2 Älyä ja energiatehokkuutta kiinteistöihin Energiankäyttö aiheuttaa eniten ympäristökuormitusta ja kustannuksia rakennuksen elinkaaren aikana. Suomessa rakennukset kuluttavat 40 prosenttia maan kaikesta energiankulutuksesta. ABB:n KNX-taloautomaatiojärjestelmällä voidaan pienentää sähkönkulutusta, parantaa rakennusten käyttömukavuutta ja turvallisuutta. ABB

3 Taajuusmuuttajatehtaan valaistuksen energiansäästön kehitys kw / lohko Tilanne vuoteen 2006 saakka Valaistuksen teho hallin 16 lohkossa yhteensä noin 300 kw > valaistus päällä koko ajan ABB Month DD, YYYY Slide 3

4 Taajuusmuuttajatehtaan valaistuksen energiansäästön kehitys kw / lohko Valaistuksen ohjaus päälle painonapeilla (2006) Lohkokohtaiset sammutuspulssit (2006) ABB Month DD, YYYY Slide 4

5 Taajuusmuuttajatehtaan valaistuksen energiansäästön kehitys kw / lohko LED-valaisimien käyttöönotto (2013) Valaistuksen ohjaus päälle painonapeilla (2006) Lohkokohtaiset sammutuspulssit (2006) ABB Month DD, YYYY Slide 5

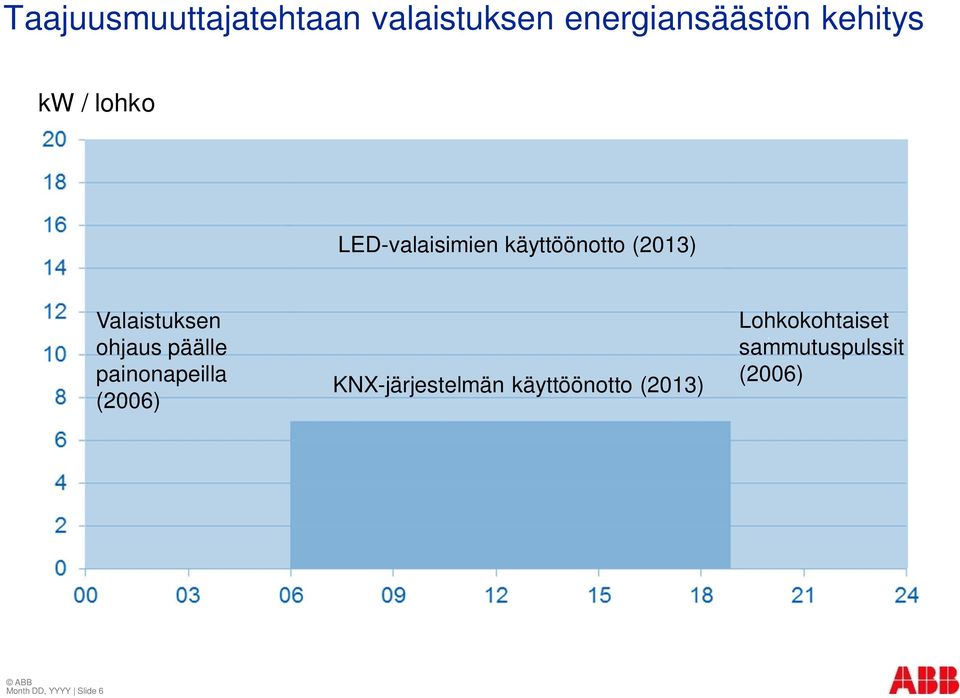

6 Taajuusmuuttajatehtaan valaistuksen energiansäästön kehitys kw / lohko LED-valaisimien käyttöönotto (2013) Valaistuksen ohjaus päälle painonapeilla (2006) KNX-järjestelmän käyttöönotto (2013) Lohkokohtaiset sammutuspulssit (2006) ABB Month DD, YYYY Slide 6

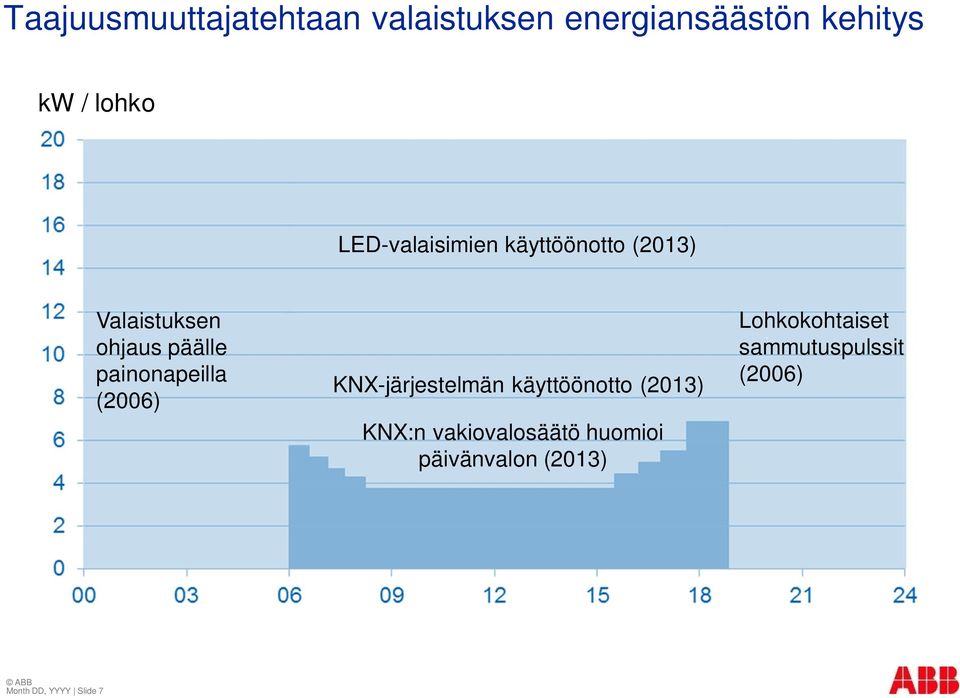

7 Taajuusmuuttajatehtaan valaistuksen energiansäästön kehitys kw / lohko LED-valaisimien käyttöönotto (2013) Valaistuksen ohjaus päälle painonapeilla (2006) KNX-järjestelmän käyttöönotto (2013) KNX:n vakiovalosäätö huomioi päivänvalon (2013) Lohkokohtaiset sammutuspulssit (2006) ABB Month DD, YYYY Slide 7

8 Elektroniikkatehtaan valaistuksen uusiminen Vanha valaistus Yleisvalaistustaso lx, ei säädettävissä Liian korkea yleisvalaistukseksi mutta ei riittävä tarkkuutta vaativaan työhön > tarvitaan työpaikkavaloja (alavalaistus) Valaisimet teknisesti vanhentuneita ja kaapelointi huonokuntoinen Energiankulutus noin 21 W / m2 ABB Group January 28, 2014 Slide 8

9 Elektroniikkatehtaan valaistuksen uusiminen Vaihtoehtojen kartoittaminen T5-loistevalaisin Energiatehokas Valaistusvoimakkuus säädettävissä, säädön vaikutus ei lineaarinen (Dali-liitäntälaite) Edullinen hankintahinta Kohtalaisen korkea käyttöikä ja huoltoväli Monimetallivalaisin Energiatehokas Valaistusvoimakkuus ei säädettävissä Edullinen hankintahinta Kohtalaisen korkea käyttöikä ja lyhyt huoltoväli LED valaisin Energiatehokkain Valaistusvoimakkuus säädettävissä, säädön vaikutus lineaarinen ja lisää valaisimen käyttöikää (Dali-liintäntälaite) Kallis hankintahinta Korkein käyttöikä ja huoltoväli ABB Group January 28, 2014 Slide 9

10 Elektroniikkatehtaan valaistuksen uusiminen ABB Group January 28, 2014 Slide 10

11 Elektroniikkatehtaan valaistuksen uusiminen ABB Group January 28, 2014 Slide 11

12 Elektroniikkatehtaan valaistuksen uusiminen ABB Group January 28, 2014 Slide 12

13 Elektroniikkatehtaan valaistuksen uusiminen ABB Group January 28, 2014 Slide 13

14 Elektroniikkatehtaan valaistuksen uusiminen ABB Group January 28, 2014 Slide 14

15 Elektroniikkatehtaan valaistuksen uusiminen Pilottiasennus Asennettiin yksi lohko (1/16) Haettiin käyttökokemuksia Max. valaistusvoimakkuus 800 lx tasolla Säätö KNX-järjestelmällä, joka huomioi myös päivänvalon >> Seurantajakso Vanha valaistus (valaisimia 5 kpl) -kokonaiskulutus -kulutus / valaisin -voimakkuus LED-valaistus (valaisimia 25 kpl) 2316 kwh 463,2 kwh lux > säädetty lux tasolle, joka on riittävä -kokonaiskulutus -kulutus / valaisin 2514 kwh 100,56 kwh LED-valaistuksen kulutus oli 22% nykyisen valaistuksen kulutuksesta > ottaen huomioon ikääntymisen vaikutuksen ja eri lohkojen erilaiset valaistustarpeet, uskomme säästävämme % sähköä verrattuna vanhaan valaistukseen ABB Group January 28, 2014 Slide 15

16 Elektroniikkatehtaan valaistuksen uusiminen Vanha valaistus (300 kw) ABB Group January 28, 2014 Slide 16

17 Elektroniikkatehtaan valaistuksen uusiminen Uusi valaistus (70 kw) ABB Group January 28, 2014 Slide 17

18 KNX on maailman ainoa avoin standardi kotien ja rakennusten ohjaukseen. KNX:n on maailmanlaajuisesti standardoitu järjestelmä, joka takaa sen, että eri valmistajien KNXtuotteet ovat keskenään yhteensopivia. KNX standardia, laitteiden yhteensopivuutta ja ETS ohjelmistoa ylläpitää Konnex Association. 315 laitevalmistajaa 35 maassa tekee standandardin mukaisia tuotteita. Tekniikka perustuu EIB, BatiBUS ja EHS järjestelmiin, jotka kehitettiin jo 1990-luvun alussa. Standardit: International Standard (ISO/IEC ) European Standard (CENELEC EN50090 and CEN EN and ) Chinese Standard (GB/Z 20965) ANSI/ASHRAE Standard (ANSI/ASHRAE 135) ABB Oy

19 Vakiovalosäädön periaatteet Vakiovalonsäätö perustuu valonmäärän mittauksen ja asetusarvon erotukseen, jolloin huonetilan valaistustaso pyritään pitämään mahdollisimman lähellä tavoitetasoa esim. 600 lx. Valaismien Dali-liitäntälaitteet ovat osoitteellisia ja ryhmittely KNXsäätimellä on helppoa. Samalla säästyy sekä ohjaus- että ryhmityskaapelointia. ABB Group March 11, 2009 Slide 4

20 Toimistotalo, Helsinki (valmistunut 2009) Päivänvalon vaikutus sähkönkulutukseen Rakennuksen 3. kerroksessa työskennellään säännöllisin työajoin ja 7. kerroksessa työajat ovat epäsäännöllisemmät. Ylemmästä kuvaajasta havaitaan, että 7. kerroksessa kulutus on vaihtelevampaa kuin 3. kerroksessa. Kokonaisuudessaan kulutus on kuitenkin ollut keskimäärin 31 % pienempi. Alemmassa kuvaajassa merkittävää on huomata, että ero sähkönkulutuksessa on lähes sama osiosta riippumatta. 3. kerroksessa sähkönkulutus on ollut parhaimmillaan n. 23 % pienempi aurinkoisena päivänä. Sininen palkki on pilvinen päivä ja oranssi palkki aurinkoinen päivä. ABB Group January 28, 2014 Slide 20

21 KNX-taloautomaatio musiikkitalossa Helsingin musiikkitalon yleisvalaistus on toteutettu KNXtaloautomaatiolla, talossa on yli 6000 dali-osoitteellista valaisinta. Kohteen kerrosala on 35,000 m2 ja suurin osa talosta on maan alla. Tiloja käyttää Helsingin kaupunginorkesteri, Radion sinfoniaorkesteri, sekä Sibelius-akatemia. KNX-osoitteita on noin 1500, joista valaistuksen osuus 1300, savunpoiston 150, varausjärjestelmän 70 ja verho-ohjaimia 60. Kohteessa on käytetty Impressivo-sarjan painonappeja, sekä asennuskalusteita. Jo rakennusaikana saavutettiin merkittäviä kustannussäästöjä kaapeloinnissa. Tekijät: Arkitehti: LPR arkkitehdit Oy Sunn: Inststo Lausamo Oy Urakoitsija: Sähköaro Oy, Integrattori: Sähköaro Oy Toimittaja: ABB Oy, asennustuotteet
