1 SUUNNITTELIJAN OPAS Ratkaisuja esivalmisteltuun asentamiseen

2

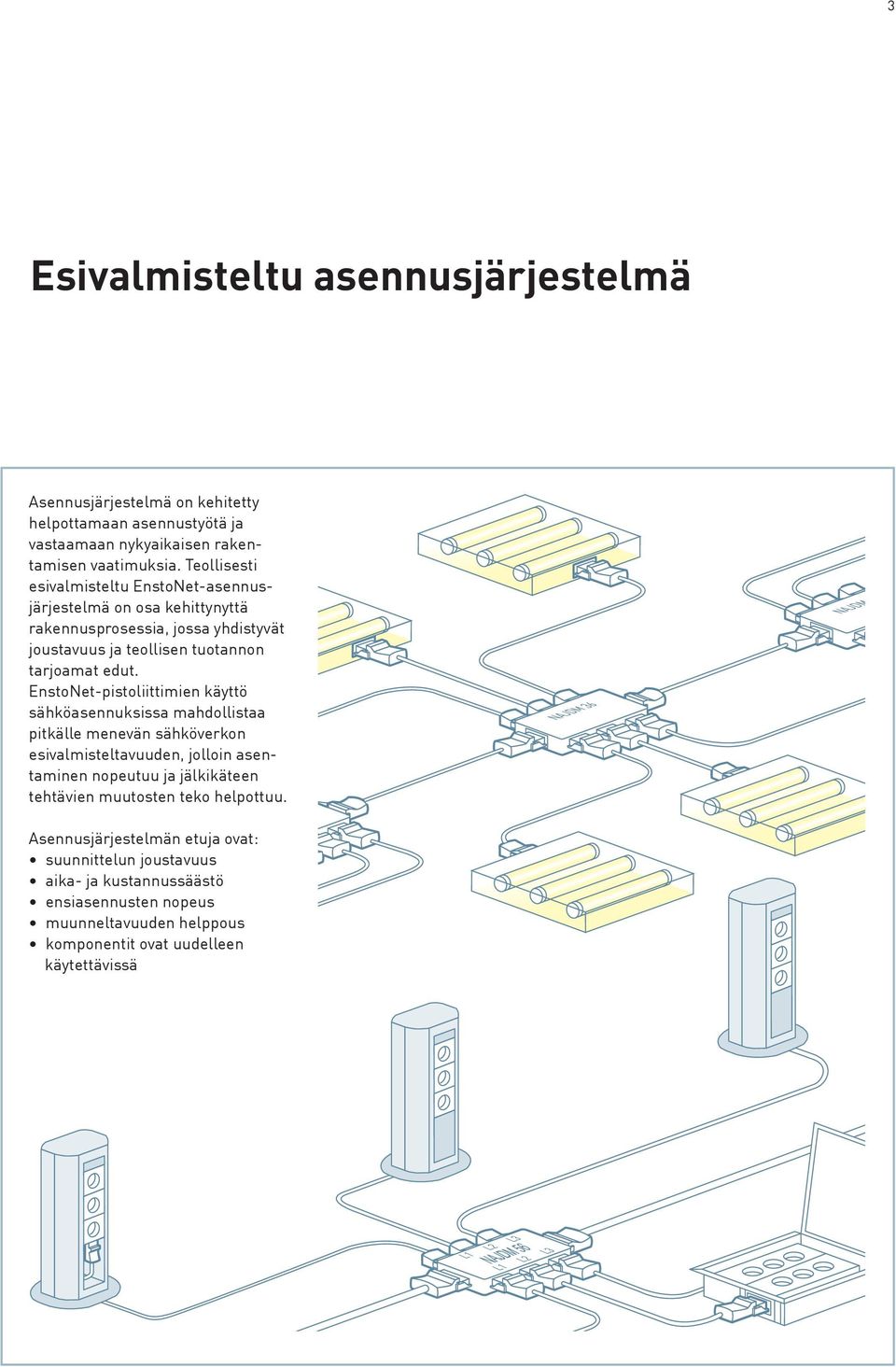

3 3 Esivalmisteltu asennusjärjestelmä Asennusjärjestelmä on kehitetty helpottamaan asennustyötä ja vastaamaan nykyaikaisen rakentamisen vaatimuksia. Teollisesti esivalmisteltu EnstoNet-asennusjärjestelmä on osa kehittynyttä rakennusprosessia, jossa yhdistyvät joustavuus ja teollisen tuotannon tarjoamat edut. EnstoNet-pistoliittimien käyttö sähköasennuksissa mahdollistaa pitkälle menevän sähköverkon esivalmisteltavuuden, jolloin asentaminen nopeutuu ja jälkikäteen tehtävien muutosten teko helpottuu. Asennusjärjestelmän etuja ovat: suunnittelun joustavuus aika- ja kustannussäästö ensiasennusten nopeus muunneltavuuden helppous komponentit ovat uudelleen käytettävissä

4

5 SISÄLLYSLUETTELO Esivalmisteltu asennusjärjestelmä 3 Maisemakonttori Valaisinasennukset haaroittimella 6 Valaisinasennukset haaroitusrasialla 8 Valaisinasennukset haaroittimella 10 Valaisinratkaisut T-haaroittimella ja kolmivaihesyötöllä 12 Valaisin- ja pistorasia-asennukset 14 Pistorasia-asennukset haaroitusrasialla 16 Energiansäästöratkaisu valaistukseen haaroitusrasialla ja liiketunnistimella 18 Työhuone Energiansäästöratkaisu valaistukseen haaroitusrasialla ja hämäräkytkimellä 20 Valaisinasennukset T-haaroittimella ja kytkinrasialla 22 Valaisinasennukset kytkinrasialla 24 ProDuct pistorasia-asennukset johtokanavaan 26 Kokoushuone Valaisinasennukset T-haaroittimella ja kytkinrasialla 28 Valaisinasennukset käyttäen joustavaa T-haaroitinta kaapelilla ja kytkinrasiaa 30 Käytävä Asennusratkaisut käytävässä 32 Valaisinasennukset kahdelle kytkimelle käyttäen T-haaroitinta ja kytkinrasiaa 34 Valaisinasennukset T-haaroittimella ja relerasialla 36 Tavaratalo Valaisinasennukset integroidulla T-haaroittimella 38 Valaisinasennukset käyttäen joustavaa T-haaroitinta kaapelilla ja kytkinrasiaa 40 Myymälä Asennuslevypistorasia-asennukset 42 Koulu Valaisinasennukset käyttäen joustavaa T-haaroitinta kaapelilla ja integroitua T-haaroitinta 44 Valaisinasennukset haaroitus- ja kytkinrasialla 46 Hotellihuone Asennusratkaisut relerasialla ja kytkinrasialla 48 Asennusratkaisut kytkinrasialla 50 Valaisimien liitäntätavat 52 Asennusjärjestelmä 54 Koodiavain liittimille ja tarvikkeille 56 EnstoNet-johtosettien koodiavain 57 EnstoNet-asennusjärjestelmän koodaukset tuoteryhmittäin 58

6 6 Maisemakonttori Valaisinasennukset haaroittimella Asennus kolmivaiheisella ketjutetulla syötöllä kahdelle yksivaiheiselle valaisinlähdölle. Valaisinten liitäntäjohdot kytketään yksivaiheisina L1, L2 tai L3. Ratkaisu sopii myös seuraaviin kohteisiin: - kokoushuoneet - myymälät - koulut - hotellit - sairaalat - työhuoneet - käytävät

7 7 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NAD5.W NAL550XXXXXX NAL511XXXXXX (L1) NAL512XXXXXX (L2) NAL513XXXXXX (L3)

8 8 Maisemakonttori Valaisinasennukset haaroitusrasialla Asennus kolmivaiheisella ketjutetulla syötöllä ja kuudella yksivaiheisella lähdöllä valaisimille. Ratkaisu sopii myös seuraaviin kohteisiin: - kokoushuoneet - myymälät - koulut - hotellit - sairaalat - työhuoneet - käytävät

9 9 KYTKENTÄ- JA JOHDOTUSKAAVIOt TUOTTEET NAJDM 56 NAL310XXXXXX NAL550XXXXXX

10 10 Maisemakonttori Valaisinasennukset haaroittimella Asennus yksivaiheisella ketjutetulla syötöllä ja kahdella lähdöllä valaisimille. Ratkaisu sopii myös seuraaviin kohteisiin: - kokoushuoneet - myymälät - koulut - hotellit - sairaalat - työhuoneet - käytävät

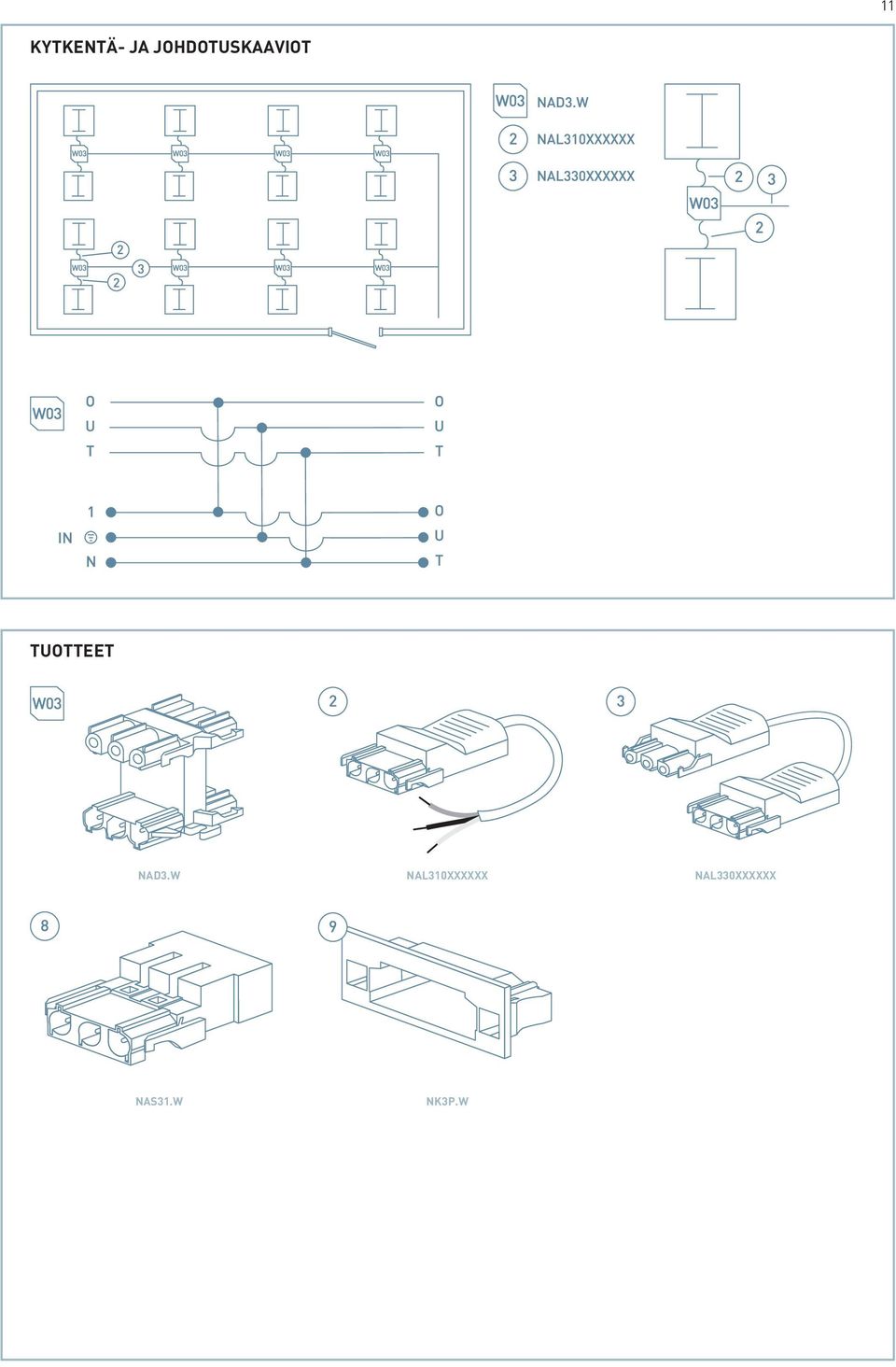

11 11 KYTKENTÄ- JA JOHDOTUSKAAVIOt TUOTTEET NAD3.W NAL310XXXXXX NAL330XXXXXX NAS31.W NK3P.W

12 12 Maisemakonttori Valaisinratkaisut T-haaroittimella ja kolmivaihesyötöllä Asennus kolmivaiheisella ketjutetulla syötöllä ja yksivaiheisella lähdöllä valaisimille. Ratkaisu sopii myös seuraaviin kohteisiin: - kokoushuoneet - myymälät - koulut - hotellit - sairaalat - työhuoneet - käytävät

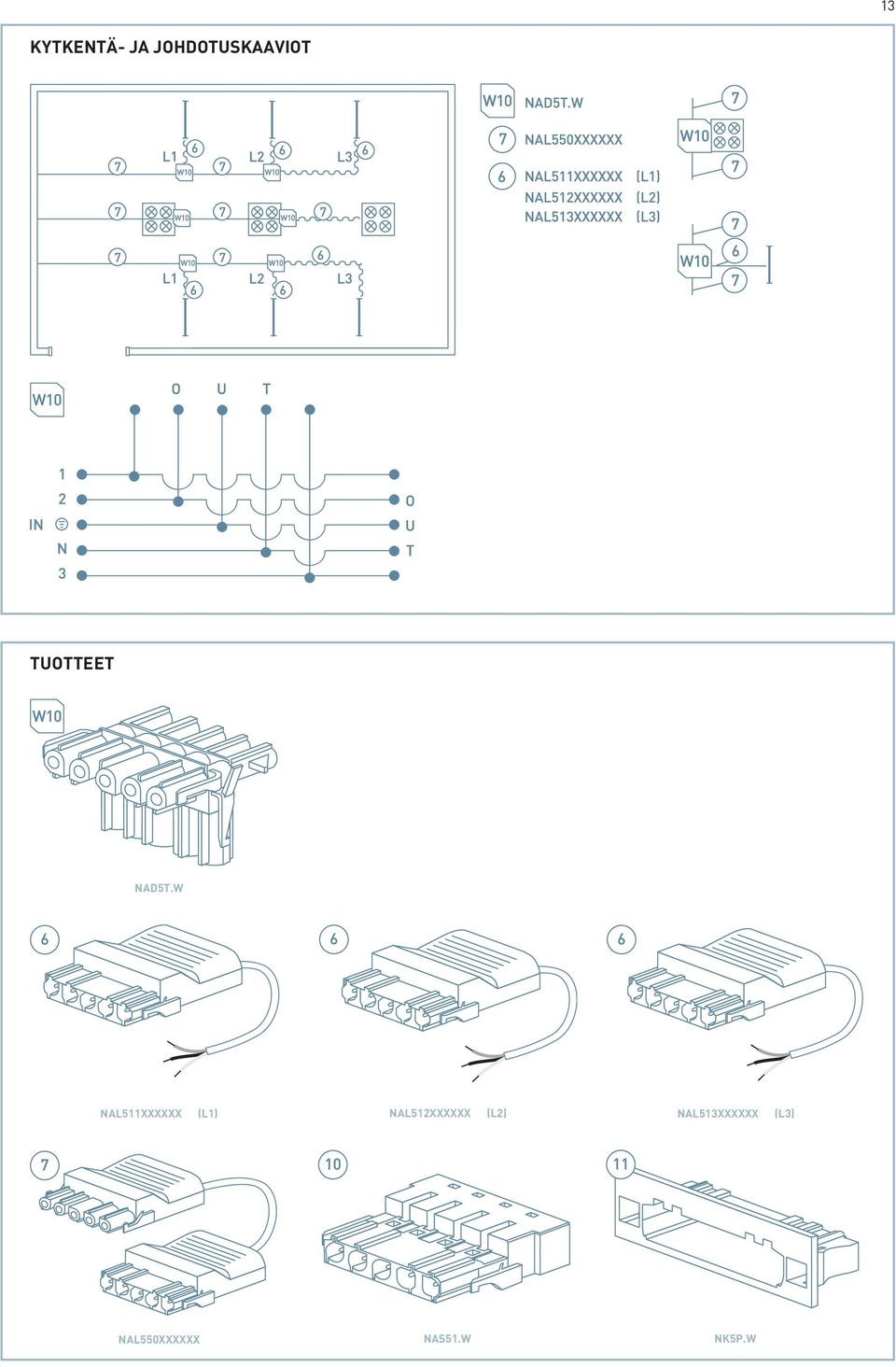

13 13 KYTKENTÄ- JA JOHDOTUSKAAVIOt TUOTTEET NAD5T.W NAL511XXXXXX (L1) NAL512XXXXXX (L2) NAL513XXXXXX (l3) NAL550xxxxxx NAS51.W NK5P.W

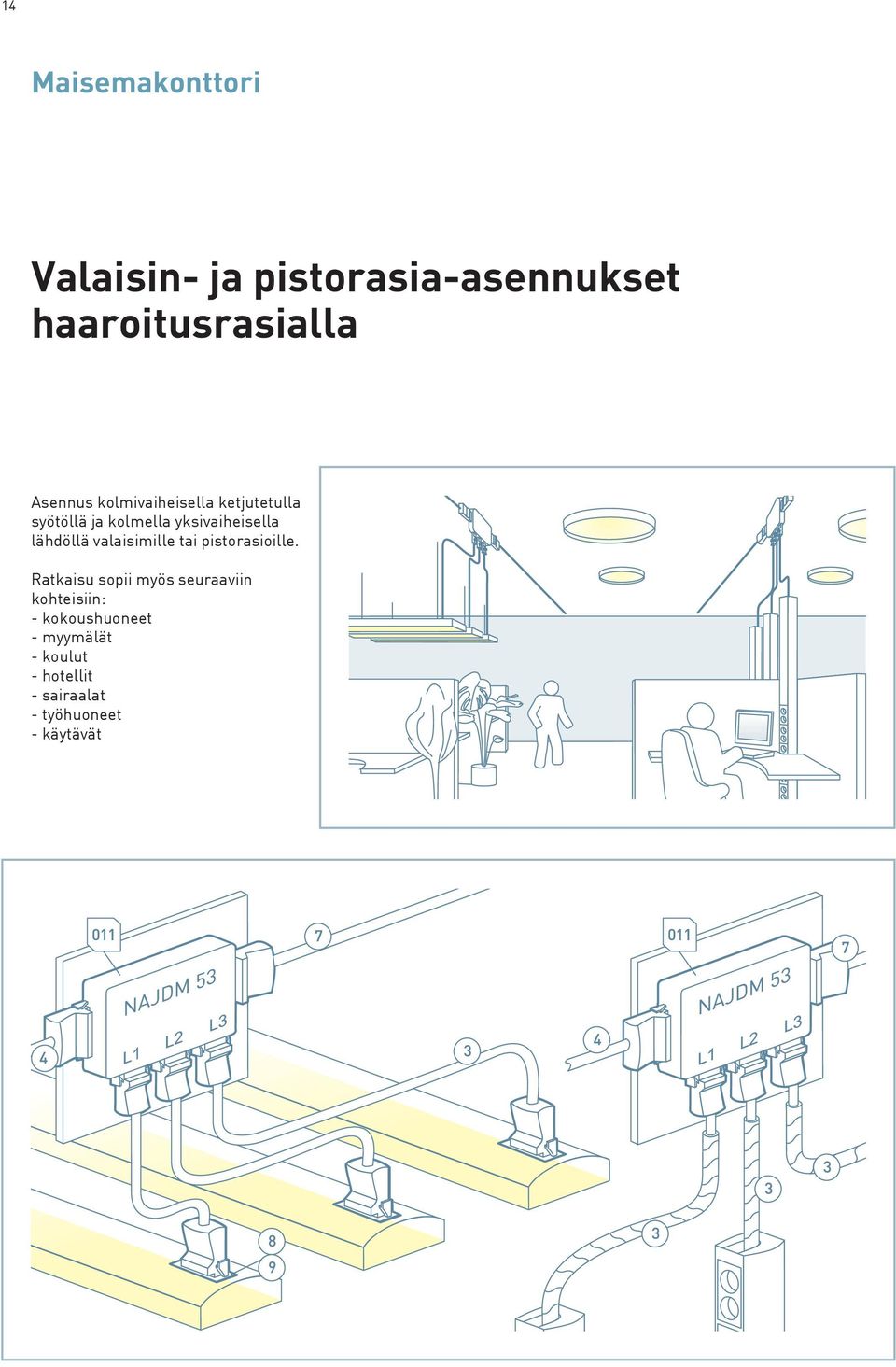

14 14 Maisemakonttori Valaisin- ja pistorasia-asennukset haaroitusrasialla Asennus kolmivaiheisella ketjutetulla syötöllä ja kolmella yksivaiheisella lähdöllä valaisimille tai pistorasioille. Ratkaisu sopii myös seuraaviin kohteisiin: - kokoushuoneet - myymälät - koulut - hotellit - sairaalat - työhuoneet - käytävät

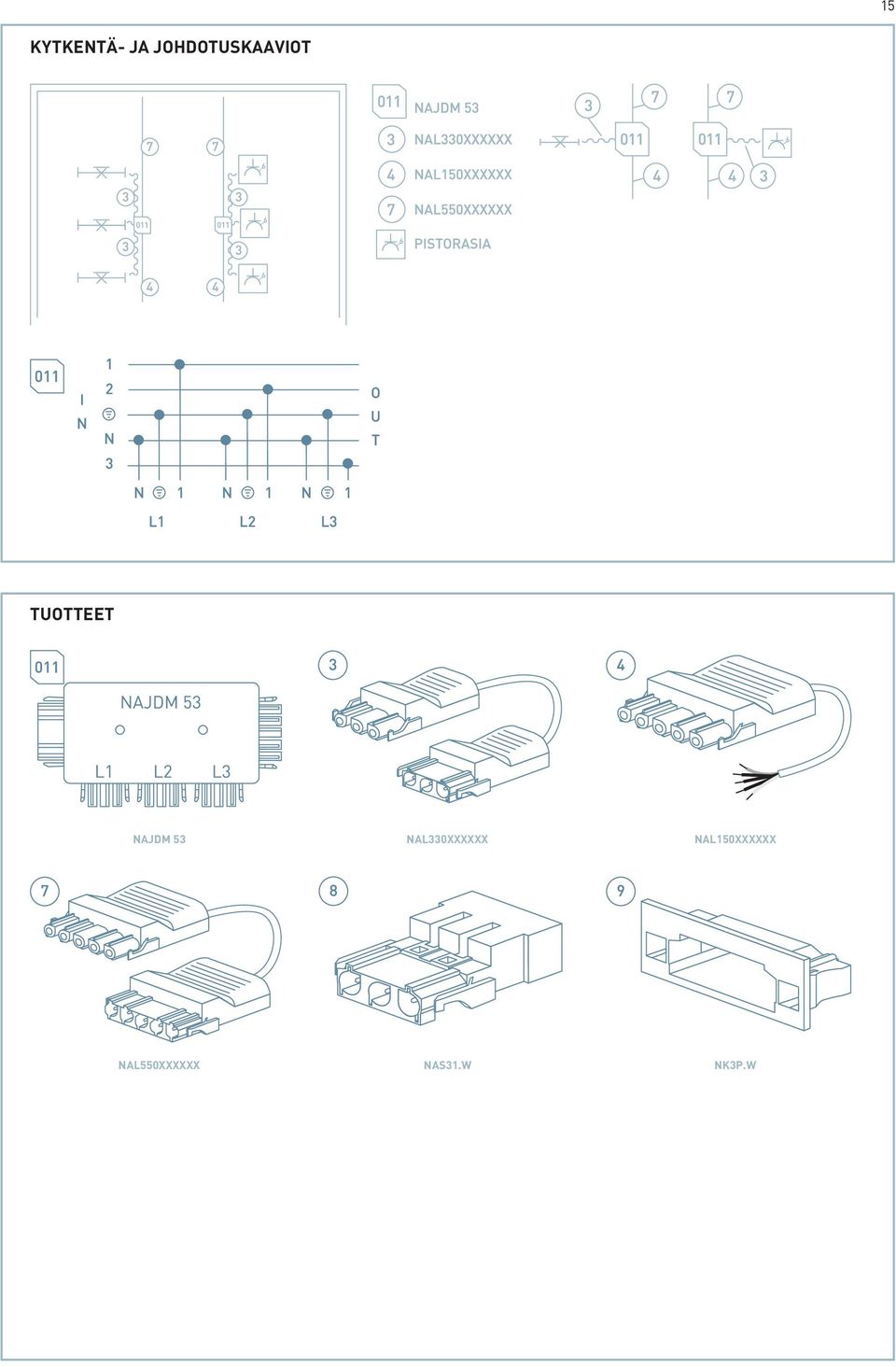

15 15 KYTKENTÄ- JA JOHDOTUSKAAVIOt TUOTTEET NAJDM 53 NAL330XXXXXX NAL150XXXXXX NAL550XXXXXX NAS31.W NK3P.W

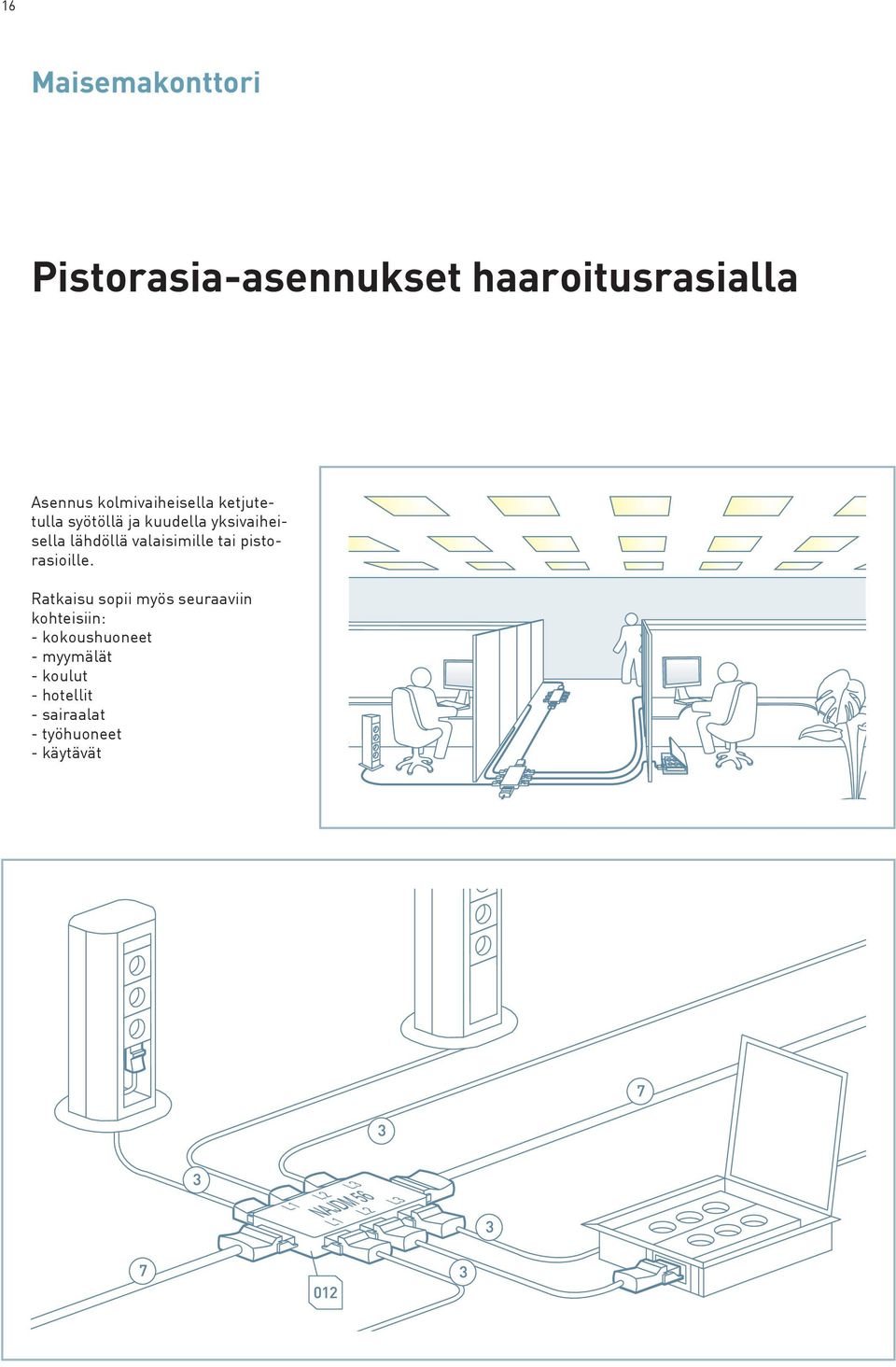

16 16 Maisemakonttori Pistorasia-asennukset haaroitusrasialla Asennus kolmivaiheisella ketjutetulla syötöllä ja kuudella yksivaiheisella lähdöllä valaisimille tai pistorasioille. Ratkaisu sopii myös seuraaviin kohteisiin: - kokoushuoneet - myymälät - koulut - hotellit - sairaalat - työhuoneet - käytävät

17 17 KYTKENTÄ- JA JOHDOTUSKAAVIOt TUOTTEET NAJDM 56 NAL330XXXXXX NAL550XXXXXX

18 18 Maisemakonttori Energiansäästöratkaisu valaistukseen haaroitusrasialla ja liiketunnistimella Tässä energiansäästöratkaisussa liiketunnistin ohjaa kytkentärasian valaisinlähtöjä. Asennus yksivaiheisella ketjutetulla syötöllä ja kahdella yksivaiheisella lähdöllä valaisimille. Ratkaisu sopii myös seuraaviin kohteisiin: - kokoushuoneet - myymälät - koulut - hotellit - sairaalat - työhuoneet - käytävät

19 19 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NGJKM 335 NAD3.W NAL310XXXXXX NAL330XXXXXX NBL510XXXXXXS

20 20 Työhuone Energiansäästöratkaisu valaistukseen haaroitusrasialla ja hämäräkytkimellä Tässä energiansäästöratkaisussa hyödynnetään päivänvaloa valaistuksen säätämiseen, jolloin ikkunoiden läheisyydessä olevat valaisimet sammutetaan keskitetysti. Ikkunoiden läheiset valaisimet voidaan sammuttaa myös kytkimestä. Kytkimellä ohjataan kahta valaistusryhmää. Asennus tehdään kolmivaiheisella ketjutetulla kytkentärasialla. Ratkaisu sopii myös seuraaviin kohteisiin: - kokoushuoneet - myymälät - koulut - työhuoneet

21 21 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NGJRM 552 NAD3T.W NAL330XXXXXX NAL550XXXXXX NAS31.W Nk3p.W NBL510XXXXXXS

22 22 Työhuone Valaisinasennukset T-haaroittimella ja kytkinrasialla Asennus yksivaiheisella ketjutetulla syötöllä ja kahden erillisen valaisinlähdön pois/päälle kytkennällä. Lähdöt on asennettu yksivaiheisilla T-haaroittimilla. Ratkaisu sopii myös seuraaviin kohteisiin: - kokoushuoneet - koulut - hotellit - sairaalat

23 23 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NGJKM 335 NAD3T.W NAL330XXXXXX NAS31.W NK3P.W NBL510XXXXXXS

24 24 Työhuone Valaisinasennukset kytkinrasialla Asennus kolmivaiheisella ketjutetulla syötöllä vaihekierrolla ja haaroitus kruunukytkimen kautta kahdelle valaisinlähdölle. Ratkaisu sopii myös seuraaviin kohteisiin: - kokoushuoneet - koulut - hotellit - sairaalat - käytävät

25 25 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NGJKMV 535 NAL330XXXXXX NAL550XXXXXX NBL510XXXXXXS NAS31.W NK3p.W

26 26 Työhuone ProDuct pistorasia-asennukset johtokanavaan Esivalmisteltu ProDuct pistorasiajärjestelmä integroiduilla EnstoNetliittimillä asennetaan johtokanavaan ketjutettuun sähkönsyöttöön. Ratkaisu sopii myös seuraaviin kohteisiin: - kokoushuoneet - koulut - sairaalat

27 27 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET Aud12N3 NAL550XXXXXX

28 28 Kokoushuone Valaisinasennukset T-haaroittimella ja kytkinrasialla Asennus yksivaiheisella ketjutetulla syötöllä ja kahden erillisen valaisinlähdön pois/päällä kytkennällä. Lähdöt on asennettu yksivaiheisilla T-haaroittimilla. Ratkaisu sopii myös seuraaviin kohteisiin: - koulut - sairaalat - työhuoneet

29 29 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NAD3T.W NGJKM 335 NAL330XXXXXX NBL510XXXXXXS NAS31.W NK3P.W

30 30 Kokoushuone Valaisinasennukset käyttäen joustavaa T-haaroitinta kaapelilla ja kytkinrasiaa Asennus yksivaiheisella ketjutetulla syötöllä ja kahden valaisinlähdön pois/päällä kytkennällä. Valaisinlähdöt on asennettu erillisillä T-haaroittimilla. Tätä asennusta käyttäen kahta lähtöä voidaan ohjata erikseen. Ratkaisu sopii myös seuraaviin kohteisiin: - myymälät - koulut - hotellit - sairaalat - työhuoneet - käytävät

31 31 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NGJKM 351 NAD5BS.WXXX NAL330XXXXXX NAL550XXXXXX NBL510XXXXXXS

32 32 Käytävä Asennusratkaisut käytävässä Asennus kolmivaiheisella ketjutetulla syötöllä ja haaroitus kahteen yksivaihelähtöön valaisimille. Ratkaisu sopii myös seuraaviin kohteisiin: - kokoushuoneet - myymälät - koulut - hotellit - sairaalat

33 33 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NAD5.W NAJDM 53 NAL550xxxxxx NAL511xxxxxx (L1) NAL512xxxxxx (L2) NAL513xxxxxx (L3) NAL330XXXXXX

34 34 Käytävä Valaisinasennukset kahdelle kytkimelle käyttäen T-haaroitinta ja kytkinrasiaa Asennus yksivaiheisella ketjutetulla syötöllä ja haaroitus kahden vaihtokytkimen kautta. Sähkönsyöttö kahdelle erilliselle valaisinryhmälle. Ratkaisu sopii myös seuraaviin kohteisiin: - maisemakonttorit

35 35 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NGJKMF 345 NAD3T.W NAD3B.W NAL310XXXXXX NAL330XXXXXX NBL510XXXXXXS

36 36 Käytävä Valaisinasennukset T-haaroittimella ja relerasialla Asennus yksivaiheisella ketjutetulla syötöllä. Rinnakkain kytketyt painikkeet ohjaavat relettä, joka haaroittuu yhdelle yksivaiheiselle valaisinlähdölle. Ratkaisu sopii myös seuraaviin kohteisiin: - kokoushuoneet - maisemakonttorit - koulut - hotellit - sairaalat - työhuoneet

37 37 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NGJRM 31 NBD2.S NAD3T.W NAL330XXXXXX NBL210XXXXXXS NBL220XXXXXXS NAS31.W NK3P.W

38 38 Tavaratalo Valaisinasennukset integroidulla T-haaroittimella Asennus kolmivaiheisella ketjutetulla syötöllä ja integroidulla T-haaroittimella, yksi- tai kolmivaiheisella lähdöllä. Ratkaisu sopii myös seuraaviin kohteisiin: - maisemakonttorit - koulut

39 39 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NAD5B.W L1 NAD5B.W L2 NAD5B.W L3 NAD5B.W NAL550XXXXXX

40 40 Tavaratalo Valaisinasennukset käyttäen joustavaa T-haaroitinta kaapelilla ja kytkinrasiaa Asennus kolmivaiheisella ketjutetulla syötöllä ja T-haaroittimilla yksi- tai kolmivaiheisille lähdöille. Ratkaisu sopii myös seuraaviin kohteisiin: - maisemakonttorit - koulut

41 41 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NAD5BS.WXXX- L1 NAD5BS.WXXX- L2 NAD5BS.WXXX- L3 NAD5BS.WXXX NAL550XXXXXX NAL150XXXXXX

42 42 Myymälä Asennuslevypistorasia-asennukset Esivalmisteltuja asennuslevypistorasioita integroiduilla EnstoNetliittimillä ja ketjutetulla sähkönsyötöllä. Ratkaisu sopii myös seuraaviin kohteisiin: - maisemakonttorit - koulut

43 43 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NAP 500 NAL150XXXXXX NAL550XXXXXX

44 44 Koulu Valaisinasennukset käyttäen joustavaa T-haaroitinta kaapelilla tai integroitua T-haaroitinta Asennus yksivaiheisella ketjutetulla syötöllä ja integroidulla tai joustavalla T-haaroittimella. Ratkaisu sopii myös seuraaviin kohteisiin: - myymälät - maisemakonttorit

45 45 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NAD3BS.WXXX NAD3B.W NAL330XXXXXX

46 46 Koulu Valaisinasennukset haaroitus- ja kytkinrasialla Asennus ketjutetulla yksivaihesyötöllä ja kahden erillisen lähdön pois/päällä kytkennällä yhdistettynä kuudelle valaisinlähdölle. Ratkaisu sopii myös seuraaviin kohteisiin: - kokoushuoneet - myymälät - hotellit - sairaalat - työhuoneet - käytävät

47 47 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NAJDM 36 NGJKM 335 NAL330XXXXXX NAS31.W NK3P.W NBL510XXXXXXS

48 48 Hotellihuone Asennusratkaisut rele- ja kytkinrasialla Asennus yksivaiheisella kytkinrasialla yhdistettynä avainkortilla ohjattuun relerasiaan, joka toimii pääkytkimenä. Ratkaisu sopii myös seuraaviin kohteisiin: - risteilyalusten hytit

49 49 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NGJRM 32 NGJKM 335 NAD3.W NAL310XXXXXX NAL330XXXXXX NBL510XXXXXXS NBL210XXXXXXS

50 50 Hotellihuone Asennusratkaisut kytkinrasialla Asennus yksivaihesyötöllä ja pois/ päällä kytkennällä avainkorttikytkimen ja kruunukytkimen kautta. Haaroitus kahdelle erilliselle valaisinlähdölle. Ratkaisu sopii myös seuraaviin kohteisiin: - risteilyalusten hytit

51 51 KYTKENTÄ- JA JOHDOTUSKAAVIOT TUOTTEET NGJKML 335 NAL130XXXXXX NAL310XXXXXX NBL510XXXXXXS NBL310XXXXXXS

52 52 Valaisimien liitäntätavat NK3P.W NAS31.W 2 x NK3P.W NAS31.W nas32.w NK3P.W NAS31.W NAD3T.W

53 53 NAD3B.W NAD3BS.WXXX NAl310XXXXXX NAL130XXXXXX NAl310XXXXXX

54 54 Asennusjärjestelmä Suositeltu värikoodien käyttö NAL... SÄHKÖNSYÖTTÖ NAL...B VARMENNETTU SYÖTTÖ (UPS) TURVA- TAI HÄTÄVALO (230 V) NBL...S OHJAUKSET (KYTKIN, LIIKETUNNISTIN, MUU 230 V OHJAUS) SUUNNITTELIJAN MÄÄRITTELEMÄ MUU KÄYTTÖ RAKENNUKSEN SÄHKÖNSYÖTÖSSÄ NCL...G SÄHKÖNSYÖTTÖ JA PIENJÄNNITTEINEN OHJAUS (EIB, LON, DALI, MUU VÄYLÄOHJAUS, HIMMENNYS, YM.) TURVA- TAI HÄTÄVALO (24 V) TURVAVALO 230 V AC HÄTÄVALO DC AKKU KESKUS

55 55 VALAISIN SÄHKÖ VARMENNETTU UPS KESKUS VALAISIN KYTKINOHJATTU VALAISIN VÄYLÄOHJATTU OHJAUSYKSIKKÖ KESKUS

56 56 Koodiavain liittimille ja tarvikkeille

57 EnstoNet-johtosettien koodiavain 57

58 58 EnstoNet-asennusjärjestelmän koodaukset tuoteryhmittäin
