DIMLITE Daylight. Sähkönumero Käyttöohje

Transkriptio

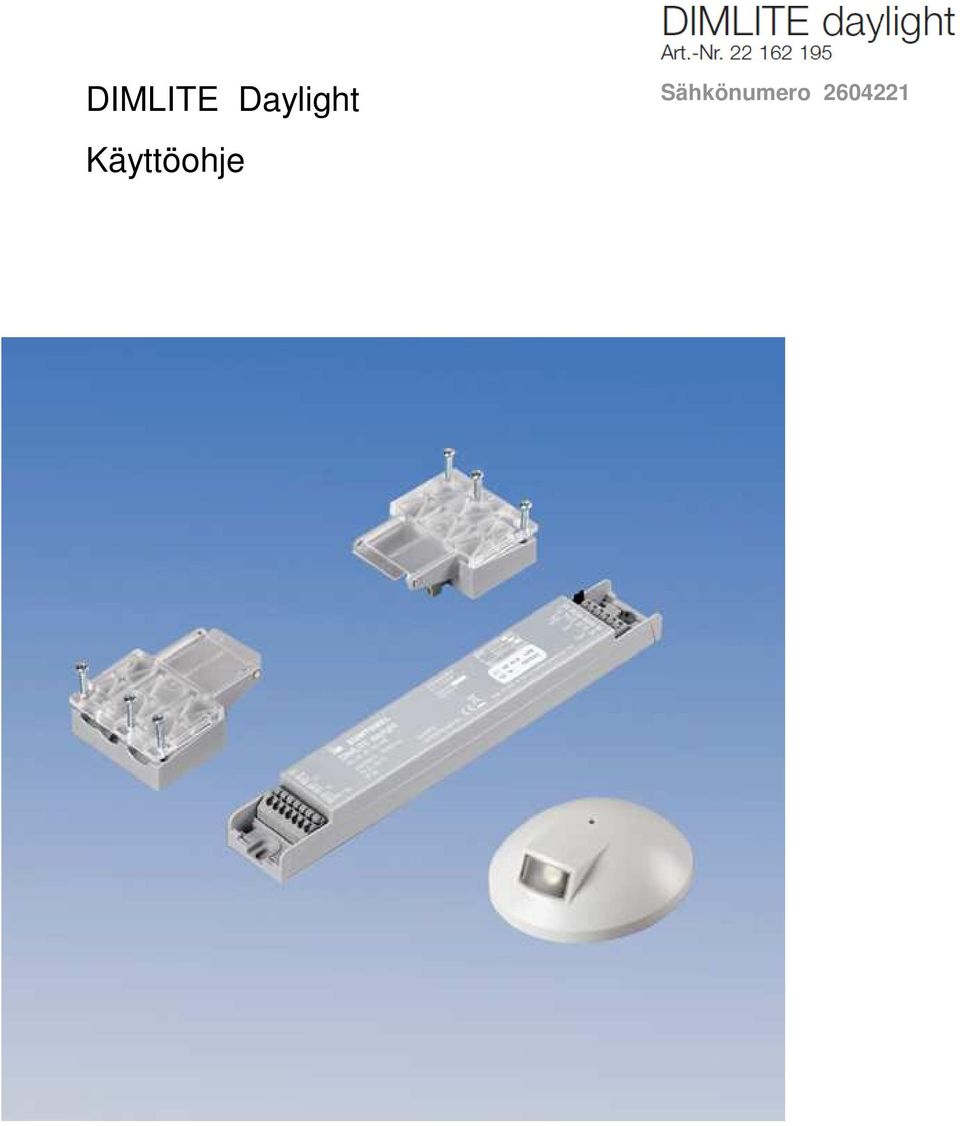

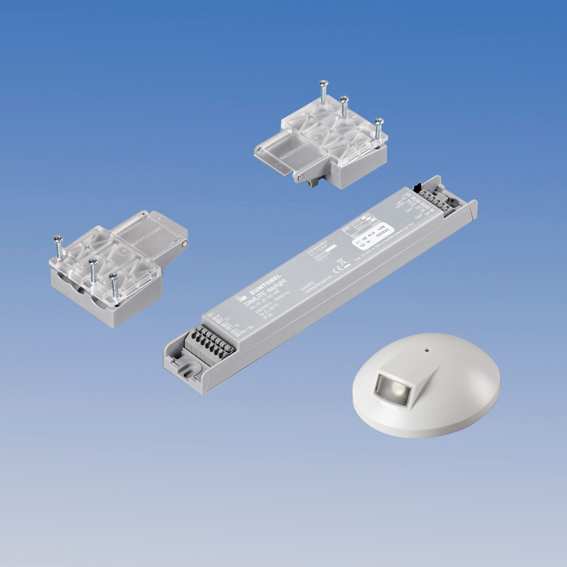

1 DIMLITE Daylight Sähkönumero Käyttöohje

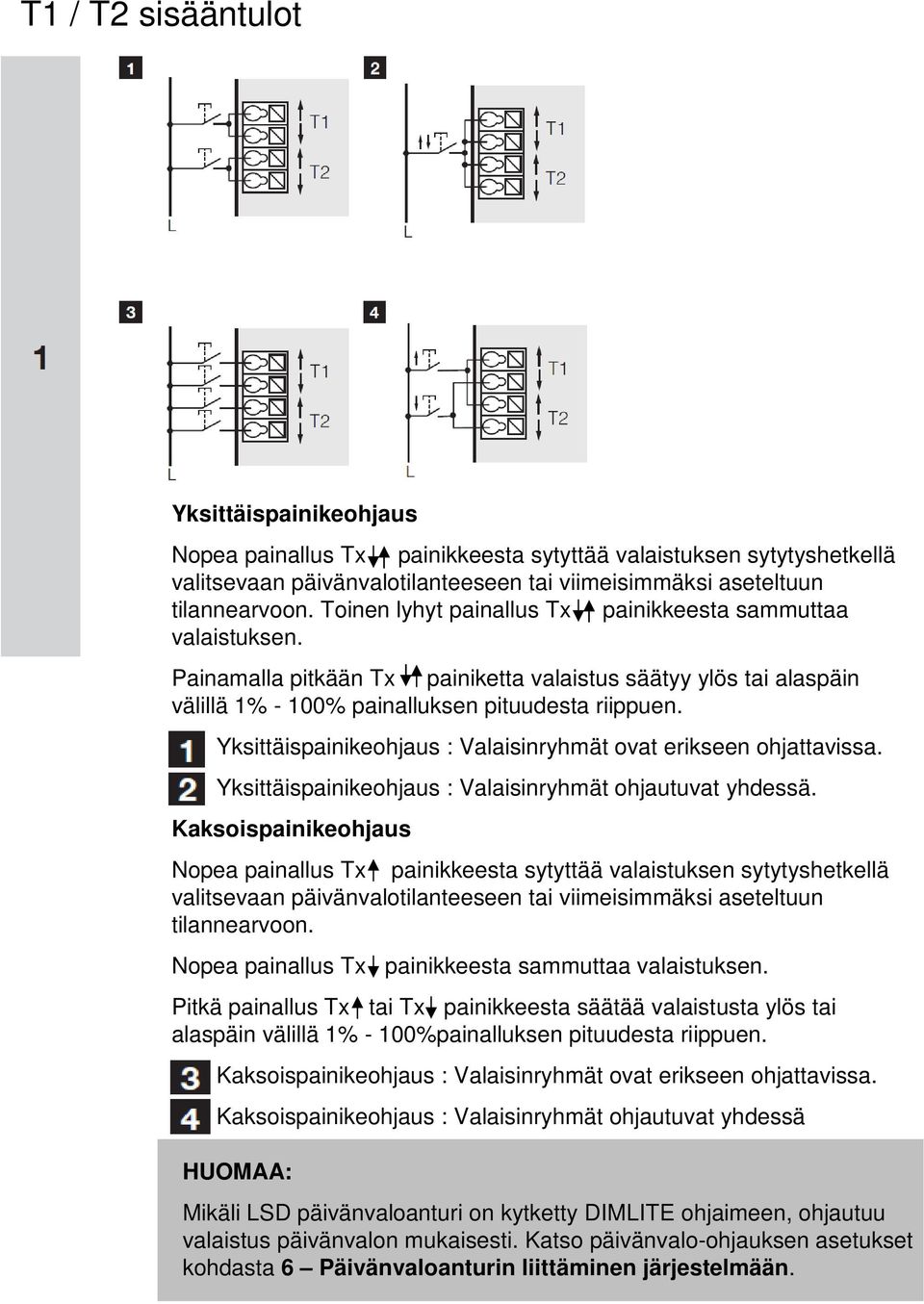

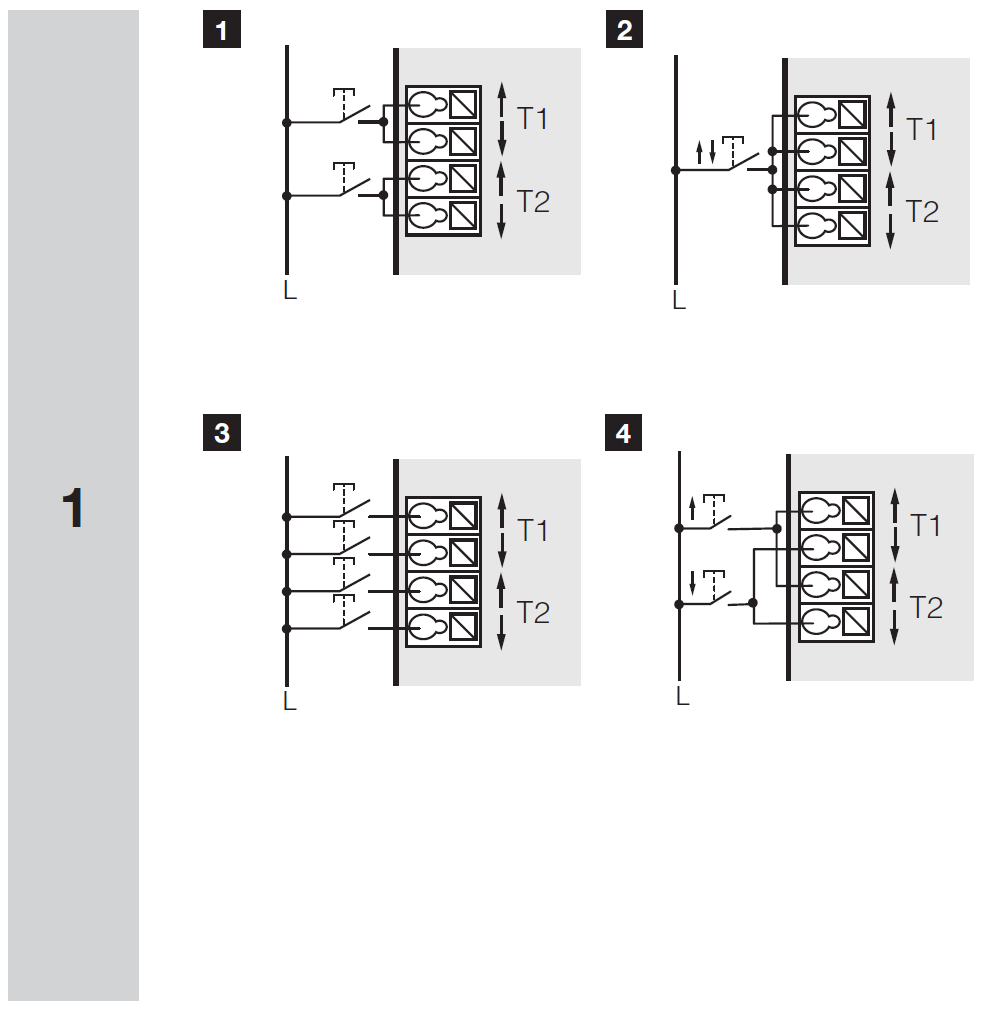

2 T1 / T2 sisääntulot Yksittäispainikeohjaus Nopea painallus Tx painikkeesta sytyttää valaistuksen sytytyshetkellä valitsevaan päivänvalotilanteeseen tai viimeisimmäksi aseteltuun tilannearvoon. Toinen lyhyt painallus Tx painikkeesta sammuttaa valaistuksen. Painamalla pitkään Tx painiketta valaistus säätyy ylös tai alaspäin välillä 1% - 100% painalluksen pituudesta riippuen. Yksittäispainikeohjaus : Valaisinryhmät ovat erikseen ohjattavissa. Yksittäispainikeohjaus : Valaisinryhmät ohjautuvat yhdessä. Kaksoispainikeohjaus Nopea painallus Tx painikkeesta sytyttää valaistuksen sytytyshetkellä valitsevaan päivänvalotilanteeseen tai viimeisimmäksi aseteltuun tilannearvoon. Nopea painallus Tx painikkeesta sammuttaa valaistuksen. Pitkä painallus Tx tai Tx painikkeesta säätää valaistusta ylös tai alaspäin välillä 1% - 100%painalluksen pituudesta riippuen. Kaksoispainikeohjaus : Valaisinryhmät ovat erikseen ohjattavissa. Kaksoispainikeohjaus : Valaisinryhmät ohjautuvat yhdessä Mikäli LSD päivänvaloanturi on kytketty DIMLITE ohjaimeen, ohjautuu valaistus päivänvalon mukaisesti. Katso päivänvalo-ohjauksen asetukset kohdasta 6 Päivänvaloanturin liittäminen järjestelmään.

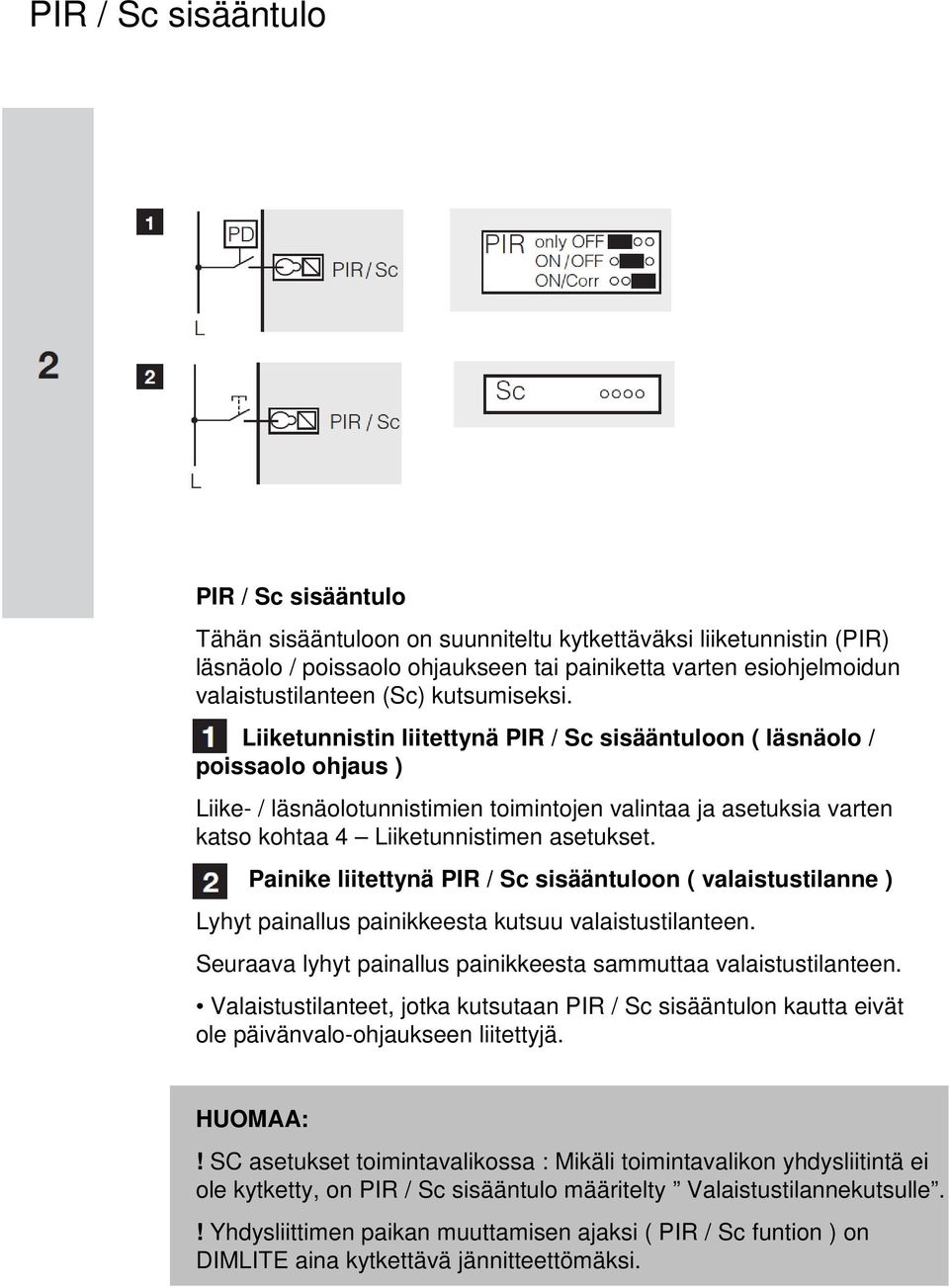

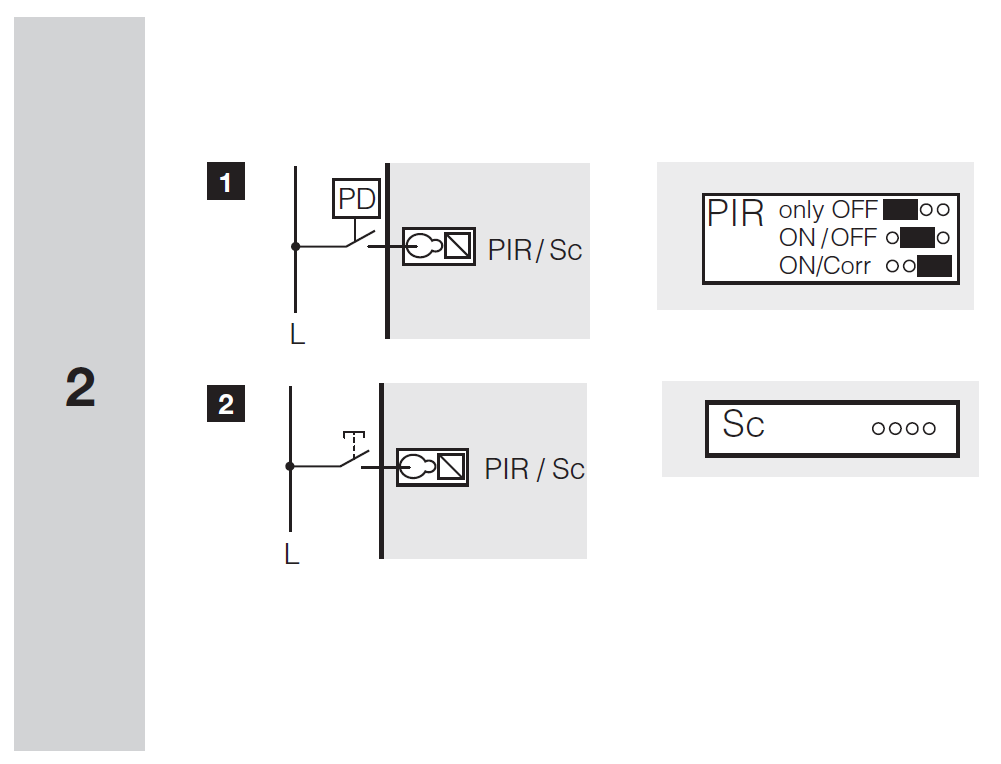

3 PIR / Sc sisääntulo PIR / Sc sisääntulo Tähän sisääntuloon on suunniteltu kytkettäväksi liiketunnistin (PIR) läsnäolo / poissaolo ohjaukseen tai painiketta varten esiohjelmoidun valaistustilanteen (Sc) kutsumiseksi. Liiketunnistin liitettynä PIR / Sc sisääntuloon ( läsnäolo / poissaolo ohjaus ) Liike- / läsnäolotunnistimien toimintojen valintaa ja asetuksia varten katso kohtaa 4 Liiketunnistimen asetukset. Painike liitettynä PIR / Sc sisääntuloon ( valaistustilanne ) Lyhyt painallus painikkeesta kutsuu valaistustilanteen. Seuraava lyhyt painallus painikkeesta sammuttaa valaistustilanteen. Valaistustilanteet, jotka kutsutaan PIR / Sc sisääntulon kautta eivät ole päivänvalo-ohjaukseen liitettyjä.! SC asetukset toimintavalikossa : Mikäli toimintavalikon yhdysliitintä ei ole kytketty, on PIR / Sc sisääntulo määritelty Valaistustilannekutsulle.! Yhdysliittimen paikan muuttamisen ajaksi ( PIR / Sc funtion ) on DIMLITE aina kytkettävä jännitteettömäksi.

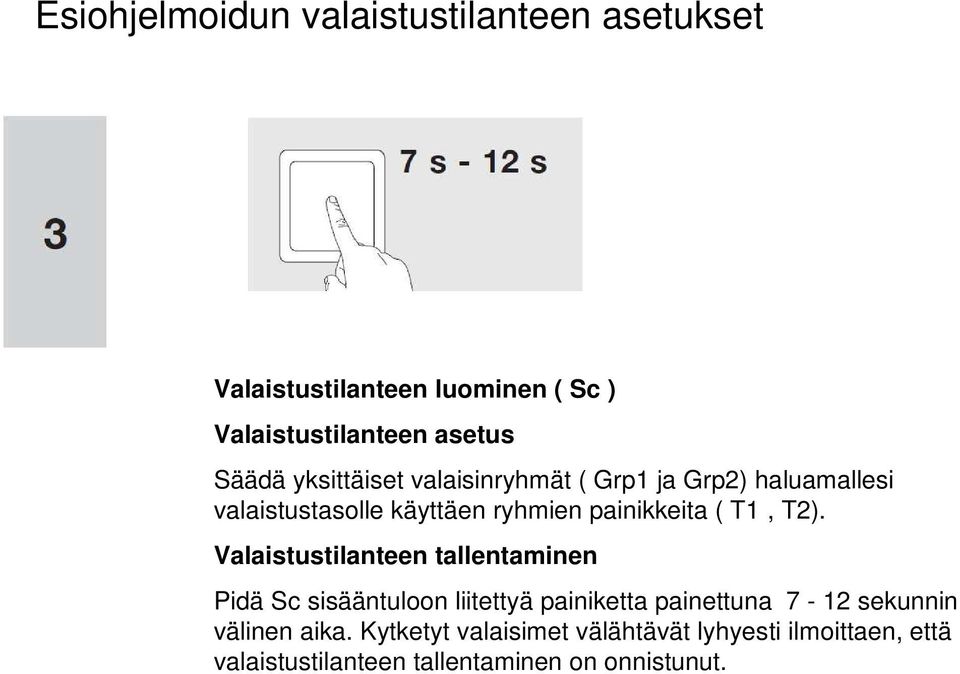

4 Esiohjelmoidun valaistustilanteen asetukset Valaistustilanteen luominen ( Sc ) Valaistustilanteen asetus Säädä yksittäiset valaisinryhmät ( Grp1 ja Grp2) haluamallesi valaistustasolle käyttäen ryhmien painikkeita ( T1, T2). Valaistustilanteen tallentaminen Pidä Sc sisääntuloon liitettyä painiketta painettuna 7-12 sekunnin välinen aika. Kytketyt valaisimet välähtävät lyhyesti ilmoittaen, että valaistustilanteen tallentaminen on onnistunut.

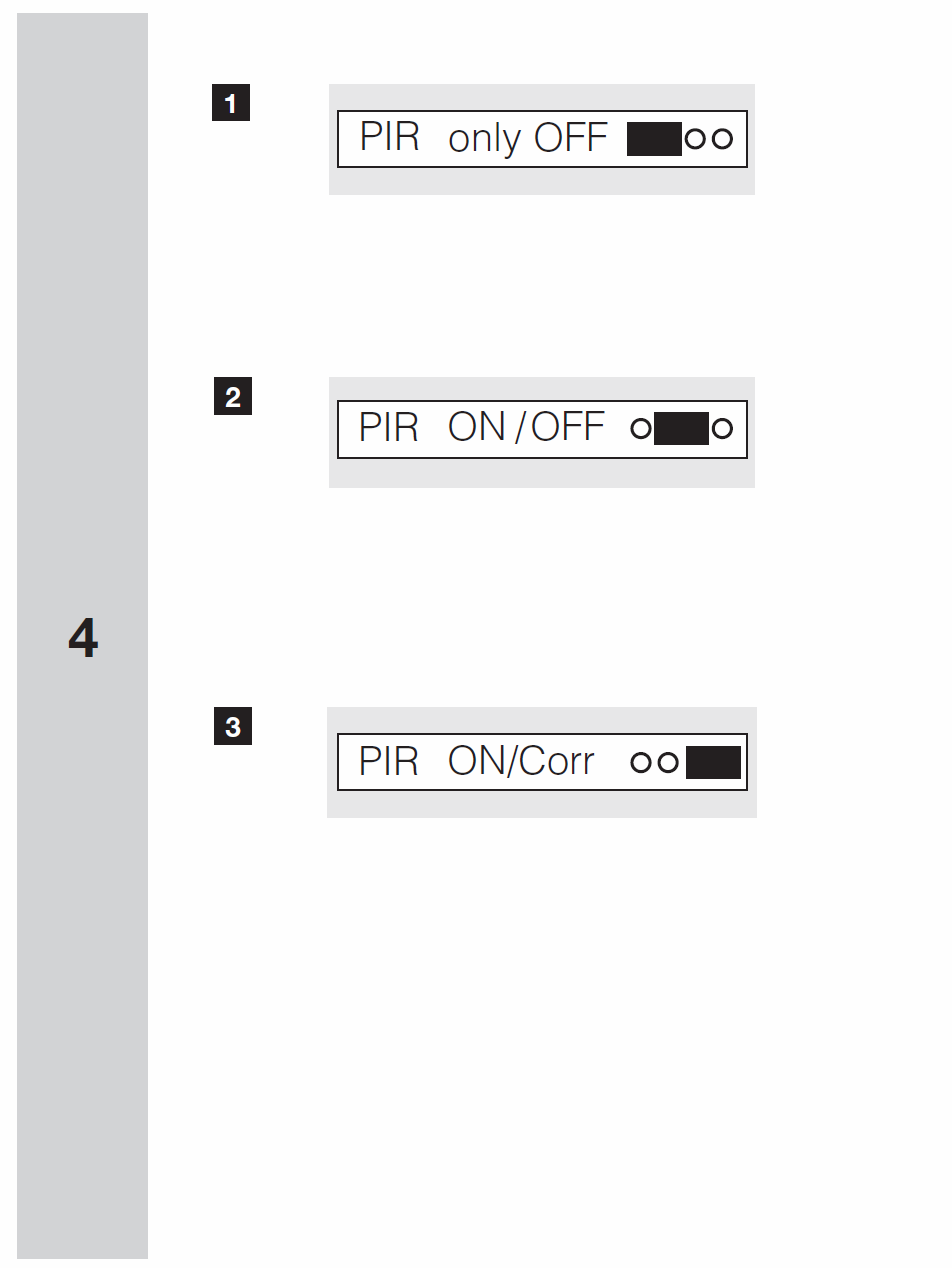

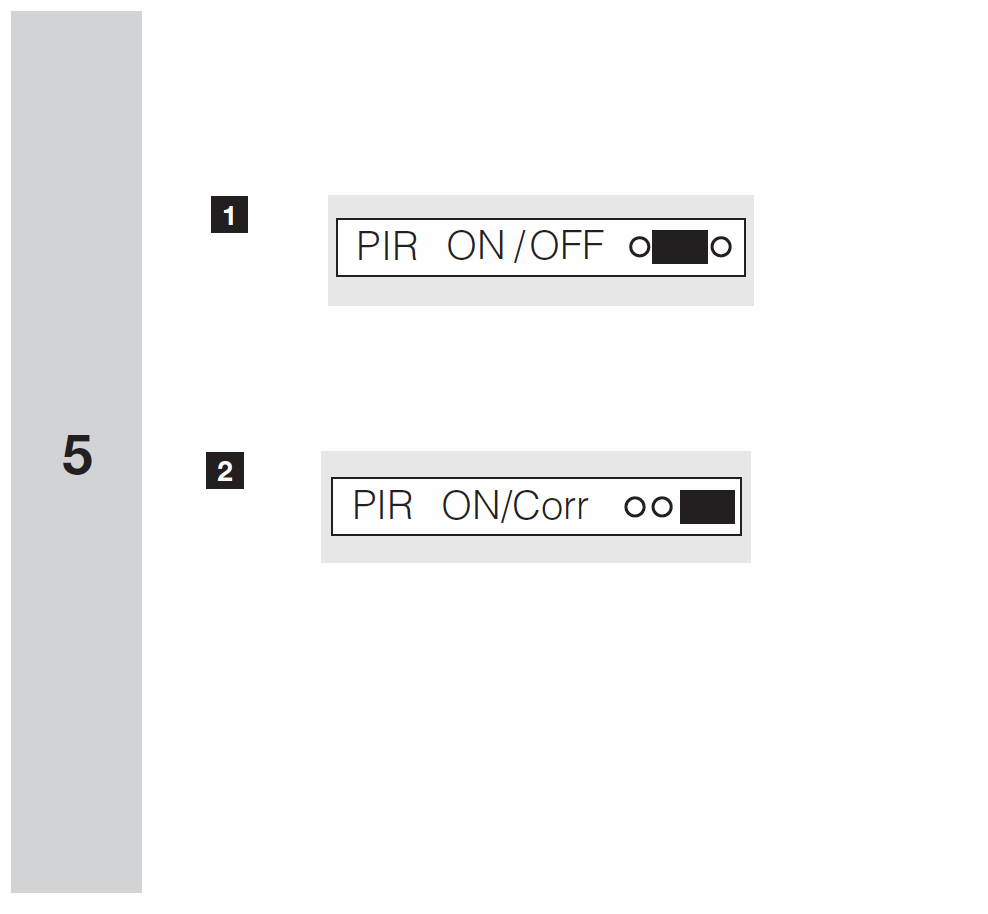

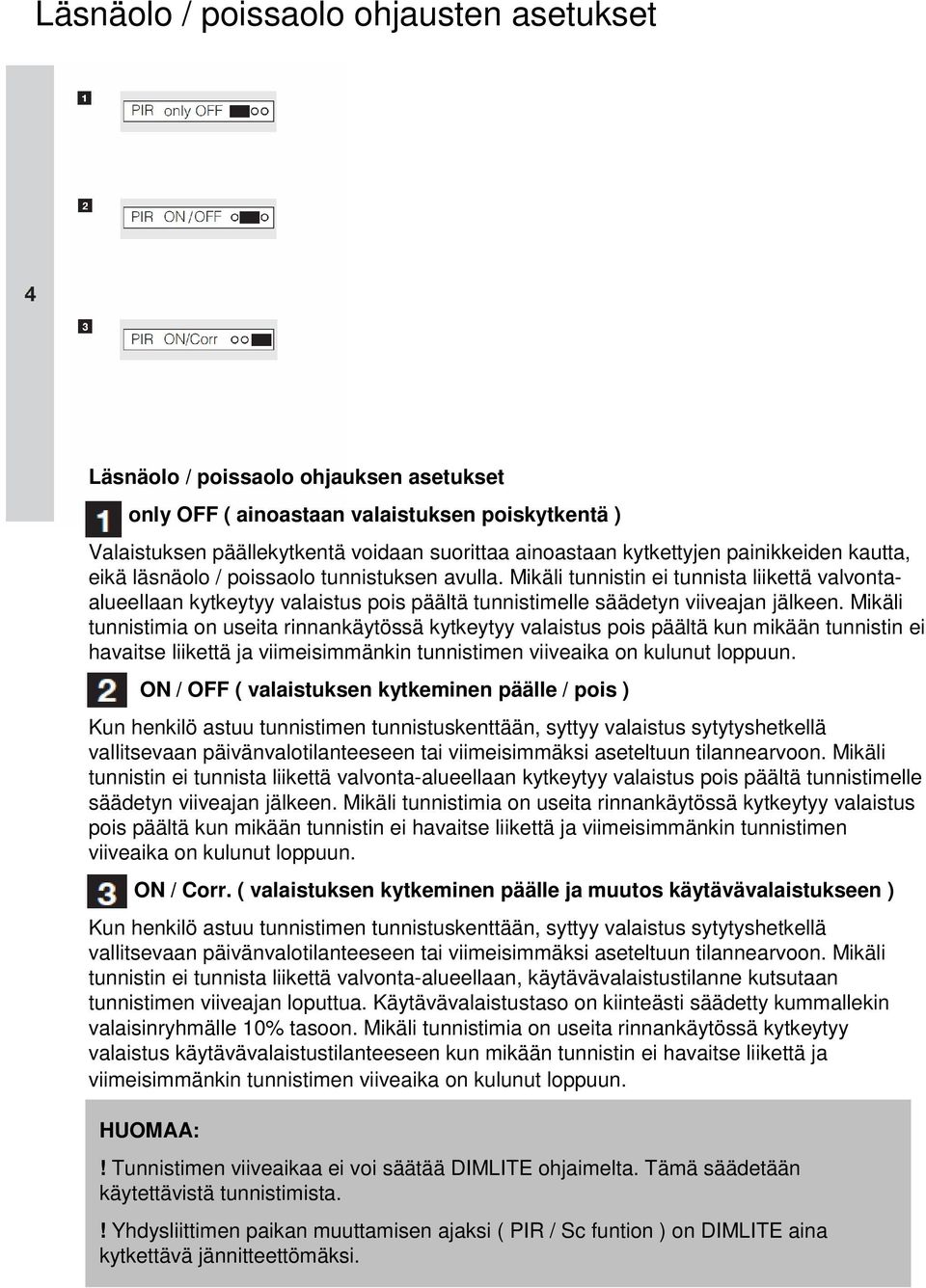

5 Läsnäolo / poissaolo ohjausten asetukset Läsnäolo / poissaolo ohjauksen asetukset only OFF ( ainoastaan valaistuksen poiskytkentä ) Valaistuksen päällekytkentä voidaan suorittaa ainoastaan kytkettyjen painikkeiden kautta, eikä läsnäolo / poissaolo tunnistuksen avulla. Mikäli tunnistin ei tunnista liikettä valvontaalueellaan kytkeytyy valaistus pois päältä tunnistimelle säädetyn viiveajan jälkeen. Mikäli tunnistimia on useita rinnankäytössä kytkeytyy valaistus pois päältä kun mikään tunnistin ei havaitse liikettä ja viimeisimmänkin tunnistimen viiveaika on kulunut loppuun. ON / OFF ( valaistuksen kytkeminen päälle / pois ) Kun henkilö astuu tunnistimen tunnistuskenttään, syttyy valaistus sytytyshetkellä vallitsevaan päivänvalotilanteeseen tai viimeisimmäksi aseteltuun tilannearvoon. Mikäli tunnistin ei tunnista liikettä valvonta-alueellaan kytkeytyy valaistus pois päältä tunnistimelle säädetyn viiveajan jälkeen. Mikäli tunnistimia on useita rinnankäytössä kytkeytyy valaistus pois päältä kun mikään tunnistin ei havaitse liikettä ja viimeisimmänkin tunnistimen viiveaika on kulunut loppuun. ON / Corr. ( valaistuksen kytkeminen päälle ja muutos käytävävalaistukseen ) Kun henkilö astuu tunnistimen tunnistuskenttään, syttyy valaistus sytytyshetkellä vallitsevaan päivänvalotilanteeseen tai viimeisimmäksi aseteltuun tilannearvoon. Mikäli tunnistin ei tunnista liikettä valvonta-alueellaan, käytävävalaistustilanne kutsutaan tunnistimen viiveajan loputtua. Käytävävalaistustaso on kiinteästi säädetty kummallekin valaisinryhmälle 10% tasoon. Mikäli tunnistimia on useita rinnankäytössä kytkeytyy valaistus käytävävalaistustilanteeseen kun mikään tunnistin ei havaitse liikettä ja viimeisimmänkin tunnistimen viiveaika on kulunut loppuun.! Tunnistimen viiveaikaa ei voi säätää DIMLITE ohjaimelta. Tämä säädetään käytettävistä tunnistimista.! Yhdysliittimen paikan muuttamisen ajaksi ( PIR / Sc funtion ) on DIMLITE aina kytkettävä jännitteettömäksi.

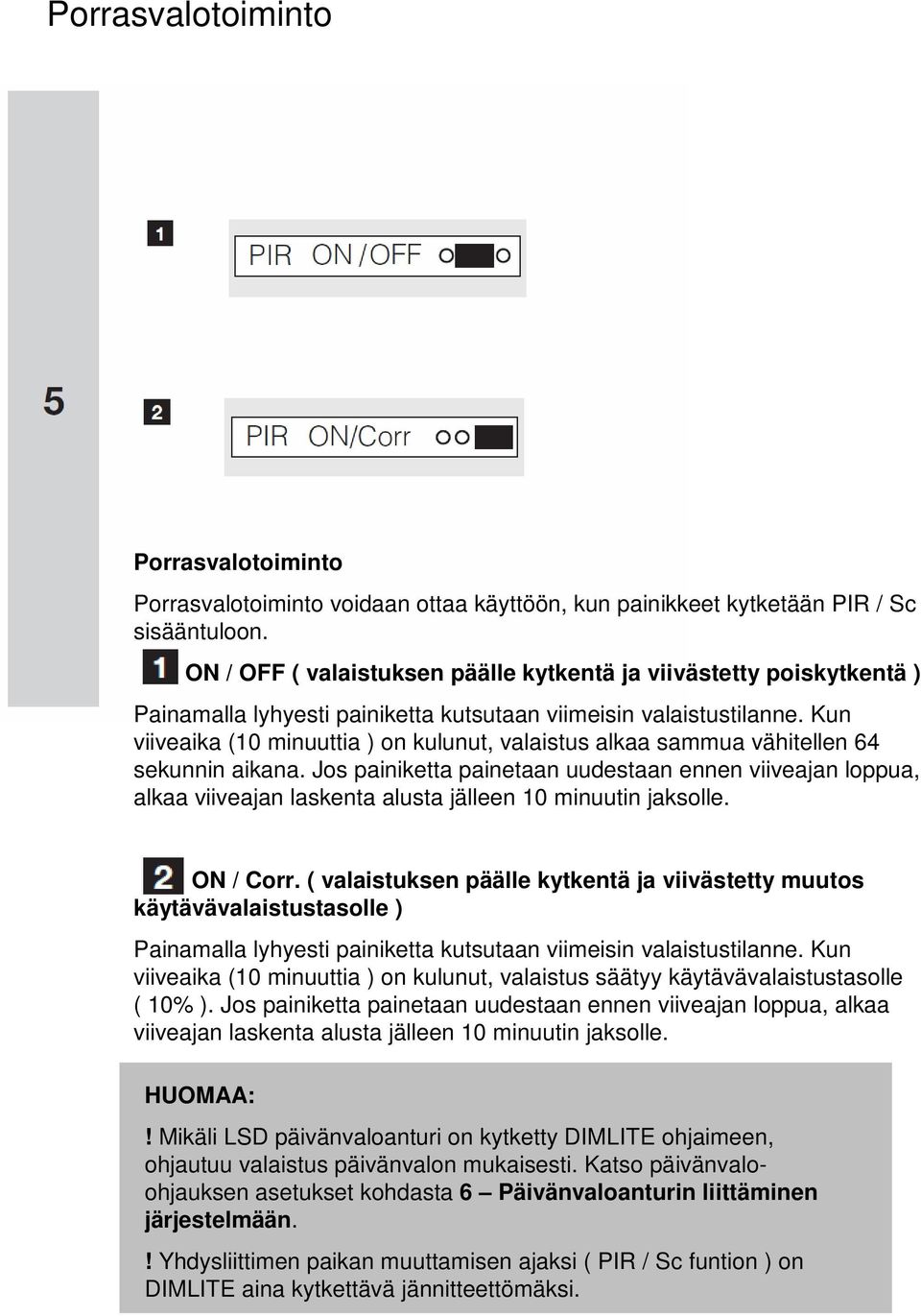

6 Porrasvalotoiminto Porrasvalotoiminto Porrasvalotoiminto voidaan ottaa käyttöön, kun painikkeet kytketään PIR / Sc sisääntuloon. ON / OFF ( valaistuksen päälle kytkentä ja viivästetty poiskytkentä ) Painamalla lyhyesti painiketta kutsutaan viimeisin valaistustilanne. Kun viiveaika (10 minuuttia ) on kulunut, valaistus alkaa sammua vähitellen 64 sekunnin aikana. Jos painiketta painetaan uudestaan ennen viiveajan loppua, alkaa viiveajan laskenta alusta jälleen 10 minuutin jaksolle. ON / Corr. ( valaistuksen päälle kytkentä ja viivästetty muutos käytävävalaistustasolle ) Painamalla lyhyesti painiketta kutsutaan viimeisin valaistustilanne. Kun viiveaika (10 minuuttia ) on kulunut, valaistus säätyy käytävävalaistustasolle ( 10% ). Jos painiketta painetaan uudestaan ennen viiveajan loppua, alkaa viiveajan laskenta alusta jälleen 10 minuutin jaksolle.! Mikäli LSD päivänvaloanturi on kytketty DIMLITE ohjaimeen, ohjautuu valaistus päivänvalon mukaisesti. Katso päivänvaloohjauksen asetukset kohdasta 6 Päivänvaloanturin liittäminen järjestelmään.! Yhdysliittimen paikan muuttamisen ajaksi ( PIR / Sc funtion ) on DIMLITE aina kytkettävä jännitteettömäksi.

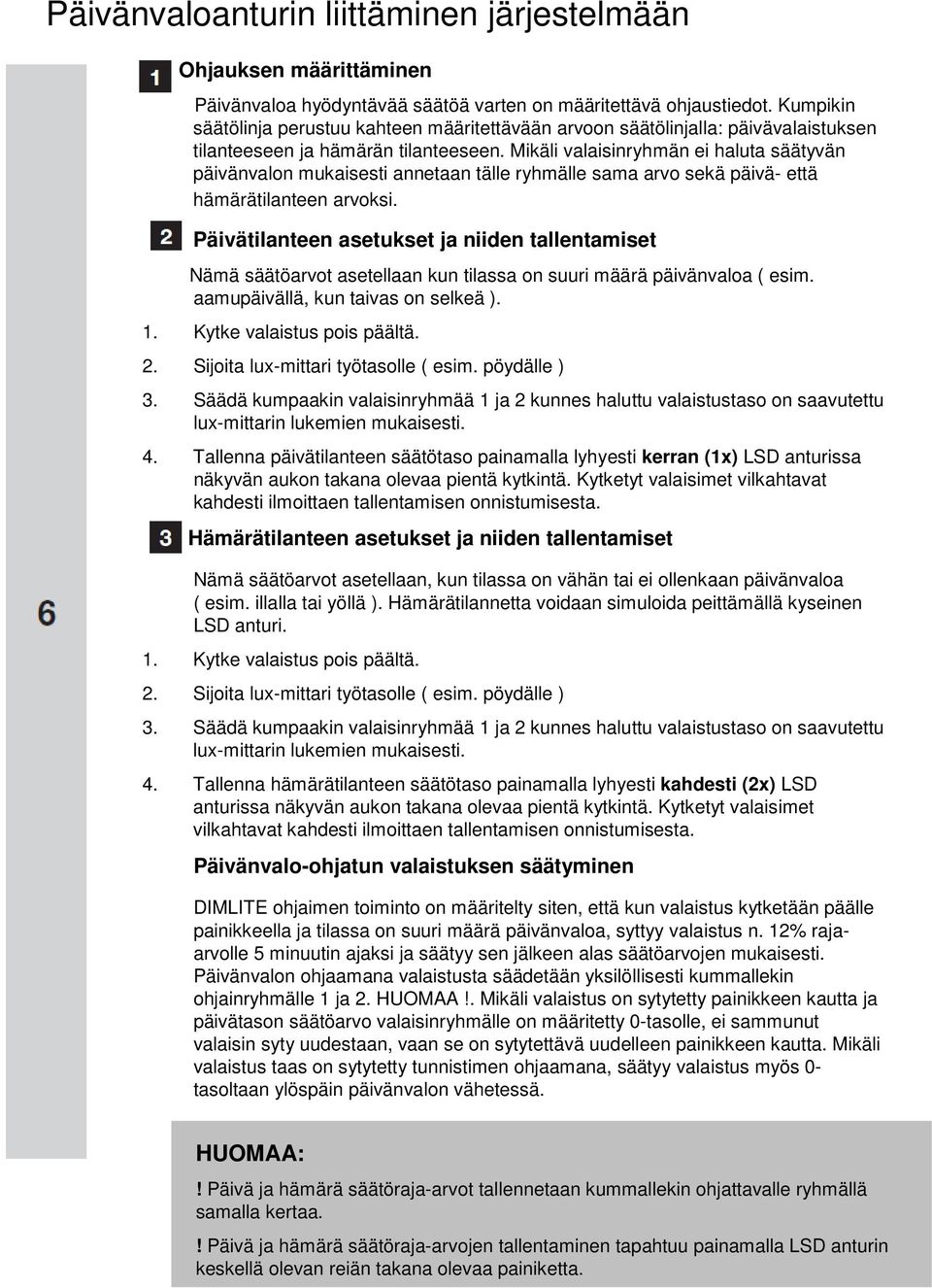

7 Päivänvaloanturin liittäminen järjestelmään Ohjauksen määrittäminen Päivänvaloa hyödyntävää säätöä varten on määritettävä ohjaustiedot. Kumpikin säätölinja perustuu kahteen määritettävään arvoon säätölinjalla: päivävalaistuksen tilanteeseen ja hämärän tilanteeseen. Mikäli valaisinryhmän ei haluta säätyvän päivänvalon mukaisesti annetaan tälle ryhmälle sama arvo sekä päivä- että hämärätilanteen arvoksi. Päivätilanteen asetukset ja niiden tallentamiset Nämä säätöarvot asetellaan kun tilassa on suuri määrä päivänvaloa ( esim. aamupäivällä, kun taivas on selkeä ). 1. Kytke valaistus pois päältä. 2. Sijoita lux-mittari työtasolle ( esim. pöydälle ) 3. Säädä kumpaakin valaisinryhmää 1 ja 2 kunnes haluttu valaistustaso on saavutettu lux-mittarin lukemien mukaisesti. 4. Tallenna päivätilanteen säätötaso painamalla lyhyesti kerran (1x) LSD anturissa näkyvän aukon takana olevaa pientä kytkintä. Kytketyt valaisimet vilkahtavat kahdesti ilmoittaen tallentamisen onnistumisesta. Hämärätilanteen asetukset ja niiden tallentamiset Nämä säätöarvot asetellaan, kun tilassa on vähän tai ei ollenkaan päivänvaloa ( esim. illalla tai yöllä ). Hämärätilannetta voidaan simuloida peittämällä kyseinen LSD anturi. 1. Kytke valaistus pois päältä. 2. Sijoita lux-mittari työtasolle ( esim. pöydälle ) 3. Säädä kumpaakin valaisinryhmää 1 ja 2 kunnes haluttu valaistustaso on saavutettu lux-mittarin lukemien mukaisesti. 4. Tallenna hämärätilanteen säätötaso painamalla lyhyesti kahdesti (2x) LSD anturissa näkyvän aukon takana olevaa pientä kytkintä. Kytketyt valaisimet vilkahtavat kahdesti ilmoittaen tallentamisen onnistumisesta. Päivänvalo-ohjatun valaistuksen säätyminen DIMLITE ohjaimen toiminto on määritelty siten, että kun valaistus kytketään päälle painikkeella ja tilassa on suuri määrä päivänvaloa, syttyy valaistus n. 12% rajaarvolle 5 minuutin ajaksi ja säätyy sen jälkeen alas säätöarvojen mukaisesti. Päivänvalon ohjaamana valaistusta säädetään yksilöllisesti kummallekin ohjainryhmälle 1 ja 2. HUOMAA!. Mikäli valaistus on sytytetty painikkeen kautta ja päivätason säätöarvo valaisinryhmälle on määritetty 0-tasolle, ei sammunut valaisin syty uudestaan, vaan se on sytytettävä uudelleen painikkeen kautta. Mikäli valaistus taas on sytytetty tunnistimen ohjaamana, säätyy valaistus myös 0- tasoltaan ylöspäin päivänvalon vähetessä.! Päivä ja hämärä säätöraja-arvot tallennetaan kummallekin ohjattavalle ryhmällä samalla kertaa.! Päivä ja hämärä säätöraja-arvojen tallentaminen tapahtuu painamalla LSD anturin keskellä olevan reiän takana olevaa painiketta.

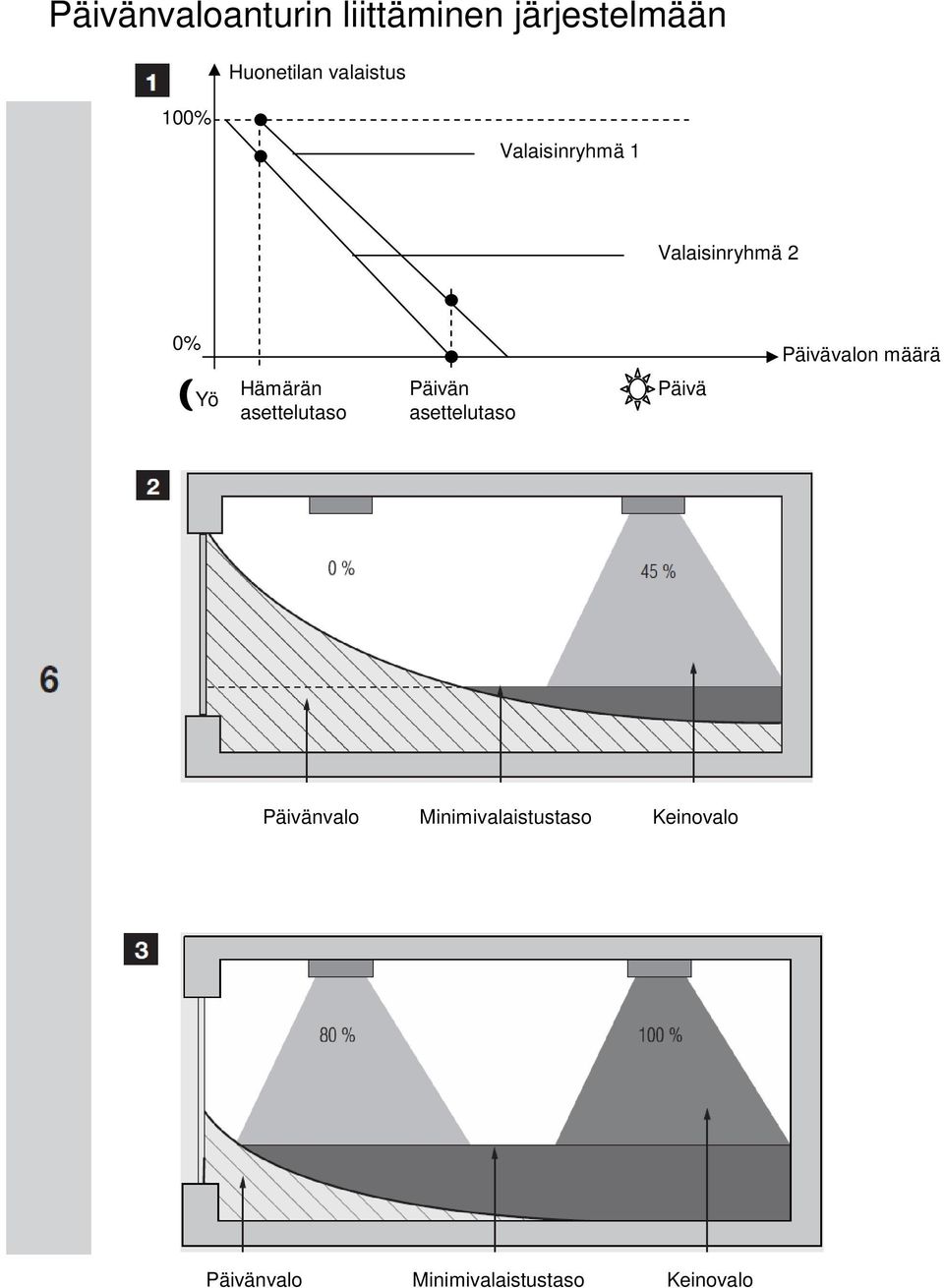

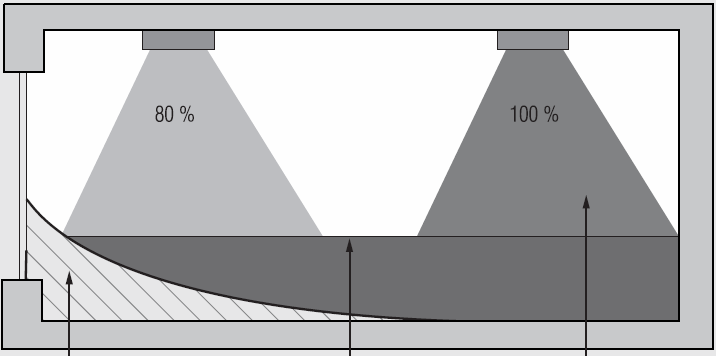

8 Päivänvaloanturin liittäminen järjestelmään Huonetilan valaistus 100% Valaisinryhmä 1 Valaisinryhmä 2 0% Päivävalon määrä Yö Hämärän asettelutaso Päivän asettelutaso Päivä Päivänvalo Minimivalaistustaso Keinovalo Päivänvalo Minimivalaistustaso Keinovalo

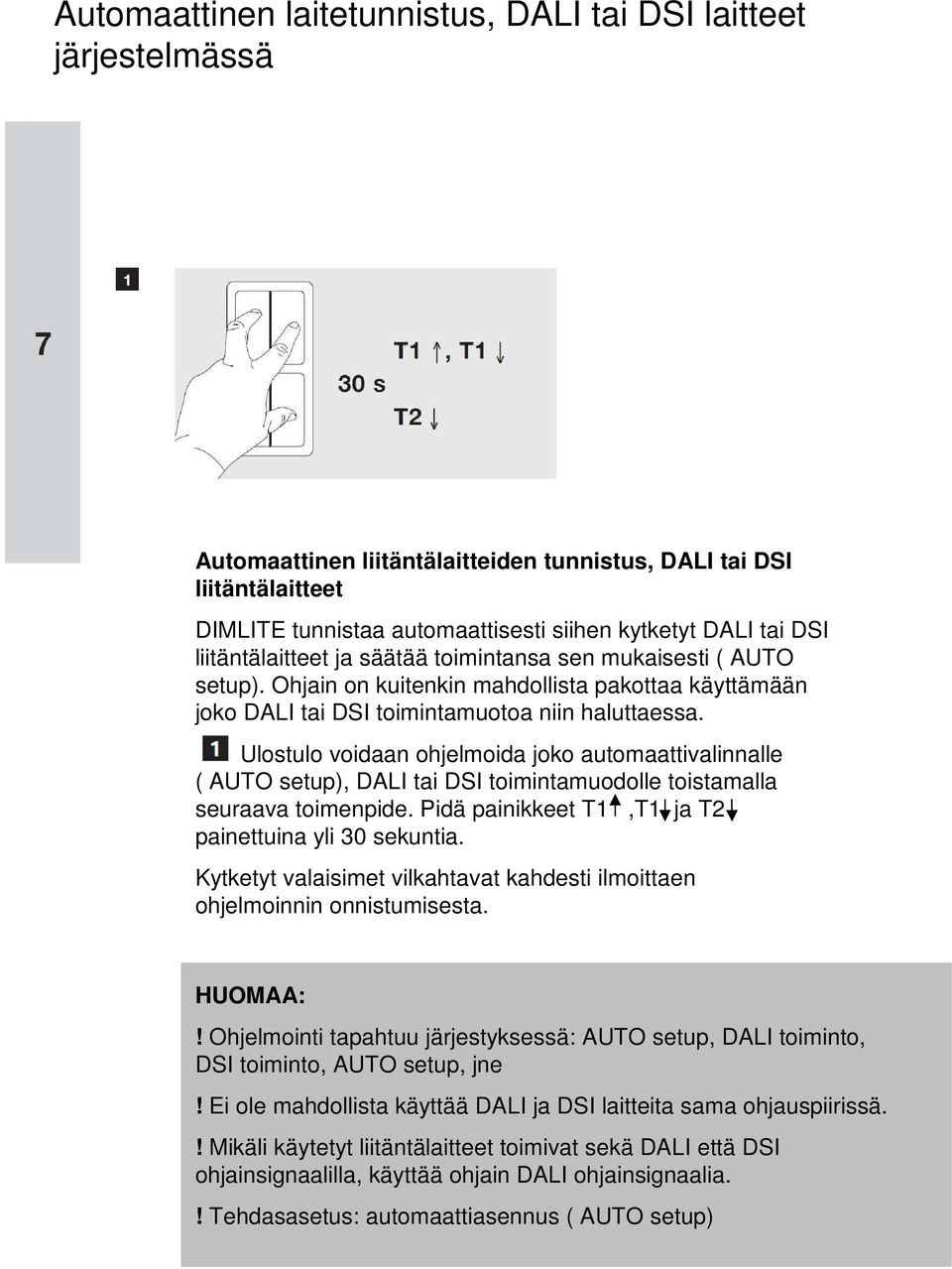

9 Automaattinen laitetunnistus, DALI tai DSI laitteet järjestelmässä Automaattinen liitäntälaitteiden tunnistus, DALI tai DSI liitäntälaitteet DIMLITE tunnistaa automaattisesti siihen kytketyt DALI tai DSI liitäntälaitteet ja säätää toimintansa sen mukaisesti ( AUTO setup). Ohjain on kuitenkin mahdollista pakottaa käyttämään joko DALI tai DSI toimintamuotoa niin haluttaessa. Ulostulo voidaan ohjelmoida joko automaattivalinnalle ( AUTO setup), DALI tai DSI toimintamuodolle toistamalla seuraava toimenpide. Pidä painikkeet T1,T1 ja T2 painettuina yli 30 sekuntia. Kytketyt valaisimet vilkahtavat kahdesti ilmoittaen ohjelmoinnin onnistumisesta.! Ohjelmointi tapahtuu järjestyksessä: AUTO setup, DALI toiminto, DSI toiminto, AUTO setup, jne! Ei ole mahdollista käyttää DALI ja DSI laitteita sama ohjauspiirissä.! Mikäli käytetyt liitäntälaitteet toimivat sekä DALI että DSI ohjainsignaalilla, käyttää ohjain DALI ohjainsignaalia.! Tehdasasetus: automaattiasennus ( AUTO setup)

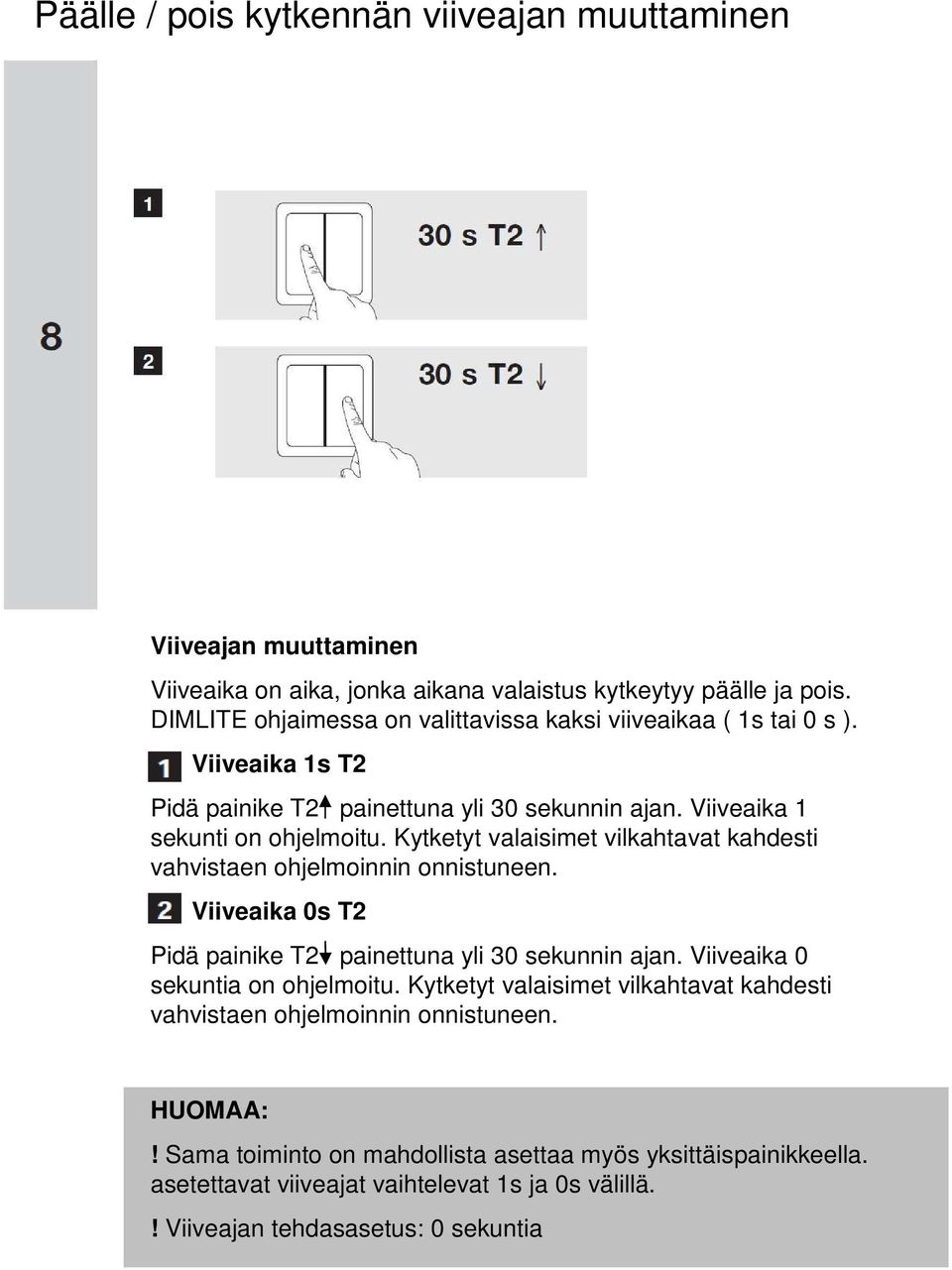

10 Päälle / pois kytkennän viiveajan muuttaminen Viiveajan muuttaminen Viiveaika on aika, jonka aikana valaistus kytkeytyy päälle ja pois. DIMLITE ohjaimessa on valittavissa kaksi viiveaikaa ( 1s tai 0 s ). Viiveaika 1s T2 Pidä painike T2 painettuna yli 30 sekunnin ajan. Viiveaika 1 sekunti on ohjelmoitu. Kytketyt valaisimet vilkahtavat kahdesti vahvistaen ohjelmoinnin onnistuneen. Viiveaika 0s T2 Pidä painike T2 painettuna yli 30 sekunnin ajan. Viiveaika 0 sekuntia on ohjelmoitu. Kytketyt valaisimet vilkahtavat kahdesti vahvistaen ohjelmoinnin onnistuneen.! Sama toiminto on mahdollista asettaa myös yksittäispainikkeella. asetettavat viiveajat vaihtelevat 1s ja 0s välillä.! Viiveajan tehdasasetus: 0 sekuntia

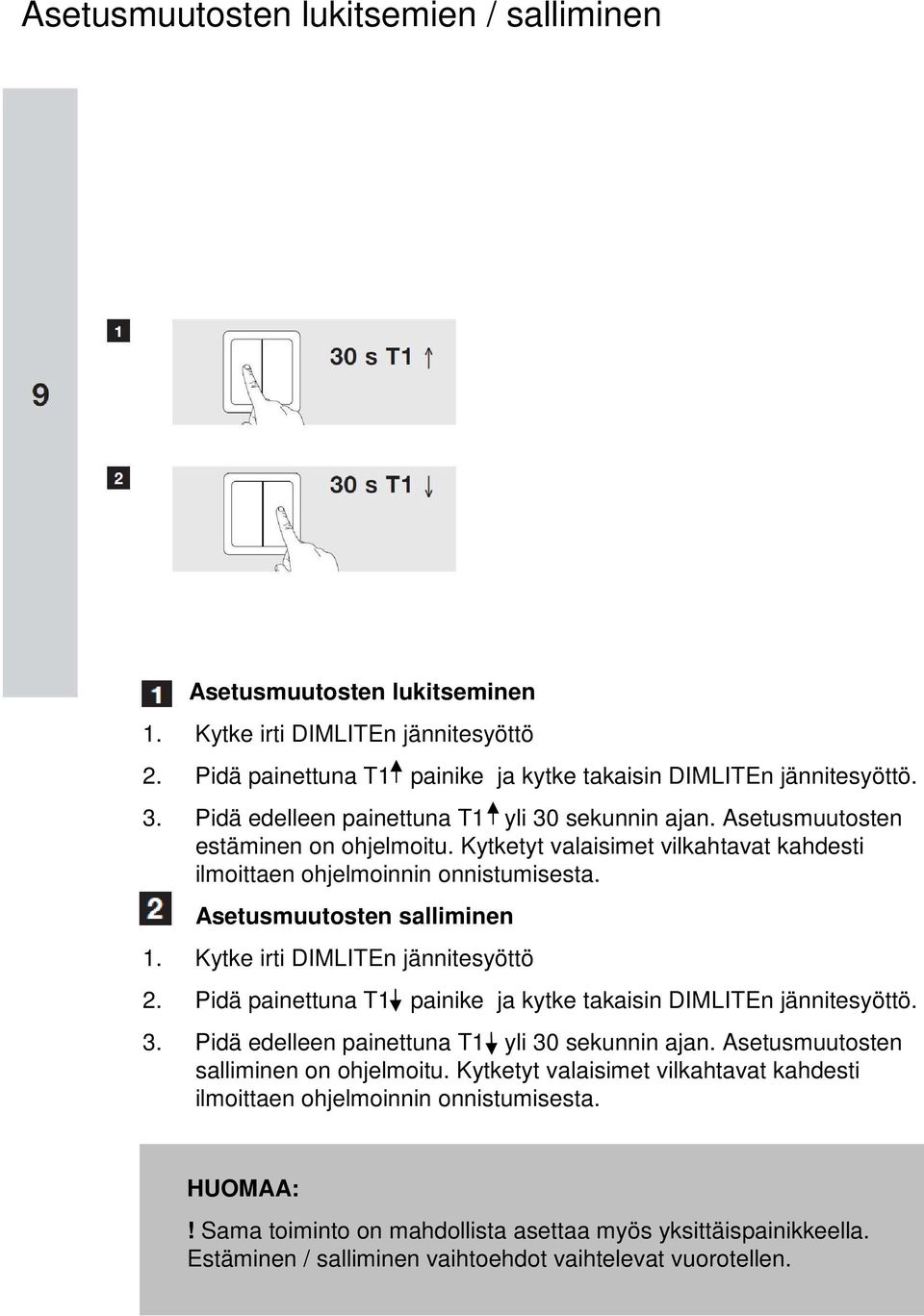

11 Asetusmuutosten lukitsemien / salliminen Asetusmuutosten lukitseminen 1. Kytke irti DIMLITEn jännitesyöttö 2. Pidä painettuna T1 painike ja kytke takaisin DIMLITEn jännitesyöttö. 3. Pidä edelleen painettuna T1 yli 30 sekunnin ajan. Asetusmuutosten estäminen on ohjelmoitu. Kytketyt valaisimet vilkahtavat kahdesti ilmoittaen ohjelmoinnin onnistumisesta. Asetusmuutosten salliminen 1. Kytke irti DIMLITEn jännitesyöttö 2. Pidä painettuna T1 painike ja kytke takaisin DIMLITEn jännitesyöttö. 3. Pidä edelleen painettuna T1 yli 30 sekunnin ajan. Asetusmuutosten salliminen on ohjelmoitu. Kytketyt valaisimet vilkahtavat kahdesti ilmoittaen ohjelmoinnin onnistumisesta.! Sama toiminto on mahdollista asettaa myös yksittäispainikkeella. Estäminen / salliminen vaihtoehdot vaihtelevat vuorotellen.

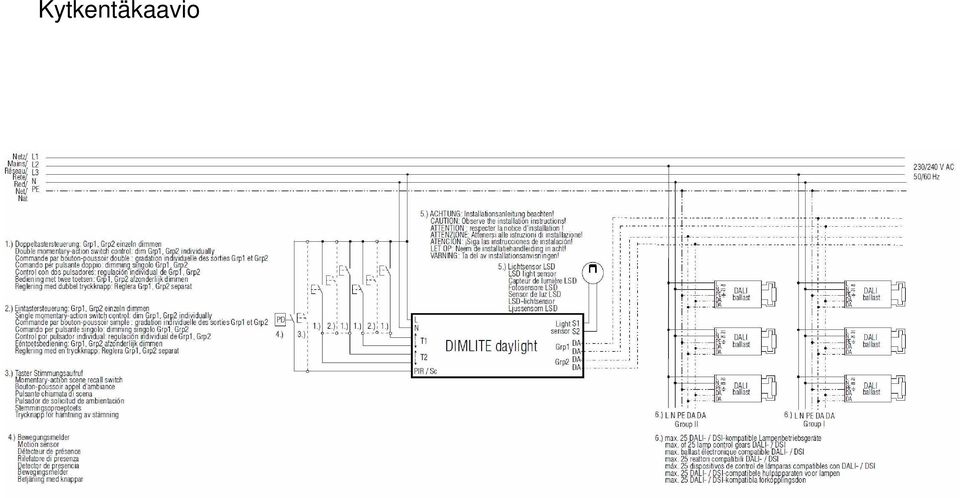

12 Kytkentäkaavio
