1 Sivuja:1/34 Vastaanottaja: Kärkölän kunta Jukka Koponen Arkistokuva Raportti Työnumero: Kohde: Toimeksianto: Vuokkoharjun koulu Kouluntie Järvelä Sisäilman olosuhteiden seuranta Tutkimus pvm: Läsnäolijat: Jukka Koponen, Tuukka Korhonen Raportointi pvm: Yhteyshenkilö: Jukka Koponen p Tilaaja: Jukka Koponen p Tutkijat: Tuukka Korhonen p Polygon Finland Oy

2 Sivuja:2/34 Kuvaus vahinkotapahtumasta: Kohteessa seurattiin sisäilman olosuhteita tallentavilla antureilla välisenä aikana. Antureita siirrettiin kerran iltapäivän aikana seuraaviin tiloihin. Kohteessa mitattiin seuraavia asioita: - Hiilidioksidipitoisuus - Lämpötila - Suhteellinen kosteus - Paine-ero ulko- ja sisävaipan ylitse Tutkimuksessa todettiin: Hiilidioksidipitoisuus: Jos sisäilman hiilidioksidipitoisuus ylittää 1500 ppm, ilmanvaihto ei ole terveydensuojelulain edellyttämällä tasolla. Tyydyttävänä hiilidioksidipitoisuutena sisäilmassa voidaan pitää arvoa 1200 ppm. (Lähde: Asumisterveysopas). Työterveyslaitos on antanut seuraavia viitearvoja sisäilman hiilidioksidipitoisuuksille toimistotiloissa, arvot pohjautuvat sisäilmastoluokistus 2008:aan: Hyvän sisäilmaston perustasoksi on määritelty S2-luokka. Sen tavoitteet kuvaavat nykytiedon valossa hyviä lämpöoloja ja ilman laatua. Kohteessa suoritetuissa mittauksissa havaittiin 900 ppm:n ylittäviä arvoja mittapisteissä 2, 6 ja 13. Lämpötila: Lämpötila mittapisteissä oli tasainen, vaihdellen tilasta riippuen välillä 20*C 22 *C. Asumisterveysoppaassa on huoneilman lämpötilan hyväksi tasoksi annettu 21 *C. Oppilaitoksissa huoneilman ja operatiivisen lämpötilan välttäväksi tasoksi on annettu 20*C. Suhteellinen kosteus: Suhteellinen kosteus mittauspisteissä vaihteli välillä 8% - 35%. Mittausjakson alussa oli pakkasjakso, jolloin sisäilman suhteellinen kosteus oli matala. Mittausjakson loppupuolella sisäilman suhteellinen kosteus tasoittui noin 30% tienoille. Mittausjakson loppupuolella ulkoilman lämpötila oli noin +2 *C. Polygon Finland Oy

3 Sivuja:3/34 Paine-ero ulko- ja sisävaipan ylitse: Koneelliselle tulo- ja poistoilmanvaihtojärjestelmälle on asumisterveysoppaassa annettu tavoitteelliseksi paine-eroksi ulkoilmaan nähden 0-2 Pascalia. Kokemusperäisesti voidaan todeta, että normaali paine-ero on noin 5 Pascalia. Tutkimuksessa havaittiin, että ulko- ja sisävaipan välinen paine-ero oli voimakkaasti alipaineinen kaikissa mittapisteissä. Tällöin on mahdollista, että epäpuhdasta korvausilmaa pääsee tulemaan rakenteiden epätiiveyskohdista sisälle. Antureita pois haettaessa ilmeni, että kiinteistön vanhalla osuudella on alaslaskukattojen alla vanhoja poistohormeja, joita ei ole tukittu. Nämä voivat toimia tuloilmakanavina, joiden kautta voi tulla epäpuhtauksia sisäilmoihin. Suositeltavat toimenpiteet: Suositellaan ilmanvaihdon poisto- ja tuloilmamäärien säätämistä siten, että ulko- ja sisävaipan ylitse vallitseva paine-ero ei ole niin voimakas. Säätäessä tulee mitata paineero ulko- ja sisävaipan ylitse. Suositellaan vanhojen poistohormien tilkitsemistä. Tiloissa, joissa havaittiin poikkeamia hiilidioksidipitoisuuksissa, suositellaan ilmamäärien tarkistamista ja säätämistä. Rakenteiden purku tulee suorittaa kosteus-ja mikrobivaurioituneiden rakenteiden purkuohjeen mukaisesti (Ratu ). Korjausrakentaminen tulee tehdä erillisen korjaussuunnitelman mukaan. Rakennusvaiheessa tulee noudattaa Suomen rakentamismääräyskokoelman C2 ohjeita. Polygon Finland Oy

4 Sivuja:4/34 Piirros/pohjakuva: 2. kerros Mittauspiste 1 Mittauspiste 6 Mittauspiste 3 Mittauspiste 2 Mittauspiste 4 Polygon Finland Oy

5 Sivuja:5/34 Piirros/pohjakuva: 1. kerros Mittauspiste 15 Mittauspiste 14 Mittauspiste 11 Mittauspiste 13 Mittauspiste 16 Käytetyt mittalaitteet: - SIMAP etäluettavat lämpötila-, suhteellisen kosteuden- ja hiilidioksidipitoisuuden anturit - Tinytag paine-ero anturit, tallentava - Rotronic CP11 lämpötila-, suhteellisen kosteuden- ja hiilidioksidipitoisuus mittari, tallentava Polygon Finland Oy

6 Sivuja:6/34 Tuukka Korhonen p Ympäristöteknologian ins. (AMK) VTT Sertifioitu Rakenteiden kosteuden mittaaja, sertifikaatti Nro VTT-C Toimeksiannoissamme noudatamme vahinkosaneeraustöiden yleisiä toimitusehtoja. Tämän raportin johtopäätökset ja suositukset perustuvat tutkimus- ja mittauspisteistä saatujen tulosten analysointiin. Tutkimus ei sulje pois mahdollisuutta, että muualla rakenteissa olisi piilossa olevia rakennusvirheitä tai vaurioita. Tämä raportti on laadittu tässä kuvaillun vahingon tai tapahtuman laajuuden selvittämiseksi, eikä sitä voi käyttää koko kiinteistön tai sen osan arvon tai kunnon määrittämisessä. Polygon Finland Oy

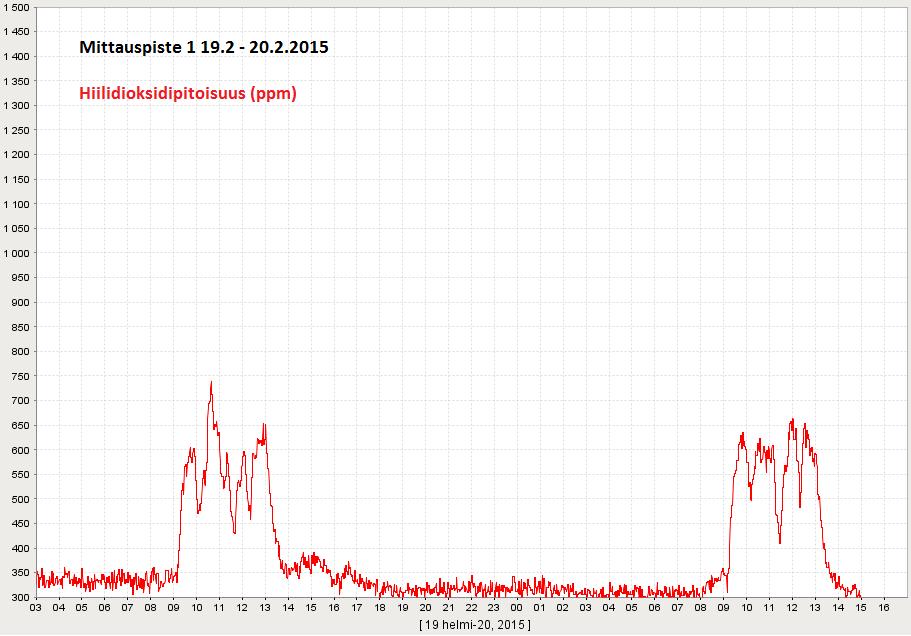

7 Sivuja:7/34

8 Sivuja:8/34

9 Sivuja:9/34

10 Sivuja:10/34

11 Sivuja:11/34

12 Sivuja:12/34

13 Sivuja:13/34

14 Sivuja:14/34

15 Sivuja:15/34

16 Sivuja:16/34

17 Sivuja:17/34

18 Sivuja:18/34

19 Sivuja:19/34

20 Sivuja:20/34

21 Sivuja:21/34

22 Sivuja:22/34

23 Sivuja:23/34

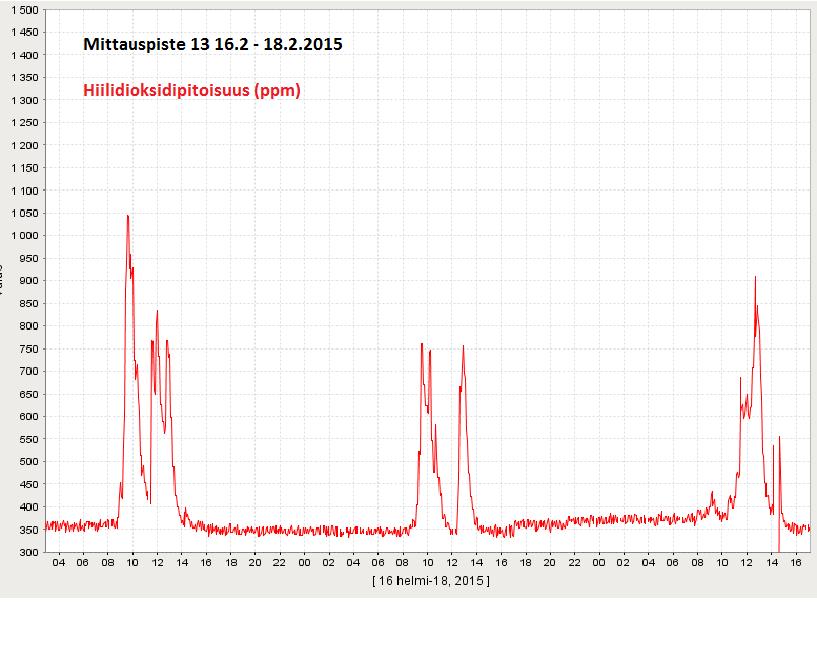

24 Sivuja:24/34

25 Sivuja:25/34

26 Sivuja:26/34

27 Sivuja:27/34

28 Sivuja:28/34

29 Sivuja:29/34

30 Sivuja:30/34

31 Sivuja:31/34

32 Sivuja:32/34

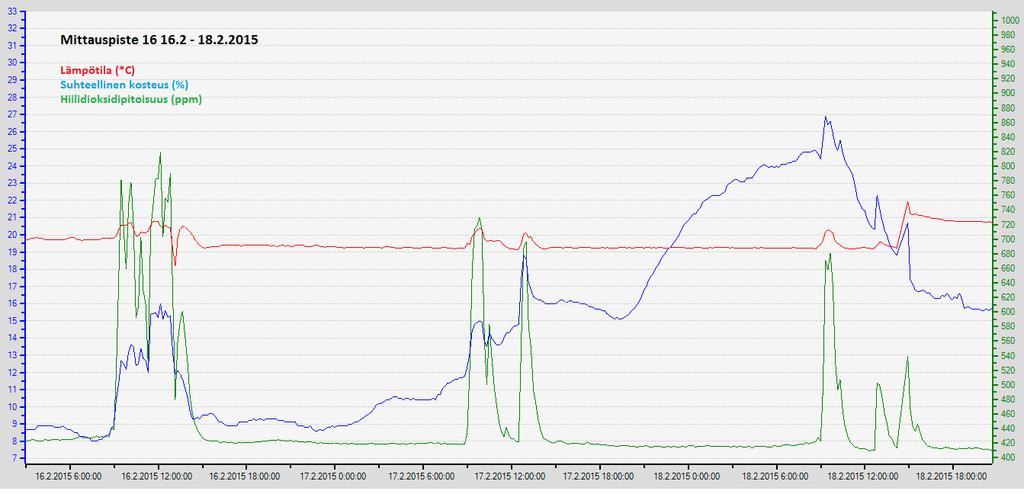

33 Sivuja:33/34

34 Sivuja:34/34
