1 KYVO2, LAHTI ENERGIAN JÄTTEEN KAASUTUSLAITOS RUUKIN TERÄSPAALUPÄIVÄ H. LAUHAKARI

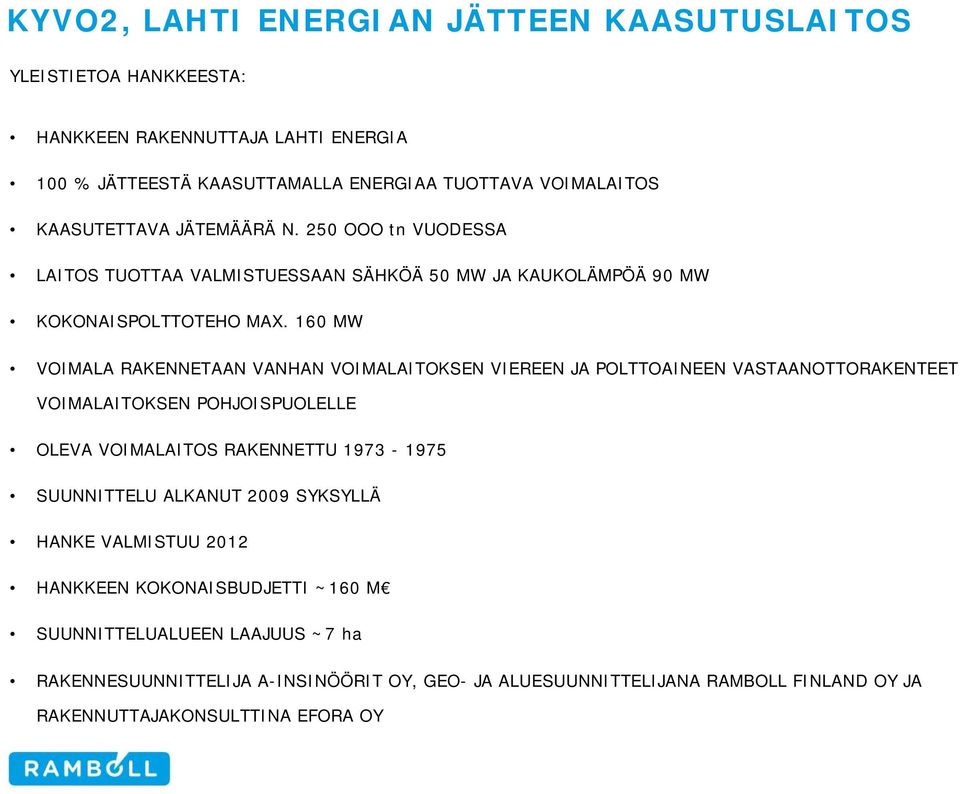

2 YLEISTIETOA HANKKEESTA: HANKKEEN RAKENNUTTAJA LAHTI ENERGIA 100 % JÄTTEESTÄ KAASUTTAMALLA ENERGIAA TUOTTAVA VOIMALAITOS KAASUTETTAVA JÄTEMÄÄRÄ N. 250 OOO tn VUODESSA LAITOS TUOTTAA VALMISTUESSAAN SÄHKÖÄ 50 MW JA KAUKOLÄMPÖÄ 90 MW KOKONAISPOLTTOTEHO MAX. 160 MW VOIMALA RAKENNETAAN VANHAN VOIMALAITOKSEN VIEREEN JA POLTTOAINEEN VASTAANOTTORAKENTEET VOIMALAITOKSEN POHJOISPUOLELLE OLEVA VOIMALAITOS RAKENNETTU SUUNNITTELU ALKANUT 2009 SYKSYLLÄ HANKE VALMISTUU 2012 HANKKEEN KOKONAISBUDJETTI ~160 M SUUNNITTELUALUEEN LAAJUUS ~7 ha RAKENNESUUNNITTELIJA A-INSINÖÖRIT OY, GEO- JA ALUESUUNNITTELIJANA RAMBOLL FINLAND OY JA RAKENNUTTAJAKONSULTTINA EFORA OY

160 MW VOIMALA RAKENNETAAN VANHAN VOIMALAITOKSEN VIEREEN JA POLTTOAINEEN VASTAANOTTORAKENTEET VOIMALAITOKSEN POHJOISPUOLELLE OLEVA VOIMALAITOS RAKENNETTU 1973-1975

3 OLEVA VOIMALA-ALUE ENNEN RAKENTAMISTA

4 ALUEEN LAY-OUT

5 HAASTEITA SUUNNITTELUSSA: TOIMINNASSA OLEVA VOIMALAITOS TILANAHTAUS, TÄRINÄT ERITTÄIN VAIHTELEVAT POHJAOLOSUHTEET YLI 10 m SYVÄSTÄ LOUHINNASTA YLI 15 m PAALUIHIN OLEVAN VOIMALAN RAKENNUKSEN YHTEYDESSÄ TEHDYT PAKSUT JA KARKEAT TÄYTÖT KIREÄ JA LAITETOIMITUKSISTA RIIPPUVAINEN SUUNNITTELUAIKATAULU RAKENNUSALUEEN LÄNSIOSASSA SIJAITSEVA JOUTJOKI (SILLAT, TUKIMUURIT)

VOIMALAN RAKENNUKSEN YHTEYDESSÄ TEHDYT PAKSUT JA KARKEAT TÄYTÖT KIREÄ JA

6 PORAPAALUJA VOIMALA-ALUEELLE JA SIILOJEN ALLE: LUONNONMAA SILTTISTÄ SAVEA, KERROKSEN PAKSUUS 7-9 m, VESIPITOISUUS ~50 % ALUEELLA VANHAN VOIMALAITOKSEN LOUHINTOJEN YHTEYDESSÄ TEHTYÄ LOUHETÄYTTÖÄ m LOUHE KARKEAA JA EPÄHOMOGEENISTA, LOHKAREKOKO SÄÄNNÖLLISESTI PORAKONEKAIRAUKSISSA >2 m PIHA-ALUEELLA KRAATEREITA, LOUHEPENGERTÄ EI OLTU KIILATTU KUNNOLLA KALLION LAATU SELVITETTY PERUSTEELLISESTI VANHAN LAITOKSEN SUUNNITTELUN YHTEYDESSÄ. KALLION TODETTU OLEVAN ERITTÄIN HEIKKOA JA RAPAUTUNUTTA KESKIMÄÄRIN 1.7 m SYVYYTEEN SIILOJEN KOHDALLA JYRKKÄ KALLIOPINTA, RISKITÖN VALINTA TILANAHTAUDEN JA MASSAMÄÄRIEN TAKIA LOUHEEN POISTO JA MASSANVAIHTO EI MAHDOLLISTA EIKÄ TALOUDELLISTA PAALUMÄÄRIEN MINIMOINTI ERITYISESTI RASKASRAKENTEISTEN SIILOJEN KOHDALLA URAKKA-AIKATAULU TIUKKA, EI VARAA YLLÄTYKSIIN PAALUVALINNASSA SUORITETTIIN PERUSTEELLINEN KUSTANNUSVERTAILU PERIAATTEELLA /kn SEKÄ SELVITETTIIN PAALUTOIMITUSMAHDOLLISUUDET AIKAULUSYISTÄ YHDESSÄ RUUKIN KANSSA

VANHAN LAITOKSEN SUUNNITTELUN YHTEYDESSÄ. KALLION TODETTU OLEVAN ERITTÄIN HEIKKOA JA RAPAUTUNUTTA KESKIMÄÄRIN 1.

7 PORAPAALUJEN SUUNNITTELURATKAISUT: PÄÄDYTTIIN PAALUKOKOIHIN RD170/12.5, RDs220/10 (S550J2H) JA RD220/12.5 (KULJETIN, KATTILARAKENNUS, KAASUTINLAITOS) JA RD220/12.5, RD320/12.5 (SIILOT) PAALUJEN SALLITUT GEOTEKNISET KANTAVUUDET RD170/ kn, RD220/ kn JA RD320/ kn PAALUJEN TERÄSLAJI S440J2H ja RDS220/10 S550J2H PAALUTUSLUOKKA 1B, PAALUT PORATTIIN KALLIOON 2.8 m (KALLION LAATU), KORROOSIOVARA 2.0 mm PAALUJEN MITOITUS PPO:N JA RUUKIN MITOITUSOHJELMAN MUKAAN PAALUJEN VAAKAKAPASITEETTEJA LASKETTIIN FEM-MENETELMÄLLÄ RD170 ja RD220 PAALUT BETONOITIIN JA RD320 PAALUISTA OSA MYÖS RAUDOITETTIIN PAALUTUS YKSIKKÖHINTAURAKKA, SIS. VAIN PAALUTUKSEN JA PAALUJEN BETONOINNIN URAKOITSIJAKSI VALITTIIN STYRUD BOREAL OY JA PAALUT TOIMITTI RUUKKI PAALUMÄÄRÄ 700 PAALUA, KOKONAISPITUUS m LISÄKSI KÄYTETTIIN LYÖTÄVIÄ TERÄSPUTKIPAALUJA 140/8 LAHTI AQUAN SIIRRETTÄVÄN RUNKOJÄTEVESIVIEMÄRIN PERUSTAMISEKSI N m

5 3154 kn PAALUJEN TERÄSLAJI S440J2H ja RDS220/10 S550J2H PAALUTUSLUOKKA 1B, PAALUT PORATTIIN KALLIOON 2.8 m (KALLION LAATU), KORROOSIOVARA 2.

8 TURBIININ PORAPAALUSETTISEINÄ

9 KOKEMUKSIA, OPIKSI OTETTAVAA: PORAPAALUTUS SUJUI KOKONAISUUTENA HYVIN JA SUUNNITELLUSTI TIIVIS POHJAMOREENI/HEIKKO KALLIO KALLIOVARMISTUKSIA EI KOSKAAN LIIKAA TILANAHTAUS ERITYISESTI KUN PAALUTETTIIN RAKENNUSTÖIDEN KANSSA SAMAAN AIKAAN YHTEISTYÖ PAALUTOIMITTAJAN KANSSA JO SUUNNITTELUVAIHEESSA TÄRKEÄÄ (KIIRE AIKATAULU, VARASTOKOOT, VARAUTUMINEN MUUTOKSIIN) SUURISSA PAALUMÄÄRISSÄ/TILAUKSISSA PORAPAALU RISKITÖN VALINTA, EI YLLÄTYKSIÄ TYÖMAAVAIHEESSA PAALUMÄÄRIIN/PAALUTYYPPEIHIN LUJEMMALLA TERÄSLAJILLA SAADAAN PAALUISSA MATERIAALISÄÄSTÖÄ: ESIM. PAALUJEN RD220/12.5 (TERÄSLAJI S440J2H) JA RDS220/10 (TERÄSLAJI S550J2H) SALLITTU KANTAVUUS LÄHES SAMA, MUTTA PAINOERO 19 % (63.7 kg/m 51.6 kg/m). KYVO2 HANKEESSA KORVATTIIN N m RD220/12.5 (S440J2H) PAALUJA RDs 220/10 (S550J2H) PAALUILLA AIKATAULUSYISTÄ. TERÄKSEN MATERIAALISÄÄSTÖ OLI LÄHES 50 tn.

PORAPAALU RISKITÖN VALINTA, EI YLLÄTYKSIÄ TYÖMAAVAIHEESSA PAALUMÄÄRIIN/PAALUTYYPPEIHIN LUJEMMALLA TERÄSLAJILLA SAADAAN PAALUISSA MATERIAALISÄÄSTÖÄ: ESIM. PAALUJEN RD220/12.

10 VALOKUVIA

11 KIITOS
