1 Jari Mara

2 Teräspaalujen käytön edut paalulaatoissa Teräspaalun edut paalutyypin valinnassa Paalutustyön ympäristövaikutukset maan syrjäytyminen tiivistyminen tärinä Asennuskaluston tuomat hyödyt RD-paalujen soveltuvuus ja edut Jari Mara

syrjäytyminen tiivistyminen tärinä Asennuskaluston tuomat

3 Teräspaalun edut paalutyypin valinnassa Rakentamiskohteen luonne paalutustyö rakennetussa ympäristössä, jossa varottavia rakenteita paalutuksen lähellä maan syrjäytyminen ja tiivistyminen sekä tärinä, käytettävissä oleva työtila paalutuksesta aiheutuvat riskit Rakentamisen aikataulu ja paalutustyön nopeus teräspaalutukseen käytettävissä oleva kalusto monipuolisempaa, kevyempää ja liikkuvampaa käytettäessä L=12,0 m paaluelementtejä, asennus hydraulivasaralla työsaaavutus jopa jm/tv käytettäessä RR220-paaluja paalujen lukumäärää voidaan vähentää % tavanomaisten paalulaattojen paalujen lukunäärästä paalutustyön selkeä nopeutuminen Ruukin teräspaaluilla hyvä toimitusvarmuus ja reagointi muutoksiin 3 1/26/2011

monipuolisempaa, kevyempää ja liikkuvampaa käytettäessä L=12,0 m paaluelementtejä, asennus hydraulivasaralla työsaaavutus jopa 1 000 jm/tv käytettäessä RR220-paaluja paalujen lukumäärää

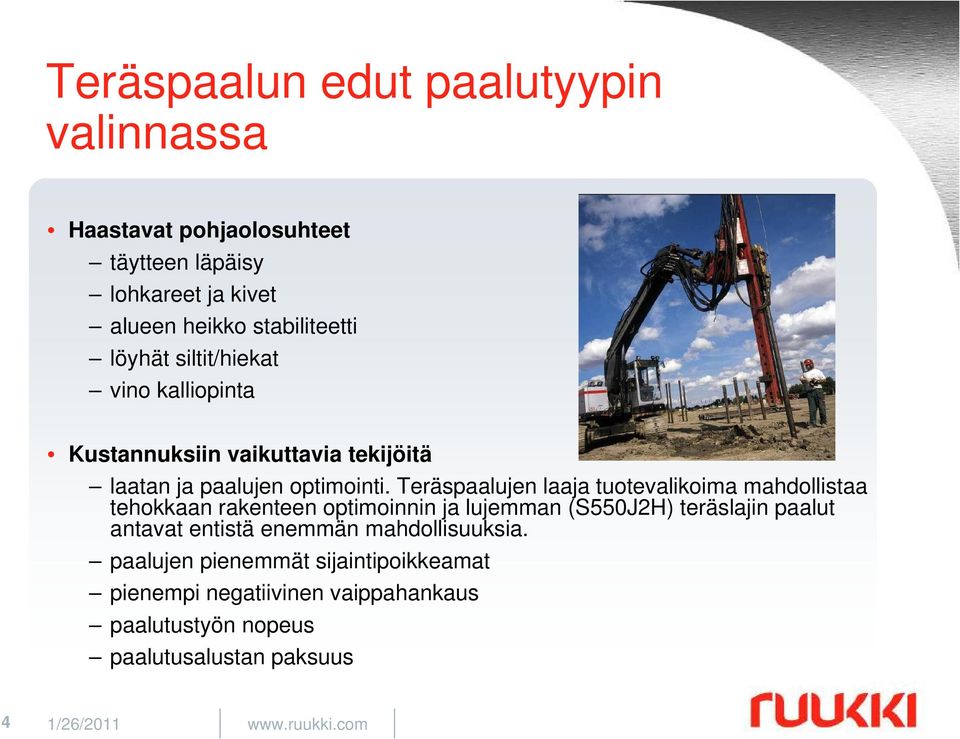

4 Teräspaalun edut paalutyypin valinnassa Haastavat pohjaolosuhteet täytteen läpäisy lohkareet ja kivet alueen heikko stabiliteetti löyhät siltit/hiekat vino kalliopinta Kustannuksiin vaikuttavia tekijöitä laatan ja paalujen optimointi. Teräspaalujen laaja tuotevalikoima mahdollistaa tehokkaan rakenteen optimoinnin ja lujemman (S550J2H) teräslajin paalut antavat entistä enemmän mahdollisuuksia. paalujen pienemmät sijaintipoikkeamat pienempi negatiivinen vaippahankaus paalutustyön nopeus paalutusalustan paksuus 4 1/26/2011

Teräspaalujen laaja tuotevalikoima mahdollistaa tehokkaan rakenteen optimoinnin ja lujemman (S550J2H) teräslajin paalut antavat

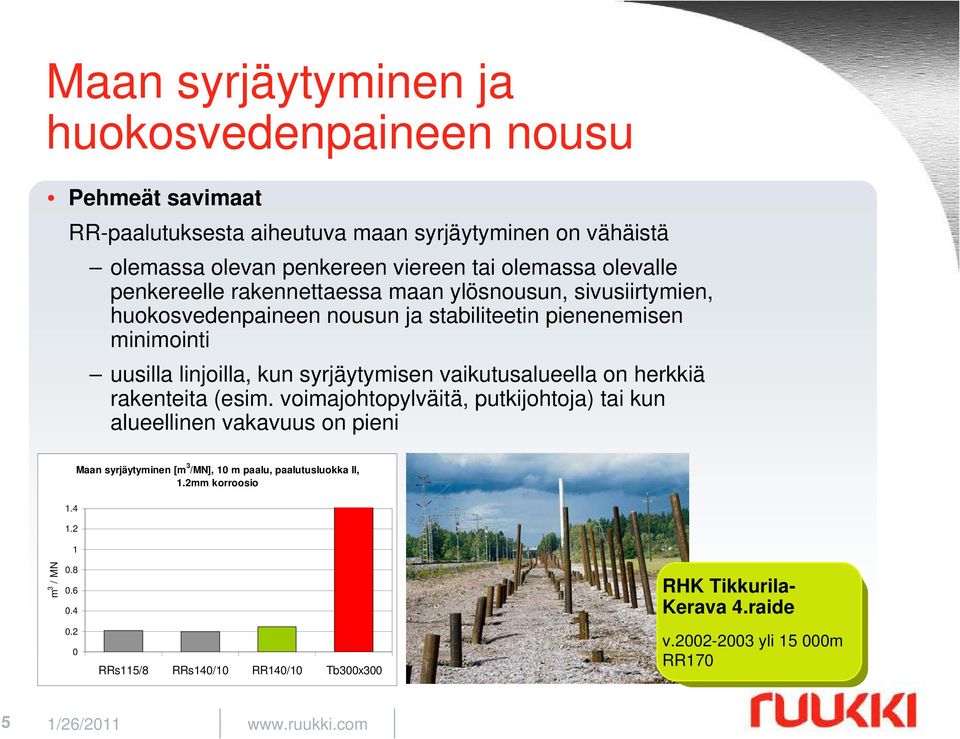

5 Maan syrjäytyminen ja huokosvedenpaineen nousu Pehmeät savimaat RR-paalutuksesta aiheutuva maan syrjäytyminen on vähäistä olemassa olevan penkereen viereen tai olemassa olevalle penkereelle rakennettaessa maan ylösnousun, sivusiirtymien, huokosvedenpaineen nousun ja stabiliteetin pienenemisen minimointi uusilla linjoilla, kun syrjäytymisen vaikutusalueella on herkkiä rakenteita (esim. voimajohtopylväitä, putkijohtoja) tai kun alueellinen vakavuus on pieni Maan syrjäytyminen [m 3 /MN], 10 m paalu, paalutusluokka II, 1.2mm korroosio m 3 / MN RRs115/8 RRs140/10 RR140/10 Tb300x300 RHK Tikkurila- Kerava 4.raide v yli m RR /26/2011

vaikutusalueella on herkkiä rakenteita (esim. voimajohtopylväitä, putkijohtoja) tai kun alueellinen vakavuus on pieni 1.4 1.

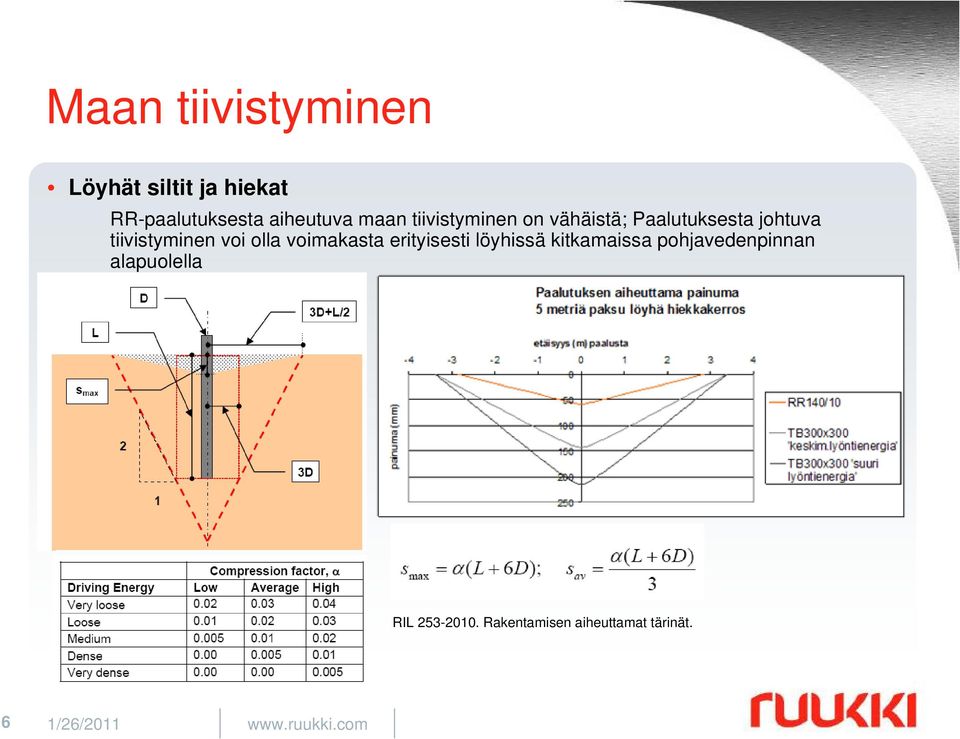

6 Maan tiivistyminen Löyhät siltit ja hiekat RR-paalutuksesta aiheutuva maan tiivistyminen on vähäistä; Paalutuksesta johtuva tiivistyminen voi olla voimakasta erityisesti löyhissä kitkamaissa pohjavedenpinnan alapuolella RIL Rakentamisen aiheuttamat tärinät. 6 1/26/2011

olla voimakasta erityisesti löyhissä kitkamaissa pohjavedenpinnan

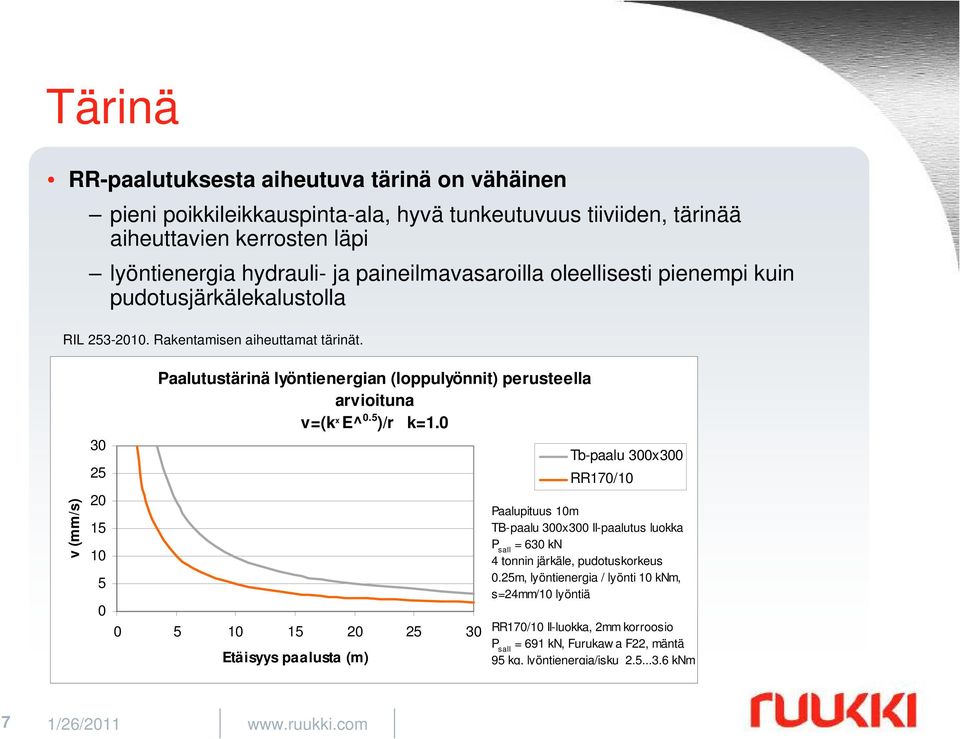

7 Tärinä RR-paalutuksesta aiheutuva tärinä on vähäinen pieni poikkileikkauspinta-ala, hyvä tunkeutuvuus tiiviiden, tärinää aiheuttavien kerrosten läpi lyöntienergia hydrauli- ja paineilmavasaroilla oleellisesti pienempi kuin pudotusjärkälekalustolla RIL Rakentamisen aiheuttamat tärinät. v (mm/s) Paalutustärinä lyöntienergian (loppulyönnit) perusteella arvioituna v=(k x E^0.5 )/r k= Etäisyys paalusta (m) Tb-paalu 300x300 RR170/10 Paalupituus 10m TB-paalu 300x300 II-paalutus luokka P sall = 630 kn 4 tonnin järkäle, pudotuskorkeus 0.25m, lyöntienergia / lyönti 10 knm, s=24mm/10 lyöntiä RR170/10 II-luokka, 2mm korroosio P sall = 691 kn, Furukaw a F22, mäntä 95 kg, lyöntienergia/isku knm 7 1/26/2011

v (mm/s) 30 25 20 15 10 5 0 Paalutustärinä lyöntienergian (loppulyönnit) perusteella arvioituna v=(k x E^0.5 )/r k=1.

8 RR-paalujen asentaminen Paalukoosta RR115 alkaen asentaminen voidaan tehdä betonipaalukalustolla. Hydraulivasarat soveltuvat paalukokoon RR170/10 RR220/12.5 saakka paalujen asennus nopeampaa kuin pudotusjärkälekalustolla paalut yleensä suorempia kevyet peruskoneet -> hyvä liikkuvuus, ei ongelmia paalutusalustan kanssa 8 1/26/2011

5 saakka paalujen asennus nopeampaa kuin pudotusjärkälekalustolla paalut yleensä

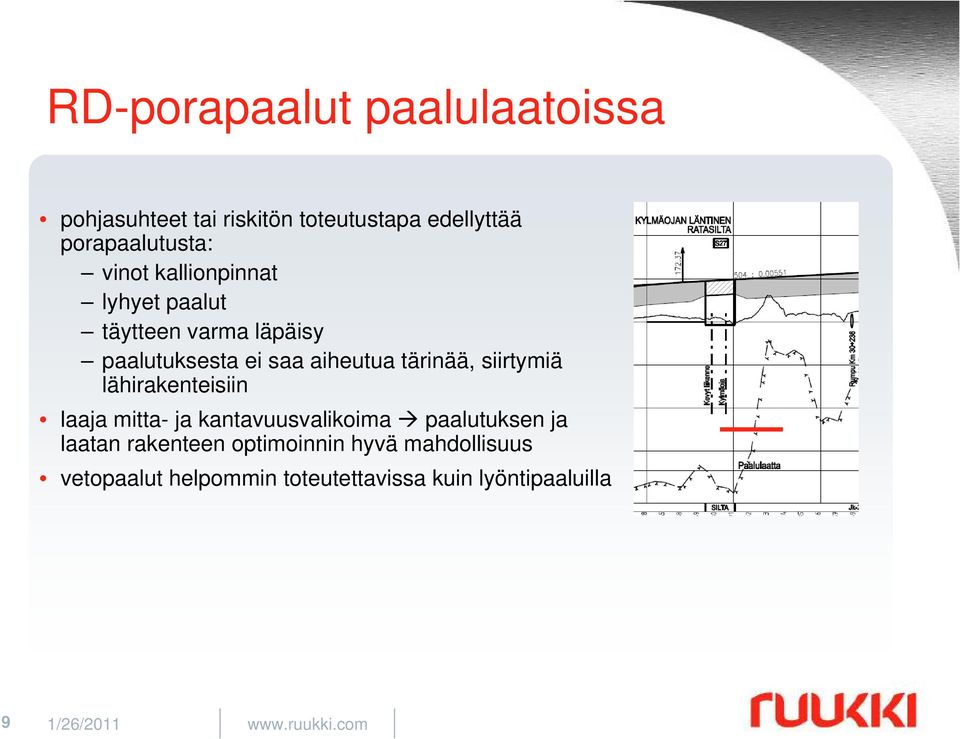

9 RD-porapaalut paalulaatoissa pohjasuhteet tai riskitön toteutustapa edellyttää porapaalutusta: vinot kallionpinnat lyhyet paalut täytteen varma läpäisy paalutuksesta ei saa aiheutua tärinää, siirtymiä lähirakenteisiin laaja mitta- ja kantavuusvalikoima paalutuksen ja laatan rakenteen optimoinnin hyvä mahdollisuus vetopaalut helpommin toteutettavissa kuin lyöntipaaluilla 9 1/26/2011

siirtymiä lähirakenteisiin laaja mitta- ja kantavuusvalikoima paalutuksen ja laatan rakenteen

10 Kiitos! Jari Mara
