1 Kaivantojen turvallisuus miniseminaari RIL Kaivanto-ohje Ohjeet ja suositukset Tommi Hakanen Esityksen sisältö 1. Miksi Kaivanto-ohjetta tarvitaan? 2. Uuden Kaivanto-ohjeen tausta 3. Työturvallisuus kaivantotöissä 4. Lainsäädäntö 5. Kaivantojen vaativuusluokitus 6. Pohjatutkimukset ja ympäristöselvitykset 7. Putkikaivantojen luiskakaltevuuksista

2 Miksi Kaivanto-ohjetta tarvitaan? Kuvat: Tommi Hakanen RIL Kaivanto-ohje Taustaa Eurokoodien nouseminen ensisijaiseksi suunnittelujärjestelmäksi Pohjarakentamisen tekninen kehitys Uusi lainsäädäntö Uusi Kaivanto-ohje korvaa laajasti käytössä olleet julkaisut: RIL Rakennuskaivanto-ohje RIL Putkikaivanto-ohje Ohjeen toimituskuntana SGY:n kaivantotoimikunta täydennettynä RIL:n edustajalla Päätoimittajana Pentti Virkkunen Kaivanto-ohjeesta julkaistu 2. painos 2. painokseen tehty muutamia korjauksia, mm. nosteen aiheuttama murtuma tuetussa kaivannossa. Korjauslehti saatavissa:

3 Työturvallisuus kaivantotöissä Vastuu kaivantotyön turvallisuudesta kuuluu hankkeen kaikille osapuolille: Rakennuttaja Suunnittelija Urakoitsija Kaikki häiriöt, viivästykset ja yllätykset työmaatoteutuksessa vaikeuttavat työmaan hallintaa ja siten välillisesti myös saavuttaa hyvä työturvallisuustaso Erityistä huomiota kiinnitettävä putkikaivantoihin Valtioneuvoston asetus rakennustyön turvallisuudesta VNa 205/ Kaivutyö on tehtävä turvallisesti ottaen huomioon maan geotekniset ominaisuudet, kaivannon syvyys, luiskan kaltevuus ja kuormitus sekä vedestä ja liikenteen tärinästä aiheutuvat vaaratekijät. Jos sortuma saattaa aiheuttaa tapaturman, kaivannon seinämä on tuettava. Luotettavan selvityksen perusteella voidaan kaivannon työturvallisuus toteuttaa luiskaamalla tai porrastamalla kaivanto. Erityisiin toimenpiteisiin sortumisen aiheuttaman tapaturman vaaran välttämiseksi on tarvittaessa ryhdyttävä sateen, kuivumisen tai roudan sulamisen johdosta. Samoin on toimittava, jos kaivetaan eloperäisiä tai hienorakeisia maalajeja tai kahta metriä syvempää, kapeaa kaivantoa tai kun kaivannon yhteydessä tai läheisyydessä suoritetaan tärinää aiheuttavaa työtä taikka kun kaivantoon vaikuttaa raskas ajoliikenne. Tehtäessä kaivutyötä rakennuksen tai muun rakennelman alla tai vieressä on ryhdyttävä ennalta riittäviin tukitoimenpiteisiin sortumisen estämiseksi

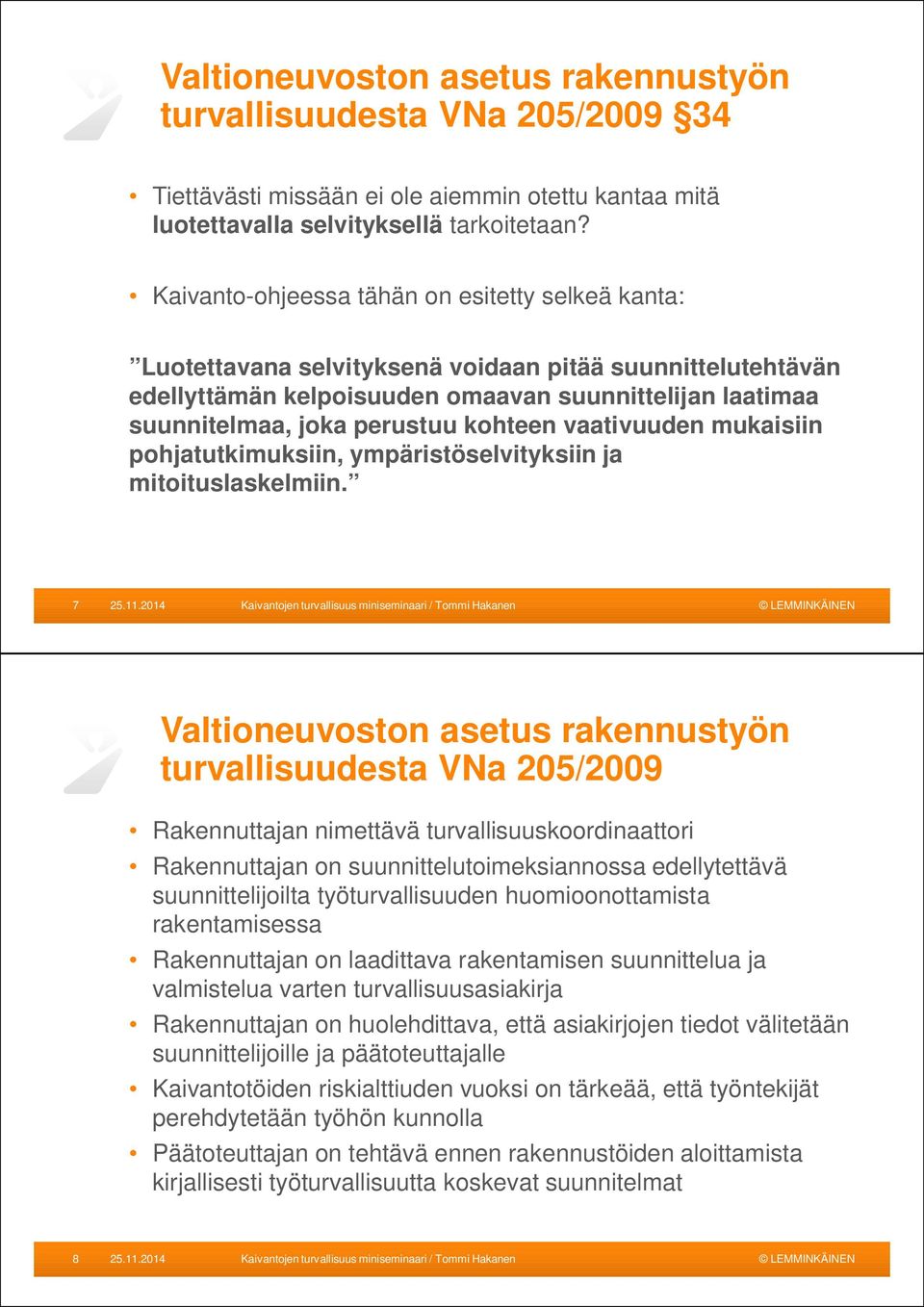

4 Valtioneuvoston asetus rakennustyön turvallisuudesta VNa 205/ Tiettävästi missään ei ole aiemmin otettu kantaa mitä luotettavalla selvityksellä tarkoitetaan? Kaivanto-ohjeessa tähän on esitetty selkeä kanta: Luotettavana selvityksenä voidaan pitää suunnittelutehtävän edellyttämän kelpoisuuden omaavan suunnittelijan laatimaa suunnitelmaa, joka perustuu kohteen vaativuuden mukaisiin pohjatutkimuksiin, ympäristöselvityksiin ja mitoituslaskelmiin Valtioneuvoston asetus rakennustyön turvallisuudesta VNa 205/2009 Rakennuttajan nimettävä turvallisuuskoordinaattori Rakennuttajan on suunnittelutoimeksiannossa edellytettävä suunnittelijoilta työturvallisuuden huomioonottamista rakentamisessa Rakennuttajan on laadittava rakentamisen suunnittelua ja valmistelua varten turvallisuusasiakirja Rakennuttajan on huolehdittava, että asiakirjojen tiedot välitetään suunnittelijoille ja päätoteuttajalle Kaivantotöiden riskialttiuden vuoksi on tärkeää, että työntekijät perehdytetään työhön kunnolla Päätoteuttajan on tehtävä ennen rakennustöiden aloittamista kirjallisesti työturvallisuutta koskevat suunnitelmat

5 Kaivantojen vaativuusluokitus Pohjatutkimukset Kaivannon asiantunteva suunnittelu ja rakentaminen edellyttävät luotettavaa ja kattavaa pohjatutkimustietoutta. Pohjatutkimustietoutta tarvitaan mm. seuraavissa suunnitteluja rakentamisvaiheissa: Kaivannon toiminnallinen suunnittelu Kaivannon ympäristövaikutusten hallinta Kaivannon mitoitus Kaivantotyön riskienhallinta Kaivantotyön työnsuunnittelu Kaivantotyön laadunvarmistus

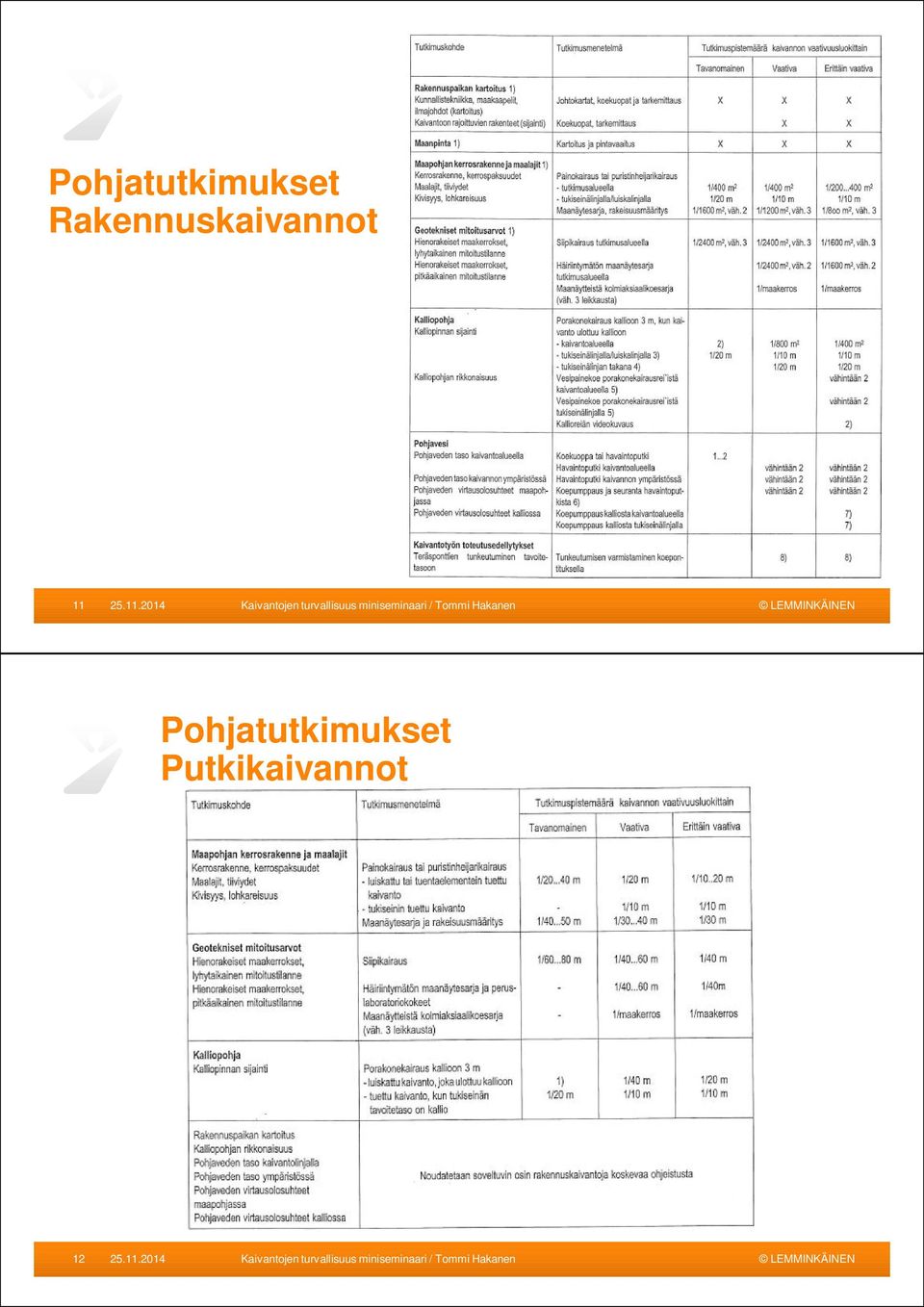

6 Pohjatutkimukset Rakennuskaivannot Pohjatutkimukset Putkikaivannot

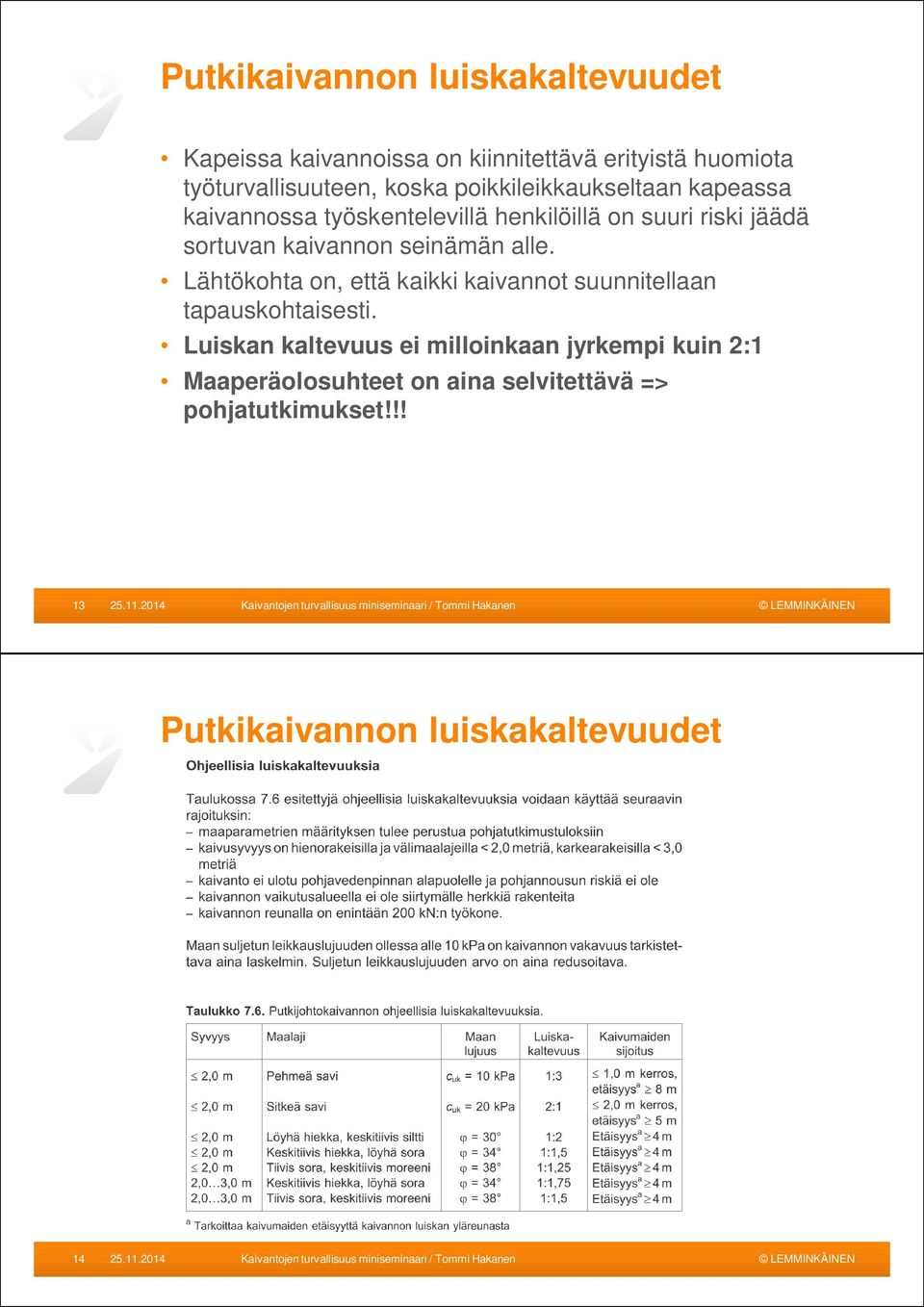

7 Putkikaivannon luiskakaltevuudet Kapeissa kaivannoissa on kiinnitettävä erityistä huomiota työturvallisuuteen, koska poikkileikkaukseltaan kapeassa kaivannossa työskentelevillä henkilöillä on suuri riski jäädä sortuvan kaivannon seinämän alle. Lähtökohta on, että kaikki kaivannot suunnitellaan tapauskohtaisesti. Luiskan kaltevuus ei milloinkaan jyrkempi kuin 2:1 Maaperäolosuhteet on aina selvitettävä => pohjatutkimukset!!! Putkikaivannon luiskakaltevuudet

8 Putkikaivannon luiskakaltevuudet Tekniikka & Talous Taulukkoarvojen haasteita: Mikä on pehmeä savi??? Kuormitukset Kaivumaat Liikennekuorma Olemassa olevat rakenteet Pohjavesiolosuhteet Tärinät Kaivannot suunniteltava tapauskohtaisesti Putkikaivannon luiskakaltevuudet Laskentaesimerkki saven suljetun leikkauslujuuden vaikutuksesta Saven suljettu leikkauslujuus 10 kpa Kaivannon reunalla 20 tn työkone Kaivannon syvyys 2 metriä Saven suljettu leikkauslujuus 20 kpa Kaivannon reunalla 20 tn työkone Kaivannon syvyys 2 metriä LUISKA 1:3 LUISKA 2:1 LOPPUTULOS ON HYVIN ERILAINEN!!!

9 Kiitos! Tommi Hakanen Suunnittelupäällikkö Lemminkäinen Infra Oy Puh
