1 RIL PO 2011 Paalutusohje koulutustilaisuus Ravintola Vaunun auditorio PDA-mittaukset urakoitsijan kannalta

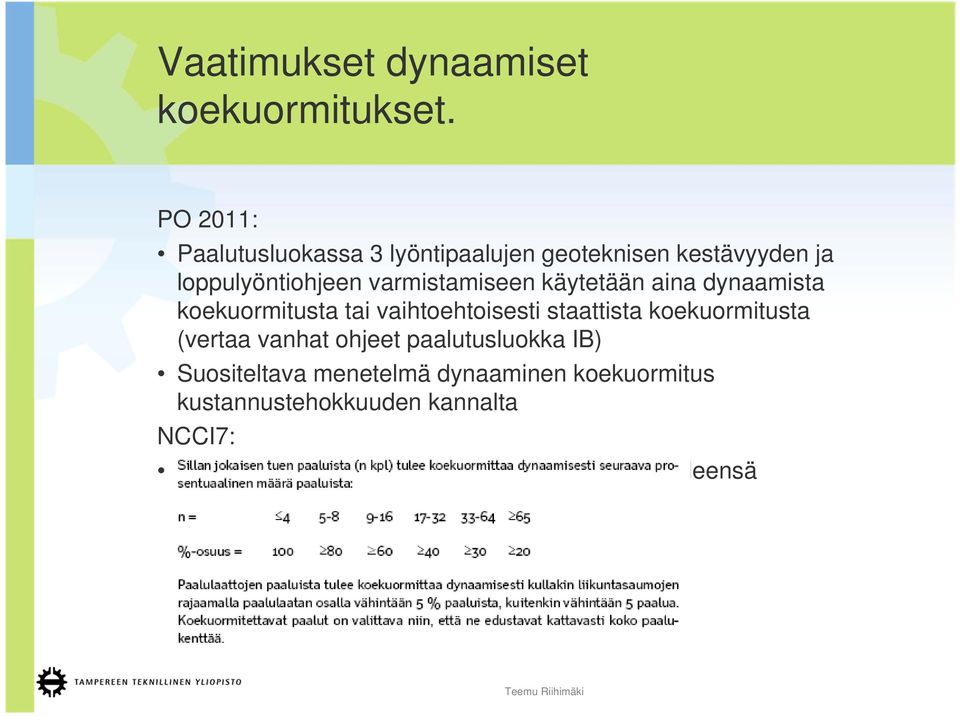

2 Vaatimukset dynaamiset koekuormitukset. PO 2011: Paalutusluokassa 3 lyöntipaalujen geoteknisen kestävyyden ja loppulyöntiohjeen varmistamiseen käytetään aina dynaamista koekuormitusta tai vaihtoehtoisesti staattista koekuormitusta (vertaa vanhat ohjeet paalutusluokka IB) Suositeltava menetelmä dynaaminen koekuormitus kustannustehokkuuden kannalta NCCI7: Lyöntipaalun geotekninen kesävyys osoitetaan yleensä dynaamisilla koekuormituksilla

käytetään aina dynaamista koekuormitusta tai vaihtoehtoisesti staattista koekuormitusta (vertaa vanhat ohjeet

3 Vaatimukset mittaajille ja mittauskalustoille Dynaamisissa kokeissa ja ehjyyskokeissa tulee käyttää tähän tarkoitukseen valmistettuja ja hyväksyttyjä laitteita. Kokeiden tuloksia saavat tulkita vain tällä alalla pätevät henkilöt, joiden tulee tuntea iskuaaltoteoria ja paalutustekniikka ja joilla tulee olla kokemusta kyseisistä maaperäolosuhteista.

Kokeiden tuloksia saavat tulkita vain tällä alalla pätevät henkilöt, joiden tulee

4 Paalutuskalustot Pienpaalut: Hydraulivasarat, paineilmavasarat, täryttimet, hydraulijärkäleet, pudotusjärkäleet Näistä PDA-mittauksissa käytetään hydrauli- ja pudotusjärkäleitä

5 Paalutuskalustot Teräsbetonipaalut: 4-5 tonnin hydraulijärkäleet (tavallisesti Junttan), Lujapienpaaluilla Konepiler

6 Paalutuskalustot Suuret teräsputkipaalut: Hydraulijärkäleet, dieseljärkäleet, pudotusjärkäleet

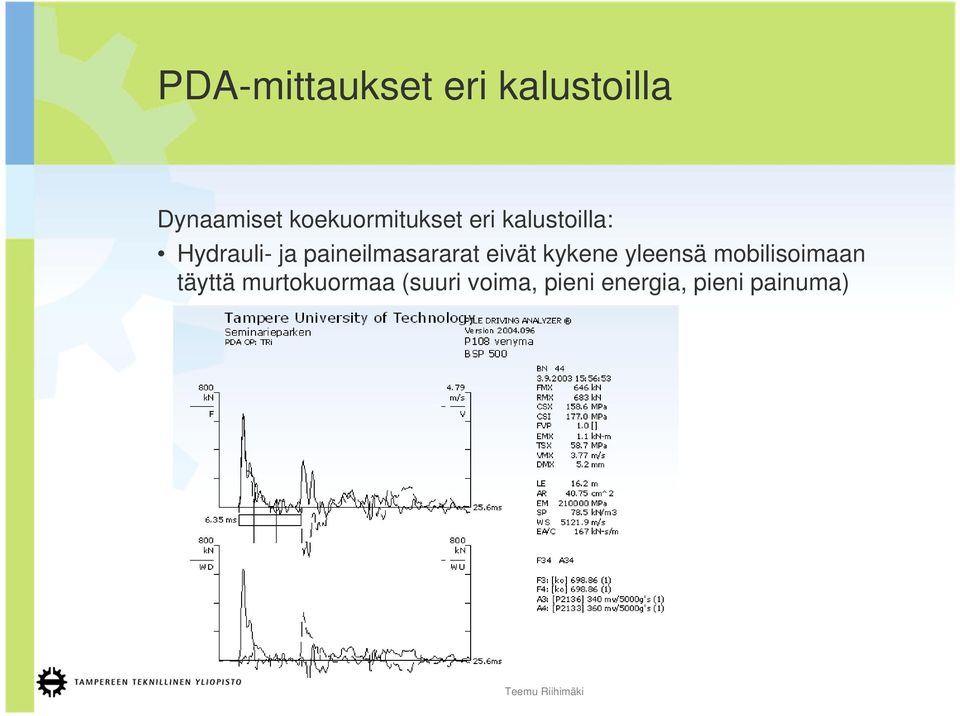

7 PDA-mittaukset eri kalustoilla Dynaamiset koekuormitukset eri kalustoilla: Hydrauli- ja paineilmasararat eivät kykene yleensä mobilisoimaan täyttä murtokuormaa (suuri voima, pieni energia, pieni painuma)

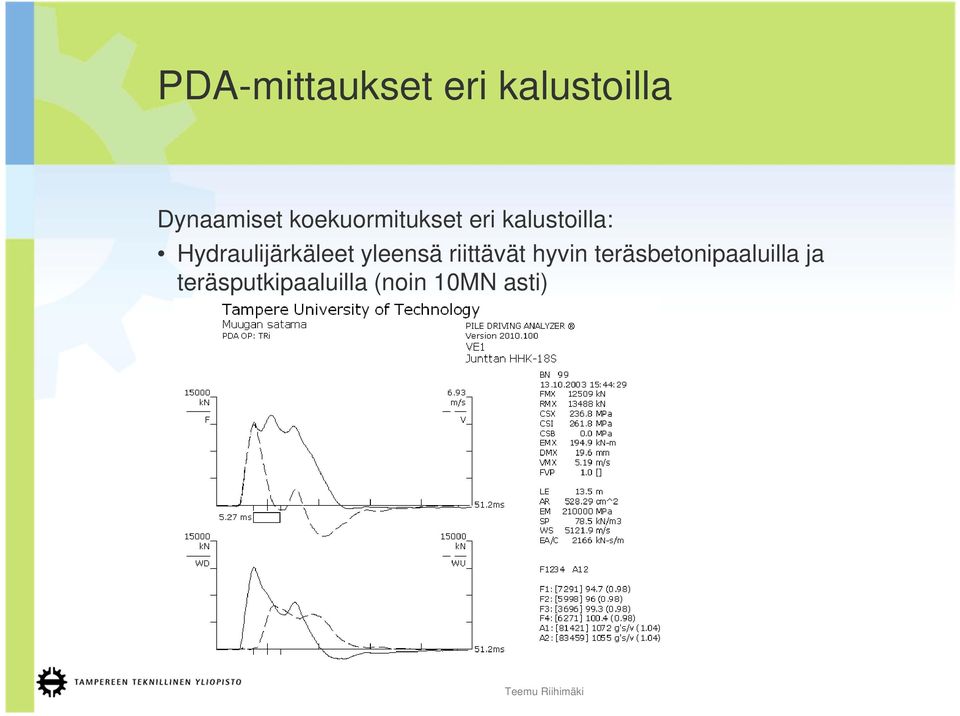

8 PDA-mittaukset eri kalustoilla Dynaamiset koekuormitukset eri kalustoilla: Hydraulijärkäleet yleensä riittävät hyvin teräsbetonipaaluilla ja teräsputkipaaluilla (noin 10MN asti)

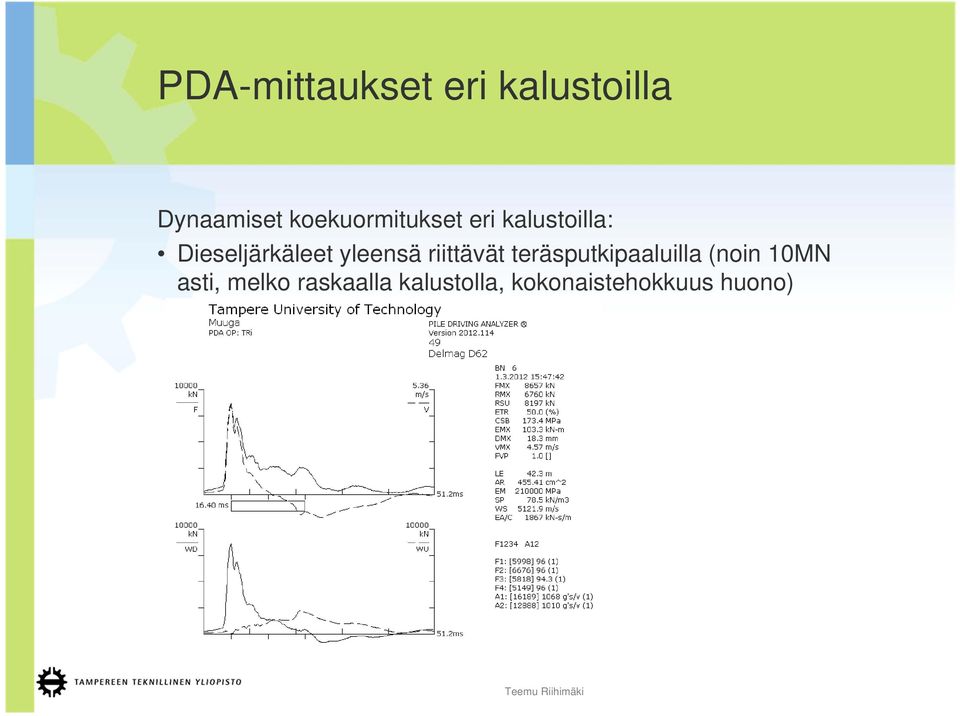

9 PDA-mittaukset eri kalustoilla Dynaamiset koekuormitukset eri kalustoilla: Dieseljärkäleet yleensä riittävät teräsputkipaaluilla (noin 10MN asti, melko raskaalla kalustolla, kokonaistehokkuus huono)

yleensä riittävät teräsputkipaaluilla (noin 10MN

10 PDA-mittaukset eri kalustoilla Dynaamiset koekuormitukset eri kalustoilla: Pudotusjärkäleet, suurpaaluilla välttämätön, kun tavoitellaan suuria murtokuormia

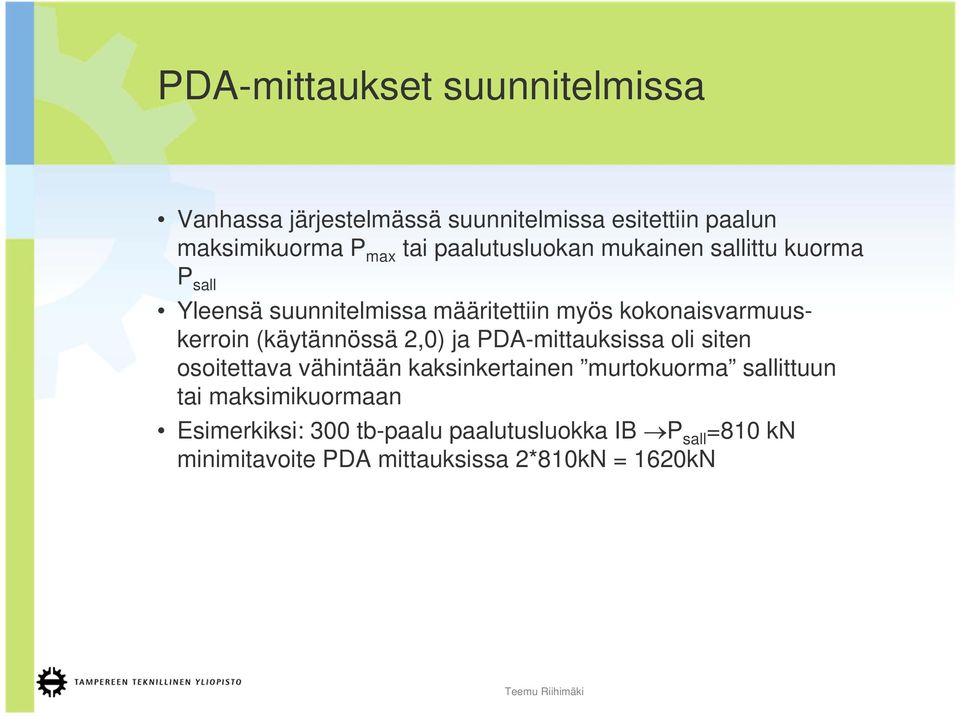

11 PDA-mittaukset suunnitelmissa Vanhassa järjestelmässä suunnitelmissa esitettiin paalun maksimikuorma P max tai paalutusluokan mukainen sallittu kuorma P sall Yleensä suunnitelmissa määritettiin myös kokonaisvarmuuskerroin (käytännössä 2,0) ja PDA-mittauksissa oli siten osoitettava vähintään kaksinkertainen murtokuorma sallittuun tai maksimikuormaan Esimerkiksi: 300 tb-paalu paalutusluokka IB P sall =810 kn minimitavoite PDA mittauksissa 2*810kN = 1620kN

(käytännössä 2,0) ja PDA-mittauksissa oli siten osoitettava vähintään kaksinkertainen murtokuorma sallittuun tai

12 PDA-mittaukset suunnitelmissa Eurokoodin mukaisessa järjestelmässä suunnitelmissa ilmoitetaan paalun maksimimitoituskuorma F c;d Mitoituskuorma sisältää valmiiksi varmuutta Tavoiteltava murtokuorma riippuu mm. suoritettavien mittausten määrästä, tehdäänkö capwap-analyysiä, tukeutuvatko paalut kallioon, yläpuolisen rakenteen jäykkyys Mikä on tavoite PDA-mittauksissa, jos suunnitelmassa on annettu R c;d =810 kn??

13 Kertoimet Korrelaatiokerroin ξ riippuu mittausten lukumäärästä Mallikerroin kohdistuu korrelaatiokertoimeen (kertoimen kerroin) Osavarmuusluku γ paalutyypistä riippumatta 1,2 (kärjen, vaipan ja näiden yhdistetylle kestävyydelle)

korrelaatiokertoimeen (kertoimen kerroin) Osavarmuusluku

14 Geotekninen mitoitus Korrelaatiokertoimet dynaaminen koekuormitus Lukumäärällä n tarkoitetaan geoteknisen kestävyyden kannalta samanlaisissa pohjasuhteissa tehtyjen samanlaisten paalujen mittausten lukumäärää tai osuutta paalujen kokonaismäärästä. Kappalemäärän tai prosenttiosuuden mukaan valitaan se, jonka perusteella saadaan pienempi korrelaatiokerroin. ξ-arvot kerrotaan mallikertoimella 1,05, kun kuormitetaan kitkapaaluja tai paalupituudet vaihtelevat voimakkaasti tai vastaava kokemus dynaamisista koekuormituksiin on vähäinen. ξ-arvot voidaan kertoa mallikertoimella 0,9, kun käytetään signaalinsovitusta. ξ-arvot voidaan kertoa luvulla 0,9 myös ilman signaalinsovitusta silloin, kun paalut tukeutuvat luotettavasti varmistettuun kallioon ja paalun geotekninen kestävyys riippuu lähinnä sen rakenteen kestävyydestä. Mikäli perustuksessa on erilaisia paaluja, niin samanlaisten paalujen ryhmät käsitellään erillisinä, kun paalujen lukumäärää n määritetään. Rakenteilla, jotka ovat riittävän jäykkiä ja lujia siirtämään kuormia heikoilta paaluilta vahvoille paaluille, kertoimet ξ 5 ja ξ 6 voidaan jakaa luvulla 1,1.

ξ-arvot kerrotaan mallikertoimella 1,05, kun kuormitetaan kitkapaaluja tai paalupituudet vaihtelevat voimakkaasti tai vastaava kokemus dynaamisista koekuormituksiin on vähäinen.

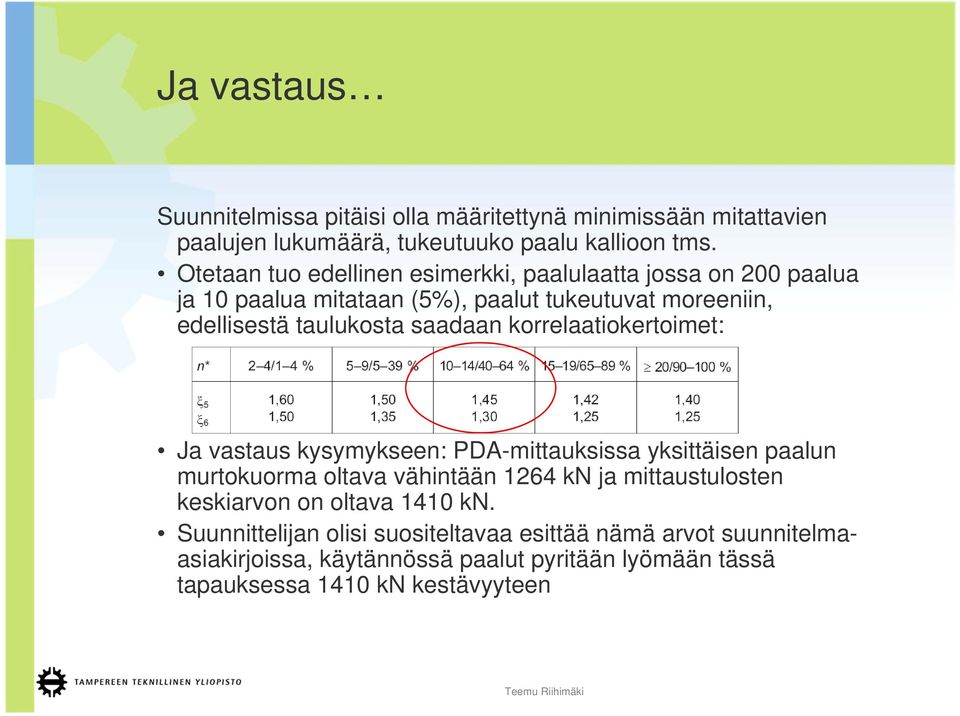

15 Ja vastaus Suunnitelmissa pitäisi olla määritettynä minimissään mitattavien paalujen lukumäärä, tukeutuuko paalu kallioon tms. Otetaan tuo edellinen esimerkki, paalulaatta jossa on 200 paalua ja 10 paalua mitataan (5%), paalut tukeutuvat moreeniin, edellisestä taulukosta saadaan korrelaatiokertoimet: Ja vastaus kysymykseen: PDA-mittauksissa yksittäisen paalun murtokuorma oltava vähintään 1264 kn ja mittaustulosten keskiarvon on oltava 1410 kn. Suunnittelijan olisi suositeltavaa esittää nämä arvot suunnitelmaasiakirjoissa, käytännössä paalut pyritään lyömään tässä tapauksessa 1410 kn kestävyyteen

saadaan korrelaatiokertoimet: Ja vastaus kysymykseen: PDA-mittauksissa yksittäisen paalun murtokuorma oltava vähintään 1264 kn ja mittaustulosten

16 Sallitut jännitykset paalun lyönnissä PO 2011

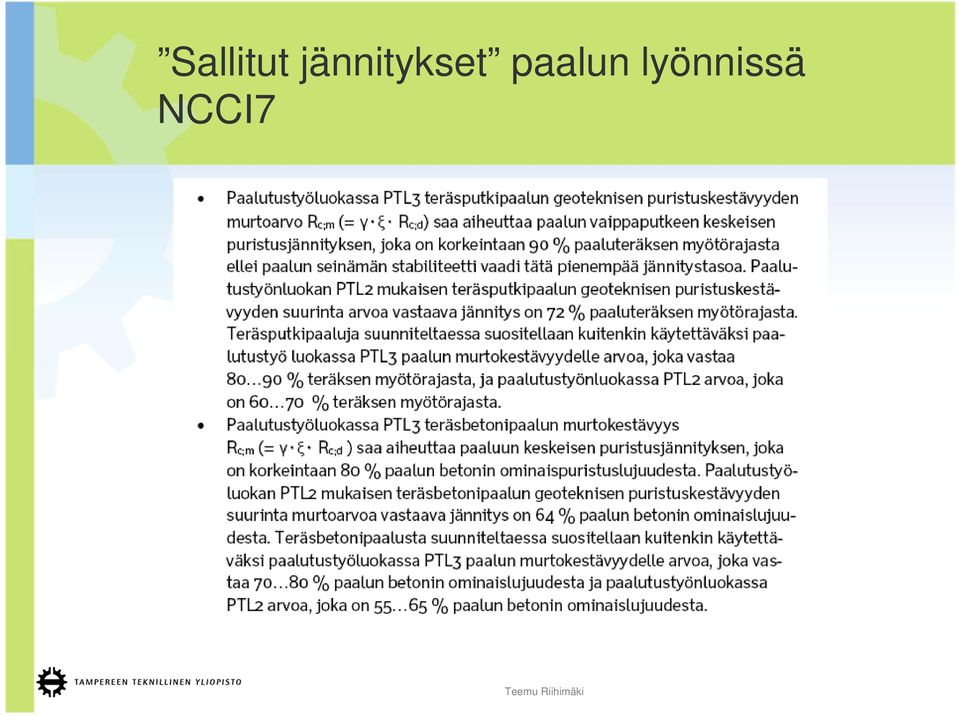

17 Sallitut jännitykset paalun lyönnissä NCCI7

18 Sallitut jännitykset paalun lyönnissä SFS-EN Maata syrjäyttävät paalut

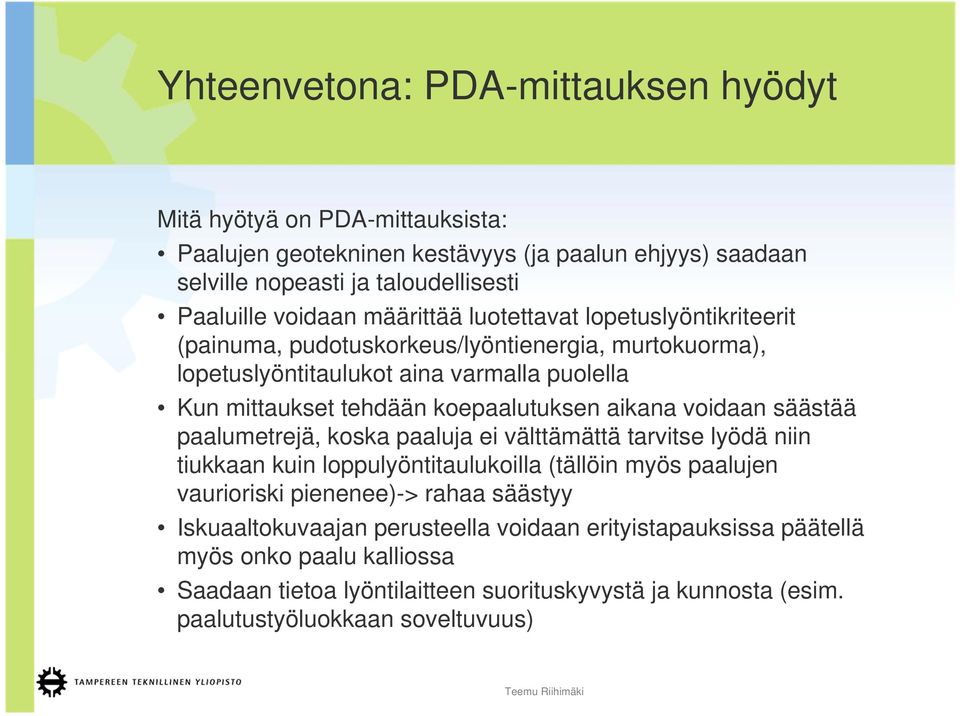

19 Yhteenvetona: PDA-mittauksen hyödyt Mitä hyötyä on PDA-mittauksista: Paalujen geotekninen kestävyys (ja paalun ehjyys) saadaan selville nopeasti ja taloudellisesti Paaluille voidaan määrittää luotettavat lopetuslyöntikriteerit (painuma, pudotuskorkeus/lyöntienergia, murtokuorma), lopetuslyöntitaulukot aina varmalla puolella Kun mittaukset tehdään koepaalutuksen aikana voidaan säästää paalumetrejä, koska paaluja ei välttämättä tarvitse lyödä niin tiukkaan kuin loppulyöntitaulukoilla (tällöin myös paalujen vaurioriski pienenee)-> rahaa säästyy Iskuaaltokuvaajan perusteella voidaan erityistapauksissa päätellä myös onko paalu kalliossa Saadaan tietoa lyöntilaitteen suorituskyvystä ja kunnosta (esim. paalutustyöluokkaan soveltuvuus)

aikana voidaan säästää paalumetrejä, koska paaluja ei välttämättä tarvitse lyödä niin tiukkaan kuin loppulyöntitaulukoilla (tällöin myös paalujen vaurioriski pienenee)-> rahaa säästyy

20 Vaihtoehto 2: staattinen koekuormitus

21 Vaihtoehto 2: staattinen koekuormitus

22 Vaihtoehto 2: staattinen koekuormitus

23 Mistä saa PDA-mittauksia TTY:n mittauspalvelut loppuvat Mittaustoiminta siirtyy Inspecta Oy:lle Kysy päivän tarjous: Teemu Repo Sähköposti:

24 PO 2011 koulutus Kiitoksia mielenkiinnosta! Kysymyksiä?
