Paalutus kivisillä ja lohkareisilla täyttöalueilla. Pekka Ruuti

Koko: px
Aloita esitys sivulta:

Download "Paalutus kivisillä ja lohkareisilla täyttöalueilla. Pekka Ruuti 23.01.2014"

Transkriptio

1 Paalutus kivisillä ja lohkareisilla täyttöalueilla Pekka Ruuti

2 Esityksen sisältö Toteutettuja paalutuskohteita Arabianrannassa, Vuosaaressa sekä Kalasataman alueella. Menetelmät Kustannusvertailu Huomioita rakennuttamiseen ja suunnitteluun YIT 2 Sisäinen

3 YIT 3 Sisäinen

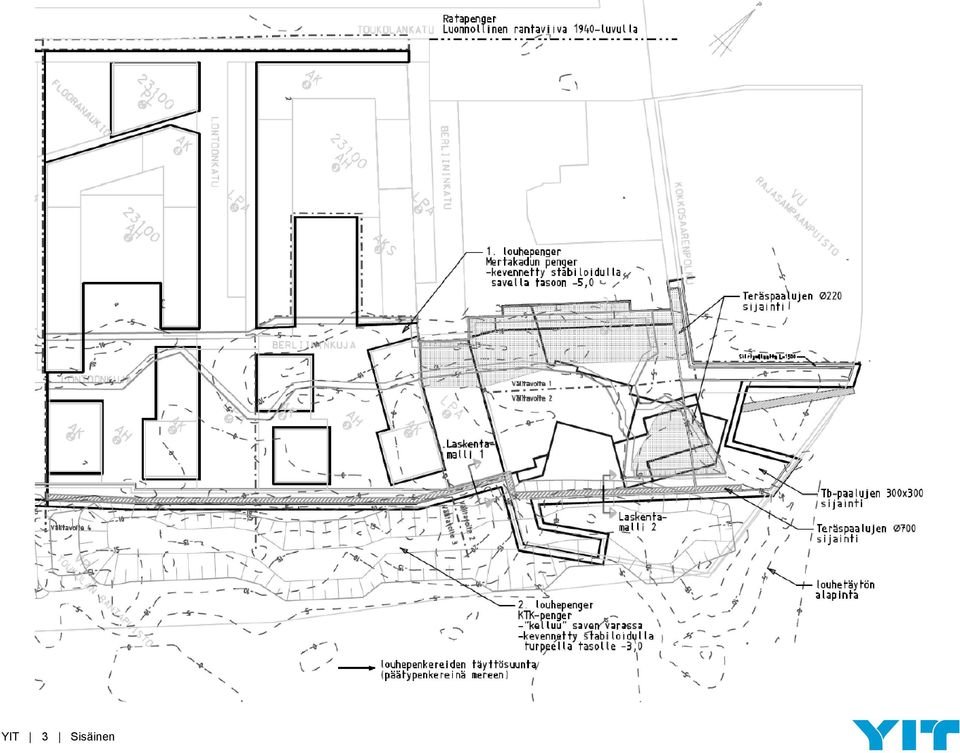

4 Poikkileikkaus Arabianrannasta YIT 4 Sisäinen

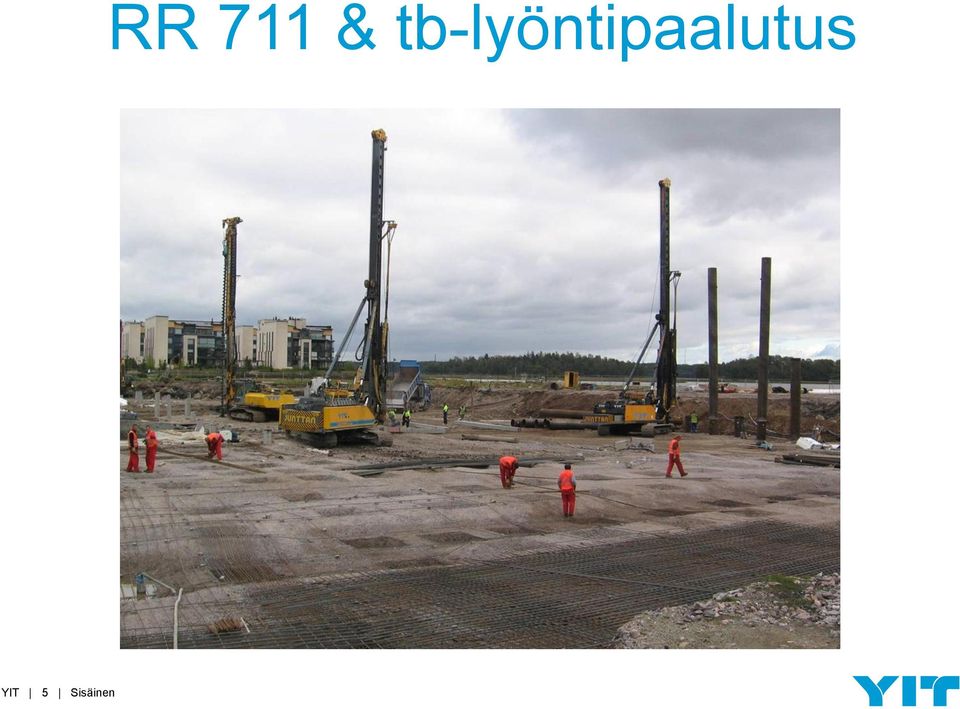

5 YIT 5 Sisäinen RR 711 & tb-lyöntipaalutus

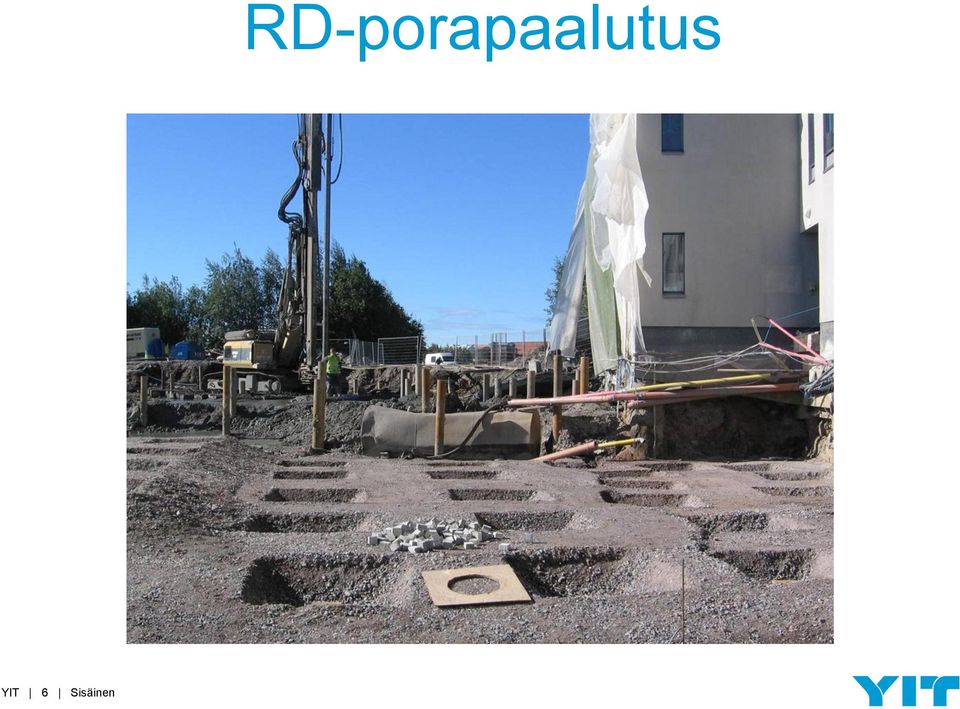

6 YIT 6 Sisäinen RD-porapaalutus

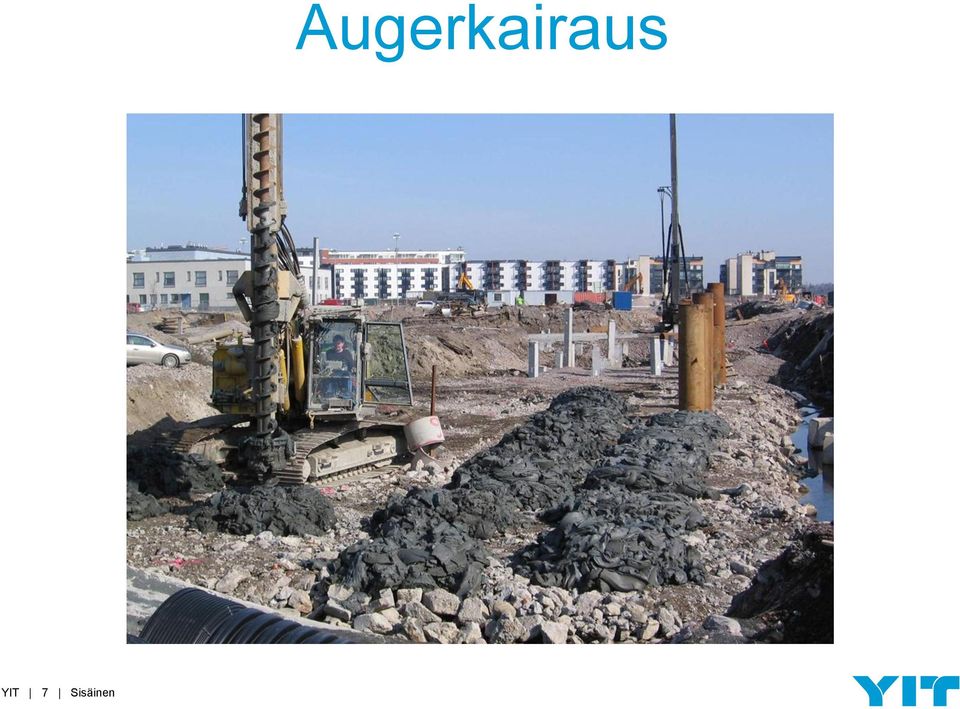

7 YIT 7 Sisäinen Augerkairaus

8 YIT 8 Sisäinen Täytön läpäisy Bauer RGponttitäryllä ja piikillä

9 Täytön läpäisy paksuilla täyttöalueilla Esireikä lyöntipaalukoneen piikillä - täytöt 1 3 m, hidastaa työtä, rasittaa konetta Esireikä kevyellä ponttitäryllä - täytöt 2 5 m, esim. kaivinkone-movax Esireikä raskaalla ponttitäryllä - täytöt 3 8 m, esim. Bauer RG 15/16 Esireikä poraamalla -Esireiän koko varsinaista paalua/ holkkia/ kärkeä suurempi, noin 10-20% Esireikä vibrex-kalustolla - täytöt 5 18 (20)m, esim. Junttan PM 25, koneita Suomessa hyvin vähän Massanvaihto, mahdollinen max. 4 5 m syvyyteen YIT 9 Sisäinen

10 Kustannusvertailu Tb-lyöntipaalu 18 m Teräslyöntipaalu 19 m Porapaalu 22 m Paaluilla sama kantavuus 810 kn. PAALUTYYPPI KERROIN Tb-paalu 300 x 300 IB, ei esireikää 1 Tb-paalu 300 x 300, esireikä lp-koneella 1,1 Tb-paalu 300 x 300, esireikä raskas täry 1,4 RR-lyöntipaalu 220 x 12,5, betoni 3 RD-porapaalu 220 x 12,5, betoni 5 Kohde Toukoranta, Arabianrannassa. Kertoimet riippuvat paalupituudesta. Kohteessa teräspaalut asennettiin korvauspaaluina, jolloin niiden täyttä kantavuuden kapasiteettia ei hyödynnetty. YIT 10 Sisäinen

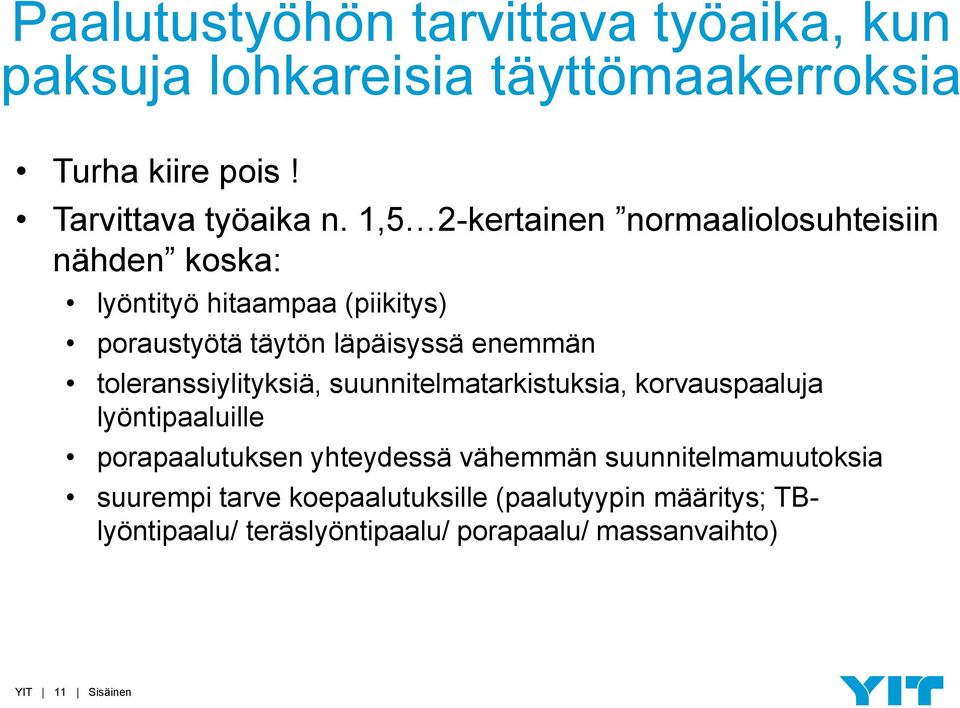

11 Paalutustyöhön tarvittava työaika, kun paksuja lohkareisia täyttömaakerroksia Turha kiire pois! Tarvittava työaika n. 1,5 2-kertainen normaaliolosuhteisiin nähden koska: lyöntityö hitaampaa (piikitys) poraustyötä täytön läpäisyssä enemmän toleranssiylityksiä, suunnitelmatarkistuksia, korvauspaaluja lyöntipaaluille porapaalutuksen yhteydessä vähemmän suunnitelmamuutoksia suurempi tarve koepaalutuksille (paalutyypin määritys; TBlyöntipaalu/ teräslyöntipaalu/ porapaalu/ massanvaihto) YIT 11 Sisäinen

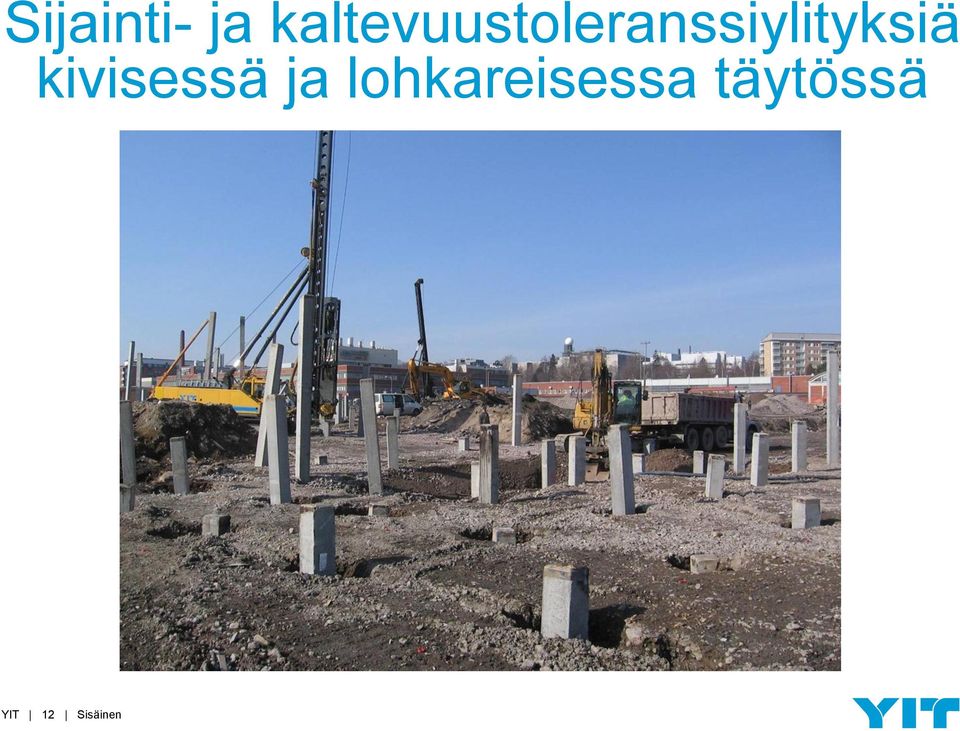

12 Sijainti- ja kaltevuustoleranssiylityksiä kivisessä ja lohkareisessa täytössä YIT 12 Sisäinen

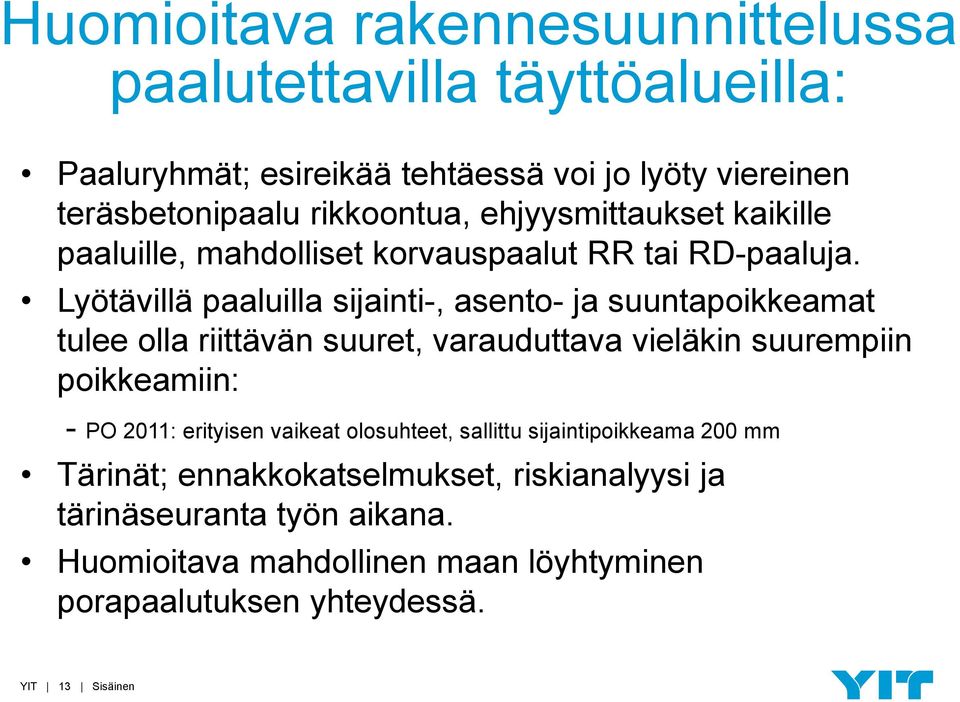

13 Huomioitava rakennesuunnittelussa paalutettavilla täyttöalueilla: Paaluryhmät; esireikää tehtäessä voi jo lyöty viereinen teräsbetonipaalu rikkoontua, ehjyysmittaukset kaikille paaluille, mahdolliset korvauspaalut RR tai RD-paaluja. Lyötävillä paaluilla sijainti-, asento- ja suuntapoikkeamat tulee olla riittävän suuret, varauduttava vieläkin suurempiin poikkeamiin: - PO 2011: erityisen vaikeat olosuhteet, sallittu sijaintipoikkeama 200 mm Tärinät; ennakkokatselmukset, riskianalyysi ja tärinäseuranta työn aikana. Huomioitava mahdollinen maan löyhtyminen porapaalutuksen yhteydessä. YIT 13 Sisäinen

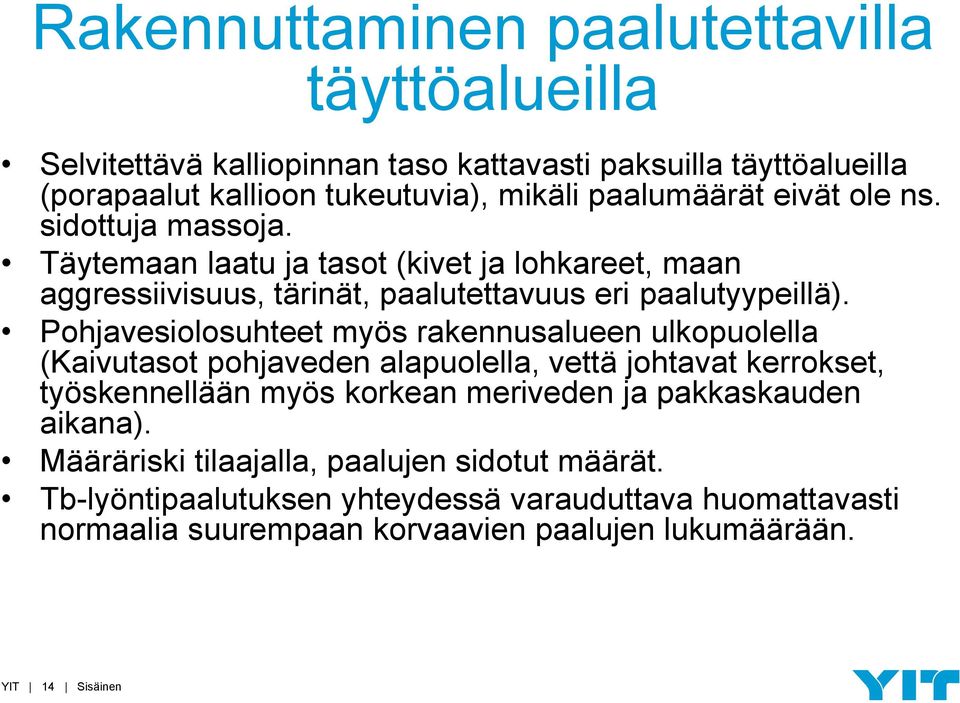

14 Rakennuttaminen paalutettavilla täyttöalueilla Selvitettävä kalliopinnan taso kattavasti paksuilla täyttöalueilla (porapaalut kallioon tukeutuvia), mikäli paalumäärät eivät ole ns. sidottuja massoja. Täytemaan laatu ja tasot (kivet ja lohkareet, maan aggressiivisuus, tärinät, paalutettavuus eri paalutyypeillä). Pohjavesiolosuhteet myös rakennusalueen ulkopuolella (Kaivutasot pohjaveden alapuolella, vettä johtavat kerrokset, työskennellään myös korkean meriveden ja pakkaskauden aikana). Määräriski tilaajalla, paalujen sidotut määrät. Tb-lyöntipaalutuksen yhteydessä varauduttava huomattavasti normaalia suurempaan korvaavien paalujen lukumäärään. YIT 14 Sisäinen

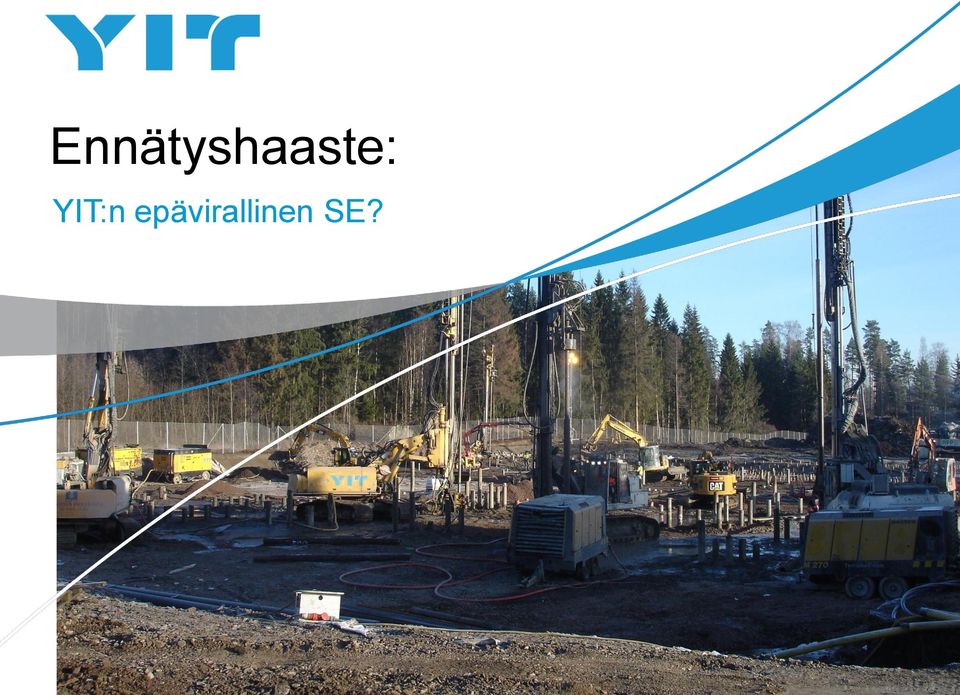

15 Ennätyshaaste: YIT:n epävirallinen SE?

16 YIT:n toteuttama epävirallinen SE Fortum Power and Heat Oy, Järvenpään CHP-voimalaitos Epävirallinen Suomen ennätys, tehty vuodenvaihteessa RD220 porapaaluja noin m alle 3 kuukaudessa! Enimmillään 6 kpl porapaalutuskoneita työmaalla. YIT 16 Sisäinen

17
