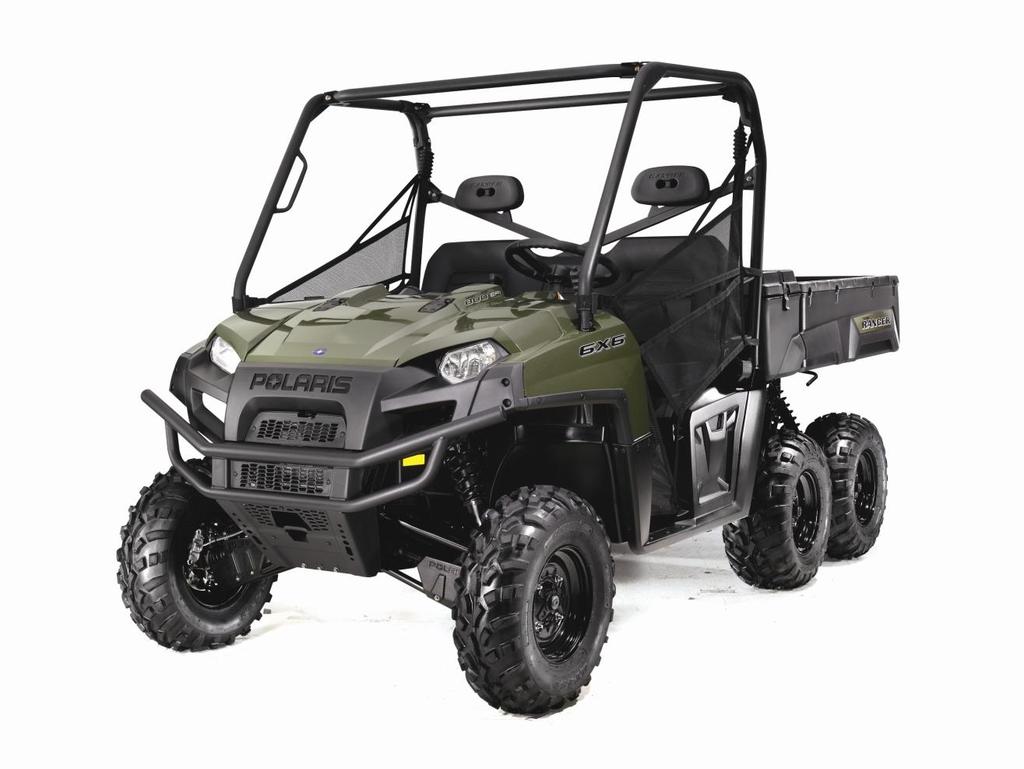

1 2011 RANGER 800 XP 4 x RANGER 800 HD EPS 4 x RANGER 800 CREW 4 x RANGER x 6 OMISTAJAN KÄSIKIRJA

2 Sisältö JOHDANTO... 3 TAKUUEHDOT... 3 Ajoneuvon tunnistetiedot... 7 TURVALLISUUS... 8 Varoitustarrat ja niiden sijainti... 8 Kuljettajan turvallisuus AJONEUVON RAKENNE JA HALLINTALAITTEET Ajoneuvon osat Kojelauta Kytkimet ja merkkivalot Vetokoukun silmukka Jarrupoljin Kaasupoljin Säädettävä ohjauspyörä Pysäköintijarrun käyttövipu Istuimen irrottaminen Polttoainesäiliön korkki Sähköinen ohjaustehostin (EPS) Turvaverkot Turvavyöt Turvakehikko Tavaralokerot Mittaristo AJONEUVON KÄYTTÖ Sisäänajo Ennen ajoa tehtävät tarkastukset Moottorin käynnistäminen Moottorin sammuttaminen Jarruttaminen Liikkeelle lähtö Ajaminen matkustajan kanssa Liukkaalla ajaminen Esteiden ylittäminen Ajaminen ylämäkeen Ajaminen rinteessä

3 Ajaminen alamäkeen Vedessä ajaminen Peruuttaminen Ajoneuvon pysäköiminen Kuorman kuljettaminen Kuorman vetäminen Kuormalavan kipin käyttö Neliveto (AWD) PÄÄSTÖRAJOITUSTEN TÄYTTÄMINEN HUOLTO Määräaikaishuollot Voitelusuositukset Moottorin imuilman rajoitin Moottoriöljy Voimansiirron öljyhuolto Sytytystulpat Jäähdytysjärjestelmä Ohjaustehostin Variaattori Toimenpiteet ajoneuvon uppoamisen jälkeen Ilmansuodatin Polttoainesuodatin Äänenvaimennin Kaasupoljin Jarrut Ohjauslaitteisto Jousituksen säädöt Renkaat Valot Sulakkeet Akku Puhdistus ja säilytys RANGERIN kuljetus TEKNISET TIEDOT POLARIS-TUOTTEITA VIANETSINTÄ HUOLTOMERKINNÄT

4 JOHDANTO TERVETULOA POLARIS-TIIMIIN Olet valinnut laadukkaan Polaris-ajoneuvon. Ne ovat luokissaan edelläkävijöitä ja tunnettuja laadustaan. Ajoneuvon turvallisen käytön kannalta on tärkeää tutustua huolellisesti tähän omistajan käsikirjaan ja noudattaa siinä annettuja ohjeita. Ajoneuvon käyttö sisältää aina vakavan onnettomuuden tai pahimmillaan hengen menetyksen riskin. Riskien tiedostaminen ja niiden välttäminen on ehdottoman tärkeää. Käsikirjasta löytyvät ohjeet ajoneuvon päivittäisten tarkastusten sekä huoltotoimenpiteiden tekemiseen. Polaris suosittelee suurempien huoltojen ja korjausten teettämistä valtuutetussa Polaris-huoltopisteessä. Paikallinen Polaris-kauppiaasi tuntee tuotteen perinpohjaisesti ja on valmis auttamaan kaikissa ongelmatilanteissa. Häneltä löytyvät myös laadukkaat Polaris-lisävarusteet ja tarvikkeet. TAKUUEHDOT Takuuaika on 24 kuukautta ostopäivästä lukien (yksityiskäyttö). Huoltotaulukossa X-merkityt kohteet on suoritettava valtuutetussa Polaris-huoltopisteessä. Takuu ei korvaa normaalisti kuluvia osia kuten ketjua, renkaita tai voimansiirron hihnaa. Takuu raukeaa, jos ajoneuvoon tehdään rakenteellisia muutoksia tai sitä käytetään kilpailuissa. Takuu ei korvaa virheellisestä käytöstä aiheutuvia vaurioita. Takuukortin allekirjoitus vastaa takuusopimusta. Suoritetut huollot merkitään ohjekirjan lopussa olevaan huoltokorttiin sekä mukana tulevaan huoltovihkoon. Brandt-Polaris Oy Huolto-osasto Copyright 2011 Polaris Sales Inc. Kaikki tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä olevaan tuotetietoon. Jatkuvan tuotekehityksen vuoksi joitakin rakenteiden yksityiskohtia on voitu muuttaa julkaisun painamisen jälkeen. Julkaisun osittainenkin lainaaminen tai kopiointi on kiellettyä. 3

5 TAKUUKORTIN TÄYTTÖOHJE POLARIS TAKUUKORTTI / WARRANTY CARD (malli) Takuukortin täyttö tapahtuu Extranetin avulla sähköisesti. HUOM! Allekirjoitukset tulostuksen jälkeen! 4

6 JOHDANTO RANGER on maastoajoneuvo. Tutustu lakeihin ja säädöksiin, jotka koskevat maastoajoneuvoja. Seuraavia varoitusmerkintöjä käytetään tässä kirjassa ja ajoneuvon varoitustarroissa. Ne kiinnittävät huomiota tilanteisiin, joissa kuljettajan turvallisuus on vaarassa tai ajoneuvo voi vahingoittua. Tutustu niiden merkityksiin. Huutomerkki kiinnittää huomion seikkoihin, joissa on henkilövahingon vaara. WARNING - VAROITUS! Varoittaa vakavan onnettomuuden tai hengen menettämisen riskistä. CAUTION - VAROITUS Onnettomuuden tai ajoneuvon vaurioitumisen riski saattaa kasvaa. NOTICE - HUOMAA: Merkintä kertoo ajoneuvon vaurioitumisen mahdollisuudesta. Kieltomerkki osoittaa, mitä EI SAA tehdä, jotta vaara vältetään. Kehotusmerkki osoittaa, mitä TÄYTYY tehdä, jotta vaara vältetään. 5

7 JOHDANTO VAROITUS! Varoitusten laiminlyönti voi johtaa vakavaan vahinkoon tai hengenvaaraan. POLARIS RANGER ei ole lelu. Tämän ajoneuvon käsittely on erilaista kuin muiden ajoneuvojen. Törmääminen johonkin tai ajoneuvon kaatuminen voi tapahtua yllättäen aivan tavallisissa tilanteissa, kuten kääntyessä tai ajettaessa rinteessä tai esteen yli, jos kuljettaja ei ennakoi tilanteita. Lue Omistajan käsikirja. Tutustu huolella kaikkiin varoituksiin, turvallisuus- ja ajoohjeisiin, ennen kuin alat käyttää ajoneuvoa. Säilytä tämä käsikirja ajoneuvossa. Tämä ajoneuvo on tarkoitettu vain aikuisten käyttöön. Älä kuljeta tätä ajoneuvoa, jos olet alle 16-vuotias (Suomessa alle 15 vuotta). Alle 12-vuotias ei saa olla matkustajana tässä ajoneuvossa. Matkustajan jalkojen täytyy ylettyä lattialle ja käsien turvakahvoihin. Älä anna ajoneuvoa vieraan käyttöön, ellei hän ole lukenut tätä käsikirjaa ja kaikkia varoitustarroja. Kiinnitä turvaverkot aina ennen ajoa. Pidä kädet ja jalat aina ajoneuvon sisäpuolella. Polaris ja luonto Polaris on sitoutunut täyttämään viranomaisten laatimat, luontoa suojelevat määräykset kaikkialla maailmassa. Polaris toivoo myös asiakkaidensa ottavan huomioon luonnonsuojelun vaatimukset ja toimivan vastuullisesti. Maastoajoneuvoa tulisi käyttää vain niille osoitetuilla alueilla ja reiteillä. 6

8 JOHDANTO Ajoneuvon tunnistetiedot Kirjoita muistiin ajoneuvosi moottorin, rungon ja virta-avaimen tunnistetiedot seuraaville, niille varatuille riveille. Sijoita vara-avain erilleen käyttämästäsi virta-avaimesta. Virtaavaimesta saat teetettyä kopion vain käyttämällä alkuperäistä virta-avainta mallina. Jos hukkaat molemmat virta-avaimet, virtalukko pitää vaihtaa. Rungon numero (4X4, 6X6) Rungon numero (Crew) XXXX Avaimen numero Moottorin sarjanumero Ajoneuvon tyyppi ja malli: Rungon numero: Moottorin sarjanumero: Virta-avaimen numero: 7

9 TURVALLISUUS Varoitustarrat ja niiden sijainti Noudata ajoneuvon eri osiin sijoitettujen varoitustarrojen ohjeita. Jos tässä omistajan käsikirjassa olevat varoitustekstit poikkeavat ajoneuvon varoitustarroista, noudata ajoneuvossa olevien varoitustarrojen ohjeita. Jos varoitustarra irtoaa tai kuluu lukukelvottomaksi, tilaa uusi Polaris-kauppiaaltasi. Jokaisessa varoitustarrassa sekä tässä kirjassa on tunnistenumero tilauksen helpottamiseksi. Kuormalava / Matkustaja / Rengaspaineet VAROITUS! Siirrä helposti syttyvät materiaalit kauemmaksi tankkauksen ajaksi. VAROITUS! Matkustaja voi pudota kyydistä ja loukkaantua. Älä koskaan kuljeta matkustajaa kuormalavalla. VAROITUS! Suurin sallittu kuorma lavalla: 4X4 ja Crew: 455 kg 6X6: 567 kg Säilytyslokerossa 113 kg VAROITUS! VÄÄRÄ RENGASPAINE TAI YLIKUORMA voi aiheuttaa ajoneuvon hallinnan menettämiseen, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. RENGASPAINEET: RANGER 4X4 edessä 0,7 bar (69 kpa), takana 0,7 bar (69 kpa) RANGER 6X6 edessä 0,7 bar (69 kpa), keskellä 0,7 bar (69 kpa), takana 0,7 bar (69 kpa) RANGER Crew edessä 0,8 bar (83 kpa), takana 1,1 bar (110 kpa) KUORMAN KANTOKYKY (sis. kuljettaja, matkustajat, kuorma, lisävarusteet) RANGER 4X4: 682 kg RANGER 6X6: 907 kg RANGER Crew: 795 kg Hidasta vauhtia ja varaudu pidempiin jarrutusmatkoihin, kun kuljetat kuormaa. Liian suuri, huolimattomasti sidottu, liian pitkä tai toispuoleisesti sijoitettu kuorma vaikeuttaa ajoneuvon hallittavuutta. Kuorma tulee keskittää ja sijoittaa mahdollisimman alas. Vähennä vauhtia tai kuormaa vaikeassa maastossa. Ole erityisen varovainen, jos kuorma ylittää tavaratilan mitat. TUTUSTU OMISTAJAN KÄSIKIRJAN KUORMAUSOHJEISIIN. (4X4 ja 6X6) (Crew)

10 TURVALLISUUS Varoitustarrat ja niiden sijainti Kuljettajan ikärajoitus Vaihdevivun käyttö Yleiset varoitukset Varoitus voimansiirrosta Varoitus voimansiirrosta VAROITUS! Moottorin voimansiirron variaattorilaitteiston suojakannen alla olevat liikkuvat osat voivat aiheuttaa vakavan onnettomuuden. Älä koskaan käytä ajoneuvoa voimansiirron suojukset poistettuna. Älä tee rakenteellisia muutoksia moottoriin tai voimansiirtoon. Moottorin virittäminen tai muut ajoneuvon rakennemuutokset heikentävät ajoneuvon turvallisuutta. Kuljettajan ikärajoitus VAROITUS! Alle 16-vuotiaat eivät saa käyttää tätä ajoneuvoa. Nuorilla henkilöillä riski ajoneuvon hallinnan menettämiseen on suuri. Hallinnan menetys voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Älä kuljeta tätä ajoneuvoa, jos olet alle 16-vuotias (Suomessa alle 15 vuotta)

11 TURVALLISUUS Varoitustarrat ja niiden sijainti Vaihdevivun käyttö VAROITUS Käytä vaihteistoa vain, kun ajoneuvo on paikoillaan ja moottori käy tyhjäkäyntiä. Näin vältät vaurion voimansiirrossa. Yleiset varoitukset VAROITUS! Ajoneuvon väärä käyttö voi johtaa vakavaan loukkaantumiseen tai hengen menettämiseen. ÄLÄ KOSKAAN KÄYTÄ TÄTÄ AJONEUVOA AINA: liian suurilla nopeuksilla taitoihisi tai olosuhteisiin nähden. alkoholin tai muiden huumaavien aineiden vaikutuksen alaisena. rinteissä, jotka ovat jyrkempiä kuin 15 astetta. yleisillä teillä. useamman kuin kahden (Crew: viiden) matkustajan kuljettamiseen. Matkustajan tulee olla sen kokoinen, että hänen jalkansa ylettyvät lattiaan ja kätensä turvakahvoihin. kestopäällysteellä. Kova alusta vaikeuttaa ajoneuvon hallittavuutta. varustettuna muilla kuin alkuperäisillä Polaris-lisävarusteilla. Käytä turvavyötä. Ajoneuvon kaatuminen voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Kiinnitä turvaverkot ja pidä kädet ja jalat ajoneuvon sisäpuolella. Käytä viranomaisten hyväksymää kypärää ja ajolaseja. Hiljennä vauhtia ja ole erityisen varovainen, kun kyydissä on matkustaja. Vältä jyrkkiä käännöksiä. Älä kaasuta voimakkaasti, kun käännyt. Peruuta hitaasti. Vältä nopeita käännöksiä tai äkkinäisiä jarrutuksia. Varmista, että matkustaja on tutustunut turvallisuusohjeisiin. TUTUSTU HUOLELLISESTI OMISTAJAN KÄSIKIRJAAN. NOUDATA OHJEITA JA VAROITUKSIA. (4X4 ja 6X6) (Crew)

12 TURVALLISUUS Kuljettajan turvallisuus VAROITUS! Turvallisuusohjeiden tai ajoneuvon säännöllisen huollon laiminlyönti voi johtaa onnettomuuteen tai hengenvaaraan. Lue tämä ohjekirja ja kaikki varoitustarrat huolellisesti. Noudata ajoneuvon käytöstä annettuja ohjeita. Älä anna kenenkään alle 16-vuotiaan käyttää tätä ajoneuvoa. Älä ota matkustajaa kyytiin, ennen kuin sinulla on riittävästi ajokokemusta RANGERILLA. Alle 12-vuotias ei saa olla matkustajana tässä ajoneuvossa. Matkustajan jalkojen täytyy ylettyä lattialle ja käsien turvakahvoihin. Sekä ajajan että matkustajan tulee aina käyttää suojakypärää ja turvavyötä. Kiinnitä aina suojaverkot, ennen kuin lähdet liikkeelle. Pidä aina kädet ja jalat ajoneuvon sisäpuolella. Pidä ajon aikana molemmat kädet ohjauspyörällä. Älä anna ajoneuvoa vieraan käyttöön, ellei hän ole lukenut tätä käsikirjaa ja kaikkia varoitustarroja. Vähennä ajoneuvon kaatumisen riskiä olemalla erityisen varovainen, kun ylität esteitä, ajat rinteessä, jarrutat ja käännyt. Tämä ajoneuvo on tarkoitettu vain maastokäyttöön. Sillä ei saa ajaa yleisillä teillä. Vältä kestopäällysteellä tai muulla kovalla alustalla ajamista. Älä koskaan nauti alkoholia tai muita huumaavia aineita, ennen kuin lähdet ajamaan tai ajon aikana. Älä aja liian suurella nopeudella. Käytä ajoneuvoa olosuhteisiin, maaperän laatuun sekä taitoihisi nähden sellaisella nopeudella, että riskejä ei pääse syntymään. Älä temppuile. Vältä tietoisesti näyttämisen tarvetta. 11

13 TURVALLISUUS Kuljettajan turvallisuus Tarkasta ajoneuvo huolellisesti ennen jokaista käyttöönottoa. Noudata ajoneuvolle laadittua ennen ajoa tehtävien tarkastusten listaa sekä suositeltuja huoltovälejä. Aja vain sellaista nopeutta, että voit varmasti nähdä edessäsi olevan ajoreitin ja edetä turvallisesti. Ole varuillasi vaihtelevassa maastossa. Noudata kääntymisohjeita. Harjoittele kääntymistä hitaissa nopeuksissa. Jos ajoneuvo on joutunut onnettomuuteen, tarkastuta se aina valtuutetussa Polarishuoltopisteessä ennen käyttöön ottamista. Älä koskaan aja rinteessä, joka on liian jyrkkä ajoneuvolle tai ajotaidoillesi. Harjoittele ensin loivemmissa rinteissä. Noudata tässä kirjassa annettuja ohjeita ylä- ja alamäkeen ajamisesta. Ennen nousemista ylämäkeen tarkasta maaperän laatu ja etsi hyvät ajolinjat. Älä yritä nousua erityisen liukkaissa olosuhteissa tai löysällä alustalla. Älä kaasuta voimakkaasti kesken nousun tai vaihda vaihdetta. Älä aja vauhdilla mäen harjan yli. Noudata ohjeita alamäkeen ajamisesta ja rinteessä jarruttamisesta. Tarkasta maaperä ja etsi hyvät ajolinjat ennen rinteen laskeutumista. Etene hitaasti. Vältä laskeutumasta rinteeseen nähden viistosti. Aja mahdollisimman suoraan alas. Tutustu aina huolellisesti uuden alueen maasto-olosuhteisiin. Älä yritä ajaa suurien kivien tai puunrunkojen yli. Noudata toisaalla tässä kirjassa annettuja neuvoja. Ole erityisen huolellinen liukkaalla alustalla, kuten jäällä. Aja hitaasti luistoja vältellen. Vältä syvässä vedessä tai voimakkaassa virrassa ajamista. Märät jarrut vähentävät jarrutustehoa. Kokeile jarruja heti vedestä nousemisen jälkeen. Tarvittaessa kuivaa ne painamalla jarrupoljinta kevyesti ajon aikana muutamia kertoja. Ennen kuin lähdet peruuttamaan, varmista, ettei ajoneuvon takana ole ihmisiä tai esteitä. Peruuta hitaasti. Vältä nopeita ohjausliikkeitä. Käytä vain valmistajan suositusten mukaisia renkaita. Huolehdi oikeista rengaspaineista. Älä tee mitään rakenteellisia muutoksia ajoneuvoon. Kaikkien ajoneuvoon asennettavien lisävarusteiden tulee olla Polariksen hyväksymiä sekä valmistajan antamien ohjeiden mukaisesti asennettuja. 12

14 TURVALLISUUS Kuljettajan turvallisuus Älä ylitä ajoneuvokohtaista kuormasuositusta. Kuorman painon tulee olla oikein jakautunut ja kuorma sidottu huolellisesti. Aja alhaisemmalla nopeudella ja noudata kuorman kuljettamisen tai hinaamisen ohjeita. Huolehdi, että jarrutusetäisyyttä on riittävästi. Kytke pysäköintijarru, ennen kuin nouset ajoneuvosta. Paina aina jarrupoljinta, ennen kuin kytket tai vapautat pysäköintijarrun. Sammuta moottori aina ennen tankkausta. Nosta kanisterit pois kuormalavalta, ennen kuin täytät ne. Tankkaa vain ulkona tai hyvin tuulettuvassa tilassa. Bensiini on helposti syttyvää. Lue ohjeet polttoaineen käsittelystä, sivu 15. Poista avain virtalukosta, kun ajoneuvoa ei käytetä. 13

15 TURVALLISUUS Kuljettajan turvallisuus VAROITUS! RANGERIN käyttö ohjeiden vastaisesti voi johtaa ajoneuvon hallinnan menettämiseen ja onnettomuuteen. Noudata kaikkia turvallisuusohjeita, joita annetaan tässä kirjassa. Lue osio AJONEUVON KÄYTTÖ ja opettele oikea ajotekniikka. Ikärajoitukset Tämä ajoneuvo on tarkoitettu vain AIKUISTEN KÄYTTÖÖN. Älä kuljeta tätä ajoneuvoa, jos olet alle 16-vuotias (Suomessa alle 15 vuotta). Alle 12-vuotias ei saa olla matkustajana tässä ajoneuvossa. Matkustajan jalkojen täytyy ylettyä lattialle ja käsien turvakahvoihin. Tutustu ajoneuvoon Turvallisuuden varmistamiseksi tutustu huolellisesti Omistajan käsikirjaan ja sen tarjoamaan tietoon ajoneuvon turvallisesta käytöstä. Kuljettajan täytyy ymmärtää, kuinka ajoneuvoa hallitaan oikein erilaisissa tilanteissa ja maastoissa. Kaikkien ajoneuvoa käyttävien pitää lukea ja ymmärtää Omistajan käsikirjassa annetut varoitukset ja ohjeet ennen ajamista. Alkoholi tai päihteet Alkoholi ja muut huumaavat aineet heikentävät ihmisen arviointi- ja reagointikykyä sekä tasapainoaistia. Älä koskaan nauti alkoholia tai muita huumaavia aineita, ennen kuin lähdet ajamaan tai ajon aikana. Turvavyöt Ajaminen ilman turvavyötä lisää vakavan vamman riskiä onnettomuustilanteessa tai äkkinäisessä pysähtymisessä. Käytä turvavyötä aina, kun ajoneuvo liikkuu. Varmista aina, että myös matkustajan turvavyö on kiinnitetty. 14

16 TURVALLISUUS Kuljettajan turvallisuus Turvaverkot Ajaminen ilman turvaverkkoa lisää vakavan vamman riskiä onnettomuustilanteessa tai ajoneuvon kaatuessa. Kiinnitä aina suojaverkot, ennen kuin lähdet liikkeelle. Pidä aina kädet ja jalat ajoneuvon sisäpuolella. Ennen ajoa tehtävät tarkastukset Ennen ajamista tehtävien tarkastusten laiminlyönti voi johtaa onnettomuusriskin lisääntymiseen. Tarkasta huolellisesti ennen jokaista käyttöönottoa, että ajoneuvo on turvallisessa käyttökunnossa. Noudata ennen ajoa tehtävien tarkastusten listaa sekä suositeltuja huoltovälejä. Polttoaineen käsittely Bensiini on erittäin helposti syttyvää ja räjähdysaltista määrätyissä olosuhteissa. Siksi: Ole erityisen varovainen, kun käsittelet polttoainetta. Sammuta moottori aina ennen tankkausta. Tankkaa vain ulkona tai hyvin tuulettuvassa tilassa. Siirrä helposti syttyvät materiaalit kauemmaksi tankkauksen ajaksi. Älä tupakoi, käytä avotulta tai aiheuta kipinöitä tankkauksen aikana tai tilassa, jossa polttoainetta säilytetään. Älä täytä tankkia liian täyteen niin, että polttoaineen pinta nousee täyttöaukon reunan tasalle. Jos polttoainetta roiskuu iholle tai vaatteille, pese roiskeet heti vedellä ja saippualla. Vaihda vaatteet. Altistuminen pakokaasuille Pakokaasut sisältävät hiilimonoksidia eli häkää. Sen hengittäminen johtaa nopeasti tajuttomuuteen ja saattaa aiheuttaa kuoleman. Älä koskaan käytä moottoria suljetussa tilassa. Vaurioitunut ajoneuvo Ajaminen vaurioituneella ajoneuvolla voi johtaa onnettomuuteen. Onnettomuuden tai ajoneuvon kaatumisen jälkeen tarkistuta se aina valtuutetussa huoltopisteessä. Suuri ajonopeus Liian suuri ajonopeus voi johtaa ajoneuvon hallinnan menettämiseen. Aja vain sellaisella nopeudella olosuhteisiin, maaperän laatuun ja taitoihisi nähden, että riskejä ei pääse syntymään. 15

17 TURVALLISUUS Kuljettajan turvallisuus Ajaminen kestopäällysteellä Tämän ajoneuvon renkaat on suunniteltu vain maastokäyttöön. Ajaminen asfaltilla tai muulla kestopäällysteellä (esim. paikoitusalueet, pihatiet) voi vaikuttaa ajoneuvon hallintaan ja johtaa onnettomuuteen tai ajoneuvon kaatumiseen. Vältä kestopäällysteellä ajamista. Jos asfaltille ajamista ei voi välttää, aja hitaasti äläkä tee äkkinäisiä käännöksiä tai pysähdyksiä. Ajaminen yleisillä teillä Älä aja tätä ajoneuvoa yleisillä teillä. Väärä ohjaustekniikka Väärä ohjaustekniikka lisää ajoneuvon hallinnan menettämisen riskiä ja siten onnettomuusriskiä. Noudata aina kääntymisohjeita. Älä koskaan tee äkkinäisiä ohjausliikkeitä kovissa nopeuksissa. Harjoittele kääntymistä hitaissa nopeuksissa. Temppuilu Keuliminen, hypyt, kahdella pyörällä ajo ja muut vastaava temput lisäävät riskiä menettää ajoneuvon hallinta. Älä temppuile. Vältä näyttämisen tarvetta. Ajaminen vieraassa maastossa Tuntemattomassa maastossa kivet, kannot ja kuopat voivat yllättää ajajan, mikä voi johtaa ajoneuvon hallinnan menettämiseen ja onnettomuuteen. Aja vain sellaista nopeutta, että voit varmasti nähdä edessäsi olevan ajoreitin ja edetä turvallisesti. Varaudu muuttuviin maasto-olosuhteisiin. Liukkaalla ajaminen Liian karkealla, liukkaalla tai pehmeällä alustalla saattavat renkaat menettää pidon ja aiheuttaa ajoneuvon hallinnan menettämisen ja ympäriajon. Vähennä nopeutta ja etene varovasti, jos joudut ajamaan liukkaassa maaston kohdassa. Mäkeen nouseminen Väärä ajotekniikka jyrkkää mäkeä noustessa voi johtaa ajoneuvon hallinnan menettämiseen tai sen kaatumiseen. Noudata tässä kirjassa annettuja ohjeita ylämäkeen ajamisesta. Katso sivu

18 TURVALLISUUS Kuljettajan turvallisuus Moottorin sammuminen ylämäessä Moottorin sammuminen tai alaspäin luisuminen jyrkässä nousussa voi aiheuttaa ajoneuvon kaatumisen. Etene tasaisesti vedättäen pumppaamatta kaasua. Jos joudut pysähtymään: Paina jarruja rauhallisesti. Kytke peruutusvaihde ja anna ajoneuvon laskeutua hallitusti mäkeä suoraan alaspäin. Jos ajoneuvo alkaa liukua alamäkeen: Älä paina kaasua. Paina jarrua asteittain, kunnes ajoneuvo on kokonaan pysähdyksissä. Kytke peruutusvaihde ja anna ajoneuvon laskeutua hallitusti mäkeä suoraan alaspäin. Säätele nopeutta jarrulla. Väärät rengaspaineet Ajoneuvon käyttö väärillä rengaspaineilla tai rengastyypillä voi johtaa hallinnan menettämiseen tai onnettomuuteen. Käytä vain valmistajan suosittelemia rengastyyppejä ja -kokoja sekä suositeltuja rengaspaineita. Ajaminen jäällä Jään pettäminen ajoneuvon alla aiheuttaa vakavan loukkaantumisen tai hengenvaaran. Älä aja järven tai meren jäällä, ellet ole täysin varma, että se on tarpeeksi vahva kantamaan ajoneuvon, sen kuorman, kuljettajan ja matkustajan sekä mahdolliset seurueen muut ajoneuvot. Vältä jäällä ajamista. Älä liiku tuntemattomilla vesistöalueilla. Ajoneuvon kuljettaja on vastuussa kaikista riskeistä, jotka liittyvät jäällä ajamiseen. Ajoneuvon luvaton käyttö Avaimen jättäminen virtalukkoon voi johtaa ajoneuvon luvattomaan käyttöön. Poista aina avain virtalukosta, kun ajoneuvoa ei käytetä. Kuuma pakoputkisto Pakoputkiston osat ovat hyvin kuumia ajon aikana ja heti sen jälkeen. Kuumat osat voivat aiheuttaa vakavia palovammoja. Älä koske kuumiin pakoputkiston osiin. Huolehdi, etteivät mitkään helposti syttyvät materiaalit pääse kosketuksiin pakoputkiston kanssa. Huomaa myös aluskasvillisuuden syttymisriski. 17

19 AJONEUVON RAKENNE JA HALLINTALAITTEET Ajoneuvon osat Tässä ajoneuvossa on turvaverkot sekä kuljettajan että matkustajan puolella. Molempia verkkoja on käytettävä aina, kun ajoneuvo liikkuu. Alla olevissa kuvissa ei ole verkkoa siksi, että muut osat erottuisivat paremmin. Kaikissa malleissa ei ole kaikkia ominaisuuksia. Katso Tekniset tiedot sivuilla Kuormalava Lantion suojakaari Kojelauta Yläkiinnityspiste olttoainesäiliön korkki P Turvakehikko Ajovalot Turvaverkon tanko Jäähdytin Etupuskuri Tangon kiinnityspiste 18

20 AJONEUVON RAKENNE JA HALLINTALAITTEET Ajoneuvon osat Tavaralaatikko (6X6) Tavaralokero Kuormalavan laita Kuormalavan laidan lukitussalpa Vetokoukun silmukka Vetoakseli Äänenvaimennin 19

21 AJONEUVON RAKENNE JA HALLINTALAITTEET Kojelauta Vaihteenvalitsin Mittaristo Pysäköintijarrun käyttövipu MODE-nappi 12V Virtapistoke Tavaralokero Hansikaslokero Mukiteline Virtapistokkeet Virtapistokkeisiin voi liittää erilaisia sähköä vaativia lisävarusteita. Liitännät ovat kojelaudan takana. Crew-mallissa on lisäpistoke kuljettajan istuimen takana. 12 V liitäntä 20

22 AJONEUVON RAKENNE JA HALLINTALAITTEET Kojelauta MODE-nappi Mode-nappi sijaitsee mittaristossa ja sen avulla vaihdetaan mittariston toimintoja. Katso tarkemmat ohjeet sivuilta Vaihteenvalitsin H: High = nopea eteenpäin L: Low = hidas eteenpäin N: Neutral = vapaa R: Reverse = peruutus RANGERILLA ajetaan pääasiassa L-vaihteella. Nopea eteenpäin on tarkoitettu ajoon kovemmilla pinnoilla ja kevyen kuorman kanssa. Kun haluat vaihtaa suuntaa tai nopeusaluetta, jarruta ja pysähdy kokonaan. Siirrä vaihteenvalitsinta, kun moottorin kierrokset ovat tyhjäkäynnillä. HUOMAA: Vaihteenvalitsimen käyttö ajoneuvon liikkuessa tai moottorin kierrosten ollessa selkeästi yli tyhjäkäynnin saattaa aiheuttaa voimansiirron osien rikkoutumisen. Vaihda vain silloin, kun ajoneuvo on pysähdyksissä ja moottori tyhjäkäynnillä. Vihje: Vaihteiston vivuston tulee olla oikein säädetty, jotta voimansiirron osat eivät rikkoutuisi. Jos vaihteen valitsin takeltelee tai tuntuu epämääräiseltä etkä löydä helposti korjattavaa vikaa, ota yhteys valtuutettuun Polarishuoltopisteeseen. 21

23 AJONEUVON RAKENNE JA HALLINTALAITTEET Kytkimet ja merkkivalot Ajovalot Neliveto/Tasauspyörästön lukko Virtalukko Virtalukko Virta-avaimelle on kolme asentoa. Avaimen voi poistaa lukosta OFF-asennossa. OFF ON START Virta katkaistu, moottori sammutettuna, vain lisävirtapistokkeessa 12 V Virta kytketty, ajoneuvon sähkölaitteita voi käyttää Käännä avain START-asentoon. Starttimoottori käynnistyy. Avain palautuu itsestään ON-asentoon. Ajovalot Ajovalot voi kytkeä vain, kun virta-avain on ON-asennossa. Keinukytkimen yläosalla sytytetään kaukovalot. Kytkimen keskiasennossa palavat ajovalot. Kaukovalot Ajovalot Ei valoja Paina kytkimen alaosaa, kun haluat sammuttaa ajovalot. 22

24 AJONEUVON RAKENNE JA HALLINTALAITTEET Kytkimet ja merkkivalot Neliveto/Tasauspyörästön lukko Nelivedon ja tasauspyörästön lukon kytkimellä on kolme asentoa: Neliveto Tasauspyörästö lukittuna Ei tasauspyörästön lukkoa Paina nelivedon valintakytkimen yläosaa (AWD), kun haluat, että kaikki neljä pyörää vetävät. Lue lisää nelivedosta sivulla 47. Kytkimen keskiasennossa (2WD) tasauspyörästö lukkiutuu ja molemmat takapyörät vetävät. Kytkimen ala-asennossa tasauspyörästön lukko ei ole käytössä ja vain toinen takapyöristä vetää. Lue lisää tasauspyörästön lukosta sivulla

25 AJONEUVON RAKENNE JA HALLINTALAITTEET Vetokoukun silmukka Ajoneuvo on varustettu vetokoukun silmukalla. Jos asennat vetokoukun ja käytät ajoneuvoa peräkärryn tai muiden kuormien vetämiseen, tutustu sallittuihin enimmäiskuormiin sivulla 46. Jarrupoljin Jarrupoljin Kaasupoljin Paina jarrupoljinta, kun haluat hidastaa vauhtia tai pysäyttää ajoneuvon. Paina jarrua myös, kun käynnistät moottorin. Kaasupoljin Paina poljinta alaspäin, kun haluat lisätä moottorin käyntinopeutta. Poljin palautuu jousen avulla itsestään. Tarkasta aina ennen käynnistämistä, että kaasupoljin palautuu normaalisti. Polkimessa pitää olla pieni välys, ennen kuin moottorin kierrokset nousevat. Katso ohjeet välyksen säätämisestä sivulla 73. Säädettävä ohjauspyörä Ohjauspyörää voi säätää ylös- ja alaspäin kuljettajan mukaan sopivalle korkeudelle. Nosta säätövipua ja vedä sitä itseäsi kohti samalla, kun nostat tai lasket ohjauspyörää. Vapauta vipu, kun ohjauspyörä on sopivalla korkeudella. 24

26 AJONEUVON RAKENNE JA HALLINTALAITTEET Pysäköintijarrun käyttövipu Kytke pysäköintijarru aina, kun pysäköit ajoneuvon. Kun pysäköintijarru on kytketty, sen merkiksi BRAKE palaa näytöllä. Moottorin käyntinopeus on rajoitettu 1300 kierrokseen minuutissa kaikilla vetävillä vaihteilla, kun pysäköintijarru on kytketty. Jos painat kaasua, tämä rajoitinominaisuus estää ajamisen ja säästää siten jarrupaloja liialliselta kulumiselta. Vihje: Tämä ominaisuus ei toimi oikein, jos pysäköintijarrun tunnistinanturissa tai sen virtapiirissä on vika. Teetä korjaustyö valtuutetussa Polaris-huoltopisteessä. Tarkasta ja säädä pysäköintijarrun vaijerin kireys ensimmäisten 25 käyttötunnin jälkeen ja sen jälkeen 100 tunnin välein. Katso sivu 76. Paina jarrupoljinta, ennen kuin kytket tai vapautat pysäköintijarrun. 1. Paina jarrupoljinta. 2. Paina pysäköintijarrun käyttövipu mahdollisimman alas. 3. Kun vapautat pysäköintijarrun, paina jarrupoljinta ja käyttövivun vapautinnappia. Sitten siirrä vipu yläasentoon. VAROITUS! Ajaminen seisontajarru kytkettynä voi johtaa ajoneuvon hallinnan menettämiseen ja vakavaan loukkaantumiseen. 25

27 AJONEUVON RAKENNE JA HALLINTALAITTEET Istuimen irrottaminen Nosta istuimen etuosaa ja vedä sitä eteenpäin. Istuin laitetaan paikalleen päinvastaisessa järjestyksessä. Varmista, että istuimen takaosa asettuu oikealle kohdalle ja paina istuin paikalleen. Polttoainesäiliön korkki Polttoainesäiliön korkki sijaitsee ajoneuvon oikealla puolella matkustajan istuimen vieressä. Käytä 98-oktaanista bensiiniä tai 95 E10-bensiiniä. Älä käytä polttoainetta, jonka etanolipitoisuus on suurempi kuin 10 prosenttia (E-85). Sähköinen ohjaustehostin (EPS) Sähköinen ohjaustehostin (jos varustettu) kytkeytyy päälle, kun virta-avain käännetään ON-asentoon. Ohjaustehostin on toiminnassa riippumatta siitä, liikkuuko ajoneuvo. Katso EPS:n varoitusvalo sivulla

28 AJONEUVON RAKENNE JA HALLINTALAITTEET Turvaverkot Ajaminen ilman turvaverkkoa lisää vakavan vamman riskiä onnettomuustilanteessa tai ajoneuvon kaatuessa. Sekä kuljettajan että matkustajan puoleista verkkoa on käytettävä aina, kun ajoneuvo liikkuu. Varmista, että soljet ovat kiinni, ennen kuin lähdet liikkeelle. Tutki turvaverkkojen kireys ja muu kunto säännöllisesti. Löystyneitä hihnoja voi säätää. Vaihda kuluneet tai vaurioituneet verkot uusiin. Verkon kiinnittäminen Yläsolki 1. Ajoneuvoon nousun jälkeen kiinnitä verkossa olevan tangon alakulma kiinnityspisteeseen jalkatilan ulkoreunassa. Varmista, että tangon alapäässä oleva pallo on paikallaan kiinnityspisteen lovessa. 2. Kiinnitä tangon yläpäässä oleva solki turvakaaressa olevaan vastakappaleeseen. Verkon tanko Verkon avaaminen 1. Avaa verkon yläsolki turvakehikosta. 2. Pyöräytä verkkoa taaksepäin ja irrota tangon alapää kiinnityspisteestä. 3. Verkko riippuu vapaasti ajoneuvon ulkopuolella ajoneuvosta poistumisen ajan. Tangon alapään kiinnityspiste 27

29 AJONEUVON RAKENNE JA HALLINTALAITTEET Turvavyöt Tässä ajoneuvossa on kolmipistevyöt reunimmaisissa istuimissa. Keskellä olevassa istuimessa on lantiovyö. Varmista aina, että kaikki ajoneuvossa istuvat ovat kiinnittäneet turvavyönsä ennen liikkeelle lähtöä. VAROITUS! Putoaminen liikkuvasta ajoneuvosta voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Kiinnitä aina turvavyö ennen liikkeelle lähtöä. Käytä turvavyötä seuraavasti: 1. Vedä kolmipistevyön lukkosolkea alaspäin ja rinnan yli lukkosolkeen istuimen sisäreunassa. Vyön tulee asettua tiiviisti lantion yli ja viistosti rinnan yli. Varmista, että vyö ei ole kierroksella. Lantiovyön tulee sijoittua lantion päälle mahdollisimman alas. 2. Työnnä lukkosolki lukkoon niin, että se napsahtaa. 3. Päästä turvavyöstä irti. Kolmipistevyö kiristyy itsestään. Lantiovyö täytyy kiristää vetämällä vyöstä. 4. Avaa turvavyö painamalla lukon punaista nappia. Solki Vyön lukko Turvavyön kunnon tarkastaminen Turvavöiden kunto ja toiminta tulee tarkastaa aina ennen ajoneuvon käyttöä. 1. Työnnä lukkosolki lukkoon niin, että se napsahtaa. Soljen pitää liukua lukkoon pehmeästi. Napsahdus kertoo, että solki on lukittunut. 2. Paina lukossa olevaa punaista nappia ja varmista, että turvavyö avautuu. 3. Vedä turvavyöt ulos täyteen pituuteensa ja tarkasta niiden kunto. Vyön tulee olla puhdas ja ehjä. Jos siinä on vaurioita, kuten viiltoja, hiertymiä tai reikiä tai se ei kelaudu sujuvasti, turvavyö on tarkastettava valtuutetussa Polaris-huoltopisteessä ja tarvittaessa vaihdettava uuteen. 4. Turvavyötä voi puhdistaa pesusienellä ja miedolla saippuavedellä. Älä käytä valkaisevaa pesuainetta tai kodin yleispesuaineita. 28

30 AJONEUVON RAKENNE JA HALLINTALAITTEET Turvakehikko Turvakehikko on tarkoitettu suojaamaan ajoneuvossa istuvia mahdollisen ympäriajon aikana. Se täyttää USA:n työturvallisuushallinnon vaatimukset (OSHA ). Jos huomaat turvakehikossa minkäänlaisia vaurioitumisen merkkejä, tarkastuta se valtuutetussa Polaris-huoltopisteessä. Mikään laite ei voi täydellisesti taata henkilöiden turvallisuutta, jos ajoneuvo pyörähtää ympäri. Noudata aina tässä kirjassa olevia ohjeita turvallisesta ajotavasta. VAROITUS! Ajoneuvon kaatuminen voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Tavaralokerot Kuljettajan istuimen alla on tila tavaroiden säilytystä varten sekä Crew-mallissa vasemman takaistuimen alla. 6X6-mallissa on lukittava säilytyslaatikko turvakehikon takana. Varmista aina ennen ajoa, että laatikon kannen salvat ovat kiinni. Laatikkoa voi käyttää ajoneuvon molemmilta puolilta. Turvakehikko Säilytyslaatikko (6X6) Tavaralokero (vain vasemmalla puolella) Suuri säilytyslokero (vain Crew) 29

31 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo Painepesurin käyttö voi vahingoittaa ajoneuvon osia. Pese käsin tai letkulla ja käytä mietoa pesuainetta. Älä puhdista mittaristoa alkoholipitoisella aineella. Älä päästä hyönteiskarkotteita näytölle. Nopeusmittari Merkki- /Varoitusvalot MODE-nappi Ajotietokone Nopeusmittari Nopeusnäytön voi valita joko maileissa (mi) tai kilometreissä (km) per tunti. Katso sivu 32. Merkki- /Varoitusvalot Valo Merkitys Tila Ajonopeus Ylikuumeneminen EPS Varoitus Vapaa Anglosaksinen järjestelmä näyttää nopeuden maileissa per tunti. Metrinen järjestelmä näyttää nopeuden kilometreissä per tunti. Moottori on ylikuumentunut Jos valo vilkkuu, moottori käy yhä liian kuumana. Moottorin ohjausjärjestelmä vähentää automaattisesti käytettävissä olevaa tehoa, jotta moottori jäähtyisi. Syttyy hetkeksi, kun virta-avain käännetään ONasentoon. Jos valo jää palamaan, ohjaustehostin ei toimi. Ota yhteys valtuutettuun Polarishuoltopisteeseen. Vaihteisto on N-asennossa ja virta-avain ONasennossa. Kaukovalot Kypärä/Turvavyö Moottorin häiriötila Valokatkaisin on kaukovaloasennossa. Valo vilkkuu useita sekunteja, kun virta-avain on käännetty ON-asentoon. Se muistuttaa käyttäjää varmistamaan, että kaikilla ajoneuvossa istuvilla on kypärä päässään ja turvavyöt kiinnitettyinä ennen ajoa. Moottorin ohjausjärjestelmässä on vika. Älä käytä ajoneuvoa. Moottorin käytön jatkaminen voi johtaa vakavaan vaurioon. Ota yhteyttä valtuutettuun Polaris-huoltopisteeseen. 30

32 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo Ajotietokone Mittaristo sisältää ajotietokoneen näytön. Virta-avaimen kääntämisen jälkeen kaikki varoitus- ja merkkivalot sekä ajotietokoneen nestekidenäyttö kaikkine symboleineen syttyvät noin sekunnin ajaksi. Jos mittariston nestekidenäyttö ei aktivoidu virran kytkemisen jälkeen, syy on todennäköisesti ajoneuvon sähköjärjestelmässä ollut ylijännitepiikki, minkä vuoksi ajotietokoneen suojajärjestelmä on kytkenyt nestekidenäytön pois toiminnasta. Jos näin tapahtuu, vie ajoneuvo Polaris-huoltopisteeseen vianmääritystä varten. Ajotietokoneeseen voi valita joko metriset tai anglosaksiset mittayksiköt sekä kelloon joko 12- tai 24-tunnin aikanäytön. Katso asetusohjeet sivulta Voimansiirron nopeusalueen ja suunnan näyttö H = High - nopea eteenpäin L = Low - hidas eteenpäin N = Neutral - vapaa R = Reverse - peruutus -- = Suunnanvalitsimen asentotunnistimen virhetoiminto (tai suunnanvalitsin vaihteiden välissä) 2. Polttoainemittari - Näytön ylälaidassa olevat palkit havainnollistavat jäljellä olevan polttoaineen määrän. Kun viimeinen palkki näyttää tyhjää, aktivoituu polttoaineen määrän varoitus. Kaikki palkit sekä polttoainesymboli vilkkuvat. Tankkaa välittömästi. Vihje: Jos polttoaineen palkkeja ei ole näytöllä, polttoaineen määrän tunnistin on rikkoutunut. Ota yhteyttä valtuutettuun Polaris-huoltopisteeseen. 3. Numeronäyttö - Matka- ja osamatkamittarien, moottorin käyttötuntien ja ohjelmoitavan huoltoväli-ilmaisimen näyttö. 4. Ali- tai ylijännitteen varoitussymboli - Tämä varoitussymboli ilmestyy useimmiten silloin, kun ajoneuvoa käytetään liian pienillä moottorin käyntikierroksilla, jolloin laturi ei tuota tarpeeksi virtaa. Varoitussymboli voi myös ilmestyä, jos akkua kuormitetaan liikaa erilaisilla virtaa kuluttavilla varusteilla (ajovalot, jäähdyttimen puhallin ja sähkötoimisia lisävarusteita päällä yhtä aikaa). Aja suuremmilla kierroksilla tai lataa akkua erillisellä laturilla. 31 4

33 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo Ajotietokone 5. Kello - Näyttötavaksi voi valita joko 12 tai 24 tuntia. Jos moottori ei ole käynnissä, paina MODE-nappia. Kellonaika näkyy 5-10 sekuntia. Katso sivu 33, ajan asettaminen. 6. Huoltoväli - Vilkkuva huoltovälin muistutussymboli ilmoittaa käyttäjälle ennakkoon ohjelmoidun huoltovälin täyttyneen. Ajoneuvo pitää viedä mahdollisimman nopeasti huollettavaksi valtuutettuun Polaris-huoltopisteeseen. Katso sivu 34, huoltovälin asettaminen. 7. Neliveto - Tämä merkkivalo palaa, kun kuljettaja on kytkenyt nelivedon. MODE-napilla voi selata käytettävissä olevia valintoja. Näyttöyksiköt (Anglosaksinen/metrinen) Ajotietokoneeseen voi valita joko eurooppalaisen metrisen tai anglosaksinen mittajärjestelmän mukaiset yksiköt. Vihje: Näyttö poistuu asetustilasta 10 sekunnin kuluttua ja palaa matkamittaritilaan. Anglosaksinen näyttö Metrinen näyttö Matka Mailit Kilometrit Polttoaine Gallonat Litrat Lämpötila Fahrenheit Celsius Aika 12 tuntia 24 tuntia 1. Käännä virta-avain OFF-asentoon. 2. Pidä MODE-nappia alhaalla ja käännä virta-avain ON-asentoon. 3. Kun näytöllä vilkkuu matkan asetus, paina MODE-nappia, kunnes näytöllä on haluttu valinta. 4. Pidä MODE-nappia painettuna. Valinta tallentuu ja näyttö siirtyy seuraavaan valintaan. 5. Toimi samoin, kun teet jäljellä olevat asetukset. 32

34 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo Ajotietokone Kellon näyttö Vihje: Aika on asetettava uudelleen, kun akku on ollut irrotettuna. 1. Käännä virta-avain ON-asentoon. Siirry MODE-napilla matkamittarin näyttöön. 2. Pidä MODE-nappia alas painettuna, kunnes tunnit vilkkuvat. Vapauta painike. 3. Kun tunnit vilkkuvat, valitse MODE-napilla oikea asetus. 4. Pidä MODE-nappia alas painettuna, kunnes seuraava osio vilkkuu. Vapauta painike. 5. Toista vaiheet 3 ja 4 kahdesti, jotta voit asettaa myös kymmenet ja yhdet minuutit. Kun olet asettanut viimeisen segmentin, asetukset tallentuvat automaattisesti ja näyttö palaa kellotilaan. 6. Käännä virta-avain OFF-asentoon. Matkamittari Matkamittariin tallentuu ajoneuvolla ajettu kokonaismatka. Osamatkamittari Osamatkamittariin tallentuu edetty matka siitä hetkestä alkaen, kun mittari on nollattu. Hae näyttöön MODE-napilla osamatkamittari. Pidä MODE-nappia painettuna, kunnes mittari näyttää nollaa. Osamatkamittarissa matka ilmaistaan 0,1 yksikön tarkkuudella, mutta matkamittarissa pienin tarkkuus on yksi yksikkö. Ajotuntimittari Tämä näyttö ilmoittaa ajoneuvon käytön kokonaisajan. Kierroslukumittari Moottorin kierrosluku näkyy digitaalisena. Vihje: Tyhjäkäynnin kierrosnopeus saattaa vaihdella päivittäin hieman ilmankosteuden, lämpötilan ja korkeuden mukaan. 33

35 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo Ajotietokone Ohjelmoitava huoltovälinäyttö Kun moottoria on käytetty niin kauan kuin huoltovälinäyttöön on ohjelmoitu, alkaa jakoavainsymboli vilkkua 5 sekunnin ajan aina, kun moottori käynnistetään. Siten näyttö muistuttaa ajoneuvon huoltamisesta suositellun huolto-ohjelman mukaisesti. Tehtaalla huoltoväliksi on ohjelmoitu 50 ajotuntia. Jos haluat muuttaa huoltoväliä, toimi seuraavasti: 1. Paina MODE-nappia, kunnes näytöllä on jäljellä oleva aika ennen huoltoa. 2. Pidä MODE-nappia painettuna. 3. Kun huoltovälin tuntimäärä vilkkuu, muuta sitä painelemalla MODE-nappia. Vaihtoehtona on myös kytkeä toiminto pois päältä (OFF). Pidä MODE-nappia painettuna. Uusi huoltoväli tallentuu. Ajotietokoneen diagnostiikka-toiminnot Moottorin elektroninen ohjausjärjestelmä tallentaa muistiinsa monipuolisesti tietoa mahdollisista moottorin tai muiden laitteiden häiriötiloista. Kaikki moottorin häiriötilan varoitussymbolin sytyttäneet häiriöt tulee selvittää ja korjauttaa valtuutetussa Polarishuoltopisteessä. Moottorin ohjausyksikköön tallentuvia vikakoodeja voi selata vain, jos moottorin häiriötilan varoitussymboli syttyy sytytysvirran kytkemisen jälkeen. Jätä virta-avain ON-asentoon, jos haluat nähdä aktiivisen vikakoodin. Vikakoodeja ei pääse enää selaamaan, jos virta-avain käännetään OFF-asentoon eikä varoitussymboli ole enää näytöllä. Näin voidaan myös varmistaa, onko kyse todellisesta häiriötilasta vai väärästä hälytyksestä. Ajotietokoneen muistissa saattaa olla useita, eri syistä aiheutuneita vikakoodeja. 34

36 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo Ajotietokone Moottorin vikakoodit Vikanäyttö näkyy vain, kun moottorin häiriötilan varoitusvalo palaa tai kun se syttyy ja sammuu käynnistyksen aikana. Vikakoodit eivät tallennu. Kun virta-avain on OFFasennossa, koodi häviää, mutta se ilmestyy uudelleen, jos moottorissa on edelleen sama vika käynnistyksen jälkeen. Vikakoodin numero (0-9) Mahdollinen vian kohde Vikatyyppi Jos moottorin häiriötilan varoitusvalo syttyy, hae vikakoodit näytöltä. 1. Jos vikakoodeja ei tule näyttöön, selaa MODE-napilla, kunnes näytön päärivillä lukee Ck ENG. 2. Pidä MODE-nappia painettuna, kunnes näet ensimmäisen vikakoodin. 3. Kirjoita muistiin numerot, jotka ovat vaihteen symbolin, kellon ja matkamittarin kohdalla. 4. Siirry MODE-napilla seuraavaan vikakoodiin. 5. Pidä MODE-nappia painettuna, kunnes poistut vikakoodeista. 6. Ota yhteyttä valtuutettuun Polaris-huoltopisteeseen. Saat kuvauksen viasta. 35

37 AJONEUVON KÄYTTÖ VAROITUS! RANGERIN käyttö ohjeiden vastaisesti voi johtaa ajoneuvon hallinnan menettämiseen ja onnettomuuteen. Lue ja noudata kaikkia turvallisuusohjeita, joita annetaan tässä kirjassa. Sisäänajo Tämän ajoneuvon sisäänajojakso on sen ensimmäiset 20 käyttötuntia tai kaksi ensimmäistä täyttä polttoainetankillista.. Sisäänajo on ajoneuvon käyttöiän kannalta tärkein yksittäinen ajosuoritus. Huolellinen sisäänajo parantaa moottorin suorituskykyä sekä ajoneuvon kaikkien osien luotettavuutta. HUOMAA: Moottorin ylikuumeneminen sekä suuret nopeudet saattavat vaurioittaa moottoria tai voimansiirtoa sisäänajon aikana. Älä päästä ajoneuvon moottoria ylikuumenemaan kolmen ensimmäisen ajotunnin aikana. Moottorin sisäänajo-ohjeet 1. Täytä polttoainetankki. Katso varoitukset polttoaineen käsittelystä sivulla Tarkista öljypinnan taso. Lisää suositeltua öljyä tarvittaessa. Öljypinnan tason tulee asettua öljytikun ylä- ja alatasomerkkien välille. 3. Aja aluksi rauhallisesti. Valitse avoin paikka, jotta voit tutustua turvallisesti ajoneuvon ominaisuuksiin. 4. Anna moottorin kierrosluvun vaihdella. Vältä tasakaasulla ajamista. 5. Pysäytä ajoneuvo ja tee sille perustarkastus. Tarkkaile erityisesti nestepintojen asettumista. 6. Sisäänajon aikana saa vetää vain kevyitä kuormia. 7. Vaihda moottoriöljy ja öljynsuodatin sisäänajojakson jälkeen (1 kk tai 25 ajotuntia). 8. Tarkasta pysäköintijarrun vaijerin kireys 25 käyttötunnin jälkeen ja aina 100 käyttötunnin kuluttua. Katso sivu 76. Variaattorin sisäänajo Rauhallinen sisäänajo varmistaa variaattorin pehmeän toiminnan ja lisää sen käyttöikää. Sisäänajon aikana saa vetää vain kevyitä kuormia. Vältä nopeita kiihdytyksiä ja suuria nopeuksia. 36

38 AJONEUVON KÄYTTÖ Ennen ajoa tehtävät tarkastukset Ennen ajamista tehtävien tarkastusten laiminlyönti voi johtaa onnettomuusriskin lisääntymiseen. Tarkasta ajoneuvo huolellisesti ennen jokaista käyttöönottoa. Kohde Tehtävä tarkastus Sivu Jarrut Tarkasta toimivuus ja polkimen liikeradan pituus Jarruneste Tarkasta määrä 74 Etujousitus Tarkasta, voitele nivelet tarvittaessa - Takajousitus Tarkasta, voitele nivelet tarvittaessa - Ohjaus Tarkasta herkkä toimivuus ja väljyydet 76 Renkaat Tarkasta kunto ja ilmanpaineet 78 Vanteet Tarkasta kunto ja kiinnityspulttien kireys 78 Rungon pultit Tarkasta pulttien ja mutterien kireys - Polttoaine, öljy Tarkasta bensiinin riittävyys ja moottoriöljyn 31 määrä 57 Jäähdytysneste Tarkasta määrä 66, 67 Moottorin letkut Tarkasta vuotojen varalta - Kaasupoljin Tarkasta herkkä toiminta ja välys 72 Mittariston varoitussymbolit ja Tarkasta toiminta 22 -valot Ilmansuodatin, esisuodatin Tarkasta ja puhdista tarvittaessa 70 Ilmansuodattimen sakkaputki Tyhjennä tarvittaessa 70 Ajovalot Tarkasta toiminta 80 Jarruvalo, takavalo Tarkasta toiminta 80 Turvavyöt Tarkasta kunto sekä lukituksen ja 28 automaattisen kiristimen toiminta Turvaverkot Tarkasta kunto 27 37

39 AJONEUVON KÄYTTÖ Moottorin käynnistäminen 1. Käynnistä moottori vain ulkona tai hyvin tuulettuvassa tilassa. 2. Nouse kuljettajan paikalle ja kiinnitä turvavyö. Kiinnitä turvaverkot 3. Paina jarrupoljinta. Kytke pysäköintijarru. 4. Siirrä vaihde N-asentoon. 5. Älä paina kaasupoljinta, kun käynnistät. Käännä virta-avain ON-asennon ohi START-asentoon. Käytä starttimoottoria enintään viisi sekuntia kerrallaan. Päästä virta-avain palautumaan, kun moottori käynnistyy. 6. Jos moottori ei käynnisty, odota viisi sekuntia ja yritä uudelleen. Toista vaiheet 5 ja 6, kunnes moottori käynnistyy. 7. Vaihtele käyntikierroksia kaasulla, jotta moottori alkaa lämmetä ja tyhjäkäynti tasaantuu. HUOMAA: Kovaa ajaminen heti kylmäkäynnistyksen jälkeen saattaa vaurioittaa moottoria tai voimansiirtoa. Anna moottorin lämmetä muutaman minuutin, ennen kuin lähdet liikkeelle. Moottorin sammuttaminen 1. Vapauta kaasupoljin ja paina jarruja niin, että ajoneuvo pysähtyy. 2. Sammuta moottori. 3. Kytke pysäköintijarru. VAROITUS! Itsekseen liikkeelle lähtenyt ajoneuvo voi aiheuttaa onnettomuuden. Kytke aina pysäköintijarru, kun olet sammuttanut moottorin. Jarruttaminen 1. Vapauta kaasupoljin. 2. Paina jarrupoljinta tasaisesti ja riittävän voimakkaasti. 3. Harjoittele liikkeelle lähtöä ja pysähtymistä jarrua käyttäen. Vihje: Kun kaasupoljin on vapaana ja moottorin kierrosnopeus putoaa lähelle tyhjäkäyntiä, ajoneuvo ei jarruta moottorilla. 38

40 AJONEUVON KÄYTTÖ Liikkeelle lähtö 1. Pue kypärä ja suojalasit. 2. Suorita ennen ajoa tehtävät tarkastukset. Katso sivu Nouse kuljettajan paikalle ja kiinnitä turvavyö. 4. Kiinnitä aina suojaverkot, ennen kuin lähdet liikkeelle. 5. Käynnistä moottori ja anna sen lämmetä. 6. Paina jarrua ja kytke vaihde. 7. Tarkista aikomasi reitin turvallisuus. 8. Vapauta pysäköintijarru. 9. Pidä molemmat kädet ohjauspyörällä. Nosta jalka pois jarrulta hitaasti ja paina kaasupoljinta varoen. 10. Aja rauhallisesti. Harjoittele ohjaamista sekä kaasun ja jarrun käyttöä tasaisella alustalla. 11. Älä ota matkustajaa kyytiin, ennen kuin sinulla on vähintään kaksi tuntia ajokokemusta RANGERILLA. Ajaminen matkustajan kanssa 1. Suorita ennen ajoa tehtävät tarkastukset. Katso sivu Varmista, että matkustajat ovat vähintään 12-vuotiaita ja tarpeeksi pitkiä ylettymään turvavyö kiinnitettynä kädellä turvakahvaan ja molemmilla jaloilla lattiaan. 3. Varmista, että matkustajilla on päässään kypärä ja suojalasit. 4. Varmista, että matkustajilla on turvavyöt kiinni. 5. Varmista, että suojaverkot on oikein suljettu. 6. Älä koskaan kuljeta enempää kuin sallittua määrää matkustajia tällä ajoneuvolla. Älä ota matkustajaa kuormalavalle. 7. Aja rauhallista vauhtia. Sopeuta ajonopeutesi ajotaitoihisi ja vallitseviin olosuhteisiin. Vältä yllättäviä ja voimakkaita ohjausliikkeitä, jotka voivat aiheuttaa matkustajalle epämukavuutta tai vahinkoa. 8. Ajoneuvon käyttäytyminen muuttuu matkustajan ja/tai kuorman painon vuoksi. Varaudu pitempään jarrutusmatkaan. 9. Noudata aina kaikkia varoitustarrojen ohjeita. 39

41 AJONEUVON KÄYTTÖ Liukkaalla ajaminen VAROITUS Sutiminen ja luistaminen voivat johtaa ajoneuvon hallinnan menettämiseen. Pidon äkkinäinen palautuminen voi kaataa tai pyöräyttää ajoneuvon ympäri. Vältä mahdollisuuksien mukaan ajamista liukkaalla alustalla. Vähennä aina nopeutta. Jos joudut ajamaan liukkaalla alustalla, kuten märällä savella tai jäisillä pinnoilla, noudata seuraavia ohjeita: 1. Hiljennä vauhtia ennen kuin tulet liukkaaseen kohtaan. 2. Etene varovasti ja seuraa tarkasti ajoalusta muutoksia. Vältä nopeita ohjausliikkeitä, jarrutuksia sekä voimakasta kaasuttamista. 3. Kytke neliveto ennen kuin takarenkaat alkavat sutia. HUOMAA: Voimansiirto voi rikkoutua, jos neliveto kytketään takarenkaiden sutiessa. Anna renkaiden aina pysähtyä ennen nelivedon kytkemistä. 4. Korjaa luistot kääntämällä pyöriä luiston suuntaan. Älä jarruta, jos ajoneuvo on luistossa. Luisto Käännä luiston suuntaan 40

42 AJONEUVON KÄYTTÖ Esteiden ylittäminen Noudata seuraavia ohjeita, kun ajat esteen yli: 1. Tutustu aina huolellisesti uuden alueen maastoolosuhteisiin. 2. Varaudu yllätyksiin! Opettele lukemaan maastoa. Kiinnitä huomiota kiviin, kaatuneisiin puunrunkoihin ja alhaalla riippuviin oksiin. 3. Aja vain sellaista nopeutta, että voit varmasti nähdä edessäsi olevan ajoreitin ja edetä turvallisesti. Kaikki esteet eivät ole heti havaittavissa. Ajaminen ylämäkeen Noudata seuraavaa ajotekniikkaa, kun ajat mäkeä ylöspäin: 1. Pyri ajamaan ylöspäin suoraan rinteen suuntaisesti. 2. Vältä jyrkkiä mäkiä (yli 15 ). 3. Pidä molemmat jalat jalkatilassa. 4. Tutki maasto huolellisesti jo ennen kuin lähdet nousemaan. 5. Älä yritä nousua erityisen liukkaissa olosuhteissa tai löysällä alustalla. 6. Etene tasaisella kaasulla ja nopeudella. Älä kaasuta äkkinäisesti. 7. Älä aja vauhdilla mäen harjan yli. Sen takana voi ajoreitillä olla jokin este, jyrkkä pudotus, toinen ajoneuvo tai ihminen. 41

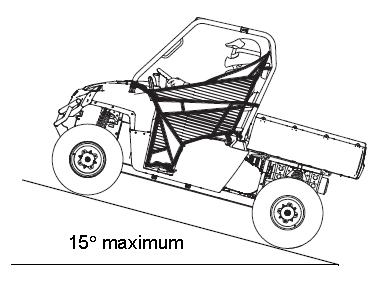

43 AJONEUVON KÄYTTÖ Ajaminen rinteessä Rinteessä ajaminen on vaarallista, koska kaltevalla pinnalla kuljettaja voi menettää ajoneuvon hallinnan ja se voi kaatua. Jos et pysty välttämään rinteessä ajamista, noudata seuraavia ohjeita: 1. Hiljennä vauhtia. 2. Etene erittäin varovasti. 3. Älä aja rinteessä, joka on jyrkempi kuin 15. Ajaminen alamäkeen Noudata seuraavaa ajotekniikkaa, kun ajat alamäkeen: 1. Vältä jyrkkiä mäkiä (yli 15 ). 2. Pyri ajamaan suoraan alaspäin. Vältä laskeutumasta rinteeseen nähden viistosti, koska silloin ajoneuvon kaatumisen vaara kasvaa. 3. Aja hitaasti. 4. Käytä jarruja varovasti, jotta nopeus ei pääse nousemaan. 42

44 AJONEUVON KÄYTTÖ Vedessä ajaminen Tällä ajoneuvolla voi ajaa vedessä. Suositeltu veden enimmäissyvyys on ajoneuvon pohjan taso. HUOMAA: Veteen uppoaminen voi aiheuttaa vakavia vaurioita, jos ajoneuvoa ei huolleta heti sen jälkeen. Vie se heti uppoamisen jälkeen valtuutettuun Polarishuoltopisteeseen. Älä käynnistä moottoria! Jos ajoneuvo uppoaa eikä sitä voi viedä välittömästi valtuutettuun huoltoon, noudata sivulla 69 annettuja ohjeita moottorin toimintakyvyn palauttamiseksi. Tarkistuta ajoneuvo valtuutetussa Polaris-huoltopisteessä heti, kun se on mahdollista. Noudata seuraavia ohjeita, kun ajat vedessä: 1. Tutki etukäteen vesiesteen syvyys, veden virtaus ja pohjan laatu. 2. Valitse sellainen ylityskohta, jossa molemmat rannat ovat loivia. 3. Etene hitaasti ja vältä kiviä ja muita esteitä. VAROITUS! Koska RANGERISSA on isot renkaat, voimakas virta voi siirtää ajoneuvoa valitulta ajolinjalta. Ajoneuvon hallinnan menetys voi johtaa vakavaan onnettomuuteen tai hengenvaaraan. Enimmäissyvyys 4. Veden ylityksen jälkeen kuivaa jarrut muutamalla kevyellä jarrutuksella ajon aikana, kunnes jarrutusteho palaa. HUOMAA: Vedessä ajamisen jälkeen on hyvin tärkeää huolehtia ajoneuvon vedelle altistuneiden osien tarkastuksesta ja asianmukaisesta huollosta. Tarkasta erityisesti moottoriöljy ja voimansiirron öljyt sekä voitele kaikki rasvanipoilla varustetut alustan nivelet. 43

45 AJONEUVON KÄYTTÖ Peruuttaminen Noudata seuraavia ohjeita, kun peruutat: 1. Tarkasta aikomasi ajoreitti ajoneuvon takana. 2. Vältä peruuttamista alamäkeen. 3. Peruuta hitaasti. 4. Käytä jarruja varovasti. 5. Vältä nopeita ohjausliikkeitä. 6. Älä kaasuta äkkinäisesti. Ajoneuvon pysäköiminen 1. Paina jarrua. Pysäytä ajoneuvo tasaiselle alustalle. 2. Kun pysäköit autotalliin tai muun rakennuksen sisälle, varmista, että se on hyvin tuulettuva tila ja että ajoneuvo ei ole lähellä mitään helposti syttyvää tai kipinöivää. 3. Sammuta moottori. 4. Kytke pysäköintijarru. 5. Poista virta-avain virtalukosta. Pysäköinti rinteessä Vältä pysäköintiä rinteessä tai muulla kaltevalla pinnalla. Jos se ole mahdollista, noudata seuraavia ohjeita: 1. Paina jarrua. 2. Kytke vaihde päälle. 3. Kytke pysäköintijarru. 4. Sammuta moottori. 5. Varmista ajoneuvon paikallaan pysyminen laittamalla takapyörien eteen/taakse alarinteen puolelle kiila (kivi, oksanpätkä tms.). 44

46 AJONEUVON KÄYTTÖ Kuorman kuljettaminen VAROITUS Virheellisesti lastattu tai vedetty kuorma vaikuttaa ajoneuvon hallintaan ja voi aiheuttaa jarrutustehon tai hallinnan menettämisen, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Noudata seuraavia ohjeita kuorman lastauksessa ja vetämisessä: Älä ylitä ajoneuvon maksimikuormaa. Kun arvioit kuorman painoa, ota huomioon myös kuljettajan ja matkustajan painot, lisävarusteet, taakkatelineillä olevat tavarat sekä vetokuulaan kohdistuva paino. Niiden yhteenlaskettu paino ei saa ylittää sallitun kuorman rajaa. KÄYTÄ PIENIÄ NOPEUKSIA JA VARAUDU PITEMPIIN JARRUTUSMATKOIHIN. Sijoita lavalla oleva kuorma mahdollisimman eteen ja alas. Aja vaativassa maastossa hitaasti ja varmista ajoneuvon tasapainon säilyminen. Aja erityisen varovasti, kun kuljetat tai hinaat kuormaa. Hidasta vauhtia ja käytä alinta vaihdetta. KIINNITÄ KUORMA HUOLELLISESTI. Irralliset tavarat häiritsevät ajosuoritusta ja kyydistä putoavat tavarat aiheuttavat onnettomuusriskin. Käytä ainoastaan ajoneuvon kuorman kuljettamiseen ja sidontaan tarkoitettuja ajoneuvon rakenteita kuorman kiinnittämiseen. Aja erityisen varovasti, jos kuorma jää epätasapainoon. Kaikki vedettävät kuormat tulee kytkeä ajoneuvon vetokuulaan. Raskas kuorma vaikeuttaa ohjaamista ja heikentää jarrujen tehoa. Jarruta erityisen varovasti, kun kuljetat kuormaa. Vältä tilannetta, jossa joutuisit peruuttamaan alamäkeen. Ajoneuvon mitat ylittävä kuorma saattaa heikentää merkittävästi ajoneuvon hallittavuutta. Se voi jopa kaatua. Ajoneuvon suurin sallittu nopeus vetotehtävissä tasaisella alustalla on 16 km/h. Vaativassa maastossa, jossa täytyy kääntyä usein ja ajaa ylä- tai alamäkeen, suurin sallittu nopeus on 8 km/h. 45

47 AJONEUVON KÄYTTÖ Kuorman kuljettaminen Polaris RANGER on suunniteltu monipuoliseksi hyötyajoneuvoksi, jolla voidaan kuljettaa tai vetää kuormaa. Tutustu varoitustarrojen ohjeisiin kuormauskapasiteetista ja kuorman vetokyvystä. Noudata niitä kaikissa olosuhteissa. Kokonaiskuorma (kuljettaja, matkustaja, lisävarusteet, kuorma ja vetokuulaan kohdistuva paino) ei saa ylittää ajoneuvon maksimikuormaa. Malli Kokonaiskuorma (tasaisella) Maksimikuorma lavalla RANGER 4x4 681 kg 454 kg RANGER 6x6 907 kg 567 kg lavalla 113 kg tavaralokerossa RANGER CREW 794 kg 454 kg VAROITUS! Älä kuljeta matkustajaa kuormalavalla. Matkustajien on aina istuttava istuimilla turvavyöt kiinnitettyinä. Kuorman vetäminen Kuorman vetäminen ohjeiden vastaisesti heikentää ajoneuvon hallittavuutta sekä jarrutusominaisuuksia. Noudata seuraavia ohjeita, kun vedät kuormaa: 1. Älä ylitä vetokoukun maksimikuormitusta, joka on 68 kg. 2. Älä ylitä ajonopeutta 16 km/h, kun vedät kuormaa. Lue sivu 45. Perävaunun vetäminen lisää jarrutusmatkaa. 3. Älä ylitä maksimikuormaa. 4. Perävaunun saa kiinnittää vain asianmukaiseen ja oikein mitoitettuun vetokoukkuun. Sitä ei saa kiinnittää ajoneuvon muihin rakenteisiin. 5. Älä vedä peräkärryä yli 15 asteen mäessä. Vetokyky RANGER 4X4, 6X6 ja Crew: Maksimikuorma (tasaisella): Maksimikuorma (15 asteen mäessä): Vetokoukun maksimikuormitus: Suurin sallittu nopeus vedettäessä: 907 kg 386 kg 68 kg 16 km/h Variaattorin hihna Suuria kuormia vedettäessä hitaan vetoalueen (L) käyttö lisää variaattorin hihnan käyttöikää. 46

48 AJONEUVON KÄYTTÖ Kuormalavan kipin käyttö 1. Kuorman kippaus tulee tehdä tasaisella alustalla. Älä kippaa tai pura kuormaa rinteessä. 2. Paina jarrua ja kytke vaihde päälle moottori sammutettuna. 3. Kytke pysäköintijarru. 4. Nouse ajoneuvon päältä. 5. Varmista, että kuorman paino on lavan etuosalla. 6. Avaa kuormalavan laidan lukitussalvat. 7. Vedä kuormalavan lukitusvivusta. Lukitusvipu VAROITUS! Kuormalavan takaosaan siirtynyt kuorma saattaa aiheuttaa lavan äkillisen pystyyn nousun, jos lavan lukitus avataan. Kuormalavan äkillinen nousu voi aiheuttaa vakavan loukkaantumisen tai hengenvaaran. Älä avaa lukitusta varmistamatta ensin, että kuorma on jakautunut lavalla tasaisesti tai painopiste on lavan etuosalla. 8. Nosta kuormalava pystyyn. 9. Laske kuormalava alas. Varmista sen lukittuminen. 10. Sulje kuormalavan takalaita ja sen salvat. VAROITUS! Ajoneuvon käyttö kuormalava ylhäällä voi johtaa vakavaan vahingoittumiseen. Lava voi sulkeutua yllättäen ja vahingoittaa kuljettajaa tai matkustajaa. Lavan takaosa puolestaan osuu takarenkaisiin ja silloin ajaminen on vaarallista. 47

49 AJONEUVON KÄYTTÖ Neliveto (AWD) Kytkimen asennossa AWD kaikki neljä pyörää vetävät. Mittariston näytöllä palaa merkkivalo, kun neliveto on kytketty. AWD-asennossa etupyörien veto kytkeytyy välittömästi takapyörien alkaessa lipsua. Takapyörien pidon palauduttua etupyörien veto kytkeytyy irti automaattisesti. Nelivedon käytölle ei ole aikarajoitusta. Vihje: Neliveto voidaan kytkeä päälle ja pois, kun ajoneuvo liikkuu. Kytke nelivetovalmius päälle, ennen kuin ajat nelivetoa vaativaan maaston kohtaan. Jos takarenkaat pyörivät tyhjää, vapauta kaasu, ennen kuin kytket nelivedon. HUOMAA: Nelivedon kytkeminen, kun takapyörät sutivat, saattaa vaurioittaa voimansiirtoa. Ota neliveto käyttöön vain silloin, kun takapyörillä on pitoa tai ne eivät pyöri. Nelivedon kytkeminen pois käytöstä Paina AWD-kytkin keskiasentoon. Jos nelivedon kytkintä painetaan kesken ajon, se kytkeytyy pois vasta, kun takapyörät eivät enää luista. Joskus etupyörien veto jää päälle, vaikka neliveto on kytketty pois. Jos niin tapahtuu, huomaat sen raskaasta ohjauksesta ja heikentyneestä kiihtyvyydestä. Toimi seuraavasti: 1. Pysäytä ajoneuvo. 2. Peruuta 3-5 metriä. 3. Pysähdy. 4. Laita vaihde asentoon L ja aja eteenpäin. 5. Jos etupyörät vetävät edelleen, vie ajoneuvo huollettavaksi valtuutettuun Polarishuoltopisteeseen. 48

50 AJONEUVON KÄYTTÖ Neliveto (AWD) Tasauspyörästön lukko HUOMAA: Tasauspyörästö voi vahingoittua, jos se lukitaan, kun ajonopeus on suuri tai kun takapyörät sutivat. Hiljennä vauhtia lähes pysähdyksiin, ennen kuin lukitset tasauspyörästön. Tasauspyörästö auttaa pidon säilyttämisessä liukkaalla tai pehmeällä ajettaessa. Kytkimen keskiasennossa (2WD) tasauspyörästö lukkiutuu ja molemmat takapyörät vetävät. 6X6-malleissa kaikki neljä takapyörää vetävät. Kytkimen OFF-asennossa tasauspyörästön lukko ei ole käytössä ja vain toinen takapyöristä vetää. Tätä ominaisuutta voi hyödyntää ajettaessa herkästi vaurioituvilla pinnoilla, esimerkiksi nurmikolla, tai kevyessä siirtoajossa. 6X6-malleissa keskimmäisen akselin pyörät vetävät aina. 4X4-mallit 6X6-mallit 49

51 PÄÄSTÖRAJOITUSTEN TÄYTTÄMINEN Melupäästöt Tämä ajoneuvo täyttää USA:n (40 CFR 205) ja muiden maiden viranomaisten asettamat säädökset melupäästöistä. Älä tee muutoksia moottorin, sen imuilman kanavistoon tai pakoputkistoon. Moottorin huohotinjärjestelmä ja pakoputkiston kipinäsuojaus Tämä ajoneuvo on varustettu suljetulla huohotinjärjestelmällä ja pakoputkiston kipinänsuojauksella, mikä täyttää USA:n viranomaisten määräyksen C. Pakokaasupäästöt Tämän ajoneuvon pakokaasupäästöjä kontrolloidaan moottorin rakenteella ja tehtaalla tarkasti säädetyllä polttoaineen annostelulla sekä sytytyksen ajoituksella. Valmistajan säädöt täyttävät viranomaisten vaatimukset. Sen vuoksi kaikki moottorin polttoaine- ja sytytysjärjestelmän huollot tulee teettää valtuutetussa Polaris-huoltopisteessä. Päästövaatimusten hyväksymiskilpi sijaitsee ajoneuvon rungossa istuimen alla. Elektromagneettisten häiriöiden suodatus Sytytysjärjestelmä ja muu sähkölaitteisto täyttää EU-direktiivien 97/24/EC ja 2004/108/EC vaatimukset. 50

52 HUOLTO Määräaikaishuollot Ajoneuvon säännöllinen huolto varmistaa sen luotettavuuden sekä turvallisuuden. Seuraavassa huoltotaulukossa kerrotaan säännöllisen huollon edellyttämät tarkastukset, tarpeelliset säädöt sekä huoltotoimet. Tarkasta ja puhdista, voitele, säädä ja vaihda ajoneuvon osia aina tarpeen ja huoltoohjelman mukaan. Jos joudut uusimaan osia, käytä alkuperäisiä Polaris-varaosia. Merkitse huoltotoimet muistiin tämän kirjan lopussa olevalle lomakkeelle. Vihje: Huollot ja säädöt ovat tärkeitä ajoneuvon moitteettoman toiminnan takia. Jos olet epävarma siitä, kuinka huollot ja säädöt tehdään turvallisesti ja oikein, vie ajoneuvo valtuutettuun Polaris-huoltopisteeseen. Huoltotaulukko on laadittu tavanomaiseksi arvioidun ajoneuvon käytön mukaan, eli normaaleissa maasto-olosuhteissa keveässä harrastuskäytössä, keskimääräisellä 15 km/h nopeudella. Huoltoväliä väliä täytyy lyhentää, jos ajoneuvo on kovassa käytössä. Kovaksi käytöksi määritellään: ajoneuvon joutuminen säännöllisesti mutaan, veteen tai syvään hiekkaan kilpailutoimintaa muistuttava käyttö, jatkuvasti moottorin huipputehoa hyödyntävä käyttö jatkuva käyttö raskaissa työtehtävissä hitaalla nopeudella pitkäaikainen käyttö tyhjäkäynnillä lyhyet ajot pakkasessa Kiinnitä huomiota öljyn määrään. Öljymäärän lisääntyminen kylmällä säällä saattaa johtua veden kerääntymisestä öljypohjaan tai kampikammioon. Vaihda öljy heti, jos öljyn pinnan taso alkaa nousta. Seuraa edelleen öljyn määrää. Jos se lisääntyy, lopeta ajoneuvon käyttö ja selvitä syy tai ota yhteys valtuutettuun Polaris-huoltopisteeseen. Huoltotaulukon kirjainkoodit U E X Suorita nämä huoltotoimenpiteet useammin, jos ajoneuvo on ollut kovassa rasituksessa Vaikuttaa moottorin pakokaasupäästöihin Teetä valtuutetussa Polaris-huoltopisteessä VAROITUS! Jos X:llä merkittyä toimenpidettä ei ole suoritettu oikein, voi ajoneuvon osa rikkoutua ja aiheuttaa onnettomuuden ja hengenvaaran. Teetä se valtuutetussa Polarishuoltopisteessä. 51

53 HUOLTO Määräaikaishuollot Huoltotoimet on tehtävä silloin, kun ensimmäinen mainituista huoltoväleistä saavutetaan. Huoltoväli Kohde Ajotunnit Toimenpide Aika Ohjaus - Ennen ajoa Säädä tarvittaessa. Katso Ennen U Etu- ja takajousitus - Ennen ajoa ajoa tehtävät tarkastukset s. 37 Renkaat - Ennen ajoa U Jarrunesteen määrä - Ennen ajoa U Jarrupolkimen - Ennen ajoa liikerata Jarrujärjestelmä - Ennen ajoa Vanteet ja pultit - Ennen ajoa Rungon pultit ja - Ennen ajoa mutterit U Moottoriöljyn määrä - Ennen ajoa U E U E Ilmansuodatinkotelo ja esisuodatin - Päivittäin Tarkasta ja puhdista. Vaihda tarvittaessa Ilmansuodattimen - Päivittäin Tyhjennä tarvittaessa sakkaputki Jäähdytysneste - Päivittäin Tarkasta määrä, vaihda 2 v. välein U Ohjaustehostin - Päivittäin Puhdista usein (jos varustettu) Ajovalo, takavalo - Päivittäin Tarkasta toiminta U E U X Ilmansuodatin - 1 viikko Tarkasta; vaihda tarvittaessa Jarrupalat 10 h 1 kk Tarkasta kitkapinta Akku 20 h 1 kk Tarkasta liitokset, puhdista, testaa U Etuperän öljy 25 h 1 kk Tarkasta määrä. Vaihda vuosittain (jos varustettu) U Keskiperän öljy 25 h 1 kk Tarkasta määrä. Vaihda vuosittain (jos varustettu) U Takaperän öljy 25 h 1 kk Tarkasta määrä. Vaihda vuosittain (jos varustettu) U Vaihteistoöljy 25 h 1 kk Tarkasta määrä. Vaihda vuosittain 52

54 HUOLTO Määräaikaishuollot Huoltoväli Kohde Ajotunnit Toimenpide Aika U Huohottimen suodatin 25 h 1 kk Tarkasta. Vaihda tarvittaessa. E (jos varustettu Pysäköintijarrun vaijeri 25 h 1 kk Tarkasta kireys. Säädä tarvittaessa U Moottoriöljy ja öljynsuodatin 25 h 1 kk Sisäänajon jälkeen tehtävä öljynvaihto U Yleisvoitelu 50 h 3 kk Voitele kaikki kohteet Vaihdevivusto 50 h 6 kk Tarkasta, voitele, säädä X Ohjaus 50 h 6 kk Voitele U Etu- ja takajousitus 50 h 6 kk Voitele X E Kaasuvaijeri 50 h 6 kk Tarkasta, säädä, voitele. Vaihda tarvittaessa E Kaasuttimen ilmanoton kanavat 50 h 6 kk Tarkasta vuodot ja kiinnityskumien halkeamat. Variaattorin hihna 50 h 6 kk Tarkasta ja säädä. Vaihda tarvittaessa Jäähdytysjärjestelmä 50 h 6 kk Nesteen pakkaskestävyyden mittaus ennen talvea, järjestelmän painetesti vuosittain, tarkasta letkut vuotojen varalta Pysäköintijarrun 100 h 6 kk Tarkasta kireys. Säädä tarvittaessa vaijeri U Moottoriöljy ja suodatin 100 h 6 kk Vaihda öljy ja suodatin X E Polttoainejärjestelmä 100 h 12 kk Tarkasta vuotojen varalta säiliön korkki, letkut, venttiili, pumppu ja kaasuläppäkotelo. Vaihda letkut 2 vuoden välein X Polttoainesuodatin 100 h 12 kk Vaihda vuosittain U Jäähdytin 100 h 12 kk Tarkasta, puhdista ulkopinnat U Jäähdytysjärjestelmän 100 h 12 kk Tarkasta vuotojen varalta letkut U Moottorin kiinnitys 100 h 12 kk Tarkasta ja kiristä 53

55 HUOLTO Määräaikaishuollot Huoltoväli Kohde Ajotunnit Toimenpide Aika Pakoputkisto 100 h 12 kk Tarkasta kunto U E Sytytystulpat 100 h 12 kk Tarkasta. Vaihda tarvittaessa X Sytytyksen ajoitus 100 h 12 kk Tarkasta U Sähköjohdotus 100 h 12 kk Tarkasta reititys, kiinnitykset ja suojakuorien kunto. Suojaa liitokset yleisvoiteluaineella X Variaattorin hihnapyörät 100 h 12 kk Tarkasta, puhdista ja vaihda kuluneet osat X Etupyörän laakerit 100 h 12 kk Tarkasta. Vaihda tarvittaessa U E Ilmansuodatin 150 h - Vaihda X Jarruneste 200 h 24 kk Vaihda Äänenvaimennin 300 h 36 kk Puhdista Tyhjäkäynti - Säädä tarvittaessa X Pyörien suuntaus - Tarkasta säännöllisesti. Säädä, kun osia on vaihdettu X U Apujarru (jos varustettu) - Tarkasta päivittäin. Säädä tarvittaessa Ajovalojen suuntaus - Tarkasta säännöllisesti. Säädä tarvittaessa 54

56 HUOLTO Voitelusuositukset Tarkasta ja voitele kaikki kohteet määräaikaishuolto-ohjelman mukaisesti tai useammin, jos ajoneuvo on kovassa käytössä. Kohde Voiteluaine Lisätietoa Moottoriöljy PS-4 PLUS 0W-50 Katso sivu 57,93 Jarruneste DOT 4 Katso sivu 55,93 Vaihteisto AGL Plus Transmission Fluid Katso sivu 60,93 Etuperä Demand Drive Plus Fluid Katso sivu 61,93 Keskiperä (6X6) Premium ATV Angle Drive Katso sivu 62,93 Fluid Takaperä (6X6) Premium ATV Angle Drive Katso sivu 63,93 Fluid Kardaaniakseli (6X6) POLARIS Premium U-Joint Rasvanipat,93 Kardaaniakseli Lube POLARIS Premium U-Joint Lube Rasvanipat (korkeintaan 3 rasvaprässin puristusta),93 Rasvanipat 55

57 HUOLTO Moottorin imuilman rajoitin Jotkut RANGER 800 -mallit on varustettu moottorin imuilman rajoittimella, jotta ajoneuvoluokituksen määräykset täyttyvät. Sitä ei saa poistaa. Rajoittimen poistaminen aiheuttaa takuun raukeamisen. Moottoriöljy Tarkasta moottoriöljyn määrä aina ennen käyttöä. Vaihda moottoriöljy suositellun huoltoohjelman mukaisesti. Vaihda aina myös suodatin, kun teet öljynvaihdon. VAROITUS! Ajoneuvon käyttö silloin, kun moottoriöljyä on liian vähän tai se on vanhaa tai pilaantunutta, kuluttaa moottoria ja voi johtaa sen kiinnileikkaamiseen ja onnettomuuteen. Moottoriöljysuositus Polaris suosittelee käyttämään tässä ajoneuvossa POLARIS PS-4 PLUS Performance synteettistä 0W-50 nelitahtiöljyä. Polaris-tuotteiden numerot ovat sivulla 93. HUOMAA: Epäsopivan moottoriöljyn käyttö voi aiheuttaa moottorivaurion. Älä sekoita eri öljylaatuja. 56

58 HUOLTO Moottoriöljy Vaihteiston öljymäärä tulee tarkastaa riittävän usein. Lisää tarvittaessa. Vaihda öljy määräaikaishuolto-ohjelman mukaisesti. Käytä vain suositeltua öljyä. Öljyn määrän tarkastus Öljyn mittatikku ja täyttöaukko on moottorin päällä. Öljytikku 1. Aja tasaiselle alustalle. 2. Sammuta moottori. 3. Nosta mittatikun lukitussalpa ylös. 4. Poista öljytikku. Kuivaa se puhtaalla liinalla. 5. Laita öljytikku täysin paikalleen, poista se uudelleen ja katso siitä moottoriöljyn määrä. Pidä öljymäärä on oikealla alueella. Älä täytä liikaa. Vihje: Öljytikku on kampikammiossa viistosti. Siksi tikku näyttää suurempaa määrää alapuolella. Katso öljymäärä aina mittatikun yläpinnalta. Tarkasta tikun yläpuolelta Yläraja Lisää Suositustaso 57

59 HUOLTO Moottoriöljy Moottoriöljyn ja suodattimen vaihto Vaihda sekä moottoriöljy että suodatin aina sadan käyttötunnin kuluttua. 1. Aja tasaiselle alustalle. 2. Käytä moottoria muutama minuutti, kunnes se on lämmin. Sammuta moottori. 3. Puhdista tyhjennystulpan seutu moottorin alapuolelta. 4. Aseta keräilyastia kampikammion alapuolelle. VAROITUS! Kuuma öljy voi aiheuttaa palovamman. 5. Poista tyhjennystulppa. Valuta kaikki öljy astiaan. 6. Asenna tyhjennystulpan tiiviste. Tyhjennystulpan ja kampikammion tiivistepintojen pitää olla puhtaat, ehjät ja sileät. 7. Asenna tyhjennystulppa paikalleen. Kiristystiukkuus on 27 Nm. 8. Laita liina suodattimen alapuolelle. Käännä suodatinta öljynsuodattimen avaimella vastapäivään ja irrota suodatin. 9. Puhdista moottorilohkon tiivistepinta suodattimen kohdalta. 10. Voitele uuden öljynsuodattimen tiivistepinta moottoriöljyllä. Tarkasta tiivisteen moitteeton kunto. 11. Kierrä öljynsuodatin kiinni käsin. Kun öljynsuodattimen tiiviste osuu moottorin vastinpintaan, tee loppukiristys kiertämällä suodatinta vielä 1/2 kierrosta. 12. Poista mittatikku ja lisää 1,9 litraa suositeltua öljyä. 13. Asenna mittatikku paikalleen. 14. Siirrä vaihde N-asentoon. 15. Paina jarrupoljinta. Kytke pysäköintijarru. 16. Käynnistä moottori. Anna sen käydä tyhjäkäynnillä pari minuuttia. 17. Sammuta moottori. Tarkasta vuotojen varalta. 18. Tarkasta öljyn määrä mittatikusta ja lisää tarvittaessa niin, että öljypinnan taso on mittatikun ylämerkin tasalla. 19. Huolehdi moottoriöljyn ja öljynsuodattimen asianmukaisesta hävittämisestä. 58

60 HUOLTO Voimansiirron öljyhuolto Öljysuositukset RANGER 4X4 Vaihdelaatikko Voiteluaine Tilavuus Vaihteisto Etuperä AGL PLUS Transmission Fluid Demand Drive Plus Fluid Täyttötulpan kiristysmomentti Tyhjennystulpan kiristysmomentti 1000 ml 16 Nm 16 Nm 275 ml Nm 15 Nm RANGER 6X6 Vaihdelaatikko Voiteluaine Tilavuus Vaihteisto Etuperä Keskiperä Takaperä AGL PLUS Transmission Fluid Demand Drive Plus Fluid Premium ATV Angle Drive Fluid Premium ATV Angle Drive Fluid Täyttötulpan kiristysmomentti Tyhjennystulpan kiristysmomentti 1290 ml 16,3 Nm 16,3 Nm 275 ml Nm 15 Nm 200 ml 19 Nm 19 Nm 532 ml 19 Nm 19 Nm RANGER CREW Vaihdelaatikko Voiteluaine Tilavuus Vaihteisto Etuperä AGL PLUS Transmission Fluid Demand Drive Plus Fluid Täyttötulpan kiristysmomentti Tyhjennystulpan kiristysmomentti 1000 ml 16 Nm 16 Nm 275 ml Nm 15 Nm 59

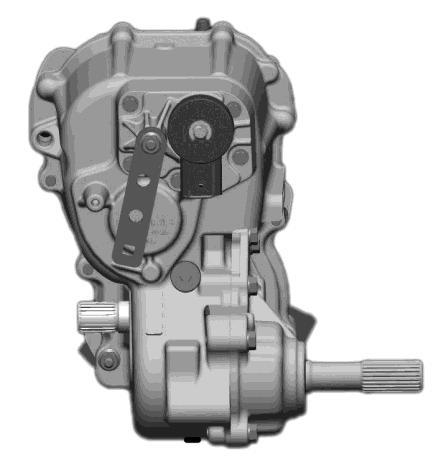

61 HUOLTO Voimansiirron öljyhuolto Vaihteisto Vaihteiston öljymäärä tulee tarkastaa kuukausittain tai 25 ajotunnin välein. Lisää tarvittaessa. Öljy vaihdetaan vuosittain. Öljymäärän pitää olla täyttö-/tarkastustulpan reiän alareunan tasalla. Öljyn määrän tarkastus Täyttö-/tarkastustulppa on 4X4- ja Crew-malleissa vaihdelaatikon oikealla puolella ja 6X6- malleissa ajoneuvon takana. 1. Aja tasaiselle alustalle. 2. Avaa täyttö-/tarkastustulppa. 3. Tarkista öljypinnan taso. 4. Lisää suositeltua öljyä tarvittava määrä. 5. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. Vaihteistoöljyn vaihto Tyhjennystulppa on vaihdelaatikon alapuolella. 6X6-malleissa on pohjalevyssä reikä tyhjennystulpan kohdalla. 1. Avaa täyttö-/tarkastustulppa. 2. Aseta keräilyastia vaihdelaatikon alle. 3. Poista tyhjennystulppa. Valuta kaikki öljy astiaan. 4. 4X4 ja Crew: Puhdista tulppa ja asenna se paikalleen. 6X6: Puhdista tyhjennystulpan magneettinen pää huolellisesti ja asenna uusi tiiviste. 5. Kiristä oikeaan momenttiin. 6. Lisää suositeltua öljyä. 7. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. 8. Tarkista mahdolliset öljyvuodot. Huolehdi jäteöljystä asianmukaisesti. 4X4 ja Crew 6X6 Täyttötulppa Täyttötulppa Tyhjennystulppa 60

62 HUOLTO Voimansiirron öljyhuolto Etuperä Etuperän öljymäärä tulee tarkastaa kuukausittain tai 25 ajotunnin välein. Lisää tarvittaessa. Öljy vaihdetaan vuosittain. Öljyn määrän tarkastus Etuperän täyttö-/tarkastustulppa on vasemmalla puolella perää. 1. Aja tasaiselle alustalle. 2. Avaa täyttö-/tarkastustulppa. Tarkista öljypinnan taso. 3. Lisää suositeltua öljyä tarvittava määrä. 4. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. Öljyn vaihto Täyttötulppa Tyhjennystulppa 1. Tue ajoneuvo alustapukille. 2. Irrota kuljettajan puoleinen etupyörä. 3. Avaa täyttö-/tarkastustulppa. 4. Aseta keräilyastia tyhjennystulpan alle. 5. Poista tyhjennystulppa. Valuta öljy. 6. Puhdista tyhjennystulppa. Kierrä tyhjennystulppa kiinni. Kiristä oikeaan momenttiin. 7. Lisää suositeltua öljyä. 8. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. 9. Tarkista mahdolliset öljyvuodot. 10. Hävitä käytetty öljy asianmukaisesti. 61

63 HUOLTO Voimansiirron öljyhuolto Keskiperä (6X6) Keskiperän öljymäärä tulee tarkastaa kuukausittain tai 25 ajotunnin välein. Lisää tarvittaessa. Öljy vaihdetaan vuosittain. Öljyn määrän tarkastus Keskiperän täyttö-/tarkastustulppa on perän sivulla. 1. Aja tasaiselle alustalle. 2. Avaa täyttö-/tarkastustulppa. Tarkasta öljypinnan taso. 3. Lisää suositeltua öljyä tarvittava määrä. 4. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. Tyhjennystulppa Öljyn vaihto Täyttötulppa 1. Avaa täyttö-/tarkastustulppa. 2. Aseta keräilyastia tyhjennystulpan alle. 3. Poista tyhjennystulppa. Valuta öljy. 4. Puhdista tyhjennystulppa. Kierrä tyhjennystulppa kiinni. Kiristä oikeaan momenttiin. 5. Lisää suositeltua öljyä. 6. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. 7. Tarkista mahdolliset öljyvuodot. 8. Hävitä käytetty öljy asianmukaisesti. 62

64 HUOLTO Voimansiirron öljyhuolto Takaperän öljy (6X6) Takaperän öljymäärä tulee tarkastaa kuukausittain tai 25 ajotunnin välein. Lisää tarvittaessa. Öljy vaihdetaan vuosittain. Pidä öljymäärä täyttötulpan reiän alareunan tasalla. Älä täytä liikaa. Katso taulukosta Voimansiirron öljysuositukset (sivu 63) suositellut voiteluaineet, tilavuudet ja kiristysmomentit. Täyttö-/tarkastustulppa on takaperän kuljettajan puoleisella sivulla. Öljyn määrän tarkastus 1. Aja tasaiselle alustalle. 2. Avaa täyttö-/tarkastustulppa. Tarkasta öljypinnan taso. 3. Lisää suositeltua öljyä tarvittava määrä. 4. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. Öljyn vaihto 1. Poista täyttötulppa. 2. Aseta öljynkeräysastia tyhjennystulpan alle. 3. Poista tyhjennystulppa. Valuta kaikki öljy astiaan. 4. Puhdista ja asenna tyhjennystulppa. Kiristä oikeaan momenttiin. 5. Lisää oikea määrä suositeltua öljyä. 6. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. 7. Tarkasta mahdolliset öljyvuodot. 8. Huolehdi jäteöljystä asianmukaisesti. Täyttötulppa Tyhjennystulppa 63

65 HUOLTO Sytytystulpat Suositeltu sytytystulppa (4x4, 6x6 JA Crew) RC7YC3 HUOMAA: Muun kuin suosituksen mukaisen sytytystulpan käyttö voi aiheuttaa moottorivaurion. Elektrodien kärkiväli: Uuden tulpan kiristysmomentti Vanhan tulpan kiristysmomentti 0,9 mm 24 Nm 24 Nm Sytytystulpan tarkastus ja vaihto Sytytystulpan kunto kertoo moottorin toimintakunnosta. Sytytystulpan silmämääräinen tarkastelu tulee tehdä välittömästi käyttölämpöisen moottorin voimakkaan vedätyksen jälkeen. Tarkasta tulpan väri. VAROITUS! Kuuma moottori ja pakoputkisto voi aiheuttaa palovammoja. Käytä suojakäsineitä, kun irrotat sytytystulpan. 1. Poista istuin. 2. Irrota sytytystulpan hattu. Kierrä sytytystulppa auki sytytystulppa-avaimella. 3. Asenna päinvastaisessa järjestyksessä. Kiristä oikeaan momenttiin. Normaali sytytystulppa Normaali sytytystulpan väri on harmaa, kahvin- tai vaalean ruskea. Karstaa ei saa olla. Kärkielektrodeissa ei saa näkyä kulumaa. Kärki ei saa olla vaalea. Vaaleus paljastaa moottorin ylikuumenemisen, jonka aiheuttaa joko väärän tyyppinen sytytystulppa tai väärät kaasuttimen säädöt. Musta karstoittunut sytytystulppa Musta karstoittunut sytytystulppa paljastaa moottorin käyvän liian rikkaalla tai moottorin palotilaan pääsevän öljyä. Syy voi olla moottorivaurio tai vika moottorin ohjausjärjestelmässä. 64

66 HUOLTO Jäähdytysjärjestelmä Moottorin jäähdytysjärjestelmä perustuu jäähdytysnesteeseen, ajoneuvon etuosassa olevaan jäähdyttimen kennoon, painekorkkiin, letkustoon sekä paisuntasäiliöön. Moottorin lämmetessä jäähdytysneste laajenee, jolloin sitä kulkeutuu jäähdyttimen kennon painekorkin kautta paisuntasäiliöön ja paisuntasäiliön nestepinnan taso nousee. Vastaavasti moottorin jäähtyessä nestepinta laskee. Sisäänajovaiheessa jäähdytysnesteen pinnan taso saattaa laskea, kun järjestelmään mahdollisesti jäänyt ilma poistuu. Tarkasta jäähdytysnesteen määrä ja lisää sitä tarvittaessa paisuntasäiliöön. Pidä nesteen määrä säiliön ylä- ja alamerkkien välillä. Jäähdytysnesteen lisääminen Polaris suosittelee jäähdytysnesteen vaihtamista kahden vuoden välein. Suositeltava jäähdytysneste on POLARIS Premium 60/40 anti-freeze/coolant (PN ). Vaihtoehtoisesti voi käyttää korkealuokkaista, alumiiniosia sisältävälle moottorille suunniteltua jäähdytysnestettä, johon on sekoitettu tislattua vettä. POLARIS Premium 60/40 on valmista käytettäväksi. Noudata aina nesteen valmistajan sekoitussuosituksia. Vaihda jäähdytysneste uuteen aina, kun jäähdytysjärjestelmä on tyhjennetty huollon tai korjauksen takia. Jos paisuntasäiliö tyhjenee kokonaan, tarkasta aina myös jäähdyttimen kennon nestemäärä. Lisää jäähdytysnestettä tarvittaessa. Jäähdytin ja tuuletin Jäähdyttimen kenno tulee puhdistaa siihen kertyneestä liasta säännöllisesti. Älä asenna lisävarusteita, jotka peittävät ajoneuvon etuosaa siten, että ilmavirta jäähdyttimelle estyy. Ilmavirran estyminen voi johtaa ylikuumenemiseen ja moottorivaurioon. HUOMAA: Ajoneuvon peseminen painepesurilla voi vahingoittaa jäähdyttimen kennoa. Polaris ei suosittele painepesurin käyttöä. 65

67 HUOLTO Jäähdytysjärjestelmä Jäähdytysnesteen määrän tarkastaminen Huolehdi, että nesteen määrä on säiliön ylä- ja alamerkkien välillä silloin, kun neste on viileää. Jäähdytysnesteen paisuntasäiliö on oikean etukuomun alla. 1. Aja tasaiselle alustalle. 2. Katso nesteen pinnan taso paisuntasäiliön kyljestä. 3. Jos nestettä on alle alarajan, avaa säiliön korkki ja lisää jäähdytysnestettä suppilon avulla. Sulje korkki. Vihje: Jos jäähdytysnestettä pitää lisätä usein tai jos paisuntasäiliö tyhjenee kokonaan, järjestelmässä on todennäköisesti vuoto. Vie ajoneuvo tarkastettavaksi valtuutettuun Polaris-huoltopisteeseen. 66

68 HUOLTO Jäähdytysjärjestelmä Jäähdyttimen kennon huolto 1. Nosta kuomu. VAROITUS! Vapautuva höyry voi aiheuttaa vakavia palovammoja. Älä avaa painekorkkia, kun moottori on lämmin tai kuuma. Korkin avaaminen voi johtaa kuuman ja paineistuneen jäähdytysnesteen roiskumiseen ja palovammoihin. 2. Avaa painekorkki hitaasti. 3. Tarkasta jäähdytysnesteen määrä aukosta. 4. Lisää tarvittaessa nestettä hitaasti suppilon avulla. Vihje: Jäähdyttimeen tarvitsee lisätä nestettä vain, jos järjestelmä on tyhjennetty huollon ja/tai korjauksen takia. Mutta jos paisuntasäiliö on tyhjentynyt kokonaan, pitää aina tarkastaa myös jäähdyttimen kennon nestemäärä. 5. Laita jäähdyttimen korkki paikalleen. Älä vaihda jäähdytyskennon korkkia. Se on osa jäähdytysjärjestelmän toimivuuden varmistavaa kokonaisuutta. Jos korkki hukkuu, tilaa uusi alkuperäisosa. Ohjaustehostin Jos ajoneuvo on varustettu ohjaustehostimella, puhdista se usein huolellisesti, jotta se ei kuumene. Puhdista usein 67

69 HUOLTO Variaattori VAROITUS! Noudata tarkasti tässä käsikirjassa olevia ohjeita, jotka koskevat variaattorin käyttöä. Älä tee muutoksia variaattorin rakenteisiin. Variaattoriin tehdyt muutokset voivat aiheuttaa sen yllättävän rikkoutumisen, mikä voi johtaa loukkaantumiseen tai hengenvaaraan. Variaattori on erittäin tarkasti suunniteltu kokonaisuus, jossa minkä tahansa osan muuttaminen heikentää laitteiston toimintaa. Variaattori ja siihen liittyvä kytkin pyörivät suurella nopeudella ja niiden kautta kulkeutuu kaikki moottorin voima. Osien muuttaminen voi johtaa epänormaaliin toimintaan, pahaan tärinään sekä osien rikkoutumiseen. Näiden välttämiseksi ajoneuvon omistajan tulee: noudattaa tarkasti suositeltua huolto-ohjelmaa. teettää kaikki vaativammat huoltotyöt valtuutetussa huoltopisteessä. käyttää vain alkuperäisiä Polaris-huolto-osia. pitää variaattorin suojakansi aina oikein asennettuna. Variaattorin nopeusalueet Ajoneuvon käyttö Ajaminen alle 11 km/h nopeudella Raskaiden kuormien veto Vaativa maastoajo (suot, kivikot, jyrkät mäet jne.) Normaali käyttö yli 11 km/h nopeudella Suositeltu nopeusalue Hidas (L) Hidas (L) Hidas (L) Nopea (H) 68

70 HUOLTO Variaattori Variaattorin kuivaaminen ajoneuvon uppoamisen jälkeen Jos ajoneuvolla joudutaan ajamaan syvässä vedessä tai se uppoaa, variaattorin toiminnan palauttaminen normaaliksi saattaa vaatia seuraavia toimenpiteitä: 1. Aja tasaiselle alustalle. 2. Poista tyhjennystulppa. Anna veden valua ulos. Kierrä tyhjennystulppa kiinni. 3. Paina jarrua ja käynnistä moottori. 4. Kytke pysäköintijarru. 5. Laita vaihde vapaalle (N). 6. Käytä kaasua pumppaavasti sekunnin ajan, jotta kosteus haihtuisi ja variaattorin osat kuivuisivat. Älä pidä kaasua auki pidempään kuin 10 sekuntia kerrallaan. 7. Päästä moottorin kierrokset tyhjäkäynnille. Paina jarrua. Vapauta pysäköintijarru. Kytke vaihde hitaalle vetoalueelle (L). 8. Kokeile, luistaako variaattori. Jos hihna luistaa, toista kuivaustoimet. 9. Vie ajoneuvo valtuutettuun huoltopisteeseen niin pian kun mahdollista. Toimenpiteet ajoneuvon uppoamisen jälkeen HUOMAA: Ajoneuvon joutuminen liian syvään veteen tai uppoaminen aiheuttaa moottorivaurion välittömän riskin. Uponnut ajoneuvo tulee tarkastuttaa valtuutetussa huollossa ennen moottorin käynnistämistä. Jos se ei ole mahdollista, toimi seuraavasti: 1. Nosta ajoneuvo vedestä tai siirrä se ainakin matalaan kohtaan, missä veden pinta on jalkatilan alapuolella. 2. Tarkasta ilmansuodatinkotelo. Jos siinä on vettä, kuivaa se ja vaihda suodatin. 3. Kuivaa huolellisesti myös ilman esisuodatin. 4. Irrota sytytystulpat. Pyöritä moottoria useita kertoja starttimoottorilla. 5. Kuivaa ja asenna sytytystulpat tai vaihda uudet tulpat. 6. Yritä käynnistää moottori. Tarvittaessa kuivaa uudelleen. 7. Vie ajoneuvo valtuutettuun huoltopisteeseen tarkastettavaksi mahdollisimman pikaisesti. 8. Jos variaattori on kastunut, noudata ohjeita sen kuivaamiseksi. 69

71 HUOLTO Ilmansuodatin Tarkasta ja vaihda ilmansuodatin määräaikaishuolto-ohjelman mukaisesti. Jos ajoneuvoa käytetään erittäin pölyisissä ja/tai kosteissa olosuhteissa, ilmansuodatin on vaihdettava useammin. 1. Nosta kuormalava pois paikaltaan. 2. Irrota ilmansuodatinkotelon kansi ja tarkasta tiiviste. Sen tulee asettua tiiviisti kannen uraan. Vihje: Ota kiinni suodattimen päästä, jotta suodatinpaperi ei rikkoudu. 3. Irrota ilmansuodatin. 4. Älä yritä pestä suodatinta. Vaihda likaantunut tai rikkoutunut suodatin aina uuteen. Vihje: Laita yleisvoiteluainetta ohuelti suodattimen tiivisteen reunaan. 5. Poista pöly ja roskat suodattimesta vähäisellä paineilmalla. Ilmansuodatin Polttoainesuodatin Tässä ajoneuvossa on kiinteä polttoainesuodatin. Älä yritä puhdistaa sitä. Vaihdata se valtuutetussa Polaris-huoltopisteessä 100 käyttötunnin välein. 70

72 HUOLTO Äänenvaimennin VAROITUS! Noudata tarkasti seuraavia ohjeita, kun huollat äänenvaimenninta. Älä koske äänenvaimentimeen, kun pakoputkisto on kuuma. Pakoputkiston lämpötila voi nousta yli 500 Celsius-asteeseen. Anna osien jäähtyä tarpeeksi, ennen kuin jatkat huoltotöitä. Poista kaikki helposti syttyvä materiaali ajoneuvon läheisyydestä. Käytä suojalaseja ja -käsineitä. Älä seiso ajoneuvon takana tai edessä puhdistuksen aikana. Älä koskaan käytä moottoria suljetussa tilassa. Pakokaasut sisältävät hiilimonoksidia eli häkää, joka voi nopeasti johtaa tajuttomuuteen tai hengenmenetykseen. Älä mene ajoneuvon alle, kun se on kallellaan. Puhdista karsta äänenvaimentimesta säännöllisesti seuraavasti: 1. Irrota äänenvaimentimen puhdistustulppa. 2. Laita vaihde vapaalle (N). Kytke pysäköintijarru. 3. Käynnistä moottori. 4. Poista karsta kaasuttamalla voimakkaasti useita kertoja. 5. Jos karstaa irtoaa, tehosta sen irtoamista tukkimalla äänenvaimentimen ulostulo sopivalla tulpalla ja naputtamalla äänenvaimentimen kuorta kaasuttamisen aikana. 6. Jos karstaa tuntuu jäävän äänenvaimentajaan, nosta ajoneuvon takaosaa n. 30 cm. Kytke pysäköintijarru ja aseta kiilat renkaiden eteen. 7. Toista vaiheet 4-5, kunnes karstaa ei enää irtoa. 8. Sammuta moottori. Anna äänenvaimentimen jäähtyä. 9. Asenna puhdistustulppa ja poista äänenvaimentimen ulostulon tulppa. Pakokaasun ulostulo Puhdistustulppa 71

73 HUOLTO Kaasupoljin VAROITUS! Ajoneuvon epänormaalisti toimiva kaasupoljin (suuri välys, kiinni hirttäminen) lisää onnettomuusriskiä. Tarkasta kaasupolkimen vapaaliike ja palautuminen aina ennen moottorin käynnistämistä. Älä käytä ajoneuvoa, jos sen kaasupoljin ei toimi sulavasti. Ota heti yhteys valtuutettuun Polaris-huoltopisteeseen, jos kaasupolkimen toiminnassa ilmenee vikaa. Kaasupolkimen vapaaliike Jos kaasupolkimessa on liian suuri vapaaliike vaijerin venymisen tai virheellisen säädön takia, moottori vastaa viiveellä erityisesti alhaisilla kierrosnopeuksilla. Voi myös olla, että kaasuläppä ei aukea täysin. Jos kaasupolkimessa ei ole vapaaliikettä, moottorin kierrokset nousevat tahattomasti. Vapaaliikkeen tarkastaminen Kaasupoljin 1. Paina jarrupoljinta ja kytke pysäköintijarru. 2. Laita vaihde vapaalle (N). 3. Käynnistä moottori. Anna sen lämmetä. 4. Mittaa kaasupolkimen liike tyhjäkäyntiasennosta siihen, kunnes moottori ottaa kierroksia. Vapaaliikkeen pitää olla 1,5-3 mm. 72

74 HUOLTO Kaasupoljin Tyhjäkäyntinopeus Tyhjäkäyntinopeus on säädetty tehtaalla. Jos se ei ole kohdallaan, vie ajoneuvo säädettäväksi valtuutettuun Polaris-huoltopisteeseen. Kaasupolkimen vapaaliikkeen säätäminen 1. Nosta istuin pois. 2. Vedä kaasuvaijerin säätöosan päältä pois sitä suojaavat kumiholkit. 3. Löysennä säätöosan lukitusmutteria. 4. Kierrä säätöä, kunnes kaasupolkimen vapaaliike on sopiva (1,5-3 mm). Kumisuojus Lukitusmutteri Säätörengas Vihje: Samalla kun säädät, kokeile kaasupoljinta kevyesti. 5. Kiristä lukitusmutteri. 6. Vedä kumisuojukset säätöosan päälle. 73

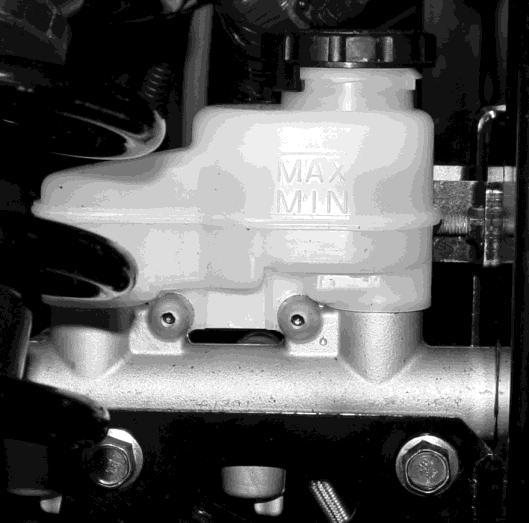

75 HUOLTO Jarrut Sekä etu- että takajarrut ovat hydrauliset levyjarrut. Jarruja käytetään jarrupolkimella. Jarruneste Tarkasta jarrunesteen määrä aina ennen käyttöönottoa. VAROITUS! Kun olet avannut uuden jarrunestepullon, hävitä käyttämättä jäänyt neste asianmukaisesti. Jarruneste imee nopeasti kosteutta ilmasta. Kosteus alentaa jarrunesteen kiehumislämpötilaa, mikä voi aiheuttaa jarrujen tehon menettämisen ja vakavan onnettomuuden. Vaihdata jarruneste vähintään kahden vuoden välein ja aina, jos sen väri on muuttunut tummaksi tai jos nesteen pinnan taso on päässyt alle minimin. 1. Aja tasaiselle alustalle. 2. Jarrunestesäiliö on kuljettajan puoleisessa pyöränkotelossa. Nesteen pinnan tulee olla ylä- (MAX) ja alamerkkien (MIN) välissä. 3. Tarvittaessa lisää nestettä ylämerkkiin asti. 4. Paina jarrupoljinta voimakkaasti muutama sekunti ja tarkasta mahdolliset vuodot. Enintään Vähintään 74

76 HUOLTO Jarrut Jarrujen tarkastaminen 1. Tarkasta järjestelmä vuotojen varalta. 2. Tarkasta jarrupolkimen tuntuma. Sen tulee olla napakka. Sienimäistä pehmeyttä tai liian pitkää liikerataa ei saa ilmetä. 3. Tarkasta jarrupalojen kunto ja kitkamateriaalin riittävyys. 4. Tarkasta jarrulevyjen kiinnitys ja kunto. 5. Vaihda jarrupalat, kun kitkamateriaali on kulunut ohuemmaksi kuin 1 mm. 1 mm Pysäköintijarrun tarkastaminen Pysäköintijarrun vapautusnappi 1. Paina jarrupoljinta. 2. Vedä pysäköintijarrun käyttövipu mahdollisimman alas. 3. Kokeile, liikkuuko ajoneuvo. Jos ajoneuvo liikkuu pysäköintijarru kytkettynä, jarru on säädettävä. 75

77 HUOLTO Jarrut Pysäköintijarrun säätö Tarkasta ja säädä pysäköintijarrun vaijerin kireys ensimmäisten 25 käyttötunnin jälkeen ja sen jälkeen 100 tunnin välein. Jos pysäköintijarrun vaijeri ei ole tarpeeksi kireä, pysäköintijarrun merkkivalo BRAKE palaa näytöllä, mutta vivun liikerata ei riitä lukitsemaan jarrua. Jos näin käy, siirrä vipu yläasentoon ja säädä vaijerin kireys. Vihje: Jos säätäminen on olosuhteiden takia vaikeaa, avaa kuomu ja irrota pysäköintijarrun vaijeri tilapäisesti. Yhdistä vaijeri takaisin mahdollisimman pian ja säädä sen kireys sopivaksi. 1. Aja tasaiselle alustalle. 2. Siirrä vaihde N-asentoon. 3. Löysää tai kiristä vaijerin vipupäässä olevia muttereita. Ohjauslaitteisto Ohjauksen toiminta ja vapaaliike tulee tarkastaa säännöllisesti. 1. Aja tasaiselle alustalle. 2. Käännä rattia edestakaisin kevyellä otteella. 3. Vapaaliikkeen pitää olla mm. 4. Jos ratissa tuntuu selvästi suurempi välys tai kääntäessä kuuluu kolahduksia tai narinaa, korjauta ohjausjärjestelmä valtuutetussa Polaris-huoltopisteessä. 76

78 HUOLTO Jousituksen säädöt Etu- ja takajousia voi säätää, jos halutaan jäykempi jousitus. 1. Nosta ajoneuvo tukien varaan. 2. Irrota pultit iskunvaimentimien yläpään kiinnityspisteistä. 3. Siirrä iskunvaimentimet sisemmistä kiinnityspisteistä ulompiin. 4. Asenna kiinnityspultit. Kiristystiukkuus on 40 Nm. Ulommat kiinnityspisteet Sisemmät kiinnityspisteet Kuvassa takajousitus Etujousituksen säätö tehdään samalla tavalla Jousien säätäminen Etu- ja takaiskunvaimentajien jousien esijännitystä voi säätää kiertämällä iskunvaimentimen runko-osan säätörengasta myötätai vastapäivään. Säätöholkki 77

79 HUOLTO Renkaat VAROITUS! Kuluneilla, väärän kokoisilla, väärin asennetuilla tai väärillä ilmanpaineilla täytetyillä renkailla ajaminen heikentää huomattavasti ajo-ominaisuuksia. Varmista renkaiden oikeat ilmanpaineet sekä niiden kunto säännöllisesti. Käytä vain valmistajan suosituksen mukaisia rengaskokoja ja -tyyppejä. Urasyvyys Vaihda renkaat uusiin, kun urasyvyys on enää 3 mm. 3 mm Kiinnitysmuttereiden kiristysmomentit Älä voitele vanteiden kiinnitysmuttereita. Mutteri Sijainti Kiristysmomentti Mutteri (alumiinivanteet) Mutteri (teräsvanteet) Edessä ja takana Edessä ja takana 41 Nm plus ¼ kierrosta 47 Nm Napojen mutterit Edessä 95 Nm Napojen mutterit Keskellä ja takana 150 Nm 78

80 HUOLTO Renkaat Renkaiden vaihto 1. Paina jarrua. 2. Kytke pysäköintijarru. 3. Sammuta moottori. Laita vaihde päälle. 4. Löysää vanteen kiinnitysmutterit. 5. Nosta ajoneuvon sivu tuen varaan niin, että renkaat ovat hieman irti maasta. 6. Irrota vanteen mutterit ja irrota pyörä. 7. Kun asennat pyörän paikalleen, varmista, että renkaan venttiili jää ulkosivulle ja renkaan pyörimissuunta on oikea. VAROITUS! Väärin asennetut pyörät vaikuttavat renkaiden kulumiseen ja ajoneuvon hallintaan, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Varmista aina, että mutterit on kiristetty oikeaan tiukkuuteen. Älä avaa itse akselin muttereita, joissa on sokka. 8. Kierrä mutterit sormitiukkuuteen. 9. Laske ajoneuvo renkaiden varaan. 10. Kiristä mutterit oikeaan tiukkuuteen. 79

81 HUOLTO Valot Huonossa kunnossa olevat tai likaiset ajovalot heikentävät näkyvyyttä ja turvallisuutta. Puhdista ajovalot usein ja vaihda palaneet polttimot ehjiin ensi tilassa. Huolehdi myös ajovalojen suuntauksesta. Älä kosketa halogeenipolttimon lasiosaa paljain sormin. Sormista tarttuu lasiin rasvaa, aiheuttaa polttimon ylikuumenemisen ja lyhentää sen käyttöikää. Ajovalojen polttimon vaihto 1. Poista etuosan kuomu. Johtoliitos VAROITUS! Kuumat osat voivat aiheuttaa palovammoja. Anna polttimoiden jäähtyä ennen työskentelyä. 2. Irrota ajovalon johtoliitos. Kierrä liitintä, älä johtoa. 3. Irrota polttimo kääntämällä sitä vastapäivään. 4. Asenna uusi polttimo. Vihje: Varmista, että polttimon kanta sijoittuu oikein johtoliittimeen. 5. Asenna johtoliitin paikalleen. Jarruvalot Jarruvalo syttyy, kun jarrupoljinta painetaan. Tarkasta jarruvalon syttyminen ennen jokaista ajokertaa. 1. Käännä virta-avain ON-asentoon. 2. Paina jarrupoljinta. Jarruvalon pitää syttyä, kun poljinta on painettu n. 10 mm. Jos valo ei syty, tarkasta polttimo. 80

82 HUOLTO Valot Ajovalojen suuntaus 20 cm 7,6 m 1. Pysäköi tasaiselle kohdalle 7,6 metrin päähän seinästä. 2. Kytke pysäköintijarru. Laita vaihde päälle. 3. Mittaa kaukovaloumpion keskikohdan korkeus maasta ja tee seinään merkki samalle korkeudelle. 4. Paina jarrua. Käynnistä moottori. Sytytä ajovalot. 5. Katso, mihin kohtaan seinää kohdistuu voimakkain valoteho. Sen tulee olla noin 20 cm seinään merkityn korkeuden alapuolella ajajan istuessa satulassa normaalissa ajoasennossa. 6. Tarvittaessa kierrä ajovaloumpion säätöruuvia umpion takaa. 7. Löysää ruuvia, säädä umpion asentoa ja kiristä ruuvi. 8. Toista vaiheet 4-6, kunnes säätö on suosituksen mukainen. 81

83 HUOLTO Sulakkeet Jos ajoneuvo sammuu äkkiä tai ilmenee jokin muu yllättävä sähkövika, kannattaa tarkastaa sulakkeet. Jos sulake on palanut, syynä on yleensä oikosulku. Etsi mahdollinen oikosulku, korjaa se ja vaihda sulake. Sulakekotelossa on varasulakkeita. Jos epäilet, että sulake tai rele ei toimi oikein, ota yhteys valtuutettuun Polarishuoltopisteeseen. Vihje: 120 ohmin resistoria (jos varustettu) käyttää Polaris-huoltopiste ohjaustehostimen diagnostiikkaan. Sulake 20A 10A 20A 20A 20A 30A Kohde Lisävarusteet, 12 V pistoke Polttoainepumppu Moottorin ohjausjärjestelmä Valot Pääsulake Sytytys, Mittaristo Ohjaustehostin (jos varustettu) 82

84 HUOLTO Akku VAROITUS! Akun sisällä oleva neste on myrkyllistä ja hyvin syövyttävää. Se sisältää rikkihappoa. Akkuhappo aiheuttaa vakavia palovammoja iholle sekä syövyttää kaikki materiaalit, mihin sitä pääsee roiskumaan. TOIMENPITEET JOS AKKUHAPPOA JOUTUU Iholle: Huuhtele välittömästi runsaalla vedellä. Suolistoon: Juo runsaasti vettä tai maitoa. Nauti magnesiummaitoa, vatkattua kananmunaa tai kasvisöljyä. Lähde sairaalahoitoon. Akkuhappo on hengenvaarallinen myrkky. Silmiin: Huuhtele runsaalla vedellä 15 minuutin ajan ja lähde sairaalahoitoon. Latauksen aikana akusta haihtuu räjähdysherkkää vetykaasua. Huolehdi siitä, ettei latauksen aikana akku joudu avotulen tai kipinöiden läheisyyteen tai sitä käsitellä tupakoiden. Lataa akkua vain hyvin tuulettuvassa paikassa. Suojaa silmäsi. PIDÄ AKKU POISSA LASTEN ULOTTUVILTA. Ranger-malleissa käytetään joko huoltovapaata tai tavanomaista akkua. Huoltovapaan akun tunnistaa siitä, että siinä ei ole akkukennojen täyttökorkkeja. Tavallisessa akussa niitä on kuusi kappaletta. Pidä akun navat puhtaina. Tarvittaessa puhdista ne teräsharjan avulla. Akun pinnan voit puhdistaa soodaliuoksella (1 rkl soodaa, 2 dl vettä). Huuhtele vedellä. Voitele akun navat. Valmistaja suosittelee Polaris Dielectric Grease:n (PN ) tai laadukkaan akkunapavaseliinin käyttämistä. Varo, ettei vettä pääse puhdistuksen aikana akun kennoihin. Akkuneste (tavallinen akku) Alamerkki Ylämerkki Hyvin hoidettu akku kestää pitempään. Pidä nesteen taso ylä- ja alamerkkien välillä. Lisää vain tislattua vettä. Johtovesi sisältää mineraaleja, jotka vahingoittavat akkua. 83

85 HUOLTO Akku Akun irrottaminen VAROITUS! Akun irrottaminen tai asentaminen väärällä tavalla voi aiheuttaa räjähdyksen ja vakavan vaaratilanteen. Kun irrotat akun, irrota aina ensin maakaapeli (musta, - napa) ja sitten virtakaapeli (punainen, + napa). Kun asennat akun, kytke ensin virtakaapeli (punainen) ja sitten maakaapeli (musta). 1. Avaa kuomu. 2. Jos kyseessä on tavanomainen akku, irrota sen tuuletusletku. 3. Irrota maakaapeli (musta, - napa) ensiksi. 4. Sitten irrota virtakaapeli (punainen, + napa). 5. Nosta akku pois telineestään. Älä päästä tavallista akkua kallistumaan niin, että akkunestettä pääsee valumaan. HUOMAA: Jos akkunestettä pääsee valumaan, puhdista se heti pois soodaliuoksella. 84
