2 . TURVALLISUUSOHJEET. Lue tämä ohje huolellisesti ennen käyttöä. Varmista, että ajoalue on vapaa esteistä. Tämä ajoneuvo ei ole tieliikennekelpoinen. Valvo aina kun lapsesi ajaa ajoneuvolla. Älä käytä tätä ajoneuvoa päihtyneenä se voi johtaa vakavaan loukkaantumiseen. Pidä aina turvaetäisyys toiseen ajoneuvoon

3 KÄYTÄ aina asianmukaisia suoja- vaatteita.. LUE käyttö-ohje huolellisesti ennen ajoa

4 Älä koskaan aja ajoneuvolla ennen tarpeellisia säätöjä/tarkastuksia

5 Muista lämitellä/venytellä kehosi ennen ajoa

6 Harjoittele ajoa ensin kokenee opettajan Kysy ohjeet miten tankkaat turvallisesti kanssa. ajoneuvon

7 Älä koskaan käytä ajoneuvoa suljetussa tilassa se on erittäin vaarallista terveydellesi. Älä kosketa mitään moottorin osia ajon jälkeen. Ne voivat olla erittäin kuumia ja aiheuttaa palovammoja

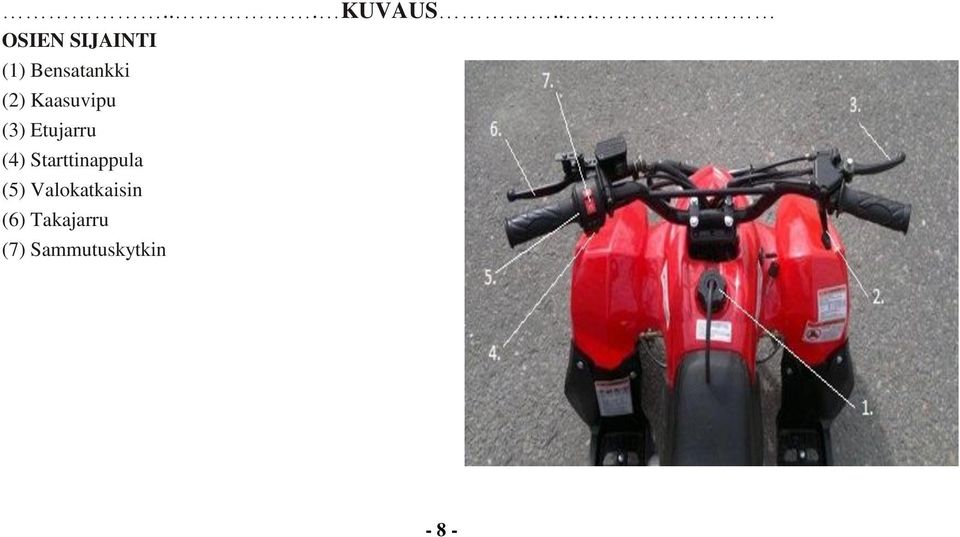

8 ... KUVAUS... OSIEN SIJAINTI (1) Bensatankki (2) Kaasuvipu (3) Etujarru (4) Starttinappula (5) Valokatkaisin (6) Takajarru (7) Sammutuskytkin - 8 -

9 (8) Etuvalo (9) Puskuri (10) Bensatankki (11) Istuin (12) Moottori (13) Taakkateline (110Kid) (14) Takavalo/turvakytkin (15) Astinlauta (16) Pakoputki 9

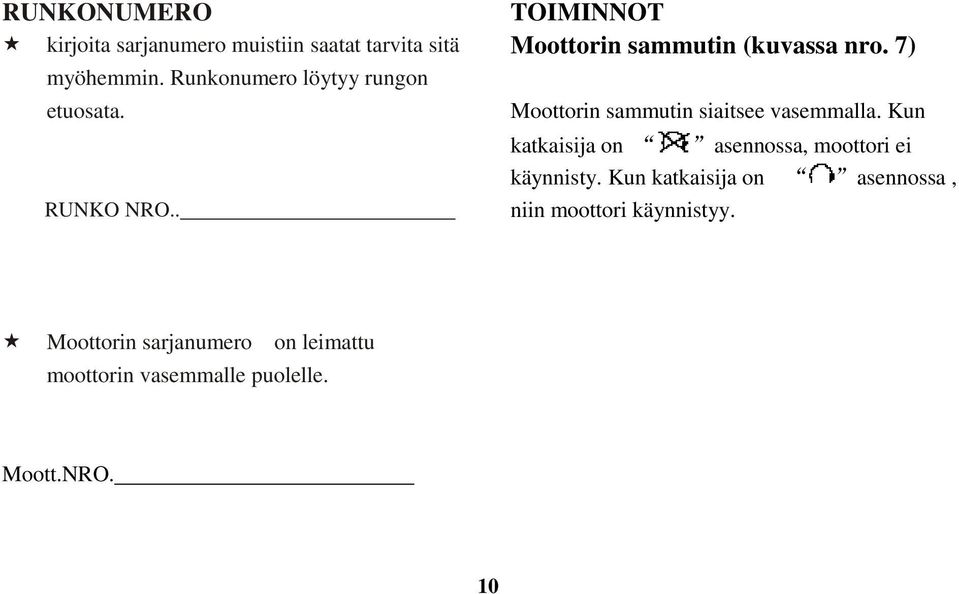

10 RUNKONUMERO kirjoita sarjanumero muistiin saatat tarvita sitä myöhemmin. Runkonumero löytyy rungon etuosata. RUNKO NRO.. TOIMINNOT Moottorin sammutin (kuvassa nro. 7) Moottorin sammutin siaitsee vasemmalla. Kun katkaisija on asennossa, moottori ei käynnisty. Kun katkaisija on asennossa, niin moottori käynnistyy. Moottorin sarjanumero on leimattu moottorin vasemmalle puolelle. Moott.NRO. 10

11 KAASUKAHVA (kuvassa nro. 2) Ajoneuvon nopeutta säädellään kaasukahvasta. Painamalla nopeus lisääntyy ja päästämällä nopeus hiljentyy. TAKAJARRUKAHVA (kuvassa nro. 6) Jarrukahva sijaitsee ohjaustangon vasemmalla puolella. Jarrutettaessa purista kahvaa. Jarrukahvassa on myös käsijarru. Purista kahvaa ja lukitse se lukitusvivulla. Poista käsijarru puristamalla kahvaa ja poista lukitus. ETUJARRUKAHVA (kuvassa nro. 3) Etujarrukahva sijaitsee ohjaustangon oikealla puolella. Jarrutettaessa purista kahvaa. Kaasukahva 11

12 TURVAKYTKIN /Kuvassa kohdassa 14) Turvakytkin (14) on sijoitettu lähelle takavaloa. Ajettaessa turvakytkin pitää olla painettuna pohjaan asti. Turvakytkimestä lähtee naru joka on kytkettävä ajoneuvon käyttäjään. Jos käyttäjä putoaa ajon aikana turvakytkin irtoaa ja ajoneuvo sammuu ja pysähtyy. BENSA Ryyppyvipu (rikastin) Ryyppyvipu on kaksitoiminen ja sijaitsee ajoneuvon vasemmalla puolella istuimen alla kaasuttimessa. Kun rikastin on OFF asennossa, vipu osoittaa alaspäin. Kun rikastin on ON asennossa, vipu nostetaan ylös. 12

13 BENSATANKKI (kuvassa 1 ja 10) Bensatankin tilavuus on (3,2 litraa KID) (4,0 litraa L) Käytä ajoneuvossasi ainoastaan 98E bensiiniä. SÄHKÖSTARTTI (kuvassa 4) Tämä ajoneuvo on varustettu sähköstartilla. Joka sijaitsee ajoneuvon vasemmalla puolella. Käynnistäessäsi ajoneuvoa laita moottorin sammutin on asentoon, ryyppyvipu ylös, jarruvipu pohjaan ja paina starttinappulaa. 13

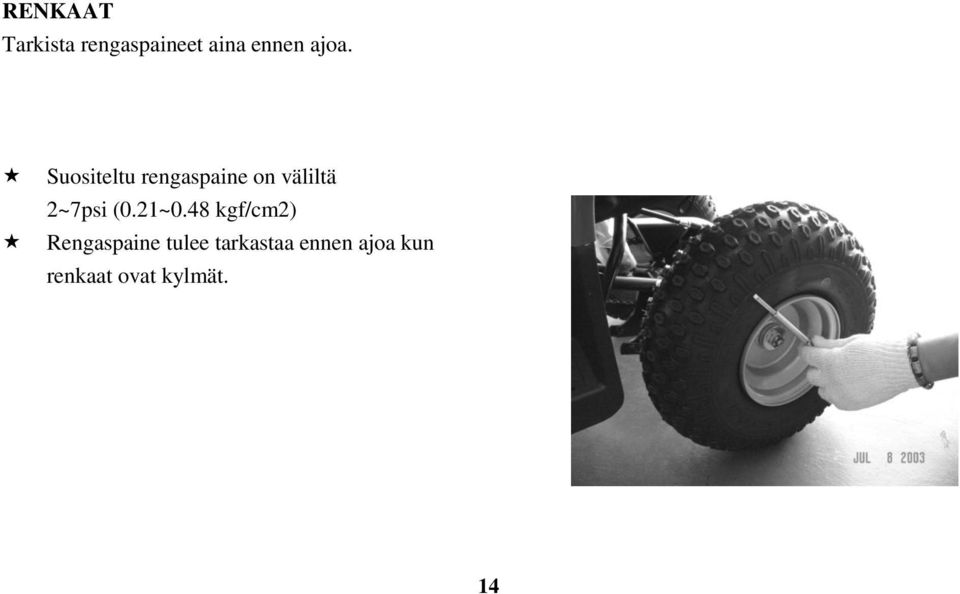

14 RENKAAT Tarkista rengaspaineet aina ennen ajoa. Suositeltu rengaspaine on väliltä 2~7psi (0.21~0.48 kgf/cm2) Rengaspaine tulee tarkastaa ennen ajoa kun renkaat ovat kylmät. 14

15 ..TOIMINTA ENNEN AJOA... TARKASTA Tarkasta ajoneuvosi aina enne ajoa. Tarkasta käsikäynnistimen toiminta. Tarkasta bensiinin määrä. Tarkasta jarrujen toiminta. Tarkasta rengaspaineet. Tarkasta ketjujen ja rattaiden kunto. Tarkasta kaasun toiminta. Tarkasta sammutuskytkimien toiminta. Tarkista ohjauksen toiminta 15

16 JARRUTTAMINEN Harjoittele jarruttamista ensin hitaasta vauhdista ennen kuin ajat suurrilla nopeuksilla. Ajaminen Valitse ajamiseen laaja ja esteetön alue enne ajon aloittamista. Älä laita jalkoja maahan ajon aikana. Noudata seuraavia ohjeita ajaessasi ajoneuvolla : 1. Käynnistä ajoneuvo ohjeiden mukaisesti. 2. Lämmitä moottori, vapauta käsijarru. Ajoneuvo on nyt valmis ajettavaksi 3. Lisäämällä kaasua ajoneuvo lähtee liikkeelle PYSÄKÖINTI. 1. Pysäköi tasaiselle alustalle. 2. Pysäytä ajoneuvo ja kytke moottorin sammutus kytkin päälle. 3. Kytke käsijarru päälle. 16

17 KÄÄNTYMINEN Harjoittele kääntymistä, että opit tuntemaan ajoneuvosi kääntösäteen. Varaa harjoitteluun tarpeeksi suuri ja esteetön alue. Muista, että kallistamalla itseäsi samaan suntaan kun käännyt helpotat kääntymistä. Kääntyessä vältä käyttämästä liikaa kaasua, se voi aiheuttaa hallitsemattoman sivuluisun. 17

18 ... HUOLTAMINEN... HUOLTOTAULUKKO Huollot on suoritettava takuun säilymiseksi. ENSI HUOLTO ( ensimmäinen viikko ) BENSA LETKUT PERUSHUOLTO (joka kuukausi) VUOSIHUOLTO KAASUN TOIMINTA I I ILMANPUHDISTIN C SYTYTYSTULPPA I TYHJÄKÄYNTI I I KETJUT I, L I, L JARRUKENGÄT I I JARRUJEN TOIMINTA I I RUUVIEN KIREYS I I RENKAAT I I OHJAUKSEN TOIMINTA I ISKUNVAIMENTIMET I: Tarkasta/puhdista, Säädä voitele tai vaihda tarvittaessa C: Puhdista L: Voitele I I 18

19 SYTYTYSTULPPA Tulpan tyyppi: NGK C7HSA 1. Irroita tulpan hattu. 2. Puhdista sytytystulpan ympäriltä kaikki irtonainen lika. 3. Irroita sytytystulppa. 4. Tarkasta sytytystulpan elektrodin kuluneisuus. Jos elektrodi on kulunut tai palanut, vaihda sytytystulppa uuteen. 5. Sytytystulpan kärkiväli on 0.7 mm. Säädä sytytystulpan kärkiväli tarvittaessa. 6.Asenna sytytystulppa takaisin ruuvaamalla se ensin sormin paikoilleen ja kiristä se vielä avaimella kiristäen ½ kierrosta. 19

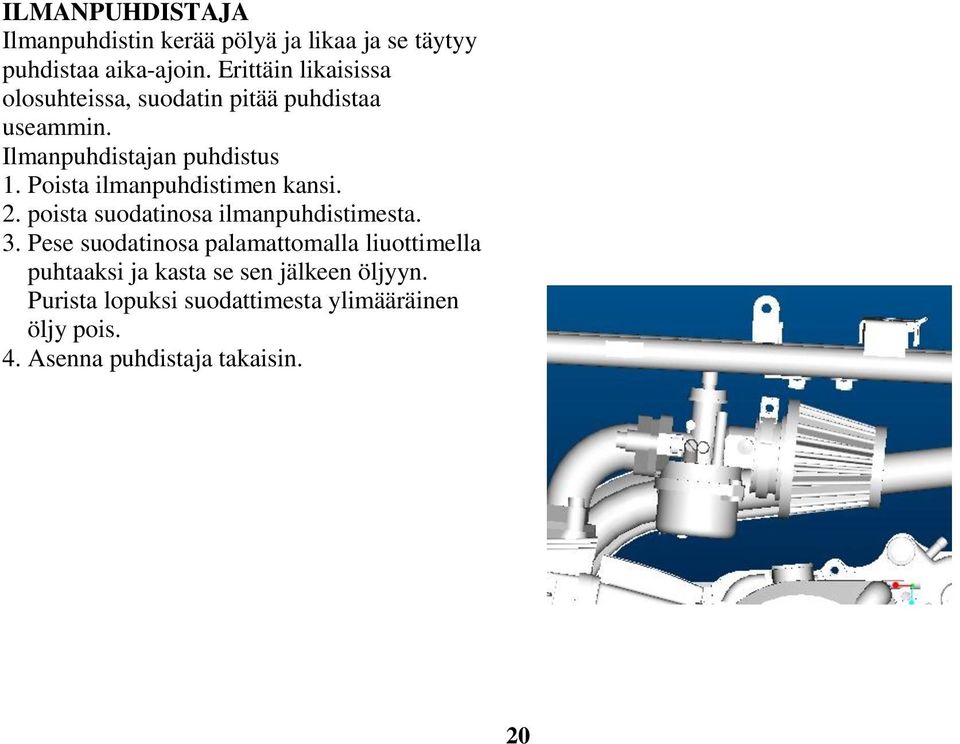

20 ILMANPUHDISTAJA Ilmanpuhdistin kerää pölyä ja likaa ja se täytyy puhdistaa aika-ajoin. Erittäin likaisissa olosuhteissa, suodatin pitää puhdistaa useammin. Ilmanpuhdistajan puhdistus 1. Poista ilmanpuhdistimen kansi. 2. poista suodatinosa ilmanpuhdistimesta. 3. Pese suodatinosa palamattomalla liuottimella puhtaaksi ja kasta se sen jälkeen öljyyn. Purista lopuksi suodattimesta ylimääräinen öljy pois. 4. Asenna puhdistaja takaisin. 20

21 JARRUT Tarkista jarruvaijereiden/jarruletkujen kunto säännöllisesti. Voitele jarruvaijerit säännöllisesti öljyllä varmistaaksesi niiden toiminnan. KETJUT/RATTAAT Ketjut/rattaat kuluvat ja venyvät käytössä, muista puhdistaa, säätää ja voidella ketjut säännöllisesti. Säädä ketjujen liikkumavaraksi 10-20mm. Suositeltu voiteluöljy SAE 80 or 90 21

22 KAASUVAIJERI Tarkasta kaasuvaijerin kunto säännöllisesti. Vaihda vaijeri uuteen jos se on kulunut tai muuten vioittunut. Voitele vaijeri säännöllisesti. Kaasun toiminta-aluetta (ajoneuvon nopeutta) voi säätää kaasussa olevasta ruuvista. 22

23 .. TEKNISET TIEDOT... ATV TYYPPI MOOTTORI Tyyppi Koko Poraus / iskun pituus Välitys-suhde Voiman välitys Moottoriöljy Motojet 110KID (Motojet 110L) Ilma-jäähdytetty 4-tahti 110 c.c. Φ52,4 x 49,5 mm 9.0:1 Ketjuveto SAE 15W/40 Runko 1360 mm (1400 mm) Pituus 810 mm (840 mm) Leveys 940 mm (900mm) Korkeus 890 mm (890mm) Renkaanväli 93 kg (110kg) Kuivapaino 3,2 litraa (4,0 litraa) Bensatankki ISKUNVAIMENNUS Etu Kaksi iskunvaimenninta Iskunvaimennin Taka RENKAAT Etu/ Taka 16* (16*8.00-7) 23

24 TAKUUTODISTUS Mikäli skootteria/mönkijää/mopoa joudutaan korjaamaan takuukorjauksena, on tämä todistus oltava mukana. Esitä tämä todistus huoltoliikkeessä. Tässä todistuksessa on oltava jälleenmyyjän alkuperäinen leima. Kun huoltoliike laskuttaa, työn liitteenä on oltava kopio tästä todistuksesta. Takuukorjauksen laskutusosoite/maahantuoja Keeway Motor Finland Oy Liisanlehdontie Vaasa Myyjäliikkeen leima ja ostopäivä: / 20 24

25 TAKUU KORTTI Merkki: Malli: Runko nro: Moot.nro: Väri: Omistaja: Osoite: Myyjä: Osto pvm: TAKUU Myönnämme ajoneuvollenne 12 kuukauden takuun ostopäivästä. EHDOT Huollot on suoritettu maahantuojan valtuuttamassa huoltoliikkeessä huolto-ohjelman mukaan. Ajoneuvossa on käytetty vain alkuperäisosia. TAKUU EI KORVAA: Kulutusosia: Jarru-, kytkin-, nopeusmittarin vaijerit, sytytystulpat, suodattimet, hihnat, kitkapalat, polttimot, sulakkeet, akku, renkaat, kumiosat, nesteet. Takuu ei myöskään korvaa: Kilpailukäytössä, tai kilpailukäyttöä vastaavassa käytössä, syntyneitä vaurioita, ylikuorman aiheuttamia vaurioita tai ajoneuvon muutostöiden aiheuttamia vaurioita. 25

26 HUOLTO 1 :n ENSIHUOLTO valtuutetun huoltoliikkeen leima ja päiväys 2 :n PERUSHUOLTO valtuutetun huoltoliikkeen leima ja päiväys 3 :n VUOSIHUOLTO valtuutetun huoltoliikkeen leima ja päiväys 26
