PREDATOR 50 A07KA05C OUTLAW 90 A07KA09A SPORTSMAN 90 A07FA09A

Transkriptio

1 2007 PREDATOR 50 A07KA05C OUTLAW 90 A07KA09A SPORTSMAN 90 A07FA09A OMISTAJAN KÄSIKIRJA

2 SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 ESIPUHE 3 TAKUUEHDOT 4 AJONEUVON TUNNISTETIEDOT 4 TAKUUKORTIN TÄYTTÖOHJE 5 TURVALLISUUS - Esipuhe 6 - Ajoneuvon rakennemuutokset 6 - Lyhyt yhteenveto turvallisuusohjeista 7 - Ajajan varusteet 8 - Varoitussymbolit 13 - Yleiset turvallisuusohjeet 13 - Varoitustarrat ja niiden sijainti YKSITYISKOHTAISET TURVALLISUUSOHJEET HALLINTALAITTEET - Nopeuden rajoitin 9 - Ohjaustankoon liitetyt hallintalaitteet 9 - Varoitusvalot ja virtalukko 10 - Seisontajarru 10 - Käynnistyspoljin 11 - Suunnanvaihdin (Outlaw 90 / Sporsman 90) 11 - Polttoainetankki ja satulan irrotus 11 - Polttoainehana 12 - Moottorin sammuttaminen 12 AJONEUVON KÄYTTÖ - Käynnistäminen 27 - Kaasuvivun käyttö 28 - Jarrujen käyttö 29 - Merkkivalot 30 - Tankkaus 30 - Äänimerkin kytkin 31 - Polttoainehana 31 - Astinlautojen korotuspala (Predator 50) 31 - Sisäänajo 32 - Ennen ajamista tehtävät tarkastukset 33 AJAMINEN - Liikkeelle lähtö ja ohjaaminen 35 - Ajaminen liukkaalla 36 - Ajaminen kaltevassa rinteessä / mäessä Pysäköinti rinteessä, esteiden ylittäminen, vedessä ajaminen 38 - Peruuttaminen 39 - Ajoneuvon kuormaus (Sportsman 90) 39 1

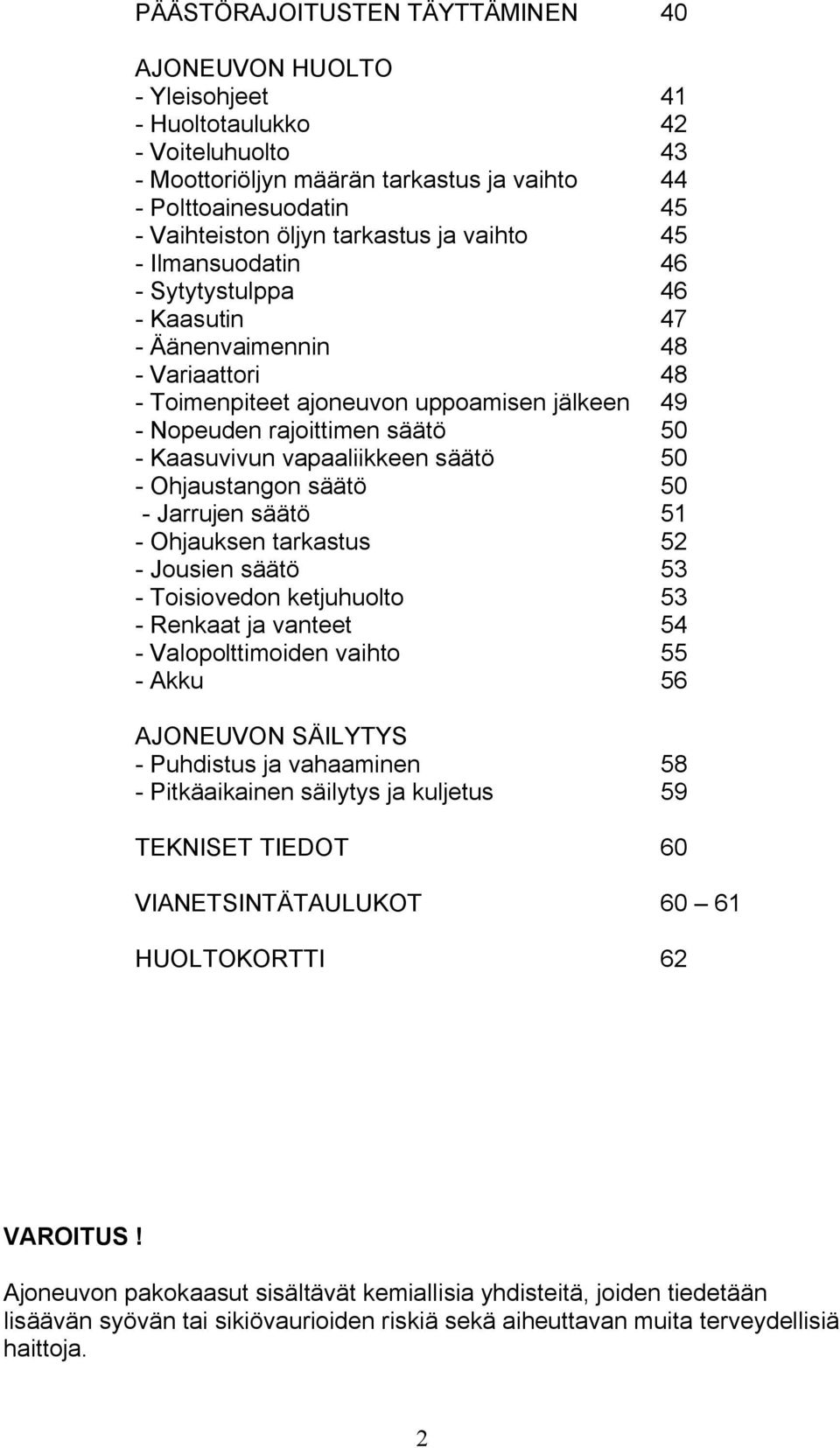

3 PÄÄSTÖRAJOITUSTEN TÄYTTÄMINEN 40 AJONEUVON HUOLTO - Yleisohjeet 41 - Huoltotaulukko 42 - Voiteluhuolto 43 - Moottoriöljyn määrän tarkastus ja vaihto 44 - Polttoainesuodatin 45 - Vaihteiston öljyn tarkastus ja vaihto 45 - Ilmansuodatin 46 - Sytytystulppa 46 - Kaasutin 47 - Äänenvaimennin 48 - Variaattori 48 - Toimenpiteet ajoneuvon uppoamisen jälkeen 49 - Nopeuden rajoittimen säätö 50 - Kaasuvivun vapaaliikkeen säätö 50 - Ohjaustangon säätö 50 - Jarrujen säätö 51 - Ohjauksen tarkastus 52 - Jousien säätö 53 - Toisiovedon ketjuhuolto 53 - Renkaat ja vanteet 54 - Valopolttimoiden vaihto 55 - Akku 56 AJONEUVON SÄILYTYS - Puhdistus ja vahaaminen 58 - Pitkäaikainen säilytys ja kuljetus 59 TEKNISET TIEDOT 60 VIANETSINTÄTAULUKOT HUOLTOKORTTI 62 VAROITUS! Ajoneuvon pakokaasut sisältävät kemiallisia yhdisteitä, joiden tiedetään lisäävän syövän tai sikiövaurioiden riskiä sekä aiheuttavan muita terveydellisiä haittoja. 2

4 ESIPUHE TERVETULOA POLARIS-TIIMIIN! Olet valinnut laadukkaan Polaris-ajoneuvon. Ne ovat luokissaan edelläkävijöitä ja tunnettuja laadustaan. Ajoneuvon käyttö sisältää aina vakavan onnettomuuden tai pahimmillaan hengen menetyksen riskin. Riskien tiedostaminen ja niiden välttäminen on ehdottoman tärkeää. Ajoneuvon turvallisen käytön varmistamiseksi on tärkeää tutustua huolellisesti tähän omistajan käsikirjaan ja noudattaa siinä annettuja ohjeita. Käsikirjasta löytyvät ohjeet ajoneuvon turvallisesta käytöstä sekä teknisen turvallisuuden varmistamisen vaatimien päivittäisten tarkastusten sekä huoltotoimenpiteiden tekemiseen. Suuremmat huollot ja korjaustoimenpiteet suositetaan teetettäväksi valtuutetussa Polaris-huoltopisteessä. Nuorten ajoneuvon käyttö edellyttää vastaavaa huolellista paneutumista laitteen turvalliseen käyttöön kuin aikuisten ajoneuvo. Sen vuoksi vanhempien, huoltajan tai muun vastuuhenkilön on huolehdittava siitä, että jokainen lapsille ja nuorille suunniteltua Polaris-mönkkäriä käyttävä henkilö saa asiantuntevan opastuksen ajoneuvon käyttöön. Lisäksi Polaris suosittelee nuorille itsenäistä tutustumista tähän ohjekirjaan. Paikallinen Polaris-kauppiaasi tuntee tuotteen perinpohjaisesti ja on valmis auttamaan kaikissa ongelmatilanteissa. Häneltä löytyvät myös laadukkaat Polaris-lisävarusteet ja tarvikkeet. HUOMAA: Jokainen ajoneuvo, myös suljetulla alueella käytettävät lasten ajoneuvot, joiden nopeus ylittää 25 km/h, on liikennevakuutettava. Copyright 2006 Polaris Sales Inc. Kaikki tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä olevaan tuotetietoon. Jatkuvan tuotekehityksen vuoksi joitakin rakenteiden yksityiskohtia on voitu muuttaa julkaisun painamisen jälkeen. Julkaisun osittainenkin lainaaminen tai kopiointi on kiellettyä. 3

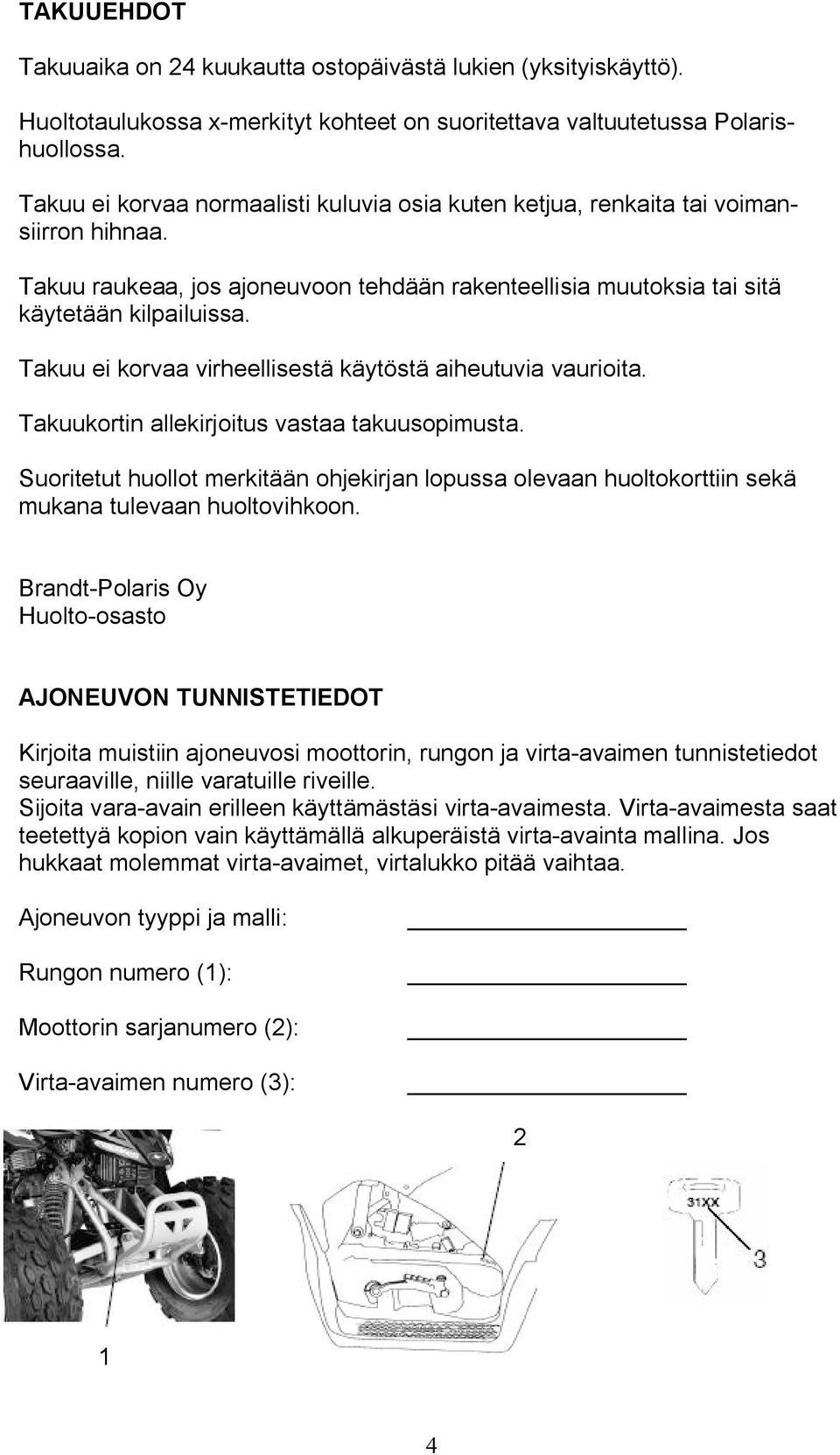

5 TAKUUEHDOT Takuuaika on 24 kuukautta ostopäivästä lukien (yksityiskäyttö). Huoltotaulukossa x-merkityt kohteet on suoritettava valtuutetussa Polarishuollossa. Takuu ei korvaa normaalisti kuluvia osia kuten ketjua, renkaita tai voimansiirron hihnaa. Takuu raukeaa, jos ajoneuvoon tehdään rakenteellisia muutoksia tai sitä käytetään kilpailuissa. Takuu ei korvaa virheellisestä käytöstä aiheutuvia vaurioita. Takuukortin allekirjoitus vastaa takuusopimusta. Suoritetut huollot merkitään ohjekirjan lopussa olevaan huoltokorttiin sekä mukana tulevaan huoltovihkoon. Brandt-Polaris Oy Huolto-osasto AJONEUVON TUNNISTETIEDOT Kirjoita muistiin ajoneuvosi moottorin, rungon ja virta-avaimen tunnistetiedot seuraaville, niille varatuille riveille. Sijoita vara-avain erilleen käyttämästäsi virta-avaimesta. Virta-avaimesta saat teetettyä kopion vain käyttämällä alkuperäistä virta-avainta mallina. Jos hukkaat molemmat virta-avaimet, virtalukko pitää vaihtaa. Ajoneuvon tyyppi ja malli: Rungon numero (1): Moottorin sarjanumero (2): Virta-avaimen numero (3): 2 1 4

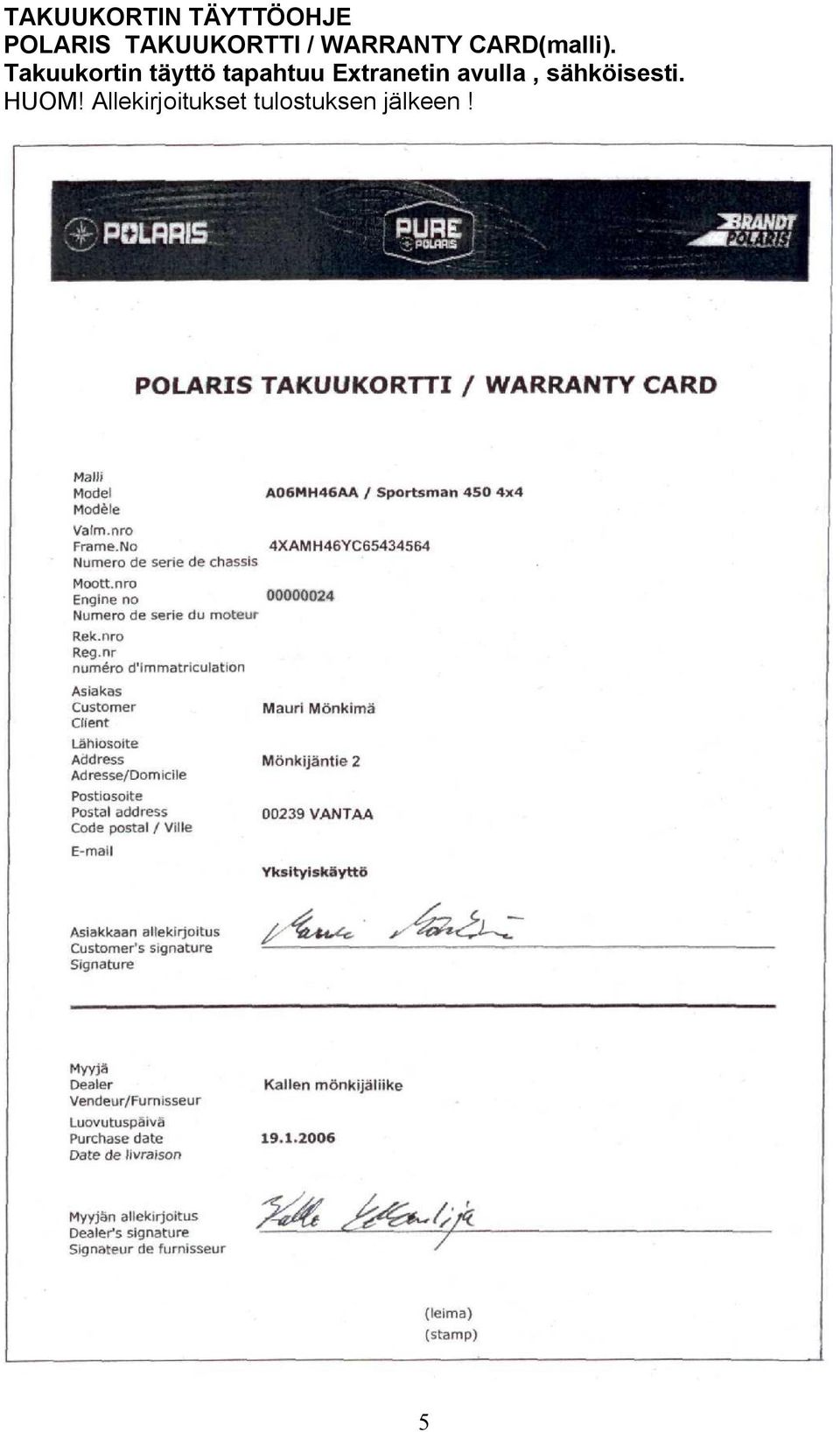

6 TAKUUKORTIN TÄYTTÖOHJE POLARIS TAKUUKORTTI / WARRANTY CARD(malli). Takuukortin täyttö tapahtuu Extranetin avulla, sähköisesti. HUOM! Allekirjoitukset tulostuksen jälkeen! 5

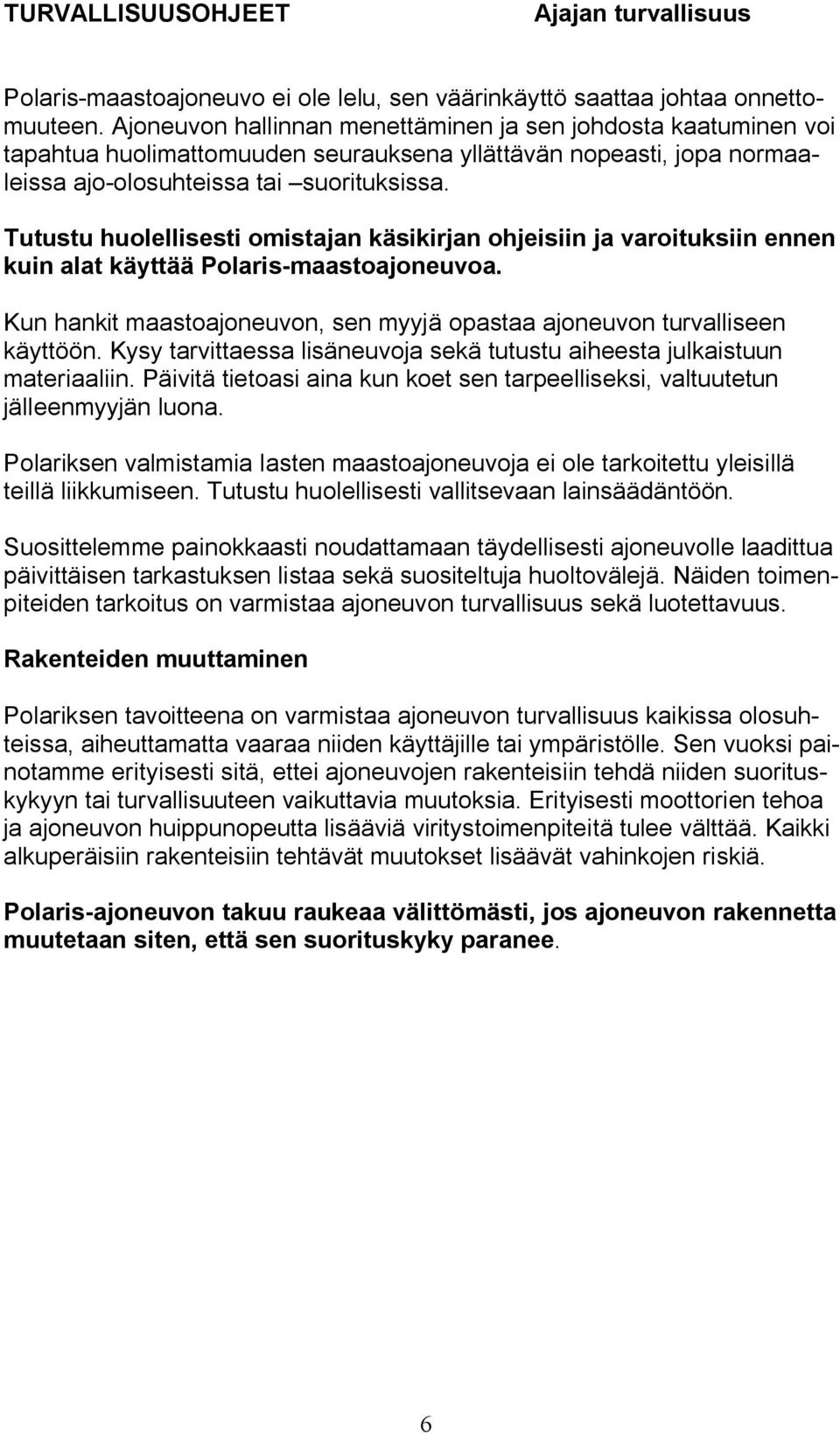

7 TURVALLISUUSOHJEET Ajajan turvallisuus Polaris-maastoajoneuvo ei ole lelu, sen väärinkäyttö saattaa johtaa onnettomuuteen. Ajoneuvon hallinnan menettäminen ja sen johdosta kaatuminen voi tapahtua huolimattomuuden seurauksena yllättävän nopeasti, jopa normaaleissa ajo-olosuhteissa tai suorituksissa. Tutustu huolellisesti omistajan käsikirjan ohjeisiin ja varoituksiin ennen kuin alat käyttää Polaris-maastoajoneuvoa. Kun hankit maastoajoneuvon, sen myyjä opastaa ajoneuvon turvalliseen käyttöön. Kysy tarvittaessa lisäneuvoja sekä tutustu aiheesta julkaistuun materiaaliin. Päivitä tietoasi aina kun koet sen tarpeelliseksi, valtuutetun jälleenmyyjän luona. Polariksen valmistamia lasten maastoajoneuvoja ei ole tarkoitettu yleisillä teillä liikkumiseen. Tutustu huolellisesti vallitsevaan lainsäädäntöön. Suosittelemme painokkaasti noudattamaan täydellisesti ajoneuvolle laadittua päivittäisen tarkastuksen listaa sekä suositeltuja huoltovälejä. Näiden toimenpiteiden tarkoitus on varmistaa ajoneuvon turvallisuus sekä luotettavuus. Rakenteiden muuttaminen Polariksen tavoitteena on varmistaa ajoneuvon turvallisuus kaikissa olosuhteissa, aiheuttamatta vaaraa niiden käyttäjille tai ympäristölle. Sen vuoksi painotamme erityisesti sitä, ettei ajoneuvojen rakenteisiin tehdä niiden suorituskykyyn tai turvallisuuteen vaikuttavia muutoksia. Erityisesti moottorien tehoa ja ajoneuvon huippunopeutta lisääviä viritystoimenpiteitä tulee välttää. Kaikki alkuperäisiin rakenteisiin tehtävät muutokset lisäävät vahinkojen riskiä. Polaris-ajoneuvon takuu raukeaa välittömästi, jos ajoneuvon rakennetta muutetaan siten, että sen suorituskyky paranee. 6

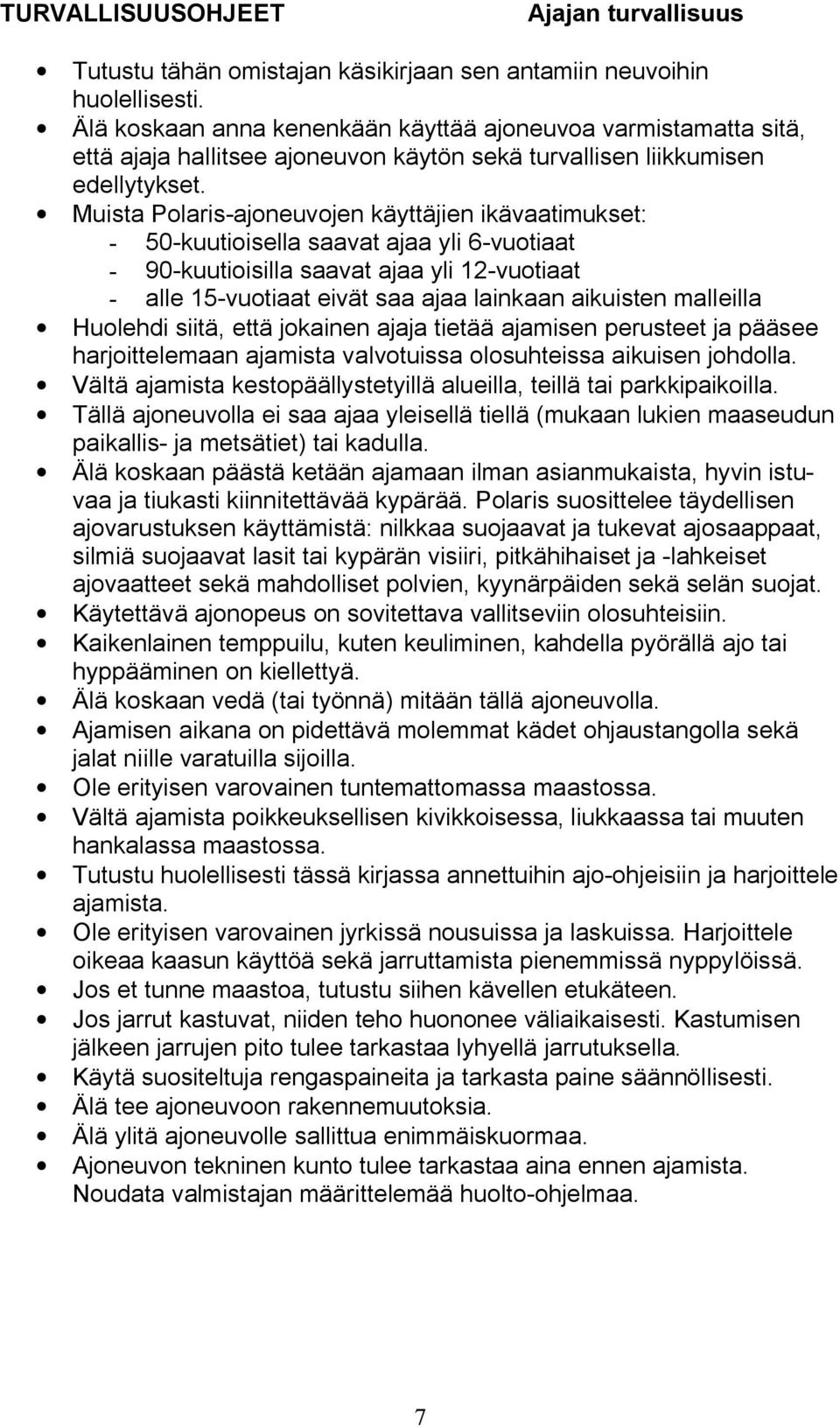

8 TURVALLISUUSOHJEET Ajajan turvallisuus Tutustu tähän omistajan käsikirjaan sen antamiin neuvoihin huolellisesti. Älä koskaan anna kenenkään käyttää ajoneuvoa varmistamatta sitä, että ajaja hallitsee ajoneuvon käytön sekä turvallisen liikkumisen edellytykset. Muista Polaris-ajoneuvojen käyttäjien ikävaatimukset: - 50-kuutioisella saavat ajaa yli 6-vuotiaat - 90-kuutioisilla saavat ajaa yli 12-vuotiaat - alle 15-vuotiaat eivät saa ajaa lainkaan aikuisten malleilla Huolehdi siitä, että jokainen ajaja tietää ajamisen perusteet ja pääsee harjoittelemaan ajamista valvotuissa olosuhteissa aikuisen johdolla. Vältä ajamista kestopäällystetyillä alueilla, teillä tai parkkipaikoilla. Tällä ajoneuvolla ei saa ajaa yleisellä tiellä (mukaan lukien maaseudun paikallis- ja metsätiet) tai kadulla. Älä koskaan päästä ketään ajamaan ilman asianmukaista, hyvin istuvaa ja tiukasti kiinnitettävää kypärää. Polaris suosittelee täydellisen ajovarustuksen käyttämistä: nilkkaa suojaavat ja tukevat ajosaappaat, silmiä suojaavat lasit tai kypärän visiiri, pitkähihaiset ja -lahkeiset ajovaatteet sekä mahdolliset polvien, kyynärpäiden sekä selän suojat. Käytettävä ajonopeus on sovitettava vallitseviin olosuhteisiin. Kaikenlainen temppuilu, kuten keuliminen, kahdella pyörällä ajo tai hyppääminen on kiellettyä. Älä koskaan vedä (tai työnnä) mitään tällä ajoneuvolla. Ajamisen aikana on pidettävä molemmat kädet ohjaustangolla sekä jalat niille varatuilla sijoilla. Ole erityisen varovainen tuntemattomassa maastossa. Vältä ajamista poikkeuksellisen kivikkoisessa, liukkaassa tai muuten hankalassa maastossa. Tutustu huolellisesti tässä kirjassa annettuihin ajo-ohjeisiin ja harjoittele ajamista. Ole erityisen varovainen jyrkissä nousuissa ja laskuissa. Harjoittele oikeaa kaasun käyttöä sekä jarruttamista pienemmissä nyppylöissä. Jos et tunne maastoa, tutustu siihen kävellen etukäteen. Jos jarrut kastuvat, niiden teho huononee väliaikaisesti. Kastumisen jälkeen jarrujen pito tulee tarkastaa lyhyellä jarrutuksella. Käytä suositeltuja rengaspaineita ja tarkasta paine säännöllisesti. Älä tee ajoneuvoon rakennemuutoksia. Älä ylitä ajoneuvolle sallittua enimmäiskuormaa. Ajoneuvon tekninen kunto tulee tarkastaa aina ennen ajamista. Noudata valmistajan määrittelemää huolto-ohjelmaa. 7

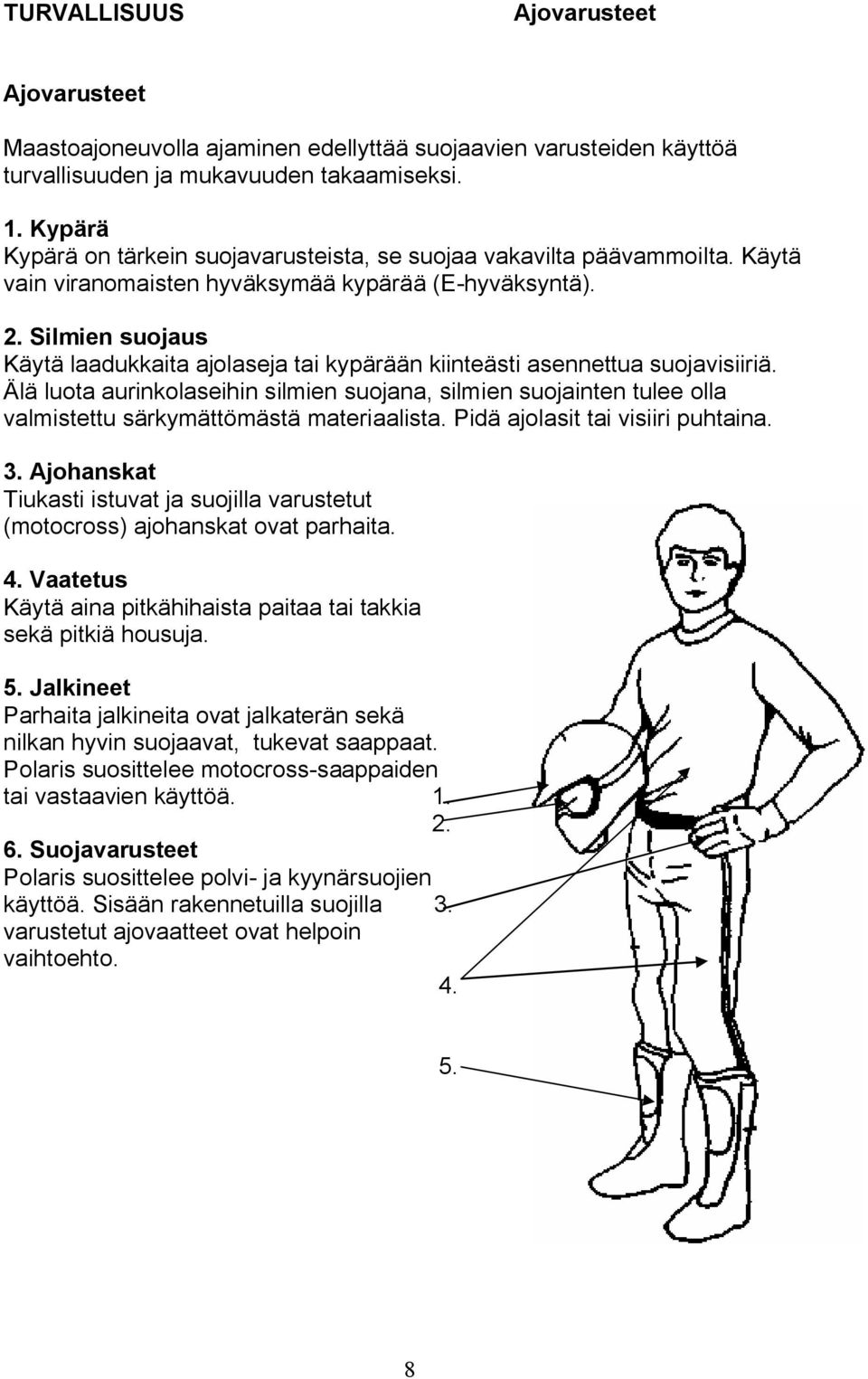

9 TURVALLISUUS Ajovarusteet Ajovarusteet Maastoajoneuvolla ajaminen edellyttää suojaavien varusteiden käyttöä turvallisuuden ja mukavuuden takaamiseksi. 1. Kypärä Kypärä on tärkein suojavarusteista, se suojaa vakavilta päävammoilta. Käytä vain viranomaisten hyväksymää kypärää (E-hyväksyntä). 2. Silmien suojaus Käytä laadukkaita ajolaseja tai kypärään kiinteästi asennettua suojavisiiriä. Älä luota aurinkolaseihin silmien suojana, silmien suojainten tulee olla valmistettu särkymättömästä materiaalista. Pidä ajolasit tai visiiri puhtaina. 3. Ajohanskat Tiukasti istuvat ja suojilla varustetut (motocross) ajohanskat ovat parhaita. 4. Vaatetus Käytä aina pitkähihaista paitaa tai takkia sekä pitkiä housuja. 5. Jalkineet Parhaita jalkineita ovat jalkaterän sekä nilkan hyvin suojaavat, tukevat saappaat. Polaris suosittelee motocross-saappaiden tai vastaavien käyttöä Suojavarusteet Polaris suosittelee polvi- ja kyynärsuojien käyttöä. Sisään rakennetuilla suojilla 3. varustetut ajovaatteet ovat helpoin vaihtoehto

10 HALLINTALAITTEET Seuraavilla sivuilla kerrotaan ajoneuvon käyttöön oleellisesti liittyvät asiat, kuten hallintalaitteiden käyttö. Polaris suosittelee jokaisen ajoneuvoa käyttävän henkilön lukevan nämä ohjeet. HUOMAA: Jokaiselle Polaris-ajoneuvolle on määritelty suurin sallittu kuorma, mitä ei saa ylittää. Siksi aikuinen ei käytännössä saa ajaa lapsille ja nuorille tarkoitetuilla Polaris-ajoneuvolla. Suurin sallittu kuorma: Predator 50 = 41 kg Outlaw 90, Sporstman 90 = 77 kg Nopeuden rajoitin Kaikissa nuorille tarkoitetuissa Polaris-maastoajoneuvoissa on mahdollista rajoittaa huippunopeutta. Rajoitus voi olla tarpeen ajoharjoittelun alkuvaiheessa. Ohjaustankoon liitetyt hallintalaitteet 1. Takajarruvipu 3. Äänimerkin katkaisija 2. Etujarruvipu 4. Moottorin 5. Rikastimen 6. Kaasuvipu sammutusnappi vipu 7. Käynnistysmoottorin käyttönappi 1. Takajarruvipua painamalla vauhti hidastuu (takarenkaat jarruttavat). 2. Etujarruvipua painamalla vauhti hidastuu (eturenkaat jarruttavat). HUOMAA: Jarrutus tulee tehdä painamalla molempia jarruvipuja yhtä aikaa. 3. Äänimerkin katkaisijan painaminen aiheuttaa tööttäyksen. 4. Moottorin sammutusnapin asentoa vaihtamalla moottori joko sammuu (OFF-asento) tai käy (ON-asento). 5. Rikastimen vipua käännetään kun kylmää moottoria käynnistetään. Kun moottoria on käytetty jonkin aikaa, rikastinta ei tarvita. 6. Kaasuvipua painamalla ajoneuvon vauhti kiihtyy, löysäämällä hidastuu. 7. Käynnistysmoottorin käyttönappia painamalla moottori käynnistyy. 9

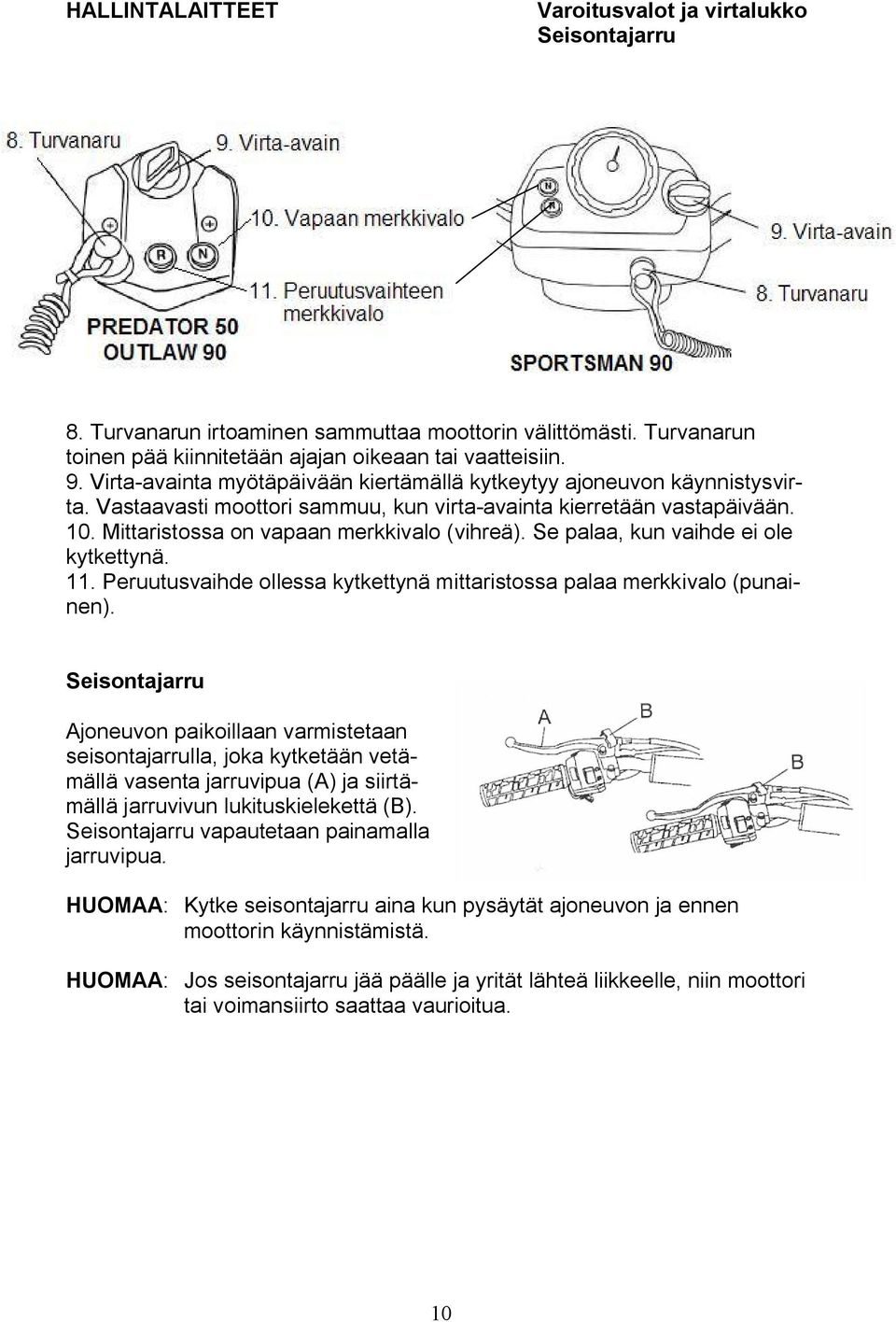

11 HALLINTALAITTEET Varoitusvalot ja virtalukko Seisontajarru 8. Turvanarun irtoaminen sammuttaa moottorin välittömästi. Turvanarun toinen pää kiinnitetään ajajan oikeaan tai vaatteisiin. 9. Virta-avainta myötäpäivään kiertämällä kytkeytyy ajoneuvon käynnistysvirta. Vastaavasti moottori sammuu, kun virta-avainta kierretään vastapäivään. 10. Mittaristossa on vapaan merkkivalo (vihreä). Se palaa, kun vaihde ei ole kytkettynä. 11. Peruutusvaihde ollessa kytkettynä mittaristossa palaa merkkivalo (punainen). Seisontajarru Ajoneuvon paikoillaan varmistetaan seisontajarrulla, joka kytketään vetämällä vasenta jarruvipua (A) ja siirtämällä jarruvivun lukituskielekettä (B). Seisontajarru vapautetaan painamalla jarruvipua. HUOMAA: Kytke seisontajarru aina kun pysäytät ajoneuvon ja ennen moottorin käynnistämistä. HUOMAA: Jos seisontajarru jää päälle ja yrität lähteä liikkeelle, niin moottori tai voimansiirto saattaa vaurioitua. 10

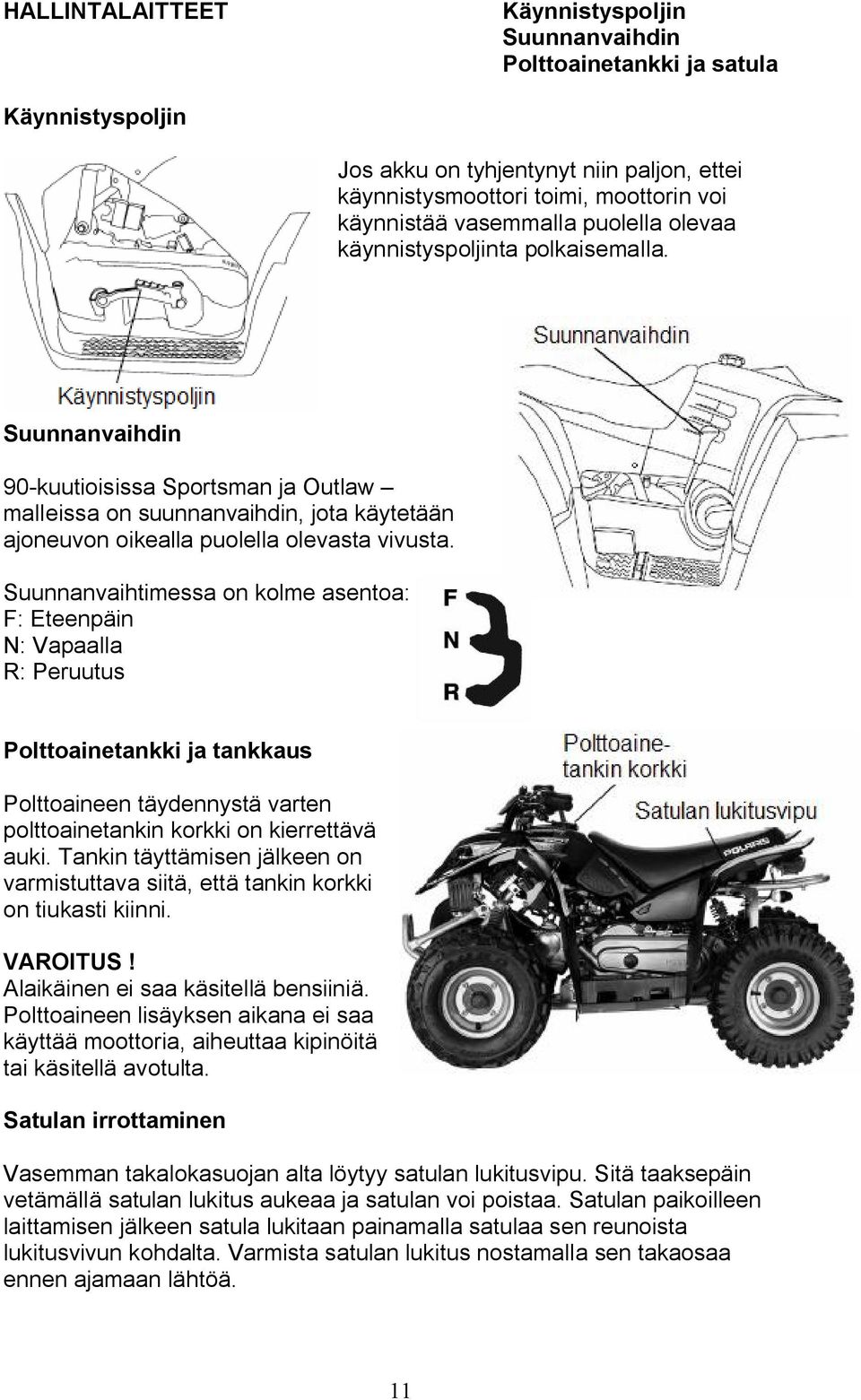

12 HALLINTALAITTEET Käynnistyspoljin Suunnanvaihdin Polttoainetankki ja satula Käynnistyspoljin Jos akku on tyhjentynyt niin paljon, ettei käynnistysmoottori toimi, moottorin voi käynnistää vasemmalla puolella olevaa käynnistyspoljinta polkaisemalla. Suunnanvaihdin 90-kuutioisissa Sportsman ja Outlaw malleissa on suunnanvaihdin, jota käytetään ajoneuvon oikealla puolella olevasta vivusta. Suunnanvaihtimessa on kolme asentoa: F: Eteenpäin N: Vapaalla R: Peruutus Polttoainetankki ja tankkaus Polttoaineen täydennystä varten polttoainetankin korkki on kierrettävä auki. Tankin täyttämisen jälkeen on varmistuttava siitä, että tankin korkki on tiukasti kiinni. VAROITUS! Alaikäinen ei saa käsitellä bensiiniä. Polttoaineen lisäyksen aikana ei saa käyttää moottoria, aiheuttaa kipinöitä tai käsitellä avotulta. Satulan irrottaminen Vasemman takalokasuojan alta löytyy satulan lukitusvipu. Sitä taaksepäin vetämällä satulan lukitus aukeaa ja satulan voi poistaa. Satulan paikoilleen laittamisen jälkeen satula lukitaan painamalla satulaa sen reunoista lukitusvivun kohdalta. Varmista satulan lukitus nostamalla sen takaosaa ennen ajamaan lähtöä. 11

13 HALLINTALAITTEET Polttoainehana Moottorin sammuttaminen Polttoainehana Polttoainehana sijaitsee ajoneuvon vasemmalla puolella, sen tankin alapuolella. Predator ja Sportsman malleissa hana on polttoainetankin alapuolella, Outlaw-mallissa satulan alapuolella. Polttoainehanassa on kolme asentoa: OFF = kiinni, hana vaakaasennossa ON = auki, hanan vivun kärki osoittaa alaspäin RES = varasäiliö, hanan vivun kärki osoittaa ylöspäin. HUOMAA: Varasäiliön polttoaine riittää noin kilometrin ajamiseen. HUOMAA: Jos ajoneuvolla joutuu ajamaan varasäiliöllä, käännä polttoainehana ON-asentoon heti tankkauksen jälkeen. Moottorin sammuttaminen Moottorin voi sammuttaa kolmella tavalla: 1. Käännä moottorin sammutuskatkaisija OFF-asentoon. 2. Irrota turvanaru. 3. Käännä virta-avainta vastapäivään, jolloin virta katkeaa ja moottori sammuu. 12

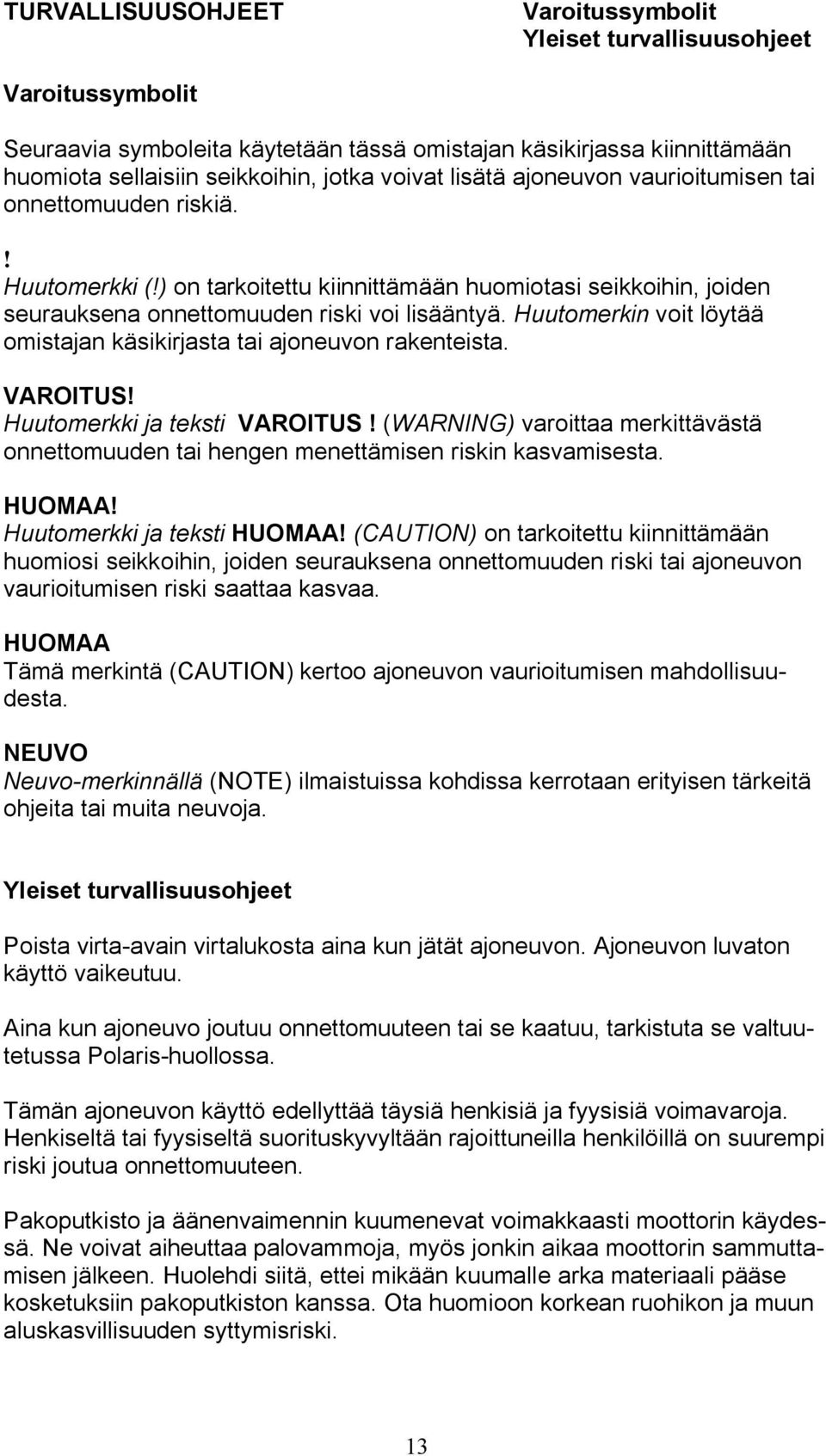

14 TURVALLISUUSOHJEET Varoitussymbolit Yleiset turvallisuusohjeet Varoitussymbolit Seuraavia symboleita käytetään tässä omistajan käsikirjassa kiinnittämään huomiota sellaisiin seikkoihin, jotka voivat lisätä ajoneuvon vaurioitumisen tai onnettomuuden riskiä.! Huutomerkki (!) on tarkoitettu kiinnittämään huomiotasi seikkoihin, joiden seurauksena onnettomuuden riski voi lisääntyä. Huutomerkin voit löytää omistajan käsikirjasta tai ajoneuvon rakenteista. VAROITUS! Huutomerkki ja teksti VAROITUS! (WARNING) varoittaa merkittävästä onnettomuuden tai hengen menettämisen riskin kasvamisesta. HUOMAA! Huutomerkki ja teksti HUOMAA! (CAUTION) on tarkoitettu kiinnittämään huomiosi seikkoihin, joiden seurauksena onnettomuuden riski tai ajoneuvon vaurioitumisen riski saattaa kasvaa. HUOMAA Tämä merkintä (CAUTION) kertoo ajoneuvon vaurioitumisen mahdollisuudesta. NEUVO Neuvo-merkinnällä (NOTE) ilmaistuissa kohdissa kerrotaan erityisen tärkeitä ohjeita tai muita neuvoja. Yleiset turvallisuusohjeet Poista virta-avain virtalukosta aina kun jätät ajoneuvon. Ajoneuvon luvaton käyttö vaikeutuu. Aina kun ajoneuvo joutuu onnettomuuteen tai se kaatuu, tarkistuta se valtuutetussa Polaris-huollossa. Tämän ajoneuvon käyttö edellyttää täysiä henkisiä ja fyysisiä voimavaroja. Henkiseltä tai fyysiseltä suorituskyvyltään rajoittuneilla henkilöillä on suurempi riski joutua onnettomuuteen. Pakoputkisto ja äänenvaimennin kuumenevat voimakkaasti moottorin käydessä. Ne voivat aiheuttaa palovammoja, myös jonkin aikaa moottorin sammuttamisen jälkeen. Huolehdi siitä, ettei mikään kuumalle arka materiaali pääse kosketuksiin pakoputkiston kanssa. Ota huomioon korkean ruohikon ja muun aluskasvillisuuden syttymisriski. 13

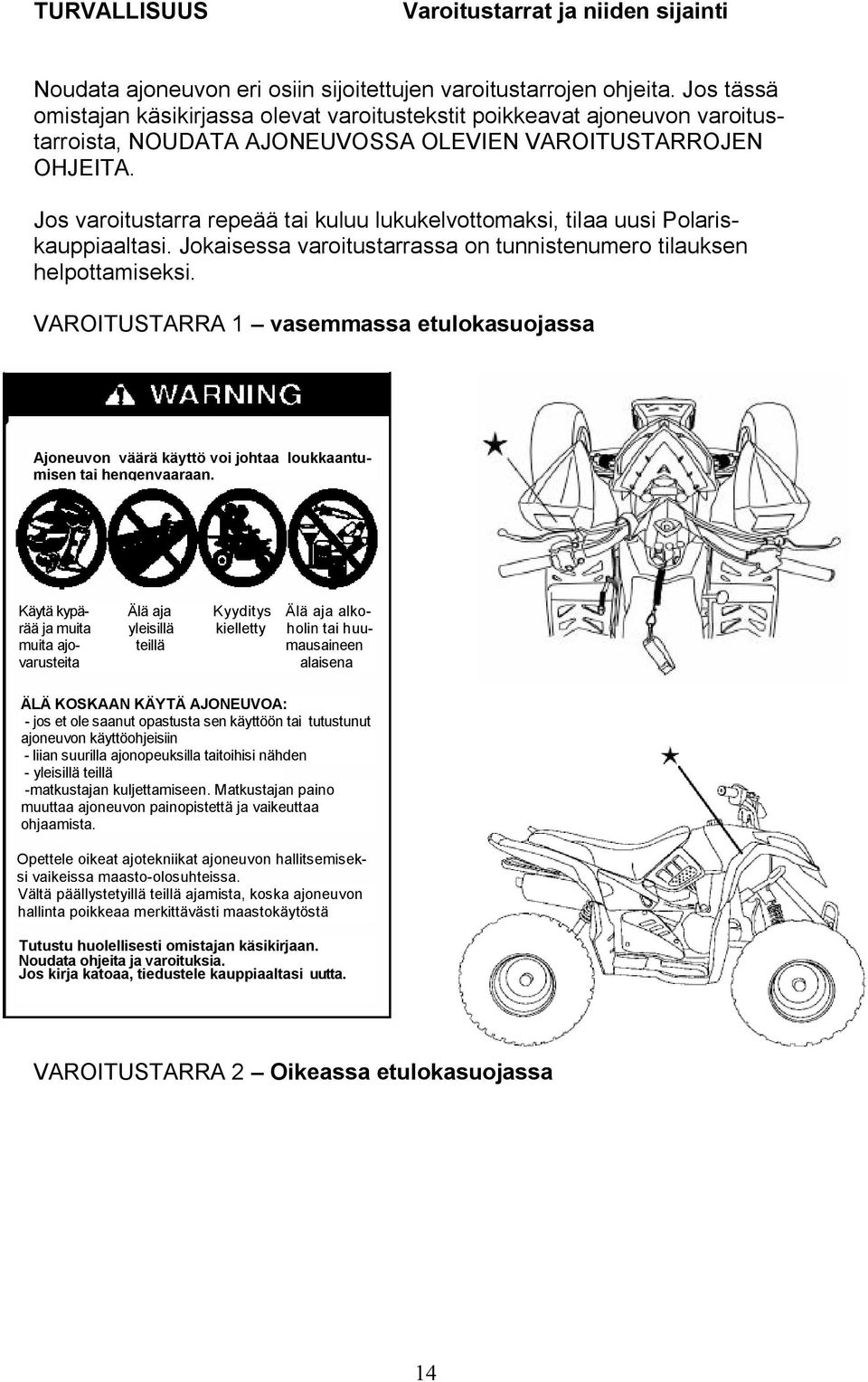

15 TURVALLISUUS Varoitustarrat ja niiden sijainti Noudata ajoneuvon eri osiin sijoitettujen varoitustarrojen ohjeita. Jos tässä omistajan käsikirjassa olevat varoitustekstit poikkeavat ajoneuvon varoitustarroista, NOUDATA AJONEUVOSSA OLEVIEN VAROITUSTARROJEN OHJEITA. Jos varoitustarra repeää tai kuluu lukukelvottomaksi, tilaa uusi Polariskauppiaaltasi. Jokaisessa varoitustarrassa on tunnistenumero tilauksen helpottamiseksi. VAROITUSTARRA 1 vasemmassa etulokasuojassa Ajoneuvon väärä käyttö voi johtaa loukkaantumisen tai hengenvaaraan. Käytä kypä- Älä aja Kyyditys Älä aja alkorää ja muita yleisillä kielletty holin tai huumuita ajo- teillä mausaineen varusteita alaisena ÄLÄ KOSKAAN KÄYTÄ AJONEUVOA: - jos et ole saanut opastusta sen käyttöön tai tutustunut ajoneuvon käyttöohjeisiin - liian suurilla ajonopeuksilla taitoihisi nähden - yleisillä teillä -matkustajan kuljettamiseen. Matkustajan paino muuttaa ajoneuvon painopistettä ja vaikeuttaa ohjaamista. Opettele oikeat ajotekniikat ajoneuvon hallitsemiseksi vaikeissa maasto-olosuhteissa. Vältä päällystetyillä teillä ajamista, koska ajoneuvon hallinta poikkeaa merkittävästi maastokäytöstä Tutustu huolellisesti omistajan käsikirjaan. Noudata ohjeita ja varoituksia. Jos kirja katoaa, tiedustele kauppiaaltasi uutta. VAROITUSTARRA 2 Oikeassa etulokasuojassa 14

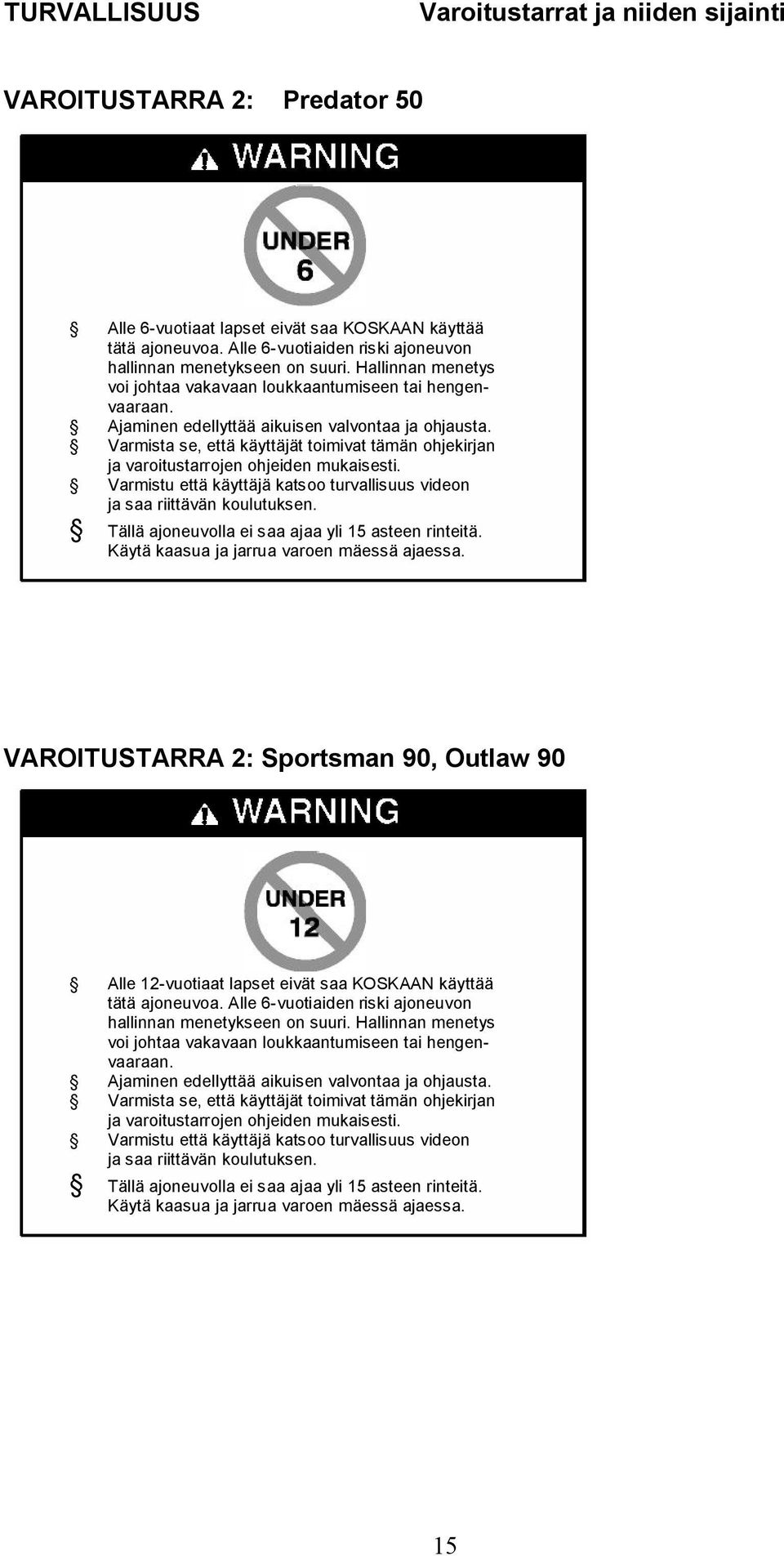

16 TURVALLISUUS Varoitustarrat ja niiden sijainti VAROITUSTARRA 2: Predator 50 Alle 6-vuotiaat lapset eivät saa KOSKAAN käyttää tätä ajoneuvoa. Alle 6-vuotiaiden riski ajoneuvon hallinnan menetykseen on suuri. Hallinnan menetys voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Ajaminen edellyttää aikuisen valvontaa ja ohjausta. Varmista se, että käyttäjät toimivat tämän ohjekirjan ja varoitustarrojen ohjeiden mukaisesti. Varmistu että käyttäjä katsoo turvallisuus videon ja saa riittävän koulutuksen. Tällä ajoneuvolla ei saa ajaa yli 15 asteen rinteitä. Käytä kaasua ja jarrua varoen mäessä ajaessa. mäkeä ylös. VAROITUSTARRA 2: Sportsman 90, Outlaw 90 Alle 12-vuotiaat lapset eivät saa KOSKAAN käyttää tätä ajoneuvoa. Alle 6-vuotiaiden riski ajoneuvon hallinnan menetykseen on suuri. Hallinnan menetys voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Ajaminen edellyttää aikuisen valvontaa ja ohjausta. Varmista se, että käyttäjät toimivat tämän ohjekirjan ja varoitustarrojen ohjeiden mukaisesti. Varmistu että käyttäjä katsoo turvallisuus videon ja saa riittävän koulutuksen. Tällä ajoneuvolla ei saa ajaa yli 15 asteen rinteitä. Käytä kaasua ja jarrua varoen mäessä ajaessa. 15

17 TURVALLISUUS Varoitustarrat ja niiden sijainti VAROITUSTARRA 3 vasemman takalokasuojan päällä KYYDITYS KIELLETTY Matkustajan paino voi aiheuttaa hallinnan menetyksen. Sen seurauksena voi olla loukkaantuminen tai hengenvaara. VAROITUSTARRA 4 vasemman takalokasuojan päällä Predator 50 VÄÄRÄ RENGASPAINE TAI YLIKUORMA voi johtaa ajoneuvon hallinnan menetyksen. Sen seurauksena voi olla vakava loukkaantuminen tai hengenvaara. RENGASPAINE, edessä ja takana: 2,1 bar Sallittu kokonaiskuorma: 41 kg (ajoneuvo, ajaja ja kuorma) Sporsman 90 Outlaw 90 VÄÄRÄ RENGASPAINE TAI KUORMAUS voi johtaa ajoneuvon hallinnan menetykseen. Sen seurauksena voi olla vakava loukkaantuminen tai hengenvaara. RENGASPAINE, edessä ja takana: 2,1 bar Sallittu kokonaiskuorma : 240 kg (Ajoneuvo, ajaja ja kuorma) VÄÄRÄ RENGASPAINE TAI YLIKUORMA voi johtaa ajoneuvon hallinnan menetyksen. Sen seurauksena voi olla vakava loukkaantuminen tai hengenvaara. RENGASPAINE, edessä ja takana: 2,1 bar Sallittu kokonaiskuorma: 206 kg (Ajoneuvo, ajaja ja kuorma) Raskaasti kuormatun ajoneuvon jarrutusmatka pitenee, vähennä nopeutta ja ennakoi jarrutukset tarkemmin. Ylikuorma, toispuolinen kuormaus, liian pitkät esineet sekä varmistamaton kuorma lisäävät onnettomuusriskiä. Ole erityisen varovainen, jos kuorma ylittää ajoneuvon mitat tai ajoalustan ollessa vaikeakulkuinen tai liukas. Etutelineelle tulee sijoittaa 1/3 ja takatelineelle 2/3 kuormasta. Tutustu omistajan käsikirjan tarkempiin ohjeisiin kuormauksesta. 16

18 TURVALLISUUS Varoitustarrat ja niiden sijainti Varoitustarra 5 (Sportsman 90) etu- ja takataakkatelineen päällä Varoitustarra 6 variaattorin hihnan kotelon päällä vasemmassa jalkatilassa Variaattorin kotelo suojaa voimansiirron liikkuvilta osilta. Ajoneuvon käyttö ilman suojaa voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Kotelo voi käytössä kuumeta, älä koske. Älä tee muutoksia moottoriin tai voimansiirtoon. Muutokset voivat johtaa osien rikkoutumiseen. Se voi johtaa loukkaantumiseen tai hengenvaaraan. tai kuoleman. 17

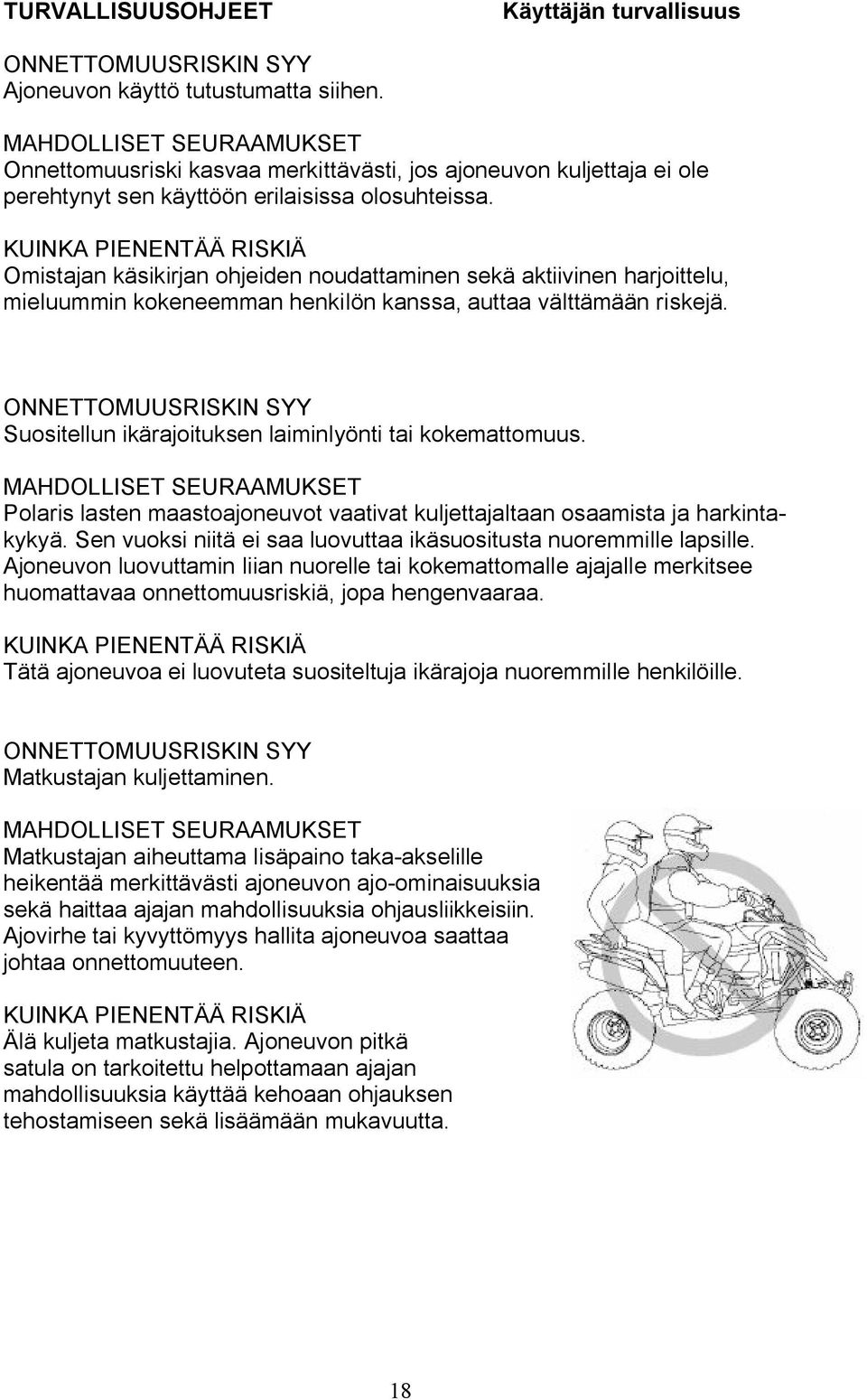

19 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö tutustumatta siihen. MAHDOLLISET SEURAAMUKSET Onnettomuusriski kasvaa merkittävästi, jos ajoneuvon kuljettaja ei ole perehtynyt sen käyttöön erilaisissa olosuhteissa. KUINKA PIENENTÄÄ RISKIÄ Omistajan käsikirjan ohjeiden noudattaminen sekä aktiivinen harjoittelu, mieluummin kokeneemman henkilön kanssa, auttaa välttämään riskejä. ONNETTOMUUSRISKIN SYY Suositellun ikärajoituksen laiminlyönti tai kokemattomuus. MAHDOLLISET SEURAAMUKSET Polaris lasten maastoajoneuvot vaativat kuljettajaltaan osaamista ja harkintakykyä. Sen vuoksi niitä ei saa luovuttaa ikäsuositusta nuoremmille lapsille. Ajoneuvon luovuttamin liian nuorelle tai kokemattomalle ajajalle merkitsee huomattavaa onnettomuusriskiä, jopa hengenvaaraa. KUINKA PIENENTÄÄ RISKIÄ Tätä ajoneuvoa ei luovuteta suositeltuja ikärajoja nuoremmille henkilöille. ONNETTOMUUSRISKIN SYY Matkustajan kuljettaminen. MAHDOLLISET SEURAAMUKSET Matkustajan aiheuttama lisäpaino taka-akselille heikentää merkittävästi ajoneuvon ajo-ominaisuuksia sekä haittaa ajajan mahdollisuuksia ohjausliikkeisiin. Ajovirhe tai kyvyttömyys hallita ajoneuvoa saattaa johtaa onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Älä kuljeta matkustajia. Ajoneuvon pitkä satula on tarkoitettu helpottamaan ajajan mahdollisuuksia käyttää kehoaan ohjauksen tehostamiseen sekä lisäämään mukavuutta. 18

20 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö asvaltilla tai muulla vastaavalla, kovapintaisella alustalla. MAHDOLLISET SEURAAMUKSET Maastoajoneuvon renkaat eivät toimi johdonmukaisesti kovalla maaperällä. Renkaiden pidon yllättävät vaihtelut voivat johtaa ajoneuvon hallinnan menettämiseen ja onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Vältä ajamista kovalla maaperällä. Jos ajaminen kovalla maaperällä on välttämätöntä, vältä kovia nopeuksia ja äkkinäisiä ohjausliikkeitä sekä jarrutuksia. ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö yleisillä teillä. MAHDOLLISET SEURAAMUKSET Kolarointi toisen ajoneuvon kanssa. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan käytä ajoneuvoa yleisillä teillä, ei edes sorateillä. Tutustu lain määräyksiin. ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö ilman asianmukaista suojavarustusta. MAHDOLLISET SEURAAMUKSET Kypärän käytön laiminlyönti nostaa huomattavasti vakavan päähän kohdistuvan loukkaantumisen sekä hengenvaaran riskiä. Silmien suojauksen laiminlyönti uhkaa näkökykyä, muiden varusteiden käytön laiminlyönti lisää ihon, lihaksiston ja luuston vahingoittumisen sekä hengenvaaran riskiä. KUINKA PIENENTÄÄ RISKIÄ Käytä aina hyväksyttyä kypärää sekä asianmukaisia ajolaseja tai kypärään kiinnitettyä visiiriä. Käytä täyspitkiä ajovarusteita, tukevia kenkiä, ajohanskoja sekä hyvin jalan ja nilkan suojaavia jalkineita. 19

21 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö alkoholin tai muun huumaavan aineen vaikutuksen alaisena. MAHDOLLISET SEURAAMUKSET Alkoholi ja muut huumaavat aineet heikentävät ihmisen arviointi- ja reagointikykyä sekä tasapainoaistia. Tämän seurauksena onnettomuusriski kasvaa merkittävästi. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan nauti alkoholia tai muita huumaavia aineita ennen kuin lähdet ajamaan, tai ajosuorituksen aikana. ONNETTOMUUSRISKIN SYY Liian suuret nopeudet MAHDOLLISET SEURAAMUKSET Liian suurten nopeuksien käyttö johtaa helposti tilanteisiin, joissa menettää ajoneuvon hallinnan. Se voi johtaa onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Käytä ajoneuvoa olosuhteisiin, maaperän laatuun sekä taitoihisi nähden sellaisella nopeudella, ettei riskejä pääse syntymään. ONNETTOMUUSRISKIN SYY Ajoneuvolla temppuilu: keuliminen, hypyt, kahdella pyörällä kurvailu ja vastaavat. MAHDOLLISET SEURAAMUKSET Ajoneuvolla temppuilu lisää merkittävästi riskiä menettää ajoneuvon hallinta. KUINKA PIENENTÄÄ RISKIÄ Älä temppuile, vältä tietoisesti näyttämisen tarvetta. 20

22 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajoneuvon käyttöönotto ilman perustarkastusta tai huollon laiminlyönti. MAHDOLLISET SEURAAMUKSET Huollon laiminlyönti saattaa aiheuttaa ajoneuvon rakenteiden heikentymistä ja jopa pettämisen. Se voi johtaa onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Tarkista ajoneuvo huolellisesti ennen jokaista käyttöönottoa. Noudata suositeltua huolto-ohjelmaa. ONNETTOMUUSRISKIN SYY Käsien irrottaminen ohjaustangosta tai jalkojen nostaminen jalkatuilta ajon aikana. MAHDOLLISET SEURAAMUKSET Jo toisenkin käden irrottaminen ohjaustangolta heikentää merkittävästi mahdollisuuksia hallita ajoneuvoa, varsinkin yllättävissä tilanteissa. Vastaavasti jalan nostaminen jalkatuelta heikentää ajajan mahdollisuuksia hallita kehonsa painoa. Jalkatuelta nostettu jalka voi joutua kosketuksiin renkaiden kanssa. KUINKA PIENENTÄÄ RISKIÄ Pidä ajaessasi molemmat kädet ohjaustangolla sekä jalat asianmukaisilla paikoilla. ONNETTOMUUSRISKIN SYY Ajaminen huolettomasti ja ennakkoon tutustumatta tuntemattomalla seudulla. MAHDOLLISET SEURAAMUKSET Tuntemattoman ajomaaston kivet, kannot ja kuopat voivat yllättää ajajan ja aiheuttaa ajoneuvon hallinnan menetyksen. KUINKA PIENENTÄÄ RISKIÄ Aja vain sellaista nopeutta että voit varmasti nähdä edessäsi olevan ajoreitin ja edetä turvallisesti. 21

23 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajaminen huolimattomasti vaativissa olosuhteissa, kuten kivikossa, liukkaalla tai pehmeällä alustalla. MAHDOLLISET SEURAAMUKSET Ajoneuvon kaatumisen, ympäri pyörähtämisen tai muun hallinnan menettämisen riski on erityisen suuri vaativissa olosuhteissa. KUINKA PIENENTÄÄ RISKIÄ Vältä ajamasta olosuhteissa, jotka tuntuvat liian vaativilta. Harjoittele kokeneemman opastuksella etenemistä kivikoissa sekä liukkaassa tai pehmeässä maastossa. ONNETTOMUUSRISKIN SYY Väärä ohjaustekniikka. MAHDOLLISET SEURAAMUKSET Väärä ohjaustekniikka lisää ajoneuvon hallinnan menettämisen riskiä, ja siten onnettomuusriskiä. KUINKA PIENENTÄÄ RISKIÄ Opettele oikea ohjaus- ja ajotekniikka. Omistajan käsikirjassa on selkeät ohjeet ajoneuvon käyttämiseen ja ohjaamiseen. Harjoittele ajoneuvon hallintaa ensin alhaisella nopeudella. Älä koskaan tee äkkinäisiä ohjausliikkeitä kovissa nopeuksissa. ONNETTOMUUSRISKIN SYY Eteneminen viistoissa rinteissä. MAHDOLLISET SEURAAMUKSET Ajoneuvon kaatuminen tai ympäri pyörähtäminen. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan aja tarpeettomasti viistosti rinteessä tai yli omien kykyjesi. Harjoittele oikeaa ajotekniikkaa loivissa rinteissä ennen kuin siirryt vaativaan maastoon. 22

24 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Jyrkän mäen nouseminen väärällä ajotekniikalla. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen, sen kaatuminen tai ympäri pyörähtäminen. KUINKA PIENENTÄÄ RISKIÄ Opettele oikea ajotekniikka, mikä on kerrottu omistajan käsikirjassa sivulla Tutustu takoin maastoon ennen kuin lähdet yrittämään nousua. Älä yritä nousua jyrkemmissä kuin 15 asteen rinteissä. Älä yritä nousua, jos maaperä on poikkeuksellisen liukas tai pehmeä. Siirrä kehosi paino mahdollisimman eteen. Älä kaasuta äkkinäisesti, ajoneuvo voi pyörähtää ympäri. Älä aja mäen laen yli kovalla nopeudella. Sen takana voi olla jokin este, jyrkkä pudotus, toinen ajoneuvo tai ihminen. ONNETTOMUUSRISKIN SYY Väärä ajotekniikka ajettaessa jyrkkää rinnettä alaspäin. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen sekä ympäri pyörähtäminen. KUINKA PIENENTÄÄ RISKIÄ Opettele oikea ajotekniikka, mikä on kerrottu omistajan käsikirjassa. NEUVO: Vauhdin hiljentäminen jyrkässä rinteessä edellyttää oikean ajotekniikan osaamista. Tutustu siihen sivulla 36. Tutustu ajo-olosuhteisiin sekä maaperään ennen kuin lähdet yrittämään nousua. Siirrä kehosi paino mahdollisimman taakse. Vältä laskeutumista rinteeseen nähden vinosti, se voi aiheuttaa ajoneuvon nopean luiskahduksen sivuttain. ONNETTOMUUSRISKIN SYY Väärä ajotekniikka ajettaessa mäkisessä maastossa ja rinteissä. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen sekä ympäri pyörähtäminen. KUINKA PIENENTÄÄ RISKIÄ Älä yritä käännöksiä kaltevissa rinteissä, ennen kuin olet opetellun oikean ajotekniikan. Siitä kerrotaan omistajan käsikirjassa sivulla Vältä mäkisessä maastossa ja rinteissä sivuttain ajamista, erityisesti jos alusta on liukas tai poikkeuksellisen pehmeä. Siirrä kehosi paino aina ylärinteen puolelle. 23

25 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Moottorin sammuminen tai muusta syystä alaspäin luisuminen jyrkässä mäessä. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen sekä ympäri pyörähtäminen. KUINKA PIENENTÄÄ RISKIÄ Etene tasaisesti vedättäen, kaasua pumppaamatta. Jos eteneminen loppuu: Pidä kehosi paino ylärinteen puolella. Käytä etujarruja määrätietoisesti. Käytä takajarrua vasta kun ajoneuvo pysähtyy ja kytke seisontajarru. Jos ajoneuvo alkaa valua alaspäin: Pidä kehosi paino ylärinteen puolella. ÄLÄ KOSKAAN yritä pysäyttää valumista rajulla kaasun käytöllä. Älä käytä takajarrua jos valut alasäin perä edellä, jarruta määrätietoisesti etupyöriin vaikuttavalla jarrulla. Kun ajoneuvo pysähtyy, paina takajarru pohjaan sekä kytke seisontajarru. Nouse ajoneuvon päältä ylärinteen puolelta. Jos ajoneuvo on rinteeseen nähden keula suoraan ylöspäin, voit nousta kummalta puolen tahansa. Käännä ajoneuvo keula alaspäin. Löydät oikean ajotekniikan kuvauksen sivulta. ONNETTOMUUSRISKIN SYY Väärä ajotekniikka esteiden ylityksessä. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen sekä ympäri pyörähtäminen. KUINKA PIENENTÄÄ RISKIÄ Ennen kuin lähdet etenemään vieraassa maastossa, tutustu siihen. Vältä mahdollisuuksien mukaan suurien kivien tai kaatuneiden puiden runkojen ylittämistä. Jos se ei ole mahdollista, etene erityisen varovaisesti. ONNETTOMUUSRISKIN SYY Sutiminen tai ajoneuvon renkaiden sivuttaisluistot. MAHDOLLISET SEURAAMUKSET Sutiminen sekä luistaminen voivat johtaa ajoneuvon hallinnan menettämiseen. Pidon äkkinäinen palautuminen voi johtaa ajoneuvon ympäri pyörähtämiseen. KUINKA PIENENTÄÄ RISKIÄ Aja erityisen varovaisesti liukkaalla alustalla, kuten jäällä tai märällä savella. 24

26 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Peruutusvaihteen väärä tai huolimaton käyttö. MAHDOLLISET SEURAAMUKSET Ajoneuvo voi törmätä kiinteään esteeseen, toiseen ajoneuvoon, eläimeen tai ihmiseen. Siitä voi aiheutua vakava loukkaantuminen tai hengenvaara. KUINKA PIENENTÄÄ RISKIÄ Ennen kuin kytket peruutusvaihteen, tarkista onko mahdollista peruuttaa ajoneuvoa. Sen takana tulee olla esteetön kulkureitti. Peruuta hitaasti. ONNETTOMUUSRISKIN SYY Ajaminen jäällä. MAHDOLLISET SEURAAMUKSET Jään pettäessä vakavan loukkaantumisen tai hengenvaara. KUINKA PIENENTÄÄ RISKIÄ Vältä mahdollisuuksien mukaan jäällä ajamista. Älä liiku tuntemattomilla vesistöalueilla. ONNETTOMUUSRISKIN SYY Väärän kokoiset renkaat tai renkaiden väärä ilmanpaine. MAHDOLLISET SEURAAMUKSET Väärän kokoisten renkaiden asentaminen tai väärillä ilmanpaineilla ajaminen heikentävät ajoneuvon ajo-ominaisuuksia. Se lisää onnettomuusriskiä. KUINKA PIENENTÄÄ RISKIÄ Käytä vain valmistajan suosittelemia rengastyyppejä ja kokoja sekä suositeltuja rengaspaineita. ONNETTOMUUSRISKIN SYY Jonkin vetäminen tai työntäminen ajoneuvolla MAHDOLLISET SEURAAMUKSET Hinattavassa tai työnnettävässä kappaleessa ei ole jarruja tai ohjauskykyä. Siksi se voi törmätä ajoneuvoon tai ulkopuoliseen tahoon, mikä voi johtaa onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan vedä tai työnnä mitään ajoneuvolla. 25

27 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajoneuvoon tehdyt rakenteelliset muutokset. MAHDOLLISET SEURAAMUKSET Lisävarusteiden asentamisessa tai muuten tehdyt ajoneuvon rakenteelliset muutokset saattavat huonontaa sen ominaisuuksia ja siten onnettomuusriski kasvaa. KUINKA PIENENTÄÄ RISKIÄ Älä tee rakenteellisia muutoksia ajoneuvoon. Kaikkien ajoneuvoon asennettavien varusteiden tulee olla Polariksen hyväksymiä sekä valmistajan antamien ohjeiden mukaan asennettuja. Lisätietoja antaa valtuutettu jälleenmyyjä. ONNETTOMUUSRISKIN SYY Väärä kuorman lastaus tai sidonta, ylikuorma. MAHDOLLISET SEURAAMUKSET Ylikuorma tai huolimattomasti kiinnitetty kuorma heikentävät ajoneuvon ominaisuuksia. Se, tai kuorman irtoaminen kesken ajamisen lisää onnettomuusriskiä. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan kuljeta suurempaa lastia kuin ajoneuvolle sallitaan. Lastaa kuorma ohjeiden mukaan, kiinnitä se huolellisesti ja aja maltillisella nopeudella. ONNETTOMUUSRISKIN SYY Ajaminen syvässä tai voimakkaasti virtaavassa vedessä. MAHDOLLISET SEURAAMUKSET Renkaat voivat menettää otteensa alustasta, mikä voi johtaa ajoneuvon kaatumiseen tai muuhun onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Vältä ajamista virtaavassa tai syvässä vedessä. Jos se ei ole mahdollista, noudata tässä omistajan käsikirjassa annettuja ohjeita. Älä aja syvemmistä kohdista kuin käsikirjassa kerrotaan. Etene hitaasti, tasapainota kehosi liikkeillä ajoneuvoa mahdollisimman hyvin. Varo nopeita liikkeitä, jarrutuksia ja kaasun avauksia. Märät jarrut saattavat menettää osan pitävyydestään. Kokeile jarrujen toiminta välittömästi kun olet päässyt pois vedestä. Kuivata jarrut jos se on tarpeellista painamalla jarruja kevyesti ajon aikana. 26

28 AJONEUVON KÄYTTÖ Käynnistäminen Käynnistäminen 1. Avaa polttoainehana. 2. Laita turvanaru paikoilleen. Kiinnitä sen toinen pää ajajan vaatteisiin tai ranteen ympäri. 3. Käännä virta-avainta myötäpäivään. Sportsman 90 Predator 50 Outlaw Varmista että sammutuskytkin on ON-asennossa ja seisontajarru lukittuna. HUOMAA: Sportsman 90 ja Outlaw 90 malleissa suunnanvaihdin pitää olla vapaa-asennossa (N). 5. Jos moottori on kylmä, eli sillä ei ole ajettu vähään aikaan, käännä rikastimen vipua vasemmalle. 6. Paina starttimoottorin käyttökytkintä. Lopeta painaminen heti kun moottori käynnistyy. 7. Kun moottori on käynyt jonkin aikaa, käännä rikastimen vipu pois päältä. VAROITUS! Pakokaasu sisältää hiilimonoksidia eli häkää. Sen hengittäminen saattaa johtaa tajuttomuuteen tai kuolemaan. Moottoria ei saa käyttää suljetussa tilassa. HUOMAA: Moottori ei käynnisty, jos moottorin sammutuskytkin on OFFasennossa tai turvanaru irti. NEUVO: Akun tyhjentymisen välttämiseksi käännä virta aina pois päältä, kun sammutat moottorin. HUOMAA: Lämpimän moottorin käynnistyksessä ei tarvita rikastimen käyttöä. Sen tarpeeton käyttö voi johtaa sytytystulpan kastumiseen ja moottorin käynnistymisen vaikeutumiseen. NEUVO: Moottori saattaa saada liian paljon polttoainetta starttiyrityksissä, jolloin se ei käynnisty normaalisti. Paina kaasu täysin auki samalla kun pyörität moottoria. Jos moottori ei käynnisty, vaihda sytytystulppa. 27

29 AJONEUVON KÄYTTÖ Käynnistäminen Kaasuvivun käyttö Käynnistyspolkimen käyttö Jos akun varaus pääsee niin heikoksi, ettei sen virta riitä käynnistysmoottorin käyttöön, ajoneuvon voi käynnistää moottorin vasemmalla puolella olevalla käynnispolkimella. Tee kohdat 1-5 edellisen sivun neuvojen mukaisesti. 6. Käännä käynnistyspolkimen pää esille. 7. Polkaise käynnistyspoljinta kunnes moottori käynnistyy. Kaasuvivun käyttö Ajoneuvon nopeutta säädellään ohjaustangon oikealla puolella olevalla kaasuvivulla. Ajoneuvo lähtee liikkeelle kaasuvipua lähemmäs tankoa painamalla. Lisää painamalla ajoneuvon nopeus kiihtyy. Kaasuvivun vapauttaminen päästää moottorin tyhjäkäynnille ja nopeus hidastuu. HUOMAA: Lasten Polaris-ajoneuvot on varustettu Polaris Electronic Throttle Control (ETC)-järjestelmällä. Se sammuttaa moottorin, jos kaasu jää auki (kaasuvaijeri rikki, kaasutin jäätynyt) vaikka ajaja päästää kaasuvivun palautumaan. VAROITUS! Käyttäjän turvaksi kehitetty Polaris Electronic Throttle Control (ETC)-järjestelmä sammuttaa moottorin sekä katkaisee vedon takapyörille, jos kaasu jää tahattomasti auki. Älä poista ETC-järjestelmää käytöstä tai korvaa sitä jollakin tarvikelaitteistolla. VAROITUS! Ajoneuvon epänormaalisti toimiva kaasuvipu (suuri välys, kiinni takertelu) lisää onnettomuusriskiä. Älä käytä viallista ajoneuvoa, korjauta se välittömästi valtuutetussa huoltopisteessä. Tarkista ennen jokaista käyttökertaa kaasuvivun normaali toiminta sekä erityisesti moitteeton kaasuvivun palautuminen. 28

30 AJONEUVON KÄYTTÖ Suunnanvaihtimen käyttö Jarrujen käyttö Suunnanvaihtimen käyttö Polaris Sporstman 90 ja Outlaw 90 malleissa on kolmiasentoinen suunnanvaihdin. Asennot ovat: F = eteenpäin N = vapaa (vihreä merkkivalo palaa) R = peruutus (punainen merkkivalo palaa) HUOMAA: Suunnanvaihdinta saa käyttää vain ajoneuvon ollessa pysähtyneenä ja moottorin käydessä tyhjäkäyntiä. Kun haluttu ajosuunta on kytketty suunnanvaihtimesta, ajoneuvo lähtee liikkeelle kaasuvipua painamalla. Jarrujen käyttö Jarruja käytetään ohjaustangossa olevia jarruvipuja yhtä aikaa painamalla. Tangon vasemmalla puolella oleva vipu vaikuttaa taka-akselin jarruun, oikean puolen jarruvipu eturenkaisiin. VAROITUS! Vain toisen jarruvivun käyttö saattaa johtaa jommankumman akselin renkaiden lukkiutumiseen tai liian huonoon hidastuvuuteen. Jarruja on käytettävä aina yhtäaikaisesti. Seisontajarru Pysäytetyssä tai pysäköidyssä ajoneuvossa tulee käyttää seisontajarrua. 1. Paina vasenta jarruvipua. 2. Paina jarruvivun juuressa olevaa lukituskielekettä ja vapauta jarruvipu. 3. Seisontajarru vapautuu jarruvivusta uudestaan painamalla. 29

31 AJONEUVON KÄYTTÖ Valot, merkkivalot Ajoneuvon tankkaus Mittariston valot (Outlaw 90 ja Sportsman 90) Virtalukon asennuspaneelissa on kaksi merkkivaloa, jotka syttyvät kun suunnanvaihdin on vapaa-asennossa (vihreä merkkivalo, kirjain N) tai peruutuksella (punainen merkkivalo, kirjan R). HUOMAA: Polaris lasten maastoajoneuvot on varustettu ajovaloilla, joita ei ole tarkoitettu käytettäväksi pimeässä ajamiseen. Ajoneuvon tankkaus 1. Sammuta moottori 2. Ohjaustangon ja satulan välillä on polttoainetankin korkki. Kierrä se auki. 3. Kaada polttoainetta tankkiin. Polaris suosittelee lyijyttömän 95-oktaanisen käyttöä. Polttoainetankin tilavuudet: Predator 50: 4,5 l Outlaw 90: 6,4 l Sportsman 90: 7,4 l 4. Sulje tankin korkki täytön jälkeen. VAROITUS! Bensiini on erittäin herkästi syttyvä aine. Bensiinin varastotiloissa ja tankkauksen aikana ei saa tupakoida tai aiheuttaa muuten kipinöitä. Tankkausta ei saa tehdä avotulen läheisyydessä. NEUVO: Jos bensiiniä roiskuu iholle tai vaatteelle, pese se välittömästi pois saippualla ja runsaalla vedellä. Bensiinin sisältämät kemialliset yhdisteet saattavat aiheuttaa syöpää. 30

32 AJONEUVON KÄYTTÖ Äänimerkin kytkin Polttoainehana Astinlautojen korotuspala Äänimerkin kytkin Ohjaustangon vasemmassa päässä, sen etupuolella on äänimerkin kytkin. Polttoainehana Polttoainehana sijaitsee ajoneuvon vasemmalla puolella, tankin alapuolella. Predator ja Sportsman malleissa hana on polttoainetankin alapuolella, Outlaw-mallissa satulan alapuolella. Polttoainehanassa on kolme asentoa: OFF = kiinni, hana vaaka-asennossa ON = auki, hanan vivun kärki osoittaa alaspäin RES = varasäiliö, hanan vivun kärki osoittaa ylöspäin. HUOMAA: Varasäiliön polttoaine riittää noin km ajamiseen. HUOMAA: Jos ajoneuvolla joutuu ajamaan varasäiliöllä, polttoainehana on käännettävä ON-asentoon heti tankkauksen jälkeen. Astinlautojen korotuspala (Predator 50) Predator 50 mallin astinlautojen korkeutta voi säätää irrotettavan korotuspalan avulla. 1. Irrota korotuspalan asennusruuvien kumiset peitetulpat. 2. Irrota korotuspalan asennusruuvit ja mutterit. 3. Poista korotuspala. 4. Jos korotuspala pitää asentaa takaisin (pienempää ajajaa varten), asennus päinvastaisessa työjärjestyksessä. 31

33 AJONEUVON KÄYTTÖ Sisäänajo Sisäänajo Tämän ajoneuvon sisäänajojakso on sen ensimmäiset 10 käyttötuntia tai kaksi ensimmäistä täyttä polttoainetankillista. Sisäänajo on ajoneuvon käyttöiän kannalta tärkein yksittäinen ajosuoritus. Huolellinen sisäänajo parantaa moottorin suorituskykyä sekä ajoneuvon kaikkien osien luotettavuutta. HUOMAA: Älä päästä ajoneuvon moottoria ylikuumenemaan ensimmäisten kolmen ajotunnin aikana. Silloin ei saa ajaa täydellä kaasulla tai huippunopeudella. Moottorin ylikuumeneminen sekä suuret nopeudet saattavat vaurioittaa moottoria tai voimansiirtoa sisäänajon aikana. Moottorin sisäänajo-ohjeet 1. Täytä polttoainetankki suosituksen mukaisella bensiinillä. 2. Tarkista moottoriöljyn määrä. Lisää tarvittaessa. Katso sivu Käynnistä moottori ja anna sen lämmitä käyttölämpötilaan joutokäynnillä (Predator 50) tai rauhallisesti kaasuttaen suunnanvaihdin vapaaasennossa (Outlaw 90 ja Sportsman 90). 4. Ensimmäiset ajotunnit on ajettava rauhallisesti, mieluiten avoimella paikalla, jotta ajaja voi tutustua ajoneuvon ominaisuuksiin turvallisesti. 5. Tasakaasulla ajamista on vältettävä, moottorin kierrosluvun tulee vaihdella. 6. Pysäytä ajoneuvo ja tee sille perustarkastus (katso sivu 33). 7. Vaihda moottoriöljy ja öljynsuodatin sisäänajojakson jälkeen. Tarkista venttiilien välys. Polaris suosittelee työn teettämistä valtuutetussa huoltopisteessä. 32

34 AJONEUVON KÄYTTÖ Ennen ajamista tehtävät tarkistukset Ennen ajamista tehtävät tarkistukset VAROITUS! Ennen ajamista tehtävien tarkastusten laiminlyönti voi johtaa onnettomuusriskin lisääntymiseen. Sen välttämiseksi ajoneuvon kunto on tarkastettava ennen jokaista ajosuoritusta. Lista ennen ajamista tehtävistä tarkastuksista Kohde Tehtävä tarkastus Katso sivu Etujarrukahvan liike Tarkasta toimivuus ja kahvan liikeradan pituus 51 Takajarru Tarkasta toimivuus ja kahvan liikeradan pituus 51 Pysäköintijarru Tarkasta toiminta 51 Kaasuvipu Tarkasta toiminnan herkkyys ja palautuminen 50 (Hätä)sammutin Tarkasta moottorin (hätä)sammutuskytkimen 9 toiminta Turvanaru Tarkasta turvanarun toiminta Varoitusvalot Tarkasta varoitusvalojen toiminta Etujousitus Tarkasta toiminta, voitele nivelet tarvittaessa Takajousitus Tarkasta toiminta, voitele nivelet tarvittaessa Ohjaus Tarkasta herkkä toimivuus sekä väljyydet 52 Renkaat Tarkasta renkaiden kunto sekä ilmanpaineet 54 Vanteet Tarkasta ehjyys sekä kiinnityspulttien kireys Rungon pultit Tarkasta pulttien ja mutterien kireys Polttoaine, öljy Tarkasta bensiinin riittävyys ja moottoriöljyn 43 määrä Ajovalo Tarkasta ajovalon toiminta Taka- / jarruvalo Tarkasta toiminta Ilmansuodatin Tarkasta ja puhdista tarvittaessa 46 Ilmansuodatinkotelo Tarkasta ja puhdista tarvittaessa 46 Ketju Tarkasta kireys sekä voitelu 53 Pultit ja mutterit Tarkasta kaikkien näkyvien pultti- ja mutteriliitosten kireys silmämääräisesti. Kiristä tarvittaessa. Ajovarusteet Pue kypärä, ajolasit ja muut suojaavat varusteet 8 33

35 AJONEUVON KÄYTTÖ Ajaminen Liikkeelle lähtö 1. Istu selkä suorana satulassa, molemmat jalat jalkatuilla sekä kädet ohjaustangolla. 2. Laita suunnanvaihdin vapaa-asentoon (Sporstman 90 ja Outlaw 90), käynnistä moottori ja anna sen lämmetä. 3. Tarkista aikomasi ajoreitin turvallisuus. 4. Vapauta seisontajarru. 5. Kytke ajosuunta (Sportsman 90 ja Outlaw 90). Paina rauhallisesti oikealla peukalolla kaasuvipua. 6. Aja rauhallisesti. Harjoittele tasaisella alustalla kaasun ja jarrujen käyttöä sekä kääntymistä. Ohjaaminen Polaris lasten maastoajoneuvoissa ei ole tasauspyörästöä taka-akselilla, joten molemmat takarenkaat pyörivät aina samalla nopeudella. Ulompi takarengas kulkee kaarteessa pidemmän matkan, ja sen takia sisempi takarengas luistaa, kun ajoneuvolla käännytään. Ajoneuvon suunta muuttuu kääntämällä ohjaustankoa haluttuun suuntaan. Ohjausta voi tehostaa painamalla ylävartaloa sisäkaarteen puolelle samaan aikaan, kun ajaja tukee vartaloaan ulkokaarteen puoleisella jalalla. Tämä ajotekniikka tasapainottaa taka-akseliston toimintaa ja tekee ohjaamisen helpommaksi. NEUVO: Harjoittele kääntymistä hitaissa nopeuksissa. VAROITUS! Nopeat ohjausliikkeet suurissa nopeuksissa voivat johtaa ajoneuvon hallinnan menettämiseen ja sen kaatumiseen. 34

36 AJONEUVON KÄYTTÖ Ajaminen liukkaalla Ajaminen mäessä Ajaminen liukkaalla alustalla Jos joudut ajamaan liukkaalla alustalla, kuten märällä savella tai jäisillä pinnoilla, noudata seuraavia ohjeita: 1. Hiljennä vauhtia ennen kuin tulet liukkaaseen kohtaan. 2. Etene varovaisesti ja seuraa tarkasti ajoalustan muutoksia. Vältä nopeita ohjausliikkeitä, jarrutuksia sekä kaasun avauksia. 3. Korjaa luistot kääntämällä ohjaustankoa luiston suuntaan ja viemällä kehosi painoa etuakselille. VAROITUS! Sutiminen sekä luistaminen voivat johtaa ajoneuvon hallinnan menettämiseen. Pidon äkkinäinen palautuminen voi johtaa ajoneuvon ympäri pyörähtämiseen. Älä käytä jarruja, jos ajoneuvo on luistossa. Vältä ajamista liukkaalla alustalla. Vähennä nopeutta. Ajaminen mäessä Noudata seuraavaa ajotekniikkaa mäkien nousemisessa: 1. Pyri aina ajamaan rinteen suuntaisesti suoraan mäkeä ylös. 2. Vältä mahdollisuuksien mukaan jyrkkiä mäkiä (nousun jyrkkyys korkeintaan 15 astetta). 3. Pidä molemmat jalat tiukasti jalkatuilla. 4. Siirrä kehosi paino mahdollisimman eteen 5. Älä kaasuta äkkinäisesti, pyri pitämään mahdollisimman tasainen veto. 6. Ole tarkkaavainen ja valmistaudu hätätoimiin. Tämä tarkoittaa mm. valmistautumista hyppäämään pois ajoneuvon päältä. VAROITUS! Mäessä ajaminen vaikuttaa merkittävästi ajoneuvon käyttäytymiseen sekä jarrujen tehoon. Ajoneuvon kaatumisen ja muun onnettomuuden riski kasvaa. 35

37 AJONEUVON KÄYTTÖ Ajaminen kaltevalla pinnalla Mäkien laskeutuminen Rinteen nousu tai laskeutuminen sivuttain Kaltevalla pinnalla ajaminen on yksi vaarallisimmista ajosuorituksista, ja siksi kaltevalla alustalla ajamista on vältettävä mahdollisuuksien mukaan. Jos kuitenkin joudut ajamaan kaltevalla pinnalla, noudata seuraavia ohjeita: 1. Hiljennä vauhtia 2. Siirrä kehosi paino ylärinteen puolelle. Pidä jalat tukevasti jalkatuilla. 3. Ohjaa hillitysti rinteen suuntaisesti, jotta ajolinja säilyisi. NEUVO: Jos ajoneuvo alkaa valua rinteessä, käännä välittömästi eturenkaat alarinteen suuntaan. Jos ajoneuvo näyttää kaatuvan, hyppää heti sen päältä pois ylärinteen puolelle. VAROITUS! Kaltevassa rinteessä ajaminen lisää merkittävästi ajoneuvon kaatumisen riskiä ja siten vakavan onnettomuuden riskiä. Mäkien laskeutuminen Noudata seuraavaa ajotekniikka mäkiä laskeutuessasi: 1. Suuntaa suoraan alaspäin. 2. Siirrä kehosi paino mahdollisimman taakse. 3. Aja hiljaa. 4. Käytä jarruja varovasti, jotta nopeus ei pääse nousemaan. VAROITUS! Alamäkien ajaminen kovalla vauhdilla lisää merkittävästi onnettomuusriskiä. Aja aina hiljaa alamäissä. 36

38 AJONEUVON KÄYTTÖ Kääntyminen mäessä Kääntyminen mäessä Jos ajoneuvo pysähtyy kesken mäen nousun, ÄLÄ KOSKAAN PERUUTA ALASPÄIN. Käytä ns. K-käännöstä päästäksesi mäkeä alas. Noudata seuraavia ohjeita: 1. Pidä kehosi paino ajoneuvon etuosassa. 2. Pysäytä ajoneuvo käyttämällä sekä etu- että takajarrua. 3. Kun kaikki liike pysähtyy, kytke seisontajarru ja suunnanvaihdin vapaaasentoon (Sportsman 90 ja Outlaw 90). Sammuta moottori. 4. Nouse ajoneuvon päältä ylärinteen puolelta. Jos ajoneuvo on täysin rinteen suuntaisesti keula ylöspäin, voit noista vasemmalta puolelta. 5. Pysy ylärinteen puolella ja käännä ohjaustanko täysin vasemmalle. 6. Paina jarrukahvoja ja vapauta seisontajarru. Löysää varovasti otettasi jarrukahvasta ja päästä ajoneuvo valumaan alaspäin siten, että se kääntyy oikealla puolellasi vähintään täysin poikittain rinteeseen nähden, tai mieluiten keula hieman alaspäin. 7. Lukitse seisontajarru. Nouse ajoneuvon päälle ylärinteen puolelta. Pidä kehosi paino ylärinteen puolella. 8. Käynnistä moottori. 9. Kytke ajovaihde eteenpäin (Sportsman 90 ja Outlaw 90), vapauta seisontajarru ja paina kaasuvipua varovasti. Käytä varovasti takajarrua vauhdin säätelemiseen, kunnes tulet tasaisempaan kohtaan. K-käännös: 37

39 AJONEUVON KÄYTTÖ Pysäköinti rinteessä Pysäköinti rinteessä Esteiden ylittäminen Vedessä ajaminen Vältä pysäköintiä rinteessä tai muulla kaltevalla pinnalla mahdollisuuksien mukaan. Jos se ole mahdollista, noudata seuraavia ohjeita: 1. Sammuta moottori. 2. Lukitse seisontajarru. 3. Laita alarinteen puoleisten pyörien taakse kiilaksi kivi, oksanpätkä tai vastaava. 4. Sulje polttoainehana. Esteiden ylittäminen Varaudu yllätyksiin! Opettele lukemaan maastoa. Kiinnitä erityisesti huomiota kiviin, kaatuneisiin puiden runkoihin sekä alhaalla roikkuviin oksiin. VAROITUS! Ajoneuvon osuminen johonkin yllättävään esteeseen saattaa aiheuttaa sen hallinnan menetyksen, mikä saattaa johtaa onnettomuuteen ja kuolemanvaaraan. Vedessä ajaminen Lasten Polaris-mönkkärillä voi ajaa vedessä. Vedessä ajettaessa veden pinta ei saa nousta astinlautojen tasoa (1) korkeammalle. Noudata seuraavia ohjeita: 1. Tutki etukäteen vesiesteen syvyys ja sen pohjan laatu. 2. Etsi mahdollisimman loivasti veteen laskeutuva ja vastarannalta nouseva kohta. 3. Etsi mahdollisimman tasapohjainen ylityskohta, jotta ajoneuvo ei kallistu ylityksen aikana. 4. Etene hitaasti vältellen kiviä ja muita pohjan esteitä. 5. Veden ylityksen jälkeen kuivaa jarrut muutamalla kevyellä jarrutuksella ajon aikana. 38

40 AJONEUVON KÄYTTÖ Vedessä ajaminen Vedessä ajaminen Peruuttaminen Ajoneuvon kuormaus HUOMAA: Vedessä ajamisen jälkeen on erityisen tärkeää huolehtia ajoneuvon vedelle altistuneiden osien tarkastuksesta ja asianmukaisesta huollosta. Tarkista erityisesti moottoriöljy, voitele ketju ja rasvaa kaikki rasvanipoilla varustetut alustan nivelet. VAROITUS Moottori voi vaurioitua vakavasti, jos moottoriöljyn sekaan pääsee vettä. Siksi moottoriöljyn määrä ja sen väri on tarkastettava välittömästi vedessä ajamisen jälkeen. Jos ajoneuvo uppoaa tai sitä ajetaan syvemmässä vedessä kuin jalkatukien taso, vie ajoneuvo tarkistettavaksi valtuutettuun huoltopisteeseen ennen kuin käytät sitä. Jos ajoneuvosi uppoaa eikä sitä voi viedä välittömästi valtuutettuun huoltoon, noudata sivulla 49 annettuja ohjeita moottorin toimintakyvyn palauttamiseksi. Vie ajoneuvo valtuutettuun huoltoon tarkistettavaksi ensimmäisen tilaisuuden tullen. Peruuttaminen (Sportsman 90 ja Outlaw 90) Noudata seuraavia ohjeita peruuttaessa: 1. Peruuta hitaasti. 2. Käytä jarruja varovaisesti. 3. Vältä nopeiden ohjausliikkeiden tekemistä. 4. Älä koskaan käytä terävästi kaasua. VAROITUS! Tarkista aina vapaa kulkureitti ennen kuin alat peruuttaa yhteentörmäyksen, kolaroinnin tai muun onnettomuuden estämiseksi. Ajoneuvon kuormaus Sportsman 90:n etu- ja takataakkatelineillä saa kuljettaa kevyitä tavaroita. Kuorma on jaettava telineiden kesken suhteessa 1/3 eteen ja 2/3 taakse. Kuorma on sidottava huolellisesti kiinni. Sidontaremmejä tai narua ei saa jättää roikkumaan. Irrallaan oleva kuorma aiheuttaa turvallisuusriskin. Aja varovasti. HUOMAA: Taakkatelineillä ei saa kuljettaa matkustajia eikä ajoneuvolla saa vetää kuormaa. 39
