TELEWELL TW-EA715 MODEEMIN ASENTAMINEN SILLATTUUN SAUNALAHDEN ADSL-LIITTYMÄÄN

Transkriptio

1 TELEWELL TW-EA715 MODEEMIN ASENTAMINEN SILLATTUUN SAUNALAHDEN ADSL-LIITTYMÄÄN VERSIO 1.0 JIPPII GROUP OYJ

2 1 DOKUMENTIN TARKOITUS Tervetuloa Saunalahden ADSL-liittymän käyttöönottoon opastavaan ohjeeseen! Tämän ohjeen avulla voit asentaa liittymääsi Telewell TW-EA715 ADSLreititinmodeemin. 2 LAITTEISTOVAATIMUKSET Saadaksesi ADSL-yhteyden toimimaan, sinun tulee asentaa ADSL-modeemi, verkkokortti tietokoneeseesi sekä tarvittavat verkko-ohjelmat käyttöjärjestelmääsi (Internet Explorer, Outlook Express jne). Verkkokortin asennus on opastettu erillisessä dokumentissa. 3 ASENNUKSESSA TARVITTAVAT VÄLINEET - ADSL-modeemi - Ristiinkytketty Ethernet-kaapeli - Tämä asennusohje - Ethernet-kortti 4 ADSL-MODEEMIN ASENTAMINEN Tätä asetusta käytetään normaalisti Saunalahden ADSL-tuotteessa, jos käytössäsi on dynaaminen IP-osoite tai yksi kiinteä IP-osoite. 4.1 Kytke reititinmodeemi tietokoneeseen suoralla Ethernet-kaapelilla. Kytke virta modeemiin sekä tietokoneeseen, hetken kuluttua modeemin LAN- LINK/ACT valo pitäisi syttyä. Mikäli näin ei tapahdu, tarkista Ethernetkaapeli. 4.2 Avaa www-selain ja anna osoitteeksi ja paina Enter näppäintä. Valitse valikosta Configuration ja WAN connections, jolloin laite kysyy käyttäjätunnusta ja salasanaa. Oletuksena käyttäjätunnus on admin ja salasana admin.

3 4.3 Valitse rfc riviltä Delete ja hyväksy muutos painamalla Delete this connection.

4 4.4 Valitse Create a new service, RFC 1483 bridged ja paina Configure.

5 4.5 Syötä: - Description: Saunalahti - VPI: 0 - VCI: Encapsulation method: LLC/SNAP Paina lopuksi Apply, jotta asetukset tulevat voimaan.

6 4.6 Valitse Configuration-valikosta Save config ja paina Save tallentaaksesi asetukset päätelaitteeseen. 5 ASIAKASYHTEYDEN TESTAAMINEN Laitteen käynnistyttyä tulee syttyä DSL-LINK ja LAN-LINK/ACT -ledit. Mikäli DSL- LINK ei syty, on vika fyysisessä yhteydessä ADSL-keskittimen ja ADSL-päätelaitteen välillä. Tarkista päätelaitteen ja puhelinpistorasian välinen kaapeli ja mikäli linkki ei edelleenkään syty, ota yhteyttä tukipalveluun. Voit testata asiakasyhteytesi toimivuutta tietokoneeltasi komentokehotteesta (command prompt) pingaamalla nimipalvelinta IP-osoitteessa Valitse Start-valikosta kohta Run ja kirjoita: command (+ enter). Komentokehotteessa kirjoita: ping C:\>ping Pinging with 32 bytes of data: Ping statistics for : Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 0ms, Average = 0ms

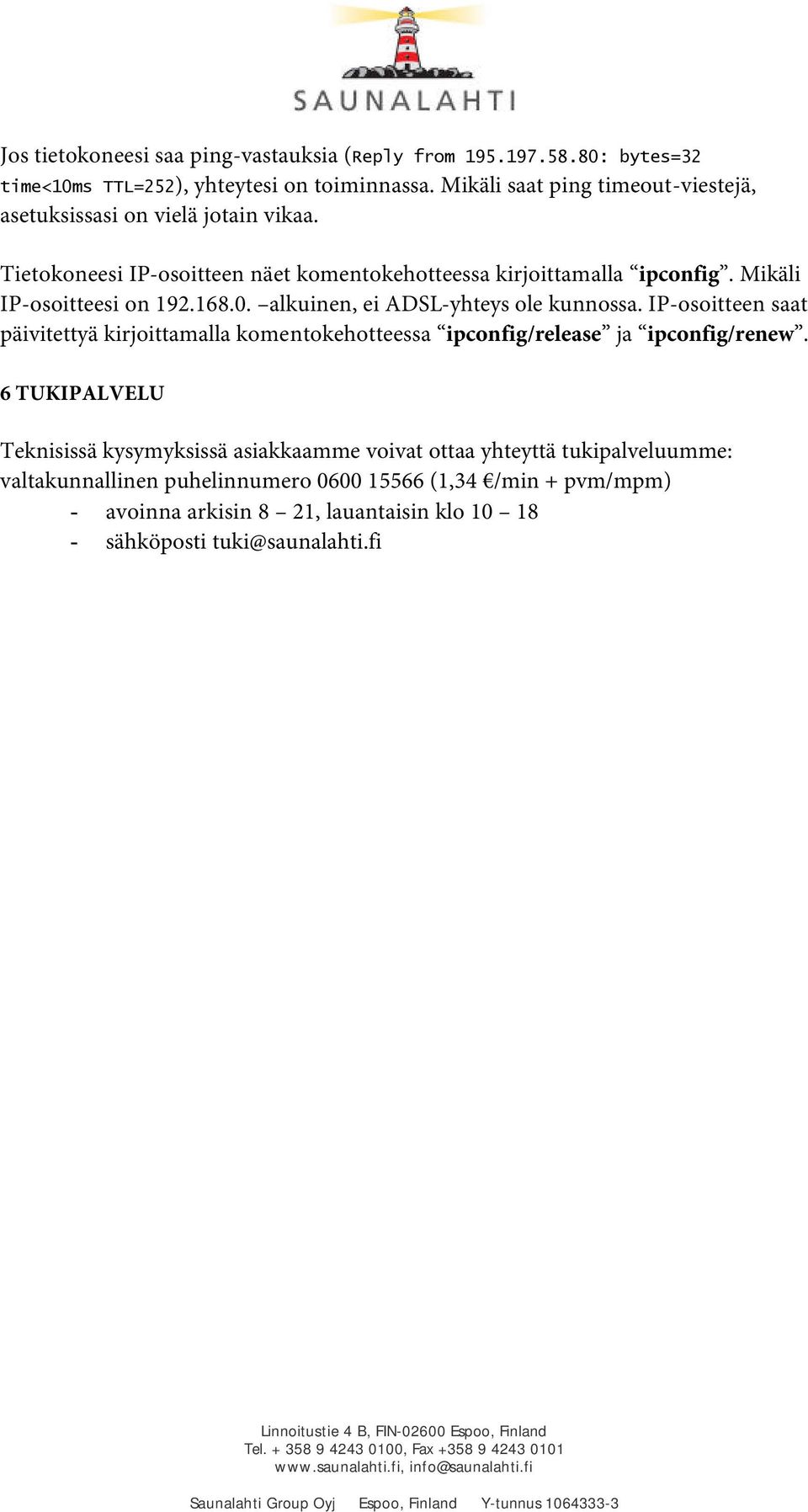

7 Jos tietokoneesi saa ping-vastauksia (Reply from : bytes=32 time<10ms TTL=252), yhteytesi on toiminnassa. Mikäli saat ping timeout-viestejä, asetuksissasi on vielä jotain vikaa. Tietokoneesi IP-osoitteen näet komentokehotteessa kirjoittamalla ipconfig. Mikäli IP-osoitteesi on alkuinen, ei ADSL-yhteys ole kunnossa. IP-osoitteen saat päivitettyä kirjoittamalla komentokehotteessa ipconfig/release ja ipconfig/renew. 6 TUKIPALVELU Teknisissä kysymyksissä asiakkaamme voivat ottaa yhteyttä tukipalveluumme: valtakunnallinen puhelinnumero (1,34 /min + pvm/mpm) - avoinna arkisin 8 21, lauantaisin klo sähköposti tuki@saunalahti.fi
