1 Ericsson HM410dp ADSL2+ Home Gateway Asennusohje HM410dp ADSL2+ Home Gateway The ADSL2+ Home Gateway, HM410dp, is a multi service platform at customer premises. It plays an important role as a powerful service provisioning channel right at the very heart of the digital home. Triple Play at Reliable High Speed The HM410dp provides operators with a reliable and effective gateway opening up for a wide range of broadband services including fast Internet, Voice over IP and IPTV (Triple Play). These Triple Play services can be delivered from one or several Service Providers. The HM410dp provides both the raw bandwidth ADSL2+ as well as additional advanced features to utilize the technology to its fullest potential. ADSL Features The HM410dp supports the latest available ADSL standards, both ADSL2/2+ as well as classic ADSL. By introducing many new ADSL2/2+ features the HM410dp offers Access and Service Providers to better utilize and to control the DSL line. Quality of Service Quality of Service (QoS) is a key aspect of running a successful Triple Play business. The Ericsson QoS solution is a multi-pvc solution based on ATM Quality of Service that makes extensive use of well-known and field-proven protocols. For further information, refer to the brochure Technical Solution Brief - QoS Solutions for Triple Play found in the Ericsson Product Catalog. Advanced Networking The HM410dp is very flexible in terms of networking features and can be configured to act either as a bridge or a router, making it easy to integrate in most networks. The HM410dp has DHCP client and server functionality as well as NAT and a stateful firewall. Additionally it includes a fully featured SIP ALG and IGMP Proxy to enable voice and video devices reside on the home network. End-to-end Solution The HM410dp has been specifically designed to interoperate on all levels with the Ericsson Ethernet DSL Access System (EDA). Among the features that have been implemented and tested are the routed triple play scenario with use of DHCP option 121 and the new ADSL2/2+

2 !"#$%%&'()*+,-./(0%1''2%&341 ERICSSON HM410DP ASENNUSOHJE Q Ericsson HM410dp ei toimiteta valmiiksi konfiguroituna DSL liittymään. Konfigurointi tulee suorittaa 51"6(,6- ennen käyttöönottoa. Konfiguroinnin jälkeen modeemi hakee automaattisesti IP-osoitteen verkosta ja toimii näin kaikissa DHCP-liittymissä.!"#$%%&'()*+,-./(0%!''1%&)2! (!"#$%%&'()*+,-./(1#(7&#8#7170(5098##:%#(:&';#<2"&#72'0(=17#::0(>?@(A9##77B8CC'(%&/#50:%#6(D&2.27( :&';#<2"&#800'()*+,-EC(1''1'(:CB77FF'&77&06(G&';#<2"&#''#'(4C9:11'(8&.118#(30:11(027&80077#%1%7#(HIJ KAAPELEIDEN KYTKENNÄT &%&#7711'(51":&%70(40(7&#8##('C#'(:0#:#%%0(>)KIJ9##77B8#%%C6( ( HM410:n kytkeminen käyttöön: GLLI!@!H>!=(GMNG!==ON )*+,-E'(:B7:18#'1'(:CB77FF'E( GB7:1()*+,-(5#"709C3711%11'6(GB7:1(!731"'17J:00/19#(@L=J9##77#811'(40(7&#'1'(/CC(7#17&:&'11'(!731"'17( J51"::&%&5#77#811'(70#(9C3#51":&'(:B7:#811'6(GB7:1(L>?@J9#'40(L>?@J9##77#811'6(*#:C9#(:CB7C7(9##77B8C%%C( /2319#'70(32&8#&#P(177C(70"5#7%17(L>?@J%2&.077#81'6(?2&.07#'(1%7CC(4&#%%0:#'(/2319#8#%%0(1%##'7B5#C( Kytke HM410 virtalähteeseen. Kytke Ethernet-kaapeli LAN-liittimeen ja toinen pää tietokoneen Ethernetverkkosovittimeen tai lähiverkon kytkimeen. Kytke ADSL-linja ADSL-liittimeen. Mikäli käytät liittymässä 3C#"#FCC'#C(%1:C(%2&400(%080990(9#'40'(803.&99#%#0(3C#"#F#7C(50%700'6( puhelinta huomioi, että tarvitset ADSL-suodattimen. Suodatin estää joissakin puhelimissa esiintyviä häiriöääniä sekä suojaa samalla linjan mahdollisia häiriöitä vastaan.

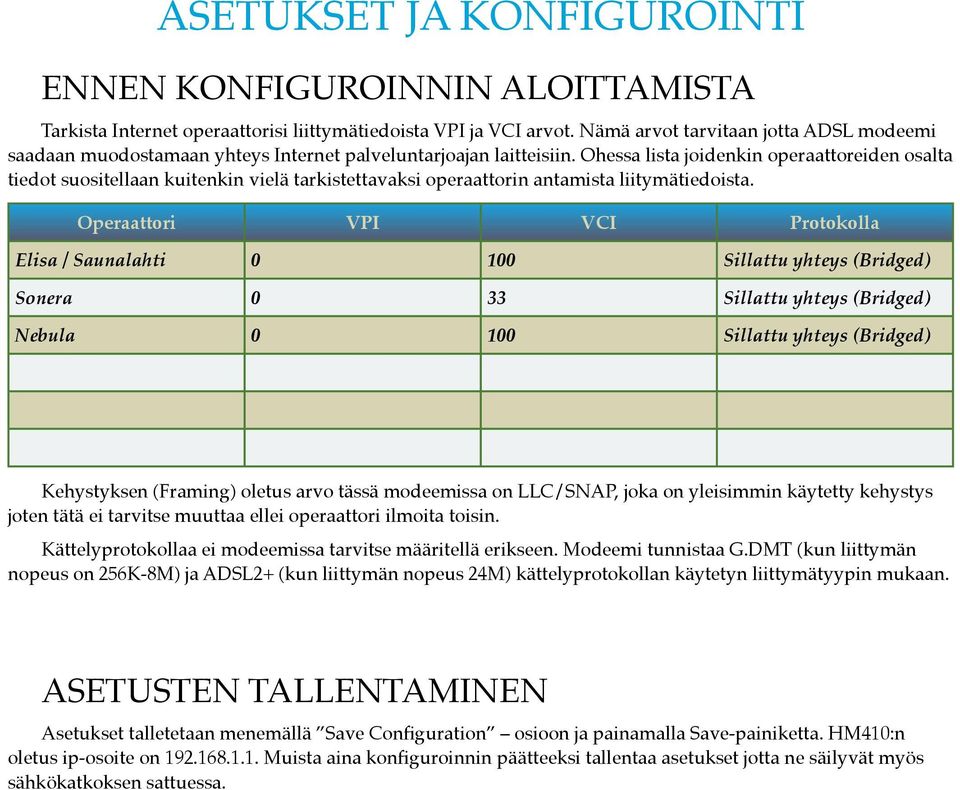

3 ASETUKSET JA KONFIGUROINTI ENNEN KONFIGUROINNIN ALOITTAMISTA Tarkista Internet operaattorisi liittymätiedoista VPI ja VCI arvot. Nämä arvot tarvitaan jotta ADSL modeemi saadaan muodostamaan yhteys Internet palveluntarjoajan laitteisiin. Ohessa lista joidenkin operaattoreiden osalta tiedot suositellaan kuitenkin vielä tarkistettavaksi operaattorin antamista liitymätiedoista. Operaattori VPI VCI Protokolla Elisa / Saunalahti Sillattu yhteys (Bridged) Sonera 0 33 Sillattu yhteys (Bridged) Nebula Sillattu yhteys (Bridged) Kehystyksen (Framing) oletus arvo tässä modeemissa on LLC/SNAP, joka on yleisimmin käytetty kehystys joten tätä ei tarvitse muuttaa ellei operaattori ilmoita toisin. Kättelyprotokollaa ei modeemissa tarvitse määritellä erikseen. Modeemi tunnistaa G.DMT (kun liittymän nopeus on 256K-8M) ja ADSL2+ (kun liittymän nopeus 24M) kättelyprotokollan käytetyn liittymätyypin mukaan. ASETUSTEN TALLENTAMINEN Asetukset talletetaan menemällä Save Configuration osioon ja painamalla Save-painiketta. HM410:n oletus ip-osoite on Muista aina konfiguroinnin päätteeksi tallentaa asetukset jotta ne säilyvät myös sähkökatkoksen sattuessa.

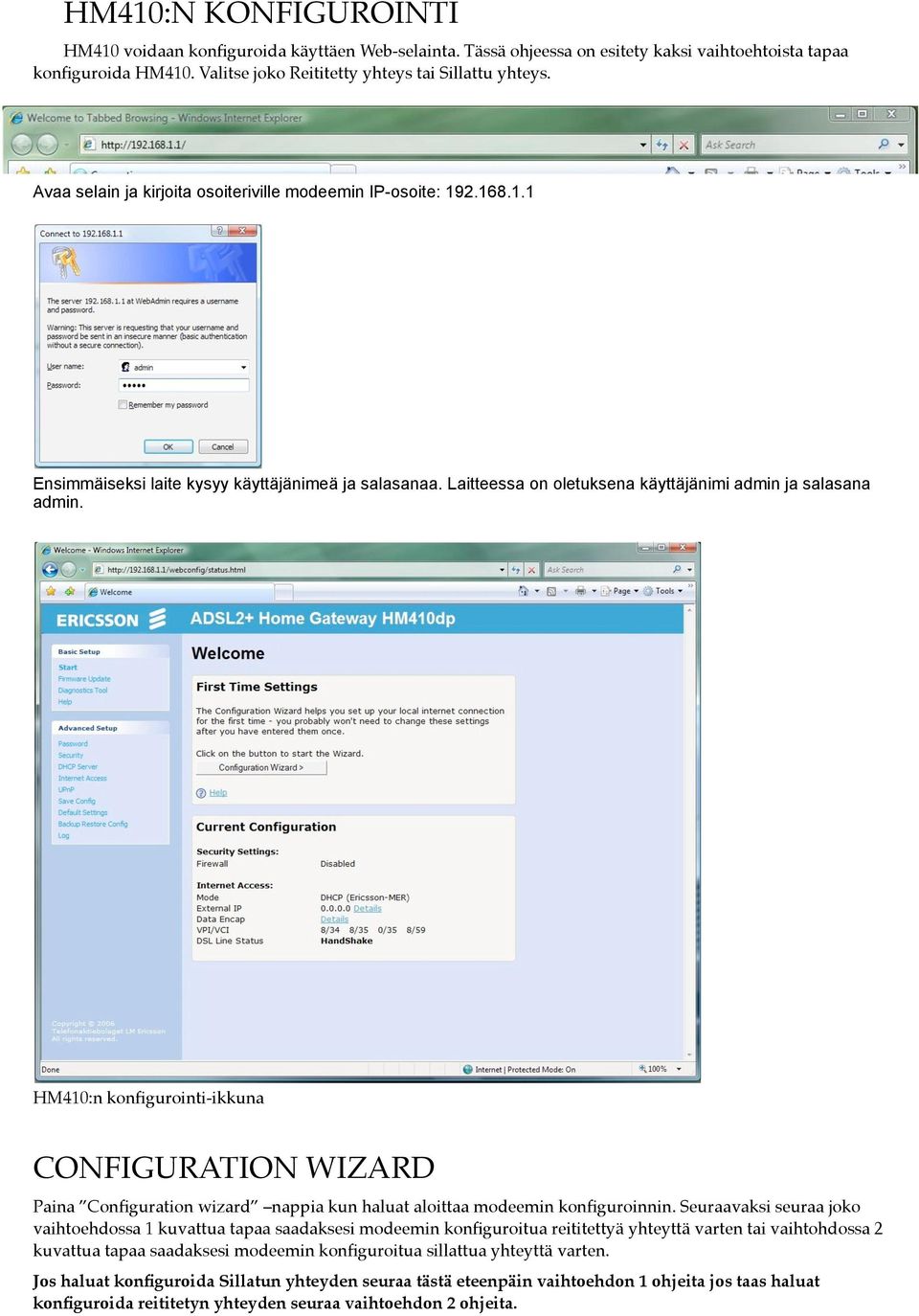

4 HM410:N KONFIGUROINTI HM410 voidaan konfiguroida käyttäen Web-selainta. Tässä ohjeessa on esitety kaksi vaihtoehtoista tapaa konfiguroida HM410. Valitse joko Reititetty yhteys tai Sillattu yhteys. Avaa selain ja kirjoita osoiteriville modeemin IP-osoite: Ensimmäiseksi laite kysyy käyttäjänimeä ja salasanaa. Laitteessa on oletuksena käyttäjänimi admin ja salasana admin. HM410:n konfigurointi-ikkuna CONFIGURATION WIZARD Paina Configuration wizard nappia kun haluat aloittaa modeemin konfiguroinnin. Seuraavaksi seuraa joko vaihtoehdossa 1 kuvattua tapaa saadaksesi modeemin konfiguroitua reititettyä yhteyttä varten tai vaihtohdossa 2 kuvattua tapaa saadaksesi modeemin konfiguroitua sillattua yhteyttä varten. Jos haluat konfiguroida Sillatun yhteyden seuraa tästä eteenpäin vaihtoehdon 1 ohjeita jos taas haluat konfiguroida reititetyn yhteyden seuraa vaihtoehdon 2 ohjeita.

5 Vaihtoehto 1: Sillattu yhteys (RFC 2684/1483 Bridged) Valitse DHCP (Bridged) Valitse Next jatkaaksesi. Valitse Confirm changes jatkaaksesi.

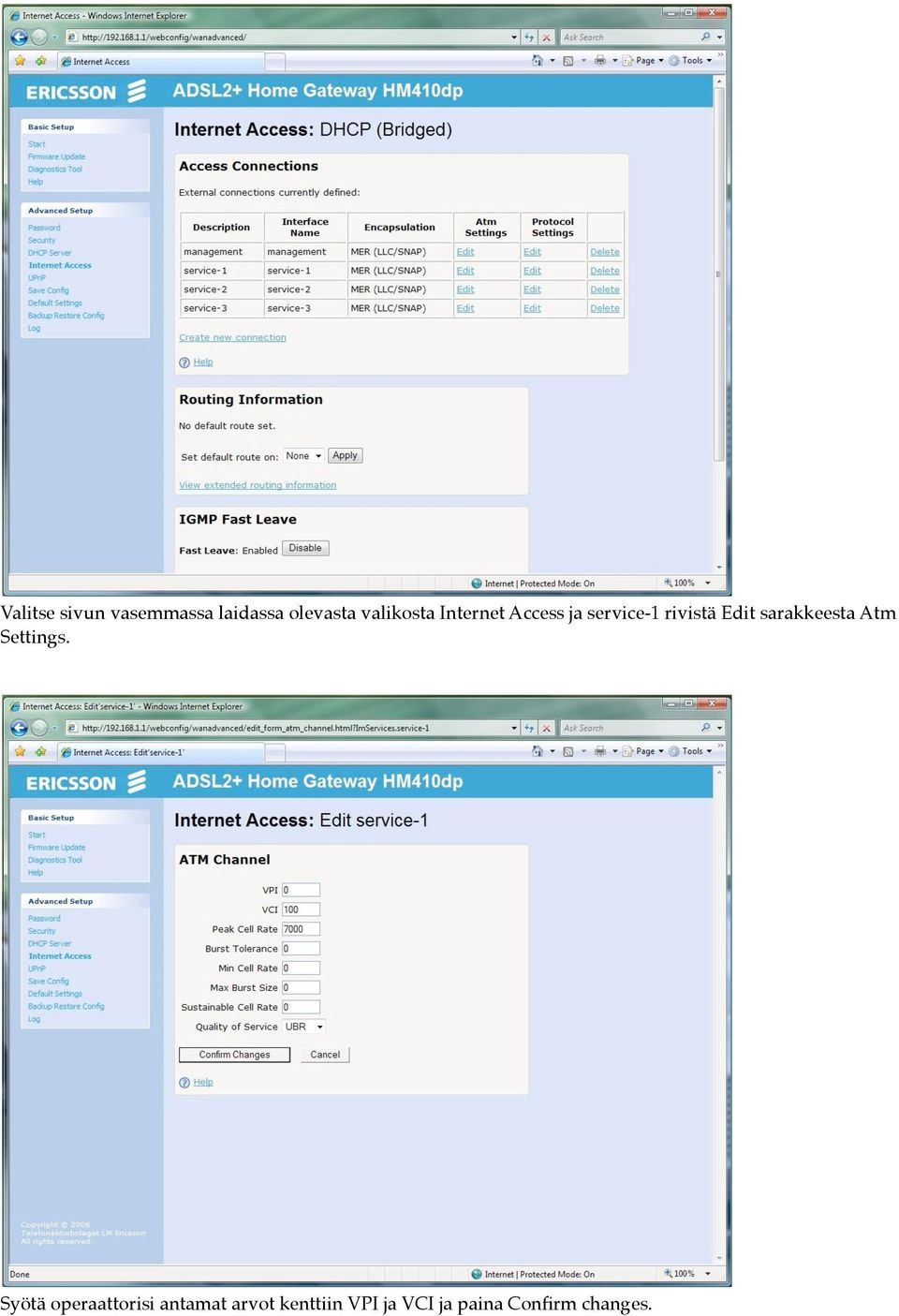

6 Valitse sivun vasemmassa laidassa olevasta valikosta Internet Access ja service-1 rivistä Edit sarakkeesta Atm Settings. Syötä operaattorisi antamat arvot kenttiin VPI ja VCI ja paina Confirm changes.

7 Valitse valikosta Start ja tarkista asetukset. Talleta asetukset valitsemalla ensin Save Config ja seuraavaksi Save. Käynnistä tietokone uudelleen, jotta tietokone hakee IP-osoitteen uudelleen internet operaattoriltasi. Tarvittavat asetukset liittymään ovat valmiit. Parhaiten toteat laitteen toiminnan ottamalla internet-yhteyden käyttöön kirjoittamalla web-selaimen osoite kenttään Huomioitavaa! Jos sillatun modeemin asetuksia tarvitsee myöhemmin päästä muokkaamaan tulee tietokoneeseen asettaa manuaalisesti osoite joka on ja verkkopeite

8 Vaihtoehto 2: Reititetty yhteys Valitse DHCP (MER) Valitse Next jatkaaksesi. Valitse Confirm changes jatkaaksesi.

9 Valitse sivun vasemmassa laidassa olevasta valikosta Internet Access ja service-1 rivistä Edit sarakkeesta Atm Settings. Syötä operaattorisi antamat arvot kenttiin VPI ja VCI ja paina Confirm changes.

10 Valitse valikosta Start Avaa kohdasta External IP - Details ja tarkista, että modeemi sai service-1:lle IP osoitteen. Talleta asetukset valitsemalla ensin Save Config ja seuraavaksi Save. Tarvittavat asetukset liittymään ovat valmiit. Parhaiten toteat laitteen toiminnan ottamalla internet-yhteyden käyttöön kirjoittamalla web-selaimen osoite kenttään

11 TIETOKONEEN ASETUKSET Määritä tietokone hakemaan IP-osoitteet automaattisesti: Käynnistä-> Ohjauspaneeli -> Verkkoyhteydet -> Valitse Lähiverkkoyhteydestä ominaisuudet. Valitse Internet-protokollan (TCP/IP) ominaisuudet. Valitse Hae IP-osoite automaattisesti. Poista koneelle määritelty Yhdyskäytävä, jos koneella sellainen on. Jos DNSkokoonpanossa on DNS-palvelimia, on valittava Hae DNS-palvelinosoite automaattisesti HM410 aktivoi ADSL-linjan ja tietokoneelle muodostuu internet-yhteys. Aikaa yhteyden muodostumiseen kuluu yhdestä viiteen minuuttia. DSL-valon palaessa yhteys on aina heti käytettävissä. Tarvittaessa käynnistä tietokone uudelleen. MERKKIVALOT POWER ja STATUS palaa jatkuvasti laitteen käynnistyessä ja normaalitilassa. LAN 1-4 valot palavat tai vilkkuvat liikenteen mukaan kun laitteella on lähiverkkoyhteys (LAN-liitin). ADSL palaa kun ADSL-linja on aktivoitunut ja vilkkuu internet-liikenteen mukaisesti. RESET Laitteen resetoimalla saat aina takaisin ne asetukset jotka siinä toimitushetkellä olivat. Paina reset nappi pohjaan ja käynnistä modeemi, pidä resetnappia pohjassa ainakin 4 sekuntia.
