1 TeleWell TW-EA100 B ADSL USB modeemin ohjeistus Copyright Easytel Oy 2002

2 TAUSTATIETOA ENNEN KORTIN ASENTAMISTA Ohjeistus ADSL -yhteys / kaapelointi tulee olla asennettuna valmiiksi suomalaiseen puhelinliittymään ja tilaajan haluamaan puhelinpistorasiaan, ja analogiset puhelimet tulee olla erotettuna erillisillä suodattimilla, jos niitä käytetään. ADSL -liittymän tilaajalla tulee olla käyttöön soveltuva tietokone ja Windows -käyttöjärjestelmä. Erillistä ADSL verkkopäätettä ei tarvita. Jokainen tavallinen puhelinlaite tarvitse ADSLhäiriösuotimen. ADSL modeemi kytketään puhelinpistorasiaan ilman suodinta. Erillinen ylijännitesuojaus on suositeltavaa. ADSL-yhteys toimii kuin ethernet-verkko ja yhteys on aina päällä, kun ADSL PCI -kortti on Connected -tilassa. Erillistä verkkokorttia käytetään vain sisäisen verkon liikenteessä. ADSL -yhteyden jakaminen tehdään Windows Me / 2000 / Xp Internet yhteyden jako ohjelmalla. 1

3 TeleWell ADSL USB modeemi Laitevaatimukset tietokoneelle IBM PC/AT tai yhteensopiva tietokone Pentium 300Mhz tai nopeampi 40MB vapaata kovalevytilaa 4x CD-ROM tai nopeampi 64MB (Windows 98/Me ja 2000/Xp 128/256MB) 32MB määrä ei välttämättä riitä 1 vapaa USB portti 1.1 standardin mukainen Jos tietokoneessa AMD prosessori ja VIA piirit niin hanki siihen uusin ajuripaketti USB filter driver(1.10) ja 4in1.exe, jotta USB laite voi toimia oikein. Käyttöjärjestelmä: Microsoft Windows 98, 98SE, ME ( ) Windows tai uudempi tai Windows Xp Internet selain vähintään Explorer 5 tai Netscape 4.7 kaikissa käyttöjärjestelmissä 2

4 Ohjeistus Tuotepakkauksen sisältö USB ADSL Modeemi Asennus CD, jossa myös tarkempi englanninkielinen ohjekirja 1 RJ-11 ADSL puhelinjohto 1 USB kaapeli Tämä ohjevihkonen Laitteen etupaneeli ja sen merkkivalot LEDI USB ADSL TXD RXD READY Merkkivalojen toiminnot Merkkivalon palaessa USB laite on asennettu oikein tietokoneelle. Merkkivalo vilkkuu, kun laite etsii keskusta ja palaa kun linja on päällä. Vilkkuu, kun tietoa lähetetään Vilkkuu, kun tietoa vastaanotetaan Vilkkuu tai palaa, kun laite on valmis käyttöön. 3

5 TeleWell ADSL USB modeemi Internet operaattorien tiedot Ennen kuin ryhdyt asentamaa tuotetta niin katso alla olevasta taulukosta operaattorisi tiedot. Operaattorit on jaettu sen mukaisesti, millä ajurilla ne pitää asentaa LAN tai WAN (Huomaa ajurien asennuspolut). Operaattori, Protokolla, VPI ja VCI arvot, IP tietojen määrittely verkkokortille/ ADSL USB sovittimelle Kiinteät IP tiedot antaa operaattorisi, ellei ohjeessa maininta DHCP. Tällöin operaattorin DHCP -palvelin antaa IP tiedot automaattisesti yhteyden avautumisen jälkeen. Asennus CD:n hakemistot. Operaattorien arvot voivat vaihdella ja ne pitää aina tarkistaa operaattorilta. \Driver\Lan_RFC1483_1577 Sonera Koti ADSL, RFC1483 Bridge, VPI=0/VCI = 33,dhcp Elisa ADSL (Entinen Powered By Kolumbus) RFC1483 Bridge, VPI=0/VCI =100,dhcp Elisa ADSL Premium RFC1483 Routed, VPI=0/VCI=100 Kiinteä IP Soon ADSL RFC1483 Bridge, VPI=0 ja VCI =32, DHCP Salon Seudun Puhelin RFC1483 Bridge, VPI=0 ja VPI =100, dhcp Pohjanmaan Puhelin RFC1483 Bridge, VPI=0 ja VCI=100, PPPoE Baanapalvelut DNA Laajakaista ( Finnet yhtiöt) RFC1483 bridge, Vpi=0 ja VCI=100, DHCP \Driver\Wan_RFC2364_PPPoE VLP ADSL (Tarkista tiedot operaattorilta) Oulun Puhelin ADSL tai PPPoE RFC 1483 Bridge, VPI=0 ja VCI=33, dhcp Jippii ADSL RFC 2364 (PPPoA), VPI=0 ja VCI=100 (Katso tarkempi ohjeistus) Muut operaattori, tarkista tiedot operaattorilta 4

6 Operaattorien asetukset asennuksen jälkeen Ohjeistus Sonera Koti ADSL, Elisa ADSL, Soon ADSL, DNA ADSL, Elisa ADSL Premium Asennustapa on sama. Vain VCI arvo muuttuu! Näiden operaattoreiden ajurit ovat asennus CD:llä hakemistossa \Driver\LAN_RFC1483_1577 -hakemistossa Sonera käyttää VCI kohdassa 33 ja Elisa 100 Soon VCI=32, Baana ADSL VCI=100 Asetuksiin pääset näistä kohdista ohjainpaneelissa tai asennuksen jälkeen alakulman hallintaikkunasta. Muutoksia voit tehdä näppäilemällä Ctrl P (Ensin Ctrl -näppäin pohjaan pidä se pohjassa kunnes olet painanut P kirjainta). 5

7 TeleWell ADSL USB modeemi ALT- A Advanced asetukset Siirry Advanced asetuksiin 6

8 Ohjeistus ALT-P linja-asetukset ALT-C lisäasetukset (Muuta vain protokolla aluetta ja siellä VCI arvoa. 7

9 TeleWell ADSL USB modeemi Mallikuva Sonera asetuksista Muuta VCI ja kuittaa OK, odota linjan uudelleen käynnistystä Pyydä oikeat tiedot operaattorilta: Protokolla, VPI,VCI, Encapsulointi, joka yleisimmin kuvan mukaisesti. 8

10 Ohjeistus TW-EA100 ADSL USB tukee myös muita protokollia jotka on lueteltu alla. WAN \PPPoE WAN \PPPoA LAN\ RFC1483 Bridged WAN ajurien hakemisto \Driver\WAN_RFC2464_PPPoE VPI/VCI, VC-pohjainen/LLC-pohjainen encapsulointi, Käyttäjän nimi, Salasana, Palvelun nimi, ja toimialue, nimipalvelin DNS, IP -osoite(voi olla kiinteä tai DHCP antaa). VPI/VCI, VC-pohjainen/LLC-pohjainen encapsulointi, käyttäjän nimi, Salasana, ja Nimipalvelin(DNS), IP osoite (Voi olla kiinteä tai DHCP riippuen operaattorista.) LAN ajurien hakemisto \Driver\LAN_RFC1483_1577 VPI/VCI, VC-pohjainen/LLC-pohjainen encapsulointi Tätä käyttää mm. Sonera ADSL, Elisa ADSL, Baana ADSL. Muista tarkistaa VCI arvot! RFC1483 Routed IPoA VPI/VCI, VC-pohjainen/LLC-pohjainen encapsulointi, IP osoite, Aliverkonpeite, Yhdyskäytävä, Nimipalvelin (DNS), IP osoite joka on kiinteä (Elisa ADSL Premium). VPI/VCI, IP osoite, aliverkonpeite, yhdyskäytävä, nimipalvelin(dns), IP osoite (joka voi olla kiinteä tai DHCP:lla haettava). 9

11 TeleWell ADSL USB modeemi ADSL USB modeemin asentaminen Kytke puhelinjohto LINE liittimen ja puhelinpistorasian välille. Käynnistä kone ja Windows. 10

12 Ohjeistus Windows 98: 1. Windowsin käynnistyttyä seuraa ruudun informaationa ja valitse next. 11

13 TeleWell ADSL USB modeemi 2. Valitse alla olevan kuvan mukaisista vaihtoehtoehdoista alempi ja kuittaa Next. 3. Laita asennus CD CD-ROM asemaan. Valitsit siis kuvan vaihtoehdoista alemman version. Valitse Next 12

14 Ohjeistus 4. Browse toiminto jonka kautta osoitat asennushakemiston kuten esimerkiksi F:\Driver\LAN_RFC1483_1577 asentaaksesi oikeat ajurit. Valitse OK ja kuittaa Next> 13

15 TeleWell ADSL USB modeemi 5. Valitse OK ja kuittaa Next> 6. Asennus jatkuu, kun olet asettanut polun ja olet kuitannut OK. Valitse next uudelleen tarvittaessa. Ja lopuksi valitse Finish 7. Näet mahdollisesti alla olevan kuvan mukaisen näytön. Aseta tarvittaessa Windows 98 CD asemaan tai osita hakemistoa jossa Windows 98 tiedosto ovat. Kuittaa OK. 14

16 Ohjeistus 8. Modeemi on nyt asennettu. Käynnistä Windows uudelleen 9. Ruudun alareunaan ilmestyy laitetta kuvaava toimintoikkuna. 15

17 TeleWell ADSL USB modeemi Windows Me: 1. Asennus tapahtuu kuten Windows 98:ssa. 16

18 Ohjeistus Windows 2000 ja XP 1. Käynnistä Windows. Windows tunnistaa modeemin. Valitse Next>. 17

19 TeleWell ADSL USB modeemi 2. Valitse toiminto Specify a location Windows 2000 versiossa ja Xp:ssä alemman kuvan mukainen asetus. Windows 2000 versiossa valitse Next> ja sitten Browse/Selaa toiminnolla osoita oikea hakemisto. Yllä Windows 2000 perusasennuksen kuva Yllä Windows Xp perusasennuksen kuva 18

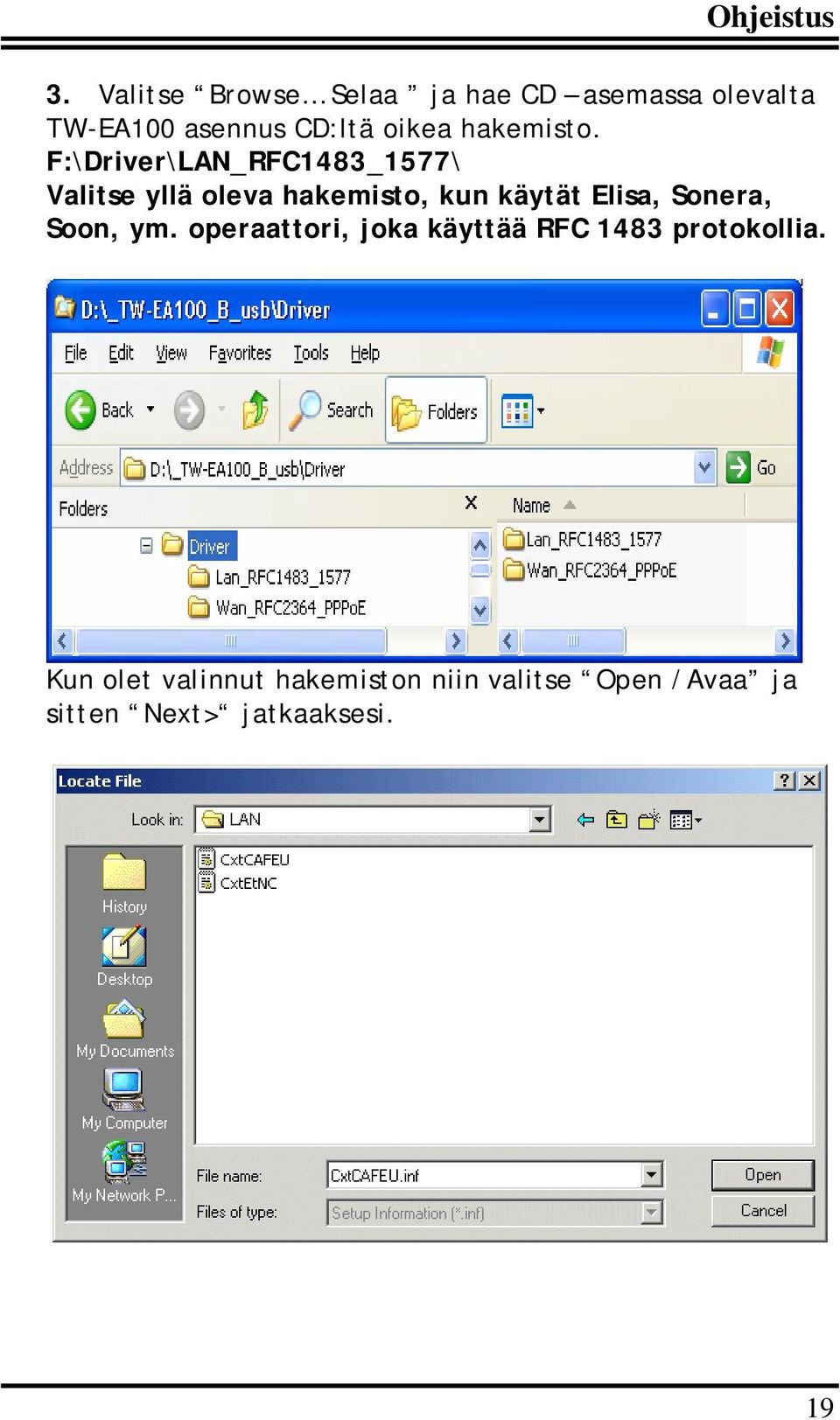

20 Ohjeistus 3. Valitse Browse Selaa ja hae CD asemassa olevalta TW-EA100 asennus CD:ltä oikea hakemisto. F:\Driver\LAN_RFC1483_1577\ Valitse yllä oleva hakemisto, kun käytät Elisa, Sonera, Soon, ym. operaattori, joka käyttää RFC 1483 protokollia. Kun olet valinnut hakemiston niin valitse Open /Avaa ja sitten Next> jatkaaksesi. 19

21 TeleWell ADSL USB modeemi 4. Windowsin pyytämä ajurien allekirjoitus / Digital Signature Not Found ohitetaan Windows 2000 ja XP versioissa Continue/Jatketaan(Y) tai Continue anyway. Tämä vastaus annetaan aina, kun Windows tiedustelee ko. asiaa. 20

22 Ohjeistus 5. Valitse Finish / Valmis. 6. Laite on asennettu onnistuneesti kun laitteen toimintoikkuna tulee näytön alareunaan. Muista käynnistää tietokone uudelleen! 21

23 TeleWell ADSL USB modeemi TW-EA100 B USB ADSL Modeemin asetukset 1. Valitse USB ADSL Modem ikoni ohjainpaneelista. Kato kuvaa Valitse näppäinyhdistelmä [Alt]+[P] näppäimistöltä, niin pääset linja-asetuksiin.

24 Ohjeistus 3. Valitse Protocol Setup sivu, ja aseta ko. sivulla a operaattorisi asetukset. katso kuvaa seuraavalla sivulla ja sen alla olevia operaattoreiden esimerkkejä! 23

25 TeleWell ADSL USB modeemi Esimerkkejä operaattoreiden asetuksia Älä muuta muita kohtia! Elisa ADSL Premium asetukset sivulla 31 Encapsulation mode: RFC 1483 Bridge Sonera VCI=0, VPI=33 Elisa ADSL VCI=0, VPI=100 Soon ADSL VCI=0, VCI=32 Baana/DNA ADSL VCI=0, VPI=100 24

26 Ohjeistus Mikäli käytä Elisa ADSL premium valitse RFC 1483 Routed / LLC ja VPI=0, VCI=100 Kuittaa OK lopuksi. Laite kättelee linjan uudelleen. USB ADSL RFC 1483 protokolla ja sen verkkokortti ajuri ovat verkkoyhteydet alueella: Tässä osassa kerrotaan kuinka Windows 2000 / XP käyttöjärjestelmässä tehdään verkkoasetuksia. Windows 98 ja ME ohjeistus tulee tarkistaa niiden omista ohjekirjoista. 1. Siirry Start / Settings / Control Panel. Valitse Network and Dial-up Connections yhteydet. 2. Valitse Local Area Connection jonka kohdalla on TW-EA100 B ADSL USB:n nimi. Valitse hiiren oikeanpuoleisella näppäimellä kohta Properties. 25

27 TeleWell ADSL USB modeemi 26

28 Ohjeistus 3. Valitse Internet Protocol (TCP/IP). Valitse kohta Properties / Ominaisuudet. 4. Valitse IP -osoitealue operaattorisi mukaan. Sonera ja Elisa käyttävät DHCP -palvelua eli valitse Optain an IP address automatically. Tarkista IP -asetukset operaattorin ohjeista. 27

29 TeleWell ADSL USB modeemi USB ADSL PPPoE / WAN ajurit: 1. Mikäli tarvitset PPPoE tai PPPoA palvelua niin käytä asennuksessa hakemistoa \Drivers\WAN_RFC2364_PPPoE 2. Asennuksen jälkeen käytä uutta puhelinverkkoyhteydet kuvaketta yhteyden tekemiseen. 28

30 Ohjeistus TEKNINEN TUKI Mikäli näyttää siltä, että asennus ei onnistu tai ohjeista on jotain kysyttävää, soita silloin Easytel Oy:n tukipalveluun. Autamme mielellämme perusasetusten laittamisessa. Oletamme kuitenkin, että asiakas on itse tutustunut ohjeeseen ja ensin itse yrittänyt asentaa tuotteen. Alkuasennustuki annetaan tarvittaessa puh: ark (Käyttöjärjestelmän koulutus ei kuulu asiakastuen piiriin.) Jos tuote on aiemmin ollut käytössä tai sitä ollaan laittamassa toiseen käyttöjärjestelmään, tulisi soittaa maksulliseen numeroon. Muu tuki puh arki Tarkista tuenhinta / maksu tuki alueelta per min + pvm Windows käyttöjärjestelmien Beta versioita ei tueta. Takuu on 12 kk materiaali- ja valmistusvioille. 29

31 TeleWell ADSL USB modeemi Elisa ADSL Premium asetukset Verkkokortin tiedot Elisa ADSL Premium IP tiedoista IP osoite: Asiakkaan IP osoite Aliverkonpeite: Asiakkaan aliverkonpeite (Subnet mask) Yhdyskäytävä: Asiakkaan yhdyskäytävä (default gateway Nimipalvelin :lisätään Elisan nimipalvelin tiedot Yhdyskäytäviin lisätään: WAN gateway IP Lopuksi käynnistä kone ja muista käyttää esimerkiksi Windows Xp palomuuria ja Virustorjuntaohjelmia. 30

32 Ohjeistus 31
