Kamstrup 162LxG -sähköenergiamittarin asennusohje

Transkriptio

1 1(11) Kamstrup 162LxG -sähköenergiamittarin asennusohje Ohje koskee mittarimallia 162LxG (686-18B-L1-G3-084) 1. Merkinnät ja ulkopuoliset osat 1. LCD-näyttö 2. Optinen liitäntä 3. Mittarin numero 4. Mittarin tyyppitunnus 5. LCD-näytön selauspainike 6. Katkolaitteen merkkivalo 7. Sykäysmerkkivalo 8. Kannen sinetöintikohta

2 2(11) 2. Ulkoiset mitat ja kiinnityskohdat 3. Liitännät ja kytkentä

3 3(11) Liitin Toiminto Nimellisjännite Maksimivirta 1 L1 - in 230 V 85 A 3 L1 - out 230 V 85 A 4 N - in 230 V 6 N - out 230 V

4 4(11) 4. Ohjelmointi Mittarin ohjelmointia käsitellään erillisessä ohjeessa. VS-TY L10-103O Kamstrup 162LxG sähköenergiamittarin ohjelmointiohje.doc

5 5(11) 5. Asennus Käytä monisäikeisillä johtimilla puristettavia johdinpääteholkkeja Kiristä liitäntäruuvit momenttiin 2,5 3,0 Nm Kytke ulkoinen antenni kohdan 6. mukaisesti Kytke mittari tehonsyöttöön Sulje kytkentäkotelo Liimaa Haminan Energia -tarra mittariin Tarkista mittarin toiminta kohdan 7. mukaisesti Tee sinetöinnit 6. Ulkoisen antennin asentaminen 6.1. Yleistä Kaikilla yksittäisillä mittareilla tulee aina olla ulkoinen antenni Tilassa, jossa on useita mittareita, vähintään kahdella mittarilla tulee olla antenni Antenni tulee sijoittaa eristettyyn paikkaan RF-mielessä Antenni tulee asentaa pystysuoraan (antennikaapeli alaspäin), avointa tilaa kohti (ei seinään, kulmaan, kaappiin jne. päin) Antenni tulee asentaa vähintään 1 m maanpinnan yläpuolelle. Asenna antennit aina mahdollisimman korkealle Rakennuksen sisälle asennettujen antennien tulee olla ikkunaa kohti Radiosignaalin tulee pystyä tavoittamaan muita RF-verkkoyksikköjä Kaapeli tulee asentaa mittarin ja antennin väliin mekaanisesti turvallisella tavalla Älä altista kaapelia mekaanisille vaurioille, jyrkille taitoksille tai vetämiselle tai työntämiselle, jotka voivat vahingoittaa kaapelia Antennikaapeli ei saisi olla yli 20 m pitkä 6.2. Ulkoisen antennin asennus Irrota sisäinen antenni(piirilevy) ja kiinnitä ulkoisen antennin liitin paljastuneeseen antenniliitäntään (ks. kuva seuraavalla sivulla) Katkaise muoviläppä mittarista johdon läpiviennin kohdalta kannen alareunan alta, jottei antennikaapeli jää puristuksiin mittarin pohjan ja kannen väliin Varmista, ettei kaapeli puristu tai taitu. Leikkaa muovikantta, jos kaapeli on vaarassa litistyä Kierrä ylijäänyt kaapeli silmukalle ja kiinnitä löysästi mittarin ulkopuolelle. Älä koskaan taita tai kiinnitä kaapelia tiukasti, se pilaa antennikaapelin. Ylijäänyttä kaapelia ei koskaan aseteta mittarin yläkannen alle tai suoraan kosketukseen jännitteisten johtimien tai johdon kanssa

6 6(11) Antenniliitäntä: sisäinen antenni kiinnitettynä ja irrotettuna 6.3. Kun tarvitaan yli 2,5 m pituinen antennikaapeli Jos antenni asennetaan RF-yksiköstä yli 2,5 m päähän, pitää käyttää muunninkoteloa antennikaapelin pidentämiseksi. Mittari/reititin on liitetty muunninkoteloon 2,5 m ohuelle kaapelilla, jossa on MCX-pistoke Antennnin ja muunninkotelon välissä käytetään paksua pienihäviöistä kaapelia (pituus enintään 20 m). Kaapeli kytketään ruuviliittimin muunninkoteloon ja antenniin Muunninkotelo on sijoitettava kuivaan tilaan tai keskitinkotelon sisälle, koska se ei ole vesitiivis Jos antennikaapelipituus ylittää 20 m, on käytettävä lisäksi erillistä RF-reititintä (RF router) Antenni valmiilla 2,5 m antennijohdolla Antenni ilman antennijohtoa ja muunninkotelo

7 7(11) Antenni ilman antennijohtoa ja muunninkotelo 6.4. Yksittäinen mittari ulkoseinään kiinnitetyssä kaapissa Asenna antenni kaappiin tai seinään aivan kaapin viereen. Seinä on asiakkaan omaisuutta, joten ennen asennusta tulee varmistaa, että asennukseen on omistajan lupa. Jos kaappiin on porattu reikä, sen reunat tulee pyöristää ja reikä täyttää silikonilla tai vastaavalla suoja-aineella kaapelin ympäriltä kaapelin vaurioitumisen välttämiseksi Yksittäinen mittari sisätiloissa metallisessa kaapissa Asenna antenni kaapin sivuun tai jos se ei ole mahdollista, kaapin oveen. Ota huomioon, mihin muut lähellä olevat mittarit on asennettu Yksittäinen mittari pylväskaapissa Asenna antenni kaapin sivulle. Ota huomioon, mihin muut lähellä olevat mittarit on asennettu.

8 8(11) 6.7. Mittarit kaapelijakokaapeissa Asenna antenni kaapin ulkopuolelle. Jos kaapissa on useampi kuin yksi mittari, antenni pitää asentaa vähintään kahteen mittariin Yksittäinen mittari kellarissa Katso kohdat Jos kellari on maanpinnan alapuolella, antenni asennetaan ulkoseinään maanpinnan yläpuolelle. Jos mittarihuoneessa ei ole ikkunaa, sopiva paikka on käytävässä tai lähällä olevassa toisessa ikkunallisessa huoneessa Yksittäinen mittari omakotitalon sisätiloissa Katso kohdat Jos mahdollista, asennus maanpinnan yläpuolelle ja lähelle ikkunaa Yksittäinen mittari huoneistossa Katso kohdat Mittaritila, jossa useita mittareita Asenna antenni ainakin kahteen mittariin. Yksi rakennuksen kiinteistömittariin ja/tai huoneen korkeimmalle sijoitettuihin mittareihin, jos mahdollista eri seinille Muut yksittäiset mittauspisteet Katso kohdat Ota huomioon, mihin muut lähellä olevat mittarit on asennettu.

9 9(11) 7. Moduulikortin asennus Mittari toimitetaan ilman moduulikorttia. Kun mittariin liitetään moduulikortti, sillä voidaan vastaanottaa maakaasumittaukselta pulsseja. Moduulikortti (tyyppi 058) sisältää yhden pulssitulon sekä kuormanohjausreleen. Seuraavissa kuvissa on mittari ilman moduulikorttia ja moduulikortti asennettuna. Moduulikortti painetaan vasemmassa kuvassa näkyvään liittimeen. Moduulikortti on ohjelmoitava mittarille, jotta se toimisi. Mittarin ohjelmointia käsitellään erillisessä ohjeessa. VS-TY L10-103O Kamstrup 162LxG sähköenergiamittarin ohjelmointiohje.doc 8. Toiminnan tarkistaminen Tarkista kaapelikytkentöjen laatu (liitosruuvien kireys yms.) Tarkista LCD-näytöltä, ettei mittarivian osoitin ole näkyvissä Tarkista LCD-näytöltä mittarin oikea kytkentä: o Vaihejännitettä ilmaisevan merkin L1 pitää olla näkyvissä

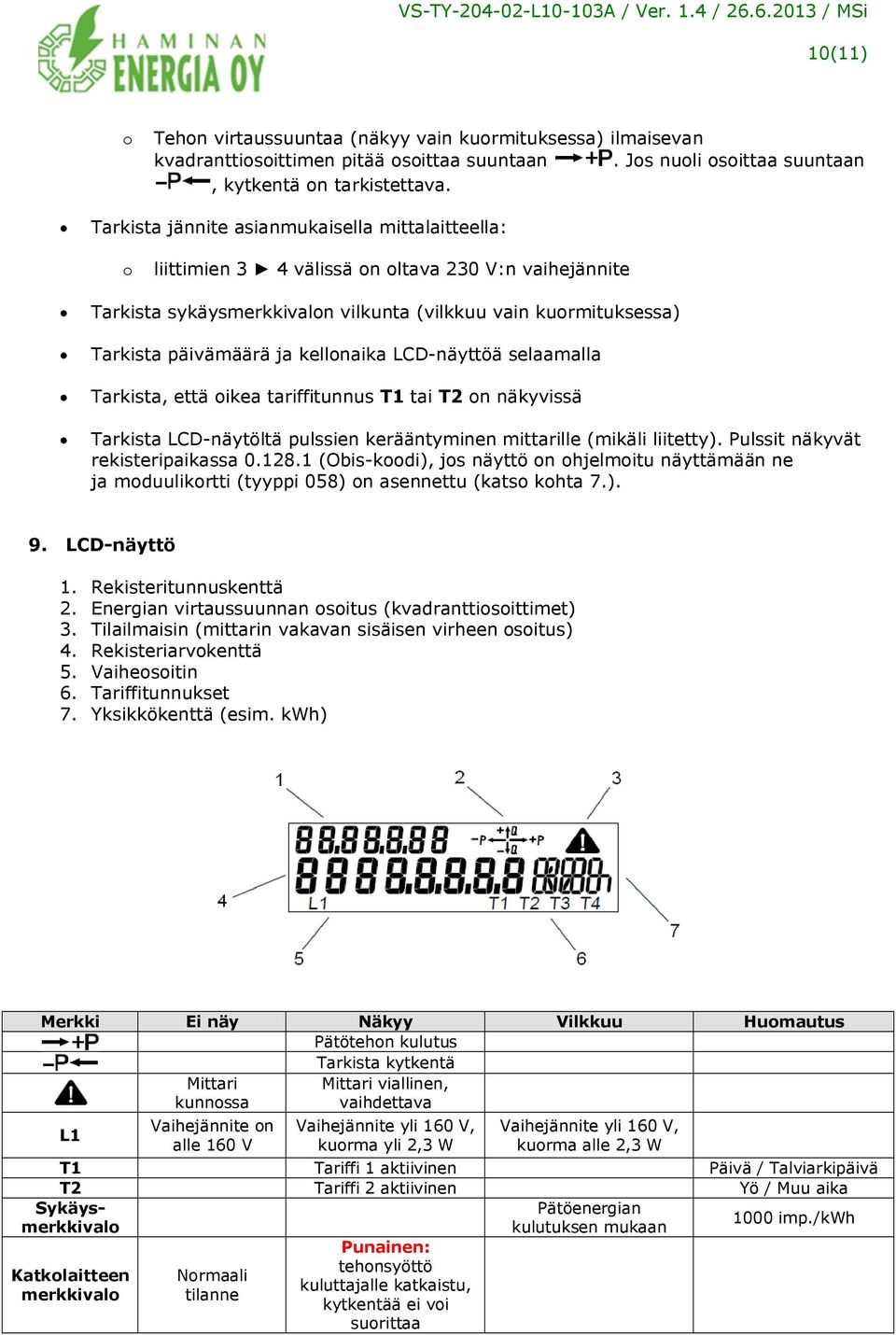

10 10(11) o Tehon virtaussuuntaa (näkyy vain kuormituksessa) ilmaisevan kvadranttiosoittimen pitää osoittaa suuntaan. Jos nuoli osoittaa suuntaan, kytkentä on tarkistettava. Tarkista jännite asianmukaisella mittalaitteella: o liittimien 3 4 välissä on oltava 230 V:n vaihejännite Tarkista sykäysmerkkivalon vilkunta (vilkkuu vain kuormituksessa) Tarkista päivämäärä ja kellonaika LCD-näyttöä selaamalla Tarkista, että oikea tariffitunnus T1 tai T2 on näkyvissä Tarkista LCD-näytöltä pulssien kerääntyminen mittarille (mikäli liitetty). Pulssit näkyvät rekisteripaikassa (Obis-koodi), jos näyttö on ohjelmoitu näyttämään ne ja moduulikortti (tyyppi 058) on asennettu (katso kohta 7.). 9. LCD-näyttö 1. Rekisteritunnuskenttä 2. Energian virtaussuunnan osoitus (kvadranttiosoittimet) 3. Tilailmaisin (mittarin vakavan sisäisen virheen osoitus) 4. Rekisteriarvokenttä 5. Vaiheosoitin 6. Tariffitunnukset 7. Yksikkökenttä (esim. kwh) Merkki Ei näy Näkyy Vilkkuu Huomautus Pätötehon kulutus Tarkista kytkentä L1 Mittari kunnossa Vaihejännite on alle 160 V Mittari viallinen, vaihdettava Vaihejännite yli 160 V, kuorma yli 2,3 W Vaihejännite yli 160 V, kuorma alle 2,3 W T1 Tariffi 1 aktiivinen Päivä / Talviarkipäivä T2 Tariffi 2 aktiivinen Yö / Muu aika Sykäysmerkkivalo kulutuksen mukaan Pätöenergian 1000 imp./kwh Katkolaitteen merkkivalo Normaali tilanne Punainen: tehonsyöttö kuluttajalle katkaistu, kytkentää ei voi suorittaa

11 11(11) Vihreä: tehonsyöttö kuluttajalle katkaistu, kytkennän voi suorittaa
