1 THERMOTECH Tuotevalikoima & hinnasto 2017

2 Copyright: Thermotech Scandinvia AB 2017 Kansikuva: Michael Engman Graafinen muoto: Linda Förström Muu kuva-aineisto: Michael Engman Paino: adigi Oy, Helsinki

3 Sisällysluettelo Symbolit & yhteystiedot... 4 Yleiset ehdot & toimitusehdot... 5 Kuvitettu sisällysluettelo... 6 ThermoSystem Lattialämmitys 1. Putket Jakotukit Sekoitusryhmät ja lämmönvaihdinpaketit Sähkökattilat Lämpötilan säätö Järjestelmäratkaisut Putken kiinnitys Sulku- ja säätöventtiilit Liittimet Lisätarvikkeet...52 MultiSystem Käyttövesijärjestelmä 11. Putket Jakotukit Sulkuventtiilit Hanakulmarasiat Liittimet Putkipidikkeet Putkikannakkeet Lisätarvikkeet...88 Työkalut ja laitteet...98 Prefab Aakkosellinen hakemisto

4 Symbolit ja yhteystiedot 10 bar Maks. käyttöpaine Lämmitettävä pinta-ala max 100 C Maks. käyttölämpötila 12 kpl Toimilaite määrä 3/4" Eurocone Syöttöliitos h 9 mm Rakennekorkeus 3/4" Eurocone Piiriliitos 150 mm Asennusväli 220V Jännite 8 mm Putken halkaisija paineohjattu Kiertovesipumppu 300 kpa Levyn puristusarvo t о C 8 kpl Huonetermostaatti määrä Omegaura Omega putkihauta Tuotteella (ratkaisulla) on patentti YHTEYSTIEDOT Thermotech Scandinavia Finland Mestarintie Tammisaari Puh info@thermotech.fi Jean Sjöroos Tekninen myyjä Puh jean.sjoroos@thermotech.fi Ted Blomqvist Tekninen myyjä Puh ted.blomqvist@thermotech.fi Klas Lindqvist Varasto & logistiikka Puh klas.lindqvist@thermotech.fi Linda Förström Talous & markkinointi Puh linda.forstrom@thermotech.fi 4

5 Yleiset- ja toimitusehdot YLEISET TOIMITUSEHDOT Yleiset toimitusehdot:... RYHT2000 Maksuehdot:... Sopimuksen mukaan Toimitusehdot:...Rahtivapaasti toimitusosoitteeseen (ei kuorman purkua) kun tilaus ylittää 1 000,00 netto (alv 0%). Hinnat astuvat voimaan 1. helmikuuta 2017 alkaen ja ovat voimassa toistaiseksi. Arvonlisävero lisätään hintoihin. Pidätämme oikeuden painovirheisiin ja muutoksiin ilman ilmoitusta. THERMOTECH OTTAA VASTUUN Yritämme parantaa organisaatiotamme jotta pystymme jatkuvasti tarjoamaan laadukasta palvelua ja tuotteita tehokkailla rutiineilla. Välillä kuitenkin sattuu virheitä tästä huolimatta. Alla informoimme edellytyksistä jotta voisimme ottaa vastuun sinun tilauksista ja toimituksista ja luvata nopean ja joustavan käsittelyn. On meidän vastuullamme että tavarat pakataan oikealla tavalla kun toimitus lähetetään varastostamme. Pakkausmateriaali noudattaa toimittajiemme ohjeita ja tavara on vakuutettu heidän vakuutusyhtiöiden kautta. Hyvitämme tavarasta laskutetun summan jos tavara vaurioituu tai katoaa toimituksen aikana. Korvausmateriaali lähetetään Teille ilman ylimääräisiä kustannuksia. SINUN VASTUU ASIAKKAANA Tavaran vastaanotto Tavaran vastaanotossa tavara tarkistetaan ja rahtikirja allekirjoitetaan. Laske että tavaran määrä on sama kuin rahtikirjassa ja lähetteessä. Näkyvästä pakkausmateriaalin vauriosta on välittömästi ilmoitettava kuljetusyhtiölle tavaran vastaanoton yhteydessä. Ota vastaan tavarat mutta älä allekirjoita rahtikirjaa ennen kun huomautus on ensin tehty kuitti osaan. Huomautuksen ei tarvitse olla yksityiskohtainen, mutta se on tarpeellinen jotta vaurio saadaan kirjattua. Se mikä saavutetaan huomautuksella on että vahvistat että vaurio on tapahtunut kuljetuksen aikana meiltä sinulle. Tämä mahdollistaa sen että voimme jäljittää vaurion syyn ja suorittaa toimenpiteitä jotta tämä ei toistu. Sinun kuuluu myös rajoittaa vaurioita kun se on mahdollista. Palautus ja vaihto Väärän tavaran tilauksesta teemme 15% palautus vähennyksen laskutetusta summasta. Tuotteiden on oltava käyttämättömiä, alkuperäisissä pakkauksissa ja ehjiä jotta ne hyväksytään palautuksina tai vaihtotavaroina. Reklamaatiot ja vaurioituneet tavarat Tavaran vaurio, puuttuminen tai liian pieni määrä joka on näkyvä tavaraa vastaanottaessa on ilmoitettava tavaran vastaanoton yhteydessä ja merkittävä rahtikirjaan tai muuhun vastaavaan. Kuljetusyrtiyksen edustaja vahvistaa vian. Jos vaurioitunut tai kadonnut tavara huomataan vasta purun yhteydessä (koska pakkausmateriaali on sen peittänyt) on vauriosta tai kadonneesta tavarasta ilmoitettava pikimmiten kuljetusyritykselle, viimeistään seitsemän (7) päivän kuluessa maantie kuljetetun tai varastoidun tavaran vastaanotosta, viimeistään neljätoista (14) päivän kuluessa lentoteitse kuljetetun tavaran vastaanotosta ja viimeistään kolmen (3) päivän kuluessa meriteitse kuljetetun tavaran vastaanotosta. Tavarantoimittaja ei ole vastuussa ei näkyvästä vauriosta jos tavaraa on aikaisemminkin kuljetettu tai käsitelty samalla tavalla ilman että vauriota on syntynyt. Vaurio on usein tarkastettava, joten älä palauta, myy tai korjaa tavaraa ennenkun olet ensin meihin yhteydessä. Ota tämän takia meihin mahdollisimman pian yhteyttä jotta voimme kirjata vaurion ja sopia mahdollisista toimenpiteistä. Reklamoidun tai vaurioidun tavaran palautuksessa Thermotechille on oltava mukana kuvaus virheestä sekä tilausnumero joka annnetaan jotta saadaan asia nopeasti ja oikein käsittelyyn. Reklamaatioasioissa - ota yhteyttä toimistoon. Certifierad ISO 9001 ISO Thermotech Scandinavia AB:n toimintojärjestelmä laadulle ja ympäristölle joka kattaa ISO 9001 ja standardit. Tee huomautus rahtikirjaan myös tavaran kadotessa ennenkun allekirjoitat vastaanoton. Ota yhteyttä toimistoon mistä tilasit tavarat. Suoritamme haun toimittajiemme keskuudessa. Seuraavat tiedot tarvitaan tavaran etsimisessä; Tilaus- tai rahtikirjanumero ja tilauspäivämäärä. Pidätämme oikeuden painovirheisiin ja muutoksiin ilman ilmoitusta. Hinnat ovat arvonlisäverottomia. info@thermotech.fi 5

6 Kuvitettu sisällysluettelo Lattialämmitysputket Putki PE-RT sivu 14 Putki-putkessa PE-RT sivu 15 Lattialämmitysjakotukit Lattialämmitysjakotukki sivu 16 Teollisuusjakotukki sivu 17 Teollisuusjakotukin ohjauspaketti sivu 17 1" Ryhmäjakotukki sivu 18 2" Ryhmäjakotukki sivu 19 Kombitukki sivu 20 Sekoitusryhmät Sekoitusryhmä TMix XS sivu 21 Sekoitusryhmä TMix XS kaapissa sivu 21 Sekoitusryhmä TMix S sivu 22 Sekoitusryhmä TMix M sivu 23 Sekoitusryhmä TMix L2 sivu 23 Sekoitusryhmä TMix L3 sivu 24 Sekoitusryhmä TMix XXL sivu 24 Paluurajoitinyksikkö R1 sivu 25 Lämmönvaihdinpaketti TMix E20 sivu 26 Lämmönvaihdinpaketti TMix E20 sivu 27 Sähkökattilat Sähkökattila 2kW sivu 28 Sähkökattila 350W sivu 29 Sähkökattila 6 & 9kW sivu 29 Lämpötilan säätö Toimilaite sivu 30 Toimimoottori 0-10V sivu 30 Toimimoottori 3-pisteinen sivu 30 Langallinen kytkentärima EC8 sivu 31 Langallinen kytkentärasia EC2 sivu

7 Kuvitettu sisällysluettelo Langaton kytkentärima ICR6/8 sivu 32 Kytkentärasia ICR1 sivu 32 Itsesäätyvä termostaatti, vesi sivu 33 Itsesäätyvä termostaatti, vesi sivu 33 Itsesäätyvä termostaatti, vesi sivu 33 Langalliset termostaatit sivu 34 Langattomat termostaatin sivu 35 Ohjaus ja lisätarvikkeet sivu 36 Ohjausyksikkö ETO2 sivu 36 Ohjauspaketti ICR sivu 37 Järjestelmäratkaisut Lämmönluovutuspellit sivu 39 Uiva lattia sivu 39 Lastulevyt sivu 43 Asennuslevyt sivu 43 Putken kiinnitys Nippuside sivu 45 Asennuskisko sivu 45 Kiinnityshakaset suojaputkelle sivu 45 Putkipidike sivu 45 Putkipidike ruuvilla sivu 46 Kiinnike lattialämmitysputkelle sivu 46 Sulku- ja säätöventtiilit lattialämmitykselle Palloventtiili, suora sivu 47 Palloventtiili, kulma sivu 47 Linjasäätöventtiili virtausmittarilla sivu 47 Linjasäätöventtiili sivu 48 Säätöventtiili tyhjennyksellä ja mittausrenkaalla sivu 48 Säätöventtiili mittausrenkaalla sivu 49 Termostaattiventtiili DN15 sivu 49 Paluuventtiili DN15 sivu 49 Termostaattiventtiili DN25 sivu 49 7

8 Kuvitettu sisällysluettelo Liittimet lattialämmitykselle Puserrusliitin lattialämmitykselle sivu 50 Puserrusliitin suora sk sivu 50 Puserrusliitin suora uk sivu 50 Puserrusjatkoliitin sivu 50 Puserrusliitin jatkoliitin 90 uk sivu 51 Puserrusliitin jatkoliitin 90 sk sivu 51 Puserrusliitin jatkoliitin 90 sivu 51 Lisätarvikkeet lattialämmitykselle Taivutustuki sivu 52 Jakotukkikaapit sivu 52 Kehys luukulla sivu 53 Asennustuki sivu 53 Lukko avaimella kaapille sivu 53 1:n piirin jakotukki sivu 54 Ilmauspaketti sivu 54 Laajennuspaketti sivu 54 Suojaputki sivu 54 Jakotukki 2kW sähkökattila sivu 55 Sähkövastus sivu 55 Ohitusputki sivu 56 Konsoli sivu 56 Päätyhattu piirilähdölle sivu 56 Tulppa sivu 56 Yhdysliitin sivu 57 Yhde sivu 57 Minifloor 8 liitin sivu 57 Virtausmittari sivu 57 Termostaattiventtiilipaketti sivu 58 Käsisäätöpyörä sivu 58 Virtausholkki sivu 58 Kaksipuolinen teippi uivalle lattialle sivu 58 Painemittari sivu

9 Kuvitettu sisällysluettelo Käyttövesiputket Putki PE-RT sivu 60 Putki-suojaputkessa PE-RT sivu 60 Putki suojaputkessa eristeellä PE-RT sivu 61 Putki AluComposite sivu 62 Putki-suojaputkessa AluComposite sivu 63 Putki-suojaputkessa eristeellä AluComposite sivu 63 Putki eristeellä AluComposite sivu 64 Käyttövesijakotukit Multijakotukki ilman sulkuventtiilejä sivu 65 Multijakotukki sulkuventtiileillä sivu 65 Multijakotukki ylös ja alas lähdöillä sivu 65 Multijakotukki sulkuventtiileillä 3/4" sivu 66 Sulkuventtiilit käyttövedelle Palloventtiili sk sivu 67 Palloventtiili kulma sk sivu 67 Palloventtiili kahvalla sk sivu 67 Palloventtiili korkealla kaulalla sivu 68 Sulkuventtiili puristusliittimellä sivu 68 Hanakulmarasiat Puristushanakulma sivu 69 Hanakulmarasia mm sivu 69 Hanakulmarasia mm sivu 69 Koeponnistustulppa sivu 69 Hanakulmarasian avain sivu 70 Liittimet käyttövedelle Puserrusliitin sivu 71 Puserrusliitin kupariputkelle sivu 71 Puserrusliitin Eurocone-Eurocone sivu 71 Puserrusliitin Eurocone-uk sivu 71 Puserrusliitin Eurocone-sk sivu 71 Puserrusliitin kulma Eurocone sivu 72 Puserrusliitin kulma Eurocone-uk sivu 72 Puserrusliitin kulma Eurocone-sk sivu 72 Puserrusliitin T-liitin Eurocone sivu 72 Puserrusliitin T-liitin Eurocone-uk sivu 72 9

10 Kuvitettu sisällysluettelo Puserrusliitin T-liitin Eurocone-sk sivu 72 Puristusliitin suora sivu 73 Puristusliitin suora supistuksella sivu 73 Puristusliitin suora tasotiivisteellä sivu 73 Puristusliitin suora uk sivu 74 Puristusliitin suora sk sivu 74 Puristusliitin suora Cu sivu 74 Puristusliitin suora kartioliittimellä sivu 75 Puristustulppa sivu 75 Puristusliitin kulma 45 sivu 75 Puristusliitin kulma sivu 75 Puristusliitin kulma uk sivu 76 Puristusliitin kulma sk sivu 76 Liitosputki kulma sivu 76 Puristusliitin liitinputki T-kulma Cu15 sivu 76 Puristusliitin T-liitin sivu 77 T-puristusliitin supistus keskellä sivu 7 T-puristusliitin laajennus keskellä sivu 77 T-puristusliitin supistuksella sivu 78 T-puristusliitin sk sivu 78 T-puristusliitin laajennus uk sivu 79 Hanakulma sivu 79 Puristushylsy sivu 79 Putkipidikkeet Putkipidin lukkokannella sivu 80 Putkipidin lukitussalvalla sivu 80 Peitelaipat sivu 81 Putkikannakkeet Putkikannake sivu 82 Kiinnityskisko sivu 82 Lukituskiinnike sivu 83 Päätysuoja sivu 83 Seinäkiinnike sivu

11 Kuvitettu sisällysluettelo Alustalevy sivu 84 Kippiankkuri sivu 84 Palkkipuristin sivu 84 Säätöruuvi sivu 85 Aluslevy sivu 85 Mutteri sivu 85 Kierretanko ja -tappi sivu 86 Jaktomutteri sivu 86 Kiilapultti sivu 87 Rakennuspeltiruuvi sivu 87 Magneettihylsy sivu 87 Ruuvitulppa sivu 87 Lisätarvikkeet käyttövedelle Käyttövesikaappi sivu 88 Kehys luukulla sivu 88 Lukko avaimella kaapille sivu 88 Käyttövesikaapin teline sivu 88 Vesipistekaappi sivu 89 Läpivienti vuotokaukalolle sivu 89 Jatkomuhvi sivu 89 Läpivienti sivu 90 Konsolit sivu 90 Konsoli kaksiosainen sivu 90 Adapteri Eurocone tasotiiviste sivu 90 Päätykappale sivu 90 Tulppa sivu 91 Tulppa ilmauksella sivu 91 Pääty jakotukille sivu 91 Peitelevy patterilähdölle sivu 91 Peitelevy patterilähdölle sivu 91 Suojaputket sivu 92 Merkintäteippi sivu 92 Lattialäpivientikaari sivu 92 Suojaputkipidikkeet sivu 92 Päätytulppa putkelle sivu 93 Naulakiinnike sivu 93 Seinäkiskot sivu 93 Kiinnityshakaset suojaputkelle sivu 94 11

12 Kuvitettu sisällysluettelo Seinäläpivientikaari sivu 94 Keskityshylsy sivu 94 Kiinnityspelti sivu 95 Tasotiiviste sivu 95 Työkalut ja laitteet Työmaakattila sivu 98 Täyttöasema sivu 98 Putkikela sivu 98 Puristustyökalu M sivu 99 Puristusleuat sivu 99 Puristustyökalu S sivu 99 Puristusleuat sivu 100 Kalibrointikärjet sivu 100 Handle softgrip sivu 100 Putkileikkuri sivu 101 Putkenoikaisulaite sivu 101 Taivutusjouset sivu 101 Taivutustyökalu sivu 102 Kuljetusputki sivu 102 Prefab ThermoSystem Basic Control sivu 103 MultiSystem Basic sivu 103 MultiSystem Energy sivu 103 MultiSystem Flow sivu

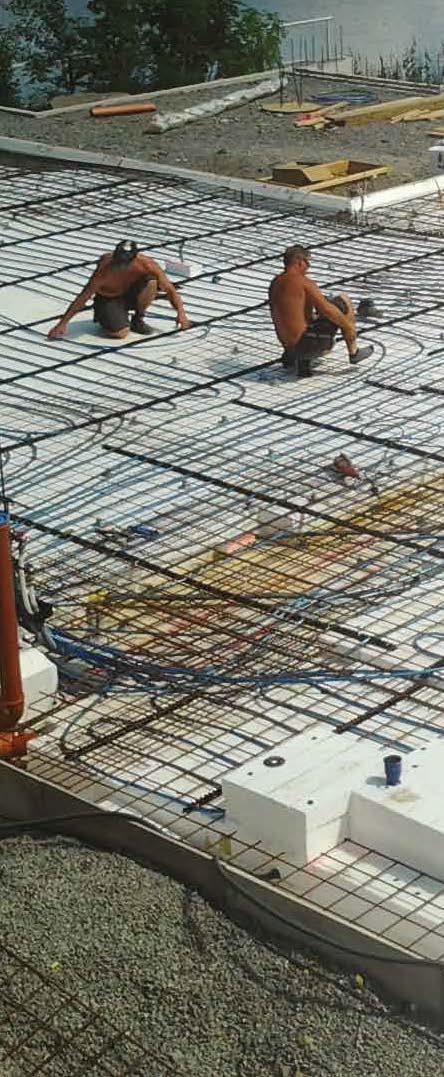

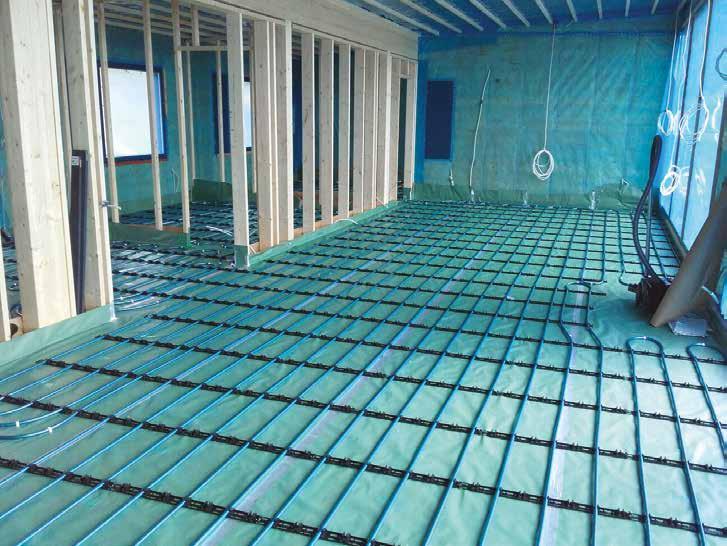

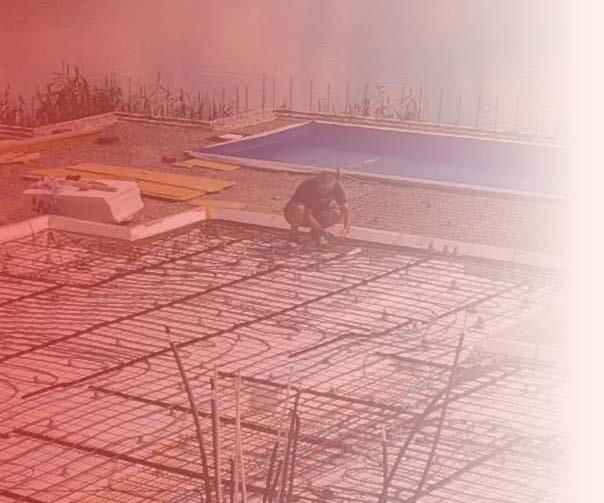

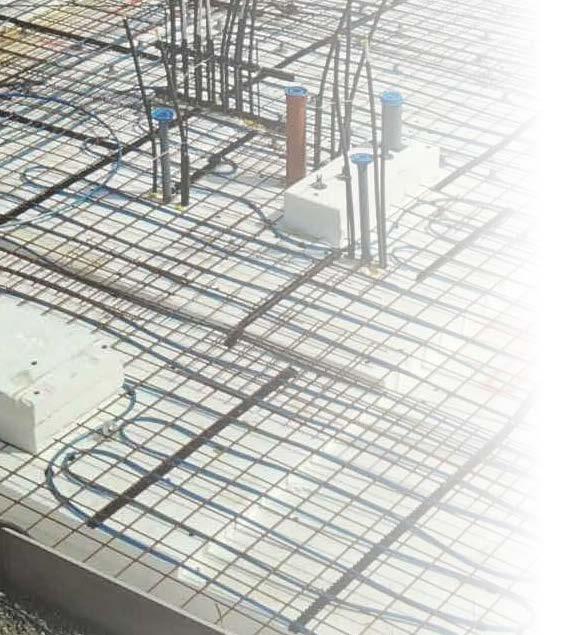

13 ThermoSystem Lattialämmitys 1. Putket Jakotukit Sekoitusryhmät ja lämmönvaihdinpaketit Sähkökattilat Lämpötilan säätö Järjestelmäratkaisut Putken kiinnitys Sulku- ja säätöventtiilit Liittimet Lisätarvikkeet... 52

14 1. Lattialämmitysputket Putki Thermotech PE-RT Happidiffuusiotiivis 5-kerroksinen PE-RT putki. Putki soveltuu lattialämmitysjärjestelmiin ja sulanapitokohteisiin. Tuotenro Tuotekuvaus Pituus Paine Määrä/lava 8 x 1 mm ThermoSystem PE-RT I, 8x1 mm 32 m 6 bar 64 kpl ThermoSystem PE-RT I, 8x1 mm 200 m 6 bar 15 kpl 12 x 2 mm ThermoSystem PE-RT I, 12x2 mm 50 m 6 bar 27 kpl ThermoSystem PE-RT I, 12x2 mm 1000 m 6 bar 3 kpl 14 x 2 mm ThermoSystem PE-RT I, 14x2 mm, poistuva tuote 70 m 6 bar 16 kpl ThermoSystem PE-RT I, 14x2 mm, poistuva tuote 150 m 6 bar 18 kpl ThermoSystem PE-RT I, 14x2 mm, poistuva tuote 300 m 6 bar 10 kpl ThermoSystem PE-RT I, 14x2 mm, poistuva tuote 1000 m 6 bar 3 kpl 17 x 2 mm ThermoSystem PE-RT I, 17x2 mm 70 m 6 bar 27 kpl ThermoSystem PE-RT I, 17x2 mm 140 m 6 bar 18 kpl ThermoSystem PE-RT I, 17x2 mm 240 m 6 bar 10 kpl ThermoSystem PE-RT I, 17x2 mm 350 m 6 bar 7 kpl ThermoSystem PE-RT I, 17x2 mm 650 m 6 bar 3 kpl 20 x 2 mm ThermoSystem PE-RT I, 20x2 mm 120 m 6 bar 10 kpl ThermoSystem PE-RT I, 20x2 mm 240 m 6 bar 7 kpl ThermoSystem PE-RT I, 20x2 mm 450 m 6 bar 3 kpl ThermoSystem PE-RT I, 20x2 mm 600 m 6 bar 2 kpl 26 x 3 mm ThermoSystem PE-RT II, 26x3 mm 350 m 6 bar 6 kpl 32 x 3 mm ThermoSystem PE-RT II, 32x3 mm 100 m 6 bar 5 kpl PE-RT suurin käyttölämpötila on 70 C. 14

15 1. Lattialämmitysputket Putki Thermotech putki suojaputkessa PE-RT Happidiffuusiotiivis 5-kerroksinen PE-RT putki suojaputkessa. Putki soveltuu lattialämmitysjärjestelmiin ja sulanapitokohteisiin. Tuotenro Tuotekuvaus Pituus Paine Määrä/lava 26 x 3,3 mm ThermoSystem, suojaputki 28/34 mm 15 m 6 bar kpl ThermoSystem, suojaputki 28/34 mm 25 m 6 bar kpl ThermoSystem, suojaputki 28/34 mm 50 m 6 bar kpl 32 x 3,0 mm ThermoSystem, suojaputki 20/25 mm 10 m 6 bar 20 kpl ThermoSystem, suojaputki 20/25 mm 25 m 6 bar 11 kpl ThermoSystem, suojaputki 20/25 mm 50 m 6 bar 6 kpl Asennuskiskot sivulla 45 info@thermotech.fi 15

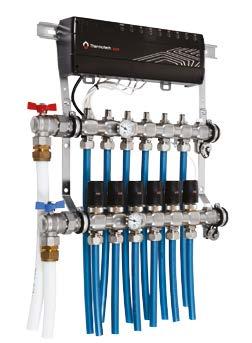

16 2. Lattialämmitysjakotukit Lattialämmitysjakotukki Täysin koottu lattialämmitysjakotukki ruostumattomasta teräksestä. Sovellettu AV-mitta sekoitusryhmä kiinnitykseen. Muut kuin vakio puserrusliitinkoot mainittava tilauksen yhteydessä. 10 bar 100 C max 1"sk 3/4" Eurocone Piirien välinen etäisyys: 50 mm Termostaattiventtiilikierre: М30x1.5 Toimitukseen sisältyy: - Konsoli - Puserrusliitin 17 x 2 mm lattialämmitysputkelle - Manuaaliset ilmausventtiilit - Täyttö- ja tyhjennysventtiilit meno-ja paluupuolella - Palloventtiilit, menolle ja paluulle - DIN-kisko - Lämpömittarit - 2-tie venttiili - 24 V toimilaite adapterilla Kulmapalloventtiilit sekä meno- että paluupuolella piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Suorapalloventtiilit sekä meno- että paluupuolella piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Jakotukin kytkentäesimerkki sivulla 21 ja säätövarustusesimerkki sivulla

17 2. Lattialämmitysjakotukit Suora- ja kulmapalloventtiili piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Teollisuusjakotukki Ruostumattomasta teräksestä valmistettu jakotukki sisäänrakennetuilla säätöventtiileillä. 10 bar 100 C max 1"sk 3/4" Eurocone Piirien välinen etäisyys: 50 mm Toimitukseen sisältyy: - Liittimet lattialämmitysputkelle 20 x 2 mm - Piirikohtaiset sisäänrakennetut säätöventtiilit - Manuaaliset ilmausventtiilit ja täyttöyhteet - Kiinnitetyt palloventtiilit piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Teollisuusjakotukin ohjauspaketti Palloventtiili korvataan termostaattiventtiilillä jossa toimilaite. Sisältää termostaattiventtiili, 24V toimilaitteen ja adapterin. Tilataan yhdessä Teollisuusjakotukin (tuotenro. 507XX) kanssa Ohjauspaketti 1 kpl info@thermotech.fi 17

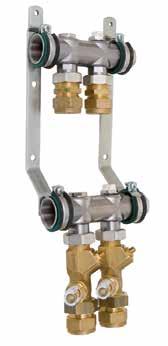

18 2. Lattialämmitysjakotukit Ryhmäjakotukit Ryhmäjakotukki 1" Ruostumattomasta teräksestä valmistettu jakotukki. Käytetään kun halutaan liittää useampi jakotukki lämmönlähteeseen. Suurempia kokoja tilauksesta. Yli 4 jakotukin yhdistämiseen suositellaan 2" Ryhmäjakotukkia (tuotenumero 541xx). 10 bar 100 C max 1"sk Piirien välinen etäisyys: 70 mm 1/2" sk o-rengas tiivisteellä Toimitukseen sisältyy: - Linjasäätöventtiilit virtausmittareilla - Ryhmäventtiili DN 20 jossa liittimet 26 x 2,3 mm syöttöputkille - Liittimet 26 x 2,3 m syöttöputkille - Manuaaliset ilmausventtiilit - Konsolit Puserrusliittimillä piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Puristusliittimillä piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Alla jakotukin kytkentäesimerkki ja säätövarustusesimerkki sivulla 32. Esimerkki jakotukin kytkennästä tuotenro tuotenro tuotenro tuotenro tuotenro tuotenro tuotenro

19 2. Lattialämmitysjakotukit Ryhmäjakotukki 2" Ruostumattomasta teräksestä valmistettu jakotukki sopii suurempiin teollisuushalleihin kun piireissä käytetään 25 x 2,3 mm tai 32 x 3,0 mm putkea. Voidaan myös käyttää kun halutaan kytkeä useampia jakotukkeja rinnakkain lämmönlähteeseen. 10 bar 100 C max 2" sk kartioliittimellä, tasotiivisteellä 1" sk kartioliittimellä, tasotiivisteellä Piirien välinen etäisyys: 80 mm Toimitukseen sisältyy: - 2" meno- ja paluutukki - Sisäänrakennettu ilmausventtiilit ja täyttöliitännät - Konsoli - Tasotiivisteet piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Palloventtiili suora Niklattu messinkinen sulkuventtiili. Sopii 2" Ryhmäjakotukkiin (tuotenro 541xx). 25 bar 100 C max 1 1/2" sk, 2" uk punainen 1 kpl info@thermotech.fi 19

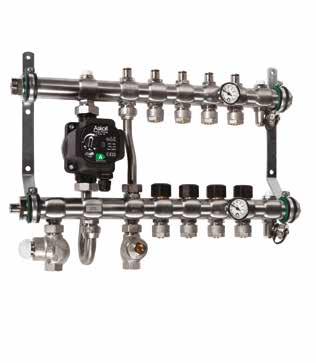

20 2. Lattialämmitysjakotukit Kombitukki Täysin koottu lattialämmitysjakotukki sisäänrakennetulla sekoitusryhmällä. Käytetään kohteissa joissa on osittain patterijärjestelmä. 10 bar 100 C max 220V vakio 1/2"sk 3/4" Eurocone Piirien välinen etäisyys: 50 mm Termostaattiventtiilikierre: М30x1.5 Toimitukseen sisältyy: - Sisäänrakennetut lämpömittarit - Kiertovesipumppu - Termostaatti- ja paluuventtiili - Puserrusliitin 17 x 2 mm lattialämmitysputkelle - Piirikohtaiset sisäänrakennetut termostaatti- ja säätöventtiilit - Manuaaliset ilmausventtiilit ja täyttöliitännät - Ohitus - DIN-kisko kytkentäriman (jossa muuntaja) kiinnitykseen Manuaalinen kierroslukuohjatulla pumpulla piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Kierroslukuohjatulla pumpulla ja itsesäätyvällä termostaatilla piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Jakotukin kytkentäesimerkki sivulla 18 ja säätövarustusesimerkki sivulla 32. Sulku- ja säätöventtiilit sivulla

21 3. Sekoitusryhmät ja lämmönvaihdinpaketit Sekoitusryhmä TMix XS Thermotech TMix XS on koottu, pienikokoinen sekoitusryhmä joka sopii pienemmille pinta-aloille joissa kaksiputkijärjestelmä kuten esim. eteisiin ja kylpyhuoneisiin. Sähkövastuksella ylläpitää mukavuuslämpöä jopa 12m 2 (29 W/m 2 ) pinta-aloissa, kausina kun varsinainen lämmönlähde on suljettuna. Sekoitusryhmä voi ilman sähkövastusta palvella jopa 16 m 2 pinta-alaa, 8 mm putkella ja 32 m piirillä (50 W/m 2 :ssa ja 7 C lämpötilahäviöllä). Kytkentä syöttöputkille ja lattialämmitysputkelle 3/4". 4 bar 100 C max 3/4" Eurocone 3/4" Eurocone 230V paineohjattu 2 < 12 Toimitukseen sisältyy: - Kiertovesipumppu kaapelilla ja pistokkeella - Termostaattiventtiili - Manuaalinen ilmaus - 17 mm puserrusliittimet piirilähdöille - Cu15 ensiöpuolella - Sähkövastus 350W (malleihin jossa sähkövastus) - Turvaventtiili 4 bar Itsesäätyvällä termostatilla 1 kpl Langallisella termostaatilla 1 kpl Langattomalla termostaatilla 1 kpl Langattomalla termostaatilla ja kytkentärasialla, 350W sähkövastuksella ja kesä/talvi kytkimellä 1 kpl Sekoitusryhmä TMix XS kaapissa Thermotech TMix XS on koottu, pienikokoinen sekoitusryhmä kaapissa jossa vuotoilmaisin. Kaikki liitännät suoritetaan alhaalta kaapin läpivienneistä. Kehys luukulla on tilattava erikseen. Toimitukseen sisältyy: - Sekoitusryhmä TMix XS - Kaappi vuotoilmaisimella - 12 mm puserrusliittimet piirilähdöille - 16 mm puristusliittimet ensiöpuolelle Tuotenro Tuotekuvaus Ulkomitat, mm (K x S x L) Pakkaus Itsesäätyvällä termostaatilla 550 x 95 x kpl Langattomalla termostaatilla ja kytkentärasialla, 350W sähkövastuksella ja kesä/talvikytkimellä 550 x 95 x kpl Kehys luukulla 1 kpl info@thermotech.fi 21

22 3. Sekoitusryhmät ja lämmönvaihdinpaketit Sekoitusryhmä TMix S Koottu, ruostumaton sekoitusryhmä. Pienikokoinen sekoitusryhmä sopii pieniin kohteisiin tai kohteisiin joihin halutaan lattialämmitys vain tiettyihin alueisiin. Toimitetaan kierroslukuohjatulla pumpulla. Kapasiteetti: m 2 (50 W/m 2 :ssa) 10 bar 100 C max 3/4" Eurocone 3/4" Eurocone 230V paineohjattu 2 < 70 Toimitukseen sisältyy: - Kiertovesipumppu (energialuokka A) - Termostaatti- ja paluuventtiili - 17 x 2 mm ja Cu15 liittimet - Piirikohtaiset integroidut säätöventtiilit - Manuaalinen ilmausventtiili ja täyttöliitäntä - Mallikohtainen ohjausvarustus Itsesäätyvällä termostaatilla, ilma-anturi piiri 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Itsesäätyvällä termostaatilla, upotusputki-anturi piiri 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Langallinen huonetermostaatti Easy Comfort (EC) piiri 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Langaton huonetermostaatti Intelligent Comfort Radio System (ICR) piiri 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Sekoitusryhmiä voi ohjata myös huonetermostaatilla. 22

23 3. Sekoitusryhmät ja lämmönvaihdinpaketit Sekoitusryhmä TMix M Koottu, ruostumaton sekoitusryhmä. Sekoitusryhmä sopii käytettäväksi kohteisiin, joissa toivotaan pienikokoista ratkaisua ja kohteen muissa pinnoissa on radiaattorit. Toimitetaan kierroslukuohjatulla pumpulla. Kapasiteetti: n. 200 m 2 (50 W/m 2 :ssa) riippuen ensiölämpötilasta 10 bar 100 C max 1/2" sk 1" sk 220V paineohjattu 2 < 200 Syötön AV-mitta: 200 mm Toimitukseen sisältyy: - Paineohjattu kiertovesipumppu (energialuokka A) - Termostaatti- ja paluuventtiili - Manuaalinen ilmausventtiili - Mallikohtainen ohjausvarustus Käsisäätöpyörällä 1 kpl Itsesäätyvällä termostaatilla 1 kpl Sekoitusryhmä TMix L2 Koottu, ruostumaton sekoitusryhmä. Sekoitusryhmä sopii käytettäväksi kohteisiin, jossa toivotaan pienikokoista ratkaisua ja kohteen muissa pinnoissa on radiaattorit. Toimitetaan kierroslukuohjatulla pumpulla. Kapasiteetti: n. 350 m 2 (50 W/m 2 :ssa) riippuen ensiölämpötilasta 10 bar max 100 C 3/4" sk 1" sk 220V paineohjattu 2 < 350 Syötön AV-mitta: 200 mm Toimitukseen sisältyy: - Kiertovesipumppu (energialuokka A) - Termostaatti- ja paluuventtiili - Manuaalinen ilmausventtiili - Mallikohtainen ohjausvarustus Käsisäätöpyörällä 1 kpl Itsesäätyvällä termostaatilla 1 kpl Muut säätövaihtoehdot sekoitusryhmille sivulla info@thermotech.fi 23

24 3. Sekoitusryhmät ja lämmönvaihdinpaketit Sekoitusryhmä TMix L3 Koottu, ruostumaton sekoitusryhmä. Sekoitusryhmä sopii käytettäväksi kohteisiin joissa ei ole ensiökiertovesipumppua. Toimitetaan kierroslukuohjatulla pumpulla. Kapasiteetti: n. 350 m 2 (50 W/m 2 :ssa) riippuen ensiölämpötilasta. 10 bar max 100 C 1" sk 3/4" uk 1" sk 220V paineohjattu 2 < 350 Syötön AV-mitta: 200 mm Toimitukseen sisältyy: - Kiertovesipumppu (energialuokka A) - 3-tie termostaattiventtiili - Termostaatti- ja paluuventtiili - Manuaalinen ilmausventtiili - Mallikohtainen ohjausvarustus Käsisäätöpyörällä 1 kpl Itsesäätyvällä termostaatilla 1 kpl Sekoitusryhmä TMix XXL Koottu, ruostumaton sekoitusryhmä suurien pinta-alojen lämpötilaohjaukseen. Kapasiteetti: n m 2 (50 W/m 2 :ssa) riippuen ensiölämpötilasta ja lämpöhäviöstä. 10 bar 100 C max 1" sk 1 1/4" sk 220V paineohjattu 2 < 1500 Toimitukseen sisältyy: - Kiertovesipumppu (energialuokka A) - Termostaatti- ja paluuventtiili - Manuaalinen ilmausventtiili TMix XXL 1 kpl Muut säätövaihtoehdot sekoitusryhmille sivulla

25 3. Sekoitusryhmät ja lämmönvaihdinpaketit Paluurajoitinyksikkö R1 Yksikkö yhden piirin ilma ja paluuveden lämpötila ohjaukseen. Suositellaan käytettäväksi remonttikohteissa joissa lattialämmitys asennetaan yhteen huoneeseen. Kapasiteetti 17 x 2 mm putkilla: n. 8 m 2 Kapasiteetti 12 x 2 mm putkilla: n. 6 m 2 10 bar 60 C 3/4" max Eurocone 2 < 8 Toimitukseen sisältyy: - Termostaattiventtiili - Itsesäätyvä termostaatti - Manuaalinen ilmaus - Termostaattiventtiili käsisäätöpyörällä - Puserrusliittmet - Paluuventtiili R1 - vakio 1 kpl R1 - ilmatermostaatti yksikössä 1 kpl R1 - ilmatermostaatti seinällä 1 kpl Lämmönvaihdin sopii esim. verannan lämmitykseen. info@thermotech.fi 25

26 3. Sekoitusryhmät ja lämmönvaihdinpaketit Lämmönvaihdinpaketit Lämmönvaihdinpaketti TMix E20 Lämmönvaihdinpaketti TMix E mahdollistaa vesikiertoisen lattialämmitysasennuksen kytkemisen esimerkiksi talon sulanapitoon. Lämmitys: Talousrakennus: Sulanapito: Maks pinta-ala 80 m 2 (50W/m 2, ΔT = 5 C) Maks pinta-ala 60 m 2 (100W/m 2, ΔT = 8 C) Maks pinta-ala 50 m 2 (300W/m 2, ΔT = 15 C) 10 bar max 100 C 3/4" uk, Eurocone 1" uk 220V vakio Toimitukseen sisältyy: - Lämmönvaihdin 20 peltiä - Kiertovesipumppu, 6 m - Roskasuodatin 1/2" - Termostaattiventtiili ½" sk - Turvaventtiili, 4 bar - Painemittari, 0-6 bar - Paisunta-astia, 1 L TMix E20 Manuaalinen säätö käsisäätöpyörällä termostaattiventtiilissä TMix E20-R Itsesäätyvä termostaatti paluurajoittimena termostaattiventtiilin ensiöpuolella TMix E20-L Itsesäätyvä termostaatti ilma-anturilla TMix E20-V Itsesäätyvä termostaatti menovedenlämpötilaanturilla TMix E20-M 3-pisteinen toimimoottori termostaattiventtiilissä. 1 kpl 1 kpl 1 kpl 1 kpl 1 kpl Lämmönvaihtimen kytkentäesimerkki sivulla

27 3. Sekoitusryhmät ja lämmönvaihdinpaketit Lämmönvaihdinpaketti TMix E30 Lämmönvaihdinpaketti TMix E mahdollistaa vesikiertoisen lattialämmitysasennuksen kytkemisen esimerkiksi talon sulanapitoon. Lämmitys: Talousrakennus: Sulanapito: Maks pinta-ala 150 m 2 (50W/m 2, ΔT = 5 C) Maks pinta-ala 120 m 2 (100W/m 2, ΔT = 8 C) Maks pinta-ala 80 m 2 (300W/m 2, ΔT = 15 C) 10 bar max 100 C 3/4" uk, Eurocone 1" uk 220V vakio Toimitukseen sisältyy: - Lämmönvaihdin, 30 peltiä - Kiertovesipumppu, 6 m - Roskasuodatin 1/2" - Termostaattiventtiili, ½" sk - Turvaventtiili, 4 bar - Painemittari, 0-6 bar - Paisunta-astia, 2 L TMix-E30 Manuaalinen säätö käsisäätöpyörällä termostaattiventtiilissä TMix E30-R Itsesäätyvä termostaatti paluurajoittimena termostaattiventtiilin ensiöpuolella TMix E30-L Itsesäätyvä termostaatti ilma-anturilla TMix E30-V Itsesäätyvä termostaatti menovedenlämpötilaanturilla TMix E30-M 3-pisteinen toimimoottori termostaattiventtiilissä. 1 kpl 1 kpl 1 kpl 1 kpl 1 kpl Esimerkki sulanapidosta TMix E30 lämmönvaihtimella maks 80 m 2 pinta-alalle. tuotenro tuotenro tuotenro tuotenro tuotenro info@thermotech.fi 27

28 4. Sähkökattilat Sähkökattila 2 kw Käyttövalmis sähkökattila 2 kw vastuksella n. 40 m 2 pinta-alalle. Sähkökattilan termostaatti soveltuu pitämään sopivia lämpötiloja kaikenlaisiin lattialämmitysjärjestelmiin. Sähkökattila on tarkoitettu sisäkäyttöön. Paisunta-astian ansiosta kattila voidaan kytkeä paineistettuihin järjestelmiin. Sähkökattila ei vaadi sähköasennusta - liitetään sähköpistokkeella. Huoneen lämpötilaa voidaan ohjata huonetermostaatilla joka on kytkettynä sähkökattilaan. Suurempiin pintoihin kuin mitä yksi piiri pystyy peittämään (n. 20 m 2 17 mm putkella) on laitettava useampi piiri.kahden, kolmen tai neljän piirin jakotukki voidaan helposti kytkeä 2 kw sähkökattilaan. 4 bar max 100 C 1" sk 3/4" uk 1" sk 230V vakio 2 < 40 Toimitukseen sisältyy: - Teräsputkinen vesisäiliö - 1 kpl 2000 W ruostumaton vastus, sähkökytkentä pistokkeella - 1 kpl Ylikuumenemissuoja, kaksinapainen - 1 kpl Käyntitermostaatti C (säädettävä) - Kiertovesipumppu - Paisunta-astia ruostumattomasta teräksestä (suljettu) - Turvaventtiili - Täyttö- ja tyhjennysventtiilit - Painemittari Ruostumattomalla sähkövastuksella piiri 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Kuparisella sähkövastuksella piiri 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl 28

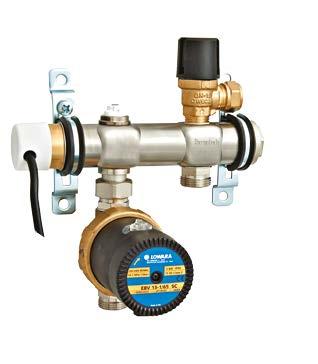

29 4. Sähkökattilat Sähkökattila 350W Koottu yksikkö suljettuun lattialämmitysjärjestelmään (ei tarvitse ulkoista lämmönlähdettä). Suunniteltu pieniin tiloihin, esim. eteisiin ja kylpyhuoneisiin. 350W lämmitin soveltuu jopa 7 m² (teho 50W/ m²) pinnoille varsinaisena lämmön-lähteenä ja n. 12 m² (teho 29W/ m²) pinnoille mukavuuslämpö käyttöön. 4 bar 3/4" Eurocone 230V paineohjattu 2 < 12 Toimitukseen sisältyy: - Kiertovesipumppu kaapelilla ja pistokkeella - Manuaalinen ilmaus - Lämmitin 350W - Turvaventtiili 4 bar Sähkökattila lämmittimellä ja sisäänrakennetulla termostaatilla 25 0 C/35 0 C, teho 350W Sähkökattila lämmittimellä ja sisäänrakennetulla termostaatilla 30 0 C/40 0 C, teho 350W 1 kpl 1 kpl Sähkökattila 6 ja 9 kw Käyttövalmis sähkökattila jopa n. 120 m 2 lattialämmitysjärjestelmille. Mitat: 330 x 930 x 290 mm Paino: 34 kg 4 bar 1" sk 3/4" uk 1" sk 230V vakio 2 < 120 Toimitukseen sisältyy: - Kiertovesipumppu, 6 m - Paisunta-astia - Turvaventtiili - Vikavirtakytkin - Automaattinen ilmaus - Kaksiportainen termostaatti - Turvatermostaatti - Paine- ja lämpömittari - Anturi ulkolämpötilalle Vastusteho 6kW (3 + 3kW), kapasiteetti n. 120 m 2 (50 W/m 2 :ssa) Vastusteho 9kW (4,5 + 4,5kW), kapasiteetti n. 180 m 2 (50 W/m 2 :ssa) 1 kpl 1 kpl Katso myös Työmaakattila sivulla 98. info@thermotech.fi 29

30 5. Lämpötilan säätö Toimilaitteet Toimilaite Termoelektrinen toimilaite venttiilien vedenvirtauksen on/off ohjaukseen. Normaalisti kiinni (NC) Venttiilikierre: M30 x 1.5 Kaapelin pituus: 0.66 m V 1 kpl / 100 kpl/ps V 1 kpl / 100 kpl/ps Toimimoottori 0-10V Potentiaalivapaa elektroninen toimilaite 2- tai 3-tie venttiilin ohjaukseen. Toimilaite voidaan kytkeä erilliseen lämmönsäätimeen (lämmönlähteessä) ohjaamaan menoveden lämpötilaa ulkolämpötilan mukaan. Normaalisti kiinni (NC) Venttiilikierre: M30 x 1.5 Kaapelin pituus: 2 m Jännite: 0-10V V 1 kpl Toimimoottori, 3-pisteinen Elektroninen toimilaite 2- tai 3-tie venttiilin ohjaukseen. Toimilaite voidaan kytkeä erilliseen lämmönsäätimeen (lämmönlähteessä) ohjaamaan menoveden lämpötilaa ulkolämpötilan mukaan. Venttiilikierre: M30 x 1.5 Kaapelin pituus: 1.5 m V 1 kpl V 1 kpl 30

31 5. Lämpötilan säätö Langallinen lämpötilansäätö Langallinen kytkentärima EC8 Koottu langallinen yksikkö sisältäen 24 V muuntajan ja kytkentäriman termostaateille ja toimilaitteille. t о C maks 8 maks 12 24V Edut: - Lämpötilan älykäs seuranta - Kiertovesipumpun ohjaus huoltokäynnillä - Ulkoisten laitteiden indikointi Langallinen EC8 1 kpl / 5 kpl/ps Kytkentärasia EC2 Langallinen kytkentärasia erillisellä 24 V muuntajalla ja kytkentärimalla termostaateille ja toimilaitteille. t о C maks 2 maks 4 24V Toimitukseen sisältyy: - Kytkentärasia - Muuntaja Langallinen EC2 1 kpl / 5 kpl/ps Kytkentärasia EC2 toimilaitemäärä riippuu termostaattien määrästä: 1 termostaatti ja 4 toimilaitetta tai 2 termostaattia ja 3 toimilaitetta. info@thermotech.fi 31

32 5. Lämpötilan säätö Langaton lämpötilansäätö Langattomat kytkentärimat ICR6 ja ICR8 Koottu langaton yksikkö sisäänrakennetulla 24V muuntajalla ja kytkentärimalla langattomille termostaateille ja toimilaitteille. t о C 6 tai 8 maks 12 24V Edut: - PI-ohjaus - Kiertovesipumpun ohjaus ja ylläpitokäynti - Ulkoisten laitteiden indikointi - Langaton yhteys termostaatteihin Langton ICR 6, maks 6 termostaattia Langton ICR 8, maks 8 termostaattia 1 kpl / 5 kpl/ps 1 kpl / 5 kpl/ps Kytkentärasia ICR1 Koottu langaton 230 V yksikkö termostaattien ja toimilaitteiden kytkentään. t о C 1 maks 2 230V Langaton, ICR1 1 kpl Esimerkki Kombitukin varustuksesta langallisella tai langattomalla säätöjärjestelmällä ja itsesäätyvällä termostaatilla Langallinen huonetermostaatti Langaton huonetermostaatti tuotenro TAI tuotenro tuotenro tuotenro tuotenro

33 5. Lämpötilan säätö Itsesäätyvät termostaatit Itsesäätyvä termostaatti, vesi Anturi asennetaan upotusputkeen tai asennuskiskoon. Lämpötila-alue: C Venttiilikierre: M28 x C, M28 x kpl / 10 kpl/ps Itsesäätyvä termostaatti, vesi Anturi asennetaan upotusputkeen tai asennuskiskoon. Lämpötila-alue: C Venttiilikierre: M30 x C, M30 x kpl / 10 kpl/ps Itsesäätyvä termostaatti, ilma Anturi asennetaan seinälle. Lämpötila-alue: 6-28 C Venttiilikierre: M28 x C, M28 x kpl / 10 kpl/ps info@thermotech.fi 33

34 5. Lämpötilan säätö Langalliset termostaatit Langallinen termostaatti XC Elektroninen huonetermostaatti langallisella lämpötilan ohjauksella. Etupanelin voi vaihtaa ja soveltaa ympäristöön sopivaksi. Katso esimerkit vasemmalta sivulta. Valkoinen läpinäkyvällä kannella. PI-ohjaus, asetusarvon rajoitus, yöpudotus ja termostaattiventtiilin ylläpito toiminto. Lattia-anturin kytkentä mahdollisuus, toimilaitteen valinta (NO tai NC) ja /pakkassuoja toiminto ulkoiselle ohjaukselle. Lattia-anturi mahdollistaa lattialämpötilan min- ja maksimirajoituksen ja ohjauksen ainoastaan lattiaanturin mukaan. Lattia-anturi tilattava erikseen. Lämpötila-alue ilma: 5-30 C Lämpötila-alue lattia: C Jännite: 24 V Mitat: 82 x 82 x 16 mm XC AF valkoinen 1 kpl XC AF musta 1 kpl Lattia-anturi Käytetään yhdessä XC AF huonetermostaatin (tuotenro ja 67292) kanssa valkoinen 1 kpl / 40 kpl/ps Termostaatti näytöllä EC D, 24V Lämpötila-alue: 5-30 C Jännite: 24V valkoinen, näytöllä 1 kpl / 50 kpl/ps musta, näytöllä 1 kpl / 50 kpl/ps 34

35 5. Lämpötilan säätö Langattomat termostaatit Langaton termostaatti XCR A Elektroninen huonetermostaatti langattomaan lämpötilan ohjaukseen. Termostaatilla on asetusarvon rajoitus. Etupanelin voi vaihtaa ja soveltaa ympäristöön sopivaksi. Jännite: 24 V Väri: valkoinen Mitat: 82 x 82 x 16 mm. Lämpötila-alue: 5-30 C XCR A 1 kpl Langaton termostaatti näytöllä ICR D Lämpötila-alue: 5-30 C valkoinen 1 kpl / 50 kpl/ps musta 1 kpl / 50 kpl/ps Lisätarvikkeet termostaatille XC Kansi julkiseen tilaan peittää lämpötila-säätimen. Asennetaan vakiosäätimen sijaan. Valkoinen etupaneli Kansi julkiseen tilaan 1 kpl Valkoinen etupaneli 1 kpl info@thermotech.fi 35

36 5. Lämpötilan säätö Ohjaus ja lisätarviikkeet Lämmönsäädinyksikkö Pienikokoinen lämmönsäädin portaattomalla menoveden säädöllä joka ohjautuu ulkolämpötilan mukaan. Toimilaite kytketään 2-tie venttiiliin. Säädettävät asetukset; käyrä, rinnakkaissiirto, menoveden maksimi ja minimi rajoitus jne. Sopii kaikkiin sekoitusryhmämalleihin. Toimtuksen sisältö: - Toimimoottori (24 VAC) - Lämmönsäädin mm. käyräasetuksella. - Ulkoanturi - Menoveden anturi - Muuntaja sähköpistokkeella 230/24V Koottu lämmönsäädinyksikkö 1 kpl Lämmönsäädinyksikkö ilman toimimoottoria 1 kpl Ohjausyksikkö ETO2 Elektroninen automaattinen säätöyksikkö sulanapidolle. Voi ohjata jopa kahta lämpötilavyöhykettä Ohjain ETO2 1 kpl Ohjausyksikkö ETR2 Elektroninen säätöyksikkö sulanapidolle. Voi ohjata yhtä lämpötilavyöhykettä Ohjain ETR2 1 kpl Anturi ETOG-55 Maa-anturi mittaa maanpinnanlämpötilan ja kosteuden. Kaapelin pituus: 10 m Anturi ETOG-55 1 kpl 36

37 5. Lämpötilan säätö Tuotekohtainen säätövarustus Itsesäätyvä termostaatti Lämpötilaa säädetään termostaattiventtiilin avulla jossa anturi. Sekoitusryhmälle TMix S, TMix M, TMix L2, TMix E Termostaatti anturilla upotusputkeen tai asennuskiskoon, lämpötila-alue: C Termostaatti seinä anturilla, Lämpötila-alue: 6-28 C Sekoitusryhmälle TMix XS Sekoitusryhmälle TMix L3 Termostaatti anturilla upotusputkeen tai asennuskiskoon, lämpötila-alue: C 1 kpl 1 kpl 1 kpl Toimimoottori Toimilaite voidaan kytkeä erilliseen lämmönsäätimeen (lämmönlähteessä) ohjaamaan menoveden lämpötilaa ulkolämpötilan mukaan. Malli ja lukumäärä riippuu siitä mihin sekoitusryhmään tai jakotukkiin toimimoottori kytketään (katso erillinen asennusohje). TMix XS:lle Toimimoottori 24V 1 kpl Toimimoottori 230V 1 kpl Toimimoottori 0-10V TMix M:lle ja Kombitukille Toimimoottori 24V 1 kpl Toimimoottori 230V 1 kpl Toimimoottori 0-10V 1 kpl TMix XXL:lle Toimimoottori 24V 1 kpl Toimimoottori 230V 1 kpl Toimimoottori 0-10V 1 kpl TMix L2, TMix L3 ja TMix E30:lle Toimimoottori 24V 1 kpl Toimimoottori 230V 1 kpl Toimimoottori 0-10V 1 kpl info@thermotech.fi 37

38 5. Lämpötilan säätö Lämmönsäädinyksikkö Pienikokoinen lämmönsäädin portaattomalla menoveden säädöllä joka ohjautuu ulkolämpötilan mukaan. Toimilaite kytketään 2-tie venttiiliin. Säädettävät asetukset; käyrä, rinnakkaissiirto, menoveden maksimi ja minimi rajoitus jne. Sopii kaikkiin sekoitusryhmämalleihin. Toimtuksen sisältö: - Toimimoottori (24 VAC) - Lämmönsäädin mm. käyräasetuksella. - Ulkoanturi - Menoveden anturi - Muuntaja sähköpistokkeella 230/24V TMix M:lle ja Kombitukille 1 kpl TMix S:lle 1 kpl TMix L2, TMix L3, TMix XXL, ja TMix E30:lle 1 kpl Ohjauspaketti Intelligent Comfort Radiosystem Langaton ohjauspaketti kesä/talvi -toiminnolla. TMix XS:lle ja TMix S:lle Langaton termostaatti lämpötila-anturilla, toimilaite 230V, kytkentärasia, kaapeli ja pistoke suojatulpalla. 1 kpl Mekaaninen huonetermostaatti sähkökattilalle Mekaaninen huonetermostaatti sisäisellä lämpötila-anturilla joka siirretään siihen huoneeseen jota halutaan ohjata. Soveltuu käytettäväksi yhdessä Thermotechin 2kW sähkökattilan kanssa. Lämpötila-alue: 5-30ºC. Jännite: 230 V Mekaaninen huonetermostaatti 1 kpl 38

39 6. Järjestelmäratkaisut Lämmönluovutuspellit Lämmönluovutuspelti Alumiinipelti taittourilla. Käytetään kevyeisiin lattiarakenteisiin. Taittourat: 330/110/440/270 mm Tuotenro Tuotekuvaus Koko, mm (P x L x K) 8 x 1 mm putkelle Pakkaus AV 150, menekki: n. 5 peltiä/m x 145 x 0,45 /kpl 1 kpl / 400 kpl lava 12 x 2 mm putkelle AV 200, menekki: n. 4,2 peltiä/m x 180 x 0,5 1 kpl / 400 kpl lava 16 x 2 mm putkelle AV 300, menekki: n. 4 peltiä/m x 180 x 0,5 1 kpl / 400 kpl lava 17 x 2 mm putkelle AV 150, menekki: n. 5 peltiä/m x 145 x kpl / 400 kpl lava AV 200, menekki: n. 4 peltiä/m x 190 x kpl / 400 kpl lava AV 300, menekki: n. 2,5 peltiä/m x 270 x kpl/pakk / 320 kpl lava 20 x 2 mm putkelle AV 300, menekki: n. 2,5 peltiä/m x 270 x 0,5 1 kpl / 280 kpl lava Uiva lattia Minifloor 8 Minifloor 8 Uiva lattia uralevy Alumiinikasetti yhdistetty EPS-solumuoviin. 2 kpl rinnakkaista putkiuraa. h 9 mm 150 mm 8 mm omegaputkiura omegaputkiura 300 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 300 x 9 1 kpl Minifloor 8 Uiva lattia kääntölevy Alumiininen kääntölevy yhdistettynä solumuoviin. Kääntölevy on helppo katkaista kahteen osaan. h 9 mm 150 mm 8 mm 300 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 300 x 9 1 kpl info@thermotech.fi 39

40 6. Järjestelmäratkaisut Uiva lattia 8 Täyttölevy Muotoonleikattu EPS-solumuovi täyttöön seiniä vasten tai pintoihin joita ei peitetä lattialämmityksellä. h 9 mm 300 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 140 x 8,5 1 kpl Uiva lattia 12 mm Uiva lattia 12 Uralevy Alumiinikasetti yhdistetty EPS-solumuoviin. 2 kpl rinnakkaista putkiuraa. h 14 mm 200 mm 12 mm omegaputkiura 300 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 400 x 14 1 kpl / 58 kpl /pakk Uiva lattia 12 Kääntölevy Muotoonleikattu EPS-solumuovi kahdella käännöksellä. h 14 mm 200 mm 12 mm 300 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 200 x 14 1 kpl / 54 kpl /pakk Uiva lattia 12 Täyttölevy Muotoonleikattu EPS-solumuovi täyttöön seiniä vasten tai pintoihin joita ei peitetä lattialämmityksellä. h 14 mm 300 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 185 x 14 1 kpl / 132 kpl /pakk 40

41 6. Järjestelmäratkaisut Uiva lattia 18 mm Uiva lattia 18 uralevy Alumiinikasetti yhdistetty EPS-solumuoviin. 2 kpl rinnakkaista putkiuraa. h 18 mm 160 mm 300 mm 17 mm omegaputkiura 300 kpa Tuotenro Tuotekuvaus Koko, mm (P x L x K) Pakkaus AV x 320 x 18 1 kpl / 60 kpl /pakk AV x 600 x 18 1 kpl / 32 kpl /pakk Uiva lattia 18 kääntölevy Muotoonleikattu EPS-solumuovi kahdella käännöksellä. h 18 mm 160 mm 300 mm 17 mm 300 kpa Tuotenro Tuotekuvaus Koko, mm (P x L x K) Pakkaus AV x 300 x 18 1 kpl / 32 kpl /pakk AV x 300 x 18 1 kpl / 32 kpl /pakk Uiva lattia 18 täyttölevy Muotoonleikattu EPS-solumuovi täyttöön seiniä vasten tai pintoihin joita ei peitetä lattialämmityksellä. h 18 mm 300 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 278 x 18 1 kpl / 64 kpl /pakk Uiva lattia 30/50/70 mm Uiva lattia 30/50/70 uralevy Uritettu EPS-solumuovi kahdella rinnakkaisella putkiuralla. 300 mm 17 mm 200 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 600 x 30 1 kpl x 600 x 50 1 kpl x 600 x 70 1 kpl info@thermotech.fi 41

42 6. Järjestelmäratkaisut Uiva lattia 30/50/70 kääntölevy Uritettu EPS-solumuovi kahdella käännöksellä ja urat piirisyötöille. 300 mm 17 mm 200 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 600 x 30 1 kpl x 600 x 50 1 kpl x 600 x 70 1 kpl Uiva lattia 30/50/70 uralevy Uritettu EPS-solumuovi neljällä rinnakkaisella putkiuralla. 150 mm 17 mm 200 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 600 x 30 1 kpl x 600 x 50 1 kpl x 600 x 70 1 kpl Uiva lattia 30/50/70 kääntölevy Uritettu EPS-solumuovi neljällä käännöksellä ja urat piirisyötöille. 150 mm 17 mm 200 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 600 x 30 1 kpl x 600 x 50 1 kpl x 600 x 70 1 kpl Uiva lattia 30/50/70 täyttölevy Muotoonleikattu EPS-solumuovi täyttöön seiniä vasten tai pintoihin joita ei peitetä lattialämmityksellä. 200 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 600 x 30 1 kpl x 600 x 50 1 kpl x 600 x 70 1 kpl 42

43 6. Järjestelmäratkaisut Lastulevyt Lastulevy, uralevy Uritettu lattialastulevy kahdella rinnakkaisella uralla lämmönluovutuspelleille. Muodostaa kantavan lattiarakenteen. h 22 mm 300 mm 17 mm Tuotenro Koko, mm (P x L x K) Pakkaus K 2400 x 600 x 22 1 kpl / 30 kpl nippu x 600 x 22 1 kpl / 30 kpl nippu Lastulevy, kääntölevy Uritettu lattialastulevy kehänmuotoisella uralla. Muodostaa kantavan lattiarakenteen. h 22 mm 300 mm 17 mm Tuotenro Koko, mm (P x L x K) Pakkaus 20121K 600 x 600 x 22 1 kpl Lastulevy, uralevy Uritettu lattialastulevy neljällä rinnakkaisella uralla lämmönluovutuspelleille. Muodostaa kantavan lattiarakenteen. h 22 mm 150 mm 17 mm Tuotenro Koko, mm (P x L x K) Pakkaus K 2400 x 600 x 22 1 kpl / 30 kpl nippu x 600 x 22 1 kpl / 30 kpl nippu IMP 2400 x 600 x 22 Kosteuden kestävä 1 kpl / 30 kpl nippu Lastulevy, kääntölevy Uritettu lattialastulevy kahdella kehänmuotoisella uralla Muodostaa kantavan lattiarakenteen. h 22 mm 150 mm 17 mm Tuotenro Koko, mm (P x L x K) Pakkaus K 600 x 600 x 22 1 kpl IMP 600 x 600 x 22 Kosteuden kestävä 1 kpl info@thermotech.fi 43

44 6. Järjestelmäratkaisut Lastulevy, peittävä kääntölevy Mahdollistaa putkikäännökset lattiatason alapuolella. Muodostaa kantavan lattiarakenteen. h 22 mm 150 tai 300 mm 17 mm Tuotenro Koko, mm (P x L x K) Pakkaus x 600 x 22 1 kpl 20123IMP 600 x 600 x 22 Kosteuden kestävä 1 kpl Lastulevy, täyttölevy Työstämätön lattialastulevy täytölle tai pinnoille joille lämpöä ei toivota. Muodostaa kantavan lattiarakenteen. h 22 mm Tuotenro Koko, mm (P x L x K) Pakkaus x 600 x 22 1 kpl x 600 x 22 1 kpl 20120IMP 2400 x 600 x 22 Kosteuden kestävä 1 kpl Asennuslevy ilman eristettä Pakkaus sisältää 12 levyä joka riittää n. 13,44 m2:lle. h 20 mm 50 mm mm 5 kpa Tuotenro Koko, mm (P x L) Pakkaus x kpl / 12 kpl /pakk Asennuslevy eristeellä Eristepaksuus: 11 mm Pakkaus sisältää 13 levyä joka riittää n. 14,56 m2:lle. h 31 mm 50 mm mm 75 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x kpl / 13 kpl /pakk Asennuslevyjä on saatavilla myös paksummalla eristeellä esim. 30 mm eristeellä. 44

45 7. Putken kiinnitys Nippuside Lattialämmitysputkien kiinnitykseen raudoitusverkkoon ,7 x 186 mm 100 kpl /ps ,4 x 112 mm 100 kpl /ps Asennuskisko Muovikisko putkien kiinnitykseen. Kiinnitetään solumuoviin kiskon omilla hakasilla tai kiinnityshakasilla tai tai betoniin betoninaulalla tai ruuvilla. Tuotenro Tuotekuvaus AV-mitta Pakkaus mm putkelle, ilman kiinnikkeitä, pituus 2 m mm putkelle, kiinnikkeillä, pituus 0,7 m mm, ilman kiinnikeitä, pituus 0,7 m 25 mm putkelle, ilman kiinnikkeitä, pituus 4 m 50 1 kpl kpl/nippu kpl/nippu 50 1 kpl Kiinnityshakanen asennuskiskolle Muovinen hakanen 12, tai 25 asennuskiskon kiinnitykseen solumuovialustaan korkeus 65 mm 100 kpl/ps korkeus 45 mm 100 kpl/ps Putkipidike mm putkille 100 kpl /pakk mm putkille 100 kpl /pakk mm putkille 100 kpl /pakk ,7 x 186 mm nippusiteille 10 kpl/pakk Muovinen pidike lattialämmitysputkien kiinnitykseen solumuoviin (paksuus väh. 100 mm). Saatvilla myös nippusiteille (tuotenro ). Nippusiteet eivät sisälly toimitukseen. info@thermotech.fi 45

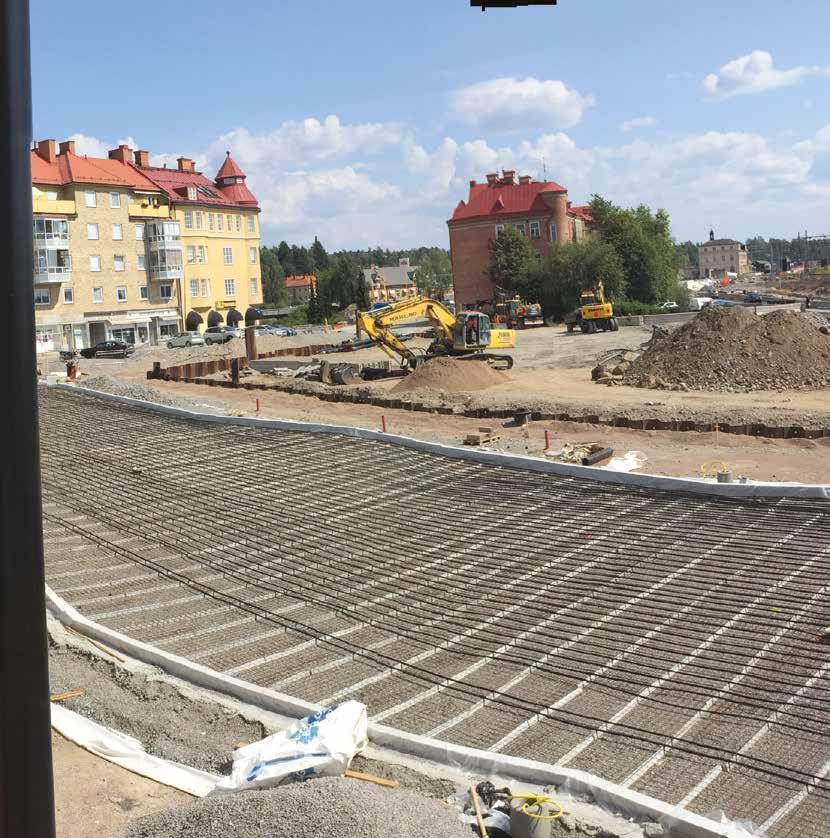

46 7. Putken kiinnitys Putkipidike ruuvilla PE-RT muovinen putkipidike ruuvilla lattialämmitysputken kiinnitykseen solumuovialustaan. Putken ulkohalkaisija vähintään: 25 mm mm putkelle 100 kpl/ps Kiinnike lattialämmitysputkelle Käytetään 17 mm lattialämmitysputken kiinnitykseen uivassa lattiassa Kiinnike 100 kpl/pakk Thermotechin sulanapitojärjestelmä GeoSystem sopii yleisille paikoille esim. toreille ja asemalaitureille. 46

47 8. Sulku- ja säätöventtiilit Palloventtiili suora Niklattu messinkinen sulkuventtiili. 25 bar 100 C max sk-uk " punainen 1 kpl " sininen 1 kpl /2" punainen 1 kpl Palloventtiili kulma kartioliittimellä Niklattu messinkinen sulkuventtiili. Sisältyy lattialämmitysjakotukkitoimitukseen. 25 bar max 100 C sk-uk " punainen 1 kpl " sininen 1 kpl /4" punainen 1 kpl Linjasäätöventtiili virtausmittarilla DN 15 Käytetään kun kytkettynä on useampi jakotukki ja virtausta jakotukkien välillä halutaan säätää. 1/2" sk DN15, virtausnopeus 1-8 litraa/min, Liitäntä: 1/2" sk 1 kpl Linjasäätöventtiili virtausmittarilla DN 20 Käytetään kun kytkettynä on useampi jakotukki ja virtausta jakotukkien välillä halutaan säätää. 1" uk, tasotiivisteellä DN20, virtausnopeus 4-36 litraa/min, liitin: 1" uk, tasotiiviste 1 kpl info@thermotech.fi 47

48 8. Sulku- ja säätöventtiilit Linjasäätöventtiili virtausmittarilla DN 25, DN 32 Käytetään kun kytkettynä on useampi jakotukki ja virtausta jakotukkien välillä halutaan säätää. 1" sk, 1 1/4" sk DN25, virtausnopeus 5-50 litraa/min, liitin: 1" sk DN32, virtausnopeus litraa/min, liitin: 1 1/4" sk 1 kpl 1 kpl Linjasäätöventtiili Käytetään virtauksen tasaamiseen kun lämmönlähteeseen on kytkettynä kaksi tai useampi jakotukki. Suurin sallittu paine: 10 bar Suurin sallittu lämpötila: 110 C 1" sk, 1 1/4" sk Koko: 3/4" sk. Sopii jopa 150 m 2 pinta-aloille Kvs-arvo: 6,12 (venttiili täysin auki) Koko: 1" sk. Sopii jopa 300 m 2 pinta-aloille Kvs-arvo: 10,4 (venttiili täysin auki) 1 kpl 1 kpl Säätöventtiili tyhjennyksellä ja mittausrenkaalla Käytetään paluuventtiilinä mittauksessa ja säädössä. Tuotenro Tuotekuvaus Kvs arvo Pakkaus /2" sk LF 0,48 1 kpl /2" sk MF 0,97 1 kpl /2" sk 1,95 1 kpl /4" sk 3,95 1 kpl " sk 7,9 1 kpl /4" sk 15,75 1 kpl /2" sk 21,5 1 kpl " sk 46,7 1 kpl 48

49 8. Sulku- ja säätöventtiilit Säätöventtiili mittausrenkaalla Käytetään paluuventtiilin sijaan ensiövirtauksen mittaamiseen ja säätöön. Voidaan kytkeä mittausvarustukseen Säätöventtiili mittausrenkaalla 1 kpl Termostaattiventtiili DN15 Niklattu, messinkinen venttiili M28 x 1,5 liitännällä toimilaitteelle (tuotenro adapterilla 67028) tai itsesäätyvälle termostaatille (tuotenro tai 51904). Puserrusliitin lattialämmitysputkelle ei sisälly toimitukseen /4" x 3/4" Kvs-arvo: 1,1 Tarvikkeet: Kartioliitin 1/2" uk -1/2" (kartioliitin) 1 kpl 1 kpl Paluuventtiili DN15 Messinkinen niklattu venttiili virtauksen säätöön. Puserrusliitin ei sisälly toimitukseen /4" x 3/4" Kvs-arvo: 1,9 Tarvikkeet: Kartioliitin 1/2" uk -1/2" (kartioliitin) 1 kpl 1 kpl Termostaattiventtiili DN25 Messinkinen venttiili johon voidaan asentaa toimilaite tai itsesäätyvä termostaatti. Käytetään esimerkiksi jakotukin ohjauksessa kun venttiili on asennettu ennen jakotukkia ja ohjaa lattialämmitysjärjestelmää yhdessä keskeisesti asetetun termostaatin kanssa. Termostaattiventtiili on sama kun mutta varustettu adapterilla M30 x 1,5 kierteelle. Kapasiteetti: n. 150 m2 lattialämmitys (50 W/m 2 :ssa) Kvs-arvo: 5,1 Liitin: R25 sk x R25 uk (kartioliittimellä) Liitoskappaleen kierre M28 x 1,5 1 kpl Liitoskappaleen kierre M30 x 1,5 1 kpl info@thermotech.fi 49

50 9. Liittimet lattialämmitykselle Puserrusliitimet Puserrusliitin lattialämmitykselle Käyttövalmis niklattu messinkinen liitin - mutteri, helmi ja holkki. Käytetään lattialämmitysputken liittämiseen lattialämmitysjakotukkiin x 3/4" 1 kpl x 3/4" 1 kpl x 3/4" 1 kpl x 3/4" 1 kpl x 3/4" 1 kpl Puserrusliitin suora sk x 1/2" 1 kpl x 1/2" 1 kpl x 1/2" 1 kpl x 1/2" 1 kpl x 1" 1 kpl x 1" 1 kpl Puserrusliitin suora uk x 1/2" 1 kpl x 1/2" 1 kpl x 1/2" 1 kpl x 1/2" 1 kpl x 3/4" 1 kpl x 1" 1 kpl x 1" 1 kpl Puserrusliitin jatkoliitin Käyttövalmis puserrusliitin lattialämmitysputkien jatkamiseen x 12 1 kpl x 14 1 kpl x 17 1 kpl x 20 1 kpl x 26 1 kpl x 32 1 kpl 50

51 9. Liittimet lattialämmitykselle Puserrusliitin jatkoliitin 90 uk x 1/2" 1 kpl x 1/2" 1 kpl x 1/2" 1 kpl x 1/2" 1 kpl x 3/4" 1 kpl x 1" 1 kpl x 1" 1 kpl Puserrusliitin jatkoliitin 90 sk x 1/2" 1 kpl x 1/2" 1 kpl x 1/2" 1 kpl x 1/2" 1 kpl x 1" 1 kpl x 1" 1 kpl Puserrusliitin jatkoliitin 90 Käyttövalmis puserrusliitin messingistä lattialämmitysputkien jatkamiseen x 12 1 kpl x 14 1 kpl x 17 1 kpl x 20 1 kpl info@thermotech.fi 51

52 10. Lisätarvikkeet lattialämmitykselle Lisätarvikkeet lattialämmitykselle Taivutustuki Polystyreeninen taivutustuki putkitaivutuksien suojaksi ja kiinnitykseen esim. lattiasta jakotukkiin mm putkelle 1 kpl / 50 kpl/ps mm putkelle 1 kpl / 50 kpl/ps mm putkelle 1 kpl / 50 kpl/ps mm suojaputkelle 1 kpl / 50 kpl/ps mm suojaputkelle 1 kpl / 50 kpl/ps mm suojaputkelle 1 kpl / 50 kpl/ps Jakotukkikaappi, pinta-asennus Koottu, pinta-asennus jakotukkikaappi. Sopii Thermotech Lattialämmitysjakotukille ja Kombitukille. Asennustuki tilattava erikseen. Kaappi on valmistettu jauhelakatusta, galvanisoidusta pellistä. Kaapissa on DIN-kisko jakotukin konsoleiden kiinnitystä varten. Lukko saatavilla lisätarvikkeena. Tuotenro Tuotekuvaus Lattialämmitysjakotukki maks 7 piiriä Kombitukki maks 3 piiriä Lattialämmitysjakotukki maks 12 piiriä Kombitukki maks 10 piiriä Ulkomitat, mm (K x S x L) Pakkaus 850 x 125 x kpl 850 x 125 x kpl Jakotukkikaappi, uppoasennus Koottu jakotukkikaappi. Takaosassa leikatut kädensijat helpottavat kaapin siirtoa. Takaosassa myös valmiit kiinnitykset seinään, raudoitusverkkoon tai kattorautoihin asennuksen ajaksi. Kaapin sivuissa on esiporatut reiät syöttöputkelle kun syöttö lattialämmitysjakotukkiin tapahtuu sivusta. Kaapin pohjaan kiinnitetään muovinen vuotokaukalo lattialämmitysputken tueksi ja vuotoilmaisimeksi. Sopii Thermotech Lattialämmitysjakotukille ja Kombitukille. Tuotenro Tuotekuvaus Lattialämmitysjakotukki 2-5 piiriä Lattialämmitysjakotukki 6-9 piiriä Lattialämmitysjakotukki piiriä Ulkomitat, mm (K x S x L) Pakkaus 705 x 120 x kpl 705 x 120 x kpl 705 x 120 x kpl Kombitukki 2-6 piiriä 705 x 120 x kpl Kombitukki 7-10 piiriä 705 x 120 x kpl 52

53 10. Lisätarvikkeet lattialämmitykselle Kehys luukulla Voidaan kiinnittää seinään ilman kaappia. Lukko avaimella saatavilla lisätarvikkeena (tuotenro ). Tuotenro Tuotekuvaus Lattialämmitysjakotukki 2-5 piiriä Lattialämmitysjakotukki 6-9 piiriä, Kombitukki 2-6 piiriä Lattialämmitysjakotukki piiriä, Kombitukki 7-10 piiriä Reikä seinälevyyn, mm (K x L) Pakkaus 725 x kpl 725 x kpl 725 x kpl Asennustuki Käytetään vuotoilmaisimena ja putkien tukena. Toimitetaan kiinnitetyillä tiivisteillä ja kuminipalla vuotoputkelle. Tuotenro Tuotekuvaus Leveys, mm Pakkaus Lattialämmitysjakotukki 2-5 piiriä Lattialämmitysjakotukki 6-9 piiriä Lattialämmitysjakotukki piiriä 17 mm putkelle kpl kpl kpl Kombitukki 2-6 piiriä kpl Kombitukki 7-10 piiriä kpl Lattialämmitysjakotukki 2-5 piiriä Lattialämmitysjakotukki 6-9 piiriä Lattialämmitysjakotukki piiriä 20 mm putkelle kpl kpl kpl Lukko avaimella Lukko avaimella lattialämmityskaapille Lukko avaimella 1 kpl info@thermotech.fi 53

54 10. Lisätarvikkeet lattialämmitykselle 1 piirin jakotukki Tarvitaan kun lämmönvaihdinpakettiin TMix E:n halutaan liittää ylimääräinen piiri. Useampia piirejä tarvittaessa käytetään Teollisuusjakotukkia (507xx). Toimitetaan 17 x 2 mm puserrusliittimillä piirin jakotukki 1 kpl Ilmauspaketti 1:lle piirille Käyttövalmis paketti 1:piirin ilmaukseen, esimerkiksi kun yksi piiri yläkerran huoneessa kytketään alakerrassa olevaan jakotukkiin. Piirietäisyys: 50 mm 3/4" Eurocone Toimitukseen sisältyy: - Sisäänrakennetut säätöventtiilit - konsoli Ilmauspaketti 1 kpl Laajennuspaketti Käytetään lattialämmitysjakotukin laajennuksessa. Tukit ruostumatonta terästä. Piirien välinen etäisyys: 50 mm 1"kartioliitin, O-renkaalla 3/4" Eurocone Toimitukseen sisältyy: - Termostaattiventtiilit - Puserrusliittimet 17 x 2 mm - 1" kartioliittimet piiri 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl 54

55 10. Lisätarvikkeet lattialämmitykselle Suojaputki Poimutettu muoviputki asennettavaksi liikuntasaumojen kohdalle betonivalussa mm (12-17 mm putkelle) 15 m kieppi mm (12-17 mm putkelle) 50 m kieppi mm (25 mm putkelle) 25 m kieppi mm (32 mm putkelle) 25 m kieppi Jakotukki 2kW sähkökattilalle TMix S jakotukki voidaan tilata erikseen jos toivotaan useampaa kuin yhtä piiriä. Jakotukki on valmistettu ruostumattomasta teräksestä ja toimitetaan koottuna meno- ja paluutukilla sekä 17 x 2mm putkiliittimillä. Termostaattiventtiilipaketti saatavilla lisätarvikkeena (tuotenro ) piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Sähkövastus Thermotechin sekoitusryhmä voidaan täydentää 350W sähkövastuksella jos halutaan ylläpitää mukavuuslämpöä klinkkerilattioissa (jopa 12 m2 (29W/m2)) kausina kun ensiölämmönlähde on suljettuna. Sähkövastus on sovellettu klinkkerilattioille ja ylläpitää keskilämpötilaa 25 ± 1,5 C. 220V 1", o-rengas Tuotenro Tuotekuvaus Lämpötilateho Pakkaus Paketti TMix S:lle C 1 kpl Paketti TMix XS:lle, TMix M:lle ja Kombitukille C 1 kpl Paketti TMix S:lle C 1 kpl info@thermotech.fi 55

56 10. Lisätarvikkeet lattialämmitykselle Ohitusputki Käyttövalmis ohitus jakotukkien päätyjen väliin jakotukin virtauksen turvaamiseksi kun piirit ovat kiinni. 3/4" sk Jakotukin ohitus 1 kpl Konsoli 35 Konsoli lattialämmitysjakotukin seinäkiinnitykseen. Sisältää adapterin DIN-kiskolle. Sisältyy jakotukkitoimitukseen AV-mitta: kpl Päätyhattu piirilähdölle Käytetään piirin tilapäiseen sulkemiseen lattialämmitysjakotukissa, esim. silloin kun toiset piirit liitetään vasta myöhemmin. Toimitukseen sisältyy tasoadapteri (tuotenro ). 3/4" sk Päätyhattu piirilähdölle 1 kpl Tulppa Niklattu messinkinen tulppa o-renkaalla lattialämmitysjakotukille /8" uk 1 kpl /2" uk 1 kpl /4" uk 1 kpl " uk 1 kpl 56

57 10. Lisätarvikkeet lattialämmitykselle Yhde /4" uk x 1" (kartioliittimellä) 1 kpl 1" Yhdysliitin Kartioliittimellä tai ilman. Yhdysliitin kartioliittimellä jakotukin ja sekoitusryhmän yhdistämiseen. Sisältää o-renkaat joten erillistä tiivistettä ei tarvita. Kuvassa liitin kartioliittimellä. 1 kartioliitin, O-renkaalla " kartioliittimellä, tiivisteet o- renkailla 1 kpl ", tiivisteet o-renkailla 1 kpl Minifloor 8 liitin Messinkinen liitin 8 mm lattialämmitysputkelle. Sopii suoraan Eurocone kierteeseen. 3/4" Eurocone piiri 1 kpl piiriä 1 kpl piiriä 1 kpl Tulppa piirilähdölle (3 piiriä) 1 kpl Liitin 8 mm - R15 sk 1 kpl Liitin 8 mm - R15 uk 1 kpl Jatkoliitin 8 mm 1 kpl Virtausmittari Virtausmittari piirikohtaiseen virtauksen säätöön. Virtaus on heti luettavissa venttiilin virtausmittarista. Virtausmittari asennetaan menotukkiin. Sopii kaikkiin Thermotechin jakotukkeihin joissa manuaaliset säätöventtiilit. Toimitetaan paketissa jossa virtausmittari ja istukka (tuotenro ja 50010). Kierrosmäärä: 0-5 l/min Virtausmittari 1 kpl info@thermotech.fi 57

58 10. Lisätarvikkeet lattialämmitykselle Termostaattiventtiilipaketti Paketti sisäänrakennetulla termostaattiventtiilillä ja käsisäätöpyörällä sekoitusryhmälle TMix S. Käytetään kun halutaan ohjata yhden huoneen lämpötilaa ja täydennetään toimilaitteella, huonetermostaatilla ja kytkentärimalla Termostaattiventtiilipaketti 1 kpl Käsisäätöpyörä Muovinen käsisäätöpyörä venttiilien manuaaliseen säätöön. Sisältyy lattialämmitysjakotukki toimitukseen Käsisäätöpyörä 1 kpl Virtausholkki Holkki kiinnitetään venttiilin karaan. Holkki estää toimilaitetta sulkeutumasta kokonaan. Tämä mahdollistaa pienen virtauksen piirissä, jopa silloin kuin termostaatti ei pyydä lämpöä Virtausholkki 1 kpl Kaksipuolinen teippi uivalle lattialle Käytetään solumuovilevyjen kiinnitykseen uivassa lattiassa. Menekki: 1-3 juoksumetriä/m 2 Tuotenro Tuotekuvaus Pituus Leveys: 25 mm 50 m Painemittari Painemittari Thermotechin lattialämmitysjakotukin koeponnistukseen. Voidaan myös käyttää järjestelmän paineistus tarkistukseen. 6/10 bar 3/4" sk Paine: 0-6 bar 1 kpl Paine: 0-10 bar 1 kpl 58

59 MultiSystem Käyttövesi 1. Putket Jakotukit Sulkuventtiilit Hanakulmarasiat Liittimet Putkipidikkeet Putkikannakkeet Lisätarvikkeet... 88

60 11. Käyttövesiputket Putki Thermotech PE-RT Thermotech putki on happidiffuusiotiivis, 5- kerros PE-RT Type 2 putki joka on tyyppihyväksytty käyttövesijärjestelmiin (70/95 C, 10 bar) ja soveltuu myös lämmitysjärjestelmiin ja sulanapitokohteisiin. Tuotenro Tuotekuvaus Pituus Paine Määrä/lava 15 x 2,5 mm MultiSystem PE-RT II, 15x2,5 mm 50 m 10 bar 27 kpl 16 x 2 mm MultiSystem PE-RT II, 16x2 mm 70 m 10 bar 27 kpl MultiSystem PE-RT II, 16x2 mm 140 m 10 bar 18 kpl MultiSystem PE-RT II, 16x2 mm 240 m 10 bar 10 kpl MultiSystem PE-RT II, 16x2 mm 350 m 10 bar 7 kpl MultiSystem PE-RT II, 16x2 mm 650 m 10 bar 3 kpl 18 x 2,5 mm MultiSystem PE-RT II, 18x2,5 mm, poistuva tuote 50 m 10 bar 12 kpl 20 x 2,5 mm MultiSystem PE-RT II, 20x2,5 mm 50 m m 10 bar 12 kpl 26 x 3 mm Putki MultiSystem PE-RT II, 26x3 mm 50 m 10 bar 14 kpl Putki Thermotech putki suojaputkessa PE-RT Thermotech putki putkessa on happidiffuusiotiivis, 5- kerros PE-RT Type 2 putki joka on tyyppihyväksytty käyttövesijärjestelmiin (70/95 C, 10 bar) ja soveltuu myös lämmitysjärjestelmiin ja sulanapitokohteisiin. Tuotenro Tuotekuvaus Pituus Paine Määrä/lava 15 x 2,5 mm MultiSystem, suojaputki 20/25 mm 50 m 10 bar 40 kpl MultiSystem, suojaputki 20/25 mm 100 m 10 bar 10 kpl 16 x 2,2 mm MultiSystem, suojaputki 20/25 mm 50 m 10 bar 40 kpl MultiSystem, suojaputki 20/25 mm 100 m 10 bar 10 kpl 18 x 2,5 mm MultiSystem, suojaputki 23/28 mm, poistuva tuote 50 m 10 bar 10 kpl 20 x 2,8 mm MultiSystem, suojaputki 28/34 mm 50 m 10 bar 11 kpl 22 x 3 mm MultiSystem, suojaputki 29/34 mm, poistuva tuote 50 m 10 bar 11 kpl 60

61 11. Käyttövesiputket Putki Thermotech putki suojaputkessa eristeellä PE-RT Thermotech putki suojaputkessa eristeellä on happidiffuusiotiivis, 5- kerros PE-RT Type 2 putki joka on tyyppihyväksytty käyttövesijärjestelmiin (70/95 C, 10 bar) ja soveltuu myös lämmitysjärjestelmiin ja sulanapitokohteisiin. Tuotenro Tuotekuvaus Pituus Paine Määrä/lava MultiSystem, suojaputki 20/25 mm, eriste 28/9 mm MultiSystem, suojaputki 20/28 mm, eriste 28/9 mm MultiSystem, suojaputki 23/28 mm, eriste 35/9 mm, poistuva tuote MultiSystem, suojaputki 29/34 mm, eriste 42/13 mm MultiSystem, suojaputki 29/34 mm, eriste 42/13, poistuva tuote 15 x 2,5 mm 50 m 10 bar 6 kpl 16 x 2 mm 50 m 10 bar 7 kpl 18 x 2,5 mm 50 m 10 bar 7 kpl 20 x 2,5 mm 50 m 10 bar 3 kpl 22 x 3,3 mm 50 m 10 bar 3 kpl info@thermotech.fi 61

62 11. Käyttövesiputket Putki Thermotech AluComposite Thermotech putki on happidiffuusiotiivis, 5- kerros PE-RT Type 2/Al putki joka on tyyppihyväksytty käyttövesijärjestelmiin (70/95 C, 10 bar) ja soveltuu myös lämmitysjärjestelmiin ja sulanapitokohteisiin. Kieppi Tuotenro Tuotekuvaus Pituus Paine, bar Määrä/lava 16 x 2 mm MultiSystem AluComposite 16x2 mm 200 m 10 bar 12 kpl 20 x 2 mm MultiSystem AluComposite 20x2 mm 100 m 10 bar 12 kpl 26 x 3 mm MultiSystem AluComposite 26x3 mm 50 m 10 bar 12 kpl 32 x 3 mm MultiSystem AluComposite 32x3 mm 50 m 10 bar 12 kpl Salko Tuotenro Tuotekuvaus Pituus Paine Määrä/ pakkaus 16 x 2 mm MultiSystem AluComposite 16x2 mm 3,2 m 10 bar 50 kpl 20 x 2,5 mm MultiSystem AluComposite 20x2,5 mm 3,2 m 10 bar 28 kpl 26 x 2,5 mm MultiSystem AluComposite 26x3 mm 3,2 m 10 bar 19 kpl 32 x 3 mm MultiSystem AluComposite 32x3 mm 3,2 m 10 bar 13 kpl 40 x 3,5 mm MultiSystem AluComposite 40x3,5 mm 5,0 m 10 bar 5 kpl 50 x 4 mm MultiSystem AluComposite 50x4 mm 5,0 m 10 bar 3 kpl 63 x 4,5 mm MultiSystem AluComposite 63x4,5 mm 5,0 m 10 bar 1 kpl 62

63 11. Käyttövesiputket Putki Thermotech putki suojaputkessa AluComposite Thermotech putki suojaputkessa on happidiffuusiotiivis, 5- kerros PE-RT Type 2/Al putki joka on tyyppihyväksytty käyttövesijärjestelmiin (70/95 C, 10 bar) ja soveltuu myös lämmitysjärjestelmiin ja sulanapitokohteisiin. Tuotenro Tuotekuvaus Pituus Paine Määrä/lava 16 x 2 mm MultiSystem, suojaputki 20/25 mm 50 m 10 bar 40 kpl MultiSystem, suojaputki 20/25 mm 100 m 10 bar 10 kpl 20 x 2,5 mm MultiSystem, suojaputki 29/34 mm 50 m 10 bar 11 kpl 26 x 3,3 mm MultiSystem, suojaputki 29/34 mm 50 m 10 bar 11 kpl 32 x 3,3 mm MultiSystem, suojaputki 36/42 mm 25 m 10 bar 10 kpl Putki Thermotech putki suojaputkessa eristeellä AluComposite Thermotech putki suojaputkessa eristeellä on happidiffuusiotiivis, 5- kerros PE-RT Type 2/ Al putki joka on tyyppihyväksytty käyttövesijärjestelmiin (70/95 C, 10 bar) ja soveltuu myös lämmitysjärjestelmiin ja sulanapitokohteisiin. Tuotenro Tuotekuvaus Pituus Paine Määrä/lava MultiSystem, suojaputki 29/34 mm, eriste 20/25 mm MultiSystem, suojaputki 29/34 mm, eriste 28/9 mm MultiSystem, suojaputki 29/34 mm, eriste 42/13 mm MultiSystem, suojaputki 36/42 mm, eriste 48/13 mm 16 x 2 mm 50 m 10 bar 7 kpl 20 x 2,5 mm 50 m 10 bar 3 kpl 26 x 3,3 mm 50 m 10 bar 3 kpl 32 x 3,3 mm 25 m 10 bar 8 kpl info@thermotech.fi 63

64 11. Käyttövesiputket Putki Thermotech putki eristeellä AluComposite Thermotech putki eristeellä on happidiffuusiotiivis, 5- kerros PE-RT Type 2/Al putki joka on tyyppihyväksytty käyttövesijärjestelmiin (70/95 C, 10 bar) ja soveltuu myös lämmitysjärjestelmiin ja sulanapitokohteisiin. Tuotenro Tuotekuvaus Pituus Paine Määrä/lava 16 x 2 mm MultiSystem, eriste 18/9 mm 50 m 10 bar 10 kpl 20 x 2,5 mm MultiSystem, eriste 22/9 mm 50 m 10 bar 7 kpl 26 x 3,3 mm MultiSystem, eriste 28/9 mm 50 m 10 bar 7 kpl 32 x 3,3 mm MultiSystem, eriste 35/9 mm 50 m 10 bar 7 kpl 64

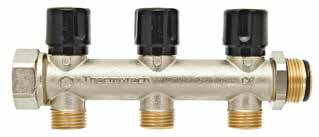

65 12. Käyttövesijakotukit Käyttövesijakotukit Multijakotukki ilman sulkuventtiilejä lähdöt 1/2" Eurocone Jakotukki sinkkikadon kestävästä messingistä jossa ainutlaatuinen, patentoitu liitostekniikka jota ei tarvitse tiivistää. Käytetään käyttövesi- ja patterijärjestelmissä. 10 bar 100 C max 3/4" O-rengas 1/2" Eurocone Piirien välinen etäisyys: 50 mm piiriä 1 kpl / 5 kpl/ps piiriä 1 kpl / 5 kpl/ps Multijakotukki sulkuventtiileillä lähdöt 1/2" Eurocone Jakotukki sinkkikadon kestävästä messingistä jossa ainutlaatuinen, patentoitu liitostekniikka jota ei tarvitse tiivistää. Käytetään käyttövesi- ja patterijärjestelmissä. 10 bar 100 C max 3/4" O-rengas 1/2" Eurocone Piirien välinen etäisyys: 50 mm piiriä 1 kpl / 5 kpl/ps piiriä 1 kpl / 5 kpl/ps Multijakotukki lähdöt 1/2" Eurocone ylös ja alas Jakotukki sinkkikadon kestävästä messingistä jossa ainutlaatuinen, patentoitu liitostekniikka jota ei tarvitse tiivistää. Lähdöt ylös. ja alaspäin. Käytetään käyttövesi- ja patterijärjestelmissä. 10 bar 100 C max 3/4" O-rengas 1/2" Eurocone Piirien välinen etäisyys: 50 mm piiriä 1 kpl / 5 kpl/ps piiriä 1 kpl / 5 kpl/ps info@thermotech.fi 65

66 12. Käyttövesijakotukit Multijakotukki sulkuventtiileillä lähdöt 3/4" Eurocone Jakotukki sinkkikadon kestävästä messingistä. Käytetään käyttövesijärjestelmissä. 10 bar 100 C 3/4" max Eurocone Piirien välinen etäisyys: 50 mm Hinta piiriä 1 kpl / 5 kpl/ps piiriä 1 kpl / 5 kpl/ps 66

67 13. Sulkuventtiilit Palloventtiili sk Palloventtiili sinkkikadon kestävästä messingistä. Käytetään käyttövesijärjestelmissä. 25 bar 100 C 3/4" sk max sininen 1 kpl punainen 1 kpl Palloventtiili kulma sk Palloventtiili sinkkikadon kestävästä messingistä. Käytetään käyttövesijärjestelmissä. 25 bar 100 C max 3/4" sk sininen 1 kpl punainen 1 kpl Palloventtiili kahvalla sk Palloventtiili sinkkikadon kestävästä messingistä. Käytetään käyttövesijärjestelmissä. 25 bar 100 C max sk /2" sk 1 kpl /4" sk 1 kpl " sk 1 kpl /4" sk 1 kpl /2" sk 1 kpl " sk 1 kpl Cu15 1 kpl Cu18 1 kpl Cu22 1 kpl Cu28 1 kpl info@thermotech.fi 67

68 13. Sulkuventtiilit Palloventtiili korkealla kaulalla Palloventtiili sinkkikadon kestävästä messingistä. Käytetään käyttövesijärjestelmissä. 25 bar 100 C sk max /2" sk 1 kpl /4" sk 1 kpl " sk 1 kpl /4" sk 1 kpl /2" sk 1 kpl " sk 1 kpl Sulkuventtiili puristusliittimellä Puristus 16 mm - 10 mm CU 1 kpl Sulkuventtiili 1" sk, 1 1/4" sk /2" uk - uk 1 kpl /2" sk - 10 mm Cu 1 kpl /8" sk - 10 mm Cu 1 kpl 68

69 14. Hanakulmarasiat Puristushanakulma Hanakulma soveltuu pinta-asennukseen. Sisältää peitelaipan ja kiinnitysruuvit x 3/4" 1 kpl Hanakulmarasia mm Hanakulmarasia liittimellä, 45 mm seinäläpivienti, o-rengas ja 75 ja 150 mm jaoilla tehdyt asennustuet mm 1 kpl / 50 kpl/ps Hanakulmarasia mm Hanakulmarasia liittimellä, 45 mm seinäläpivienti, o-rengas ja 75 ja 150 mm jaoilla tehdyt asennustuet mm 1 kpl / 50 kpl/ps Koeponnistustulppa hanakulmarasialle Toimitetaan: pareittain (sininen ja punainen) /2" 1 kpl / 50 kpl/ps info@thermotech.fi 69

70 14. Hanakulmarasiat Avain hanakulmarasialle Hanakulmarasian avain 1 kpl / 50 kpl/ps 70

71 15. Liittimet käyttövedelle Puserrusliitin käyttövedelle Käyttövalmis niklattu messinkinen liitin - mutteri, helmi ja holkki. Käytetään käyttövesiputken liittämiseen käyttövesijakotukkiin x 1/2" 1 kpl / 10 kpl/ps x 1/2" 1 kpl / 10 kpl/ps X 3/4" 1 kpl / 10 kpl/ps X 3/4" 1 kpl / 10 kpl/ps x 3/4" 1 kpl x 3/4" 1 kpl / 10 kpl/ps x 1" 1 kpl / 10 kpl/ps Puserrusliitin kupariputkelle 15 mm kupariputki kytkentään. Liitin - sisäkierre, Eurocone x 3/4" 1 kpl / 10 kpl/ps x 3/4" 1 kpl / 10 kpl/ps x 3/4" 1 kpl / 10 kpl/ps Puserrusliitin Eurocone-Eurocone /2" 1 kpl / 10 kpl/ps /4" 1 kpl / 10 kpl/ps " Puserrusliitin Eurocone-uk /2" x 1/2" uk 1 kpl / 10 kpl/ps /4" x 1/2" uk 1 kpl / 10 kpl/ps /4" x 3/4" uk 1 kpl / 10 kpl/ps " x 3/4" uk 1 kpl / 10 kpl/ps " x 1" uk 1 kpl / 10 kpl/ps Puserrusliitin Eurocone-sk /2" x 1/2" sk 1 kpl / 10 kpl/ps /4" x 1/2" sk 1 kpl / 10 kpl/ps /4" x 3/4" sk 1 kpl / 10 kpl/ps " x 3/4" sk 1 kpl / 10 kpl/ps " x 1" sk 1 kpl / 10 kpl/ps info@thermotech.fi 71

72 15. Liittimet käyttövedelle Puserrusliitin kulma 90 Eurocone /2" 1 kpl / 10 kpl/ps /4" 1 kpl / 10 kpl/ps " 1 kpl / 10 kpl/ps Puserrusliitin kulma 90 Eurocone-uk /2" x 1/2" uk 1 kpl / 10 kpl/ps /4" x 1/2" uk 1 kpl / 10 kpl/ps /4" x 3/4" uk 1 kpl / 10 kpl/ps " x 3/4" uk 1 kpl / 10 kpl/ps " x 1" uk 1 kpl / 10 kpl/ps Puserrusliitin kulma 90 Eurocone-sk /2" x 1/2" sk 1 kpl / 10 kpl/ps /4" x 1/2" sk 1 kpl / 10 kpl/ps /4" x 3/4" sk 1 kpl / 10 kpl/ps " x 3/4" sk 1 kpl / 10 kpl/ps " x 1" sk 1 kpl / 10 kpl/ps Puserrusliitin T-liitin Eurocone /2" 1 kpl / 10 kpl/ps /4" 1 kpl / 10 kpl/ps " 1 kpl / 5 kpl/ps Puserrusliitin T-liitin Eurocone-uk /2" x 1/2" uk x 1/2" 1 kpl / 10 kpl/ps /4" x 3/4" uk x 3/4" 1 kpl / 10 kpl/ps " x 3/4" uk x 1" 1 kpl / 5 kpl/ps " x 1" uk x 1" 1 kpl / 5 kpl/ps Puserrusliitin T-liitin Eurocone-sk /2" x 1/2" sk x 1/2" 1 kpl / 10 kpl/ps /4" x 1/2" sk x 3/4" 1 kpl / 10 kpl/ps " x 1/2" sk x 3/4" 1 kpl / 10 kpl/ps " x 1/2" sk x 1" 1 kpl / 5 kpl/ps " x 3/4" sk x 1" 1 kpl / 5 kpl/ps " x 1" sk x 1" 1 kpl / 5 kpl/ps 72

73 15. Liittimet käyttövedelle Puristusliittimet Puristusliitin suora x 16 1 kpl / 10 kpl/ps x17 1 kpl / 10 kpl/ps x 20 1 kpl / 10 kpl/ps x 26 1 kpl / 5 kpl/ps x 32 1 kpl / 5 kpl/ps x 40 1 kpl / 5 kpl/ps x 50 1 kpl / 2 kpl/ps x 63 1 kpl / 2 kpl/ps Puristusliitin suora supistuksella x 20 1 kpl / 10 kpl/ps x 26 1 kpl / 5 kpl/ps x 32 1 kpl / 5 kpl/ps x 26 1 kpl / 5 kpl/ps x 32 1 kpl / 5 kpl/ps x 32 1 kpl / 5 kpl/ps x 40 1 kpl / 5 kpl/ps x 50 1 kpl / 2 kpl/ps x 40 1 kpl / 5 kpl/ps x 50 1 kpl / 2 kpl/ps x 50 1 kpl / 2 kpl/ps x 63 1 kpl / 2 kpl/ps x 63 1 kpl / 2 kpl/ps Puristusliitin suora tasotiivisteellä x 3/4" sk 1 kpl / 10 kpl/ps x 3/4" sk 1 kpl / 10 kpl/ps x 1" sk 1 kpl / 5 kpl/ps info@thermotech.fi 73

74 15. Liittimet käyttövedelle Puristusliitin suora ulkokierteellä Koot mm niklattu x 3/8"uk 1 kpl / 10 kpl/ps x 1/2" uk 1 kpl / 10 kpl/ps x 1/2" uk 1 kpl / 10 kpl/ps x 3/4" uk 1 kpl / 10 kpl/ps x 3/4" uk 1 kpl / 5 kpl/ps x 1" uk 1 kpl / 5 kpl/ps x 1" uk 1 kpl / 5 kpl/ps x 1 1/4" uk 1 kpl/ 5 kpl/ps x 1" uk 1 kpl / 5 kpl/ps x 1 1/4" uk 1 kpl / 5 kpl/ps x 1 1/4" uk 1 kpl / 2 kpl/ps x 1 1/2" uk 1 kpl / 2 kpl/ps x 2" uk 1 kpl / 2 kpl/ps Puristusliitin suora sk x 1/2" sk 1 kpl / 10 kpl/ps x 1/2" sk 1 kpl / 10 kpl/ps x 3/4" sk 1 kpl / 10 kpl/ps x 3/4" sk 1 kpl / 5 kpl/ps x 1" sk 1 kpl / 5 kpl/ps x 1" sk 1 kpl / 5 kpl/ps x 1 1/4" sk 1 kpl / 5 kpl/ps x 1 1/2" sk 1 kpl / 2 kpl/ps x 2" sk 1 kpl / 2 kpl/ps Puristusliitin suora Cu x Cu12 1 kpl / 10 kpl/ps x Cu15 1 kpl / 10 kpl/ps x Cu15 1 kpl / 10 kpl/ps x Cu18 1 kpl / 10 kpl/ps x Cu22 1 kpl / 10 kpl/ps x Cu22 1 kpl / 15 kpl/ps x Cu28 1 kpl / 5 kpl/ps 74

75 15. Liittimet käyttövedelle Puristusliitin suora kartioliittimellä Liitin - sk, Eurocone x 1/2" 1 kpl / 10 kpl/ps x 3/4" 1 kpl / 10 kpl/ps x M22 1 kpl/ 10 kpl/ps x 3/4" 1 kpl / 10 kpl/ps x 1/2" 1 kpl / 10 kpl/ps x 3/4" 1 kpl / 10 kpl/ps * 20 x 3/4" 1 kpl / 10 kpl/ps *HUOM! Käytetään ainoastaan yhdessä 20 x 2 mm ThermoSystem TM putkien kanssa. Liittimellä on harmaa rengas. Puristus tulppa kpl / 10 kpl/ps kpl / 10 kpl/ps kpl / 5 kpl/ps kpl / 5 kpl/ps kpl kpl kpl Puristusliitin kulma mm 1 kpl / 10 kpl/ps mm 1 kpl / 10 kpl/ps mm 1 kpl / 5 kpl/ps mm 1 kpl / 5 kpl/ps mm 1 kpl / 5 kpl/ps Puristusliitin kulma x 16 1 kpl / 10 kpl/ps x 20 1 kpl / 10 kpl/ps x 26 1 kpl / 5 kpl/ps x 32 1 kpl / 5 kpl/ps x 40 1 kpl / 5 kpl/ps x 50 1 kpl / 2 kpl/ps x 63 1 kpl / 2 kpl/ps info@thermotech.fi 75

76 15. Liittimet käyttövedelle Puristusliitin kulma 90 ulkokierteellä x 1/2" uk 1 kpl / 10 kpl/ps x 1/2" uk 1 kpl / 10 kpl/ps x 3/4" uk 1 kpl / 10 kpl/ps x 3/4" uk 1 kpl / 5 kpl/ps x 1" uk 1 kpl / 5 kpl/ps x 1" uk 1 kpl / 5 kpl/ps x 1 1/4" uk 1 kpl / 5 kpl/ps x 1 1/4" uk 1 kpl / 2 kpl/ps x 1 1/2" uk 1 kpl / 2 kpl/ps x 2" uk 1 kpl / 2 kpl/ps Puristusliitin kulma 90 sisäkierteellä x 1/2" sk 1 kpl / 10 kpl/ps x 1/2" sk 1 kpl / 10 kpl/ps x 3/4" sk 1 kpl / 10 kpl/ps x 3/4" sk 1 kpl / 5 kpl/ps x 1" sk 1 kpl / 5 kpl/ps x 1 1/4" sk 1 kpl / 5 kpl/ps x 1 1/4" sk 1 kpl x 1 1/2" sk 1 kpl / 2 kpl/ps x 2" sk 1 kpl / 2 kpl/ps Liitosputki kulma 90 patteriliitäntään Kromattu messinkinen putki Ø15 mm x Cu15, pituus 300 mm 1 kpl / 2 kpl/ps x Cu15, pituus 1100 mm 1 kpl / 2 kpl/ps x Cu15, pituus 300 mm 1 kpl / 2 kpl/ps Puristusliitin liitinputki T-kulma Cu15 Kromattu messinkinen putki Ø15 mm x Cu15, pituus 300 mm 1 kpl / 2 kpl/ps x Cu15, pituus 1100 mm 1 kpl / 2 kpl/ps x Cu15, pituus 300 mm 1 kpl / 2 kpl/ps 76

77 15. Liittimet käyttövedelle Puristusliitin T-liitin x 16 x 16 1 kpl / 10 kpl/ps x 20 x 20 1 kpl / 10 kpl/ps x 26 x 26 1 kpl / 5 kpl/ps x 32 x 32 1 kpl / 5 kpl/ps x 40 x 40 1 kpl / 5 kpl/ps x 50 x 50 1 kpl / 2 kpl/ps x 63 x 63 1 kpl / 2 kpl/ps Puristusliitin T-liitin supistus keskellä x 16 x 20 1 kpl / 10 kpl/ps x 16 x 26 1 kpl / 5 kpl/ps x 20 x 26 1 kpl / 5 kpl/ps x 16 x 32 1 kpl / 5 kpl/ps x 20 x 32 1 kpl / 5 kpl/ps x 26 x 32 1 kpl / 5 kpl/ps x 26 x 40 1 kpl / 5 kpl/ps x 32 x 40 1 kpl / 5 kpl/ps x 26 x 50 1 kpl / 2 kpl/ps x 32 x 50 1 kpl / 2 kpl/ps x 40 x 50 1 kpl / 2 kpl/ps x 32 x 63 1 kpl / 2 kpl/ps x 40 x 63 1 kpl / 2 kpl/ps x 50 x 63 1 kpl / 2 kpl/ps Puristusliitin T-liitin laajennus keskellä x 20 x 16 1 kpl / 10 kpl/ps x 26 x 20 1 kpl / 5 kpl/ps x 32 x 26 1 kpl / 5 kpl/ps x 40 x 32 1 kpl / 5 kpl/ps x 50 x 40 1 kpl / 2 kpl/ps info@thermotech.fi 77

78 15. Liittimet käyttövedelle Puristusliitin T-liitin supistuksella x 20 x 16 1 kpl / 10 kpl/ps x 26 x 16 1 kpl / 5 kpl/ps x 26 x 20 1 kpl / 5 kpl/ps x 32 x 20 1 kpl / 5 kpl/ps x 32 x 26 1 kpl / 5 kpl/ps x 40 x 32 1 kpl / 5 kpl/ps x 50 x 32 1 kpl / 10 kpl/ps x 50 x 40 1 kpl / 10 kpl/ps x 63 x 50 1 kpl / 10 kpl/ps x 16 x 16 1 kpl / 10 kpl/ps x 20 x 20 1 kpl / 5 kpl/ps x 26 x 26 1 kpl / 5 kpl/ps x 32 x 32 1 kpl / 5 kpl/ps x 40 x 40 1 kpl / 2 kpl/ps x 50 x 50 1 kpl / 2 kpl/ps x 16 x 20 1 kpl / 5 kpl/ps x 20 x 16 1 kpl / 5 kpl/ps x 26 x 16 1 kpl / 5 kpl/ps x 26 x 20 1 kpl / 5 kpl/ps x 20 x 26 1 kpl / 5 kpl/ps x 26 x 32 1 kpl / 5 kpl/ps x 32 x 40 1 kpl x 40 x 50 1 kpl Puristusliitin T-liitin sisäkierteellä x 1/2" sk x 16 1 kpl / 10 kpl/ps x 1/2" sk x 20 1 kpl / 10 kpl/ps x 3/4" sk x 20 1 kpl / 10 kpl/ps x 1/2" sk x 26 1 kpl / 5 kpl/ps x 3/4" sk x 26 1 kpl / 5 kpl/ps x 1/2" sk x 32 1 kpl / 5 kpl/ps x 3/4" sk x 32 1 kpl / 5 kpl/ps x 1" sk x 32 1 kpl / 5 kpl/ps x 1" sk x 40 1 kpl / 5 kpl/ps x 1 1/4" sk x 40 1 kpl / 5 kpl/ps x 1 1/4" sk x 50 1 kpl / 2 kpl/ps x 1 1/2" sk x 50 1 kpl / 2 kpl/ps x 2" sk x 63 1 kpl / 2 kpl/ps 78

79 15. Liittimet käyttövedelle Puristusliitin T-liitin ulkokierteellä x 1/2" uk x 16 1 kpl / 10 kpl/ps x 1/2" uk x 20 1 kpl / 10 kpl/ps x 3/4" uk x 20 1 kpl / 10 kpl/ps x 1/2" uk x 26 1 kpl / 5 kpl/ps x 3/4" uk x 26 1 kpl / 5 kpl/ps x 1" uk x 26 1 kpl / 5 kpl/ps x 3/4" uk x 32 1 kpl / 5 kpl/ps x 1" uk x 32 1 kpl / 5 kpl/ps x 1" uk x 40 1 kpl / 2 kpl/ps x 1 1/4" uk x 40 1 kpl / 2 kpl/ps x 1 1/4" uk x 50 1 kpl / 2 kpl/ps x 1 1/2" uk x 50 1 kpl / 2 kpl/ps x 2" uk x 63 1 kpl / 2 kpl/ps Hanakulma x 1/2" sk 1 kpl / 10 kpl/ps x 1/2" sk 1 kpl / 10 kpl/ps Puristushylsy Vaurioituneen hylsyn tilalle mm 1 kpl / 10 kpl/ps mm 1 kpl / 10 kpl/ps mm 1 kpl / 5 kpl/ps mm 1 kpl / 5 kpl/ps mm 1 kpl / 5 kpl/ps mm 1 kpl / 2 kpl/ps mm 1 kpl / 2 kpl/ps info@thermotech.fi 79

80 16. Putkipidikkeet Putkipidin lukkokannella Mini-snap /12/15/16 mm putkelle, Leveys: 20 mm, valk. 16/20 mm putkelle, Leveys: 30 mm, valk. 25/28 mm putkelle, Leveys: 33 mm, valk. 10 kpl 10 kpl 10 kpl Putkipidike lukkokannella Kaksiosainen /12/15/16 mm putkelle, Leveys: 60 mm, valk. 16/20 mm putkelle, Leveys: 70 mm, valk. 12/15/16 mm putkelle, Leveys: 80 mm, valk. 16/20 mm putkelle, Leveys: 90 mm, valk. 25/28 mm putkelle, Leveys: 100 mm, valk. AV 40 AV kpl 10 kpl 10 kpl 10 kpl 10 kpl Putkipidike lukitussalvalla mm putkelle 10 kpl mm putkelle 10 kpl 80

81 16. Putkipidikkeet Peitelaipat b b Avattavat, ilman teippiä (jälkiasennukseen). a a Yksiosainen a: 38, b: 38, mm putkille, valk. a: 48, b: 48, mm putkille, valk a: 54, b: 54, mm putkille, valk Kaksiosainen a: 88, b: 38, AV40, mm putkille, valk. a: 118, b: 48, AV60, mm putkille, valk. a: 124, b: 54, AV mm putkille, valk. 10 kpl 10 kpl 10 kpl 10 kpl 10 kpl 10 kpl info@thermotech.fi 81

82 17. Putkikannakkeet Putkikannake Ruuvattava putkikannake M8 tai M10 kierteeseen. Helppo kiinnitys pikalukituksella. Putken saa kiinnitettyä käsivoimin. Ääntä eristävä EPDM-kumi. Toimitetaan 50 kpl/pakk Tuotenro D (mm) G (mm) B (mm) H (mm) h (mm) b x s (mm) Fa, Z (N) M8/M x 1, M8/M x 1, M8/M x 1, M8/M x 1, M8/M x 1, M8/M x 1, M8/M x 1, Fa, Z = Maksimaalinen kannakkeen pystysuora kuormitus N. 1 N (Newton) = 0,102 kg Kiinnityskisko, WM15 Esisinkitetty kiinnityskisko, FFZV, kiinnityspisteiden portaattomaan asennukseen. Mitta-asteikko senttimetreittäin. Toimitetaan 10 kpl/pakk 4,5 mm 28 mm 8,5 mm 8,5 mm 15 mm 23 mm 27 mm 23 mm 100 mm 100 mm 100 mm Tuotenro L (mm) B (mm) H (mm) s (mm) S (mm) Vikt (kg) , ,

83 17. Putkikannakkeet Lukituskiinnike M8 Lukituskiinnike aluslevyllä ja jousella. Nopea ja portaaton kiinnitys. Toimitetaan 50 kpl/pakk Tuotenro G s (mm) T (Nm) Fa,Z (N) M Päätysuoja Päätysuoja kiinnityskiskolle. Peittää terävät reunat ja mahdollistaa hyvännäköisen asennuksen. Toimitetaan 50 kpl/pakk Tuotenro P x L (mm) x 20 Seinäkiinnike Kiinnityslevy kiinnityskiskon seinäasennukseen. Kisko kiinnitetään pysty- tai vaakasuoraan. Toimitetaan 25 kpl/pakk Tuotenro T (Nm) info@thermotech.fi 83

84 17. Putkikannakkeet Alustalevy, M8 Alustalevy seinä- ja sisäkattokiinnitykseen. 90 asteessa toisistaan olevat reiät helpottavat asennusta.- Toimitetaan 50 kpl/pakk Tuotenro G H (mm) Fa, Z (N) M Kippiankkuri, M8 Kippiankkuri onttojen seinien ja kattojen kiinnitykseen tai profiloiduille kattopelleille. Toimitetaan 25 kpl/pakk Tuotenro G L (mm) B (mm) HØ (mm) SW1 (mm) M Palkkipuristin, M8 Palkkipuristin teräsrakenteiden kiinnitykseen. Ei vaadi hitasusta tai porausta Toimitetaan 50 kpl/pakk Tuotenro A (mm) R G B (mm) H (mm) SW1 (mm) Fa, Z (N) > 23 M8 M

85 17. Putkikannakkeet Säätöruuvi, M8 Säätöruuvi seinä- ja sisäkattokiinnitykseen. 6 mm kuusiokoloavaimella ja torx T25 Toimitetaan 100 kpl/pakk, P < 120 mm Toimitetaan 50 kpl/pakk, P > 100 mm PØ Tuotenro G (mm) L (mm) Lh (mm) Lm1 (mm) PØ (mm) SW1 (mm) Tx M vaiht M vaiht M vaiht Aluslevy, M8 Sinkitetty aluslevy. Toimitetaan 100 kpl/pakk Tuotenro B (mm) s (mm) d1 (mm) ,6 Ø 8,4 Mutteri, M8 Sinkitetty mutteri. Toimitetaan 100 kpl/pakk Tuotenro G H (mm) SW1 (mm) M8 6,8 13 info@thermotech.fi 85

86 17. Putkikannakkeet G Kierretanko, M8 Kierretanko sinkitettyä terästä. Toimitetaan 25 kpl/pakk L Tuotenro G P (m) M8 2 G Kierretappi, M8 Kierretappi sinkitettyä terästä. L Toimitetaan 100 kpl/pakk, P < 120 mm Toimitetaan 50 kpl/pakk, P > 100 mm Tuotenro G P (mm) M M M M M M8 150 Jatkomutteri, M8 Sinkitetty jatkomutteri. Toimitetaan 100 kpl/pakk Tuotenro G P (m) M

87 17. Putkikannakkeet Kiilapultti Sinkitetty kiilapultti. Toimitetaan 100 kpl/pakk Tuotenro G P (m) HØ (mm) Hd (mm) SW1 (mm) M8 7, Rakennuspeltiruuvi Rakennuspeltiruuvi kumipäällysteisellä aluslevyllä Toimitetaan 100 kpl/pakk Tuotenro Mitat Avain (mm) ,5 x 6,4 8 Magneettinen hylsy Magneettinen 8 mm hylsy rakennuspeltiruuville. Toimitetaan kappaleittain Tuotenro Rakennupeltiruuville Ruuvitulppa Ruuvitulppa betoni- ja tiilikiinnityksiin Toimitetaan 100 kpl/pakk Tuotenro HØ Avain (mm) info@thermotech.fi 87

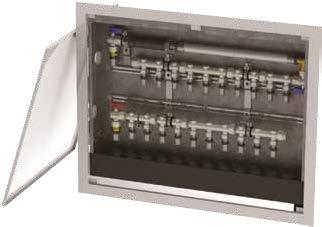

88 18. Lisätarvikkeet käyttövedelle Käyttövesikaappi Koottu jakotukkikaappi vuotoilmaisimella. Peitelevyt läpinäkyvää muovia. Kaappiläpiviennit toimitetaan asennettuina. Voidaan käyttää yhdessä telineen kanssa (tuotenro tai 38012) Kehys luukulla myydään erikseen (tuotenro. 7575x-1). Kaappi täyttää menetelmän NT VVS 129 vaatimukset. Tuotenro Tuotekuvaus Mitat, mm (K x S x L) Pakkaus < 5 piiriä 550 x 95 x kpl < 8 piiriä 550 x 95 x kpl < 11 piiriä 550 x 95 x kpl Kehys luukulla Kehys lakattua, valkoista peltiä. Kiinnitetään mukana tulevilla ruuveilla jakotukkikaappiin tai kiinnitetään yksinään seinään. Tuotenro Tuotekuvaus Reikä seinälevyssä, mm (K x L) Pakkaus Kaapille x kpl Kaapille x kpl Kaapille x kpl Lukko avaimella Lukko avaimella käyttövesikaapille Lukko avaimella 1 kpl Käyttövesikaapin teline Telinettä käytetään kaapin kiinnitykseen. Teline ruuvataan kiinni mukana tulevilla ruuveilla kaapin sivuihin. Telineen korkeutta voi säätää. Asennuskorkeus 300, 350, 400 ja 450 mm alustan yläpuolelle. Teline ruuvataan solumuovi tai muuhun alustaan Käyttövesikaapin teline 1 kpl 88

89 18. Lisätarvikkeet käyttövedelle Käyttövesikaapin teline tolpilla Telinettä käytetään kaapin kiinnitykseen solumuoviin kun kyseessä on betonivalu. Tolpat painetaan eristeeseen ja mukana tulevat suojaputket estävät tolppia kiinnittymästä valuun. Teline kiinnitetään ruuveilla kaapin takaseinään. Säädettävä leveys ja korkeus. Korkeus: 1500 mm Käyttövesikaapin teline tolpilla 1 kpl Vesipistekaappi Kaappi sisältää vuotokaukalon, kaapin sivut galvanisoidusta pellistä ja peitelevyt läpinäkyvästä muovista. Kaappiin voidaan asentaa yksi- tai kaksiosainen vesipiste. Kaappiläpiviennit alhaalta, sivuilta ja ylhäältä. Läpiviennit takaosassa vesipisteille AV- 90mm. Kehys luukulla sisältyy toimitukseen. Tuotenro Tuotekuvaus Mitat, mm (K x S x L) Pakkaus Vesipistekaappi 310 x 75 x kpl Läpivienti Sisältyy Multijakotukkikaapin vuotokaukaloon. Käytetään putken läpiviennille ylhäältä tai sivulta Tiivistysholkki 1 kpl Jatkomuhvi Käytetään suojaputkien jatkamiseen. Ei saa käyttää piiloasennukseen tai kun vaatimukset vaihdon osalta täyttyvät kpl kpl kpl kpl (16) kpl info@thermotech.fi 89

90 18. Lisätarvikkeet käyttövedelle Läpivienti 32 mm Käytetään kun halutaan kytkeä 32 mm putki-putkessa Multi jakotukkikaappiin. Sopii 40 mm reiille ja 34 ja 42mm putkille Läpivienti 1 kpl Konsolit Kestävät konsolit galvanisoidusta pellistä Konsolit (2 kpl) 1 pari Konsoli jaettu Kestävät konsolit galvanisoidusta pellistä Konsolit 1 pari Adapteri Eurocone tasotiiviste /2" 1 kpl /4" 1 kpl Päätykappale Sinkinkadonkestävää messinkiä. 3/4" sk /4" sk 1 kpl 90

91 18. Lisätarvikkeet käyttövedelle Tulppa Metallinen tulppa käyttövesijakotukkiin. 3/4" uk O-rengas /4" uk 1 kpl Tulppa ilmauksella Käytetään kun jakotukki kytketään pattereihin. 3/4" uk /4" uk 1 kpl Pääty jakotukille Koottu paketti käyttövesijakotukin tiivistykseen /2" 1 kpl Peitelevy patterilähdölle Yhdelle putkelle Pienin putkien välinen etäisyys 50 mm mm, valkoinen 1 kpl Peitelevy patterilähdölle Kahdelle putkelle Putkien välinen etäisyys mm mm, valkoinen 1 kpl mm, valkoinen 1 kpl info@thermotech.fi 91

92 18. Lisätarvikkeet käyttövedelle Suojaputki Yksiosainen tai jaettava suojaputki putkien peittämiseen pattereiden ja lattian väliin. Sopii jopa 18 mm putkille. Tuotenro Tuotekuvaus Pituus, mm Pakkaus Suojaputki yksiosainen kpl Suojaputki halkaistava kpl Merkintäteippi Teippi käyttöveden- ja lattialämmitysputken merkitsemiseen Punainen 1 kpl Sininen 1 kpl Lattialäpivientikaari Lattialäpiviennille pattereihin. Mukana tulevilla välikappaleilla voi yhdistää kaksi läpivientikaaria AV-mitalla 40 mm tai 50 mm. Sopii suojaputkikoolle 25 mm. Tuotenro Tuotekuvaus Korkeus, mm Pakkaus Lattialäpivientikaari AV kpl / 150 kpl/pakk Suojaputkipidike Yksiosainen mm 1 kpl / 50 kpl/ps mm 1 kpl / 50 kpl/ps 92

93 18. Lisätarvikkeet käyttövedelle Suojaputkipidike, muovinen Yksiosainen mm 50 kpl/pakk mm 25 kpl/pakk Päätytulppa putkelle/suojaputkelle /25 mm 1 kpl / 50 kpl/ps Naulakiinnike Suojaputkien kiinnitämiseen eristeeseen. Tuotenro Tuotekuvaus Korkeus, mm Pakkaus mm kpl/pakk Seinäkisko Tuotenro Tuotekuvaus Mitat, mm Pakkaus AV 40, 80, 160 mm 700 x kpl AV 80, 160 mm 700 x 92 1 kpl AV 40 mm 132 x kpl AV 150 mm 700 x 92 1 kpl info@thermotech.fi 93

94 18. Lisätarvikkeet käyttövedelle Kiinnityshakanen suojaputkelle Menekki: 3-4 kpl/m putkea mm 1 kpl / 50 kpl/ps mm 1 kpl / 50 kpl/ps Seinäläpivientikaaripaketti Valmiita pakettiratkaisuja Multi Seinäläpivientikaarelle. Kiinnityspelti tarvitaan jos seinäläpivientikaari kiinnitetään edestä rakenteeseen (tuotenro , 77762, tai 77764) kpl seinäläpivientikaari, 1 kpl keskityshylsy 2 kpl seinäläpivientikaari, 2 kpl keskityshylsy, 1 kpl kiinnityspelti AV40, ruuvit 5 kpl seinäläpivientikaari, 5 kpl keskityshylsy, 2 kpl kiinnityspelti AV 40, ruuvit 1 kpl / 50 kpl/ps 1 kpl / 50 kpl/ps 1 kpl Kiinnityspelti AV 40 mm, 5 reikää AV 75 mm, 3 reikää Kiinnityspeltiä käytetään kun seinäläpivientikaari kiinnitetään takaa vanerilevyyn. Piirimäärää ja AV mittaa voi soveltaa koska pelti on jaettavissa. Kiinnityspelti on täydennettävä ruuveilla (tuotenro ) jos ei osta pekttituotetta (tuotenro tai ). Tuotenro Tuotekuvaus Mitat, mm Pakkaus AV 40, 5 reikää 216 x 56 1 kpl / 50 kpl/ps AV 75, 3 reikää 206 x 56 1 kpl / 50 kpl/ps 94

95 18. Lisätarvikkeet käyttövedelle Tasotiiviste mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl info@thermotech.fi 95

96

97 Työkalut

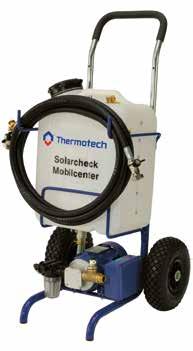

98 19. Työkalut Työmaakattila Käyttövalmis sähkökattila käytettäväksi lattialämmitysjärjestelmän käyttöönotossa betonivalun kuivumisajan lyhentämiseksi. Käyntitermostaatti 0-50 C. 4 bar max 100 C 1" sk 3/4" uk 1" sk 230V vakio 2 < 300 Toimitukseen sisältyy: - Voimavirta pistoke - Letkut - Irroitettva teline pyörillä Vastusteho 6kW 1 kpl Täyttöasema Pienikokoinen ja kuljetettava täyttöasema aurinkolämpöjärjestelmän, lämpöpumppujen, lattialämmityksen ja muiden vesikiertoisten lämmitysjärjestelmien täyttöön. Virtaus: 30 litraa/minuutti Maks paine: 5 bar Maks lämpötila: 90 C Moottori: 230V/50 Hz 2 metrin liitäntäkaapelilla Paino: 21 kg Säiliö: UV-kestävä PE säiliö, 30 litraa Teho: 370W Toimitukseen sisältyy: - Glykolinkestävä keskipakoispumppu - Kumipyörät - Teleskooppinen kahva ( cm) - Lämpötilankestävät putket (jopa 100 ) - Sulkuventtiilit Täyttöasema 1 kpl Putkikela Maalattu teräs m putkikiepeille Putkikela 1 kpl 98

99 19. Työkalut Puristustyökalu M Puristustyökalu AluComposite ja liittimien kiinnittämiseen. Toimitukseen sisältyy: - Kaksi akkua - Laturi Puristustyökalu 1 kpl Puristuleuka puristyökalulle M Leuat puristustyökalulle TH-profiililla, mm putkille mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl ketju 50 mm 1 kpl ketju 63 mm 1 kpl Puristustyökalu Thermopress S Pienikokoinen puristustyökalu (Novopress) muovi-, AluComposite- ja kupariputkille. Puristusautomatiikka, väännettävä pää ja manuaalinen palautus -toiminto. Ergoniminen kumipäällyisteinen pidin takaa tukevan otten puristuksen aikana. M ja V puristusleuat kooissa mm kupari- ja ruostumattomilla putkille voi tilata lisätarvikkeena. Toimitukseen sisältyy: - Metallikotelo - TH puristusleuat 16, 20, 26 ja 32 mm - 2 akkua Thermopress S 1 kpl info@thermotech.fi 99

100 19. Työkalut Puristusleuka Thermopress S Puristusleuat Thermopress-S2 puristustyökalulle. TH, V ja М profiililla, mm putkille. TH-profiili mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl V-profiili mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl M-profiili mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl Kalibrointikärki Kalibrointikärki Multi AluComposite ja Multi PE-RT Type 2 putkelle mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl Handle softgrip Kalibrointityökalun pidin Handle softgrip 1 kpl 100

101 19. Työkalut Putkileikkuri Putkikokojen 8-26 mm leikkaamiseen. Leikkaa myös suojaputken Putkileikkuri 1 kpl Multi putkenoikaisulaite Työkalu Multi AluComposite putken oikaisuun. Kooille mm Putkenoikaisulaite 1 kpl Putkenoikaisulaitteen pidin Pidin 1 kpl Taivutusjousi Putken ulkopuolelle mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl Taivutusjousi Putken sisäpuolelle mm 1 kpl mm 1 kpl mm 1 kpl info@thermotech.fi 101

102 19. Työkalut Taivutustyökalu Taivutustyökalu Thermotechin AluComposite putkelle mm 1 kpl mm 1 kpl Multi kuljetusputki Kuljetusputki AluComposite salkojen (maks 3,2 m) kuljetukseen. Kiinnike kattotelineeseen sisältyy toimitukseen Kuljetusputki 1 kpl 102
