R.B.M. SKANDINAVIA OY HINNASTO 2013

Transkriptio

1

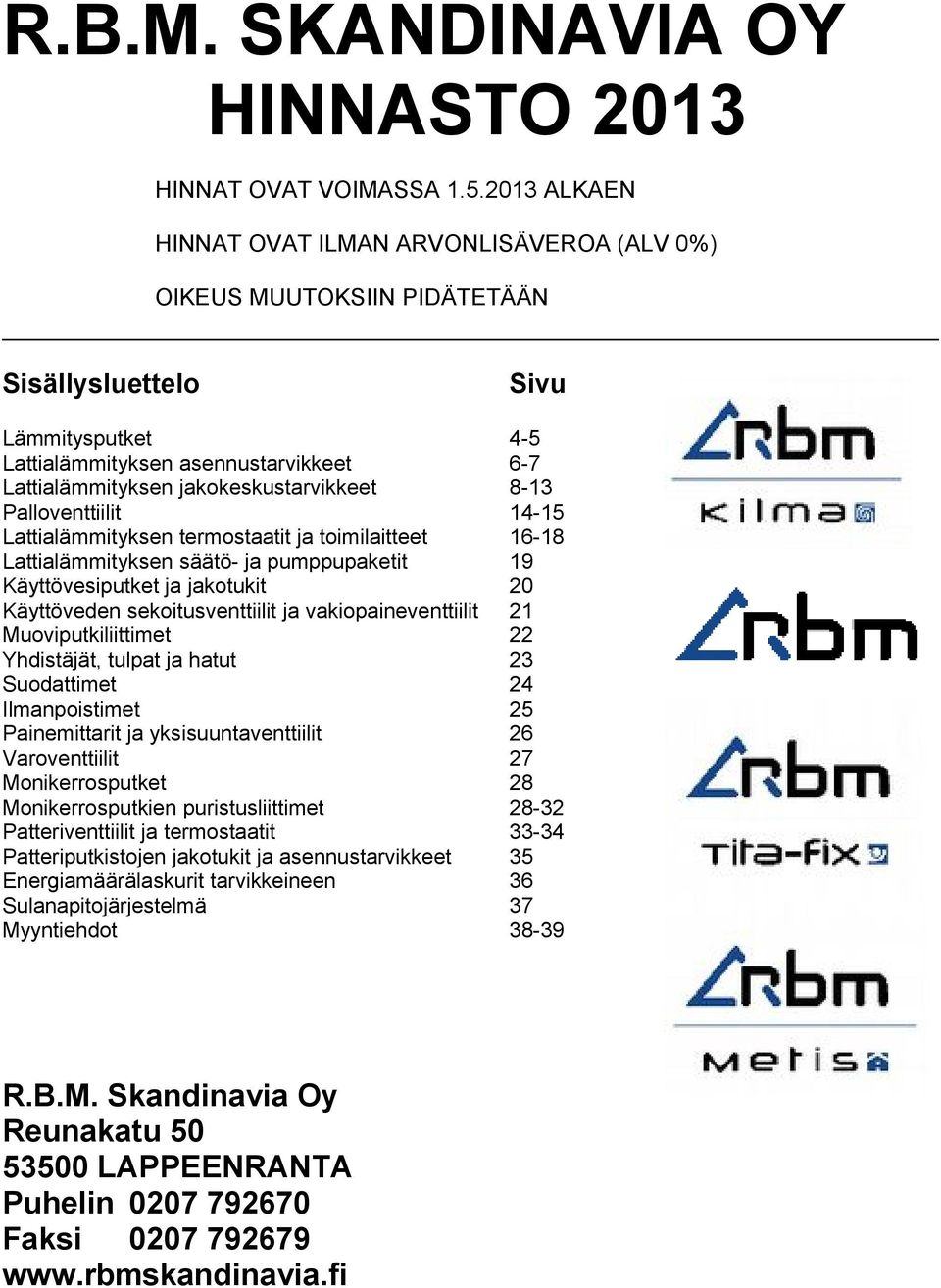

2 R.B.M. SKANDINAVIA OY HINNASTO 2013 HINNAT OVAT VOIMASSA ALKAEN HINNAT OVAT ILMAN ARVONLISÄVEROA (ALV 0%) OIKEUS MUUTOKSIIN PIDÄTETÄÄN Sisällysluettelo Sivu Lämmitysputket 4-5 Lattialämmityksen asennustarvikkeet 6-7 Lattialämmityksen jakokeskustarvikkeet 8-13 Palloventtiilit Lattialämmityksen termostaatit ja toimilaitteet Lattialämmityksen säätö- ja pumppupaketit 19 Käyttövesiputket ja jakotukit 20 Käyttöveden sekoitusventtiilit ja vakiopaineventtiilit 21 Muoviputkiliittimet 22 Yhdistäjät, tulpat ja hatut 23 Suodattimet 24 Ilmanpoistimet 25 Painemittarit ja yksisuuntaventtiilit 26 Varoventtiilit 27 Monikerrosputket 28 Monikerrosputkien puristusliittimet Patteriventtiilit ja termostaatit Patteriputkistojen jakotukit ja asennustarvikkeet 35 Energiamäärälaskurit tarvikkeineen 36 Sulanapitojärjestelmä 37 Myyntiehdot R.B.M. Skandinavia Oy Reunakatu LAPPEENRANTA Puhelin Faksi

3 Kilma FLEX PE-Xc lämmitysputket Ristisilloitettu polyeteeniputki PE-Xc lämmitysjärjestelmiin. Valmistus ja paineluokittelu standardin EN ISO mukaisesti, diffuusiosuojaus (eli suojaus hapen läpäisylle) EVOH-kerroksella DIN 4726 standardin mukaisesti. Jatkuva maksimi käyttölämpötila 70 o C ja hetkittäisesti 95 o C. Kilma FLEX PE-Xa lämmitysputket Ristisilloitettu polyeteeniputki PE-Xa lämmitysjärjestelmiin. Valmistus ja paineluokittelu standardin EN ISO mukaisesti, diffuusiosuojaus (eli suojaus hapen läpäisylle) EVOH-kerroksella DIN 4726 standardin mukaisesti. Jatkuva maksimi käyttölämpötila 70 o C ja hetkittäisesti 95 o C. Kilma PERT 4-kerros lämmitysputket Ristisilloittamaton normaali polyeteeniputki ns. PERT (RT = Raised Temperature). Valmistus ja paineluokittelu standardin EN ISO mukaisesti, diffuusiosuojaus (eli suojaus hapen läpäisylle) EVOH-kerroksella DIN 4726 standardin mukaisesti. EVOH-kerros on suojattu erillisellä polyeteenikerroksella, missä mukana myös liima ja sininen väriaine. Jatkuva maksimi käyttölämpötila 70 o C. PE-Xc lämmitysputket koodi koko mm kieppi m / m x , x , x , x , x , x , x , x ,40 PE-Xa lämmitysputket koodi koko mm kieppi m / m x , x , x , x , x , x , x , x , x ,80 PERT 4-kerros lämmitysputket koodi koko mm kieppi m / m x , x , x , x , x ,00 Tita-Fix monikerrosputket PERT / Alumiini / PERT Valmistus standardin EN ISO mukaisesti. Paineluokka 10 bar. Sisä- ja ulkokerros PERT polyeteeniä ja välissä happitiivis alumiinikerros. monikerrosputket PERT / Alumiini / PERT koodi koko mm kieppi m / m x , x , x , x ,10 Jatkuva maksimi käyttölämpötila 70 o C ja hetkittäisesti 95 o C.

4 Radiaattoriputki 15x2.5 ja jakokeskusten syöttöputket 25x2.3 ja 32x2.9 saatavana myös valmiiksi asennusputkessa x2.5 + φ , x2.3 + φ , x2.3 + φ , x2.9 + φ ,50 Jos putket asennetaan alapohjan soraan, suositellaan käytettävän lisäeristettä tai valmiiksi eristettyjä putkia. Lämpöeristeenä umpisoluinen PEX-vaahto. koodi PEX+ASP+LE mm x2.5+φ x2.3+φ x2.9+φ kieppi m / m 75 8, , ,50 RBM Tita-Fix monikerrosputket PERT / Alumiini / PERT asennusputkessa Monikerrosputket 14x2.0, 16x2.0 ja 20x2.0 saatavana myös valmiiksi asennusputkessa. Korvattaessa muoviputket monikerrosputkilla voidaan putkikoko valita seuraavasti: 15x2.5 korvaava koko 14x2.0 18x2.5 korvaava koko 16x2.0 22x3.0 korvaava koko 20x2.0 Jos putket asennetaan alapohjan soraan, suositellaan käytettävän lisäeristettä tai valmiiksi eristettyjä putkia. Lämpöeristeenä umpisoluinen PEX-vaahto. koodi monikerrosputki asennusputkessa kieppi m / m x2.0 + φ22 SIN 50 3, x2.0 + φ22 PUN 50 3, x2.0 + φ25 SIN 50 3, x2.0 + φ25 PUN 50 3, x2.0 + φ32 SIN 50 4, x2.0 + φ32 PUN 50 4,40 Katso muut Tita-Fix monikerrosputket sivulta 28. koodi monikerrosputki asennusputkessa ja eristettynä kieppi m / m x2.0 + φ25 + LE 50 7,40 Asennusputket Asennusputkilla putket voidaan asentaa vaihdettaviksi ilman rakenteiden rikkomista. Asennusputkea käytetään myös lattialämmityksessä liikuntasaumojen ylityksissä. koodi väri / koko kieppi / m m sininen φ , punainen φ , sininen φ , punainen φ , harmaa φ ,20 Putken purkuteline Telineen avulla putket voidaan asentaa vaivattomammin. Purkamalla putkikieppi oikein asennettavaan putkeen ei jää liikaa jännitystä. Säädettävissä putkikiepin sisähalkaisijan mukaiseksi. koodi ,50 1 kpl PE-Xa lämmitysputket asennusputkessa koodi PEX+ASP mm kieppi m

5 Kilma-Form -asennuslevy EPS-levy kohokuvioinnilla ja 150 µm PS-muovifilmillä: mm putkelle - asennusvälit 50 mm monikertoina (50, 100, 150 mm jne) - tiheys 30 kg/m 3 - hyötykoko 1200 x 800 mm - EPS paksuus mm - kokonaiskorkeus mm koodi eriste / m 2 mm /40 17,40 15,36 m /50 20,30 12,48 m /60 23,10 9,60 m 2 Kilma-Roll -asennuslevy Alumiinifilmillä pinnoitettu EPS-levy: - rasterointi 50 mm x 50 mm - vapaa asennusväli - tiheys 25 kg/m 3 - leveys 1030 mm - hyötyleveys 1000 mm - rullassa, jonka pituus 10 m koodi eriste / m 2 mm ,90 10 m ,80 10 m ,95 10 m 2 Tacker-kiinnike mm lattialämmitysputken kiinnittämiseen Kilma-Roll -asennuslevyyn. Asennusta helpottamaan oma työkalu. Tarve 2,5 kpl / putkimetri. Tacker-työkalu Tacker-kiinnikkeiden asentamiseen Kilma-Roll asennuslevyyn. Putkipidikelista Listat lukittuvat toisiinsa. Lattiaan kiinnitystä varten käsin painettava kiinnike mm putkelle listan korkeus 20 mm, pituus 0,9 m, putken asennusväli 60 mm mm putkelle listan korkeus 27 mm, pituus 1 m, putken asennusväli 50 mm mm putkelle listan korkeus 40 mm, pituus 1 m, putken asennusväli 100 mm Taivutuskulma Lattialämmitys- ja asennusputkien taivuttamiseen jakokeskukselle. Suojaa putkea taivutuskohdassa. koodi koko levy mm mm x , kpl x , kpl koodi ,25 1 kpl koodi putki / m , kpl ,90 80 kpl ,50 50 kpl kiinnike 0, kpl koodi putki ,60 1 kpl ,00 1 kpl ,40 1 kpl ASP 3,50 1 kpl ASP 5,50 1 kpl

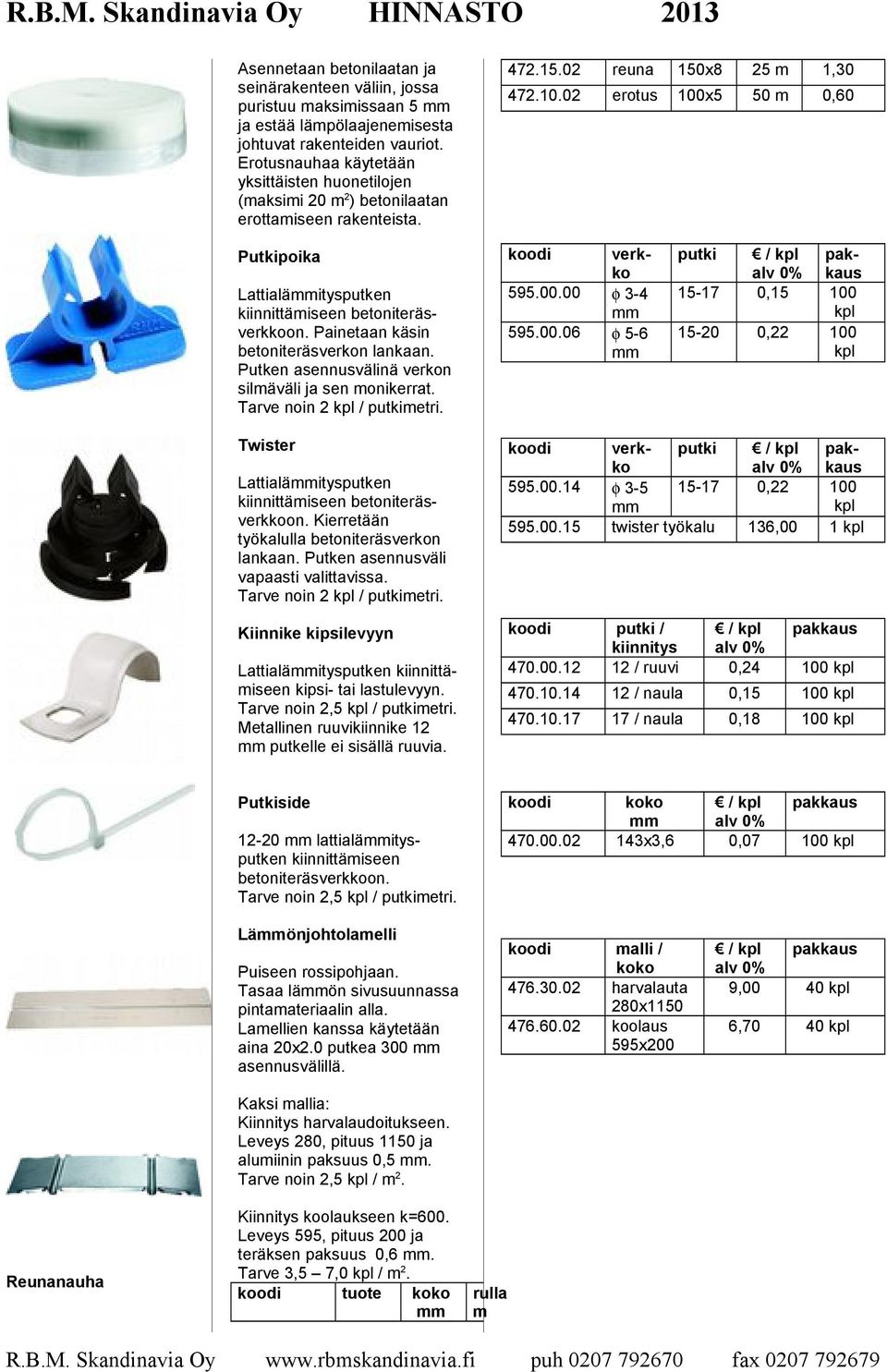

6 Asennetaan betonilaatan ja seinärakenteen väliin, jossa puristuu maksimissaan 5 mm ja estää lämpölaajenemisesta johtuvat rakenteiden vauriot. Erotusnauhaa käytetään yksittäisten huonetilojen (maksimi 20 m 2 ) betonilaatan erottamiseen rakenteista reuna 150x8 25 m 1, erotus 100x5 50 m 0,60 Putkipoika Lattialämmitysputken kiinnittämiseen betoniteräsverkkoon. Painetaan käsin betoniteräsverkon lankaan. Putken asennusvälinä verkon silmäväli ja sen monikerrat. Tarve noin 2 kpl / putkimetri. Twister Lattialämmitysputken kiinnittämiseen betoniteräsverkkoon. Kierretään työkalulla betoniteräsverkon lankaan. Putken asennusväli vapaasti valittavissa. Tarve noin 2 kpl / putkimetri. Kiinnike kipsilevyyn Lattialämmitysputken kiinnittämiseen kipsi- tai lastulevyyn. Tarve noin 2,5 kpl / putkimetri. Metallinen ruuvikiinnike 12 mm putkelle ei sisällä ruuvia. koodi verkko φ 3-4 mm φ 5-6 mm putki , kpl , kpl koodi verkko putki φ 3-5 mm , kpl twister työkalu 136,00 1 kpl koodi putki / kiinnitys / ruuvi 0, kpl / naula 0, kpl / naula 0, kpl Putkiside mm lattialämmitysputken kiinnittämiseen betoniteräsverkkoon. Tarve noin 2,5 kpl / putkimetri. koodi koko mm x3,6 0, kpl Lämmönjohtolamelli Puiseen rossipohjaan. Tasaa lämmön sivusuunnassa pintamateriaalin alla. Lamellien kanssa käytetään aina 20x2.0 putkea 300 mm asennusvälillä. Kaksi mallia: Kiinnitys harvalaudoitukseen. Leveys 280, pituus 1150 ja alumiinin paksuus 0,5 mm. Tarve noin 2,5 kpl / m 2. koodi malli / koko harvalauta 280x koolaus 595x200 9,00 40 kpl 6,70 40 kpl Reunanauha Kiinnitys koolaukseen k=600. Leveys 595, pituus 200 ja teräksen paksuus 0,6 mm. Tarve 3,5 7,0 kpl / m 2. koodi tuote koko mm rulla m

7 Jakokeskus virtausmittareilla, lasikuituvahvisteista polyamidia - runko 1 lasikuituvahvisteisesta polyamidista 2 kpl - lähdöt ¾ EC (eurokartio) - virtauksen tasapainotus menopuolella olevilla integroiduilla virtausmittareilla 1-4 L/min - virtausmittarin säätöarvo voidaan tallentaa lukitusrenkaalla - paluupuolella integroidut venttiilit käsisäätöpyörillä - seinäteline 1 rungolle 2 kpl - pääty ilmanpoistimella ja täyttö- ja tyhjennysventtiilillä 2 kpl - päädyn yhdistäjä 2 kpl , , , , , , , , , ,00 - paineluokka 6 bar - maksimi käyttölämpötila 60 o C - asennussyvyys 80 mm Jakokeskus virtausmittareilla, ruostumatonta terästä - runko 1 ruostumattomasta teräksestä 2 kpl - lähdöt ¾ EC (eurokartio) - virtauksen tasapainotus menopuolella olevilla integroiduilla virtausmittareilla 1-4 L/min - virtausmittarin säätöarvo voidaan tallentaa lukitusrenkaalla - paluupuolella integroidut venttiilit käsisäätöpyörillä - seinäteline 1 rungolle 2 kpl - ilmanpoistin 2 kpl - täyttö- ja tyhjennysventtiili 2 kpl - yhdistäjä 1 tasotiivisteellä 2 kpl - päätytulppa ¾ 2 kpl , , , , , , , , , ,00 - paineluokka 6 bar - maksimi käyttölämpötila 80 o C - asennussyvyys 80 mm Jakokeskus virtausmittareilla, messinkiä - runko 1 messingistä 2 kpl - lähdöt ¾ EC (eurokartio) - virtauksen tasapainotus menopuolella olevilla integroiduilla virtausmittareilla 1-4 L/min - virtausmittarin säätöarvo voidaan tallentaa lukitusrenkaalla - paluupuolella integroidut venttiilit käsisäätöpyörillä - seinäteline 1 rungolle 2 kpl - pääty ilmanpoistimella ja täyttö- ja tyhjennysventtiilillä 2 kpl - päädyn yhdistäjä 2 kpl koodi piirit leveys mm ,00 koodi piirit leveys mm ,00 koodi piirit leveys mm , , , , , , , , , , ,00 - paineluokka 8 bar - maksimi käyttölämpötila 80 o C - asennussyvyys 80 mm

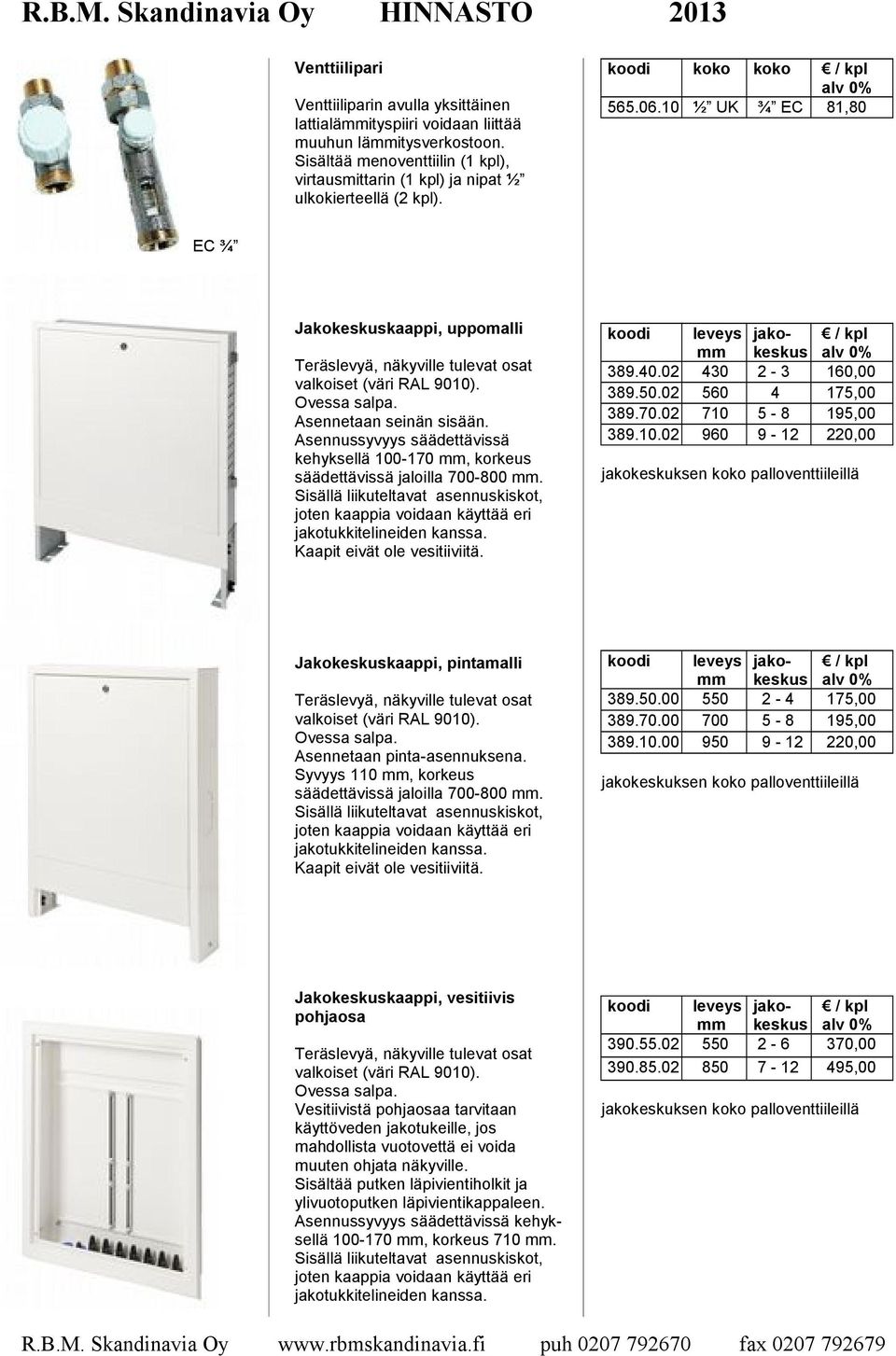

8 Venttiilipari Venttiiliparin avulla yksittäinen lattialämmityspiiri voidaan liittää muuhun lämmitysverkostoon. Sisältää menoventtiilin (1 kpl), virtausmittarin (1 kpl) ja nipat ½ ulkokierteellä (2 kpl). koodi koko koko ½ UK ¾ EC 81,80 EC ¾ Jakokeskuskaappi, uppomalli Teräslevyä, näkyville tulevat osat valkoiset (väri RAL 9010). Ovessa salpa. Asennetaan seinän sisään. Asennussyvyys säädettävissä kehyksellä mm, korkeus säädettävissä jaloilla mm. Sisällä liikuteltavat asennuskiskot, joten kaappia voidaan käyttää eri jakotukkitelineiden kanssa. Kaapit eivät ole vesitiiviitä. jakokeskuksen koko palloventtiileillä Jakokeskuskaappi, pintamalli Teräslevyä, näkyville tulevat osat valkoiset (väri RAL 9010). Ovessa salpa. Asennetaan pinta-asennuksena. Syvyys 110 mm, korkeus säädettävissä jaloilla mm. Sisällä liikuteltavat asennuskiskot, joten kaappia voidaan käyttää eri jakotukkitelineiden kanssa. Kaapit eivät ole vesitiiviitä. jakokeskuksen koko palloventtiileillä Jakokeskuskaappi, vesitiivis pohjaosa Teräslevyä, näkyville tulevat osat valkoiset (väri RAL 9010). Ovessa salpa. Vesitiivistä pohjaosaa tarvitaan käyttöveden jakotukeille, jos mahdollista vuotovettä ei voida muuten ohjata näkyville. Sisältää putken läpivientiholkit ja ylivuotoputken läpivientikappaleen. Asennussyvyys säädettävissä kehyksellä mm, korkeus 710 mm. Sisällä liikuteltavat asennuskiskot, joten kaappia voidaan käyttää eri jakotukkitelineiden kanssa. koodi leveys mm jakokeskus , , , ,00 koodi leveys mm jakokeskus , , ,00 koodi leveys mm jakokeskus , ,00 jakokeskuksen koko palloventtiileillä

9 Puserrusliitin PEX- ja PERTputkille 25x2.3 ja 32x2.9 Liittimessä mutteri, helmi, tukiholkki ja liitinrunko. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi Valmistettu MS 58 messingistä. Puserrusliitin monikerrosputkille 26x3.0 ja 32x3.0 Liittimessä mutteri, helmi, tukiholkki ja liitinrunko. Tukiholkin kartiossa ja tiivistyspinnalla o-rengas. Messingin ja alumiinin kosketus estetty PTFE-tiivisteellä. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi Valmistettu MS 58 messingistä. koodi malli koko suora 25 x ¾ sk 17, suora 25 x ¾ uk 20, suora 25 x 1 uk 22, kulma 25 x 1 uk 22, suora 32 x 1 uk 29, kulma 32 x 1 uk 29,00 koodi malli koko suora 26 x 1 uk 12, suora 32 x 1 uk 20, kulma 26 x 26 20, kulma 32 x 32 36, kulma 26 x 1 uk 14, kulma 32 x 1 uk 22,80 Jatkonippa 25 mm jatkonippa 1, jolla muovisten ja messinkisten lattialämmitysjakokeskusten lähtöjen porrastus saadaan tasattua. Tarvitaan esim. kytkettäessä jakokeskusta tietyille säätö- ja pumppupaketeille. Valmistettu MS 58 messingistä. koodi pituus koko mm 1 11,80 T-haara Jakotukkien yhdistämiseksi 1 ulkokierteet, syöttöputken liittimelle 1 sisäkierre. Valmistettu MS 58 messingistä. Jakokeskuksen pääty 1 ohitusputkella Ohitusputken asentamista jakokeskukselle suositellaan, mikäli jakokeskuksen kaikissa piireissä on toimilaiteohjaus. koodi koko ,80 1 koodi koko ,80 1 Menopuolella manuaalinen ilmanpoistin, paluupuolella täyttö- ja tyhjennysventtiilit. Venttiilit avautuvat yhdistäjää löysäämällä. Kuparinen ohitusputki liittimin ja ohitusputken virtaaman säätöventtiili. Täyttö- ja tyhjennysventtiilin nipoissa myös ¼ sisäkierre painemittarille painekokeen suorittamista varten. Lisää jakokeskuksen leveyttä 100 mm.

10 Puserrusliitin PEX- ja PERT-putkelle Liittimessä mutteri, helmi ja tukiholkki. Mitoitus ¾ EC (eurokartio) mukaisesti. Kartiossa o-rengas. Vain lämmitysjärjestelmiin. koodi kierre x2.0 ¾ EC 6, x2.5 ¾ EC 6, x2.0 ¾ EC 6, x2.0 ¾ EC 6, x2.0 ¾ EC 7, x2.0 ¾ EC 6,00 10 Puserrusliitin monikerrosputkelle Liittimessä mutteri, helmi ja tukiholkki. Mitoitus ¾ EC (eurokartio) mukaisesti. Tukiholkissa o-renkaat estämään alumiinin ja messingin kosketus. Vain lämmitysjärjestelmiin. koodi kierre x2.0 ¾ EC 8, x2.0 ¾ EC 6, x2.0 ¾ EC 6, x2.5 ¾ EC 8,30 10 Puserrusliitin kupariputkelle Yhdistetty mutteri ja helmi. Mitoitus ¾ EC (eurokartio) mukaisesti. Vain lämmitysjärjestelmiin ¾ EC 5, ¾ EC 5, ¾ EC 5,60 20 Y-haara Y-haara lattialämmityksen jakokeskukselle tai muihin ¾ EC osiin. Sisältää lähtevien putkien liittimet 2 kpl. Liittimissä RBM-kierre. Vain lämmitysjärjestelmiin. PEX- ja PERTputkelle monikerrosputkelle koodi kupariputkelle kierre ¾ EC 5,60 20 koodi PEXputkelle kierre pak- kaus x2.0 ¾ EC 25, x2.5 ¾ EC 25, x2.0 ¾ EC 25,80 1 Nippa Putken jatkamiseen, haaroituksiin tai liitoksiin venttiileihin ja kalusteisiin. Putken liitoskohtia ei saa jättää rakenteiden sisään. ¾ EC (eurokartio) osilla voidaan liittää yhteen myös eri putkimateriaaleja; kupari-, pex-, pert- ja monikerrosputkia. Vain lämmitysjärjestelmiin. koodi malli kierre kaksoisnippa ¾ EC 4,90 1 ¾ EC supistuskaksoisn. ¾ EC 4,90 1 ½ UK supistusnippa ¾ EC 4,90 1 ½ SK kulma ¾ EC 9,40 1 uk / uk ¾ EC kulma ¾ EC 9,40 1 uk / uk ½ UK hanakulma ¾ EC 9,90 1 ½ SK T-yhde ¾ EC 10,80 1

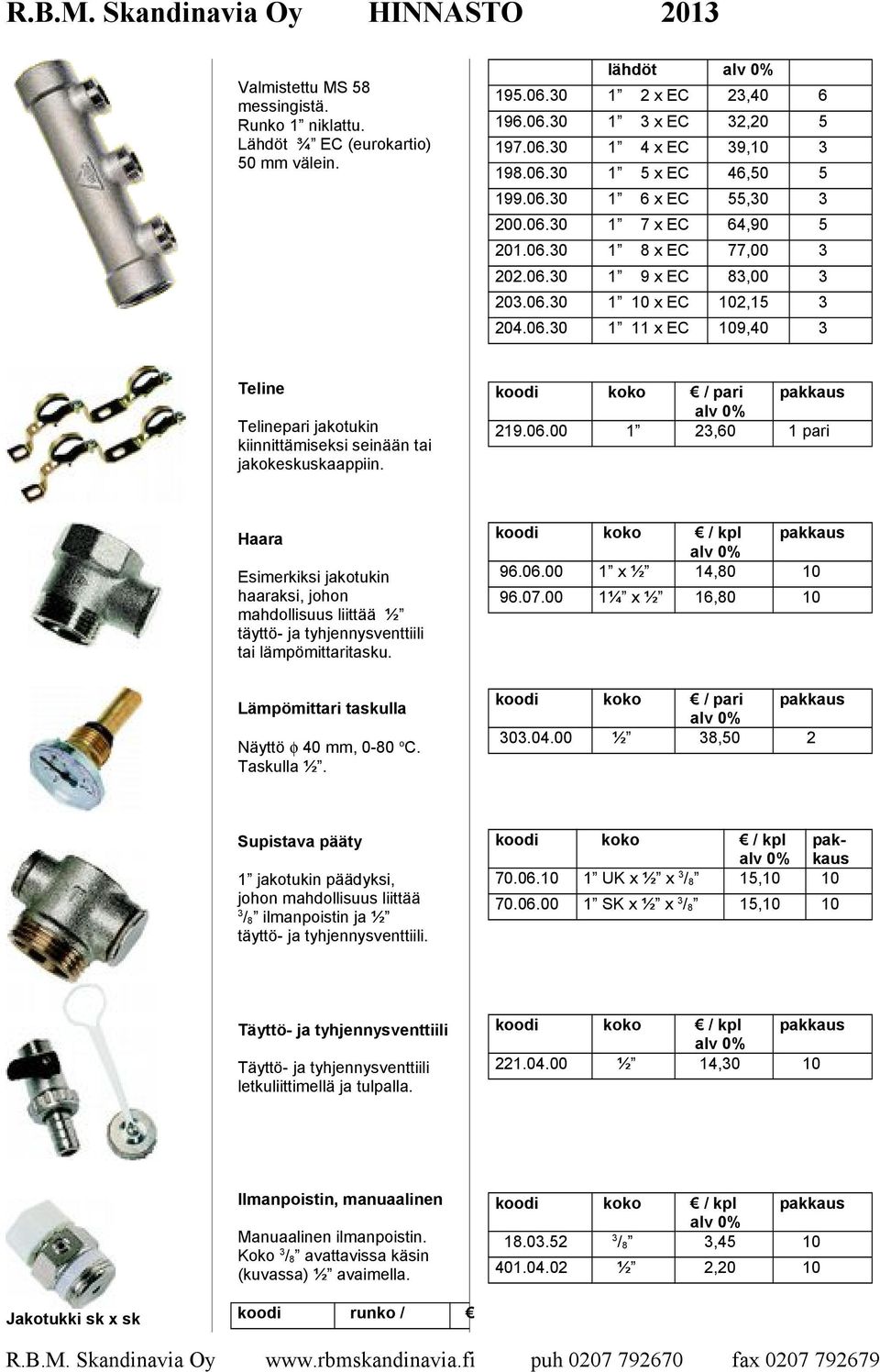

11 Valmistettu MS 58 messingistä. Runko 1 niklattu. Lähdöt ¾ EC (eurokartio) 50 mm välein. lähdöt x EC 23, x EC 32, x EC 39, x EC 46, x EC 55, x EC 64, x EC 77, x EC 83, x EC 102, x EC 109,40 3 Teline Telinepari jakotukin kiinnittämiseksi seinään tai jakokeskuskaappiin. koodi koko / pari ,60 1 pari Haara Esimerkiksi jakotukin haaraksi, johon mahdollisuus liittää ½ täyttö- ja tyhjennysventtiili tai lämpömittaritasku. Lämpömittari taskulla Näyttö φ 40 mm, 0-80 o C. Taskulla ½. koodi koko x ½ 14, ¼ x ½ 16,80 10 koodi koko / pari ½ 38,50 2 Supistava pääty 1 jakotukin päädyksi, johon mahdollisuus liittää 3 / 8 ilmanpoistin ja ½ täyttö- ja tyhjennysventtiili. koodi koko UK x ½ x 3 / 8 15, SK x ½ x 3 / 8 15,10 10 Täyttö- ja tyhjennysventtiili Täyttö- ja tyhjennysventtiili letkuliittimellä ja tulpalla. koodi koko ½ 14,30 10 Ilmanpoistin, manuaalinen Manuaalinen ilmanpoistin. Koko 3 / 8 avattavissa käsin (kuvassa) ½ avaimella. koodi koko / 8 3, ½ 2,20 10 Jakotukki sk x sk koodi runko /

12 Yhdistäjällä ¾ EC ja käsisäätöpyörällä. Oikea virtaussuunta kuvattu nuolella rungossa. Käsisäätöpyörän tilalle saa asentaa vain RBM-toimilaitteen (sivu 16) tai RBMtermostaattiosan (sivu 33) ¾ EC 30,30 10 Integroitu virtausmittari ja säätöventtiili Yhdistäjällä ¾ EC, virtausmittarilla 1-5 L/min ja säätöventtiilillä. Lattialämmityspiirin paluupuolelle. Oikea virtaussuunta kuvattu nuolella rungossa. koodi koko ¾ EC 38,30 6 Säätöventtiili Yhdistäjällä ¾ EC. Lattialämmityspiirin tai radiaattorin paluupuolelle. koodi koko ¾ EC 14,90 10 Lämpömittari Näyttö φ 40 mm, 0-80 o C. Yhdistäjällä ¾ EC. Lattialämmityspiirin tai radiaattorin meno- ja/tai paluupuolelle. koodi koko ¾ EC 39,80 10 Suora kytkentäsarja Kytketään eurokartiollisella (¾ EC) yhdistäjällä ja nippojen avulla radiaattoriin. Lähtöjen väli 50 mm. Sulut meno- ja paluupuolella. Tuloputkien liittiminä eurokartiolliset liittimet kupari-, pex-, pert tai monikerrosputkille. Katso liittimet sivulta 11. koodi koko ¾ EC 32,60 10 Menoventtiili Kytkentäsarjan nipat Nippojen avulla radiaattorin ½ kierre muutetaan eurokartiolliseksi (¾ EC). koodi koko koodi koko / pari ¾ EC 8,10 pari

13 Palloventtiili yhdistäjällä Palloventtiili yhdistäjällä. Runko niklattua messinkiä. Paineluokka 2,5 MPa (PN 25), jatkuva maksimi Kahva alumiinia, värit punainen ja sininen. Koot ¾ ja 1 myös kulmamallisina. Palloventtiili RST-jakokeskukselle sisältäen tasotiivisteen jakokeskuksen yhdistäjälle. Runko niklattua messinkiä. Paineluokka 2,5 MPa (PN 25), jatkuva maksimi Kahva alumiinia, värit punainen ja sininen. Palloventtiili yhdistäjällä ja lämpömittarilla Palloventtiili yhdistäjällä. Runko niklattua messinkiä. Paineluokka 2,5 MPa (PN 25), jatkuva maksimi Kahva muovia, värit punainen ja sininen. Kahvassa lämpömittari näyttö 0-80 o C. Palloventtiili lämpömittarilla RST-jakokeskukselle sisältäen tasotiivisteen jakokeskuksen yhdistäjälle. Runko niklattua messinkiä. Paineluokka 2,5 MPa (PN 25), jatkuva maksimi Kahva muovia, värit punainen ja sininen. Kahvassa lämpömittari näyttö o C. Linjasäätöventtiili mittausyhteillä Linjasäätöventtiili sk x sk suljettuihin lämmitys- ja jäähdytysjärjestelmiin. Vedelle tai veden ja glykolin (maks. 50%) sekoitukselle. Paineluokka 2,0 MPa (PN20), käyttölämpötila o C. Mittausyhteet (2 kpl) ⅛ uk. Koot DN 65- DN 300 laipoin toimitusmyyntinä suora ¾ 12, kulma ¾ 18, suora 1 20, kulma 1 28, suora 1 1 / 4 28, punainen ¾ 19, sininen 1 27, punainen 1 27,80 2 koodi malli koko suora ½ 7,90 20 koodi malli koko suora 1 17,20 2 koodi kahvan koko väri sininen ¾ 19,30 2 koodi malli koko lämpöm 1 25,00 2 koodi koko Kvs (m 3 /h) / , ½ , ¾ , , / , / , ,50 1 Kvs = virtaama m 3 /h 1 bar painehäviöllä venttiilin ollessa täysin auki

14 Palloventtiili sk x sk. Runko niklattua messinkiä. Sinisellä pitkällä kahvalla. Paineluokka 2,5 MPa (PN25), jatkuva maksimi Palloventtiili Palloventtiili sk x uk. Runko niklattua messinkiä. Sinisellä pitkällä kahvalla. Paineluokka 2,5 MPa (PN25), jatkuva maksimi / 8 4, ½ 5, ¾ 7, , ¼ 17, ½ 28, ,40 2 koodi koko ½ 5, ¾ 8, ,00 6 Palloventtiili Palloventtiili sk x sk. Runko niklattua messinkiä. Sinisellä lyhyellä kahvalla. Paineluokka 2,5 MPa (PN25), jatkuva maksimi koodi koko ½ 4, ¾ 6, ,20 6 Palloventtiili Palloventtiili sk x uk. Runko niklattua messinkiä. Sinisellä lyhyellä kahvalla. Paineluokka 2,5 MPa (PN25), jatkuva maksimi koodi koko ½ 5, ¾ 7, , (* 1 12,30 6 (* punainen kahva Yhdistetty pallo- ja yksisuuntaventtiili Yhdistetty pallo- ja yksisuuntaventtiili sk x sk. Runko niklattua messinkiä. Mustalla lyhyellä kahvalla. Paineluokka 2,5 MPa (PN25), jatkuva maksimi koodi koko ½ 9, ¾ 14, ,20 6 Palloventtiili Pumpun yhdistäjä palloventtiilillä Pumpun yhdistäjä 1½ 1 sisäkierre, messinkiä. Palloventtiili ja pumpun laipan tiiviste. Paineluokka 1,6 MPa (16 bar), jatkuva maksimi koodi koko koodi koko ½ 1 17,00 2

15 Gamma 1 - mekaaninen - säätöalue 5-30 o C - jännite 230 V - koko peitekehyksellä 85 x 85 x 33 mm - suojausluokka IP 30 (asennus kuivaan tilaan) - yöpudotus ulkoisella kellolla noin 5 o C kaus gamma 1 34,25 1 Huonetermostaatti Gamma 7 - elektroninen - säätöalue 5-30 o C - mallit 24 V ja 230 V - koko peitekehyksellä 85 x 85 x 30 mm - IP 30 (kuivaan tilaan) - yöpudotus ulkoisella kellolla noin 3 o C - voi ohjata maksimissaan viittä toimilaitetta koodi malli V 45, V 45, ,60 1 9, V termostaatti saatavana myös lattia-anturilla 4 m - säätöalue o C - min ja max toiminnot Huonetermostaatti Instat +3R - elektroninen - päivä- ja viikko-ohjelmat - oppii ennakoimaan lämmitysjärjestelmän viiveen - huonelämpötilan ja kellonajan näyttö - säätöalue 7-32 o C - jännite 230 V - koko 135 x 95 x 30 mm - IP 30 (kuivaan tilaan) Toimilaite Asennetaan jakokeskuksen venttiilin tai patteriventtiilin käsisäätöpyörän tilalle piireihin, joihin halutaan säätö sähköisellä huonetermostaatilla: - tehontarve 3 W - jännitteettömänä suljettu - koko φ40 x 65 mm - kierre M 30 x 1,5 mm - IP 44 - maksimi ympäristön lämpötila 45 o C ja veden 80 o C - kytkentäkaapeli 60 cm V lattiaanturilla julkisen tilan kansi koodi malli Instat +3R 170,00 1 koodi malli V 43, V 43,00 1 Huonetermostaatti koodi malli

16 Termostaattien ja toimilaitteiden kytkemiseen. Asennus kuivaan tilaan. Kaksi kokoa: Kytkentämahdollisuus enintään 5 termostaatille, koko 125 x 125 x 60 mm. Kytkentämahdollisuus enintään 11 termostaatille, koko 175 x 125 x 75 mm. kaus maks 5 term 48, maks 11 term 85,70 1 Muuntaja Muovikoteloitu kiinteästi asennettava suojamuuntaja 230 V / 24 V, 50 VA. Kytkettävissä enintään 11 toimilaitteelle. - koko 125 x 72 x 64 mm - IP 44 - ensiösulake 0,3 A Pintatermostaatti Alfa 1 Asennetaan lämmitysjärjestelmän menoputken pintaan teräspantakiinnityksellä. Pysäyttää kiertovesipumpun asetusarvon ylityttyä. - säätöalue o C - eroalue kiinteä 8 o C - vaihtokoskettimella AC 250 V, 16 (4) A - koko 105 x 38 x 55 mm - IP 20 Kytkentärasia Kaksoisvesitermostaatti Alfa 3 DN15 ulkokierre Asennetaan putkeen tai laitteeseen, ½ ulkokierre. - rajoitin 100 o C - säätöalue 0-90 o C - eroalue kiinteä 6 o C - kahdella vaihtokoskettimella AC 250 V, 16 (4) A - sauvan pituus 100 mm - sauvalle max 10 bar - IP 40 - kotelon koko 105 x 80 mm - syvyys sauvalla 146 mm koodi malli koodi malli maks 11 toimil 78,30 1 koodi malli alfa 1 / BRC 41,30 1 koodi malli alfa 3 / TLSC 101,20 1

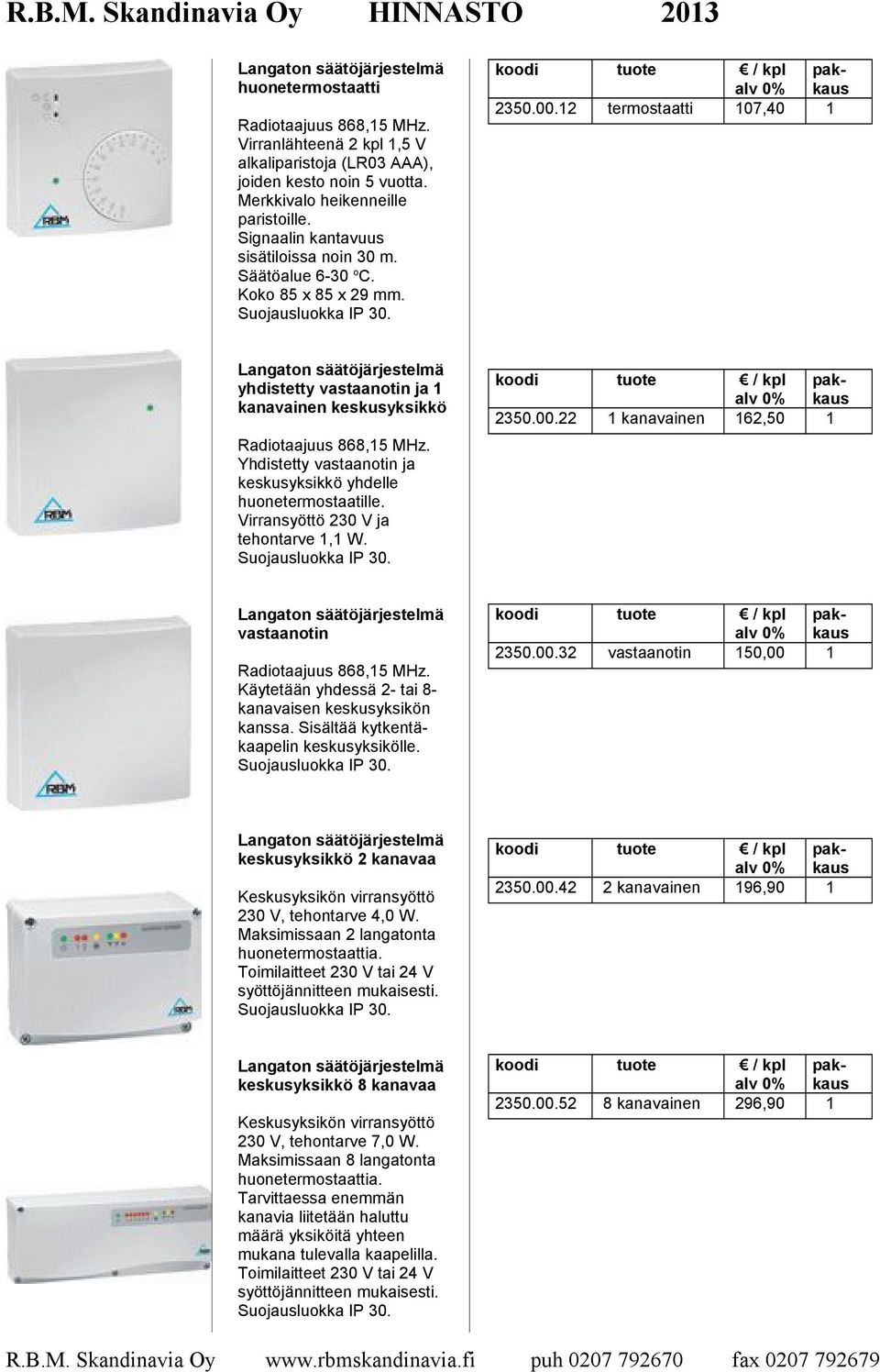

17 Langaton säätöjärjestelmä huonetermostaatti Radiotaajuus 868,15 MHz. Virranlähteenä 2 kpl 1,5 V alkaliparistoja (LR03 AAA), joiden kesto noin 5 vuotta. Merkkivalo heikenneille paristoille. Signaalin kantavuus sisätiloissa noin 30 m. Säätöalue 6-30 o C. Koko 85 x 85 x 29 mm. Suojausluokka IP 30. Langaton säätöjärjestelmä yhdistetty vastaanotin ja 1 kanavainen keskusyksikkö Radiotaajuus 868,15 MHz. Yhdistetty vastaanotin ja keskusyksikkö yhdelle huonetermostaatille. Virransyöttö 230 V ja tehontarve 1,1 W. Suojausluokka IP 30. Langaton säätöjärjestelmä vastaanotin Radiotaajuus 868,15 MHz. Käytetään yhdessä 2- tai 8- kanavaisen keskusyksikön kanssa. Sisältää kytkentäkaapelin keskusyksikölle. Suojausluokka IP 30. Langaton säätöjärjestelmä keskusyksikkö 2 kanavaa Keskusyksikön virransyöttö 230 V, tehontarve 4,0 W. Maksimissaan 2 langatonta huonetermostaattia. Toimilaitteet 230 V tai 24 V syöttöjännitteen mukaisesti. Suojausluokka IP 30. Langaton säätöjärjestelmä keskusyksikkö 8 kanavaa Keskusyksikön virransyöttö 230 V, tehontarve 7,0 W. Maksimissaan 8 langatonta huonetermostaattia. Tarvittaessa enemmän kanavia liitetään haluttu määrä yksiköitä yhteen mukana tulevalla kaapelilla. Toimilaitteet 230 V tai 24 V syöttöjännitteen mukaisesti. Suojausluokka IP 30. koodi tuote termostaatti 107,40 1 koodi tuote kanavainen 162,50 1 koodi tuote vastaanotin 150,00 1 koodi tuote kanavainen 196,90 1 koodi tuote kanavainen 296,90 1

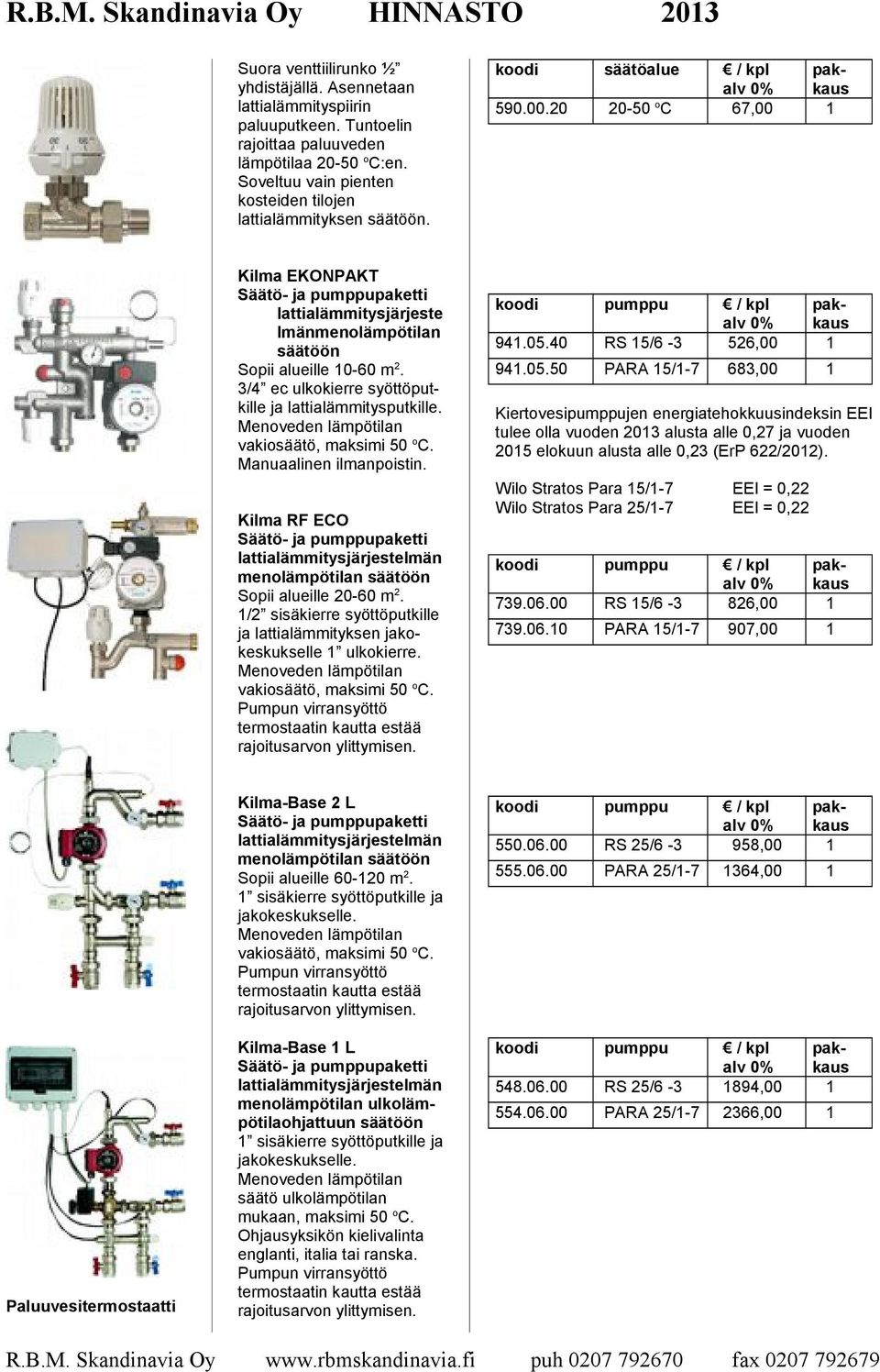

18 Suora venttiilirunko ½ yhdistäjällä. Asennetaan lattialämmityspiirin paluuputkeen. Tuntoelin rajoittaa paluuveden lämpötilaa o C:en. Soveltuu vain pienten kosteiden tilojen lattialämmityksen säätöön. Kilma EKONPAKT Säätö- ja pumppupaketti lattialämmitysjärjeste lmänmenolämpötilan säätöön Sopii alueille m 2. 3/4 ec ulkokierre syöttöputkille ja lattialämmitysputkille. Menoveden lämpötilan vakiosäätö, maksimi 50 o C. Manuaalinen ilmanpoistin. Kilma RF ECO Säätö- ja pumppupaketti lattialämmitysjärjestelmän menolämpötilan säätöön Sopii alueille m 2. 1/2 sisäkierre syöttöputkille ja lattialämmityksen jakokeskukselle 1 ulkokierre. Menoveden lämpötilan vakiosäätö, maksimi 50 o C. Pumpun virransyöttö termostaatin kautta estää rajoitusarvon ylittymisen PARA 15/ ,00 1 Kiertovesipumppujen energiatehokkuusindeksin EEI tulee olla vuoden 2013 alusta alle 0,27 ja vuoden 2015 elokuun alusta alle 0,23 (ErP 622/2012). Wilo Stratos Para 15/1-7 EEI = 0,22 Wilo Stratos Para 25/1-7 EEI = 0, PARA 15/ ,00 1 Paluuvesitermostaatti Kilma-Base 2 L Säätö- ja pumppupaketti lattialämmitysjärjestelmän menolämpötilan säätöön Sopii alueille m 2. 1 sisäkierre syöttöputkille ja jakokeskukselle. Menoveden lämpötilan vakiosäätö, maksimi 50 o C. Pumpun virransyöttö termostaatin kautta estää rajoitusarvon ylittymisen. Kilma-Base 1 L Säätö- ja pumppupaketti lattialämmitysjärjestelmän menolämpötilan ulkolämpötilaohjattuun säätöön 1 sisäkierre syöttöputkille ja jakokeskukselle. Menoveden lämpötilan säätö ulkolämpötilan mukaan, maksimi 50 o C. Ohjausyksikön kielivalinta englanti, italia tai ranska. Pumpun virransyöttö termostaatin kautta estää rajoitusarvon ylittymisen PARA 25/ ,00 1 koodi säätöalue o C 67,00 1 koodi pumppu RS 15/ ,00 1 koodi pumppu RS 15/ ,00 1 koodi pumppu RS 25/ ,00 1 koodi pumppu RS 25/ , PARA 25/ ,00 1

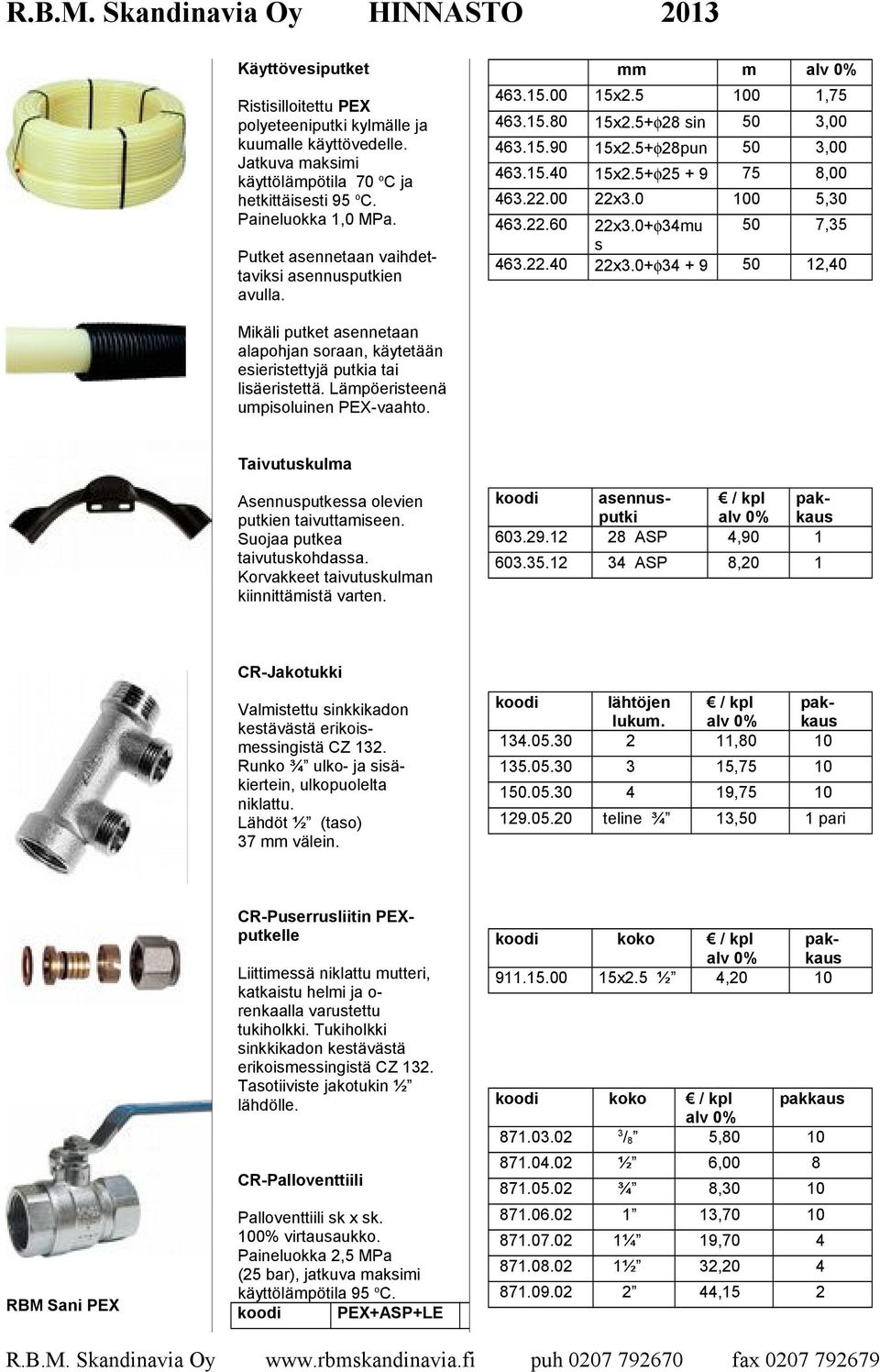

19 Käyttövesiputket Ristisilloitettu PEX polyeteeniputki kylmälle ja kuumalle käyttövedelle. Jatkuva maksimi käyttölämpötila 70 o C ja hetkittäisesti 95 o C. Paineluokka 1,0 MPa. Putket asennetaan vaihdettaviksi asennusputkien avulla. mm m x , x2.5+φ28 sin 50 3, x2.5+φ28pun 50 3, x2.5+φ , x , x3.0+φ34mu 50 7,35 s x3.0+φ ,40 Mikäli putket asennetaan alapohjan soraan, käytetään esieristettyjä putkia tai lisäeristettä. Lämpöeristeenä umpisoluinen PEX-vaahto. Taivutuskulma Asennusputkessa olevien putkien taivuttamiseen. Suojaa putkea taivutuskohdassa. Korvakkeet taivutuskulman kiinnittämistä varten ASP 8,20 1 CR-Jakotukki Valmistettu sinkkikadon kestävästä erikoismessingistä CZ 132. Runko ¾ ulko- ja sisäkiertein, ulkopuolelta niklattu. Lähdöt ½ (taso) 37 mm välein , , teline ¾ 13,50 1 pari RBM Sani PEX Liittimessä niklattu mutteri, katkaistu helmi ja o- renkaalla varustettu tukiholkki. Tukiholkki sinkkikadon kestävästä erikoismessingistä CZ 132. Tasotiiviste jakotukin ½ lähdölle. CR-Palloventtiili Palloventtiili sk x sk. 100% virtausaukko. Paineluokka 2,5 MPa (25 bar), jatkuva maksimi koodi PEX+ASP+LE CR-Puserrusliitin PEXputkelle koodi asennusputki ASP 4,90 1 koodi lähtöjen lukum ,80 10 koodi koko x2.5 ½ 4,20 10 koodi koko / 8 5, ½ 6, ¾ 8, , ¼ 19, ½ 32, ,15 2

20 Runko sinkkikadonkestävää erikoismessinkiä. Omavoimainen 3-tiesekoitusventtiili, jossa seosveden lämpötilan säätöalue o C. Maksimi käyttöpaine 10 bar ja maksimi jatkuva kuuman veden tulolämpötila 85 o C ¾ ,30 RinoxPlusSmart CR Vakiopaineventtiili Vakiopaineventtiili vedelle. Säädetty paine luettavissa jousikupista, mutta voidaan lisätä myös painemittari, jota varten 1/4 sisäkierre. Sisäinen suodatin 800 µm ruostumatonta terästä. Maksimi ensiöpaine 16 bar ja toisiopaine säädettävissä 0,5 5,0 bar. Tehdasasetus 3,0 bar. Sallittu jatkuva maksimi käyttölämpötila 80 o C. koodi koko toisiopaine bar ½ 0,5 5,0 70, ¾ 0,5 5,0 79,20 RinoxDUE CR Vakiopaineventtiili RinoxDue vakiopaineventtiili talotekniiikka-asennuksiin. Vedelle ja ilmalle. Painemittaria varten 1/4 sisäkierre. Maksimi ensiöpaine 16 bar ja toisiopaine säädettävissä 0,5-7,0 bar. Tehdasasetus 3,0 bar. Sallittu jatkuva maksimi käyttölämpötila 80 o C. koodi koko toisiopaine bar ½ 0,5 7,0 56, ¾ 0,5 7,0 66, ,5 7,0 101, ¼ 0,5 7,0 154, ½ 0,5 7,0 215, ,5 7,0 268,25 Termostaattinen sekoitusventtiili käyttövedelle Rinox Vakiopaineventtiili koodi koko toisiopaine bar Rinox FF vakiopaineventtiili ½ 0,8 5,5 87,10 kunnallistekniikkaan. Painemittaria varten 1/ ¾ 0,8 5,5 104,80 sisäkierre ,8 5,5 156,10 Maksimi ensiöpaine 25 bar ¼ 0,8 7,0 200,30 ja toisiopaine säädettävissä 0,8-5,5 bar tai 0,8-7,0 bar ½ 0,8 7,0 291,40 koosta riippuen. Tehdasasetus 3,0 bar. Sallittu jatkuva maksimi käyttölämpötila 80 o C. Koot ½ 2 voidaan toimittaa myös ulkokierreyhdistäjillä, malli Rinox MM ½ 3 4 0,8 7,0 0,8 7,0 0,8 7,0 0,8 7,0 405, , , ,60 koodi yhdistäjän koko uk rungon koko DN ½ 20

21 Magneettinen vedenpehmennin Kalkkipitoisen kovan veden pehmentämiseen. Magneettikenttä kiteyttää mineraalit, jotka poistuvat sakkautumatta vesikalusteiden kautta. Huoltovapaa, koska sähköä tai pehmennyssuoloja ei tarvita. Magneetin voimakkuus 700 gaussia. Maksimi käyttöpaine 10 bar ja veden lämpötila 65 o C. Muoviputkiliitin Suoraliitin UK PE-putkille. Käytettävä yhdessä putkelle sopivan tuliholkin kanssa. Runko ja mutteri valmistettu MS 58 messingistä, niklattu. Tiiviste NBR70. koodi koko Kvs (m 3 /h) ½ 10,20 155, ¾ 14,80 186, ,00 227, ¼ 30,40 332, ½ 63,00 430, ,00 521, ¾ 25 5, , / , / , ,10 4 Muoviputkiliitin Kulmaliitin PE-putkille. Käytettävä yhdessä putkelle sopivan tuliholkin kanssa. Runko ja mutteri valmistettu MS 58 messingistä, niklattu. Tiiviste NBR , , , , ,10 1 Muoviputkiliitin Kulmaliitin UK PE-putkille. Käytettävä yhdessä putkelle sopivan tuliholkin kanssa. Runko ja mutteri valmistettu MS 58 messingistä, niklattu. Tiiviste NBR ¾ 25 7, , / , / , ,40 1 Tukiholkki PE-putkille Tukiholkki PE-putkille. Valmistettu MS 58 messingistä. koodi koko koko B A ½ 20 3,90 10 koodi koko koko A A ,90 5 koodi koko koko B A ½ 20 4,80 10 koodi putki seinämä pak- kaus ,0 2, ,3 2, ,0 4, ,4 6, ,7 6, ,6 8, ,8 12,90 5

22 Yhdistäjä ulkokierteillä. Valmistettu MS 58 messingistä, niklattu ½ 4, ¾ 7, , ¼ 16, ½ 30, ,00 2 Suora yhdistäjä Suora yhdistäjä sisä- ja ulkokierteillä. Valmistettu MS 58 messingistä, niklattu. koodi koko ½ 4, ¾ 7, , ¼ 19, ½ 36, ,10 2 Suora yhdistäjä Kulma yhdistäjä Kulmayhdistäjä sisä- ja ulkokierteillä. Valmistettu MS 58 messingistä. Hattu Valmistettu MS 58 messingistä, niklattu. Mukana ptfe-tiiviste. Tulppa Valmistettu MS 58 messingistä, niklattu. Mukana ptfe-tiiviste. Hattu supistavalla sisäkierteellä Valmistettu MS 58 messingistä, niklattu. Mukana ptfe-tiiviste. 3/8 supistavalla sisäkierteellä. Tulppa supistavalla sisäkierteellä Valmistettu MS 58 messingistä, niklattu. Mukana ptfe-tiiviste. 3/8 supistavalla sisäkierteellä. koodi koko koodi koko ½ 5, ¾ 9, , ¼ 26, ½ 39, , hattu 1 4, tulppa 1 4, hattu 1 x 3/8 5,20 10 koodi malli / koko hattu ¾ 3,20 10 koodi malli / koko tulppa ¾ 4,40 10 koodi malli / koko hattu ¾ x 3/8 4,30 10 koodi malli / koko tulppa ¾ x 3/8 5, tulppa 1 x 3/8 5,55 10

23 Lianerotin Sihti 300 µm ruostumatonta terästä. Runko sk x sk messinkiä MS58. Paineluokka 1,6 MPa (16 bar), maksimi käyttölämpötila 100 o C. Saatavana myös 100 ja 800 µm sihdillä ¾ 6,53 8, ,79 12, ¼ 14,15 24, ½ 23,80 32, ,20 56,20 2 Suodatin puhdistusventtiilillä Runko messinkiä MS µm sihti ruostumatonta terästä AISI 304. Sihdin huuhtelu avaamalla alapuolen venttiiliä. Painemittari 0-16 bar. Paineluokka 1,6 MPa (16 bar), maksimi käyttölämpötila 100 o C. Saatavana myös 300 ja 800 µm sihdillä. Koot 2½ 4 toimitusmyyntinä ¾ 5,80 114, ,55 140, ¼ 14,85 204, ½ 24,40 266, ,10 312,30 1 Magneettisuodatin puhdistusventtiilillä Runko messinkiä MS µm sihti ruostumatonta terästä AISI 304. Neodyymimagneetti, voimakkuus gaussia eli 1,1 teslaa, kerää rautalietteen sihdin pohjalle. Sihdin huuhtelu avaamalla alapuolen venttiiliä. Painemittari 0-16 bar. Paineluokka 1,6 MPa (16 bar), maksimi käyttölämpötila 100 o C ¼ 15,50 241, ½ 24,00 304, ,50 352,50 1 Magneettisuodatin Magnus puhdistusventtiilillä Runko messinkiä MS58. Sihti ruostumatonta terästä AISI 304. Neodyymimagneetti, voimakkuus gaussia eli 1,1 teslaa, kerää rautalietteen sihdin pohjalle. Sihdin huuhtelu avaamalla alapuolen venttiiliä. Paineluokka 1,0 MPa (10 bar), maksimi käyttölämpötila 100 o C. Yläosassa tulpattu 3/8 sisäkierre, mihin voidaan asentaa ilmanpoistin. koodi koko Kvs (m 3 /h) ½ 3,00 5,60 20 koodi koko Kvs (m 3 /h) ½ 3,10 106,70 1 koodi koko Kvs (m 3 /h) ,90 175,50 1 koodi koko Kvs (m 3 /h) /4 9,50 130, ,30 160,00 1

24 Asennus putkilinjaan, jolloin neste kulkee sisällä olevan sihdin läpi. Sihti erottaa nesteessä olevat mikrokuplat. Erottuneet kaasut poistetaan automaattisella ilmanpoistimella. Sihti voidaan tarvittaessa puhdistaa. Maksimi käyttöpaine 6 bar (600 kpa), lämpötila 100 o C. Asennetaan pumpun painepuolelle vaakaputkeen , ¼ 102, ½ 123, ,30 1 Automaattinen Ilmanpoistin, malli Vasa Automaattinen ilmanpoistin. Suuri ilmatila ja ilmanpoistotehokkuus. Maksimi käyttöpaine 6 bar (600 kpa), lämpötila 100 o C. Asennetaan pumpun painepuolelle. koodi koko / 8 20, / 2 20, / 4 22, ,80 10 Automaattinen ilmanpoistin, malli Miniluft Automaattinen ilmanpoistin. Maksimi käyttöpaine 6 bar (600 kpa), lämpötila 100 o C. koodi koko / 8 10, / 2 10,40 10 Ilmanpoistimen tarkastusventtiili Automaattisten ilmanpoistimien mallien Vasa ja Miniluft tarkastusventtiili. Maksimi käyttöpaine 6 bar (600 kpa), lämpötila 100 o C. koodi koko / 8 3, / 2 4,05 10 Automaattinen ilmanerotin, malli Sas Automaattinen ilmanpoistin Automaattinen ilmanpoistin. Maksimi käyttöpaine 6 bar (600 kpa), lämpötila 100 o C. Tuotannosta poistuva malli. koodi koko koodi koko / 8 8,00 10 tuotannosta poistuva malli

25 Painemittari Kytkentää varten 1/4 ulkokierre alta. - halkaisija 50 mm - paine 0-4 bar tai 0-10 bar Sallittu jatkuva maksimi käyttölämpötila 80 o C ,90 1 Painemittari Kytkentää varten 1/4 ulkokierre takaa. - halkaisija 50 mm - paine 0-4 bar tai 0-10 bar Sallittu jatkuva maksimi käyttölämpötila 80 o C ,90 1 Yhdistetty lämpö- ja painemittari Kytkentää varten takana yhde 1/2 ulkokierre. - halkaisija 80 mm - paine 0-4 bar - lämpötila o C Sallittu jatkuva maksimi käyttölämpötila 80 o C. koodi paine / lämpötila bar / o C koodi paine bar ,90 1 koodi paine bar , ,45 1 Yksisuuntaventtiili Runko messinkiä MS58 sisäkiertein, jousi ruostumatonta terästä. Voidaan käyttää pohjaventtiilinä yhdessä erillisen sihdin kanssa. Maksimi käyttölämpötila 90 o C ja maksimi käyttöpaine 16 bar. koodi koko ½ 7, ¾ 10, , ¼ 19, ½ 26, ,90 2 Yksisuuntaventtiili Runko messinkiä MS58 ulkokiertein, jousi ruostumatonta terästä. Maksimi käyttölämpötila 90 o C ja maksimi käyttöpaine 16 bar. Erillinen RST-sihti Erillinen sihti ruostumatonta terästä AISI 304, rungossa ulkokierre. Maksimi käyttölämpötila 90 o C. koodi koko ½ 8, ¾ 11, ,70 10 koodi koko ½ 1, ¾ 1, , ¼ 2, ½ 3, ,10 2

26 Varoventtiili sisäkierteillä. Runko messinkiä MS58, jousi ruostumatonta terästä. Käyttölämpötila 5 90 o C. CE-hyväksytty 97/23/EC, tarkastuslaitos Pakkaus 1 kpl. Varoventtiili vedelle Varoventtiili sisä- ja ulkokierteillä. Runko messinkiä MS58, jousi ruostumatonta terästä. Käyttölämpötila 5 90 o C. CE-hyväksytty 97/23/EC, tarkastuslaitos Pakkaus 1 kpl. Varoventtiili vedelle painemittarilla ½ / 2,5 bar 11, ½ / 6,0 bar 11, ½ / 10,0 bar 15, ¾ / 1,5 bar 14, ¾ / 2,5 bar 14, ¾ / 3,5 bar 14, ¾ / 6,0 bar 14, ¾ / 10,0 bar 18,20 koodi koko / avautumispaine ½ / 1,5 bar 10, ½ / 2,0 bar 10, ½ / 2,5 bar 10, ½ / 6,0 bar 10, ½ / 10,0 bar 15,75 Varoventtiili sisäkierteillä. Painemittarin näyttö kpa tai kpa. Runko messinkiä MS58, jousi ruostumatonta terästä. Käyttölämpötila 5 90 o C. CE-hyväksytty 97/23/EC, tarkastuslaitos Pakkaus 1 kpl. koodi koko / avautumispaine/ painemittarin näyttö ½ / 1,5 bar / kpa ½ / 10,0 bar / kpa 20,15 24,00 Varoventtiili vedelle Varoventtiili suojaa suljet-tuja lämmitys- ja jäähdytys-järjestelmiä ylipaineelta. Varoventtiiliryhmä Varoventtiili ½ avautumispaine 150 kpa tai 300 kpa, automaattinen ilmanpoistin 3/8 tarkastusventtiilillä ja painemittari kpa. Leveys 170 mm, korkeus 160 mm ja syvyys 60 mm. Kytkentä järjestelmään 1. Maksimi käyttölämpötila 90 o C. Varoventtiili- ja paisuntaryhmä seinätelineellä Varoventtiiliryhmä 150 kpa tai 300 kpa, jossa lisäksi paisunta-astialle ¾ tarkastusventtiili yhdistäjällä ja seinäteline. Paisunta-astian maksimihalkaisija Dmax = 450 mm. Leveys 270 mm, korkeus 250 mm ja syvyys 85 mm. Kytkentä järjestelmään 3/4. Maksimi käyttölämpötila 90 o C. koodi koko / avautumispaine ½ / 1,5 bar ½ / 2,0 bar koodi koko varoventtiili ,5 bar 82, ,0 bar 82,00 koodi tuote lämmöneriste ryhmälle 16,50 koodi koko varoventtiili ¾ 1,5 bar 148, ¾ 3,0 bar 148,00

27 RBM Tita-Fix monikerrosputket PERT / Alumiini / PERT Käyttövesi-, lämmitys- ja jäähdytysjärjestelmiin. Valmistus standardin EN ISO mukaisesti. Paineluokka 10 bar, jatkuva maksimi käyttölämpötila 70 o C ja hetkittäisesti 95 o C. Sisä- ja ulkokerros lämpöä ja painetta kestävästä polyeteenistä (RT = Raised Temperature) ja välissä happitiivis alumiinikerros. Pinta-asennukseen sopiva valkoinen valmis pinta ja salkoina saatavat putket. Asennusputkessa Tita-Fix monikerrosputket voidaan asentaa vaihtokelpoisena piiloasennuksena. Katso putket sivulta 5. koodi koko kieppi / m / salko x2.0 kieppi 100 2, x2.0 kieppi 250 2, x2.0 kieppi 500 2, x2.0 kieppi 100 3, x3.0 kieppi 50 6, x3.0 kieppi 50 10, x2.0 salko 4 3, x2.0 salko 4 4, x3.0 salko 4 7, x3.0 salko 4 12, x3.5 salko (* 4 21, x4.0 salko (* 4 30, x4.5 salko (* 4 40,90 (* putken materiaalina PE-Xc / Alumiini / PE-Xc Mikäli putket asennetaan jäähdytysjärjestelmiin, tulee käyttää eristettyjä putkia. Putkien liittäminen monikerrosputkille tarkoitetuilla puserrusliittimillä tai Tita-Fix puristusliittimillä. koodi eristetty putki kieppi / m x2.0 + LE10mm 50 4, x2.0 + LE10mm 50 5, x3.0 + LE10mm 50 9, x3.0 + LE10mm 25 17,25 Tita-Fix Puristusliitin yhdistäjällä, sisäkierre Monikerrosputkelle. Runko messinkiä, puristusholkki ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi Tita-Fix Puristusliitin suora Monikerrosputkelle. Runko messinkiä, puristusholkki ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi koodi koko A koko B ½ SK 16 9,10 10 taso ¾ EC 16 11, ¾ EC 20 12, ¾ EC 26 14,60 10 koodi koko A , , , , , , ,30 3

28 Tita-Fix Puristusliitin suora, sisäkierre Monikerrosputkelle. Runko messinkiä, puristusholkki ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi ½ SK 6, ¾ SK 8, ¾ SK 10, SK 13, SK 14, SK 15, / 4 SK 21, / 2 SK 32, SK 42,70 1 Tita-Fix Puristusliitin suora, ulkokierre Monikerrosputkelle. Runko messinkiä, puristusholkki ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi ½ UK 4, ½ UK 5, ¾ UK 8, ¾ UK 8, UK 9, UK 11, / 4 UK 22, / 2 UK 33, UK 51,00 1 Tita-Fix Puristusliitin kulma Monikerrosputkelle. Runko messinkiä, puristusholkki ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi koodi koko A , , , , , , ,30 1 Tita-Fix Puristusliitin kulma, sisäkierre Monikerrosputkelle. Runko messinkiä, puristusholkki ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi koodi koko A B ½ SK 5,85 10 koodi koko A B / 8 UK 4,60 10 koodi koko A B ½ SK 6, ½ SK 8, ¾ SK 11, ¾ SK 12, SK 17, / 4 SK 27, / 2 SK 43,20 1

29 Monikerrosputkelle. Runko messinkiä, puristusholkki ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi Tita-Fix Puristusliitin T-haara Monikerrosputkelle. Runko messinkiä, puristusholkki ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi Tita-Fix Puristusliitin T- haara, keskellä sisäkierre Monikerrosputkelle. Runko messinkiä, puristusholkki ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi ½ UK 7, ¾ UK 10, ¾ UK 11, UK 17, / 4 UK 32,00 5 koodi koko A , , , , , , , ½ SK 12, ¾ SK 14, ¾ SK 17, ¾ SK 22, SK 22, SK 30, / 4 SK 38, SK 48,55 4 Tita-Fix Puristusliitin kulma, ulkokierre Tita-Fix Puristusliitin T- haara, päädyssä sisäkierre Monikerrosputkelle. Runko messinkiä, puristusholkki ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi Tita-Fix Puristusliitin T- haara, keskellä ulkokierre Monikerrosputkelle. Runko messinkiä, puristusholkki ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi koodi koko A B ½ UK ½ SK 12, ¾ SK 14, ¾ SK 17, SK 22,50 5 koodi koko A B ½ SK 10,00 10 koodi koko koko A B ½ SK 10,00 10 koodi koko A B ½ UK 10, ½ UK 12, ¾ UK 14, ¾ UK 15, UK 18, ¾ UK 20, UK 22, UK 31, / 4 UK 33,00 5

30 ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi , , , , , , , , ,40 1 Tita-Fix Puristusliitin T- haara, supistava haara Monikerrosputkelle. Runko messinkiä, puristusholkki ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi , , , , , , , , , , ,00 1 Tita-Fix Puristusliitin T- haara, supistava pääty Monikerrosputkelle. Runko messinkiä, puristusholkki ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi , , , , ,90 5 Tita-Fix Puristusliitin suora, supistava Monikerrosputkelle. Runko messinkiä, puristusholkki Tita-Fix Puristusliitin T- haara, supistava haara ja pääty Monikerrosputkelle. Runko messinkiä, puristusholkki ruostumatonta terästä, PErengas estää alumiinin ja messingin kosketuksen. Paineluokka 1,0 MPa (10 bar), jatkuva maksimi koodi koko A koko B koodi koko koko A B ,40 10 koodi koko koko A B ,15 10 koodi koko koko A B , , , , , ,80 10
