Sekoitusryhmä TMix M Tuotenro: 51221

Transkriptio

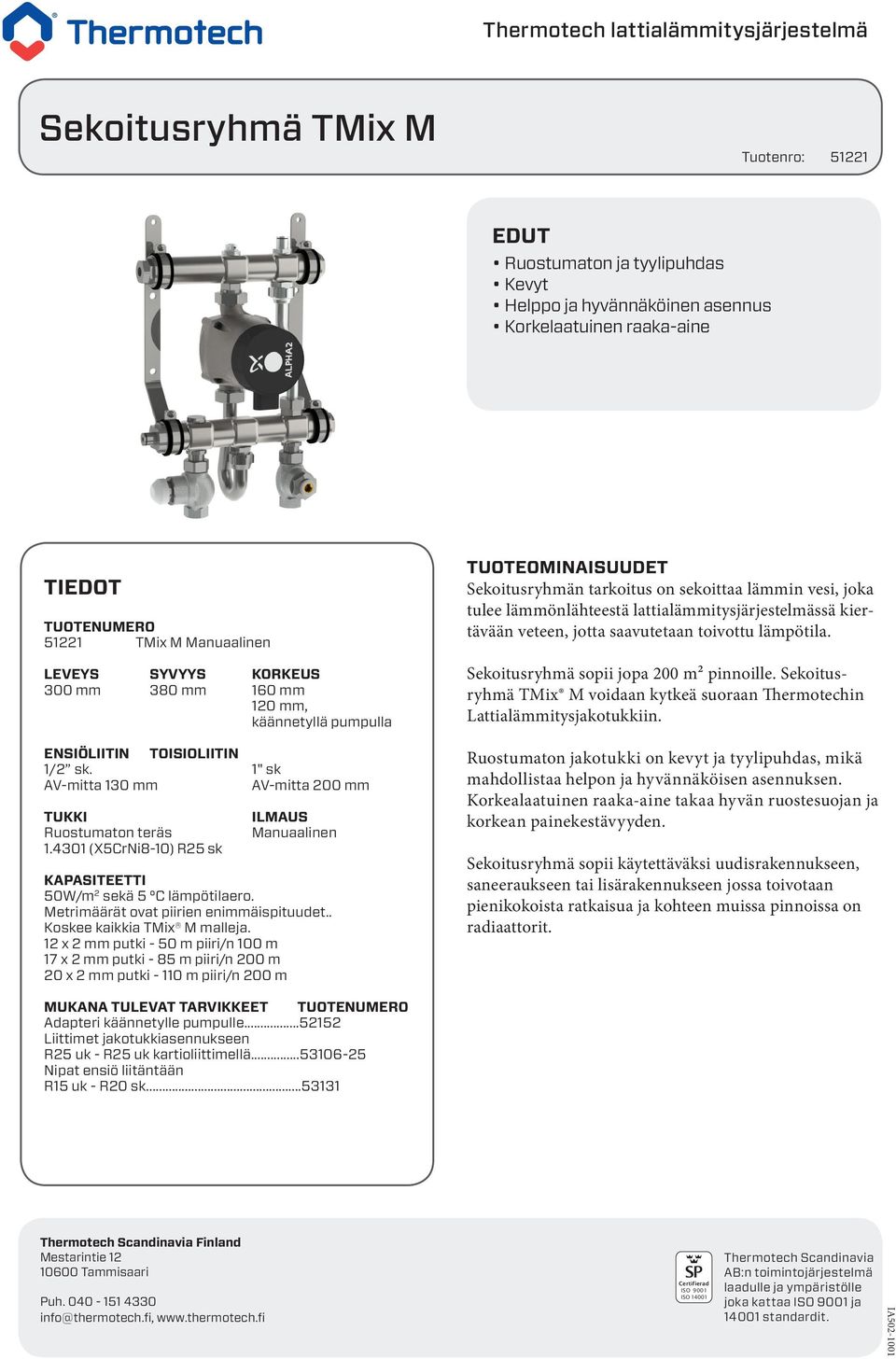

1 Sekoitusryhmä TMix M Tuotenro: 5 EDUT Ruostumaton ja tyylipuhdas Kevyt Helppo ja hyvännäköinen asennus Korkelaatuinen raaka-aine TIEDOT TUOTENUMERO 5 TMix M Manuaalinen LEVEYS SYVYYS KORKEUS 300 mm 380 mm 60 mm 0 mm, käännetyllä pumpulla ENSIÖLIITIN TOISIOLIITIN / sk. " sk AV-mitta 30 mm AV-mitta 00 mm TUKKI Ruostumaton teräs.430 (X5CrNi8-0) R5 sk ILMAUS Manuaalinen KAPASITEETTI 50W/m sekä 5 C lämpötilaero. Metrimäärät ovat piirien enimmäispituudet.. Koskee kaikkia TMix M malleja. x mm putki - 50 m piiri/n 00 m 7 x mm putki - 85 m piiri/n 00 m 0 x mm putki - 0 m piiri/n 00 m TUOTEOMINAISUUDET Sekoitusryhmän tarkoitus on sekoittaa lämmin vesi, joka tulee lämmönlähteestä lattialämmitysjärjestelmässä kiertävään veteen, jotta saavutetaan toivottu lämpötila. Sekoitusryhmä sopii jopa 00 m² pinnoille. Sekoitusryhmä TMix M voidaan kytkeä suoraan Thermotechin Lattialämmitysjakotukkiin. Ruostumaton jakotukki on kevyt ja tyylipuhdas, mikä mahdollistaa helpon ja hyvännäköisen asennuksen. Korkealaatuinen raaka-aine takaa hyvän ruostesuojan ja korkean painekestävyyden. Sekoitusryhmä sopii käytettäväksi uudisrakennukseen, saneeraukseen tai lisärakennukseen jossa toivotaan pienikokoista ratkaisua ja kohteen muissa pinnoissa on radiaattorit. MUKANA TULEVAT TARVIKKEET TUOTENUMERO Adapteri käännetylle pumpulle...55 Liittimet jakotukkiasennukseen R5 uk - R5 uk kartioliittimellä Nipat ensiö liitäntään R5 uk - R0 sk Thermotech Scandinavia Finland Mestarintie 0600 Tammisaari Puh info@thermotech.fi, Certifierad ISO 900 ISO 400 Thermotech Scandinavia AB:n toimintojärjestelmä laadulle ja ympäristölle joka kattaa ISO 900 ja 400 standardit. IA50-00

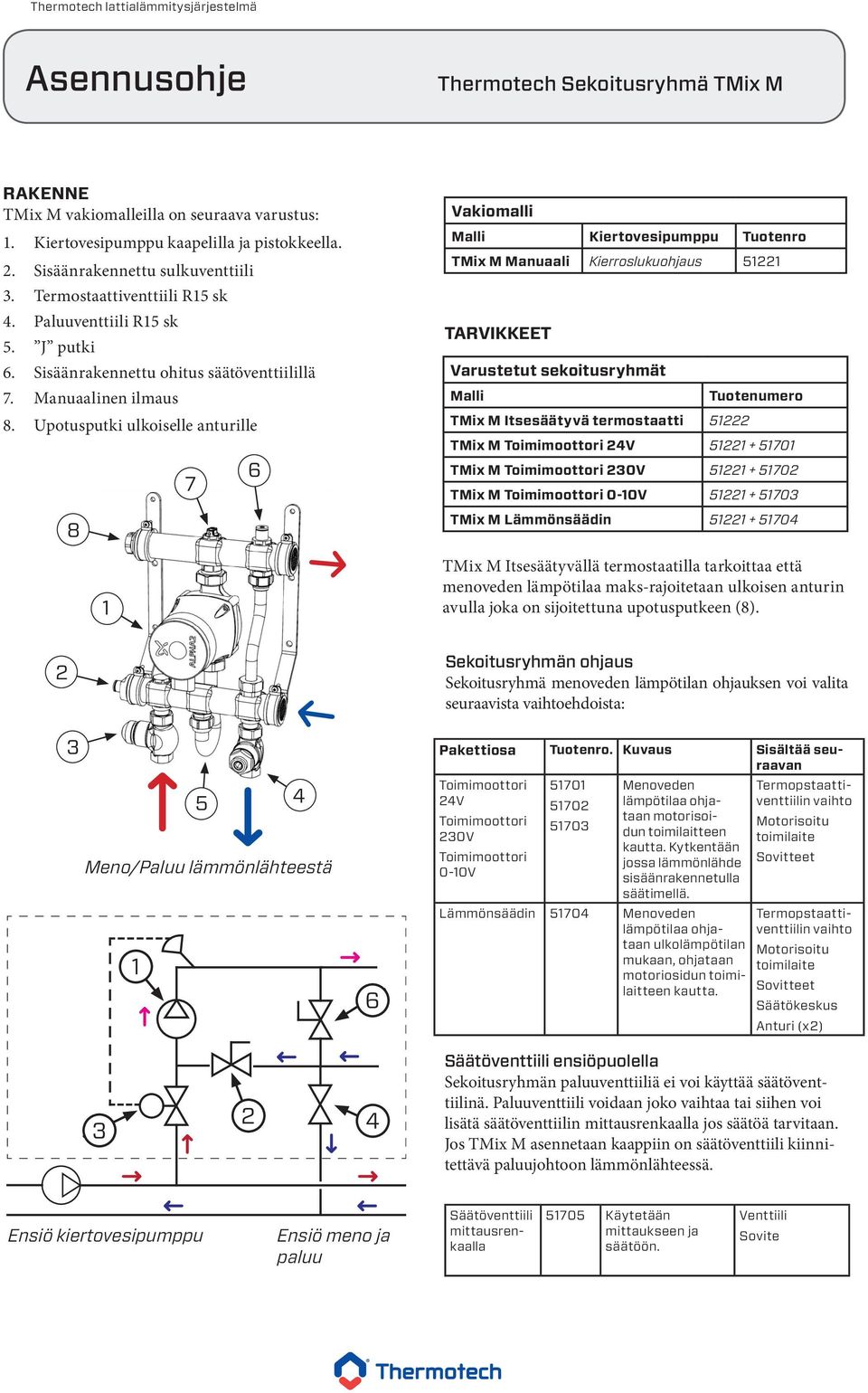

2 RAKENNE TMix M vakiomalleilla on seuraava varustus:. Kiertovesipumppu kaapelilla ja pistokkeella.. Sisäänrakennettu sulkuventtiili 3. Termostaattiventtiili R5 sk 4. Paluuventtiili R5 sk 5. J putki 6. Sisäänrakennettu ohitus säätöventtiilillä 7. Manuaalinen ilmaus 8. Upotusputki ulkoiselle anturille Vakiomalli Malli Kiertovesipumppu Tuotenro TMix M Manuaali Kierroslukuohjaus 5 TARVIKKEET Varustetut sekoitusryhmät Malli TMix M Itsesäätyvä termostaatti 5 Tuotenumero TMix M Toimimoottori 4V TMix M Toimimoottori 30V TMix M Toimimoottori 0-0V TMix M Lämmönsäädin TMix M Itsesäätyvällä termostaatilla tarkoittaa että menoveden lämpötilaa maks-rajoitetaan ulkoisen anturin avulla joka on sijoitettuna upotusputkeen (8) Meno/Paluu lämmönlähteestä 6 Sekoitusryhmän ohjaus Sekoitusryhmä menoveden lämpötilan ohjauksen voi valita seuraavista vaihtoehdoista: Pakettiosa Tuotenro. Kuvaus Sisältää seuraavan Toimimoottori 4V Toimimoottori 30V Toimimoottori 0-0V Menoveden lämpötilaa ohjataan motorisoidun toimilaitteen kautta. Kytkentään jossa lämmönlähde sisäänrakennetulla säätimellä. Lämmönsäädin 5704 Menoveden lämpötilaa ohjataan ulkolämpötilan mukaan, ohjataan motoriosidun toimilaitteen kautta. Termopstaattiventtiilin vaihto Motorisoitu toimilaite Sovitteet Termopstaattiventtiilin vaihto Motorisoitu toimilaite Sovitteet Säätökeskus Anturi (x) 3 4 Säätöventtiili ensiöpuolella Sekoitusryhmän paluuventtiiliä ei voi käyttää säätöventtiilinä. Paluuventtiili voidaan joko vaihtaa tai siihen voi lisätä säätöventtiilin mittausrenkaalla jos säätöä tarvitaan. Jos TMix M asennetaan kaappiin on säätöventtiili kiinnitettävä paluujohtoon lämmönlähteessä. Ensiö kiertovesipumppu Ensiö meno ja paluu Säätöventtiili mittausrenkaalla 5705 Käytetään mittaukseen ja säätöön. Venttiili Sovite

3 SÄHKÖVASTUS TMix M voidaan varustaa 350 W sähkövastuksella kausina kun ensiö lämmönlähde on suljettuna. Sähkövastuksen tarkoitus on ylläpitää mukavuuslämpöä lattioissa (jopa m pinnoille(9 W/m )). TMix M sähkövastuksella voi myös lämmittää jopa 7,5 m (50 W/m ) pintoja. TMix M sähkövastuksella on tarkoitettu käytettäväksi klinkkerilattioissa ja ylläpitää lattiaa 5 ±,5 C keskilämpötilalla. Mainitut lämpötilat koskevat valettuja lattialämmityspiirejä joiden AV-mitta on maksimissaan 00 mm. Sähkövastus aktivoituu kun menovedenlämpötila sekoitusryhmästä alittaa 5 C, esimerkiksi jos kaukolämpö suljetaan. Tarkista että ensiö kiertovesipumppu pysähtyy jos ensiö lämmönlähde suljetaan. Tämä tapahtuu useimmiten automaattisesti. SIIRTO OIKEALLE PUOLELLE Sekoitusryhmä toimitetaan vakiona tarkoitettuna jakotukin vasemmanpuoleiseen asennukseen, mutta voidaan seuraavan ohjeen avulla muuttaa oikeapuoleiseksi:. Irrota pumppu (), J putki (5), ohitus (6) ja ensiöpuolen venttiilit (3 + 4).. Irroita tukit konsoleista. 3. Käännä tukit Kiinnitä tukit takaisin konsoleihin. 5. Käännä pumppu (), "J"- putki (5), ohitus (6) ja ensiö puolen liittimet (3 + 4) oikeaan tilaan. 6. Kiristä mutterit Katso osat sivulta. A Sekoitusryhmän menopuoli suljetaan asettamalla itsesäätyvä termostaatti tai huonetermostaatti minimi arvoon jos pumppu ei pysähdy automaattisesti. Kausina kun sähkövastuksen on tarkoitus ylläpitää mukavuuslämpöä esim. kylpyhuoneessa on muiden huoneiden termostaatit joita sekoitusryhmä palevelee, asetettava minimi arvoihin. Pakettiosa Tuotenro. Kuvaus Sisältää seuraavan Sähkövastus 57 Paketti sähkövastuksen kytkemiseen sekoitusryhmä TMix M Sähkövastus 350W Turvaventtiili B Sähkövastuksen asennus suoritetaan seuraavasti: A. Irroita manuaalinen ilmausventtiili ja laita tilalle mukana tuleva turvaventtiili (). B. Irroita upotusputki ylemmästä tukista ja laita tilalle sähkövastus (). C

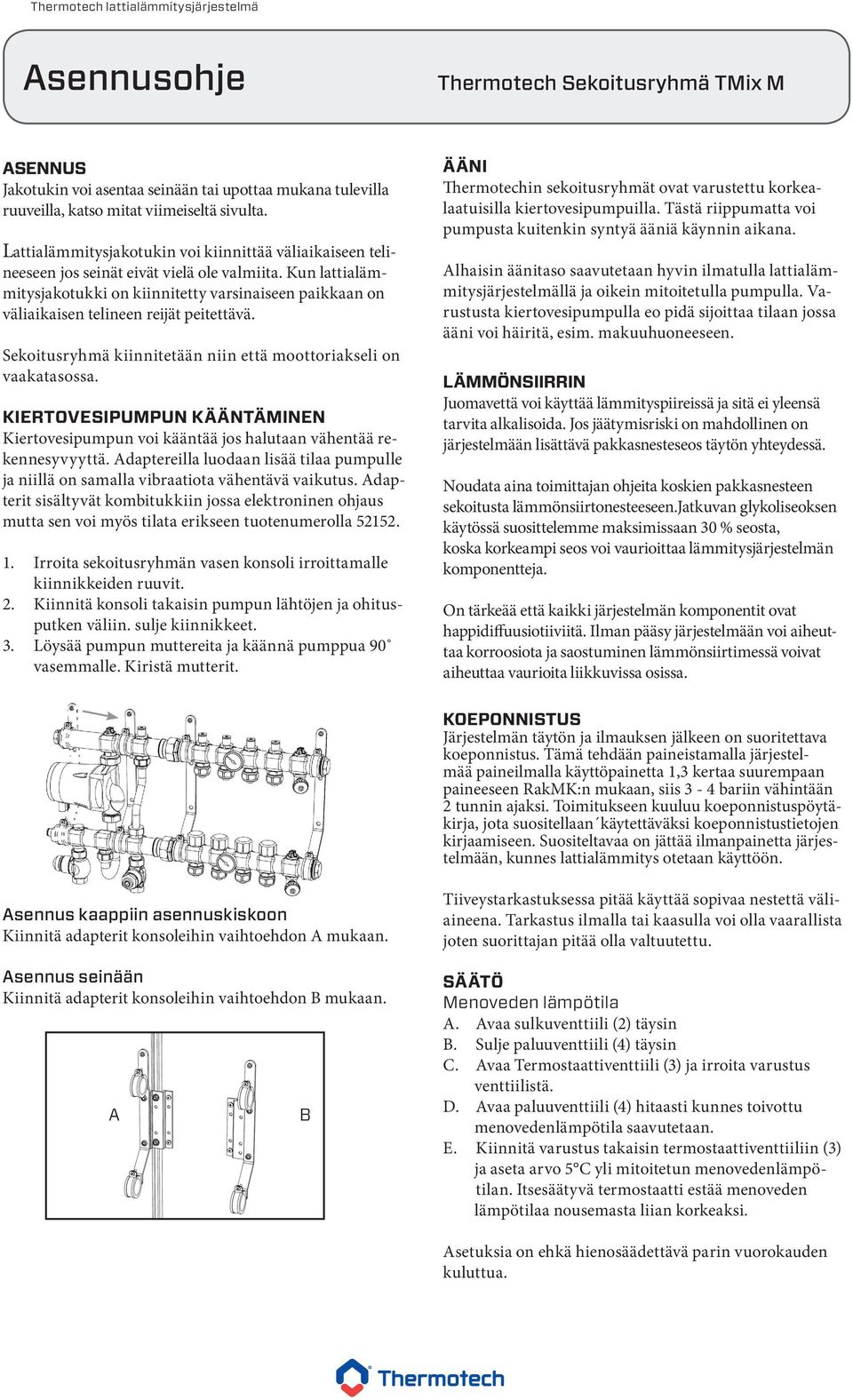

4 ASENNUS Jakotukin voi asentaa seinään tai upottaa mukana tulevilla ruuveilla, katso mitat viimeiseltä sivulta. Lattialämmitysjakotukin voi kiinnittää väliaikaiseen telineeseen jos seinät eivät vielä ole valmiita. Kun lattialämmitysjakotukki on kiinnitetty varsinaiseen paikkaan on väliaikaisen telineen reijät peitettävä. Sekoitusryhmä kiinnitetään niin että moottoriakseli on vaakatasossa. KIERTOVESIPUMPUN KÄÄNTÄMINEN Kiertovesipumpun voi kääntää jos halutaan vähentää rekennesyvyyttä. Adaptereilla luodaan lisää tilaa pumpulle ja niillä on samalla vibraatiota vähentävä vaikutus. Adapterit sisältyvät kombitukkiin jossa elektroninen ohjaus mutta sen voi myös tilata erikseen tuotenumerolla 55.. Irroita sekoitusryhmän vasen konsoli irroittamalle kiinnikkeiden ruuvit.. Kiinnitä konsoli takaisin pumpun lähtöjen ja ohitusputken väliin. sulje kiinnikkeet. 3. Löysää pumpun muttereita ja käännä pumppua 90 vasemmalle. Kiristä mutterit. ÄÄNI Thermotechin sekoitusryhmät ovat varustettu korkealaatuisilla kiertovesipumpuilla. Tästä riippumatta voi pumpusta kuitenkin syntyä ääniä käynnin aikana. Alhaisin äänitaso saavutetaan hyvin ilmatulla lattialämmitysjärjestelmällä ja oikein mitoitetulla pumpulla. Varustusta kiertovesipumpulla eo pidä sijoittaa tilaan jossa ääni voi häiritä, esim. makuuhuoneeseen. LÄMMÖNSIIRRIN Juomavettä voi käyttää lämmityspiireissä ja sitä ei yleensä tarvita alkalisoida. Jos jäätymisriski on mahdollinen on järjestelmään lisättävä pakkasnesteseos täytön yhteydessä. Noudata aina toimittajan ohjeita koskien pakkasnesteen sekoitusta lämmönsiirtonesteeseen.jatkuvan glykoliseoksen käytössä suosittelemme maksimissaan 30 % seosta, koska korkeampi seos voi vaurioittaa lämmitysjärjestelmän komponentteja. On tärkeää että kaikki järjestelmän komponentit ovat happidiffuusiotiiviitä. Ilman pääsy järjestelmään voi aiheuttaa korroosiota ja saostuminen lämmönsiirtimessä voivat aiheuttaa vaurioita liikkuvissa osissa. KOEPONNISTUS Järjestelmän täytön ja ilmauksen jälkeen on suoritettava koeponnistus. Tämä tehdään paineistamalla järjestelmää paineilmalla käyttöpainetta,3 kertaa suurempaan paineeseen RakMK:n mukaan, siis 3-4 bariin vähintään tunnin ajaksi. Toimitukseen kuuluu koeponnistuspöytäkirja, jota suositellaan käytettäväksi koeponnistustietojen kirjaamiseen. Suositeltavaa on jättää ilmanpainetta järjestelmään, kunnes lattialämmitys otetaan käyttöön. Asennus kaappiin asennuskiskoon Kiinnitä adapterit konsoleihin vaihtoehdon A mukaan. Asennus seinään Kiinnitä adapterit konsoleihin vaihtoehdon B mukaan. A B Tiiveystarkastuksessa pitää käyttää sopivaa nestettä väliaineena. Tarkastus ilmalla tai kaasulla voi olla vaarallista joten suorittajan pitää olla valtuutettu. SÄÄTÖ Menoveden lämpötila A. Avaa sulkuventtiili () täysin B. Sulje paluuventtiili (4) täysin C. Avaa Termostaattiventtiili (3) ja irroita varustus venttiilistä. D. Avaa paluuventtiili (4) hitaasti kunnes toivottu menovedenlämpötila saavutetaan. E. Kiinnitä varustus takaisin termostaattiventtiiliin (3) ja aseta arvo 5 C yli mitoitetun menovedenlämpötilan. Itsesäätyvä termostaatti estää menoveden lämpötilaa nousemasta liian korkeaksi. Asetuksia on ehkä hienosäädettävä parin vuorokauden kuluttua.

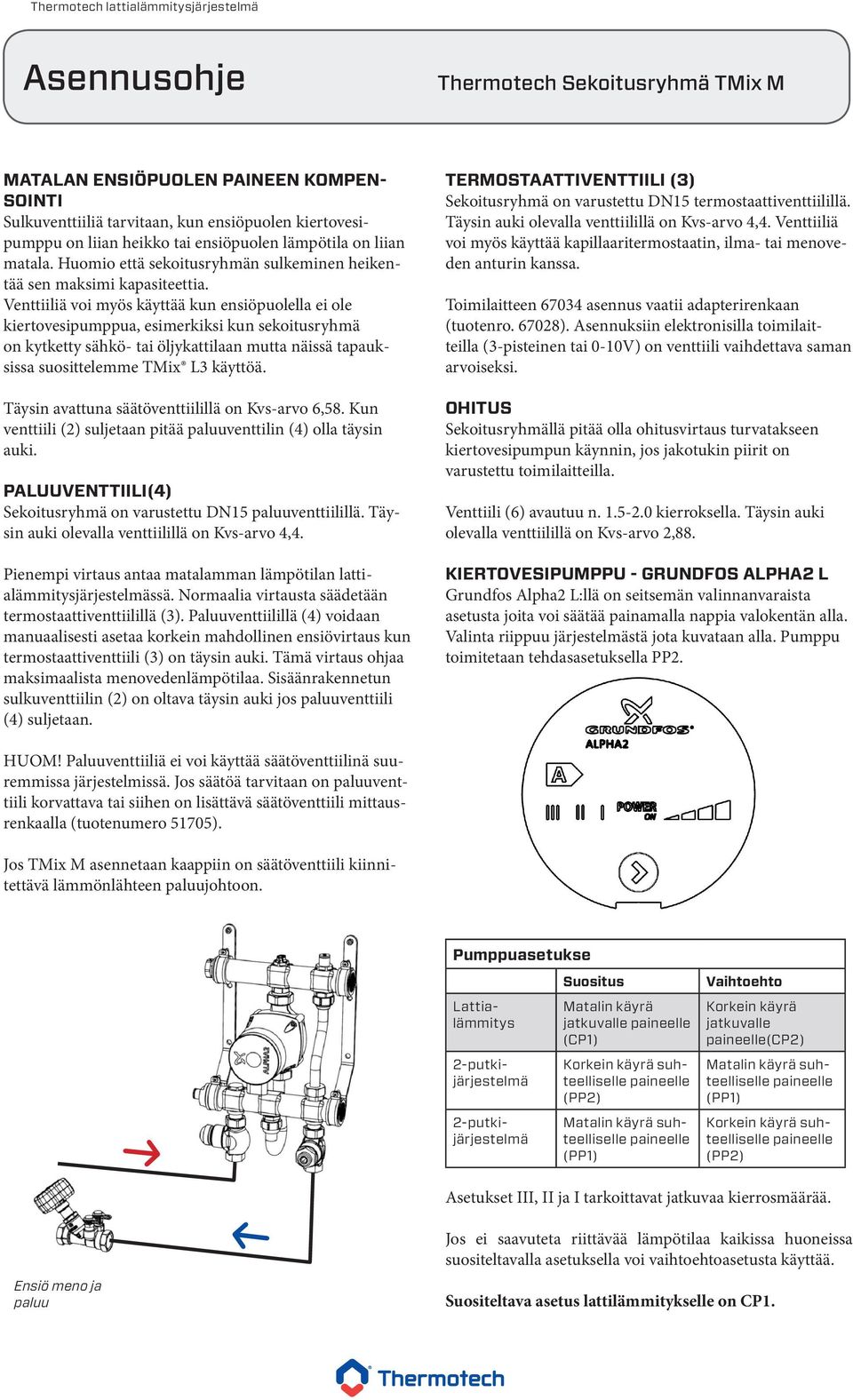

5 MATALAN ENSIÖPUOLEN PAINEEN KOMPEN- SOINTI Sulkuventtiiliä tarvitaan, kun ensiöpuolen kiertovesipumppu on liian heikko tai ensiöpuolen lämpötila on liian matala. Huomio että sekoitusryhmän sulkeminen heikentää sen maksimi kapasiteettia. Venttiiliä voi myös käyttää kun ensiöpuolella ei ole kiertovesipumppua, esimerkiksi kun sekoitusryhmä on kytketty sähkö- tai öljykattilaan mutta näissä tapauksissa suosittelemme TMix L3 käyttöä. Täysin avattuna säätöventtiilillä on Kvs-arvo 6,58. Kun venttiili () suljetaan pitää paluuventtilin (4) olla täysin auki. PALUUVENTTIILI(4) Sekoitusryhmä on varustettu DN5 paluuventtiilillä. Täysin auki olevalla venttiilillä on Kvs-arvo 4,4. Pienempi virtaus antaa matalamman lämpötilan lattialämmitysjärjestelmässä. Normaalia virtausta säädetään termostaattiventtiilillä (3). Paluuventtiilillä (4) voidaan manuaalisesti asetaa korkein mahdollinen ensiövirtaus kun termostaattiventtiili (3) on täysin auki. Tämä virtaus ohjaa maksimaalista menovedenlämpötilaa. Sisäänrakennetun sulkuventtiilin () on oltava täysin auki jos paluuventtiili (4) suljetaan. TERMOSTAATTIVENTTIILI (3) Sekoitusryhmä on varustettu DN5 termostaattiventtiilillä. Täysin auki olevalla venttiilillä on Kvs-arvo 4,4. Venttiiliä voi myös käyttää kapillaaritermostaatin, ilma- tai menoveden anturin kanssa. Toimilaitteen asennus vaatii adapterirenkaan (tuotenro. 6708). Asennuksiin elektronisilla toimilaitteilla (3-pisteinen tai 0-0V) on venttiili vaihdettava saman arvoiseksi. OHITUS Sekoitusryhmällä pitää olla ohitusvirtaus turvatakseen kiertovesipumpun käynnin, jos jakotukin piirit on varustettu toimilaitteilla. Venttiili (6) avautuu n kierroksella. Täysin auki olevalla venttiilillä on Kvs-arvo,88. KIERTOVESIPUMPPU - GRUNDFOS ALPHA L Grundfos Alpha L:llä on seitsemän valinnanvaraista asetusta joita voi säätää painamalla nappia valokentän alla. Valinta riippuu järjestelmästä jota kuvataan alla. Pumppu toimitetaan tehdasasetuksella PP. HUOM! Paluuventtiiliä ei voi käyttää säätöventtiilinä suuremmissa järjestelmissä. Jos säätöä tarvitaan on paluuventtiili korvattava tai siihen on lisättävä säätöventtiili mittausrenkaalla (tuotenumero 5705). Jos TMix M asennetaan kaappiin on säätöventtiili kiinnitettävä lämmönlähteen paluujohtoon. Pumppuasetukse Lattialämmitys -putkijärjestelmä -putkijärjestelmä Suositus Matalin käyrä jatkuvalle (CP) Korkein käyrä suhteelliselle (PP) Matalin käyrä suhteelliselle (PP) Vaihtoehto Korkein käyrä jatkuvalle (CP) Matalin käyrä suhteelliselle (PP) Korkein käyrä suhteelliselle (PP) Asetukset III, II ja I tarkoittavat jatkuvaa kierrosmäärää. Ensiö meno ja paluu Jos ei saavuteta riittävää lämpötilaa kaikissa huoneissa suositeltavalla asetuksella voi vaihtoehtoasetusta käyttää. Suositeltava asetus lattilämmitykselle on CP.

6 PUMPPUKÄYRÄSTÖ PUMPUN TEKNISET TIEDOT GRUNDFOS ALPHA l 5/60 30 Kierroslukuohjattu 6 m pumppu ALPHA L Hz H (m) 6 ALPHA L , 50 Hz Pumpad media = Vatten Mediatemperatur = 60 C Densitet = 983. kg/m³ Tuotettu teho, W Nimellisjännite F~30 V(A) ,05-0, CP HUOLTOAUKKO Jos varustus uppoasennetaan on huolto- tai vaihtoaukon oltava vähintään yhtä iso kuin tuotteen ulkomitat. 3 CP Painehäviö (m) Virtaus (m 3 /h) PP PP P (W) I II III Q(m³/h) 40 MITAT N 0Mitta Koko (mm) A B 45 0 C 00 D 00 E 95 F 355 G 65 H 60 0 (käännetty pumppu adaptereilla) I 30 J Suos. min. 490 K 30 L 380 M Suos. min 30 N Suos. min 0 (50 itsesäätyvän termostaatin asennukseen) Utskriven från Grundfos CAPS H G I 3 / F 354 M D J 485 A C B K E 95 L 38 Paino 5,3 kg UNLESS OTHERWISE SPECIFIED: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: LINEAR: ANGULAR: FINISH: DEBUR AND BREAK SHAR EDGES NAME SIGNATURE DATE Oikeudet muutoksiin ilman ennakkoilmoitusta pidätetään. Uusimmat versiot asennusohjeistamme löytyvät kotisivuiltamme Painovirhevarauksella. DRAWN Jens Edbladh CHK'D APPV'D MFG Q.A MATERIAL: WEIGHT:
