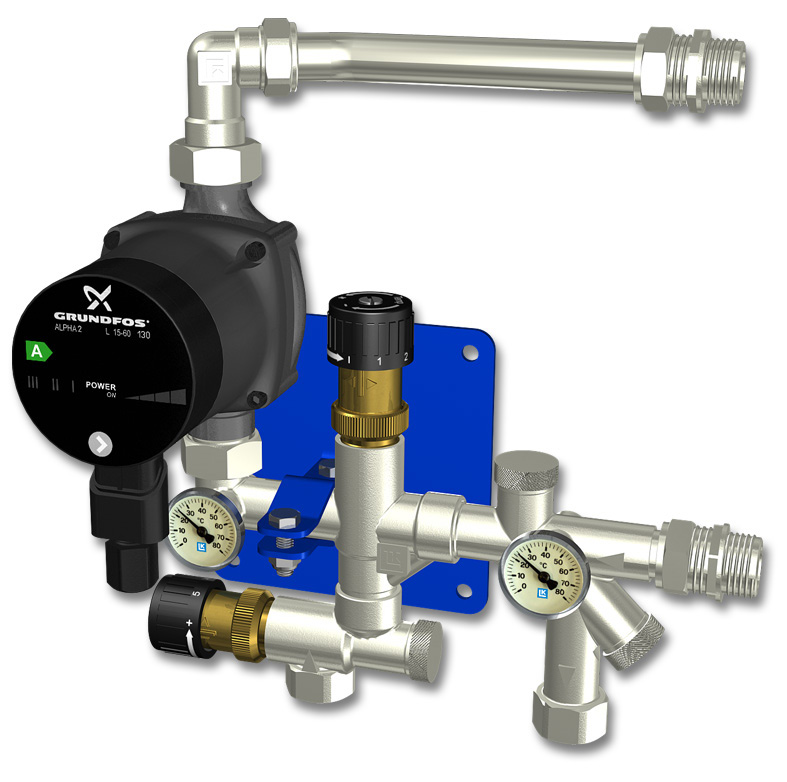

1 LK Jakajasekoitusryhmä VS 2-2,5 Rakenne LK Jakajasekoitusryhmä VS on varustettu 2-tieohjausventtiilillä ja se asennetaan järjestelmiin, joissa on pääpumppu. Sekoitusryhmä voidaan asentaa sekä oikean- että vasemmanpuoleisesti suoraan LK Jakotukkiin. Sekoitusryhmässä on ohjausventtiilin käsisäädin ja menoveden lämpötilan säädettävä maksimiarvon rajoitin Sekoitusryhmä asennetaan ensisijaisesti järjestelmiin, joissa on ulkolämpötilaohjattu ensiöpuolen menoveden lämpötila. Mikäli käytetään muita säätölaitteita, LK:lta saa venttiilin säätimiä 230 V tai 0 10 V. Sekoitusryhmää voidaan sisäänrakennetun maksimiarvotermostaatin kautta käyttää myös järjestelmissä, joissa on vakio menoveden lämpötila. Lisäksi sekoitusryhmä on varustettu automaattisesti kierroslukusäädetyllä pumpulla, minkä ansiosta se kuluttaa vähemmän energiaa ja sen käyntiääni on hiljaisempi. Sekoitusryhmän teho voidaan kaavamaisesti säätää enintään 200 m² lattiapinnalle. Teho riippuu kuitenkin lämmitystarpeesta, asennustavasta ym. 1. Tulo ensiöpiiristä Sisäkierteinen ¾. 2. Meno lattialämmityspiiriin Ulkokierteinen Paluu ensiöpiiriin Sisäkierteinen ¾. 4. Paluu lattialämmityspiiristä Ulkokierteinen Ohjausventtiili 2-tie, Kvs 2,5 Ohjausventtiilissä on menoveden lämpötilan manuaalista säätöä varten käsisäädin, joka voidaan korvata moottoroidulla venttiilin säätimellä, katso LK Ohjaus v Säätöventtiili / ensiöpiirin paluun sulku Ensiövirtauksen säätöventtiili. Käytetään myös sulkuventtiilinä. Sisäkierteinen kuusiokolo 8 mm. 8. VF-venttiili Käytetään ainoastaan asennuksissa, joissa on alhainen käyttöpaine kiertovesipumpun ensiöpuolella. Sisäkierteinen kuusiokolo 8 mm. 9. Lämpömittarit Lämpömittarit, joiden upotusputket on sijoitettu lattialämmityspiirin meno- ja paluuputkiin. 10. Sisäänrakennettu takaiskuventtiili 11. Lämpötilanrajoitin Tehdasasetus 50 C. Säätöalue C, katso taulukko alla. 12. Kiertovesipumppu Kiertovesipumppu Grundfos Alpha 2L 15-60, jossa automaattinen kierroslukusäätö. 13. Seinäkonsoli Ensiöpiirin tulon sulku Sisäkierre kuusiokolo 8 mm. 1 (6)

2 Edellytykset Jos sekoitusryhmä on käsisäädettävää mallia, se asennetaan oikean toiminnan takaamiseksi aina lämmitysjärjestelmään, jossa on ulkolämpötilaohjattu ensiöpuolen menoveden lämpötilasäätö. Tarkista lämpötilanrajoittimen säätö. Muussa tapauksessa suositellaan, että sekoitusryhmä varustetaan LK Ohjauksella v.3 optimaalisen käytön ja alhaisen energiankulutuksen takaamiseksi. Lämmitysjärjestelmä on ennen asennusta huuhdeltava puhtaaksi, eikä siinä saa olla epäpuhtauksia tai lisäaineita, jotka voivat vaurioittaa LK Jakajasekoitusryhmää VS. Kiertonesteenä saa olla enintään 50 % glykoli-sekoitus. Ohitus Jakajasekoitusryhmässä on automaattinen kierroslukusäätö, joten jakotukkiin ei tarvitse asentaa ohitusta. Sijoittaminen LK Jakotukkikaappiin Sekoitusryhmä sijoitetaan LK Jakotukin kanssa erikoisvalmistettuun seinälle asennettavaan tai seinään upotettavaan kaappiin. LK Sekoitusryhmäkaappiin LL VS Asennus LK Sekoitusryhmäkaappiin LL VS täyttää ruotsalaiset toimialasäännökset Säker Vatteninstallation (Turvallinen vesiasennus). Asennettaessa varmista, että pumpun akseli on vaakasuorassa. Venttiilin säädin ei saa jäädä ohjausventtiilin alapuolelle. Huomioi runkoäänet sekoitusryhmän asennuksessa. Asennus LK Sekoitusryhmäkaappiin LL VS 800 sopii LK Jakajasekoitusryhmä VS ja LK Jakotukki RF 2-5 LK Sekoitusryhmäkaappiin LL VS 1150 sopii LK Jakajasekoitusryhmä VS ja LK Jakotukki RF 2-12 Sekoitusryhmä voidaan asentaa sekä oikean- että vasemmanpuoleisesti suoraan LK Jakotukkiin. Sekoitusryhmän mukana tulee kaksi tuloputkea, joista pidempi on LK Jakotukin oikeanpuoleiseen asennukseen, katso kuvaa yllä. Vasemmanpuoleisessa asennuksessa lämpömittarit siirretään vastakkaiselle puolelle ja pumppu kierretään ympäri. Huom! LK Sekoitusryhmäkaapin LL VS upottaminen seinään vaatii vähintään 120 mm tukipalkit ja 13 mm seinäpäällysteen. Sekoitusryhmä sijoitetaan jakotukin oikealle puolelle, katso ohje LK Sekoitusryhmäkaappi LL VS. LK Sekoitusryhmäkaappi LL VS voidaan lisävarusteena saatavan LK Sokkelin LL kanssa asentaa myös pinta-asennuksena seinälle. 2 (6)

3 LK Jakotukkikaappiin INB/UTV LK Jakotukkikaappiin INB 800 sopii LK Jakajasekoitusryhmä VS ja LK Jakotukki RF 2-5 LK Jakotukkikaappiin INB 1150 sopii LK Jakajasekoitusryhmä VS ja LK Jakotukki RF 2-12 LK Jakotukkikaappiin UTV 800 sopii LK Jakajasekoitusryhmä VS ja LK Jakotukki RF 2-5 LK Jakotukkikaappiin UTV 1150 sopii LK Jakajasekoitusryhmä VS ja LK Jakotukki RF 2-12 Huom! Asennettaessa upotettavaan LK Jakotukkikaappiin INB tukipalkkien tulee olla vähintään 120 mm ja seinäpäällysteen 13 mm. Kiertovesipumppu Kiertovesipumpussa on automaattinen kierroslukusäätö, minkä ansiosta energiankulutus on pienempi ja käyntiääni hiljaisempi. Pumppu säännöstelee virtausta tarpeen mukaan. Pumppupesän nuoli näyttää virtaussuunnan. Lattialämmityksessä pumppuun asennetaan vakiopainesäätö, katso alla taulukko Tehokäyrät. Pumpulle valitaan vakiopainekäyrä, joka parhaiten vastaa laitteiston laskettua virtausta ja painehäviötä, valitse joko käyrä Cp1 tai Cp 2. Sähkökytkentä tehdään helposti mukana tulevan pistokytkimen avulla. Pistokytkin korvaa 2-napaisen käyttökytkimen. Kytkimessä on sisäänrakennettu syöttökaapelin vedonpoistin. Kiertovesipumpussa on terminen moottorisuoja. Pumppua ei saa käyttää kuivana ja se pitää ilmata hyvin ennen käyttöönottoa. Tehokäyrät P (kpa) III Cp2 Cp1 II I POWER ON III II I Cp1 Cp Q (l/min) Lämpötilarajoittimen säätö Lämpötilarajoitin on säädettävissä alueella C. Tehdasasetus on 50 C. Tarkista aina asetukset alla olevan taulukon mukaan. Asetus Lämpötila Min 30 C 1 36 C 2 38 C 3 42 C 4 46 C 5 50 C Maks. 65 C Järjestelmät, joissa on vakio menoveden lämpötila Sekoitusryhmää voidaan käyttää myös järjestelmissä, joissa on vakio menoveden lämpötila. Sulje ohjausventtiili. Säädä lämpötilanrajoitin laskettuun menoveden lämpötilaan, normaalisti n. 40 C. Avaa sen jälkeen ohjausventtiiliä, kunnes tuloveden lämpömittari näyttää 40 C. Säätöventtiili Ensiöpiirin paluuputki Ensiövirtaus säädetään sekoitusryhmän paluuventtiilistä alla olevan taulukon mukaan. Kierrosluku 2 0,4 3 0,7 4 1,2 5 1,7 6 2,2 7 2,7 8 3,2 9 3,7 10 4,1 11 4,5 Kv(m 3 /h) 12 5,0 Kvs 3 (6)

4 LK Ohjaus v.3 (lisävaruste) LK Ohjaus v.3 LK Ohjaus v.3 on täydellinen yksikkö ulkolämpötilaohjattua lämmönsäätöä varten ja se sopii LK:n lattialämmitysjärjestelmiin. LK Ohjaus v.3 sisältää säätökeskuksen, venttiilin säätimen sekä menoveden ja ulkoilman lämpötila-anturit. LK Ohjausta v.3 voidaan täydentää LK Huoneyksiköllä v.3, jonka avulla voidaan vaikuttaa säätökeskuksen lämmönohjauskäyrään. Toimintoa voidaan verrata huonetermostaattiin, jossa on mahdollisuus kauko-ohjata säätökeskusta. LK Huoneyksikköä v.3 käytetään usein avoimissa pohjaratkaisuissa, joissa tarvitaan vain yksi huoneanturi. LK Ohjauksen v.3 asennuksessa irrotetaan ja korvataan sekoitusryhmän käsisäädin venttiilitoimilaitteella, joka tulee LK Ohjauksen v.3 mukana. Katso sijoitus alla olevista kuvista. Vianetsintä Lattialämmityspiiri ei lämpene tai ei lämpene tarpeeksi Tarkista, että ensiöpiirin sulkuventtiilit ovat auki. Tarkista ohjausventtiilin säätö. Tarkista, että jakotukin toimilaitteet ja säätöventtiilit ovat auki. Tarkista lämpötilarajoittimen säätö. Tarkista, että on valittu oikea pumppukäyrä. Mikäli edellä mainitut tarkastukset on tehty, eikä lattialämmityspiiriin silti tule lämpöä, voi tämä viitata liian matalaan käyttöpaineeseen ensiöpuolen pääkiertovesipumpussa (yleensä kattilan päällä). Tarkista pääkiertovesipumpun toiminta ja voidaanko siihen säätää suurempi käyttöpaine. Ellei tämä auta, voi sekoitusryhmän kiertovesipumppua käyttää veden vetämiseen ensiöpuolelta lattialämmityspuolelle sulkemalla asteittain VF-venttiiliä, kunnes oikea lämpötila saavutetaan. Irrota käsisäädin vääntämällä pihdeillä pykällettyä messinkirengasta. Korvaa se venttiilitoimilaitteella. 4 (6)

5 Tekniset tiedot Tuote nro Suurin käyttöpaine 0,6 Mpa Toisiokäyttölämpötila Maks. 65 C Ensiökäyttölämpötila Maks. 80 C Ympäristön lämpötila Maks. 40 C Ohjausventtiili Kvs 2,5 Säätöventtiili Kvs 5,0 Materiaali Suurin glykolisekoitus 50 % Kiertovesipumppu Jännite Teho Virta Kotelointiluokka Eristysluokka Nikkelöityä messinkiä MS58, ruostumatonta haponkestävää terästä Grundfos Alpha 2L 15-60, pumppupesä valurautaa 1-vaihe 230V AC, -10 % / +6 %, 50 Hz, PE Maks. 45 W Maks. 0,38 A IP42 Suhteellinen kosteus Maks. 95 % F Virtauskaavio GT Ulko RC GT Meno. Kaukosäädin RV Toisiopuoli lattialämmitysjärjestelmässä T AV RV SV Ensiöpuoli järjestelmä pääpumpulla 5 (6)
