Kiinteästi johdotetut lattialämmityksen säätimet

Transkriptio

1 MAKING MODERN LIVING POSSIBLE Tekninen esite Kiinteästi johdotetut lattialämmityksen säätimet

2

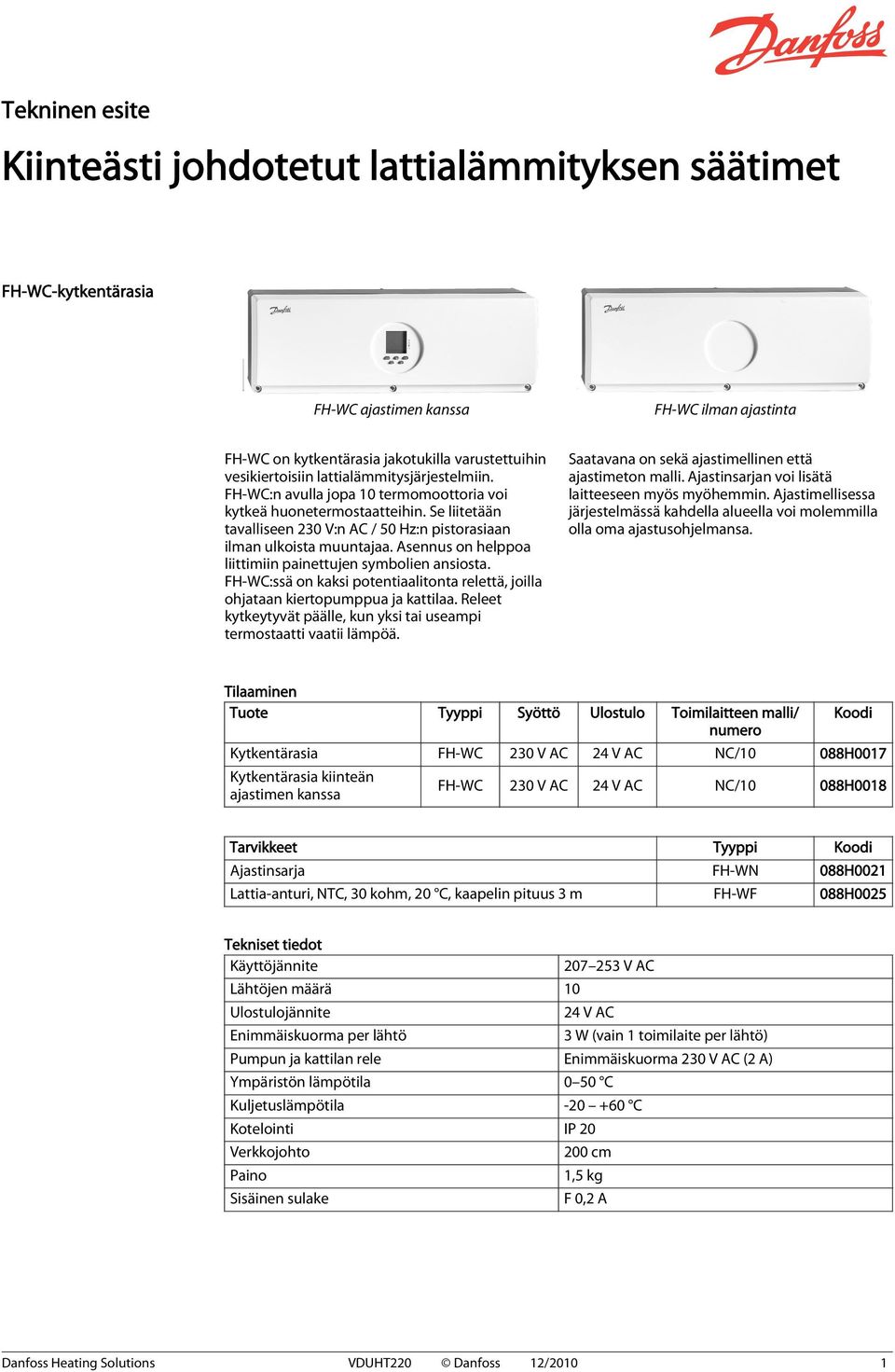

3 Tekninen esite Kiinteästi johdotetut lattialämmityksen säätimet FH-WC-kytkentärasia FH-WC ajastimen kanssa FH-WC ilman ajastinta FH-WC on kytkentärasia jakotukilla varustettuihin vesikiertoisiin lattialämmitysjärjestelmiin. FH-WC:n avulla jopa 10 termomoottoria voi kytkeä huonetermostaatteihin. Se liitetään tavalliseen 230 V:n AC / 50 Hz:n pistorasiaan ilman ulkoista muuntajaa. Asennus on helppoa liittimiin painettujen symbolien ansiosta. FH-WC:ssä on kaksi potentiaalitonta relettä, joilla ohjataan kiertopumppua ja kattilaa. Releet kytkeytyvät päälle, kun yksi tai useampi termostaatti vaatii lämpöä. Saatavana on sekä ajastimellinen että ajastimeton malli. Ajastinsarjan voi lisätä laitteeseen myös myöhemmin. Ajastimellisessa järjestelmässä kahdella alueella voi molemmilla olla oma ajastusohjelmansa. Tilaaminen Tuote Tyyppi Syöttö Ulostulo Toimilaitteen malli/ numero Koodi Kytkentärasia FH-WC 230 V AC 24 V AC NC/10 088H0017 Kytkentärasia kiinteän ajastimen kanssa FH-WC 230 V AC 24 V AC NC/10 088H0018 Tarvikkeet Tyyppi Koodi Ajastinsarja FH-WN 088H0021 Lattia-anturi, NTC, 30 kohm, 20 C, kaapelin pituus 3 m FH-WF 088H0025 Tekniset tiedot Käyttöjännite Lähtöjen määrä 10 Ulostulojännite Enimmäiskuorma per lähtö V AC 24 V AC 3 W (vain 1 toimilaite per lähtö) Pumpun ja kattilan rele Enimmäiskuorma 230 V AC (2 A) Ympäristön lämpötila 0 50 C Kuljetuslämpötila C Kotelointi IP 20 Verkkojohto Paino Sisäinen sulake 200 cm 1,5 kg F 0,2 A Danfoss Heating Solutions VDUHT220 Danfoss 12/2010 1

4 Mitat Kuva 1: FH-WC Elektroniset huonetermostaatit FH-WT, - WP ja -WS FH-WT ja FH-WS FH-WP Elektronisilla huonetermostaateilla FH-WT, -WP ja -WS säädetään huonekohtaista lämpötilaa lähinnä vesikiertoisissa lattialämmitysjärjestelmissä. Kaikissa termostaateissa on helppokäyttöinen asetusalueen maksimi- ja minimilämpötilan rajoitus sekä tarkkuutta parantava takaisinkytkentä. Etukannen alle sijoitetut LEDvalot osoittavat lämmöntarpeen. FH-WT on vakiomallinen huonetermostaatti. FH-WS-termostaatissa on manuaalinen yökytkentä ja lattia-anturin kytkentävalmius. Jos järjestelmään on kytketty lattia-anturi, minimi- ja maksimilämpötila valitaan kytkimellä lattiatyypin mukaan (esim. puulattialle maksimi- ja laattalattialle minimilämpötila). FH-WP on FH-WS-termostaatin lapsilukollinen malli julkisiin tiloihin, kuten kouluihin. Tilaaminen Tuote Tyyppi Malli Lämpötila-alue Koodi Huonetermostaatti FH-WT Vakiomalli 6 30 C 088H0022 Huonetermostaatti FH-WP Julkisten tilojen malli 6 30 C 088H0023 Huonetermostaatti FH-WS Erikoismalli 6 30 C 088H0024 Tekniset tiedot Käyttöjännite Lämpötila-alue 6 30 C Hystereesi 24 V AC (50 60 Hz) 0,5 K Ympäristön lämpötila 0 50 C Kuljetuslämpötila C Kotelointi IP 20 Paino 100 g 2 VDUHT220 Danfoss 12/2010 Danfoss Heating Solutions

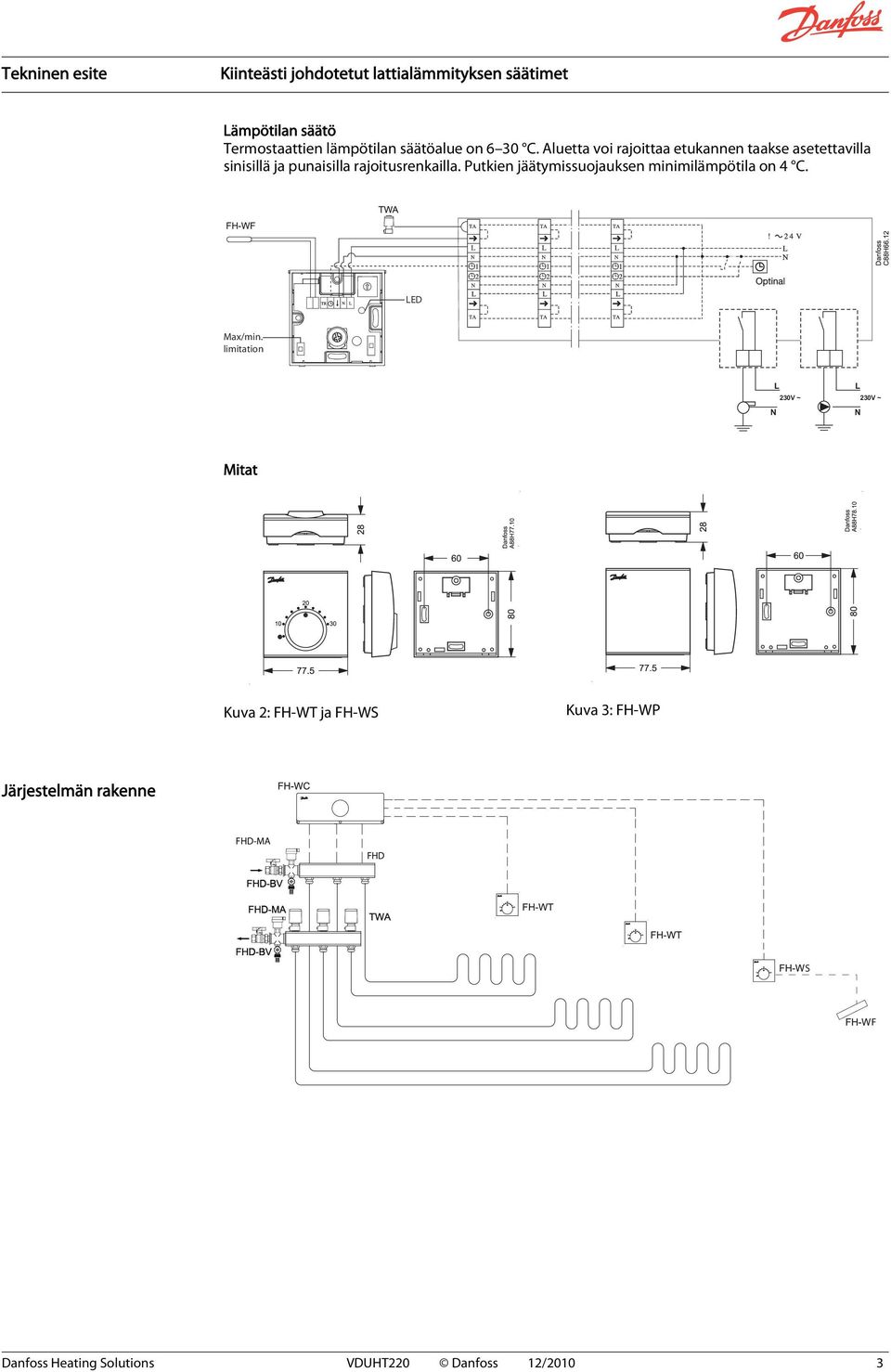

5 Lämpötilan säätö Termostaattien lämpötilan säätöalue on 6 30 C. Aluetta voi rajoittaa etukannen taakse asetettavilla sinisillä ja punaisilla rajoitusrenkailla. Putkien jäätymissuojauksen minimilämpötila on 4 C. LED Max/min. limitation L L 230V ~ 230V ~ N N Mitat Kuva 2: FH-WT ja FH-WS Kuva 3: FH-WP Järjestelmän rakenne FHD-MA FHD S F Danfoss Heating Solutions VDUHT220 Danfoss 12/2010 3

6 4 VDUHT220 Danfoss 12/2010 Danfoss Heating Solutions
