1 THERMOTECH Tuotevalikoima 2015

2 Sisällysluettelo Symbolit...4 Yleiset ehdot, toimitusehdot ja yhteystiedot...5 Kuvitettu sisällysluettelo Thermotech putket Thermotech putki PE-RT...12 Thermotech putki AluComposite Jakotukit...18 Lattialämmitysjakotukki...18 Teollisuusjakotukki...19 Kombitukki Ryhmäjakotukki Ryhmäjakotukki...22 Liitin- & ryhmäventtiilipaketit...22 Käyttövesijakotukit Lämpötilan säätö...26 Toimilaitteet...26 Langallinen kytkentärasia...27 Langaton kytkentärasia...28 Itsesäätyvät termostaatit...29 Langalliset huonetermostaatit...31 Langattomat huonetermostaatit...33 Ohjaus ja lisätarvikkeet...34 Tuotekohtainen säätövarustus Sekoitusryhmät ja lämmönvaihdinpaketit...38 Sekoitusryhmät...38 Paluurajoitinyksikkö...42 Lämmönvaihdinpaketit Sähkökattilat Sulku- ja säätöventtiilit Palloventtiilit Linjasäätöventtiilit Liittimet...52 Puserrusliittimet...52 Puristusliittimet Järjestelmäratkaisut...62 Lämmönluovutuspellit...62 Uivat lattiat...62 Lastulevyt Putkipidikkeet ja peitelaipat Lisätarvikkeet...70 Lisätarvikkeet lattialämmitykselle...70 Lisätarvikkeet käyttövedelle...78 Copyright: Thermotech Scandinvia AB 2015 Kansikuva: Michael Engman Graafinen muoto: Daria Potapova Muu kuva-aineisto: Michael Engman Suomenkielinen toteutus: Linda Förström 11. Työkalut ja laitteet Prefab...92 Aakkosellinen hakemisto...93 Paino: adigi Oy, Helsinki

3 Symbolit Yleiset- ja toimitusehdot 10 bar 100 C 3/4 Eurocone 3/4 Eurocone Maks. käyttöpaine Maks. käyttölämpötila Syöttöliitos Piiriliitos Lämmitettävä pinta-ala м h 12 kpl 9 mm 150 mm Toimilaite määrä Rakennekorkeus Asennusväli YLEISET TOIMITUSEHDOT Yleiset toimitusehdot:... RYHT2000 Maksuehdot:... Sopimuksen mukaan Toimitusehdot:...Rahtivapaasti toimitusosoitteeseen (ei kuorman purkua) kun tilaus ylittää 1 000,00 netto (alv 0%). Hinnat astuvat voimaan 18. toukokuuta 2015 alkaen ja ovat voimassa toistaiseksi. Arvonlisävero lisätään hintoihin. Pidätämme oikeuden painovirheisiin ja muutoksiin ilman ilmoitusta. Palautus ja vaihto Väärän tavaran tilauksesta teemme 15% palautus vähennyksen laskutetusta summasta. Tuotteiden on oltava käyttämättömiä, alkuperäisissä pakkauksissa ja ehjiä jotta ne hyväksytään palautuksina tai vaihtotavaroina. Reklamaatiot ja vaurioituneet tavarat Tavaran vaurio, puuttuminen tai liian pieni määrä joka on näkyvä tavaraa vastaanottaessa on ilmoitettava tavaran vastaanoton yhteydessä ja merkittävä rahtikirjaan tai muuhun vastaavaan. Kuljetusyrtiyksen edustaja vahvistaa vian. t о C 220V paineohjattu 8 kpl Jännite Kiertovesipumppu Huonetermostaatti määrä Tuotteella (ratkaisulla) on patentti 8 mm 300 kpa Omegaura Putken halkaisija Levyn puristusarvo Omega putkihauta THERMOTECH OTTAA VASTUUN Yritämme parantaa organisaatiotamme jotta pystymme jatkuvasti tarjoamaan laadukasta palvelua ja tuotteita tehokkailla rutiineilla. Välillä kuitenkin sattuu virheitä tästä huolimatta. Alla informoimme edellytyksistä jotta voisimme ottaa vastuun sinun tilauksista ja toimituksista ja luvata nopean ja joustavan käsittelyn. On meidän vastuullamme että tavarat pakataan oikealla tavalla kun toimitus lähetetään varastostamme. materiaali noudattaa toimittajiemme ohjeita ja tavara on vakuutettu heidän vakuutusyhtiöiden kautta. Hyvitämme tavaran laskutetun summan tavaran vaurioituessa tai kadotessa toimituksen aikana. Korvausmateriaali lähetetään Teille ilman ylimääräisiä kustannuksia. SINUN VASTUU ASIAKKAANA Tavaran vastaanotto Tavaran vastaanotossa tavara tarkistetaan ja rahtikirja allekirjoitetaan. Laske että tavaran määrä on sama kuin rahtikirjassa ja lähetteessä. Jos vaurioitunut tai kadonnut tavara huomataan vasta purun yhteydessä (koska pakkausmateriaali on sen peittänyt) on vauriosta tai kadonneesta tavarasta ilmoitettava pikimmiten kuljetusyritykselle, viimeistään seitsemän (7) päivän kuluessa maantie kuljetetun tai varastoidun tavaran vastaanotosta, viimeistään neljätoista (14) päivän kuluessa lentoteitse kuljetetun tavaran vastaanotosta ja viimeistään kolmen (3) päivän kuluessa meriteitse kuljetetun tavaran vastaanotosta. Tavarantoimittaja ei ole vastuussa ei näkyvästä vauriosta jos tavaraa on aikaisemminkin kuljetettu tai käsitelty samalla tavalla ilman että vauriota on syntynyt. Vaurio on usein tarkastettava, joten älä palauta, myy tai korjaa tavaraa ennenkun olet ensin meihin yhteydessä. Ota tämän takia meihin mahdollisimman pian yhteyttä jotta voimme kirjata vaurion ja sopia mahdollisista toimenpiteistä. Reklamoidun tai vaurioidun tavaran palautuksessa Thermotechille on oltava mukana kuvaus virheestä sekä tilausnumero joka annnetaan jotta saadaan asia nopesti ja oikein käsittelyyn. Näkyvästä pakkausmateriaalin vauriosta on välittömästi ilmoitettava kuljetusyhtiölle tavaran vastaanoton yhteydessä. Ota vastaan tavarat mutta älä allekirjoita rahtikirjaa ennen kun huomautus on ensin tehty kuitti osaan. Huomautuksen ei tarvitse olla yksityiskohtainen, mutta se on tarpeellinen jotta vaurio saadaan kirjattua. Se mikä saavutetaan huomautuksella on että vahvistat että vaurio on tapahtunut kuljetuksen aikana meiltä sinulle. Tämä mahdollistaa sen että voimme jäljittää vaurion syyn ja suorittaa toimenpiteitä jotta tämä ei toistu. Sinun kuuluu myös rajoittaa vaurioita kun se on mahdollista. Tee huomautus rahtikirjaan myös tavaran kadotessa ennenkun allekirjoitat vastaanoton. Ota yhteyttä toimistoon mistä tilasit tavarat. Suoritamme haun toimittajiemme keskuudessa. Seuraavat tiedot tarvitaan tavaran etsimisessä; Tilaus- tai rahtikirjanumero ja tilauspäivämäärä. Reklamaatioasioissa - ota yhteyttä toimistoon. Certifierad ISO 9001 ISO Thermotech Scandinavia AB:n toimintojärjestelmä laadulle ja ympäristölle joka kattaa ISO 9001 ja standardit. YHTEYSTIEDOT Thermotech Scandinavia Finland Mestarintie Tammisaari Puh [email protected] Henkilökohtainen sähköposti: [email protected] Pidätämme oikeuden painovirheisiin ja muutoksiin ilman ilmoitusta. Hinnat ovat arvonlisäverottomia. 4 [email protected] 5

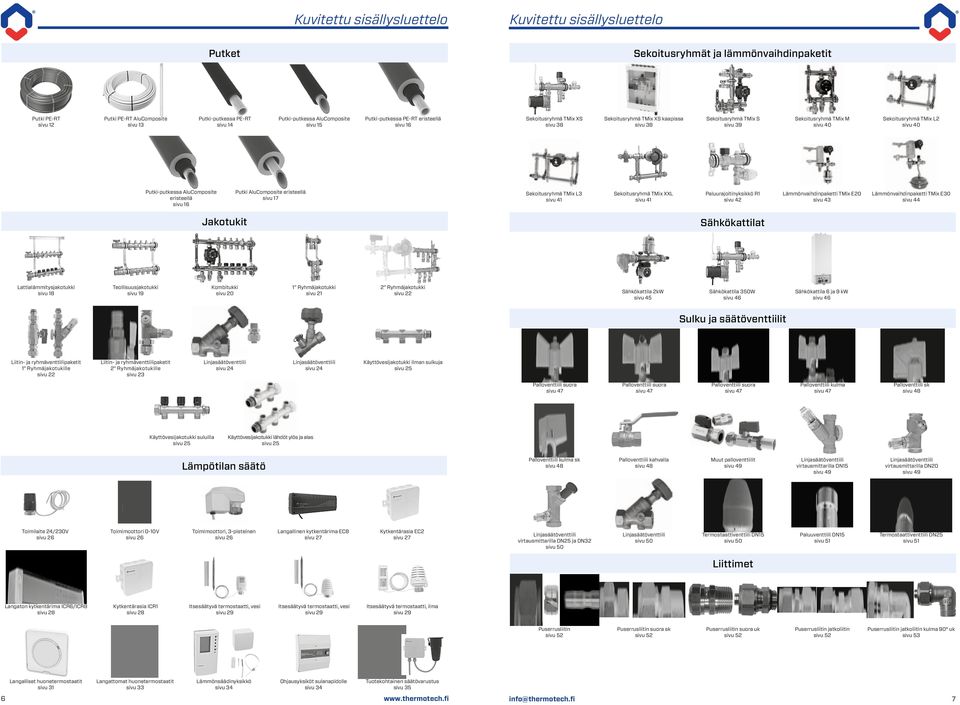

4 Kuvitettu sisällysluettelo Kuvitettu sisällysluettelo Putket Putki PE-RT sivu 12 Putki PE-RT AluComposite sivu 13 Putki-putkessa PE-RT sivu 14 Putki-putkessa AluComposite eristeellä sivu 16 Sekoitusryhmät ja lämmönvaihdinpaketit Putki-putkessa AluComposite sivu 15 Putki-putkessa PE-RT eristeellä sivu 16 Putki AluComposite eristeellä sivu 17 Sekoitusryhmä TMix XS sivu 38 Sekoitusryhmä TMix XS kaapissa sivu 38 Sekoitusryhmä TMix S sivu 39 Sekoitusryhmä TMix M sivu 40 Sekoitusryhmä TMix L2 sivu 40 Sekoitusryhmä TMix L3 sivu 41 Sekoitusryhmä TMix XXL sivu 41 Paluurajoitinyksikkö R1 sivu 42 Lämmönvaihdinpaketti TMix E20 sivu 43 Lämmönvaihdinpaketti TMix E30 sivu 44 Jakotukit Lattialämmitysjakotukki sivu 18 Teollisuusjakotukki sivu 19 Kombitukki sivu 20 Sähkökattilat 1 Ryhmäjakotukki sivu 21 2 Ryhmäjakotukki sivu 22 Sähkökattila 2kW sivu 45 Sähkökattila 350W sivu 46 Sähkökattila 6 ja 9 kw sivu 46 Sulku ja säätöventtiilit Liitin- ja ryhmäventtiilipaketit 1 Ryhmäjakotukille sivu 22 Liitin- ja ryhmäventtiilipaketit 2 Ryhmäjakotukille sivu 23 Linjasäätöventtiili sivu 24 Käyttövesijakotukki suluilla sivu 25 Linjasäätöventtiili sivu 24 Käyttövesijakotukki ilman sulkuja sivu 25 Toimimoottori 0-10V sivu 26 Palloventtiili suora sivu 47 Palloventtiili suora sivu 47 Palloventtiili kulma sivu 47 Palloventtiili sk sivu 48 Palloventtiili kulma sk sivu 48 Palloventtiili kahvalla sivu 48 Muut palloventtiilit sivu 49 Linjasäätöventtiili virtausmittarilla DN15 sivu 49 Linjasäätöventtiili virtausmittarilla DN20 sivu 49 Linjasäätöventtiili virtausmittarilla DN25 ja DN32 sivu 50 Linjasäätöventtiili sivu 50 Termostaattiventtiili DN15 sivu 50 Paluuventtiili DN15 sivu 51 Termostaattiventtiili DN25 sivu 51 Puserrusliitin jatkoliitin sivu 52 Puserrusliitin jatkoliitin kulma 90 uk sivu 53 Käyttövesijakotukki lähdöt ylös ja alas sivu 25 Lämpötilan säätö Toimilaite 24/230V sivu 26 Palloventtiili suora sivu 47 Toimimoottori, 3-pisteinen sivu 26 Langallinen kytkentärima EC8 sivu 27 Kytkentärasia EC2 sivu 27 Liittimet Langaton kytkentärima ICR6/ICR8 sivu 28 Kytkentärasia ICR1 sivu 28 Itsesäätyvä termostaatti, vesi sivu 29 Itsesäätyvä termostaatti, vesi sivu 29 Itsesäätyvä termostaatti, ilma sivu 29 Puserrusliitin sivu 52 Langalliset huonetermostaatit sivu 31 6 Langattomat huonetermostaatit sivu 33 Lämmönsäädinyksikkö sivu 34 Ohjausyksiköt sulanapidolle sivu 34 Puserrusliitin suora sk sivu 52 Puserrusliitin suora uk sivu 52 Tuotekohtainen säätövarustus sivu 35 [email protected] 7

5 Kuvitettu sisällysluettelo Kuvitettu sisällysluettelo Järjestelmäratkaisut Puserrusliitin jatkoliitin kulma 90 sk sivu 53 Puserrusliitin jatkoliitin 90 sivu 53 Puserrusliitin käyttövedelle sivu 53 Puserrusliitin kupariputkelle sivu 54 Puserrusliitin suora sivu 54 Lämmönluovutuspellit sivu 62 Uivat lattiat sivu 62 Lastulevyt sivu 66 Putkipidikkeet ja peitelaipat Puserrusliitin Eurocone - Eurocone sivu 54 Puserrusliitin Eurocone - uk sivu 54 Puserrusliitin Eurocone - sk sivu 54 Puserrusliitin kulma 90 Eurocone sivu 54 Puserrusliitin kulma 90 Eurocone-uk sivu 55 Putkipidin lukkokannella sivu 68 Putkipidin lukkokannella sivu 68 Peitelaipat liimattavat sivu 69 Puserrusliitin kulma 90 Eurocone-sk sivu 55 Puserrusliitin T-liitin Eurocone sivu 55 Puserrusliitin T-liitin Eurocone - uk sivu 55 Puserrusliitin T-liitin Eurocone - sk sivu 55 Puristusliitin suora sivu 56 Lisätarvikkeet Puristusliitin suora supistuksella sivu 56 Puristusliitin suora tasotiivisteellä sivu 56 Puristusliitin suora uk sivu 56 Puristusliitin suora sk muuntokappaleella sivu 57 Puristusliitin suora Cu muuntokappaleella sivu 57 Nippuside sivu 70 Taivutustuki sivu 70 Kaksipuolinen teippi sivu 70 Putkikiinnike uivalle lattialle sivu 70 Suojaputki sivu 71 Puristusliitin suora kartioliittimellä sivu 57 Puristusliitin tulppa sivu 57 Puristusliitin kulma 45 sivu 58 Puristusliitin kulma 90 sivu 58 Puristusliitin kulma 90 uk sivu 58 Lattialämmitysjakotukkikaapit sivu 71 Kehys luukulla sivu 72 Asennustuki sivu 72 Putkipidikkeet sivu 72 Putkipidike ruuvilla sivu 72 Puristusliitin kulma 90 muunnosliitimellä sk sivu 58 Liitosputki kulma 90 patteriliitäntään sivu 59 Liitosputki T-kulma Cu15 sivu 59 Puristusliitin T-liitin sivu 59 Puristusliitin T-liitin supistus keskellä sivu 59 Kiinnityshakanen asennuskiskolle sivu 73 Asennuskisko sivu 73 Naulakiinnike sivu 73 Peitelevy sivu 73 Tasotiiviste sivu 74 Puristusliitin T-liitin laajennus keskellä sivu 60 Puristusliitin T-liitin supistuksella sivu 60 Puristusliitin T-liitin sk sivu 60 Puristusliitin T-liitin uk sivu 61 Hanakulma sivu 61 Ilmauspaketti 1:lle piirille sivu 74 Laajennuspaketti sivu 74 1 yhdysliitin sivu 75 Tulppa sivu 75 Päätyhattu piirilähdölle sivu 75 Purtistushylsy sivu 61 Konsoli sivu 75 Yhde sivu 76 Minifloor 8 liitin sivu 76 Ohitusputki sivu 76 Käsisäätöpyörä sivu 76 8 [email protected] 9

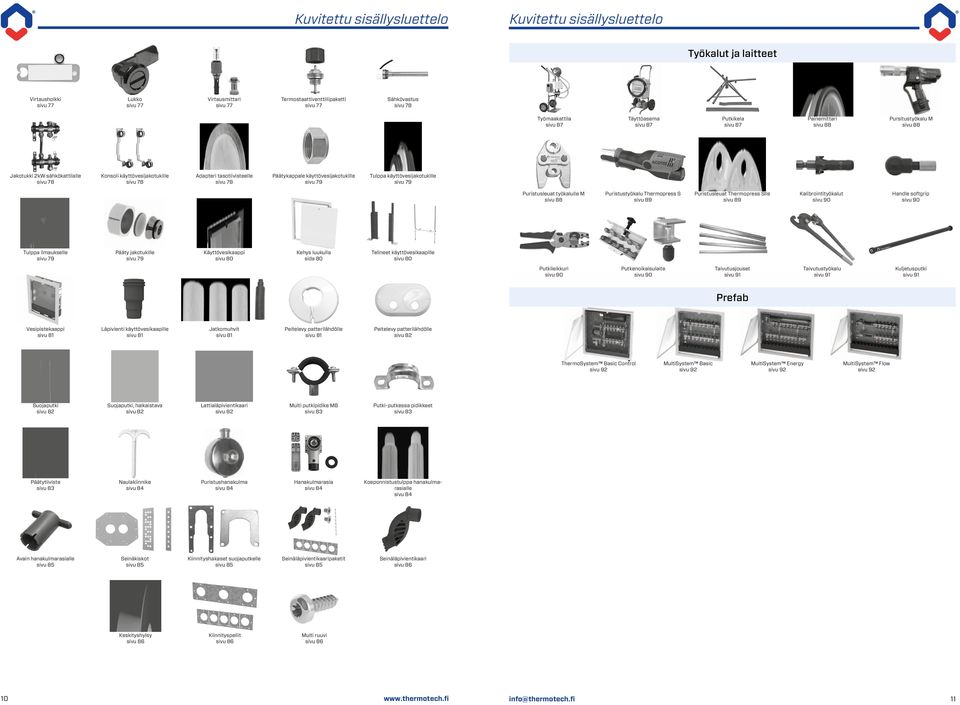

6 Kuvitettu sisällysluettelo Kuvitettu sisällysluettelo Työkalut ja laitteet Virtausholkki sivu 77 Lukko sivu 77 Virtausmittari sivu 77 Termostaattiventtiilipaketti sivu 77 Sähkövastus sivu 78 Työmaakattila sivu 87 Täyttöasema sivu 87 Putkikela sivu 87 Painemittari sivu 88 Pursitustyökalu M sivu 88 Jakotukki 2kW sähkökattilalle sivu 78 Konsoli käyttövesijakotukille sivu 78 Adapteri tasotiivisteelle sivu 78 Päätykappale käyttövesijakotukille sivu 79 Tulppa käyttövesijakotukille sivu 79 Puristusleuat työkalulle M sivu 88 Puristustyökalu Thermopress S sivu 89 Puristusleuat Thermopress Slle sivu 89 Kalibrointityökalut sivu 90 Handle softgrip sivu 90 Tulppa ilmaukselle sivu 79 Pääty jakotukille sivu 79 Käyttövesikaappi sivu 80 Kehys luukulla sida 80 Telineet käyttövesikaapille sivu 80 Putkileikkuri sivu 90 Putkenoikaisulaite sivu 90 Taivutusjouset sivu 91 Taivutustyökalu sivu 91 Kuljetusputki sivu 91 Prefab Vesipistekaappi sivu 81 Läpivienti käyttövesikaapille sivu 81 Jatkomuhvit sivu 81 Peitelevy patterilähdölle sivu 81 Peitelevy patterilähdölle sivu 82 ThermoSystem Basic Control sivu 92 MultiSystem Basic sivu 92 MultiSystem Energy sivu 92 MultiSystem Flow sivu 92 Suojaputki sivu 82 Suojaputki, halkaistava sivu 82 Lattialäpivientikaari sivu 82 Multi putkipidike M8 sivu 83 Putki-putkessa pidikkeet sivu 83 Päätytiiviste sivu 83 Naulakiinnike sivu 84 Puristushanakulma sivu 84 Hanakulmarasia sivu 84 Koeponnistustulppa hanakulmarasialle sivu 84 Avain hanakulmarasialle sivu 85 Seinäkiskot sivu 85 Kiinnityshakaset suojaputkelle sivu 85 Seinäläpivientikaaripaketit sivu 85 Seinäläpivientikaari sivu 86 Keskityshylsy sivu 86 Kiinnityspellit sivu 86 Multi ruuvi sivu [email protected] 11

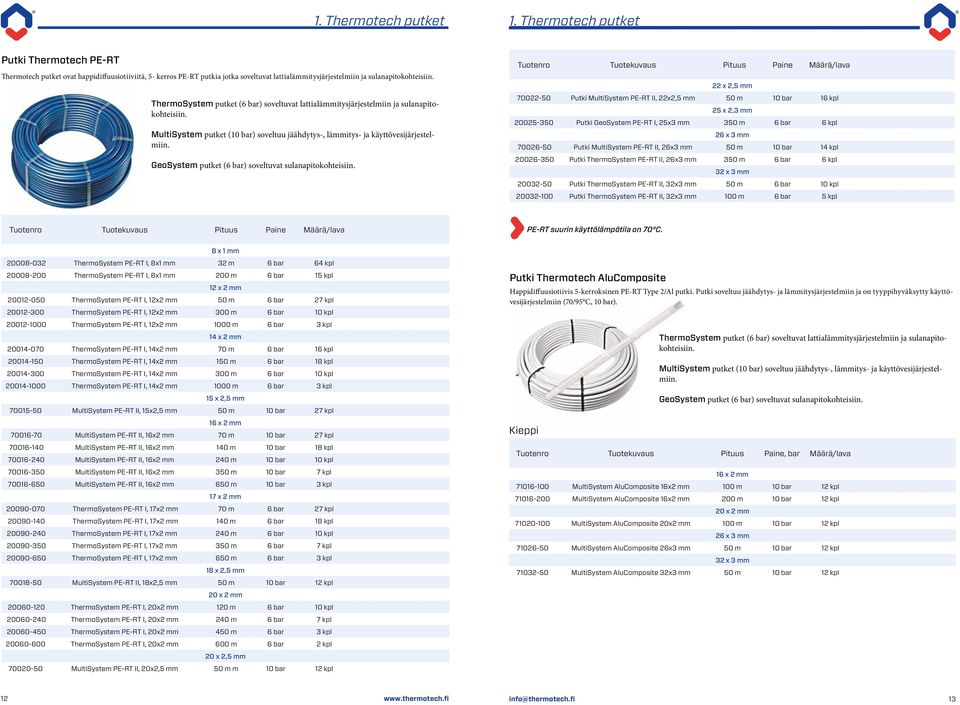

7 1. Thermotech putket 1. Thermotech putket Putki Thermotech PE-RT Thermotech putket ovat happidiffuusiotiiviitä, 5- kerros PE-RT putkia jotka soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. ThermoSystem putket (6 bar) soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. MultiSystem putket (10 bar) soveltuu jäähdytys-, lämmitys- ja käyttövesijärjestelmiin. GeoSystem putket (6 bar) soveltuvat sulanapitokohteisiin. Tuotekuvaus Pituus Paine Määrä/lava 22 x 2,5 mm Putki MultiSystem PE-RT II, 22x2,5 mm 50 m 10 bar 16 kpl 25 x 2,3 mm Putki GeoSystem PE-RT I, 25x3 mm 350 m 6 bar 6 kpl 26 x 3 mm Putki MultiSystem PE-RT II, 26x3 mm 50 m 10 bar 14 kpl Putki ThermoSystem PE-RT II, 26x3 mm 350 m 6 bar 6 kpl 32 x 3 mm Putki ThermoSystem PE-RT II, 32x3 mm 50 m 6 bar 10 kpl Putki ThermoSystem PE-RT II, 32x3 mm 100 m 6 bar 5 kpl Tuotekuvaus Pituus Paine Määrä/lava PE-RT suurin käyttölämpötila on 70 C. 8 x 1 mm ThermoSystem PE-RT I, 8x1 mm 32 m 6 bar 64 kpl ThermoSystem PE-RT I, 8x1 mm 200 m 6 bar 15 kpl 12 x 2 mm ThermoSystem PE-RT I, 12x2 mm 50 m 6 bar 27 kpl ThermoSystem PE-RT I, 12x2 mm 300 m 6 bar 10 kpl ThermoSystem PE-RT I, 12x2 mm 1000 m 6 bar 3 kpl 14 x 2 mm ThermoSystem PE-RT I, 14x2 mm 70 m 6 bar 16 kpl ThermoSystem PE-RT I, 14x2 mm 150 m 6 bar 18 kpl ThermoSystem PE-RT I, 14x2 mm 300 m 6 bar 10 kpl ThermoSystem PE-RT I, 14x2 mm 1000 m 6 bar 3 kpl 15 x 2,5 mm MultiSystem PE-RT II, 15x2,5 mm 50 m 10 bar 27 kpl 16 x 2 mm MultiSystem PE-RT II, 16x2 mm 70 m 10 bar 27 kpl MultiSystem PE-RT II, 16x2 mm 140 m 10 bar 18 kpl MultiSystem PE-RT II, 16x2 mm 240 m 10 bar 10 kpl MultiSystem PE-RT II, 16x2 mm 350 m 10 bar 7 kpl MultiSystem PE-RT II, 16x2 mm 650 m 10 bar 3 kpl 17 x 2 mm ThermoSystem PE-RT I, 17x2 mm 70 m 6 bar 27 kpl ThermoSystem PE-RT I, 17x2 mm 140 m 6 bar 18 kpl ThermoSystem PE-RT I, 17x2 mm 240 m 6 bar 10 kpl ThermoSystem PE-RT I, 17x2 mm 350 m 6 bar 7 kpl ThermoSystem PE-RT I, 17x2 mm 650 m 6 bar 3 kpl 18 x 2,5 mm MultiSystem PE-RT II, 18x2,5 mm 50 m 10 bar 12 kpl 20 x 2 mm ThermoSystem PE-RT I, 20x2 mm 120 m 6 bar 10 kpl ThermoSystem PE-RT I, 20x2 mm 240 m 6 bar 7 kpl ThermoSystem PE-RT I, 20x2 mm 450 m 6 bar 3 kpl ThermoSystem PE-RT I, 20x2 mm 600 m 6 bar 2 kpl 20 x 2,5 mm MultiSystem PE-RT II, 20x2,5 mm 50 m m 10 bar 12 kpl Putki Thermotech AluComposite Happidiffuusiotiivis 5-kerroksinen PE-RT Type 2/Al putki. Putki soveltuu jäähdytys- ja lämmitysjärjestelmiin ja on tyyppihyväksytty käyttövesijärjestelmiin (70/95 C, 10 bar). Kieppi ThermoSystem putket (6 bar) soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. MultiSystem putket (10 bar) soveltuu jäähdytys-, lämmitys- ja käyttövesijärjestelmiin. GeoSystem putket (6 bar) soveltuvat sulanapitokohteisiin. Tuotekuvaus Pituus Paine, bar Määrä/lava 16 x 2 mm MultiSystem AluComposite 16x2 mm 100 m 10 bar 12 kpl MultiSystem AluComposite 16x2 mm 200 m 10 bar 12 kpl 20 x 2 mm MultiSystem AluComposite 20x2 mm 100 m 10 bar 12 kpl 26 x 3 mm MultiSystem AluComposite 26x3 mm 50 m 10 bar 12 kpl 32 x 3 mm MultiSystem AluComposite 32x3 mm 50 m 10 bar 12 kpl 12 [email protected] 13

8 1. Thermotech putket 1. Thermotech putket Salko Tuotekuvaus Pituus Paine Määrä/ pakkaus 16 x 2 mm Putki MultiSystem AluComposite 16x2 mm 3,2 m 10 bar 50 kpl Putki MultiSystem AluComposite 16x2 mm 5,0 m 10 bar 12 kpl 20 x 2,5 mm Putki MultiSystem AluComposite 20x2,5 mm 3,2 m 10 bar 34 kpl Putki MultiSystem AluComposite 20x2,5 mm 5,0 m 10 bar 10 kpl 26 x 2,5 mm Putki MultiSystem AluComposite 26x3 mm 3,2 m 10 bar 19 kpl Putki MultiSystem AluComposite 26x3 mm 5,0 m 10 bar 9 kpl 32 x 3 mm Putki MultiSystem AluComposite 32x3 mm 3,2 m 10 bar 13 kpl Tuotekuvaus Pituus Paine Määrä/lava 20 x 2,8 mm MultiSystem, suojaputki 28/34 mm 50 m 10 bar 1 22 x 3 mm MultiSystem, suojaputki 29/34 mm 50 m 10 bar 1 26 x 3,3 mm ThermoSystem, suojaputki 28/34 mm 15 m 6 bar kpl ThermoSystem, suojaputki 28/34 mm 25 m 6 bar kpl ThermoSystem, suojaputki 28/34 mm 50 m 6 bar kpl 32 x 3,0 mm ThermoSystem, suojaputki 20/25 mm 10 m 6 bar 20 kpl ThermoSystem, suojaputki 20/25 mm 25 m 6 bar ThermoSystem, suojaputki 20/25 mm 50 m 6 bar 6 kpl Putki MultiSystem AluComposite 32x3 mm 5,0 m 10 bar 7 kpl 40 x 3,5 mm Putki MultiSystem AluComposite 40x3,5 mm 3,2 m 10 bar 8 kpl Putki MultiSystem AluComposite 40x3,5 mm 5,0 m 5 kpl 50 x 4 mm Putki MultiSystem AluComposite 50x4 mm 3,2 m 10 bar 5 kpl Putki MultiSystem AluComposite 50x4 mm 5,0 m 10 bar 3 kpl 63 x 4,5 mm Putki MultiSystem AluComposite 63x4,5 mm 5,0 m 10 bar Putki Thermotech putki putkessa AluComposite Happidiffuusiotiivis 5-kerroksinen PE-RT Type 2/Al putki suojaputkessa. ThermoSystem putket (6 bar) soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. MultiSystem putket (10 bar) soveltuu jäähdytys-, lämmitys- ja käyttövesijärjestelmiin. GeoSystem putket (6 bar) soveltuvat sulanapitokohteisiin. Kuljetusputki 3,2 m salkopituuksille sivulla 93. Putki Thermotech putki putkessa PE-RT Happidiffuusiotiivis 5-kerroksinen PE-RT putki suojaputkessa. ThermoSystem putket (6 bar) soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. MultiSystem putket (10 bar) soveltuu jäähdytys-, lämmitys- ja käyttövesijärjestelmiin. GeoSystem putket (6 bar) soveltuvat sulanapitokohteisiin. Tuotekuvaus Pituus Paine Määrä/lava 16 x 2 mm MultiSystem, suojaputki 20/25 mm 50 m 10 bar 40 kpl MultiSystem, suojaputki 20/25 mm 100 m 10 bar 10 kpl 20 x 2,5 mm MultiSystem, suojaputki 29/34 mm 50 m 10 bar 1 26 x 3,3 mm MultiSystem, suojaputki 29/34 mm 50 m 10 bar 1 32 x 3,3 mm MultiSystem, suojaputki 36/42 mm 50 m 10 bar 10 kpl Tuotekuvaus Pituus Paine Määrä/lava 15 x 2,5 mm MultiSystem, suojaputki 20/25 mm 50 m 10 bar 40 kpl MultiSystem, suojaputki 20/25 mm 100 m 10 bar 10 kpl 16 x 2,2 mm MultiSystem, suojaputki 20/25 mm 50 m 10 bar 40 kpl MultiSystem, suojaputki 20/25 mm 100 m 10 bar 10 kpl 18 x 2,5 mm MultiSystem, suojaputki 23/28 mm 50 m 10 bar 10 kpl 14 [email protected] 15

9 1. Thermotech putket 1. Thermotech putket Putki Thermotech putki putkessa eristeellä PE-RT Happidiffuusiotiivis 5-kerroksinen PE-RT Type 2 putki suojaputkessa eristeellä. ThermoSystem putket (6 bar) soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. MultiSystem putket (10 bar) soveltuu jäähdytys-, lämmitys- ja käyttövesijärjestelmiin. GeoSystem putket (6 bar) soveltuvat sulanapitokohteisiin. Tuotekuvaus Pituus Paine Määrä/lava MultiSystem, suojaputki 29/34 mm, eriste 28/9 mm MultiSystem, suojaputki 29/34 mm, eriste 42/13 mm MultiSystem, suojaputki 36/42 mm, eriste 48/13 mm 20 x 2,5 mm 50 m 10 bar 3 kpl 26 x 3,3 mm 50 m 10 bar 3 kpl 32 x 3,3 mm 25 m 10 bar 8 kpl Tuotekuvaus Pituus Paine Määrä/lava MultiSystem, suojaputki 20/25 mm, eriste 28/9 mm MultiSystem, suojaputki 20/28 mm, eriste 28/9 mm MultiSystem, suojaputki 23/28 mm, eriste 35/9 mm MultiSystem, suojaputki 29/34 mm, eriste 42/13 mm MultiSystem, suojaputki 29/34 mm, eriste 42/13 15 x 2,5 mm Putki Thermotech putki putkessa eristeellä AluComposite Happidiffuusiotiivis 5-kerroksinen PE-RT Type 2/Al putki suojaputkessa eristeellä 50 m 10 bar 6 kpl 16 x 2 mm 50 m 10 bar 7 kpl 18 x 2,5 mm 50 m 10 bar 7 kpl 20 x 2,5 mm 50 m 10 bar 3 kpl 22 x 3,3 mm 50 m 10 bar 3 kpl ThermoSystem putket (6 bar) soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. Putki Thermotech eristeellä AluComposite Happidiffuusiotiivis 5-kerroksinen PE-RT Type 2/Al putki eristeellä. ThermoSystem putket (6 bar) soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. MultiSystem putket (10 bar) soveltuu jäähdytys-, lämmitys- ja käyttövesijärjestelmiin. GeoSystem putket (6 bar) soveltuvat sulanapitokohteisiin. Tuotekuvaus Pituus Paine Määrä/lava 16 x 2 mm MultiSystem, eriste 18/9 mm 50 m 10 bar 10 kpl 20 x 2,5 mm MultiSystem, eriste 22/9 mm 50 m 10 bar 7 kpl 26 x 3,3 mm MultiSystem, eriste 28/9 mm 50 m 10 bar 7 kpl 32 x 3,3 mm MultiSystem, eriste 35/9 mm 50 m 10 bar 7 kpl MultiSystem putket (10 bar) soveltuu jäähdytys-, lämmitys- ja käyttövesijärjestelmiin. GeoSystem putket (6 bar) soveltuvat sulanapitokohteisiin. Tuotekuvaus Pituus Paine Määrä/lava MultiSystem, suojaputki 29/34 mm, eriste 20/25 mm 16 x 2 mm 50 m 10 bar 7 kpl 16 [email protected] 17

10 2. Jakotukit 2. Jakotukit Lattialämmitysjakotukki Täysin koottu lattialämmitysjakotukki ruostumattomasta teräksestä. Sovellettu AV-mitta sekoitusryhmä kiinnitykseen. Muut kuin vakio puserrusliitinkoot mainittava tilauksen yhteydessä. Piirien välinen etäisyys: 50 mm Termostaattiventtiilikierre: М30x bar 100 C 1 sk 3/4 Eurocone - Konsoli - Puserrusliitin 17 x 2 mm lattialämmitysputkelle - Manuaaliset ilmausventtiilit - Täyttö- ja tyhjennysventtiilit meno-ja paluupuolella - Palloventtiilit, menolle ja paluulle - DIN-kisko - Lämpömittarit - 2-tie venttiili - 24 V toimilaite adapterilla Teollisuusjakotukki Suora- ja kulmapalloventtiili piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä Ruostumattomasta teräksestä valmistettu jakotukki sisäänrakennetuilla säätöventtiileillä. 10 bar 100 C Kulmapalloventtiilit sekä meno- että paluupuolella piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä Suorapalloventtiilit sekä meno- että paluupuolella piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä 1 sk Piirien välinen etäisyys: 50 mm - Liittimet lattialämmitysputkelle 20 x 2 mm - Piirikohtaiset sisäänrakennetut säätöventtiilit - Manuaaliset ilmausventtiilit ja täyttöyhteet - Kiinnitetyt palloventtiilit piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä Jakotukin kytkentäesimerkki sivulla 21, säätövarustusesimerkki sivulla 28. 3/4 Eurocone Jakotukin kytkentäesimerkki sivulla 21 ja säätövarustusesimerkki sivulla [email protected] 19

11 2. Jakotukit 2. Jakotukit Kombitukki Täysin koottu lattialämmitysjakotukki sisäänrakennetulla sekoitusryhmällä. Käytetään kohteissa joissa on osittain patterijärjestelmä. Ryhmäjakotukit Ryhmäjakotukki 1 10 bar 100 C 220V Ruostumattomasta teräksestä valmistettu jakotukki. Käytetään kun halutaan liittää useampi jakotukki lämmönlähteeseen. Suurempia kokoja tilauksesta. Yli 4 jakotukin yhdistämiseen suositellaan 2 Ryhmäjakotukkia (tuotenumero 541xx). vakio 1/2 sk 3/4 Eurocone 10 bar 100 C Piirien välinen etäisyys: 50 mm Termostaattiventtiilikierre: М30x1.5 - Sisäänrakennetut lämpömittarit - Kiertovesipumppu - Termostaatti- ja paluuventtiili - Puserrusliitin 17 x 2 mm lattialämmitysputkelle - Piirikohtaiset sisäänrakennetut termostaatti- ja säätöventtiilit - Manuaaliset ilmausventtiilit ja täyttöliitännät - Ohitus - DIN-kisko kytkentäriman (jossa muuntaja) kiinnitykseen Manuaalinen kierroslukuohjatulla pumpulla piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä Kierroslukuohjatulla pumpulla ja itsesäätyvällä termostaatilla piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä Esimerkki jakotukin kytkennästä tuotenro sk Piirien välinen etäisyys: 70 mm 1/2 sk o-rengas tiivisteellä - Linjasäätöventtiilit virtausmittareilla - Ryhmäventtiili DN 20 jossa liittimet 26 x 2,3 mm syöttöputkille - Liittimet 26 x 2,3 m syöttöputkille - Manuaaliset ilmausventtiilit - Konsolit Puserrusliittimillä piiriä piiriä piiriä Puristusliittimillä piiriä piiriä piiriä tuotenro tuotenro tuotenro tuotenro Jakotukin kytkentäesimerkki sivulla 21 ja säätövarustusesimerkki sivulla 28. tuotenro tuotenro Sulku- ja säätöventtiilit sivulla [email protected] 21

12 2. Jakotukit 2. Jakotukit Ryhmäjakotukki 2 Liitin- ja ryhmäventtiilipaketit 2 Ryhmäjakotukille Ruostumattomasta teräksestä valmistettu jakotukki sopii suurempiin teollisuushalleihin kun piireissä käytetään 25 x 2,3 mm tai 32 x 3,0 mm putkea. Voidaan myös käyttää kun halutaan kytkeä useampia jakotukkeja rinnakkain lämmönlähteeseen. 1 uk 10 bar 100 C 2 sk kartioliittimellä, tasotiivisteellä 1 sk kartioliittimellä, tasotiivisteellä Sulkuventtiili Sulku- ja linjasäätöventtiili - Puserrusliittimet PE-RT putkelle Liitin- ja ryhmäventtiilipaketit 1 Ryhmäjakotukille Piirien välinen etäisyys: 80 mm - 2 meno- ja paluutukki - Sisäänrakennettu ilmausventtiilit ja täyttöliitännät - Konsoli - Tasotiivisteet piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä piiriä Sulkuventtiilit ja 26x3 mm putkiliittimet pari Sulkuventtiilit ja 32x3 mm putkiliittimet pari Sulku- ja linjasäätöventtiili 4-36 l/min, ja 26x3 mm putkiliittimet Sulku- ja linjasäätöventtiili 5-50 l/min, ja 32x3 mm putkiliittimet Syöttöputkiliittimet 1 uk suora x 3 mm putkille pari x 3 mm putkille pari kulma x 3 mm putkille pari pari pari Sulku ja linjasäätöventtilit - Puserrusliittimet PE-RT putkelle Linjasäätöventtiili virtausmittarilla DN20 ja liittimet 1 uk Sulkuventtiili Sulku- ja linjasäätöventtiili Sulkuventtiilit 20 mm pari Sulkuventtiilit 26 mm pari Sulku- ja linjasäätöventtiili 1-8 l/min, DN15 ja 20x2 mm putkiliittimet Sulku- ja linjasäätöventtiili 4-36 l/min, DN20 ja 26x3 mm putkiliittimet pari pari Linjasäätöventtiili virtausmittarilla DN20, liittimet 26 x 3 mm putkelle pari 22 [email protected] 23

13 2. Jakotukit 2. Jakotukit Linjasäätöventtiili virtausmittarilla DN25 ja liittimet Käyttövesijakotukit 1 uk Multijakotukki ilman sulkuventtiilejä lähdöt 1/2 Eurocone Jakotukki sinkkikadon kestävästä messingistä jossa ainutlaatuinen, patentoitu liitostekniikka jota ei tarvitse tiivistää. Käytetään käyttövesi- ja patterijärjestelmissä Linjasäätöventtiili virtausmittarilla DN25, liittimet 26 x 3 mm putkelle Linjasäätöventtiili virtausmittarill DN25, liittimet 32 x 3,0 mm putkelle pari pari Piirien välinen etäisyys: 50 mm 10 bar 100 C 3/4 O-rengas 1/2 Eurocone Linjasäätöventtiili ja liittimet 1 uk piiriä / 5 kpl/ps piiriä / 5 kpl/ps Multijakotukki sulkuventtiileillä lähdöt 1/2 Eurocone Linjasäätöventtiili DN20, liittimet 26 x 3 mm putkelle Linjasäätöventtiili DN25, liittimet 32 x 3,0 mm putkelle pari pari Jakotukki sinkkikadon kestävästä messingistä jossa ainutlaatuinen, patentoitu liitostekniikka jota ei tarvitse tiivistää. Käytetään käyttövesi- ja patterijärjestelmissä. 10 bar 100 C 3/4 O-rengas 1/2 Eurocone Säätöventtiili mittausrenkaalla Käytetään paluuventtiilin sijaan ensiövirtauksen mittaamiseen ja säätöön. Voidaan kytkeä mittausvarustukseen. Piirien välinen etäisyys: 50 mm piiriä / 5 kpl/ps piiriä / 5 kpl/ps Säätöventtiili mittausrenkaalla Multijakotukki lähdöt 1/2 Eurocone ylös ja alas Jakotukki sinkkikadon kestävästä messingistä jossa ainutlaatuinen, patentoitu liitostekniikka jota ei tarvitse tiivistää. Lähdöt ylös. ja alaspäin. Käytetään käyttövesi- ja patterijärjestelmissä. 10 bar 100 C 3/4 O-rengas 1/2 Eurocone Piirien välinen etäisyys: 50 mm piiriä / 5 kpl/ps piiriä / 5 kpl/ps [email protected] 25

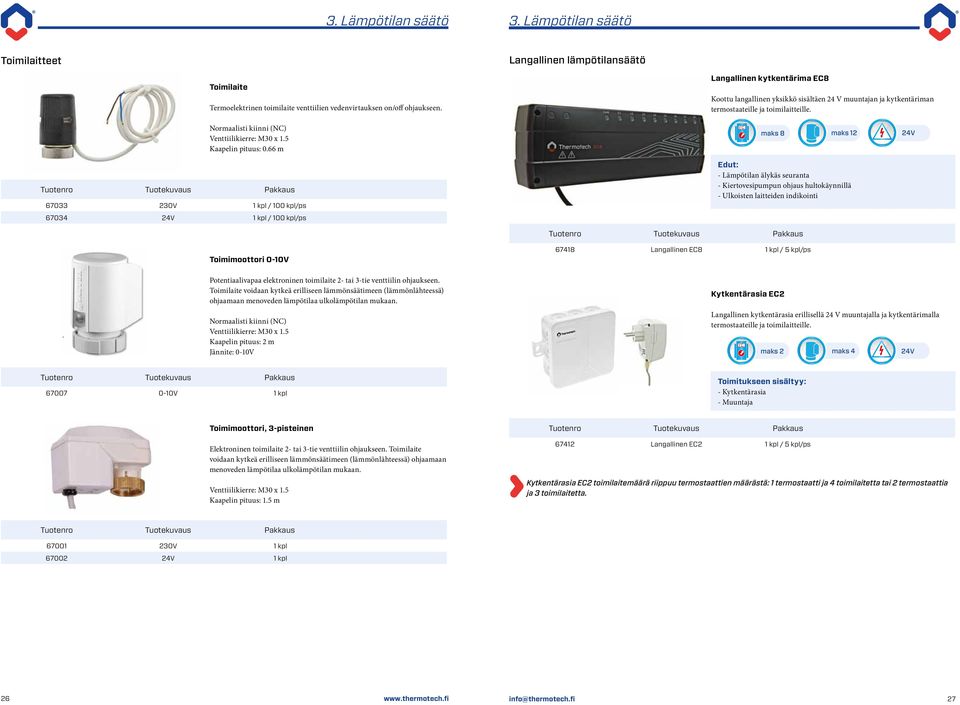

14 3. Lämpötilan säätö 3. Lämpötilan säätö Toimilaitteet Langallinen lämpötilansäätö Toimilaite Termoelektrinen toimilaite venttiilien vedenvirtauksen on/off ohjaukseen. Langallinen kytkentärima EC8 Koottu langallinen yksikkö sisältäen 24 V muuntajan ja kytkentäriman termostaateille ja toimilaitteille. Normaalisti kiinni (NC) Venttiilikierre: M30 x 1.5 Kaapelin pituus: 0.66 m t о C maks 8 maks 12 24V V / 100 kpl/ps V / 100 kpl/ps Edut: - Lämpötilan älykäs seuranta - Kiertovesipumpun ohjaus hultokäynnillä - Ulkoisten laitteiden indikointi Toimimoottori 0-10V Potentiaalivapaa elektroninen toimilaite 2- tai 3-tie venttiilin ohjaukseen. Toimilaite voidaan kytkeä erilliseen lämmönsäätimeen (lämmönlähteessä) ohjaamaan menoveden lämpötilaa ulkolämpötilan mukaan. Normaalisti kiinni (NC) Venttiilikierre: M30 x 1.5 Kaapelin pituus: 2 m Jännite: 0-10V Langallinen EC8 / 5 kpl/ps Kytkentärasia EC2 Langallinen kytkentärasia erillisellä 24 V muuntajalla ja kytkentärimalla termostaateille ja toimilaitteille. t о C maks 2 maks 4 24V V - Kytkentärasia - Muuntaja Toimimoottori, 3-pisteinen Elektroninen toimilaite 2- tai 3-tie venttiilin ohjaukseen. Toimilaite voidaan kytkeä erilliseen lämmönsäätimeen (lämmönlähteessä) ohjaamaan menoveden lämpötilaa ulkolämpötilan mukaan. Venttiilikierre: M30 x 1.5 Kaapelin pituus: 1.5 m Langallinen EC2 / 5 kpl/ps Kytkentärasia EC2 toimilaitemäärä riippuu termostaattien määrästä: 1 termostaatti ja 4 toimilaitetta tai 2 termostaattia ja 3 toimilaitetta V V 26 [email protected] 27

15 3. Lämpötilan säätö 3. Lämpötilan säätö Langaton lämpötilansäätö Itsesäätyvät termostaatit Langattomat kytkentärimat ICR6 ja ICR8 Koottu langaton yksikkö sisäänrakennetulla 24V muuntajalla ja kytkentärimalla langattomille termostaateille ja toimilaitteille. Itsesäätyvä termostaatti, vesi Anturi asennetaan upotusputkeen tai asennuskiskoon. t о C 6 tai 8 maks 12 24V Lämpötila-alue: C Venttiilikierre: M28 x 1.5 Edut: - PI-ohjaus - Kiertovesipumpun ohjaus ja ylläpitokäynti - Ulkoisten laitteiden indikointi - Langaton yhteys termostaatteihin C, M28 x 1.5 / 10 kpl/ps Langton ICR 6, maks 6 termostaattia / 5 kpl/ps Itsesäätyvä termostaatti, vesi Langton ICR 8, maks 8 termostaattia / 5 kpl/ps Anturi asennetaan upotusputkeen tai asennuskiskoon. Kytkentärasia ICR1 Lämpötila-alue: C Venttiilikierre: M30 x 1.5 Koottu langaton 230 V yksikkö termostaattien ja toimilaitteiden kytkentään. t о C 1 maks V C, M30 x 1.5 / 10 kpl/ps Langaton, ICR1 Itsesäätyvä termostaatti, ilma Anturi asennetaan seinälle. Esimerkki Kombitukin varustuksesta langallisella tai langattomalla säätöjärjestelmällä ja itsesäätyvällä termostaatilla Langallinen huonetermostaatti Langaton huonetermostaatti Lämpötila-alue: 6-28 C Venttiilikierre: M28 x 1.5 tuotenro C, M28 x 1.5 / 10 kpl/ps TAI tuotenro tuotenro tuotenro tuotenro [email protected] 29

16 3. Lämpötilan säätö Langalliset termostaatit Langallinen termostaatti XC Elektroninen huonetermostaatti langallisella lämpötilan ohjauksella. Etupanelin voi vaihtaa ja soveltaa ympäristöön sopivaksi. Katso esimerkit vasemmalta sivulta. Valkoinen läpinäkyvällä kannella. Jännite: 24 V Mitat: 82 x 82 x 16 mm. Langallinen termostaatti XC A PI-ohjaus, asetusarvon rajoitus, yöpudotus ja termostaattiventtiilin ylläpito toiminto. Lämpötila-alue: 5-30 C Termostaatti vaihdettavalla taustalla Langallinen termostaatti XC AF PI-ohjaus, asetusarvon rajoitus, yöpudotus ja termostaattiventtiilin ylläpito toiminto. Lattia-anturin kytkentä mahdollisuus, toimilaitteen valinta (NO tai NC) ja /pakkassuoja toiminto ulkoiselle ohjaukselle. Lattia-anturi mahdollistaa lattialämpötilan min- ja maksimirajoituksen ja ohjauksen ainoastaan lattiaanturin mukaan. Lattia-anturi tilattava erikseen. Lämpötila-alue ilma: 5-30 C Lämpötila-alue lattia: C XC A valkoinen XC AF valkoinen XC AF musta Lattia-anturi Käytetään yhdessä XC AF huonetermostaatin (tuotenro ja 67292) kanssa valkoinen / 40 kpl/ps Lisätarvikkeet termostaatille XC Kansi julkiseen tilaan peittää lämpötila-säätimen. Asennetaan vakiosäätimen sijaan. Valkoinen etupaneli Kansi julkiseen tilaan Valkoinen etupaneli Kuva lainattu Boråstapeter kokoelmasta Graceful living, tuotenro [email protected] 31

17 3. Lämpötilan säätö 3. Lämpötilan säätö Langallinen termostaatti EC, 24V Langattomat termostaatit Lämpötila-alue: 5-30 C Langaton termostaatti XCR A Elektroninen huonetermostaatti langattomaan lämpötilan ohjaukseen. Termostaatilla on asetusarvon rajoitus. Etupanelin voi vaihtaa ja soveltaa ympäristöön sopivaksi valkoinen / 50 kpl/ltk valkoinen, 230V / 50 kpl/ltk Langallinen termostaatti lattia- ja ilma-anturilla EC LI, 24V, Lämpötila-alue lattia: C Lämpötila-alue ilma: 5-30 C Jännite: 24V Lattia-anturin kaapeli: 5 m Jännite: 24 V Väri: valkoinen Mitat: 82 x 82 x 16 mm. Lämpötila-alue: 5-30 C XCR A Langaton termostaatti ICR Lämpötila-alue: 5-30 C valkoinen / 40 kpl/ps Langallinen termostaatti julkiseen käyttöön EC JK Peitetty säädin. Lämpötila-alue: 5-30 C Jännite: 24V valkoinen / 50 kpl/ps harmaa /50 kpl/ps Langaton termostaatti julkiseen käyttöön ICR JK Peitetty säädin. Lämpötila-alue: 5-30 C Jännite: 24V valkoinen / 100 kpl/ps harmaa / 100 kpl/ps valkoinen / 100 kpl/ps Termostaatti näytöllä EC D, 24V Lämpötila-alue: 5-30 C Jännite: 24V Langaton termostaatti näytöllä ICR D Lämpötila-alue: 5-30 C valkoinen, näytöllä / 50 kpl/ps musta, näytöllä / 50 kpl/ps valkoinen / 50 kpl/ps musta / 50 kpl/ps 32 [email protected] 33

18 3. Lämpötilan säätö 3. Lämpötilan säätö Ohjaus ja lisätarviikkeet Tuotekohtainen säätövarustus Lämmönsäädinyksikkö Pienikokoinen lämmönsäädin portaattomalla menoveden säädöllä joka ohjautuu ulkolämpötilan mukaan. Toimilaite kytketään 2-tie venttiiliin. Säädettävät asetukset; käyrä, rinnakkaissiirto, menoveden maksimi ja minimi rajoitus jne. Sopii kaikkiin sekoitusryhmämalleihin. Toimtuksen sisältö: - Toimimoottori (24 VAC) - Lämmönsäädin mm. käyräasetuksella. - Ulkoanturi - Menoveden anturi - Muuntaja sähköpistokkeella 230/24V Itsesäätyvä termostaatti Lämpötilaa säädetään termostaattiventtiilin avulla jossa anturi Sekoitusryhmälle TMix S, TMix M, TMix L2, TMix E30 Termostaatti anturilla upotusputkeen tai asennuskiskoon, Lämpötila-alue: C Sekoitusryhmälle TMix XS Termostaatti seinä anturilla, Lämpötila-alue: 6-28 C Koottu lämmönsäädinyksikkö Lämmönsäädinyksikkö ilman toimimoottoria Sekoitusryhmälle TMix L3 Termostaatti anturilla upotusputkeen tai asennuskiskoon, Lämpötila-alue: C Ohjausyksikkö ETO2 Elektroninen automaattinen säätöyksikkö sulanapidolle. Voi ohjata jopa kahta lämpötilavyöhykettä. Toimimoottori Toimilaite voidaan kytkeä erilliseen lämmönsäätimeen (lämmönlähteessä) ohjaamaan menoveden lämpötilaa ulkolämpötilan mukaan. Malli ja lukumäärä riippuu siitä mihin sekoitusryhmään tai jakotukkiin toimimoottori kytketään (katso erillinen asennusohje) Ohjain ETO2 Ohjausyksikkö ETR2 Elektroninen säätöyksikkö sulanapidolle. Voi ohjata yhtä lämpötilavyöhykettä Ohjain ETR2 Anturi ETOG-55 Maa-anturi mittaa maanpinnanlämpötilan ja kosteuden. Kaapelin pituus: 10 m TMix XS:lle Toimimoottori 24V Toimimoottori 230V Toimimoottori 0-10V TMix M:lle ja Kombitukille Toimimoottori 24V Toimimoottori 230V Toimimoottori 0-10V TMix XXL:lle Toimimoottori 24V Toimimoottori 230V Toimimoottori 0-10V TMix L2, TMix L3 ja TMix E30:lle Toimimoottori 24V Toimimoottori 230V Toimimoottori 0-10V Anturi ETOG [email protected] 35

19 3. Lämpötilan säätö 3. Lämpötilan säätö Teollisuusjakotukin ohjauspaketti Palloventtiili korvataan termostaattiventtiilillä jossa toimilaite. Sisältää termostaattiventtiili, 24V toimilaitteen ja adapterin. Tilataan yhdessä Teollisuusjakotukin (tuotenro. 507XX) kanssa. Mekaaninen huonetermostaatti sähkökattilalle Mekaaninen huonetermostaatti sisäisellä lämpötila-anturilla joka siirretään siihen huoneeseen jota halutaan ohjata. Soveltuu käytettäväksi yhdessä Thermotechin 2kW sähkökattilan kanssa. Lämpötila-alue: 5-30ºC. Jännite: 230 V Ohjauspaketti Mekaaninen huonetermostaatti Lämmönsäädinyksikkö Pienikokoinen lämmönsäädin portaattomalla menoveden säädöllä joka ohjautuu ulkolämpötilan mukaan. Toimilaite kytketään 2-tie venttiiliin. Säädettävät asetukset; käyrä, rinnakkaissiirto, menoveden maksimi ja minimi rajoitus jne. Sopii kaikkiin sekoitusryhmämalleihin. Toimtuksen sisältö: - Toimimoottori (24 VAC) - Lämmönsäädin mm. käyräasetuksella. - Ulkoanturi - Menoveden anturi - Muuntaja sähköpistokkeella 230/24V TMix M:lle ja Kombitukille TMix S:lle TMix L2, TMix L3, TMix XXL, ja TMix E30:lle Ohjauspaketti Intelligent Comfort Radiosystem Langaton ohjauspaektti kesä/talvi -toiminnolla. TMix XS:lle ja TMix S:lle Langaton termostaatti lämpötila-anturilla, toimilaite 230V, kytkentärasia, kaapeli ja pistoke suojatulpalla. Sähkökattila 350W Langaton termostaatti lämpötila-anturilla, kytkentärasia, suojattu pistoke ja pistorasia kaapelilla Thermotechin sulanapitojärjestelmä GeoSystem sopii yleisille paikoille esim. toreille ja asemalaitureille. 36 [email protected] 37

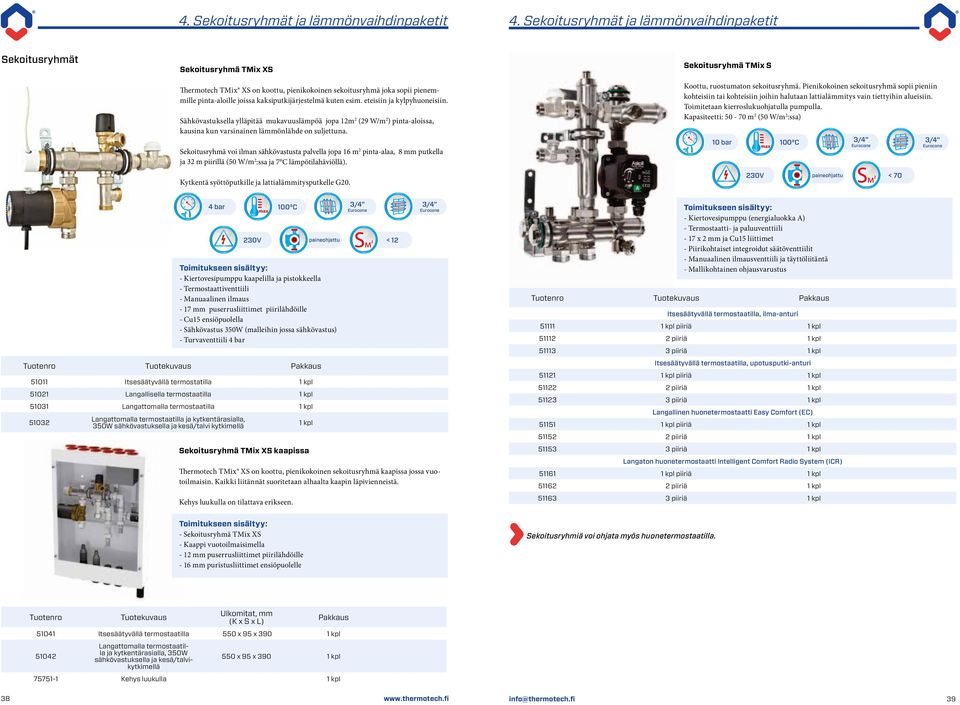

20 4. Sekoitusryhmät ja lämmönvaihdinpaketit 4. Sekoitusryhmät ja lämmönvaihdinpaketit Sekoitusryhmät Sekoitusryhmä TMix XS Thermotech TMix XS on koottu, pienikokoinen sekoitusryhmä joka sopii pienemmille pinta-aloille joissa kaksiputkijärjestelmä kuten esim. eteisiin ja kylpyhuoneisiin. Sähkövastuksella ylläpitää mukavuuslämpöä jopa 12m 2 (29 W/m 2 ) pinta-aloissa, kausina kun varsinainen lämmönlähde on suljettuna. Sekoitusryhmä voi ilman sähkövastusta palvella jopa 16 m 2 pinta-alaa, 8 mm putkella ja 32 m piirillä (50 W/m 2 :ssa ja 7 C lämpötilahäviöllä). Kytkentä syöttöputkille ja lattialämmitysputkelle G20. Sekoitusryhmä TMix S Koottu, ruostumaton sekoitusryhmä. Pienikokoinen sekoitusryhmä sopii pieniin kohteisiin tai kohteisiin joihin halutaan lattialämmitys vain tiettyihin alueisiin. Toimitetaan kierroslukuohjatulla pumpulla. Kapasiteetti: m 2 (50 W/m 2 :ssa) 10 bar 100 C 230V paineohjattu 3/4 Eurocone м 2 < 70 3/4 Eurocone 4 bar 100 C 230V paineohjattu - Kiertovesipumppu kaapelilla ja pistokkeella - Termostaattiventtiili - Manuaalinen ilmaus - 17 mm puserrusliittimet piirilähdöille - Cu15 ensiöpuolella - Sähkövastus 350W (malleihin jossa sähkövastus) - Turvaventtiili 4 bar Itsesäätyvällä termostatilla Langallisella termostaatilla Langattomalla termostaatilla Langattomalla termostaatilla ja kytkentärasialla, 350W sähkövastuksella ja kesä/talvi kytkimellä Sekoitusryhmä TMix XS kaapissa 3/4 Eurocone м 2 < 12 3/4 Eurocone Thermotech TMix XS on koottu, pienikokoinen sekoitusryhmä kaapissa jossa vuotoilmaisin. Kaikki liitännät suoritetaan alhaalta kaapin läpivienneistä. Kehys luukulla on tilattava erikseen. - Kiertovesipumppu (energialuokka A) - Termostaatti- ja paluuventtiili - 17 x 2 mm ja Cu15 liittimet - Piirikohtaiset integroidut säätöventtiilit - Manuaalinen ilmausventtiili ja täyttöliitäntä - Mallikohtainen ohjausvarustus Itsesäätyvällä termostaatilla, ilma-anturi piiriä piiriä piiriä Itsesäätyvällä termostaatilla, upotusputki-anturi piiriä piiriä piiriä Langallinen huonetermostaatti Easy Comfort (EC) piiriä piiriä piiriä Langaton huonetermostaatti Intelligent Comfort Radio System (ICR) piiriä piiriä piiriä - Sekoitusryhmä TMix XS - Kaappi vuotoilmaisimella - 12 mm puserrusliittimet piirilähdöille - 16 mm puristusliittimet ensiöpuolelle Sekoitusryhmiä voi ohjata myös huonetermostaatilla. Tuotekuvaus Ulkomitat, mm (K x S x L) Itsesäätyvällä termostaatilla 550 x 95 x Langattomalla termostaatilla ja kytkentärasialla, 350W sähkövastuksella ja kesä/talvikytkimellä 550 x 95 x Kehys luukulla 38 [email protected] 39

21 4. Sekoitusryhmät ja lämmönvaihdinpaketit 4. Sekoitusryhmät ja lämmönvaihdinpaketit Sekoitusryhmä TMix M Koottu, ruostumaton sekoitusryhmä. Sekoitusryhmä sopii käytettäväksi kohteisiin, joissa toivotaan pienikokoista ratkaisua ja kohteen muissa pinnoissa on radiaattorit. Toimitetaan kierroslukuohjatulla pumpulla. Kapasiteetti: n. 200 m 2 (50 W/m 2 :ssa) riippuen ensiölämpötilasta 10 bar 100 C 1/2 sk 1 sk Sekoitusryhmä TMix L3 Koottu, ruostumaton sekoitusryhmä. Sekoitusryhmä sopii käytettäväksi kohteisiin joissa ei ole ensiökiertovesipumppua. Toimitetaan kierroslukuohjatulla pumpulla. Kapasiteetti: n. 350 m 2 (50 W/m 2 :ssa) riippuen ensiölämpötilasta. 10 bar 100 C 1 sk 3/4 uk 1 sk 220V paineohjattu м 2 < V paineohjattu м 2 < 350 Syötön AV-mitta: 200 mm Syötön AV-mitta: 200 mm - Paineohjattu kiertovesipumppu (energialuokka A) - Termostaatti- ja paluuventtiili - 17 x 2 mm ja Cu15 liittimet - Piirikohtaiset integroidut säätöventtiilit - Manuaalinen ilmausventtiili ja täyttöliitäntä - Mallikohtainen ohjausvarustus - Kiertovesipumppu (energialuokka A) - Termostaatti- ja paluuventtiili - 17 x 2 mm ja Cu15 liittimet - Piirikohtaiset integroidut säätöventtiilit - Manuaalinen ilmausventtiili ja täyttöliitäntä - Mallikohtainen ohjausvarustus Käsisäätöpyörällä Itsesäätyvällä termostaatilla Käsisäätöpyörällä Itsesäätyvällä termostaatilla Sekoitusryhmä TMix L2 Koottu, ruostumaton sekoitusryhmä. Sekoitusryhmä sopii käytettäväksi kohteisiin, jossa toivotaan pienikokoista ratkaisua ja kohteen muissa pinnoissa on radiaattorit. Toimitetaan kierroslukuohjatulla pumpulla. Kapasiteetti: n. 350 m 2 (50 W/m 2 :ssa) riippuen ensiölämpötilasta 10 bar 100 C 3/4 sk 1 sk Sekoitusryhmä TMix XXL Koottu, ruostumaton sekoitusryhmä suurien pinta-alojen lämpötilaohjaukseen. Kapasiteetti: n m 2 (50 W/m 2 :ssa) riippuen ensiölämpötilasta ja lämpöhäviöstä. 10 bar 100 C 1 sk 1 1/4 sk 220V paineohjattu м 2 < V paineohjattu м 2 < 1500 Syötön AV-mitta: 200 mm - Kiertovesipumppu (energialuokka A) - Termostaatti- ja paluuventtiili - 17 x 2 mm ja Cu15 liittimet - Piirikohtaiset integroidut säätöventtiilit - Manuaalinen ilmausventtiili ja täyttöliitäntä - Mallikohtainen ohjausvarustus - Kiertovesipumppu (energialuokka A) - Termostaatti- ja paluuventtiili - 17 x 2 mm ja Cu15 liittimet - Piirikohtaiset integroidut säätöventtiilit - Manuaalinen ilmausventtiili ja täyttöliitäntä TMix-XXL Käsisäätöpyörällä Muut säätövaihtoehdot sekoitusryhmille sivulla Itsesäätyvällä termostaatilla Muut säätövaihtoehdot sekoitusryhmille sivulla [email protected] 41

22 4. Sekoitusryhmät ja lämmönvaihdinpaketit 4. Sekoitusryhmät ja lämmönvaihdinpaketit Paluurajoitinyksikkö R1 Lämmönvaihdinpaketit Yksikkö yhden piirin ilma ja paluuveden lämpötila ohjaukseen. Suositellaan käytettäväksi remonttikohteissa joissa lattialämmitys asennetaan yhteen huoneeseen. Kapasiteetti 17 x 2 mm putkilla: n. 8 m 2 Kapasiteetti 12 x 2 mm putkilla: n. 6 m 2 Lämmönvaihdinpaketti TMix E20 Lämmönvaihdinpaketti TMix E mahdollistaa vesikiertoisen lattialämmitysasennuksen kytkemisen esimerkiksi talon sulanapitoon. 10 bar 60 C 3/4 Eurocone м 2 < 8 Lämmitys: Talousrakennus: Sulanapito: Maks pinta-ala 80 m 2 (50W/m 2, ΔT = 5 C) Maks pinta-ala 60 m 2 (100W/m 2, ΔT = 8 C) Maks pinta-ala 50 m 2 (300W/m 2, ΔT = 15 C) - Termostaattiventtiili - Itsesäätyvä termostaatti - Manuaalinen ilmaus - Termostaattiventtiili käsisäätöpyörällä - Puserrusliittmet - Paluuventtiili 10 bar 100 C 220V 3/4 uk, Eurocone vakio 1 uk R1 - vakio R1 - ilmatermostaatti yksikössä R1 - ilmatermostaatti seinällä - Lämmönvaihdin 20 peltiä - Kiertovesipumppu, 6 m - Roskasuodatin 1/2 - Termostaattiventtiili ½ sk - Turvaventtiili, 4 bar - Painemittari, 0-6 bar - Paisunta-astia, 1 L TMix E20 Manuaalinen säätö käsisäätöpyörällä termostaattiventtiilissä TMix E20-R Itsesäätyvä termostaatti paluurajoittimena termostaattiventtiilin ensiöpuolella TMix E20-L Itsesäätyvä termostaatti ilma-anturilla TMix E20-V Itsesäätyvä termostaatti menovedenlämpötilaanturilla TMix E20-M 3-pisteinen toimimoottori termostaattiventtiilissä. Lämmönvaihtimen kytkentäesimerkki sivulla 44. Lämmönvaihdin sopii esim. verannan lämmitykseen. 42 [email protected] 43

23 4. Sekoitusryhmät ja lämmönvaihdinpaketit 5. Sähkökattilat Lämmönvaihdinpaketti TMix E30 Lämmönvaihdinpaketti TMix E mahdollistaa vesikiertoisen lattialämmitysasennuksen kytkemisen esimerkiksi talon sulanapitoon. Lämmitys: Talousrakennus: Sulanapito: Maks pinta-ala 150 m 2 (50W/m 2, ΔT = 5 C) Maks pinta-ala 120 m 2 (100W/m 2, ΔT = 8 C) Maks pinta-ala 80 m 2 (300W/m 2, ΔT = 15 C) Sähkökattila 2 kw Käyttövalmis sähkökattila 2 kw vastuksella n. 40 m 2 pinta-alalle. Sähkökattilan termostaatti soveltuu pitämään sopivia lämpötiloja kaikenlaisiin lattialämmitysjärjestelmiin. Sähkökattila on tarkoitettu sisäkäyttöön. Paisunta-astian ansiosta kattila voidaan kytkeä paineistettuihin järjestelmiin. Sähkökattila ei vaadi sähköasennusta - liitetään sähköpistokkeella. 10 bar 100 C 220V 3/4 uk, Eurocone vakio 1 uk Huoneen lämpötilaa voidaan ohjata huonetermostaatilla joka on kytkettynä sähkökattilaan. Suurempiin pintoihin kuin mitä yksi piiri pystyy peittämään (n. 20 m 2 17 mm putkella) on laitettava useampi piiri.kahden tai kolmen piirin jakotukki (artikelnr ja ) voidaan helposti kytkeä 2 kw sähkökattilaan. - Lämmönvaihdin, 30 peltiä - Kiertovesipumppu, 6 m - Roskasuodatin 1/2 - Termostaattiventtiili, ½ sk - Turvaventtiili, 4 bar - Painemittari, 0-6 bar - Paisunta-astia, 2 L TMix-E30 Manuaalinen säätö käsisäätöpyörällä termostaattiventtiilissä TMix E30-R Itsesäätyvä termostaatti paluurajoittimena termostaattiventtiilin ensiöpuolella TMix E30-L Itsesäätyvä termostaatti ilma-anturilla TMix E30-V Itsesäätyvä termostaatti menovedenlämpötilaanturilla TMix E30-M 3-pisteinen toimimoottori termostaattiventtiilissä. 4 bar 230V 100 C vakio 1 sk 3/4 uk м 2 < 40 - Teräsputkinen vesisäiliö W ruostumaton vastus, sähkökytkentä pistokkeella - Ylikuumenemissuoja, kaksinapainen - Käyntitermostaatti C (säädettävä) - Kiertovesipumppu - Paisunta-astia ruostmattomasta teräksestä (suljettu) - Turvaventtiili - Täyttö- ja tyhjennysventtiilit - Painemittari piiri, ruostumaton sähkövastus piiriä, ruostumaton sähkövastus piiriä, ruostumaton sähkövastus piiri, kuparinen sähkövastus piiriä, kuparinen sähkövastus piiriä, kuparinen sähkövastus 1 sk Esimerkki sulanapidosta TMix E30 lämmönvaihtimella maks 80 m 2 pinta-alalle. tuotenro tuotenro tuotenro tuotenro tuotenro [email protected] 45

24 5. Sähkökattilat 6. Sulku- ja säätöventtiilit Sähkökattila 350W Koottu yksikkö suljettuun lattialämmitysjärjestelmään (ei tarvitse ulkoista lämmönlähdettä). Suunniteltu pieniin tiloihin, esim. eteisiin ja kylpyhuoneisiin. 350W lämmitin soveltuu jopa 7 m² (teho 50W/ m²) pinnoille varsinaisena lämmön-lähteenä ja n. 12 m² (teho 29W/ m²) pinnoille mukavuuslämpö käyttöön. Palloventtiili suora Niklattu messinkinen sulkuventtiili. Sopii 2 Ryhmäjakotukkiin (tuotenro 541xx). 4 bar 3/4 Eurocone 230V 25 bar 100 C 1 1/2 sk, 2 uk paineohjattu - Kiertovesipumppu kaapelilla ja pistokkeella - Manuaalinen ilmaus - Lämmitin 350W - Turvaventtiili 4 bar м 2 < punainen Palloventtiili suora Niklattu messinkinen sulkuventtiili. 25 bar 100 C sk-uk Sähkökattila lämmittimellä ja sisäänrakennetulla termostaatilla 25 0 C/35 0 C, teho 350W Sähkökattila lämmittimellä ja sisäänrakennetulla termostaatilla 30 0 C/40 0 C, teho 350W punainen sininen Sähkökattila 6 ja 9 kw /2 punainen Käyttövalmis sähkökattila jopa n. 120 m 2 lattialämmitysjärjestelmille. Mitat: 330 x 930 x 290 mm Paino: 34 kg Palloventtiili kulma kartioliittimellä Niklattu messinkinen sulkuventtiili. Sisältyy lattialämmitysjakotukkitoimitukseen. 4 bar 1 sk 3/4 uk 1 sk 25 bar 100 C sk-uk 230V vakio м 2 < Kiertovesipumppu, 6 m - Paisunta-astia - Turvaventtiili - Vikavirtakytkin - Automaattinen ilmaus - Kaksiportainen termostaatti - Turvatermostaatti - Paine- ja lämpömittari - Anturi ulkolämpötilalle punainen sininen /4 punainen Palloventtiili sk Palloventtiili sinkkikadon kestävästä messingistä. Käytetään käyttövesijärjestelmissä. 25 bar 100 C 3/4 sk Katso myös Työmaakattila sivulla 87. Vastusteho 6kW (3 + 3kW), kapasiteetti n. 120 m 2 (50 W/m 2 :ssa) Vastusteho 9kW (4,5 + 4,5kW), kapasiteetti n. 180 m 2 (50 W/m 2 :ssa) sininen punainen 46 [email protected] 47

25 6. Sulku- ja säätöventtiilit 6. Sulku- ja säätöventtiilit Palloventtiili kulma sk Palloventtiili sinkkikadon kestävästä messingistä. Käytetään käyttövesijärjestelmissä. Sulkuventtiili 1 sk, 1 1/4 sk 25 bar 100 C 3/4 sk sininen punainen /2 uk - uk /2 sk - 10 mm Cu /8 sk - 10 mm Cu Palloventtiili kahvalla sk Palloventtiili sinkkikadon kestävästä messingistä. Käytetään käyttövesijärjestelmissä. Linjasäätöventtiili virtausmittarilla DN 15 Käytetään kun kytkettynä on useampi jakotukki ja virtausta jakotukkien välillä halutaan säätää. 25 bar 100 C sk 1/2 sk /2 sk /4 sk sk /4 sk /2 sk sk Cu Cu Cu Cu28 Sulkuventtiili puristusliittimellä DN15, virtausnopeus 1-8 litraa/min, Liitäntä: 1/2 sk Linjasäätöventtiili virtausmittarilla DN 20 Käytetään kun kytkettynä on useampi jakotukki ja virtausta jakotukkien välillä halutaan säätää. 1 uk, tasotiivisteellä DN20, virtausnopeus 4-36 litraa/min, liitin: 1 uk, tasotiiviste Puristus 16 mm - 10 mm CU 48 [email protected] 49

26 6. Sulku- ja säätöventtiilit 6. Sulku- ja säätöventtiilit Linjasäätöventtiili virtausmittarilla DN 25, DN 32 Käytetään kun kytkettynä on useampi jakotukki ja virtausta jakotukkien välillä halutaan säätää. 1 sk, 1 1/4 sk Paluuventtiili DN15 Messinkinen niklattu venttiili virtauksen säätöön. Puserrusliitin ei sisälly toimitukseen DN25, virtausnopeus 5-50 litraa/min, liitin: 1 sk DN32, virtausnopeus litraa/min, liitin: 1 1/4 sk /4 x 3/4 Kvs-arvo: 1,9 Tarvikkeet: Kartioliitin G15 uk -G15 (kartioliitin) Linjasäätöventtiili Käytetään virtauksen tasaamiseen kun lämmönlähteeseen on kytkettynä kaksi tai useampi jakotukki. Suurin sallittu paine: 10 bar Suurin sallittu lämpötila: 110 C 1 sk, 1 1/4 sk Termostaattiventtiili DN25 Messinkinen venttiili johon voidaan asentaa toimilaite tai itsesäätyvä termostaatti. Käytetään esimerkiksi jakotukin ohjauksessa kun venttiili on asennettu ennen jakotukkia ja ohjaa lattialämmitysjärjestelmää yhdessä keskeisesti asetetun termostaatin kanssa. Termostaattiventtiili on sama kun mutta varustettu adapterilla M30 x 1,5 kierteelle. Kapasiteetti: n. 150 m2 lattialämmitys (50 W/m 2 :ssa) Kvs-arvo: 5,1 Liitin: R25 sk x R25 uk (kartioliittimellä) Koko: 3/4 sk. Sopii jopa 150 m 2 pinta-aloille Kvs-arvo: 6,12 (venttiili täysin auki) Liitoskappaleen kierre M28 x 1, Liitoskappaleen kierre M30 x 1, Koko: 1 sk. Sopii jopa 300 m 2 pinta-aloille Kvs-arvo: 10,4 (venttiili täysin auki) Termostaattiventtiili DN15 Niklattu, messinkinen venttiili M28 x 1,5 liitännällä toimilaitteelle (tuotenro adapterilla 67028) tai itsesäätyvälle termostaatille (tuotenro tai 51904). Puserrusliitin lattialämmitysputkelle ei sisälly toimitukseen /4 x 3/4 Kvs-arvo: 1,1 Tarvikkeet: Kartioliitin G15 uk -G15 (kartioliitin) 50 [email protected] 51

27 7. Liittimet 7. Liittimet Puserrusliitimet Puserrusliitin jatkoliitin 90 uk Puserrusliitin lattialämmitykselle Käyttövalmis niklattu messinkinen liitin - mutteri, helmi ja holkki. Käytetään lattialämmitysputken liittämiseen lattialämmitysjakotukkiin x G x G x G x G x G20 Puserrusliitin suora sk x 1/ x 1/ x 1/ x 1/ x x 1 Puserrusliitin suora uk x 1/ x 1/ x 1/ x 1/ x 3/4" x x x 1/ x 1/ x 1/ x 1/ x 3/ x x 1 Puserrusliitin jatkoliitin 90 sk x 1/ x 1/ x 1/ x 1/ x x 1 Puserrusliitin jatkoliitin 90 Käyttövalmis puserrusliitin messingistä lattialämmitysputkien jatkamiseen x x x x 20 Puserrusliitin käyttövedelle Käyttövalmis niklattu messinkinen liitin - mutteri, helmi ja holkki. Käytetään käyttövesiputken liittämiseen käyttövesijakotukkiin. Puserrusliitin jatkoliitin Käyttövalmis puserrusliitin lattialämmitysputkien jatkamiseen x x x x x x x G15 / 10 kpl/ps x G15 / 10 kpl/ps X G20 / 10 kpl/ps X G20 / 10 kpl/ps x G x G20 / 10 kpl/ps x G25 / 10 kpl/ps 52 [email protected] 53

28 7. Liittimet 7. Liittimet Puserrusliitin kupariputkelle 15 mm kupariputki kytkentään. Liitin - sisäkierre, Eurocone x G20 / 10 kpl/ps x G20 / 10 kpl/ps x G20 / 10 kpl/ps Puserrusliitin suora mm x 3/4 uk / 10 kpl/ps Puserrusliitin Eurocone-Eurocone G15 / 10 kpl/ps G20 / 10 kpl/ps G25 Puserrusliitin Eurocone-uk G15 x 1/2 uk / 10 kpl/ps G20 x 1/2 uk / 10 kpl/ps G20 x 3/4 uk / 10 kpl/ps G25 x 3/4 uk / 10 kpl/ps G25 x 1 uk / 10 kpl/ps Puserrusliitin kulma 90 Eurocone-uk G15 x 1/2 uk / 10 kpl/ps G20 x 1/2 uk / 10 kpl/ps G20 x 3/4 uk / 10 kpl/ps G25 x 3/4 uk / 10 kpl/ps G25 x 1 Uk / 10 kpl/ps Puserrusliitin kulma 90 Eurocone-sk G15 x 1/2 sk / 10 kpl/ps G20 x 1/2 sk / 10 kpl/ps G20 x 3/4 sk / 10 kpl/ps G25 x 3/4 sk / 10 kpl/ps G25 x 1 sk / 10 kpl/ps Puserrusliitin T-liitin Eurocone G15 / 10 kpl/ps G20 / 10 kpl/ps G25 / 5 kpl/ps Puserrusliitin T-liitin Eurocone-uk G15 x 1/2 uk x G15 / 10 kpl/ps G20 x 3/4 uk x G20 / 10 kpl/ps G25 x 3/4 uk x G25 / 5 kpl/ps G25 x 1 Uk x G25 / 5 kpl/ps Puserrusliitin Eurocone-sk G15 x 1/2 sk / 10 kpl/ps G20 x 1/2 sk / 10 kpl/ps G20 x 3/4 sk / 10 kpl/ps G25 x 3/4 sk / 10 kpl/ps G25 x 1 sk / 10 kpl/ps Puserrusliitin kulma 90 Eurocone Puserrusliitin T-liitin Eurocone-sk G15 x 1/2 sk x G15 / 10 kpl/ps G20 x 1/2 sk x G20 / 10 kpl/ps G25 x 1/2 sk x G20 / 10 kpl/ps G25 x 1/2 sk x G25 / 5 kpl/ps G25 x 3/4 sk x G25 / 5 kpl/ps G25 x 1 sk x G25 / 5 kpl/ps G15 / 10 kpl/ps G20 / 10 kpl/ps G25 / 10 kpl/ps 54 [email protected] 55

29 7. Liittimet 7. Liittimet Puristusliittimet Puristusliitin suora sk Puristusliitin suora x 1/2 sk / 10 kpl/ps x 16 / 10 kpl/ps x17 / 10 kpl/ps x 20 / 10 kpl/ps x 26 / 5 kpl/ps x 32 / 5 kpl/ps x 40 / 5 kpl/ps x 50 / 2 kpl/ps x 63 / 2 kpl/ps x 1/2 sk / 10 kpl/ps x 3/4 sk / 10 kpl/ps x 3/4 sk / 5 kpl/ps x 1 sk / 5 kpl/ps x 1 sk / 5 kpl/ps x 1 1/4 sk / 5 kpl/ps x 1 1/2 sk / 2 kpl/ps x 2 sk / 2 kpl/ps Puristusliitin suora supistuksella x 20 / 10 kpl/ps Puristusliitin suora Cu x 26 / 5 kpl/ps x Cu12 / 10 kpl/ps x 32 / 5 kpl/ps x Cu15 / 10 kpl/ps x 26 / 5 kpl/ps x Cu15 / 10 kpl/ps x 32 / 5 kpl/ps x Cu18 / 10 kpl/ps x 32 / 5 kpl/ps x Cu22 / 10 kpl/ps x 40 / 5 kpl/ps x Cu22 / 15 kpl/ps x 50 / 2 kpl/ps x 28 / 5 kpl/ps x 40 / 5 kpl/ps x 50 / 2 kpl/ps x 50 / 2 kpl/ps x 63 / 2 kpl/ps x 63 / 2 kpl/ps Puristusliitin suora tasotiivisteellä Puristusliitin suora kartioliittimellä Liitin - sk, Eurocone x G15 / 10 kpl/ps x G20 / 10 kpl/ps x 3/4 sk / 10 kpl/ps x 3/4 sk / 10 kpl/ps x 1 sk / 5 kpl/ps x M22 / 100 kpl/ps x G20 / 10 kpl/ps x G15 / 10 kpl/ps x G20 / 10 kpl/ps * 20 x G20 / 10 kpl/ps Puristusliitin suora ulkokierteellä Koot mm niklattu. *HUOM! Käytetään ainoastaan yhdessä 20 x 2 mm ThermoSystem TM putkien kanssa. Liittimellä on harmaa rengas. Puristus tulppa x 3/8 uk / 10 kpl/ps x 1/2 uk / 10 kpl/ps x 1/2 uk / 10 kpl/ps x 3/4 uk / 10 kpl/ps x 3/4 uk / 5 kpl/ps x 1 uk / 5 kpl/ps x 1 uk / 5 kpl/ps x 1 1/4 uk / 5 kpl/ps x 1 uk / 5 kpl/ps x 1 1/4 uk / 5 kpl/ps / 10 kpl/ps / 10 kpl/ps / 5 kpl/ps / 5 kpl/ps / 5 kpl/ps x 1 1/4 uk / 2 kpl/ps x 1 1/2 uk / 2 kpl/ps x 2 uk / 2 kpl/ps [email protected] 57

30 7. Liittimet 7. Liittimet Puristusliitin kulma mm / 10 kpl/ps mm / 10 kpl/ps mm / 5 kpl/ps mm / 5 kpl/ps mm / 5 kpl/ps Puristusliitin kulma x 16 / 10 kpl/ps x 20 / 10 kpl/ps x 26 / 5 kpl/ps x 32 / 5 kpl/ps x 40 / 5 kpl/ps x 50 / 2 kpl/ps x 63 / 2 kpl/ps Puristusliitin kulma 90 ulkokierteellä x 1/2 uk / 10 kpl/ps x 1/2 uk / 10 kpl/ps x 3/4 uk / 10 kpl/ps x 3/4 uk / 5 kpl/ps x 1 uk / 5 kpl/ps x 1 uk / 5 kpl/ps x 1 1/4 uk / 5 kpl/ps x 1 1/4 uk / 2 kpl/ps x 1 1/2 uk / 2 kpl/ps x 2 uk / 2 kpl/ps Puristusliitin kulma 90 sisäkierteellä x 1/2 sk / 10 kpl/ps x 1/2 sk / 10 kpl/ps x 3/4 sk / 10 kpl/ps x 3/4 sk / 5 kpl/ps x 1 sk / 5 kpl/ps x 1 1/4 sk / 5 kpl/ps x 1 1/4 sk x 1 1/2 sk / 2 kpl/ps x 2 sk / 2 kpl/ps Liitosputki kulma 90 patteriliitäntään Kromattu messinkinen putki Ø15 mm x Cu15, pituus 300 mm / 2 kpl/ps x Cu15, pituus 1100 mm / 2 kpl/ps x Cu15, pituus 300 mm / 2 kpl/ps Puristusliitin liitinputki T-kulma Cu15 Kromattu messinkinen putki Ø15 mm x Cu15, pituus 300 mm / 2 kpl/ps x Cu15, pituus 1100 mm / 2 kpl/ps x Cu15, pituus 300 mm / 2 kpl/ps Puristusliitin T-liitin x 16 x 16 / 10 kpl/ps x 20 x 20 / 10 kpl/ps x 26 x 26 / 5 kpl/ps x 32 x 32 / 5 kpl/ps x 40 x 40 / 5 kpl/ps x 50 x 50 / 2 kpl/ps x 63 x 63 / 2 kpl/ps Puristusliitin T-liitin supistus keskellä x 16 x 20 / 10 kpl/ps x 16 x 26 / 5 kpl/ps x 20 x 26 / 5 kpl/ps x 16 x 32 / 5 kpl/ps x 20 x 32 / 5 kpl/ps x 26 x 32 / 5 kpl/ps x 26 x 40 / 5 kpl/ps x 32 x 40 / 5 kpl/ps x 26 x 50 / 2 kpl/ps x 32 x 50 / 2 kpl/ps x 40 x 50 / 2 kpl/ps x 32 x 63 / 2 kpl/ps x 40 x 63 / 2 kpl/ps x 50 x 63 / 2 kpl/ps 58 [email protected] 59

31 7. Liittimet 7. Liittimet Puristusliitin T-liitin laajennus keskellä x 20 x 16 / 10 kpl/ps x 26 x 20 / 5 kpl/ps x 32 x 26 / 5 kpl/ps x 40 x 32 / 5 kpl/ps x 50 x 40 / 2 kpl/ps Puristusliitin T-liitin supistuksella x 20 x 16 / 10 kpl/ps x 26 x 16 / 5 kpl/ps x 26 x 20 / 5 kpl/ps x 32 x 20 / 5 kpl/ps x 32 x 26 / 5 kpl/ps x 40 x 32 / 5 kpl/ps x 50 x 32 / 10 kpl/ps x 50 x 40 / 10 kpl/ps x 63 x 50 / 10 kpl/ps x 16 x 16 / 10 kpl/ps x 20 x 20 / 5 kpl/ps x 26 x 26 / 5 kpl/ps x 32 x 32 / 5 kpl/ps x 40 x 40 / 2 kpl/ps x 50 x 50 / 2 kpl/ps x 16 x 20 / 5 kpl/ps x 20 x 16 / 5 kpl/ps x 26 x 16 / 5 kpl/ps x 26 x 20 / 5 kpl/ps x 20 x 26 / 5 kpl/ps x 26 x 32 / 5 kpl/ps x 32 x x 40 x 50 Puristusliitin T-liitin sisäkierteellä Puristusliitin T-liitin ulkokierteellä x 1/2 uk x 16 / 10 kpl/ps x 1/2 uk x 20 / 10 kpl/ps x 3/4 uk x 20 / 10 kpl/ps x 1/2 uk x 26 / 5 kpl/ps x 3/4 uk x 26 / 5 kpl/ps x 1 uk x 26 / 5 kpl/ps x 3/4 uk x 32 / 5 kpl/ps x 1 uk x 32 / 5 kpl/ps x 1 uk x 40 / 2 kpl/ps x 1 1/4 uk x 40 / 2 kpl/ps x 1 1/4 uk x 50 / 2 kpl/ps x 1 1/2 uk x 50 / 2 kpl/ps x 2 uk x 63 / 2 kpl/ps Hanakulma x 1/2 sk / 10 kpl/ps x 1/2 sk / 10 kpl/ps Puristushylsy Vaurioituneen hylsyn tilalle mm / 10 kpl/ps mm / 10 kpl/ps mm / 5 kpl/ps mm / 5 kpl/ps mm / 5 kpl/ps mm / 2 kpl/ps mm / 2 kpl/ps x 1/2 sk x 16 / 10 kpl/ps x 1/2 sk x 20 / 10 kpl/ps x 3/4 sk x 20 / 10 kpl/ps x 1/2 sk x 26 / 5 kpl/ps x 3/4 sk x 26 / 5 kpl/ps x 1/2 sk x 32 / 5 kpl/ps x 3/4 sk x 32 / 5 kpl/ps x 1 sk x 32 / 5 kpl/ps x 1 sk x 40 / 5 kpl/ps x 1 1/4 sk x 40 / 5 kpl/ps x 1 1/4 sk x 50 / 2 kpl/ps x 1 1/2 sk x 50 / 2 kpl/ps x 2 sk x 63 / 2 kpl/ps 60 [email protected] 61

32 8. Järjestelmäratkaisut 8. Järjestelmäratkaisut Lämmönluovutuspellit Uiva lattia 12 mm Lämmönluovutuspelti Uiva lattia 12 Uralevy Alumiinipelti taittourilla. Käytetään kevyeisiin lattiarakenteisiin. Alumiinikasetti yhdistetty EPS-solumuoviin. 2 kpl rinnakkaista putkiuraa Tuotekuvaus Taittourat: 330/110/440/270 mm Koko, mm (P x L x K) 8 x 1 mm putkelle AV 150, menekki: n. 5 peltiä/m x 145 x 0,45 / 400 kpl lava 12 x 2 mm putkelle AV 200, menekki: n. 4,2 peltiä/m x 180 x 0,5 / 400 kpl lava 16 x 2 mm putkelle AV 300, menekki: n. 4 peltiä/m x 180 x 0,5 / 400 kpl lava 17 x 2 mm putkelle AV 150, menekki: n. 5 peltiä/m x 145 x 0.5 / 400 kpl lava AV 200, menekki: n. 4 peltiä/m x 190 x 0.5 / 400 kpl lava AV 300, menekki: n. 2,5 peltiä/m x 270 x kpl/pakk / 320 kpl lava 20 x 2 mm putkelle AV 300, menekki: n. 2,5 peltiä/m x 270 x 0,5 / 280 kpl lava h 14 mm Uiva lattia 12 Kääntölevy Muotoonleikattu EPS-solumuovi kahdella käännöksellä. h 14 mm omegaputkiura omegaputkiura Koko, mm (P x L x K) x 400 x 14 / 58 kpl /pakk Koko, mm (P x L x K) x 200 x 14 / 54 kpl /pakk Uiva lattia 12 Täyttölevy 200 mm 12 mm 300 kpa 200 mm 12 mm 300 kpa Uiva lattia Minifloor 8 Minifloor 8 Uiva lattia uralevy Alumiinikasetti yhdistetty EPS-solumuoviin. 2 kpl rinnakkaista putkiuraa. Muotoonleikattu EPS-solumuovi täyttöön seiniä vasten tai pintoihin joita ei peitetä lattialämmityksellä. h 14 mm 300 kpa h 9 mm 150 mm 8 mm Koko, mm (P x L x K) x 185 x 14 / 132 kpl /pakk omegaputkiura 300 kpa Koko, mm (P x L x K) x 300 x 9 Minifloor 8 Uiva lattia kääntölevy Alumiininen kääntölevy yhdistettynä solumuoviin. Kääntölevy on helppo katkaista kahteen osaan. h 9 mm 150 mm 8 mm 300 kpa Koko, mm (P x L x K) x 300 x 9 62 [email protected] 63

33 8. Järjestelmäratkaisut 8. Järjestelmäratkaisut Uiva lattia 18 mm Uiva lattia 30/50/70 mm Uiva lattia 18 uralevy Alumiinikasetti yhdistetty EPS-solumuoviin. 2 kpl rinnakkaista putkiuraa. Uiva lattia 30/50/70 uralevy Uritettu EPS-solumuovi kahdella rinnakkaisella putkiuralla. h 18 mm 160 mm 300 mm 17 mm 300 mm 17 mm 200 kpa omegaputkiura Uiva lattia 18 kääntölevy 300 kpa Tuotekuvaus Koko, mm (P x L x K) AV x 320 x 18 / 60 kpl /pakk AV x 600 x 18 / 32 kpl /pakk Muotoonleikattu EPS-solumuovi kahdella käännöksellä. Koko, mm (P x L x K) x 600 x x 600 x x 600 x 70 Uiva lattia 30/50/70 kääntölevy Uritettu EPS-solumuovi kahdella käännöksellä ja urat piirisyötöille. 300 mm 17 mm 200 kpa h 18 mm 160 mm 300 mm Tuotekuvaus Koko, mm (P x L x K) AV x 300 x 18 / 32 kpl /pakk AV x 300 x 18 / 32 kpl /pakk 17 mm 300 kpa Koko, mm (P x L x K) x 600 x x 600 x x 600 x 70 Uiva lattia 18 täyttölevy Muotoonleikattu EPS-solumuovi täyttöön seiniä vasten tai pintoihin joita ei peitetä lattialämmityksellä. Uiva lattia 30/50/70 uralevy Uritettu EPS-solumuovi neljällä rinnakkaisella putkiuralla. h 18 mm 300 kpa 150 mm 17 mm 200 kpa Koko, mm (P x L x K) x 278 x 18 / 64 kpl /pakk Koko, mm (P x L x K) x 600 x x 600 x x 600 x 70 Uiva lattia 30/50/70 kääntölevy Uritettu EPS-solumuovi neljällä käännöksellä ja urat piirisyötöille. 150 mm 17 mm 200 kpa Koko, mm (P x L x K) x 600 x x 600 x x 600 x [email protected] 65

34 8. Järjestelmäratkaisut 8. Järjestelmäratkaisut Uiva lattia 30/50/70 täyttölevy Muotoonleikattu EPS-solumuovi täyttöön seiniä vasten tai pintoihin joita ei peitetä lattialämmityksellä. Lastulevy, kääntölevy Uritettu lattialastulevy kahdella kehänmuotoisella uralla Muodostaa kantavan lattiarakenteen. 200 kpa h 22 mm 150 mm 17 mm Lastulevyt Koko, mm (P x L x K) x 600 x x 600 x x 600 x 70 Lastulevy, uralevy Uritettu lattialastulevy kahdella rinnakkaisella uralla lämmönluovutuspelleille. Muodostaa kantavan lattiarakenteen. Koko, mm (P x L x K) K 600 x 600 x IMP 600 x 600 x 22 Kosteuden kestävä Lastulevy, peittävä kääntölevy Mahdollistaa putkikäännökset lattiatason alapuolella. Muodostaa kantavan lattiarakenteen. h 22 mm 300 mm 17 mm h 22 mm 150 tai 300 mm 17 mm Koko, mm (P x L x K) K 2400 x 600 x 22 / 30 kpl nippu Lastulevy, kääntölevy Uritettu lattialastulevy kehänmuotoisella uralla. Muodostaa kantavan lattiarakenteen. Koko, mm (P x L x K) x 600 x IMP 600 x 600 x 22 Kosteuden kestävä Lastulevy, täyttölevy Työstämätön lattialastulevy täytölle tai pinnoille joille lämpöä ei toivota. Muodostaa kantavan lattiarakenteen. h 22 mm 300 mm 17 mm h 22 mm Koko, mm (P x L x K) 20121K 600 x 600 x 22 Koko, mm (P x L x K) x 600 x IMP 2400 x 600 x 22 Kosteuden kestävä Lastulevy, uralevy Uritettu lattialastulevy neljällä rinnakkaisella uralla lämmönluovutuspelleille. Muodostaa kantavan lattiarakenteen. h 22 mm 150 mm 17 mm Koko, mm (P x L x K) K 2400 x 600 x 22 / 30 kpl nippu IMP 2400 x 600 x 22 Kosteuden kestävä / 30 kpl nippu 66 [email protected] 67

35 9. Putkipitimet ja peitelaipat 9. Putkipitimet ja peitelaipat Putkipidin lukkokannella Peitelaipat Mini-snap. b b Avattavat, ilman teippiä (jälkiasennukseen). a a /12/16 mm putkelle, Leveys: 20 mm, valk. 16/20 mm putkelle, Leveys: 30 mm, valk. 25/28 mm putkelle, Leveys: 33 mm, valk. Putkipidin lukkokannella Kaksiosainen. /10 kpl/ps /10 kpl/ps /10 kpl/ps Yksiosainen a: 38, b: 38, mm putkille, valk. a: 48, b: 48, mm putkille, valk a: 54, b: 54, mm putkille, valk Kaksiosainen a: 88, b: 38, AV40, mm putkille, valk. a: 118, b: 48, AV60, mm putkille, valk. a: 124, b: 54, AV mm putkille, valk. /10 kpl/ps /10 kpl/ps /10 kpl/ps /10 kpl/ps /10 kpl/ps /10 kpl/ps AV /12/15/16 mm putkelle, Leveys: 60 mm, valk. /10 kpl/ps /15/16 mm putkelle, Leveys: 60 mm, valk. /10 kpl/ps /22 mm putkelle, Leveys: 70 mm, valk. /10 kpl/ps /20/22 mm putkelle, Leveys: 70 mm, valk. /10 kpl/ps AV /15/16 mm putkelle, Leveys: 80 mm, valk. /10 kpl/ps /20 mm putkelle, Leveys: 90 mm, valk. /10 kpl/ps /20/22 mm putkelle, Leveys: 90 mm, valk. /10 kpl/ps /28 mm putkelle, Leveys: 100 mm, valk. /10 kpl/ps 68 [email protected] 69

36 10. Lisätarvikkeet 10. Lisätarvikkeet Lisätarvikkeet lattialämmitykselle Suojaputki Nippuside Lattialämmitysputkien kiinnitykseen raudoitusverkkoon. Poimutettu muoviputki asennettavaksi liikuntasaumojen kohdalle betonivalussa ,7 x 186 mm 100 kpl /ps ,4 x 112 mm 100 kpl /ps Taivutustuki Polystyreeninen taivutustuki putkitaivutuksien suojaksi ja kiinnitykseen esim. lattiasta jakotukkiin mm (12-17 mm putkelle) 15 m kieppi mm (12-17 mm putkelle) 50 m kieppi mm (25 mm putkelle) 25 m kieppi mm (32 mm putkelle) 25 m kieppi Jakotukkikaappi, pinta-asennus mm putkelle / 50 kpl/ps mm putkelle / 50 kpl/ps Koottu, pinta-asennus jakotukkikaappi. Sopii Thermotech Lattialämmitysjakotukille ja Kombitukille. Asennustuki tilattava erikseen. Kaappi on valmistettu jauhelakatusta, galvanisoidusta pellistä. Kaapissa on DIN-kisko jakotukin konsoleiden kiinnitystä varten. Lukko saatavilla lisätarvikkeena mm putkelle / 50 kpl/ps mm suojaputkelle / 50 kpl/ps mm suojaputkelle / 50 kpl/ps mm suojaputkelle / 50 kpl/ps Tuotekuvaus Ulkomitat, mm (K x S x L) Kaksipuolinen teippi uivalle lattialle Käytetään solumuovilevyjen kiinnitykseen uivassa lattiassa. Menekki: 1-3 juoksumetriä/m Lattialämmitysjakotukki maks 7 piiriä Kombitukki maks 3 piiriä Lattialämmitysjakotukki maks 12 piiriä Kombitukki maks 10 piiriä 850 x 125 x x 125 x 881 Jakotukkikaappi, uppoasennus Tuotekuvaus Pituus Leveys: 25 mm 50 m Kiinnike lattialämmitysputkelle Käytetään 17 mm lattialämmitysputken kiinnitykseen uivassa lattiassa. Koottu jakotukkikaappi. Takaosassa leikatut kädensijat helpottavat kaapin siirtoa. Takaosassa myös valmiit kiinnitykset seinään, raudoitusverkkoon tai kattorautoihin asennuksen ajaksi. Kaapin sivuissa on esiporatut reiät syöttöputkelle kun syöttö lattialämmitysjakotukkiin tapahtuu sivusta. Kaapin pohjaan kiinnitetään muovinen vuotokaukalo lattialämmitysputken tueksi ja vuotoilmaisimeksi. Sopii Thermotech Lattialämmitysjakotukille ja Kombitukille Kiinnike 100 kpl/pakk Tuotekuvaus Lattialämmitysjakotukki 2-5 piiriä Lattialämmitysjakotukki 6-9 piiriä Lattialämmitysjakotukki piiriä Ulkomitat, mm (K x S x L) 705 x 120 x x 120 x x 120 x Kombitukki 2-6 piiriä 705 x 120 x Kombitukki 7-10 piiriä 705 x 120 x [email protected] 71

37 10. Lisätarvikkeet 10. Lisätarvikkeet Kehys luukulla Voidaan kiinnittää seinään ilman kaappia. Lukko avaimella saatavilla lisätarvikkeena (tuotenro ). Kiinnityshakanen asennuskiskolle Muovinen hakanen 12, tai 25 asennuskiskon kiinnitykseen solumuovialustaan. Tuotekuvaus Reikä seinälevyyn, mm (K x L) korkeus 65 mm 100 kpl/ps korkeus 65 mm 200 kpl/ps Lattialämmitysjakotukki 2-5 piiriä Lattialämmitysjakotukki 6-9 piiriä, Kombitukki 2-6 piiriä 725 x x korkeus 45 mm 100 kpl/ps korkeus 45 mm 500 kpl/ps Lattialämmitysjakotukki piiriä, Kombitukki 7-10 piiriä 725 x 950 Asennuskisko Asennustuki Käytetään vuotoilmaisimena ja putkien tukena. Toimitetaan kiinnitetyillä tiivisteillä ja kuminipalla vuotoputkelle. Muovikisko putkien kiinnitykseen. Kiinnitetään solumuoviin kiskon omilla hakasilla tai kiinnityshakasilla tai tai betoniin betoninaulalla tai ruuvilla. Putkikiinnikkeiden AV mm putkelle, ilman kiinnikkeitä, pituus 2 m Tuotekuvaus Leveys, mm Lattialämmitysjakotukki 2-5 piiriä Lattialämmitysjakotukki 6-9 piiriä Lattialämmitysjakotukki piiriä Kombitukki 2-6 piiriä mm putkelle, kiinnikkeillä, pituus 0,7 m mm, ilman kiinnikeitä, pituus 0,7 m 25 mm putkelle, ilman kiinnikkeitä, pituus 4 m 5 kpl/pakk 5 kpl/pakk Kombitukki 7-10 piiriä 940 Putkipidike mm putkille 100 kpl /pakk mm putkille 500 kpl /pakk mm putkille 100 kpl /pakk mm putkille 250 kpl /pakk mm putkille 100 kpl /pakk ,7 x 186 mm nippusiteille 10 kpl/pakk Muovinen pidike lattialämmitysputkien kiinnitykseen solumuoviin (paksuus väh. 100 mm). Saatvilla myös nippusiteille (tuotenro ). Nippusiteet eivät sisälly toimitukseen. Putkipidike ruuvilla PE-RT muovinen putkipidike ruuvilla lattialämmitysputken kiinnitykseen solumuovialustaan. Putken ulkohalkaisija vähintään: 25 mm Naulakiinnike mm putkelle 100 kpl/ps mm putkelle 100 kpl/ps mm putkelle 100 kpl/ps Naulakiinnike lattialämmitysputkien kiinnitykseen puualustaan. Peitelevy valkoinen Peitelevy jotta saadaan suurempi peittävä pinta sähkörasian päälle asentaessa. Sopii termostaateille 67210, 67220, 67222, 67230, 67234, ja mm putkelle 100 kpl/ps 72 [email protected] 73

38 10. Lisätarvikkeet 10. Lisätarvikkeet Tasotiiviste 1 Yhdysliitin Kartioliittimellä tai ilman. Yhdysliitin kartioliittimellä jakotukin ja sekoitusryhmän yhdistämiseen. Sisältää o-renkaat joten erillistä tiivistettä ei tarvita. Kuvassa liitin kartioliittimellä mm mm mm mm 1 kartioliitin, O-renkaalla kartioliittimellä, tiivisteet o- renkailla , tiivisteet o-renkailla Lisätarvikkeet lattialämmitysjakotukille Ilmauspaketti 1:lle piirille Käyttövalmis paketti 1:piirin ilmaukseen, esimerkiksi kun yksi piiri yläkerran huoneessa kytketään alakerrassa olevaan jakotukkiin. Piirietäisyys: 50 mm 3/4 Eurocone - Sisäänrakennetut säätöventtiilit - konsoli Tulppa Niklattu messinkinen tulppa o-renkaalla lattialämmitysjakotukille /8 uk /2 uk /4 uk uk Ilmauspaketti Laajennuspaketti Käytetään lattialämmitysjakotukin laajennuksessa. Tukit ruostumatonta terästä. Piirien välinen etäisyys: 50 mm Päätyhattu piirilähdölle Käytetään piirin tilapäiseen sulkemiseen lattialämmitysjakotukissa, esim. silloin kun toiset piirit liitetään vasta myöhemmin. Toimitukseen sisältyy tasoadapteri (tuotenro ). 3/4 sk Päätyhattu piirilähdölle 1 kartioliitin, O-renkaalla 3/4 Eurocone - Termostaattiventtiilit - Puserrusliittimet 17 x 2 mm - 1 kartioliittimet Konsoli 35 Konsoli lattialämmitysjakotukin seinäkiinnitykseen. Sisältää adapterin DIN-kiskolle. Sisältyy jakotukkitoimitukseen piiri piiriä piiriä piiriä AV-mitta: [email protected] 75

39 10. Lisätarvikkeet 10. Lisätarvikkeet Yhde Virtausholkki Holkki kiinnitetään venttiilin karaan. Holkki estää toimilaitetta sulkeutumasta kokonaan. Tämä mahdollistaa pienen virtauksen piirissä, jopa silloin kuin termostaatti ei pyydä lämpöä /4 uk x G25 (kartioliittimellä) Minifloor 8 liitin Messinkinen liitin 8 mm lattialämmitysputkelle. Sopii suoraan Eurocone kierteeseen. 3/4 Eurocone Virtausholkki Lukko Lukko estää turhan pääsyn lattialämmitysjakotukin varustukseen piiri 1 pari piiriä 1 pari piiriä 1 pari Tulppa piirilähdölle (3 piiriä) Liitin 8 mm - R15 sk Liitin 8 mm - R15 uk Jatkoliitin 8 mm 1kpl Ohitusputki Käyttövalmis ohitus jakotukkien päätyjen väliin jakotukin virtauksen turvaamiseksi kun piirit ovat kiinni. 3/4 sk Lukko Virtausmittari Virtausmittari piirikohtaiseen virtauksen säätöön. Virtaus on heti luettavissa venttiilin virtausmittarista. Virtausmittari asennetaan menotukkiin. Sopii kaikkiin Thermotechin jakotukkeihin joissa manuaaliset säätöventtiilit. Toimitetaan paketissa jossa virtausmittari ja istukka (tuotenro ja 50010). Kierrosmäärä: 0-5 l/min Virtausmittari Jakotukin ohitus Termostaattiventtiilipaketti Paketti sisäänrakennetulla termostaattiventtiilillä ja käsisäätöpyörällä sekoitusryhmälle TMix S. Käytetään kun halutaan ohjata yhden huoneen lämpötilaa ja täydennetään toimilaitteella, huonetermostaatilla ja kytkentärimalla. Käsisäätöpyörä Muovinen käsisäätöpyörä venttiilien manuaaliseen säätöön. Sisältyy lattialämmitysjakotukki toimitukseen Termostaattiventtiilipaketti Käsisäätöpyörä 76 [email protected] 77

40 10. Lisätarvikkeet 10. Lisätarvikkeet Sähkövastus Thermotechin sekoitusryhmä voidaan täydentää 350W sähkövastuksella jos halutaan ylläpitää mukavuuslämpöä klinkkerilattioissa (jopa 12 m2 (29W/m2)) kausina kun ensiölämmönlähde on suljettuna. Sähkövastus on sovellettu klinkkerilattioille ja ylläpitää keskilämpötilaa 25 ± 1,5 C. Päätykappale Sinkinkadonkestävää messinkiä. 3/4 sk 220V 1, o-rengas Paketti TMix XS:lle, TMix M:lle ja Kombitukille Paketti TMix S:lle /4 sk Tulppa Metallinen tulppa käyttövesijakotukkiin. Jakotukki 2kW sähkökattilalle piiriä piiriä TMix S jakotukki voidaan tilata erikseen jos toivotaan useampaa kuin yhtä piiriä. Jakotukki on valmistettu ruostumattomasta teräksestä ja toimitetaan koottuna meno- ja paluutukilla sekä 17 x 2mm putkiliittimillä. Termostaattiventtiilipaketti saatavilla lisätarvikkeena (tuotenro ). 3/4 uk O-rengas /4 uk Tulppa ilmauksella Käytetään kun jakotukki kytketään pattereihin. 3/4 uk Lisätarvikkeet käyttövedelle Konsolit Kestävät konsolit galvanisoidusta pellistä /4 uk Pääty jakotukille Koottu paketti käyttövesijakotukin tiivistykseen Konsolit (2 kpl) 1 pari G15 Adapteri Eurocone tasotiiviste [email protected] 79

41 10. Lisätarvikkeet 10. Lisätarvikkeet Käyttövesikaappi Koottu jakotukkikaappi vuotoilmaisimella. Peitelevyt läpinäkyvää muovia. Kaappiläpiviennit toimitetaan asennettuina. Voidaan käyttää yhdessä telineen kanssa (tuotenro tai 38012) Kehys luukulla myydään erikseen (tuotenro. 7575x-1). Kaappi täyttää menetelmän NT VVS 129 vaatimukset. Tuotekuvaus Mitat, mm (K x S x L) < 5 piiriä 550 x 95 x < 8 piiriä 550 x 95 x < 11 piiriä 550 x 95 x 690 Kehys luukulla Kehys lakattua, valkoista peltiä. Kiinnitetään mukana tulevilla ruuveilla jakotukkikaappiin tai kiinnitetään yksinään seinään. Vesipistekaappi Kaappi sisältää vuotokaukalon, kaapin sivut galvanisoidusta pellistä ja peitelevyt läpinäkyvästä muovista. Kaappiin voidaan asentaa yksi- tai kaksiosainen vesipiste. Kaappiläpiviennit alhaalta, sivuilta ja ylhäältä. Läpiviennit takaosassa vesipisteille AV- 90mm. Kehys luukulla sisältyy toimitukseen. Tuotekuvaus Mitat, mm (K x S x L) Vesipistekaappi 310 x 75 x 260 Läpivienti Sisältyy Multijakotukkikaapin vuotokaukaloon. Käytetään putken läpiviennille ylhäältä tai sivulta. Tuotekuvaus Reikä seinälevyssä, mm (K x L) Kaapille x Kaapille x Kaapille x 710 Käyttövesikaapin teline Tiivistysholkki Jatkomuhvi Käytetään suojaputkien jatkamiseen. Ei saa käyttää piiloasennukseen tai kun vaatimukset vaihdon osalta täyttyvät. Telinettä käytetään kaapin kiinnitykseen. Teline ruuvataan kiinni mukana tulevilla ruuveilla kaapin sivuihin. Telineen korkeutta voi säätää. Asennuskorkeus 300, 350, 400 ja 450 mm alustan yläpuolelle. Teline ruuvataan solumuovi tai muuhun alustaan Käyttövesikaapin teline (16) - 10 Käyttövesikaapin teline tolpilla Telinettä käytetään kaapin kiinnitykseen solumuoviin kun kyseessä on betonivalu. Tolpat painetaan eristeeseen ja mukana tulevat suojaputket estävät tolppia kiinnittymästä valuun. Teline kiinnitetään ruuveilla kaapin takaseinään. Säädettävä leveys ja korkeus. Peitelevy patterilähdölle Yhdelle putkelle Pienin putkien välinen etäisyys 50 mm. Korkeus: 1500 mm Käyttövesikaapin teline tolpilla mm, valkoinen 80 [email protected] 81

42 10. Lisätarvikkeet 10. Lisätarvikkeet Peitelevy patterilähdölle Kahdelle putkelle Putkien välinen etäisyys mm. Multi putkipidike M8 Putkien kiinnittämiseen. Kumipäällyste. Kiinnitetään M8-kierteeseen mm, valkoinen mm, valkoinen Suojaputki Jopa 18 mm putkelle pattereiden ja lattian väliin mm / 50 kpl/ps mm / 50 kpl/ps mm / 50 kpl/ps mm / 50 kpl/ps mm / 25 kpl/ps mm / 25 kpl/ps mm / 25 kpl/ps Suojaputkipidike Tuotekuvaus Pituus, mm Yksiosainen Suojaputki 200 Suojaputki, halkaistava Putkien peittämiseen pattereiden ja lattian väliin mm / 50 kpl/ps mm / 50 kpl/ps Suojaputkipidike, muovinen Tuotekuvaus Pituus, mm Yksiosainen Suojaputki halkaistava 200 Lattialäpivientikaari Lattialäpiviennille pattereihin. Mukana tulevilla välikappaleilla voi yhdistää kaksi läpivientikaaria AV-mitalla 40 mm tai 50 mm. Sopii suojaputkikoolle 25 mm mm 50 kpl/pakk mm 25 kpl/pakk Päätytulppa putkelle/suojaputkelle Tuotekuvaus Korkeus, mm Lattialäpivientikaari AV / 150 kpl/pakk /25 mm / 50 kpl/ps [email protected] 83

43 10. Lisätarvikkeet 10. Lisätarvikkeet Naulakiinnike Avain hanakulmarasialle Suojaputkien kiinnitämiseen eristeeseen. Tuotekuvaus Korkeus, mm mm 122 / 100 kpl/pakk Hanakulmarasian avain / 50 kpl/ps Seinäkisko Puristushanakulma Hanakulma soveltuu pinta-asennukseen. Sisältää peitelaipan ja kiinnitysruuvit. Tuotekuvaus Mitat, mm AV 40, 80, 160 mm 700 x AV 80, 160 mm 700 x AV 40 mm 132 x AV 150 mm 700 x x 3/4 Kiinnityshakanen suojaputkelle Hanakulmarasia mm Menekki: 3-4 kpl/m putkea Hanakulmarasia liittimellä, 45 mm seinäläpivienti, o-rengas ja 75 ja 150 mm jaoilla tehdyt asennustuet mm / 50 kpl/ps mm / 50 kpl/ps mm / 50 kpl/ps Seinäläpivientikaaripaketti Koeponnistustulppa hanakulmarasialle Toimitetaan: pareittain (sininen ja punainen) Valmiita pakettiratkaisuja Multi Seinäläpivientikaarelle. Kiinnityspelti tarvitaan jos seinäläpivientikaari kiinnitetään edestä rakenteeseen (tuotenro , 77762, tai 77764) G15 / 50 kpl/ps seinäläpivientikaari, keskityshylsy 2 kpl seinäläpivientikaari, 2 kpl keskityshylsy, kiinnityspelti AV40, ruuvit 5 kpl seinäläpivientikaari, 5 kpl keskityshylsy, 2 kpl kiinnityspelti AV 40, ruuvit / 50 kpl/ps / 50 kpl/ps [email protected] 85

44 10. Lisätarvikkeet 11. Työkalut ja laitteet Seinäläpivientikaari Putki-putkessa taivutukseen ja lukitukseen seinään jossa vasat yli 70 mm. Kiinnitetään seinäkiskoon tai kiinnityspeltiin. Kaari on sovellettu kaksikerroksisen seinälevyn asennukseen mutta voidaan myös katkaista jotta se sopii yksiosaiseen kipsilevyyn. On täydennettävä keskityshylsyllä (tilataan pakettituotteena 77771). Työmaakattila Käyttövalmis sähkökattila käytettäväksi lattialämmitysjärjestelmän käyttöönotossa betonivalun kuivumisajan lyhentämiseksi. Käyntitermostaatti 0-50 C. 4 bar 100 C 1 sk 3/4 uk 1 sk 230V vakio м 2 < Seinäläpivientikaari / 50 kpl/ps Keskityshylsy Hylsy putken keskitykseen seinäläpivientikaareen. - Voimavirta pistoke - Letkut - Irroitettva teline pyörillä Vastusteho 6kW Täyttöasema AV 40 mm, 5 reikää /25 / 50 kpl/ps AV 75 mm, 3 reikää Kiinnityspelti Kiinnityspeltiä käytetään kun seinäläpivientikaari kiinnitetään takaa vanerilevyyn. Piirimäärää ja AV mittaa voi soveltaa koska pelti on jaettavissa. Kiinnityspelti on täydennettävä ruuveilla (tuotenro ) jos ei osta pekttituotetta (tuotenro tai ). Tuotekuvaus Mitat, mm AV 40, 5 reikää 216 x 56 / 50 kpl/ps AV 75, 3 reikää 206 x 56 / 50 kpl/ps Multi ruuvi Käytetään kiinnityspellin ja seinäkiskon ruuvaamiseen. Pienikokoinen ja kuljetettava täyttöasema aurinkolämpöjärjestelmän, lämpöpumppujen, lattialämmityksen ja muiden vesikiertoisten lämmitysjärjestelmien täyttöön. Virtaus: 30 litraa/minuutti Maks paine: 5 bar Maks lämpötila: 90 C Moottori: 230V/50 Hz 2 metrin liitäntäkaapelilla Paino: 21 kg Säiliö: UV-kestävä PE säiliö, 30 litraa Teho: 370W - Glykolinkestävä keskipakoispumppu - Kumipyörät - Teleskooppinen kahva ( cm) - Lämpötilankestävät putket (jopa 100 ) - Sulkuventtiilit Täyttöasema Putkikela ,5 x 12 T15 50 kpl/ps Maalattu teräs m putkikiepeille Putkikela 86 [email protected] 87

45 11. Työkalut ja laitteet 11. Työkalut ja laitteet Painemittari Painemittari Thermotechin lattialämmitysjakotukin koeponnistukseen. Voidaan myös käyttää järjestelmän paineistus tarkistukseen. 6/10 bar 3/4 sk Paine: 0-6 bar Paine: 0-10 bar Puristustyökalu Thermopress S Pienikokoinen puristustyökalu (Novopress) muovi-, AluComposite- ja kupariputkille. Puristusautomatiikka, väännettävä pää ja manuaalinen palautus -toiminto. Ergoniminen kumipäällyisteinen pidin takaa tukevan otten puristuksen aikana. M ja V puristusleuat kooissa mm kupari- ja ruostumattomilla putkille voi tilata lisätarvikkeena. - Metallikotelo - TH puristusleuat 16, 20, 26 ja 32 mm - 2 akkua Puristustyökalu M Puristustyökalu AluComposite ja liittimien kiinnittämiseen Thermopress S - Kaksi akkua - Laturi Puristusleuka Thermopress S Puristusleuat Thermopress-S2 puristustyökalulle. TH, V ja М profiililla, mm putkille Puristustyökalu Puristuleuka puristyökalulle L Leuat puristustyökalulle TH-profiililla, mm putkille mm mm mm mm mm mm ketju 50 mm ketju 63 mm TH-profiili mm mm mm mm mm V-profiili mm mm mm mm mm mm M-profiili mm mm mm mm mm mm 88 [email protected] 89

46 11. Työkalut ja laitteet 11. Työkalut ja laitteet Kalibrointikärki Kalibrointikärki Multi AluComposite ja Multi PE-RT Type 2 putkelle. Taivutusjousi Putken ulkopuolelle mm mm mm mm mm mm mm Handle softgrip Kalibrointityökalun pidin Handle softgrip mm mm mm mm Taivutusjousi Putken sisäpuolelle mm mm mm Taivutustyökalu Putkileikkuri Taivutustyökalu Thermotechin AluComposite putken oikaisuun. Putkikokojen 8-26 mm leikkaamiseen. Leikkaa myös suojaputken Putkileikkuri mm mm Multi putkenoikaisulaite Työkalu Multi AluComposite putken oikaisuun. Kooille mm. Multi kuljetusputki Kuljetusputki AluComposite salkojen (maks 3,2 m) kuljetukseen. Kiinnike kattotelineeseen sisältyy toimitukseen Putkenoikaisulaite Putkenoikaisulaitteen pidin Kuljetusputki Pidin 90 [email protected] 91

47 12. Prefab Aakkosellinen hakemisto Thermotech Prefab Thermotech Prefab on uusi konseptimme jossa tarjoamme valmiiksi kasattuja kaappeja lattialämmitys-, käyttövesi- ja patterilinjastojärjestelmiin. Kaappeihin on mahdollista saada energia- tai vesimäärämittari varaus. Kaapit kasataan asiakkaan toiveiden mukaan ja ovat valmiiksi koeponnistettuja ja valmiita asennettaviksi. Kaappien tilauslomakkeet voi tulostaa kotisivuiltamme tai soittamalla toimistoon. ThermoSystem Prefab Basic Control Kaappi lattialämmitysjärjestelmiin säätövarustuksella tai ilman. MultiSystem Prefab Energy Kaappi käyttövesijärjestelmiin jossa energiamittari varaus MultiSystem Prefab Basic Kaappi käyttövesijärjestelmiin. MultiSystem Prefab Flow Kaappi käyttövesijärjestelmiin jossa vesimäärämittari varaus. A Adapteri tasotiivisteelle...78 Anturi ETOG Asennuskisko Asennustuki Avain hanakulmarasialle...85 H Hanakulmarasia...84 Handle softgrip...90 Huonetermostaatit Langallinen Easy Comfort julkiseen käyttöön kansi julkiseen tilaan (XC) lattia- ja ilma-anturilla näytöllä valkoinen etupaneli (XC) XC 31 Langaton Intelligent Comfort Radiosystem julkiseen käyttöön näytöllä XCR A mekaaninen I Ilmauspaketti Itsesäätyvät termostaatit ilma 29 vesi 29 J Jakotukki 2kW sähkökattilalle...78 Jakotukkikaapit pinta-asennus uppoasennus Jatkomuhvi...81 K Kaksipuolinen teippi...70 Kalibrointikärki...90 Kehys luukulla käyttövedelle...80 lattialämmitykselle Keskityshylsy...86 Kiinnityshakanen asennuskiskolle Kiinnityshakanen suojaputkelle...85 Kiinnityspelti...86 Koeponnistustulppa hanakulmarasialle...84 Konsoli käyttövesijakotukille...78 Konsoli lattialämmitysjakotukille Kuljetusputki...91 Kytkentärasiat langallinen EC langallinen EC langaton ICR langaton ICR6 ja ICR Käsisäätöpyörä...76 Käyttövesijakotukit ilman sulkuventtiilejä...25 lähdöt ylös ja alas...25 sulkuventtiileillä...25 Käyttövesikaappi...80 teline...80 teline tolpilla...80 Käyttövesiputket AluComposite...13 AluComposite eristeellä AluComposite putki-putkessa...15 AluComposite putki-putkessa eristeellä...16 PE-RT Type PE-RT Type 2 putki-putkessa...14 PE-RT Type 2 putki-putkessa eristeellä...16 L Laajennuspaketti Lastulevyt kääntölevy... 66, 67 peittävä kääntölevy...67 täyttölevy...67 uralevy...66 Lattia-anturi...31 Lattialämmitysjakotukit Kombitukki...20 Lattialämmitysjakotukki...18 Ryhmäjakotukki Ryhmäjakotukki Teollisuusjakotukki...19 Lattialämmitysputket PE-RT...12 PE-RT putki-putkessa...14 PE-RT putki-putkessa eristeellä...16 Lattialäpivientikaari...82 Liitin- ja ryhmäventtiilipaketit 1 Ryhmäjakotukille...22 Liitin- ja ryhmäventtiilipaketit 2 Ryhmäjakotukille...23 Linjasäätöventtiili...24, 50 DN DN , 49 DN , 50 DN Lukko Lämmönluovutuspelti...62 Lämmönsäädinyksikkö...36 Lämmönvaihdinpaketit TMix TMix Läpivienti...81 M Minifloor 8 liitin...76 N Naulakiinnike... 73, 84 Nippuside...70 O Ohitusputki [email protected] 93

48 Aakkosellinen hakemisto Aakkosellinen hakemisto Ohjauspaketit lämmönsäädinyksikkö...34 langaton Intelligent Comfort Radiosystem...36 Ohjausyksikkö ETO Ohjausyksikkö ETR P Painemittari...88 Palloventtiilit kahvalla sk...48 kulma kartioliittimellä kulma sk...48 sk suora sk - uk Paluurajoitinyksikkö R Paluuventtiili DN Peitelaipat...69 Peitelevy Peitelevy patterilähdölle... 81, 82 Prefab MultiSystem Basic...92 MultiSystem Energy...92 MultiSystem Flow...92 ThermoSystem Basic Control...92 Puristushanakulma...84 Puristusleuat TH profiili...88, 89 V ja M profiili...89 Puristusliittimet hanakulma...61 kulma kulma 90 sisäkierteellä...58 kulma 90 uk...58 liitinputki kulma 90 patteriliitäntään...59 liitinputki T-kulma Cu puristushylsy...61 Puristushylsy...61 suora...56 suora Cu suora kartioliittimellä suora sk suora supistuksella...56 suora tasotiivisteellä...56 suora uk...56 T-liitin...59 T-liitin laajennus keskellä...60 T-liitin sk...60 T-liitin supistuksella...60 T-liitin supistus keskellä...59 T-liitin uk...61 tulppa Puristustyökalut ThermoPress M...88 ThermoPress S...89 Puserrusliittimet Eurocone-Eurocone...54 Eurocone-sk...54 Eurocone-uk...54 jatkoliitin...52 jatkoliitin jatkoliitin 90 sk jatkoliitin 90 uk...53 kulma 90 Eurocone...54 kulma 90 Eurocone-sk...55 kulma 90 Eurocone-uk...55 kupariputkelle...54 käyttövedelle...53 lattialämmitykselle...52 puserrusliitin...53 suora sk...52 suora uk...52 T-liitin Eurocone...55 T-liitin Eurocone-sk...55 T-liitin Eurocone-uk...55 Putkenoikaisulaite ja pidin...90 Putkikela...87 Putkikiinnike...70 Putkileikkuri...90 Putkipidike... 72, 83 Putkipidike ruuvilla Putkipidin lukkokannella...68 Päätyhattu piirilähdölle Pääty jakotukille...79 Päätykappale...79 Päätytiiviste...83 R Ruuvi seinäläpivientikaarelle...86 S Seinäkisko...85 Seinäläpivientikaari...85, 86 Sekoitusryhmät TMix L TMix L TMix M...40 TMix S...39 TMix XS...38 TMix XS kaapissa...38 TMix XXL...41 Sulkuventtiili...49 Sulkuventtiili puristusliittimellä...48 Suojaputki...71, 82 Suojaputki, halkaistava...82 Suojaputkipidikkeet...83 Syöttöputkiliittimet...23 Sähkökattilat 2kW ja 9 kw W...46 Sähkövastus...78 Säätöventtiili mittausrenkaalla...24 T Taivutusjousi...91 Taivutustuki...70 Taivutustyökalu...91 Tasotiiviste Teollisuusjakotukin ohjauspaketti...36 Termostaattiventtiili DN Termostaattiventtiili DN Termostaattiventtilipaketti Toimilaitteet 0-10V pisteinen V & 230V...26 Toimimoottori...35 Tulppa...75, 79 Tulppa ilmauksella...79 Työmaakattila...87 Täyttöasema...87 U Uiva lattia kaksipuolinen teippi...70 kiinnike...70 kääntölevy kääntölevy kääntölevy 30/50/ Minifloor 8 kääntölevy...62 Minifloor 8 uralevy...62 täyttölevy täyttölevy täyttölevy 30/50/ uralevy uralevy uralevy 30/50/ V Vesipistekaappi...81 Virtausholkki Virtausmittari Y Yhde...76 Yhdysliitin [email protected] 95
