1 Automaattinen virtauksenrajoitin AB-QM Käyttö Venttiili on suunniteltu erityisesti kiertoilmakoje-, jäähdytyspalkki- ja patteriverkostojen tasapainottamiseen. Sitä voidaan käyttää kaikentyyppisissä vesikiertoisissa lämmitys- ja jäähdytysverkostoissa. Venttiilin sisäänrakennettu paljejärjestelmä varmistaa tasaisen alhaisen paine-eron venttiilin lautasen ja säätöaukon yli. Näin venttiili pitää virtaaman asetusarvossa. AB - QM venttiilin pieni koko mahdollistaa helpon asennuksen ahtaampaankin asennuspaikkaan. AB - QM venttiili mittayhtein. AB - QM on uusi kaksitoiminen säätöventtiili. Venttiiliä voidaan käyttää automaattisena virtauksenrajoittimena tai säätöventtiilin ja virtauksenrajoittimen yhdistelmänä, kun venttiiliin asennetaan toimilaitteeksi termomoottori. AB - QM venttiili on varustettu mittayhteillä virtaaman toteamista varten. Vesimäärät voidaan mitata esimerkiksi Danfoss PMF 3000 mittarilla. Laitosesimerkkejä Kuva 1. AB - QM vesikiertoisessa jäähdytysjärjestelmässä jossa kiertoilmakojeet DKCD VD.A2.W1.20 Danfoss 09/2004 1

2 Laitosesimerkkejä Kuva 2. AB - QM yhdistetyssä yksi- ja kaksiputkiverkostossa. Kuhunkin verkoston yksiputkilinjoihin on asennettu AB - QM vesimäärän säätöön. Venttiiliä voidaan ohjata Danfoss huonetermostaatilla TP 5000 toimilaitteena termomoottori TWA - Z huonelämpötila säätösuureena. Kuva 3 Yksiputkikytkentä, jossa kuhunkin patterilinjaan on asennettu AB - QM. Huonelämpötilojensäädöstä huolehtivat Danfoss termostaattiset patteriventtiilit RA - G antureina RA2000 sarjan termostaatit. 2 VD.A2.W1.01 Danfoss 09/2004 DKCD

3 Laitosesimerkkejä Kuva 4 Jäähdytyspalkisto, jossa AB - QM venttiileihin kytketty TWA - Z termomoottori. Venttiilit ovat asennetut paluujohtoihin. Huonelämpötiloja mittaavat Danfoss termostaatit mallia CH. Kuva 5. Järjestelmä, jossa ilmastointipalkit. AB - QM venttiilit TWA - Z termomoottorein ovat asennetut sekä lämmityksen että jäähdytyksen paluujohtoihin. DKCD VD.A2.W1.01 Danfoss 09/2004 3

4 Tuotenumerot Ilman mittayhteitä Mittayhtein AB-QM Q maks. Ulko- AB-QM Ulko- DN kierre Tuotenumero kierre l/h ISO 228/1 ISO 228/1 Tuotenumero G ½ A 003Z0201 G ½ A 003Z G ¾ A 003Z0202 G ¾ A 003Z G 1 A 003Z0203 G 1 A 003Z G 1¼ A 003Z0204 G 1¼ A 003Z G 1½ A 003Z0205 G 1½ A 003Z0215 Yhdistelmäpakkaus, jossa AB - QM (mittayhtein) ja sulkuventtiili MSV - M Tyyppi DN Q maks. Ulkokierre l/h ISO 228/1 Tuotenumero G ½ A 003Z0221* G ¾ A 003Z G 1 A 003Z G 1¼ A 003Z G 1½ A 003Z0225 * MSV - M DN15 ulkokierre G3/4A Tarvikkeet Liitäntä Tuotenum. Asetteluasteikon suojus DN 10 / 15 / 20 / 25 / Z0230 Kierreyhdistäjä R 3/8 DN Z0231 (1 kpl) R 1/2 DN Z0232 R 3/4 DN Z0233 R 1 DN Z0234 R 1 1/4 DN Z0235 Kierreyhdistäjä DN Z7015 DN Z7070 Asetteluasteikon lukitsin 003Z0236 Sininen suojahattu 003Z0240 AB - QM säätöventtiilien ja termomoottoreiden yhdistelmät AB - QM venttiiliin voidaan kytkeä 4 erillaista Danfoss termomoottoria. Termomoottorin avulla AB - QM venttiili päivittyy toimilaitteeksi, jonka venttiiliauktoriteetti on 100%. Yksi ja sama venttiili säätää huonelämpötilaa tai tuloilman lämpötilaa ja tasapainottaa järjestelmän virtaamat TWA-Z ABNM AMV(E)-H 01/02 Termomoottorin tilausnumero (katso ko. tuotteiden tekniset esitteet) 082F F H8001 Ventiilityyppi Karan liikerata NC, 230 V Termomootori AMV 01/24 V,24 s/mm, (mm) 24 V (0-10 V) 3-pistesäätö 082F H8003 Adapteri AB-QM AME 01/24 V,24 s/mm, (M30 x 1.5) 0-10 V AB-QM DN x x x AB-QM DN * * x * maksimi 60 % of Q maksimi 4 VD.A2.W1.01 Danfoss 09/2004 DKCD

5 Tekniset arvot Nimellishalkaisija (DN) Alue Q min (20%) (l/h) Q max (100%) Paine-ero venttiiln yli bar; ( kpa) bar Paineluokka (PN) 16 Säätöalue > 1:50 Venttiilin ominaiskäyrä Vuotokerroin suljetulla venttiilillä (IEC 584) Virtausaine Lineaarinen Keskilämpötila ( o C) maksimi 0.01% of k v arvosta 250 N Karan liikerata (mm) Yhteet Valmistusmateriaalit Keskuslämmitysvesi tai sen glykoliseos maksimissaan 30% vahvuinen Ulkokierre (ISO 228/1) G ½" G ¾" G 1" G 1¼" G 1½" Termomoottori M30 x 1.5 Venttiilirunko ja sisäosat (CW614N, CW617N)Säätökalvo ja O-renkaat - EPDM Kara, jousi, ruuvit - ruostumaton teräs Mitoitus Esimerkki 1. Jäähdytyspalkisto Annettu. Vesikiertoinen jäähdytyspalkkiverkosto, jossa huonekohtainen lämpötilasäätö elektronisen huonetermostaatin ohjaamana. (katso laitosesimerkki 3.) Jäähdytystarve 65W per lattianeliömetri Huonetila nro m2 = 1625 W Menovedenlämpötila 14 C Paluuvedenlämpötila 16 C Virtaama huonetila nro. 1 Q = 0,86 x 1625 W / (16-14 C) = 700 l/h Q[l/h] Huonetilan nro. 1 venttiilivalinta (katso kuva 6.) AB - QM DN 20 maksimi 900 l/h Asetteluarvo 700 / 900 = 80% Huonetermostaatti: tyyppiä Danfoss CH Termomoottori: Danfoss TWA - Z on/off Esimerkki 2. Yhdistetty yksi- ja kaksiputkipatteriverkosto (katso laitosperiaatetta sivulla 2) Annettu Yksiputkikytkentä kuhunkin asuntoon. Lämmöntarve 55 W neliömetriltä. Asunto numero m2 = 3575 W Menovedenlämpötila: 50 C Paluuvedenlämpötila: 40 C DN DN DN20 DN DN32 Virtaama asuntoon nro. 1 Q = 0,86 x 3575 W / (50-40 C) = 310 l/h Venttiilin valinta asuntoon 1. (katso kuva 6.) AB - QM DN 15 maksimi 450 l/h Asetusarvo 310 / 450 = 70% Kuva 6. AB-QM mitoitus Termostaattiventtiilit Danfoss mallia RA - G + RA2000 anturit. Termomoottorit: ei tarvita DKCD VD.A2.W1.01 Danfoss 09/2004 5

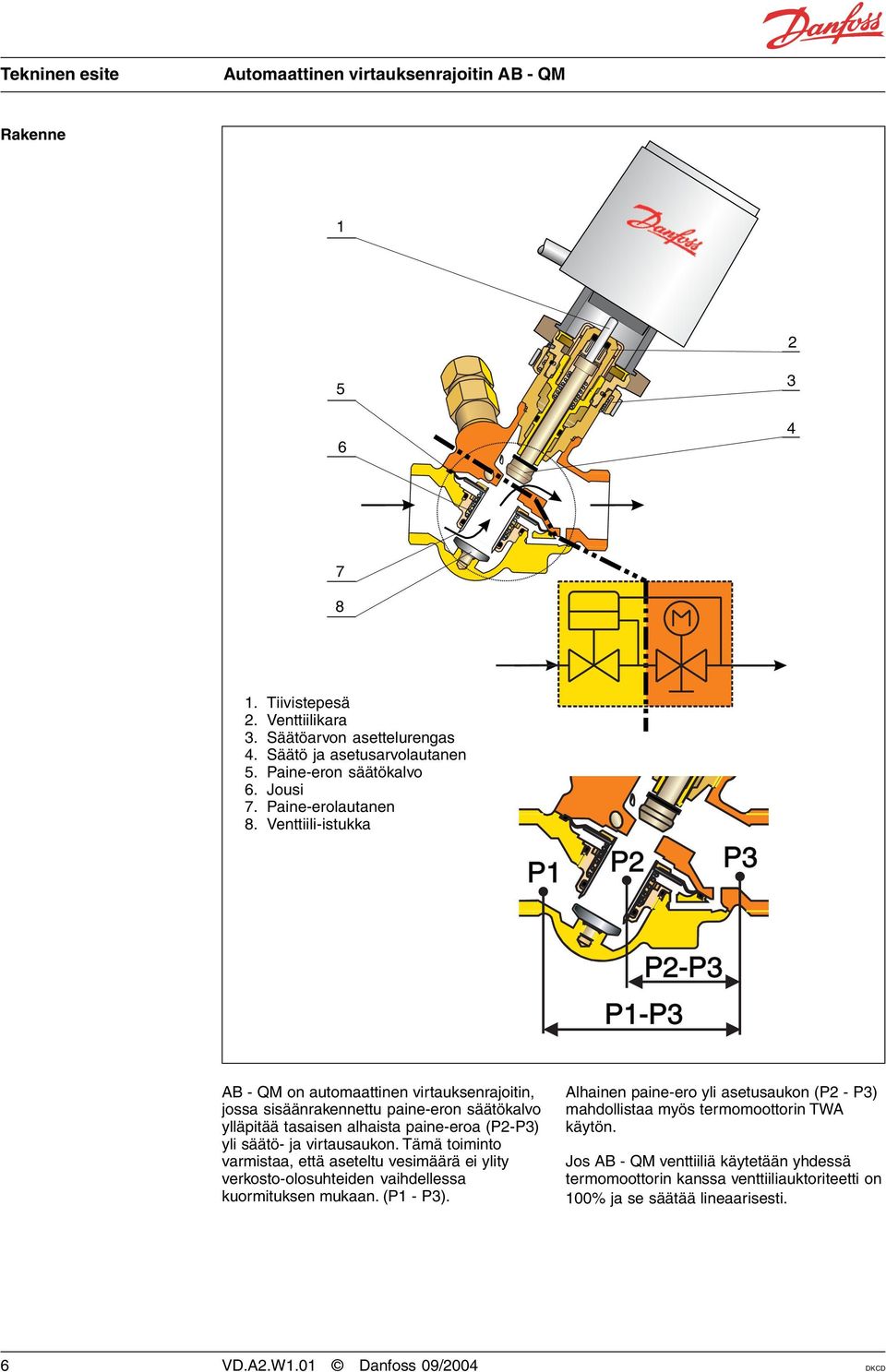

6 Rakenne Tiivistepesä 2. Venttiilikara 3. Säätöarvon asettelurengas 4. Säätö ja asetusarvolautanen 5. Paine-eron säätökalvo 6. Jousi 7. Paine-erolautanen 8. Venttiili-istukka P1 P2 P3 P2-P3 P1-P3 AB - QM on automaattinen virtauksenrajoitin, jossa sisäänrakennettu paine-eron säätökalvo ylläpitää tasaisen alhaista paine-eroa (P2-P3) yli säätö- ja virtausaukon. Tämä toiminto varmistaa, että aseteltu vesimäärä ei ylity verkosto-olosuhteiden vaihdellessa kuormituksen mukaan. (P1 - P3). Alhainen paine-ero yli asetusaukon (P2 - P3) mahdollistaa myös termomoottorin TWA käytön. Jos AB - QM venttiiliä käytetään yhdessä termomoottorin kanssa venttiiliauktoriteetti on 100% ja se säätää lineaarisesti. 6 VD.A2.W1.01 Danfoss 09/2004 DKCD

7 Tekninen esite Virtaaman asettelu Mitoitusvirtaama voidaan asetella helposti ja tarkkaan ilman erillisiä työkaluja: Venttiilin sininen suojahattu poistetaan Nostetaan harmaata asettelurengasta Asettelurengas käännetään halutun asteikkoarvon kohdalle niin, että arvo on punaisen kohdistusmerkin kohdalla Asettelurengas lasketaan vapaaksi ja asettelu on tehty Asetteluarvoasteikolla 100% vastaa täysin auki olevaa venttiiliä ja 0% kiinni olevaa venttiiliä. Jos DN15 venttiili on aseteltu maksimi arvoon niin virtaama on 450 l/h vastaten 100% asteikolla. Jos virtaamaksi halutaan asetella 270 l/h se vastaa asetusarvoa 450 / 270 = 60%. Danfoss suosittelee käytettäväksi asetusarvoja välillä 20% - 80%. AB - QM venttiilin tehdasasettelu on 100% (% ) % 10% Red (% ) Virtaaman ja paine-eron mittaaminen Red P2-P3 Blue Q Q=const. Danfoss PMF 3000 mittarin avulla voidaan sekä mitata että dokumentoida virtaama ja painehäviö (paine-ero). Käytettäessä muita mittalaitteita mittaustuloksena saatavan paine-eron tulee olla välillä 7-10 kpa mittayhteiden yli (P2 - P3). Tämä mittaustulos varmistaa sen, että paine-eron säätökalvo on toiminnassa eli venttiili toimii automaattisesti eivätkä muut verkostotekijät näin vaikuta virtaamaan. Pump optimization i i Q=const. Q P2-P3 P1-P3 P1 P2 P3 P1-P3 P2-P3 DKCD VD.A2.W1.01 Danfoss 09/2004 7

8 Mitat TWA-Z AMV/AME Tyyppi L 1 L 2 L 3 H 1 H 2 H 3 H 4 b Paino mm mm mm mm mm mm mm ISO 228/1 kg AB-QM DN G ½ A 0.38 AB-QM DN G ¾ A 0.48 AB-QM DN G 1 A 0.65 AB-QM DN G 1¼ A 1.45 AB-QM DN G 1½ A VD.A2.W1.01 Danfoss 09/2004 DKCD
