1 Betonivalu EDUT Voidaan liittää mihin tahansa vesikiertoiseen lämmönlähteeseen Taloudellinen Helppo asentaa TIEDOT ASENNUSKISKO 1 MM PUTKELLE , pituus m ASENNUSKISKO 16-0 MM PUTKELLE KIINNIKKEILLÄ 0170, pituus 0,7 m , pituus 3,5 m (kiskot kiinnitetään 5 ja 5) ASENNUSKISKO 16-0 MM PUTKELLE ILMAN KIINNIKKEITÄ 0171, pituus 0,7 m , pituus 3,5 m (kiskot kiinnitetään 5 ja 5) ASENNUSKISKO 5 MM PUTKELLE , pituus 4 m PUTKIPIDIKKEET Tuotenro : mm putkelle, naulamainen Tuotenro : 0 mm putkelle, naulamainen Tuotenro : 5 mm putkelle, naulamainen Tuotenro : 16-0 mm putkelle, ruuvimainen NIPPUSIDE Tuotenro : 11 x,4 mm, 100 kpl/pakk. Tuotenro : 186 x 4,7 mm, 100 kpl/pakk. TUOTEOMINAISUUDET Thermotechin betonivalujärjestelmässä lattialämmitysputket valetaan betoniin joko maavaraiseen laattaan tai kaksinkertaiseen valuun. Putket tulee kiinnittää huolella ennen betonivalua. Thermotech tarjoaa seuraavia kiinnitysmenetelmiä: Betonivalu asennuskiskoilla Betonivalu putkipidikkeillä Betonivalu nippusiteillä HYVÄ MUISTAA Ennen betoniasennusta pitää perusta eristää solumuovilla tai muulla vastaavalla eristeellä. Käytettäessä solumuovia on eristeen paksuus oltava vähintään 300 mm. Jokaisessa asennuksessa täytyy ottaa huomioon täsmälliset mitat m.m. rakennuksen maantieteellisen sijoituksen, sekä maaperän mukaan. Betonin täytyy olla täysin kuiva ennen pintalattian asennusta. Thermotech Scandinavia Finland Mestarintie Tammisaari Puh info@thermotech.fi, Certifierad ISO 9001 ISO Thermotech Scandinavia AB:n toimintojärjestelmä laadulle ja ympäristölle joka kattaa ISO 9001 ja standardit. IA

2 KÄYTÄNNÖN OHJEET Parhaan toiminnan ja helpon ilmauksen varmistamiseksi on lattialämmitysjakotukki asennettava järjestelmän korkeimmalle kohdalle. Putkea asennettaessa, on tärkeää noudattaa laadittuja piirustuksia ja tulevia ongelmia voi välttää kirjaamalla mahdolliset poikkeamat. Putkikelan käyttö helpottaa asennusta ja turvaa sen että putki ei kierry. Putken teksti on aina osoitettava samaan suuntaan. SYÖTTÖPUTKET Sekoitusryhmän ja jakotukin syöttöputket (1) asennetaan aina ennen lattialämmitysputken ja pidikkeiden asennusta. Tämä koska syöttöputket katkaistaan eristeen ylimpään kerrokseen ja kiinnitetään Multi putkipidikkeellä (). Syöttöputket asetetaan suojaputkeen jos ne valetaan koska ne tuottavat lämpöä. LATTIALÄMMITYSPUTKI Aloita putken asennus jakotukin menotukista (3). Käytä asennustukea (4) putken kiinnitämiseen jakotukkiin. Pujota lattialämmitysputki asennustuen läpi kun piirit kytketään. Tarkista että jakotukin meno tulee ulkoseinää vasten mikä myös näkyy kuvassa. SUOJAPUTKI JAKOTUKIN YMPÄRI Osa putkista voidaan suojata suojaputkella (5) jotta lattia ei lämpene enempää jakotukin vieressä ja paikoissa jossa on tiheämpi AV-mitta. Kyseiset putken osat selviävät kohteen piirustuksista. LATTIALÄMMITYSPUTKEN JATKAMINEN Lattialämmitysputken leikkaaminen tehdään putkileikkurilla jotta putki pysyy tasaisena. Asennuksessa lattialämmitysputken saa ainoastaan leikata putkea kytkettäessä jakotukkiin. Jos putki vaurioituu asennuksen yhteydessä on koko piiri vaihdettava. Jos valettu putki vaurioituu ja sitä ei voi vaihtaa on vaurion kohta kirjattava. PUTKEN KIINNITYS Valussa putki voi nousta pintaan joten tarkista että putki on kunnolla kiinnitetty. Riski on suurempi ohuemmissa valuissa ja riskiä voi välttää tätyttämällä järjestelmän Kuva 1. Lattialämmityksen asennus.

3 LÄMMÖNSIIRRINNESTE Juomavettä voi käyttää lämmityspiireissä ja sitä ei yleensä tarvita alkalisoida. Jos jäätymisriski on mahdollinen on järjestelmään lisättävä pakkasnesteseos täytön yhteydessä. Noudata aina toimittajan ohjeita koskien pakkasnesteen sekoitusta lämmönsiirtonesteeseen.jatkuvan glykoliseoksen käytössä suosittelemme maksimissaan 30 % seosta, koska korkeampi seos voi vaurioittaa lämmitysjärjestelmän komponentteja. On tärkeää että kaikki järjestelmän komponentit ovat happidiffuusiotiiviitä. Ilman pääsy järjestelmään voi aiheuttaa korroosiota ja saostuminen lämmönsiirtimessä voivat aiheuttaa vaurioita liikkuvissa osissa. UV-VALO Thermotechin lattialämmitysputket on suunniteltu rakenteisiin ja ei näkyville paikoille tai auringon valoon. Rakennusvaiheessa putket voivat olla UV-valossa (auringon valossa), mutta emme suosittele putken pitämistä UV-valossa pidempään kun 6 kuukautta. KOEPONNISTUS Piirien koeponnistus on aina suoritettava ennen valua. HUOM! Jos järjestelmä on paineistettu valun aikana on jakotukkiin asennettava turvaventtiili. Koeponnistus suoritetaan RakMK ohjeiden mukaan. PINTAKERROS Uudisrakennuksissa rakennusmateriaali altistuu usein kosteudelle ja ne kuivataan kun kohde lämpöeristetään. Ennen pintalattian asennusta on suhteellinen kosteus mitattava RakMK ohjeiden mukaan. Betonilaatan kuivumisen nopeuttamiseksi, joka yleensä kestää 3 kuukautta, voidaan lämpö kytkeä järjestelmään. Veden lämpötilaksi kuivumisen yhteydessä suositellaan korkeintaan 30 C.

4 MAANVARAINEN LAAATTA Lattialämmitysputket kiinnitetään alustaan ennen betoniin valamista. Putket kiinnitetään asennuskiskoilla, putkipidikkeillä tai nippusiteillä. Seinän vierustaan (kuva ) lattialämmitysputki kiinnitetään mm valmiista seinästä. Asennuskisko kiinnitetään reunapalkkiin asti ja kiinnitetään esimerkiksi kiinnityshakasilla (kuva 3) mm KAKSINKERTAINEN VALU VÄLIERISTEELLÄ Kaksinkertaisessa valussa on käytettävä reunanauhaa joka seinää ja kiinteää kohdetta pitkin, jotta betonilaatta pystyy laajenemaan lämpötilamuutoksissa. Putket kiinnitetään asennuskiskoilla, putkipidikkeillä tai nippusiteillä. Erottavaa mm eristekerrosta suositellaan betonikerrosten väliin (olemassa oleva betonilaatta ja betoni johon lattialämmitys asennetaan) edellytyksenä että alin kerros on lämmin (kuva 5). Jos eriste puuttuu voi jopa 50% lämmöstä kadota alla olevaan tilaan. Kaksinkertainen valu Kuva. Putkikäännökset mm sisäseinästä. Betoni mm eristekerros Olemassa oleva betonilaatta Kuva 3. hakasta käytetään kiskon kiinnitykseen reunapalkkiin. Lämmitetty tila Kuva 5. Eristekerros valujen välissä on oltava mm. ASENNUSSYVYYS Maanvarainen laatta Jotta pintalattiassa saadaan tasainen lämpötila on betonin paksuuden putken päällä oltava vähintään 45 mm AV300:ssa ja AV00:ssa vähintään 35 mm (kuva 4a ja 4b). Betonin paksuus putken päällä ei saa alitta 1/10 putken AV-mitasta. Huomioi että paksut betonilaatat jäykistyvät ja huoneenlämpötilan muuttaminen voi kestää kauan. TASOITEMASSA Tasoitemassan on oltava vähintään 1 mm paksu putken pinnasta mitattuna kun kyseessä on kuituvahvisteinen tasoitemassa ja raudoitusverkko. Koko rakenteen paksuus (ts. tasoitemassan putken yllä, kiinnityslaasti ja keraamiset levyt) on oltava vähintään 1/0 putken AV-mitasta. AV-300-betonivalu Betoni Väh. 45 mm Eriste Kuva 4a. Asennussyvyys, putkipinnasta betonin pintaan, on oltava väh. 45 mm AV300:ssa. AV-00-betonivalu Betoni Väh. 35 mm Eriste Kuva 4b. Asennussyvyys, putkipinnasta betonin pintaan, on oltava väh. 35 mm AV00:ssa.

5 KIINNITYSTAVAT Asennuskisko Asennuskiskot asetetaan mukana tulevan piirustuksen mukaan tai n. 1,5 m välein. Jos asennuskiskoissa on kiinnikkeet niin ne voi polkea kiinni alustaan. Jos alusta ei salli kiinnikkeitä on asennuskiskot saatavilla ilman kiinnikkeitä jotka kiinnitetään hakasilla jotka painetaan asennuskiskojen sovellettihin reikiin eristeeseen. Kun kiskot on kiinnitetty niin putki poljetaan paikoilleen. Tällä tavalla saadaan putken AV-mitoitus oikein valun ajaksi. AV-mitta on helposti sovellettavissa tarpeiden mukaan koska kiskoilla on pidikkeet 100 mm välein (kuva 6a ja 6b). 100 mm 100 mm Kuva 6a. Asennuskiskojen välinen etäisyys on oltava maks mm. Putkipidike Kuva 6b. Putkien välinen etäisyys on helposti sovellettavissa koska kiinnikeitä on 100 mm välein. Vaihtoehtona asennuskiskolle voi käyttää putkipidike joka painetaan, ruuvataan tai naulataan alustaan yksitellen. Putkipidikkeitä ei yleensä kiinnitetä ennen lattialämmitysputken asennusta (kuva 7). Putkipidikkeiden menekki on n. 5 kpl/m, kun putken kiinnittämiseen käytetään ainoastaan pidikkeitä. Putkipidikkeitä käytetään myös lisänä asennuskiskojen kanssa putkikäännöksissä ja muissa hankalissa paikoissa, esimerkiksi jakotukin ympärillä (kuva 8). Putkipidikkeiden menekki yhdessä muiden kiinnikkeiden kanssa on n. 1 kpl/m. Kuva 7. Putkipidikkeet asennuskiskojen sijaan. Nippuside Kuva 8. Putkipidikkeitä käytetään putken kiinnitykseen esim. käännöksissä ja jakotukin ympärillä. Nippusiteitä käytetään kun putki kiinnitetään suoraan raudoitusverkkoon (kuva 9). Menekki on n. 3-4 kpl/m lattialämmitysputkea. Vaihtoehtona nippusiteille voi käyttää sidontalankaa kunhan putkeen ei jää näkyviä vaurioita. Nippusiteitä voi käyttää myös yhdessä asennuskiskojen ja putkipidikkeiden kanssa kun lattialämmitysputki kiinnitetään raudoitusverkkoon reunapalkkeja vasten, kun muita kiinnitysmenetelmiä ei voi käyttää (kuva 10a ja 10b). Menekki on n.1 kpl/m. Kuva 9. Putki kiinnitetään nippusiteillä raudoitusverkkoon. Kuva 10a/b. Jos putki nousee valureunan ylle on ne kiinnitettävä nippusiteillä raudoitusverkkoon.

6 LAAJENEMISPINNAT BETONILAATASSA Suurien pintojen valussa alueet jaetaan usein pienimpiin pintoihin, ts. laajenemispintoihin. Ainoastaan meno- ja paluuputki saa mennä valualueen rajan yli. Suojaputkea käytetään paikoissa missä putki ylittää laajenemissauman. Suojaputken suosituspituus on n. 600 mm (kuva 11). Laajenemissauma 600 mm DOKUMENTATAATIO Lattialämmityksen huolellinen kirjaus edesauttaa tulevien laattaan tehtävien reikien tai kiinnitysten tekemistä. Poikkeamat on merkittävä olemassa olevaan piirustukseen. LÄMPÖHÄVIÖ MAANVARAISESSA LAATASSA Omakotitalon lämpöthäviö riippuu useasta tekijästä kuten esimerkiksi talon muodosta, maantieteellisestä sijainnista, sisäilmastosta jne. Nykypäivän energiamäärysten mukaan on normaalin eristeen oltava vähintään 300 mm betonilaatan alla, minkä tuloksena onn. 3% lämpöhäviö laatan läpi maahan vesikiertoisella lattialämmitysjärjestelmällä. Ohuen eristekerroksen, esimerkiksi 50 mm, tuloksena voi olla häviö laatan läpi jopa yli 0 %. Kuva 11. Suojaputki laajenemissaumojen ylitykseen. expansionsfogar. KÄÄNNÖKSET PIENEMMÄLLÄ SÄTEELLÄ Piennimmät putkisäteet lattialämmityspiirien käännöksissä: 8 mm rör 50 mm radie 1 mm rör 70 mm radie 17 mm rör 100 mm radie 0 mm rör 130 mm radie Putkipidekkeitä käytetään putken kiinnitykseen (kuva 1). Kuva 1. Käännössäde suurempi kun puolet AV-mitasta.

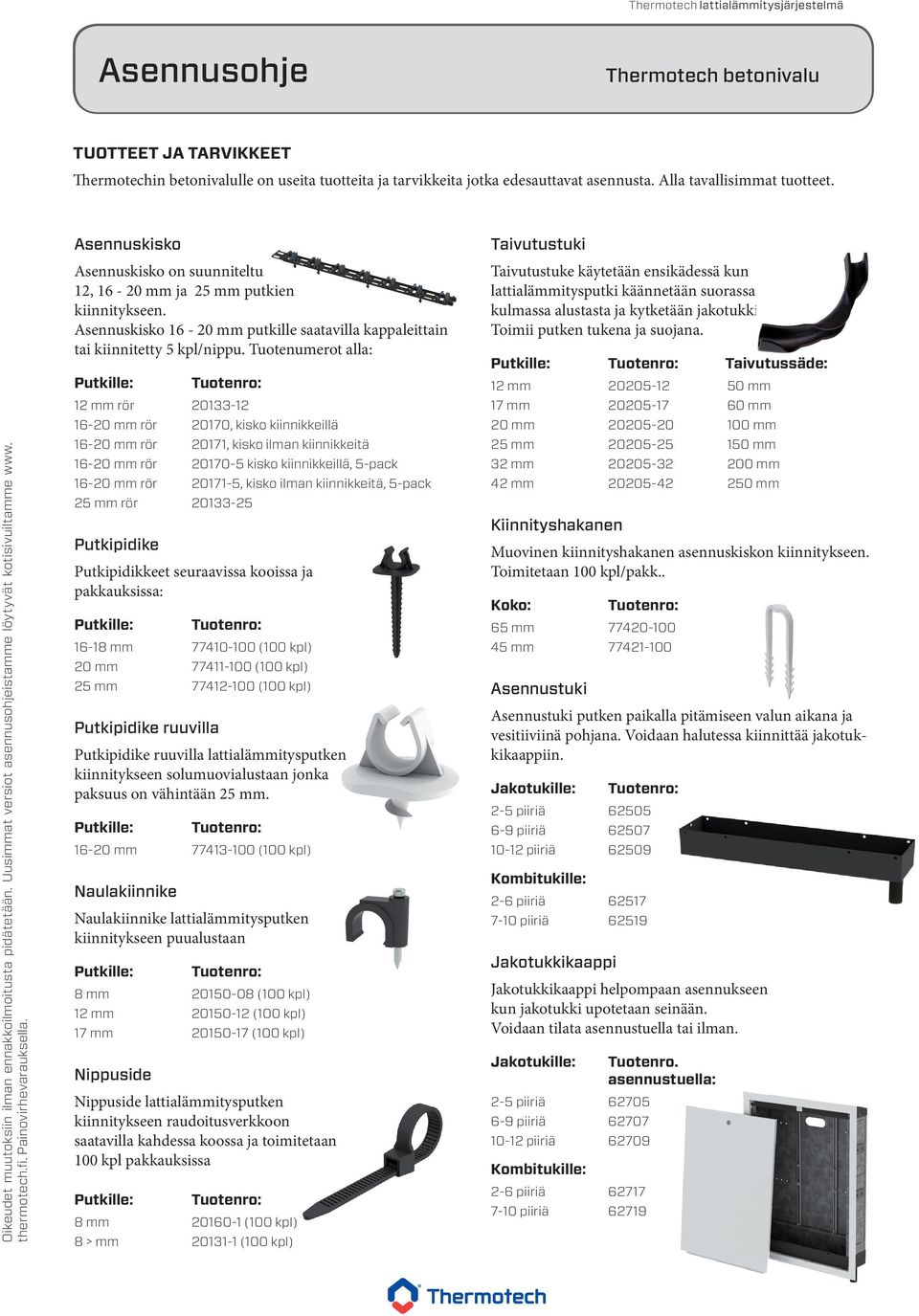

7 TUOTTEET JA TARVIKKEET Thermotechin betonivalulle on useita tuotteita ja tarvikkeita jotka edesauttavat asennusta. Alla tavallisimmat tuotteet. Oikeudet muutoksiin ilman ennakkoilmoitusta pidätetään. Uusimmat versiot asennusohjeistamme löytyvät kotisivuiltamme www. thermotech.fi. Painovirhevarauksella. Asennuskisko Asennuskisko on suunniteltu 1, 16-0 mm ja 5 mm putkien kiinnitykseen. Asennuskisko 16-0 mm putkille saatavilla kappaleittain tai kiinnitetty 5 kpl/nippu. Tuotenumerot alla: 1 mm rör mm rör 0170, kisko kiinnikkeillä 16-0 mm rör 0171, kisko ilman kiinnikkeitä 16-0 mm rör kisko kiinnikkeillä, 5-pack 16-0 mm rör , kisko ilman kiinnikkeitä, 5-pack 5 mm rör Putkipidike Putkipidikkeet seuraavissa kooissa ja pakkauksissa: mm (100 kpl) 0 mm (100 kpl) 5 mm (100 kpl) Putkipidike ruuvilla Putkipidike ruuvilla lattialämmitysputken kiinnitykseen solumuovialustaan jonka paksuus on vähintään 5 mm mm (100 kpl) Naulakiinnike Naulakiinnike lattialämmitysputken kiinnitykseen puualustaan 8 mm (100 kpl) 1 mm (100 kpl) 17 mm (100 kpl) Nippuside Nippuside lattialämmitysputken kiinnitykseen raudoitusverkkoon saatavilla kahdessa koossa ja toimitetaan 100 kpl pakkauksissa 8 mm (100 kpl) 8 > mm (100 kpl) Taivutustuki Taivutustuke käytetään ensikädessä kun lattialämmitysputki käännetään suorassa kulmassa alustasta ja kytketään jakotukkiin. Toimii putken tukena ja suojana. Taivutussäde: 1 mm mm 17 mm mm 0 mm mm 5 mm mm 3 mm mm 4 mm mm Kiinnityshakanen Muovinen kiinnityshakanen asennuskiskon kiinnitykseen. Toimitetaan 100 kpl/pakk.. Koko: 65 mm mm Asennustuki Asennustuki putken paikalla pitämiseen valun aikana ja vesitiiviinä pohjana. Voidaan halutessa kiinnittää jakotukkikaappiin. Jakotukille: -5 piiriä piiriä piiriä 6509 Kombitukille: -6 piiriä piiriä 6519 Jakotukkikaappi Jakotukkikaappi helpompaan asennukseen kun jakotukki upotetaan seinään. Voidaan tilata asennustuella tai ilman. Jakotukille: -5 piiriä piiriä piiriä 6709 Kombitukille: -6 piiriä piiriä 6719 Tuotenro. asennustuella:
