1 THERMOTECH Tuotevalikoima & hinnasto 2016

2 Copyright: Thermotech Scandinvia AB 2016 Kansikuva: Michael Engman Graafinen muoto: Daria Potapova Muu kuva-aineisto: Michael Engman Suomenkielinen toteutus: Linda Förström Paino: adigi Oy, Helsinki

3 Sisällysluettelo Symbolit...4 Yleiset ehdot, toimitusehdot ja yhteystiedot...5 Kuvitettu sisällysluettelo Thermotech putket...12 Thermotech putki PE-RT...12 Thermotech putki AluComposite Jakotukit...18 Lattialämmitysjakotukki...18 Teollisuusjakotukki...19 Kombitukki Ryhmäjakotukki Ryhmäjakotukki...22 Liitin- & ryhmäventtiilipaketit...22 Käyttövesijakotukit Lämpötilan säätö...26 Toimilaitteet...26 Langallinen kytkentärasia...27 Langaton kytkentärasia...28 Itsesäätyvät termostaatit...29 Langalliset huonetermostaatit...31 Langattomat huonetermostaatit...33 Ohjaus ja lisätarvikkeet...34 Tuotekohtainen säätövarustus Sekoitusryhmät ja lämmönvaihdinpaketit...38 Sekoitusryhmät...38 Paluurajoitinyksikkö...42 Lämmönvaihdinpaketit Sähkökattilat Sulku- ja säätöventtiilit Palloventtiilit Linjasäätöventtiilit Liittimet...52 Puserrusliittimet...52 Puristusliittimet Järjestelmäratkaisut...62 Lämmönluovutuspellit...62 Uivat lattiat...62 Lastulevyt Putkipidikkeet ja peitelaipat Lisätarvikkeet...70 Lisätarvikkeet lattialämmitykselle...70 Lisätarvikkeet käyttövedelle Työkalut ja laitteet Prefab...92 Aakkosellinen hakemisto...93

4 Symbolit 10 bar Maks. käyttöpaine Lämmitettävä pinta-ala max 100 C Maks. käyttölämpötila 12 kpl Toimilaite määrä 3/4 Eurocone Syöttöliitos h 9 mm Rakennekorkeus 3/4 Eurocone Piiriliitos 150 mm Asennusväli 220V Jännite 8 mm Putken halkaisija paineohjattu Kiertovesipumppu 300 kpa Levyn puristusarvo t о C 8 kpl Huonetermostaatti määrä Omegaura Omega putkihauta Tuotteella (ratkaisulla) on patentti 4

5 Yleiset- ja toimitusehdot YLEISET TOIMITUSEHDOT Yleiset toimitusehdot:... RYHT2000 Maksuehdot:... Sopimuksen mukaan Toimitusehdot:...Rahtivapaasti toimitusosoitteeseen (ei kuorman purkua) kun tilaus ylittää 1 000,00 netto (alv 0%). Hinnat astuvat voimaan 1. toukokuuta 2016 alkaen ja ovat voimassa toistaiseksi. Arvonlisävero lisätään hintoihin. Pidätämme oikeuden painovirheisiin ja muutoksiin ilman ilmoitusta. THERMOTECH OTTAA VASTUUN Yritämme parantaa organisaatiotamme jotta pystymme jatkuvasti tarjoamaan laadukasta palvelua ja tuotteita tehokkailla rutiineilla. Välillä kuitenkin sattuu virheitä tästä huolimatta. Alla informoimme edellytyksistä jotta voisimme ottaa vastuun sinun tilauksista ja toimituksista ja luvata nopean ja joustavan käsittelyn. On meidän vastuullamme että tavarat pakataan oikealla tavalla kun toimitus lähetetään varastostamme. Pakkausmateriaali noudattaa toimittajiemme ohjeita ja tavara on vakuutettu heidän vakuutusyhtiöiden kautta. Hyvitämme tavaran laskutetun summan tavaran vaurioituessa tai kadotessa toimituksen aikana. Korvausmateriaali lähetetään Teille ilman ylimääräisiä kustannuksia. SINUN VASTUU ASIAKKAANA Tavaran vastaanotto Tavaran vastaanotossa tavara tarkistetaan ja rahtikirja allekirjoitetaan. Laske että tavaran määrä on sama kuin rahtikirjassa ja lähetteessä. Näkyvästä pakkausmateriaalin vauriosta on välittömästi ilmoitettava kuljetusyhtiölle tavaran vastaanoton yhteydessä. Ota vastaan tavarat mutta älä allekirjoita rahtikirjaa ennen kun huomautus on ensin tehty kuitti osaan. Huomautuksen ei tarvitse olla yksityiskohtainen, mutta se on tarpeellinen jotta vaurio saadaan kirjattua. Se mikä saavutetaan huomautuksella on että vahvistat että vaurio on tapahtunut kuljetuksen aikana meiltä sinulle. Tämä mahdollistaa sen että voimme jäljittää vaurion syyn ja suorittaa toimenpiteitä jotta tämä ei toistu. Sinun kuuluu myös rajoittaa vaurioita kun se on mahdollista. Tee huomautus rahtikirjaan myös tavaran kadotessa ennenkun allekirjoitat vastaanoton. Ota yhteyttä toimistoon mistä tilasit tavarat. Suoritamme haun toimittajiemme keskuudessa. Seuraavat tiedot tarvitaan tavaran etsimisessä; Tilaus- tai rahtikirjanumero ja tilauspäivämäärä. Palautus ja vaihto Väärän tavaran tilauksesta teemme 15% palautus vähennyksen laskutetusta summasta. Tuotteiden on oltava käyttämättömiä, alkuperäisissä pakkauksissa ja ehjiä jotta ne hyväksytään palautuksina tai vaihtotavaroina. Reklamaatiot ja vaurioituneet tavarat Tavaran vaurio, puuttuminen tai liian pieni määrä joka on näkyvä tavaraa vastaanottaessa on ilmoitettava tavaran vastaanoton yhteydessä ja merkittävä rahtikirjaan tai muuhun vastaavaan. Kuljetusyrtiyksen edustaja vahvistaa vian. Jos vaurioitunut tai kadonnut tavara huomataan vasta purun yhteydessä (koska pakkausmateriaali on sen peittänyt) on vauriosta tai kadonneesta tavarasta ilmoitettava pikimmiten kuljetusyritykselle, viimeistään seitsemän (7) päivän kuluessa maantie kuljetetun tai varastoidun tavaran vastaanotosta, viimeistään neljätoista (14) päivän kuluessa lentoteitse kuljetetun tavaran vastaanotosta ja viimeistään kolmen (3) päivän kuluessa meriteitse kuljetetun tavaran vastaanotosta. Tavarantoimittaja ei ole vastuussa ei näkyvästä vauriosta jos tavaraa on aikaisemminkin kuljetettu tai käsitelty samalla tavalla ilman että vauriota on syntynyt. Vaurio on usein tarkastettava, joten älä palauta, myy tai korjaa tavaraa ennenkun olet ensin meihin yhteydessä. Ota tämän takia meihin mahdollisimman pian yhteyttä jotta voimme kirjata vaurion ja sopia mahdollisista toimenpiteistä. Reklamoidun tai vaurioidun tavaran palautuksessa Thermotechille on oltava mukana kuvaus virheestä sekä tilausnumero joka annnetaan jotta saadaan asia nopesti ja oikein käsittelyyn. Reklamaatioasioissa - ota yhteyttä toimistoon. Certifierad ISO 9001 ISO Thermotech Scandinavia AB:n toimintojärjestelmä laadulle ja ympäristölle joka kattaa ISO 9001 ja standardit. YHTEYSTIEDOT Thermotech Scandinavia Finland Mestarintie Tammisaari Puh info@thermotech.fi Henkilökohtainen sähköposti: etunimi.sukunimi@thermotech.fi Pidätämme oikeuden painovirheisiin ja muutoksiin ilman ilmoitusta. Hinnat ovat arvonlisäverottomia. info@thermotech.fi 5

6 Kuvitettu sisällysluettelo Putket Putki PE-RT sivu 12 Putki PE-RT AluComposite sivu 13 Putki-putkessa PE-RT sivu 14 Putki-putkessa AluComposite sivu 15 Putki-putkessa PE-RT eristeellä sivu 16 Putki-putkessa AluComposite eristeellä sivu 16 Putki AluComposite eristeellä sivu 17 Jakotukit Lattialämmitysjakotukki sivu 18 Teollisuusjakotukki sivu 19 Kombitukki sivu 20 1 Ryhmäjakotukki sivu 21 2 Ryhmäjakotukki sivu 22 Liitin- ja ryhmäventtiilipaketit 1 Ryhmäjakotukille sivu 22 Liitin- ja ryhmäventtiilipaketit 2 Ryhmäjakotukille sivu 23 Linjasäätöventtiili sivu 24 Linjasäätöventtiili sivu 24 Käyttövesijakotukki ilman sulkuja sivu 25 Käyttövesijakotukki suluilla sivu 25 Käyttövesijakotukki lähdöt ylös ja alas sivu 25 Lämpötilan säätö Toimilaite 24/230V sivu 26 Toimimoottori 0-10V sivu 26 Toimimoottori, 3-pisteinen sivu 26 Langallinen kytkentärima EC8 sivu 27 Kytkentärasia EC2 sivu 27 Langaton kytkentärima ICR6/ICR8 sivu 28 Kytkentärasia ICR1 sivu 28 Itsesäätyvä termostaatti, vesi sivu 29 Itsesäätyvä termostaatti, vesi sivu 29 Itsesäätyvä termostaatti, ilma sivu 29 Langalliset huonetermostaatit sivu 31 Langattomat huonetermostaatit sivu 33 Lämmönsäädinyksikkö sivu 34 Ohjausyksiköt sulanapidolle sivu 34 Tuotekohtainen säätövarustus sivu

7 Kuvitettu sisällysluettelo Sekoitusryhmät ja lämmönvaihdinpaketit Sekoitusryhmä TMix XS sivu 38 Sekoitusryhmä TMix XS kaapissa sivu 38 Sekoitusryhmä TMix S sivu 39 Sekoitusryhmä TMix M sivu 40 Sekoitusryhmä TMix L2 sivu 40 Sekoitusryhmä TMix L3 sivu 41 Sekoitusryhmä TMix XXL sivu 41 Paluurajoitinyksikkö R1 sivu 42 Lämmönvaihdinpaketti TMix E20 sivu 43 Lämmönvaihdinpaketti TMix E30 sivu 44 Sähkökattilat Sähkökattila 2kW sivu 45 Sähkökattila 350W sivu 46 Sähkökattila 6 ja 9 kw sivu 46 Sulku ja säätöventtiilit Palloventtiili suora sivu 47 Palloventtiili suora sivu 47 Palloventtiili suora sivu 47 Palloventtiili kulma sivu 47 Palloventtiili sk sivu 48 Palloventtiili kulma sk sivu 48 Palloventtiili kahvalla sivu 48 Muut palloventtiilit sivu 49 Linjasäätöventtiili virtausmittarilla DN15 sivu 49 Linjasäätöventtiili virtausmittarilla DN20 sivu 49 Linjasäätöventtiili virtausmittarilla DN25 ja DN32 sivu 50 Linjasäätöventtiili sivu 50 Termostaattiventtiili DN15 sivu 50 Paluuventtiili DN15 sivu 51 Termostaattiventtiili DN25 sivu 51 Liittimet Puserrusliitin sivu 52 Puserrusliitin suora sk sivu 52 Puserrusliitin suora uk sivu 52 Puserrusliitin jatkoliitin sivu 52 Puserrusliitin jatkoliitin kulma 90 uk sivu 53 info@thermotech.fi 7

8 Kuvitettu sisällysluettelo Puserrusliitin jatkoliitin kulma 90 sk sivu 53 Puserrusliitin jatkoliitin 90 sivu 53 Puserrusliitin käyttövedelle sivu 53 Puserrusliitin kupariputkelle sivu 54 Puserrusliitin suora sivu 54 Puserrusliitin Eurocone - Eurocone sivu 54 Puserrusliitin Eurocone - uk sivu 54 Puserrusliitin Eurocone - sk sivu 54 Puserrusliitin kulma 90 Eurocone sivu 54 Puserrusliitin kulma 90 Eurocone-uk sivu 55 Puserrusliitin kulma 90 Eurocone-sk sivu 55 Puserrusliitin T-liitin Eurocone sivu 55 Puserrusliitin T-liitin Eurocone - uk sivu 55 Puserrusliitin T-liitin Eurocone - sk sivu 55 Puristusliitin suora sivu 56 Puristusliitin suora supistuksella sivu 56 Puristusliitin suora tasotiivisteellä sivu 56 Puristusliitin suora uk sivu 56 Puristusliitin suora sk muuntokappaleella sivu 57 Puristusliitin suora Cu muuntokappaleella sivu 57 Puristusliitin suora kartioliittimellä sivu 57 Puristusliitin tulppa sivu 57 Puristusliitin kulma 45 sivu 58 Puristusliitin kulma 90 sivu 58 Puristusliitin kulma 90 uk sivu 58 Puristusliitin kulma 90 muunnosliitimellä sk sivu 58 Liitosputki kulma 90 patteriliitäntään sivu 59 Liitosputki T-kulma Cu15 sivu 59 Puristusliitin T-liitin sivu 59 Puristusliitin T-liitin supistus keskellä sivu 59 Puristusliitin T-liitin laajennus keskellä sivu 60 Puristusliitin T-liitin supistuksella sivu 60 Puristusliitin T-liitin sk sivu 60 Puristusliitin T-liitin uk sivu 61 Hanakulma sivu 61 Purtistushylsy sivu

9 Kuvitettu sisällysluettelo Järjestelmäratkaisut Lämmönluovutuspellit sivu 62 Uivat lattiat sivu 62 Lastulevyt sivu 66 Putkipidikkeet ja peitelaipat Putkipidin lukkokannella sivu 68 Putkipidin lukkokannella sivu 68 Peitelaipat liimattavat sivu 69 Lisätarvikkeet Nippuside sivu 70 Taivutustuki sivu 70 Kaksipuolinen teippi sivu 70 Putkikiinnike uivalle lattialle sivu 70 Suojaputki sivu 71 Lattialämmitysjakotukkikaapit sivu 71 Kehys luukulla sivu 72 Asennustuki sivu 72 Putkipidikkeet sivu 72 Putkipidike ruuvilla sivu 72 Kiinnityshakanen asennuskiskolle sivu 73 Asennuskisko sivu 73 Naulakiinnike sivu 73 Peitelevy sivu 73 Tasotiiviste sivu 74 Ilmauspaketti 1:lle piirille sivu 74 Laajennuspaketti sivu 74 1 yhdysliitin sivu 75 Tulppa sivu 75 Päätyhattu piirilähdölle sivu 75 Konsoli sivu 75 Yhde sivu 76 Minifloor 8 liitin sivu 76 Ohitusputki sivu 76 Käsisäätöpyörä sivu 76 info@thermotech.fi 9

10 Kuvitettu sisällysluettelo Virtausholkki sivu 77 Lukko sivu 77 Virtausmittari sivu 77 Termostaattiventtiilipaketti sivu 77 Sähkövastus sivu 78 Jakotukki 2kW sähkökattilalle sivu 78 Konsoli käyttövesijakotukille sivu 78 Adapteri tasotiivisteelle sivu 78 Päätykappale käyttövesijakotukille sivu 79 Tulppa käyttövesijakotukille sivu 79 Tulppa ilmaukselle sivu 79 Pääty jakotukille sivu 79 Käyttövesikaappi sivu 80 Kehys luukulla sida 80 Telineet käyttövesikaapille sivu 80 Vesipistekaappi sivu 81 Läpivienti käyttövesikaapille sivu 81 Jatkomuhvit sivu 81 Peitelevy patterilähdölle sivu 81 Peitelevy patterilähdölle sivu 82 Suojaputki sivu 82 Suojaputki, halkaistava sivu 82 Lattialäpivientikaari sivu 82 Multi putkipidike M8 sivu 83 Putki-putkessa pidikkeet sivu 83 Päätytiiviste sivu 83 Naulakiinnike sivu 84 Puristushanakulma sivu 84 Hanakulmarasia sivu 84 Koeponnistustulppa hanakulmarasialle sivu 84 Avain hanakulmarasialle sivu 85 Seinäkiskot sivu 85 Kiinnityshakaset suojaputkelle sivu 85 Seinäläpivientikaaripaketit sivu 85 Seinäläpivientikaari sivu 86 Keskityshylsy sivu 86 Kiinnityspellit sivu 86 Multi ruuvi sivu

11 Kuvitettu sisällysluettelo Työkalut ja laitteet Työmaakattila sivu 87 Täyttöasema sivu 87 Putkikela sivu 87 Painemittari sivu 88 Pursitustyökalu M sivu 88 Puristusleuat työkalulle M sivu 88 Puristustyökalu Thermopress S sivu 89 Puristusleuat Thermopress Slle sivu 89 Kalibrointityökalut sivu 90 Handle softgrip sivu 90 Putkileikkuri sivu 90 Putkenoikaisulaite sivu 90 Taivutusjouset sivu 91 Taivutustyökalu sivu 91 Kuljetusputki sivu 91 Prefab ThermoSystem Basic Control sivu 92 MultiSystem Basic sivu 92 MultiSystem Energy sivu 92 MultiSystem Flow sivu 92 info@thermotech.fi 11

12 1. Thermotech putket Putki Thermotech PE-RT Thermotech putket ovat happidiffuusiotiiviitä, 5- kerros PE-RT putkia jotka soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. ThermoSystem putket (6 bar) soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. MultiSystem putket (10 bar) soveltuu jäähdytys-, lämmitys- ja käyttövesijärjestelmiin. GeoSystem putket (6 bar) soveltuvat sulanapitokohteisiin. Tuotenro Tuotekuvaus Pituus Paine Määrä/lava 8 x 1 mm ThermoSystem PE-RT I, 8x1 mm 32 m 6 bar 64 kpl ThermoSystem PE-RT I, 8x1 mm 200 m 6 bar 15 kpl 12 x 2 mm ThermoSystem PE-RT I, 12x2 mm 50 m 6 bar 27 kpl ThermoSystem PE-RT I, 12x2 mm 300 m 6 bar 10 kpl ThermoSystem PE-RT I, 12x2 mm 1000 m 6 bar 3 kpl 14 x 2 mm ThermoSystem PE-RT I, 14x2 mm 70 m 6 bar 16 kpl ThermoSystem PE-RT I, 14x2 mm 150 m 6 bar 18 kpl ThermoSystem PE-RT I, 14x2 mm 300 m 6 bar 10 kpl ThermoSystem PE-RT I, 14x2 mm 1000 m 6 bar 3 kpl 15 x 2,5 mm MultiSystem PE-RT II, 15x2,5 mm 50 m 10 bar 27 kpl 16 x 2 mm MultiSystem PE-RT II, 16x2 mm 70 m 10 bar 27 kpl MultiSystem PE-RT II, 16x2 mm 140 m 10 bar 18 kpl MultiSystem PE-RT II, 16x2 mm 240 m 10 bar 10 kpl MultiSystem PE-RT II, 16x2 mm 350 m 10 bar 7 kpl MultiSystem PE-RT II, 16x2 mm 650 m 10 bar 3 kpl 17 x 2 mm ThermoSystem PE-RT I, 17x2 mm 70 m 6 bar 27 kpl ThermoSystem PE-RT I, 17x2 mm 140 m 6 bar 18 kpl ThermoSystem PE-RT I, 17x2 mm 240 m 6 bar 10 kpl ThermoSystem PE-RT I, 17x2 mm 350 m 6 bar 7 kpl ThermoSystem PE-RT I, 17x2 mm 650 m 6 bar 3 kpl 18 x 2,5 mm MultiSystem PE-RT II, 18x2,5 mm 50 m 10 bar 12 kpl 20 x 2 mm ThermoSystem PE-RT I, 20x2 mm 120 m 6 bar 10 kpl ThermoSystem PE-RT I, 20x2 mm 240 m 6 bar 7 kpl ThermoSystem PE-RT I, 20x2 mm 450 m 6 bar 3 kpl ThermoSystem PE-RT I, 20x2 mm 600 m 6 bar 2 kpl 20 x 2,5 mm MultiSystem PE-RT II, 20x2,5 mm 50 m m 10 bar 12 kpl 12

13 1. Thermotech putket Tuotenro Tuotekuvaus Pituus Paine Määrä/lava 22 x 2,5 mm Putki MultiSystem PE-RT II, 22x2,5 mm 50 m 10 bar 16 kpl 25 x 2,3 mm Putki GeoSystem PE-RT I, 25x3 mm 350 m 6 bar 6 kpl 26 x 3 mm Putki MultiSystem PE-RT II, 26x3 mm 50 m 10 bar 14 kpl Putki ThermoSystem PE-RT II, 26x3 mm 350 m 6 bar 6 kpl 32 x 3 mm Putki ThermoSystem PE-RT II, 32x3 mm 50 m 6 bar 10 kpl Putki ThermoSystem PE-RT II, 32x3 mm 100 m 6 bar 5 kpl PE-RT suurin käyttölämpötila on 70 C. Putki Thermotech AluComposite Happidiffuusiotiivis 5-kerroksinen PE-RT Type 2/Al putki. Putki soveltuu jäähdytys- ja lämmitysjärjestelmiin ja on tyyppihyväksytty käyttövesijärjestelmiin (70/95 C, 10 bar). ThermoSystem putket (6 bar) soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. MultiSystem putket (10 bar) soveltuu jäähdytys-, lämmitys- ja käyttövesijärjestelmiin. GeoSystem putket (6 bar) soveltuvat sulanapitokohteisiin. Kieppi Tuotenro Tuotekuvaus Pituus Paine, bar Määrä/lava 16 x 2 mm MultiSystem AluComposite 16x2 mm 100 m 10 bar 12 kpl MultiSystem AluComposite 16x2 mm 200 m 10 bar 12 kpl 20 x 2 mm MultiSystem AluComposite 20x2 mm 100 m 10 bar 12 kpl 26 x 3 mm MultiSystem AluComposite 26x3 mm 50 m 10 bar 12 kpl 32 x 3 mm MultiSystem AluComposite 32x3 mm 50 m 10 bar 12 kpl info@thermotech.fi 13

14 1. Thermotech putket Salko Tuotenro Tuotekuvaus Pituus Paine Määrä/ pakkaus 16 x 2 mm Putki MultiSystem AluComposite 16x2 mm 3,2 m 10 bar 50 kpl Putki MultiSystem AluComposite 16x2 mm 5,0 m 10 bar 12 kpl 20 x 2,5 mm Putki MultiSystem AluComposite 20x2,5 mm 3,2 m 10 bar 28 kpl Putki MultiSystem AluComposite 20x2,5 mm 5,0 m 10 bar 10 kpl 26 x 2,5 mm Putki MultiSystem AluComposite 26x3 mm 3,2 m 10 bar 19 kpl Putki MultiSystem AluComposite 26x3 mm 5,0 m 10 bar 9 kpl 32 x 3 mm Putki MultiSystem AluComposite 32x3 mm 3,2 m 10 bar 13 kpl Putki MultiSystem AluComposite 32x3 mm 5,0 m 10 bar 7 kpl 40 x 3,5 mm Putki MultiSystem AluComposite 40x3,5 mm 3,2 m 10 bar 8 kpl Putki MultiSystem AluComposite 40x3,5 mm 5,0 m 5 kpl 50 x 4 mm Putki MultiSystem AluComposite 50x4 mm 3,2 m 10 bar 5 kpl Putki MultiSystem AluComposite 50x4 mm 5,0 m 10 bar 3 kpl 63 x 4,5 mm Putki MultiSystem AluComposite 63x4,5 mm 5,0 m 10 bar 1 kpl Kuljetusputki 3,2 m salkopituuksille sivulla 93. Putki Thermotech putki putkessa PE-RT Happidiffuusiotiivis 5-kerroksinen PE-RT putki suojaputkessa. ThermoSystem putket (6 bar) soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. MultiSystem putket (10 bar) soveltuu jäähdytys-, lämmitys- ja käyttövesijärjestelmiin. GeoSystem putket (6 bar) soveltuvat sulanapitokohteisiin. Tuotenro Tuotekuvaus Pituus Paine Määrä/lava 15 x 2,5 mm MultiSystem, suojaputki 20/25 mm 50 m 10 bar 40 kpl MultiSystem, suojaputki 20/25 mm 100 m 10 bar 10 kpl 16 x 2,2 mm MultiSystem, suojaputki 20/25 mm 50 m 10 bar 40 kpl MultiSystem, suojaputki 20/25 mm 100 m 10 bar 10 kpl 18 x 2,5 mm MultiSystem, suojaputki 23/28 mm 50 m 10 bar 10 kpl 14

15 1. Thermotech putket Tuotenro Tuotekuvaus Pituus Paine Määrä/lava 20 x 2,8 mm MultiSystem, suojaputki 28/34 mm 50 m 10 bar 11 kpl 22 x 3 mm MultiSystem, suojaputki 29/34 mm 50 m 10 bar 11 kpl 26 x 3,3 mm ThermoSystem, suojaputki 28/34 mm 15 m 6 bar kpl ThermoSystem, suojaputki 28/34 mm 25 m 6 bar kpl ThermoSystem, suojaputki 28/34 mm 50 m 6 bar kpl 32 x 3,0 mm ThermoSystem, suojaputki 20/25 mm 10 m 6 bar 20 kpl ThermoSystem, suojaputki 20/25 mm 25 m 6 bar 11 kpl ThermoSystem, suojaputki 20/25 mm 50 m 6 bar 6 kpl Putki Thermotech putki putkessa AluComposite Happidiffuusiotiivis 5-kerroksinen PE-RT Type 2/Al putki suojaputkessa. ThermoSystem putket (6 bar) soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. MultiSystem putket (10 bar) soveltuu jäähdytys-, lämmitys- ja käyttövesijärjestelmiin. GeoSystem putket (6 bar) soveltuvat sulanapitokohteisiin. Tuotenro Tuotekuvaus Pituus Paine Määrä/lava 16 x 2 mm MultiSystem, suojaputki 20/25 mm 50 m 10 bar 40 kpl MultiSystem, suojaputki 20/25 mm 100 m 10 bar 10 kpl 20 x 2,5 mm MultiSystem, suojaputki 29/34 mm 50 m 10 bar 11 kpl 26 x 3,3 mm MultiSystem, suojaputki 29/34 mm 50 m 10 bar 11 kpl 32 x 3,3 mm MultiSystem, suojaputki 36/42 mm 50 m 10 bar 10 kpl info@thermotech.fi 15

16 1. Thermotech putket Putki Thermotech putki putkessa eristeellä PE-RT Happidiffuusiotiivis 5-kerroksinen PE-RT Type 2 putki suojaputkessa eristeellä. ThermoSystem putket (6 bar) soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. MultiSystem putket (10 bar) soveltuu jäähdytys-, lämmitys- ja käyttövesijärjestelmiin. GeoSystem putket (6 bar) soveltuvat sulanapitokohteisiin. Tuotenro Tuotekuvaus Pituus Paine Määrä/lava MultiSystem, suojaputki 20/25 mm, eriste 28/9 mm MultiSystem, suojaputki 20/28 mm, eriste 28/9 mm MultiSystem, suojaputki 23/28 mm, eriste 35/9 mm MultiSystem, suojaputki 29/34 mm, eriste 42/13 mm MultiSystem, suojaputki 29/34 mm, eriste 42/13 15 x 2,5 mm 50 m 10 bar 6 kpl 16 x 2 mm 50 m 10 bar 7 kpl 18 x 2,5 mm 50 m 10 bar 7 kpl 20 x 2,5 mm 50 m 10 bar 3 kpl 22 x 3,3 mm 50 m 10 bar 3 kpl Putki Thermotech putki putkessa eristeellä AluComposite Happidiffuusiotiivis 5-kerroksinen PE-RT Type 2/Al putki suojaputkessa eristeellä ThermoSystem putket (6 bar) soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. MultiSystem putket (10 bar) soveltuu jäähdytys-, lämmitys- ja käyttövesijärjestelmiin. GeoSystem putket (6 bar) soveltuvat sulanapitokohteisiin. Tuotenro Tuotekuvaus Pituus Paine Määrä/lava MultiSystem, suojaputki 29/34 mm, eriste 20/25 mm 16 x 2 mm 50 m 10 bar 7 kpl 16

17 1. Thermotech putket Tuotenro Tuotekuvaus Pituus Paine Määrä/lava MultiSystem, suojaputki 29/34 mm, eriste 28/9 mm MultiSystem, suojaputki 29/34 mm, eriste 42/13 mm MultiSystem, suojaputki 36/42 mm, eriste 48/13 mm 20 x 2,5 mm 50 m 10 bar 3 kpl 26 x 3,3 mm 50 m 10 bar 3 kpl 32 x 3,3 mm 25 m 10 bar 8 kpl Putki Thermotech eristeellä AluComposite Happidiffuusiotiivis 5-kerroksinen PE-RT Type 2/Al putki eristeellä. ThermoSystem putket (6 bar) soveltuvat lattialämmitysjärjestelmiin ja sulanapitokohteisiin. MultiSystem putket (10 bar) soveltuu jäähdytys-, lämmitys- ja käyttövesijärjestelmiin. GeoSystem putket (6 bar) soveltuvat sulanapitokohteisiin. Tuotenro Tuotekuvaus Pituus Paine Määrä/lava 16 x 2 mm MultiSystem, eriste 18/9 mm 50 m 10 bar 10 kpl 20 x 2,5 mm MultiSystem, eriste 22/9 mm 50 m 10 bar 7 kpl 26 x 3,3 mm MultiSystem, eriste 28/9 mm 50 m 10 bar 7 kpl 32 x 3,3 mm MultiSystem, eriste 35/9 mm 50 m 10 bar 7 kpl info@thermotech.fi 17

18 2. Jakotukit Lattialämmitysjakotukki Täysin koottu lattialämmitysjakotukki ruostumattomasta teräksestä. Sovellettu AV-mitta sekoitusryhmä kiinnitykseen. Muut kuin vakio puserrusliitinkoot mainittava tilauksen yhteydessä. 10 bar 100 C max 1 sk 3/4 Eurocone Piirien välinen etäisyys: 50 mm Termostaattiventtiilikierre: М30x1.5 Toimitukseen sisältyy: - Konsoli - Puserrusliitin 17 x 2 mm lattialämmitysputkelle - Manuaaliset ilmausventtiilit - Täyttö- ja tyhjennysventtiilit meno-ja paluupuolella - Palloventtiilit, menolle ja paluulle - DIN-kisko - Lämpömittarit - 2-tie venttiili - 24 V toimilaite adapterilla Kulmapalloventtiilit sekä meno- että paluupuolella piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Suorapalloventtiilit sekä meno- että paluupuolella piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Jakotukin kytkentäesimerkki sivulla 21 ja säätövarustusesimerkki sivulla

19 2. Jakotukit Suora- ja kulmapalloventtiili piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Teollisuusjakotukki Ruostumattomasta teräksestä valmistettu jakotukki sisäänrakennetuilla säätöventtiileillä. 10 bar 100 C max 1 sk 3/4 Eurocone Piirien välinen etäisyys: 50 mm Toimitukseen sisältyy: - Liittimet lattialämmitysputkelle 20 x 2 mm - Piirikohtaiset sisäänrakennetut säätöventtiilit - Manuaaliset ilmausventtiilit ja täyttöyhteet - Kiinnitetyt palloventtiilit piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Jakotukin kytkentäesimerkki sivulla 21, säätövarustusesimerkki sivulla 28. info@thermotech.fi 19

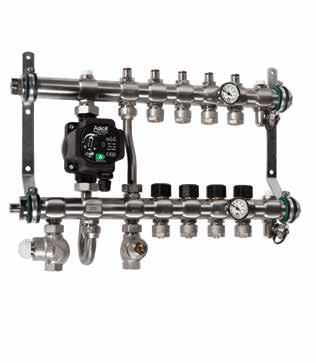

20 2. Jakotukit Kombitukki Täysin koottu lattialämmitysjakotukki sisäänrakennetulla sekoitusryhmällä. Käytetään kohteissa joissa on osittain patterijärjestelmä. 10 bar 100 C max 220V vakio 1/2 sk 3/4 Eurocone Piirien välinen etäisyys: 50 mm Termostaattiventtiilikierre: М30x1.5 Toimitukseen sisältyy: - Sisäänrakennetut lämpömittarit - Kiertovesipumppu - Termostaatti- ja paluuventtiili - Puserrusliitin 17 x 2 mm lattialämmitysputkelle - Piirikohtaiset sisäänrakennetut termostaatti- ja säätöventtiilit - Manuaaliset ilmausventtiilit ja täyttöliitännät - Ohitus - DIN-kisko kytkentäriman (jossa muuntaja) kiinnitykseen Manuaalinen kierroslukuohjatulla pumpulla piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Kierroslukuohjatulla pumpulla ja itsesäätyvällä termostaatilla piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Jakotukin kytkentäesimerkki sivulla 21 ja säätövarustusesimerkki sivulla 28. Sulku- ja säätöventtiilit sivulla

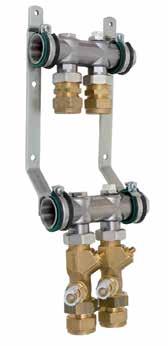

21 2. Jakotukit Ryhmäjakotukit Ryhmäjakotukki 1 Ruostumattomasta teräksestä valmistettu jakotukki. Käytetään kun halutaan liittää useampi jakotukki lämmönlähteeseen. Suurempia kokoja tilauksesta. Yli 4 jakotukin yhdistämiseen suositellaan 2 Ryhmäjakotukkia (tuotenumero 541xx). 10 bar 100 C max 1 sk Piirien välinen etäisyys: 70 mm 1/2 sk o-rengas tiivisteellä Toimitukseen sisältyy: - Linjasäätöventtiilit virtausmittareilla - Ryhmäventtiili DN 20 jossa liittimet 26 x 2,3 mm syöttöputkille - Liittimet 26 x 2,3 m syöttöputkille - Manuaaliset ilmausventtiilit - Konsolit Puserrusliittimillä piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Puristusliittimillä piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Esimerkki jakotukin kytkennästä tuotenro tuotenro tuotenro tuotenro tuotenro tuotenro tuotenro info@thermotech.fi 21

22 2. Jakotukit Ryhmäjakotukki 2 Ruostumattomasta teräksestä valmistettu jakotukki sopii suurempiin teollisuushalleihin kun piireissä käytetään 25 x 2,3 mm tai 32 x 3,0 mm putkea. Voidaan myös käyttää kun halutaan kytkeä useampia jakotukkeja rinnakkain lämmönlähteeseen. 10 bar 100 C max 2 sk kartioliittimellä, tasotiivisteellä 1 sk kartioliittimellä, tasotiivisteellä Piirien välinen etäisyys: 80 mm Toimitukseen sisältyy: - 2 meno- ja paluutukki - Sisäänrakennettu ilmausventtiilit ja täyttöliitännät - Konsoli - Tasotiivisteet piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl Liitin- ja ryhmäventtiilipaketit 1 Ryhmäjakotukille Sulku ja linjasäätöventtilit Toimitukseen sisältyy: - Puserrusliittimet PE-RT putkelle Sulkuventtiili Sulku- ja linjasäätöventtiili Sulkuventtiilit 20 mm pari Sulkuventtiilit 26 mm pari Sulku- ja linjasäätöventtiili 1-8 l/min, DN15 ja 20x2 mm putkiliittimet Sulku- ja linjasäätöventtiili 4-36 l/min, DN20 ja 26x3 mm putkiliittimet pari pari 22

23 2. Jakotukit Liitin- ja ryhmäventtiilipaketit 2 Ryhmäjakotukille 1 uk Sulkuventtiili Sulku- ja linjasäätöventtiili Toimitukseen sisältyy: - Puserrusliittimet PE-RT putkelle Sulkuventtiilit ja 26x3 mm putkiliittimet pari Sulkuventtiilit ja 32x3 mm putkiliittimet pari Sulku- ja linjasäätöventtiili 4-36 l/min, ja 26x3 mm putkiliittimet Sulku- ja linjasäätöventtiili 5-50 l/min, ja 32x3 mm putkiliittimet pari pari Syöttöputkiliittimet 1 uk suora x 3 mm putkille pari x 3 mm putkille pari kulma x 3 mm putkille pari Linjasäätöventtiili virtausmittarilla DN20 ja liittimet 1 uk Linjasäätöventtiili virtausmittarilla DN20, liittimet 26 x 3 mm putkelle pari info@thermotech.fi 23

24 2. Jakotukit Linjasäätöventtiili virtausmittarilla DN25 ja liittimet 1 uk Linjasäätöventtiili virtausmittarilla DN25, liittimet 26 x 3 mm putkelle Linjasäätöventtiili virtausmittarill DN25, liittimet 32 x 3,0 mm putkelle pari pari Linjasäätöventtiili ja liittimet 1 uk Linjasäätöventtiili DN20, liittimet 26 x 3 mm putkelle Linjasäätöventtiili DN25, liittimet 32 x 3,0 mm putkelle pari pari Säätöventtiili mittausrenkaalla Käytetään paluuventtiilin sijaan ensiövirtauksen mittaamiseen ja säätöön. Voidaan kytkeä mittausvarustukseen Säätöventtiili mittausrenkaalla 1 kpl 24

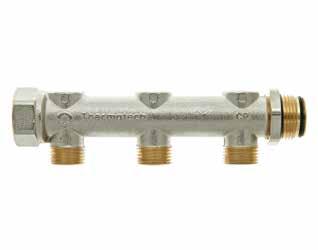

25 2. Jakotukit Käyttövesijakotukit Multijakotukki ilman sulkuventtiilejä lähdöt 1/2 Eurocone Jakotukki sinkkikadon kestävästä messingistä jossa ainutlaatuinen, patentoitu liitostekniikka jota ei tarvitse tiivistää. Käytetään käyttövesi- ja patterijärjestelmissä. 10 bar 100 C max 3/4 O-rengas 1/2 Eurocone Piirien välinen etäisyys: 50 mm piiriä 1 kpl / 5 kpl/ps piiriä 1 kpl / 5 kpl/ps Multijakotukki sulkuventtiileillä lähdöt 1/2 Eurocone Jakotukki sinkkikadon kestävästä messingistä jossa ainutlaatuinen, patentoitu liitostekniikka jota ei tarvitse tiivistää. Käytetään käyttövesi- ja patterijärjestelmissä. 10 bar 100 C max 3/4 O-rengas 1/2 Eurocone Piirien välinen etäisyys: 50 mm piiriä 1 kpl / 5 kpl/ps piiriä 1 kpl / 5 kpl/ps Multijakotukki lähdöt 1/2 Eurocone ylös ja alas Jakotukki sinkkikadon kestävästä messingistä jossa ainutlaatuinen, patentoitu liitostekniikka jota ei tarvitse tiivistää. Lähdöt ylös. ja alaspäin. Käytetään käyttövesi- ja patterijärjestelmissä. 10 bar 100 C max 3/4 O-rengas 1/2 Eurocone Piirien välinen etäisyys: 50 mm piiriä 1 kpl / 5 kpl/ps piiriä 1 kpl / 5 kpl/ps info@thermotech.fi 25

26 3. Lämpötilan säätö Toimilaitteet Toimilaite Termoelektrinen toimilaite venttiilien vedenvirtauksen on/off ohjaukseen. Normaalisti kiinni (NC) Venttiilikierre: M30 x 1.5 Kaapelin pituus: 0.66 m V 1 kpl / 100 kpl/ps V 1 kpl / 100 kpl/ps Toimimoottori 0-10V Potentiaalivapaa elektroninen toimilaite 2- tai 3-tie venttiilin ohjaukseen. Toimilaite voidaan kytkeä erilliseen lämmönsäätimeen (lämmönlähteessä) ohjaamaan menoveden lämpötilaa ulkolämpötilan mukaan. Normaalisti kiinni (NC) Venttiilikierre: M30 x 1.5 Kaapelin pituus: 2 m Jännite: 0-10V V 1 kpl Toimimoottori, 3-pisteinen Elektroninen toimilaite 2- tai 3-tie venttiilin ohjaukseen. Toimilaite voidaan kytkeä erilliseen lämmönsäätimeen (lämmönlähteessä) ohjaamaan menoveden lämpötilaa ulkolämpötilan mukaan. Venttiilikierre: M30 x 1.5 Kaapelin pituus: 1.5 m V 1 kpl V 1 kpl 26

27 3. Lämpötilan säätö Langallinen lämpötilansäätö Langallinen kytkentärima EC8 Koottu langallinen yksikkö sisältäen 24 V muuntajan ja kytkentäriman termostaateille ja toimilaitteille. t о C maks 8 maks 12 24V Edut: - Lämpötilan älykäs seuranta - Kiertovesipumpun ohjaus hultokäynnillä - Ulkoisten laitteiden indikointi Langallinen EC8 1 kpl / 5 kpl/ps Kytkentärasia EC2 Langallinen kytkentärasia erillisellä 24 V muuntajalla ja kytkentärimalla termostaateille ja toimilaitteille. t о C maks 2 maks 4 24V Toimitukseen sisältyy: - Kytkentärasia - Muuntaja Langallinen EC2 1 kpl / 5 kpl/ps Kytkentärasia EC2 toimilaitemäärä riippuu termostaattien määrästä: 1 termostaatti ja 4 toimilaitetta tai 2 termostaattia ja 3 toimilaitetta. info@thermotech.fi 27

28 3. Lämpötilan säätö Langaton lämpötilansäätö Langattomat kytkentärimat ICR6 ja ICR8 Koottu langaton yksikkö sisäänrakennetulla 24V muuntajalla ja kytkentärimalla langattomille termostaateille ja toimilaitteille. t о C 6 tai 8 maks 12 24V Edut: - PI-ohjaus - Kiertovesipumpun ohjaus ja ylläpitokäynti - Ulkoisten laitteiden indikointi - Langaton yhteys termostaatteihin Langton ICR 6, maks 6 termostaattia Langton ICR 8, maks 8 termostaattia 1 kpl / 5 kpl/ps 1 kpl / 5 kpl/ps Kytkentärasia ICR1 Koottu langaton 230 V yksikkö termostaattien ja toimilaitteiden kytkentään. t о C 1 maks V Langaton, ICR1 1 kpl Esimerkki Kombitukin varustuksesta langallisella tai langattomalla säätöjärjestelmällä ja itsesäätyvällä termostaatilla Langallinen huonetermostaatti Langaton huonetermostaatti tuotenro TAI tuotenro tuotenro tuotenro tuotenro

29 3. Lämpötilan säätö Itsesäätyvät termostaatit Itsesäätyvä termostaatti, vesi Anturi asennetaan upotusputkeen tai asennuskiskoon. Lämpötila-alue: C Venttiilikierre: M28 x C, M28 x kpl / 10 kpl/ps Itsesäätyvä termostaatti, vesi Anturi asennetaan upotusputkeen tai asennuskiskoon. Lämpötila-alue: C Venttiilikierre: M30 x C, M30 x kpl / 10 kpl/ps Itsesäätyvä termostaatti, ilma Anturi asennetaan seinälle. Lämpötila-alue: 6-28 C Venttiilikierre: M28 x C, M28 x kpl / 10 kpl/ps info@thermotech.fi 29

30 Termostaatti vaihdettavalla taustalla Kuva lainattu Boråstapeter kokoelmasta Graceful living, tuotenro 6601.

31 3. Lämpötilan säätö Langalliset termostaatit Langallinen termostaatti XC Elektroninen huonetermostaatti langallisella lämpötilan ohjauksella. Etupanelin voi vaihtaa ja soveltaa ympäristöön sopivaksi. Katso esimerkit vasemmalta sivulta. Valkoinen läpinäkyvällä kannella. Jännite: 24 V Mitat: 82 x 82 x 16 mm. Langallinen termostaatti XC A PI-ohjaus, asetusarvon rajoitus, yöpudotus ja termostaattiventtiilin ylläpito toiminto. Lämpötila-alue: 5-30 C Langallinen termostaatti XC AF PI-ohjaus, asetusarvon rajoitus, yöpudotus ja termostaattiventtiilin ylläpito toiminto. Lattia-anturin kytkentä mahdollisuus, toimilaitteen valinta (NO tai NC) ja /pakkassuoja toiminto ulkoiselle ohjaukselle. Lattia-anturi mahdollistaa lattialämpötilan min- ja maksimirajoituksen ja ohjauksen ainoastaan lattiaanturin mukaan. Lattia-anturi tilattava erikseen. Lämpötila-alue ilma: 5-30 C Lämpötila-alue lattia: C XC A valkoinen 1 kpl XC AF valkoinen 1 kpl XC AF musta 1 kpl Lattia-anturi Käytetään yhdessä XC AF huonetermostaatin (tuotenro ja 67292) kanssa valkoinen 1 kpl / 40 kpl/ps Lisätarvikkeet termostaatille XC Kansi julkiseen tilaan peittää lämpötila-säätimen. Asennetaan vakiosäätimen sijaan. Valkoinen etupaneli Kansi julkiseen tilaan 1 kpl Valkoinen etupaneli 1 kpl info@thermotech.fi 31

32 3. Lämpötilan säätö Langallinen termostaatti lattia- ja ilma-anturilla EC LI, 24V, Lämpötila-alue lattia: C Lämpötila-alue ilma: 5-30 C Jännite: 24V Lattia-anturin kaapeli: 5 m valkoinen 1 kpl / 40 kpl/ps Langallinen termostaatti julkiseen käyttöön EC JK Peitetty säädin. Lämpötila-alue: 5-30 C Jännite: 24V valkoinen 1 kpl / 100 kpl/ps harmaa 1 kpl / 100 kpl/ps Termostaatti näytöllä EC D, 24V Lämpötila-alue: 5-30 C Jännite: 24V valkoinen, näytöllä 1 kpl / 50 kpl/ps musta, näytöllä 1 kpl / 50 kpl/ps 32

33 3. Lämpötilan säätö Langattomat termostaatit Langaton termostaatti XCR A Elektroninen huonetermostaatti langattomaan lämpötilan ohjaukseen. Termostaatilla on asetusarvon rajoitus. Etupanelin voi vaihtaa ja soveltaa ympäristöön sopivaksi. Jännite: 24 V Väri: valkoinen Mitat: 82 x 82 x 16 mm. Lämpötila-alue: 5-30 C XCR A 1 kpl Langaton termostaatti ICR Lämpötila-alue: 5-30 C valkoinen 1 kpl / 50 kpl/ps harmaa 1 kpl /50 kpl/ps Langaton termostaatti julkiseen käyttöön ICR JK Peitetty säädin. Lämpötila-alue: 5-30 C Jännite: 24V valkoinen 1 kpl / 100 kpl/ps Langaton termostaatti näytöllä ICR D Lämpötila-alue: 5-30 C valkoinen 1 kpl / 50 kpl/ps musta 1 kpl / 50 kpl/ps info@thermotech.fi 33

34 3. Lämpötilan säätö Ohjaus ja lisätarviikkeet Lämmönsäädinyksikkö Pienikokoinen lämmönsäädin portaattomalla menoveden säädöllä joka ohjautuu ulkolämpötilan mukaan. Toimilaite kytketään 2-tie venttiiliin. Säädettävät asetukset; käyrä, rinnakkaissiirto, menoveden maksimi ja minimi rajoitus jne. Sopii kaikkiin sekoitusryhmämalleihin. Toimtuksen sisältö: - Toimimoottori (24 VAC) - Lämmönsäädin mm. käyräasetuksella. - Ulkoanturi - Menoveden anturi - Muuntaja sähköpistokkeella 230/24V Koottu lämmönsäädinyksikkö 1 kpl Lämmönsäädinyksikkö ilman toimimoottoria 1 kpl Ohjausyksikkö ETO2 Elektroninen automaattinen säätöyksikkö sulanapidolle. Voi ohjata jopa kahta lämpötilavyöhykettä Ohjain ETO2 1 kpl Ohjausyksikkö ETR2 Elektroninen säätöyksikkö sulanapidolle. Voi ohjata yhtä lämpötilavyöhykettä Ohjain ETR2 1 kpl Anturi ETOG-55 Maa-anturi mittaa maanpinnanlämpötilan ja kosteuden. Kaapelin pituus: 10 m Anturi ETOG-55 1 kpl 34

35 3. Lämpötilan säätö Tuotekohtainen säätövarustus Itsesäätyvä termostaatti Lämpötilaa säädetään termostaattiventtiilin avulla jossa anturi. Sekoitusryhmälle TMix S, TMix M, TMix L2, TMix E Termostaatti anturilla upotusputkeen tai asennuskiskoon, Lämpötila-alue: C Termostaatti seinä anturilla, Lämpötila-alue: 6-28 C Sekoitusryhmälle TMix XS Sekoitusryhmälle TMix L3 Termostaatti anturilla upotusputkeen tai asennuskiskoon, Lämpötila-alue: C 1 kpl 1 kpl 1 kpl Toimimoottori Toimilaite voidaan kytkeä erilliseen lämmönsäätimeen (lämmönlähteessä) ohjaamaan menoveden lämpötilaa ulkolämpötilan mukaan. Malli ja lukumäärä riippuu siitä mihin sekoitusryhmään tai jakotukkiin toimimoottori kytketään (katso erillinen asennusohje). TMix XS:lle Toimimoottori 24V 1 kpl Toimimoottori 230V 1 kpl Toimimoottori 0-10V TMix M:lle ja Kombitukille Toimimoottori 24V 1 kpl Toimimoottori 230V 1 kpl Toimimoottori 0-10V 1 kpl TMix XXL:lle Toimimoottori 24V 1 kpl Toimimoottori 230V 1 kpl Toimimoottori 0-10V 1 kpl TMix L2, TMix L3 ja TMix E30:lle Toimimoottori 24V 1 kpl Toimimoottori 230V 1 kpl Toimimoottori 0-10V 1 kpl info@thermotech.fi 35

36 3. Lämpötilan säätö Teollisuusjakotukin ohjauspaketti Palloventtiili korvataan termostaattiventtiilillä jossa toimilaite. Sisältää termostaattiventtiili, 24V toimilaitteen ja adapterin. Tilataan yhdessä Teollisuusjakotukin (tuotenro. 507XX) kanssa Ohjauspaketti 1 kpl Lämmönsäädinyksikkö Pienikokoinen lämmönsäädin portaattomalla menoveden säädöllä joka ohjautuu ulkolämpötilan mukaan. Toimilaite kytketään 2-tie venttiiliin. Säädettävät asetukset; käyrä, rinnakkaissiirto, menoveden maksimi ja minimi rajoitus jne. Sopii kaikkiin sekoitusryhmämalleihin. Toimtuksen sisältö: - Toimimoottori (24 VAC) - Lämmönsäädin mm. käyräasetuksella. - Ulkoanturi - Menoveden anturi - Muuntaja sähköpistokkeella 230/24V TMix M:lle ja Kombitukille 1 kpl TMix S:lle 1 kpl TMix L2, TMix L3, TMix XXL, ja TMix E30:lle 1 kpl Ohjauspaketti Intelligent Comfort Radiosystem Langaton ohjauspaektti kesä/talvi -toiminnolla. TMix XS:lle ja TMix S:lle Langaton termostaatti lämpötila-anturilla, toimilaite 230V, kytkentärasia, kaapeli ja pistoke suojatulpalla. Sähkökattila 350W Langaton termostaatti lämpötila-anturilla, kytkentärasia, suojattu pistoke ja pistorasia kaapelilla 1 kpl 1 kpl 36

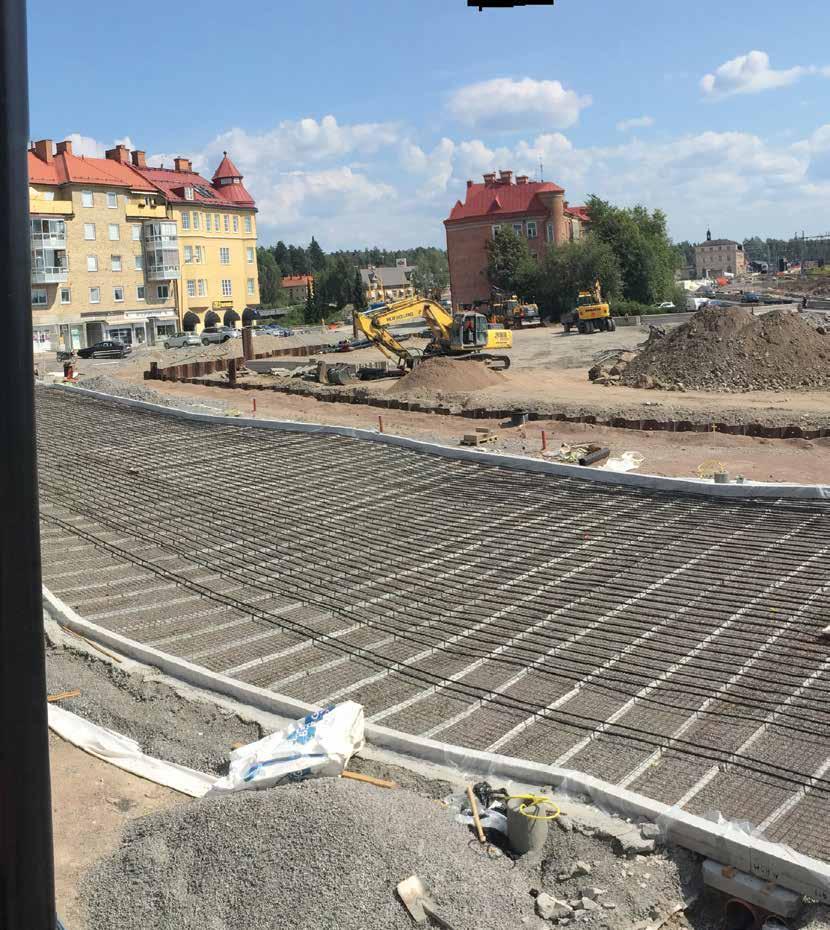

37 3. Lämpötilan säätö Mekaaninen huonetermostaatti sähkökattilalle Mekaaninen huonetermostaatti sisäisellä lämpötila-anturilla joka siirretään siihen huoneeseen jota halutaan ohjata. Soveltuu käytettäväksi yhdessä Thermotechin 2kW sähkökattilan kanssa. Lämpötila-alue: 5-30ºC. Jännite: 230 V Mekaaninen huonetermostaatti 1 kpl Thermotechin sulanapitojärjestelmä GeoSystem sopii yleisille paikoille esim. toreille ja asemalaitureille. info@thermotech.fi 37

38 4. Sekoitusryhmät ja lämmönvaihdinpaketit Sekoitusryhmät Sekoitusryhmä TMix XS Thermotech TMix XS on koottu, pienikokoinen sekoitusryhmä joka sopii pienemmille pinta-aloille joissa kaksiputkijärjestelmä kuten esim. eteisiin ja kylpyhuoneisiin. Sähkövastuksella ylläpitää mukavuuslämpöä jopa 12m 2 (29 W/m 2 ) pinta-aloissa, kausina kun varsinainen lämmönlähde on suljettuna. Sekoitusryhmä voi ilman sähkövastusta palvella jopa 16 m 2 pinta-alaa, 8 mm putkella ja 32 m piirillä (50 W/m 2 :ssa ja 7 C lämpötilahäviöllä). Kytkentä syöttöputkille ja lattialämmitysputkelle G20. 4 bar 100 C max 3/4 Eurocone 3/4 Eurocone 230V paineohjattu 2 < 12 Toimitukseen sisältyy: - Kiertovesipumppu kaapelilla ja pistokkeella - Termostaattiventtiili - Manuaalinen ilmaus - 17 mm puserrusliittimet piirilähdöille - Cu15 ensiöpuolella - Sähkövastus 350W (malleihin jossa sähkövastus) - Turvaventtiili 4 bar Itsesäätyvällä termostatilla 1 kpl Langallisella termostaatilla 1 kpl Langattomalla termostaatilla 1 kpl Langattomalla termostaatilla ja kytkentärasialla, 350W sähkövastuksella ja kesä/talvi kytkimellä 1 kpl Sekoitusryhmä TMix XS kaapissa Thermotech TMix XS on koottu, pienikokoinen sekoitusryhmä kaapissa jossa vuotoilmaisin. Kaikki liitännät suoritetaan alhaalta kaapin läpivienneistä. Kehys luukulla on tilattava erikseen. Toimitukseen sisältyy: - Sekoitusryhmä TMix XS - Kaappi vuotoilmaisimella - 12 mm puserrusliittimet piirilähdöille - 16 mm puristusliittimet ensiöpuolelle Tuotenro Tuotekuvaus Ulkomitat, mm (K x S x L) Pakkaus Itsesäätyvällä termostaatilla 550 x 95 x kpl Langattomalla termostaatilla ja kytkentärasialla, 350W sähkövastuksella ja kesä/talvikytkimellä 550 x 95 x kpl Kehys luukulla 1 kpl 38

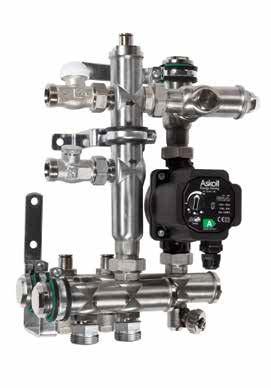

39 4. Sekoitusryhmät ja lämmönvaihdinpaketit Sekoitusryhmä TMix S Koottu, ruostumaton sekoitusryhmä. Pienikokoinen sekoitusryhmä sopii pieniin kohteisiin tai kohteisiin joihin halutaan lattialämmitys vain tiettyihin alueisiin. Toimitetaan kierroslukuohjatulla pumpulla. Kapasiteetti: m 2 (50 W/m 2 :ssa) 10 bar 100 C max 3/4 Eurocone 3/4 Eurocone 230V paineohjattu 2 < 70 Toimitukseen sisältyy: - Kiertovesipumppu (energialuokka A) - Termostaatti- ja paluuventtiili - 17 x 2 mm ja Cu15 liittimet - Piirikohtaiset integroidut säätöventtiilit - Manuaalinen ilmausventtiili ja täyttöliitäntä - Mallikohtainen ohjausvarustus Itsesäätyvällä termostaatilla, ilma-anturi piiri 1 kpl piiriä 1 kpl piiriä 1 kpl Itsesäätyvällä termostaatilla, upotusputki-anturi piiri 1 kpl piiriä 1 kpl piiriä 1 kpl Langallinen huonetermostaatti Easy Comfort (EC) piiri 1 kpl piiriä 1 kpl piiriä 1 kpl Langaton huonetermostaatti Intelligent Comfort Radio System (ICR) piiri 1 kpl piiriä 1 kpl piiriä 1 kpl Sekoitusryhmiä voi ohjata myös huonetermostaatilla. info@thermotech.fi 39

40 4. Sekoitusryhmät ja lämmönvaihdinpaketit Sekoitusryhmä TMix M Koottu, ruostumaton sekoitusryhmä. Sekoitusryhmä sopii käytettäväksi kohteisiin, joissa toivotaan pienikokoista ratkaisua ja kohteen muissa pinnoissa on radiaattorit. Toimitetaan kierroslukuohjatulla pumpulla. Kapasiteetti: n. 200 m 2 (50 W/m 2 :ssa) riippuen ensiölämpötilasta 10 bar 100 C max 1/2 sk 1 sk 220V Syötön AV-mitta: 200 mm paineohjattu 2 < 200 Toimitukseen sisältyy: - Paineohjattu kiertovesipumppu (energialuokka A) - Termostaatti- ja paluuventtiili - 17 x 2 mm ja Cu15 liittimet - Piirikohtaiset integroidut säätöventtiilit - Manuaalinen ilmausventtiili ja täyttöliitäntä - Mallikohtainen ohjausvarustus Käsisäätöpyörällä 1 kpl Itsesäätyvällä termostaatilla 1 kpl Sekoitusryhmä TMix L2 Koottu, ruostumaton sekoitusryhmä. Sekoitusryhmä sopii käytettäväksi kohteisiin, jossa toivotaan pienikokoista ratkaisua ja kohteen muissa pinnoissa on radiaattorit. Toimitetaan kierroslukuohjatulla pumpulla. Kapasiteetti: n. 350 m 2 (50 W/m 2 :ssa) riippuen ensiölämpötilasta 10 bar max 100 C 3/4 sk 1 sk 220V paineohjattu 2 < 350 Syötön AV-mitta: 200 mm Toimitukseen sisältyy: - Kiertovesipumppu (energialuokka A) - Termostaatti- ja paluuventtiili - 17 x 2 mm ja Cu15 liittimet - Piirikohtaiset integroidut säätöventtiilit - Manuaalinen ilmausventtiili ja täyttöliitäntä - Mallikohtainen ohjausvarustus Käsisäätöpyörällä 1 kpl Itsesäätyvällä termostaatilla 1 kpl Muut säätövaihtoehdot sekoitusryhmille sivulla

41 4. Sekoitusryhmät ja lämmönvaihdinpaketit Sekoitusryhmä TMix L3 Koottu, ruostumaton sekoitusryhmä. Sekoitusryhmä sopii käytettäväksi kohteisiin joissa ei ole ensiökiertovesipumppua. Toimitetaan kierroslukuohjatulla pumpulla. Kapasiteetti: n. 350 m 2 (50 W/m 2 :ssa) riippuen ensiölämpötilasta. 10 bar max 100 C 1 sk 3/4 uk 1 sk 220V paineohjattu 2 < 350 Syötön AV-mitta: 200 mm Toimitukseen sisältyy: - Kiertovesipumppu (energialuokka A) - Termostaatti- ja paluuventtiili - 17 x 2 mm ja Cu15 liittimet - Piirikohtaiset integroidut säätöventtiilit - Manuaalinen ilmausventtiili ja täyttöliitäntä - Mallikohtainen ohjausvarustus Käsisäätöpyörällä 1 kpl Itsesäätyvällä termostaatilla 1 kpl Sekoitusryhmä TMix XXL Koottu, ruostumaton sekoitusryhmä suurien pinta-alojen lämpötilaohjaukseen. Kapasiteetti: n m 2 (50 W/m 2 :ssa) riippuen ensiölämpötilasta ja lämpöhäviöstä. 10 bar 100 C max 1 sk 1 1/4 sk 220V paineohjattu 2 < 1500 Toimitukseen sisältyy: - Kiertovesipumppu (energialuokka A) - Termostaatti- ja paluuventtiili - 17 x 2 mm ja Cu15 liittimet - Piirikohtaiset integroidut säätöventtiilit - Manuaalinen ilmausventtiili ja täyttöliitäntä TMix-XXL 1 kpl Muut säätövaihtoehdot sekoitusryhmille sivulla info@thermotech.fi 41

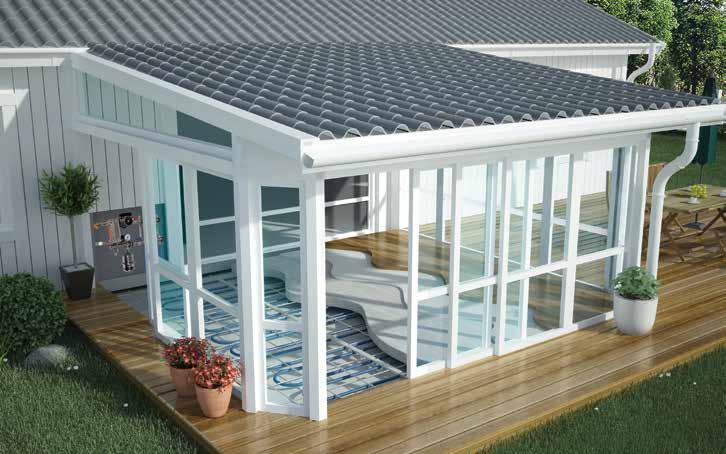

42 4. Sekoitusryhmät ja lämmönvaihdinpaketit Paluurajoitinyksikkö R1 Yksikkö yhden piirin ilma ja paluuveden lämpötila ohjaukseen. Suositellaan käytettäväksi remonttikohteissa joissa lattialämmitys asennetaan yhteen huoneeseen. Kapasiteetti 17 x 2 mm putkilla: n. 8 m 2 Kapasiteetti 12 x 2 mm putkilla: n. 6 m 2 10 bar 60 C 3/4 max Eurocone 2 < 8 Toimitukseen sisältyy: - Termostaattiventtiili - Itsesäätyvä termostaatti - Manuaalinen ilmaus - Termostaattiventtiili käsisäätöpyörällä - Puserrusliittmet - Paluuventtiili R1 - vakio 1 kpl R1 - ilmatermostaatti yksikössä 1 kpl R1 - ilmatermostaatti seinällä 1 kpl Lämmönvaihdin sopii esim. verannan lämmitykseen. 42

43 4. Sekoitusryhmät ja lämmönvaihdinpaketit Lämmönvaihdinpaketit Lämmönvaihdinpaketti TMix E20 Lämmönvaihdinpaketti TMix E mahdollistaa vesikiertoisen lattialämmitysasennuksen kytkemisen esimerkiksi talon sulanapitoon. Lämmitys: Talousrakennus: Sulanapito: Maks pinta-ala 80 m 2 (50W/m 2, ΔT = 5 C) Maks pinta-ala 60 m 2 (100W/m 2, ΔT = 8 C) Maks pinta-ala 50 m 2 (300W/m 2, ΔT = 15 C) 10 bar max 100 C 3/4 uk, Eurocone 1 uk 220V vakio Toimitukseen sisältyy: - Lämmönvaihdin 20 peltiä - Kiertovesipumppu, 6 m - Roskasuodatin 1/2 - Termostaattiventtiili ½ sk - Turvaventtiili, 4 bar - Painemittari, 0-6 bar - Paisunta-astia, 1 L TMix E20 Manuaalinen säätö käsisäätöpyörällä termostaattiventtiilissä TMix E20-R Itsesäätyvä termostaatti paluurajoittimena termostaattiventtiilin ensiöpuolella TMix E20-L Itsesäätyvä termostaatti ilma-anturilla TMix E20-V Itsesäätyvä termostaatti menovedenlämpötilaanturilla TMix E20-M 3-pisteinen toimimoottori termostaattiventtiilissä. 1 kpl 1 kpl 1 kpl 1 kpl 1 kpl Lämmönvaihtimen kytkentäesimerkki sivulla 44. info@thermotech.fi 43

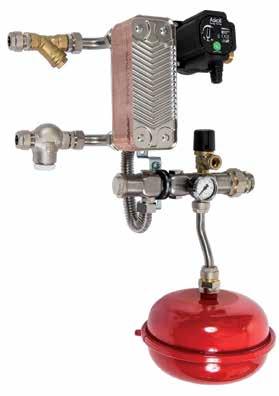

44 4. Sekoitusryhmät ja lämmönvaihdinpaketit Lämmönvaihdinpaketti TMix E30 Lämmönvaihdinpaketti TMix E mahdollistaa vesikiertoisen lattialämmitysasennuksen kytkemisen esimerkiksi talon sulanapitoon. Lämmitys: Talousrakennus: Sulanapito: Maks pinta-ala 150 m 2 (50W/m 2, ΔT = 5 C) Maks pinta-ala 120 m 2 (100W/m 2, ΔT = 8 C) Maks pinta-ala 80 m 2 (300W/m 2, ΔT = 15 C) 10 bar max 100 C 3/4 uk, Eurocone 1 uk 220V vakio Toimitukseen sisältyy: - Lämmönvaihdin, 30 peltiä - Kiertovesipumppu, 6 m - Roskasuodatin 1/2 - Termostaattiventtiili, ½ sk - Turvaventtiili, 4 bar - Painemittari, 0-6 bar - Paisunta-astia, 2 L TMix-E30 Manuaalinen säätö käsisäätöpyörällä termostaattiventtiilissä TMix E30-R Itsesäätyvä termostaatti paluurajoittimena termostaattiventtiilin ensiöpuolella TMix E30-L Itsesäätyvä termostaatti ilma-anturilla TMix E30-V Itsesäätyvä termostaatti menovedenlämpötilaanturilla TMix E30-M 3-pisteinen toimimoottori termostaattiventtiilissä. 1 kpl 1 kpl 1 kpl 1 kpl 1 kpl Esimerkki sulanapidosta TMix E30 lämmönvaihtimella maks 80 m 2 pinta-alalle. tuotenro tuotenro tuotenro tuotenro tuotenro

45 5. Sähkökattilat Sähkökattila 2 kw Käyttövalmis sähkökattila 2 kw vastuksella n. 40 m 2 pinta-alalle. Sähkökattilan termostaatti soveltuu pitämään sopivia lämpötiloja kaikenlaisiin lattialämmitysjärjestelmiin. Sähkökattila on tarkoitettu sisäkäyttöön. Paisunta-astian ansiosta kattila voidaan kytkeä paineistettuihin järjestelmiin. Sähkökattila ei vaadi sähköasennusta - liitetään sähköpistokkeella. Huoneen lämpötilaa voidaan ohjata huonetermostaatilla joka on kytkettynä sähkökattilaan. Suurempiin pintoihin kuin mitä yksi piiri pystyy peittämään (n. 20 m 2 17 mm putkella) on laitettava useampi piiri.kahden tai kolmen piirin jakotukki (artikelnr ja ) voidaan helposti kytkeä 2 kw sähkökattilaan. 4 bar max 100 C 1 sk 3/4 uk 1 sk 230V vakio 2 < 40 Toimitukseen sisältyy: - Teräsputkinen vesisäiliö - 1 kpl 2000 W ruostumaton vastus, sähkökytkentä pistokkeella - 1 kpl Ylikuumenemissuoja, kaksinapainen - 1 kpl Käyntitermostaatti C (säädettävä) - Kiertovesipumppu - Paisunta-astia ruostmattomasta teräksestä (suljettu) - Turvaventtiili - Täyttö- ja tyhjennysventtiilit - Painemittari piiri, ruostumaton sähkövastus 1 kpl piiriä, ruostumaton sähkövastus 1 kpl piiriä, ruostumaton sähkövastus 1 kpl piiri, kuparinen sähkövastus 1 kpl piiriä, kuparinen sähkövastus 1 kpl piiriä, kuparinen sähkövastus 1 kpl info@thermotech.fi 45

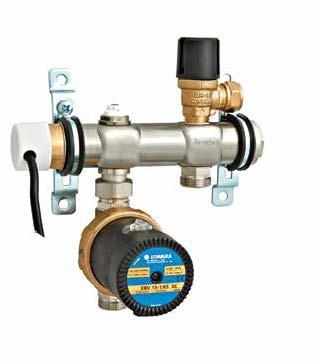

46 5. Sähkökattilat Sähkökattila 350W Koottu yksikkö suljettuun lattialämmitysjärjestelmään (ei tarvitse ulkoista lämmönlähdettä). Suunniteltu pieniin tiloihin, esim. eteisiin ja kylpyhuoneisiin. 350W lämmitin soveltuu jopa 7 m² (teho 50W/ m²) pinnoille varsinaisena lämmön-lähteenä ja n. 12 m² (teho 29W/ m²) pinnoille mukavuuslämpö käyttöön. 4 bar 3/4 Eurocone 230V paineohjattu 2 < 12 Toimitukseen sisältyy: - Kiertovesipumppu kaapelilla ja pistokkeella - Manuaalinen ilmaus - Lämmitin 350W - Turvaventtiili 4 bar Sähkökattila lämmittimellä ja sisäänrakennetulla termostaatilla 25 0 C/35 0 C, teho 350W Sähkökattila lämmittimellä ja sisäänrakennetulla termostaatilla 30 0 C/40 0 C, teho 350W 1 kpl 1 kpl Sähkökattila 6 ja 9 kw Käyttövalmis sähkökattila jopa n. 120 m 2 lattialämmitysjärjestelmille. Mitat: 330 x 930 x 290 mm Paino: 34 kg 4 bar 1 sk 3/4 uk 1 sk 230V vakio 2 < 120 Toimitukseen sisältyy: - Kiertovesipumppu, 6 m - Paisunta-astia - Turvaventtiili - Vikavirtakytkin - Automaattinen ilmaus - Kaksiportainen termostaatti - Turvatermostaatti - Paine- ja lämpömittari - Anturi ulkolämpötilalle Vastusteho 6kW (3 + 3kW), kapasiteetti n. 120 m 2 (50 W/m 2 :ssa) Vastusteho 9kW (4,5 + 4,5kW), kapasiteetti n. 180 m 2 (50 W/m 2 :ssa) 1 kpl 1 kpl Katso myös Työmaakattila sivulla

47 6. Sulku- ja säätöventtiilit Palloventtiili suora Niklattu messinkinen sulkuventtiili. Sopii 2 Ryhmäjakotukkiin (tuotenro 541xx). 25 bar 100 C max 1 1/2 sk, 2 uk punainen 1 kpl Palloventtiili suora Niklattu messinkinen sulkuventtiili. 25 bar 100 C max sk-uk punainen 1 kpl sininen 1 kpl /2 punainen 1 kpl Palloventtiili kulma kartioliittimellä Niklattu messinkinen sulkuventtiili. Sisältyy lattialämmitysjakotukkitoimitukseen. 25 bar max 100 C sk-uk punainen 1 kpl sininen 1 kpl /4 punainen 1 kpl Palloventtiili sk Palloventtiili sinkkikadon kestävästä messingistä. Käytetään käyttövesijärjestelmissä. 25 bar 100 C 3/4 sk max sininen 1 kpl punainen 1 kpl info@thermotech.fi 47

48 6. Sulku- ja säätöventtiilit Palloventtiili kulma sk Palloventtiili sinkkikadon kestävästä messingistä. Käytetään käyttövesijärjestelmissä. 25 bar 100 C max 3/4 sk sininen 1 kpl punainen 1 kpl Palloventtiili kahvalla sk Palloventtiili sinkkikadon kestävästä messingistä. Käytetään käyttövesijärjestelmissä. 25 bar 100 C max sk /2 sk 1 kpl /4 sk 1 kpl sk 1 kpl /4 sk 1 kpl /2 sk 1 kpl sk 1 kpl Cu15 1 kpl Cu18 1 kpl Cu22 1 kpl Cu28 1 kpl Sulkuventtiili puristusliittimellä Puristus 16 mm - 10 mm CU 1 kpl 48

49 6. Sulku- ja säätöventtiilit Sulkuventtiili 1 sk, 1 1/4 sk /2 uk - uk 1 kpl /2 sk - 10 mm Cu 1 kpl /8 sk - 10 mm Cu 1 kpl Linjasäätöventtiili virtausmittarilla DN 15 Käytetään kun kytkettynä on useampi jakotukki ja virtausta jakotukkien välillä halutaan säätää. 1/2 sk DN15, virtausnopeus 1-8 litraa/min, Liitäntä: 1/2 sk 1 kpl Linjasäätöventtiili virtausmittarilla DN 20 Käytetään kun kytkettynä on useampi jakotukki ja virtausta jakotukkien välillä halutaan säätää. 1 uk, tasotiivisteellä DN20, virtausnopeus 4-36 litraa/min, liitin: 1 uk, tasotiiviste 1 kpl info@thermotech.fi 49

50 6. Sulku- ja säätöventtiilit Linjasäätöventtiili virtausmittarilla DN 25, DN 32 Käytetään kun kytkettynä on useampi jakotukki ja virtausta jakotukkien välillä halutaan säätää. 1 sk, 1 1/4 sk DN25, virtausnopeus 5-50 litraa/min, liitin: 1 sk DN32, virtausnopeus litraa/min, liitin: 1 1/4 sk 1 kpl 1 kpl Linjasäätöventtiili Käytetään virtauksen tasaamiseen kun lämmönlähteeseen on kytkettynä kaksi tai useampi jakotukki. Suurin sallittu paine: 10 bar Suurin sallittu lämpötila: 110 C 1 sk, 1 1/4 sk Koko: 3/4 sk. Sopii jopa 150 m 2 pinta-aloille Kvs-arvo: 6,12 (venttiili täysin auki) Koko: 1 sk. Sopii jopa 300 m 2 pinta-aloille Kvs-arvo: 10,4 (venttiili täysin auki) 1 kpl 1 kpl Termostaattiventtiili DN15 Niklattu, messinkinen venttiili M28 x 1,5 liitännällä toimilaitteelle (tuotenro adapterilla 67028) tai itsesäätyvälle termostaatille (tuotenro tai 51904). Puserrusliitin lattialämmitysputkelle ei sisälly toimitukseen /4 x 3/4 Kvs-arvo: 1,1 Tarvikkeet: Kartioliitin G15 uk -G15 (kartioliitin) 1 kpl 1 kpl 50

51 6. Sulku- ja säätöventtiilit Paluuventtiili DN15 Messinkinen niklattu venttiili virtauksen säätöön. Puserrusliitin ei sisälly toimitukseen /4 x 3/4 Kvs-arvo: 1,9 Tarvikkeet: Kartioliitin G15 uk -G15 (kartioliitin) 1 kpl 1 kpl Termostaattiventtiili DN25 Messinkinen venttiili johon voidaan asentaa toimilaite tai itsesäätyvä termostaatti. Käytetään esimerkiksi jakotukin ohjauksessa kun venttiili on asennettu ennen jakotukkia ja ohjaa lattialämmitysjärjestelmää yhdessä keskeisesti asetetun termostaatin kanssa. Termostaattiventtiili on sama kun mutta varustettu adapterilla M30 x 1,5 kierteelle. Kapasiteetti: n. 150 m2 lattialämmitys (50 W/m 2 :ssa) Kvs-arvo: 5,1 Liitin: R25 sk x R25 uk (kartioliittimellä) Liitoskappaleen kierre M28 x 1,5 1 kpl Liitoskappaleen kierre M30 x 1,5 1 kpl info@thermotech.fi 51

52 7. Liittimet Puserrusliitimet Puserrusliitin lattialämmitykselle Käyttövalmis niklattu messinkinen liitin - mutteri, helmi ja holkki. Käytetään lattialämmitysputken liittämiseen lattialämmitysjakotukkiin x G20 1 kpl x G20 1 kpl x G20 1 kpl x G20 1 kpl x G20 1 kpl Puserrusliitin suora sk x 1/2 1 kpl x 1/2 1 kpl x 1/2 1 kpl x 1/2 1 kpl x 1 1 kpl x 1 1 kpl Puserrusliitin suora uk x 1/2 1 kpl x 1/2 1 kpl x 1/2 1 kpl x 1/2 1 kpl x 3/4 1 kpl x 1 1 kpl x 1 1 kpl Puserrusliitin jatkoliitin Käyttövalmis puserrusliitin lattialämmitysputkien jatkamiseen x 12 1 kpl x 14 1 kpl x 17 1 kpl x 20 1 kpl x 26 1 kpl x 32 1 kpl 52

53 7. Liittimet Puserrusliitin jatkoliitin 90 uk x 1/2 1 kpl x 1/2 1 kpl x 1/2 1 kpl x 1/2 1 kpl x 3/4 1 kpl x 1 1 kpl x 1 1 kpl Puserrusliitin jatkoliitin 90 sk x 1/2 1 kpl x 1/2 1 kpl x 1/2 1 kpl x 1/2 1 kpl x 1 1 kpl x 1 1 kpl Puserrusliitin jatkoliitin 90 Käyttövalmis puserrusliitin messingistä lattialämmitysputkien jatkamiseen x 12 1 kpl x 14 1 kpl x 17 1 kpl x 20 1 kpl Puserrusliitin käyttövedelle Käyttövalmis niklattu messinkinen liitin - mutteri, helmi ja holkki. Käytetään käyttövesiputken liittämiseen käyttövesijakotukkiin x G15 1 kpl / 10 kpl/ps x G15 1 kpl / 10 kpl/ps X G20 1 kpl / 10 kpl/ps X G20 1 kpl / 10 kpl/ps x G20 1 kpl x G20 1 kpl / 10 kpl/ps x G25 1 kpl / 10 kpl/ps info@thermotech.fi 53

54 7. Liittimet Puserrusliitin kupariputkelle 15 mm kupariputki kytkentään. Liitin - sisäkierre, Eurocone x G20 1 kpl / 10 kpl/ps x G20 1 kpl / 10 kpl/ps x G20 1 kpl / 10 kpl/ps Puserrusliitin suora mm x 3/4 uk 1 kpl / 10 kpl/ps Puserrusliitin Eurocone-Eurocone G15 1 kpl / 10 kpl/ps G20 1 kpl / 10 kpl/ps G25 Puserrusliitin Eurocone-uk G15 x 1/2 uk 1 kpl / 10 kpl/ps G20 x 1/2 uk 1 kpl / 10 kpl/ps G20 x 3/4 uk 1 kpl / 10 kpl/ps G25 x 3/4 uk 1 kpl / 10 kpl/ps G25 x 1 uk 1 kpl / 10 kpl/ps Puserrusliitin Eurocone-sk G15 x 1/2 sk 1 kpl / 10 kpl/ps G20 x 1/2 sk 1 kpl / 10 kpl/ps G20 x 3/4 sk 1 kpl / 10 kpl/ps G25 x 3/4 sk 1 kpl / 10 kpl/ps G25 x 1 sk 1 kpl / 10 kpl/ps Puserrusliitin kulma 90 Eurocone G15 1 kpl / 10 kpl/ps G20 1 kpl / 10 kpl/ps G25 1 kpl / 10 kpl/ps 54

55 7. Liittimet Puserrusliitin kulma 90 Eurocone-uk G15 x 1/2 uk 1 kpl / 10 kpl/ps G20 x 1/2 uk 1 kpl / 10 kpl/ps G20 x 3/4 uk 1 kpl / 10 kpl/ps G25 x 3/4 uk 1 kpl / 10 kpl/ps G25 x 1 Uk 1 kpl / 10 kpl/ps Puserrusliitin kulma 90 Eurocone-sk G15 x 1/2 sk 1 kpl / 10 kpl/ps G20 x 1/2 sk 1 kpl / 10 kpl/ps G20 x 3/4 sk 1 kpl / 10 kpl/ps G25 x 3/4 sk 1 kpl / 10 kpl/ps G25 x 1 sk 1 kpl / 10 kpl/ps Puserrusliitin T-liitin Eurocone G15 1 kpl / 10 kpl/ps G20 1 kpl / 10 kpl/ps G25 1 kpl / 5 kpl/ps Puserrusliitin T-liitin Eurocone-uk G15 x 1/2 uk x G15 1 kpl / 10 kpl/ps G20 x 3/4 uk x G20 1 kpl / 10 kpl/ps G25 x 3/4 uk x G25 1 kpl / 5 kpl/ps G25 x 1 Uk x G25 1 kpl / 5 kpl/ps Puserrusliitin T-liitin Eurocone-sk G15 x 1/2 sk x G15 1 kpl / 10 kpl/ps G20 x 1/2 sk x G20 1 kpl / 10 kpl/ps G25 x 1/2 sk x G20 1 kpl / 10 kpl/ps G25 x 1/2 sk x G25 1 kpl / 5 kpl/ps G25 x 3/4 sk x G25 1 kpl / 5 kpl/ps G25 x 1 sk x G25 1 kpl / 5 kpl/ps info@thermotech.fi 55

56 7. Liittimet Puristusliittimet Puristusliitin suora x 16 1 kpl / 10 kpl/ps x17 1 kpl / 10 kpl/ps x 20 1 kpl / 10 kpl/ps x 26 1 kpl / 5 kpl/ps x 32 1 kpl / 5 kpl/ps x 40 1 kpl / 5 kpl/ps x 50 1 kpl / 2 kpl/ps x 63 1 kpl / 2 kpl/ps Puristusliitin suora supistuksella x 20 1 kpl / 10 kpl/ps x 26 1 kpl / 5 kpl/ps x 32 1 kpl / 5 kpl/ps x 26 1 kpl / 5 kpl/ps x 32 1 kpl / 5 kpl/ps x 32 1 kpl / 5 kpl/ps x 40 1 kpl / 5 kpl/ps x 50 1 kpl / 2 kpl/ps x 40 1 kpl / 5 kpl/ps x 50 1 kpl / 2 kpl/ps x 50 1 kpl / 2 kpl/ps x 63 1 kpl / 2 kpl/ps x 63 1 kpl / 2 kpl/ps Puristusliitin suora tasotiivisteellä x 3/4 sk 1 kpl / 10 kpl/ps x 3/4 sk 1 kpl / 10 kpl/ps x 1 sk 1 kpl / 5 kpl/ps Puristusliitin suora ulkokierteellä 56 Koot mm niklattu x 3/8 uk 1 kpl / 10 kpl/ps x 1/2 uk 1 kpl / 10 kpl/ps x 1/2 uk 1 kpl / 10 kpl/ps x 3/4 uk 1 kpl / 10 kpl/ps x 3/4 uk 1 kpl / 5 kpl/ps x 1 uk 1 kpl / 5 kpl/ps x 1 uk 1 kpl / 5 kpl/ps x 1 1/4 uk 1 kpl/ 5 kpl/ps x 1 uk 1 kpl / 5 kpl/ps x 1 1/4 uk 1 kpl / 5 kpl/ps x 1 1/4 uk 1 kpl / 2 kpl/ps x 1 1/2 uk 1 kpl / 2 kpl/ps x 2 uk 1 kpl / 2 kpl/ps

57 7. Liittimet Puristusliitin suora sk x 1/2 sk 1 kpl / 10 kpl/ps x 1/2 sk 1 kpl / 10 kpl/ps x 3/4 sk 1 kpl / 10 kpl/ps x 3/4 sk 1 kpl / 5 kpl/ps x 1 sk 1 kpl / 5 kpl/ps x 1 sk 1 kpl / 5 kpl/ps x 1 1/4 sk 1 kpl / 5 kpl/ps x 1 1/2 sk 1 kpl / 2 kpl/ps x 2 sk 1 kpl / 2 kpl/ps Puristusliitin suora Cu x Cu12 1 kpl / 10 kpl/ps x Cu15 1 kpl / 10 kpl/ps x Cu15 1 kpl / 10 kpl/ps x Cu18 1 kpl / 10 kpl/ps x Cu22 1 kpl / 10 kpl/ps x Cu22 1 kpl / 15 kpl/ps x 28 1 kpl / 5 kpl/ps Puristusliitin suora kartioliittimellä Liitin - sk, Eurocone x G15 1 kpl / 10 kpl/ps x G20 1 kpl / 10 kpl/ps x M22 1 kpl/ 100 kpl/ps x G20 1 kpl / 10 kpl/ps x G15 1 kpl / 10 kpl/ps x G20 1 kpl / 10 kpl/ps * 20 x G20 1 kpl / 10 kpl/ps *HUOM! Käytetään ainoastaan yhdessä 20 x 2 mm ThermoSystem TM putkien kanssa. Liittimellä on harmaa rengas. Puristus tulppa kpl / 10 kpl/ps kpl / 10 kpl/ps kpl / 5 kpl/ps kpl / 5 kpl/ps kpl / 5 kpl/ps kpl kpl kpl info@thermotech.fi 57

58 7. Liittimet Puristusliitin kulma mm 1 kpl / 10 kpl/ps mm 1 kpl / 10 kpl/ps mm 1 kpl / 5 kpl/ps mm 1 kpl / 5 kpl/ps mm 1 kpl / 5 kpl/ps Puristusliitin kulma x 16 1 kpl / 10 kpl/ps x 20 1 kpl / 10 kpl/ps x 26 1 kpl / 5 kpl/ps x 32 1 kpl / 5 kpl/ps x 40 1 kpl / 5 kpl/ps x 50 1 kpl / 2 kpl/ps x 63 1 kpl / 2 kpl/ps Puristusliitin kulma 90 ulkokierteellä x 1/2 uk 1 kpl / 10 kpl/ps x 1/2 uk 1 kpl / 10 kpl/ps x 3/4 uk 1 kpl / 10 kpl/ps x 3/4 uk 1 kpl / 5 kpl/ps x 1 uk 1 kpl / 5 kpl/ps x 1 uk 1 kpl / 5 kpl/ps x 1 1/4 uk 1 kpl / 5 kpl/ps x 1 1/4 uk 1 kpl / 2 kpl/ps x 1 1/2 uk 1 kpl / 2 kpl/ps x 2 uk 1 kpl / 2 kpl/ps Puristusliitin kulma 90 sisäkierteellä x 1/2 sk 1 kpl / 10 kpl/ps x 1/2 sk 1 kpl / 10 kpl/ps x 3/4 sk 1 kpl / 10 kpl/ps x 3/4 sk 1 kpl / 5 kpl/ps x 1 sk 1 kpl / 5 kpl/ps x 1 1/4 sk 1 kpl / 5 kpl/ps x 1 1/4 sk 1 kpl x 1 1/2 sk 1 kpl / 2 kpl/ps x 2 sk 1 kpl / 2 kpl/ps 58

59 7. Liittimet Liitosputki kulma 90 patteriliitäntään Kromattu messinkinen putki Ø15 mm x Cu15, pituus 300 mm 1 kpl / 2 kpl/ps x Cu15, pituus 1100 mm 1 kpl / 2 kpl/ps x Cu15, pituus 300 mm 1 kpl / 2 kpl/ps Puristusliitin liitinputki T-kulma Cu15 Kromattu messinkinen putki Ø15 mm x Cu15, pituus 300 mm 1 kpl / 2 kpl/ps x Cu15, pituus 1100 mm 1 kpl / 2 kpl/ps x Cu15, pituus 300 mm 1 kpl / 2 kpl/ps Puristusliitin T-liitin x 16 x 16 1 kpl / 10 kpl/ps x 20 x 20 1 kpl / 10 kpl/ps x 26 x 26 1 kpl / 5 kpl/ps x 32 x 32 1 kpl / 5 kpl/ps x 40 x 40 1 kpl / 5 kpl/ps x 50 x 50 1 kpl / 2 kpl/ps x 63 x 63 1 kpl / 2 kpl/ps Puristusliitin T-liitin supistus keskellä x 16 x 20 1 kpl / 10 kpl/ps x 16 x 26 1 kpl / 5 kpl/ps x 20 x 26 1 kpl / 5 kpl/ps x 16 x 32 1 kpl / 5 kpl/ps x 20 x 32 1 kpl / 5 kpl/ps x 26 x 32 1 kpl / 5 kpl/ps x 26 x 40 1 kpl / 5 kpl/ps x 32 x 40 1 kpl / 5 kpl/ps x 26 x 50 1 kpl / 2 kpl/ps x 32 x 50 1 kpl / 2 kpl/ps x 40 x 50 1 kpl / 2 kpl/ps x 32 x 63 1 kpl / 2 kpl/ps x 40 x 63 1 kpl / 2 kpl/ps x 50 x 63 1 kpl / 2 kpl/ps info@thermotech.fi 59

60 7. Liittimet Puristusliitin T-liitin laajennus keskellä x 20 x 16 1 kpl / 10 kpl/ps x 26 x 20 1 kpl / 5 kpl/ps x 32 x 26 1 kpl / 5 kpl/ps x 40 x 32 1 kpl / 5 kpl/ps x 50 x 40 1 kpl / 2 kpl/ps Puristusliitin T-liitin supistuksella x 20 x 16 1 kpl / 10 kpl/ps x 26 x 16 1 kpl / 5 kpl/ps x 26 x 20 1 kpl / 5 kpl/ps x 32 x 20 1 kpl / 5 kpl/ps x 32 x 26 1 kpl / 5 kpl/ps x 40 x 32 1 kpl / 5 kpl/ps x 50 x 32 1 kpl / 10 kpl/ps x 50 x 40 1 kpl / 10 kpl/ps x 63 x 50 1 kpl / 10 kpl/ps x 16 x 16 1 kpl / 10 kpl/ps x 20 x 20 1 kpl / 5 kpl/ps x 26 x 26 1 kpl / 5 kpl/ps x 32 x 32 1 kpl / 5 kpl/ps x 40 x 40 1 kpl / 2 kpl/ps x 50 x 50 1 kpl / 2 kpl/ps x 16 x 20 1 kpl / 5 kpl/ps x 20 x 16 1 kpl / 5 kpl/ps x 26 x 16 1 kpl / 5 kpl/ps x 26 x 20 1 kpl / 5 kpl/ps x 20 x 26 1 kpl / 5 kpl/ps x 26 x 32 1 kpl / 5 kpl/ps x 32 x 40 1 kpl x 40 x 50 1 kpl Puristusliitin T-liitin sisäkierteellä x 1/2 sk x 16 1 kpl / 10 kpl/ps x 1/2 sk x 20 1 kpl / 10 kpl/ps x 3/4 sk x 20 1 kpl / 10 kpl/ps x 1/2 sk x 26 1 kpl / 5 kpl/ps x 3/4 sk x 26 1 kpl / 5 kpl/ps x 1/2 sk x 32 1 kpl / 5 kpl/ps x 3/4 sk x 32 1 kpl / 5 kpl/ps x 1 sk x 32 1 kpl / 5 kpl/ps x 1 sk x 40 1 kpl / 5 kpl/ps x 1 1/4 sk x 40 1 kpl / 5 kpl/ps x 1 1/4 sk x 50 1 kpl / 2 kpl/ps x 1 1/2 sk x 50 1 kpl / 2 kpl/ps x 2 sk x 63 1 kpl / 2 kpl/ps 60

61 7. Liittimet Puristusliitin T-liitin ulkokierteellä x 1/2 uk x 16 1 kpl / 10 kpl/ps x 1/2 uk x 20 1 kpl / 10 kpl/ps x 3/4 uk x 20 1 kpl / 10 kpl/ps x 1/2 uk x 26 1 kpl / 5 kpl/ps x 3/4 uk x 26 1 kpl / 5 kpl/ps x 1 uk x 26 1 kpl / 5 kpl/ps x 3/4 uk x 32 1 kpl / 5 kpl/ps x 1 uk x 32 1 kpl / 5 kpl/ps x 1 uk x 40 1 kpl / 2 kpl/ps x 1 1/4 uk x 40 1 kpl / 2 kpl/ps x 1 1/4 uk x 50 1 kpl / 2 kpl/ps x 1 1/2 uk x 50 1 kpl / 2 kpl/ps x 2 uk x 63 1 kpl / 2 kpl/ps Hanakulma x 1/2 sk 1 kpl / 10 kpl/ps x 1/2 sk 1 kpl / 10 kpl/ps Puristushylsy Vaurioituneen hylsyn tilalle mm 1 kpl / 10 kpl/ps mm 1 kpl / 10 kpl/ps mm 1 kpl / 5 kpl/ps mm 1 kpl / 5 kpl/ps mm 1 kpl / 5 kpl/ps mm 1 kpl / 2 kpl/ps mm 1 kpl / 2 kpl/ps info@thermotech.fi 61

62 8. Järjestelmäratkaisut Lämmönluovutuspellit Lämmönluovutuspelti Alumiinipelti taittourilla. Käytetään kevyeisiin lattiarakenteisiin. Taittourat: 330/110/440/270 mm Tuotenro Tuotekuvaus Koko, mm (P x L x K) 8 x 1 mm putkelle Pakkaus AV 150, menekki: n. 5 peltiä/m x 145 x 0,45 /kpl 1 kpl / 400 kpl lava 12 x 2 mm putkelle AV 200, menekki: n. 4,2 peltiä/m x 180 x 0,5 1 kpl / 400 kpl lava 16 x 2 mm putkelle AV 300, menekki: n. 4 peltiä/m x 180 x 0,5 1 kpl / 400 kpl lava 17 x 2 mm putkelle AV 150, menekki: n. 5 peltiä/m x 145 x kpl / 400 kpl lava AV 200, menekki: n. 4 peltiä/m x 190 x kpl / 400 kpl lava AV 300, menekki: n. 2,5 peltiä/m x 270 x kpl/pakk / 320 kpl lava 20 x 2 mm putkelle AV 300, menekki: n. 2,5 peltiä/m x 270 x 0,5 1 kpl / 280 kpl lava Uiva lattia Minifloor 8 Minifloor 8 Uiva lattia uralevy Alumiinikasetti yhdistetty EPS-solumuoviin. 2 kpl rinnakkaista putkiuraa. h 9 mm 150 mm 8 mm omegaputkiura omegaputkiura 300 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 300 x 9 1 kpl Minifloor 8 Uiva lattia kääntölevy Alumiininen kääntölevy yhdistettynä solumuoviin. Kääntölevy on helppo katkaista kahteen osaan. h 9 mm 150 mm 8 mm 300 kpa 62 Tuotenro Koko, mm (P x L x K) Pakkaus x 300 x 9 1 kpl

63 8. Järjestelmäratkaisut Uiva lattia 12 mm Uiva lattia 12 Uralevy Alumiinikasetti yhdistetty EPS-solumuoviin. 2 kpl rinnakkaista putkiuraa. h 14 mm 200 mm 12 mm omegaputkiura 300 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 400 x 14 1 kpl / 58 kpl /pakk Uiva lattia 12 Kääntölevy Muotoonleikattu EPS-solumuovi kahdella käännöksellä. h 14 mm 200 mm 12 mm 300 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 200 x 14 1 kpl / 54 kpl /pakk Uiva lattia 12 Täyttölevy Muotoonleikattu EPS-solumuovi täyttöön seiniä vasten tai pintoihin joita ei peitetä lattialämmityksellä. h 14 mm 300 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 185 x 14 1 kpl / 132 kpl /pakk info@thermotech.fi 63

64 8. Järjestelmäratkaisut Uiva lattia 18 mm Uiva lattia 18 uralevy Alumiinikasetti yhdistetty EPS-solumuoviin. 2 kpl rinnakkaista putkiuraa. h 18 mm 160 mm 300 mm 17 mm omegaputkiura 300 kpa Tuotenro Tuotekuvaus Koko, mm (P x L x K) Pakkaus AV x 320 x 18 1 kpl / 60 kpl /pakk AV x 600 x 18 1 kpl / 32 kpl /pakk Uiva lattia 18 kääntölevy Muotoonleikattu EPS-solumuovi kahdella käännöksellä. h 18 mm 160 mm 300 mm 17 mm 300 kpa Tuotenro Tuotekuvaus Koko, mm (P x L x K) Pakkaus AV x 300 x 18 1 kpl / 32 kpl /pakk AV x 300 x 18 1 kpl / 32 kpl /pakk Uiva lattia 18 täyttölevy Muotoonleikattu EPS-solumuovi täyttöön seiniä vasten tai pintoihin joita ei peitetä lattialämmityksellä. h 18 mm 300 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 278 x 18 1 kpl / 64 kpl /pakk 64

65 8. Järjestelmäratkaisut Uiva lattia 30/50/70 mm Uiva lattia 30/50/70 uralevy Uritettu EPS-solumuovi kahdella rinnakkaisella putkiuralla. 300 mm 17 mm 200 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 600 x 30 1 kpl x 600 x 50 1 kpl x 600 x 70 1 kpl Uiva lattia 30/50/70 kääntölevy Uritettu EPS-solumuovi kahdella käännöksellä ja urat piirisyötöille. 300 mm 17 mm 200 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 600 x 30 1 kpl x 600 x 50 1 kpl x 600 x 70 1 kpl Uiva lattia 30/50/70 uralevy Uritettu EPS-solumuovi neljällä rinnakkaisella putkiuralla. 150 mm 17 mm 200 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 600 x 30 1 kpl x 600 x 50 1 kpl x 600 x 70 1 kpl Uiva lattia 30/50/70 kääntölevy Uritettu EPS-solumuovi neljällä käännöksellä ja urat piirisyötöille. 150 mm 17 mm 200 kpa Tuotenro Koko, mm (P x L x K) Pakkaus x 600 x 30 1 kpl x 600 x 50 1 kpl x 600 x 70 1 kpl info@thermotech.fi 65

66 8. Järjestelmäratkaisut Uiva lattia 30/50/70 täyttölevy Muotoonleikattu EPS-solumuovi täyttöön seiniä vasten tai pintoihin joita ei peitetä lattialämmityksellä. 200 kpa Lastulevyt Tuotenro Koko, mm (P x L x K) Pakkaus x 600 x 30 1 kpl x 600 x 50 1 kpl x 600 x 70 1 kpl Lastulevy, uralevy Uritettu lattialastulevy kahdella rinnakkaisella uralla lämmönluovutuspelleille. Muodostaa kantavan lattiarakenteen. h 22 mm 300 mm 17 mm Tuotenro Koko, mm (P x L x K) Pakkaus K 2400 x 600 x 22 1 kpl / 30 kpl nippu Lastulevy, kääntölevy Uritettu lattialastulevy kehänmuotoisella uralla. Muodostaa kantavan lattiarakenteen. h 22 mm 300 mm 17 mm Tuotenro Koko, mm (P x L x K) Pakkaus 20121K 600 x 600 x 22 1 kpl Lastulevy, uralevy Uritettu lattialastulevy neljällä rinnakkaisella uralla lämmönluovutuspelleille. Muodostaa kantavan lattiarakenteen. h 22 mm 150 mm 17 mm Koko, mm Tuotenro (P x L x K) Pakkaus K 2400 x 600 x 22 1 kpl / 30 kpl nippu IMP 2400 x 600 x 22 Kosteuden kestävä 1 kpl / 30 kpl nippu 66

67 8. Järjestelmäratkaisut Lastulevy, kääntölevy Uritettu lattialastulevy kahdella kehänmuotoisella uralla Muodostaa kantavan lattiarakenteen. h 22 mm 150 mm 17 mm Tuotenro Koko, mm (P x L x K) Pakkaus K 600 x 600 x 22 1 kpl IMP 600 x 600 x 22 Kosteuden kestävä 1 kpl Lastulevy, peittävä kääntölevy Mahdollistaa putkikäännökset lattiatason alapuolella. Muodostaa kantavan lattiarakenteen. h 22 mm 150 tai 300 mm 17 mm Tuotenro Koko, mm (P x L x K) Pakkaus x 600 x 22 1 kpl 20123IMP 600 x 600 x 22 Kosteuden kestävä 1 kpl Lastulevy, täyttölevy Työstämätön lattialastulevy täytölle tai pinnoille joille lämpöä ei toivota. Muodostaa kantavan lattiarakenteen. h 22 mm Tuotenro Koko, mm (P x L x K) Pakkaus x 600 x 22 1 kpl 20120IMP 2400 x 600 x 22 Kosteuden kestävä 1 kpl info@thermotech.fi 67

68 9. Putkipitimet ja peitelaipat Putkipidin lukkokannella Mini-snap /12/16 mm putkelle, Leveys: 20 mm, valk. 16/20 mm putkelle, Leveys: 30 mm, valk. 25/28 mm putkelle, Leveys: 33 mm, valk. 1 kpl/10 kpl/ps 1 kpl/10 kpl/ps 1 kpl/10 kpl/ps Putkipidin lukkokannella Kaksiosainen /12/15/16 mm putkelle, Leveys: 60 mm, valk. 12/15/16 mm putkelle, Leveys: 60 mm, valk. 18/22 mm putkelle, Leveys: 70 mm, valk. 18/20/22 mm putkelle, Leveys: 70 mm, valk. 12/15/16 mm putkelle, Leveys: 80 mm, valk. 16/20 mm putkelle, Leveys: 90 mm, valk. 18/20/22 mm putkelle, Leveys: 90 mm, valk. 25/28 mm putkelle, Leveys: 100 mm, valk. AV 40 AV 60 1 kpl/10 kpl/ps 1 kpl/10 kpl/ps 1 kpl/10 kpl/ps 1 kpl/10 kpl/ps 1 kpl/10 kpl/ps 1 kpl/10 kpl/ps 1 kpl/10 kpl/ps 1 kpl/10 kpl/ps 68

69 9. Putkipitimet ja peitelaipat Peitelaipat b b Avattavat, ilman teippiä (jälkiasennukseen). a a Yksiosainen a: 38, b: 38, mm putkille, valk. a: 48, b: 48, mm putkille, valk a: 54, b: 54, mm putkille, valk Kaksiosainen a: 88, b: 38, AV40, mm putkille, valk. a: 118, b: 48, AV60, mm putkille, valk. a: 124, b: 54, AV mm putkille, valk. 1 kpl/10 kpl/ps 1 kpl/10 kpl/ps 1 kpl/10 kpl/ps 1 kpl/10 kpl/ps 1 kpl/10 kpl/ps 1 kpl/10 kpl/ps info@thermotech.fi 69

70 10. Lisätarvikkeet Lisätarvikkeet lattialämmitykselle Nippuside Lattialämmitysputkien kiinnitykseen raudoitusverkkoon ,7 x 186 mm 100 kpl /ps ,4 x 112 mm 100 kpl /ps Taivutustuki Polystyreeninen taivutustuki putkitaivutuksien suojaksi ja kiinnitykseen esim. lattiasta jakotukkiin mm putkelle 1 kpl / 50 kpl/ps mm putkelle 1 kpl / 50 kpl/ps mm putkelle 1 kpl / 50 kpl/ps mm suojaputkelle 1 kpl / 50 kpl/ps mm suojaputkelle 1 kpl / 50 kpl/ps mm suojaputkelle 1 kpl / 50 kpl/ps Kaksipuolinen teippi uivalle lattialle Käytetään solumuovilevyjen kiinnitykseen uivassa lattiassa. Menekki: 1-3 juoksumetriä/m 2 Tuotenro Tuotekuvaus Pituus Leveys: 25 mm 50 m Kiinnike lattialämmitysputkelle Käytetään 17 mm lattialämmitysputken kiinnitykseen uivassa lattiassa Kiinnike 100 kpl/pakk 70

71 10. Lisätarvikkeet Suojaputki Poimutettu muoviputki asennettavaksi liikuntasaumojen kohdalle betonivalussa mm (12-17 mm putkelle) 15 m kieppi mm (12-17 mm putkelle) 50 m kieppi mm (25 mm putkelle) 25 m kieppi mm (32 mm putkelle) 25 m kieppi Jakotukkikaappi, pinta-asennus Koottu, pinta-asennus jakotukkikaappi. Sopii Thermotech Lattialämmitysjakotukille ja Kombitukille. Asennustuki tilattava erikseen. Kaappi on valmistettu jauhelakatusta, galvanisoidusta pellistä. Kaapissa on DIN-kisko jakotukin konsoleiden kiinnitystä varten. Lukko saatavilla lisätarvikkeena. Tuotenro Tuotekuvaus Lattialämmitysjakotukki maks 7 piiriä Kombitukki maks 3 piiriä Lattialämmitysjakotukki maks 12 piiriä Kombitukki maks 10 piiriä Ulkomitat, mm (K x S x L) Pakkaus 850 x 125 x kpl 850 x 125 x kpl Jakotukkikaappi, uppoasennus Koottu jakotukkikaappi. Takaosassa leikatut kädensijat helpottavat kaapin siirtoa. Takaosassa myös valmiit kiinnitykset seinään, raudoitusverkkoon tai kattorautoihin asennuksen ajaksi. Kaapin sivuissa on esiporatut reiät syöttöputkelle kun syöttö lattialämmitysjakotukkiin tapahtuu sivusta. Kaapin pohjaan kiinnitetään muovinen vuotokaukalo lattialämmitysputken tueksi ja vuotoilmaisimeksi. Sopii Thermotech Lattialämmitysjakotukille ja Kombitukille. Tuotenro Tuotekuvaus Lattialämmitysjakotukki 2-5 piiriä Lattialämmitysjakotukki 6-9 piiriä Lattialämmitysjakotukki piiriä Ulkomitat, mm (K x S x L) Pakkaus 705 x 120 x kpl 705 x 120 x kpl 705 x 120 x kpl Kombitukki 2-6 piiriä 705 x 120 x kpl Kombitukki 7-10 piiriä 705 x 120 x kpl info@thermotech.fi 71

72 10. Lisätarvikkeet Kehys luukulla Voidaan kiinnittää seinään ilman kaappia. Lukko avaimella saatavilla lisätarvikkeena (tuotenro ). Tuotenro Tuotekuvaus Lattialämmitysjakotukki 2-5 piiriä Lattialämmitysjakotukki 6-9 piiriä, Kombitukki 2-6 piiriä Lattialämmitysjakotukki piiriä, Kombitukki 7-10 piiriä Reikä seinälevyyn, mm (K x L) Pakkaus 725 x kpl 725 x kpl 725 x kpl Asennustuki Käytetään vuotoilmaisimena ja putkien tukena. Toimitetaan kiinnitetyillä tiivisteillä ja kuminipalla vuotoputkelle. Tuotenro Tuotekuvaus Leveys, mm Pakkaus Lattialämmitysjakotukki 2-5 piiriä Lattialämmitysjakotukki 6-9 piiriä Lattialämmitysjakotukki piiriä kpl kpl kpl Kombitukki 2-6 piiriä kpl Kombitukki 7-10 piiriä kpl Putkipidike mm putkille 100 kpl /pakk mm putkille 500 kpl /pakk mm putkille 100 kpl /pakk mm putkille 250 kpl /pakk mm putkille 100 kpl /pakk ,7 x 186 mm nippusiteille 10 kpl/pakk Muovinen pidike lattialämmitysputkien kiinnitykseen solumuoviin (paksuus väh. 100 mm). Saatvilla myös nippusiteille (tuotenro ). Nippusiteet eivät sisälly toimitukseen. Putkipidike ruuvilla PE-RT muovinen putkipidike ruuvilla lattialämmitysputken kiinnitykseen solumuovialustaan. Putken ulkohalkaisija vähintään: 25 mm mm putkelle 100 kpl/ps 72

73 10. Lisätarvikkeet Kiinnityshakanen asennuskiskolle Muovinen hakanen 12, tai 25 asennuskiskon kiinnitykseen solumuovialustaan korkeus 65 mm 100 kpl/ps korkeus 65 mm 200 kpl/ps korkeus 45 mm 100 kpl/ps korkeus 45 mm 500 kpl/ps Asennuskisko Muovikisko putkien kiinnitykseen. Kiinnitetään solumuoviin kiskon omilla hakasilla tai kiinnityshakasilla tai tai betoniin betoninaulalla tai ruuvilla. Putkikiinnikkeiden AV mm putkelle, ilman kiinnikkeitä, pituus 2 m mm putkelle, kiinnikkeillä, pituus 0,7 m mm, ilman kiinnikeitä, pituus 0,7 m 25 mm putkelle, ilman kiinnikkeitä, pituus 4 m 1 kpl 5 kpl/pakk 5 kpl/pakk 1 kpl Naulakiinnike Naulakiinnike lattialämmitysputkien kiinnitykseen puualustaan mm putkelle 100 kpl/ps mm putkelle 100 kpl/ps mm putkelle 100 kpl/ps Peitelevy Peitelevy jotta saadaan suurempi peittävä pinta sähkörasian päälle asentaessa. Sopii termostaateille 67210, 67220, 67222, 67230, 67234, ja valkoinen 1 kpl info@thermotech.fi 73

74 10. Lisätarvikkeet Tasotiiviste mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl Lisätarvikkeet lattialämmitysjakotukille Ilmauspaketti 1:lle piirille Käyttövalmis paketti 1:piirin ilmaukseen, esimerkiksi kun yksi piiri yläkerran huoneessa kytketään alakerrassa olevaan jakotukkiin. Piirietäisyys: 50 mm 3/4 Eurocone Toimitukseen sisältyy: - Sisäänrakennetut säätöventtiilit - konsoli Ilmauspaketti 1 kpl Laajennuspaketti Käytetään lattialämmitysjakotukin laajennuksessa. Tukit ruostumatonta terästä. Piirien välinen etäisyys: 50 mm 1 kartioliitin, O-renkaalla 3/4 Eurocone Toimitukseen sisältyy: - Termostaattiventtiilit - Puserrusliittimet 17 x 2 mm - 1 kartioliittimet piiri 1 kpl piiriä 1 kpl piiriä 1 kpl piiriä 1 kpl 74

75 10. Lisätarvikkeet 1 Yhdysliitin Kartioliittimellä tai ilman. Yhdysliitin kartioliittimellä jakotukin ja sekoitusryhmän yhdistämiseen. Sisältää o-renkaat joten erillistä tiivistettä ei tarvita. Kuvassa liitin kartioliittimellä. 1 kartioliitin, O-renkaalla kartioliittimellä, tiivisteet o- renkailla 1 kpl , tiivisteet o-renkailla 1 kpl Tulppa Niklattu messinkinen tulppa o-renkaalla lattialämmitysjakotukille /8 uk 1 kpl /2 uk 1 kpl /4 uk 1 kpl uk 1 kpl Päätyhattu piirilähdölle Käytetään piirin tilapäiseen sulkemiseen lattialämmitysjakotukissa, esim. silloin kun toiset piirit liitetään vasta myöhemmin. Toimitukseen sisältyy tasoadapteri (tuotenro ). 3/4 sk Päätyhattu piirilähdölle 1 kpl Konsoli 35 Konsoli lattialämmitysjakotukin seinäkiinnitykseen. Sisältää adapterin DIN-kiskolle. Sisältyy jakotukkitoimitukseen AV-mitta: kpl info@thermotech.fi 75

76 10. Lisätarvikkeet Yhde /4 uk x G25 (kartioliittimellä) 1 kpl Minifloor 8 liitin Messinkinen liitin 8 mm lattialämmitysputkelle. Sopii suoraan Eurocone kierteeseen. 3/4 Eurocone piiri 1 pari piiriä 1 pari piiriä 1 pari Tulppa piirilähdölle (3 piiriä) 1 kpl Liitin 8 mm - R15 sk 1 kpl Liitin 8 mm - R15 uk 1 kpl Jatkoliitin 8 mm 1kpl Ohitusputki Käyttövalmis ohitus jakotukkien päätyjen väliin jakotukin virtauksen turvaamiseksi kun piirit ovat kiinni. 3/4 sk Jakotukin ohitus 1 kpl Käsisäätöpyörä Muovinen käsisäätöpyörä venttiilien manuaaliseen säätöön. Sisältyy lattialämmitysjakotukki toimitukseen Käsisäätöpyörä 1 kpl 76

77 10. Lisätarvikkeet Virtausholkki Holkki kiinnitetään venttiilin karaan. Holkki estää toimilaitetta sulkeutumasta kokonaan. Tämä mahdollistaa pienen virtauksen piirissä, jopa silloin kuin termostaatti ei pyydä lämpöä Virtausholkki 1 kpl Lukko Lukko estää turhan pääsyn lattialämmitysjakotukin varustukseen Lukko 1 kpl Virtausmittari Virtausmittari piirikohtaiseen virtauksen säätöön. Virtaus on heti luettavissa venttiilin virtausmittarista. Virtausmittari asennetaan menotukkiin. Sopii kaikkiin Thermotechin jakotukkeihin joissa manuaaliset säätöventtiilit. Toimitetaan paketissa jossa virtausmittari ja istukka (tuotenro ja 50010). Kierrosmäärä: 0-5 l/min Virtausmittari 1 kpl Termostaattiventtiilipaketti Paketti sisäänrakennetulla termostaattiventtiilillä ja käsisäätöpyörällä sekoitusryhmälle TMix S. Käytetään kun halutaan ohjata yhden huoneen lämpötilaa ja täydennetään toimilaitteella, huonetermostaatilla ja kytkentärimalla Termostaattiventtiilipaketti 1 kpl info@thermotech.fi 77

78 10. Lisätarvikkeet Sähkövastus Thermotechin sekoitusryhmä voidaan täydentää 350W sähkövastuksella jos halutaan ylläpitää mukavuuslämpöä klinkkerilattioissa (jopa 12 m2 (29W/m2)) kausina kun ensiölämmönlähde on suljettuna. Sähkövastus on sovellettu klinkkerilattioille ja ylläpitää keskilämpötilaa 25 ± 1,5 C. 220V 1, o-rengas Paketti TMix XS:lle, TMix M:lle ja Kombitukille 1 kpl Paketti TMix S:lle 1 kpl Jakotukki 2kW sähkökattilalle TMix S jakotukki voidaan tilata erikseen jos toivotaan useampaa kuin yhtä piiriä. Jakotukki on valmistettu ruostumattomasta teräksestä ja toimitetaan koottuna meno- ja paluutukilla sekä 17 x 2mm putkiliittimillä. Termostaattiventtiilipaketti saatavilla lisätarvikkeena (tuotenro ) piiriä 1 kpl piiriä 1 kpl Lisätarvikkeet käyttövedelle Konsolit Kestävät konsolit galvanisoidusta pellistä Konsolit (2 kpl) 1 pari Adapteri Eurocone tasotiiviste kpl kpl 78

79 10. Lisätarvikkeet Päätykappale Sinkinkadonkestävää messinkiä. 3/4 sk /4 sk 1 kpl Tulppa Metallinen tulppa käyttövesijakotukkiin. 3/4 uk O-rengas /4 uk 1 kpl Tulppa ilmauksella Käytetään kun jakotukki kytketään pattereihin. 3/4 uk /4 uk 1 kpl Pääty jakotukille Koottu paketti käyttövesijakotukin tiivistykseen G15 1 kpl info@thermotech.fi 79

80 10. Lisätarvikkeet Käyttövesikaappi Koottu jakotukkikaappi vuotoilmaisimella. Peitelevyt läpinäkyvää muovia. Kaappiläpiviennit toimitetaan asennettuina. Voidaan käyttää yhdessä telineen kanssa (tuotenro tai 38012) Kehys luukulla myydään erikseen (tuotenro. 7575x-1). Kaappi täyttää menetelmän NT VVS 129 vaatimukset. Tuotenro Tuotekuvaus Mitat, mm (K x S x L) Pakkaus < 5 piiriä 550 x 95 x kpl < 8 piiriä 550 x 95 x kpl < 11 piiriä 550 x 95 x kpl Kehys luukulla Kehys lakattua, valkoista peltiä. Kiinnitetään mukana tulevilla ruuveilla jakotukkikaappiin tai kiinnitetään yksinään seinään. Tuotenro Tuotekuvaus Reikä seinälevyssä, mm (K x L) Pakkaus Kaapille x kpl Kaapille x kpl Kaapille x kpl Käyttövesikaapin teline Telinettä käytetään kaapin kiinnitykseen. Teline ruuvataan kiinni mukana tulevilla ruuveilla kaapin sivuihin. Telineen korkeutta voi säätää. Asennuskorkeus 300, 350, 400 ja 450 mm alustan yläpuolelle. Teline ruuvataan solumuovi tai muuhun alustaan Käyttövesikaapin teline 1 kpl Käyttövesikaapin teline tolpilla Telinettä käytetään kaapin kiinnitykseen solumuoviin kun kyseessä on betonivalu. Tolpat painetaan eristeeseen ja mukana tulevat suojaputket estävät tolppia kiinnittymästä valuun. Teline kiinnitetään ruuveilla kaapin takaseinään. Säädettävä leveys ja korkeus. Korkeus: 1500 mm Käyttövesikaapin teline tolpilla 1 kpl 80

81 10. Lisätarvikkeet Vesipistekaappi Kaappi sisältää vuotokaukalon, kaapin sivut galvanisoidusta pellistä ja peitelevyt läpinäkyvästä muovista. Kaappiin voidaan asentaa yksi- tai kaksiosainen vesipiste. Kaappiläpiviennit alhaalta, sivuilta ja ylhäältä. Läpiviennit takaosassa vesipisteille AV- 90mm. Kehys luukulla sisältyy toimitukseen. Tuotenro Tuotekuvaus Mitat, mm (K x S x L) Pakkaus Vesipistekaappi 310 x 75 x kpl Läpivienti Sisältyy Multijakotukkikaapin vuotokaukaloon. Käytetään putken läpiviennille ylhäältä tai sivulta Tiivistysholkki 1 kpl Jatkomuhvi Käytetään suojaputkien jatkamiseen. Ei saa käyttää piiloasennukseen tai kun vaatimukset vaihdon osalta täyttyvät kpl kpl kpl (16) kpl Peitelevy patterilähdölle Yhdelle putkelle Pienin putkien välinen etäisyys 50 mm mm, valkoinen 1 kpl info@thermotech.fi 81

82 10. Lisätarvikkeet Peitelevy patterilähdölle Kahdelle putkelle Putkien välinen etäisyys mm mm, valkoinen 1 kpl mm, valkoinen 1 kpl Suojaputki Jopa 18 mm putkelle pattereiden ja lattian väliin. Tuotenro Tuotekuvaus Pituus, mm Pakkaus Suojaputki kpl Suojaputki, halkaistava Putkien peittämiseen pattereiden ja lattian väliin. Tuotenro Tuotekuvaus Pituus, mm Pakkaus Suojaputki halkaistava kpl Lattialäpivientikaari Lattialäpiviennille pattereihin. Mukana tulevilla välikappaleilla voi yhdistää kaksi läpivientikaaria AV-mitalla 40 mm tai 50 mm. Sopii suojaputkikoolle 25 mm. Tuotenro Tuotekuvaus Korkeus, mm Pakkaus Lattialäpivientikaari AV kpl / 150 kpl/pakk 82

83 10. Lisätarvikkeet Multi putkipidike M8 Putkien kiinnittämiseen. Kumipäällyste. Kiinnitetään M8-kierteeseen mm 1 kpl / 50 kpl/ps mm 1 kpl / 50 kpl/ps mm 1 kpl / 50 kpl/ps mm 1 kpl / 50 kpl/ps mm 1 kpl / 25 kpl/ps mm 1 kpl / 25 kpl/ps mm 1 kpl / 25 kpl/ps Suojaputkipidike Yksiosainen mm 1 kpl / 50 kpl/ps mm 1 kpl / 50 kpl/ps Suojaputkipidike, muovinen Yksiosainen mm 50 kpl/pakk mm 25 kpl/pakk Päätytulppa putkelle/suojaputkelle /25 mm 1 kpl / 50 kpl/ps info@thermotech.fi 83

84 10. Lisätarvikkeet Naulakiinnike Suojaputkien kiinnitämiseen eristeeseen. Tuotenro Tuotekuvaus Korkeus, mm Pakkaus mm kpl / 100 kpl/pakk Puristushanakulma Hanakulma soveltuu pinta-asennukseen. Sisältää peitelaipan ja kiinnitysruuvit x 3/4 1 kpl Hanakulmarasia mm Hanakulmarasia liittimellä, 45 mm seinäläpivienti, o-rengas ja 75 ja 150 mm jaoilla tehdyt asennustuet mm 1 kpl / 50 kpl/ps Koeponnistustulppa hanakulmarasialle Toimitetaan: pareittain (sininen ja punainen) G15 1 kpl / 50 kpl/ps 84

85 10. Lisätarvikkeet Avain hanakulmarasialle Hanakulmarasian avain 1 kpl / 50 kpl/ps Seinäkisko Tuotenro Tuotekuvaus Mitat, mm Pakkaus AV 40, 80, 160 mm 700 x kpl AV 80, 160 mm 700 x 92 1 kpl AV 40 mm 132 x kpl AV 150 mm 700 x 92 1 kpl Kiinnityshakanen suojaputkelle Menekki: 3-4 kpl/m putkea mm 1 kpl / 50 kpl/ps mm 1 kpl / 50 kpl/ps Seinäläpivientikaaripaketti Valmiita pakettiratkaisuja Multi Seinäläpivientikaarelle. Kiinnityspelti tarvitaan jos seinäläpivientikaari kiinnitetään edestä rakenteeseen (tuotenro , 77762, tai 77764) kpl seinäläpivientikaari, 1 kpl keskityshylsy 2 kpl seinäläpivientikaari, 2 kpl keskityshylsy, 1 kpl kiinnityspelti AV40, ruuvit 5 kpl seinäläpivientikaari, 5 kpl keskityshylsy, 2 kpl kiinnityspelti AV 40, ruuvit 1 kpl / 50 kpl/ps 1 kpl / 50 kpl/ps info@thermotech.fi 85 1 kpl

86 10. Lisätarvikkeet Seinäläpivientikaari Putki-putkessa taivutukseen ja lukitukseen seinään jossa vasat yli 70 mm. Kiinnitetään seinäkiskoon tai kiinnityspeltiin. Kaari on sovellettu kaksikerroksisen seinälevyn asennukseen mutta voidaan myös katkaista jotta se sopii yksiosaiseen kipsilevyyn. On täydennettävä keskityshylsyllä (tilataan pakettituotteena 77771) Seinäläpivientikaari 1 kpl / 50 kpl/ps Keskityshylsy Hylsy putken keskitykseen seinäläpivientikaareen /25 1 kpl / 50 kpl/ps Kiinnityspelti AV 40 mm, 5 reikää AV 75 mm, 3 reikää Kiinnityspeltiä käytetään kun seinäläpivientikaari kiinnitetään takaa vanerilevyyn. Piirimäärää ja AV mittaa voi soveltaa koska pelti on jaettavissa. Kiinnityspelti on täydennettävä ruuveilla (tuotenro ) jos ei osta pekttituotetta (tuotenro tai ). Tuotenro Tuotekuvaus Mitat, mm Pakkaus AV 40, 5 reikää 216 x 56 1 kpl / 50 kpl/ps AV 75, 3 reikää 206 x 56 1 kpl / 50 kpl/ps Multi ruuvi Käytetään kiinnityspellin ja seinäkiskon ruuvaamiseen ,5 x 12 T15 50 kpl/ps 86

87 11. Työkalut ja laitteet Työmaakattila Käyttövalmis sähkökattila käytettäväksi lattialämmitysjärjestelmän käyttöönotossa betonivalun kuivumisajan lyhentämiseksi. Käyntitermostaatti 0-50 C. 4 bar max 100 C 1 sk 3/4 uk 1 sk 230V vakio 2 < 300 Toimitukseen sisältyy: - Voimavirta pistoke - Letkut - Irroitettva teline pyörillä Vastusteho 6kW 1 kpl Täyttöasema Pienikokoinen ja kuljetettava täyttöasema aurinkolämpöjärjestelmän, lämpöpumppujen, lattialämmityksen ja muiden vesikiertoisten lämmitysjärjestelmien täyttöön. Virtaus: 30 litraa/minuutti Maks paine: 5 bar Maks lämpötila: 90 C Moottori: 230V/50 Hz 2 metrin liitäntäkaapelilla Paino: 21 kg Säiliö: UV-kestävä PE säiliö, 30 litraa Teho: 370W Toimitukseen sisältyy: - Glykolinkestävä keskipakoispumppu - Kumipyörät - Teleskooppinen kahva ( cm) - Lämpötilankestävät putket (jopa 100 ) - Sulkuventtiilit Täyttöasema 1 kpl Putkikela Maalattu teräs m putkikiepeille Putkikela 1 kpl info@thermotech.fi 87

88 11. Työkalut ja laitteet Painemittari Painemittari Thermotechin lattialämmitysjakotukin koeponnistukseen. Voidaan myös käyttää järjestelmän paineistus tarkistukseen. 6/10 bar 3/4 sk Paine: 0-6 bar 1 kpl Paine: 0-10 bar 1 kpl Puristustyökalu M Puristustyökalu AluComposite ja liittimien kiinnittämiseen. Toimitukseen sisältyy: - Kaksi akkua - Laturi Puristustyökalu 1 kpl Puristuleuka puristyökalulle M Leuat puristustyökalulle TH-profiililla, mm putkille mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl ketju 50 mm 1 kpl ketju 63 mm 1 kpl 88

89 11. Työkalut ja laitteet Puristustyökalu Thermopress S Pienikokoinen puristustyökalu (Novopress) muovi-, AluComposite- ja kupariputkille. Puristusautomatiikka, väännettävä pää ja manuaalinen palautus -toiminto. Ergoniminen kumipäällyisteinen pidin takaa tukevan otten puristuksen aikana. M ja V puristusleuat kooissa mm kupari- ja ruostumattomilla putkille voi tilata lisätarvikkeena. Toimitukseen sisältyy: - Metallikotelo - TH puristusleuat 16, 20, 26 ja 32 mm - 2 akkua Thermopress S 1 kpl Puristusleuka Thermopress S Puristusleuat Thermopress-S2 puristustyökalulle. TH, V ja М profiililla, mm putkille. TH-profiili mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl V-profiili mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl M-profiili mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl info@thermotech.fi 89

90 11. Työkalut ja laitteet Kalibrointikärki Kalibrointikärki Multi AluComposite ja Multi PE-RT Type 2 putkelle mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl Handle softgrip Kalibrointityökalun pidin Handle softgrip 1 kpl Putkileikkuri Putkikokojen 8-26 mm leikkaamiseen. Leikkaa myös suojaputken Putkileikkuri 1 kpl Multi putkenoikaisulaite Työkalu Multi AluComposite putken oikaisuun. Kooille mm Putkenoikaisulaite 1 kpl Putkenoikaisulaitteen pidin Pidin 1 kpl 90

91 11. Työkalut ja laitteet Taivutusjousi Putken ulkopuolelle mm 1 kpl mm 1 kpl mm 1 kpl mm 1 kpl Taivutusjousi Putken sisäpuolelle mm 1 kpl mm 1 kpl mm 1 kpl Taivutustyökalu Taivutustyökalu Thermotechin AluComposite putken oikaisuun mm 1 kpl mm 1 kpl Multi kuljetusputki Kuljetusputki AluComposite salkojen (maks 3,2 m) kuljetukseen. Kiinnike kattotelineeseen sisältyy toimitukseen Kuljetusputki 1 kpl info@thermotech.fi 91
