1 Asennus, käyttö ja huolto Sähkökattila EP 26 NIBE

2 Toiminta.. 2 Tekniset tiedot 3 Tekniset tiedot Yleistä asennuksesta... 4 Ympäristön lämpötila Vedenlaatu Kattilan asennus Kaapeloinnin asennus ja putkitus Heikkovirtakaapelin asennus Paisuntajohto LVI-asennus Yleistä LVI-asennuksesta Paisuntajohto Painehäviökaavio Avoin järjestelmä Suljettu järjestelmä, <2,5 bar, <100 kw, <120 C suljettu järjestelmä >100 kw, >120eC, >2,5 bar Patterilämmitys tai teollinen prosessi EP 26:ta voidaan käyttää lämmitykseen vesikiertoisissa järjestelmissä tai teollisissa prosesseissa. Kattilan enimmäisteho on 26,25 kw. SISÄLTÖ TOIMINTA Ruostumattomat sähkövastukset Kattilan sähkövastukset on valmistettu ruostumattomasta luokituksen SS 2348 teräksestä ja niissä on messinkipää. Paineastia on valmistettu levyteräksestä ja sillä on ruotsalainen SA-hyväksyntä 4 baarin käyttöpaineelle. Meno /paisuntajohdon sekä paluujohdon ja tyhjennyshanan liitäntä on kattilan takaosassa. Kompakti muotoilu Korkeus vain 78 cm, leveys 28 cm ja syvyys 63 cm. EP 26 NIBE Sähkökattila, jossa lämpöjärjestelmään kuuluu kaksoisvaipallinen lämminvesivaraaja Sähkökattila yhdessä öljykattilan kanssa Sähköasennus... 6 Pääkatkaisija Virtakaapelin kytkentä Käyttöönotto Piirikaavio Pakkokäyttö

... 4 Yleistä LVI-asennuksesta Paisuntajohto Painehäviökaavio Avoin järjestelmä Suljettu järjestelmä, <2,5 bar, <100 kw, <120 C suljettu järjestelmä >100 kw, >120eC, >2,5 bar Patterilämmitys tai

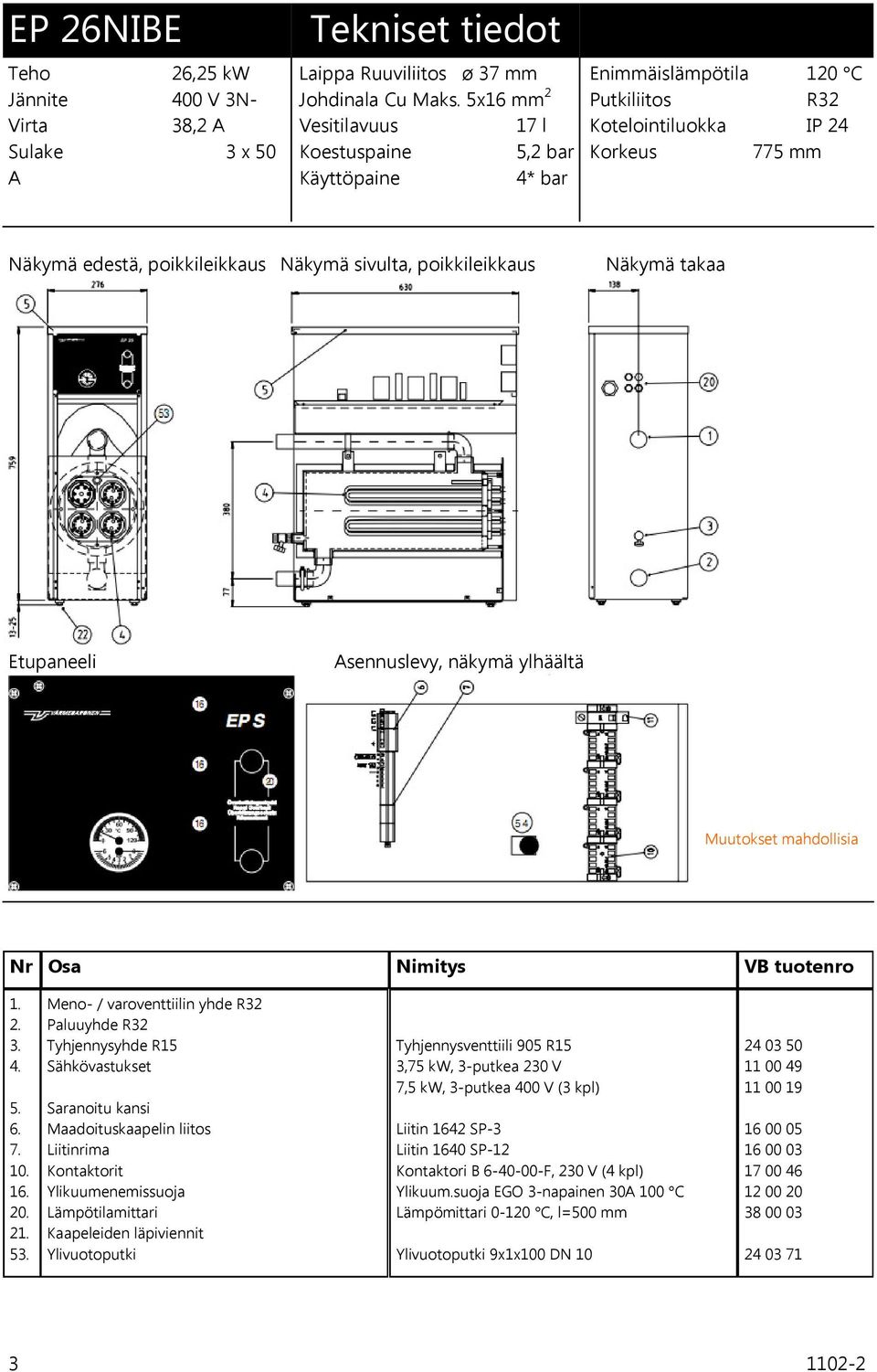

3 Teho 26,25 kw Jännite 400 V 3N- Virta 38,2 A Sulake 3 x 50 A Tekniset tiedot Laippa Ruuviliitos ø 37 mm Johdinala Cu Maks. 5x16 mm 2 Vesitilavuus 17 l Koestuspaine 5,2 bar Käyttöpaine 4* bar Enimmäislämpötila 120 C Putkiliitos R32 Kotelointiluokka IP 24 Korkeus 775 mm Näkymä edestä, poikkileikkaus Näkymä sivulta, poikkileikkaus Näkymä takaa Etupaneeli Asennuslevy, näkymä ylhäältä Muutokset mahdollisia Nr Osa Nimitys VB tuotenro Meno- / varoventtiilin yhde R32 Paluuyhde R32 Tyhjennysyhde R15 Sähkövastukset Saranoitu kansi Maadoituskaapelin liitos Liitinrima Kontaktorit Ylikuumenemissuoja Lämpötilamittari Kaapeleiden läpiviennit Ylivuotoputki Tyhjennysventtiili 905 R15 3,75 kw, 3-putkea 230 V 7,5 kw, 3-putkea 400 V (3 kpl) Liitin 1642 SP-3 Liitin 1640 SP-12 Kontaktori B F, 230 V (4 kpl) Ylikuum.suoja EGO 3-napainen 30A 100 C Lämpömittari C, l=500 mm Ylivuotoputki 9x1x100 DN

poikkileikkaus Näkymä takaa Etupaneeli Asennuslevy, näkymä ylhäältä Muutokset mahdollisia Nr Osa Nimitys VB tuotenro 1. 2. 3. 4. 5. 6. 7. 10. 16. 20. 21. 53.

4 Ympäristön lämpötila Jotta sähkökattilan sähköosien käyttöikä olisi mahdollisimman pitkä, pannuhuoneen huonelämpötila ei saa olla yli 30 C. Veden laatu Jos paikkakunnan vesijohtovesi on kovaa eli sisältää paljon kalkkia, veden kemiallista pehmennyskäsittelyä suositellaan ennen kattilan ja järjestelmän täyttämistä vedellä. Kova vesi aiheuttaa nk. kattilakiveä. Kattilakivi koostuu pääasiassa kalsium- ja magnesiumkarbonaateista, jotka liukenevat veteen matalassa lämpötilassa, mutta muodostavat kovan pinnan suuremmassa lämpötilassa. Yleistä LVI-asennuksesta Asennuksessa on noudatettava voimassa olevia asetuksia ja määräyksiä. Sähkökattilassa on oltava tasainen ja riittävän suuri vesivirtaus, jotta sähkökattila toimii tyydyttävästi. Kiertovesipumpun kapasiteetin täytyy tuottaa noin 10 C:n lämpötilaero kattilan sisääntulevan ja ulostulevan veden välillä. Katso painehäviökaavio. Paisunta- / menojohto Jos paisuntajohtoon ei liitetä avointa paisuntasäiliötä, paisuntajohdossa täytyy aina olla automaattinen ilmausventtiili. Muussa tapauksessa kattilasäiliön yläosaan voi kertyä ilmaa, joka ei pääse ulos. Tämän seurauksena sähkövastukset voivat vaurioitua, koska kattilan vesi ei jäähdytä vastuksia. Asennus Putkiasennukset Varoventtiili tai vaihtoehtoisesti avoin paisuntasäiliö liitetään suoraan menojohtoon. Painehäviökaavio Painehäviökaaviosta voidaan lukea veden virtauksen tarve eri tehoilla. Lämpötilaero meno- ja paluujohdon välillä ei saa olla Sähkökattilassa kattilakivi kiinnittyy helpoiten sähkövastuksiin, joissa se toimii eristeenä, joka nostaa sähkövastuksen pintalämpötilaa. Koska sähkövastusten kestävyys heikkenee lämpötilan noustessa, kattilakivi voi aiheuttaa sähkövastuksiin vikoja oikosulun, virtapiikin tai vuodon seurauksena. Jotta sähkövastusten ja lämmityslaitteiston syöpyminen voidaan välttää, tulee varmistaa, ettei ph-arvo pääse laskemaan liian pieneksi. (Neutraali ph = 7) Veden suuri kloridipitoisuus tai suuri määrä kloridipitoista vettä voi vaurioittaa sähkökattilan ruostumattomia sähkövastuksia. Jos kloridipitoisuutta ei voida pienentää, tulee käyttää kuparisia lämpövastuksia ruostumattomasta teräksestä valmistettujen vastusten sijaan. Kattilan asennus Kattila on hyväksytty vahvavirtamääräysten mukaisesti asennettavaksi suoraan lattialle. Lisävarusteena on saatavana seinäkonsoleita. Kaapeloinnin asennus ja putkitus Kun kaapelit on asennettu ja putkitus tehty, asennuksen jälkeen täytyy olla mahdollista irrottaa etulevy ja avata sähkökattilan kattolevy mahdollista huoltoa, kuten sähkövastusten vaihtoa, varten. Paisuntajohto suurempi kuin 15 C, jotta sähkökattila toimii tasaisesti ja tasaisella lämpötilalla. Mitä suurempi käyttölämpötila ja lämpötilan tarkkuus, sitä pienempi Dt tule valita. EP 26:n enimmäisvirtaus on 2 litraa sekunnissa. Laskentaesimerkki virtaustarpeesta. EP 26:ssa on putkiliitos R 32 vakioversiossaan. Katso kaaviosta R 32 -liitäntä. Lue kohdasta, jossa ajateltu 26 kw:n linja rikkoo Dt-linjan 10 C. Siirry sitten oikealle ja lue virtaustarve vasemmalta. Näin voit lukea sen painehäviön, joka syntyy sähkökattilaan tällä vesivirtauksella. Tässä tapauksessa tarvitaan virtaukseksi noin 0,4 l/s. Tällöin sähkökattilan painehäviö on noin 500 Pascalia. Suositeltu vesivirtaus delta-t:lle 5-15 C

5 Symbolit, kytkentäesimerkkejä Putkiasennus Avoin järjestelmä Paisuntajohdon nousta jatkuvasti paisuntasäiliöön päin. Paisuntasäiliön korkeuden tulee ylittää pumpun pienin staattinen korkeus pumpun imupuolella. Suljettu järjestelmä <2,5 bar,<100 kw,<120 C Varoventtiili asennetaan sähkökattilan paisuntajohtoon. Ilmausventtiili on oltava aina mukana. Venttiili F asennetaan varo- ja ilmausventtiilin jälkeen. >100 kw,>120 C, >2,5 bar Varoventtiilit asennetaan höyrynkeruusäiliöön kattilan meno-/ paisuntajohtoon yhdessä kuiviin kiehumissuojan ja painemittarin kanssa. Tämän automaattisen ilmausventtiilin tulee olla aina mukana. Sähkökattila yhdessä öljykattilan kanssa Tätä järjestelmää käytetään, kun halutaan käyttää tariffisähköä. Sähkökattila mitoitetaan tällöin noin 50 prosenttiin tehon huipputarpeesta. Tämä merkitsee sitä, että se kattaa noin 80 % energian kokonaiskulutuksesta. Normaalisti sähkökattila riittää sisätilojen lämmittämiseen, kun ulkolämpötila ei laske alle 0 C:n. Tämän jälkeen öljykattila tulee mukaan lämmitykseen, tai lämmitys siirtyy kokonaan öljykattilalle. Kun kolmitieventtiili H sulkee lämmönsyötön patteriverkostoon (oikea portti suljettuna), sähkökattila pitää kierron yllä pumpulla G. Pumppu I puolestaan varmistaa kierron patteriverkoston läpi jousivoimaisen takaiskuventtiilin J kautta. Öljykattila voidaan kytkeä manuaalisesti pois järjestelmästä venttiileillä E. Sähkökattila puolestaan voidaan kytkeä pois venttiileillä F. Sähkökattila, jossa lämpöjärjestelmään kuuluu kaksoisvaippainen LVV Tässä esimerkissä sähkökattila lämmittää LVV:tä ja patteriverkostoa. Nämä järjestelmät toimivat toisistaan riippumatta. Menojohdon lämpötilaa patteriverkoston suuntaan ohjataan säädinkeskuksella ja moottoroidulla kolmitieventtiilillä H. Kun patteriverkosto ei vaadi lämpöä, kolmitieventtiili sulkeutuu (vasen portti suljettuna) ja vettä kierrätetään A Sähkökattila C Öljykattila E Venttiili G Sisäinen kiertovesipumppu I Lämmityksen kiertovesipumppu L Paluujohto N Katastrofisuojalaite P Avoin paisuntasäiliö Q Höyrynkeruusäiliö B Kalvopaisunta-astia D Varoventtiili F Sulkuventtiili H Kolmitieventtiili K Menojohto M Ilmaus

Ilmausventtiili on oltava aina mukana. Venttiili F asennetaan varo- ja ilmausventtiilin jälkeen.

6 Sähköasennus Kaapeleiden mitoitus tulee tehdä voimassa olevien sähköasennusmääräysten mukaisesti. Asennuksen saa tehdä vain valtuutettu sähköasentaja. Virtakaapelin kytkentä EP 26:n sähkönsyötössä tulee olla päävirrankatkaisija. Virtakaapelin tulee olla 3- johtiminen Cu-virtajohto, jossa on 3 vaihetta ja maajohto. Vaihtoehtoisesti voidaan käyttää 4- johtimista Cu-virtajohtoa, jossa on 3 vaihetta ja nollajohdin/ maajohdin. Käyttöönotto Ennen kuin kattila otetaan käyttöön, on tarkistettava, että kattila ja lämpöjärjestelmä on täytetty vedellä ja ilmattu. Pakkokäyttötermostaatti 1. Sähkövastus, 3,75 kw, tehoryhmälle yksi 2. Sähkövastus, 7,5 kw, tehoryhmälle kaksi 3. Sähkövastus, 7,5 kw, puolikkaalle tehoryhmälle kolme 4. Sähkövastus, 7,5 kw, puolikkaalle tehoryhmälle kolme 5. Kontaktori puolikkaalle tehoryhmälle kolme 6. Kontaktori puolikkaalle tehoryhmälle kolme 7. Kontaktori tehoryhmälle kaksi 8. Kontaktori tehoryhmälle yksi 9. Ylikuumenemissuoja tehoryhmälle kolme 10. Ylikuumenemissuoja tehoryhmille yksi ja kaksi 11. Pakko-ohjaustermostaatti Kytkentärima, sähkönsyöttö 13. Kytkentärima, ohjaus 14. Sähkövastus 3,75 kw 15. Termostaatti 16. Sähkövastus 7,5 kw 17. Sähkövastus 7,5 kw 18. Sähkövastus 7,5 kw

Vaihtoehtoisesti voidaan käyttää 4- johtimista Cu-virtajohtoa, jossa on 3 vaihetta ja nollajohdin/ maajohdin.
