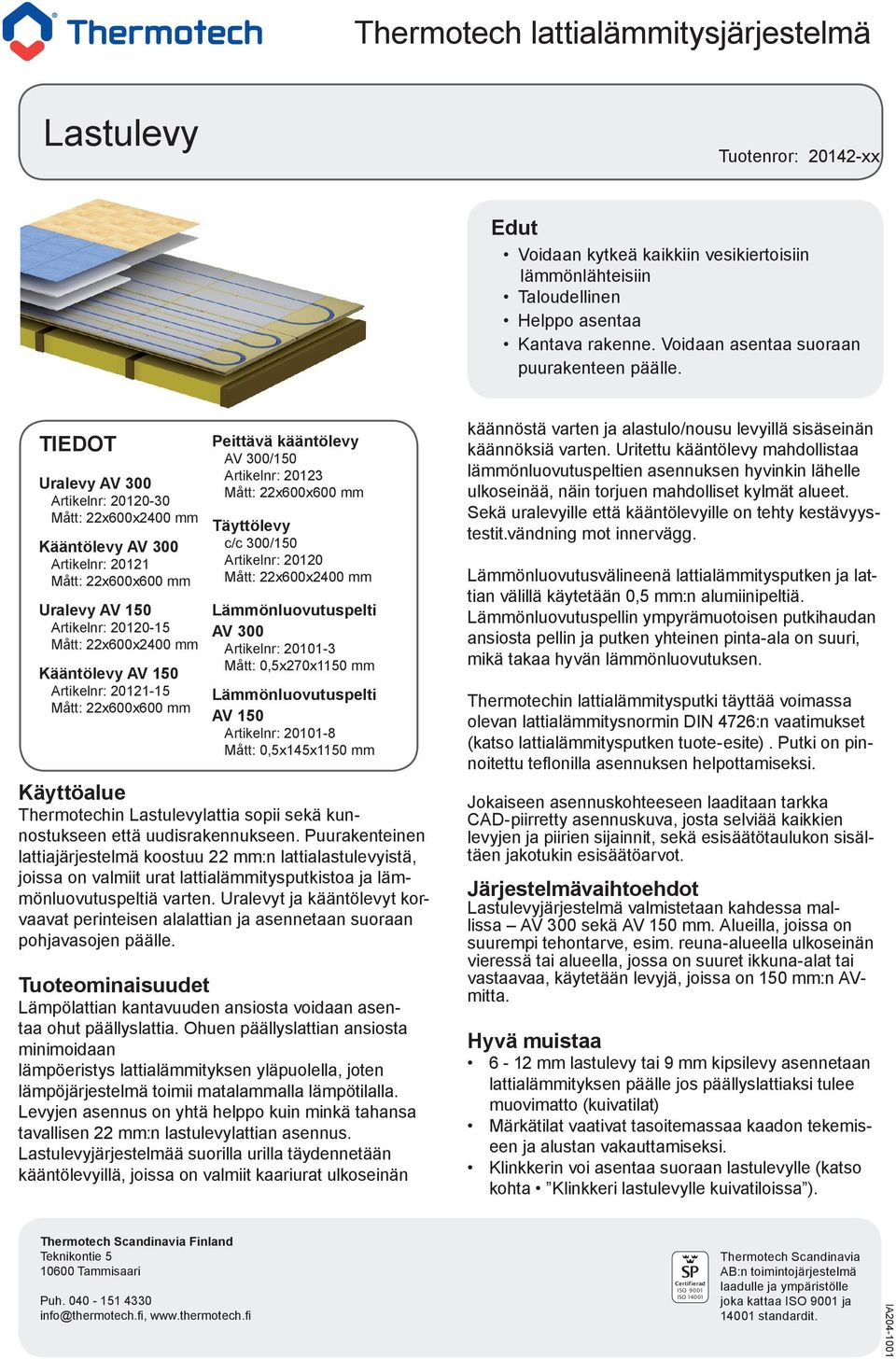

1 Lastulevy Tuotenror: xx Edut Voidaan kytkeä kaikkiin vesikiertoisiin lämmönlähteisiin Taloudellinen Helppo asentaa Kantava rakenne. Voidaan asentaa suoraan puurakenteen päälle. TIEDOT Uralevy AV 300 Artikelnr: Mått: 22x600x2400 mm Kääntölevy AV 300 Artikelnr: Mått: 22x600x600 mm Uralevy AV 150 Artikelnr: Mått: 22x600x2400 mm Kääntölevy AV 150 Artikelnr: Mått: 22x600x600 mm Peittävä kääntölevy AV 300/150 Artikelnr: Mått: 22x600x600 mm Täyttölevy c/c 300/150 Artikelnr: Mått: 22x600x2400 mm Lämmönluovutuspelti AV 300 Artikelnr: Mått: 0,5x270x1150 mm Lämmönluovutuspelti AV 150 Artikelnr: Mått: 0,5x145x1150 mm Käyttöalue Thermotechin Lastulevylattia sopii sekä kunnostukseen että uudisrakennukseen. Puurakenteinen lattiajärjestelmä koostuu 22 mm:n lattialastulevyistä, joissa on valmiit urat lattialämmitysputkistoa ja lämmönluovutuspeltiä varten. Uralevyt ja kääntölevyt korvaavat perinteisen alalattian ja asennetaan suoraan pohjavasojen päälle. Tuoteominaisuudet Lämpölattian kantavuuden ansiosta voidaan asentaa ohut päällyslattia. Ohuen päällyslattian ansiosta minimoidaan lämpöeristys lattialämmityksen yläpuolella, joten lämpöjärjestelmä toimii matalammalla lämpötilalla. Levyjen asennus on yhtä helppo kuin minkä tahansa tavallisen 22 mm:n lastulevylattian asennus. Lastulevyjärjestelmää suorilla urilla täydennetään kääntölevyillä, joissa on valmiit kaariurat ulkoseinän käännöstä varten ja alastulo/nousu levyillä sisäseinän käännöksiä varten. Uritettu kääntölevy mahdollistaa lämmönluovutuspeltien asennuksen hyvinkin lähelle ulkoseinää, näin torjuen mahdolliset kylmät alueet. Sekä uralevyille että kääntölevyille on tehty kestävyystestit.vändning mot innervägg. Lämmönluovutusvälineenä lattialämmitysputken ja lattian välillä käytetään 0,5 mm:n alumiinipeltiä. Lämmönluovutuspellin ympyrämuotoisen putkihaudan ansiosta pellin ja putken yhteinen pinta-ala on suuri, mikä takaa hyvän lämmönluovutuksen. Thermotechin lattialämmitysputki täyttää voimassa olevan lattialämmitysnormin DIN 4726:n vaatimukset (katso lattialämmitysputken tuote-esite). Putki on pinnoitettu teflonilla asennuksen helpottamiseksi. Jokaiseen asennuskohteeseen laaditaan tarkka CAD-piirretty asennuskuva, josta selviää kaikkien levyjen ja piirien sijainnit, sekä esisäätötaulukon sisältäen jakotukin esisäätöarvot. Järjestelmävaihtoehdot Lastulevyjärjestelmä valmistetaan kahdessa mallissa AV 300 sekä. Alueilla, joissa on suurempi tehontarve, esim. reuna-alueella ulkoseinän vieressä tai alueella, jossa on suuret ikkuna-alat tai vastaavaa, käytetään levyjä, joissa on 150 mm:n AVmitta. Hyvä muistaa 6-12 mm lastulevy tai 9 mm kipsilevy asennetaan lattialämmityksen päälle jos päällyslattiaksi tulee muovimatto (kuivatilat) Märkätilat vaativat tasoitemassaa kaadon tekemiseen ja alustan vakauttamiseksi. Klinkkerin voi asentaa suoraan lastulevylle (katso kohta Klinkkeri lastulevylle kuivatiloissa ). Thermotech Scandinavia Finland Teknikontie Tammisaari Puh info@thermotech.fi, Certifierad ISO 9001 ISO Thermotech Scandinavia AB:n toimintojärjestelmä laadulle ja ympäristölle joka kattaa ISO 9001 ja standardit. IA

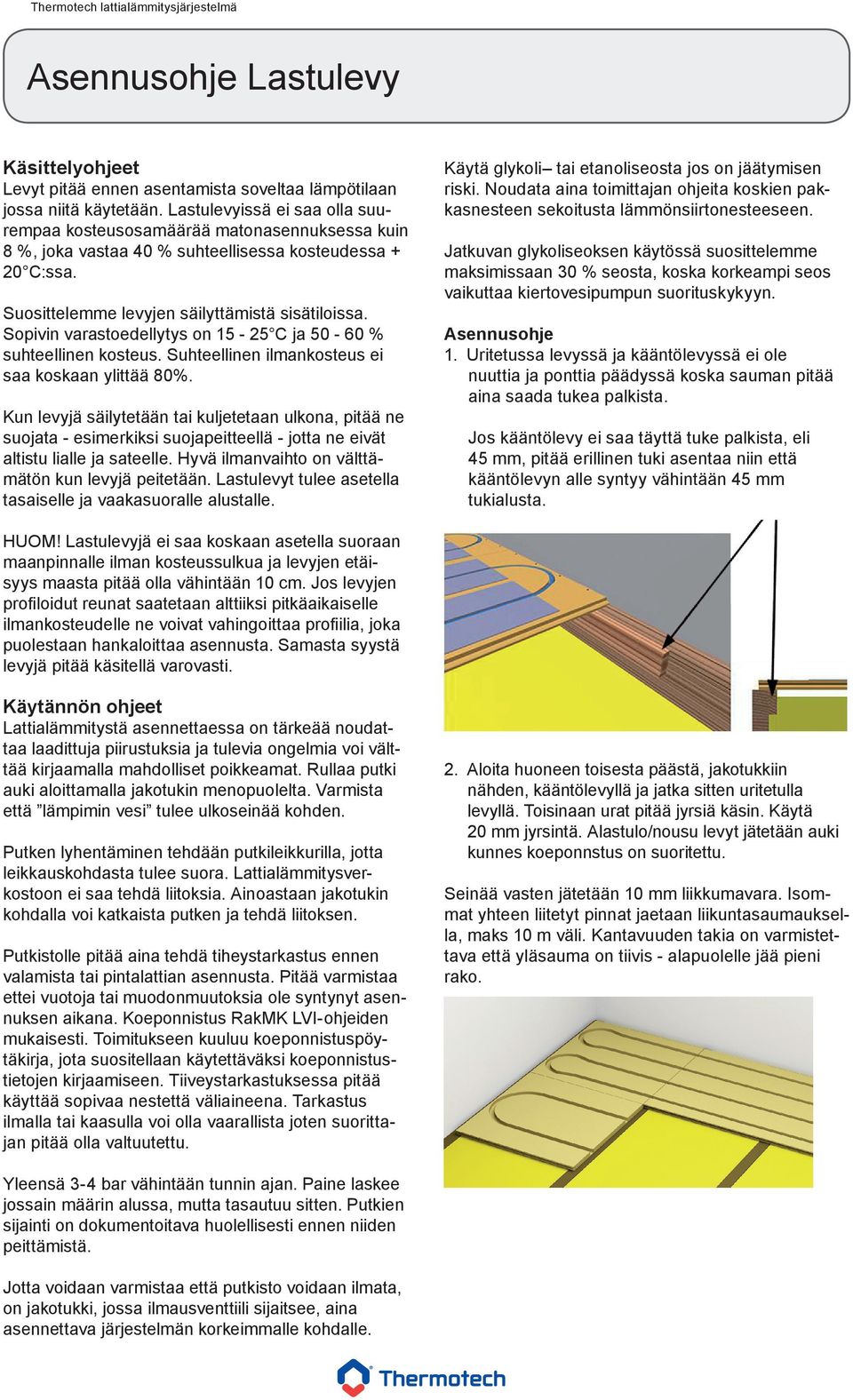

2 Käsittelyohjeet Levyt pitää ennen asentamista soveltaa lämpötilaan jossa niitä käytetään. Lastulevyissä ei saa olla suurempaa kosteusosamäärää matonasennuksessa kuin 8 %, joka vastaa 40 % suhteellisessa kosteudessa + 20 C:ssa. Suosittelemme levyjen säilyttämistä sisätiloissa. Sopivin varastoedellytys on C ja % suhteellinen kosteus. Suhteellinen ilmankosteus ei saa koskaan ylittää 80%. Kun levyjä säilytetään tai kuljetetaan ulkona, pitää ne suojata - esimerkiksi suojapeitteellä - jotta ne eivät altistu lialle ja sateelle. Hyvä ilmanvaihto on välttämätön kun levyjä peitetään. Lastulevyt tulee asetella tasaiselle ja vaakasuoralle alustalle. Käytä glykoli tai etanoliseosta jos on jäätymisen riski. Noudata aina toimittajan ohjeita koskien pakkasnesteen sekoitusta lämmönsiirtonesteeseen. Jatkuvan glykoliseoksen käytössä suosittelemme maksimissaan 30 % seosta, koska korkeampi seos vaikuttaa kiertovesipumpun suorituskykyyn. Asennusohje 1. Uritetussa levyssä ja kääntölevyssä ei ole nuuttia ja ponttia päädyssä koska sauman pitää aina saada tukea palkista. Jos kääntölevy ei saa täyttä tuke palkista, eli 45 mm, pitää erillinen tuki asentaa niin että kääntölevyn alle syntyy vähintään 45 mm tukialusta. HUOM! Lastulevyjä ei saa koskaan asetella suoraan maanpinnalle ilman kosteussulkua ja levyjen etäisyys maasta pitää olla vähintään 10 cm. Jos levyjen profiloidut reunat saatetaan alttiiksi pitkäaikaiselle ilmankosteudelle ne voivat vahingoittaa profiilia, joka puolestaan hankaloittaa asennusta. Samasta syystä levyjä pitää käsitellä varovasti. Käytännön ohjeet Lattialämmitystä asennettaessa on tärkeää noudattaa laadittuja piirustuksia ja tulevia ongelmia voi välttää kirjaamalla mahdolliset poikkeamat. Rullaa putki auki aloittamalla jakotukin menopuolelta. Varmista että lämpimin vesi tulee ulkoseinää kohden. Putken lyhentäminen tehdään putkileikkurilla, jotta leikkauskohdasta tulee suora. Lattialämmitysverkostoon ei saa tehdä liitoksia. Ainoastaan jakotukin kohdalla voi katkaista putken ja tehdä liitoksen. Putkistolle pitää aina tehdä tiheystarkastus ennen valamista tai pintalattian asennusta. Pitää varmistaa ettei vuotoja tai muodonmuutoksia ole syntynyt asennuksen aikana. Koeponnistus RakMK LVI-ohjeiden mukaisesti. Toimitukseen kuuluu koeponnistuspöytäkirja, jota suositellaan käytettäväksi koeponnistustietojen kirjaamiseen. Tiiveystarkastuksessa pitää käyttää sopivaa nestettä väliaineena. Tarkastus ilmalla tai kaasulla voi olla vaarallista joten suorittajan pitää olla valtuutettu. 2. Aloita huoneen toisesta päästä, jakotukkiin nähden, kääntölevyllä ja jatka sitten uritetulla levyllä. Toisinaan urat pitää jyrsiä käsin. Käytä 20 mm jyrsintä. Alastulo/nousu levyt jätetään auki kunnes koeponnstus on suoritettu. Seinää vasten jätetään 10 mm liikkumavara. Isommat yhteen liitetyt pinnat jaetaan liikuntasaumauksella, maks 10 m väli. Kantavuuden takia on varmistettava että yläsauma on tiivis - alapuolelle jää pieni rako. Yleensä 3-4 bar vähintään tunnin ajan. Paine laskee jossain määrin alussa, mutta tasautuu sitten. Putkien sijainti on dokumentoitava huolellisesti ennen niiden peittämistä. Jotta voidaan varmistaa että putkisto voidaan ilmata, on jakotukki, jossa ilmausventtiili sijaitsee, aina asennettava järjestelmän korkeimmalle kohdalle.

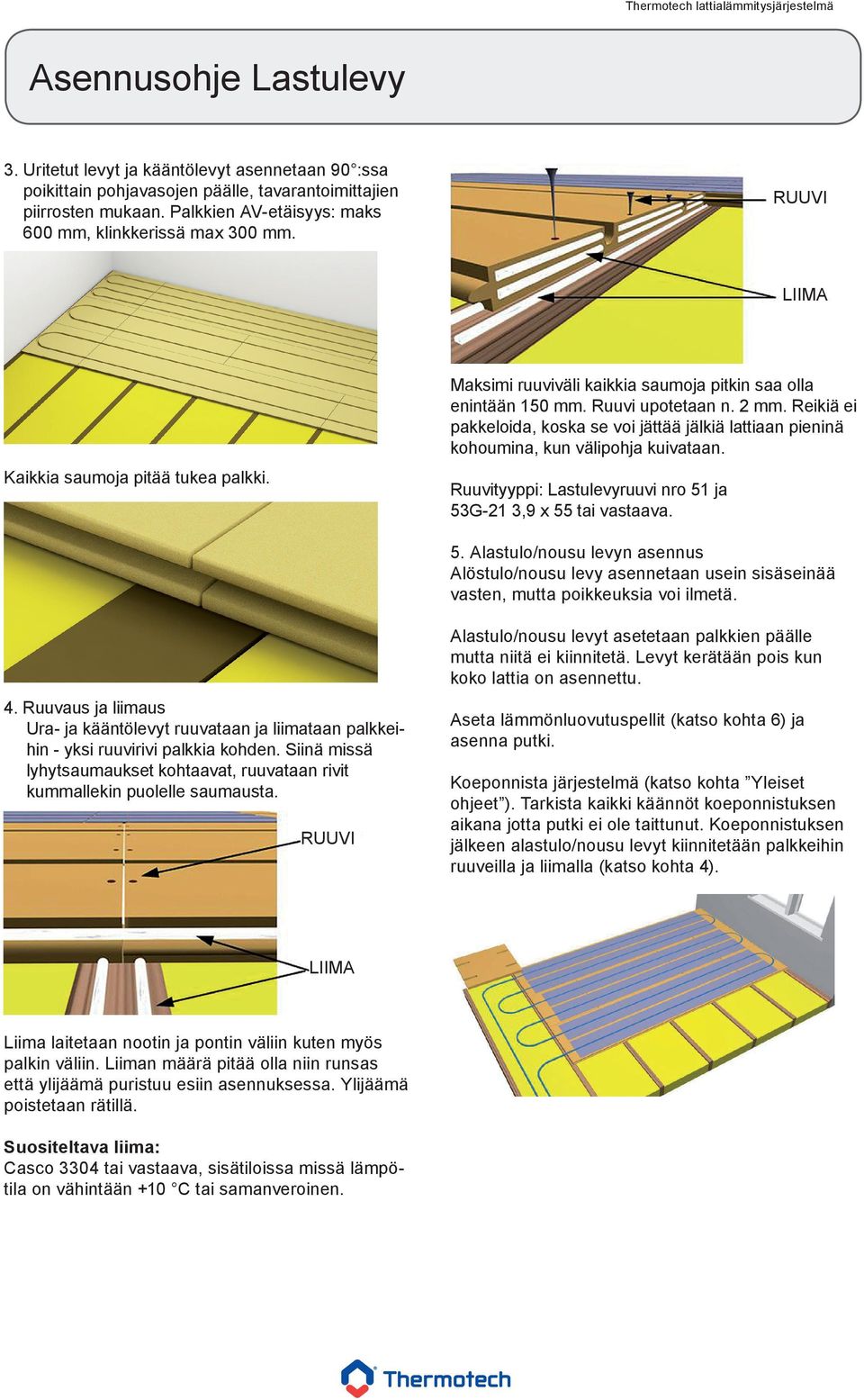

3 3. Uritetut levyt ja kääntölevyt asennetaan 90 :ssa poikittain pohjavasojen päälle, tavarantoimittajien piirrosten mukaan. Palkkien AV-etäisyys: maks 600 mm, klinkkerissä max 300 mm. RUUVI LIIMA Kaikkia saumoja pitää tukea palkki. Maksimi ruuviväli kaikkia saumoja pitkin saa olla enintään 150 mm. Ruuvi upotetaan n. 2 mm. Reikiä ei pakkeloida, koska se voi jättää jälkiä lattiaan pieninä kohoumina, kun välipohja kuivataan. Ruuvityyppi: Lastulevyruuvi nro 51 ja 53G-21 3,9 x 55 tai vastaava. 5. Alastulo/nousu levyn asennus Alöstulo/nousu levy asennetaan usein sisäseinää vasten, mutta poikkeuksia voi ilmetä. 4. Ruuvaus ja liimaus Ura- ja kääntölevyt ruuvataan ja liimataan palkkeihin - yksi ruuvirivi palkkia kohden. Siinä missä lyhytsaumaukset kohtaavat, ruuvataan rivit kummallekin puolelle saumausta. RUUVI Alastulo/nousu levyt asetetaan palkkien päälle mutta niitä ei kiinnitetä. Levyt kerätään pois kun koko lattia on asennettu. Aseta lämmönluovutuspellit (katso kohta 6) ja asenna putki. Koeponnista järjestelmä (katso kohta Yleiset ohjeet ). Tarkista kaikki käännöt koeponnistuksen aikana jotta putki ei ole taittunut. Koeponnistuksen jälkeen alastulo/nousu levyt kiinnitetään palkkeihin ruuveilla ja liimalla (katso kohta 4). LIIMA Liima laitetaan nootin ja pontin väliin kuten myös palkin väliin. Liiman määrä pitää olla niin runsas että ylijäämä puristuu esiin asennuksessa. Ylijäämä poistetaan rätillä. Suositeltava liima: Casco 3304 tai vastaava, sisätiloissa missä lämpötila on vähintään +10 C tai samanveroinen.

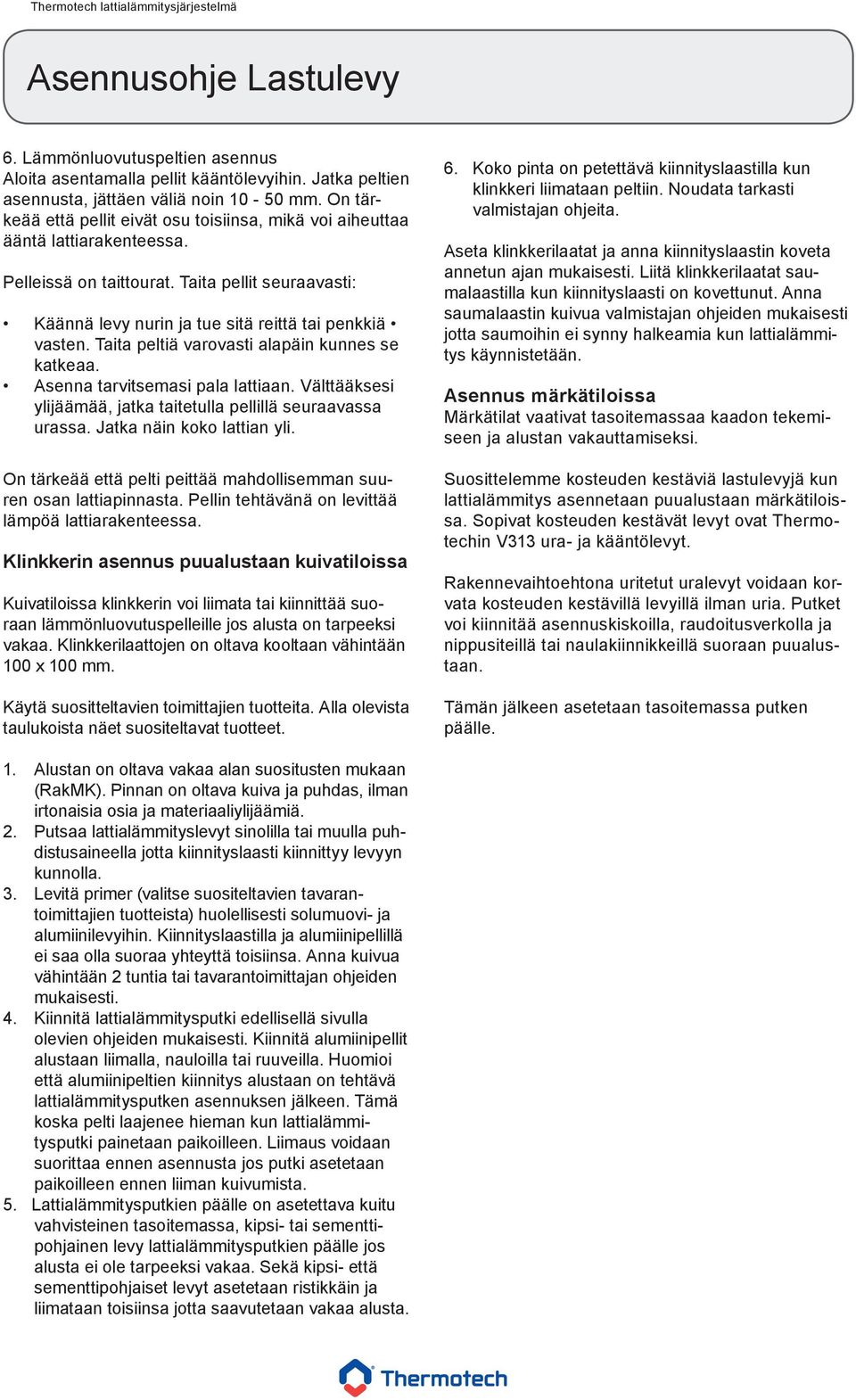

4 6. Lämmönluovutuspeltien asennus Aloita asentamalla pellit kääntölevyihin. Jatka peltien asennusta, jättäen väliä noin mm. On tärkeää että pellit eivät osu toisiinsa, mikä voi aiheuttaa ääntä lattiarakenteessa. Pelleissä on taittourat. Taita pellit seuraavasti: Käännä levy nurin ja tue sitä reittä tai penkkiä vasten. Taita peltiä varovasti alapäin kunnes se katkeaa. Asenna tarvitsemasi pala lattiaan. Välttääksesi ylijäämää, jatka taitetulla pellillä seuraavassa urassa. Jatka näin koko lattian yli. On tärkeää että pelti peittää mahdollisemman suuren osan lattiapinnasta. Pellin tehtävänä on levittää lämpöä lattiarakenteessa. Klinkkerin asennus puualustaan kuivatiloissa Kuivatiloissa klinkkerin voi liimata tai kiinnittää suoraan lämmönluovutuspelleille jos alusta on tarpeeksi vakaa. Klinkkerilaattojen on oltava kooltaan vähintään 100 x 100 mm. Käytä suositteltavien toimittajien tuotteita. Alla olevista taulukoista näet suositeltavat tuotteet. 6. Koko pinta on petettävä kiinnityslaastilla kun klinkkeri liimataan peltiin. Noudata tarkasti valmistajan ohjeita. Aseta klinkkerilaatat ja anna kiinnityslaastin koveta annetun ajan mukaisesti. Liitä klinkkerilaatat saumalaastilla kun kiinnityslaasti on kovettunut. Anna saumalaastin kuivua valmistajan ohjeiden mukaisesti jotta saumoihin ei synny halkeamia kun lattialämmitys käynnistetään. Asennus märkätiloissa Märkätilat vaativat tasoitemassaa kaadon tekemiseen ja alustan vakauttamiseksi. Suosittelemme kosteuden kestäviä lastulevyjä kun lattialämmitys asennetaan puualustaan märkätiloissa. Sopivat kosteuden kestävät levyt ovat Thermotechin V313 ura- ja kääntölevyt. Rakennevaihtoehtona uritetut uralevyt voidaan korvata kosteuden kestävillä levyillä ilman uria. Putket voi kiinnitää asennuskiskoilla, raudoitusverkolla ja nippusiteillä tai naulakiinnikkeillä suoraan puualustaan. Tämän jälkeen asetetaan tasoitemassa putken päälle. 1. Alustan on oltava vakaa alan suositusten mukaan (RakMK). Pinnan on oltava kuiva ja puhdas, ilman irtonaisia osia ja materiaaliylijäämiä. 2. Putsaa lattialämmityslevyt sinolilla tai muulla puhdistusaineella jotta kiinnityslaasti kiinnittyy levyyn kunnolla. 3. Levitä primer (valitse suositeltavien tavarantoimittajien tuotteista) huolellisesti solumuovi- ja alumiinilevyihin. Kiinnityslaastilla ja alumiinipellillä ei saa olla suoraa yhteyttä toisiinsa. Anna kuivua vähintään 2 tuntia tai tavarantoimittajan ohjeiden mukaisesti. 4. Kiinnitä lattialämmitysputki edellisellä sivulla olevien ohjeiden mukaisesti. Kiinnitä alumiinipellit alustaan liimalla, nauloilla tai ruuveilla. Huomioi että alumiinipeltien kiinnitys alustaan on tehtävä lattialämmitysputken asennuksen jälkeen. Tämä koska pelti laajenee hieman kun lattialämmitysputki painetaan paikoilleen. Liimaus voidaan suorittaa ennen asennusta jos putki asetetaan paikoilleen ennen liiman kuivumista. 5. Lattialämmitysputkien päälle on asetettava kuitu vahvisteinen tasoitemassa, kipsi- tai sementtipohjainen levy lattialämmitysputkien päälle jos alusta ei ole tarpeeksi vakaa. Sekä kipsi- että sementtipohjaiset levyt asetetaan ristikkäin ja liimataan toisiinsa jotta saavutetaan vakaa alusta.

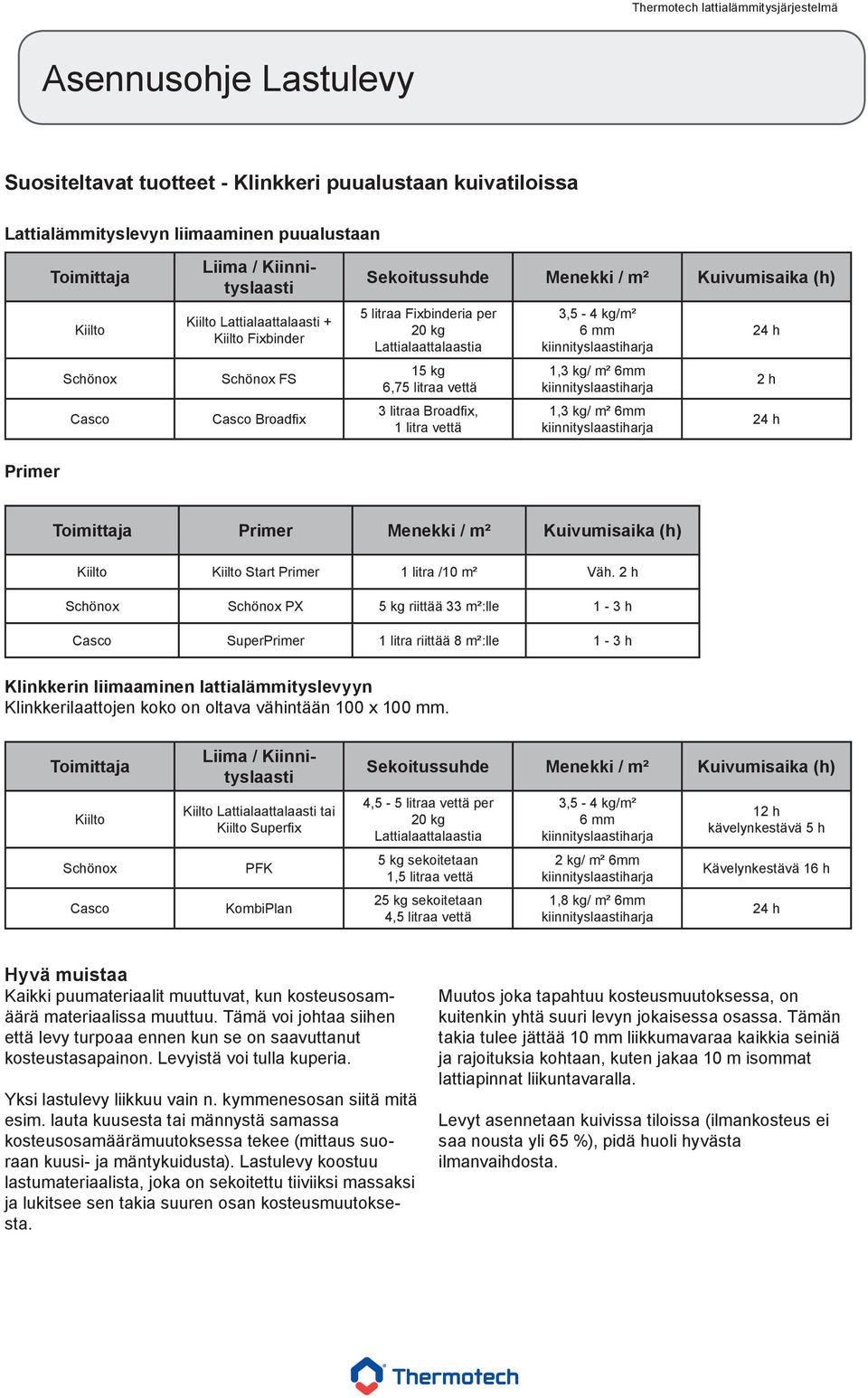

5 Suositeltavat tuotteet - Klinkkeri puualustaan kuivatiloissa Lattialämmityslevyn liimaaminen puualustaan Toimittaja Kiilto Schönox Casco Liima / Kiinnityslaasti Kiilto Lattialaattalaasti + Kiilto Fixbinder Schönox FS Casco Broadfix Sekoitussuhde Menekki / m² Kuivumisaika (h) 5 litraa Fixbinderia per 20 kg Lattialaattalaastia 15 kg 6,75 litraa vettä 3 litraa Broadfix, 1 litra vettä 3,5-4 kg/m² 6 mm 1,3 kg/ m² 6mm 1,3 kg/ m² 6mm 24 h 2 h 24 h Primer Toimittaja Primer Menekki / m² Kuivumisaika (h) Kiilto Kiilto Start Primer 1 litra /10 m² Väh. 2 h Schönox Schönox PX 5 kg riittää 33 m²:lle 1-3 h Casco SuperPrimer 1 litra riittää 8 m²:lle 1-3 h Klinkkerin liimaaminen lattialämmityslevyyn Klinkkerilaattojen koko on oltava vähintään 100 x 100 mm. Toimittaja Kiilto Schönox Casco Liima / Kiinnityslaasti Kiilto Lattialaattalaasti tai Kiilto Superfix PFK KombiPlan Sekoitussuhde Menekki / m² Kuivumisaika (h) 4,5-5 litraa vettä per 20 kg Lattialaattalaastia 5 kg sekoitetaan 1,5 litraa vettä 25 kg sekoitetaan 4,5 litraa vettä 3,5-4 kg/m² 6 mm 2 kg/ m² 6mm 1,8 kg/ m² 6mm 12 h kävelynkestävä 5 h Kävelynkestävä 16 h 24 h Hyvä muistaa Kaikki puumateriaalit muuttuvat, kun kosteusosamäärä materiaalissa muuttuu. Tämä voi johtaa siihen että levy turpoaa ennen kun se on saavuttanut kosteustasapainon. Levyistä voi tulla kuperia. Yksi lastulevy liikkuu vain n. kymmenesosan siitä mitä esim. lauta kuusesta tai männystä samassa kosteusosamäärämuutoksessa tekee (mittaus suoraan kuusi- ja mäntykuidusta). Lastulevy koostuu lastumateriaalista, joka on sekoitettu tiiviiksi massaksi ja lukitsee sen takia suuren osan kosteusmuutoksesta. Muutos joka tapahtuu kosteusmuutoksessa, on kuitenkin yhtä suuri levyn jokaisessa osassa. Tämän takia tulee jättää 10 mm liikkumavaraa kaikkia seiniä ja rajoituksia kohtaan, kuten jakaa 10 m isommat lattiapinnat liikuntavaralla. Levyt asennetaan kuivissa tiloissa (ilmankosteus ei saa nousta yli 65 %), pidä huoli hyvästa ilmanvaihdosta.

6 Asennusohje lastulevy Lastulevy tuotteet Lastulevy - Uralevy AV 300 mm Tuotenro Lastulevy - Kääntölevy AV 300 mm Tuotenro x 140 x 1150 mm Lastulevy - Uralevy Tuotenro Lastulevy - Kääntölevy Tuotenro Lastulevy - Alastulo/nousu Tuotenro Lastulevy - Täyttölevy Tuotenro Lämmönluovutuspelti 17 Tuotenro ,5 x 145 x 1150 mm Lämmönluovutuspelti 17 AV 300 mm Tuotenro ,5 x 270 x 1150 mm Lastulevy - Uralevy Tuotenro IMP Lastulevy - Kääntölevy Tuotenro IMP Lastulevy - Alastulo/nousu Tuotenro IMP Lastulevy - Täyttölevy Tuotenro IMP

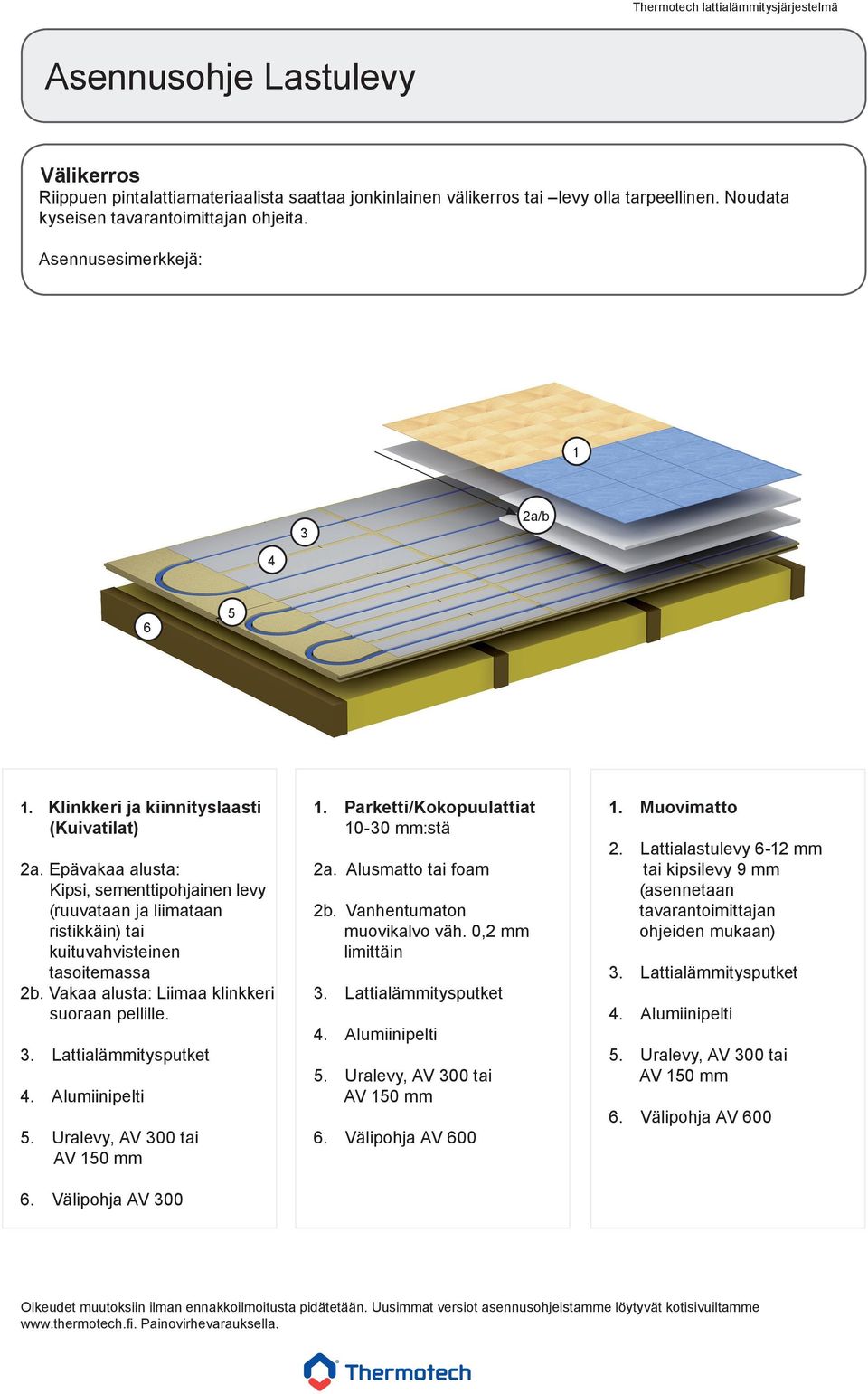

7 Välikerros Riippuen pintalattiamateriaalista saattaa jonkinlainen välikerros tai levy olla tarpeellinen. Noudata kyseisen tavarantoimittajan ohjeita. Asennusesimerkkejä: 1 3 2a/b Klinkkeri ja kiinnityslaasti (Kuivatilat) 2a. Epävakaa alusta: Kipsi, sementtipohjainen levy (ruuvataan ja liimataan ristikkäin) tai kuituvahvisteinen tasoitemassa 2b. Vakaa alusta: Liimaa klinkkeri suoraan pellille. 3. Lattialämmitysputket 4. Alumiinipelti 5. Uralevy, AV 300 tai 6. Välipohja AV Parketti/Kokopuulattiat mm:stä 2a. Alusmatto tai foam 2b. Vanhentumaton muovikalvo väh. 0,2 mm limittäin 3. Lattialämmitysputket 4. Alumiinipelti 5. Uralevy, AV 300 tai 6. Välipohja AV Muovimatto 2. Lattialastulevy 6-12 mm tai kipsilevy 9 mm (asennetaan tavarantoimittajan ohjeiden mukaan) 3. Lattialämmitysputket 4. Alumiinipelti 5. Uralevy, AV 300 tai 6. Välipohja AV 600 Oikeudet muutoksiin ilman ennakkoilmoitusta pidätetään. Uusimmat versiot asennusohjeistamme löytyvät kotisivuiltamme Painovirhevarauksella.
