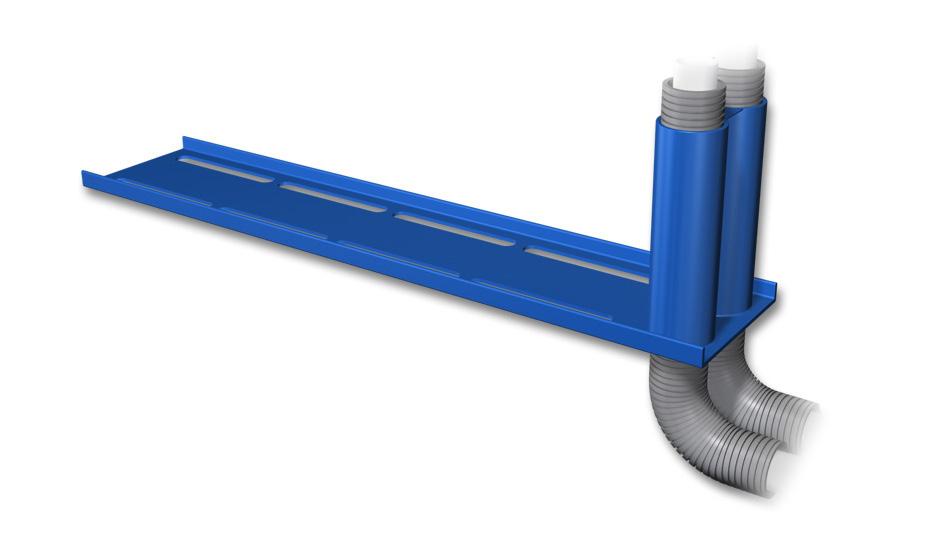

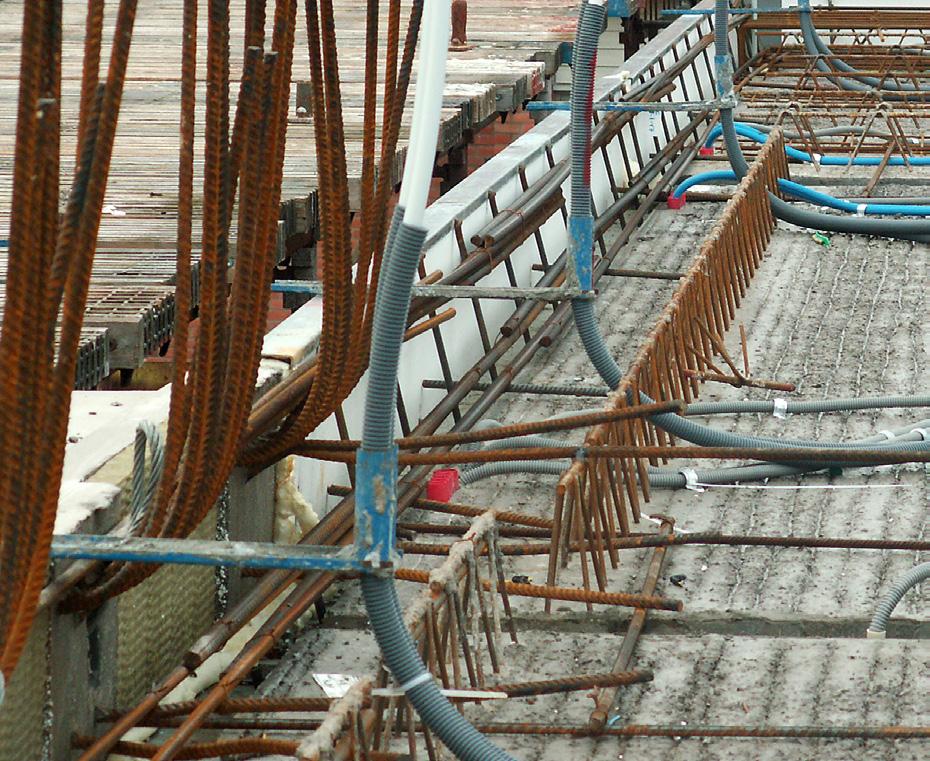

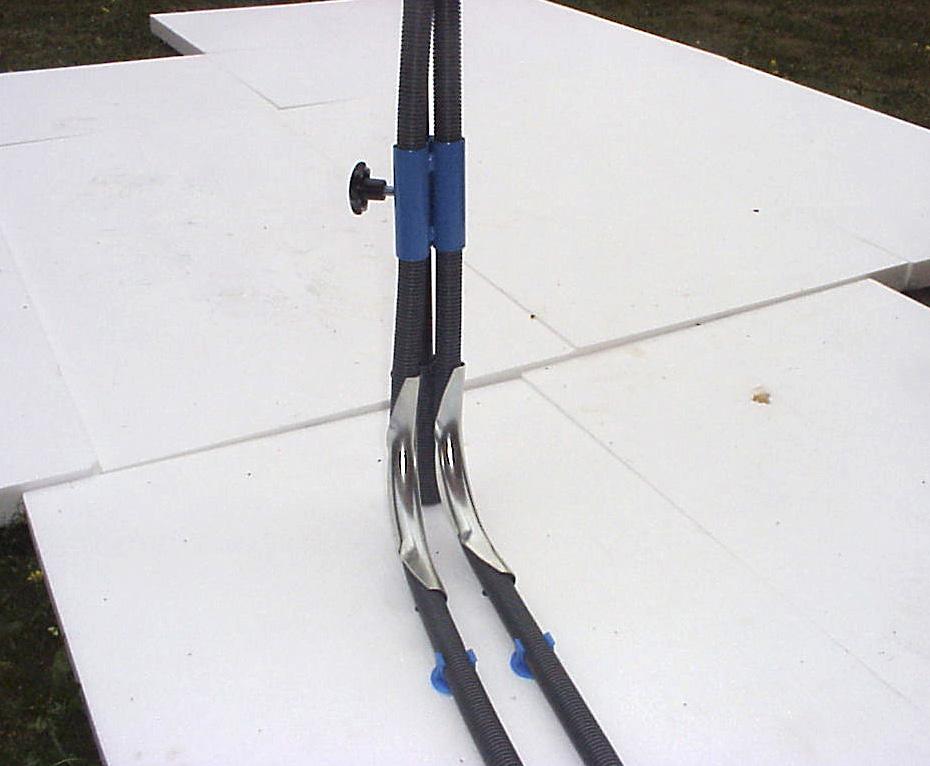

1 Kiinnikeopas LK Patterikiinnike UNI LK Patterikiinnike UNI k/k 40 (Tuote nro ) LK Patterikiinnike UNI k/k 50 (Tuote nro ) LK Säätöputki (Tuote nro , ) Siisti ja helppokäyttöinen kiinnike lämpöpattereiden putkinousuille, kun asennus betonilaattaan. Kiinnike asennetaan reunapalkkiin tai rakennusrunkoon/reunalankkuun. Samaa kiinnikettä käytetään seuraavassa työkohteessa. LK Säätöputkella saadaan tukevat kiinnitykset maanvaraisen laatan, vesipisteiden ja lämpöpattereiden putkinousuihin. LK Säätöputkea on kahta mallia: tupla, jossa reikien väli on k/k 40 ja quattro, jossa reikien väli on 2 x k/k 40. ( ) LK Säätöputki voidaan käyttää uudelleen. Asennusesimerkki LK Patterikiinnike UNI k/k 40. Asennusesimerkki LK Säätöputki. 1

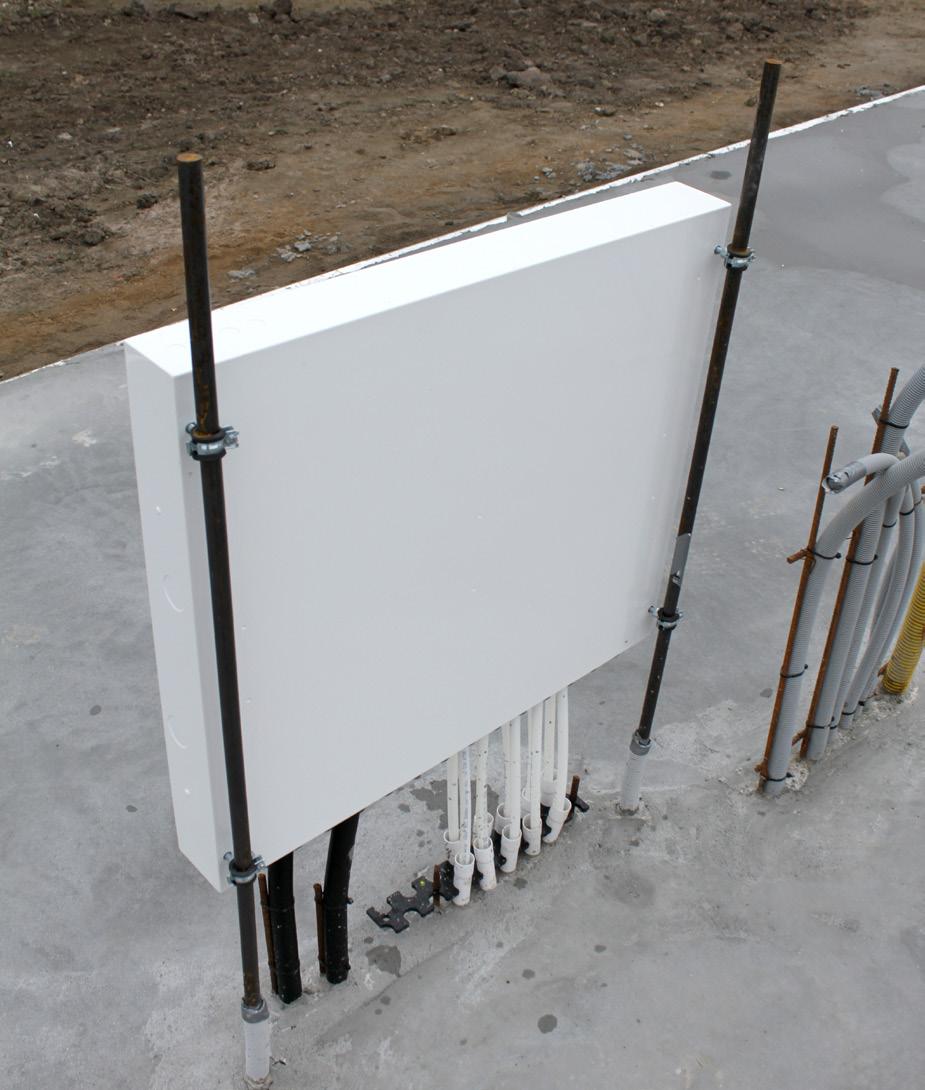

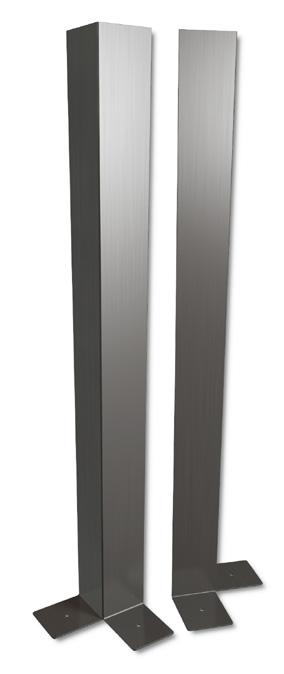

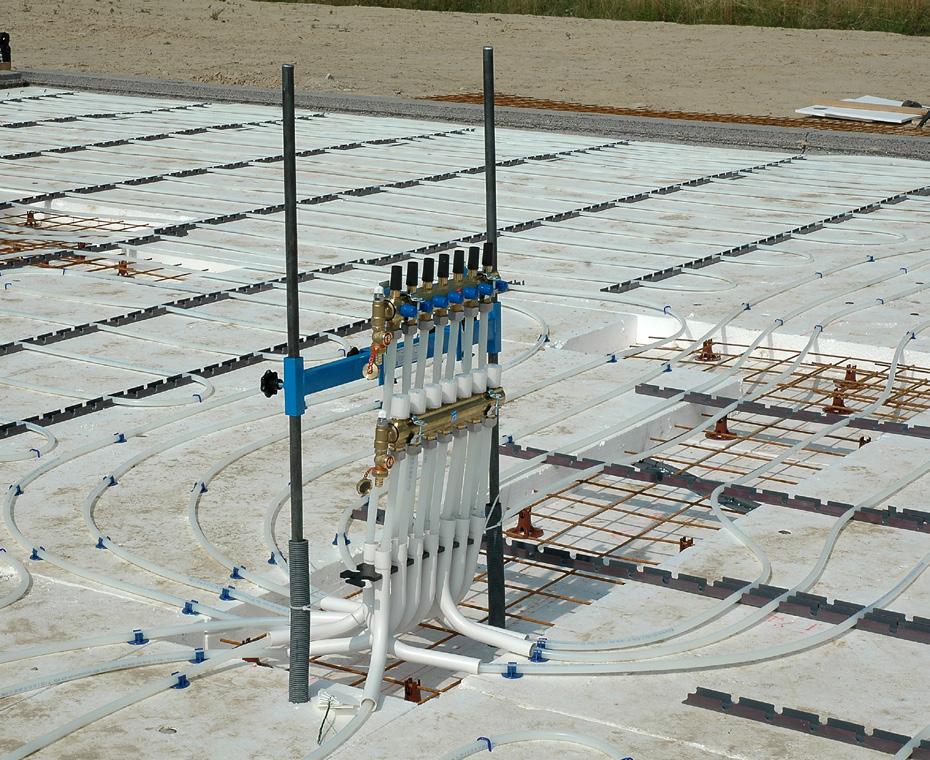

2 LK Jakotukkiteline (Tuote nro ) LK Kaappiteline (Tuote nro ) LK Jakotukkitelinettä voidaan käyttää apuvälineenä jakotukin kiinnityksessä. LK Jakotukkitelineen mukana toimitetaan kaksi suojaputkea, jotka estävät jalkojen tarttumisen betoniin. Teline voidaan käyttää uudelleen. LK Kaappitelinettä voidaan käyttää LK Jakotukkikaapin tilapäiseen kiinnitykseen/ ripustukseen. Telineen mukana tulee neljä putken kannaketta pultteineen sekä kaksi suojaputkea, jotka estävät jalkojen tarttumisen betoniin. Teline voidaan käyttää uudelleen. Asennusesimerkki LK Jakotukkiteline. Asennusesimerkki LK Kaappiteline. 2

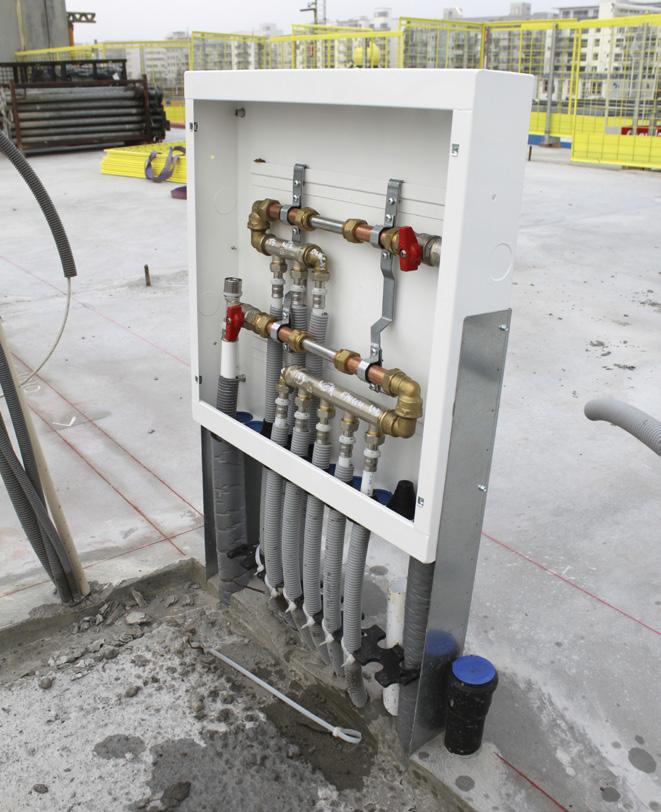

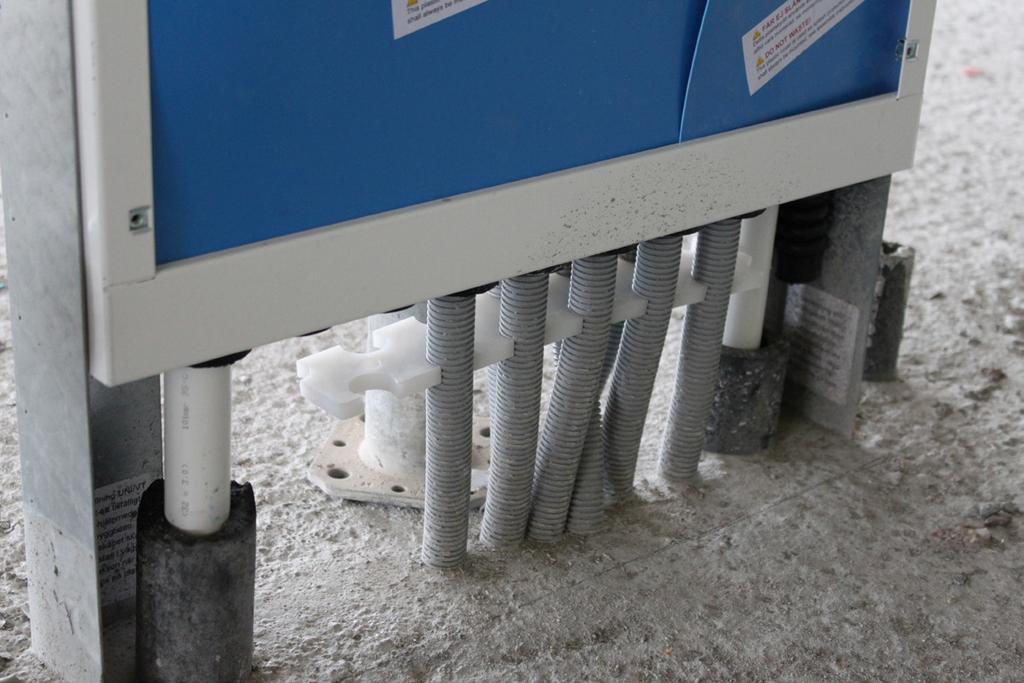

3 LK Jalusta jakotukkikaapille UNI (Tuote nro ) LK Kiinnikelevy RiR 25 (Tuote nro ) Jalusta LK UNI Jakotukkikaapin asentamisen helpottamiseksi. Sopii hyvin asennettavaksi betonilaatan päälle. Toimitetaan neljän itseporautuvan peltiruuvin kanssa jakotukkikaappiin kiinnittämistä varten. Jalustassa on esiporattu 6 mm reikä esim. naula-ankkuria tai pulttia varten (ei sisälly toimitukseen). Mikäli jakotukkikaappia ei saa kiinnitettyä tarpeeksi hyvin jalustan avulla, se pitää kiinnittää myös seinän rakenteeseen. Antaa suoran ja siistin putkinousun jakotukkiin. Asennetaan kahden maahan isketyn Ø 12 mm raudoitusteräksen avulla. Kiinnikelevyssä on kymmenen 25 mm reikäparia, jotka sopivat LK UNI Jakotukkikaappiin UNI 550. Kiinnikelevyssä on taittokohdat LK UNI Jakotukkikaappia 350 varten. Kiinnike voidaan irrottaa kytkemättä pois jakotukkia ja käyttää uudelleen seuraavassa työkohteessa. Asennusesimerkki LK Jalusta jakotukkikaapille UNI. Asennusesimerkki LK Kiinnikelevy RiR 25. 3

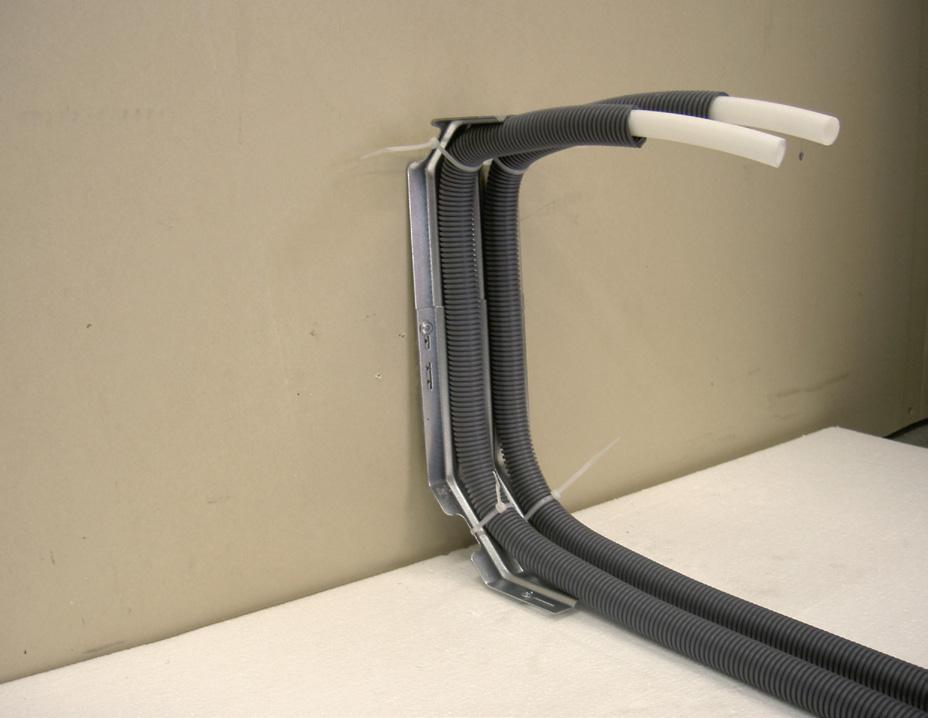

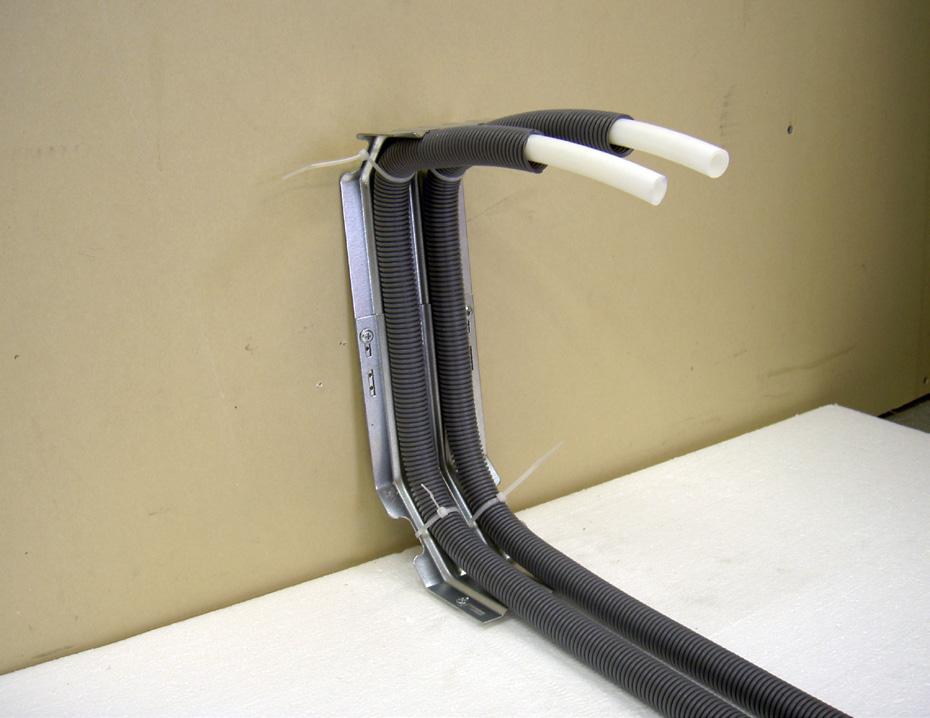

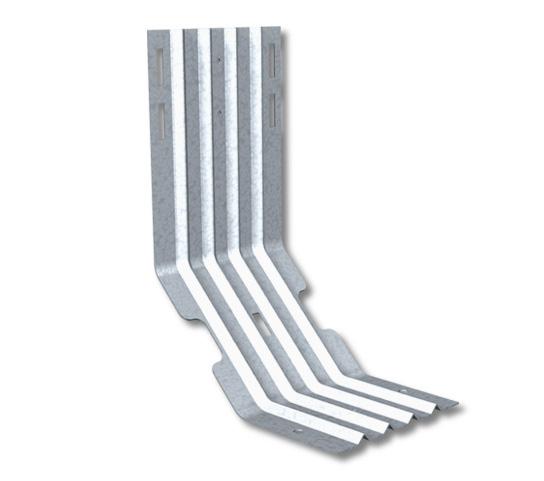

4 LK Taivutustuki UNI-Lattia (Tuote nro ) LK Taivutustuki UNI-Seinä (Tuote nro ) Käytetään putkinousuun lattiasta. Sopii 16 ja 20 mm putki putkessa - rakenteelle. Putket nousevat välein k/k 40. Kiinnike ruuvataan tai naulataan alustaan. LK Taivutustukea UNI-Lattia käytetään LK Taivutustuen UNI-Seinä (Tuote nro ) kanssa, esim. liittämiseen seinästä lämpöpatteriin. LK Taivutustukea UNI-Seinä käytetään LK Taivutustuen UNI-Lattia (Tuote nro ) kanssa, esim. liittämiseen seinästä lämpöpatteriin. Asennusesimerkki LK Taivutustuki UNI-Lattia ja LK Taivutustuki UNI-Seinä. Asennusesimerkki LK Taivutustuki UNI-Seinä ja LK Taivutustuki UNI-Lattia. 4

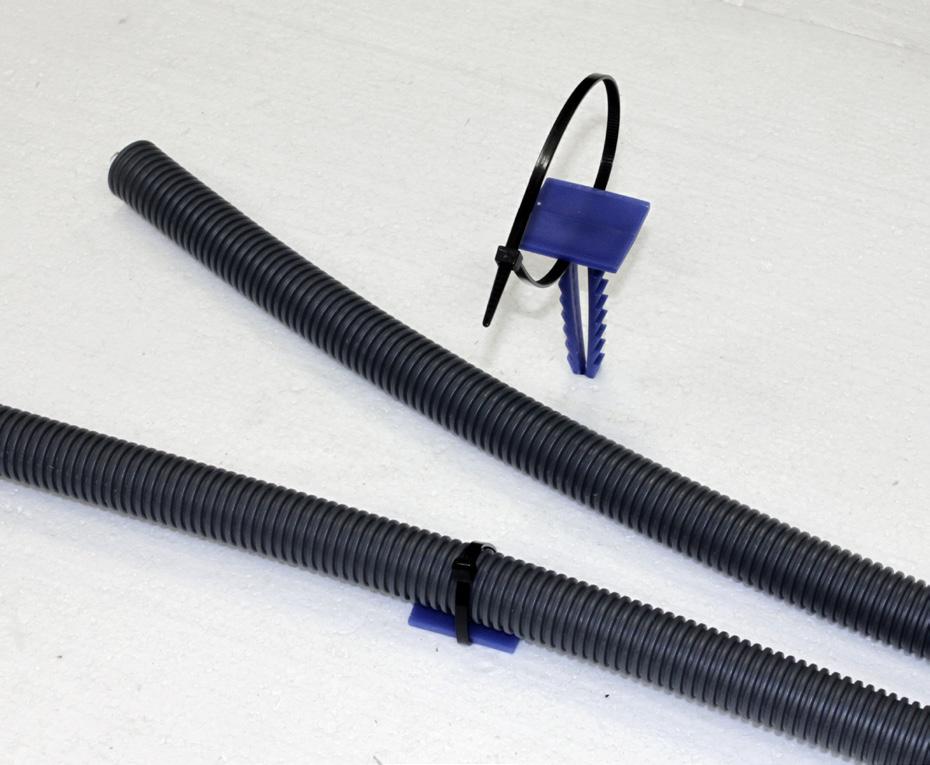

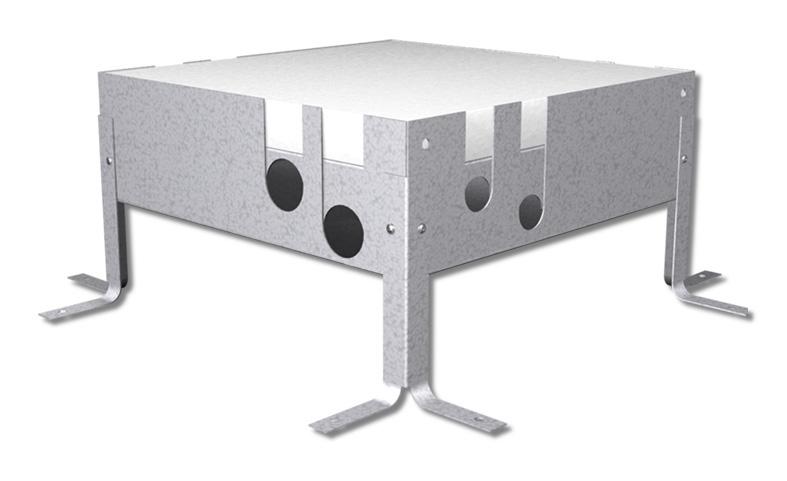

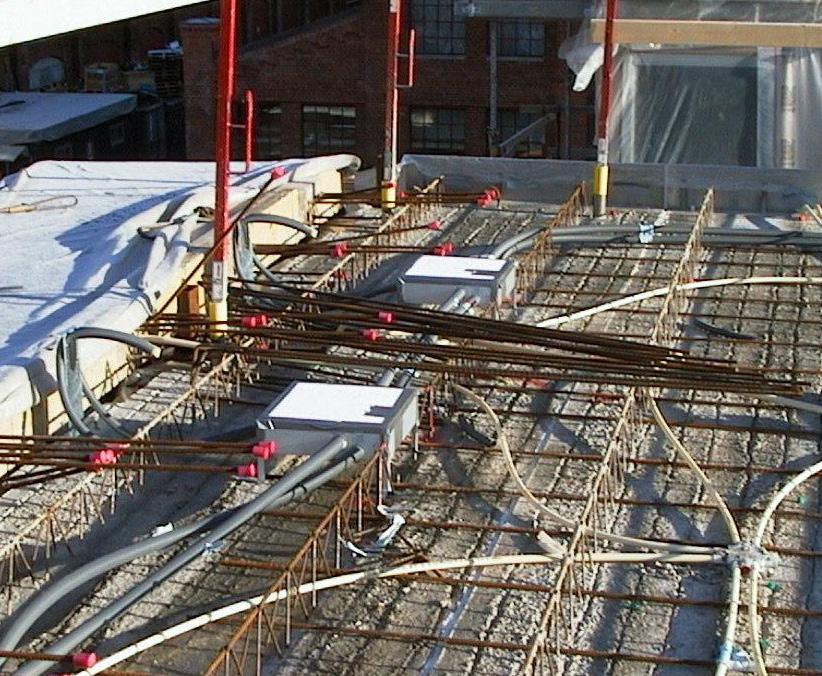

5 LK Kytkentälaatikko (Tuote nro , ) LK Putkiväkänen (Tuote nro ) LK Kytkentälaatikkoa käytetään säilytysmuottina valettaessa putki putkessa -rakennetta betonilaattaan. Laatikkoa on kahta mallia, toisessa on reiät lyhyillä sivuilla ja toisessa kaikilla sivuilla. Valun jälkeen putket voidaan tarvittaessa vapauttaa kytkentää /yhtyeenkytkentää varten. Putkien kiinnittämiseen eristykseen putken ulkohalkaisija korkeintaan mm. Asennusesimerkki LK Kytkentälaatikko. Asennusesimerkki LK Putkiväkänen. 5

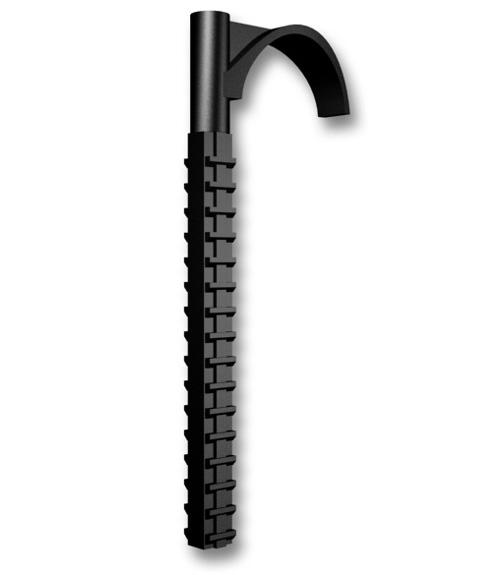

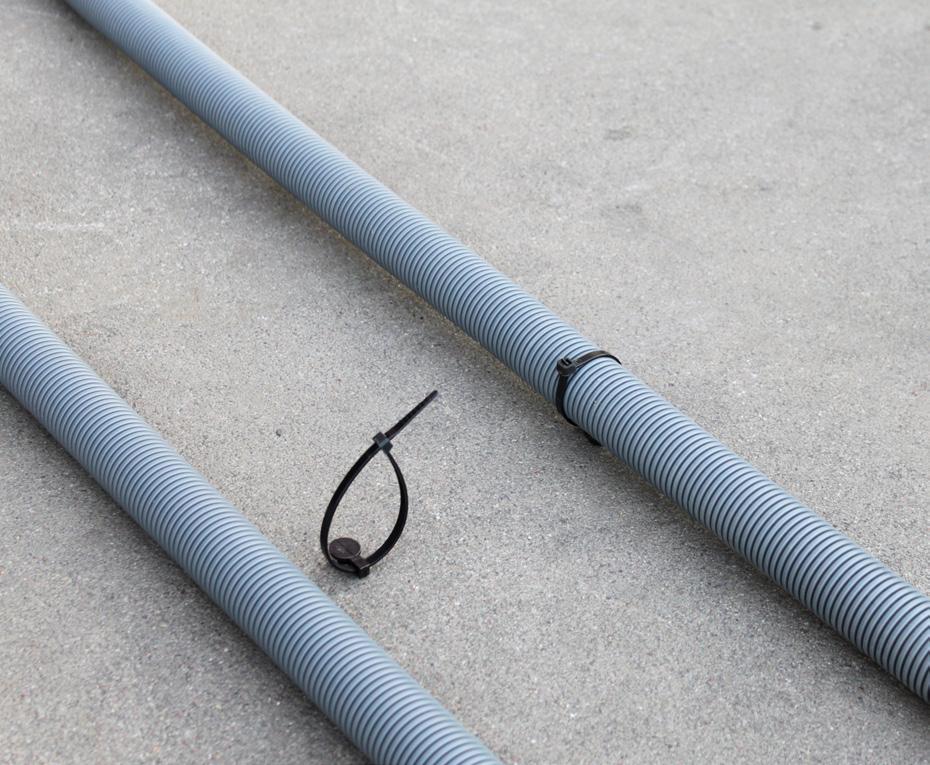

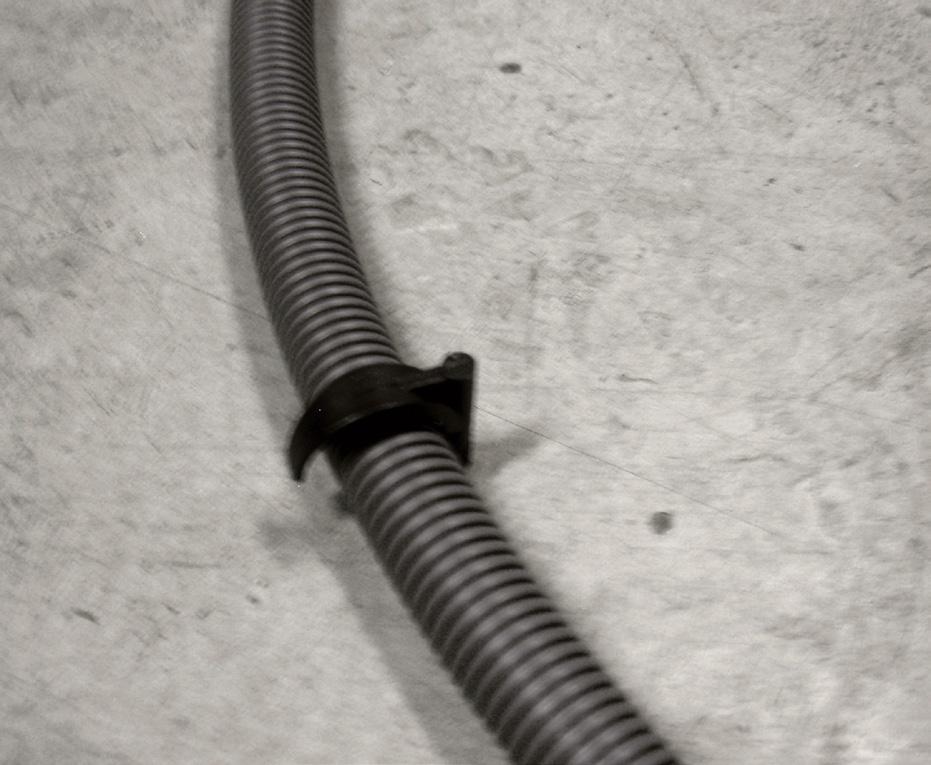

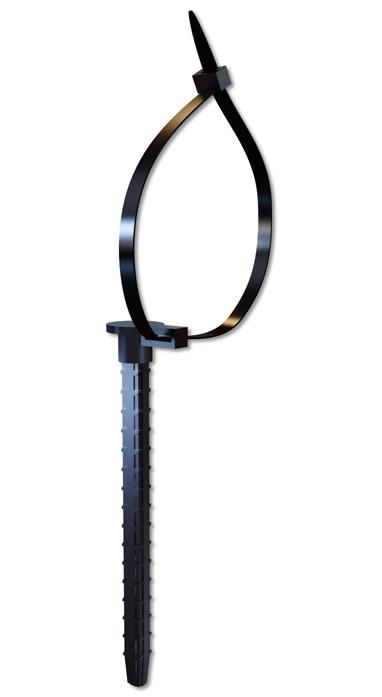

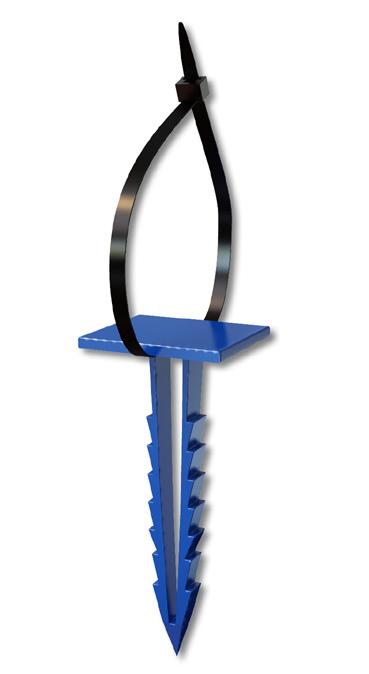

6 LK Naulakannake (Tuote nro , ) LK Naulakannake (Tuote nro ) Käytetään 25 ja 34 mm suojaputken kiinnitykseen betonirakenteisiin. Naulakannake isketään 8 mm reikään. Kannake on saatavana 1- tai 2-puolisena. Käytetään mm putkien ja suojaputkien kiinnittämiseen betonirakenteisiin. Naulakannake isketään 8 mm:n reikään. Kannake toimitetaan nippusiteineen. Asennusesimerkki LK Naulakannake. Asennusesimerkki LK Naulakannake

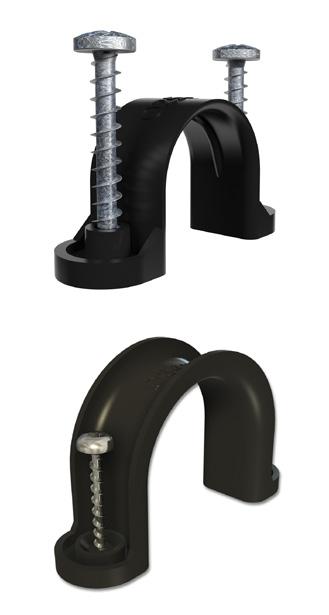

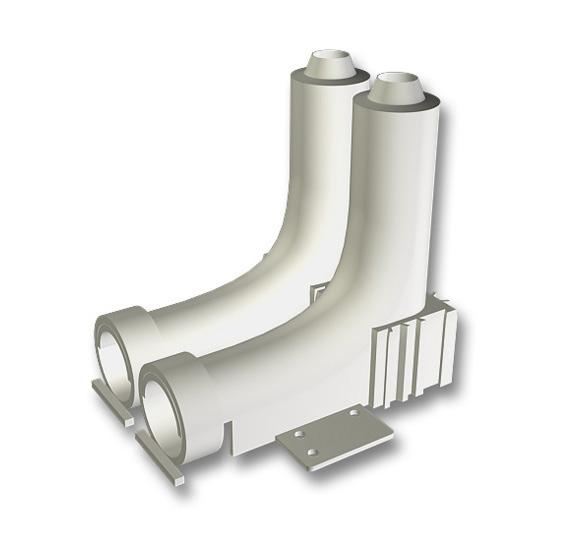

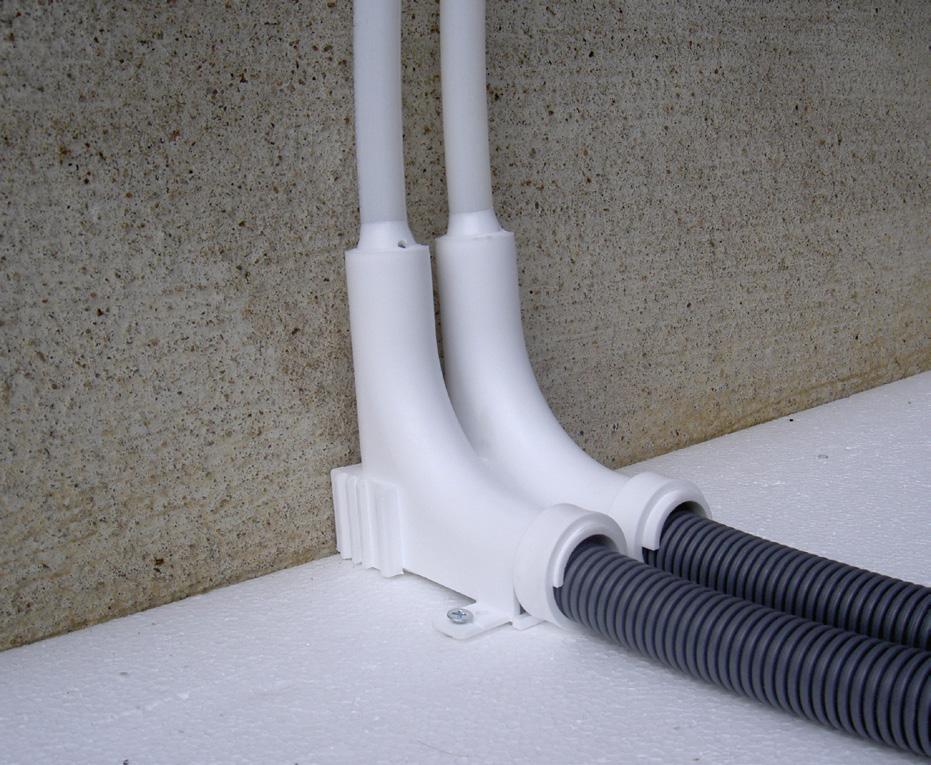

7 LK Lattialäpivientikaari, nousu lämpöpatteriin (Tuote nro ) LK Muovikannake suojaputkelle 25 mm suojaputkelle (Tuote nro ) 34 mm suojaputkelle (Tuote nro ) Käytetään putkinousuun lattiasta 25 mm suojaputken kanssa. LK Lattialäpivientikaari ruuvataan tai naulataan rakennusrunkoon. Voidaan liittää yhteen välein k/k 40 tai 50 mm. Suojaputken kiinnitykseen rakennusrunkoon. Kannake on saatavana kokoina 25 ja 34. Kannakkeessa on valmiina kaksi ruuvia, torx 20. Asennusesimerkki LK Lattialäpivientikaari. Asennusesimerkki LK Muovikannake, suojaputki 25 mm. 7

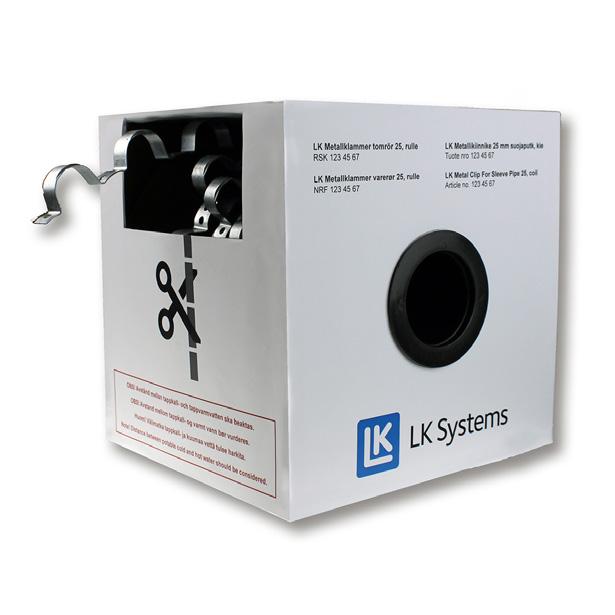

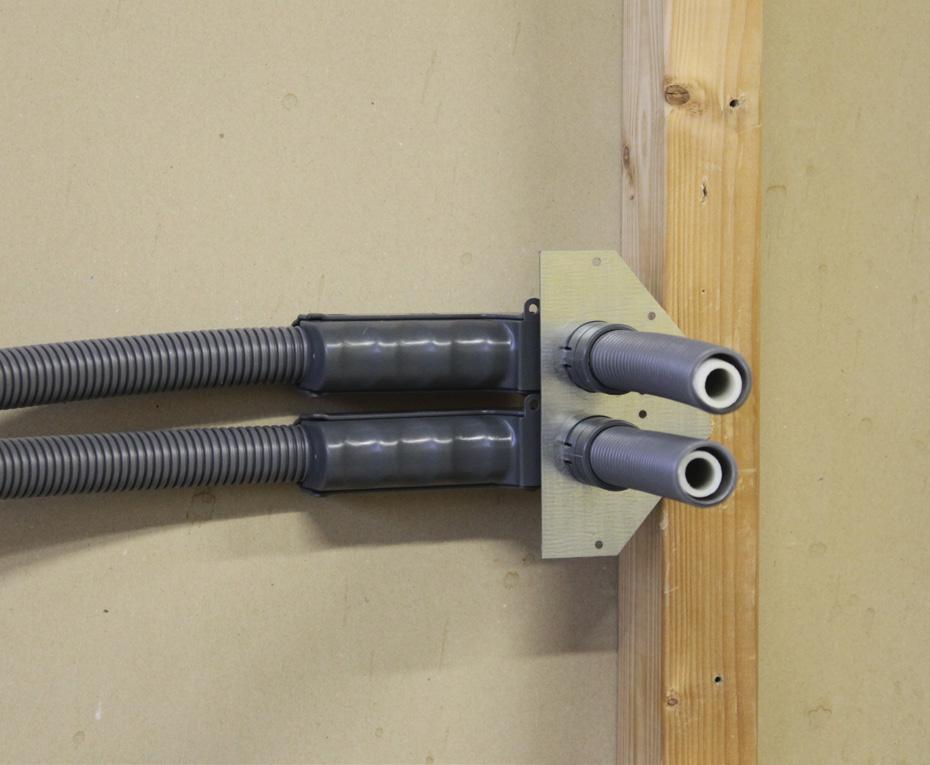

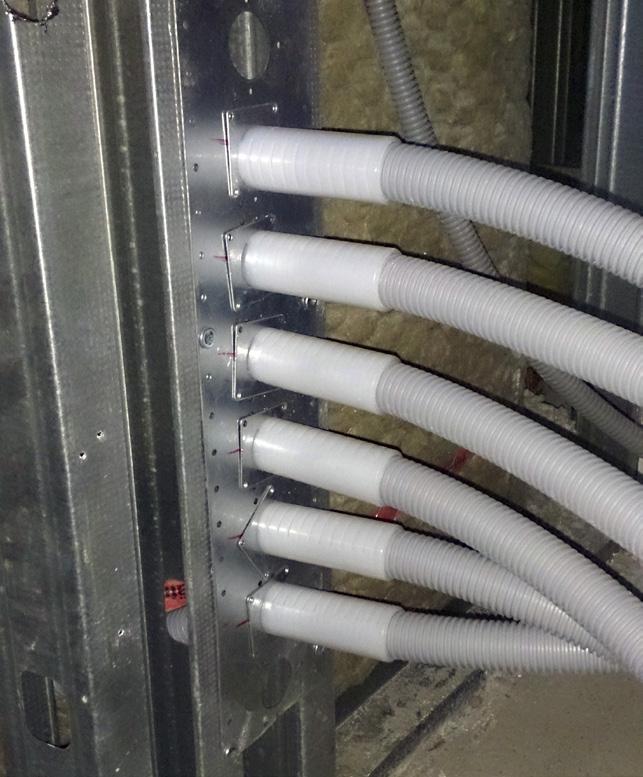

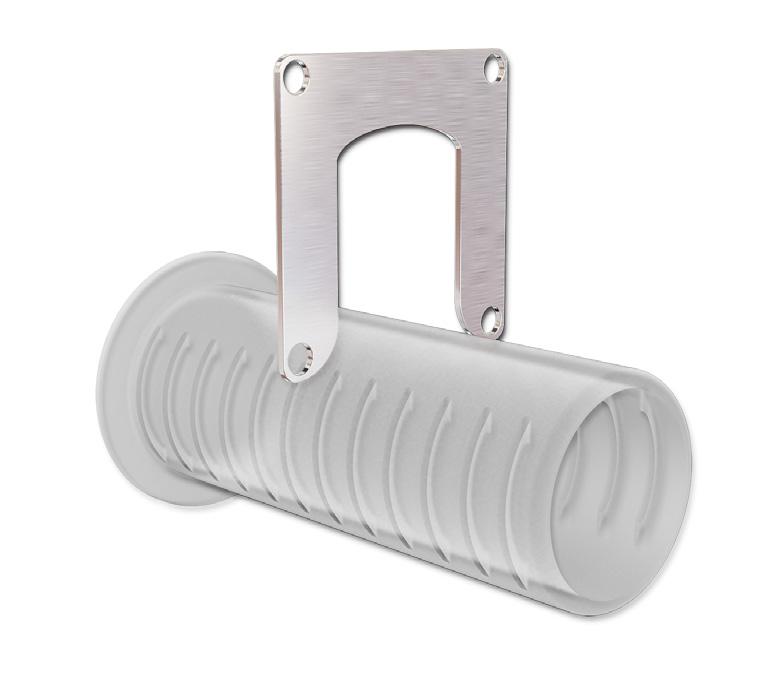

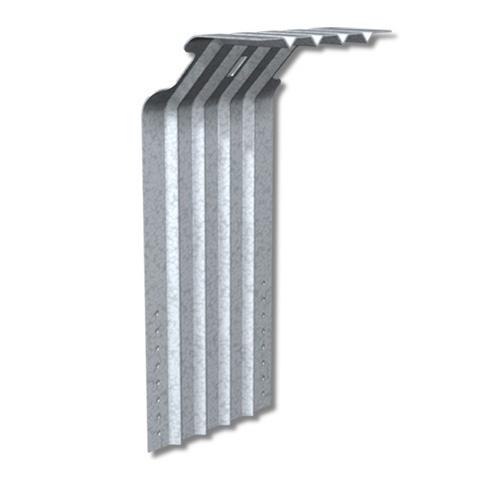

8 LK Metallikiinnike suojaputkelle 25, rulla 25 mm suojaputkelle (Tuote nro ) LK Seinäläpivientituki (Tuote nro ) Suojaputken kiinnitykseen rakennuksen runkoon. Kiinnikkeen koko on 25 mm. Kiinnikettä myydään rullana pakkauksessa ja leikataan sopivaan pituuteen/määrään. Sen muoto estää suojaputken liukumisen. Kiinnike voidaan asentaa sekä ruuveilla että naulaimella. Varmista, että kylmän ja lämpimän käyttöveden väli on tarpeeksi suuri. 25 mm suojaputken kiinnittämiseen suoraan läpivientiin koolauspuun tai seinälevyn läpi. Koolauksen enimmäispaksuus on 70 mm. Toimitetaan kiinnityspellin kanssa. Asennusesimerkki LK Metallikiinnike suojaputkelle 25, rulla Asennusesimerkki LK Seinäläpivientituki.. 8

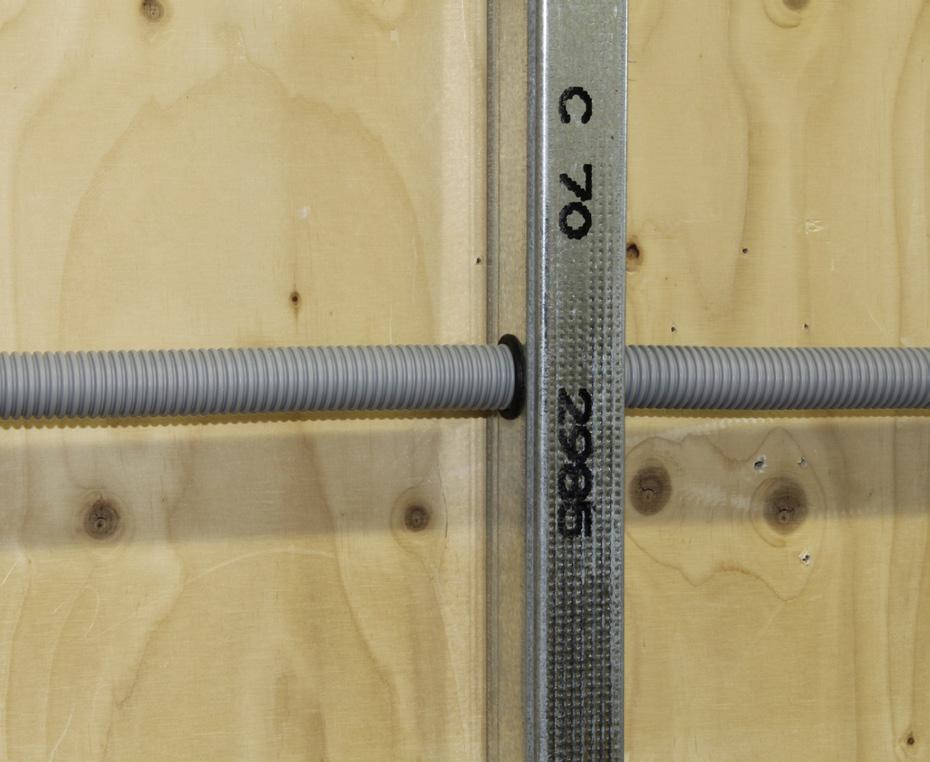

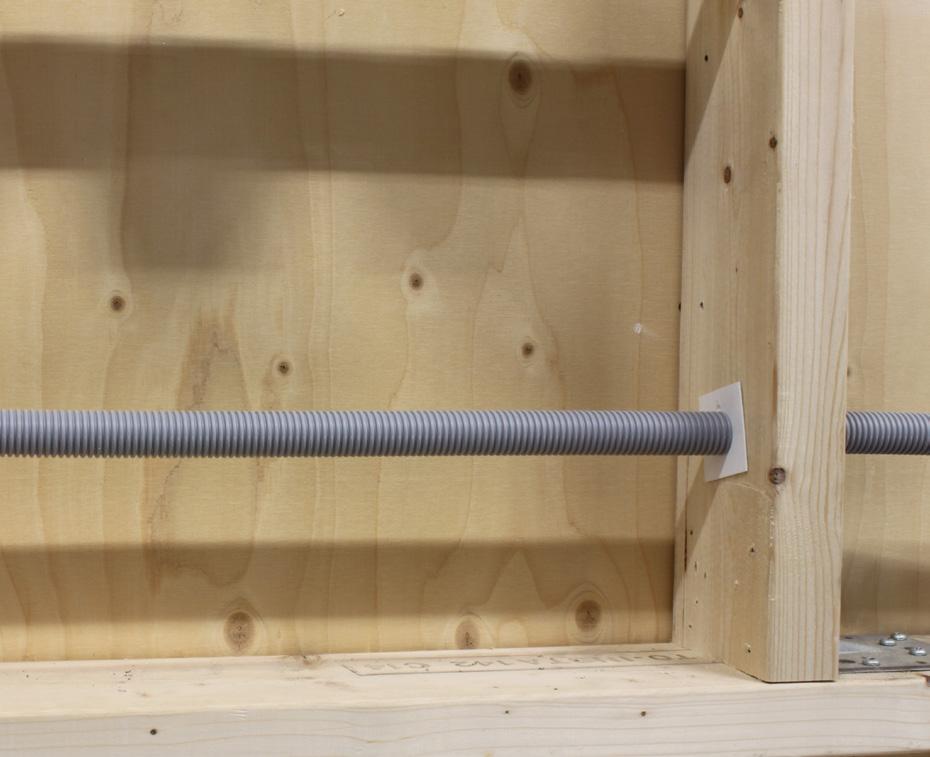

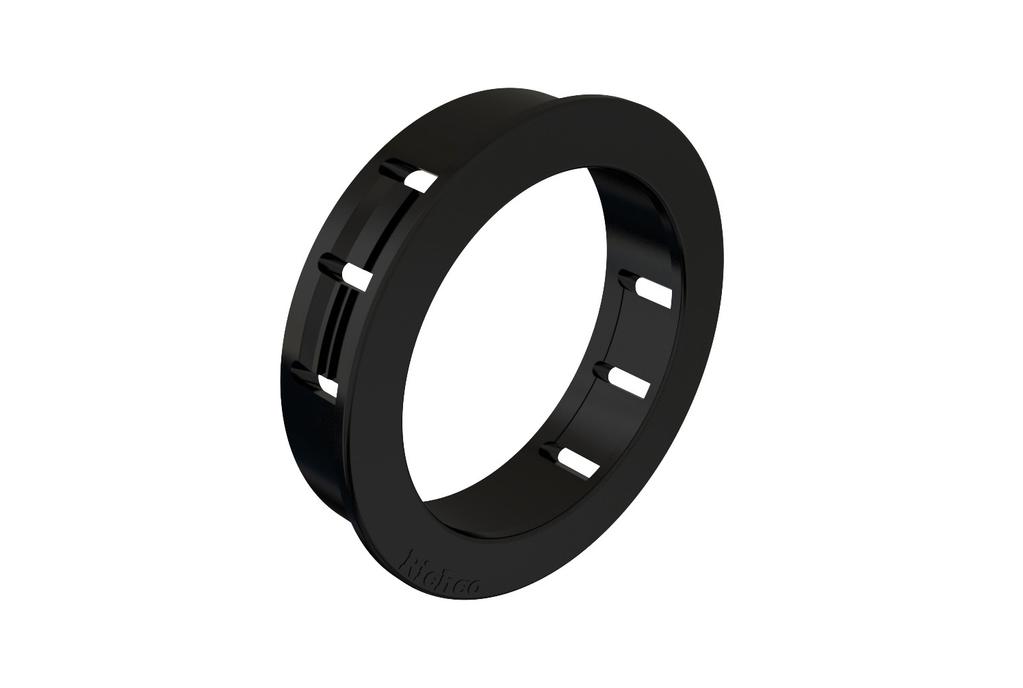

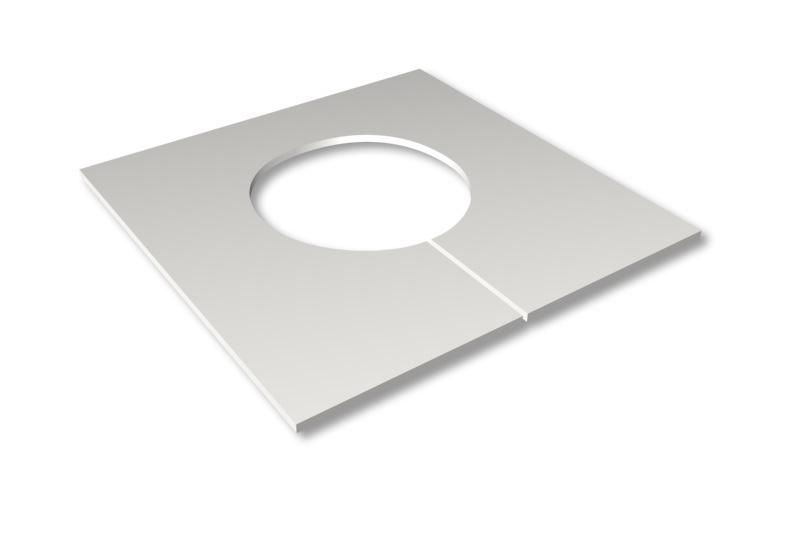

9 LK Suojaputken suojakaulus 25 mm suojaputkelle (Tuote nro ) 34 mm suojaputkelle (Tuote nro ) LK Kiinnityslevy 25 mm suojaputkelle (Tuote nro ) 34 mm suojaputkelle (Tuote nro ) Suojakaulus suojaputkelle, joka kulkee korkeintaan 3 mm teräsrakenteen läpi. Suojaputken suojakaulukselle 25 käytetään 32 mm reikäsahaa. Suojaputken suojakaulukselle 34 käytetään 43mm reikäsahaa. Muovinen kiinnityslevy suojaputken kiinnitykseen asennettaessa puurakenteiseen lattiaan tai seinään ym. Napsauta kiinnityslevy suojaputken ympäri niin, että se lukkiutuu ympyräuraan. Kiinnityslevy voidaan hyvin asentaa koolauspuun molemmin puolin, jotta se lukitsee suojaputken kumpaankin suuntaan. Saatavana 25 mm suojaputkelle. Saatavana 34 mm suojaputkelle. Asennusesimerkki LK Suojaputken suojakaulus 25. Asennusesimerkki LK Kiinnityslevy 25. 9

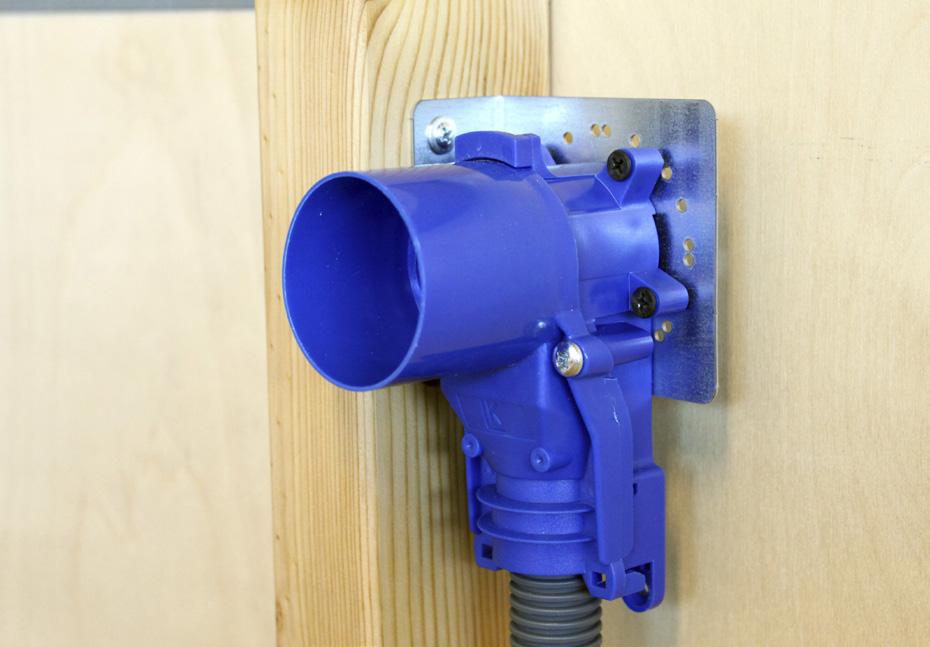

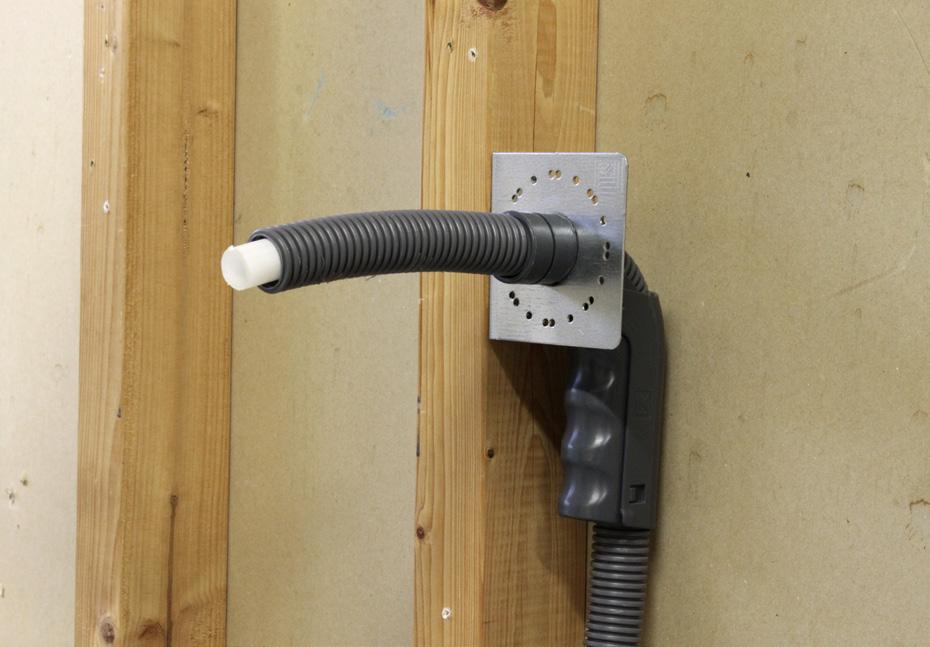

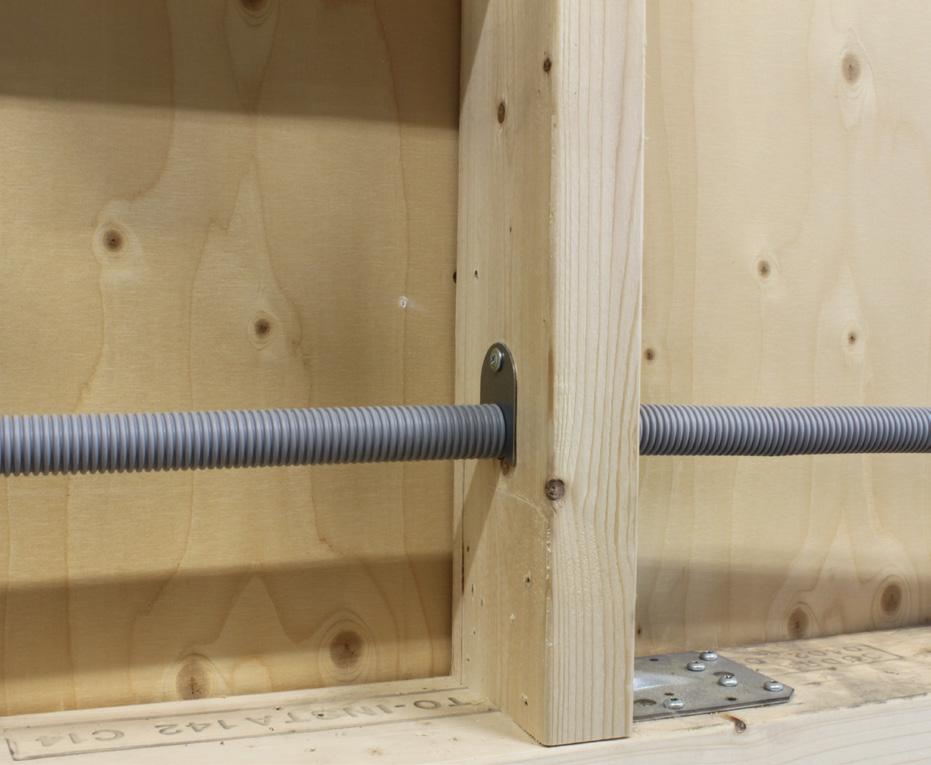

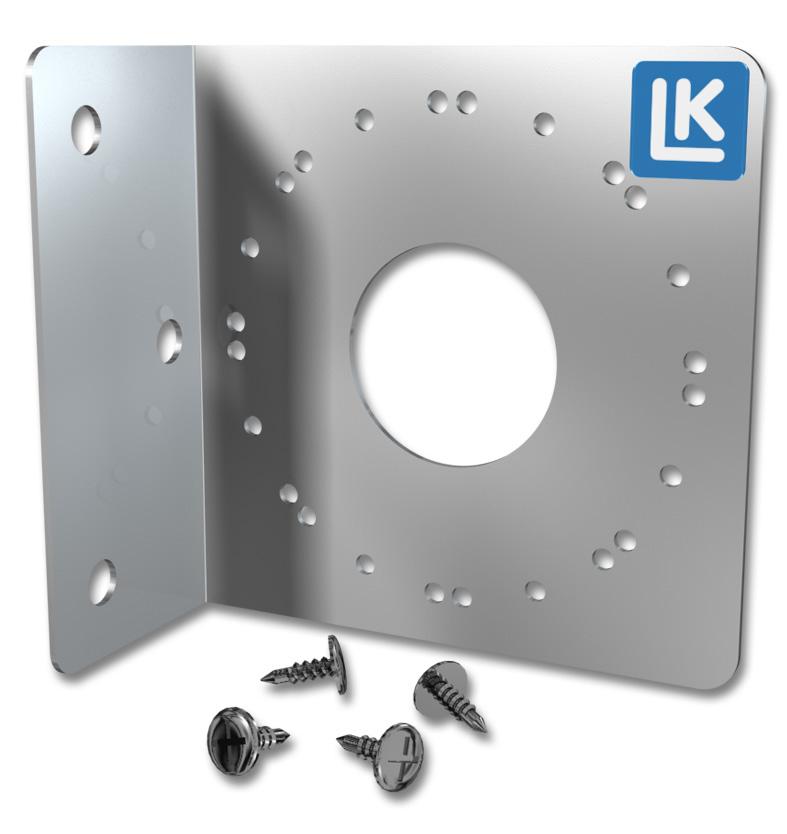

10 LK Suojaputken kiinnityslevy 25 mm suojaputkelle (Tuote nro ) 34 mm suojaputkelle (Tuote nro ) LK Hanakulmarasian kiinnike - 1 (Tuote nro ) Metallinen kiinnityslevy suojaputken kiinnitykseen asennettaessa puurakenteiseen lattiaan tai seinään ym. Asenna kiinnityslevy suojaputken ympyräuraan. Ruuvaa kiinni kiinnityslevy koolauspuuhun. Saatavana 25 mm suojaputkelle. Saatavana 34 mm suojaputkelle. LK Hanakulmarasian kiinnike - 1, levy hanakulmarasian UNI sivukiinnitykseen palkkiin. Sopii myös LK Seinäläpivientikaareen Grip. Asennusesimerkki LK Suojaputken kiinnityslevy 25. Asennusesimerkki LK Hanakulmarasia

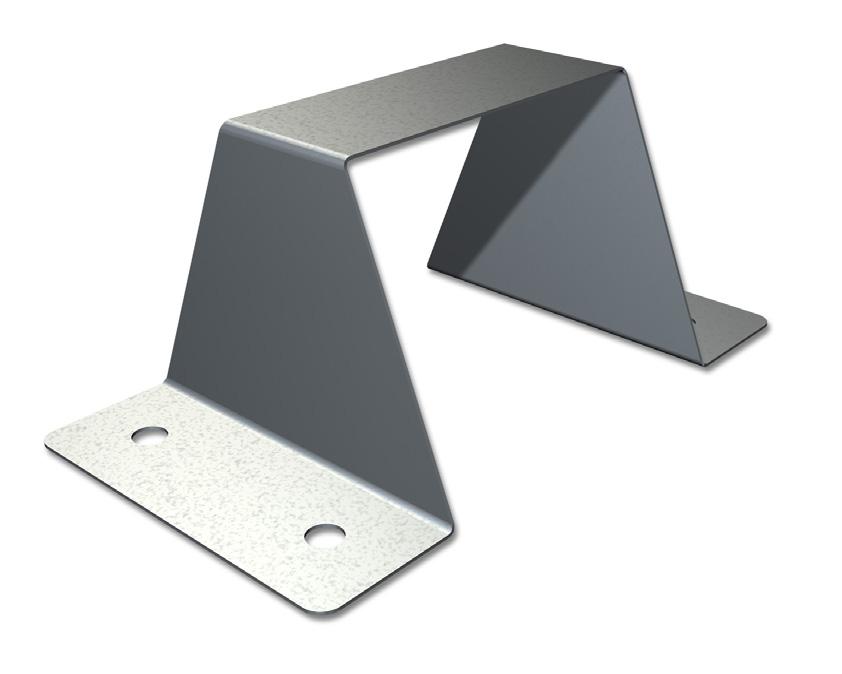

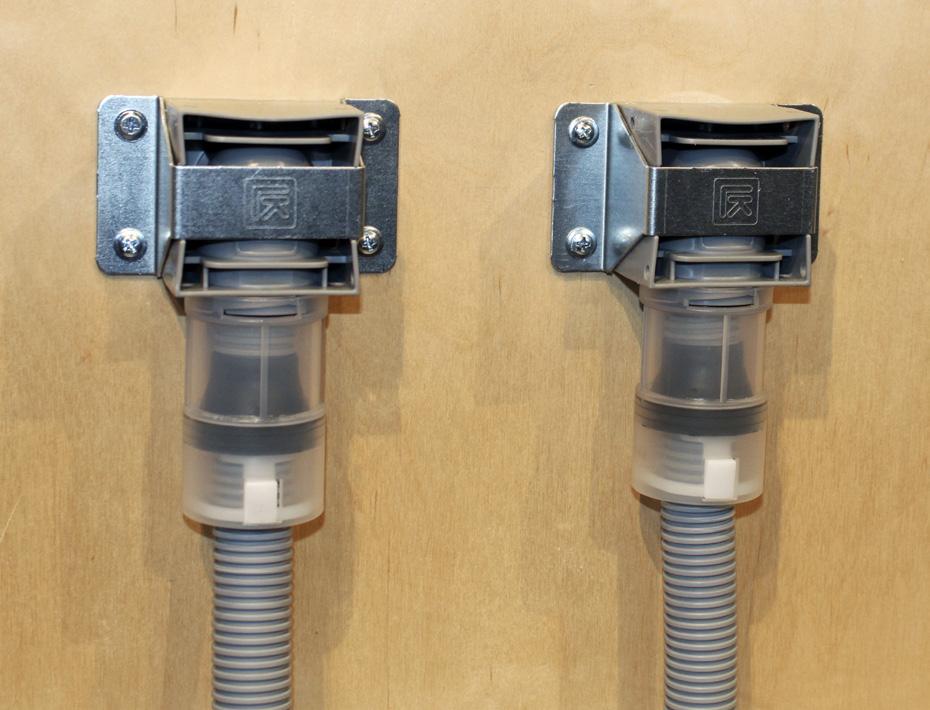

11 LK Kiinnitystuki Hanakulmarasia UNI Push (Tuote nro ) LK Kiinnike 2 x k/k 40 (Tuote nro ) LK Hanakulmarasian UNI Push asennukseen takaapäin esim. toimialasäännösten mukaiseen märkätilan seinään. Mahdollistaa kiinnityksen hanakulmarasian kaulaa varten tehtyjen reikien viereen. LK Kiinnike 2 x k/k 40, asennetaan palkkiin tai välipuuhun. Asennusesimerkki LK Kiinnitystuki Hanakulmarasia UNI Push. Asennusesimerkki LK Kiinnike 2 x k/k

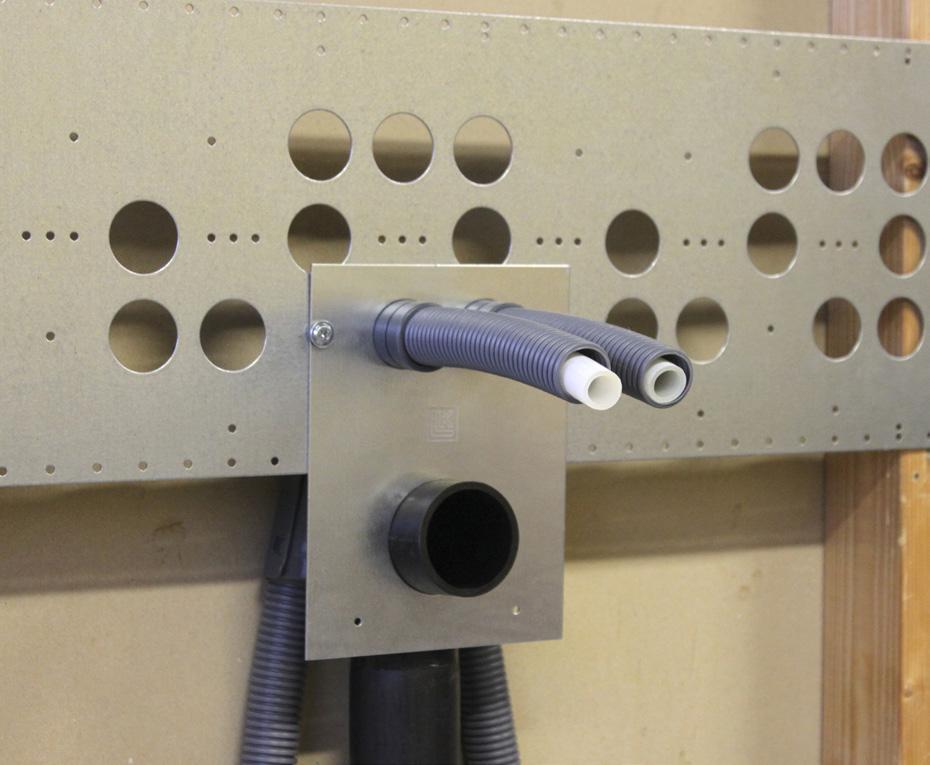

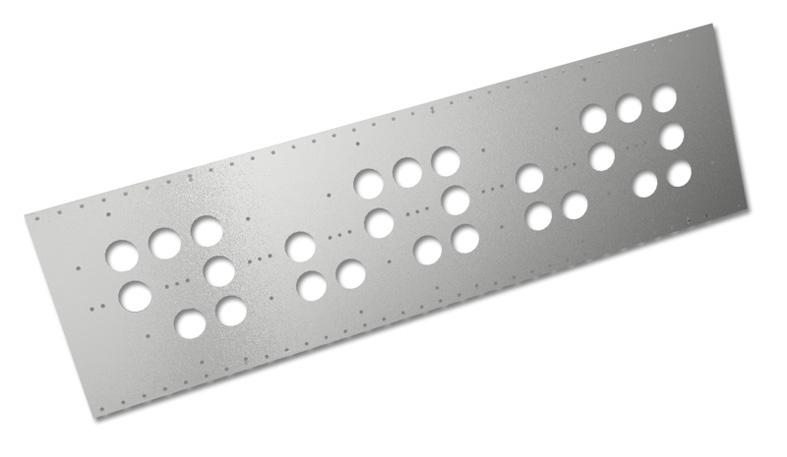

12 LK Viemärikiinnike k/k 40 (Tuote nro ) LK Seinäkisko 160 (Tuote nro ) LK Viemärikiinnike 2 x k/k 40 asennetaan LK Seinäkiskoon mm viemäriputki voidaan kiinnittää LK Viemärikiinnikkeen avulla. LK Seinäkisko 160 kiinnitetään puu- tai peltirunkoon. Kiskon asennusväli vaaka- tai pystysuorassa on k/k 40, suurin väli k/k 160. Kiskoon voidaan myös asentaa kolmireikäisiä seinälevyjä vaaka- tai pystysuoraan. Asennusesimerkki LK Viemärikiinnike 2 x 40. Asennusesimerkki LK Seinäkisko

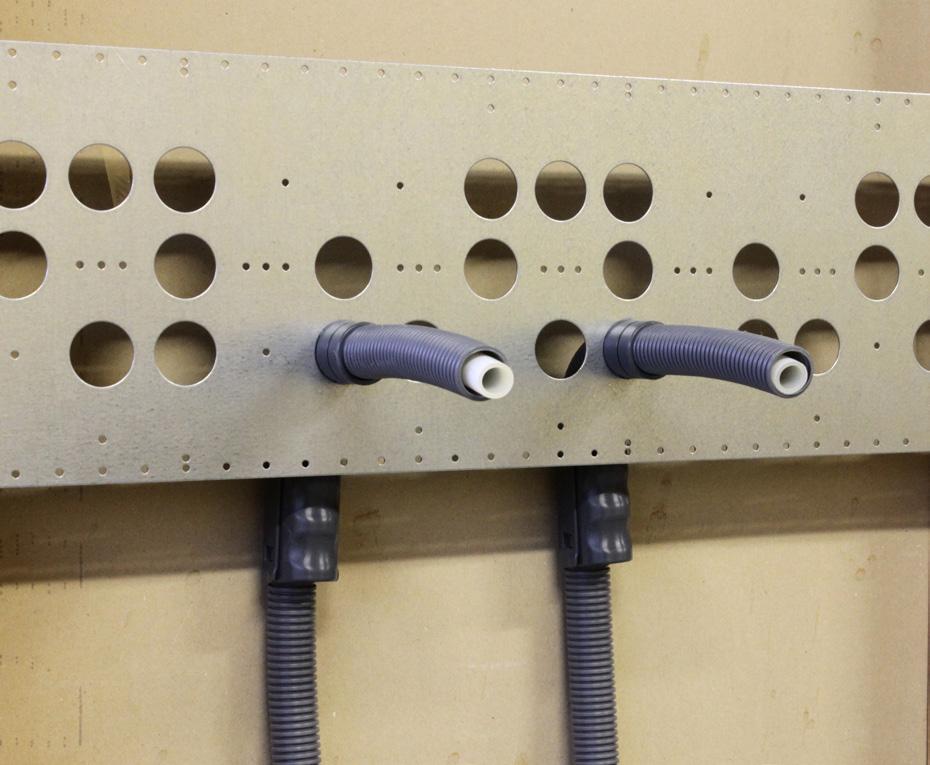

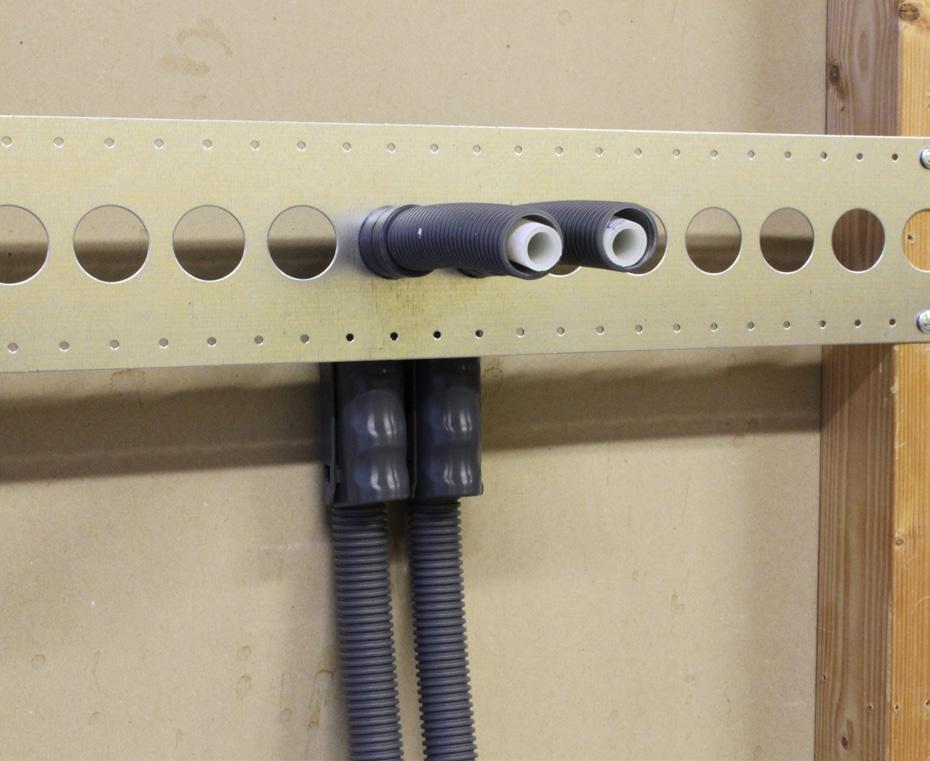

13 LK Seinäkisko 160 Mini (Tuote nro ) LK Seinäkisko 40 (Tuote nro ) LK Seinäkisko 160 Mini kiinnitetään puutai peltirunkoon. Kiskon asennusväli vaaka- tai pystysuorassa on k/k 80, suurin väli k/k 160 LK Seinäkisko 40 kiinnitetään puu- tai peltirunkoon. Kiskon asennusväli vaaka- tai pystysuorassa on k/k 40, suurin väli k/k 160. Asennusesimerkki LK Seinäkisko 160 Mini. Asennusesimerkki LK Seinäkisko

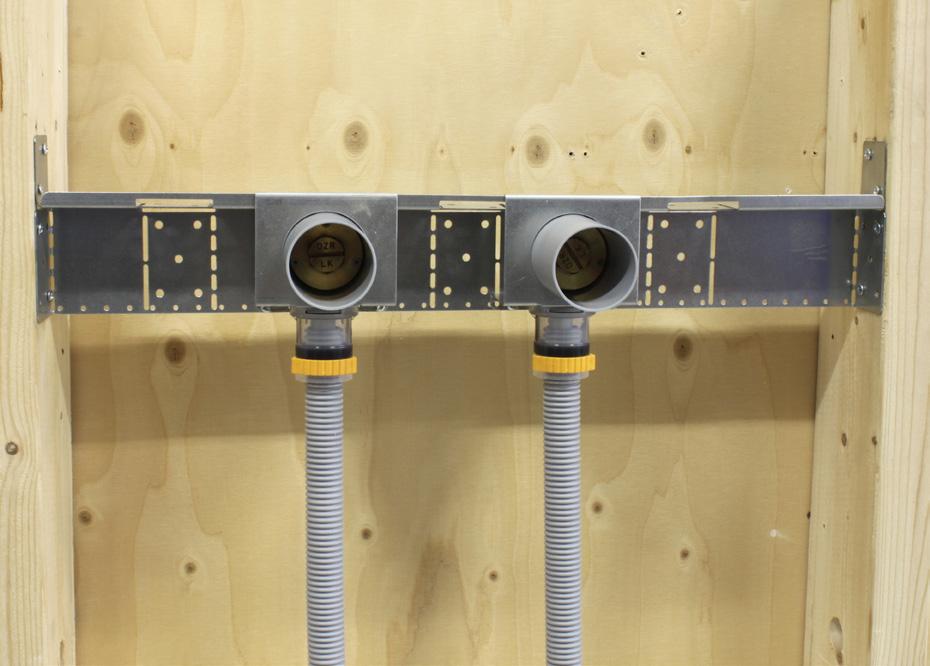

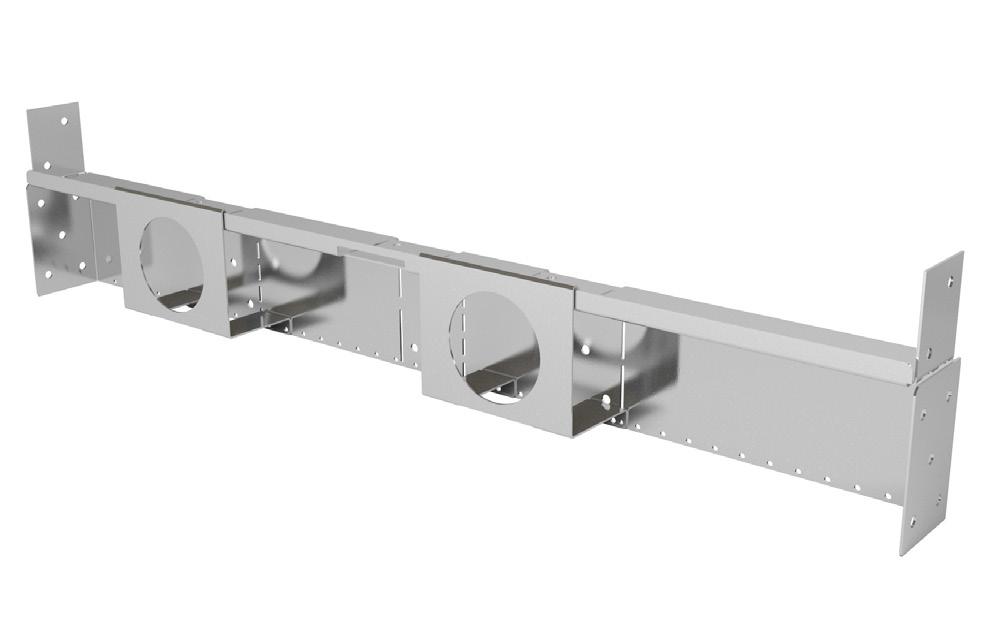

14 LK Seinäkisko 150 (Tuote nro ) LK Seinätuki Flex Hanakulmarasialle UNI Push (Tuote nro ) LK Seinäkisko 150 kiinnitetään puu- tai peltirunkoon. Kiskon asennusväli seinälevyille on k/k 150. Kiskoa voidaan myös käyttää putken ulostuloihin seinästä välein k/k 50, esim. liitettäessä lattiaan asennettuun jakotukkiin. LK Seinätuki Flex Hanakulmarasialle UNI Push asennetaan koolauspuuhun asennusvälillä k/k 300, 450 tai 600 mm. Vaihtoehtoisesti se asennetaan teräskoolaukseen, jonka k/k on 450 mm. Putkilähdöissä on säädettävä k/k-väli. Toimitukseen kuuluu kaksi kiinnitystukea, joiden avulla voidaan kiinnittää kaksi rasiaa kiskoon. Asennusesimerkki LK Seinäkisko 150. Asennusesimerkki LK Seinäkisko Flex Hanakulmarasiaan UNI Push. 14

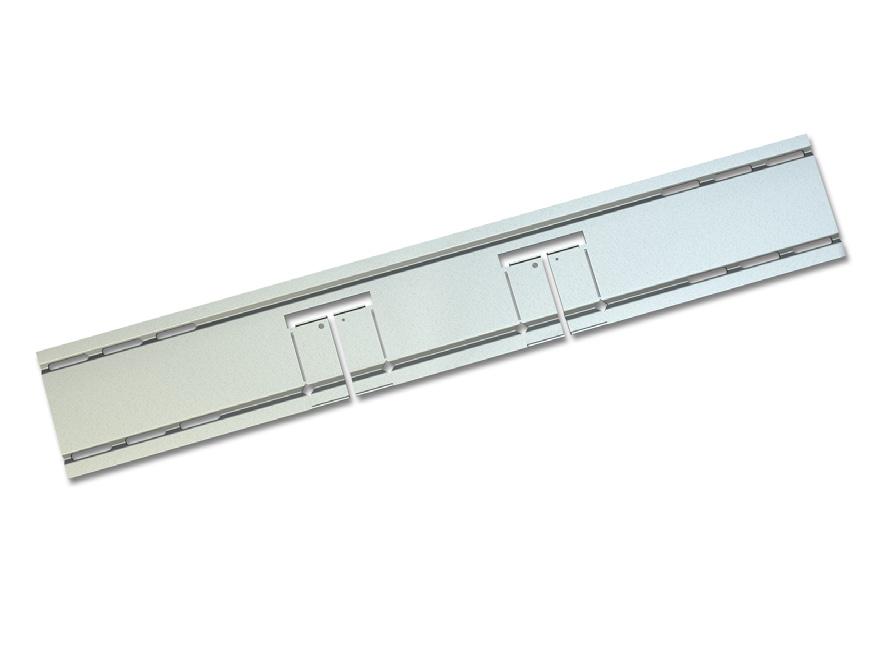

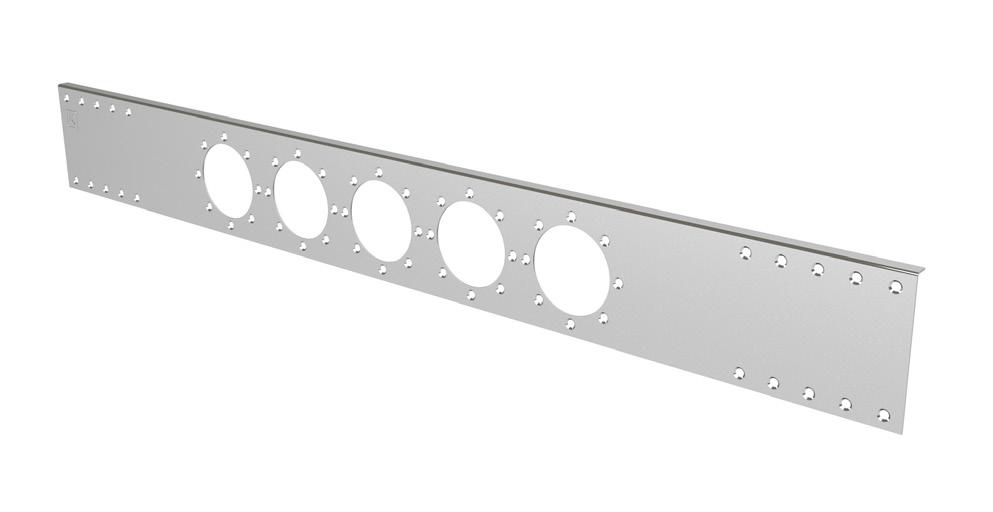

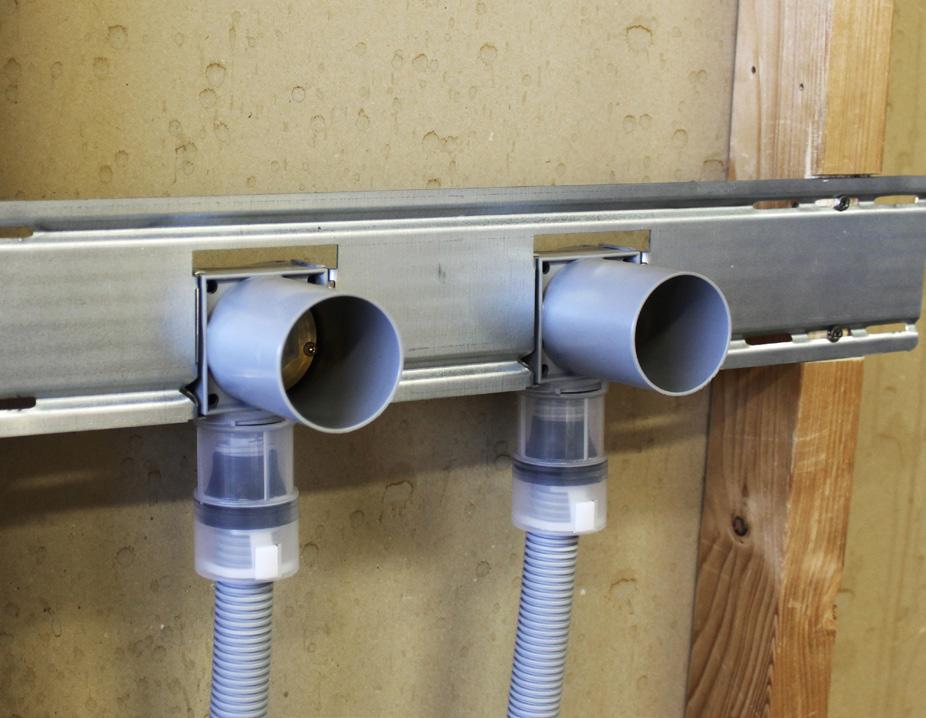

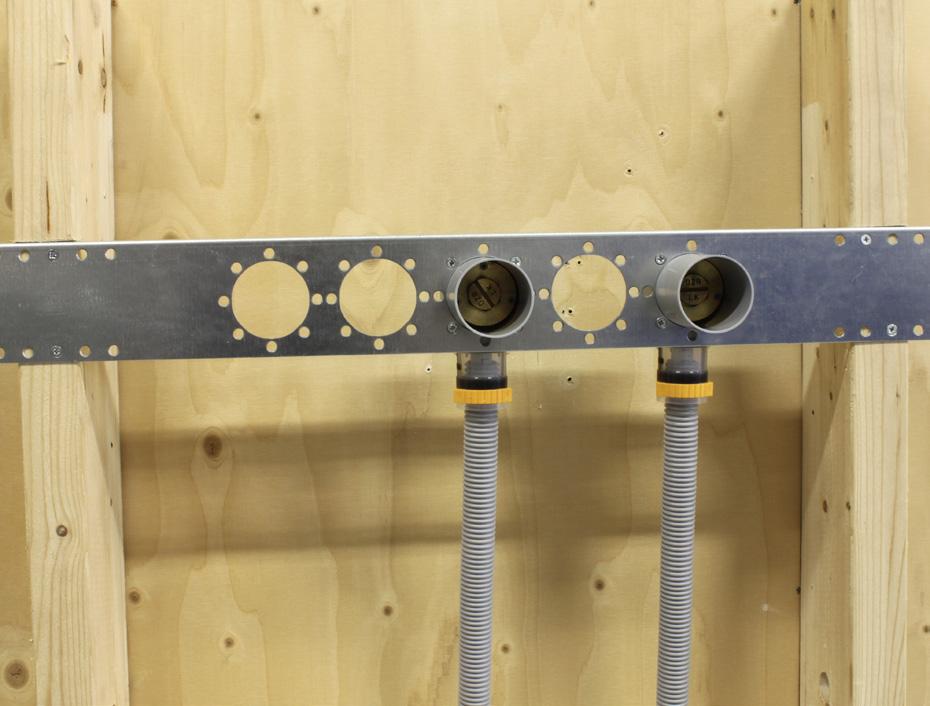

15 LK Asennuskisko Hanakulmarasialle UNI Push Asennusvälille k/k 160 mm (Tuote nro ) Asennusvälille k/k 150 mm (Tuote nro ) LK Seinätuki Hanakulmarasialle UNI Push 150 N5 (Tuote nro ) LK Asennuskisko Hanakulmarasialle UNI Push asennetaan koolauspuuhun asennusvälillä k/k 300 tai 450 mm. Koolauspuuhun tehdään 5 mm:n lovet kiskon vahvistusprofiilia varten. Putkilähtöä k/k 160 varten, valitse pelti Putkilähtöä k/k 150 varten, valitse pelti LK Seinätuki Flex Hanakulmarasialle UNI Push 150 N5 asennetaan koolauspuuhun maksimi asennusvälillä k/k 600 mm. Koolauspuun yläreunaan tehdään 8 mm syvä ura. Putkilähdölle k/k 150 mm. Rasiat kiinnitetään kiskoon mukana tulevilla ruuveilla. Ruuvit kiskon kiinnittämiseen koolaukseen ovat myös mukana pakkauksessa. Asennusesimerkki LK Seinäkisko Hanakulmarasia UNI Push k/k 160. Asennusesimerkki LK Seinäkisko Hanakulmarasiaan UNI Push 150 N5. 15

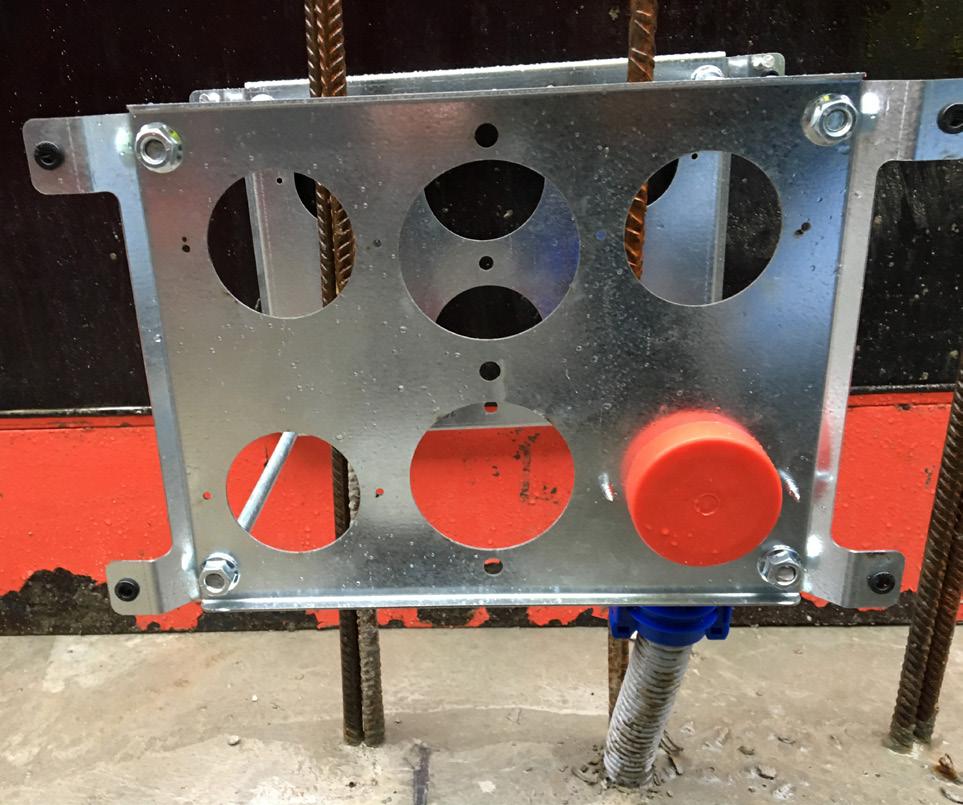

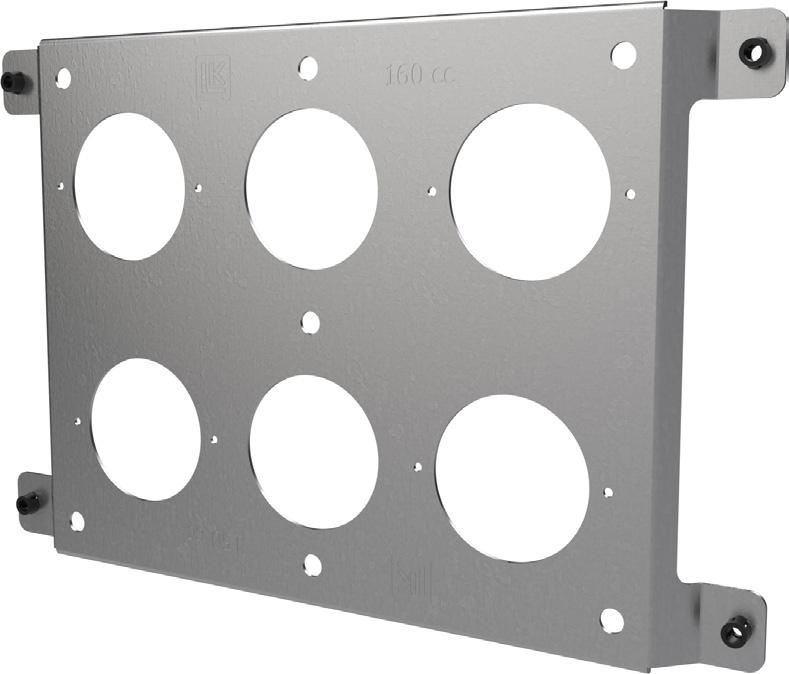

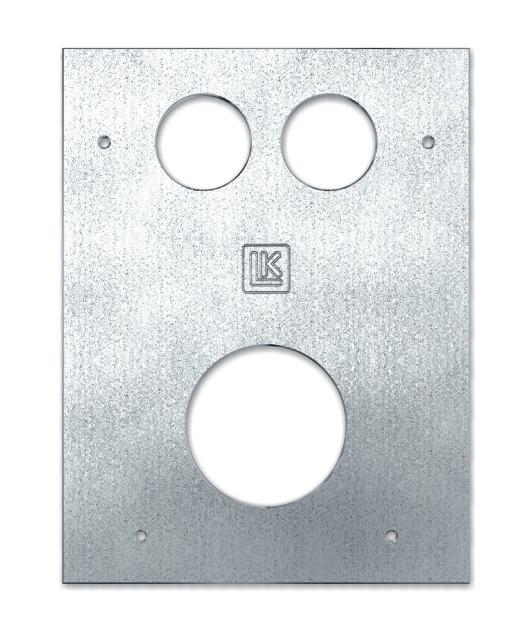

16 LK Asennuskiinnike, betoni (Tuote nro ) Asennuskiinnike on tarkoitettu käytettäväksi LK Hanakulmarasia betonille kanssa. Asennetaan nauloilla valumuotin taka- tai etuosaan. Levy voidaan kääntää LK Hanakulmarasian asentamiseksi betoniin, kun halutaan valita k/k-mitta 150 tai 160 mm. Asennuskiinnikkeen keskellä on reikä 50 mm:n viemäriputken kiinnittämistä varten. Levyssä on myös reikä putken kiinnitystä varten. Asennusesimerkki LK Asennuskiinnike, betoni:n kanssa. 16
