1 Jakotukkikaappi Tuotenro.: EDUT Vedenkestävä ja helppo asennus Moduuli rakenne Hyvännäiköinen asennus Sopii meidän jakotukeille ja Kombitukeille TIEDOT TUOTENUMERO Lattialämmitysjakotukille LEVEYS 2-5 piiriä mm 6-9 piiriä mm piiriä mm Kombitukille 2-6 piiriä mm 7-10 piiriä mm SYVYYS KORKEUS 120 mm 705 mm TUOTEOMINAUUDET Jakotukkikaappi ainaa vedenkestävän ja hyvännäköisen lattialämmitysasennusken. Moduulien ansiosta kaappi on helppo kiinnittää. Kaapin voi tilata koottuna tai osina rakennusvaiheen edetessä. Kaapin takaosa ja sivut ovat galvanisoitua peltiä mikä tekee niistä tukvat. Takaosassa on myös leikatut kädensijat joka tekee kaapista helposti siirrettävän. Takaosa on esivalmistettu seinä-, raudoitusverkko- tai kattorautojen kiinnitykseen asennusajan ajaksi. Kaapin sivuissa on reiät syöttöputkille kun syöttö lattilämmitysjakottukkiin tulee sivusuunnasta. OSIEN MATERIAALIT Takaosa, sivut ja etuosa Asennustuki Peitelevyt Tiivisteet Galvanisoitu teräs AS PET-G EPDM Kaapin alaosaan kiinnitetään asennustuki joka toimii tukena putkille asennuksessa ja vuotokaukalona. Thermotech Scandinavia Finland Mestarintie Tammisaari Puh Certifierad ISO 9001 ISO Thermotech Scandinavia A:n toimintojärjestelmä laadulle ja ympäristölle joka kattaa ISO 9001 ja standardit. IA

2 Thermotech jakotukkikaappi RAKENNE Asennustuki Käytetään vuotokaukalona ja putkien tukena kaapin alaosassa. Toimitetaan tiivisteet kiinnitettynä läpivienneillä vuotopukelle. Kiinnitetään takaosaan nastoilla. 2. Takaseinä Varustus joka asennetaan kaappiin kiinnitetään takaosan kahteen kiskoon ja kiinnitetään mukana tulevilla muttereilla. Kiskoja voi säätää sivuttain ja takaa joustavan asennuksen. Leikattu kädensija tekee kaapista helposti siirrettävän. 3. Kaapin sivut Kaapinsivuissa on leikatut reiät syöttöputkille. Tiivistekalvo tiivistää ruuvireiät ja antaa oikean asennusvälin kiinnitykseen. Kiinnitetään kaappia vasten siipimuttereilla. 4. Yläosa Muoviseen yläosaan voi porata tai sen voi korvata asennustuella jos putket halutaan vetää ylöspäin. Kiinnitetään takapeltiin nastoilla. 5. Peitelevyt Toimii roiskesuojana mahdollisen vuodon sattuessa. 6. Kehys luukulla Kehyksen sivuissa olevat kiinnitysosat kiinnitetään kaapinsivujen hakasiin siipimutterien avulla. Voidaan myös asentaa seinään ilman kaappia. Lukko avaimella lisätarvikkeena. 7. Nastat Käytetään asennustuen ja yläosan kiinnitykseen takaosaan. Mahdollistaa tukevan asennuksen. HYVÄ MUISTAA Kaapin huoltoluukkua ei saa sijoittaa märkätilaan 1. Vuotoputki kaapista vedetään paikkaan josta vuoto nopeasti huomataan ja jossa vesi ei aheuta vahinkoa. Vuotoputki leikataan vähintään 2 mm utanför tätskikt. 72

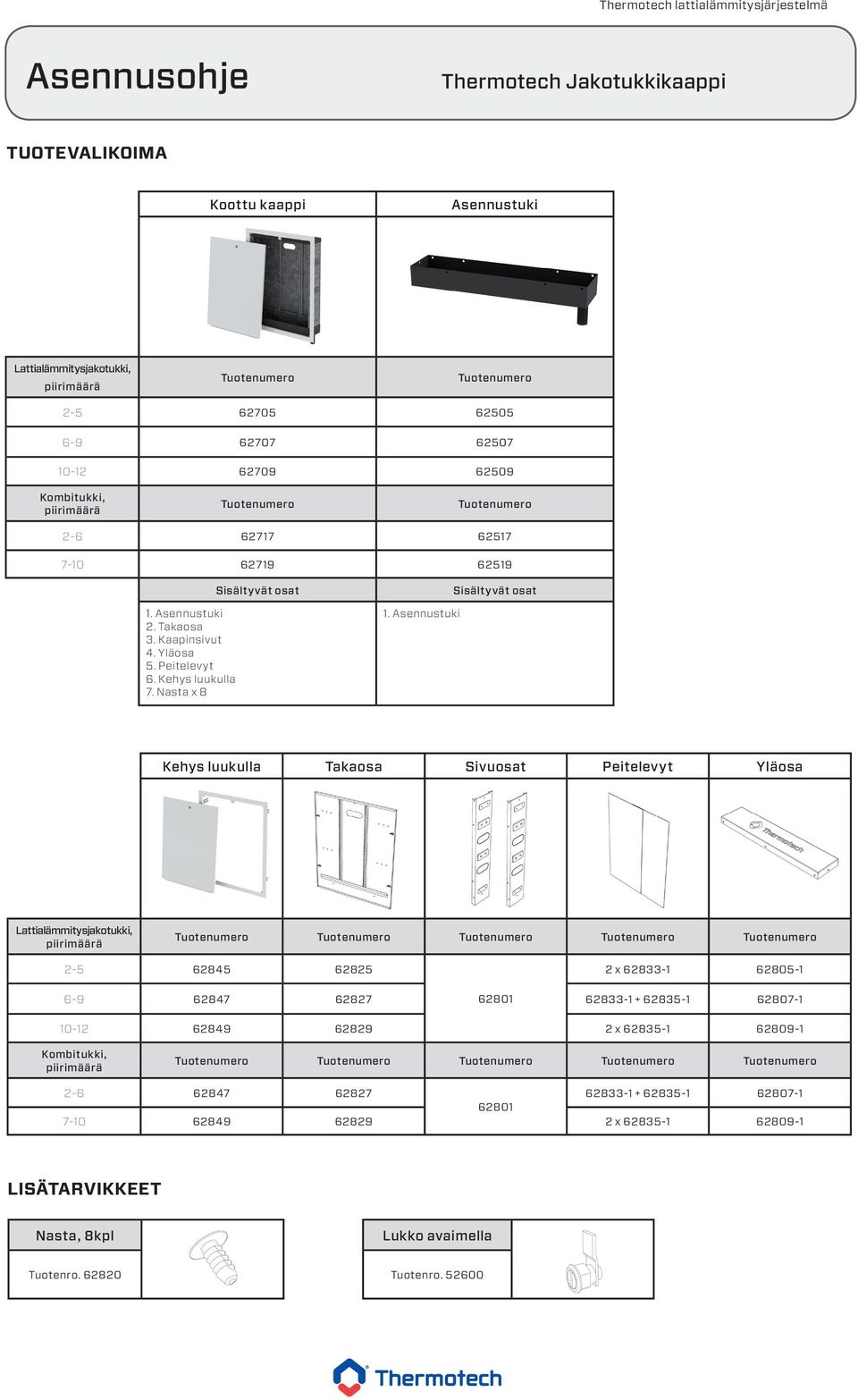

3 TUOTEVALIKOIMA Koottu kaappi Asennustuki Lattialämmitysjakotukki, piirimäärä Tuotenumero Tuotenumero Kombitukki, piirimäärä Tuotenumero Tuotenumero Asennustuki 2. Takaosa 3. Kaapinsivut 4. Yläosa 5. Peitelevyt 6. Kehys luukulla 7. Nasta x 8 Sisältyvät osat 1. Asennustuki Sisältyvät osat Kehys luukulla Takaosa Sivuosat Peitelevyt Yläosa Lattialämmitysjakotukki, piirimäärä Tuotenumero Tuotenumero Tuotenumero Tuotenumero Tuotenumero x x Kombitukki, piirimäärä Tuotenumero Tuotenumero Tuotenumero Tuotenumero Tuotenumero x LISÄTARVIKKEET Nasta, 8kpl Lukko avaimella Tuotenro Tuotenro

4 KAAPIN KASAUS Koska kaappi koostuu moduuleista on sen asennus helposti sovellettavissa paikan edellytyksiin. Alla ohjeet miten kaappi kootaan. 1. Paina takaosa kiinni asennustukeen. 2. Kiinnitä nastat esiporattuihin reikiin jotta takaosasta tulee vakaa. 3. Paina kaapin sivut asennustukeen ja tarkista että ruuvien reiät sivuosissa ja takaosassa osuvat kohdilleen. Kiinnitä sivuosat takaosaan siipimuttereilla. Kaapin sivut saadaan tukevaksi kiinnittämällä nastat asennustuen sivu ja etuosan esiporattuihin reikiin. A C 3. Kiinnitä yläosa vasten takaosaa ja sivuja ja kiinnitä nastoilla yläosan sivuihin, taka- ja etuosaan. A 74

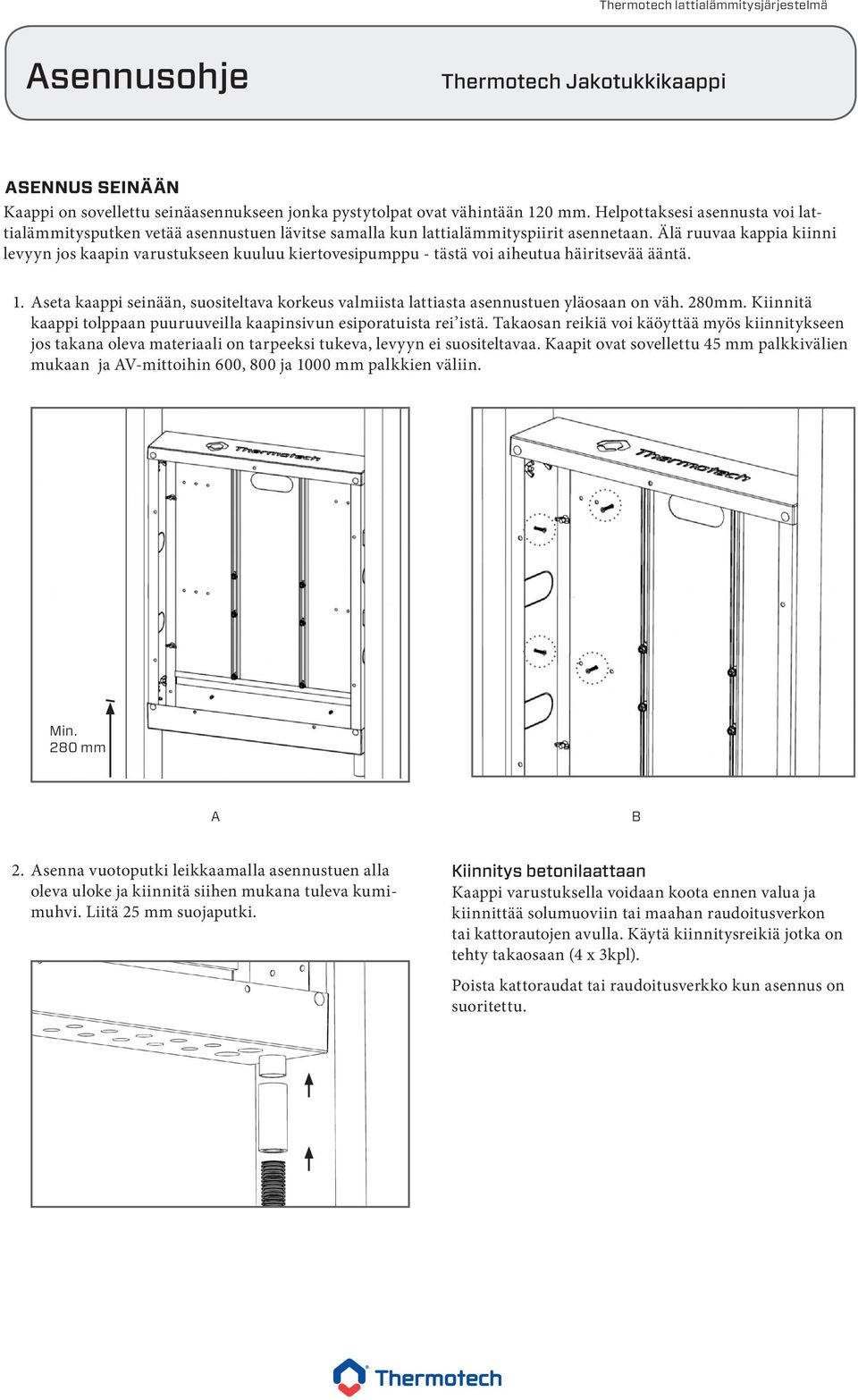

5 ASENNUS SEINÄÄN Kaappi on sovellettu seinäasennukseen jonka pystytolpat ovat vähintään 120 mm. Helpottaksesi asennusta voi lattialämmitysputken vetää asennustuen lävitse samalla kun lattialämmityspiirit asennetaan. Älä ruuvaa kappia kiinni levyyn jos kaapin varustukseen kuuluu kiertovesipumppu - tästä voi aiheutua häiritsevää ääntä. 1. Aseta kaappi seinään, suositeltava korkeus valmiista lattiasta asennustuen yläosaan on väh. 280mm. Kiinnitä kaappi tolppaan puuruuveilla kaapinsivun esiporatuista rei istä. Takaosan reikiä voi käöyttää myös kiinnitykseen jos takana oleva materiaali on tarpeeksi tukeva, levyyn ei suositeltavaa. Kaapit ovat sovellettu 45 mm palkkivälien mukaan ja AV-mittoihin 600, 800 ja 1000 mm palkkien väliin. Min. 280 mm A 2. Asenna vuotoputki leikkaamalla asennustuen alla Kiinnitys betonilaattaan oleva uloke ja kiinnitä siihen mukana tuleva kumimuhvi. Liitä 25 mm suojaputki. kiinnittää solumuoviin tai maahan raudoitusverkon Kaappi varustuksella voidaan koota ennen valua ja tai kattorautojen avulla. Käytä kiinnitysreikiä jotka on tehty takaosaan (4 x 3kpl). Poista kattoraudat tai raudoitusverkko kun asennus on suoritettu.

6 VARUSTUKSEN KIINNITYS Jakotukki on sovellettu Thermotech Lattialämmitysjakotukkille ja Kombitukille. Alla kuvaus miten varustukset kiinnitetään kaappiin. Vedä lattialämmitysputki asennustuen läpi piireittäin aina kun yksi on laitettu, tämä helpotta tekemään hyvännäköisen asennuksen. Käännä kombitukin ulostuloja syöttöputkelle kohti asennustuen läpivientejä. Kombitukki saadan tukevaksi ruuvaamalla kiskopidikkeen ala ja yläosassa olevia muttereita. Lattialämmitysjakotukki Lattialämmitysjakotukki kiinnitetään ruuvaamalla jakotukin konsolit kiskoihin jossa ruuvit. Sopiva kiinnityskorkeus kaappiin saadaan säätämällä konsolin alaosassa olevia reikiä samaan korkeuteen kun takaosan alaosassa olevat kiinnityspisteet. DIN-kiskon voi ruuvata kiinni kiskoihin. Käännä lattialämmitysjakotukin ulostuloja syöttöputkelle kohti asennustuen läpivientejä. Jakotukki saadan tukevaksi ruuvaamalla kiskopidikkeen ala ja yläosassa olevia muttereita. A Kombitukki Kiertovesipumppu käännetään 90 kun halutaan laittaa Kombitukki kaappiin, katso Kombitukki asennusohje. Johdotus Säätövarustuksen johdot voi vetää asennustuen kahden kumiläpiviennin lävitse. Konsolit ruuvataan kiinni Kombitukin mukana tuleviin adaptereihin. Tämän jälkeen adapterit ruuvataan kiinni kaapin kiskoihin. Katso kuva. DIN-kiskon voi ruuvata kiinni kiskoihin.

7 KEHYKSEN JA LUUKUN KIINNITYS Kehys luukulla voidaan kiinnittää joko kaapilla tai ilman. 5. Aseta luukku kehykseen. Aseta peitelevyt kaapin sisäpuolelle. Kiinnitä muovipääty vuotoputkeen. 1. Tee reikä kehykselle seinälevyyn ennen kun levy kiinnitetään. Mitat alla olevan taulukon mukaan. Mått enligt tabellen nedan. Reiän on oltava keskitettynä kaappiin. Reikä kehykselle Kaappi (leveys) Leveys, mm Korkeus, mm (540 mm) /62717 (740 mm) /62719 (940 mm) Kiinnitä vuotoputki sisäseinään seinäläpivientikaarella, seinäkiskolla ja kiinnityshakasella. vedä vuotoputki seinäpinnan lävitse ja katkaise putki vähintään 2 mm valmiin seinän ulkopuolelta. 3. Kiinnitä mukana tulevat hakaset kehyksen pidikkeisiin. 4. Kiinnitä kehys kaapiin haksilla ja siipimutterueklla jotka sijaitsevat kaapin sivuissa.

8 MITAT 120 Kaappi Mitta A mm 62707/ mm 62709/ mm Kehys luukulla Mitta Mitta C mm 530 mm mm 730 mm mm 930 mm , A C UNLESS OTHERWISE SPECIFIED: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: LINEAR: ANGULAR: CHK'D APPV'D MFG Q.A NAME FINISH: SIGNATURE DATE DRAWN Jens Edbladh MATERIAL: WEIGHT: Oikeudet muutoksiin ilman ennakkoilmoitusta pidätetään. Uusimmat versiot asennusohjeistamme löytyvät kotisivuiltamme Painovirhevarauksella. DEUR A REAK S EDGES
