Multiputket PE-RT Type 2 ja AluComposite

Transkriptio

1 TUOTEOMINAISUUDET Thermotech Multisystem PE-RT Type 2 on happidifuusiotiivis 5-kerroksinen PE-RT Type 2 (Dowlex 2388) putki. Happidiffuusiosuoja (EVOH) on sijoitettu putkiseinämän keskelle. Kaikki kerrokset sulatetaan yhteen adheesipolymeerien avulla. Thermotech Multisystem AluComposite on komposiittiputki jonka sisäkerros on PE-RT Type 2:ta (Dowlex 2388), keskellä alumiinikerros ja ulkokerros on PE-RT Type 2 (Dowlex 2388). Putki soveltuu jäähdytys-, lämmitys- ja on tyyppihyväksytty käyttövesijärjestelmiin (70/95 C, 10 bar). LAADUNVARMISTUS Thermotech MultiSystem on sovellettu Toimialasääntöihin Varmat Vesiasennukset Thermotech Multi putki järjestelmä on testattu ja hyväksytty Nordtest NT VVS 129 mukaan. Tavarantoimittaja takaa tuotteen toiminnan jos alan sääntöjä ja tuotteen asennusohjeita noudatetaan. Tyyp- Thermotech putkijärjestelmä Thermotech Multisystem PE-RT Type 2 pihyväksyntämerkki 0857 Thermotech putkijärjestelmä Thermotech Multisystem AluComposite Tyyppihyväksyntämerkki 0886 Tyyppihyväksyntä kattaa koko Thermotech putkijärjestelmän, ts. putket yhdessä liittimien kanssa. Thermotech Scandinavia Finland Mestarintie Tammisaari Puh info@thermotech.fi, Certifierad ISO 9001 ISO Thermotech Scandinavia AB:n toimintojärjestelmä laadulle ja ympäristölle joka kattaa ISO 9001 ja standardit.

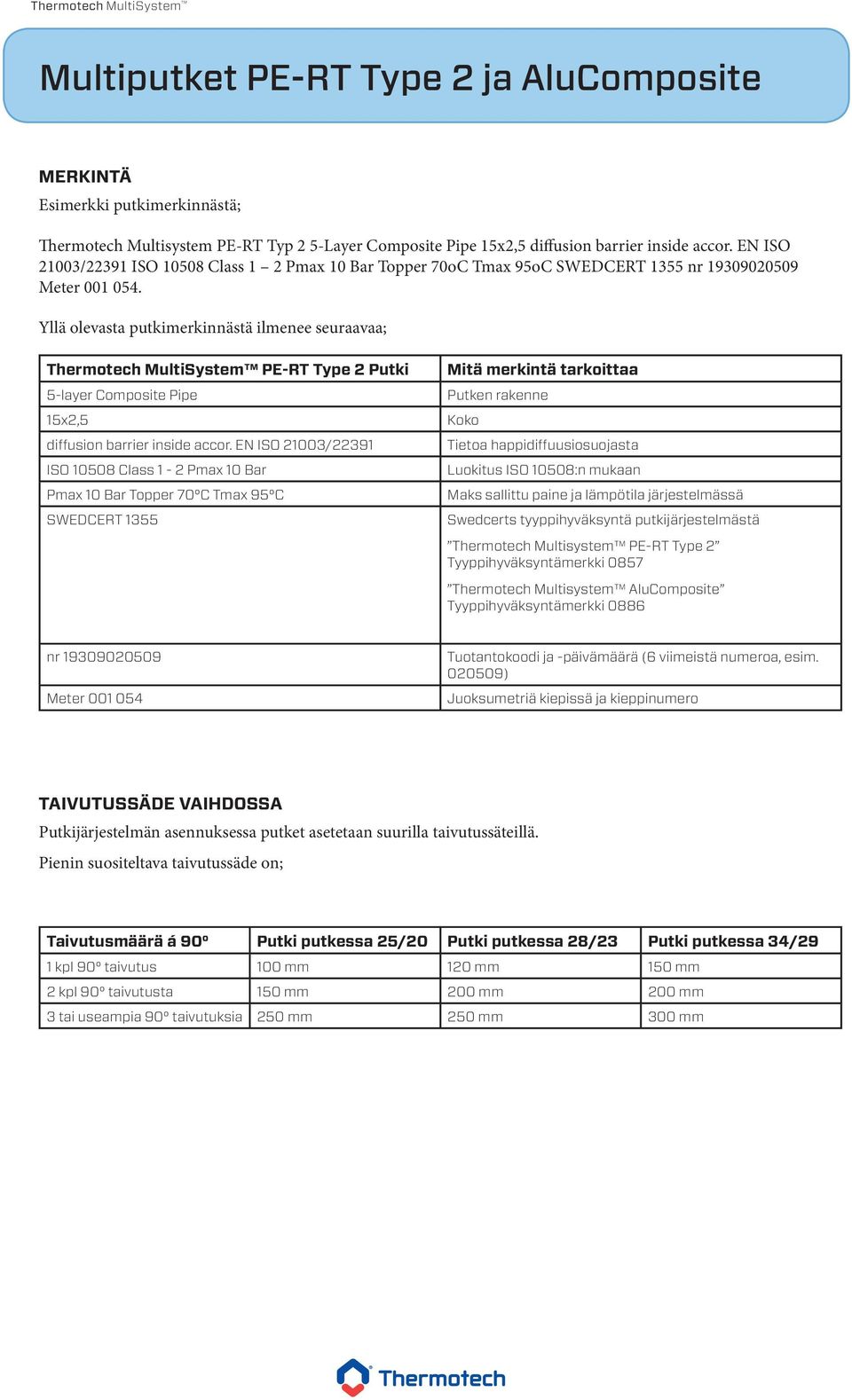

2 MERKINTÄ Esimerkki putkimerkinnästä; Thermotech Multisystem PE-RT Typ 2 5-Layer Composite Pipe 15x2,5 diffusion barrier inside accor. EN ISO 21003/22391 ISO Class 1 2 Pmax 10 Bar Topper 70oC Tmax 95oC SWEDCERT 1355 nr Meter Yllä olevasta putkimerkinnästä ilmenee seuraavaa; Thermotech MultiSystem PE-RT Type 2 Putki 5-layer Composite Pipe 15x2,5 Koko diffusion barrier inside accor. EN ISO 21003/22391 ISO Class 1-2 Pmax 10 Bar Pmax 10 Bar Topper 70 C Tmax 95 C SWEDCERT 1355 Mitä merkintä tarkoittaa Putken rakenne Tietoa happidiffuusiosuojasta Luokitus ISO 10508:n mukaan Maks sallittu paine ja lämpötila järjestelmässä Swedcerts tyyppihyväksyntä putkijärjestelmästä Thermotech Multisystem PE-RT Type 2 Tyyppihyväksyntämerkki 0857 Thermotech Multisystem AluComposite Tyyppihyväksyntämerkki 0886 nr Meter Tuotantokoodi ja -päivämäärä (6 viimeistä numeroa, esim ) Juoksumetriä kiepissä ja kieppinumero TAIVUTUSSÄDE VAIHDOSSA Putkijärjestelmän asennuksessa putket asetetaan suurilla taivutussäteillä. Pienin suositeltava taivutussäde on; Taivutusmäärä á 90 Putki putkessa 25/20 Putki putkessa 28/23 Putki putkessa 34/29 1 kpl 90 taivutus 100 mm 120 mm 150 mm 2 kpl 90 taivutusta 150 mm 200 mm 200 mm 3 tai useampia 90 taivutuksia 250 mm 250 mm 300 mm

3 PUTKEN ASENNUS Thermotech MultiSystem PE-RT Type 2 Putki putkessa käytetään piiloasennuksiin ja saumattomiin asennuksiin joissa on erillisiä vesipisteitä. Lämpimät ja kylmät johdot asennetaan erilleen jättäen vähintään 100 mm johtojen väliin riippumatta asennuspaikasta. Tämä jotta kylmän ja lämpimän veden lämpötilat eivät tasoittuisi. Poikkeuksia voi tehdä lyhyemmille matkoille esimerkiksi nousussa kaappiin, jakotukkiin tai kytkentälaitteeseen. Kompontenttien käyttö eri kytkentä- tai putkijärjestelmistä ei saa esiintyä. Muiden valmistamia hanakiinnikkeitä ja seinäläpivientilevyjä voi käyttää, mutta niiden on oltava hyväksyttyjä kyseiselle putkelle. Liittimen osat, jotka ovat yhteyksissä veden kanssa, on oltava sinkkikadonkestävää messinkiä. ASENNUS MAANVARAISEEN LAATTAAN Kylmävesiputki asennetaan soraan maanvaraisessa laatassa. Eriste Sorakerros On käytettävä putki-putkessa eristeellä kun kylmäettä lämminvesiputki asetetaan soraan. Lämpimän ja kylmän vesijohdon välinen etäisyys on oltava vähintään 100mm jos kylmä ja lämmin vesi asennetaan laatan eristeeseen tai eristeen päälle. Kylmien vesijohtojen on oltava eristetty (putki putkessa eristeellä) jos laatassa on lattialämmitys tai johtoja ei voida pitää erillään. ASENNUS PUURAKENTEESEEN Betoni Putkipidike Lämpimät ja kylmät johdot asennetaan puurakenteeseen erilleen jättäen vähintään 100 mm johtojen väliin. Eriste Sorakerros Lämminvesiputki voidaan jyrsiä ylimpään eristekerrokseen ja kiinnittää putkipidikkeillä tai metallilangalla raudoitusverkkoon AV 600 mm välein. Metallilankaa käytettäessä suojaputkeen on varottava putken vaurioittamista. Kun Multiputki asennetaan porattujen reikien läpi suositellaan putkien kiinnittämistä jokaiseen palkkiin kiinnityshakasilla AV 600, vähintään kuitenkin joka toiseen palkkiin (AV 1200). Putki kiinnitetään myös taivutuksen tulossa ja menossa. Putki kiinnitetään palkkiin kun putki asennetaan puurakenteeseen pituussuunnassa. Lämpimät ja kylmät vesijohdot asennetaan vähintään 100 mm välein toisistaan. Taivutustukea voi käyttää kytkennässä Multi Jakotukkikaappiin jossa tarvitaan pientä sädettä. Jäätymisriski on eliminoitava kun Multiputki asennetaan ullakon puurakenteeseen. Kylmä vesi asennetaan putki putkessa eristeellä jos puurakenteessa on lattialämmitys.

4 ESIMERKKI ASENNUKSESTA PUURAKENTEESEEN 1 2 Multiputken asennus palkkiin jossa poratut reiät putkelle Multiputken asennus sisäseinää vasten. 3 4 Multiputken asennus ulkoseinää vasten. Multiputken asennus katon alle. 5 6 Multiputken asennus katon alle kannatinkouruun. Multiputki AluComposite kiinnitys katon alle putkisiltaan.

5 OHJEITA LEGIONELLAN ESTÄMISEKSI RakMK D1 (2007) 2.2 Veden laatu Vesilaitteistoon ei saa yleensä kytkeä laitteita, jotka muuttavat veden mikrobiologista tai kemiallista laatua. Kylmävesijohdot on suunniteltava ja asennettava siten,ettei veden lämpötila niissä kohoa liikaa. Lämminvesilaitteisto on suunniteltava ja asennettavasiten, että veden lämpötila siinä on vähintään 55 C (RakMK D1 (2007) 2.2). SUOJA LEGIONELLAKASVUA VASTAAN Asennus Tulpattuja putken päitä ei saa esiintyä kylmä- tai lämminvesiputkissa. Seuraavat on tarkistettava: Lämpötila lämminvesivaraajassa tai puskurisäiliössä (väh. 60 C). Lämpöpumppujen lämminvesivaraajilla (joita ei voi lämmittää yli 60 C) on oltava turvatoiminto asetettu jotta varaaja kuumenee automaattisesti vähintään kerran viikossa. Ulosmenevän lämminveden lämpötilan joka menee järjestelmään (oltava väh. 55 C). Lämminvesikiertojärjestelmän paluuputken lämpötila (väh. 50 C). Kaikkien lämminvesikiertopiirien lämpötilat (väh. 50 C). Käyttämättömiä putken päitä ei saa esiintyä jakoputkissa Kylmä- ja lämminvesiputkia ei saa asentaa niin että ne ovat kosketuksissa toisiinsa. Tämä estää putkien välistä lämmönsiirtoa. Tämä on myös usein paloturvallisuusvaatimus puurakenneläpi vienneissä.. Kylmävesiputkia ei saa asettaa huoneeseen jossa korkea lämpötila. Koskee puurakennetta lattialämmityksellä tai seiniä, lattioita tai kattoja lämpi missä huoneissa kuten esim. saunoissa. Tiiveystarkastus Vesijärjestelmän tiiveystarkastuksen jälkeen on järjestelmä otettava käyttöön viimeistään noin seitsemän päivän kuluttua tai tyhjennettävä. Kauan paikalla oleva vesi lisää suuresti bakteerikasvun riskiä. Osittain täytetyt vesiputket voivat aiheuttaa korroosia kupariputkissa. Lämpötilatarkastus Lämpötilatarkastus on suoritettava ennenkun käyttövesijärjestelmä otetaan käyttöön. Lämminvesikierron säätöjen on oltava tehtyinä ennen lämpötilantarkastuksen suoritusta. Tarkastukset kirjataan.

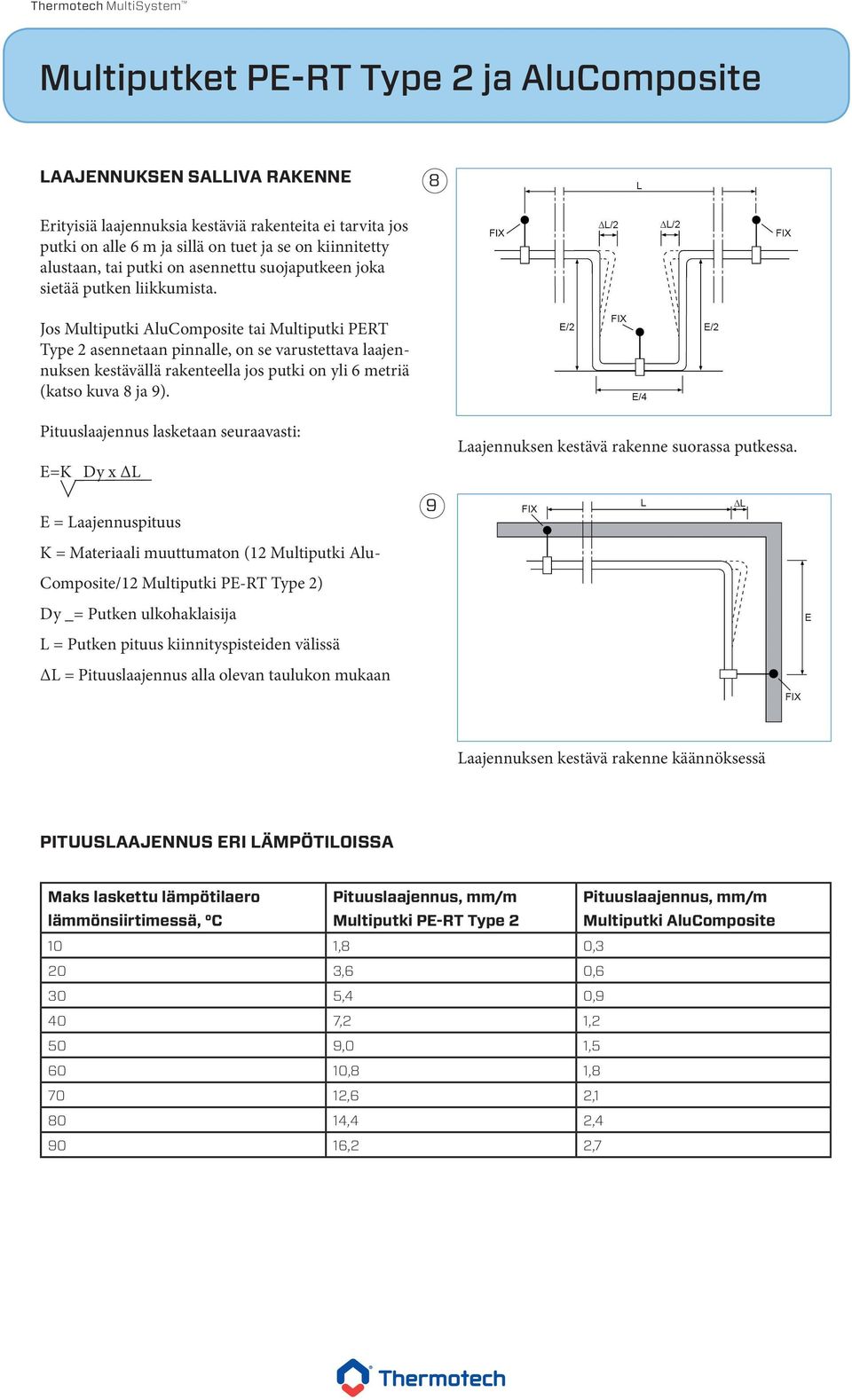

6 LAAJENNUKSEN SALLIVA RAKENNE 8 Erityisiä laajennuksia kestäviä rakenteita ei tarvita jos putki on alle 6 m ja sillä on tuet ja se on kiinnitetty alustaan, tai putki on asennettu suojaputkeen joka sietää putken liikkumista. Jos Multiputki AluComposite tai Multiputki PERT Type 2 asennetaan pinnalle, on se varustettava laajennuksen kestävällä rakenteella jos putki on yli 6 metriä (katso kuva 8 ja 9). Pituuslaajennus lasketaan seuraavasti: E=K Dy x L Laajennuksen kestävä rakenne suorassa putkessa. E = Laajennuspituus K = Materiaali muuttumaton (12 Multiputki Alu- Composite/12 Multiputki PE-RT Type 2) Dy _= Putken ulkohaklaisija L = Putken pituus kiinnityspisteiden välissä L = Pituuslaajennus alla olevan taulukon mukaan 9 Laajennuksen kestävä rakenne käännöksessä PITUUSLAAJENNUS ERI LÄMPÖTILOISSA Maks laskettu lämpötilaero lämmönsiirtimessä, C Pituuslaajennus, mm/m Multiputki PE-RT Type 2 Pituuslaajennus, mm/m Multiputki AluComposite 10 1,8 0,3 20 3,6 0,6 30 5,4 0,9 40 7,2 1,2 50 9,0 1, ,8 1, ,6 2, ,4 2, ,2 2,7
