1 Arto Suikka Betoniteollisuus ry Betonivalmisosarakentamisen uudet suunnittelu- ja toteutusohjeet

2 Uutta ja vanhaa Valmisosarakentaminen Suunnitteluprosessi Rakennejärjestelmät Talonrakentaminen Infrarakentaminen Rakentamisprosessi Ympäristöominaisuudet Valmistajat Referenssejä Elementtirakentamisen historia Normit ja standardit Suunnittelun ohjaus Suunnitteluasiakirjat Tuoteosakauppa Mallintava suunnittelu Mallipiirustukset Elementtityöselostus Suunnitteluohjelmat Esimerkkitietomallit Asuinrakennukset Toimisto- ja liikerakennukset Teollisuus- ja varastorakennukset Pysäköintilaitokset Maatalousrakennukset Runkorakenteet Palonkesto Ääneneristys Elementtitunnukset Suositusjännevälit Perustukset ja väestönsuojat Pilarit Palkit Seinät Laatat Liittorakenteet Portaat Hissikuilut Hormit ja kylpyhuoneet Kantokykykäyrät Taulukkomitoitus Mastopilarit Arto Suikka Betoniteollisuus ry Teoria Rakenteen valinta Detaljit

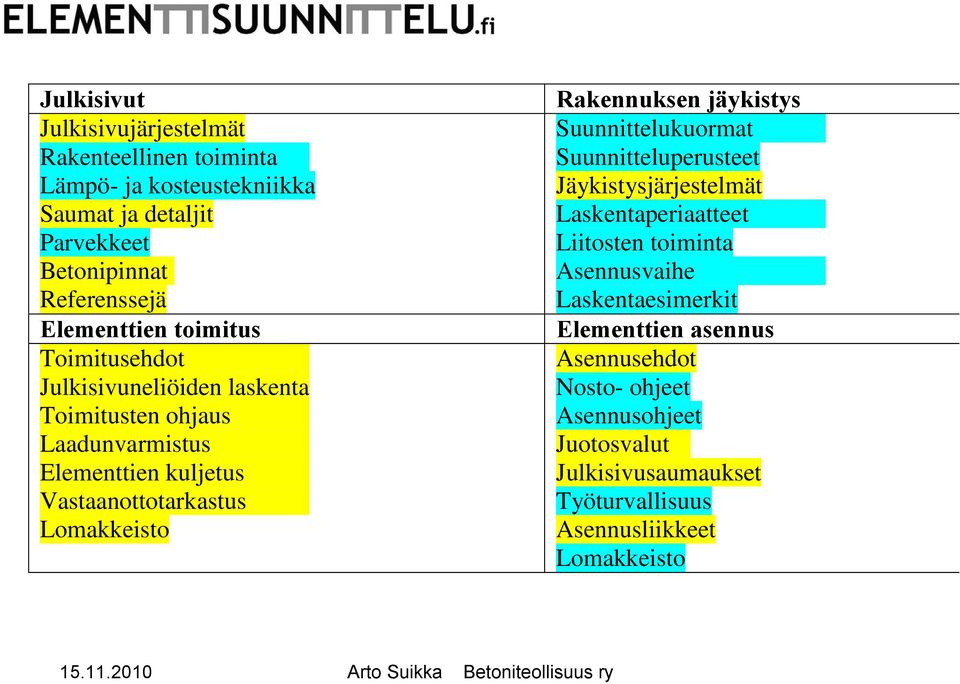

3 Julkisivut Julkisivujärjestelmät Rakenteellinen toiminta Lämpö- ja kosteustekniikka Saumat ja detaljit Parvekkeet Betonipinnat Referenssejä Elementtien toimitus Toimitusehdot Julkisivuneliöiden laskenta Toimitusten ohjaus Laadunvarmistus Elementtien kuljetus Vastaanottotarkastus Lomakkeisto Rakennuksen jäykistys Suunnittelukuormat Suunnitteluperusteet Jäykistysjärjestelmät Laskentaperiaatteet Liitosten toiminta Asennusvaihe Laskentaesimerkit Elementtien asennus Asennusehdot Nosto- ohjeet Asennusohjeet Juotosvalut Julkisivusaumaukset Työturvallisuus Asennusliikkeet Lomakkeisto Arto Suikka Betoniteollisuus ry

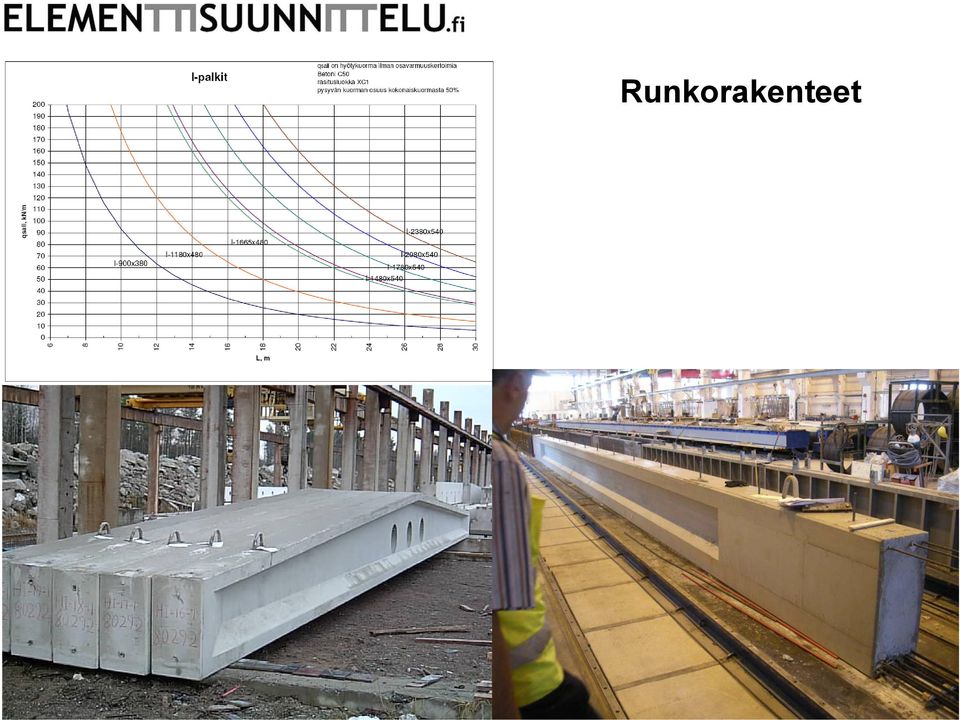

4 Arto Suikka Betoniteollisuus ry Runkorakenteet

5 Arto Suikka Betoniteollisuus ry

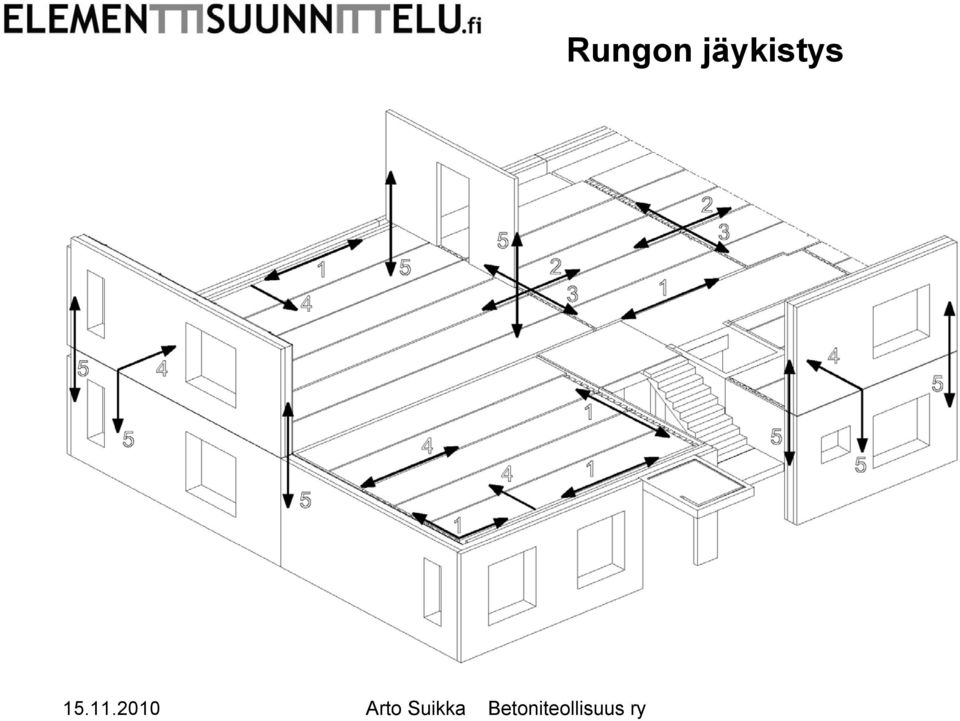

6 Arto Suikka Betoniteollisuus ry Rungon jäykistys

7 Toimistotalo-esimerkki Arto Suikka Betoniteollisuus ry

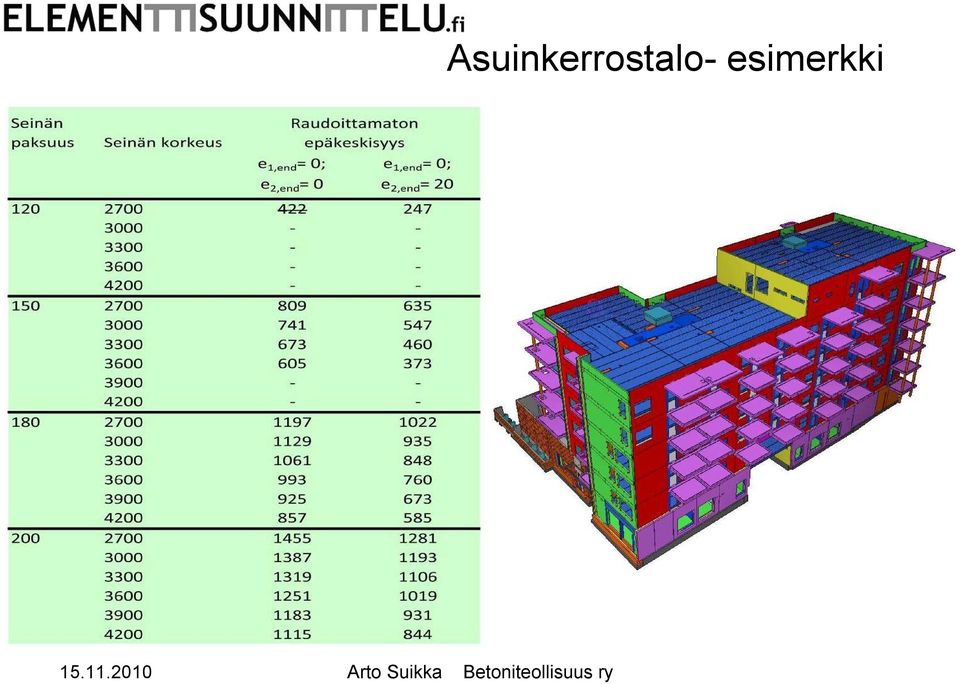

8 Arto Suikka Betoniteollisuus ry Asuinkerrostalo- esimerkki

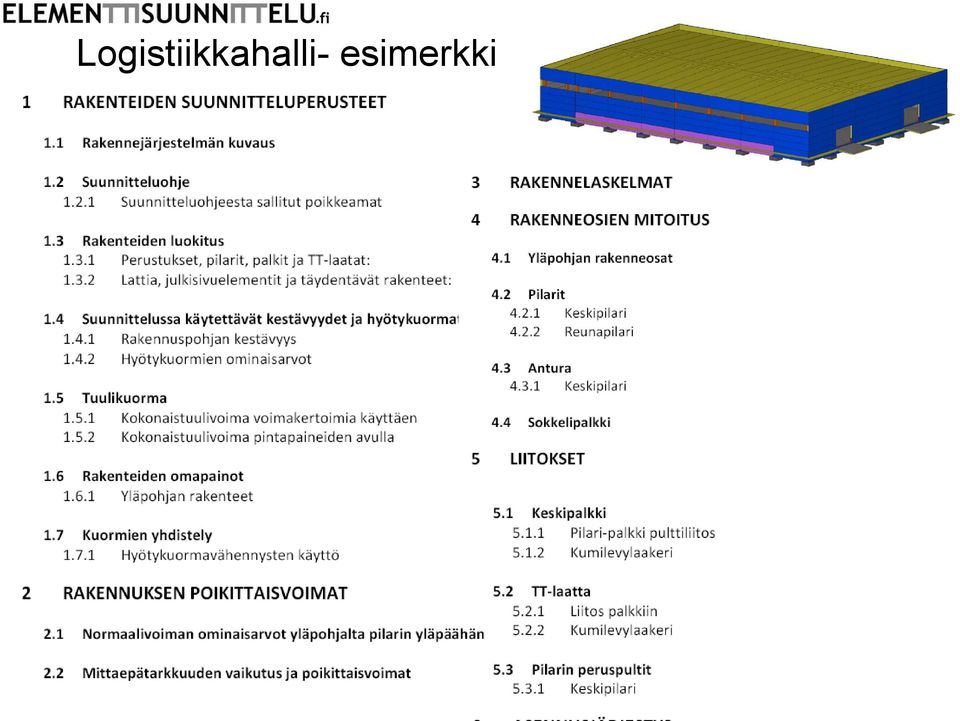

9 Logistiikkahalli- esimerkki Arto Suikka Betoniteollisuus ry

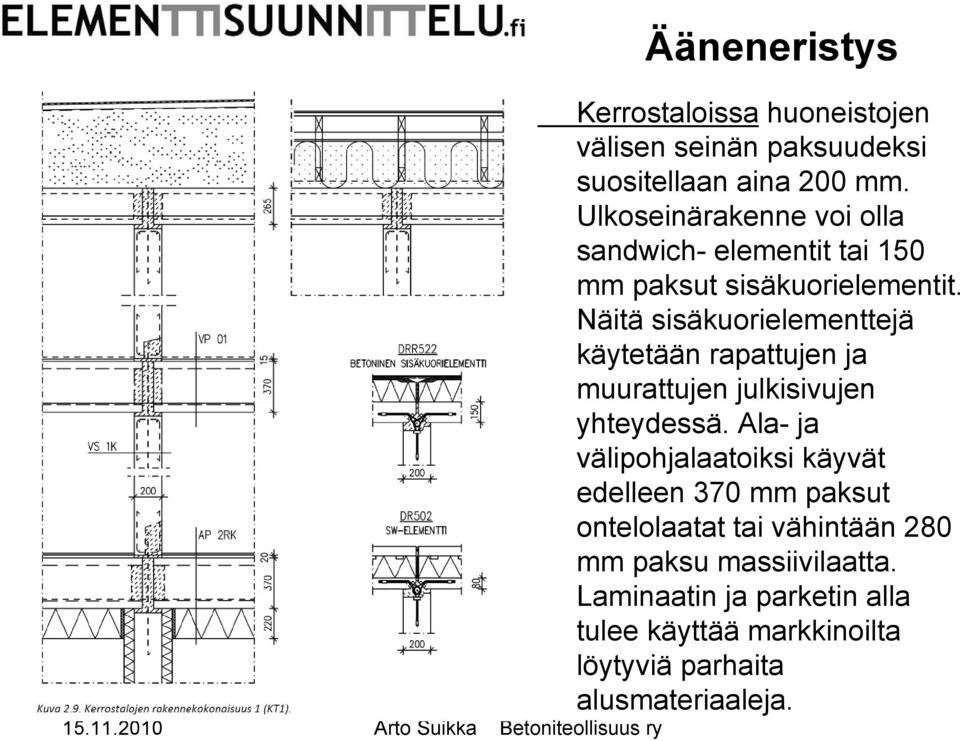

10 Arto Suikka Betoniteollisuus ry Ääneneristys Kerrostaloissa huoneistojen välisen seinän paksuudeksi suositellaan aina 200 mm. Ulkoseinärakenne voi olla sandwich- elementit tai 150 mm paksut sisäkuorielementit. Näitä sisäkuorielementtejä käytetään rapattujen ja muurattujen julkisivujen yhteydessä. Ala- ja välipohjalaatoiksi käyvät edelleen 370 mm paksut ontelolaatat tai vähintään 280 mm paksu massiivilaatta. Laminaatin ja parketin alla tulee käyttää markkinoilta löytyviä parhaita alusmateriaaleja.

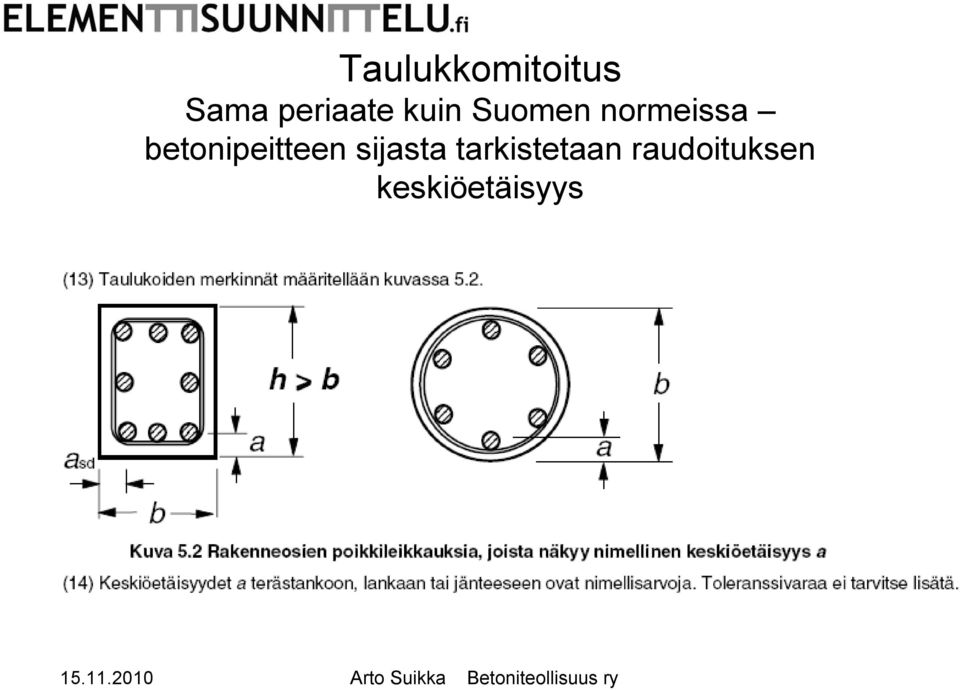

11 Taulukkomitoitus Sama periaate kuin Suomen normeissa betonipeitteen sijasta tarkistetaan raudoituksen keskiöetäisyys Arto Suikka Betoniteollisuus ry

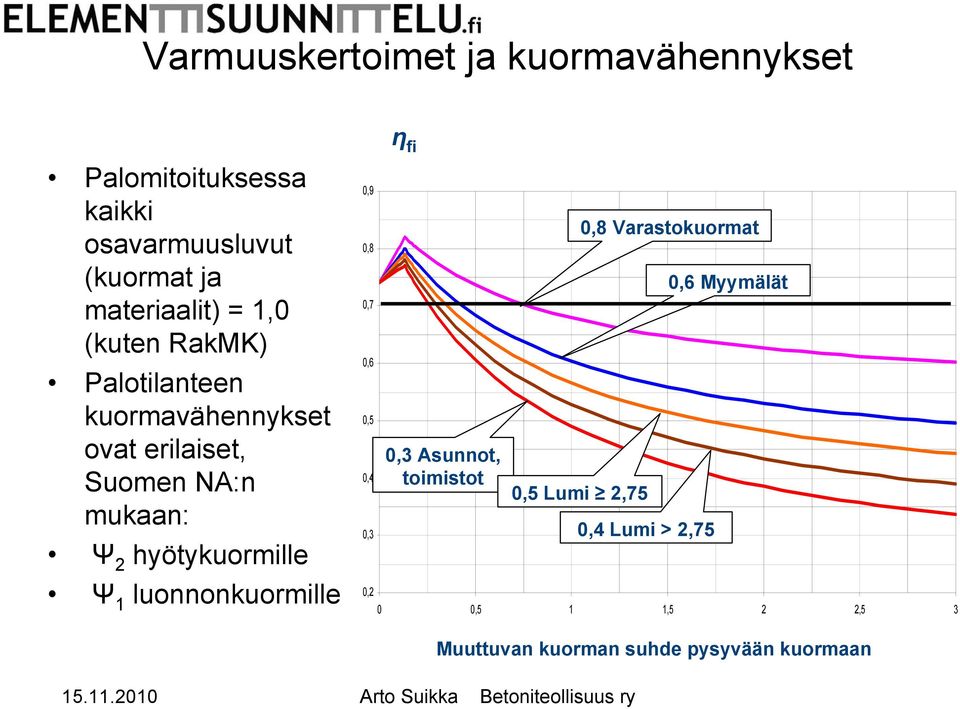

12 Varmuuskertoimet ja kuormavähennykset η fi Palomitoituksessa kaikki osavarmuusluvut (kuormat ja materiaalit) = 1,0 (kuten RakMK) Palotilanteen kuormavähennykset ovat erilaiset, Suomen NA:n mukaan: Ψ 2 hyötykuormille Ψ 1 luonnonkuormille 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,3 Asunnot, toimistot 0,5 Lumi 2,75 0,8 Varastokuormat 0,4 Lumi > 2,75 0,6 Myymälät 0,2 0 0,5 1 1,5 2 2, Arto Suikka Betoniteollisuus ry Muuttuvan kuorman suhde pysyvään kuormaan

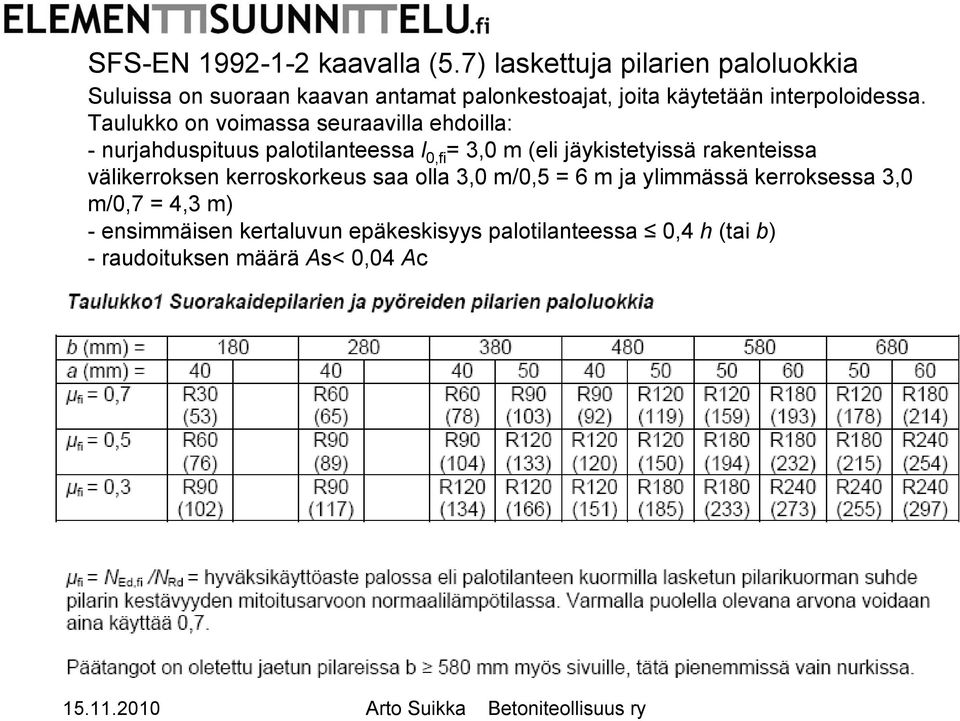

13 SFS-EN kaavalla (5.7) laskettuja pilarien paloluokkia Suluissa on suoraan kaavan antamat palonkestoajat, joita käytetään interpoloidessa. Taulukko on voimassa seuraavilla ehdoilla: - nurjahduspituus palotilanteessa l 0,fi = 3,0 m (eli jäykistetyissä rakenteissa välikerroksen kerroskorkeus saa olla 3,0 m/0,5 = 6 m ja ylimmässä kerroksessa 3,0 m/0,7 = 4,3 m) - ensimmäisen kertaluvun epäkeskisyys palotilanteessa 0,4 h (tai b) - raudoituksen määrä As< 0,04 Ac Arto Suikka Betoniteollisuus ry

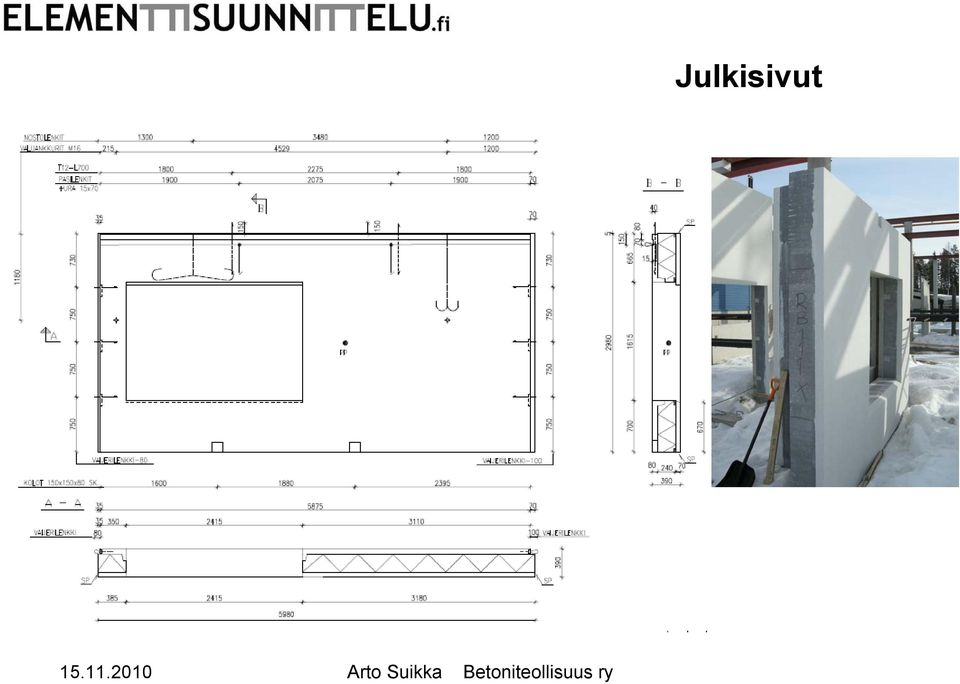

14 Arto Suikka Betoniteollisuus ry Julkisivut

15 Seinän eristepaksuudet 2010 Betonikeskus ry Sandwich, sisäkuori 80 mm, ulkokuori 70 mm Eriste Huom. λdesign oletusansastus suosituseristepaksuus U- arvo 2) [W/mK] [mm] mineraalivilla karmileveys 210 mm 0,037 diag.ansas k ) 0,17 mineraalivilla 0,036 diag.ansas k ) 0,16 mineraalivilla 0,036 diag.ansas k ) 0,15 EPS urittamaton 0,036 pistokas 4 kpl /m ,15 EPS urittamaton 0,031 diag.ansas k ,17 EPS 0,031 pistokas 4 kpl /m ,17 PUR/PIR karmileveys 170mm 0,026 pistokas 4 kpl /m ,17 PUR/PIR 0,024 diag.ansas k ,17 PUR/PIR 0,024 pistokas 4 kpl /m ,16 Eriytetty betonijulkisivu, Sisäkuori 120 mm Eriste Rakenneratkaisu λ Design kiinnikkeet tuuletettu lievästi [W/mK] rakenne tuuletettu mineraalivilla kova eriste 0,036 kiinnike 4kpl/m ) 0,17 0,16 vuorivilla eriste+tuulensuojavilla 30 mm, karmileveys 210 0,036; 0,034(ts) kiinnike 4kpl/m ,16 0,16 lasivilla eriste+tuulensuojavilla 30mm 0,035; 0,031(ts) kiinnike 4kpl/m ,16 0,16 EPS eriste+ lasikuitukangas eriste+ lasikuitukangas, 0,036 kiinnike 4kpl/m ,17 0,16 EPS karmileveys 210 mm eriste+alu-pinta, 0,031 kiinnike 4kpl/m ,17 0,17 PUR/PIR karmileveys 170 mm 0,024 kiinnike 4kpl/m ,16 0, Arto Suikka Betoniteollisuus ry

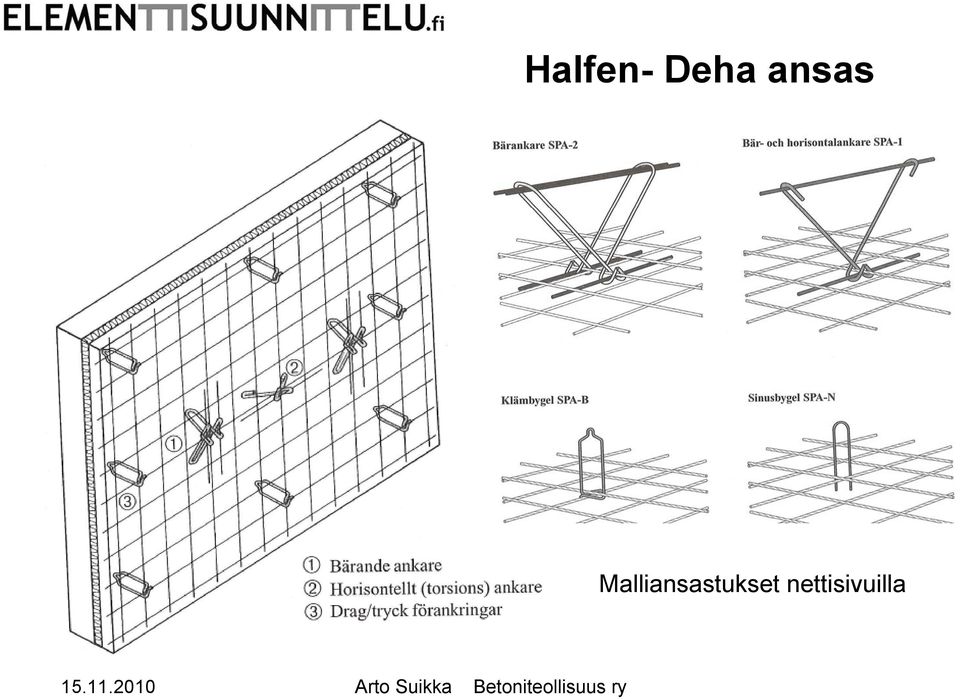

16 Halfen- Deha ansas Malliansastukset nettisivuilla Arto Suikka Betoniteollisuus ry

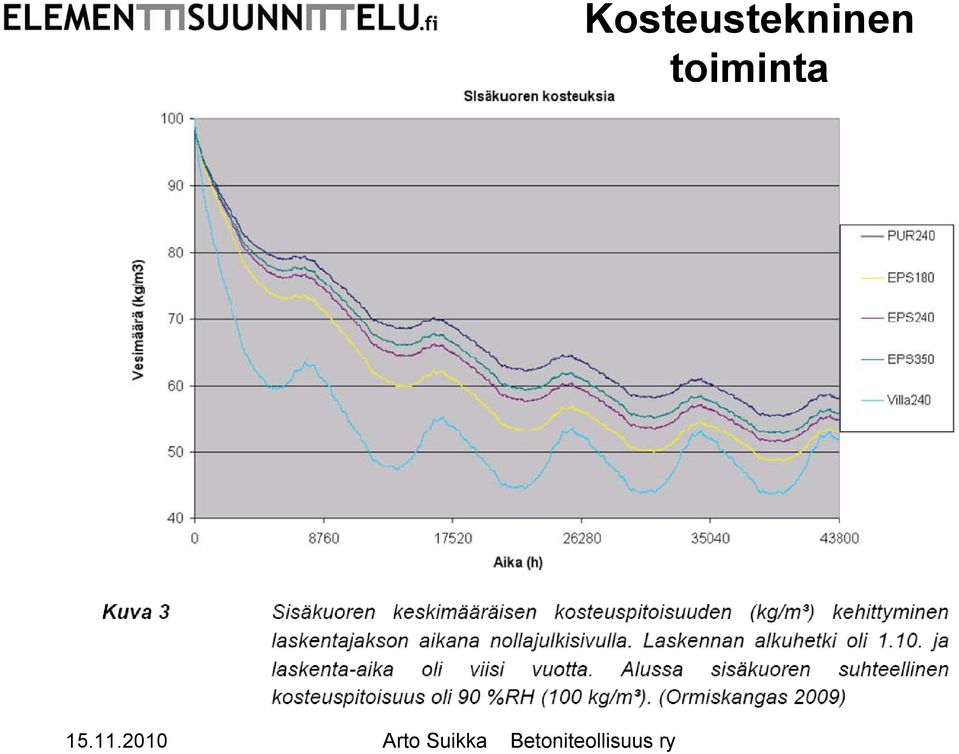

17 Arto Suikka Betoniteollisuus ry Kosteustekninen toiminta

18 Arto Suikka Betoniteollisuus ry Ikkunadetaljit

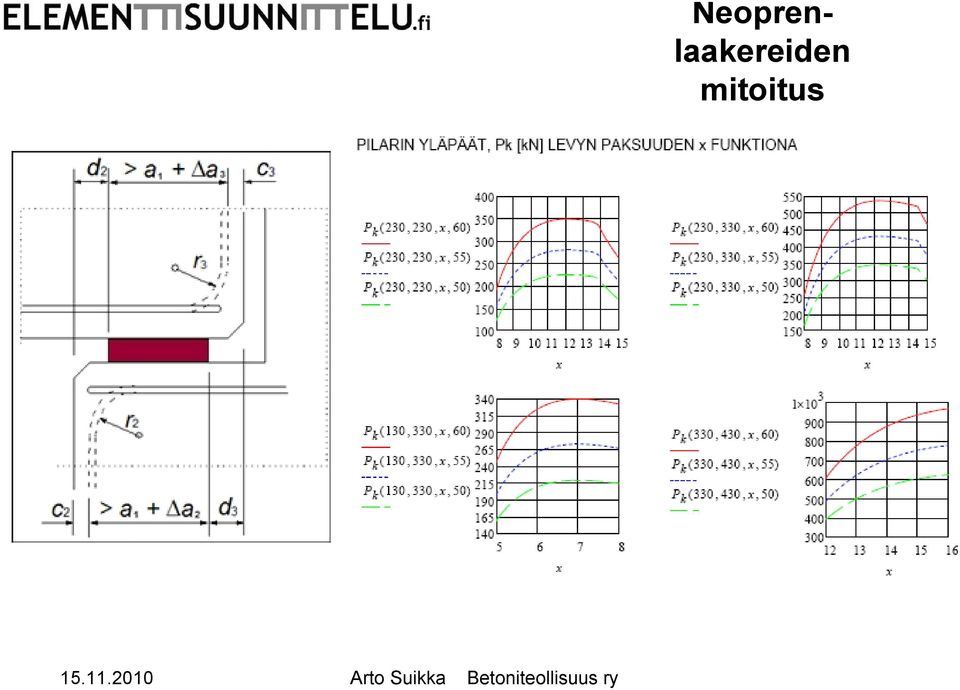

19 Arto Suikka Betoniteollisuus ry Neoprenlaakereiden mitoitus

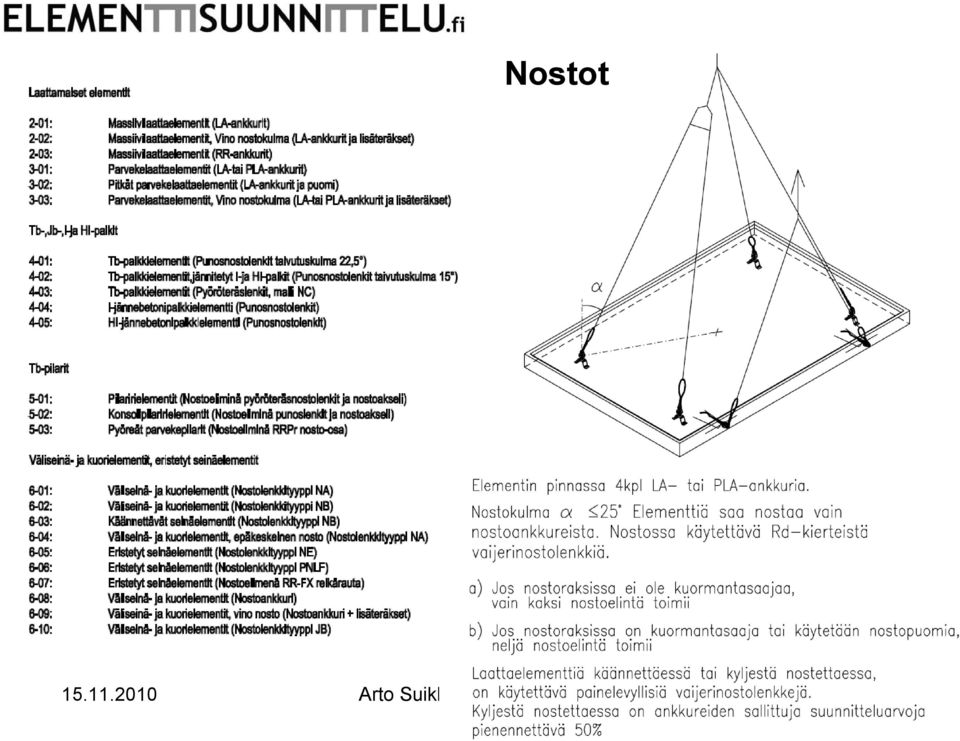

20 Arto Suikka Betoniteollisuus ry Nostot Laatan 4-pistenosto

21 Asennussuunnitelma 1. Kohdetiedot 2. Rakenteet 3. Rungon asennusaikainen vakavuus ja tuennat 4. Mittatarkkuus ja liitokset 5. Pätevyydet ja valvonta 6. Poikkeamien ja muutosten käsittely 7. Työturvallisuus 8. Nostokoneet ja laitteet 9. Vastaanotto ja välivarastointi 10.Asennusjärjestys 11. Mittaustyöt 12. Elementtien lopulliset kiinnitykset Liitteet Arto Suikka Betoniteollisuus ry

22 Asennuslomakkeisto Asennustyön aloituskokous Asennustyön turvallisuusriskien luokittelu Työntekijän perehdyttäminen työmaahan Asennussuunnitelma Asennuspäiväkirja Asentajien työturvallisuusohje Asennuspäiväkirja Arto Suikka Betoniteollisuus ry
