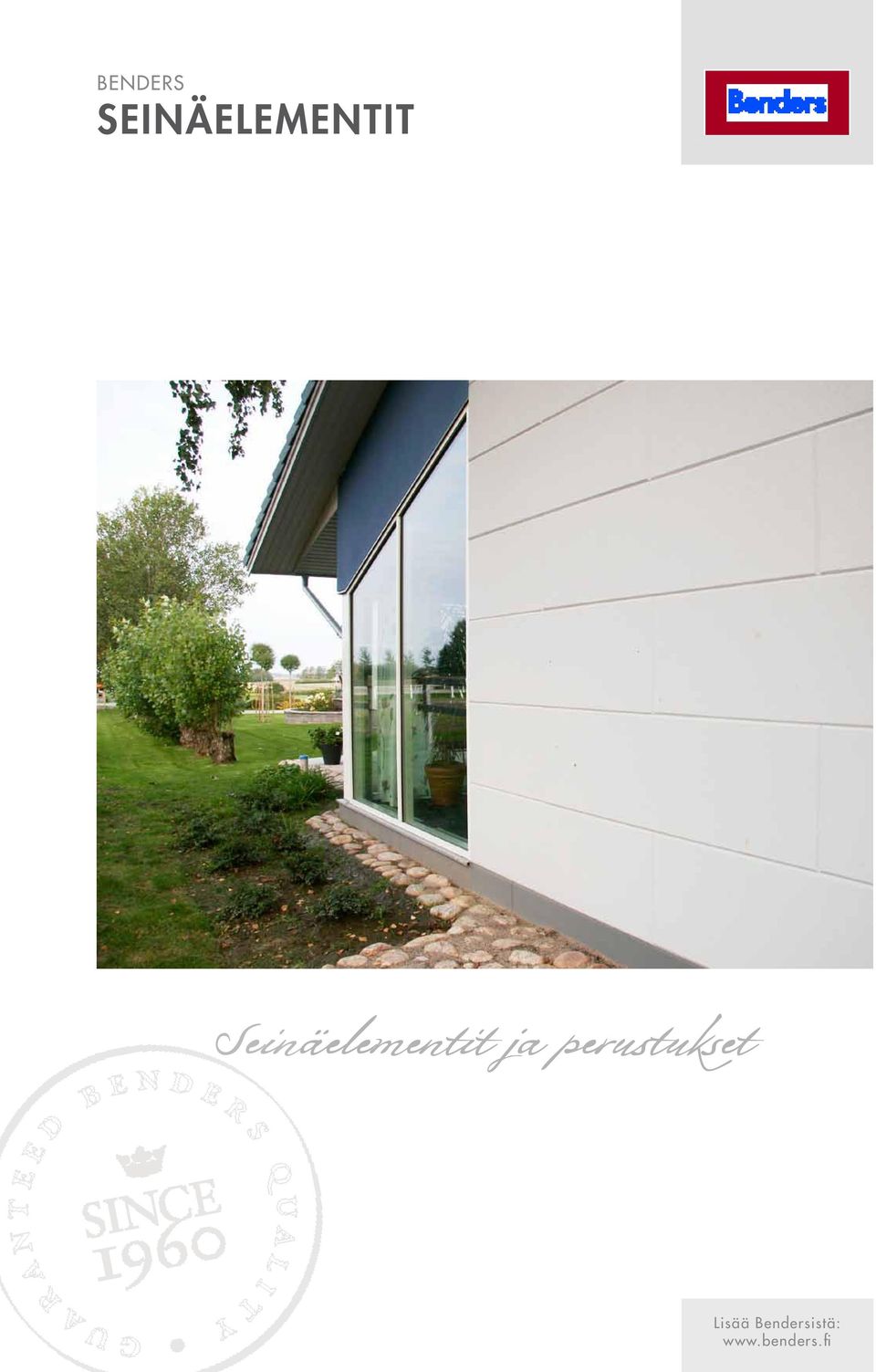

1 BENDERS seinäelementit Seinäelementit ja perustukset Lisää Bendersistä:

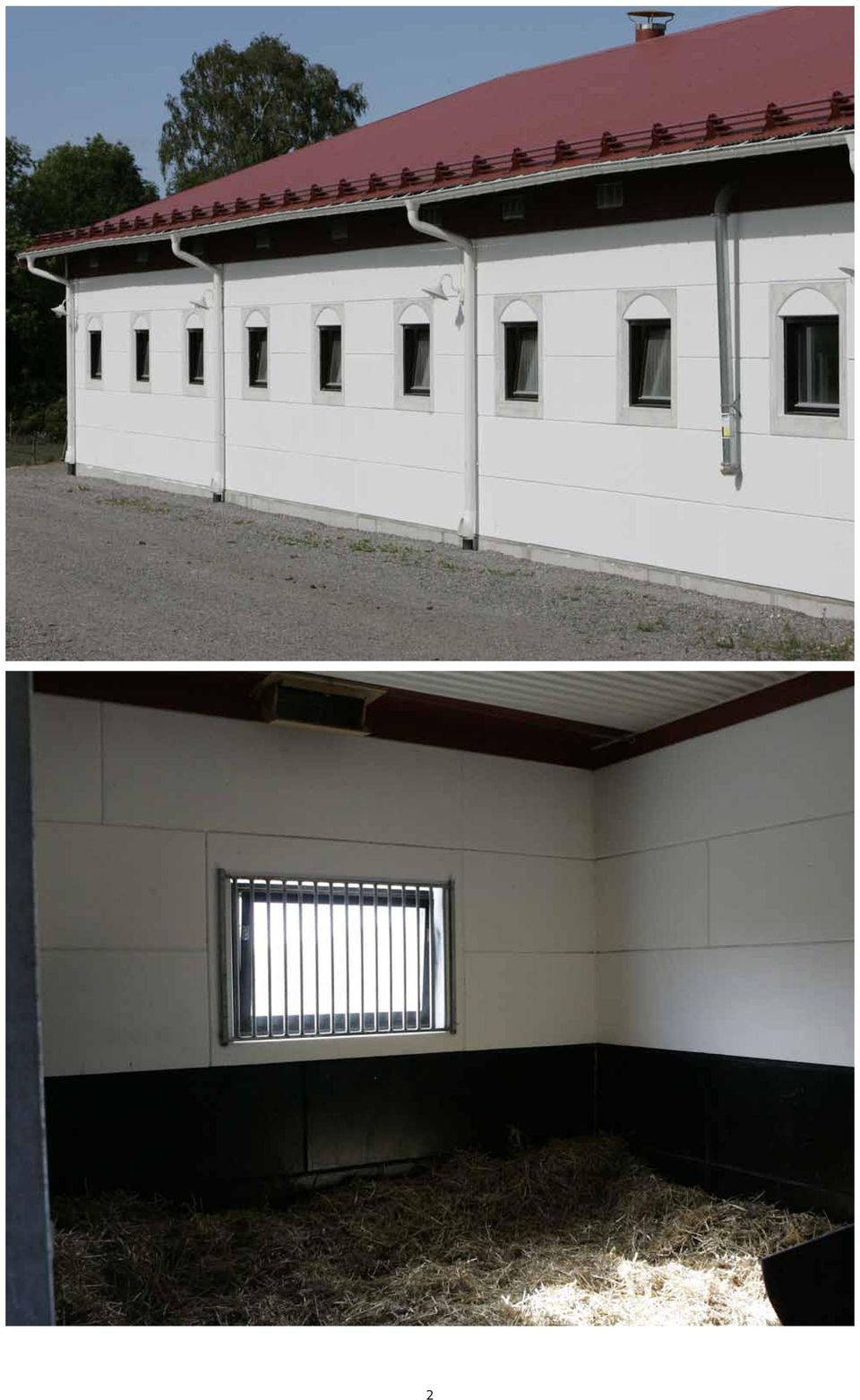

2 2

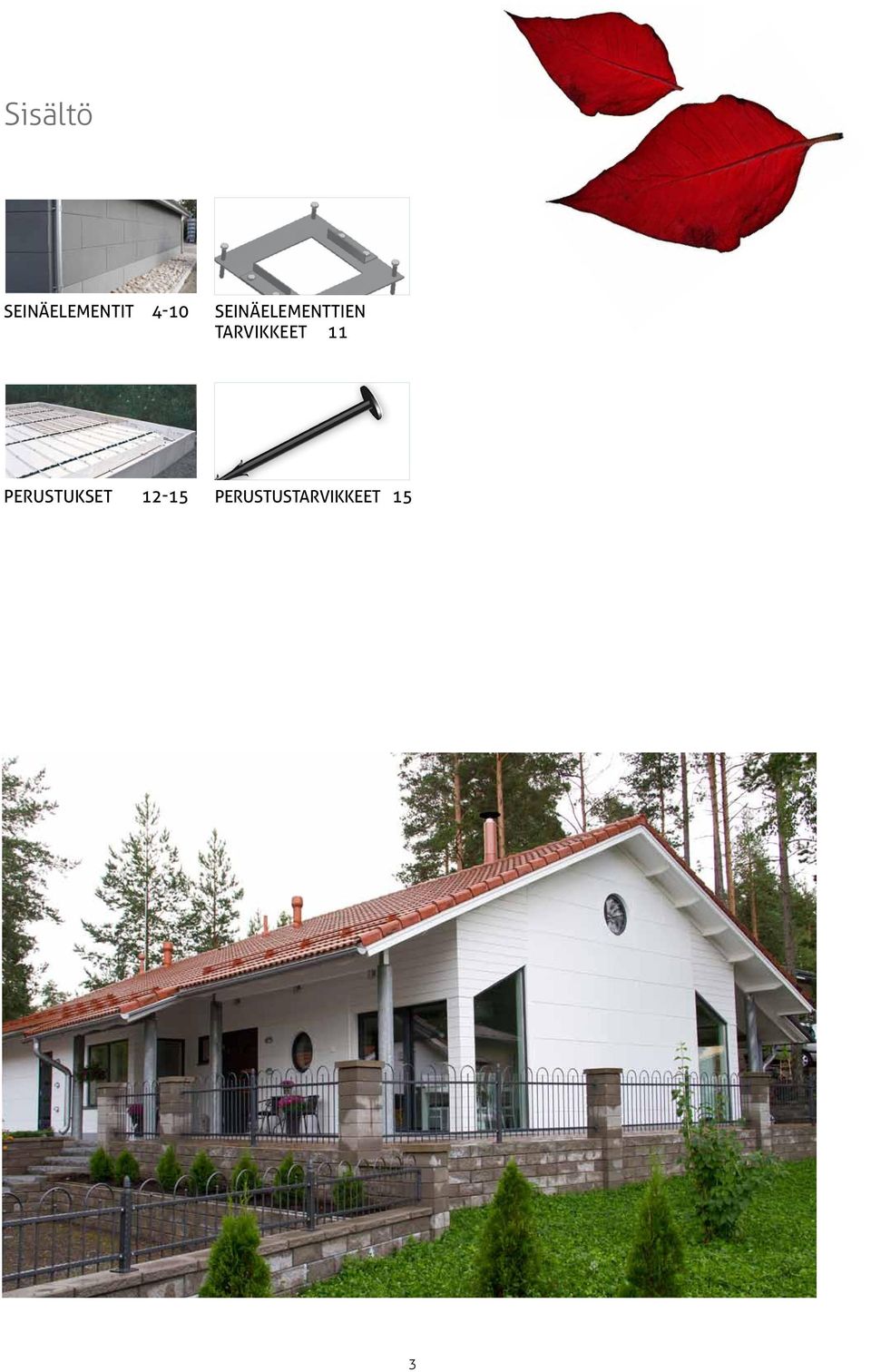

3 Sisältö Seinäelementit 4-10 Seinäelementtien tarvikkeet 11 Perustukset Perustustarvikkeet 15 3

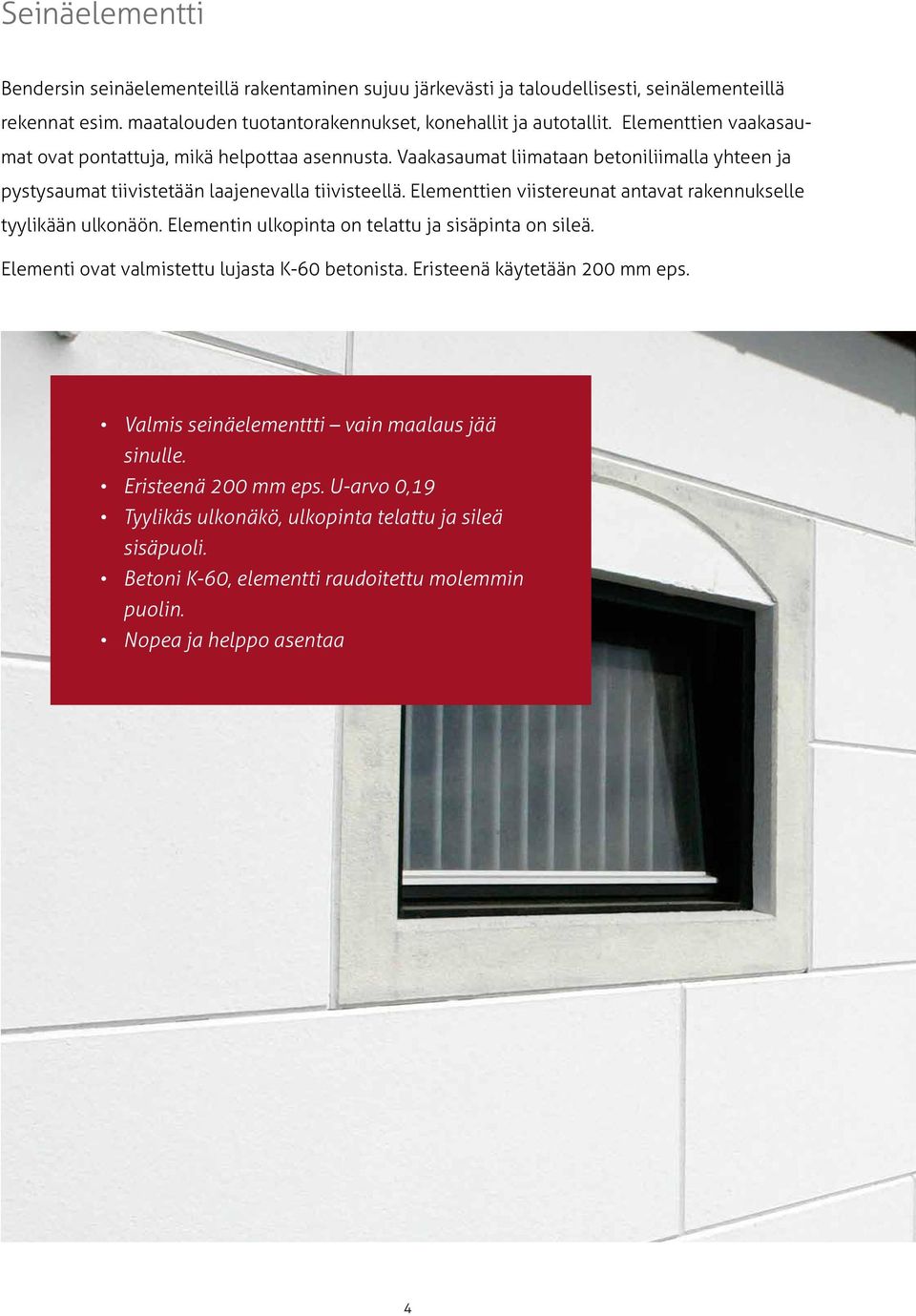

4 Seinäelementti Bendersin seinäelementeillä rakentaminen sujuu järkevästi ja taloudellisesti, seinälementeillä rekennat esim. maatalouden tuotantorakennukset, konehallit ja autotallit. Elementtien vaakasaumat ovat pontattuja, mikä helpottaa asennusta. Vaakasaumat liimataan betoniliimalla yhteen ja pystysaumat tiivistetään laajenevalla tiivisteellä. Elementtien viistereunat antavat rakennukselle tyylikään ulkonäön. Elementin ulkopinta on telattu ja sisäpinta on sileä. Elementi ovat valmistettu lujasta K-60 betonista. Eristeenä käytetään 200 mm eps. Valmis seinäelementtti vain maalaus jää sinulle. Eristeenä 200 mm eps. U-arvo 0,19 Tyylikäs ulkonäkö, ulkopinta telattu ja sileä sisäpuoli. Betoni K-60, elementti raudoitettu molemmin puolin. Nopea ja helppo asentaa 4

Elementtien viistereunat antavat rakennukselle tyylikään ulkonäön. Elementin ulkopinta on telattu ja sisäpinta on sileä. Elementi ovat valmistettu lujasta K-60 betonista.

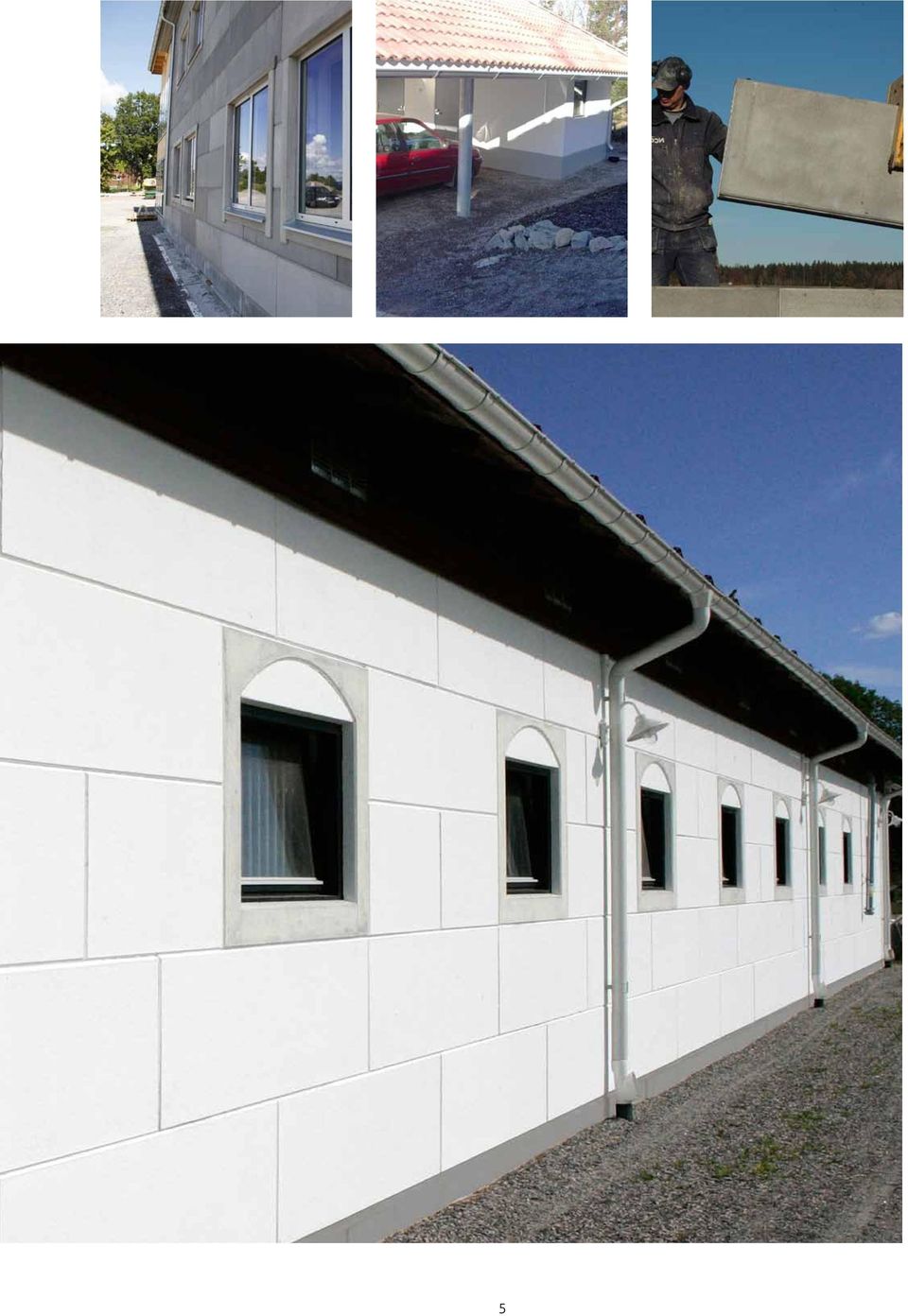

5 5

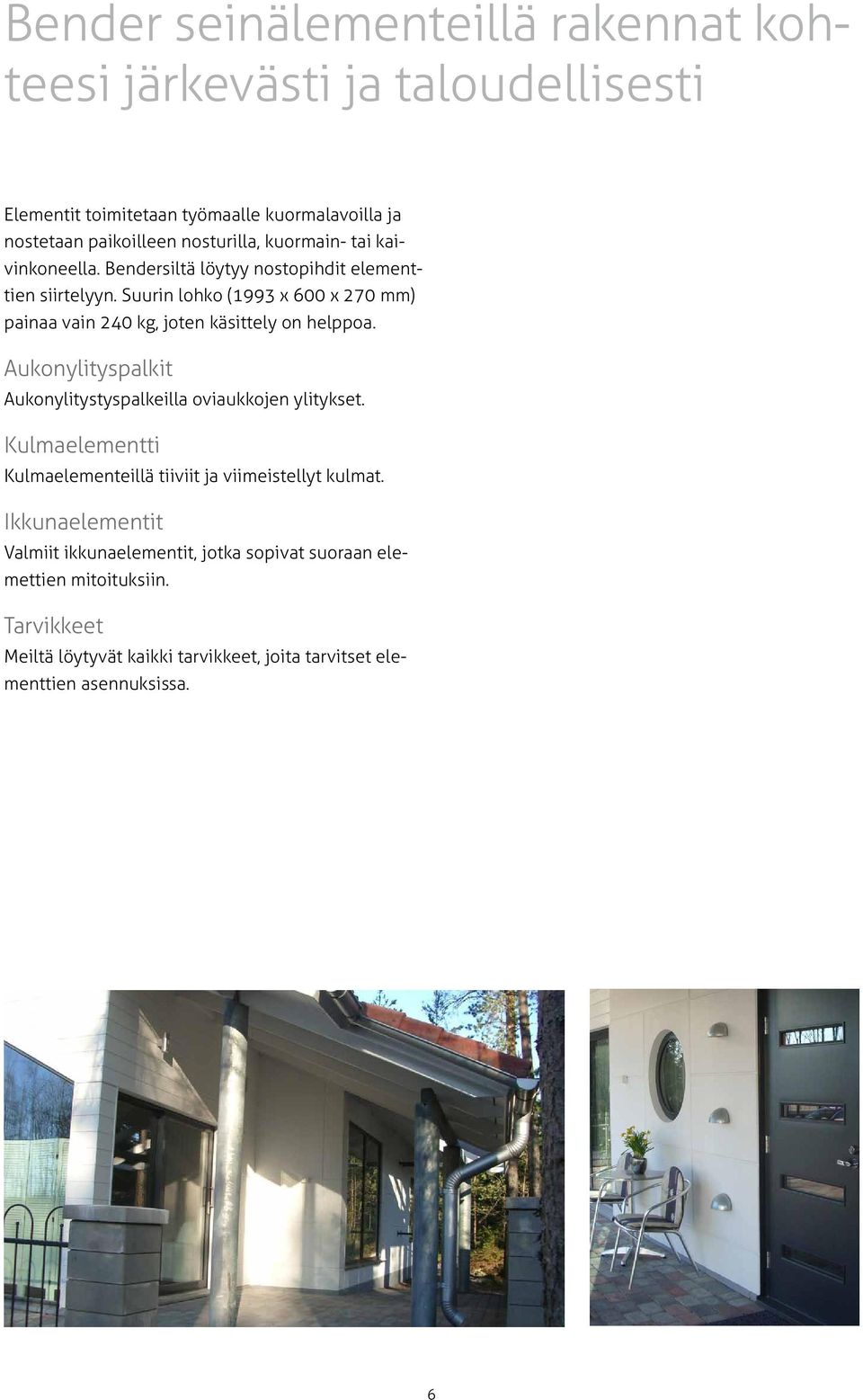

6 Bender seinälementeillä rakennat kohteesi järkevästi ja taloudellisesti Elementit toimitetaan työmaalle kuormalavoilla ja nostetaan paikoilleen nosturilla, kuormain- tai kaivinkoneella. Bendersiltä löytyy nostopihdit elementtien siirtelyyn. Suurin lohko (1993 x 600 x 270 mm) painaa vain 240 kg, joten käsittely on helppoa. Aukonylityspalkit Aukonylitystyspalkeilla oviaukkojen ylitykset. Kulmaelementti Kulmaelementeillä tiiviit ja viimeistellyt kulmat. Ikkunaelementit Valmiit ikkunaelementit, jotka sopivat suoraan elemettien mitoituksiin. Tarvikkeet Meiltä löytyvät kaikki tarvikkeet, joita tarvitset elementtien asennuksissa. 6

Suurin lohko (1993 x 600 x 270 mm) painaa vain 240 kg, joten käsittely on helppoa. Aukonylityspalkit Aukonylitystyspalkeilla oviaukkojen ylitykset.

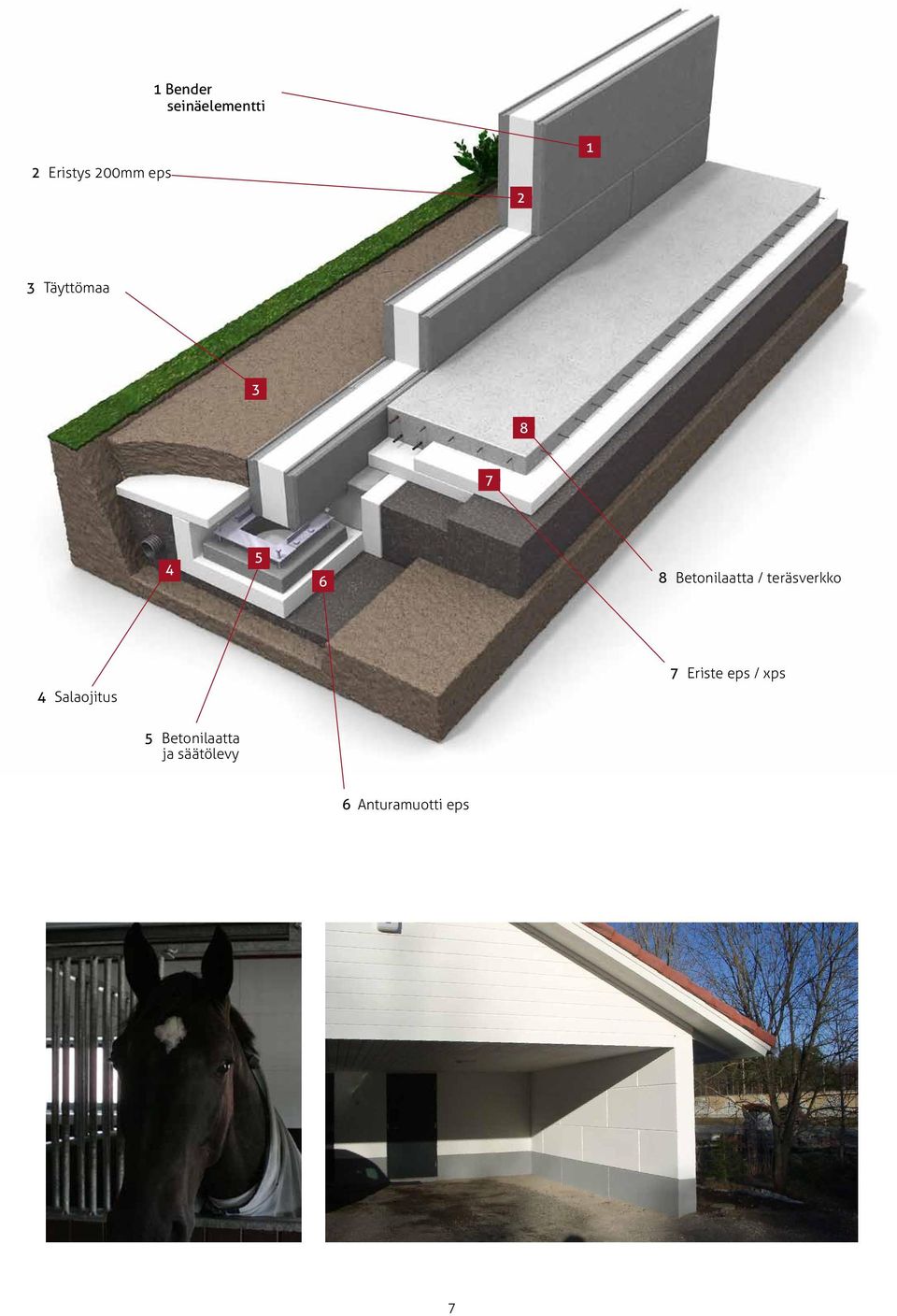

7 1 Bender seinäelementti 2 Eristys 200mm eps Täyttömaa Betonilaatta / teräsverkko 4 Salaojitus 7 Eriste eps / xps 5 Betonilaatta ja säätölevy 6 Anturamuotti eps 7

8 Seinäelementti x300x270 mm kg x300x270 mm kg x300x270 mm kg x300x270 mm kg Seinäelementti x600x270 mm kg x600x270 mm kg x600x270 mm kg x600x270 mm kg Kulmaelementti pyöreä x300x265 mm kg Kulmaelementti pyöreä x600x265 mm kg Kulmaelementti viisto x300x265 mm kg Kulmaelementti viisto x600x265 mm kg 8

mm 600 120 kg 4 800506 07 498x600x270 mm 600 60 kg Kulmaelementti pyöreä 300 4 809003 07 265x300x265 mm 300 8 kg Kulmaelementti pyöreä 600 4 809006

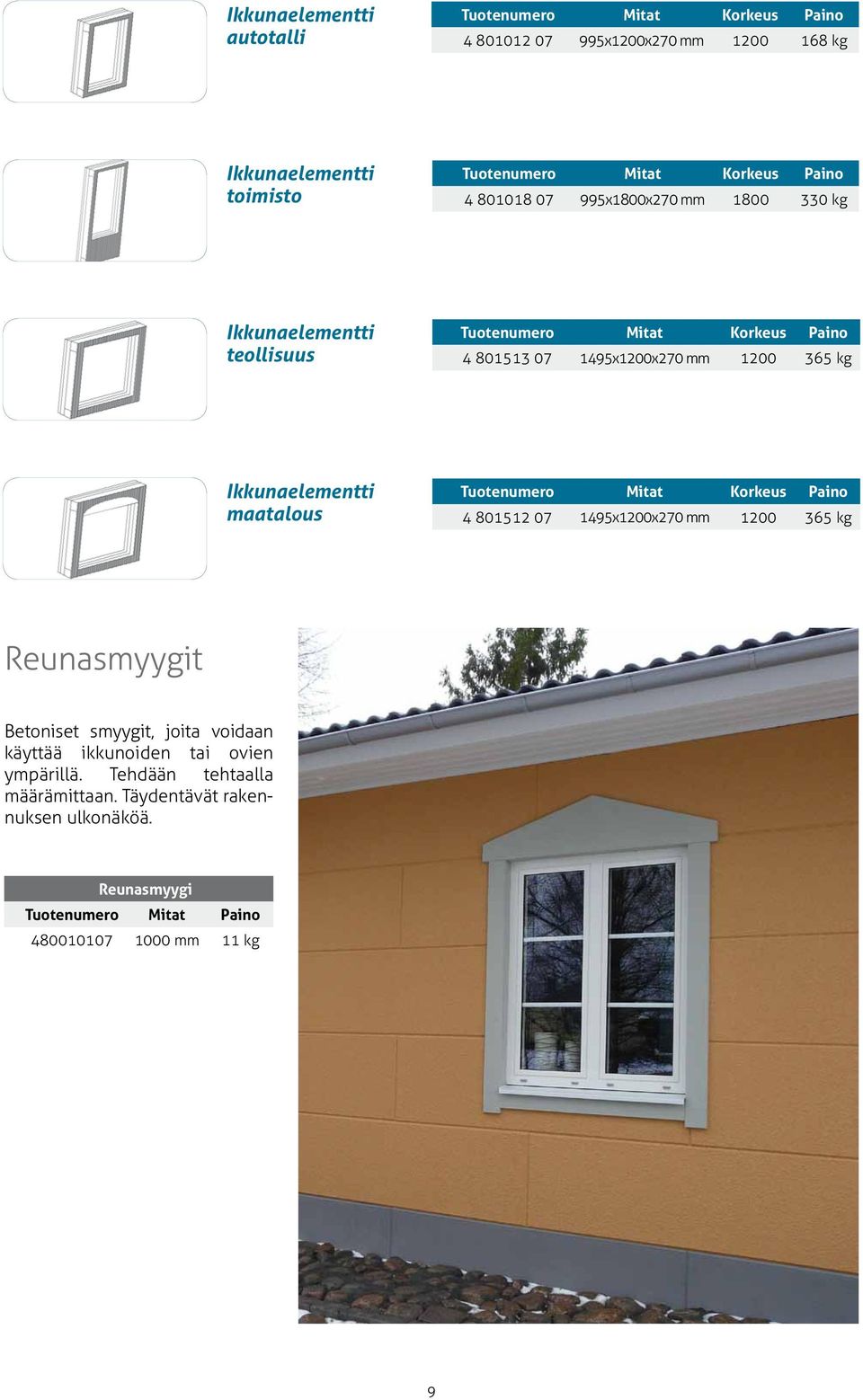

9 Ikkunaelementti autotalli x1200x270 mm kg Ikkunaelementti toimisto x1800x270 mm kg Ikkunaelementti teollisuus x1200x270 mm kg Ikkunaelementti maatalous x1200x270 mm kg Reunasmyygit Betoniset smyygit, joita voidaan käyttää ikkunoiden tai ovien ympärillä. Tehdään tehtaalla määrämittaan. Täydentävät rakennuksen ulkonäköä. Reunasmyygi Tuotenumero Mitat Paino mm 11 kg 9

1495x1200x270 mm 1200 365 kg Reunasmyygit Betoniset smyygit, joita voidaan käyttää ikkunoiden tai ovien ympärillä.

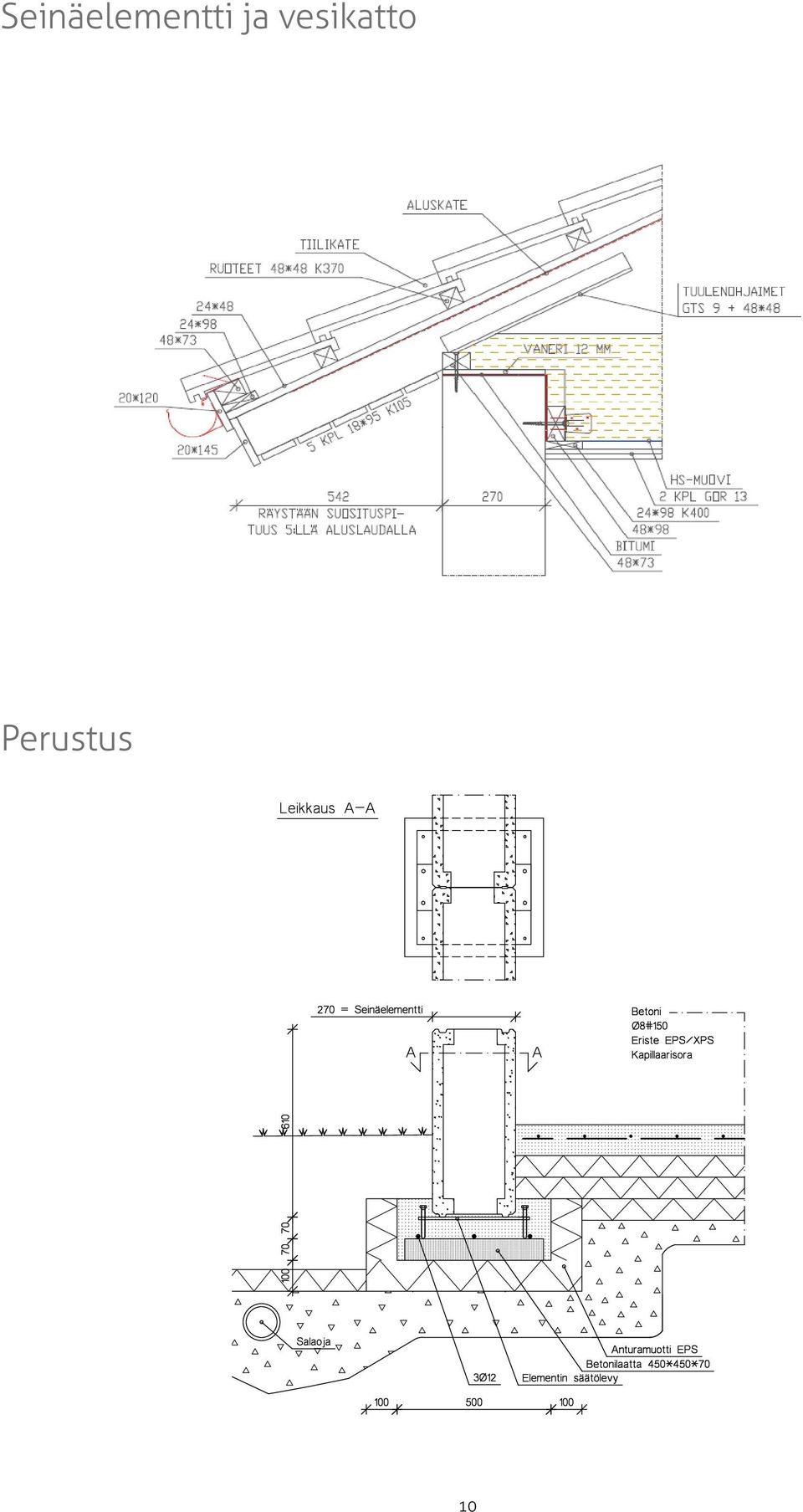

10 Seinäelementti ja vesikatto Perustus 10

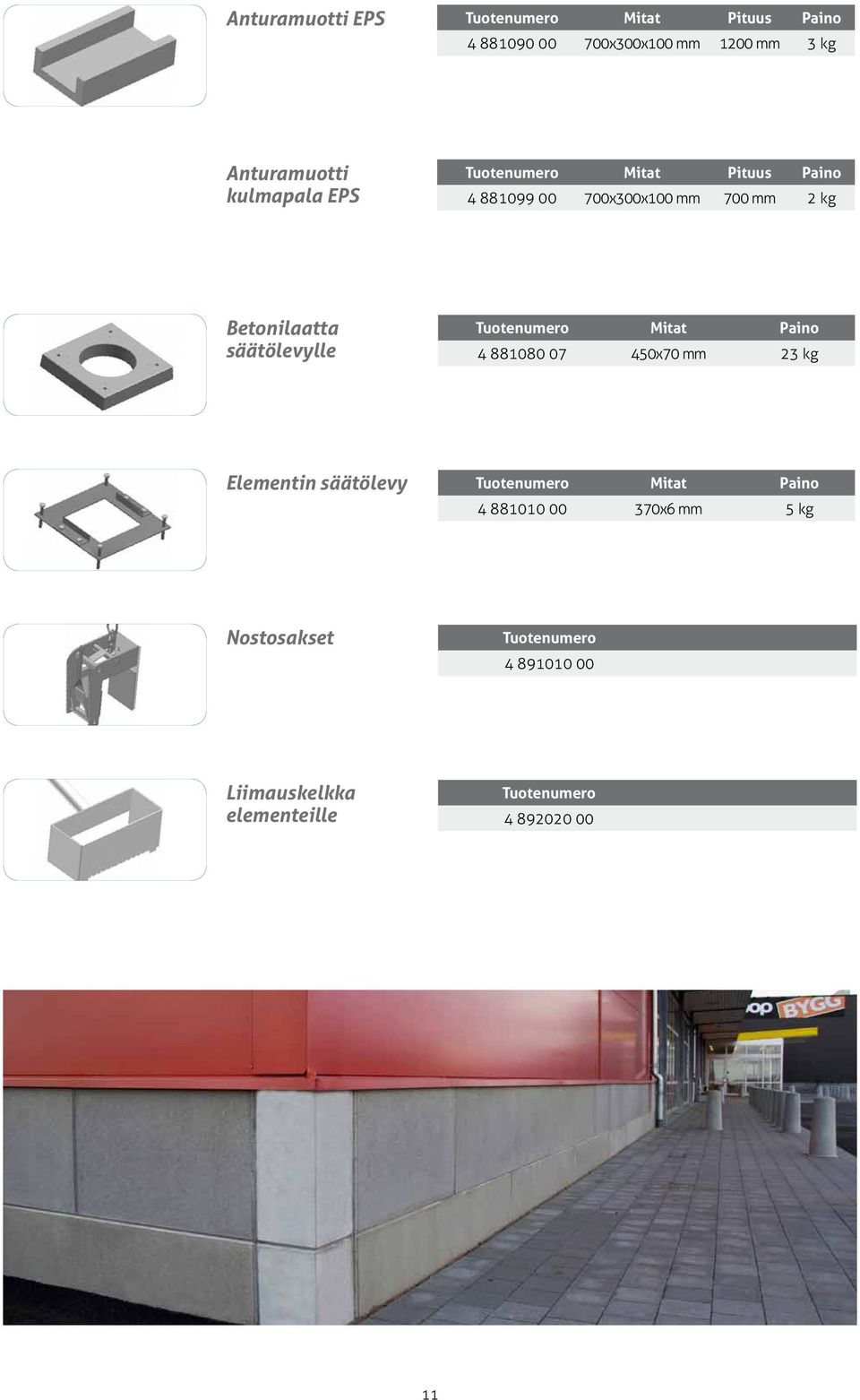

11 Anturamuotti EPS Tuotenumero Mitat Pituus Paino x300x100 mm 1200 mm 3 kg Anturamuotti kulmapala EPS Tuotenumero Mitat Pituus Paino x300x100 mm 700 mm 2 kg Betonilaatta säätölevylle Tuotenumero Mitat Paino x70 mm 23 kg Elementin säätölevy Tuotenumero Mitat Paino x6 mm 5 kg Nostosakset Tuotenumero Liimauskelkka elementeille Tuotenumero

säätölevylle Tuotenumero Mitat Paino 4 881080 07 450x70 mm 23 kg Elementin säätölevy Tuotenumero Mitat

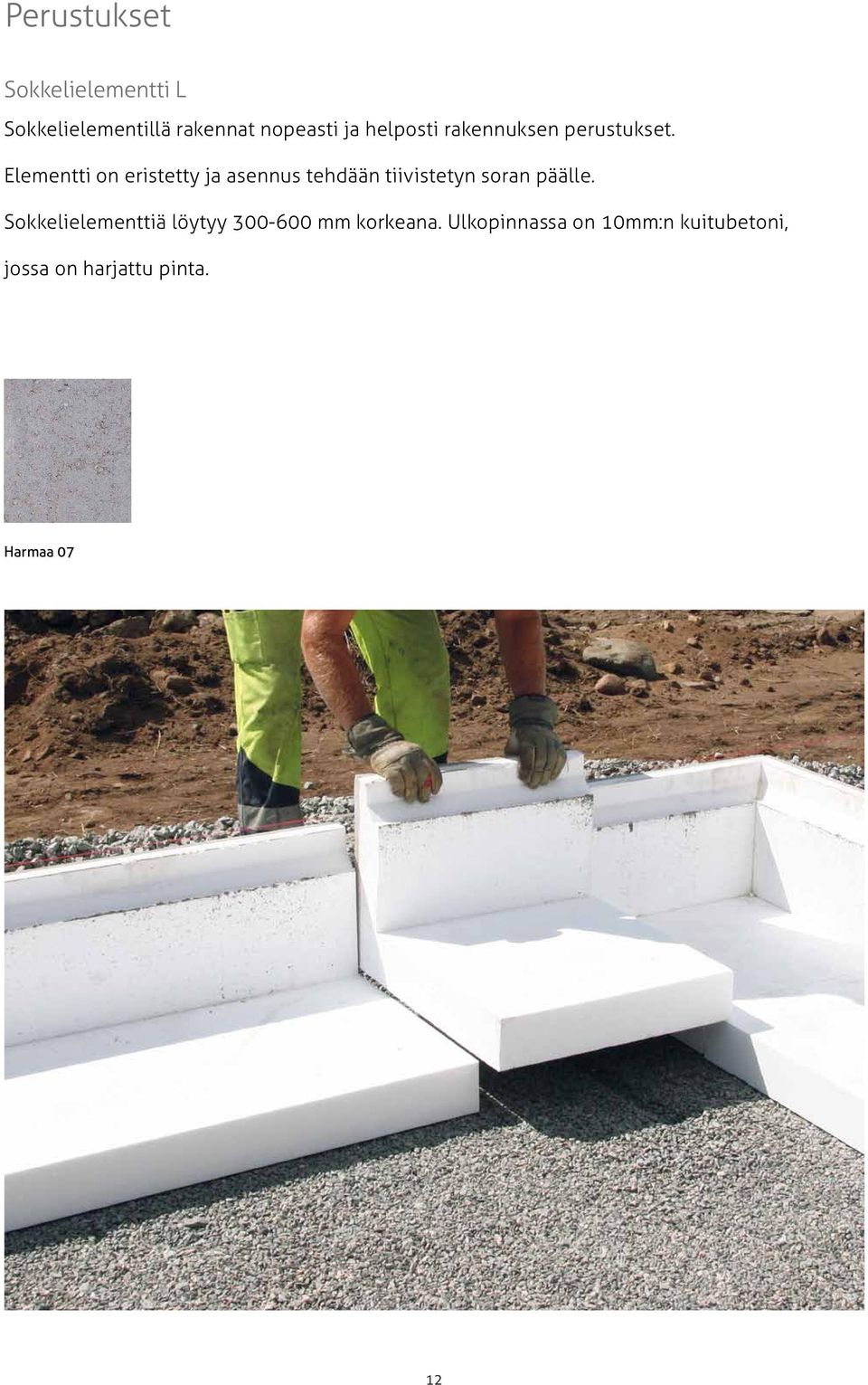

12 Perustukset Sokkelielementti L Sokkelielementillä rakennat nopeasti ja helposti rakennuksen perustukset. Elementti on eristetty ja asennus tehdään tiivistetyn soran päälle. Sokkelielementtiä löytyy mm korkeana. Ulkopinnassa on 10mm:n kuitubetoni, jossa on harjattu pinta. Harmaa 07 12

Elementti on eristetty ja asennus tehdään tiivistetyn soran päälle.

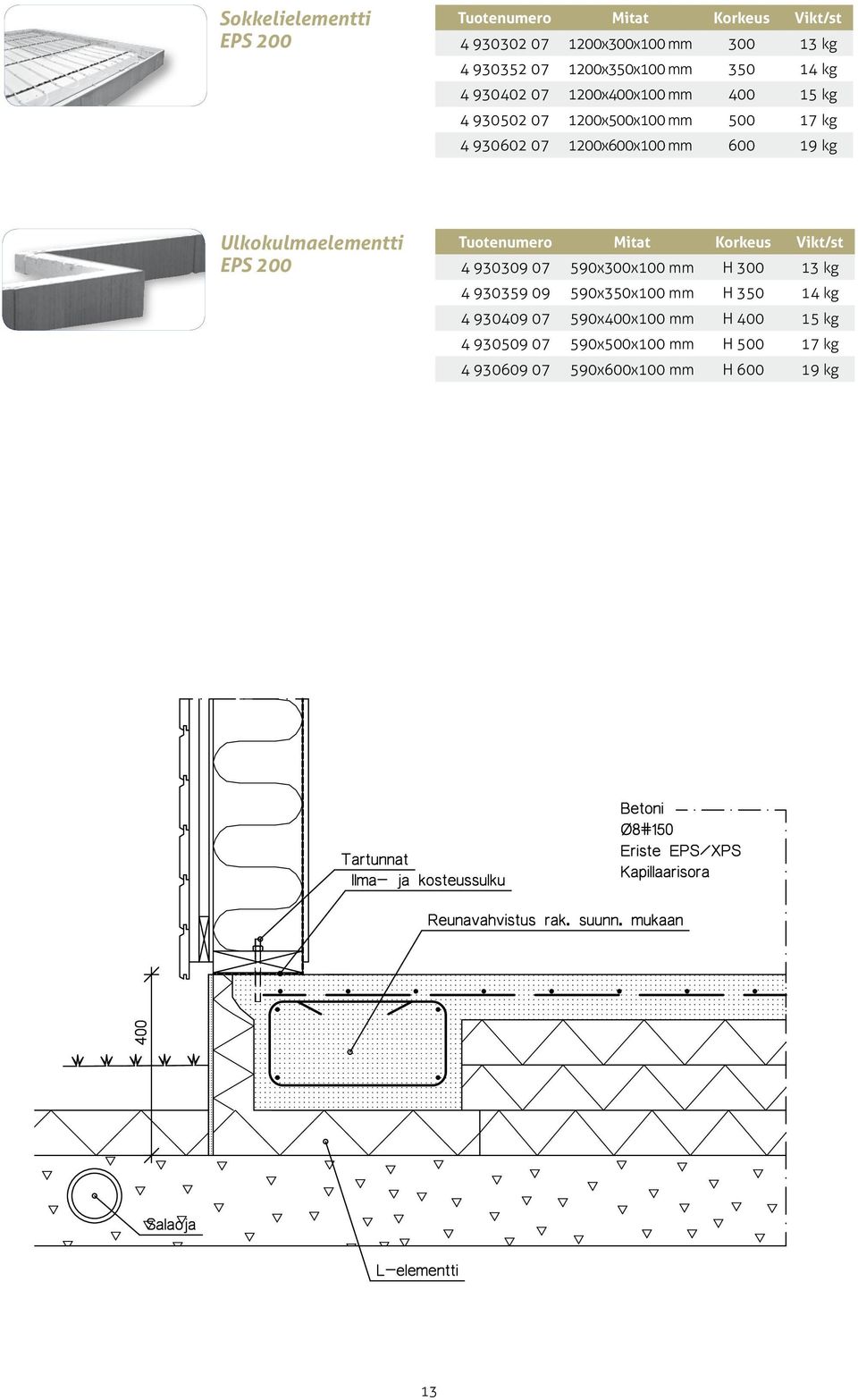

13 Sokkelielementti EPS 200 Tuotenumero Mitat Korkeus Vikt/st x300x100 mm kg x350x100 mm kg x400x100 mm kg x500x100 mm kg x600x100 mm kg Ulkokulmaelementti EPS 200 Tuotenumero Mitat Korkeus Vikt/st x300x100 mm H kg x350x100 mm H kg x400x100 mm H kg x500x100 mm H kg x600x100 mm H kg 13

Ulkokulmaelementti EPS 200 Tuotenumero Mitat Korkeus Vikt/st 4 930309 07 590x300x100 mm H 300 13 kg 4 930359 09 590x350x100 mm

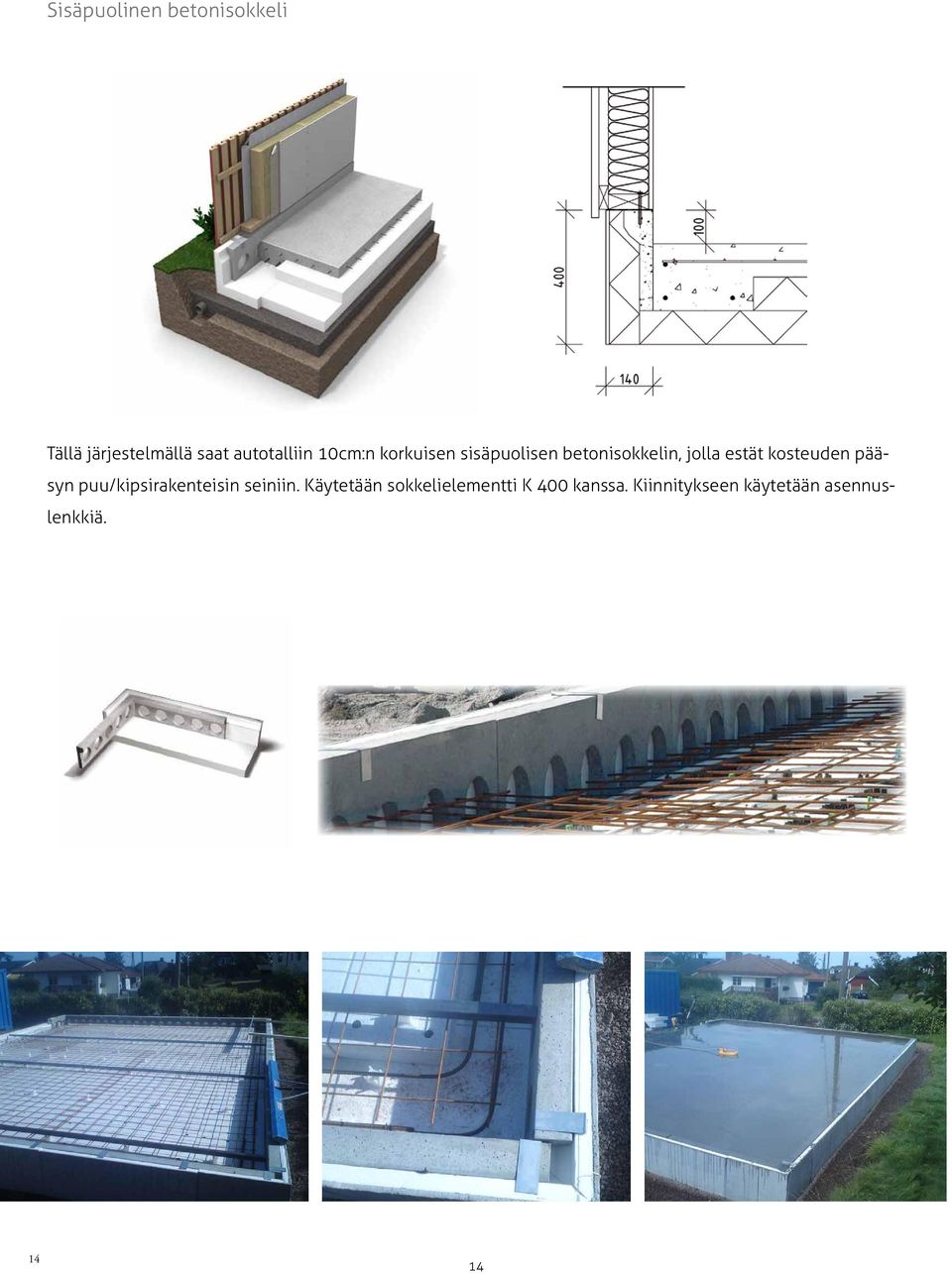

14 Sisäpuolinen betonisokkeli Tällä järjestelmällä saat autotalliin 10cm:n korkuisen sisäpuolisen betonisokkelin, jolla estät kosteuden pääsyn puu/kipsirakenteisin seiniin. Käytetään sokkelielementti K 400 kanssa. Kiinnitykseen käytetään asennuslenkkiä

estät kosteuden pääsyn puu/kipsirakenteisin seiniin.

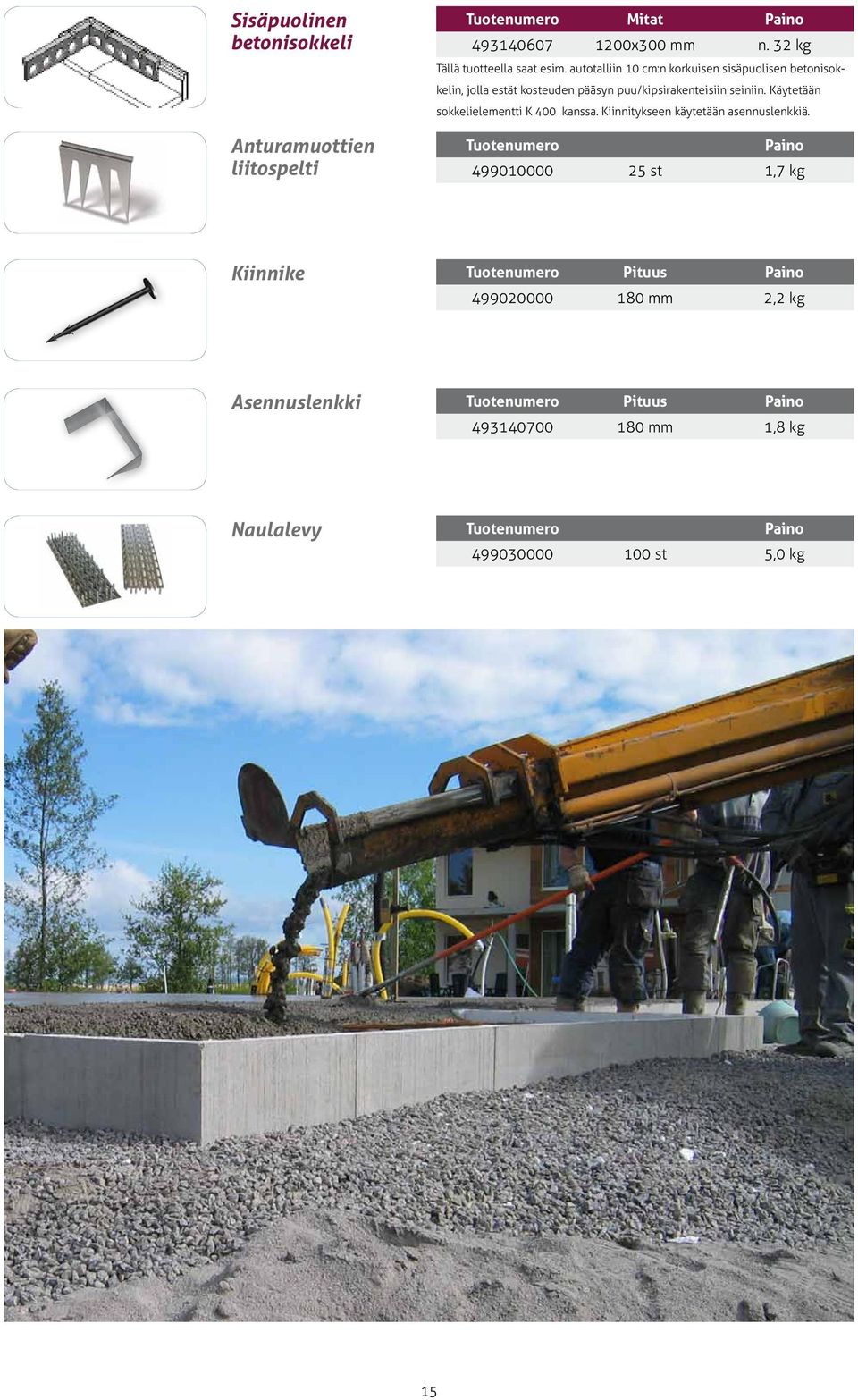

15 Sisäpuolinen betonisokkeli Anturamuottien liitospelti Tuotenumero Mitat Paino x300 mm n. 32 kg Tällä tuotteella saat esim. autotalliin 10 cm:n korkuisen sisäpuolisen betonisokkelin, jolla estät kosteuden pääsyn puu/kipsirakenteisiin seiniin. Käytetään sokkelielementti K 400 kanssa. Kiinnitykseen käytetään asennuslenkkiä. Tuotenumero Paino st 1,7 kg Kiinnike Tuotenumero Pituus Paino mm 2,2 kg Asennuslenkki Tuotenumero Pituus Paino mm 1,8 kg Naulalevy Tuotenumero Paino st 5,0 kg 15

Käytetään sokkelielementti K 400 kanssa. Kiinnitykseen käytetään asennuslenkkiä.

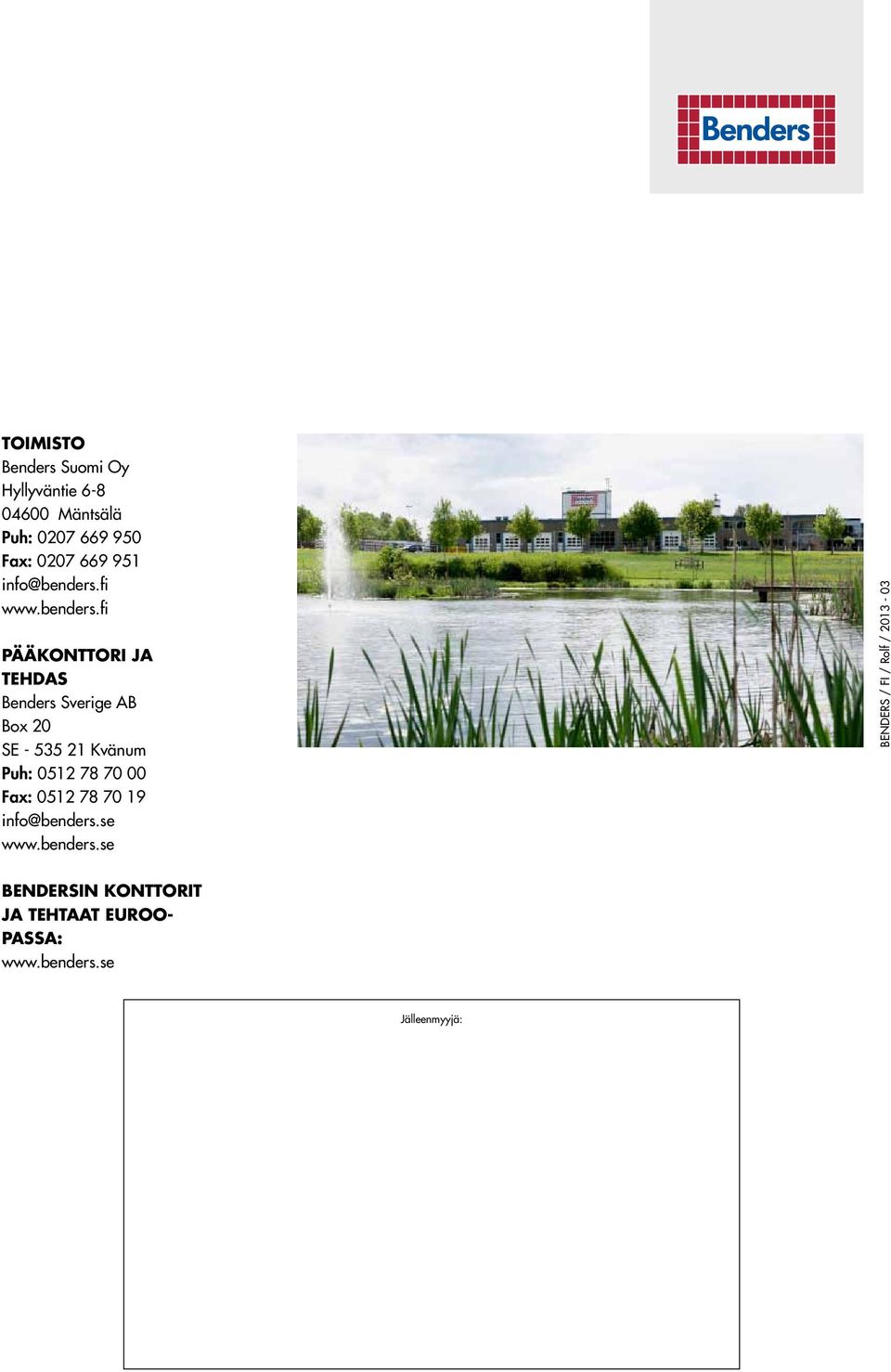

16 TOIMISTO Benders Suomi Oy Hyllyväntie Mäntsälä Puh: Fax: PÄÄKONTTORI JA TEHDAS Benders Sverige AB Box 20 SE Kvänum Puh: Fax: info@benders.se BENDERS / FI / Rolf / BENDERSIN KONTTORIT JA TEHTAAT EUROO- PASSA: Jälleenmyyjä:
