1 KJR-C2006 Tuotantotekniikka (5 op) KL 2015 Puurakentamisen tuotantotekniikat TIIVISTELMÄ LUENNON RAKENNEJÄRJESTELMIÄ JA TUOTANTOTEKNIIKOITA KÄSITTELEVISTÄ KALVOISTA Hannu Hirsi

2 Puurakennuksen rungon rakennevaihtoehdot : 1. Kantavat seinät. 2. Pilari - palkki. 3. Pilari - laatta. 4. Tila / moduulirakenteet. 2

3 Load-bearing walls (and plates) : 3

4 Bearing columns and beams (and plates) : 4

5 Bearing columns and plates : 5

6 Modulstructures : Frames, arches, shells. 6

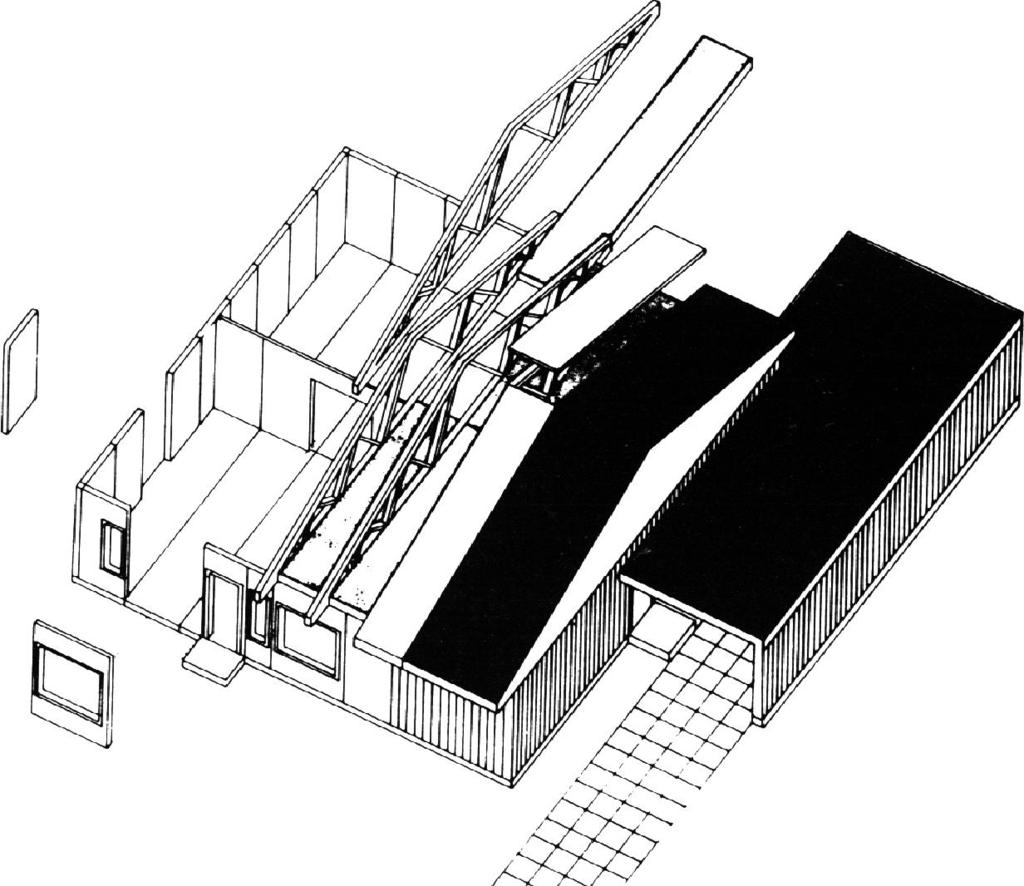

7 Timber-based bearing-wall system : 7

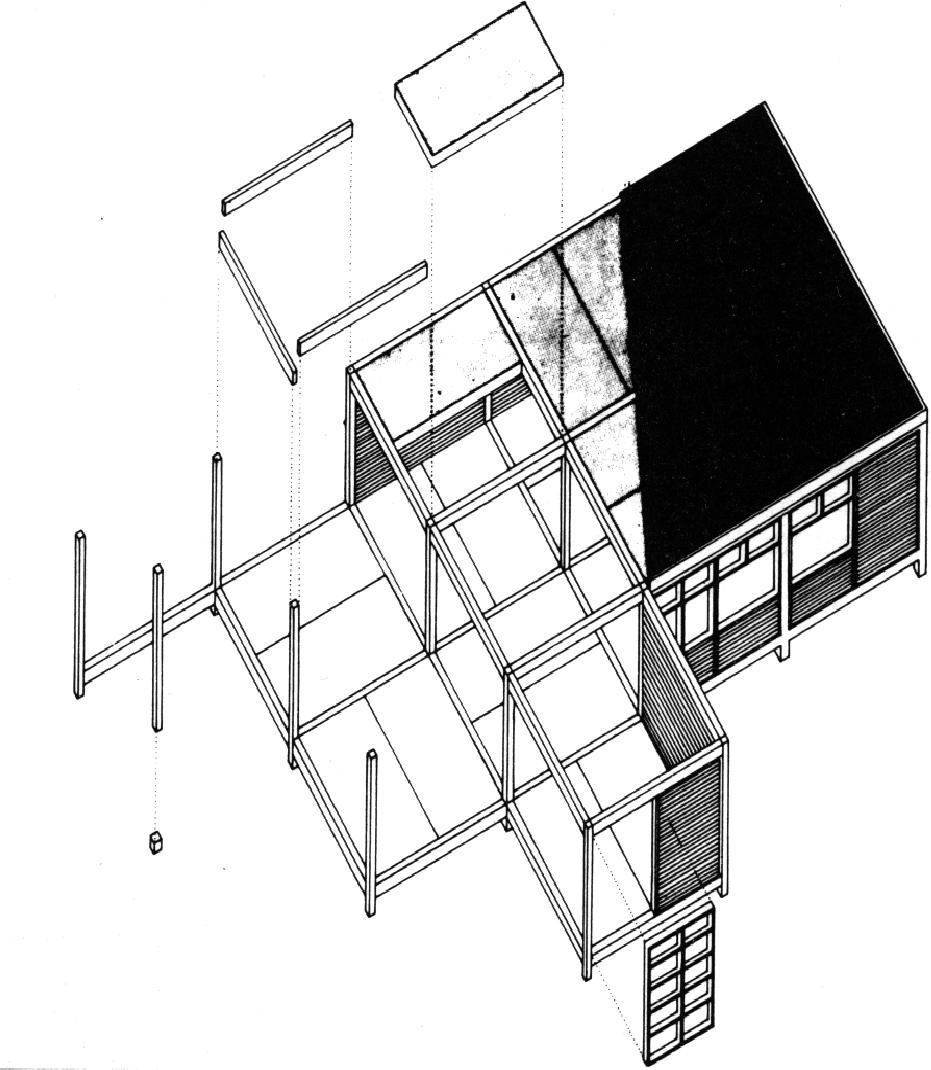

8 Timber-based Columns and beams system : 8

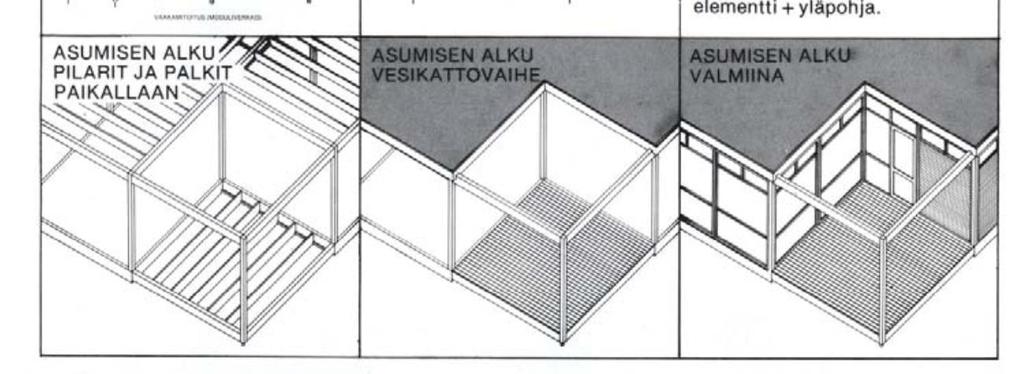

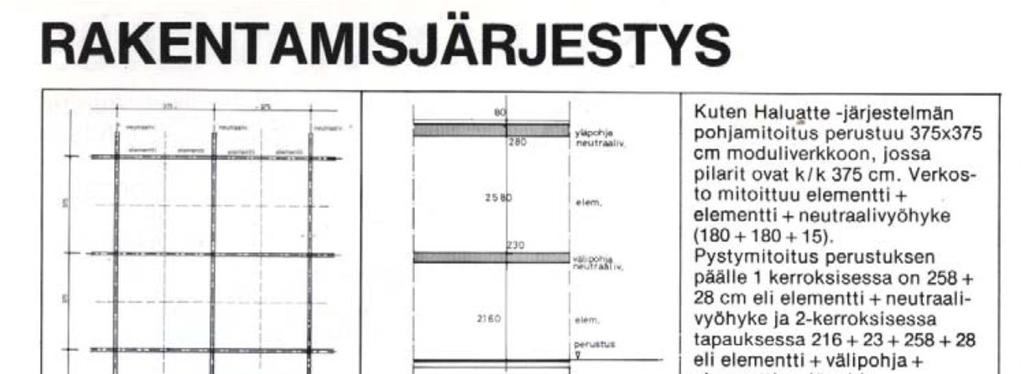

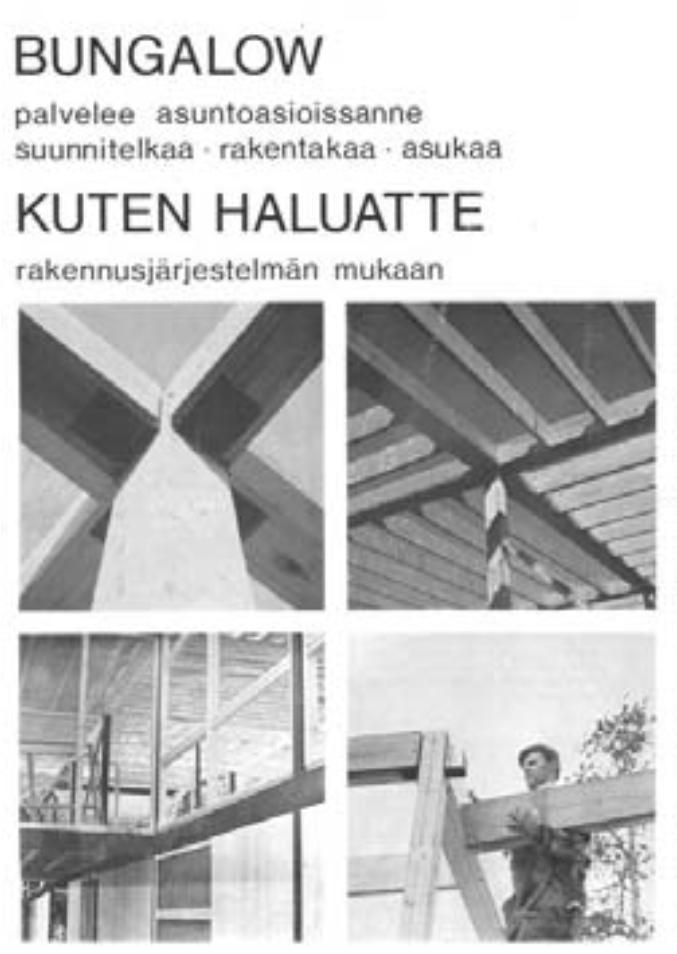

9 Esimerkki: Bungalow pientalojärjestelmä. Juhani Vainio ja Pentti Lehtinen. 9

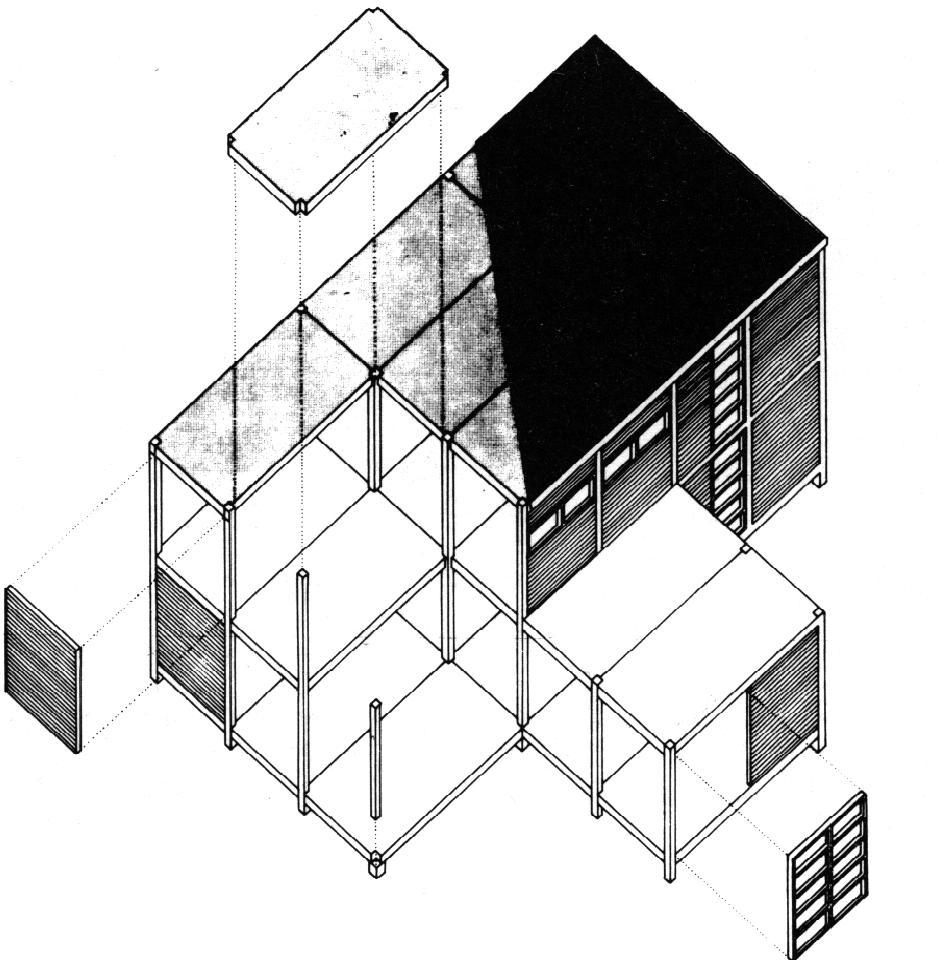

10 Timber-based columns and plates system : 10

11 Esimerkki: Domino pientalojärjestelmä. Raimo Kallio-Mannila ja Teuvo Koivu. 11

12 Timber-based modul system : 12

13 Tuotantotekniset vaihtoehdot : 1. Perinteinen paikallarakentaminen. 2. Kappalerakentaminen. 3. Elementtirakentaminen. 4. Lohkorakentaminen. 5. Komponenttirakentaminen. 13

14 Rakentajan tuotantotekniset vaihtoehdot : Tuotantoteknisissä vaihtoehdoissa tarkastelunäkökulma on konetekniikan ja työtehtävien näkökulma. Rakentamisen työtehtävät ovat : Valmistus nus Kokoonpano Asen- Manufacturing Subassembly Assembly 14

15 1. Perinteinen paikallarakentaminen : Paikallarakentamisessa on tyypillistä, että kaikki työvaiheet tapahtuvat mestalla, tai työalalla. Esivalmistuspisteitä ei ole ja työ on vähän koneellistettu. Mesta on kriittinen resurssi. Mesta on kovassa käytössä ja mestalla on paljon konflikteja. Työmaan järjestys yl. huono. Mesta: Valmistus nus Kokoonpano Asen- Manufacturing Subassembly Assembly 15

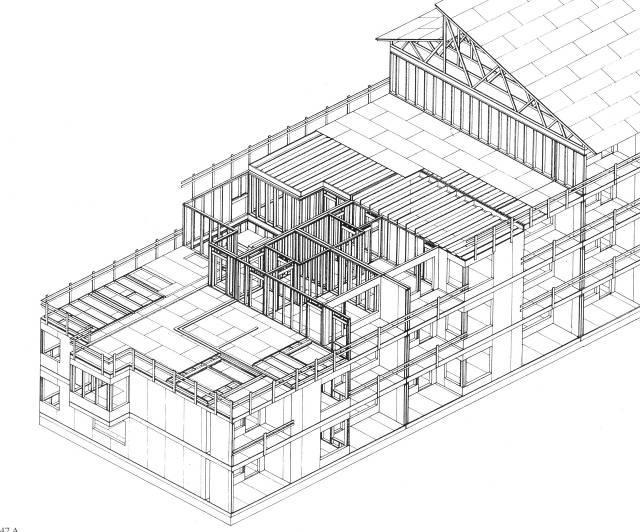

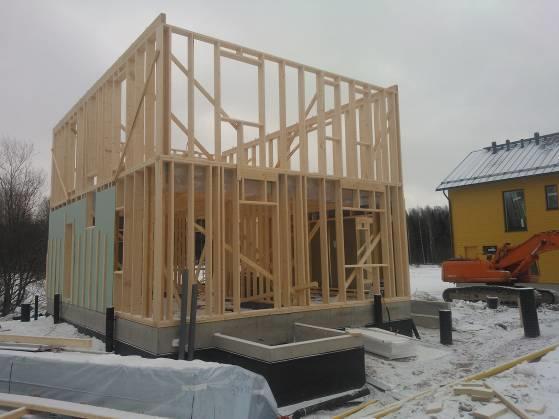

16 Esimerkki: Paikallarakentaen puusta. Kappaleet valmistetaan mestalla Runkotyöryhmä, 2RAM + RM. Kurottaja. 16

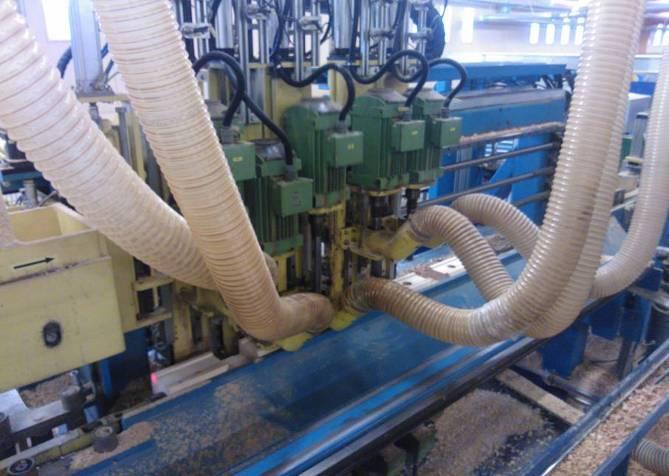

17 2. Rationaalinen paikallarakentaminen : Rationaalisessa paikallarakentamista on työvaiheita siirretty pois mestalta esivalmistuspisteelle, joka voi olla työmaalla, jossain logistiikkaketjun varrella tai teollisuudessa: esivalmistuspiste on tyypillisesti hyvin koneellistettu, mestan käyttö tehostuu, työmaan järjestys paranee. PRE-CUT, prikatti, kappalerakentaminen. Esivalmistuspiste: Mesta: Valmistus Kokoonpano Asennus Manufacturing Subassembly Assembly 17

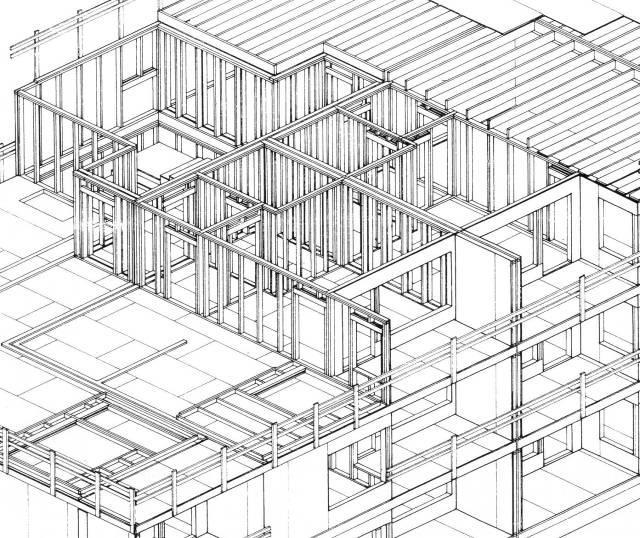

18 Esimerkki: Kappalerakentaen puusta. Kappaleet esivalmistetaan Myös LVIS, eristeet, levyt ja muut pintarakenteet Runkotyöryhmä, 2RAM + 2RM. Kurottaja. 18

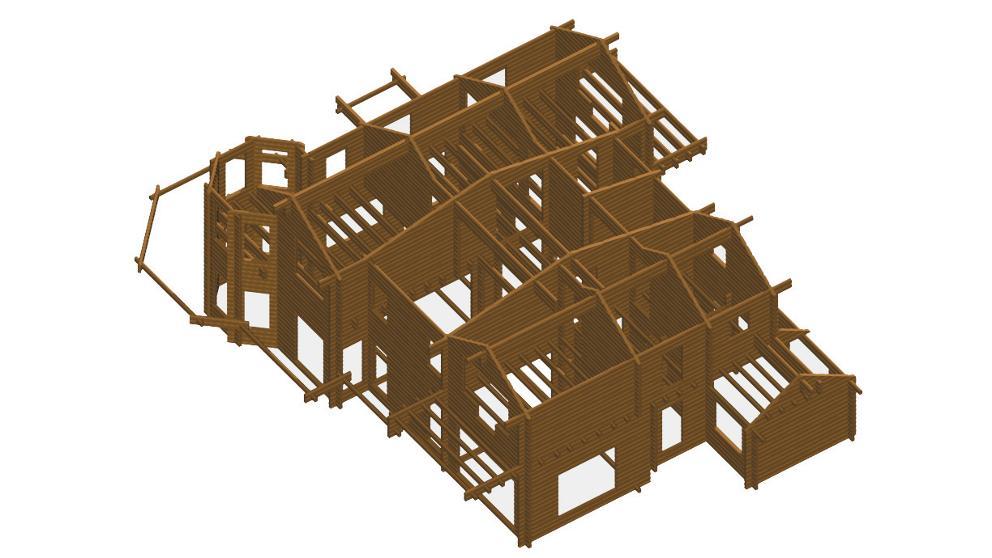

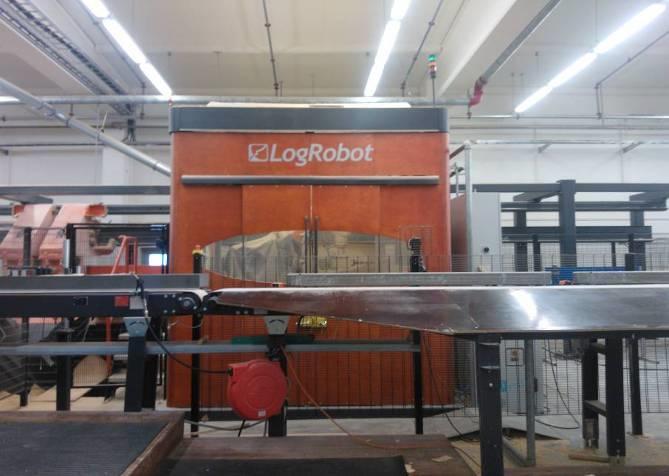

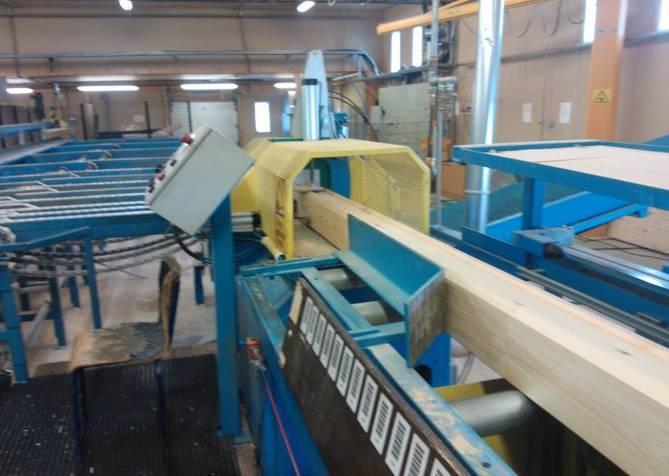

19 Esimerkki: Kappalerakentaen hirsistä. 19

20 3. Elementtirakentaminen : Elementtirakentamisessa on kokoonpanovaihe siirretty pois mestalta. Esivalmistus- ja kokoonpanopiste voi olla työmaalla, jossain logistiikkaketjun varrella tai RTteollisuudessa. Esivalmistuspiste on tyypillisesti hyvin koneellistettu ja työolosuhteet ovat hallitut. Mestan käyttö vähenee. Työolosuhteet paranevat. Suur-, pienelementtirakentaminen. Osa- ja täyselementtirak. Esivalmistuspiste: Mesta: Valmistus Kokoonpano Asennus Manufacturing Subassembly Assembly 20

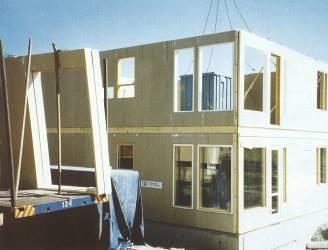

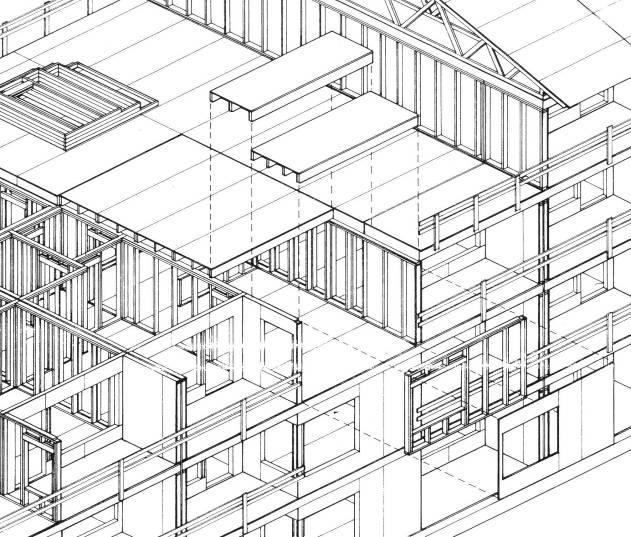

21 Esimerkki: Osaelementtirakentaen puusta. Runkotyöryhmä, 2RAM + RM. Ajoneuvonosturi 21

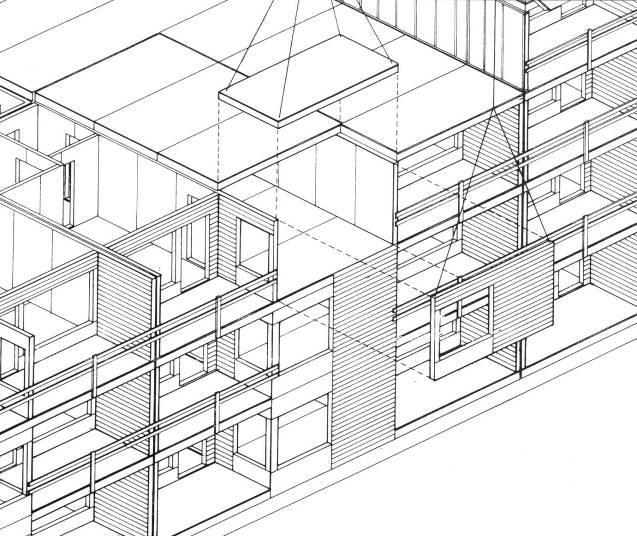

22 Esimerkki: Täyselementtirakentaen puusta : Runkotyöryhmä, 2RAM. Ajoneuvonosturi. 22

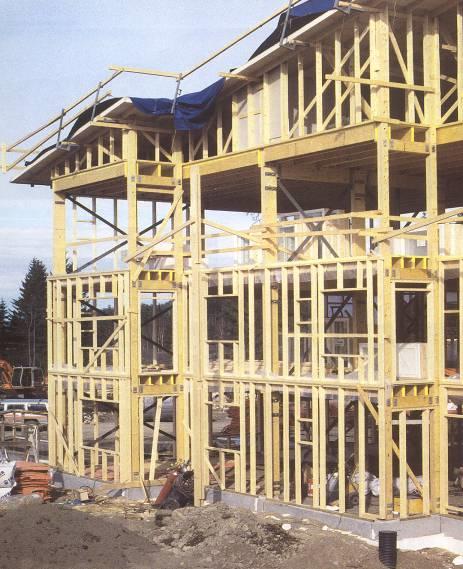

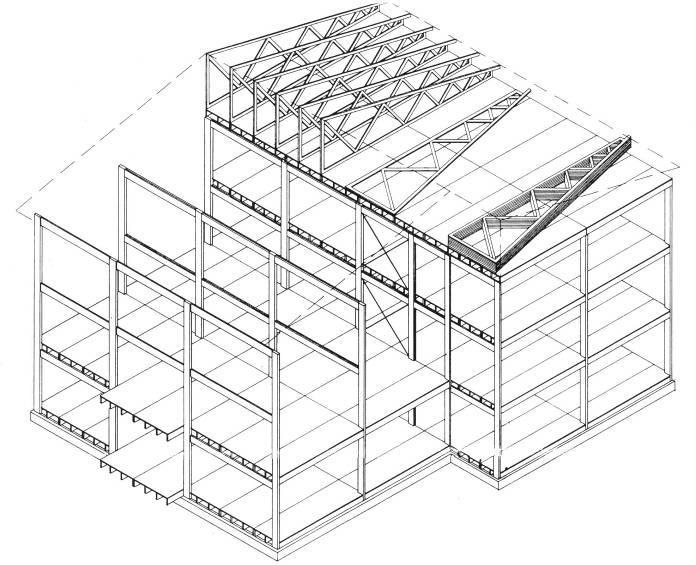

23 Esimerkki toteutuksesta: Pilari-palkkirunkoiset puolilementtirakenteinen kerrostalo. 23

24 Esimerkki: Pienten levylementtien järjestelmä : Runkotyöryhmä, 2RAM. Kattoristikot kuorma-auton nostimella. 24

25 Esimerkki: Suurten levyelementtien järjestelmä. Runkotyöryhmä, 2RAM. Ajoneuvonosturi. 25

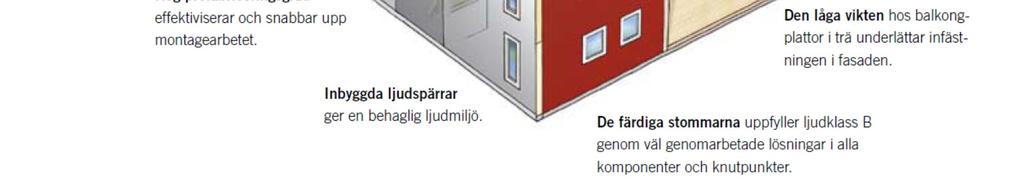

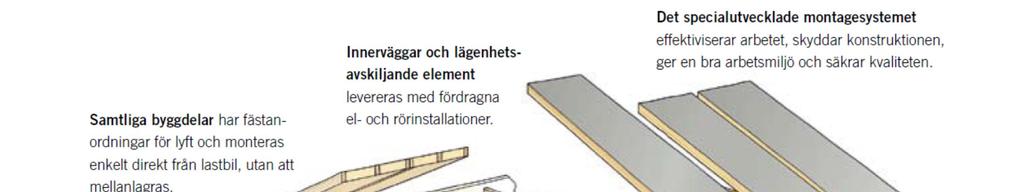

26 Martinsons visio : 26

27 4. Lohkorakentaminen : Lohkorakentamisessa rakenneosat asennetaan esivalmistuspisteessä paikoilleen. Esivalmistuspiste on tyypillisesti täysin koneellistettu ja työolosuhteet ovat rakenneosan kannalta täysin hallitut. Prosessi hallinnassa. Tilaelementtirakentaminen. Suurlohkorakentaminen. Esivalmistuspiste: Valmistus Kokoo n-pano Asennus Manufacturing Subassembly Assembly 27

28 Esimerkki: Pientalon lohkorakentaminen : 28

29 5. Komponenttirakentaminen : Komponenttirakentamisessa kappaleiden, elementtien ja lohkojen liitososat on esivalmistettu, mestalla ei rakenneta liitoksia : Asennustyö yksinkertaistuu, ei mittaustarvetta, vain kiinnitys. Kaikille materiaaleille, kantaville, eristäville, talotekniikan osille mahdollinen kehittää. Edellyttää huolellista komponenttisuunnittelua Tekla Strucutres 3D-mallinnusohjelmistolla tms. Esivalmistuspiste: Mesta: Valmistus Kokoonpano Asennus Manufacturing Subassembly Assembly 29

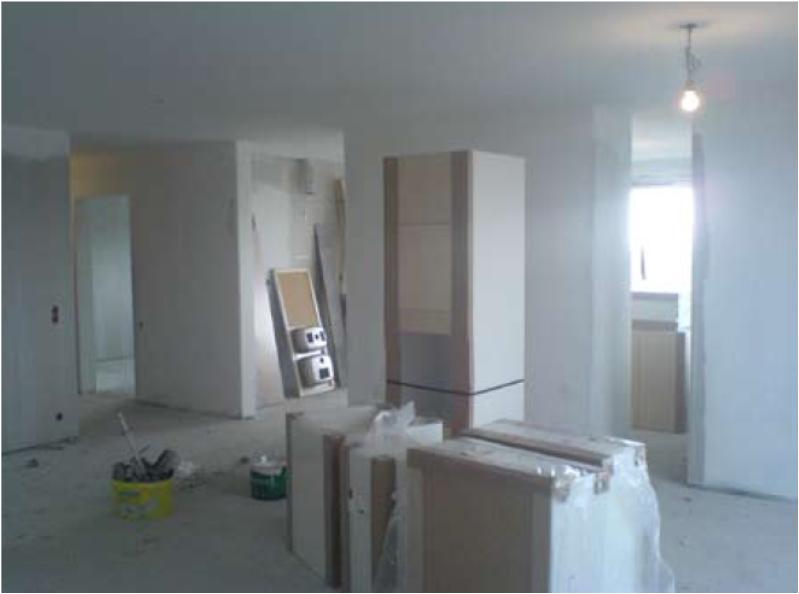

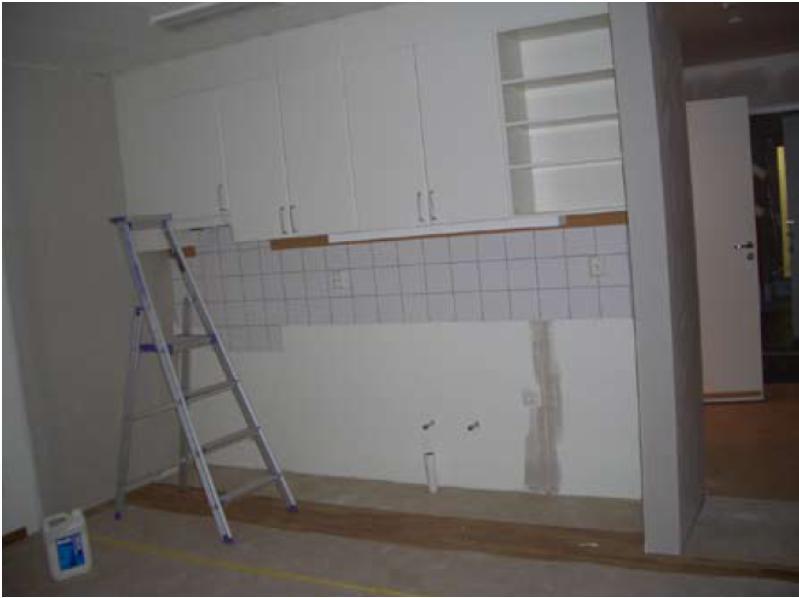

30 Sisävalmistusvaiheen ja talotekniikan tuotantotekniikat : Täydentävät ja pintarakenteet, kalusteet, varusteet ja laitteet : Voidaan esivalmistaa vastaavasti kuin runkorakenteet!!! 30
