1 Toimitusjohtaja Rakenne- ja elementtisuunnittelun vaikutus työturvallisuuteen 1. Onko työturvallisuus kunnossa 2. Suunnittelijan kannalta asiaan vaikuttavat lait ja asetukset 3. Työkaluja ja mahdollisuuksia 1

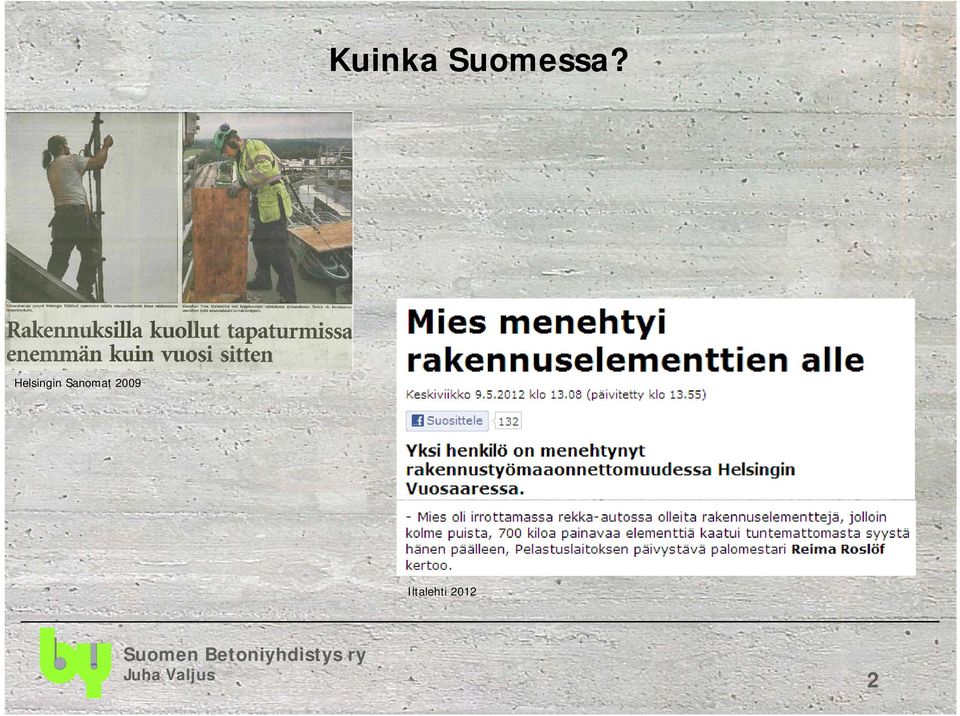

2 Kuinka Suomessa? Helsingin Sanomat 2009 Iltalehti

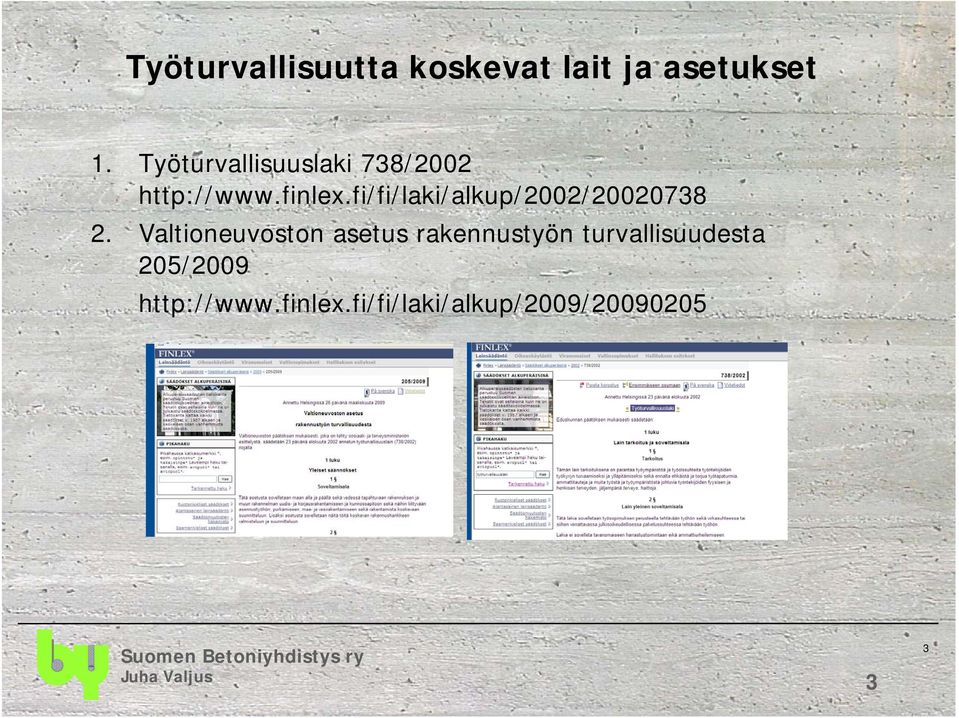

3 Työturvallisuutta koskevat lait ja asetukset 1. Työturvallisuuslaki 738/ Valtioneuvoston asetus rakennustyön turvallisuudesta 205/

4 Työturvallisuuslaki 738/2002 sisältöä suunnittelijalle 35 Työpaikan sisäinen liikenne ja tavaroiden siirtäminen Tavaran nosto, kuljetus, käsittely ja varastointi sekä tavaran käsittely- ja kuormauspaikat on suunniteltava ja järjestettävä siten, että nosto- ja siirtolaitteista tai tavaran siirroista tai putoamisesta ei aiheudu haittaa tai vaaraa työntekijöiden turvallisuudelle tai terveydelle. 57 Suunnittelijan velvollisuudet Sen, joka toimeksiannosta luovuttaa työympäristön rakennetta, työtilaa, työ- tai tuotantomenetelmää, konetta, työvälinettä tai muuta laitetta koskevan suunnitelman, on huolehdittava siitä, että suunnitelmassa on sen kohteen ilmoitetun käyttötarkoituksen edellyttämällä tavalla otettu huomioon tämän lain säännökset. 60 Tavaroiden lähettäjää ja kuormaajaa koskevat velvollisuudet Sen, joka lähettää tai kuormaa tavaraa kuljetusta varten, on annettava tarpeelliset ohjeet tavaran kuormaamisesta ja purkamisesta silloin, kun niihin liittyy erityinen vaara. Kuormattava esine tai pakkaus, jonka kokonaispaino on vähintään kilogrammaa, on varustettava näkyvällä ja pysyvällä merkinnällä, josta ilmenee pakkauksen kokonaispaino. Jos esineen tarkkaa painoa ei voida ilmoittaa, on merkittävä likimääräinen paino. 4 4

5 Valtioneuvoston asetus 205/2009 rakennustyön turvallisuudesta poimintoja 1. (3 ) Rakennushankkeen osapuolten on yhdessä huolehdittava, ettei työstä aiheudu vaaraa 2. (5, 6 ) Rakennuttajan on nimettävä hankkeeseen turvallisuuskoordinaattori ja päätoteuttaja huolehtimaan työturvallisuusvelvoitteista 3. (8 ) Suunnitteluvaiheessa rakennuttajan on laadittava turvallisuusasiakirja sekä kirjalliset turvallisuussäännöt ja menettelytapaohjeet 4. (10 ) Päätoteuttajan on esitettävä rakennuttajalle työturvallisuutta koskevat suunnitelmat 5 5

6 Kuka on suunnittelija työturvallisuudessa? Kun esim. tällaista rakennetaan Rakennuttaja Työturvallisuuskoordinaattori Pääsuunnittelija Päätoteuttaja Vastaava mestari Maanrakennusurakoitsija Asennusurakoitsija Muut urakoitsijat Vastaava rakennesuunnittelija Osakokokonaisuuden rakennesuunnittelija Rungon tuoteosatoimittaja suunnittelijoineen Valmisosasuunnittelija Betonielementti- ja muut valmisosavalmistajat Valmisosien kuljettaja

7 Huonot ja puutteelliset suunnitelmat Ovat turvallisuus- ja työturvallisuusriski Miksi? 1. Rakenteet on voitu toteuttaa väärin kun ei ole saatu selvää / ymmärretty suunnitelmia => kapasiteetti voi olla riittämätön 2. Asennus voidaan tehdä väärin 3. Rakenteellinen kokonaisuus ei toimi 4. Pirstaloitunut suunnittelu voi aiheuttaa virheitä ja ainakin se aiheuttaa lisää vaatimuksia suunnittelun ohjaukselle ja projektin johdolle kantavuuden ratkaisee se kuuluisa heikoin lenkki Hanki aina kunnon suunnitelmat ja panosta hyvään suunnitteluun! 7 7

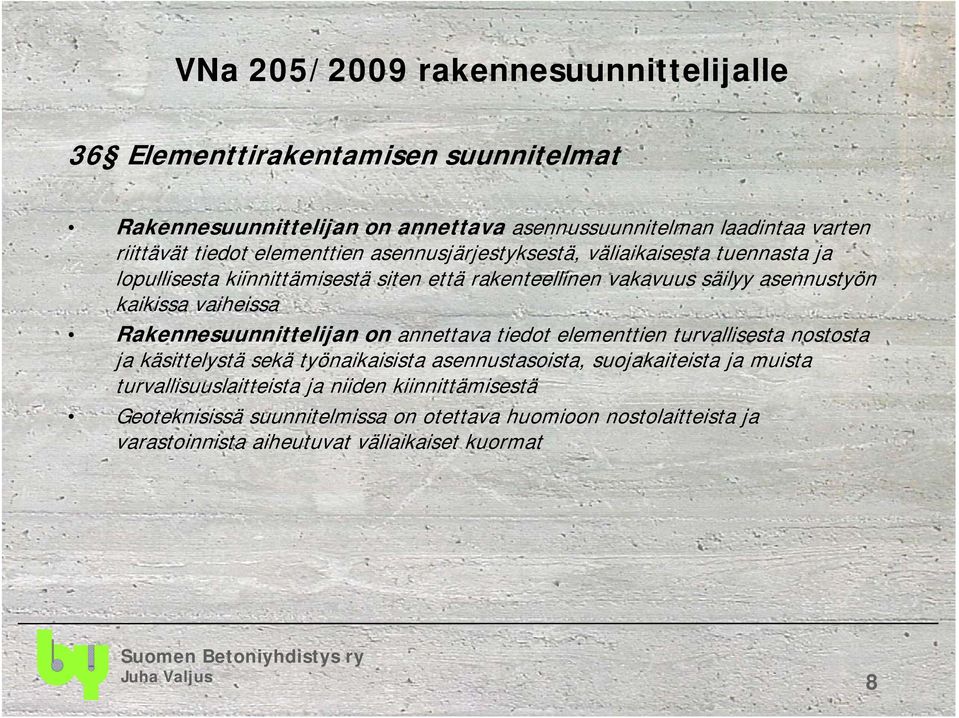

8 VNa 205/2009 rakennesuunnittelijalle 36 Elementtirakentamisen suunnitelmat Rakennesuunnittelijan on annettava asennussuunnitelman laadintaa varten riittävät tiedot elementtien asennusjärjestyksestä, väliaikaisesta tuennasta ja lopullisesta kiinnittämisestä siten että rakenteellinen vakavuus säilyy asennustyön kaikissa vaiheissa Rakennesuunnittelijan on annettava tiedot elementtien turvallisesta nostosta ja käsittelystä sekä työnaikaisista asennustasoista, suojakaiteista ja muista turvallisuuslaitteista ja niiden kiinnittämisestä Geoteknisissä suunnitelmissa on otettava huomioon nostolaitteista ja varastoinnista aiheutuvat väliaikaiset kuormat 8

9 VNa 205/ Elementtien asennussuunnitelmat, siirrot ja asennustyöt Päätoteuttajan on huolehdittava, että elementtien asennussuunnitelma on kirjallisena työmaalla Asennussuunnitelmassa, siirroissa ja nostoissa on otettava huomioon valmistajan antamat tuotekohtaiset ohjeet Käytettävä riittävää nosturia joka on tarvittaessa varustettava nosturikameralaitteistolla Putoamisvaara asennustyössä torjuttava ensisijaisesti rakenteellisilla toimenpiteillä Asennuskohteen alapuolella ei saa olla henkilöitä Sääolosuhteet eivät saa vaarantaa turvallisuutta 9

10 Laki- ja asetusteksti on usein aika vaikeaselkoista. On tehty paljon erilaisia tietolähteitä ja apuvälineitä 10

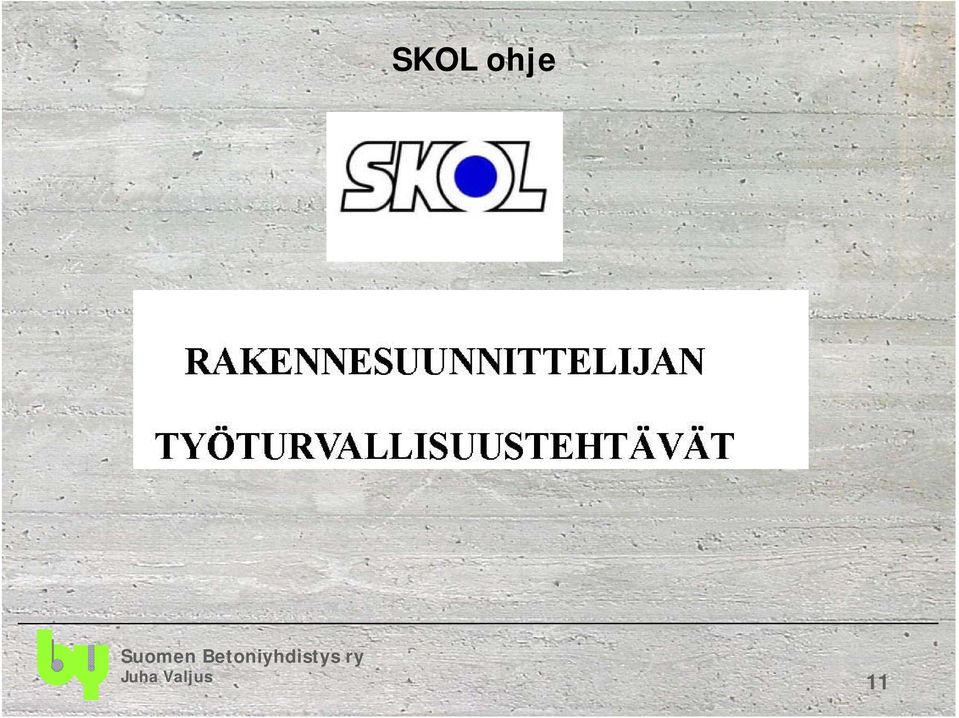

11 SKOL ohje 11

12 Sisällysluettelo 12

13 Vastaavan rakennesuunnittelijan velvollisuudet 13

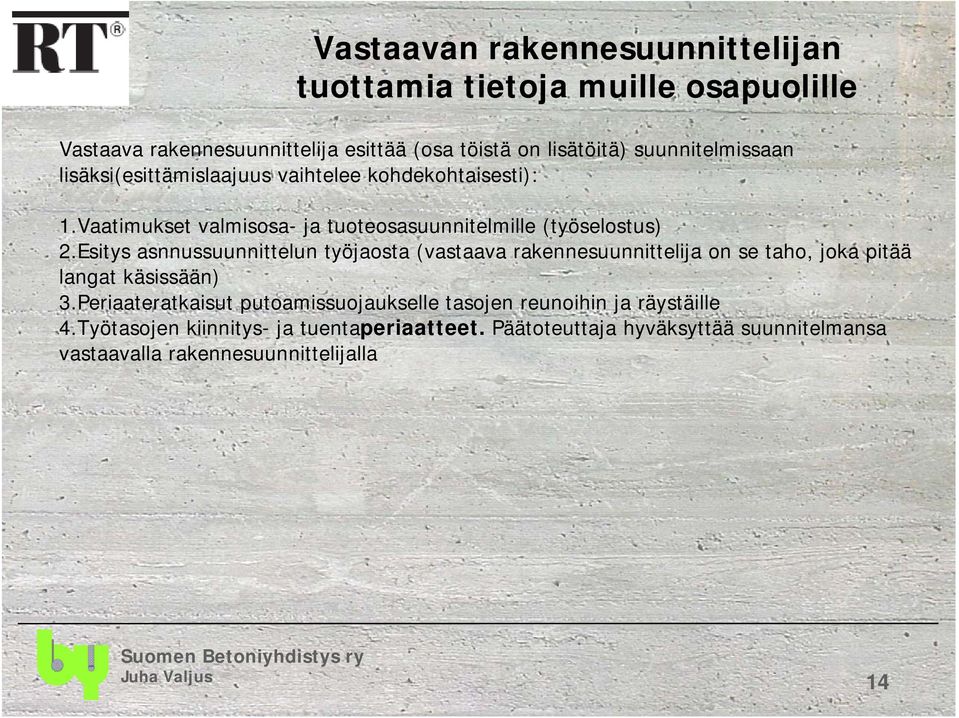

14 Vastaavan rakennesuunnittelijan tuottamia tietoja muille osapuolille Vastaava rakennesuunnittelija esittää (osa töistä on lisätöitä) suunnitelmissaan lisäksi(esittämislaajuus vaihtelee kohdekohtaisesti): 1.Vaatimukset valmisosa- ja tuoteosasuunnitelmille (työselostus) 2.Esitys asnnussuunnittelun työjaosta (vastaava rakennesuunnittelija on se taho, joka pitää langat käsissään) 3.Periaateratkaisut putoamissuojaukselle tasojen reunoihin ja räystäille 4.Työtasojen kiinnitys- ja tuentaperiaatteet. Päätoteuttaja hyväksyttää suunnitelmansa vastaavalla rakennesuunnittelijalla 14

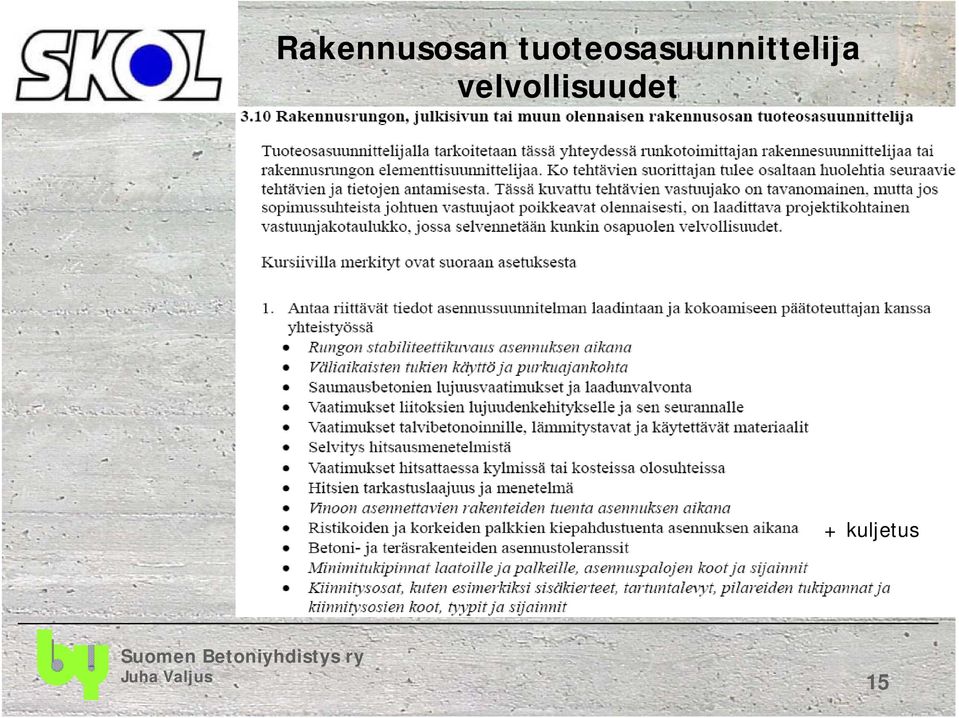

15 Rakennusosan tuoteosasuunnittelija velvollisuudet + kuljetus 15

16 Tuoteosasuunnittelijan velvollisuudet 16

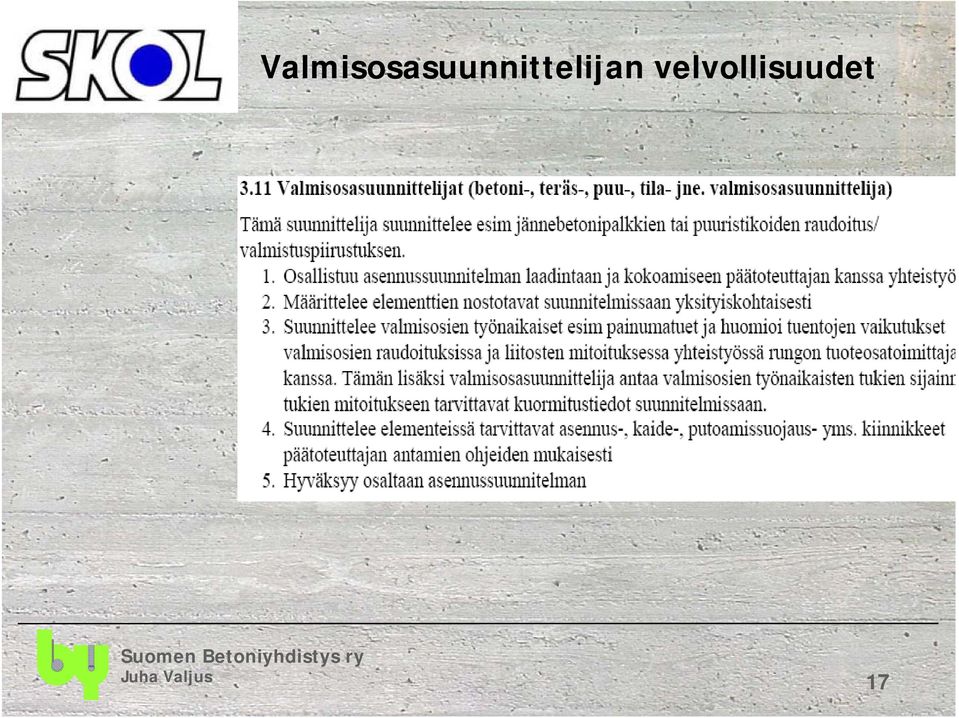

17 Valmisosasuunnittelijan velvollisuudet 17

18 Asennussuunnitelma Enemmän iltapäivän esityksissä 18

19 Asennussuunnitelmamalli löytyy on printtiversio ja online versio 19

20 SKOL riskien ja vaaratekijöiden arviointi 20

21 RT kortti rakennesuunnittelijan tehtävistä 21

22 Useilla toimistoilla on omia tarkennettuja ohjeitaan rakennesuunnittelijalle 22

23 Hyödynnä tietomallia myös työturvallisuuden parantamisessa mahdollisuudet ovat laajat Malli ja kuva Finnmap Consulting Esimerkkejä käyttömahdollisuuksista turvallisuusnäköhdista: 1. Asennustilanteiden simulointi 4D 2. Nostoelimet kaikissa kappaleissa 3. Kaiteiden kiinnikkeet 4. Turvavaljaiden kiinnityskohdat 5. Putoamissuojaverkkojen kiinnitys 6. Vinotuet 7. Asennustasot ja kulkutiet 8. Turvallisuuslaitteiden määräluettelot ja aikataulutus. 9. Rakennuttajan / Tilaajan valinnasta riippuu, missä laajuudessa hyödynnetään 23

24 Nosto- ja kaide-elimet tietomallissa 24

25 Kaideputken kiinnike tietomallissa Malli ja kuva Finnmap Consulting 25

26 Reunastopparit ja kaidekiinnikkeet Malli ja kuva Finnmap Consulting 26

27 Mitä rakennesuunnittelijan (vastaava-, tuoteosa- ja valmisosasuunnittelija) tulee ainakin miettiä ja miten turvallisuutta voitaisiin parantaa. Seuraavassa muutama esimerkki 27

28 Elementtien käsittelyohjeet Palkin kiepahdus ( harustus) Mietittävä, kun L/b>55 60 Kuva Parma Suomen Betoniyhdistys ry 28

29 Elementtien käsittelyohjeet 29 29

30 Asennusdetaljit 1. Leukapalkkien tuennat esitettävä suunnitelmissa 2. Betoni/betoni ja betoni/teräs leuka/toispuoliset palkit tuettava yleensä aina 3. Teräs/teräsrakenteen liitos yleensä mitoitettu kestämään vääntöä vai onko? Varmistettava suunnittelijalta! 30

31 Asennusjärjestys ym. 1. Rakennesuunnittelija tietää esim. kuinka paljon elementtejä voidaan asentaa ennen juotosvaluja, kuinka lujia juotosvalujen pitää olla ennen yläpuolisten rakenteiden asennusta 2. Tuentojen oikeat paikat ja vaatimukset esim. tönäreiden kapasiteetille 3. Asennusaikainen stabiliteetti 4. Koska voi lopputilanteessa ripustettavien rakenteiden mahdollist työaikaiset tuennat poistaa ja miten? 31

32 Putoavan elementin tai muun kappaleen aiheuttamat vauriot ja riskit 1. Kestääkö esim. alapuolinen parkkihallin katto, jos ylempää tipahtaa asennettava palkki tai muu elementti? Voiko esim. parkkihallin toiminta tai kaupan myynti jatkua asennustyön aikana? 32

33 Turvavaljaiden kiinnitykset 1. Hyväksyttäviä kiinnitystapoja: Nostolenkit ja nostoreiät pilareissa (pilari oltava kiinnitetty neljällä pultilla ja juotoksella) Pilarin ympäri vaijerilla, liinalla tai ketjulla Palkkien/laattojen nostolenkit Silmukka-ankkuri RD 20 pilarissa/palkissa/laatassa (Fsall= 15 kn), 2.0 m korkeudella. Huomioitava, että voima on mitoitettva 90 asteen kulmassa silmukkaan nähden! Silmukkavalmistajasta riippuen voi olla käytettävä RD24 ankkuria!! Hirsipuu/Alsipercha holkki pilarin päässä/ valussa /teräsrakenteessa Työskentelyalue 6.5 m, siirrettävä nosturilla 33

34 Materiaalia löytyy usesta paikasta 1. Nostotappien kapasiteettitaulukot (elementtisuunnittelu.fi) 2. Nostoankkureiden kapasiteettien vertailutaulukko 3. Työnaikaiset kaiteet RT (laattojen reunat, seinäelementit) 4. Turvavaljaiden kiinnitysdetaljit 5. Työnaikaiset kaiteet SKOL 6. Betonielementtien käsittelyohjeet SKOL 7. Teräselementtien käsittelyohjeet SKOL

35 Tehdään yhdessä Työmaat turvallisiksi KIITOKSIA 35
