1 Matalaenergiatalon betonijulkisivut

2 Muutos aiempaan 30 %:n parannus seinän ja ikkunan U-arvoihin Oleellisesti parempi tiiveys Uusia eristevaihtoehtoja käyttöön Lisäkustannus esim. betonisessa ulkoseinärakenteessa %, n. 20,-..25,- /m2 + ikkunakarmin levennys Tarkasteltava uudelleen: Rakenteen kokonaistoiminta Valmisosien käsittely, suojaus, varastointi Detaljit Valmistustekniikka Ikkunan ja julkisivun määrää rajoitettava

3 Seinän suhteellinen energiankulutusosuus säilyy Normikerrostalo 2005:n lämmitys 100 % MERA-kerrostalon lämmitys 31 % Alapohja 1 % Ulkoseinät 16 % Yläpohja 4 % Yläpohja 1 % Ilmanvaihto 16 % Ilmavuodot 2 % Ikkunat 6 % Ikkunat 20 % Ilmanvaihto 48 % Ulkoseinät 6 % Ilmavuodot 11 % Säästö 69 % Alapohja 0 %

4 Lämmöneriste matalaenergia- ja passiivitaloissa ( Suutarinen) Rakenne: Betonisandwich, Sisäkuori 80 mm, Ulkokuori 70 mm Eriste λ D Ansastus U-arvo 0,16 U-arvo 0,14 U-arvo 0,10 W/mK [mm] [mm] [mm] vuorivilla 0,036 Diag. k lasivilla 0,035 Diag. k EPS/XPS 0,03 Diag. k EPS/XPS 0,03 pistokas 4 kpl /m PUR 0,024 Diag. k PUR 0,024 pistokas 4 kpl /m PUR+vuorivilla 0,024 ;0,036 Diag. k600 90;110 90; ;270 PUR+vuorivilla 0,024 ;0,036 Diag. k ; ; ;225 PUR+vuorivilla 0,024 ;0,036 Diag. k ; 0 160; ; 165 PUR+vuorivilla 0,024 ;0,036 Diag. k ; 135 PUR+lasivilla 0,024 ;0,035 Diag. k600 90;110 90;145 90;270 PUR+lasivilla 0,024 ;0,035 Diag. k ;65 120; ;225 PUR+lasivilla 0,024 ;0,035 Diag. k ;- 160; ;170 PUR+lasivilla 0,024 ;0,035 Diag. k ; 140

5 Eristepaksuudet sandwich JS Sandwich, sisäkuori 80 mm, ulkokuori 70 mm Eriste Huom. λdesign oletusansastus suosituseristepaksuus U- arvo 3) [W/mK] [mm] mineraalivilla karmileveys 210 mm 0,036 diag.ansas k ) 2) 0,16 mineraalivilla 0,036 diag.ansas k ) 0,15 mineraalivilla lasivilla 0,037 diag.ansas k ) 0,17 EPS urittamaton 0,036 pistokas 4 kpl /m ,15 EPS urittamaton 0,031 diag.ansas k ,17 EPS 0,031 pistokas 4 kpl /m ,17 PUR/PIR karmileveys 170mm 0,026 pistokas 4 kpl /m ,17 PUR/PIR 0,024 diag.ansas k ,17 PUR/PIR 0,024 pistokas 4 kpl /m ,16

6 Eristepaksuudet eriytetty JS Eriytetty betonijulkisivu, Sisäkuori 120 mm Eriste Rakenneratkaisu λ Design kiinnikkeet tuuletettu lievästi [W/mK] rakenne tuuletettu mineraalivilla kova eriste 0,036 kiinnike 4kpl/m ) 0,17 0,16 vuorivilla eriste+tuulensuojavilla 30 mm, karmileveys 210 0,036; 0,034(ts) kiinnike 4kpl/m ,16 0,16 lasivilla eriste+tuulensuojavilla 30mm 0,035; 0,031(ts) kiinnike 4kpl/m ,16 0,16 EPS eriste+ lasikuitukangas eriste+ lasikuitukangas, 0,036 kiinnike 4kpl/m ,17 0,16 EPS karmileveys 210 mm eriste+alu-pinta, 0,031 kiinnike 4kpl/m ,17 0,17 PUR/PIR karmileveys 170 mm 0,024 kiinnike 4kpl/m ,16 0,16

7 Eristepaksuudet rapattu JS Eristerapattu betonijulkisivu, Sisäkuori 120 mm Eriste rappausratkaisu λ Design kiinnikkeet [W/mK] lamellivuorivilla ohuteristerappaus, /lasivilla karmileveys 210 mm 0,041 ei 240 0,16 lasivilla Parmarappaus 0,037 kiinnike 6kplΦ3mm/m ,17 mineraalivilla kolmikerrosrappaus 0,036 kiinnike 4kpl/m ,17 EPS ohuteristerappaus 0,036 ei 220 0,16 EPS ohuteristerappaus 0,031 ei 180 0,17 ohuteristerappaus, PUR/PIR karmileveys 170 mm 0,024 ei 150 0,15

8 Mineraalivillaeristeinen sandwich 2010

9 Eriytetty julkisivu 2010

10 EPS- eristeinen rapattu julkisivu, U= 0,14

11 PUR- eristeinen sandwich, U= 0,14

12 Ansastutkimus, TTY

13 Ansastutkimus,TTY

14 Nykyiset puutteet vaipan tiiveydessä

15 Kerrostalon tiiveys (AISE)

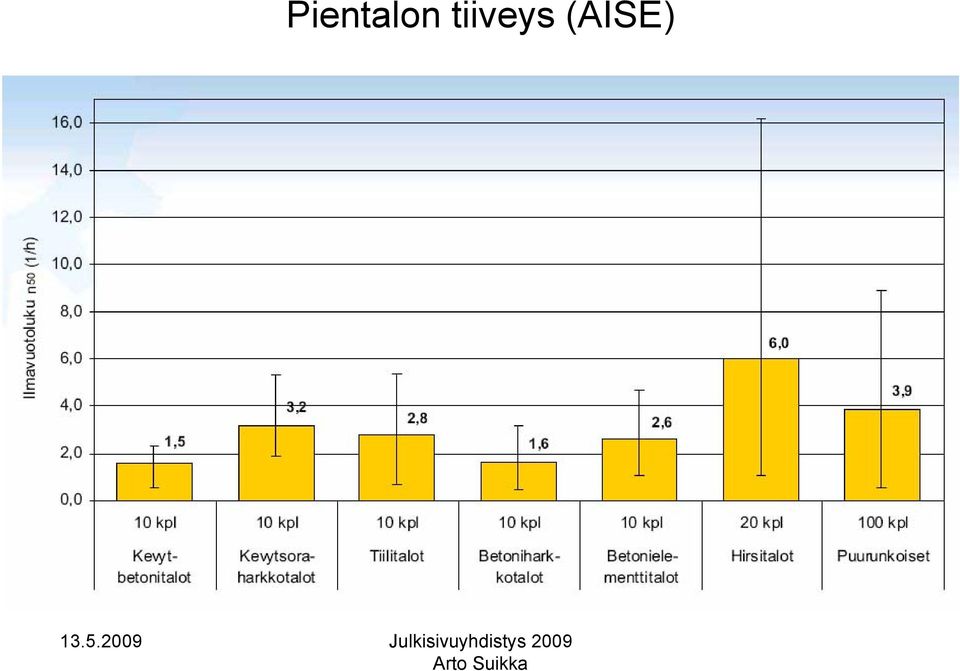

16 Pientalon tiiveys (AISE)

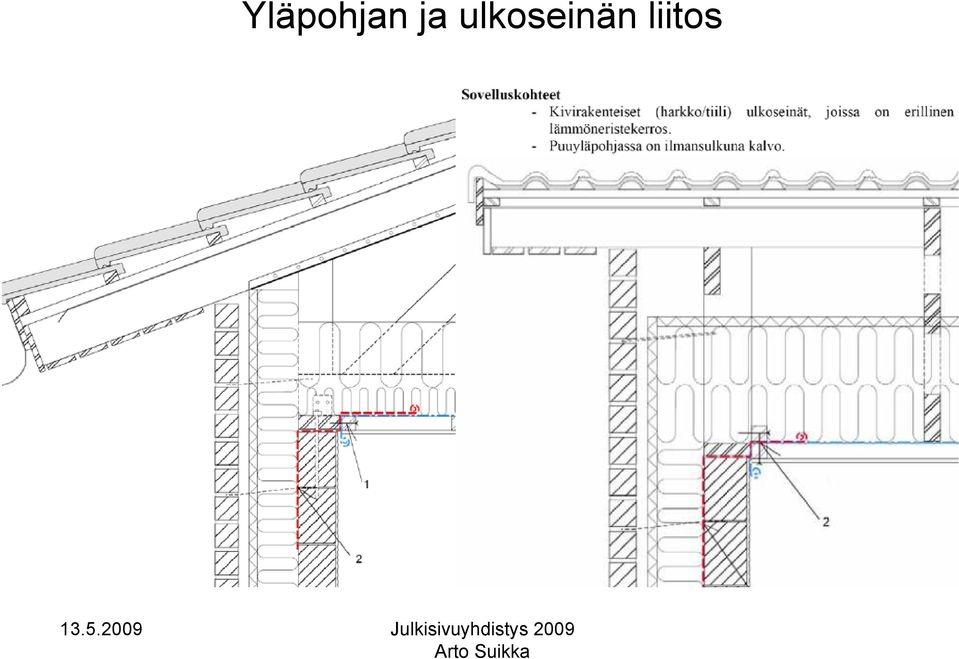

17 Yläpohjan ja ulkoseinän liitos

18 Ensimmäisten matalaenergiatalojen seinärakenne Eristeenä 160 mm PUR Eristeenä 80 mm PUR +140 mm mineraalivilla

19 EPS (λdesign= 0,031) seinäeristeenä

20 Valmistus muuttuu Korkeammat muottilaidat Ansaat- uusia ratkaisuja Nostoelimet Elementin suojaus Kylmäsillat minimiin Apukarmirakenne jää pois Rakenteen tiiveys Ikkunat kiinni jo tehtaalla?

21 Ikkunaliitokset

22 Smyygit?

23 Ulkoseinän ääneneristävyys Betonisisäku ori Eriste Rappaus/ ulkokuori Rw (db) Rw,Ctr - liikennemelu (db) 80 mm 150 mm 240 mm villaa 70 mm mm 240 mm FAL1 10 mm mm FAS4 25 mm mm 240 mm EPS 10 mm 25 mm Ikkuna Karmileveys MSE 170 mm mm 47 42

24 Yhteenveto haasteista Seinärakenteen tiiveys, vertailuarvo 2.0, tavoite 1.0 Tiiveyden todentaminen Suojaus rakennusaikaiselta kosteudelta Ikkunan määrä, jäähdytys, vaipan U-arvo Julkisivuarkkitehtuuri Ikkunoiden karmirakenteet ja liitokset Seinärakenteen kylmäsillat Julkisivun kosteuskäyttäytyminen Energiankulutuksen laskentamallit ja ohjelmat Ääneneristys ja palonkesto siirryttäessä enenevästi umpisoluisiin lämmöneristeisiin

25 Kutsu Valmisosarakentamisen julkisivujen toteutusprosessit Ikkunoiden asentaminen betonielementtitehtaalla Elementtien suojaus ja uudet eristepaksuudet Workshop Kello Airport Plaza Äyritie 12b, Vantaa n-huone JFK
