Suojaverhoukset TEKNINEN TIEDOTE SUOJAVERHOUS

Transkriptio

1 1.0 SUOJAVERHOUS Suojaverhouksella tarkoitetaan verhousta, joka määrätyn ajan suojaa sen takana olevaa rakennetta syttymiseltä, hiiltymiseltä muulta vaurioitumiselta. Suojaverhouksen mitoitukseen ei ole olemassa laskentamenetelmää vaan suojaverhoukseen käytettävän rakennustuotteen suojaverhousluokka määritetään standardin EN mukaisella testauksella. RakMK:n osassa E1 on käytössä suojaverhousluokat (suojausaika 10 min) sekä K 2 30 (suojausaika 30 min). Suojaverhous vaaditaan P2-paloluokan rakennuksissa. K 2 luokan suojaverhous K 2 luokan suojaverhous K 2 LUOKAN SUOJAVERHOUKSELTA VAADITTAVAT OMINAISUUDET A: Suojaverhouksen tulen vasnen pinta keskimääräinen lämpötilan nousu ei saa olla yli 250 C alkulämpötilaa korkeampi suurin lämpötilan nousu ei saa missään kohdassa olla yli 270 C alkulämpötilaa korkeampi suojaverhousajan aikana suojattavassa rakenteessa ei saa esiintyä hiiltynyttä palanutta materiaalia B: Suojaverhous suojaverhousajan aikana suojaverhous sen osia ei putoa alas siten, että suojattava pinta altistuu suoralle palolle Kuva 1. K 2 luokan suojaverhoukselta vaadittavat ominaisuudet. 1

2 Taulukko 1. Suomessa käytössä olevat suojaverhoukset ja niiden käyttökohteet. SUOJA- VERHOUS- LUOKKA TARVIKE- LUOKKA SUOJAVERHOUSLUOKAN KORVAAVA RAKENNE PUURUNKOINEN RAKENNUS SUOJAVERHOTTAVA RAKENNE Seinät rakennuksen sisällä tuotanto- varastorakennus palovaarallisuusluokka 1 D-s2, d2 kokoontumis- ja liikerakennus palokuorma < 600 MJ/m 2 ja pinta-ala 300 m 2 C-s2, d1 kokoontumis- ja liikerakennus palokuorma < 600 MJ/m 2 ja pinta-ala >300 m 2 Katot rakennuksen sisällä tuotanto- varastorakennus palovaarallisuusluokka 1 tuotanto- varastorakennus palovaarallisuusluokka 2 asuinrakennus B-s1, d0 majoitusrakennus hoitolaitosrakennus kokoontumis- ja liikerakennus palokuorma 600 MJ/m 2 työpaikkarakennus autokorjaamo, huoltamo, autosuoja 1 2-kerroksisen P2-paloluokan Seinät ja katot rakennuksen uloskäytävät 3 4-kerroksinen P2-paloluokan Seinät, katot, pilarit, palkit asuin- työpaikkarakennus rakennuksen sisällä Ulkoseinän runkorakenne seinän ulkopuolella Parvekkeen runkorakenteet 5 8-kerroksinen P2-paloluokan Ulkoseinän runkorakenne seinän asuin- työpaikkarakennus ulkopuolella, kun julkisivu on tehty B-s2, d0-luokan tarvikkeesta D-s2, d2 Osastoiva rakenne EI 30 1-kerroksinen lisäkerros enintään 7-kerroksisessa P1-paloluokan asuinrakennuksessa Kantavat seinät, katot, pilarit, palkit huoneiston sisällä K 2 30 Osastoiva rakenne EI 30 EI 30, jossa suojattavaa rakennetta vasten, - luokan suojaverhous EI 15, - luokan rakennekerros ja pintakerros D-s2, d2-luokan tarvikkeesta 5 8-kerroksinen P2-paloluokan asuin- työpaikkarakennus Kantavat seinät, katot, lattiat, pilarit, palkit rakennuksen sisällä Ulkoseinän runkorakenne seinän ulkopuolella Parvekkeen runkorakenteet 2

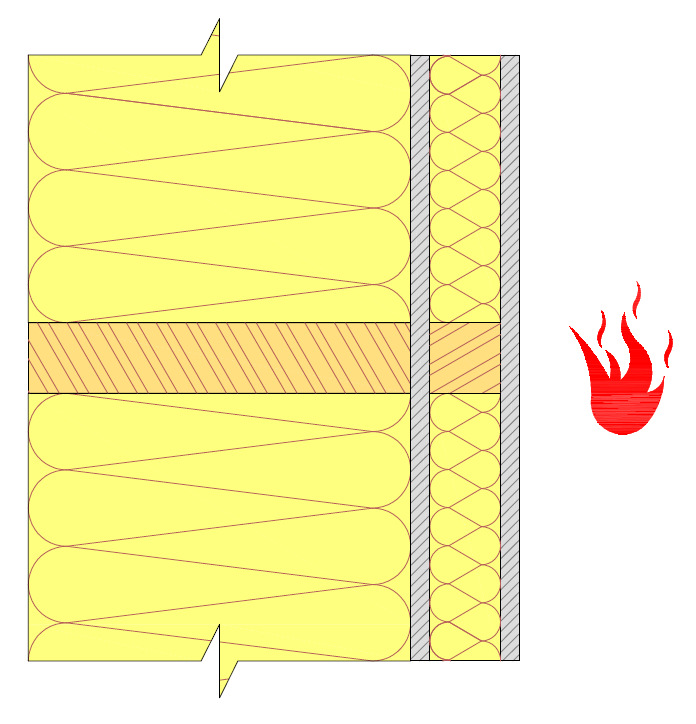

3 ESIMERKKI 1 Mitoitetaan seinärakenteen K 2 30 suojaverhousluokkaa vastaava suojaverhousrakenne, joka toteutetaan osastoivalla rakenteella EI 30. Osastoiva rakenne on alla olevan kuvan mukainen. Kipsilevy on suojattavaa rakennetta vasten (, -luokan suojaverhous suojattavaa rakennetta vasten). Levyjen saumat ovat puurangan kohdalla ja saumaleveys on alle 2 mm. Koolaus 48x48 k600 + lasivilla ρ 15 kg/m 3 t ins,0,1 = 18 min k pos,1 = 0,8 k j,1 = 1,0 Kipsilevyn eristävyyden perusarvo (RIL taulukko 5.10S) Kipsilevyn sijaintikerroin (RIL taulukko 5.13S) tins,0,2 = 0,1 hins kdens = 0,1 48 0,9 = 4,0 min (RIL kaava E.8) t ins,0,2 = 4,0 min Lasivillalevyn eristävyyden perusarvo k pos,2 = 1,0 Lasivillalevyn sijaintikerroin k j,2 = 1,0 Lasivillalevyn saumakerroin t ins,0,3 = 18 min k pos,3 = 0,74 k j,3 = 1,0 Kipsilevyn eristävyyden perusarvo (RIL taulukko 5.10S) Kipsilevyn sijaintikerroin (RIL taulukko 5.14Sb) t = t k k + t k k + t k k ins ins,0,1 pos,1 j,1 ins,0,2 pos,2 j,2 ins,0,3 pos,3 j,3 t ins = 18 0,8 1,0 + 4,0 1,0 1, ,74 1,0 = 32 min (RIL kaava E.2) Kyseinen osastoiva rakenne suojaa sen takana olevaa rakennetta hiiltymiseltä 32 minuuttia. Edellä esitettyä laskentamenetelmää voidaan käyttää vain seinärakenteille. 3

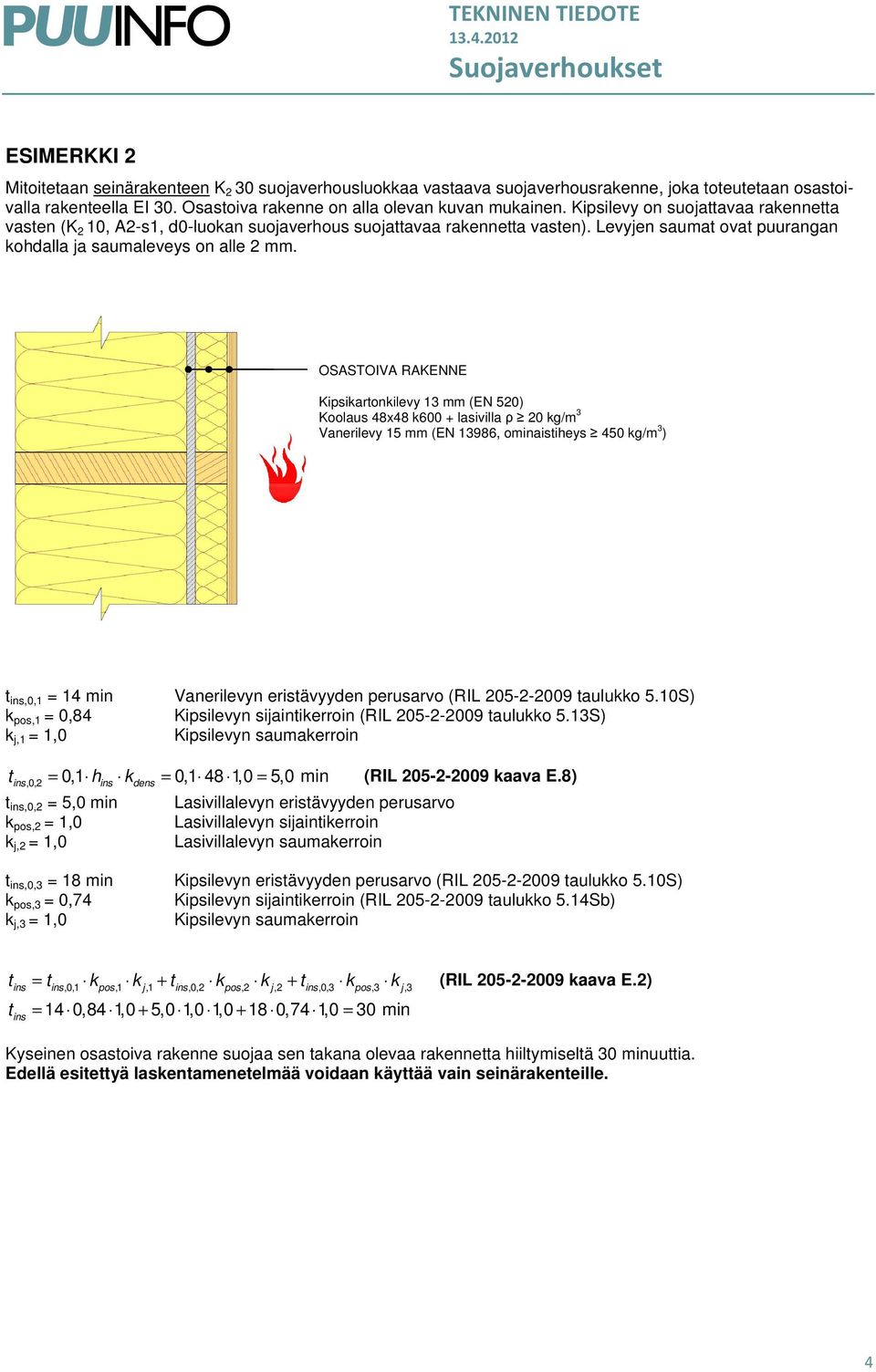

4 ESIMERKKI 2 Mitoitetaan seinärakenteen K 2 30 suojaverhousluokkaa vastaava suojaverhousrakenne, joka toteutetaan osastoivalla rakenteella EI 30. Osastoiva rakenne on alla olevan kuvan mukainen. Kipsilevy on suojattavaa rakennetta vasten (, -luokan suojaverhous suojattavaa rakennetta vasten). Levyjen saumat ovat puurangan kohdalla ja saumaleveys on alle 2 mm. Koolaus 48x48 k600 + lasivilla ρ 20 kg/m 3 Vanerilevy 15 mm (EN 13986, ominaistiheys 450 kg/m 3 ) t ins,0,1 = 14 min k pos,1 = 0,84 k j,1 = 1,0 Vanerilevyn eristävyyden perusarvo (RIL taulukko 5.10S) Kipsilevyn sijaintikerroin (RIL taulukko 5.13S) tins,0,2 = 0,1 hins kdens = 0,1 48 1,0 = 5,0 min (RIL kaava E.8) t ins,0,2 = 5,0 min Lasivillalevyn eristävyyden perusarvo k pos,2 = 1,0 Lasivillalevyn sijaintikerroin k j,2 = 1,0 Lasivillalevyn saumakerroin t ins,0,3 = 18 min k pos,3 = 0,74 k j,3 = 1,0 Kipsilevyn eristävyyden perusarvo (RIL taulukko 5.10S) Kipsilevyn sijaintikerroin (RIL taulukko 5.14Sb) t = t k k + t k k + t k k ins ins,0,1 pos,1 j,1 ins,0,2 pos,2 j,2 ins,0,3 pos,3 j,3 t ins = 14 0,84 1,0 + 5,0 1,0 1, ,74 1,0 = 30 min (RIL kaava E.2) Kyseinen osastoiva rakenne suojaa sen takana olevaa rakennetta hiiltymiseltä 30 minuuttia. Edellä esitettyä laskentamenetelmää voidaan käyttää vain seinärakenteille. 4

5 ESIMERKKI 3 Mitoitetaan seinärakenteen K 2 30 suojaverhousluokkaa vastaava suojaverhousrakenne, joka toteutetaan osastoivalla rakenteella EI 30. Osastoiva rakenne on alla olevan kuvan mukainen. Kipsilevy on suojattavaa rakennetta vasten (, -luokan suojaverhous suojattavaa rakennetta vasten). Levyjen saumat ovat puurangan kohdalla ja saumaleveys on alle 2 mm. Vanerilevy 24 mm (EN 13986, ominaistiheys 450 kg/m 3 ) t ins,0,1 = 22 min Vanerilevyn eristävyyden perusarvo (RIL taulukko 5.10S) k pos,1 = 1,0 Vanerilevyn sijaintikerroin (RIL taulukko 5.15) k j,1 = 1,0 Vanerilevyn saumakerroin t ins,0,2 = 18 min Kipsilevyn eristävyyden perusarvo (RIL taulukko 5.10S) k pos,2 = 0,6 Kipsilevyn sijaintikerroin (RIL taulukko 5.15) k j,2 = 1,0 tins = tins,0,1 kpos,1 k j,1 + tins,0,2 kpos,2 k j,2 = 22 1,0 1, ,6 1,0 = 33 min (RIL kaava E.2) Kyseinen levy-yhdistelmä suojaa sen takana olevaa rakennetta hiiltymiseltä 33 minuuttia. Edellä esitettyä laskentamenetelmää voidaan käyttää vain seinärakenteille. 5

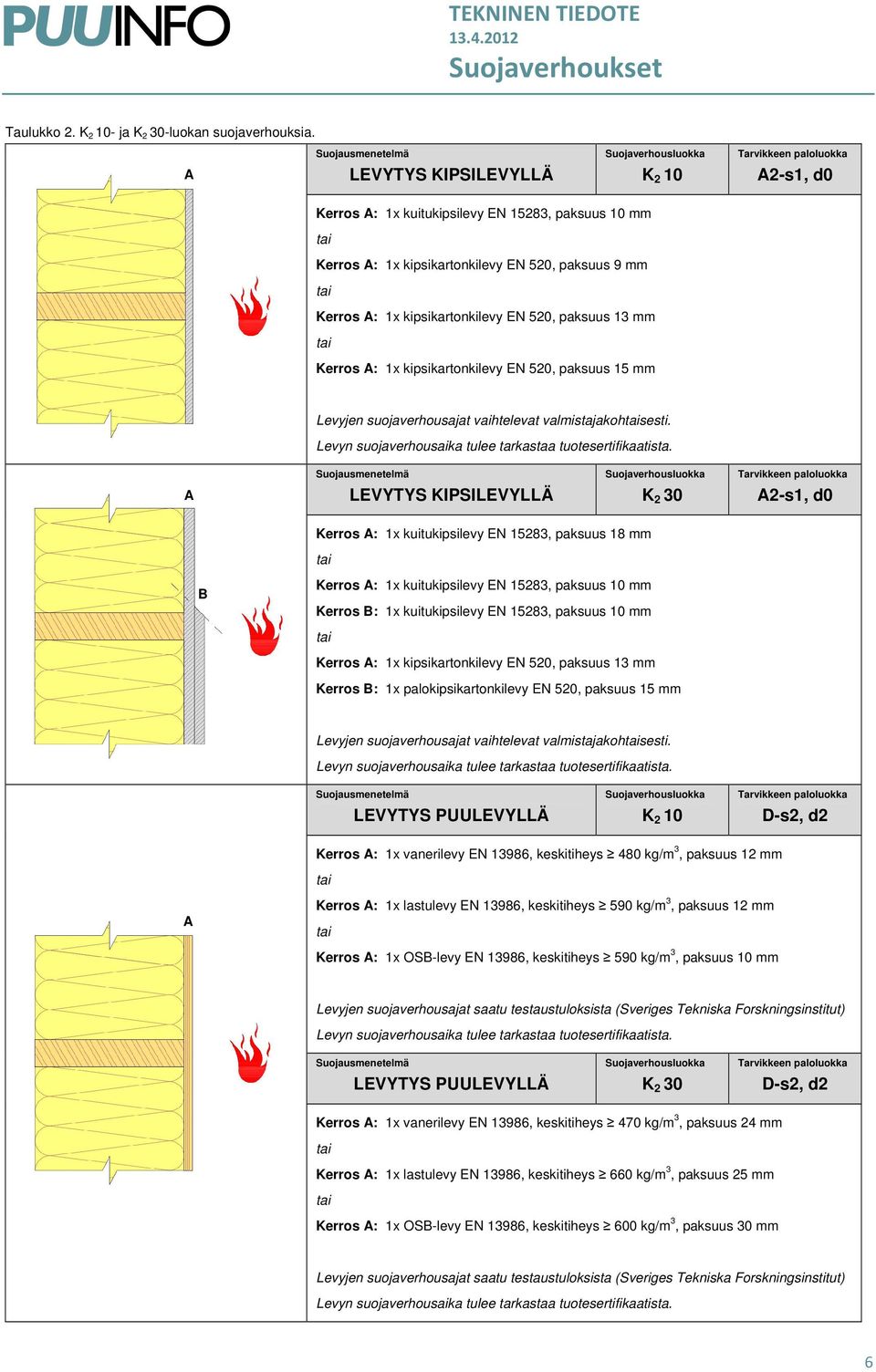

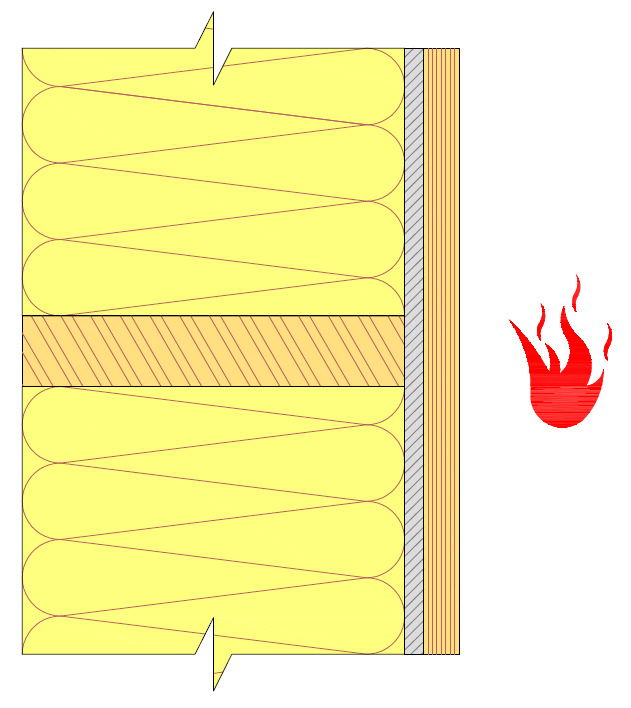

6 Taulukko 2. - ja K 2 30-luokan suojaverhouksia. A LEVYTYS KIPSILEVYLLÄ Kerros A: 1x kipsikartonkilevy EN 520, paksuus 9 mm Kerros A: 1x kipsikartonkilevy EN 520, paksuus 15 mm Levyjen suojaverhousajat vaihtelevat valmistajakohsesti. A LEVYTYS KIPSILEVYLLÄ K 2 30 Kerros A: 1x kuitukipsilevy EN 15283, paksuus 18 mm B Kerros B: 1x kuitukipsilevy EN 15283, paksuus 10 mm Kerros B: 1x palokipsikartonkilevy EN 520, paksuus 15 mm Levyjen suojaverhousajat vaihtelevat valmistajakohsesti. LEVYTYS PUULEVYLLÄ D-s2, d2 Kerros A: 1x vanerilevy EN 13986, keskitiheys 480 kg/m 3, paksuus 12 mm A Kerros A: 1x lastulevy EN 13986, keskitiheys 590 kg/m 3, paksuus 12 mm Kerros A: 1x OSB-levy EN 13986, keskitiheys 590 kg/m 3, paksuus 10 mm Levyjen suojaverhousajat saatu testaustuloksista (Sveriges Tekniska Forskningsinstitut) LEVYTYS PUULEVYLLÄ K 2 30 D-s2, d2 Kerros A: 1x vanerilevy EN 13986, keskitiheys 470 kg/m 3, paksuus 24 mm Kerros A: 1x lastulevy EN 13986, keskitiheys 660 kg/m 3, paksuus 25 mm Kerros A: 1x OSB-levy EN 13986, keskitiheys 600 kg/m 3, paksuus 30 mm Levyjen suojaverhousajat saatu testaustuloksista (Sveriges Tekniska Forskningsinstitut) 6

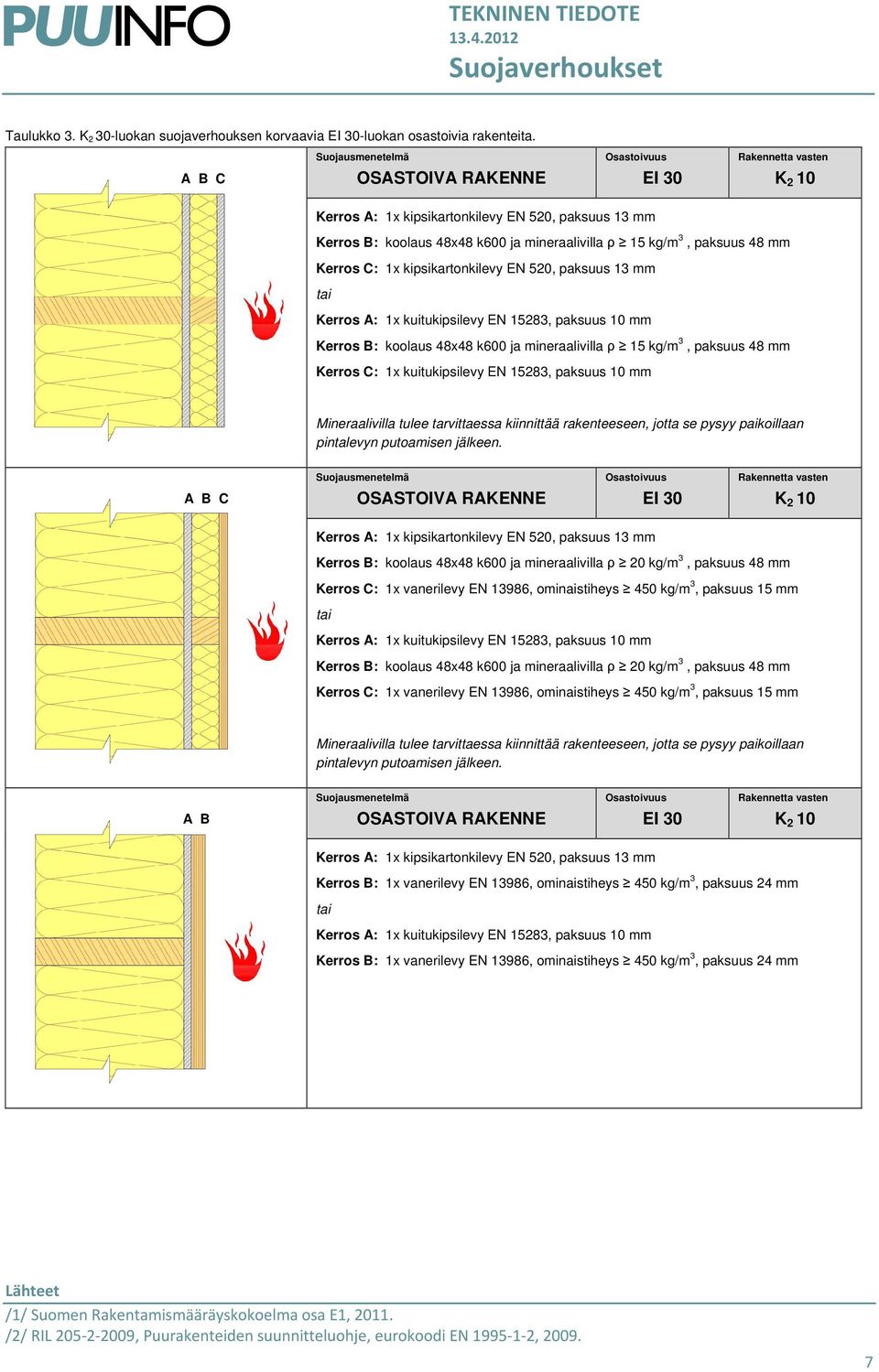

7 Taulukko 3. K 2 30-luokan suojaverhouksen korvaavia EI 30-luokan osastoivia rakenteita. A B C Osastoivuus EI 30 Rakennetta vasten Kerros B: koolaus 48x48 k600 ja mineraalivilla ρ 15 kg/m 3, paksuus 48 mm Kerros C: 1x kipsikartonkilevy EN 520, paksuus 13 mm Kerros B: koolaus 48x48 k600 ja mineraalivilla ρ 15 kg/m 3, paksuus 48 mm Kerros C: 1x kuitukipsilevy EN 15283, paksuus 10 mm Mineraalivilla tulee tarvittaessa kiinnittää rakenteeseen, jotta se pysyy paikoillaan pintalevyn putoamisen jälkeen. A B C Osastoivuus EI 30 Rakennetta vasten Kerros B: koolaus 48x48 k600 ja mineraalivilla ρ 20 kg/m 3, paksuus 48 mm Kerros C: 1x vanerilevy EN 13986, ominaistiheys 450 kg/m 3, paksuus 15 mm Kerros B: koolaus 48x48 k600 ja mineraalivilla ρ 20 kg/m 3, paksuus 48 mm Kerros C: 1x vanerilevy EN 13986, ominaistiheys 450 kg/m 3, paksuus 15 mm Mineraalivilla tulee tarvittaessa kiinnittää rakenteeseen, jotta se pysyy paikoillaan pintalevyn putoamisen jälkeen. A B Osastoivuus EI 30 Rakennetta vasten Kerros B: 1x vanerilevy EN 13986, ominaistiheys 450 kg/m 3, paksuus 24 mm Kerros B: 1x vanerilevy EN 13986, ominaistiheys 450 kg/m 3, paksuus 24 mm Lähteet /1/ Suomen Rakentamismääräyskokoelma osa E1, /2/ RIL , Puurakenteiden suunnitteluohje, eurokoodi EN ,
