Langattoman N600 Dual Band Gigabit -reitittimen WNDR3700v3 asennusopas

Transkriptio

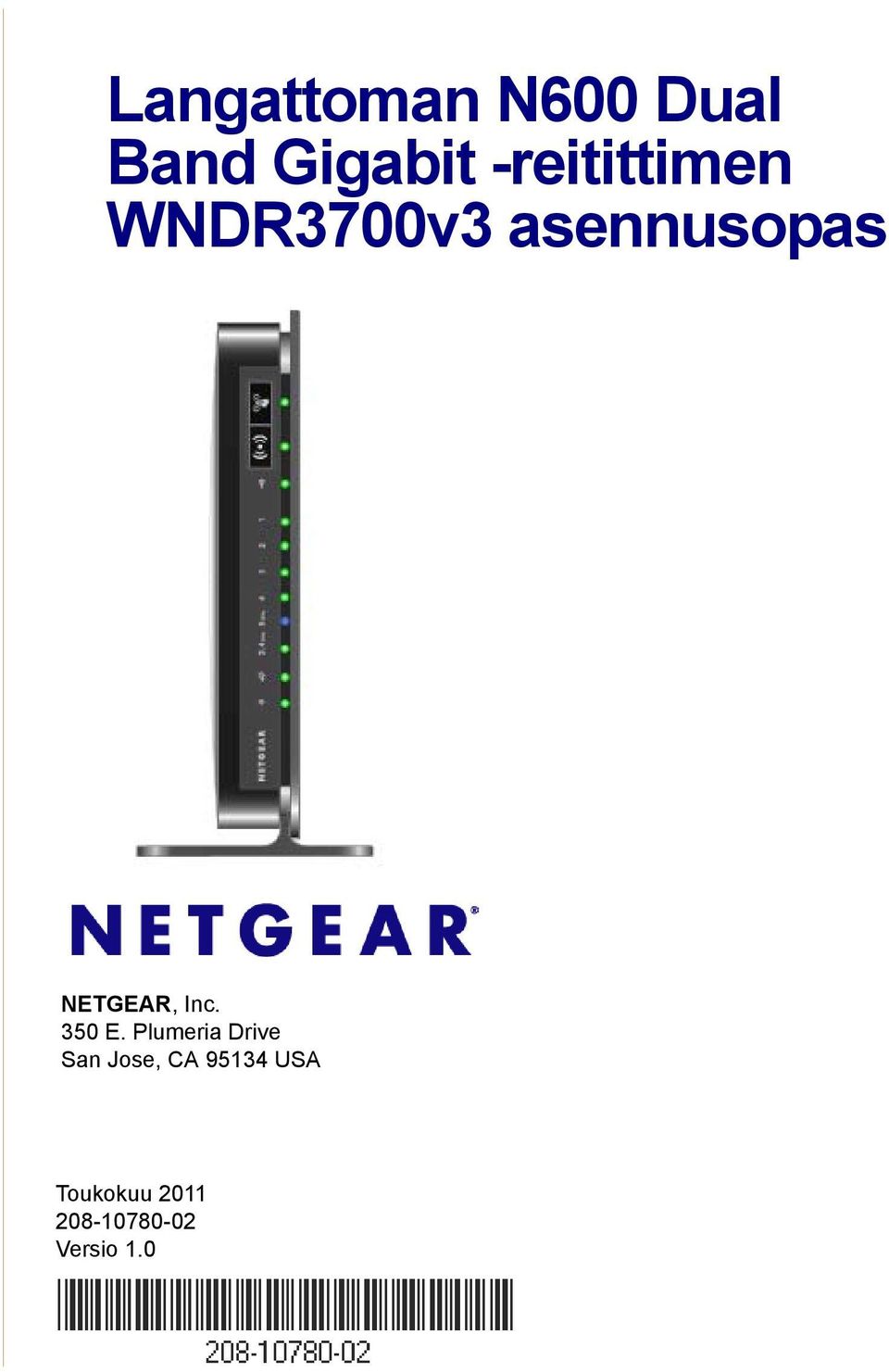

1 Langattoman N600 Dual Band Gigabit -reitittimen WNDR3700v3 asennusopas NETGEAR, Inc. 350 E. Plumeria Drive San Jose, CA USA Toukokuu Versio 1.0

2 2011 NETGEAR, Inc. Kaikki oikeudet pidätetään. Tavaramerkit NETGEAR, NETGEAR-logo ja Connect with Innovation ovat NETGEAR Inc.:n tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Tietoja voidaan muuttaa ilman erillistä ilmoitusta. Muut merkki- ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Ehdot NETGEAR pidättää oikeuden muuttaa tässä asiakirjassa kuvattuja tuotteita ilman ennakkoilmoitusta, jos tuotteiden sisäinen rakenne, toimivuus ja/tai luotettavuus sitä edellyttää. NETGEAR ei ole vastuussa mistään tässä tekstissä kuvattujen tuotteiden tai laitekokoonpanokuvien käytöstä tai soveltamisesta. 2

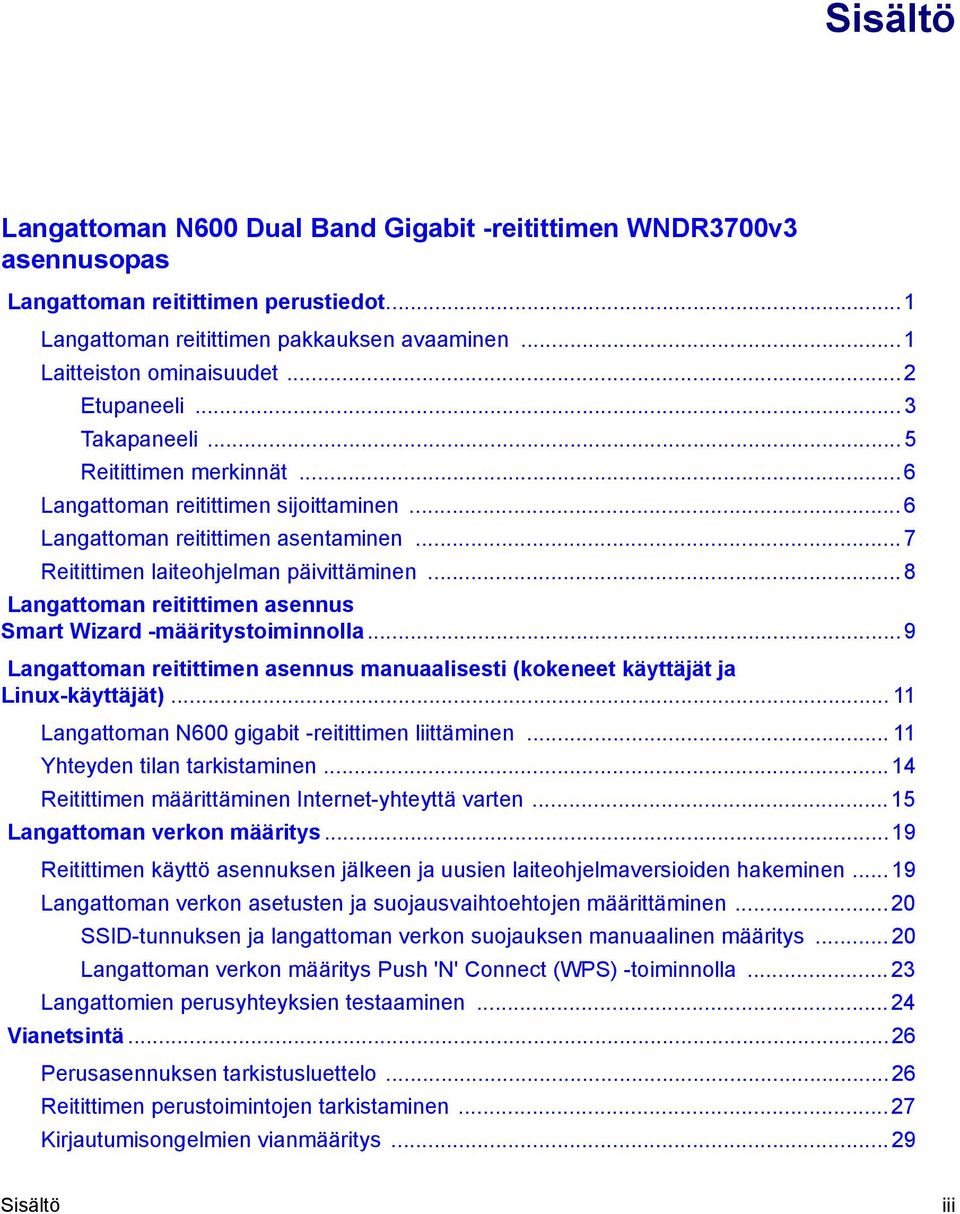

3 Sisältö Langattoman N600 Dual Band Gigabit -reitittimen WNDR3700v3 asennusopas Langattoman reitittimen perustiedot...1 Langattoman reitittimen pakkauksen avaaminen... 1 Laitteiston ominaisuudet... 2 Etupaneeli... 3 Takapaneeli... 5 Reitittimen merkinnät... 6 Langattoman reitittimen sijoittaminen... 6 Langattoman reitittimen asentaminen... 7 Reitittimen laiteohjelman päivittäminen... 8 Langattoman reitittimen asennus Smart Wizard -määritystoiminnolla...9 Langattoman reitittimen asennus manuaalisesti (kokeneet käyttäjät ja Linux-käyttäjät) Langattoman N600 gigabit -reitittimen liittäminen Yhteyden tilan tarkistaminen Reitittimen määrittäminen Internet-yhteyttä varten Langattoman verkon määritys...19 Reitittimen käyttö asennuksen jälkeen ja uusien laiteohjelmaversioiden hakeminen Langattoman verkon asetusten ja suojausvaihtoehtojen määrittäminen SSID-tunnuksen ja langattoman verkon suojauksen manuaalinen määritys...20 Langattoman verkon määritys Push 'N' Connect (WPS) -toiminnolla Langattomien perusyhteyksien testaaminen Vianetsintä...26 Perusasennuksen tarkistusluettelo Reitittimen perustoimintojen tarkistaminen Kirjautumisongelmien vianmääritys...29 Sisältö iii

4 Internet-palveluyhteyden tarkistaminen Internet-IP-osoitteen hakeminen PPPoE-yhteyden vianmääritys Internet-käytön vianmääritys Yhteyksien vianmääritys Ping-apuohjelman avulla Tietokoneen ja reitittimen välisen polun testaaminen Tietokoneen ja Internetin välisen polun testaaminen Tekniset tiedot...35 Oletusasetukset...35 Oletussalasanan ja -asetusten palauttaminen Aiheeseen liittyvät asiakirjat...39 Rekisteröinti ja sertifikaatit...40 Sisältö iv

5 Langattoman reitittimen perustiedot Onnittelut langattoman NETGEAR N600 Dual Band Gigabit -reitittimen WNDR3700v3 hankkimisesta. Tarkista pakkauksen sisältö ennen reitittimen asentamista (katso kohta Langattoman reitittimen pakkauksen avaaminen sivulla 1). Tutustu reitittimen etu- ja takapaneeliin, etenkin merkkivaloihin, ja reitittimen pohjaan merkittyihin tärkeisiin tietoihin (katso kohta Laitteiston ominaisuudet sivulla 2). Lue sitten kohta Langattoman reitittimen sijoittaminen sivulla 6 ja varmista, että olet valinnut parhaan paikan reitittimen asentamista varten. Langattoman reitittimen pakkauksen avaaminen Tuotepakkaus sisältää seuraavat osat: N600 gigabit -reititin N600 gigabit -reitittimen teline AC-virtasovitin (vaihtelee alueittain) keltainen Ethernet-kaapeli NETGEAR-asennusopas Ohje-CD, joka sisältää Smart Wizard -asennustoiminnon (Autorun.exe) tämän oppaan PDF-version linkin online-käyttöoppaaseen Jos jokin osista on virheellinen, puuttuu tai on vioittunut, ota yhteys NETGEAR-jälleenmyyjään. Säilytä pakkaus ja alkuperäiset pakkausmateriaalit siltä varalta, että tuote on palautettava korjattavaksi. Langattoman reitittimen perustiedot 1

6 Uuden reitittimen valmistelu asennusta varten: 1. Poista suojakalvo varovasti reitittimen päältä. 2. Aseta N600 gigabit -reititin paikalleen siten, että reitittimen pohjassa oleva nuoli ja kotelon takaosan nuoli ovat kohdakkain, ja työnnä reititin sitten varovasti telineeseen. Palauta tehdasasetukset -painike Kuva 1 3. Sijoita reititin sopivaan asennuspaikkaan (lähelle virtapistoketta ja tietokoneiden Ethernetkaapeleiden ulottuville). Laitteiston ominaisuudet Tutustu ennen reitittimen asentamista ja kytkemistä sen etu- ja takapaneeliin, etenkin etupaneelin merkkivaloihin. Langattoman reitittimen perustiedot 2

7 Etupaneeli Kuva 2 Etupaneelissa on yhdeksän tilavaloa, joilla voit seurata ja tarkistaa reitittimen tiloja. Oikealla on lisäksi kaksi kytkinpainiketta. (Nämä painikkeet voivat olla päällä, jos reititin on telineessä.) Tilavalojen kuvaus: Taulukko 1 ja kytkinpainikkeiden kuvaus: Taulukko 2. Taulukko 1. Tilavalojen kuvaukset Valo Toiminto Toiminta Kuvaus 1. Virta Palaa oranssina Laite käynnistyy, kun virta on kytketty. Palaa vihreänä Laite on käynnistynyt ja valmis. Ei pala Reitittimeen ei ole kytketty virtaa. Vilkkuu vihreänä Laiteohjelma on vioittunut. Kohdassa Reitittimen perustoimintojen tarkistaminen sivulla 27 on lisätietoja reitittimen laiteohjelmiston palauttamisesta. Vilkkuu 1. Laiteohjelmaa päivitetään. oranssina 2. Tehdasasetusten palautuspainiketta painettu ja palautetaan tehdasasetuksia. 2. Internet Ei pala Modeemiin ei ole liitetty Ethernet-kaapelia. Palaa oranssina Modeemin Ethernet-kaapeliyhteys on havaittu. Palaa vihreänä IP-osoite on vastaanotettu, valmiina lähettämään tietoja. 3. 2,4 GHz:n tila 4. 5 GHz:n tila 5. Lähiverkko (portit 1 4) Ei pala Palaa vihreänä Ei pala Palaa sinisenä Palaa vihreänä Palaa oranssina Ei pala 2,4 GHz:n radio ei ole käytössä. 2,4 GHz:n radio on käytössä. 5 GHz:n radio ei ole käytössä. 5 GHz:n radio on käytössä. LAN-portti on tunnistanut 1 Gbps:n yhteyden liitettyyn laitteeseen. LAN-portti on tunnistanut 10/100 Mbps:n yhteyden liitettyyn laitteeseen. Portti ei ole havainnut yhteyttä. Langattoman reitittimen perustiedot 3

8 Taulukko 1. Tilavalojen kuvaukset (jatkuu) Valo Toiminto Toiminta Kuvaus 6. USB Ei pala USB-laitetta ei ole kytketty tai laitteiston turvallisen poiston painiketta on painettu ja USB-laitteen voi nyt poistaa turvallisesti. Palaa vihreänä Reititin on hyväksynyt USB-laitteen ja on käyttövalmis. Vilkkuu nopeasti vihreänä USB-laite on käytössä. WLAN-toiminto otetaan käyttöön ja poistetaan käytöstä WLAN-painikkeella. WPS-painike poistaa WPS-toiminnon käytöstä. Taulukko 2. Kytkinpainikkeiden kuvaukset Painike Toiminto Toiminta Kuvaus 7. WLAN Käytössä/ ei käytössä 8. WPS käytössä Käytössä Ei käytössä Käytössä Kun langatonta LAN-painiketta painetaan, 2,4 GHz:n ja 5 GHz:n langattomat radiot otetaan käyttöön, jolloin 2,4 GHz:n ja 5 GHz:n merkkivalot syttyvät. 2,4 GHz:n ja 5 GHz:n radiot eivät ole käytössä ja merkkivalot eivät ole käytössä. WPS-toiminto on otettu käyttöön. Kun painat WPS-painiketta, WPS-merkkivalo vilkkuu vihreänä kaksi minuuttia. Tällöin langattoman laitteen suojausasetukset synkronoidaan. Varmista ennen WPS-painikkeen painamista käyttöasentoon, että WLAN-painike on käyttöasennossa. Jos kumpikin langaton radio on poistettu käytöstä (2,4 GHz:n ja 5 GHz:n merkkivalot eivät pala), WPS ei toimi. Lisätietoja tiloista on kohdassa Langattoman verkon asetusten ja suojausvaihtoehtojen määrittäminen sivulla 20 sekä verkossa olevassa käyttöoppaassa, jonka linkki on Ohje-CD-levyllä. Langattoman reitittimen perustiedot 4

9 Takapaneeli WNDR3700v3-reitittimen takapaneeli on kuvattu seuraavassa kuvassa ja listassa. Kuva Langattoman N600 gigabit -reitittimen takaosassa on 1. USB 2.0 -portti (taaksepäin yhteensopiva USB 1.0/1.1 -versioiden kanssa) USB-muistilaitteen liittämiseen 2. neljä lähiverkon (LAN) 10/100/1000 Mbps:n Ethernet-porttia, joilla reititin liitetään paikallisiin tietokoneisiin 3. internetin (WAN) 10/100/1000 Mbps:n Ethernet-portti, joilla reititin liitetään kaapeliin tai DSL-modeemiin 4. virtasovittimen liitäntä 5. virtapainike. Langattoman reitittimen perustiedot 5

10 Reitittimen merkinnät Laitteen suojaus-pin-koodi, sarjanumero, porttiliitännät, tilavalot ja sisäänkirjauksen oletusasetukset on merkitty N600 gigabit -reitittimen pohjaan. Kuva 4 Langattoman reitittimen sijoittaminen Langattoman N600 gigabit -reitittimen avulla voit käyttää verkkoa lähes mistä tahansa langattoman verkon toiminta-alueelta. Langattoman yhteyden kanto- tai toiminta-alue voi kuitenkin vaihdella huomattavasti langattoman reitittimen sijoittamisen mukaan. Esimerkiksi seinien paksuus tai määrä saattaa rajoittaa langattoman signaalin toiminta-aluetta. Saat parhaat tulokset sijoittamalla reitittimen suunnilleen keskelle tilaa, jossa tietokoneita ja muita laitteita käytetään, mieluiten näköetäisyydelle muista langattomista laitteista virtajohdon ja tietokoneiden Ethernet-kaapeleiden ulottuville esimerkiksi hyllyn päälle tai muuhun korkeaan paikkaan siten, että N600 gigabit -reitittimen ja muiden langattomien laitteiden väliin jää mahdollisimman vähän seiniä tai kattoja etäälle sähkölaitteista, jotka saattavat aiheuttaa häiriöitä, kuten kattotuulettimet, turvajärjestelmät, mikroaallot ja langattomien puhelinten tukiasemat etäälle suurista metallipinnoista, kuten metallisista ovista ja alumiininiiteistä. Myös muut materiaalit, kuten lasi, eristetyt seinät, akvaariot, peilit, tiili ja sementti, saattavat suurina pintoina vaikuttaa langattomaan signaaliin. Näiden ohjeiden noudattamatta jättäminen voi heikentää järjestelmän suorituskykyä merkittävästi tai aiheuttaa sen, että langatonta Internet-yhteyttä ei voi käyttää. Langattoman reitittimen perustiedot 6

11 Langattoman reitittimen asentaminen Ohje-CD:n Smart Wizard -määritystoiminnon avulla voit asentaa reitittimen ja muodostaa Internet-yhteyden nopeasti. Smart Wizard -toiminto opastaa reitittimen ja (yhden tai useamman) tietokoneen määrityksessä, internetin asetusten määrityksessä, langattoman verkon määrityksessä sekä langattoman verkon suojauksen käyttöönottoon tarvittavissa vaiheissa. Sen suorittamisen jälkeen Internet-yhteys on käyttövalmis! Jos käytössäsi on Linux-käyttöjärjestelmä, sinun on käytettävä manuaalista asennusmenetelmää (katso kohta Langattoman reitittimen asennus manuaalisesti (kokeneet käyttäjät ja Linux-käyttäjät) sivulla 11). Voit määrittää langattoman N600 gigabit -reitittimen käyttämällä jompaakumpaa seuraavista tavoista: Smart Wizard -määritys: Smart Wizard -määritys on käytettävissä Ohje-CD-levyltä. Katso Smart Wizard -määritystä koskevat ohjeet kohdasta Langattoman reitittimen asennus Smart Wizard -määritystoiminnolla sivulla 9. Tämä tapa on vaivattomampi. Ohjattu toiminto opastaa määrityksen vaiheissa. Se suorittaa useita vaiheita automaattisesti ja varmistaa, että vaiheiden suoritus on onnistunut. Smart Wizard -toiminnon käyttöä varten tarvitaan tietokone, jossa on Microsoft Windowstai Mac-käyttöjärjestelmä. Jos aiot käyttää yrityksen tietokonetta kotiverkon reitittimen määrittämiseen, ota yhteyttä yrityksen verkkotukeen. Yritysverkon asetukset tai VPN (Virtual Private Network) -ohjelmistot saattavat olla ristiriidassa reitittimen oletusasetusten kanssa. Jos epäilet ristiriidan mahdollisuutta, käytä toista tietokonetta. Manuaalinen määritys: Jos Smart Wizard -toimintoa ei voi käyttää tai haluat määrittää asetukset itse, katso kohta Langattoman reitittimen asennus manuaalisesti (kokeneet käyttäjät ja Linux-käyttäjät) sivulla 11. Valitse tämä vaihtoehto, jos esimerkiksi käytössäsi on Linuxkäyttöjärjestelmä tai sinulla on hyvät tekniset tiedot määrittämisestä. Jos päätät käyttää tätä vaihtoehtoa ja asentaa reitittimen manuaalisesti, parhaat tulokset saat asentamalla ja määrittämällä reitittimesi seuraavassa järjestyksessä: 1. Asenna ja kytke langaton reititin verkkoon (katso kohta Langattoman N600 gigabit -reitittimen liittäminen sivulla 11). 2. Määritä langattoman reitittimen Internet-yhteys (katso kohta Reitittimen määrittäminen Internet-yhteyttä varten sivulla 15). 3. Määritä langattoman verkon asetukset ja valitse sopivat suojausasetukset (katso kohta Langattoman verkon määritys sivulla 19). Langattoman reitittimen perustiedot 7

12 Reitittimen laiteohjelman päivittäminen NETGEAR kehittää jatkuvasti reitittimien toimintaa ja ominaisuuksia. Jotta saisit helposti käyttöösi parhaat ja ajantasaisimmat reitittimen toiminnot, NETGEAR tarjoaa vaihtoehtoja tuotteen päivittämiseen. Ohjatun Smart Wizard -määritystoiminnon avulla voit hakea ja asentaa päivityksiä määrityksen yhteydessä. Reitittimen oman päivitystoiminnon avulla voit hakea ja asentaa päivityksiä. Tämän toiminnon käyttäminen edellyttää, että olet kirjautunut reitittimeen (lisätietoja on käyttöoppaassa.) Lisätietoja on kohdassa Langattoman reitittimen asennus manuaalisesti (kokeneet käyttäjät ja Linux-käyttäjät) sivulla 11. Langattoman reitittimen perustiedot 8

13 Langattoman reitittimen asennus Smart Wizard -määritystoiminnolla Varmista ennen reitittimen asentamista, että käytössäsi on joko Mac- tai Windows-käyttöjärjestelmä (Windows 7, Windows Vista, Windows 2000 tai Windows XP Service Pack 2 tai uudempi käyttöjärjestelmä) käytössäsi on Internet-palveluntarjoajan tarjoama Internet-yhteys tietokoneessasi on langallinen Ethernet-yhteys (ei langaton yhteys) kaapelimodeemipalvelua käyttäessäsi käytät tietokonetta, jolla Internet-palvelu on alkujaan määritetty. NETGEAR Smart Wizard -määritystoiminto ohjaa reitittimen ja tietokoneen yhteyksien muodostamisessa vaihe kerrallaan. Sen jälkeen se auttaa määrittämään langattoman yhteyden asetukset ja ottamaan langattoman verkon suojauksen käyttöön. Smart Wizard -toiminto auttaa asennuksessa ja asetusten määrittämisessä suorittamalla useita vaiheita automaattisesti. Smart Wizard -toiminto tarkistaa kaikissa määritysprosessin vaiheissa, että kaikki tarvittavat toimet on suoritettu. Määritys ohjatun toiminnon avulla kestää noin 20 minuuttia. Reitittimen asentaminen ohjatun Smart Wizard -toiminnon avulla: 1. Smart Wizard -toiminnon käynnistäminen: Windows-käyttäjät: Aseta ohje-cd-levy tietokoneen CD-asemaan. CD käynnistyy automaattisesti ja tunnistaa tietokoneessa käytössä olevan kielen. Voit halutessasi valita toisen kielen. Jos CD-levy ei käynnisty automaattisesti, siirry CD-levyn sisältöön Resurssienhallinnassa ja kaksoisnapsauta kuvaketta. Käynnistä ohjattu Smart Wizard -määritystoiminto valitsemalla CD:n valikosta Setup. Mac-käyttäjät: kaksoisosoita MacWizard-painiketta. 2. Kun Smart Wizard kehottaa etsimään päivityksiä, tarkista reitittimelle saatavana olevat päivitykset NETGEAR-sivustosta valitsemalla Yes (Kyllä) tai suorita päivitys myöhemmin valitsemalla No (Ei) (katso kohta Reitittimen käyttö asennuksen jälkeen ja uusien laiteohjelmaversioiden hakeminen sivulla 19). Langattoman reitittimen asennus Smart Wizard -määritystoiminnolla 9

14 3. Asenna reititin noudattamalla toiminnon ohjeita ja kehotteita. Smart Wizard -toiminto ohjaa reitittimen asennuksessa, sen Internet-yhteyden muodostuksessa, langattoman verkon asetusten määrityksessä ja sopivan suojaustason määrittämisessä verkolle. Jos et valitse suojausasetusta asennuksen yhteydessä, voit määrittää sen myöhemmin reitittimen käyttöliittymän avulla (katso kohta SSID-tunnuksen ja langattoman verkon suojauksen manuaalinen määritys sivulla 20 tai Langattoman verkon määritys Push 'N' Connect (WPS) -toiminnolla sivulla 23). Jotta nopean langattoman reitittimen suorituskyky olisi paras mahdollinen, kaikkien verkon tietokoneiden langattomien sovitinkorttien pitäisi tukea samaa tekniikkaa kuin reititin (lisätietoja on verkossa olevassa käyttöoppaassa). Asennuksen viimeistely: Windows-käyttäjät: Smart Wizard -toiminto tallentaa tietokoneen työpöydälle tiedoston Router_Setup.html, jonka avulla voit tarkistaa reitittimen asetukset. Lisäksi se luo työpöydälle reitittimen sisäänkirjauksen pikakuvakkeen, jolla voit avata reitittimen päävalikon. Mac-käyttäjät: Smart Wizard -toiminto tallentaa Router_Setup.pdf-tiedoston työpöydälle. Olet nyt muodostanut yhteyden Internetiin. Internet-yhteyden muodostamisen jälkeen voit kirjautua reitittimeen ja tarkistaa, onko laiteohjelmasta uutta versiota. Katso oletusarvoiset kirjautumistiedot laitteen pohjasta tai tutustu kohtaan Reitittimen käyttö asennuksen jälkeen ja uusien laiteohjelmaversioiden hakeminen sivulla 19. määrittää Internet-yhteyksiä muille verkon langattomille tietokoneille (katso kohta Langattoman verkon asetusten ja suojausvaihtoehtojen määrittäminen sivulla 20). Lisätietoja muista kuin tässä oppaassa käsitellyistä lisäasetuksista on käyttöoppaassa, joka on ohje-cd-levyllä. Verkossa käytettävä käyttöopas on käytettävissä myös reitittimen käyttöliittymän kautta. Tehdasasetukset voidaan palauttaa tehdasasetusten palautuspainikkeella. Lisätietoja tästä toiminnosta on kohdassa Oletussalasanan ja -asetusten palauttaminen sivulla 38. Langattoman reitittimen asennus Smart Wizard -määritystoiminnolla 10

15 Langattoman reitittimen asennus manuaalisesti (kokeneet käyttäjät ja Linux-käyttäjät) Ennen kuin asennat reitittimen manuaalisesti ja muodostat siihen yhteyden, tutustu seuraavaan listaan ja varmista, että kaikki tarvittavat tiedot ovat käytettävissäsi. DSL- tai kaapeliyhteys Internet-palveluntarjoajaan. Internet-palveluntarjoajan antamat kokoonpanotiedot. Internet-tilin määritysten mukaan saatat tarvita seuraavia tietoja langattoman N600 gigabit -reitittimen määrittämiseen ja Internetyhteyden muodostamiseen: isäntänimi ja toimialueiden nimet Internetin kirjautumistunnus ja salasana (tavallisesti sähköpostiosoite ja salasana) nimipalvelinten (DNS) osoitteet kiinteä tai staattinen IP-osoite Internet-palveluntarjoajan antamien tietojen pitäisi sisältää kaikki Internet-yhteyden muodostuksessa tarvittavat tiedot. Jos sinulla ei ole näitä tietoja, ota yhteys Internetpalveluntarjoajaan. Tee seuraavat toimet, jos et ole tehnyt niitä aiemmin: Tarkista, että reitittimen pakkaus sisältää kaikki tarvittavat osat (katso kohta Langattoman reitittimen pakkauksen avaaminen sivulla 1). Valitse langattomalle N600 gigabit -reitittimelle paras paikka kohdan Langattoman reitittimen sijoittaminen sivulla 6 ohjeiden mukaisesti. Langattoman N600 gigabit -reitittimen liittäminen Varmista ennen langattoman N600 Gigabit -reitittimen asentamista, että tietokoneen Internetprotokollan (TCP/IP) asetuksissa on määritetty, että IP-osoite haetaan automaattisesti käyttämällä DHCP-protokollaa ja että DNS-palvelimen osoite haetaan automaattisesti. Voit tarkistaa nämä asetukset tietokoneen Ohjauspaneelin verkkoyhteyksien TCP/IP-asetuksista. Jos tarvitset lisätietoja, tutustu tietokoneen oppaisiin tai katso TCP/IP-osoitteiden määrittämistä koskeva ohjelinkki kohdasta Aiheeseen liittyvät asiakirjat sivulla 39. Jos olet korvaamassa olemassa olevaa reititintä, poista se kokonaan verkosta ja irrota kaikki sen liitännät ennen uuden reitittimen asentamista. Langattoman reitittimen asennus manuaalisesti (kokeneet käyttäjät ja Linux-käyttäjät) 11

16 Voit määrittää N600 gigabit -reitittimen kahden seuraavan vaiheen avulla: 1. Liitä reititin ADSL- tai kaapelimodeemiin ja liitä tietokone reitittimeen. 2. Määritä reititin käyttämään Internet-palvelua. Liitä langaton N600 gigabit -reititin seuraavasti: 1. Liitä langaton N600 gigabit -reititin, tietokone ja modeemi. a. Sammuta tietokone. b. Katkaise kaapeli- tai ADSL-laajakaistamodeemista virta ja irrota sen kaapelit. Jos modeemissa on varaparisto, poista se. c. Etsi Ethernet-kaapeli (1), joka liittää tietokoneen modeemiin. 1 2 Kuva 5 2. Irrota kaapeli modeemista (2). Se liitetään reitittimeen myöhemmin. 3. Ota esiin NETGEAR-tuotteen mukana toimitettu Ethernet-kaapeli. Liitä Ethernet-kaapeli kunnolla modeemiin ja langattoman N600 gigabit -reitittimen Internet-porttiin (3). Langattoman reitittimen asennus manuaalisesti (kokeneet käyttäjät ja Linux-käyttäjät) 12

17 3 Kuva 6 4. Ota esiin modeemista vaiheessa 2 irrotettu kaapeli. Liitä se (4) kunnolla reitittimen lähiverkkoporttiin, kuten porttiin LAN 1. 4 Kuva 7 Verkkokaapelit on nyt liitetty ja voit käynnistää verkon. On tärkeää, että käynnistät verkon oikeassa järjestyksessä. Verkon käynnistäminen oikeassa järjestyksessä. Jos verkkoa ei käynnistetä oikeassa järjestyksessä, Internet-yhteyden muodostaminen ei ehkä onnistu. Langattoman reitittimen asennus manuaalisesti (kokeneet käyttäjät ja Linux-käyttäjät) 13

18 1. Kytke ensin kaapeli- tai DSL-modeemin virta (jos modeemissa on varaparisto, aseta se takaisin paikalleen). Odota kaksi minuuttia. 2. Kytke sitten virtajohto N600 gigabit -reitittimeen ja virtapistokkeeseen. Odota minuutti. 3. Käynnistä tietokone. Yhteyden muodostus reitittimen, tietokoneen ja Internet-palveluntarjoajan välille kestää useita minuutteja. DSL-asiakkaat: Jos ohjelmisto kirjaa sinut Internetiin, älä suorita ohjelmistoa. Valitse Internet Explorerin Työkalut-valikosta Internet-asetukset ja sitten Yhteydet-välilehdestä Älä koskaan muodosta yhteyttä puhelinverkon kautta. Yhteyden tilan tarkistaminen Tarkista langattoman reitittimen tilavaloista, että reititin on kytketty oikein (katso Kuva 8). Kuva Tarkista N600 gigabit -reitittimen tilavaloista seuraavat kohdat: Virta. Virran merkkivalon (1) pitäisi palaa yhtäjaksoisesti vihreänä. Jos se ei pala, katso kohta Reitittimen perustoimintojen tarkistaminen sivulla 27. Internet. Internet-portin valon (2) pitäisi palaa. Jos se ei pala, tarkista, että Ethernet-kaapeli on kunnolla kiinni langattoman N600 gigabit -reitittimen Internet-portissa ja modeemissa ja että modeemiin on kytketty virta. Käyttötila. 2,4 GHz:n N/G-kaistavalon (3) pitäisi palaa ja 5,0 GHz:n N-kaistavalon (3) pitäisi palaa. Lähiverkko (LAN). Ainakin yhden LAN-valon (4) pitäisi palaa. Vihreä valo ilmaisee, että tietokoneen tiedonsiirtonopeus on 1 Gbps, ja punainen tarkoittaa 10/100 Mbps:n nopeutta. Jos lähiverkkovalo ei pala, tarkista, että tietokoneen ja reitittimen välinen Ethernet-kaapeli on liitetty kunnolla ja että tietokoneeseen on kytketty virta. Langattoman reitittimen asennus manuaalisesti (kokeneet käyttäjät ja Linux-käyttäjät) 14

19 USB. USB-valon (5) pitäisi palaa, jos USB-laite on kytketty ja käyttövalmis. Vihreä valo vilkkuu nopeasti, kun USB-laitetta käytetään. WLAN käytössä tai ei käytössä. WLAN (Wireless Local Area Network) -painikkeella (6) kytketään 2,4 GHz:n ja 5,0 GHz:n langattomiin radioihin virta tai katkaistaan niistä virta. WPS. Vihreänä vilkkuva WPS-painike (7) osoittaa WPS-toimintaa, kun laitteessa on käynnissä kahden minuutin synkronointiaika. Vaihtoehtoisesti kyseessä on WPS-virhe. Reitittimen määrittäminen Internet-yhteyttä varten Kun määrität langattoman reitittimen manuaalisesti, sinun on kirjauduttava N600 gigabit -reitittimen käyttöliittymään, jotta voit määrittää sen asetukset ensimmäistä kertaa ja muuttaa niitä myöhemmin. Tehdasasetukset voidaan palauttaa tehdasasetusten palautuspainikkeella. Lisätietoja on kohdassa Oletussalasanan ja -asetusten palauttaminen sivulla 38. Reitittimen käyttäminen: 1. Muodosta yhteys langattomaan N600 gigabit -reitittimeen kirjoittamalla selaimen osoiteriville ja painamalla Enter-näppäintä. Kuva 9 Muodosta yhteys N600 gigabit -reitittimeen kirjoittamalla jokin seuraavista URLosoitteista selaimen osoiteriville ja painamalla Enter-näppäintä: Langattoman reitittimen asennus manuaalisesti (kokeneet käyttäjät ja Linux-käyttäjät) 15

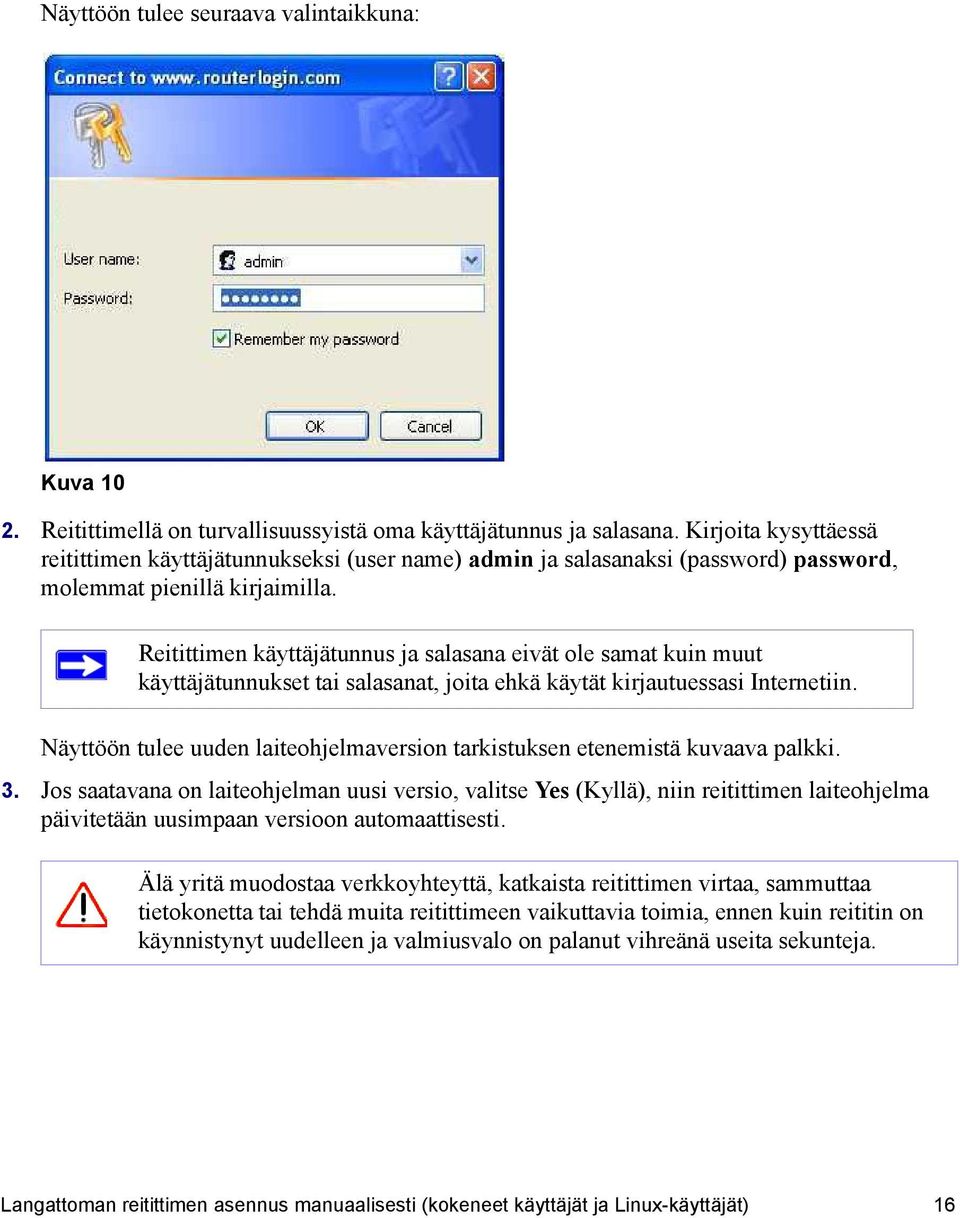

20 Näyttöön tulee seuraava valintaikkuna: Kuva Reitittimellä on turvallisuussyistä oma käyttäjätunnus ja salasana. Kirjoita kysyttäessä reitittimen käyttäjätunnukseksi (user name) admin ja salasanaksi (password) password, molemmat pienillä kirjaimilla. Reitittimen käyttäjätunnus ja salasana eivät ole samat kuin muut käyttäjätunnukset tai salasanat, joita ehkä käytät kirjautuessasi Internetiin. Näyttöön tulee uuden laiteohjelmaversion tarkistuksen etenemistä kuvaava palkki. 3. Jos saatavana on laiteohjelman uusi versio, valitse Yes (Kyllä), niin reitittimen laiteohjelma päivitetään uusimpaan versioon automaattisesti. Älä yritä muodostaa verkkoyhteyttä, katkaista reitittimen virtaa, sammuttaa tietokonetta tai tehdä muita reitittimeen vaikuttavia toimia, ennen kuin reititin on käynnistynyt uudelleen ja valmiusvalo on palanut vihreänä useita sekunteja. Langattoman reitittimen asennus manuaalisesti (kokeneet käyttäjät ja Linux-käyttäjät) 16

21 4. Valitse päävalikosta Setup Wizard (Ohjattu asennustoiminto). Ohjatun asennustoiminnon ikkuna avautuu. Kuva Valitse No (Ei), jos haluat määrittää yhteyden itse. Valitse Next (Seuraava). Basic Settings (Perusasetukset) -näyttö avautuu. Kirjoita tarvittavat Internet-yhteyden tiedot asianmukaisiin kenttiin. Jos tarvitset ohjeita, tutustu reitittimen käyttöliittymän Basic Settings Help (Perusasetusten ohje) -näyttöihin tai tämän langattoman N600 gigabit -reitittimen verkossa olevaan käyttöoppaaseen. Jos yhteyden muodostus langattomaan reitittimeen ei onnistu, tarkista tietokoneen Internet-protokollan (TCP/IP) asetukset Ohjauspaneelin Verkkoyhteydet-osasta. Tietokone pitäisi määrittää hakemaan sekä IP- että DNS-palvelinosoitteet automaattisesti. Lisätietoja on tietokoneen käyttöoppaissa ja ohjelinkeissä (katso kohta Aiheeseen liittyvät asiakirjat sivulla 39). 6. Tallenna asetukset ja viimeistele yhteyden muodostus valitsemalla Apply (Käytä). Olet nyt muodostanut yhteyden Internetiin. Langattoman N600 gigabit -reitittimen kotisivu avautuu. Jos haluat lisätietoja reitittimen asetusten viimeistelemistä ja langattoman verkon asetusten määrittämisestä, katso Reitittimen käyttö asennuksen jälkeen ja uusien laiteohjelmaversioiden hakeminen sivulla 19 ja Langattoman verkon asetusten ja suojausvaihtoehtojen määrittäminen sivulla 20. Langattoman reitittimen asennus manuaalisesti (kokeneet käyttäjät ja Linux-käyttäjät) 17

22 Jos yhteyden muodostus ei onnistu, tarkista asetukset ja varmista, että olet valinnut oikeat asetukset ja kirjoittanut kaiken oikein ota yhteyttä Internet-palveluntarjoajaan ja varmista, että olet saanut oikeat määritystiedot tutustu osioon Vianetsintä sivulla 26. Jos ongelmat eivät ratkea, rekisteröi NETGEAR-tuotteesi ja ota yhteyttä NETGEARin tekniseen tukeen. Langattoman reitittimen asennus manuaalisesti (kokeneet käyttäjät ja Linux-käyttäjät) 18

23 Langattoman verkon määritys Kun olet asentanut reitittimen, sinun on viimeisteltävä langattoman yhteyden määritys kirjautumalla reitittimeen. Kun kirjaudut selaimeen, sinua kehotetaan etsimään laiteohjelmapäivityksiä NETGEAR-päivityspalvelimelta. Reitittimen käyttö asennuksen jälkeen ja uusien laiteohjelmaversioiden hakeminen Smart Wizard -toiminto on käytettävissä, kun käytät CD-levyä. Jos haluat muuttaa asetuksia sen jälkeen, kun reititin on asennettu ja määritetty, napsauta työpöydän pikakuvaketta (Smart Wizard -toiminto on luonut esimääritetyn pikakuvakkeen asennuksen yhteydessä) ja avaa reitittimen hallintaliittymä. 1 Voit myös muuttaa asetuksia tai määrittää langattomat asetukset ja suojausasetukset avaamalla selainikkunan ja kirjautumalla reitittimeen. Lisäksi sinua kehotetaan etsimään uusia reitittimen laiteohjelmaversiota. Kirjautuminen reitittimeen asennuksen jälkeen: 1. Avaa selainikkuna ja kirjoita selaimen osoitekenttään Paina Enter-näppäintä. Voit kirjautua langattomaan reitittimeen käyttämällä kumpaa tahansa seuraavista osoitteista: tai 2. Kun näyttöön tulee kehote, kirjoita käyttäjätunnus (User name) ja salasana (Password). Oletusarvona reitittimen käyttäjätunnus on admin ja salasana on password, molemmat pienillä kirjaimilla. Jos olet vaihtanut salasanan, käytä määrittämääsi uutta salasanaa. Reitittimen käyttäjätunnus ja salasana ovat käytössä vain reitittimessä. Ne eivät ole samat kuin muut käyttäjätunnukset tai salasanat, joita ehkä käytät kirjautuessasi Internetiin. 1. Pikakuvake on luotu työpöydällesi vain, jos olet käyttänyt Smart Wizard -asennustoimintoa. Langattoman verkon määritys 19

24 Langattoman verkon asetusten ja suojausvaihtoehtojen määrittäminen Reitittimen langattoman verkon asetusten on vastattava siihen langattomasti liitettävien laitteiden (kuten sovitinkorttien ja tietokoneiden) langattoman verkon asetuksia. Langattomassa verkossa reitittimen ja verkon kaikkien langattomien tietokoneiden on käytettävä samaa SSID-tunnusta (langattoman verkon nimi) ja samaa langattoman verkon suojausta. NETGEAR suosittelee, että langattomassa verkossa käytetään suojausta. Sisätiloissa tietokoneet voivat muodostaa yhteyden langattomiin verkkoihin kymmenien metrien etäisyydeltä. Tällöin verkkoa voidaan käyttää muualtakin kuin tietokoneen välittömästä läheisyydestä. Wireless Settings (Langattoman verkon asetukset) -näytössä voit määrittää langattoman verkon yhteydet ja suojausasetukset verkkoa ja reititintä varten. Voit määrittää langattoman verkon nimen (SSID) ja suojausasetukset (katso kohta SSID-tunnuksen ja langattoman verkon suojauksen manuaalinen määritys sivulla 20) manuaalisesti tai, jos verkon työasemat tukevat WPS-toimintoa, voit määrittää SSID:n ja ottaa WPA/WPA2-suojauksen käyttöön reitittimessä ja työasemassa automaattisesti WPS-määrityksen (Wi-Fi Protected Setup) avulla (katso kohta Langattoman verkon määritys Push 'N' Connect (WPS) -toiminnolla sivulla 23). Jos määrität reitittimen käyttämällä langatonta tietokonetta ja muutat reitittimen SSID-, kanava- tai suojausasetuksia, langaton yhteys katkeaa, kun valitset Apply (Käytä). Tämän jälkeen sinun on muutettava tietokoneen langattoman yhteyden asetuksia vastaamaan reitittimen uusia asetuksia. Voit välttää tämän käyttämällä tietokonetta, joka on liitetty reitittimeen Ethernet-kaapelilla. Täydellinen kuvaus kaikista tämän reitittimen suojausmäärityksistä on verkossa olevassa Käyttöoppaassa. Linkki Käyttöoppaaseen on ohje-cd-levyllä. SSID-tunnuksen ja langattoman verkon suojauksen manuaalinen määritys Langattoman verkon asetusten määrityksessä tarvitaan seuraavat tiedot: Nimi (11N 2,4 GHz SSID). Oletuksena on NETGEAR. Nimi (11N 5 GHz SSID). Oletuksena on NETGEAR-5G. Langattoman verkon määritys 20

25 Kunkin langattoman sovittimen tukema langaton tila (802.11n). Oletus on Enintään 145 Mbps 2,4 GHz:n taajuudella ja 300Mbps 5 GHz:n taajuudella Langattoman verkon suojaustekniikka. NETGEAR suosittelee, että langattomassa verkossa käytetään suojausta. Tarkista langattoman verkon suojauksen käyttöönottoa varten kunkin langattoman sovittimen tukema suojaustekniikka. Reitittimen langattoman perusyhteyden määrittäminen: 1. Kirjaudu langattomaan N600 gigabit -reitittimeen osoitteessa käyttämällä sen oletusarvoista käyttäjätunnusta (admin) ja salasanaa (password). Jos olet muuttanut näitä oletuksia, käytä määrittämääsi LAN-osoitetta ja salasanaa. 2. Avaa langattomien asetusten näyttö valitsemalla päävalikon asetuksista Wireless Settings (Langattomat asetukset). 3. Valitse alue. Oletusaluetta ei voi vaihtaa Yhdysvalloissa. Muualla oletusalueena on Eurooppa. 4. 2,4 GHz:n langattoman verkon määrittäminen: a. Kirjoita SSID-nimi. Oletuksena on NETGEAR. Langattomien sovittimien SSID-tunnusten on vastattava N600 gigabit -reitittimeen määrittämääsi SSID-tunnusta. Jos tunnukset eivät vastaa toisiaan, langatonta yhteyttä ei voi muodostaa. b. Valitse langattomalle tilalle käyttökanava. Oletuksena on Auto (Automaattinen). Kun automaattinen on valittu, reititin etsii parhaan toimintakanavan. Jos huomaat, että lähellä olevat laitteet aiheuttavat häiriöitä, voit valita toisen kanavan. Kanavat 1, 6 ja 11 eivät häiritse toisiaan. c. Jätä langattoman tilan asetukseksi oletus Up to 145Mbps (2,4 GHz). 5. Valitse 2,4 GHz:n langattoman verkon suojausasetukset. Langattomat suojausasetusten oletusarvo on None (Ei mitään). NETGEAR suosittelee, että langattomassa verkossa käytetään suojausta. Voit valita kullekin langattomalle verkolle eri suojausasetuksen ja salasanan. Jotta 2,4 GHz:n langaton verkko toimisi mahdollisimman tehokkaasti ja salaus olisi mahdollisimman hyvä, NETGEAR suosittelee käyttämään suojausasetusta WPA2-PSK. Langattoman verkon määritys 21

26 6. 5 GHz:n langattoman verkon määrittäminen: a. Kirjoita SSID-nimi. Oletuksena on NETGEAR-5G. Langattomien sovittimien SSID-tunnusten on vastattava N600 gigabit -reitittimeen määrittämääsi SSID-tunnusta. Jos tunnukset eivät vastaa toisiaan, langatonta yhteyttä ei voi muodostaa. b. Valitse langattomalle tilalle käyttökanava. Oletuskanava on Pohjois-Amerikassa 153 ja useimmissa muissa maissa 44. Jos kanavaluettelossa on automaattinen vaihtoehto ja valitset sen, reititin etsii parhaan toimintakanavan. Jos huomaat, että lähellä olevat laitteet aiheuttavat häiriöitä, voit valita toisen kanavan. c. Jätä langattoman tilan asetukseksi oletus Up to 300Mbps (Enintään 450 Mbps) 5 GHz:n taajuudella. 7. Valitse 5 GHz:n langattoman verkon suojausasetukset. Langattomat suojausasetusten oletusarvo on None (Ei mitään). NETGEAR suosittelee, että langattomassa verkossa käytetään suojausta. Voit valita kullekin langattomalle verkolle eri suojausasetuksen ja salasanan. Jotta 5 GHz:n langaton verkko toimisi mahdollisimman tehokkaasti ja salaus olisi mahdollisimman hyvä, NETGEAR suosittelee käyttämään suojausasetusta WPA2-PSK. 8. Tallenna muutokset valitsemalla Apply (Käytä). Jos määrität reitittimen käyttämällä langatonta tietokonetta ja muutat reitittimen SSID-, kanava- tai suojausasetuksia, langaton yhteys katkeaa, kun valitset Apply (Käytä). Tällöin sinun on muutettava tietokoneen langattoman yhteyden asetukset vastaamaan reitittimen uusia asetuksia. Tietokoneiden langattomien yhteyksien määrittäminen: 1. Määritä kunkin tietokoneen ja langattoman sovittimen asetuksissa laitteet käyttämään samaa SSID-tunnusta (langattoman verkon nimi) kuin reititin. 2. Tarkista, että kaikkien tietokoneiden langattomat sovittimet tukevat valitsemiasi tila- ja suojausasetuksia. (Katso tarvittaessa lisäohjeita verkossa olevasta käyttöoppaasta tai tarkista kohdassa Langattoman verkon asetusten ja suojausvaihtoehtojen määrittäminen sivulla 20 valitsemasi asetukset). Langattoman verkon määritys 22

27 3. Tarkista, että kaikkien langattomien laitteiden suojausasetukset vastaavat reitittimen asetuksia. Jos olet esimerkiksi valinnut salasanaa edellyttävän suojauksen, samaa salasanaa on käytettävä kaikissa langattomissa tietokoneissa. 4. Tarkista, että kaikissa langattomissa tietokoneissa on käytössä langaton yhteys ja että ne pystyvät hakemaan IP-osoitteen DHCP-protokollan avulla reitittimestä. Jos käytössäsi on Windows-tietokone, avaa Ohjauspaneeli ja valitse Verkkoyhteydet. Tarkista verkkoyhteyksien Ominaisuudet ja varmista, että TCP/IP-asetuksissa tietokone on määritetty hakemaan IP-osoite automaattisesti käyttämällä DHCP-protokollaa. Voit muodostaa Internet-yhteyden millä tahansa N600 gigabit -reitittimeen liitetyllä tietokoneella käynnistämällä Internet-selaimen, kuten Microsoft Internet Explorerin tai Mozilla Firefoxin. Langattoman verkon määritys Push 'N' Connect (WPS) -toiminnolla Jos käyttämäsi langattomat työasemat tukevat WPS-määritystä (Wi-Fi Protected Setup), tämän toiminnon avulla voit määrittää reitittimen SSID-tunnuksen ja suojausasetukset sekä samanaikaisesti liittää helposti langattoman työaseman reitittimeen. Tarkista, onko laitteessa tunnus. 1 WPS-toiminto määrittää reitittimen SSID:n ja langattoman verkon suojauksen automaattisesti (jos reititin on oletustilassa) ja lähettää nämä asetukset langattomaan työasemaan. NETGEARin Push 'N' Connect -ominaisuus perustuu Wi-Fi Protected Setup (WPS) -standardiin. Kaikkien muiden Wi-Fi-sertifioitujen ja WPS-yhteensopivien tuotteiden pitäisi olla yhteensopivia NETGEARin Push 'N' Connect -tuotteiden kanssa. Jos reitittimen asetukset on jo määritetty manuaalisesti tai Smart Wizard -toiminnolla ja jos jokin seuraavista suojausasetuksista on otettu käyttöön (WEP ja automaattinen todennus, WPS-PSK, WPA2-PSK tai ei suojausta), langaton työasema voidaan lisätä verkkoon nopeasti ja vaivattomasti Push 'N' Connect -toiminnolla. Tällöin määritetyt asetukset lähetetään WPS-yhteensopivaan työasemaan. (Lisätietoja moniasetusverkon määrittämisestä on verkossa olevassa Käyttöoppaassa. Linkki Käyttöoppaaseen on ohje-cd-levyllä.) Seuraavissa ohjeissa oletetaan, että määrität reitittimen WPS-asetuksia ensimmäistä kertaa ja että liität WPS-yhteensopivan laitteen, kuten langattoman tietokoneen tai sovittimen. Yhteyden muodostus WPS-yhteensopivaan laitteeseen: 1. Avaa WPS-suojausta tukevan laitteen verkon muodostuksessa käytettävä apuohjelma 1. Luettelo muista NETGEARin Wi-Fi-sertifioiduista tuotteista on sivustossa Langattoman verkon määritys 23

28 2. Paina N600 gigabit -reititttimen WPS-painiketta ja vapauta se. WPS-merkkivalo alkaa vilkkua: 3. Kun WPS-merkkivalo vilkkuu, sinulla on kaksi minuuttia aikaa ottaa WPS käyttöön laitteessa, johon muodostat yhteyttä. Valojen vilkkuminen loppuu, kun jompikumpi seuraavista tapahtuu: WPS on ottanut käyttöön reitittimen ja toiseen laitteen välisen suojauksen. Reititin on luonut SSID-tunnuksen, ottanut WPA/WPA2-suojauksen (ja suojauksen PSK-salasanan) käyttöön ja lähettänyt nämä määritykset langattomaan työasemaan. Jos et muodosta yhteyttä WPS:n avulla kahden minuutin kuluessa, reitittimen suojauksen ja SSID:n (langattoman verkon nimi) oletusasetukset palautetaan (mitään reitittimen suojausta ei käytetä). WPS-merkkivalo lakkaa vilkkumasta tai sammuu sen mukaan, onko yhteys langattomaan laitteeseen muodostettu. 4. Ota muistiin langattoman verkon uusi SSID-tunnus ja WPA/WPA2-salasana. Voit muodostaa Internet-yhteyden millä tahansa N600 gigabit -reitittimeen liitetyllä tietokoneella käynnistämällä Internet-selaimen, kuten Microsoft Internet Explorerin tai Firefoxin. Jos aiot liittää verkkoon sekä WPS-yhteensopivia laitteita että laitteita, joissa ei ole WPS-toimintoa, NETGEAR suosittelee, että määrität langattoman verkon ja suojausasetukset ensin manuaalisesti ja käytät WPS-toimintoa vain WPSlisälaitteiden lisäämiseen. Lisätietoja langattoman verkon asetuksista ja suojausasetusten määrityksestä on käyttöoppaassa. Linkki verkossa käytettävään käyttöoppaaseen on ohje-cd-levyllä. Langattomien perusyhteyksien testaaminen Kun olet määrittänyt langattomat perusyhteydet ja ottanut tarvitsemasi suojausasetukset käyttöön, voit testata reitittimeen liitettyjen laitteiden välisiä yhteyksiä. Langattomien perusyhteyksien testaaminen. 1. Kirjaudu langattomaan N600 gigabit -reitittimeen osoitteessa käyttämällä sen oletusarvoista käyttäjätunnusta (admin) ja salasanaa (password). Jos olet muuttanut näitä oletuksia, käytä määrittämääsi LAN-osoitetta ja salasanaa. 2. Valitse Wireless Settings (Langattomat asetukset) langattoman N600 gigabit -reitittimen päävalikosta. Langattoman verkon määritys 24

29 3. Kirjoita muistiin SSID-nimi. Jos olet muodostanut laitteiden välille WPS-yhteyden, SSID on nyt satunnaisesti valittu nimi. Minkä tahansa reitittimeen yhdistetyn langattoman sovittimen tai laitteen SSIDtunnuksen on vastattava SSID-tunnusta, jonka olet määrittänyt langattomaan N600 gigabit -reitittimeen. Jos tunnukset eivät vastaa toisiaan, langatonta yhteyttä ei voi muodostaa. 4. Varmista, että valitsemasi alue on se, jolla langatonta reititintä käytetään. 5. Tarkista langattoman yhteyden tila. Oletustila on enintään 300Mbps 5 GHz:n taajuudella ja 145 Mbps 2,4 GHz:n taajuudella. Jos häiriöitä esiintyy, yritä korjata tilanne valitsemalla jokin muu käytettävissä oleva asetus (katso kohta Langattoman verkon asetusten ja suojausvaihtoehtojen määrittäminen sivulla 20). 6. Tarkista langattoman yhteyden suojaus. Jos olet ottanut langattoman yhteyden WPS-suojauksen käyttöön, suojaukseksi määritetään WPA/WPA2 ja PSK-salasana on valittu satunnaisesti. 7. Tallenna muutokset valitsemalla Apply (Käytä). Jos määrität reitittimen käyttämällä langatonta tietokonetta ja muutat reitittimen SSID-, kanava- tai suojausasetuksia, langaton yhteys katkeaa, kun valitset Apply (Käytä). Tällöin sinun on muutettava tietokoneen langattoman yhteyden asetukset vastaamaan reitittimen uusia asetuksia. 8. Määritä tietokoneiden langattomat yhteydet ja testaa niiden toiminta. Määritä tietokoneiden langaton sovitin käyttämään samaa langattoman verkon nimeä (SSID) kuin langaton N600 gigabit -reititin ja samaa langattoman yhteyden suojausta kuin langaton N600 gigabit -reititin. Tarkista, että tietokoneiden langattomat yhteydet toimivat ja että ne saavat IP-osoitteen DHCP:n avulla reitittimestä (katso kohta Langattoman verkon asetusten ja suojausvaihtoehtojen määrittäminen sivulla 20). Asennettu N600 gigabit -reititin on nyt määritetty muodostamaan verkon Internet-yhteys. Asennettu N600 gigabit -reititin muodostaa Internet-yhteyden automaattisesti, kun jokin verkon tietokoneista tarvitsee yhteyden. Yhteyden muodostuksessa, sisäänkirjauksessa tai yhteyden katkaisussa ei tarvita yhteys- tai kirjautumissovellusta, kuten Puhelinverkkoyhteydet tai Enternet. Tarvittaessa N600 gigabit -reititin suorittaa nämä toiminnot automaattisesti. Voit muodostaa Internet-yhteyden millä tahansa N600 gigabit -reitittimeen liitetyllä tietokoneella käynnistämällä Internet-selaimen, kuten Microsoft Internet Explorerin tai Mozilla Firefoxin. Lisätietoja langattoman verkon asetuksista ja suojausasetusten määrityksestä on online-oppaassa. Linkki verkossa käytettävään käyttöoppaaseen on ohje-cd-levyllä. Langattoman verkon määritys 25

30 Vianetsintä Tässä luvussa on tietoja N600 gigabit -reitittimen vianmäärityksestä. Jäljempänä on seuraavia ongelmia koskevia ohjeita: Perusasennuksen tarkistusluettelo sivulla 26 Reitittimen perustoimintojen tarkistaminen sivulla 27 Kirjautumisongelmien vianmääritys sivulla 29 Internet-palveluyhteyden tarkistaminen sivulla 30 Tietokoneen ja reitittimen välisen polun testaaminen sivulla 33 Tietokoneen ja Internetin välisen polun testaaminen sivulla 34 Perusasennuksen tarkistusluettelo Seuraavassa on reitittimen asennuksessa tavallisimmin esiintyviä ongelmia. Tarkista tämän luettelon avulla, että olet tehnyt tarvittavat toimet. Käynnistä verkko aina tässä järjestyksessä: 1. Sammuta modeemi ja irrota sen virtajohto pistorasiasta, ja sammuta sitten N600 gigabit -reititin ja tietokone. 2. Kytke modeemiin virta ja odota kaksi minuuttia. 3. Kytke N600 gigabit -reitittimeen virta ja odota minuutti. 4. Käynnistä tietokone. Varmista, että Ethernet-kaapelit on liitetty kunnolla: 1. Varmista, että N600 gigabit -reitittimen Internet-tilavalo palaa, kun Ethernet-kaapeli on liitetty modeemista N600 gigabit -reitittimeen ja sekä modeemiin että N600 gigabit -reitittimeen on kytketty virta (katso kohta Etupaneeli sivulla 3). 2. Varmista, että kunkin N600 gigabit -reitittimeen Ethernet-kaapelilla liitetyn tietokoneen vastaava N600 gigabit -reitittimen LAN-portin tilavalo palaa (katso kohta Etupaneeli sivulla 3). Jokaisen lähiverkkoportin numero ilmaistaan N600 gigabit -reitittimen pohjassa (katso kohta Reitittimen merkinnät sivulla 6). Vianetsintä 26

31 Varmista, että tietokoneen verkkoasetukset on määritetty oikein: 1. Varmista, että kaikki LAN-verkkoon liitetyt tietokoneet on määritetty hakemaan IP-osoite automaattisesti käyttämällä DHCP-protokollaa. Lisätietoja on tietokoneen ohjeissa ja kohdassa Aiheeseen liittyvät asiakirjat sivulla Tarkista, tarvitaanko MAC-osoite. Jotkin kaapelimodeemiyhteyden tarjoavat Internetpalveluntarjoajat edellyttävät, että tilille rekisteröidyssä tietokoneessa käytetään MAC-osoitetta. Valitse tällöin Basic Settings (Perusasetukset) -näytön Router MAC Address (Reitittimen MACosoite) -kohdassa Use this Computer s MAC Address (Käytä tietokoneen MAC-osoitetta). Tallenna asetukset valitsemalla Apply (Käytä). Käynnistä verkko uudelleen oikeassa järjestyksessä. Varmista reitittimen tilaa ilmaisevien valojen avulla, että reititin toimii oikein: Jos virtavalo ei muutu täysin vihreäksi kahden minuutin kuluessa siitä, kun reitittimeen on kytketty virta, nollaa reititin kohdan Oletussalasanan ja -asetusten palauttaminen sivulla 38 ohjeissa kuvatulla tavalla. Reitittimen perustoimintojen tarkistaminen Kun reitittimeen on kytketty virta, tarkista seuraavat tapahtumat: 1. Kun virta kytketään, tarkista, että virran merkkivalo palaa ja että se on punainen, kun reititin käynnistyy (katso kuva: Etupaneeli sivulla 3). 2. Tarkista, että virran merkkivalo muuttuu punaiseksi muutaman sekunnin kuluttua. Tällöin vianmääritystesti on käynnissä. 3. Tarkista seuraavat seikat noin 90 sekunnin kuluttua: a. Virran merkkivalo muuttuu vihreäksi. b. LAN-porttien valot palavat, mikäli niihin on liitetty paikallisia tietokoneita. Jos portin valo palaa, liitettyyn laitteeseen on muodostettu yhteys. Jos LAN-porttiin on liitetty 1 Gbps:n laite, varmista, että portin valo on vihreä. Jos liitettynä on 10/100 Mbps:n laite, valo on punainen. c. Internet-portin yhteys on muodostettu ja sen valo palaa. 4. Tarkista, että etupaneelin WPS-painikkeen merkkivalo vilkkuu, kun sitä on painettu. Vianetsintä 27

32 Jos toiminto on virheellinen, katso ratkaisu seuraavasta taulukosta: Taulukko 3. Reitittimen merkkivalojen toiminnan vianetsintä Merkkivalon toiminta Virran merkkivalo ei pala. Virran merkkivalo pysyy oranssina. Virran merkkivalo vilkkuu pitkään vihreänä. Suositustoimi Katso kohta Langattoman N600 gigabit -reitittimen liittäminen sivulla 11 ja tarkista seuraavat: Varmista, että virtajohto on liitetty kunnolla reitittimeen ja että virtasovitin on liitetty kunnolla toimivaan virtapistokkeeseen. Tarkista, että käytössä on NETGEARin tätä tuotetta varten toimittama virtasovitin. Jos ongelma ei ratkea, kyseessä on laiteongelma. Ota yhteyttä tekniseen tukeen. Kun reitittimeen kytketään virta, virran merkkivalo palaa punaisena noin 90 sekuntia ja muuttuu sen jälkeen vihreäksi. Jos valo ei muutu vihreäksi, reititin ei toimi oikein. Jos virran merkkivalo palaa punaisena 2 minuutin kuluttua reitittimen virran kytkemisestä, toimi seuraavasti: 1. Tarkista, palautuuko normaali toiminta, kun reititin sammutetaan ja käynnistetään uudelleen. 2. Palauta reitittimen tehdasasetukset. Tällöin reitittimen IP-osoitteeksi palautetaan Tämän toiminnon kuvaus on kohdassa Oletussalasanan ja -asetusten palauttaminen sivulla 38. Jos ongelma ei ratkea, kyseessä on ehkä laiteongelma. Ota yhteyttä tekniseen tukeen. Reitittimen laiteohjelma on vioittunut. Laiteohjelman palauttaminen: 1. Varmista, että tietokone on liitetty reitittimeen ja että reitittimeen on kytketty virta. 2. Aseta reitittimen mukana toimitettu ohje-cd-levy tietokoneen CD-asemaan. CD-levy käynnistyy automaattisesti ja tunnistaa tietokoneessa käytössä olevan kielen. Voit halutessasi valita toisen kielen. Jos CD-levy ei käynnisty automaattisesti, siirry CD-levyn sisältöön Resurssienhallinnassa ja kaksoisnapsauta kuvaketta. 3. Valitse Tukiohjelmisto ja NETGEAR-laiteohjelman palautusapuohjelma ja noudata sitten palautustoiminnon kehotteita. 4. Kun laiteohjelman palautus on valmis, palauta asetukset näyttöön tulevien kehotteiden mukaisesti. Vianetsintä 28

33 Taulukko 3. Reitittimen merkkivalojen toiminnan vianetsintä (jatkuu) Internet-yhteyden merkkivalo pysyy oranssina. Internet- tai lähiverkkoporttien valot eivät pala. Kun reitittimeen kytketään virta, Internet-yhteyden merkkivalo palaa oranssina noin 70 sekuntia ja muuttuu sen jälkeen vihreäksi. Jos valo ei muutu vihreäksi, reititin ei toimi oikein. Jos Internet-merkkivalo palaa oranssina 2 minuutin kuluttua reitittimen virran kytkemisestä, toimi seuraavasti: 1. Internet-yhteyden muodostaminen ei onnistu. Varmista, että Internet-asetukset on määritetty oikein. 2. Palauta reitittimen tehdasasetukset. Tällöin reitittimen IP-osoitteeksi palautetaan Tämän toiminnon kuvaus on kohdassa Oletussalasanan ja -asetusten palauttaminen sivulla Tarkista, palautuuko normaali toiminta, kun reititin sammutetaan ja käynnistetään uudelleen. Jos Internet- tai lähiverkkoporttien valot eivät pala, kun Ethernet-liitäntä on muodostettu, tarkista seuraavat seikat: 1. Tarkista, että Ethernet-kaapeli on liitetty kunnolla reitittimeen ja tietokoneeseen. 2. Tarkista, että liitetty tietokone on käynnissä. 3. Tarkista, että käytetään vain N600 gigabit -reitittimen mukana toimitetun kaltaisia Ethernet-kaapeleita. Katso ohjeita kohdasta Langattoman N600 gigabit -reitittimen liittäminen sivulla 11. Lisätietoja WPS-toiminnosta ja laajennetuista toiminnoista on verkossa olevassa käyttöoppaassa. Kirjautumisongelmien vianmääritys Jos et voi kirjautua N600 gigabit -reitittimeen, tarkista seuraavat seikat: Jos käytössä on Ethernet-yhteyttä käyttävä tietokone, tarkista tietokoneen ja reitittimen välinen Ethernet-yhteys edellisessä osassa kuvatulla tavalla. Varmista, että käytät oikeita sisäänkirjaustietoja. Oletuksena kirjautumistunnus on admin ja salasana on password. Varmista, ettei Caps Lock -näppäintä ole painettu, kun syötät nämä tiedot. Tietokoneen osoite on tavallisesti Katso ohjeita tietokoneen IPosoitteen hakemiseen tietokoneen oppaista. Jos tietokoneen IP-osoite on x.x, varmista, että yhteys tietokoneen ja reitittimen välillä on hyvä, ja käynnistä sitten tietokone uudelleen. Vianetsintä 29

34 Varmista, että selaimessa on käytössä Java, JavaScript tai ActiveX. Jos käytät Internet Explorer -selainta, varmista, että Java-sovellus on ladattu, valitsemalla Päivitä. Yritä sulkea selain ja avata se uudelleen. Internet-palveluyhteyden tarkistaminen Jos et voi käyttää Internetiä, tarkista, että Internet-yhteys toimii, ja tarkista sitten, että N600 gigabit -reititin pystyy hakemaan Internet-osoitteen. Internet-yhteyden toiminnan tarkistaminen: 1. Internet-yhteys. Tarkista ensin, että kaapeli- tai ADSL-modeemiyhteys toimii. Kaapeli- tai ADSL-modeemin tilavalot osoittavat, onko yhteys muodostettu. Tutustu modeemin ohjeisiin tai pyydä Internet-palveluntarjoajalta apua modeemiyhteyden tilan tarkistamiseen. 2. Langattoman reitittimen Internet-valo on vihreä. Jos langattoman reitittimen Internet-valo palaa vihreänä, käytössä on hyvä Internet-yhteys ja kaapelit on liitetty oikein. 3. Langattoman reitittimen Internet-valo on oranssi. Jos langattoman reitittimen Internet-valo palaa oranssina, N600 gigabit -reititin yrittää muodostaa Internet-yhteyden palveluntarjoajan palveluun. Valon pitäisi muuttua vihreäksi muutaman minuutin kuluessa. Jos valon väri ei muutu, tarkista modeemin Internet-yhteys. 4. Langattoman reitittimen Internet-valo ei pala. Jos Internet-valo ei pala, tarkista, että Ethernet-kaapeli on liitetty kunnolla kaapeli- tai ADSL-modeemiin ja että sekä modeemiin että N600 gigabit -reitittimeen on kytketty virta. Internet-IP-osoitteen hakeminen Jos N600 gigabit -reititin ei pysty muodostamaan Internet-yhteyttä ja Internet-valo on oranssi, tarkista, saako N600 gigabit -reititin Internet-IP-osoitteen palveluntarjoajalta. Jos IP-osoite ei ole staattinen, N600 gigabit -reititin pyytää IP-osoitetta automaattisesti palveluntarjoajalta. Internet-IP-osoitteen tarkistaminen selainliittymässä: 1. Kirjaudu N600 gigabit -reitittimeen. 2. Valitse päävalikon Maintenance (Ylläpito) -kohdassa Router Status (Reitittimen tila) ja tarkista, että Internet-portin kohdalla näkyy IP-osoite. Jos IP-osoite on , N600 gigabit -reititin ei ole saanut IP-osoitetta palveluntarjoajalta. Vianetsintä 30
