Ennen aloittamista. Puhelinnumero tai DSL-tilin numero. Jos sinulla ei ole puhelinnumeroa, voit käyttää sen sijaan DSL-tilin numeroa.

Transkriptio

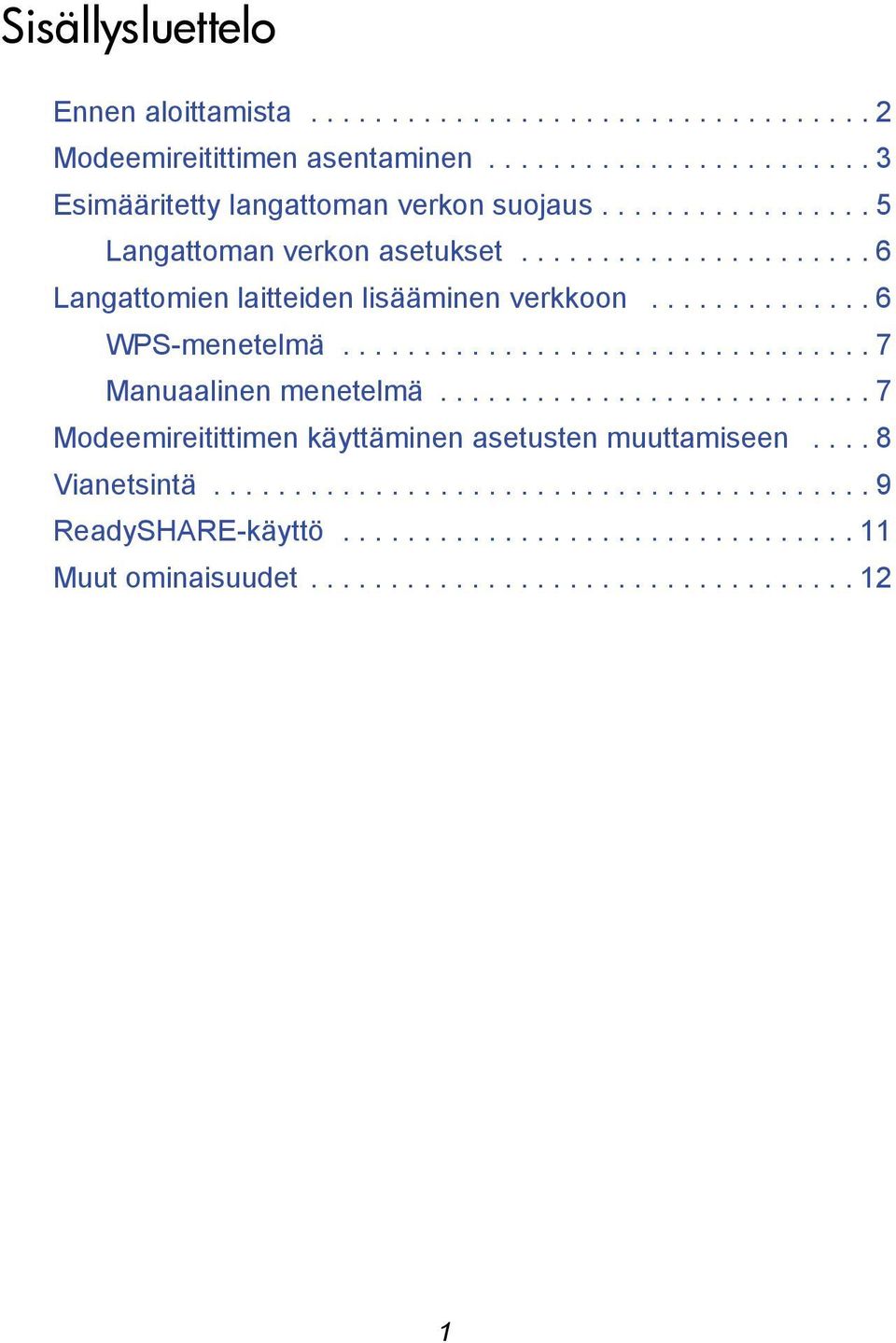

1 Sisällysluettelo Ennen aloittamista Modeemireitittimen asentaminen Esimääritetty langattoman verkon suojaus Langattoman verkon asetukset Langattomien laitteiden lisääminen verkkoon WPS-menetelmä Manuaalinen menetelmä Modeemireitittimen käyttäminen asetusten muuttamiseen Vianetsintä ReadySHARE-käyttö Muut ominaisuudet

2 Ennen aloittamista Varmista, että käytössä on DSL-palvelu, ennen kuin asennat modeemireitittimen. Tarvitset tässä mainittuja tietoja DSL-modeemin asentamiseen ja Internet-yhteyden muodostamiseen. Pidä tiedot esillä aloittaessasi asennuksen. DSL-käyttäjätunnus ja salasana. Nämä näkyvät tavallisesti DSL-Internet-palveluntarjoajan lähettämässä kirjeessä. Kirjoita DSL-Internet-palveluntarjoajan antama käyttäjätunnus ja salasana tähän: Käyttäjätunnus: Salasana: Puhelinnumero tai DSL-tilin numero. Jos sinulla ei ole puhelinnumeroa, voit käyttää sen sijaan DSL-tilin numeroa. 2

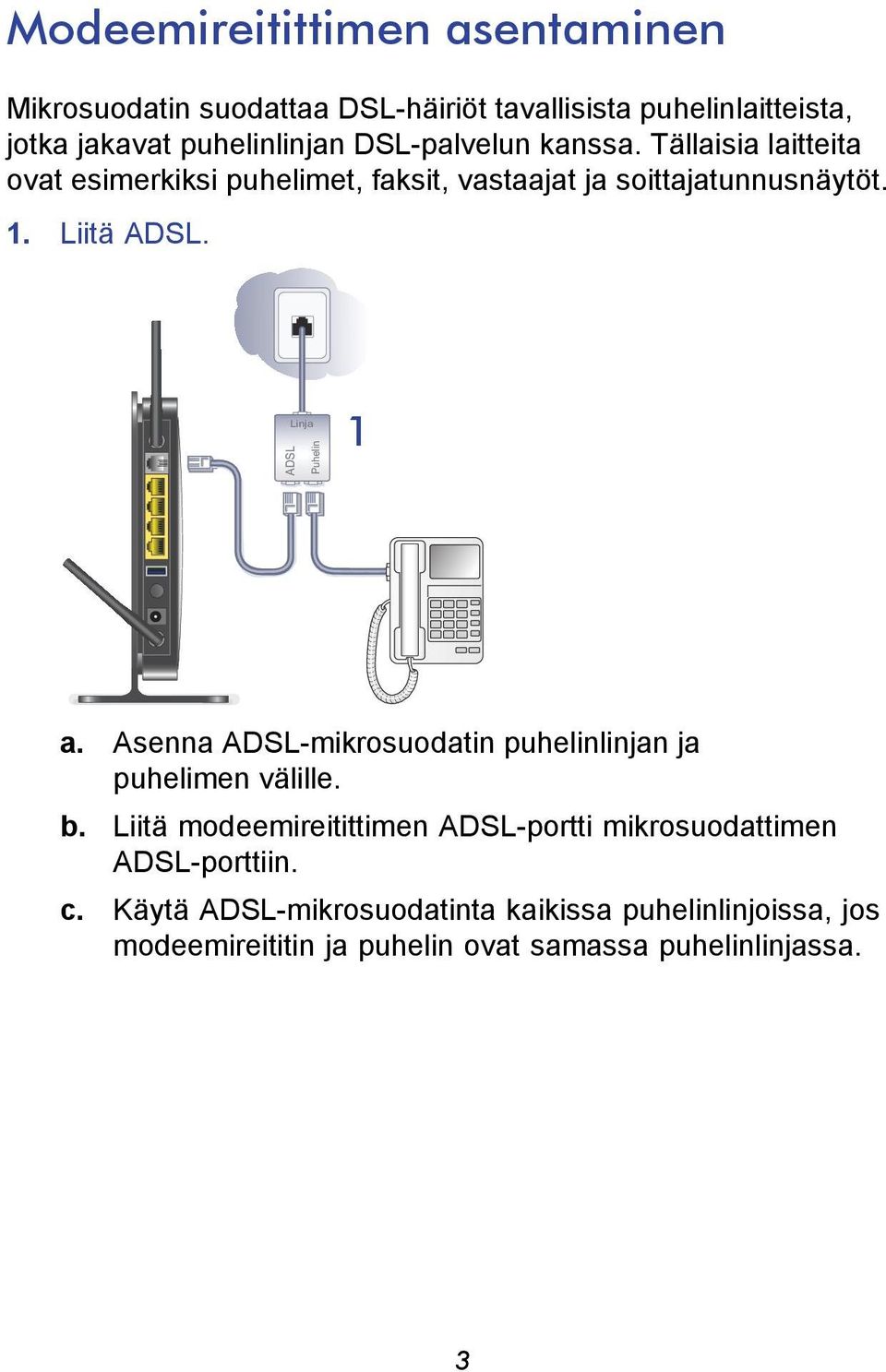

3 Modeemireitittimen asentaminen Mikrosuodatin suodattaa DSL-häiriöt tavallisista puhelinlaitteista, jotka jakavat puhelinlinjan DSL-palvelun kanssa. Tällaisia laitteita ovat esimerkiksi puhelimet, faksit, vastaajat ja soittajatunnusnäytöt. 1. Liitä ADSL. ADSL Linja Puhelin 1 a. Asenna ADSL-mikrosuodatin puhelinlinjan ja puhelimen välille. b. Liitä modeemireitittimen ADSL-portti mikrosuodattimen ADSL-porttiin. c. Käytä ADSL-mikrosuodatinta kaikissa puhelinlinjoissa, jos modeemireititin ja puhelin ovat samassa puhelinlinjassa. 3

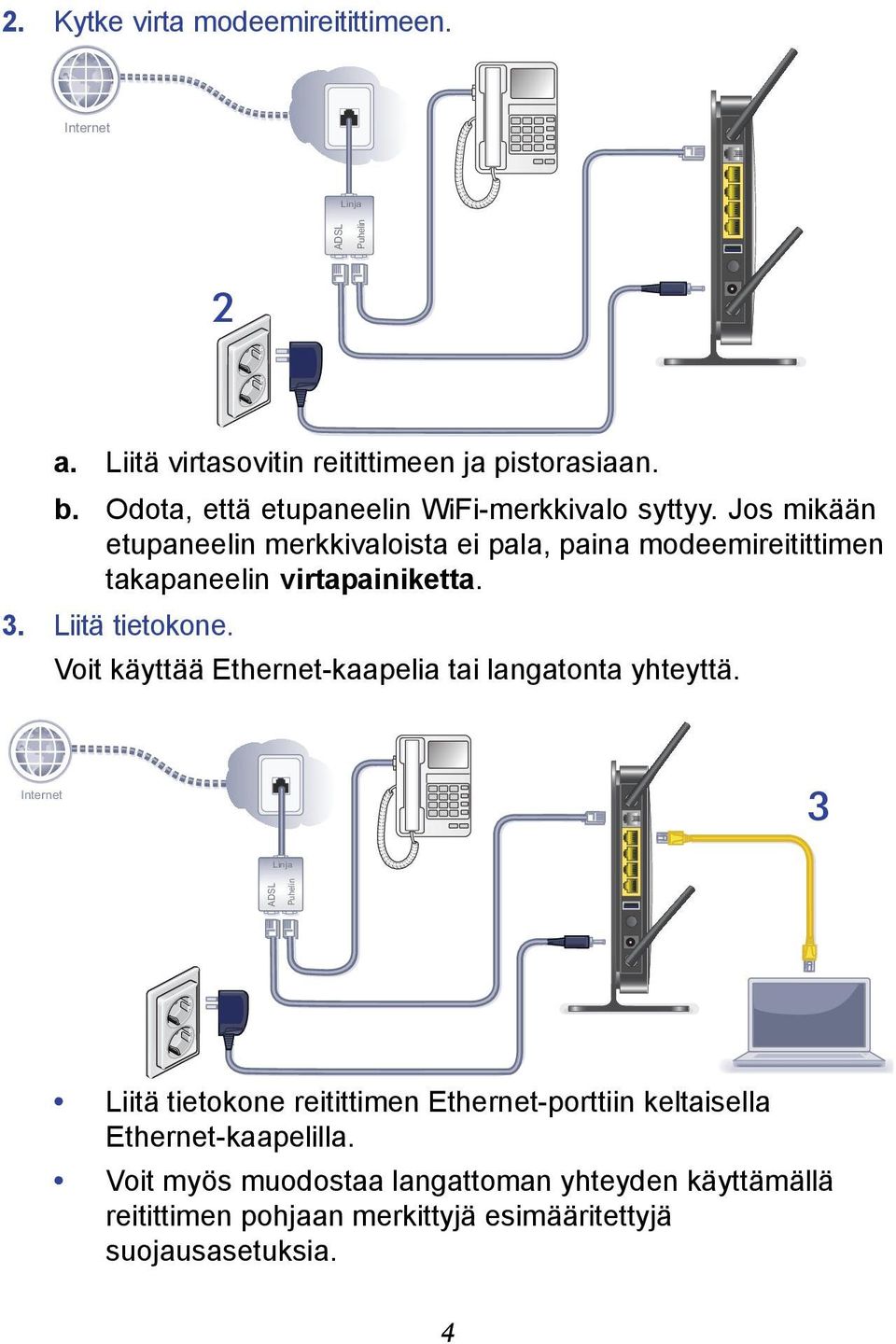

4 2. Kytke virta modeemireitittimeen. Internet Linja ADSL Puhelin 2 a. Liitä virtasovitin reitittimeen ja pistorasiaan. b. Odota, että etupaneelin WiFi-merkkivalo syttyy. Jos mikään etupaneelin merkkivaloista ei pala, paina modeemireitittimen takapaneelin virtapainiketta. 3. Liitä tietokone. Voit käyttää Ethernet-kaapelia tai langatonta yhteyttä. Internet 3 Linja ADSL Puhelin Liitä tietokone reitittimen Ethernet-porttiin keltaisella Ethernet-kaapelilla. Voit myös muodostaa langattoman yhteyden käyttämällä reitittimen pohjaan merkittyjä esimääritettyjä suojausasetuksia. 4

5 4. Avaa selain. Jos verkkosivu ei aukea, sulje selain, avaa se uudelleen ja kirjoita selaimen osoitekenttään Katso kohta Vianetsintä sivulla 9. 4 Esimääritetty langattoman verkon suojaus Tällä tuotteella on yksilöllinen WiFi-verkkonimi (SSID) ja verkkoavain (salasana). Kuten laitteen sarjanumero, kullekin laitteelle luodaan yksilöllinen oletusnimi (SSID) ja -verkkoavain (salasana), jotta langattoman verkon suojaus olisi mahdollisimman hyvä. Nämä tiedot on merkitty tuotteen pohjassa olevaan tarraan. NETGEAR ei suosittele esimääritetyn WiFi-verkkonimen (SSID) ja -avaimen (salasana) muuttamista. Jos muutat asetuksia, laitteen pohjassa mainitut yksilöllinen oletusnimi (SSID) ja salasana eivät ole enää voimassa. WiFi-verkkonimi (SSID) Verkkoavain (salasana) 5

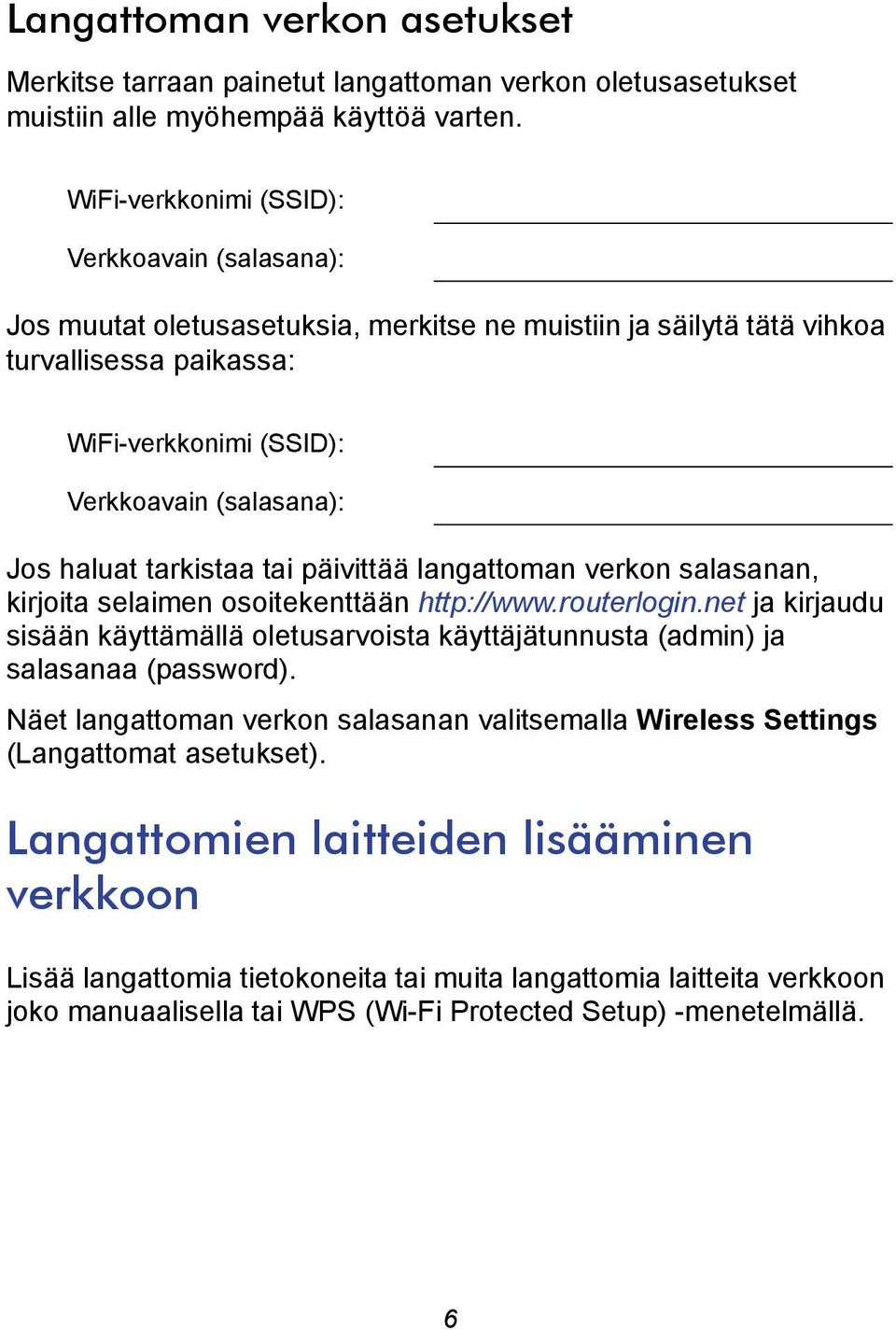

6 Langattoman verkon asetukset Merkitse tarraan painetut langattoman verkon oletusasetukset muistiin alle myöhempää käyttöä varten. WiFi-verkkonimi (SSID): Verkkoavain (salasana): Jos muutat oletusasetuksia, merkitse ne muistiin ja säilytä tätä vihkoa turvallisessa paikassa: WiFi-verkkonimi (SSID): Verkkoavain (salasana): Jos haluat tarkistaa tai päivittää langattoman verkon salasanan, kirjoita selaimen osoitekenttään ja kirjaudu sisään käyttämällä oletusarvoista käyttäjätunnusta (admin) ja salasanaa (password). Näet langattoman verkon salasanan valitsemalla Wireless Settings (Langattomat asetukset). Langattomien laitteiden lisääminen verkkoon Lisää langattomia tietokoneita tai muita langattomia laitteita verkkoon joko manuaalisella tai WPS (Wi-Fi Protected Setup) -menetelmällä. 6

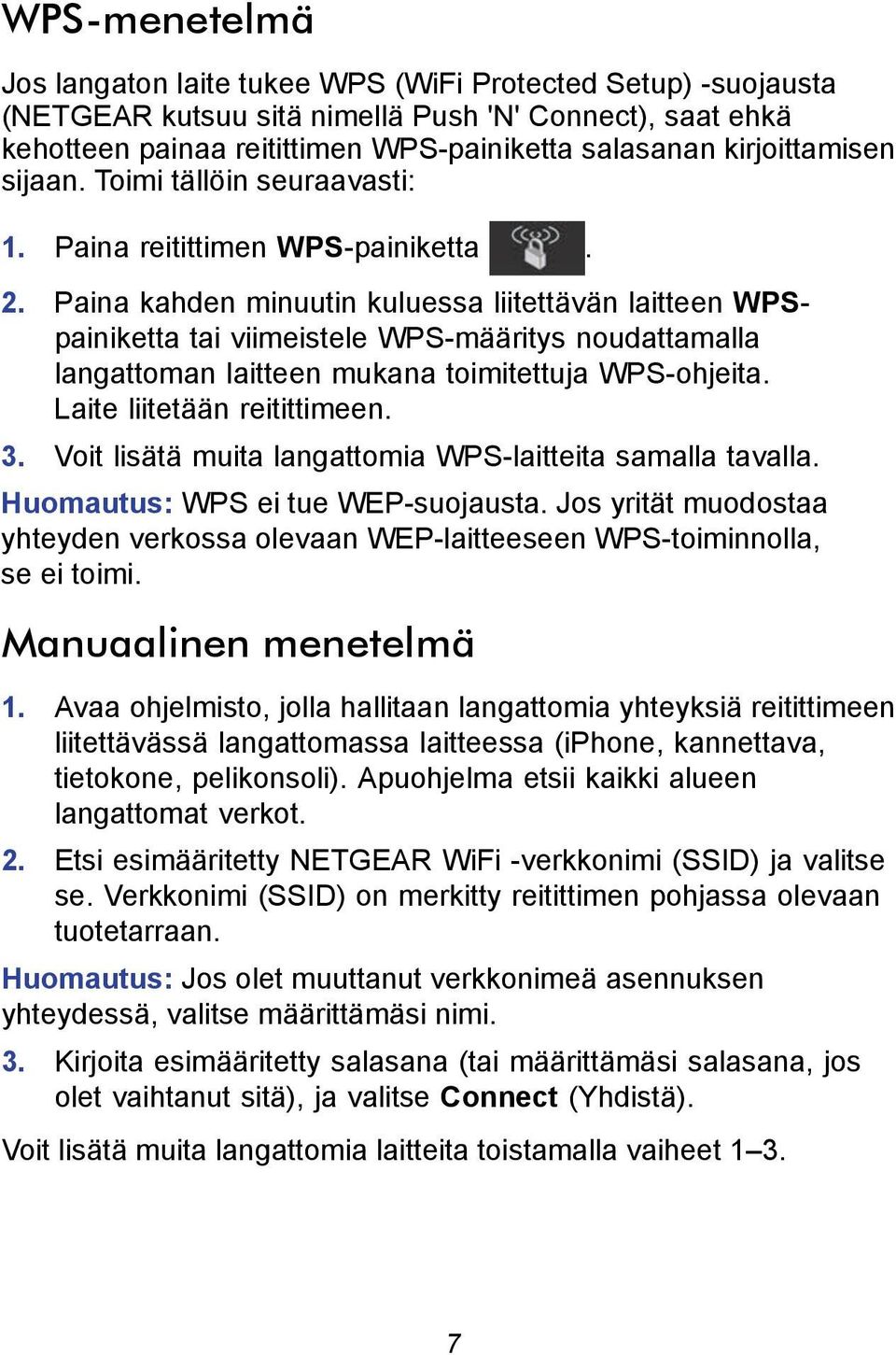

7 WPS-menetelmä Jos langaton laite tukee WPS (WiFi Protected Setup) -suojausta (NETGEAR kutsuu sitä nimellä Push 'N' Connect), saat ehkä kehotteen painaa reitittimen WPS-painiketta salasanan kirjoittamisen sijaan. Toimi tällöin seuraavasti: 1. Paina reitittimen WPS-painiketta. 2. Paina kahden minuutin kuluessa liitettävän laitteen WPSpainiketta tai viimeistele WPS-määritys noudattamalla langattoman laitteen mukana toimitettuja WPS-ohjeita. Laite liitetään reitittimeen. 3. Voit lisätä muita langattomia WPS-laitteita samalla tavalla. Huomautus: WPS ei tue WEP-suojausta. Jos yrität muodostaa yhteyden verkossa olevaan WEP-laitteeseen WPS-toiminnolla, se ei toimi. Manuaalinen menetelmä 1. Avaa ohjelmisto, jolla hallitaan langattomia yhteyksiä reitittimeen liitettävässä langattomassa laitteessa (iphone, kannettava, tietokone, pelikonsoli). Apuohjelma etsii kaikki alueen langattomat verkot. 2. Etsi esimääritetty NETGEAR WiFi -verkkonimi (SSID) ja valitse se. Verkkonimi (SSID) on merkitty reitittimen pohjassa olevaan tuotetarraan. Huomautus: Jos olet muuttanut verkkonimeä asennuksen yhteydessä, valitse määrittämäsi nimi. 3. Kirjoita esimääritetty salasana (tai määrittämäsi salasana, jos olet vaihtanut sitä), ja valitse Connect (Yhdistä). Voit lisätä muita langattomia laitteita toistamalla vaiheet

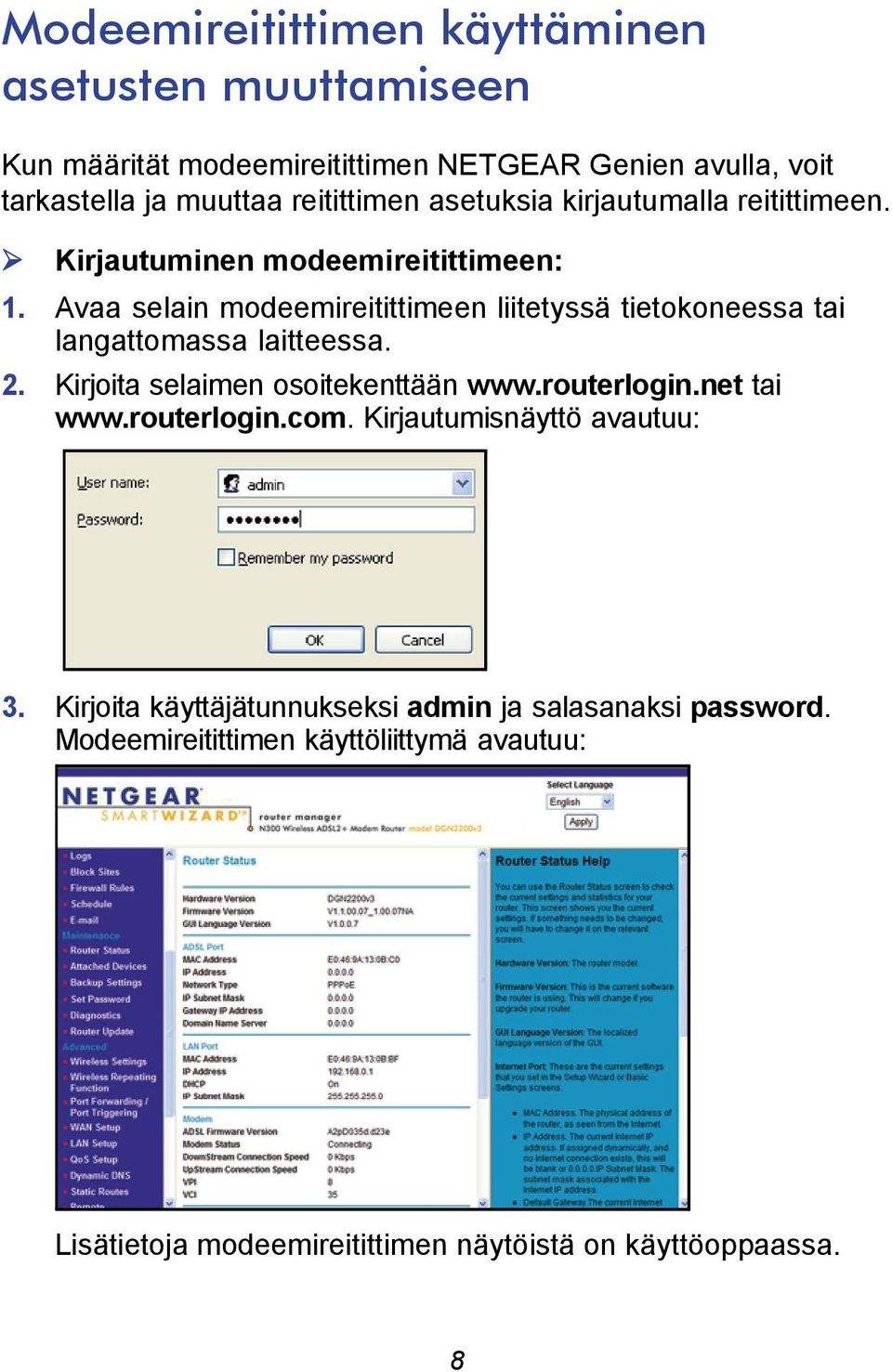

8 Modeemireitittimen käyttäminen asetusten muuttamiseen Kun määrität modeemireitittimen NETGEAR Genien avulla, voit tarkastella ja muuttaa reitittimen asetuksia kirjautumalla reitittimeen. Kirjautuminen modeemireitittimeen: 1. Avaa selain modeemireitittimeen liitetyssä tietokoneessa tai langattomassa laitteessa. 2. Kirjoita selaimen osoitekenttään tai Kirjautumisnäyttö avautuu: 3. Kirjoita käyttäjätunnukseksi admin ja salasanaksi password. Modeemireitittimen käyttöliittymä avautuu: Lisätietoja modeemireitittimen näytöistä on käyttöoppaassa. 8

9 modeemireitittimen salasanan vaihtaminen: 1. Kirjaudu modeemireitittimeen. 2. Siirry salasanan asetusnäyttöön valitsemalla Maintenance (Ylläpito) > Set Password (Aseta salasana): 3. Kirjoita vanha salasana ja sen jälkeen uusi salasana kaksi kertaa. Vianetsintä Jos verkkosivu ei avaudu selaimessa: Varmista, että tietokone on kytketty yhteen reitittimen neljästä Ethernet-lähiverkkoportista tai liitetty reitittimeen langattomasti. Varmista, että reititin on käynnissä. Sen WiFi-verkon merkkivalon pitäisi palaa. Sulje selain ja avaa se uudelleen, jotta selain ei avaa aiempaa sivua välimuistista. Siirry osoitteeseen Jos tietokoneelle on määritetty staattinen tai kiinteä IP-osoite (tämä on harvinaista), muuta asetuksia niin, että tietokone saa IP-osoitteen automaattisesti reitittimestä. 9

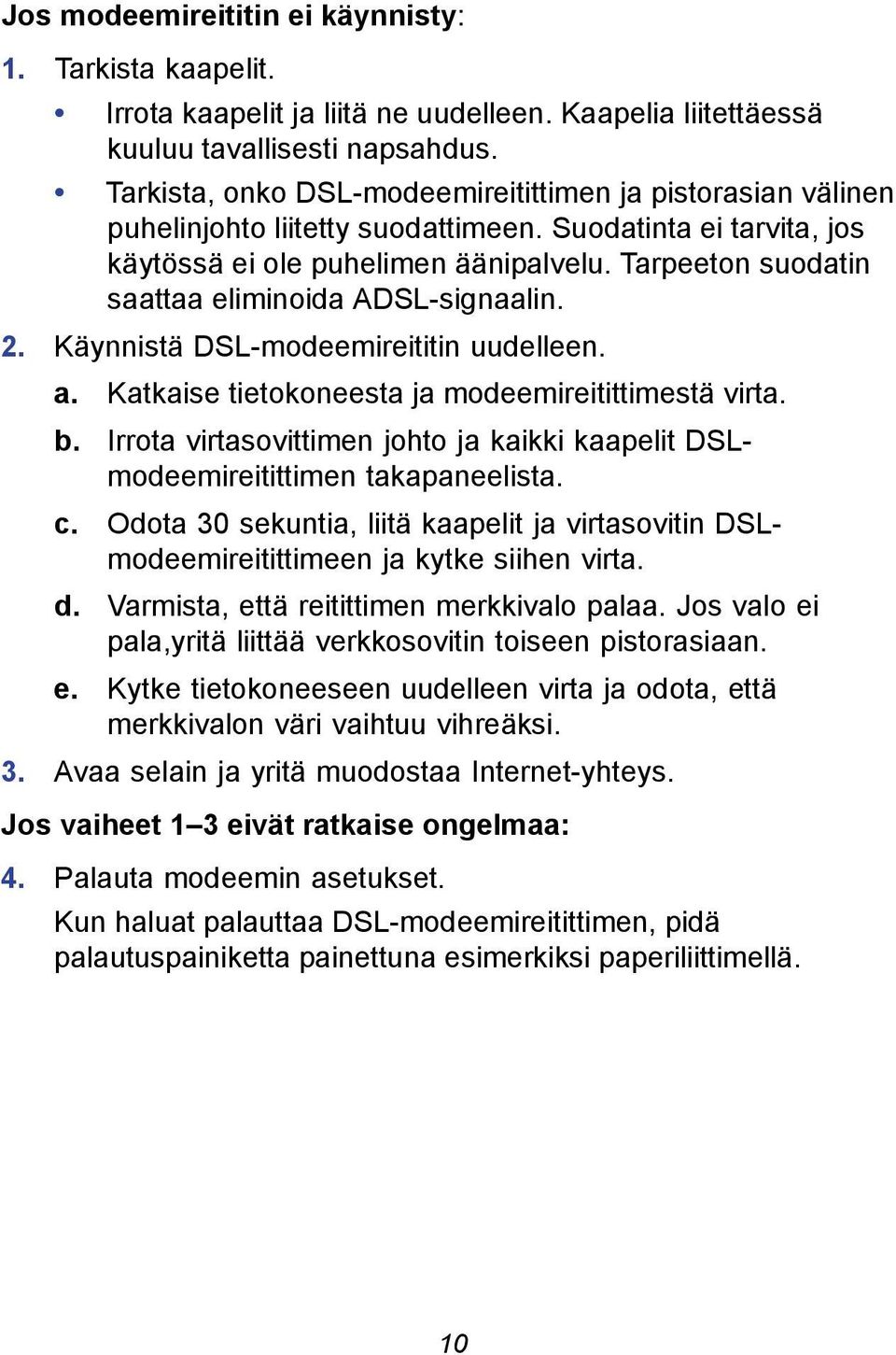

10 Jos modeemireititin ei käynnisty: 1. Tarkista kaapelit. Irrota kaapelit ja liitä ne uudelleen. Kaapelia liitettäessä kuuluu tavallisesti napsahdus. Tarkista, onko DSL-modeemireitittimen ja pistorasian välinen puhelinjohto liitetty suodattimeen. Suodatinta ei tarvita, jos käytössä ei ole puhelimen äänipalvelu. Tarpeeton suodatin saattaa eliminoida ADSL-signaalin. 2. Käynnistä DSL-modeemireititin uudelleen. a. Katkaise tietokoneesta ja modeemireitittimestä virta. b. Irrota virtasovittimen johto ja kaikki kaapelit DSLmodeemireitittimen takapaneelista. c. Odota 30 sekuntia, liitä kaapelit ja virtasovitin DSLmodeemireitittimeen ja kytke siihen virta. d. Varmista, että reitittimen merkkivalo palaa. Jos valo ei pala,yritä liittää verkkosovitin toiseen pistorasiaan. e. Kytke tietokoneeseen uudelleen virta ja odota, että merkkivalon väri vaihtuu vihreäksi. 3. Avaa selain ja yritä muodostaa Internet-yhteys. Jos vaiheet 1 3 eivät ratkaise ongelmaa: 4. Palauta modeemin asetukset. Kun haluat palauttaa DSL-modeemireitittimen, pidä palautuspainiketta painettuna esimerkiksi paperiliittimellä. 10

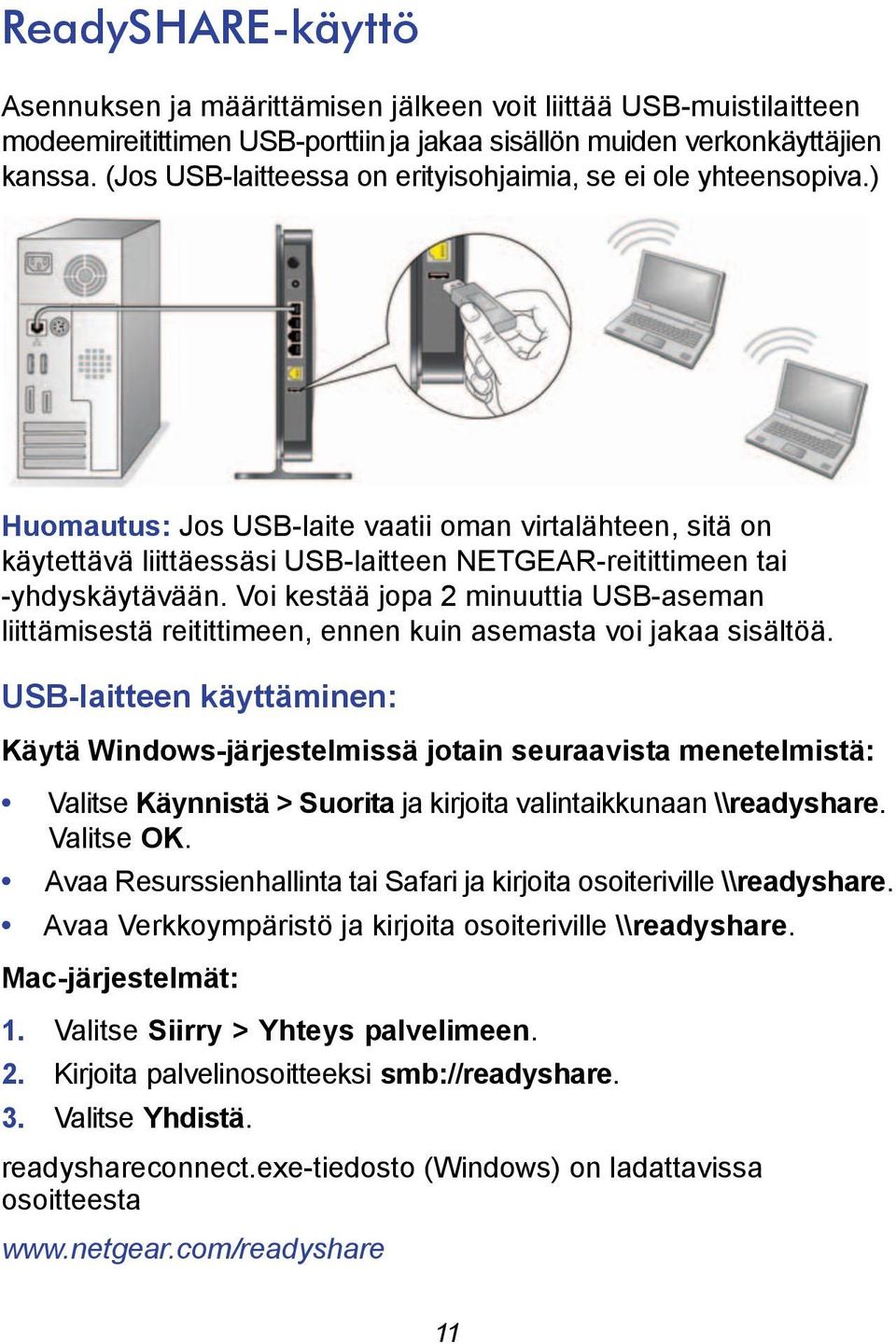

11 ReadySHARE-käyttö Asennuksen ja määrittämisen jälkeen voit liittää USB-muistilaitteen modeemireitittimen USB-porttiin ja jakaa sisällön muiden verkonkäyttäjien kanssa. (Jos USB-laitteessa on erityisohjaimia, se ei ole yhteensopiva.) Huomautus: Jos USB-laite vaatii oman virtalähteen, sitä on käytettävä liittäessäsi USB-laitteen NETGEAR-reitittimeen tai -yhdyskäytävään. Voi kestää jopa 2 minuuttia USB-aseman liittämisestä reitittimeen, ennen kuin asemasta voi jakaa sisältöä. USB-laitteen käyttäminen: Käytä Windows-järjestelmissä jotain seuraavista menetelmistä: Valitse Käynnistä > Suorita ja kirjoita valintaikkunaan \\readyshare. Valitse OK. Avaa Resurssienhallinta tai Safari ja kirjoita osoiteriville \\readyshare. Avaa Verkkoympäristö ja kirjoita osoiteriville \\readyshare. Mac-järjestelmät: 1. Valitse Siirry > Yhteys palvelimeen. 2. Kirjoita palvelinosoitteeksi smb://readyshare. 3. Valitse Yhdistä. readyshareconnect.exe-tiedosto (Windows) on ladattavissa osoitteesta 11

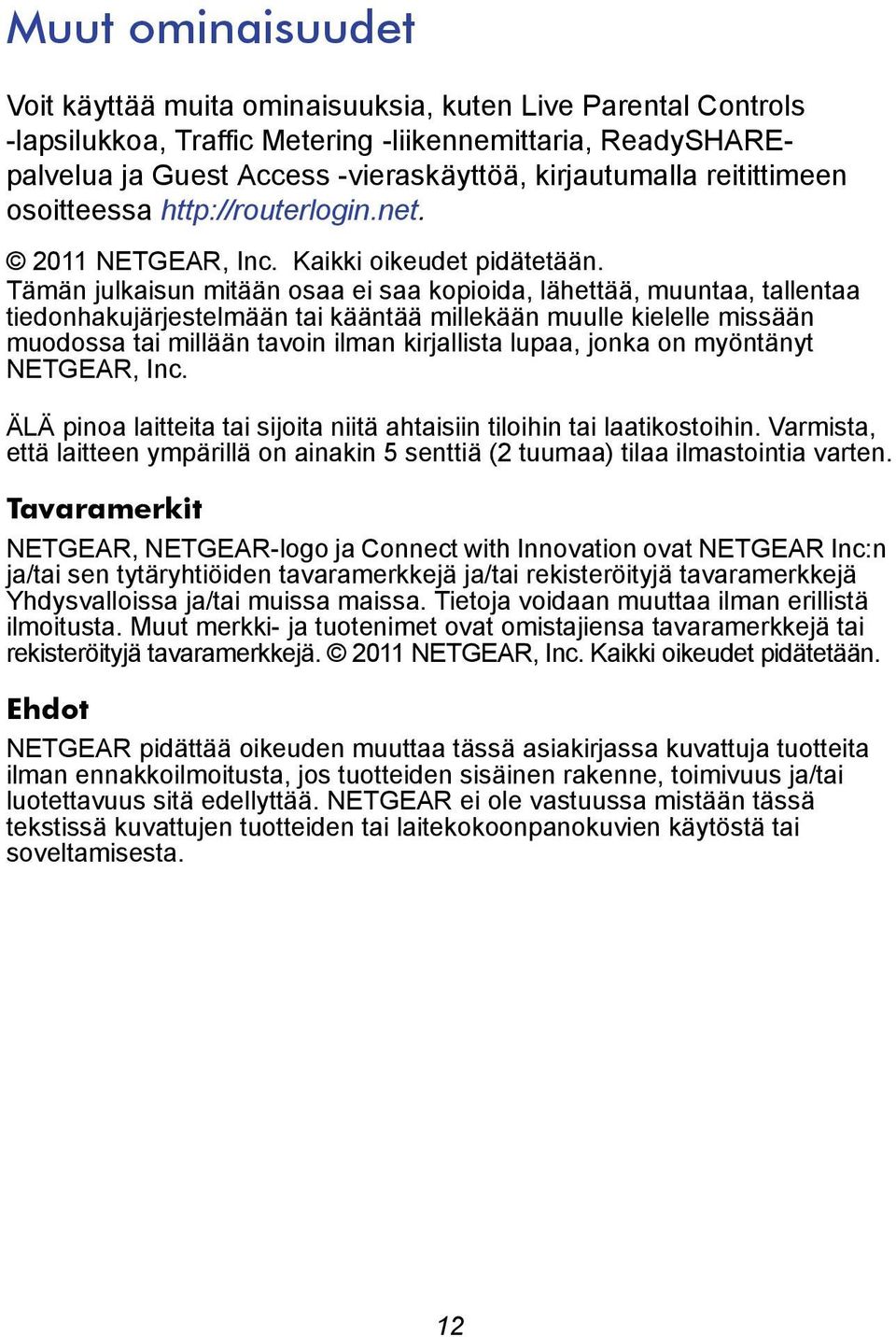

12 Muut ominaisuudet Voit käyttää muita ominaisuuksia, kuten Live Parental Controls -lapsilukkoa, Traffic Metering -liikennemittaria, ReadySHAREpalvelua ja Guest Access -vieraskäyttöä, kirjautumalla reitittimeen osoitteessa NETGEAR, Inc. Kaikki oikeudet pidätetään. Tämän julkaisun mitään osaa ei saa kopioida, lähettää, muuntaa, tallentaa tiedonhakujärjestelmään tai kääntää millekään muulle kielelle missään muodossa tai millään tavoin ilman kirjallista lupaa, jonka on myöntänyt NETGEAR, Inc. ÄLÄ pinoa laitteita tai sijoita niitä ahtaisiin tiloihin tai laatikostoihin. Varmista, että laitteen ympärillä on ainakin 5 senttiä (2 tuumaa) tilaa ilmastointia varten. Tavaramerkit NETGEAR, NETGEAR-logo ja Connect with Innovation ovat NETGEAR Inc:n ja/tai sen tytäryhtiöiden tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Tietoja voidaan muuttaa ilman erillistä ilmoitusta. Muut merkki- ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä NETGEAR, Inc. Kaikki oikeudet pidätetään. Ehdot NETGEAR pidättää oikeuden muuttaa tässä asiakirjassa kuvattuja tuotteita ilman ennakkoilmoitusta, jos tuotteiden sisäinen rakenne, toimivuus ja/tai luotettavuus sitä edellyttää. NETGEAR ei ole vastuussa mistään tässä tekstissä kuvattujen tuotteiden tai laitekokoonpanokuvien käytöstä tai soveltamisesta. 12

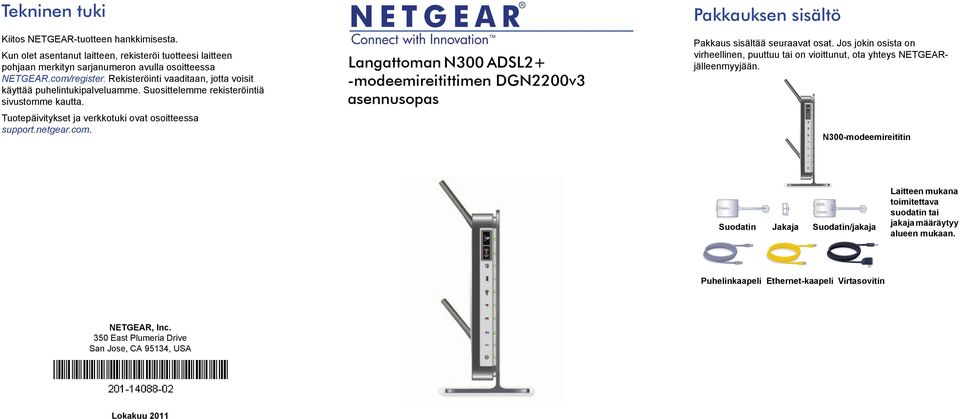

13 Tekninen tuki Kiitos NETGEAR-tuotteen hankkimisesta. Kun olet asentanut laitteen, rekisteröi tuotteesi laitteen pohjaan merkityn sarjanumeron avulla osoitteessa NETGEAR.com/register. Rekisteröinti vaaditaan, jotta voisit käyttää puhelintukipalveluamme. Suosittelemme rekisteröintiä sivustomme kautta. Tuotepäivitykset ja verkkotuki ovat osoitteessa support.netgear.com. Langattoman N300 ADSL2+ -modeemireitittimen DGN2200v3 asennusopas Pakkauksen sisältö Pakkaus sisältää seuraavat osat. Jos jokin osista on virheellinen, puuttuu tai on vioittunut, ota yhteys NETGEARjälleenmyyjään. N300-modeemireititin ADSL Puhelin Puhelin Suodatin Jakaja Suodatin/jakaja Linja Laitteen mukana toimitettava suodatin tai jakaja määräytyy alueen mukaan. Puhelinkaapeli Ethernet-kaapeli Virtasovitin NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Lokakuu 2011

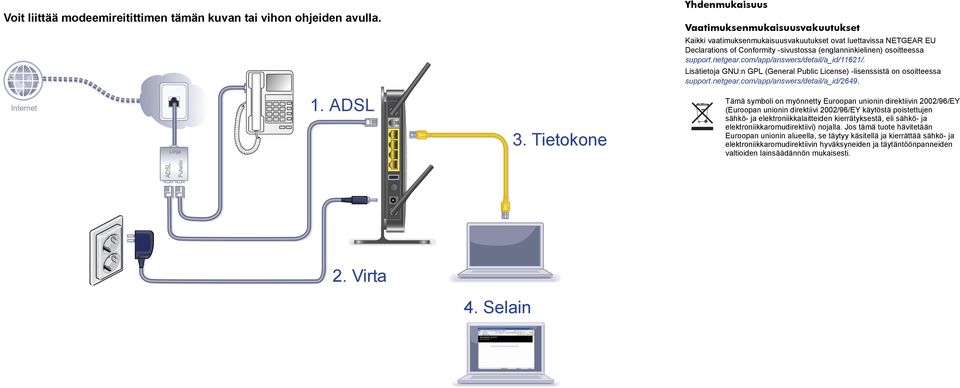

14 Voit liittää modeemireitittimen tämän kuvan tai vihon ohjeiden avulla. Yhdenmukaisuus Vaatimuksenmukaisuusvakuutukset Kaikki vaatimuksenmukaisuusvakuutukset ovat luettavissa NETGEAR EU Declarations of Conformity -sivustossa (englanninkielinen) osoitteessa support.netgear.com/app/answers/detail/a_id/11621/. Lisätietoja GNU:n GPL (General Public License) -lisenssistä on osoitteessa support.netgear.com/app/answers/detail/a_id/2649. Internet Linja 1. ADSL 3. Tietokone Tämä symboli on myönnetty Euroopan unionin direktiivin 2002/96/EY (Euroopan unionin direktiivi 2002/96/EY käytöstä poistettujen sähkö- ja elektroniikkalaitteiden kierrätyksestä, eli sähkö- ja elektroniikkaromudirektiivi) nojalla. Jos tämä tuote hävitetään Euroopan unionin alueella, se täytyy käsitellä ja kierrättää sähkö- ja elektroniikkaromudirektiivin hyväksyneiden ja täytäntöönpanneiden valtioiden lainsäädännön mukaisesti. ADSL Puhelin 2. Virta 4. Selain
