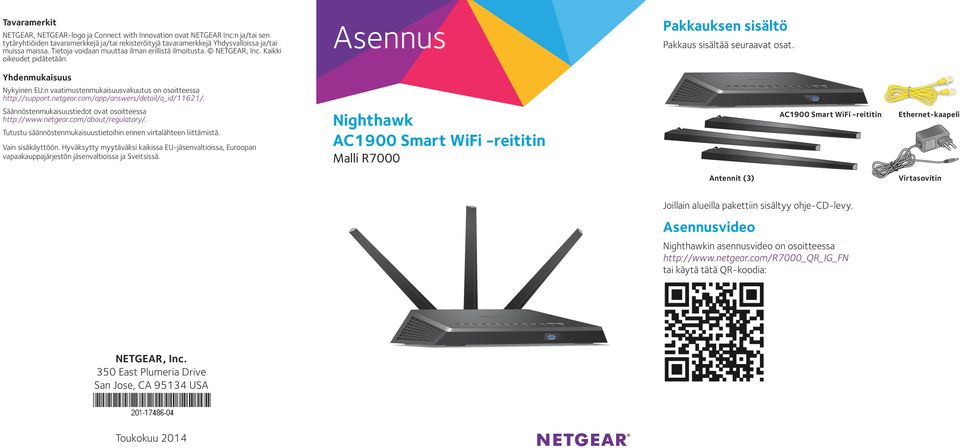

Asennus. Nighthawk AC1900 Smart WiFi -reititin Malli R7000. Pakkauksen sisältö. Asennusvideo

Transkriptio

1 Tavaramerkit NETGEAR, NETGEAR-logo ja Connect with Innovation ovat NETGEAR Inc:n ja/tai sen tytäryhtiöiden tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Tietoja voidaan muuttaa ilman erillistä ilmoitusta. NETGEAR, Inc. Kaikki oikeudet pidätetään. Asennus Pakkauksen sisältö Pakkaus sisältää seuraavat osat. Yhdenmukaisuus Nykyinen EU:n vaatimustenmukaisuusvakuutus on osoitteessa Säännöstenmukaisuustiedot ovat osoitteessa Tutustu säännöstenmukaisuustietoihin ennen virtalähteen liittämistä. Vain sisäkäyttöön. Hyväksytty myytäväksi kaikissa EU-jäsenvaltioissa, Euroopan vapaakauppajärjestön jäsenvaltioissa ja Sveitsissä. Nighthawk AC1900 Smart WiFi -reititin Malli R7000 AC1900 Smart WiFi -reititin Ethernet-kaapeli Antennit (3) Virtasovitin Joillain alueilla pakettiin sisältyy ohje-cd-levy. Asennusvideo Nighthawkin asennusvideo on osoitteessa tai käytä tätä QR-koodia: NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA Toukokuu 2014

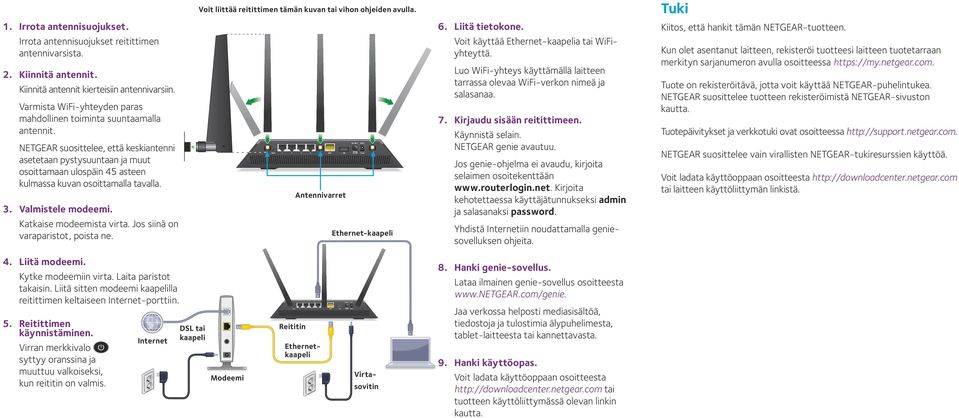

2 Voit liittää reitittimen tämän kuvan tai vihon ohjeiden avulla. Tuki 1. Irrota antennisuojukset. 6. Liitä tietokone. Kiitos, että hankit tämän NETGEAR-tuotteen. Irrota antennisuojukset reitittimen antennivarsista. 2. Kiinnitä antennit. Kiinnitä antennit kierteisiin antennivarsiin. Varmista WiFi-yhteyden paras mahdollinen toiminta suuntaamalla antennit. NETGEAR suosittelee, että keskiantenni asetetaan pystysuuntaan ja muut osoittamaan ulospäin 45 asteen kulmassa kuvan osoittamalla tavalla. 3. Valmistele modeemi. Katkaise modeemista virta. Jos siinä on varaparistot, poista ne. Antennivarret Ethernet-kaapeli Voit käyttää Ethernet-kaapelia tai WiFiyhteyttä. Luo WiFi-yhteys käyttämällä laitteen tarrassa olevaa WiFi-verkon nimeä ja salasanaa. 7. Kirjaudu sisään reitittimeen. Käynnistä selain. NETGEAR genie avautuu. Jos genie-ohjelma ei avaudu, kirjoita selaimen osoitekenttään Kirjoita kehotettaessa käyttäjätunnukseksi admin ja salasanaksi password. Yhdistä Internetiin noudattamalla geniesovelluksen ohjeita. Kun olet asentanut laitteen, rekisteröi tuotteesi laitteen tuotetarraan merkityn sarjanumeron avulla osoitteessa Tuote on rekisteröitävä, jotta voit käyttää NETGEAR-puhelintukea. NETGEAR suosittelee tuotteen rekisteröimistä NETGEAR-sivuston kautta. Tuotepäivitykset ja verkkotuki ovat osoitteessa NETGEAR suosittelee vain virallisten NETGEAR-tukiresurssien käyttöä. Voit ladata käyttöoppaan osoitteesta tai laitteen käyttöliittymän linkistä. 4. Liitä modeemi. Kytke modeemiin virta. Laita paristot takaisin. Liitä sitten modeemi kaapelilla reitittimen keltaiseen Internet-porttiin. 5. Reitittimen käynnistäminen. Virran merkkivalo syttyy oranssina ja muuttuu valkoiseksi, kun reititin on valmis. Internet DSL tai kaapeli Modeemi Reititin Ethernetkaapeli Virta- sovitin 8. Hanki genie-sovellus. Lataa ilmainen genie-sovellus osoitteesta Jaa verkossa helposti mediasisältöä, tiedostoja ja tulostimia älypuhelimesta, tablet-laitteesta tai kannettavasta. 9. Hanki käyttöopas. Voit ladata käyttöoppaan osoitteesta tai tuotteen käyttöliittymässä olevan linkin kautta.

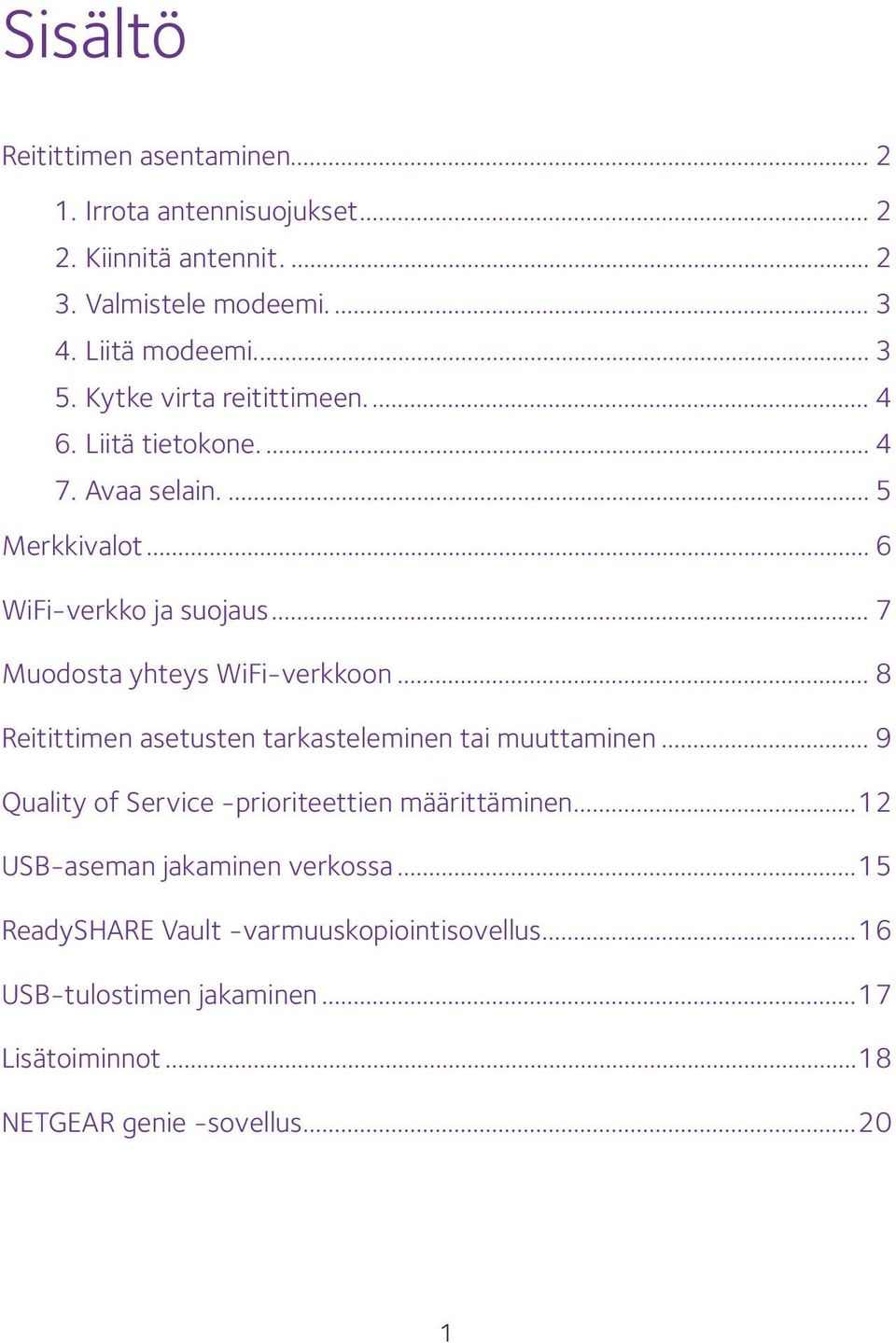

3 Sisältö Reitittimen asentaminen Irrota antennisuojukset Kiinnitä antennit Valmistele modeemi Liitä modeemi Kytke virta reitittimeen Liitä tietokone Avaa selain... 5 Merkkivalot... 6 WiFi-verkko ja suojaus... 7 Muodosta yhteys WiFi-verkkoon... 8 Reitittimen asetusten tarkasteleminen tai muuttaminen... 9 Quality of Service -prioriteettien määrittäminen...12 USB-aseman jakaminen verkossa...15 ReadySHARE Vault -varmuuskopiointisovellus...16 USB-tulostimen jakaminen...17 Lisätoiminnot...18 NETGEAR genie -sovellus

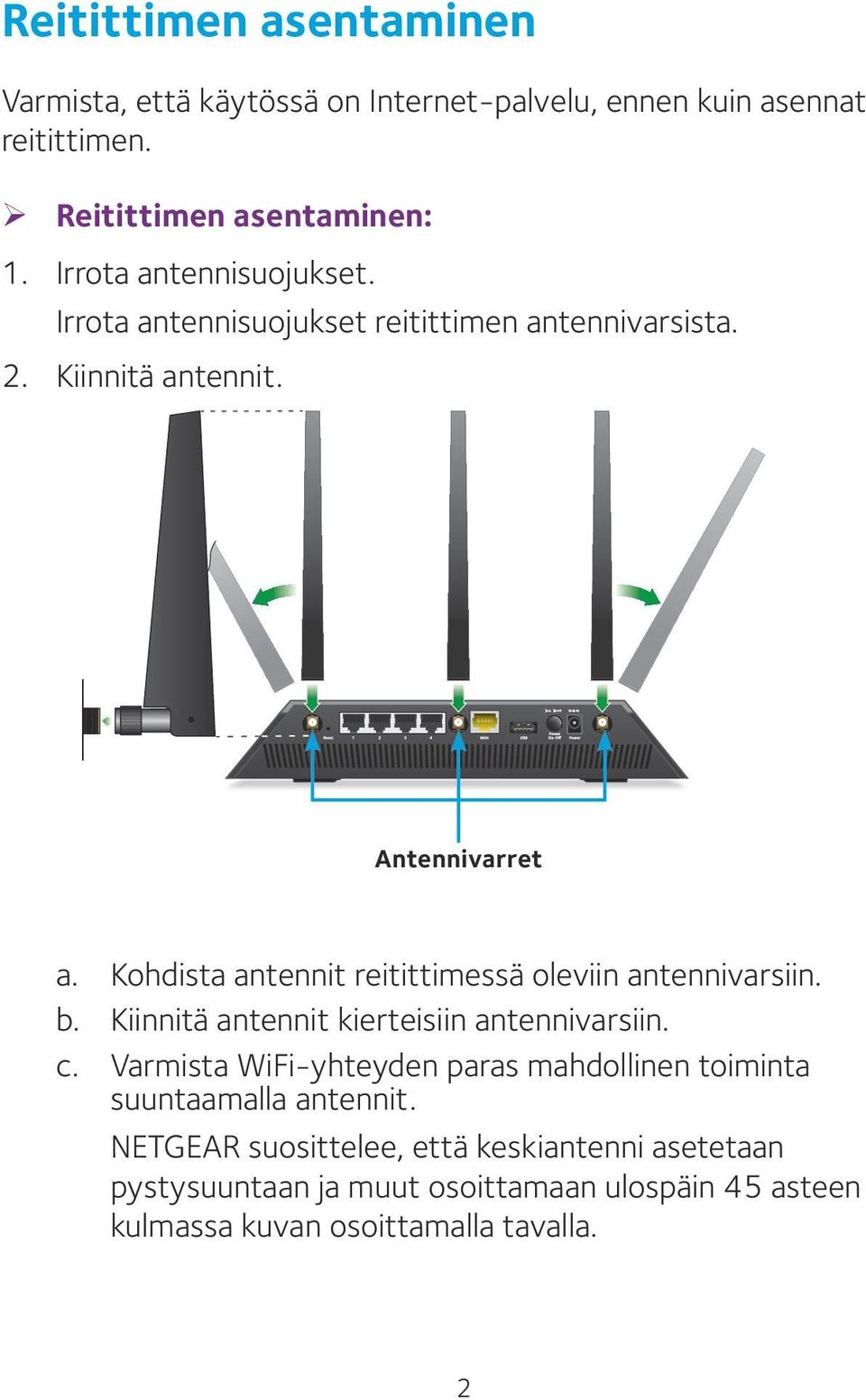

4 Reitittimen asentaminen Varmista, että käytössä on Internet-palvelu, ennen kuin asennat reitittimen. ¾ Reitittimen asentaminen: 1. Irrota antennisuojukset. Irrota antennisuojukset reitittimen antennivarsista. 2. Kiinnitä antennit. Antennivarret a. Kohdista antennit reitittimessä oleviin antennivarsiin. b. Kiinnitä antennit kierteisiin antennivarsiin. c. Varmista WiFi-yhteyden paras mahdollinen toiminta suuntaamalla antennit. NETGEAR suosittelee, että keskiantenni asetetaan pystysuuntaan ja muut osoittamaan ulospäin 45 asteen kulmassa kuvan osoittamalla tavalla. 2

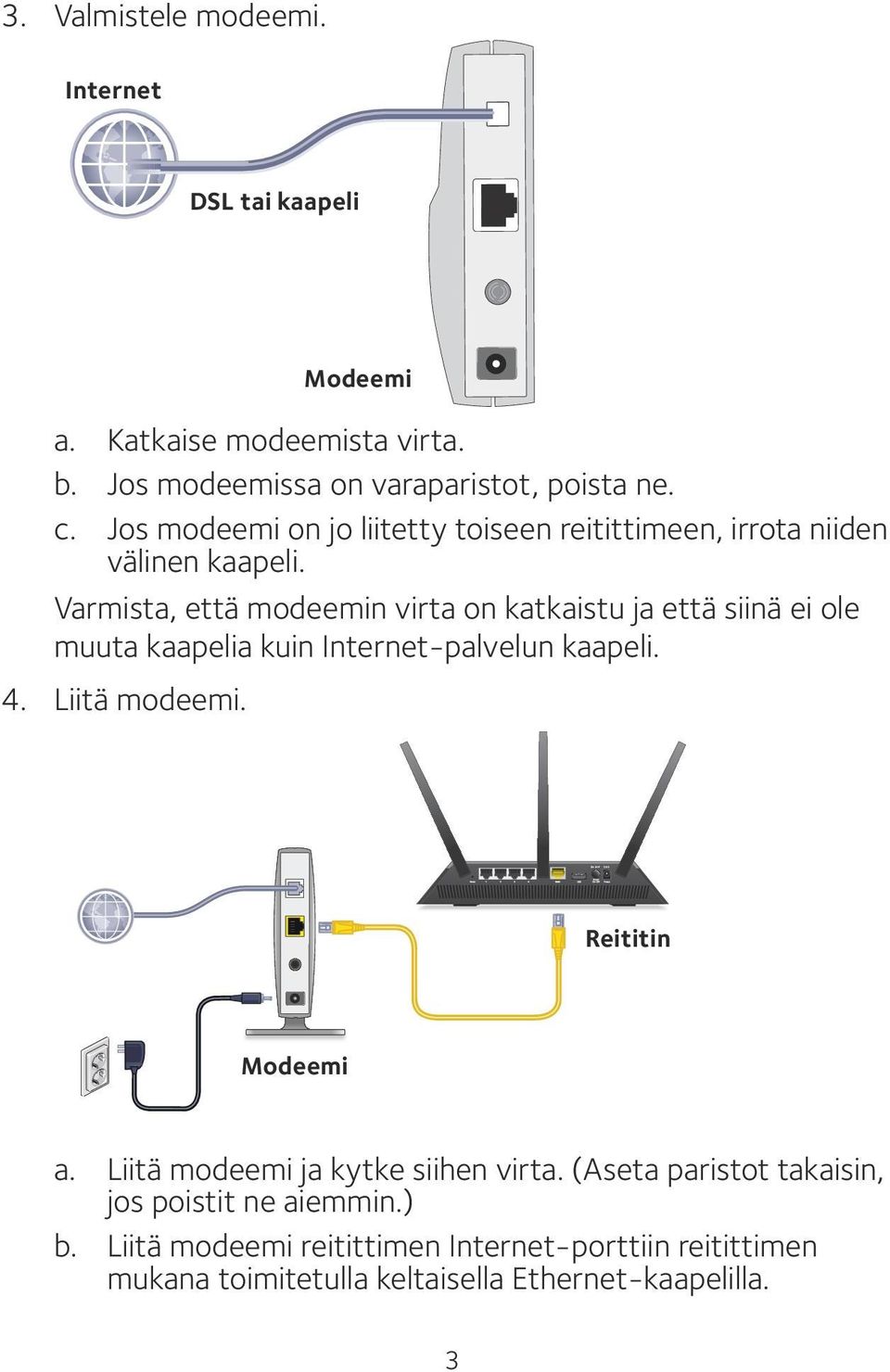

5 3. Valmistele modeemi. Internet DSL tai kaapeli Modeemi a. Katkaise modeemista virta. b. Jos modeemissa on varaparistot, poista ne. c. Jos modeemi on jo liitetty toiseen reitittimeen, irrota niiden välinen kaapeli. Varmista, että modeemin virta on katkaistu ja että siinä ei ole muuta kaapelia kuin Internet-palvelun kaapeli. 4. Liitä modeemi. Reititin Modeemi a. Liitä modeemi ja kytke siihen virta. (Aseta paristot takaisin, jos poistit ne aiemmin.) b. Liitä modeemi reitittimen Internet-porttiin reitittimen mukana toimitetulla keltaisella Ethernet-kaapelilla. 3

6 5. Kytke virta reitittimeen. Virtakytkin a. Liitä virtasovitin reitittimeen ja pistorasiaan. b. Odota, että etupaneelin virran merkkivalo syttyy oranssina ja muuttuu valkoiseksi. Jos merkkivalo ei syty, paina reitittimen takapaneelissa olevaa Power On/Off -virtapainiketta. 6. Liitä tietokone. Voit käyttää Ethernet-kaapelia tai WiFi-yhteyttä. Muodosta langallinen yhteys yhdistämällä tietokoneesi reitittimen mustaan Ethernet-porttiin Ethernet-kaapelilla (ei sisälly toimitukseen). Muodosta WiFi-yhteys käyttämällä tuotteen tarran WiFiasetuksia. 4

7 7. Avaa selain. Kun muodostat yhteyden reitittimeen ensimmäisen kerran, genie-näyttö avautuu. Yhdistä Internetiin noudattamalla geniesovelluksen ohjeita. Jos genie-näyttö ei avaudu, kokeile seuraavaa: Sulje selain ja avaa se uudelleen. Varmista, että tietokone on kytketty yhteen reitittimen neljästä mustasta LAN Ethernet -portista tai että yhteys WiFi-verkkoon on muodostettu. Varmista, että reititin saa virtaa ja että virran merkkivalo palaa. Jos tietokoneelle on määritetty staattinen tai kiinteä IPosoite (tämä on harvinaista), muuta asetuksia niin, että tietokone saa IP-osoitteen automaattisesti reitittimestä. Jos genie-näyttö ei vieläkään avaudu, kirjaudu sisään reitittimeen, jolloin genie-ohjelma voi havaita Internetyhteyden. ¾ Kirjaudu reitittimeen seuraavasti: 1. Kirjoita selaimen osoiteriville tai Kirjautumisnäyttö avautuu. 2. Kirjoita käyttäjätunnukseksi admin ja salasanaksi password. Reitittimen aloitusnäyttö avautuu. Jos Internet-yhteyttä ei ole vielä määritetty, genie havaitsee sen automaattisesti. 5

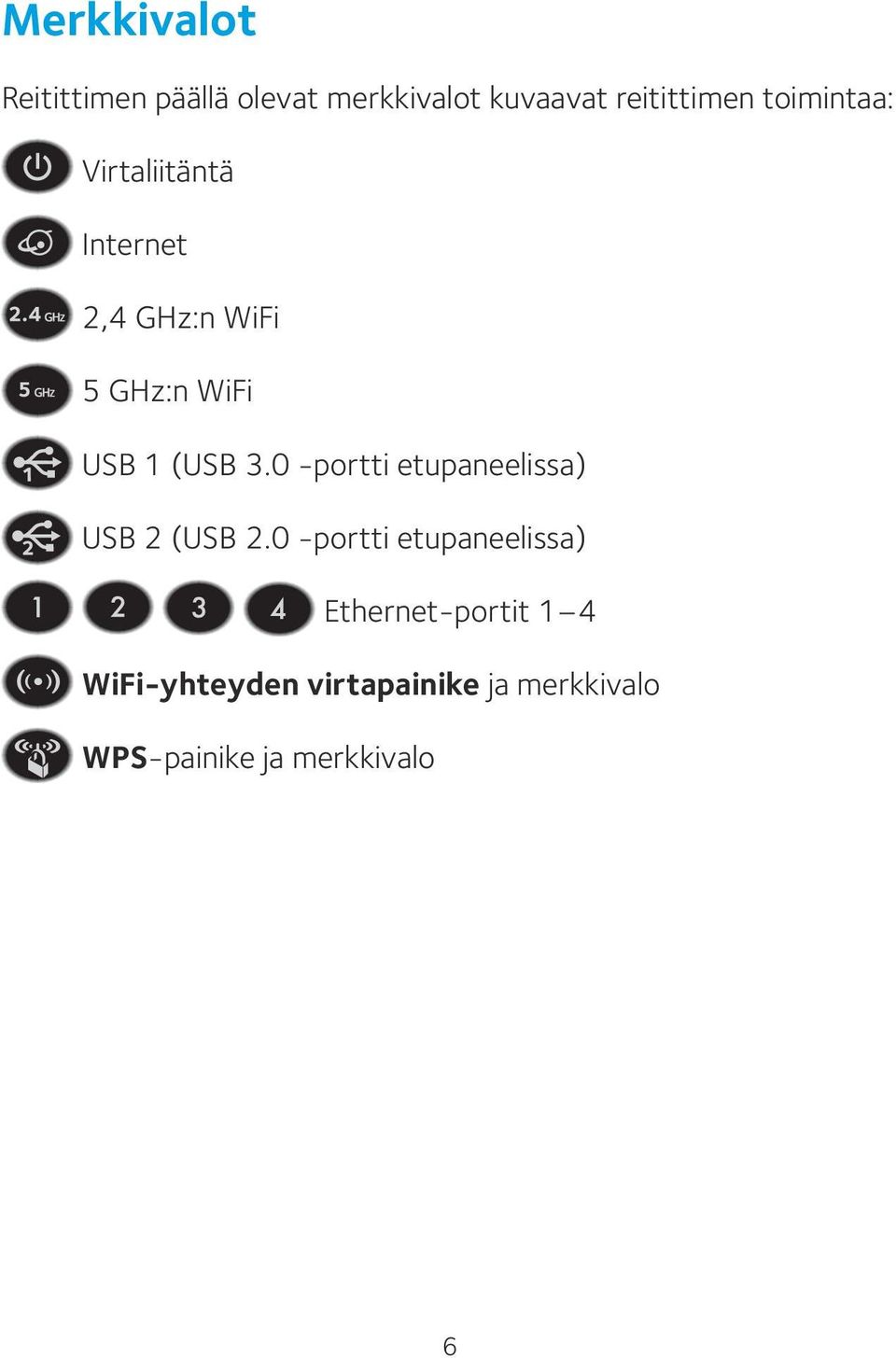

8 Merkkivalot Reitittimen päällä olevat merkkivalot kuvaavat reitittimen toimintaa: Virtaliitäntä Internet 2,4 GHz:n WiFi 5 GHz:n WiFi USB 1 (USB 3.0 -portti etupaneelissa) USB 2 (USB 2.0 -portti etupaneelissa) Ethernet-portit 1 4 WiFi-yhteyden virtapainike ja merkkivalo WPS-painike ja merkkivalo 6

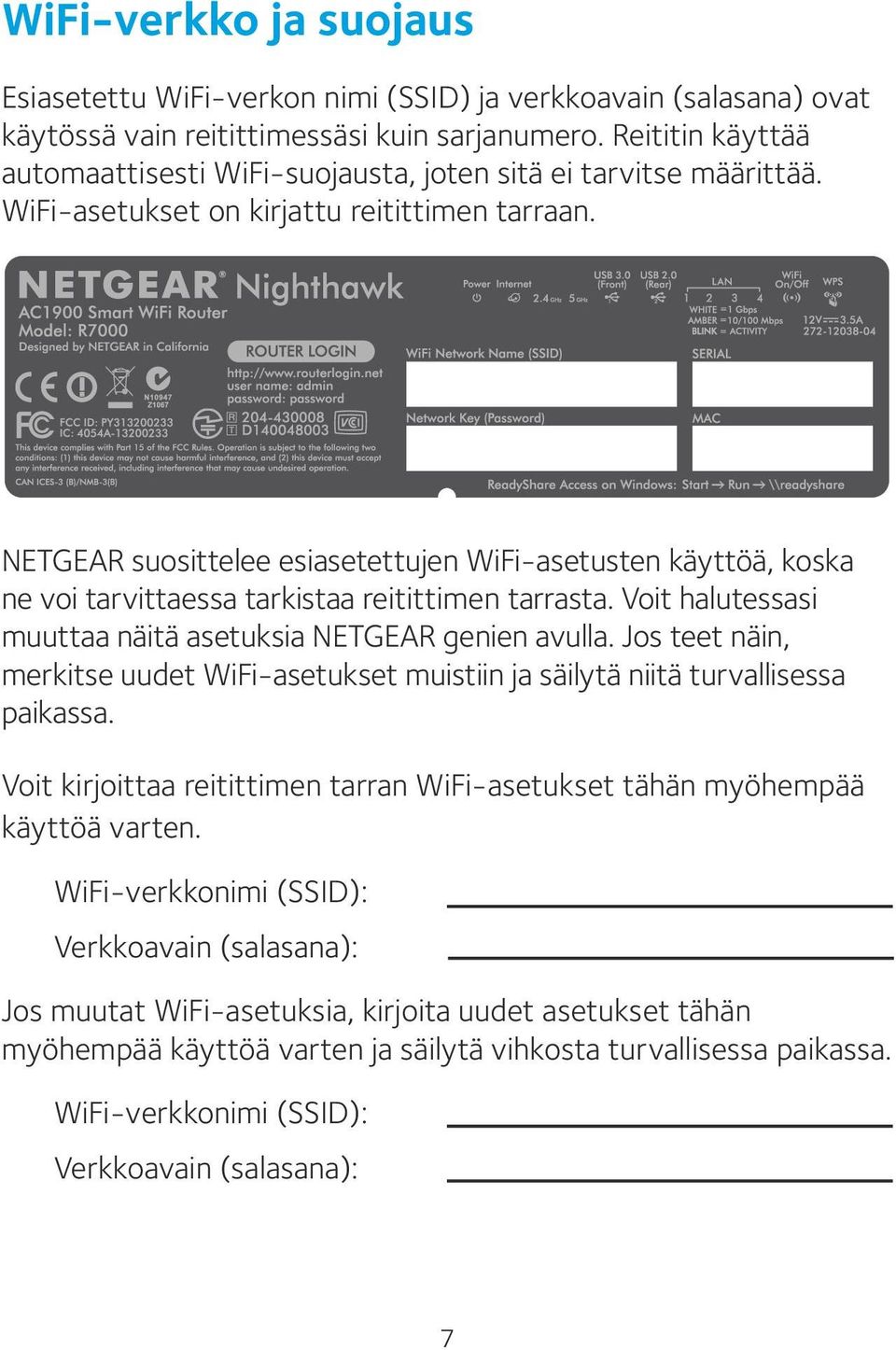

9 WiFi-verkko ja suojaus Esiasetettu WiFi-verkon nimi (SSID) ja verkkoavain (salasana) ovat käytössä vain reitittimessäsi kuin sarjanumero. Reititin käyttää automaattisesti WiFi-suojausta, joten sitä ei tarvitse määrittää. WiFi-asetukset on kirjattu reitittimen tarraan. NETGEAR suosittelee esiasetettujen WiFi-asetusten käyttöä, koska ne voi tarvittaessa tarkistaa reitittimen tarrasta. Voit halutessasi muuttaa näitä asetuksia NETGEAR genien avulla. Jos teet näin, merkitse uudet WiFi-asetukset muistiin ja säilytä niitä turvallisessa paikassa. Voit kirjoittaa reitittimen tarran WiFi-asetukset tähän myöhempää käyttöä varten. WiFi-verkkonimi (SSID): Verkkoavain (salasana): Jos muutat WiFi-asetuksia, kirjoita uudet asetukset tähän myöhempää käyttöä varten ja säilytä vihkosta turvallisessa paikassa. WiFi-verkkonimi (SSID): Verkkoavain (salasana): 7

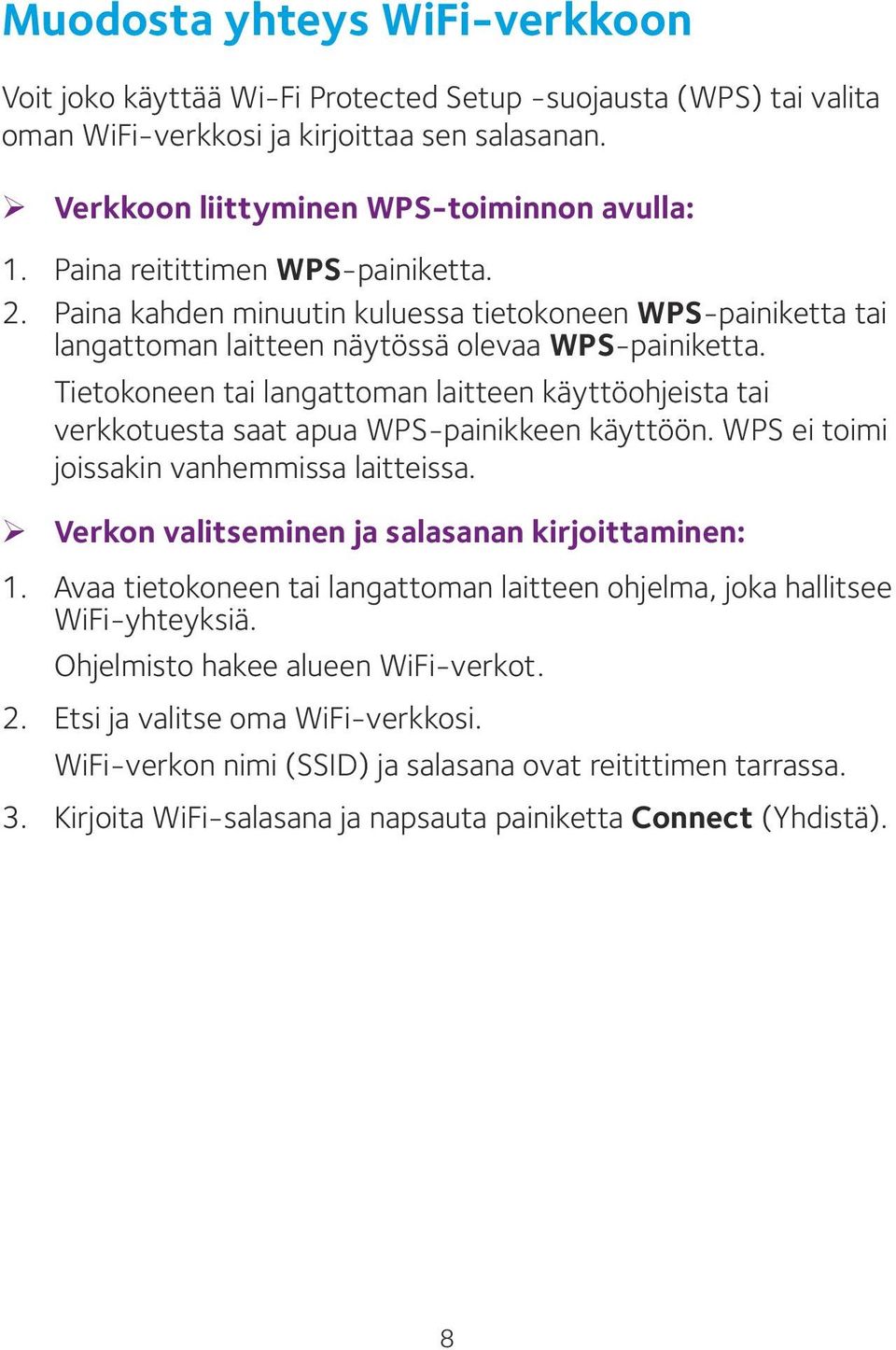

10 Muodosta yhteys WiFi-verkkoon Voit joko käyttää Wi-Fi Protected Setup -suojausta (WPS) tai valita oman WiFi-verkkosi ja kirjoittaa sen salasanan. ¾ Verkkoon liittyminen WPS-toiminnon avulla: 1. Paina reitittimen WPS-painiketta. 2. Paina kahden minuutin kuluessa tietokoneen WPS-painiketta tai langattoman laitteen näytössä olevaa WPS-painiketta. Tietokoneen tai langattoman laitteen käyttöohjeista tai verkkotuesta saat apua WPS-painikkeen käyttöön. WPS ei toimi joissakin vanhemmissa laitteissa. ¾ Verkon valitseminen ja salasanan kirjoittaminen: 1. Avaa tietokoneen tai langattoman laitteen ohjelma, joka hallitsee WiFi-yhteyksiä. Ohjelmisto hakee alueen WiFi-verkot. 2. Etsi ja valitse oma WiFi-verkkosi. WiFi-verkon nimi (SSID) ja salasana ovat reitittimen tarrassa. 3. Kirjoita WiFi-salasana ja napsauta painiketta Connect (Yhdistä). 8

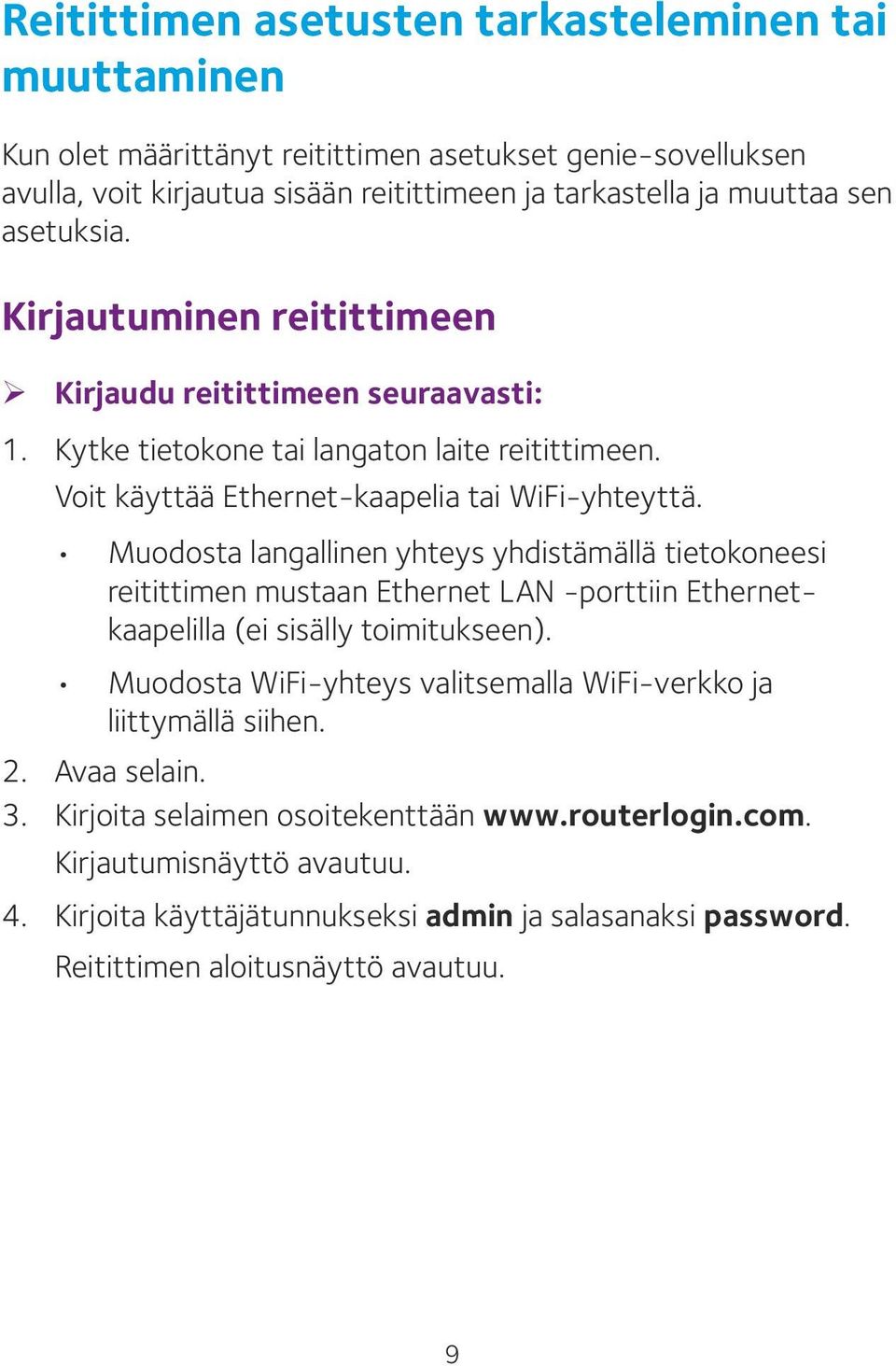

11 Reitittimen asetusten tarkasteleminen tai muuttaminen Kun olet määrittänyt reitittimen asetukset genie-sovelluksen avulla, voit kirjautua sisään reitittimeen ja tarkastella ja muuttaa sen asetuksia. Kirjautuminen reitittimeen ¾ Kirjaudu reitittimeen seuraavasti: 1. Kytke tietokone tai langaton laite reitittimeen. Voit käyttää Ethernet-kaapelia tai WiFi-yhteyttä. Muodosta langallinen yhteys yhdistämällä tietokoneesi reitittimen mustaan Ethernet LAN -porttiin Ethernetkaapelilla (ei sisälly toimitukseen). Muodosta WiFi-yhteys valitsemalla WiFi-verkko ja liittymällä siihen. 2. Avaa selain. 3. Kirjoita selaimen osoitekenttään Kirjautumisnäyttö avautuu. 4. Kirjoita käyttäjätunnukseksi admin ja salasanaksi password. Reitittimen aloitusnäyttö avautuu. 9

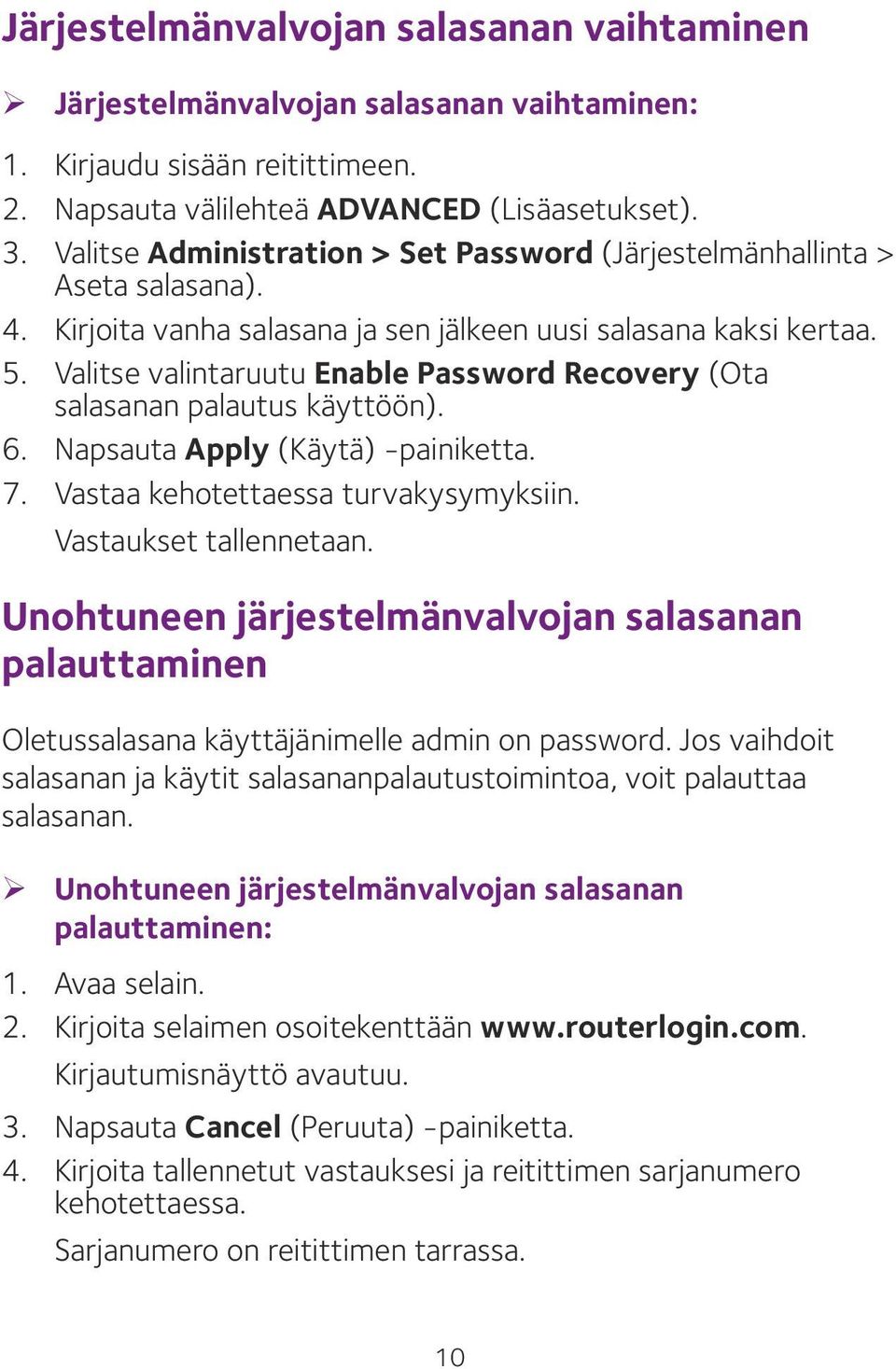

12 Järjestelmänvalvojan salasanan vaihtaminen ¾ Järjestelmänvalvojan salasanan vaihtaminen: 1. Kirjaudu sisään reitittimeen. 2. Napsauta välilehteä ADVANCED (Lisäasetukset). 3. Valitse Administration > Set Password (Järjestelmänhallinta > Aseta salasana). 4. Kirjoita vanha salasana ja sen jälkeen uusi salasana kaksi kertaa. 5. Valitse valintaruutu Enable Password Recovery (Ota salasanan palautus käyttöön). 6. Napsauta Apply (Käytä) -painiketta. 7. Vastaa kehotettaessa turvakysymyksiin. Vastaukset tallennetaan. Unohtuneen järjestelmänvalvojan salasanan palauttaminen Oletussalasana käyttäjänimelle admin on password. Jos vaihdoit salasanan ja käytit salasananpalautustoimintoa, voit palauttaa salasanan. ¾ Unohtuneen järjestelmänvalvojan salasanan palauttaminen: 1. Avaa selain. 2. Kirjoita selaimen osoitekenttään Kirjautumisnäyttö avautuu. 3. Napsauta Cancel (Peruuta) -painiketta. 4. Kirjoita tallennetut vastauksesi ja reitittimen sarjanumero kehotettaessa. Sarjanumero on reitittimen tarrassa. 10

13 Unohtuneen WiFi-suojauksen salasanan löytäminen Esiasetettu WiFi-salasana on merkitty reitittimen tarraan. Jos vaihdoit WiFi-salasanan ja unohdit sen, näet nykyisen WiFisalasanan kirjautumalla reitittimeen. ¾ Yhteyden muodostaminen reitittimeen ja WiFi-salasanan tarkastelu: 1. Kytke tietokone Ethernet-kaapelilla reitittimen mustaan LANporttiin. 2. Avaa selain. 3. Kirjoita osoitekenttään Kirjautumisnäyttö avautuu. 4. Kirjoita käyttäjätunnukseksi admin ja salasanaksi password. Reitittimen aloitusnäyttö avautuu. 5. Valitse Wireless Settings (Langattomat asetukset). WiFi-salasana näkyy näytössä suojausvaihtoehtojen osiossa. 11

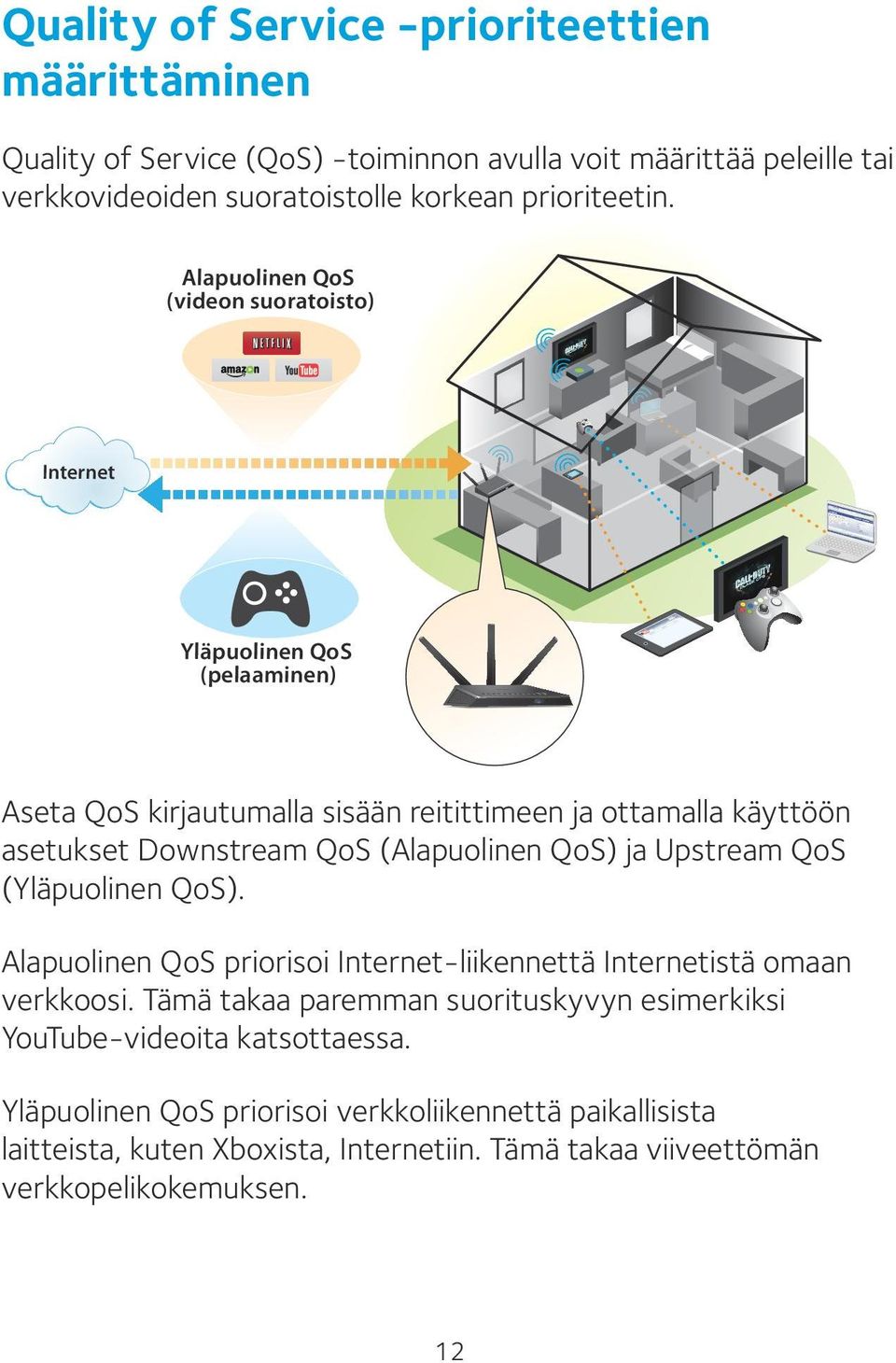

14 Quality of Service -prioriteettien määrittäminen Quality of Service (QoS) -toiminnon avulla voit määrittää peleille tai verkkovideoiden suoratoistolle korkean prioriteetin. Alapuolinen QoS (videon suoratoisto) Internet Yläpuolinen QoS (pelaaminen) Aseta QoS kirjautumalla sisään reitittimeen ja ottamalla käyttöön asetukset Downstream QoS (Alapuolinen QoS) ja Upstream QoS (Yläpuolinen QoS). Alapuolinen QoS priorisoi Internet-liikennettä Internetistä omaan verkkoosi. Tämä takaa paremman suorituskyvyn esimerkiksi YouTube-videoita katsottaessa. Yläpuolinen QoS priorisoi verkkoliikennettä paikallisista laitteista, kuten Xboxista, Internetiin. Tämä takaa viiveettömän verkkopelikokemuksen. 12

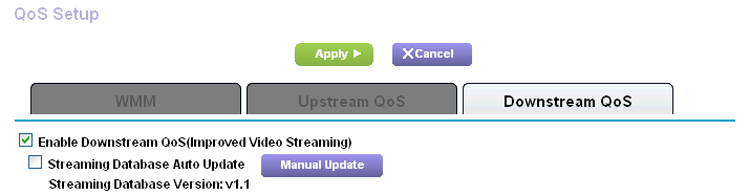

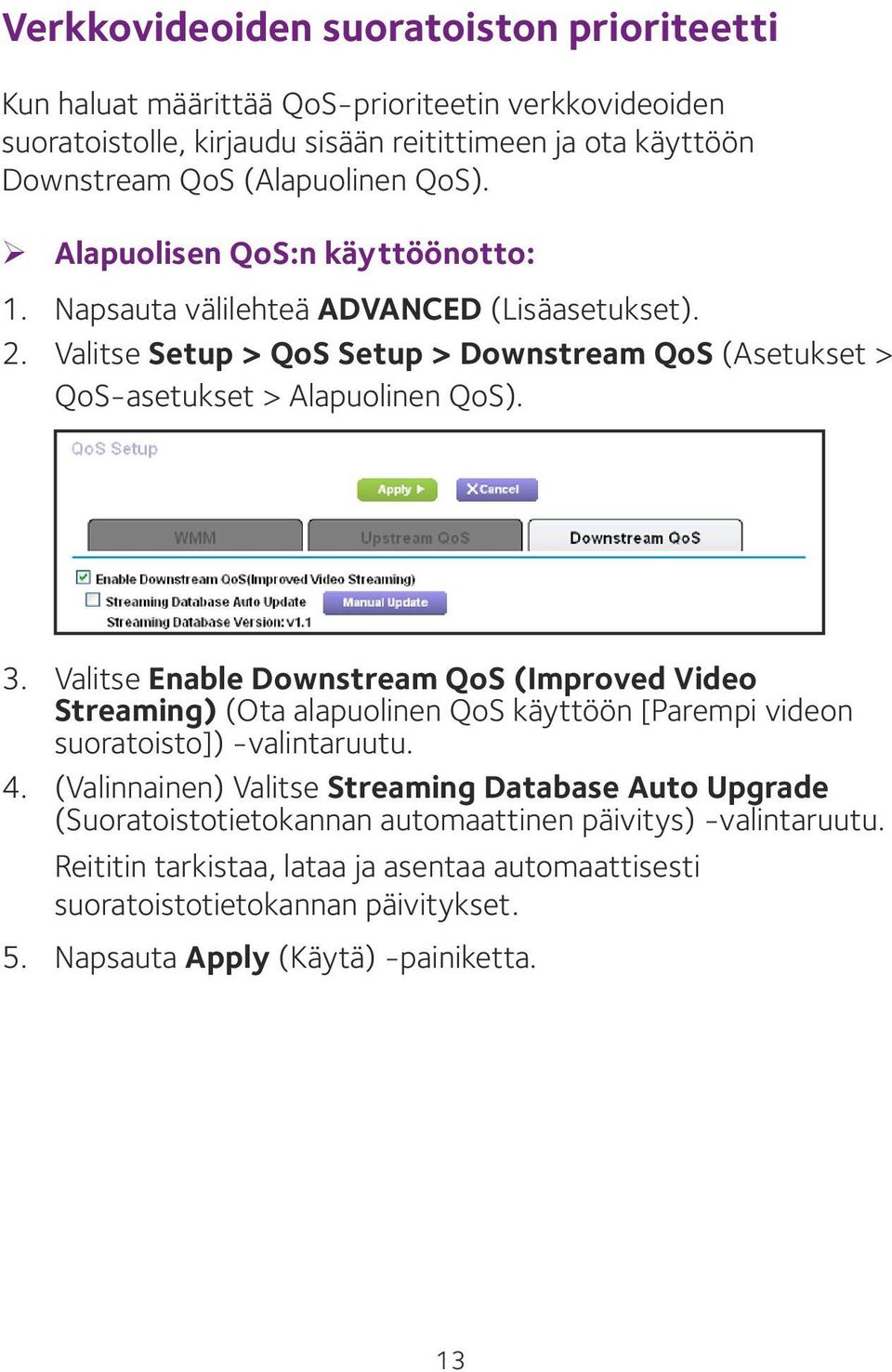

15 Verkkovideoiden suoratoiston prioriteetti Kun haluat määrittää QoS-prioriteetin verkkovideoiden suoratoistolle, kirjaudu sisään reitittimeen ja ota käyttöön Downstream QoS (Alapuolinen QoS). ¾ Alapuolisen QoS:n käyttöönotto: 1. Napsauta välilehteä ADVANCED (Lisäasetukset). 2. Valitse Setup > QoS Setup > Downstream QoS (Asetukset > QoS-asetukset > Alapuolinen QoS). 3. Valitse Enable Downstream QoS (Improved Video Streaming) (Ota alapuolinen QoS käyttöön [Parempi videon suoratoisto]) -valintaruutu. 4. (Valinnainen) Valitse Streaming Database Auto Upgrade (Suoratoistotietokannan automaattinen päivitys) -valintaruutu. Reititin tarkistaa, lataa ja asentaa automaattisesti suoratoistotietokannan päivitykset. 5. Napsauta Apply (Käytä) -painiketta. 13

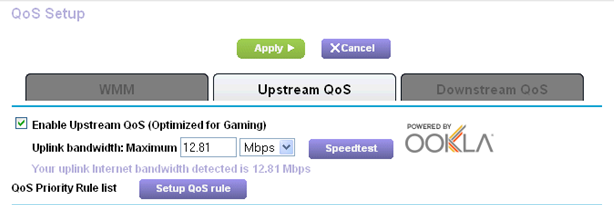

16 Verkkopelien prioriteetti Kun haluat määrittää QoS-prioriteetin pelijärjestelmän verkkoliikenteelle, kirjaudu sisään reitittimeen ja ota käyttöön Upstream QoS (Yläpuolinen QoS). ¾ Yläpuolisen QoS:n käyttöönotto: 1. Napsauta välilehteä ADVANCED (Lisäasetukset). 2. Valitse Setup > QoS Setup > Upstream QoS (Asetukset > QoS-asetukset > Yläpuolinen QoS). 3. Valitse Enable Upstream QoS (Optimized for Gaming) (Ota yläpuolinen QoS käyttöön [optimoitu pelaamiseen]) -valintaruutu. 4. Määritä Tietokoneesta verkkolaitteeseen -tiedonsiirron enimmäiskaistanleveys: Jos tiedät Tietokoneesta verkkolaitteeseen -tiedonsiirron kaistanleveytesi, kirjoita se Uplink bandwidth Maximum (Tietokoneesta verkkolaitteeseen -tiedonsiirron kaistanleveys enintään) -kenttään. Jos et ole varma, napsauta Speedtest (Nopeustesti) -painiketta. Nopeustesti tarkistaa Internet-yhteytesi Tietokoneesta verkkolaitteeseen -tiedonsiirron nopeuden. Uplink bandwidth Maximum (Tietokoneesta verkkolaitteeseen -tiedonsiirron kaistanleveys enintään) -kentässä näytetään testin tulos. 14

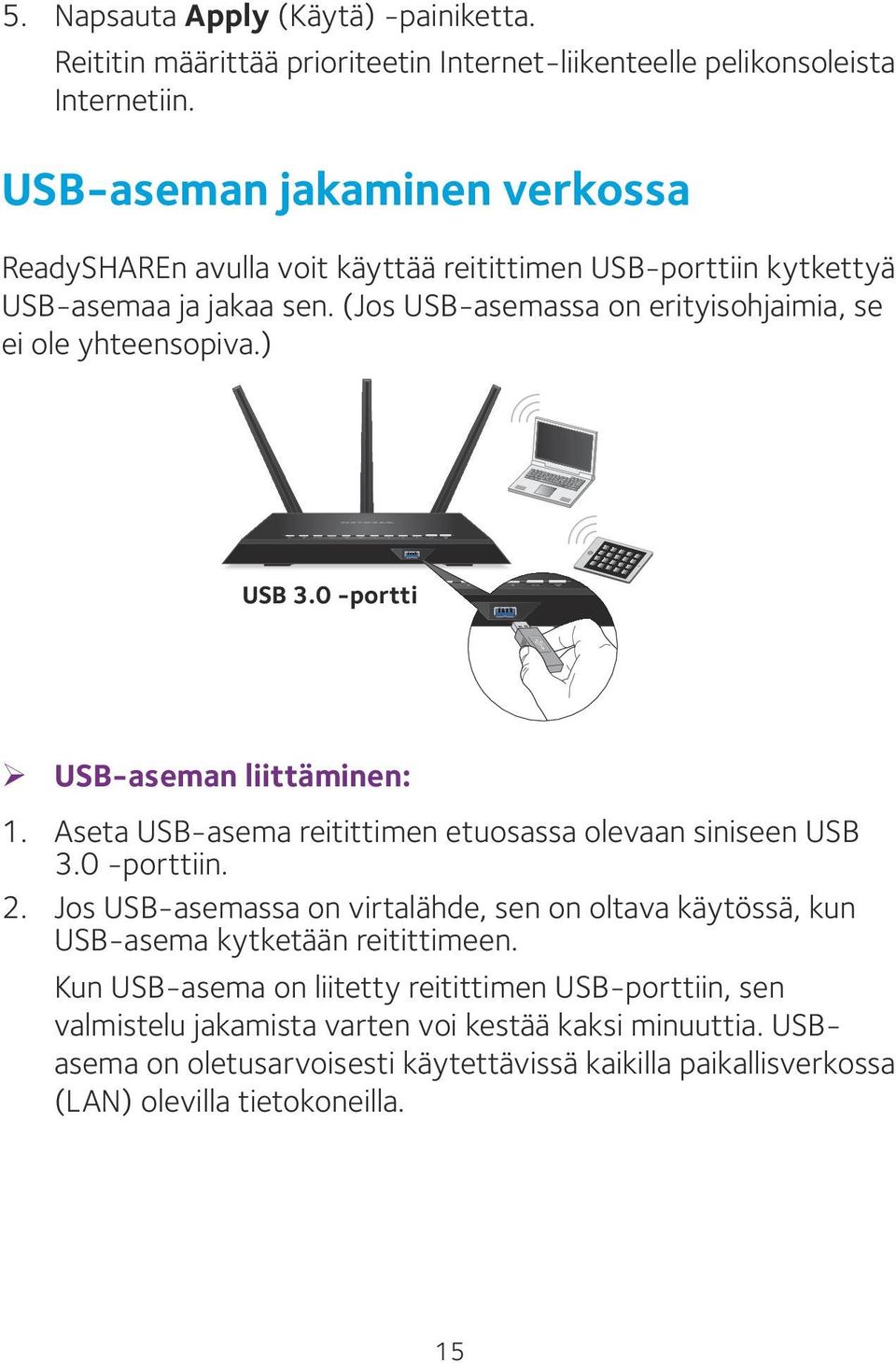

17 5. Napsauta Apply (Käytä) -painiketta. Reititin määrittää prioriteetin Internet-liikenteelle pelikonsoleista Internetiin. USB-aseman jakaminen verkossa ReadySHAREn avulla voit käyttää reitittimen USB-porttiin kytkettyä USB-asemaa ja jakaa sen. (Jos USB-asemassa on erityisohjaimia, se ei ole yhteensopiva.) USB 3.0 -portti ¾ USB-aseman liittäminen: 1. Aseta USB-asema reitittimen etuosassa olevaan siniseen USB 3.0 -porttiin. 2. Jos USB-asemassa on virtalähde, sen on oltava käytössä, kun USB-asema kytketään reitittimeen. Kun USB-asema on liitetty reitittimen USB-porttiin, sen valmistelu jakamista varten voi kestää kaksi minuuttia. USBasema on oletusarvoisesti käytettävissä kaikilla paikallisverkossa (LAN) olevilla tietokoneilla. 15

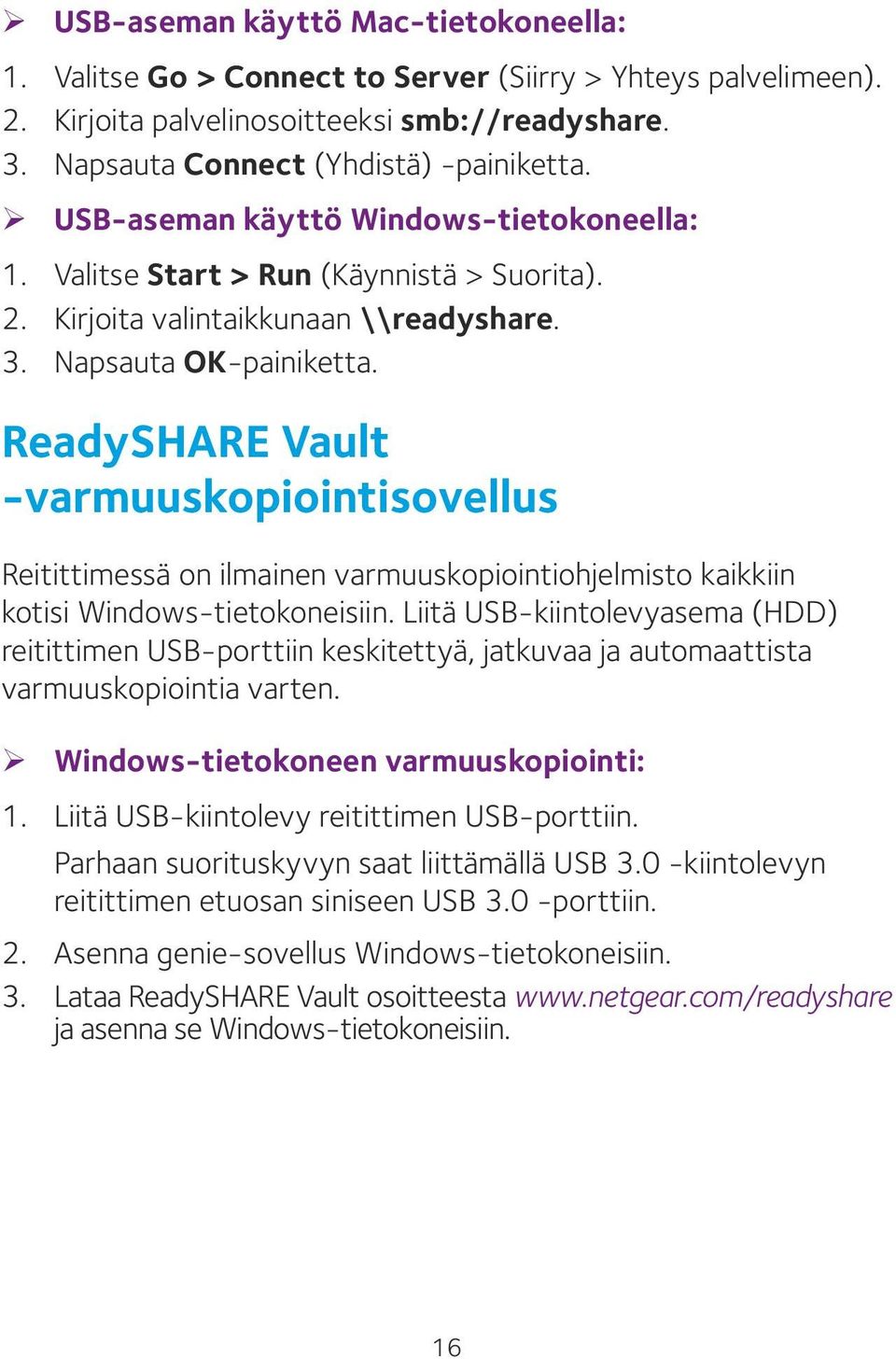

18 ¾ USB-aseman käyttö Mac-tietokoneella: 1. Valitse Go > Connect to Server (Siirry > Yhteys palvelimeen). 2. Kirjoita palvelinosoitteeksi smb://readyshare. 3. Napsauta Connect (Yhdistä) -painiketta. ¾ USB-aseman käyttö Windows-tietokoneella: 1. Valitse Start > Run (Käynnistä > Suorita). 2. Kirjoita valintaikkunaan \\readyshare. 3. Napsauta OK-painiketta. ReadySHARE Vault -varmuuskopiointisovellus Reitittimessä on ilmainen varmuuskopiointiohjelmisto kaikkiin kotisi Windows-tietokoneisiin. Liitä USB-kiintolevyasema (HDD) reitittimen USB-porttiin keskitettyä, jatkuvaa ja automaattista varmuuskopiointia varten. ¾ Windows-tietokoneen varmuuskopiointi: 1. Liitä USB-kiintolevy reitittimen USB-porttiin. Parhaan suorituskyvyn saat liittämällä USB 3.0 -kiintolevyn reitittimen etuosan siniseen USB 3.0 -porttiin. 2. Asenna genie-sovellus Windows-tietokoneisiin. 3. Lataa ReadySHARE Vault osoitteesta ja asenna se Windows-tietokoneisiin. 16

19 4. Käynnistä ReadySHARE Vault. 5. Määritä ja suorita varmuuskopiointi Dashboard (Hallinta) -ohjelmalla tai Backup (Varmuuskopiointi) -välilehdessä. USB-tulostimen jakaminen Voit liittää USB-tulostimen reitittimen USB-porttiin ja tulostaa langattomasti. ¾ ReadySHARE-tulostimen asentaminen: 1. Liitä USB-tulostin reitittimen USB-porttiin USB-tulostinkaapelilla. 2. Suorita seuraavat toimenpiteet jokaisessa tulostimen jakavassa tietokoneessa: a. Asenna nykyinen USB-tulostinohjain (saatavilla tulostimen valmistajalta). b. Lataa NETGEAR USB Control Center -apuohjelma osoitteesta c. Valitse kieli. 3. Jos näet kehotteen, valitse tulostin ja napsauta Connect (Yhdistä) -painiketta jokaisen tietokoneen kohdalla. Kun tietokone muodostaa yhteyden ensimmäisen kerran, tilaksi vaihtuu Manually connected by xxx (xxx yhdisti manuaalisesti). Kun vaihe 3 on valmis, tulostimen tilaksi kussakin tietokoneessa vaihtuu Available (Käytettävissä). 17

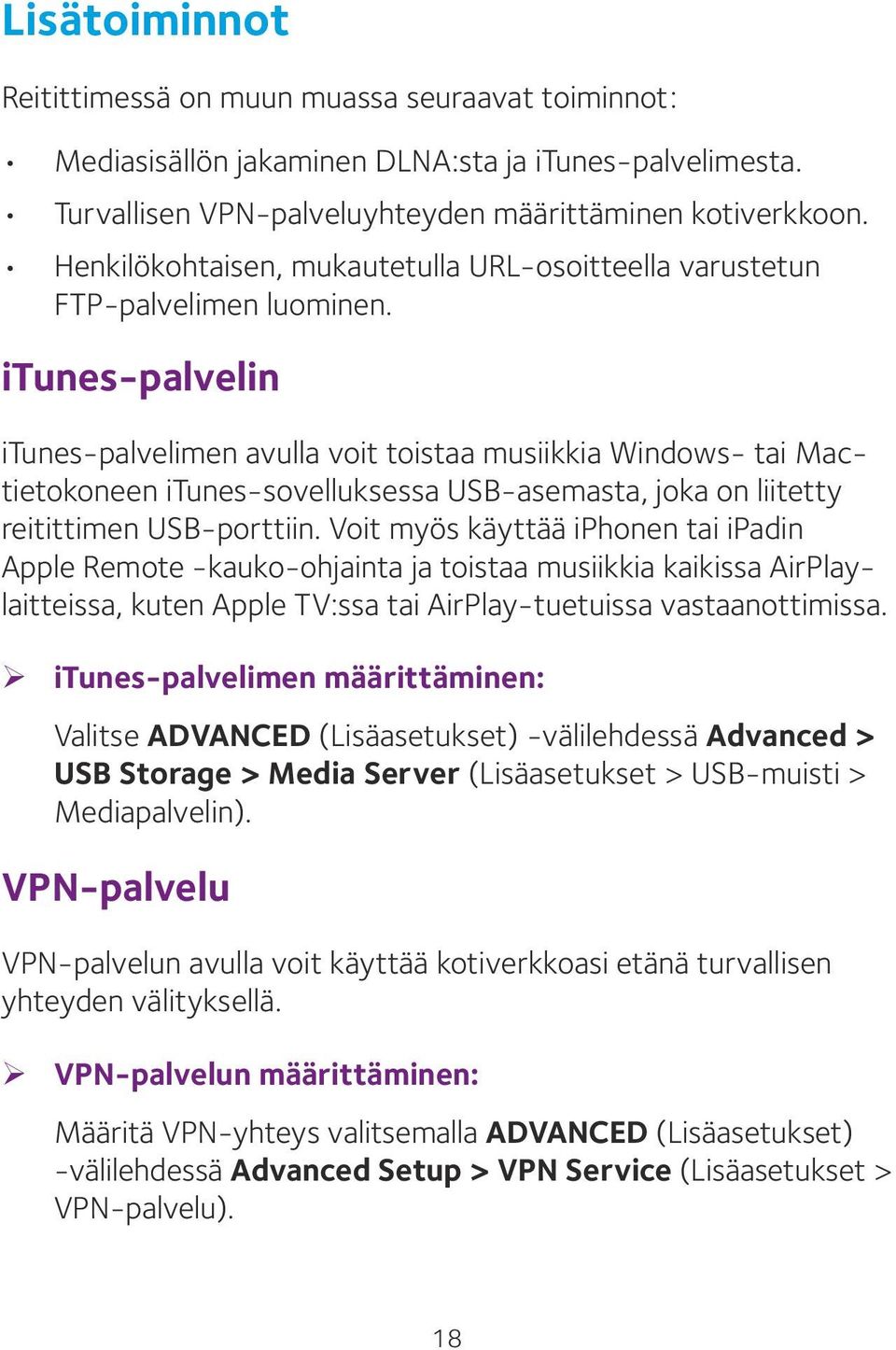

20 Lisätoiminnot Reitittimessä on muun muassa seuraavat toiminnot: Mediasisällön jakaminen DLNA:sta ja itunes-palvelimesta. Turvallisen VPN-palveluyhteyden määrittäminen kotiverkkoon. Henkilökohtaisen, mukautetulla URL-osoitteella varustetun FTP-palvelimen luominen. itunes-palvelin itunes-palvelimen avulla voit toistaa musiikkia Windows- tai Mactietokoneen itunes-sovelluksessa USB-asemasta, joka on liitetty reitittimen USB-porttiin. Voit myös käyttää iphonen tai ipadin Apple Remote -kauko-ohjainta ja toistaa musiikkia kaikissa AirPlaylaitteissa, kuten Apple TV:ssa tai AirPlay-tuetuissa vastaanottimissa. ¾ itunes-palvelimen määrittäminen: Valitse ADVANCED (Lisäasetukset) -välilehdessä Advanced > USB Storage > Media Server (Lisäasetukset > USB-muisti > Mediapalvelin). VPN-palvelu VPN-palvelun avulla voit käyttää kotiverkkoasi etänä turvallisen yhteyden välityksellä. ¾ VPN-palvelun määrittäminen: Määritä VPN-yhteys valitsemalla ADVANCED (Lisäasetukset) -välilehdessä Advanced Setup > VPN Service (Lisäasetukset > VPN-palvelu). 18

21 Henkilökohtainen FTP-palvelin Mukautetun ilmaisen URL-osoitteen avulla voit helposti käyttää kotiverkkosi FTP-palvelimen määrityksiä etänä. ¾ FTP:n ja ilmaisen URL-osoitteen määrittäminen reitittimessä: 1. Valitse ADVANCED (Lisäasetukset) -välilehdessä USB Storage > Advanced Settings (USB-muisti > Lisäasetukset). 2. Määritä FTP (via Internet) Ftp (internetin kautta) -ominaisuus. 3. Valitse ADVANCED (Lisäasetukset) -välilehdessä Advanced Settings > Dynamic DNS (Lisäasetukset > Dynaaminen DNS) ja valitse palveluntarjoajaksi NETGEAR. Lisätietoja näistä ja muista ominaisuuksista on käyttöoppaassa, joka on saatavilla osoitteessa tai reitittimessä olevan linkin kautta. 19

22 NETGEAR genie -sovellus Ilmaisen NETGEAR genie -sovelluksen avulla voit helposti valvoa ja hallita kotiverkkoasi Windows- tai Mac-tietokoneella, tabletlaitteella tai älypuhelimella. Voit jakaa ja suoratoistaa musiikkia ja videoita, tehdä vianmäärityksen ja korjata verkko-ongelmia, asettaa lapsilukkoja ja paljon muuta: Käytä reititintä ja muuta sen asetuksia tai tee vianmääritys ja korjaa verkko-ongelmia. Tehdä tulostimesta AirPrint-yhteensopivan ipadista tai iphonesta tapahtuvaa tulostusta varten. Käytä MyMedia-sovellusta verkossa olevien mediatiedostojen hakuun ja toistoon. Lähetä tiedostoja nopeasti tietokoneesta tai älypuhelimesta toiseen verkossa olevaan laitteeseen käyttämällä Turbo Transferia. Aseta lapsilukkoja. Yhdistä älypuhelin ja tablet-laite kotisi WiFi-verkkoon skannaamalla genie-sovelluksen WiFi QR -koodi. Lataa ilmainen genie-sovellus osoitteesta 20
