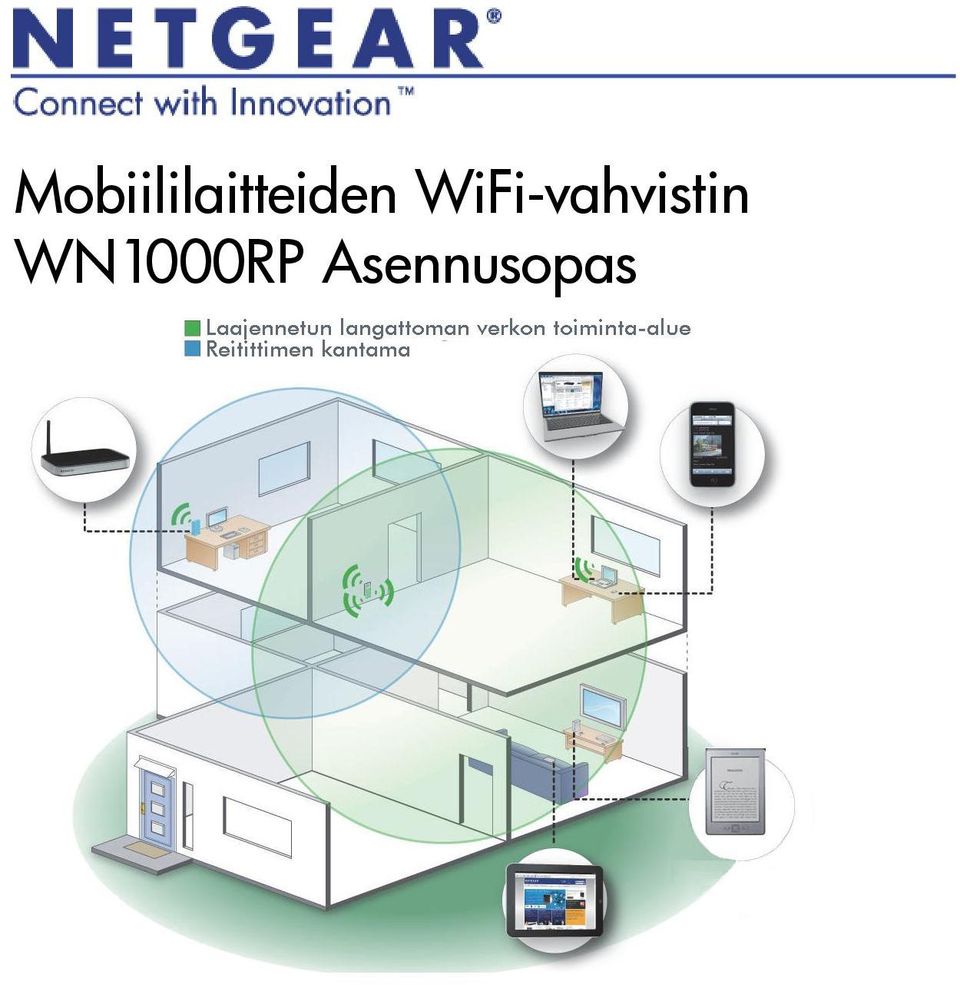

1 Mobiililaitteiden WiFi-vahvistin WN1000RP Asennusopas

2 2012 NETGEAR, Inc. Kaikki oikeudet pidätetään. Tämän julkaisun mitään osaa ei saa kopioida, lähettää, muuntaa, tallentaa tiedonhakujärjestelmään tai kääntää millekään muulle kielelle missään muodossa tai millään tavoin ilman kirjallista lupaa, jonka on myöntänyt NETGEAR, Inc. ÄLÄ pinoa laitteita tai sijoita niitä ahtaisiin tiloihin tai laatikostoihin. Varmista, että laitteen ympärillä on ainakin 5 senttiä (2 tuumaa) tilaa ilmastointia varten. Vain sisäkäyttöön kaikissa EU-maissa ja Sveitsissä. Tekninen tuki Kiitos, että valitsit NETGEAR-tuotteen. Voit rekisteröidä tuotteen, hakea viimeisimmät tuotepäivitykset ja käyttää Internet-tukea osoitteessa Puhelin (vain Yhdysvallat ja Kanada): NETGEAR Puhelin (muut maat): lisätietoja on osoitteessa Tavaramerkit NETGEAR, NETGEAR-logo ja Connect with Innovation ovat NETGEAR, Inc.:n ja/tai sen tytäryhtiöiden tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Tietoja voidaan muuttaa ilman erillistä ilmoitusta. Muut merkki- ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä NETGEAR, Inc. Kaikki oikeudet pidätetään. Ehdot NETGEAR pidättää oikeuden muuttaa tässä asiakirjassa kuvattuja tuotteita ilman ennakkoilmoitusta, jos tuotteiden sisäinen rakenne, toimivuus ja/tai luotettavuus sitä edellyttää. NETGEAR ei ole vastuussa mistään tässä tekstissä kuvattujen tuotteiden tai laitekokoonpanokuvien käytöstä tai soveltamisesta.

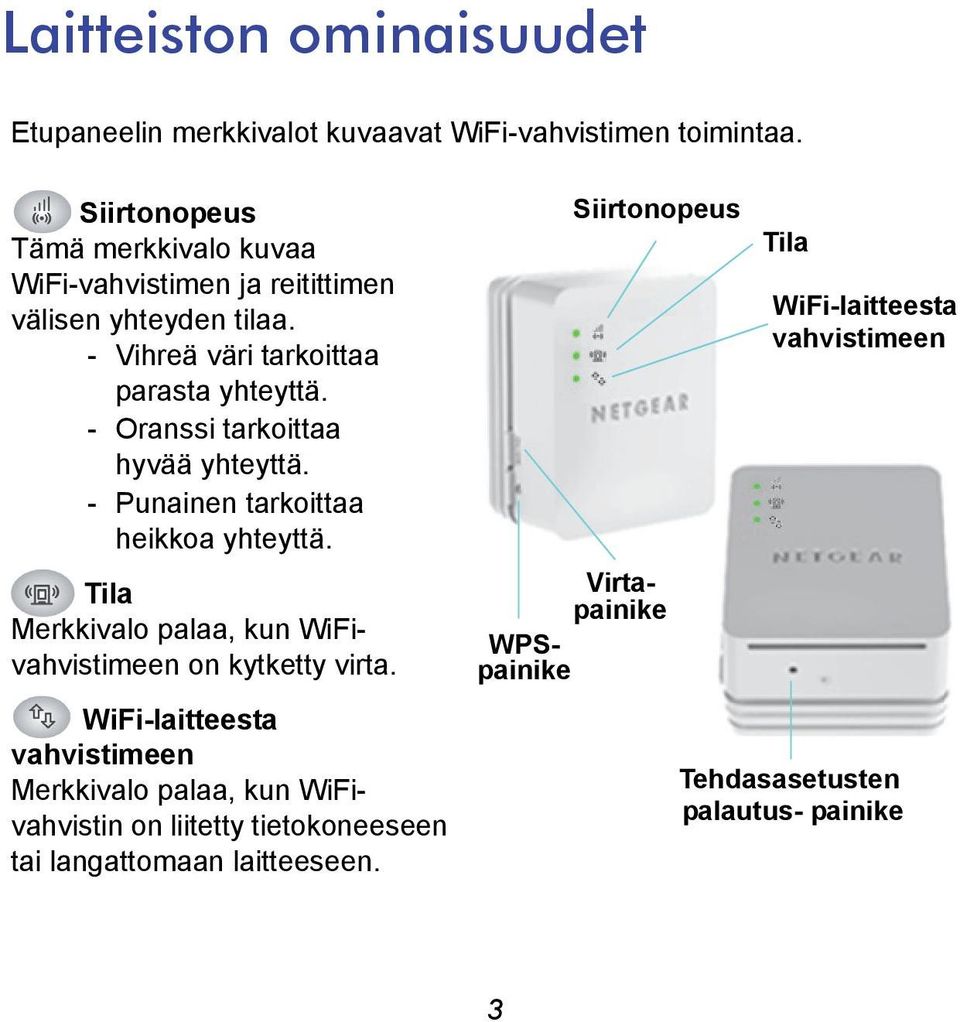

3 Laitteiston ominaisuudet Etupaneelin merkkivalot kuvaavat WiFi-vahvistimen toimintaa. Siirtonopeus Tämä merkkivalo kuvaa WiFi-vahvistimen ja reitittimen välisen yhteyden tilaa. - Vihreä väri tarkoittaa parasta yhteyttä. - Oranssi tarkoittaa hyvää yhteyttä. - Punainen tarkoittaa heikkoa yhteyttä. Tila Merkkivalo palaa, kun WiFivahvistimeen on kytketty virta. WiFi-laitteesta vahvistimeen Merkkivalo palaa, kun WiFivahvistin on liitetty tietokoneeseen tai langattomaan laitteeseen. Siirtonopeus Virtapainike WPSpainike Tila WiFi-laitteesta vahvistimeen Tehdasasetusten palautus- painike 3

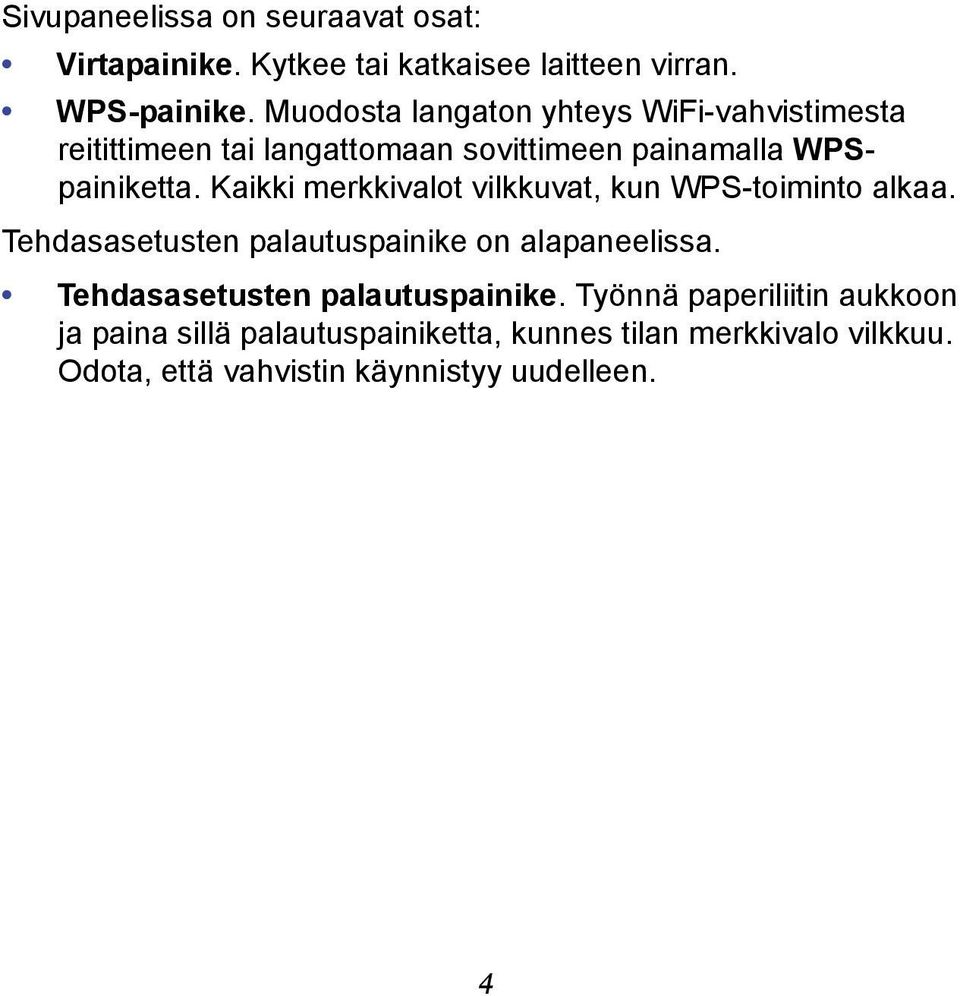

4 Sivupaneelissa on seuraavat osat: Virtapainike. Kytkee tai katkaisee laitteen virran. WPS-painike. Muodosta langaton yhteys WiFi-vahvistimesta reitittimeen tai langattomaan sovittimeen painamalla WPSpainiketta. Kaikki merkkivalot vilkkuvat, kun WPS-toiminto alkaa. Tehdasasetusten palautuspainike on alapaneelissa. Tehdasasetusten palautuspainike. Työnnä paperiliitin aukkoon ja paina sillä palautuspainiketta, kunnes tilan merkkivalo vilkkuu. Odota, että vahvistin käynnistyy uudelleen. 4

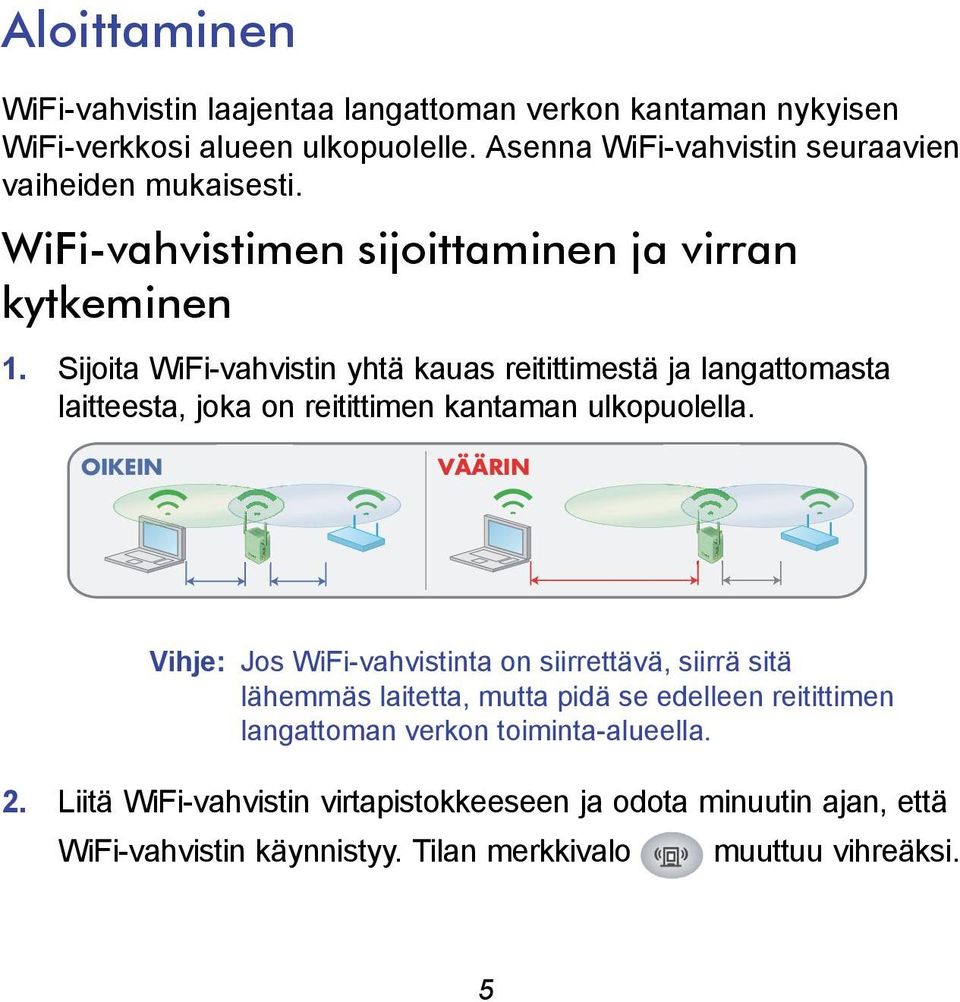

5 Aloittaminen WiFi-vahvistin laajentaa langattoman verkon kantaman nykyisen WiFi-verkkosi alueen ulkopuolelle. Asenna WiFi-vahvistin seuraavien vaiheiden mukaisesti. WiFi-vahvistimen sijoittaminen ja virran kytkeminen 1. Sijoita WiFi-vahvistin yhtä kauas reitittimestä ja langattomasta laitteesta, joka on reitittimen kantaman ulkopuolella. OIKEIN VÄÄRIN Vihje: Jos WiFi-vahvistinta on siirrettävä, siirrä sitä lähemmäs laitetta, mutta pidä se edelleen reitittimen langattoman verkon toiminta-alueella. 2. Liitä WiFi-vahvistin virtapistokkeeseen ja odota minuutin ajan, että WiFi-vahvistin käynnistyy. Tilan merkkivalo muuttuu vihreäksi. 5

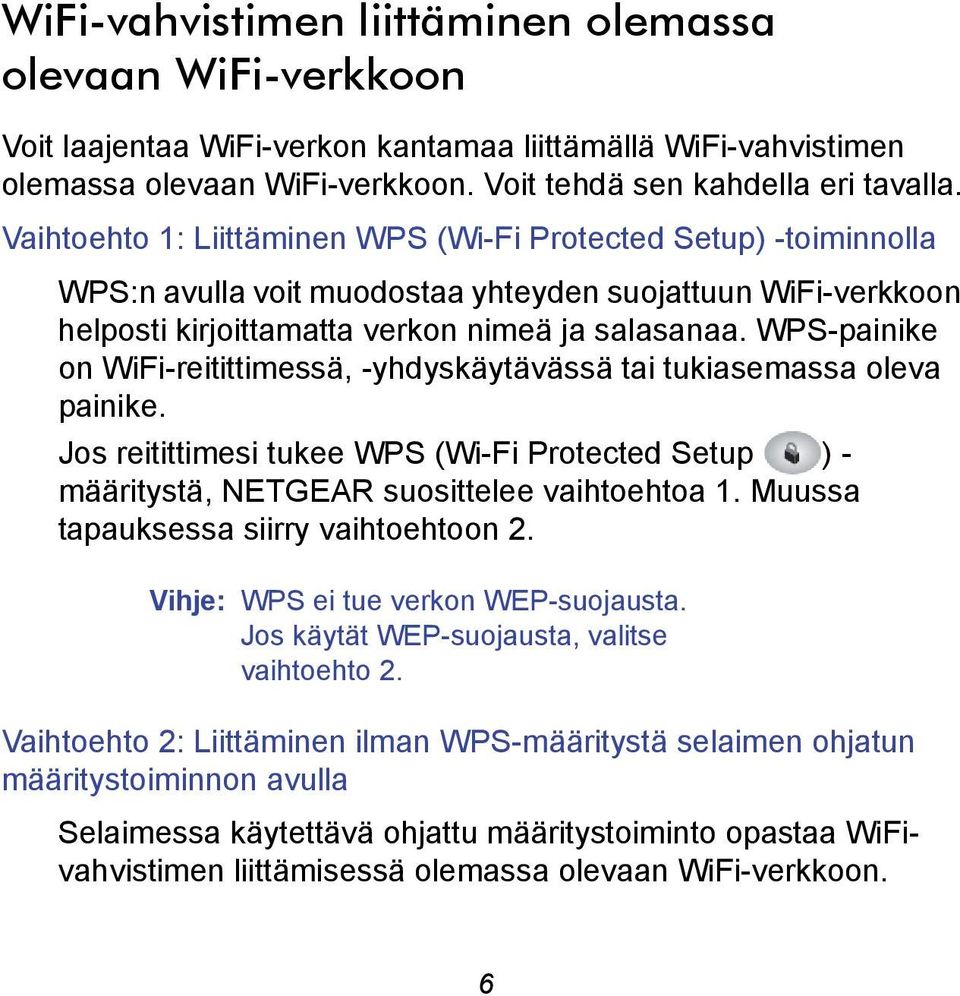

6 WiFi-vahvistimen liittäminen olemassa olevaan WiFi-verkkoon Voit laajentaa WiFi-verkon kantamaa liittämällä WiFi-vahvistimen olemassa olevaan WiFi-verkkoon. Voit tehdä sen kahdella eri tavalla. Vaihtoehto 1: Liittäminen WPS (Wi-Fi Protected Setup) -toiminnolla WPS:n avulla voit muodostaa yhteyden suojattuun WiFi-verkkoon helposti kirjoittamatta verkon nimeä ja salasanaa. WPS-painike on WiFi-reitittimessä, -yhdyskäytävässä tai tukiasemassa oleva painike. Jos reitittimesi tukee WPS (Wi-Fi Protected Setup ) - määritystä, NETGEAR suosittelee vaihtoehtoa 1. Muussa tapauksessa siirry vaihtoehtoon 2. Vihje: WPS ei tue verkon WEP-suojausta. Jos käytät WEP-suojausta, valitse vaihtoehto 2. Vaihtoehto 2: Liittäminen ilman WPS-määritystä selaimen ohjatun määritystoiminnon avulla Selaimessa käytettävä ohjattu määritystoiminto opastaa WiFivahvistimen liittämisessä olemassa olevaan WiFi-verkkoon. 6

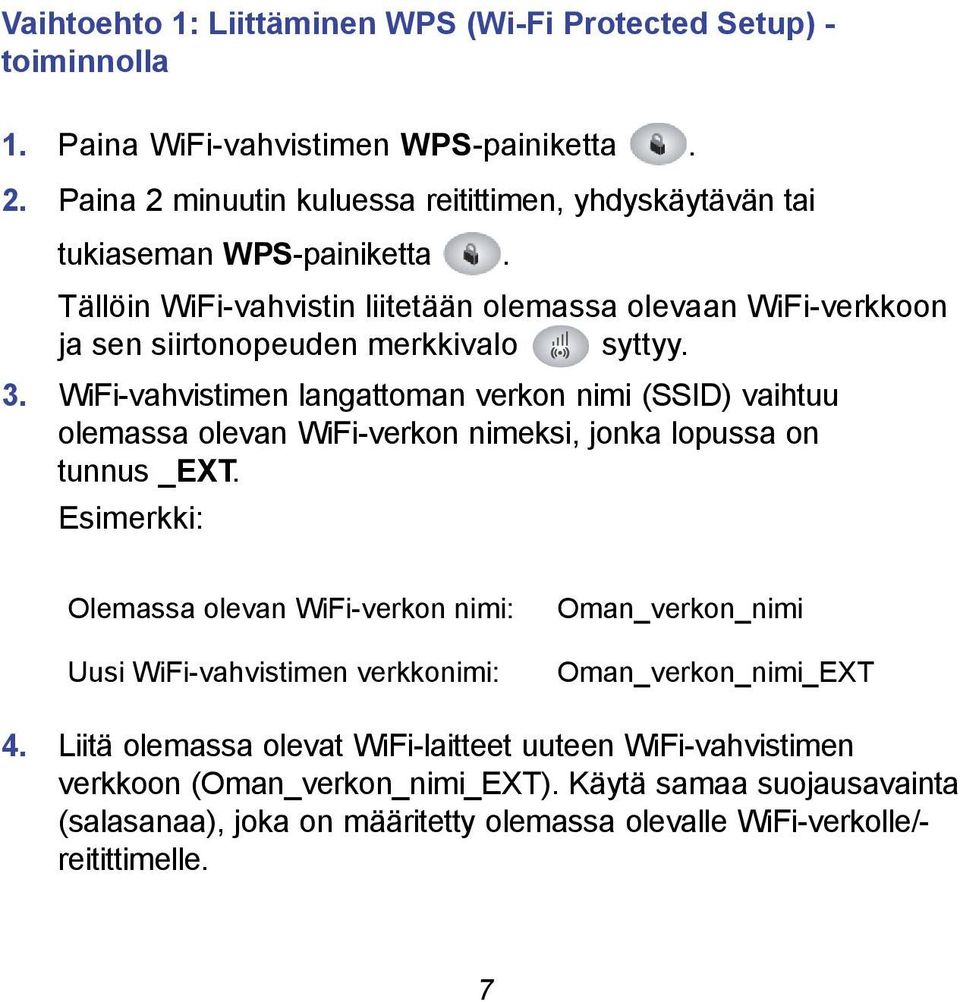

7 Vaihtoehto 1: Liittäminen WPS (Wi-Fi Protected Setup) - toiminnolla 1. Paina WiFi-vahvistimen WPS-painiketta. 2. Paina 2 minuutin kuluessa reitittimen, yhdyskäytävän tai tukiaseman WPS-painiketta. Tällöin WiFi-vahvistin liitetään olemassa olevaan WiFi-verkkoon ja sen siirtonopeuden merkkivalo syttyy. 3. WiFi-vahvistimen langattoman verkon nimi (SSID) vaihtuu olemassa olevan WiFi-verkon nimeksi, jonka lopussa on tunnus _EXT. Esimerkki: Olemassa olevan WiFi-verkon nimi: Uusi WiFi-vahvistimen verkkonimi: Oman_verkon_nimi Oman_verkon_nimi_EXT 4. Liitä olemassa olevat WiFi-laitteet uuteen WiFi-vahvistimen verkkoon (Oman_verkon_nimi_EXT). Käytä samaa suojausavainta (salasanaa), joka on määritetty olemassa olevalle WiFi-verkolle/- reitittimelle. 7

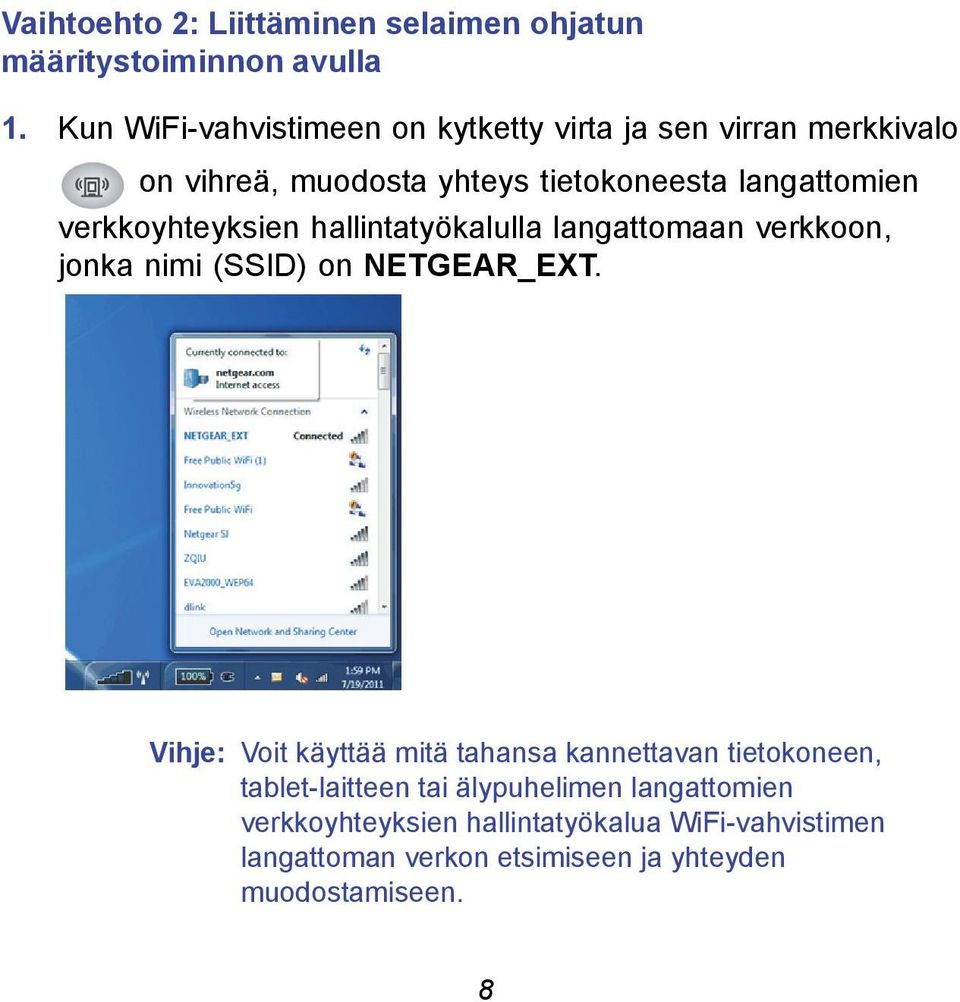

8 Vaihtoehto 2: Liittäminen selaimen ohjatun määritystoiminnon avulla 1. Kun WiFi-vahvistimeen on kytketty virta ja sen virran merkkivalo on vihreä, muodosta yhteys tietokoneesta langattomien verkkoyhteyksien hallintatyökalulla langattomaan verkkoon, jonka nimi (SSID) on NETGEAR_EXT. Vihje: Voit käyttää mitä tahansa kannettavan tietokoneen, tablet-laitteen tai älypuhelimen langattomien verkkoyhteyksien hallintatyökalua WiFi-vahvistimen langattoman verkon etsimiseen ja yhteyden muodostamiseen. 8

9 Kun yhteys langattomaan laitteeseen on muodostettu, WiFilaitteesta vahvistimeen -merkkivalo muuttuu vihreäksi. Liitä seuraavaksi WiFi-vahvistin olemassa olevaan verkkoon. 2. Avaa selainikkuna samassa langattomassa laitteessa, jolloin ohjattu määritystoiminto avautuu automaattisesti. Vihje: Voit hallita WiFi-vahvistimen asetuksia milloin tahansa kirjoittamalla selaimen osoiteriville osoitteen Ohjatun määritystoiminnon avautuminen vaatii yhteyden WiFi-vahvistimeen / laajennettuun verkkoon. 9

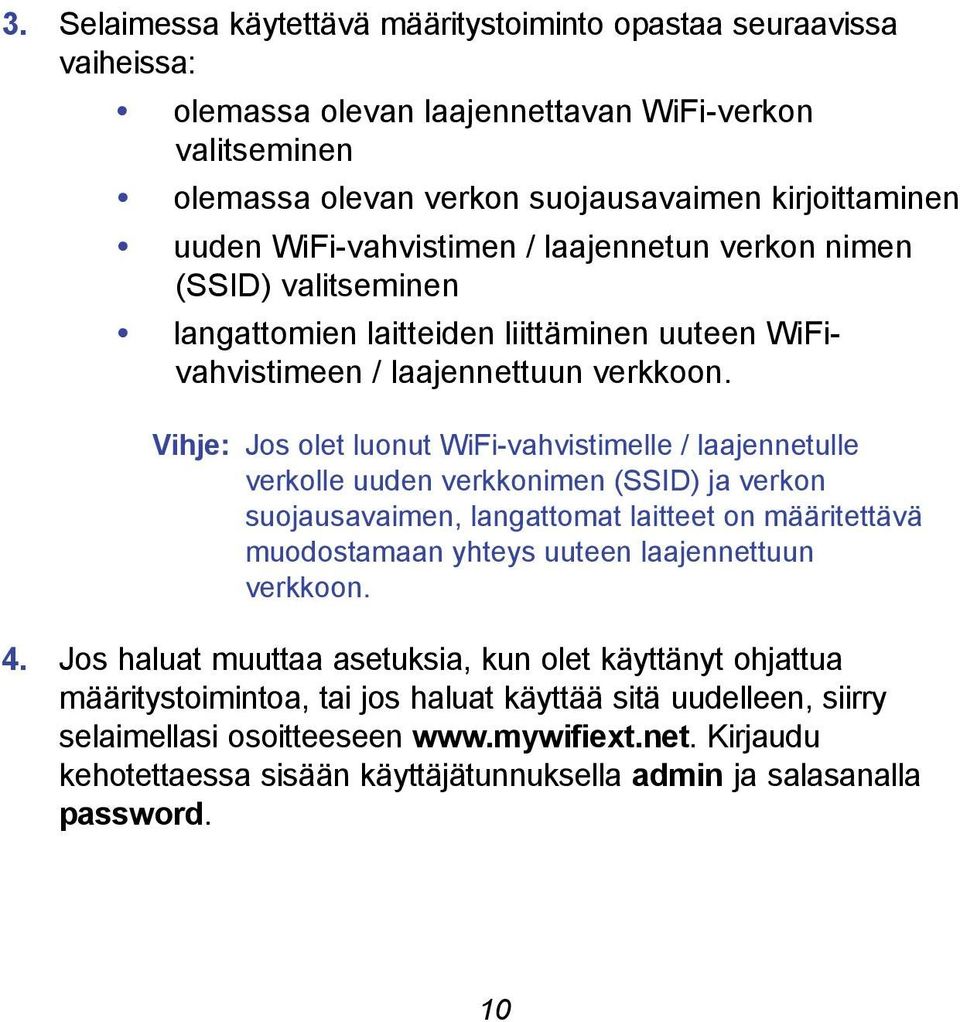

10 3. Selaimessa käytettävä määritystoiminto opastaa seuraavissa vaiheissa: olemassa olevan laajennettavan WiFi-verkon valitseminen olemassa olevan verkon suojausavaimen kirjoittaminen uuden WiFi-vahvistimen / laajennetun verkon nimen (SSID) valitseminen langattomien laitteiden liittäminen uuteen WiFivahvistimeen / laajennettuun verkkoon. Vihje: Jos olet luonut WiFi-vahvistimelle / laajennetulle verkolle uuden verkkonimen (SSID) ja verkon suojausavaimen, langattomat laitteet on määritettävä muodostamaan yhteys uuteen laajennettuun verkkoon. 4. Jos haluat muuttaa asetuksia, kun olet käyttänyt ohjattua määritystoimintoa, tai jos haluat käyttää sitä uudelleen, siirry selaimellasi osoitteeseen Kirjaudu kehotettaessa sisään käyttäjätunnuksella admin ja salasanalla password. 10

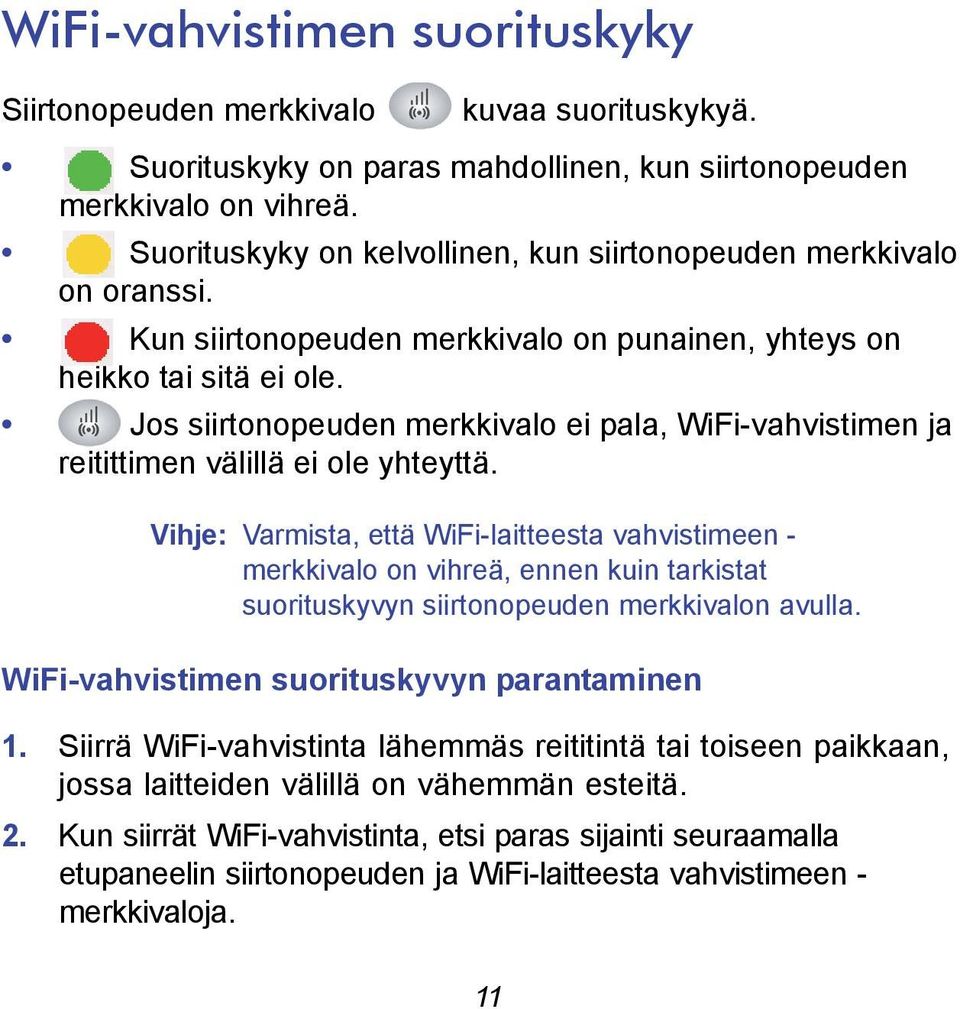

11 WiFi-vahvistimen suorituskyky Siirtonopeuden merkkivalo kuvaa suorituskykyä. Suorituskyky on paras mahdollinen, kun siirtonopeuden merkkivalo on vihreä. Suorituskyky on kelvollinen, kun siirtonopeuden merkkivalo on oranssi. Kun siirtonopeuden merkkivalo on punainen, yhteys on heikko tai sitä ei ole. Jos siirtonopeuden merkkivalo ei pala, WiFi-vahvistimen ja reitittimen välillä ei ole yhteyttä. Vihje: Varmista, että WiFi-laitteesta vahvistimeen - merkkivalo on vihreä, ennen kuin tarkistat suorituskyvyn siirtonopeuden merkkivalon avulla. WiFi-vahvistimen suorituskyvyn parantaminen 1. Siirrä WiFi-vahvistinta lähemmäs reititintä tai toiseen paikkaan, jossa laitteiden välillä on vähemmän esteitä. 2. Kun siirrät WiFi-vahvistinta, etsi paras sijainti seuraamalla etupaneelin siirtonopeuden ja WiFi-laitteesta vahvistimeen - merkkivaloja. 11

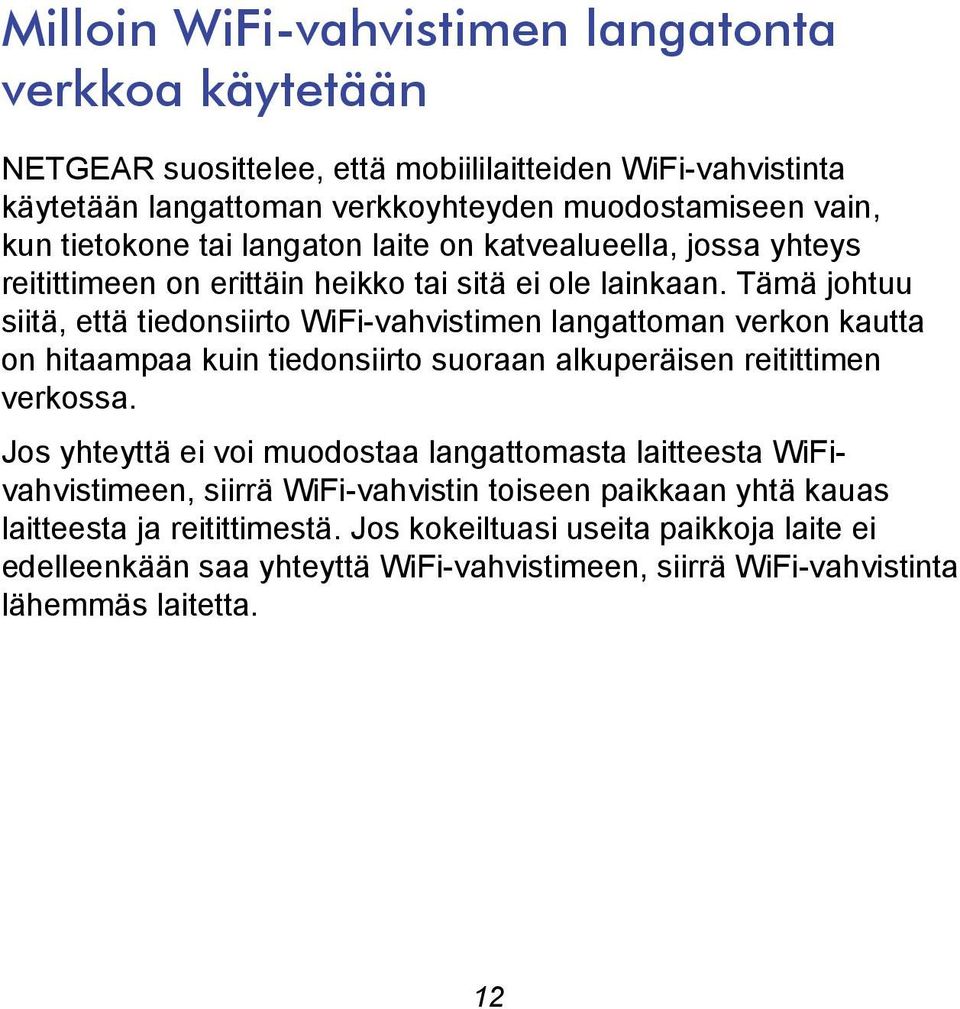

12 Milloin WiFi-vahvistimen langatonta verkkoa käytetään NETGEAR suosittelee, että mobiililaitteiden WiFi-vahvistinta käytetään langattoman verkkoyhteyden muodostamiseen vain, kun tietokone tai langaton laite on katvealueella, jossa yhteys reitittimeen on erittäin heikko tai sitä ei ole lainkaan. Tämä johtuu siitä, että tiedonsiirto WiFi-vahvistimen langattoman verkon kautta on hitaampaa kuin tiedonsiirto suoraan alkuperäisen reitittimen verkossa. Jos yhteyttä ei voi muodostaa langattomasta laitteesta WiFivahvistimeen, siirrä WiFi-vahvistin toiseen paikkaan yhtä kauas laitteesta ja reitittimestä. Jos kokeiltuasi useita paikkoja laite ei edelleenkään saa yhteyttä WiFi-vahvistimeen, siirrä WiFi-vahvistinta lähemmäs laitetta. 12

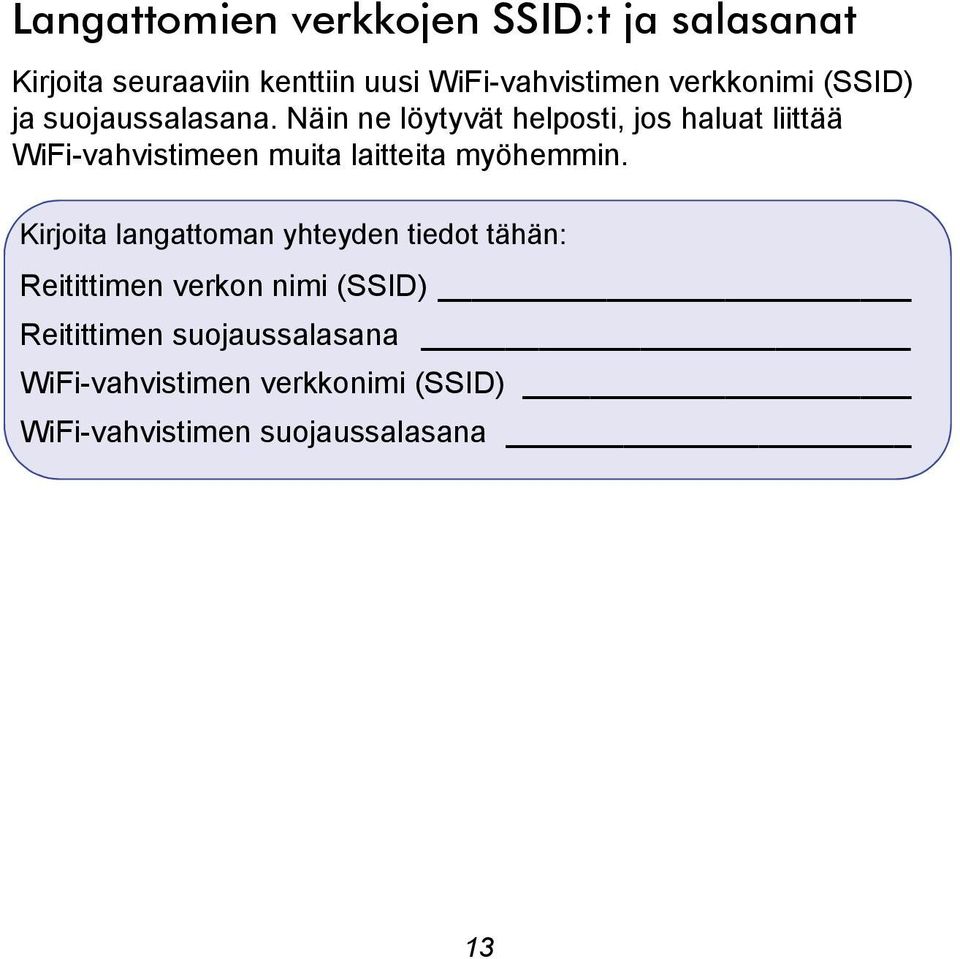

13 Langattomien verkkojen SSID:t ja salasanat Kirjoita seuraaviin kenttiin uusi WiFi-vahvistimen verkkonimi (SSID) ja suojaussalasana. Näin ne löytyvät helposti, jos haluat liittää WiFi-vahvistimeen muita laitteita myöhemmin. Kirjoita langattoman yhteyden tiedot tähän: Reitittimen verkon nimi (SSID) Reitittimen suojaussalasana WiFi-vahvistimen verkkonimi (SSID) WiFi-vahvistimen suojaussalasana 13

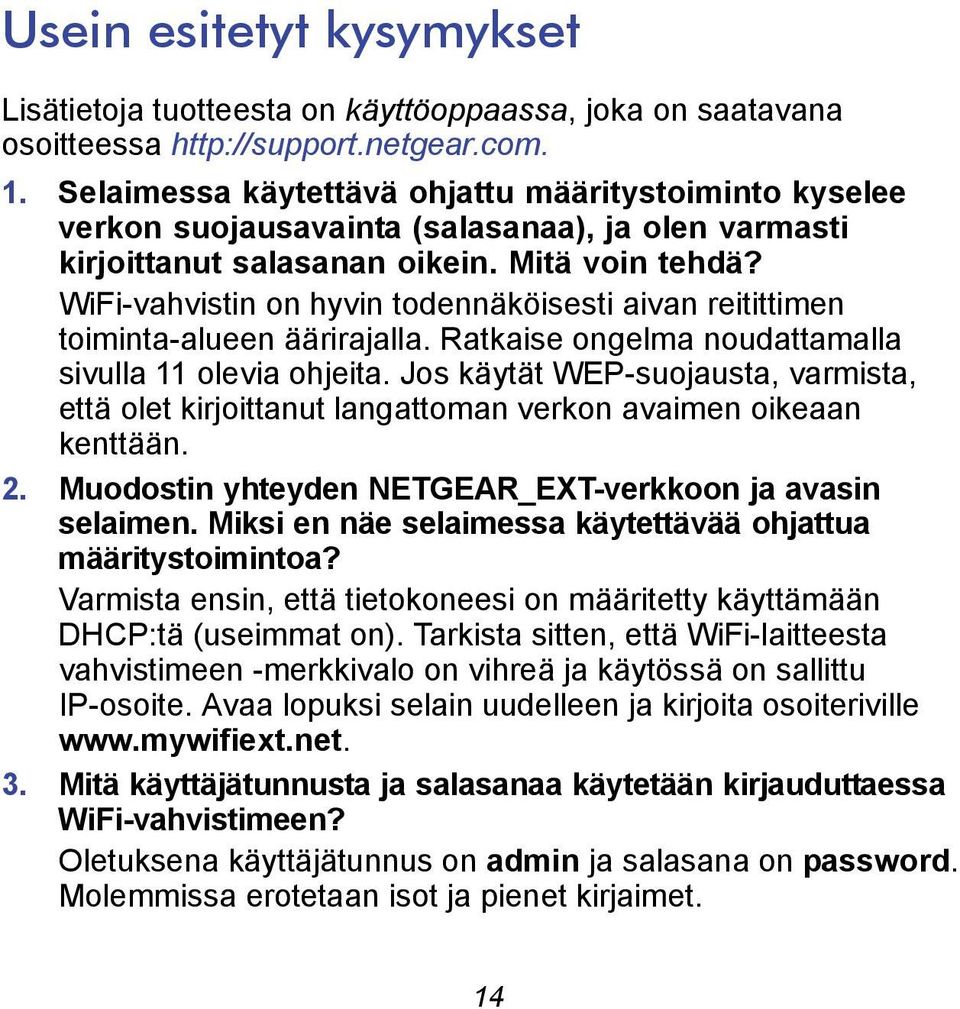

14 Usein esitetyt kysymykset Lisätietoja tuotteesta on käyttöoppaassa, joka on saatavana osoitteessa 1. Selaimessa käytettävä ohjattu määritystoiminto kyselee verkon suojausavainta (salasanaa), ja olen varmasti kirjoittanut salasanan oikein. Mitä voin tehdä? WiFi-vahvistin on hyvin todennäköisesti aivan reitittimen toiminta-alueen äärirajalla. Ratkaise ongelma noudattamalla sivulla 11 olevia ohjeita. Jos käytät WEP-suojausta, varmista, että olet kirjoittanut langattoman verkon avaimen oikeaan kenttään. 2. Muodostin yhteyden NETGEAR_EXT-verkkoon ja avasin selaimen. Miksi en näe selaimessa käytettävää ohjattua määritystoimintoa? Varmista ensin, että tietokoneesi on määritetty käyttämään DHCP:tä (useimmat on). Tarkista sitten, että WiFi-laitteesta vahvistimeen -merkkivalo on vihreä ja käytössä on sallittu IP-osoite. Avaa lopuksi selain uudelleen ja kirjoita osoiteriville 3. Mitä käyttäjätunnusta ja salasanaa käytetään kirjauduttaessa WiFi-vahvistimeen? Oletuksena käyttäjätunnus on admin ja salasana on password. Molemmissa erotetaan isot ja pienet kirjaimet. 14

15

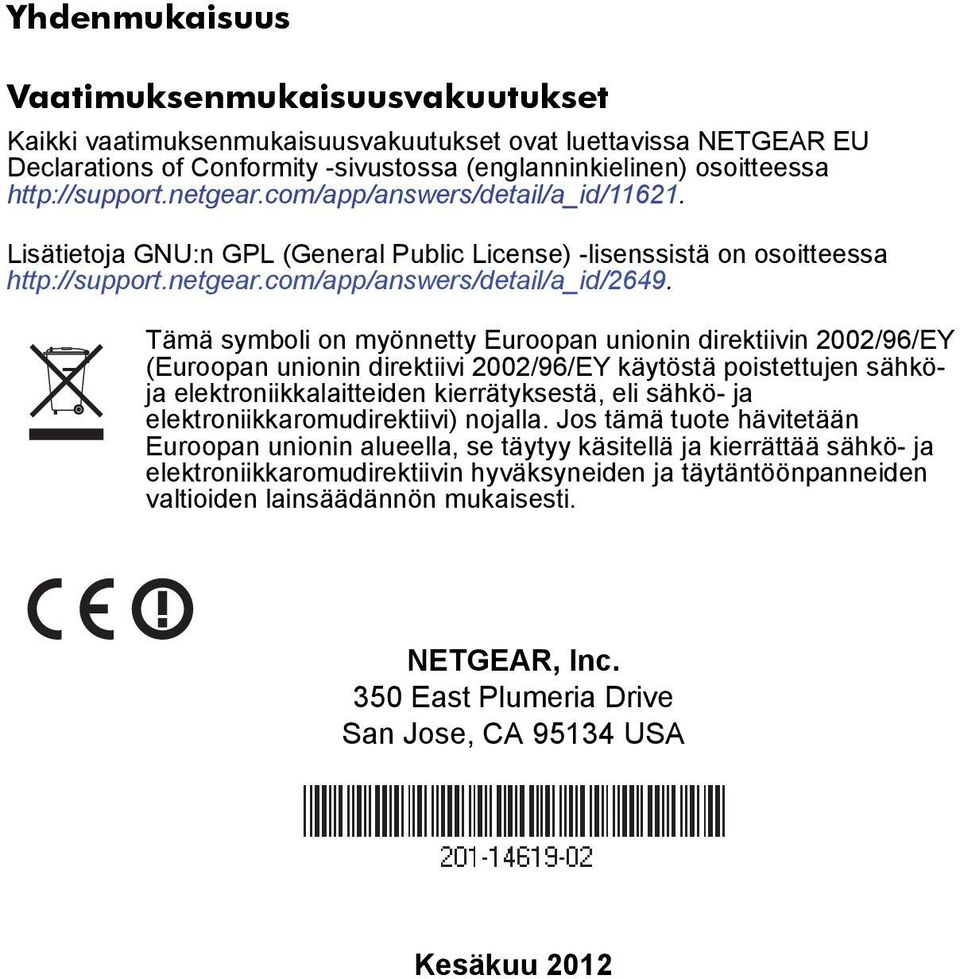

16 Yhdenmukaisuus Vaatimuksenmukaisuusvakuutukset Kaikki vaatimuksenmukaisuusvakuutukset ovat luettavissa NETGEAR EU Declarations of Conformity -sivustossa (englanninkielinen) osoitteessa Lisätietoja GNU:n GPL (General Public License) -lisenssistä on osoitteessa Tämä symboli on myönnetty Euroopan unionin direktiivin 2002/96/EY (Euroopan unionin direktiivi 2002/96/EY käytöstä poistettujen sähköja elektroniikkalaitteiden kierrätyksestä, eli sähkö- ja elektroniikkaromudirektiivi) nojalla. Jos tämä tuote hävitetään Euroopan unionin alueella, se täytyy käsitellä ja kierrättää sähkö- ja elektroniikkaromudirektiivin hyväksyneiden ja täytäntöönpanneiden valtioiden lainsäädännön mukaisesti. NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA Kesäkuu 2012
