Asennus. WiFi-kantaman laajennin N300 Malli WN3000RPv3

Transkriptio

1 Asennus WiFi-kantaman laajennin N300 Malli WN3000RPv3

2 Aloittaminen NETGEAR-WiFi-kantamanlaajennin laajentaa WiFi-verkkoa vahvistamalla nykyistä WiFi-signaalia ja parantamalla signaalin laatua pitkillä etäisyyksillä. Laajennin toistaa nykyisen WiFi-reitittimen tai -tukiaseman signaalia. WiFi-verkon kantaman laajennin Laajentaa nykyisen WiFi-verkon kantamaa ja vahvistaa signaalia hankalilla alueilla. Nykyinen WiFi Joskus reitittimen WiFi-kantama ei riitä. Voit myös yhdistää laajentimen reitittimeen tai yhdyskäytävään Ethernet-kaapelilla ja käyttää laajenninta tukiasemana. Katso kohta Laajentimen asentaminen tukiasemana sivulla 14. 2

3 Laajentimen esittely Ennen kuin asennat laajentimen, tutustu sen merkkivaloihin, painikkeisiin ja porttiin. Etupaneeli Reitittimen nuoli Työaseman nuoli Reititinyhteyden merkkivalo Virran merkkivalo WPS-merkkivalo Työasemayhteyden merkkivalo 3

4 Sivu- ja alapaneelit Virtapainike WPS-painike Tehdasasetusten palautuspainike Ethernet-portti 4

5 Merkkivalojen kuvaukset Reititinyhteyden merkkivalo Työasemayhteyden merkkivalo Virran merkkivalo Tämä merkkivalo osoittaa laajentimen ja reitittimen tai tukiaseman välistä yhteyttä. Palaa vihreänä. Paras yhteys. Palaa oranssina. Hyvä yhteys. Palaa punaisena. Heikko yhteys. Ei pala. Ei yhteyttä. Tämä merkkivalo osoittaa laajentimen ja tietokoneen tai WiFi-laitteen välistä yhteyttä. Palaa vihreänä. Paras yhteys. Palaa oranssina. Hyvä yhteys. Palaa punaisena. Heikko yhteys. Ei pala. Ei yhteyttä. Palaa oranssina. Laajennin käynnistyy. Palaa vihreänä. Laajentimeen on kytketty virta. Ei pala. Laajentimesta on katkaistu virta. WPS-merkkivalo Palaa vihreänä. WiFi-suojaus on käytössä (WPA tai WPA2). Vilkkuu vihreänä. WPS-yhteyttä muodostetaan. Ei pala. WiFi-suojaus ei ole käytössä. Huomautus: Jos reitittimen nuolen merkkivalo tai työasemakoneen nuolen merkkivalo vilkkuu, katso kohta Parhaan sijoituspaikan määrittäminen sivulla 12. Jos kumpikaan nuoli ei pala, laajennin on hyvässä paikassa. 5

6 WiFi-laajentimen asennus Aseta laajennin paikalleen, kytke siihen virta ja yhdistä se WiFi-verkkoon. Laajentimen sijoittaminen ja virran kytkeminen 1. Sijoita laajennin samaan huoneeseen WiFi-reitittimen kanssa. Laajentimen on oltava lähellä WiFi-reititintä vain ensiasennuksen aikana. 2. Liitä laajennin pistorasiaan. Vihreä virtavalo syttyy minuutin kuluessa. Jos virran merkkivalo ei pala, paina virtapainiketta. Yhdistäminen nykyiseen WiFi-verkkoon Voit laajentaa WiFi-verkon kantamaa liittämällä laajentimen olemassa olevaan WiFi-verkkoon. Tämän voi tehdä kahdella tavalla: Yhdistäminen WPS-tekniikalla. Lisätietoja on kohdissa Yhdistäminen WPStekniikalla sivulla 7. Yhdistäminen selaimella. Lisätietoja on kohdassa Yhdistäminen selaimella sivulla 8. 6

7 Yhdistäminen WPS-tekniikalla WPS (Wi-Fi Protected Setup) -tekniikalla voit muodostaa yhteyden suojattuun WiFi-verkkoon kirjoittamatta verkon nimeä ja salasanaa. Huomautus: WPS ei tue verkon WEP-suojausta. Jos käytät WEP-suojausta, noudata kohdan Yhdistäminen selaimella sivulla 8 ohjeita. 1. Paina laajentimen sivupaneelissa olevaa WPS-painiketta. WPS-merkkivalo vilkkuu. 2. Paina reitittimen tai tukiaseman WPS-painiketta kahden minuutin kuluessa. Laajentimen WPS-merkkivalo palaa vihreänä, reititinyhteyden merkkivalo syttyy ja laajennin on yhteydessä nykyiseen WiFi-verkkoon. Jos reititinyhteyden merkkivalo ei syty, yritä uudelleen. Jos se ei vieläkään syty, katso kohtaa Yhdistäminen selaimella sivulla Etsi uusi laajentimen verkon nimi. Laajentimen langattoman verkon nimi (SSID) vaihtuu olemassa olevan WiFi-verkon nimeksi, jonka lopussa on tunnus _EXT. Esimerkiksi: Olemassa olevan WiFi-verkon nimi. Oman_verkon_nimi Uuden laajennetun verkon nimi. Oman_verkon_nimi_EXT 7

8 4. Yhdistä WiFi-laitteet uuteen laajentimen verkkoon. Käytä samaa WiFi-salasanaa kuin WiFi-reitittimessä. 5. Irrota laajennin pistorasiasta ja siirrä se uuteen paikkaan lähemmäs aluetta, jossa on heikko WiFi-signaali. Valitsemasi paikan on oltava olemassa olevan WiFi-reitittimen verkon kantaman alueella. 6. Liitä laajennin pistorasiaan. Vihreä virtavalo syttyy minuutin kuluessa. Jos virran merkkivalo ei pala, paina virtapainiketta. 7. Reititinyhteyden merkkivalon avulla voit valita sijoituspaikan, jossa laajentimen ja reitittimen yhteys on optimaalinen. Yhdistäminen selaimella 1. Etsi WiFi-verkkojen hallintaohjelmalla tietokoneessa tai WiFi-laitteessa WiFi-verkko nimeltä NETGEAR_EXT (SSID). Kun yhteys tietokoneeseen tai WiFi-laitteeseen on muodostettu, työasemayhteyden merkkivalo syttyy. 2. Avaa selainikkuna samassa tietokoneessa tai WiFi-laitteessa. Selain siirtyy suoraan NETGEAR genie Smart Setup -määritystoimintoon. Jos et siirry automaattisesti NETGEAR genie -ohjelmaan, käynnistä selain ja kirjoita sen osoitekenttään 8

9 NETGEAR genie -näyttö avautuu. 3. Valitse WiFi Range Extender (Wireless) (WiFi-kantaman laajennin [langaton]) -radiopainike ja napsauta Continue (Jatka) -painiketta. Laajennin etsii alueellasi olevia langattomia verkkoja ja näyttää niistä luettelon. 4. Valitse laajennettava WiFi-verkko ja napsauta Continue (Jatka) -painiketta. 9

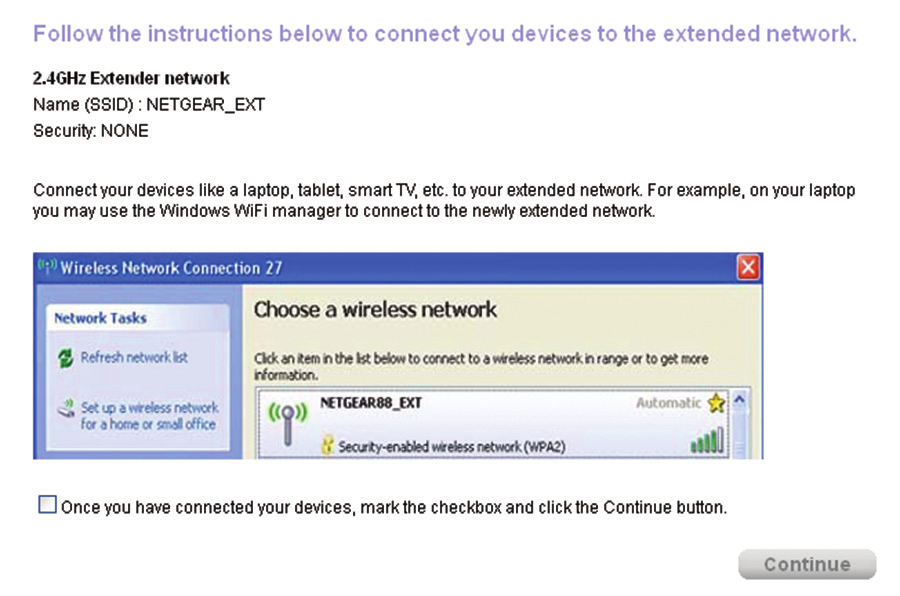

10 5. Kirjoita pyydettäessä verkon salasana (käytetään myös nimitystä suojausavain) Password (Salasana) -kenttään ja napsauta Continue (Jatka) -painiketta. 6. Kirjoita nimi (SSID) uudelle laajentimen WiFi-verkolle Name (Nimi) -kenttään ja napsauta Continue (Jatka) -painiketta. Voit käyttää samoja suojausasetuksia kuin olemassa olevassa verkossa valitsemalla valintaruudun. Asetukset otetaan käyttöön ja seuraava näyttö avautuu. ipadeissa, iphoneissa ja MacBook-tietokoneissa tämä näyttö sulkeutuu automaattisesti. 7. Muodosta yhteys laajentimen uuteen WiFi-verkkoon WiFi-verkkojen hallintaohjelmalla tietokoneessa tai WiFi-laitteessa. Toista tämä kaikissa käyttämissäsi tietokoneissa ja WiFi-laitteissa. 10

11 8. Jos näyttö on edelleen auki tietokoneessa tai laitteessa, valitse seuraava valintaruutu ja napsauta Continue (Jatka) -painiketta. Näyttöön tulee vahvistus siitä, että laajennin on yhdistetty WiFi-verkkoon. 9. Napsauta Finish (Valmis) -painiketta. 10. Irrota laajennin pistorasiasta ja siirrä se uuteen paikkaan lähemmäs aluetta, jossa on heikko WiFi-signaali. Valitsemasi paikan on oltava olemassa olevan WiFi-reitittimen verkon kantaman alueella. 11. Liitä laajennin pistorasiaan. Vihreä virtavalo syttyy minuutin kuluessa. Jos virran merkkivalo ei pala, paina virtapainiketta. 12. Reititinyhteyden merkkivalon avulla voit valita sijoituspaikan, jossa laajentimen ja reitittimen yhteys on optimaalinen. 11

12 Parhaan sijoituspaikan määrittäminen Jos WiFi-signaali on heikko, nuoli vilkkuu kahden minuutin ajan, kun yhdistät laajentimen verkkoon ensimmäisen kerran. Jos näin käy, siirrä laajenninta. Jos reitittimen nuoli vilkkuu, siirrä laajennin lähemmäs reititintä. Jos työasemakoneen nuoli vilkkuu, siirrä tietokone tai WiFi-laite lähemmäs laajenninta. Jos kumpikaan nuoli ei pala, laajennin on hyvässä paikassa. 12

13 Ethernet-yhteensopivan laitteen yhdistäminen Kun laajennin on muodostanut yhteyden nykyiseen WiFi-verkkoosi, voit yhdistää langallisen laitteen laajentimeen Ethernet-kaapelilla. Sitten laite voi päästä nykyiseen verkkoosi WiFi-yhteyden kautta. Kantamanlaajennin Blu-ray-soitin WiFi-reititin 1. Asenna laajennin. Lisätietoja laajentimen asennuksesta on kohdassa WiFi-laajentimen asennus sivulla 6. 13

14 2. Yhdistä laajennin nykyiseen WiFi-verkkoon. 3. Liitä Ethernet-kaapeli Ethernet-yhteensopivaan laitteeseen ja laajentimen Ethernet-porttiin. Laajentimen asentaminen tukiasemana Voit käyttää laajenninta WiFi-tukiasemana, joka muodostaa yhteyden verkkoon Ethernet-yhteyden kautta. 1. Sijoita laajennin samaan huoneeseen WiFi-reitittimen kanssa. Laajentimen on oltava lähellä WiFi-reititintä vain ensiasennuksen aikana. 2. Liitä laajennin pistorasiaan. Vihreä virtavalo syttyy minuutin kuluessa. Jos virran merkkivalo ei pala, paina virtapainiketta. 3. Etsi WiFi-verkkojen hallintaohjelmalla tietokoneessa tai WiFi-laitteessa WiFiverkko nimeltä NETGEAR_EXT (SSID). Kun yhteys tietokoneeseen tai WiFi-laitteeseen on muodostettu, työasemayhteyden merkkivalo syttyy. 4. Avaa selainikkuna samassa tietokoneessa tai WiFi-laitteessa. Selain siirtyy suoraan NETGEAR genie Smart Setup -määritystoimintoon. Jos et siirry automaattisesti NETGEAR genie -ohjelmaan, käynnistä selain ja kirjoita sen osoitekenttään 14

15 NETGEAR genie -näyttö avautuu. 5. Valitse Access Point (Wired) (Tukiasema [Langallinen]) -radiopainike. 6. Liitä laajennin Ethernet-kaapelilla reitittimen Ethernet-porttiin tai Ethernetetäliitäntään, jossa on verkkoyhteys. Laajennin liittyy LAN-verkkoon ja luo WiFi-tukiaseman. 7. Määritä laajentimen uuden WiFi-verkon WiFi-suojaus genien ohjeiden mukaan. 15

16 Kirjautuminen ja asetusten muuttaminen Asennuksen jälkeen voit kirjautua laajentimeen ja tarkastella tai muuttaa laajentimen asetuksia. 1. Yhdistä tietokone tai WiFi-laite laajentimen verkkoon. 2. Käynnistä selain ja kirjoita sen osoitekenttään tai Kirjautumisnäyttö avautuu. 3. Kirjoita käyttäjätunnukseksi admin ja salasanaksi password. Usein esitetyt kysymykset Lisätietoja tuotteesta on käyttöoppaassa, joka on saatavana osoitteessa Selaimessa käytettävä ohjattu määritystoiminto kyselee verkon salasanaa tai suojausavainta, ja olen varmasti kirjoittanut salasanan oikein. Mitä voin tehdä? Laajennin on todennäköisesti reitittimen tai tukiaseman kantaman rajalla. Lisätietoja on kohdassa Parhaan sijoituspaikan määrittäminen sivulla 12. Jos käytät WEPsuojausta, varmista, että olet kirjoittanut verkon salasanan oikeaan kenttään. 16

17 Muodostin yhteyden NETGEAR_EXT-verkkoon ja avasin selaimen. Miksi en näe selaimessa käytettävää ohjattua määritystoimintoa? Kokeile näitä vianmääritystoimia: Varmista, että tietokoneesi on määritetty käyttämään DHCP:tä (useimmat ovat). Varmista, että Työasemayhteyden merkkivalo palaa vihreänä ja IP-osoite on kelvollinen. Avaa selain uudelleen ja kirjoita osoitekenttään tai Kirjoita käyttäjätunnukseksi admin ja salasanaksi password. Miten palautan laajentimen tehdasasetukset? 1. Paina laajentimen Factory Reset (Tehdasasetusten palautus) -painiketta terävällä esineellä, kuten kynällä tai paperiliittimellä, vähintään viiden sekunnin ajan, kunnes virran merkkivalo vilkkuu oranssina. 2. Vapauta tehdasasetusten palautuspainike ja odota, kunnes laajennin käynnistyy uudelleen. Laajennin palautuu tehdasasetuksiin. Nyt voit avata laajentimen selaimessa käyttämällä tehdasasetuksia. 17

18 Otin reitittimessä käyttöön langattoman MAC-suodatuksen, langattoman käytön valvonnan tai käyttöoikeusluettelon (ACL). Mitä minun pitää tehdä asentaessani laajentimen? Kun WiFi-laite muodostaa yhteyden laajentimen ja reitittimen välille, reitittimessä näkyvän langattoman laitteen MAC-osoite muunnetaan eri MAC-osoitteeksi. Jos reitittimessä on käytössä MAC-suodatus, langattoman käytön valvonta tai ACL, WiFi-laite muodostaa yhteyden laajentimeen mutta ei saa IP-osoitetta laajentimelta eikä pääse Internetiin. Jotta WiFi-laite saa IP-osoitteen laajentimesta ja voi muodostaa yhteyden Internetiin, sinun on annettava muunnettu MAC-osoite reitittimeen. 1. Kirjaudu sisään reitittimeen ja poista MAC-suodatus, langattoman käytön valvonta tai ACL käytöstä. Lisätietoa reitittimen MAC-suodatuksen, langattoman käytön valvonnan tai ACL:n kytkemisestä pois käytöstä on reitittimen ohjeissa. 2. Kytke laajentimeen virta ja yhdistä kaikki WiFi-laitteet laajentimen verkkoon. 3. Varmista, että Työasemayhteyden merkkivalo palaa. 4. Kirjaudu laajentimeen. a. Käynnistä selain ja kirjoita sen osoitekenttään tai Kirjautumisnäyttö avautuu. b. Kirjoita käyttäjätunnukseksi admin ja salasanaksi password. 18

19 5. Valitse Maintenance > Attached Devices (Ylläpito > liitetyt laitteet). Network Devices (Verkkoon liitetyt laitteet) -näyttö näyttää laajentimen verkkoon liitettyjen tietokoneiden ja langattomien laitteiden todelliset ja virtuaaliset MAC-osoitteet. 6. Lisää reitittimessä kaikki laajentimen virtuaaliset MAC-osoitteet reitittimen MAC-suodatusluetteloon. 7. Kytke reitittimen MAC-suodatus, langattoman käytön valvonta tai ACL käyttöön. 19

20 Tekninen tuki Kiitos, että hankit tämän NETGEAR-tuotteen. Kun olet asentanut laitteen, rekisteröi tuotteesi laitteen tuotetarraan merkityn sarjanumeron avulla osoitteessa Tuote on rekisteröitävä, jotta voit käyttää NETGEAR-puhelintukea. NETGEAR suosittelee tuotteen rekisteröimistä NETGEAR-sivuston kautta. Tuotepäivitykset ja verkkotuki ovat osoitteessa NETGEAR suosittelee vain virallisten NETGEAR-tukiresurssien käyttöä. Voit ladata käyttöoppaan verkosta osoitteesta tai tuotteen käyttöliittymässä olevan linkin kautta. Tavaramerkit NETGEAR, NETGEAR-logo ja Connect with Innovation ovat NETGEAR Inc:n ja/tai sen tytäryhtiöiden tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Tietoja voidaan muuttaa ilman erillistä ilmoitusta. NETGEAR, Inc. Kaikki oikeudet pidätetään. Yhdenmukaisuus Nykyinen EU:n vaatimustenmukaisuusvakuutus on osoitteessa Säännöstenmukaisuustiedot ovat osoitteessa Tutustu säännöstenmukaisuustietoihin ennen virtalähteen liittämistä. Vain sisäkäyttöön. Hyväksytty myytäväksi kaikissa EU-jäsenvaltioissa, Euroopan vapaakauppajärjestön jäsenvaltioissa ja Sveitsissä. Heinäkuu 2014 Netgear, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA
