1 Tekninen tuki Kiitos NETGEAR-tuotteen hankkimisesta. Kun olet asentanut laitteen, rekisteröi tuotteesi laitteen pohjaan merkityn sarjanumeron avulla osoitteessa NETGEAR.com/register. Rekisteröinti vaaditaan, jotta voisit käyttää puhelintukipalveluamme. Suosittelemme rekisteröintiä sivustomme kautta. Tuotepäivitykset ja verkkotuki ovat osoitteessa support.netgear.com. NETGEAR D6300 WiFi ADSL -modeemireitittimen asennusopas Pakkauksen sisältö Pakkaus sisältää seuraavat osat. Jos jokin osista on virheellinen, puuttuu tai on vioittunut, ota yhteys NETGEARjälleenmyyjään. Ethernet-kaapeli Suodatin/jakaja D6300-modeemireititin NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Puhelinkaapeli Virtasovitin (kaksi osaa) Heinäkuu 2012

2 Tämän kaavion avulla voit liittää modeemireitittimen ADSL- tai kaapeli-/kuituliitäntään. Voit myös noudattaa tämän vihon ohjeita. 4 Selain Yhdenmukaisuus Vaatimuksenmukaisuusvakuutukset Kaikki vaatimuksenmukaisuusvakuutukset ovat luettavissa NETGEAR EU Declarations of Conformity -sivustossa (englanninkielinen) osoitteessa support.netgear.com/app/answers/detail/a_id/11621/. Tämä symboli on myönnetty Euroopan unionin direktiivin 2002/96/EY (Euroopan unionin direktiivi 2002/96/EY käytöstä poistettujen sähköja elektroniikkalaitteiden kierrätyksestä, eli sähkö- ja elektroniikkaromudirektiivi) nojalla. Jos tämä tuote hävitetään Euroopan unionin alueella, se täytyy käsitellä ja kierrättää sähkö- ja elektroniikkaromudirektiivin hyväksyneiden ja täytäntöönpanneiden valtioiden lainsäädännön mukaisesti. 1 ADSL- tai kaapeli-/kuitumodeemi 3 Tietokone Vain sisäkäyttöön EU-maissa ja Sveitsissä. 2 Virta Huomautus: käyttöopas on saatavilla osoitteesta tai tämän modeemireitittimen käyttöliittymässä olevan linkin kautta.

3 Sisältö Ennen aloittamista (DSL-yhteys) Modeemireitittimen asentaminen Yhdistä reititin Internet-palveluun Käynnistä reititin Tietokoneen liittäminen Avaa Internet-selain Esimääritetty langattoman verkon suojaus Langattoman verkon asetukset Yhteyden muodostaminen langattomaan verkkoon WPS-menetelmä Manuaalinen menetelmä Reititin-laitteen käyttäminen asetusten muuttamiseen NETGEAR Genie -sovellus ReadySHARE-käyttö ReadySHARE-tulostin Control Center -määritys USB-tulostin Skannaaminen monitoimitulostimella Vianetsintä

4 Ennen aloittamista (DSL-yhteys) Jos liität modeemireitittimen DSL-linjaan, varmista ennen asennusta, että käytössä on DSL-palvelu. Tarvitset tässä mainittuja tietoja DSLmodeemin asentamiseen ja Internet-yhteyden muodostamiseen. Pidä tiedot esillä aloittaessasi asennuksen. DSL-käyttäjätunnus ja salasana. Nämä näkyvät DSL-Internetpalveluntarjoajan lähettämässä kirjeessä. Kirjoita DSL-Internetpalveluntarjoajan antama käyttäjätunnus ja salasana tähän: Käyttäjätunnus: Salasana: Puhelinnumero tai DSL-tilin numero. Jos sinulla ei ole puhelinnumeroa, voit käyttää sen sijaan DSL-tilin numeroa. Jos et tiedä tai löydä käyttäjätunnustasi ja salasanaasi, ota yhteys DSL-Internet-palveluntarjoajaasi. Ilmoita tiedot tarkasti DSL-Internet-palveluntarjoajallesi. Voit sanoa esimerkiksi seuraavasti: Tarvitsen DSL-palvelun käyttäjätunnukseni ja salasanani. Voitko auttaa? Huomautus: jos palveluntarjoaja ilmoittaa, ettei tue NETGEARlaitteita, sano, että tarvitset ainoastaan DSL-käyttäjätunnuksen ja -salasanan etkä tukea. 2

5 Modeemireitittimen asentaminen Huomautus: pidä modeemireititin pystyasennossa. 1. Yhdistä reititin Internet-palveluun. Voit liittää modeemireitittimen joko suoraan DSL-linjaan tai kuitu-/ kaapelimodeemiin. Liittäminen DSL-linjaan: a. Asenna ADSL-mikrosuodatin puhelinlinjan ja puhelimen välille. b. Liitä modeemireitittimen ADSL-portti mikrosuodattimen ADSL-porttiin. c. Käytä ADSL-mikrosuodatinta kaikissa puhelinlinjoissa, jos modeemireititin ja puhelin ovat samassa puhelinlinjassa. Liitetään ADSL-linjaan 3

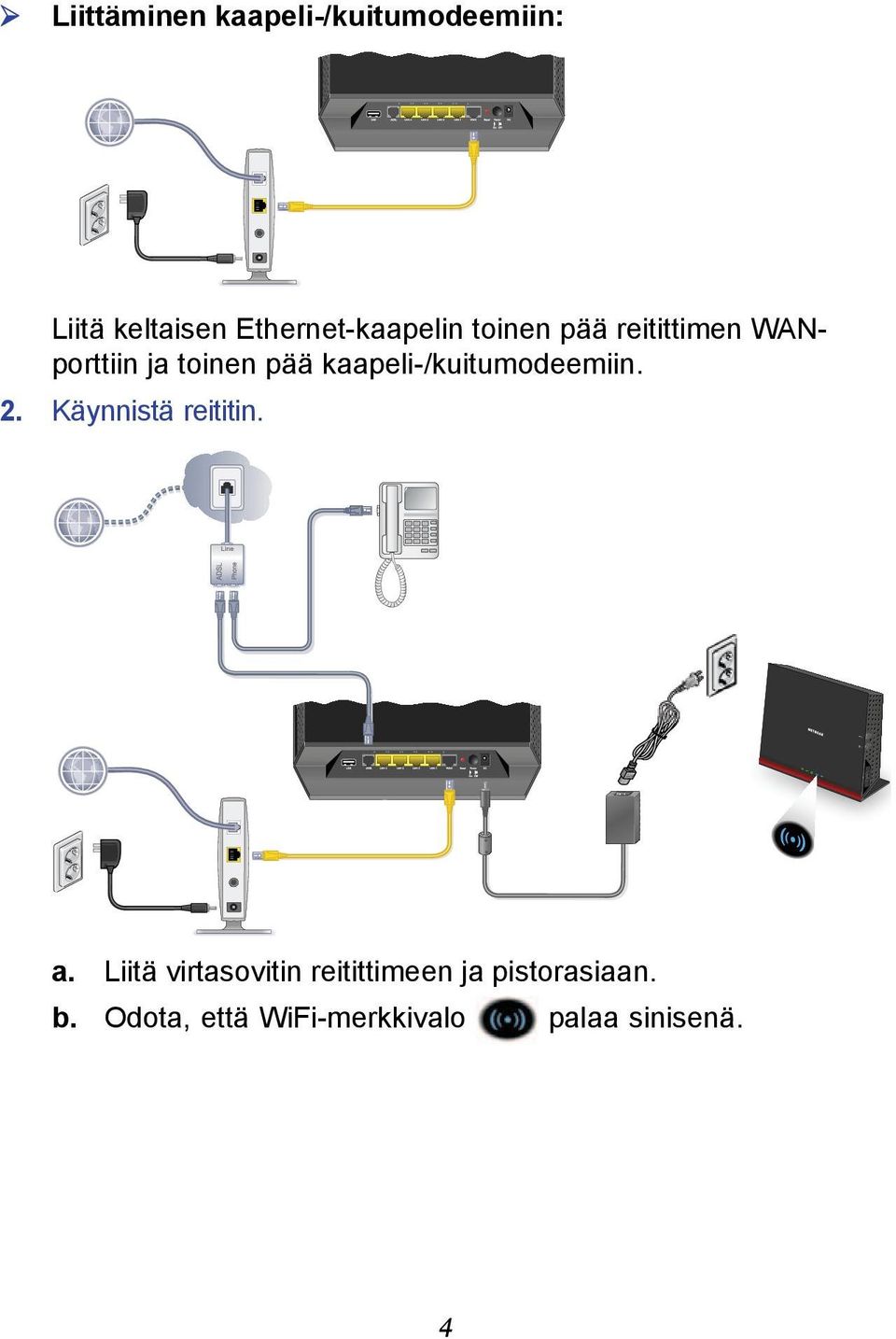

6 Liittäminen kaapeli-/kuitumodeemiin: Liitä keltaisen Ethernet-kaapelin toinen pää reitittimen WANporttiin ja toinen pää kaapeli-/kuitumodeemiin. 2. Käynnistä reititin. a. Liitä virtasovitin reitittimeen ja pistorasiaan. b. Odota, että WiFi-merkkivalo palaa sinisenä. 4

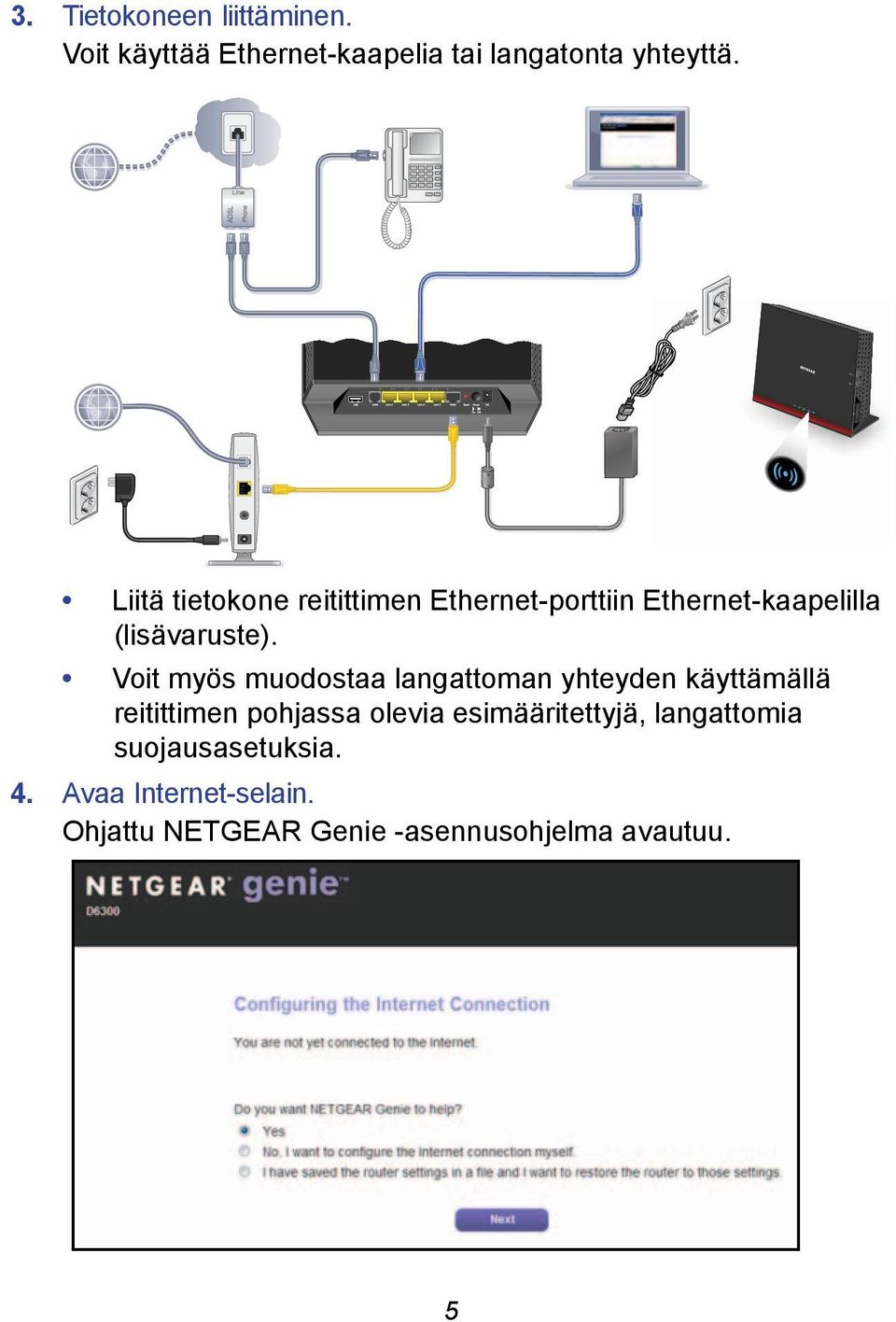

7 3. Tietokoneen liittäminen. Voit käyttää Ethernet-kaapelia tai langatonta yhteyttä. Liitä tietokone reitittimen Ethernet-porttiin Ethernet-kaapelilla (lisävaruste). Voit myös muodostaa langattoman yhteyden käyttämällä reitittimen pohjassa olevia esimääritettyjä, langattomia suojausasetuksia. 4. Avaa Internet-selain. Ohjattu NETGEAR Genie -asennusohjelma avautuu. 5

8 Jos Genie-näyttö ei avaudu, sulje selain, avaa se uudelleen ja kirjoita osoiteriville Katso kohta Vianetsintä sivulla Hyväksy Genie-ohjelman apu valitsemalla Next (Seuraava). Määritä Internet-yhteyden asetukset ohjeiden mukaan. Huomautus DSL-yhteydestä: Jos DSL-Internet-palvelu edellyttää käyttäjätunnusta tai salasanaa, saat kehotteen kirjoittaa tiedot. Jos sinulla ei ole tietoja, ota yhteys Internetpalveluntarjoajaasi (katso Ennen aloittamista (DSL-yhteys) sivulla 2). Esimääritetty langattoman verkon suojaus Tällä tuotteella on yksilöllinen WiFi-verkkonimi (SSID) ja verkkoavain (salasana). Kuten laitteen sarjanumero, kullekin laitteelle luodaan yksilöllinen oletusnimi (SSID) ja verkkoavain (salasana), jotta langattoman verkon suojaus olisi mahdollisimman hyvä. Nämä tiedot ovat tuotteen pohjassa olevassa tarrassa. WiFiverkon nimi (SSID) ja salasana ovat tässä. NETGEAR ei suosittele esimääritetyn WiFi-verkkonimen (SSID) ja -avaimen (salasana) muuttamista. Jos muutat asetuksia, laitteen pohjassa mainitut yksilöllinen oletusnimi (SSID) ja salasana eivät ole enää voimassa. Huomautus: Kirjainkoko huomioidaan sekä verkkonimissä (SSID) että salasanoissa. Verkon nimen, suojaustavan ja salasanan on oltava sama kaikissa langattomissa laitteissa, jotka on liitetty reitittimeen. 6

9 Langattoman verkon asetukset Merkitse tarraan painetut langattoman verkon oletusasetukset muistiin tähän myöhempää käyttöä varten. 2,4 GHz:n WiFi-verkkonimi (SSID): 2,4 GHz:n verkkoavain (salasana): 5 GHz:n WiFi-verkkonimi (SSID): 5 GHz:n verkkoavain (salasana): Jos muutat oletusasetuksia, merkitse ne muistiin ja säilytä tätä vihkoa turvallisessa paikassa: 2,4 GHz:n WiFi-verkkonimi (SSID): 2,4 GHz:n verkkoavain (salasana): 5 GHz:n WiFi-verkkonimi (SSID): 5 GHz:n verkkoavain (salasana): Jos haluat tarkistaa tai päivittää langattoman verkon salasanan, kirjoita selaimen osoitekenttään ja kirjaudu sisään käyttämällä oletusarvoista käyttäjätunnusta (admin) ja salasanaa (password). Näet langattoman verkon salasanat valitsemalla Basic (Perusasetukset) > Wireless Settings (Langattomat asetukset). 7

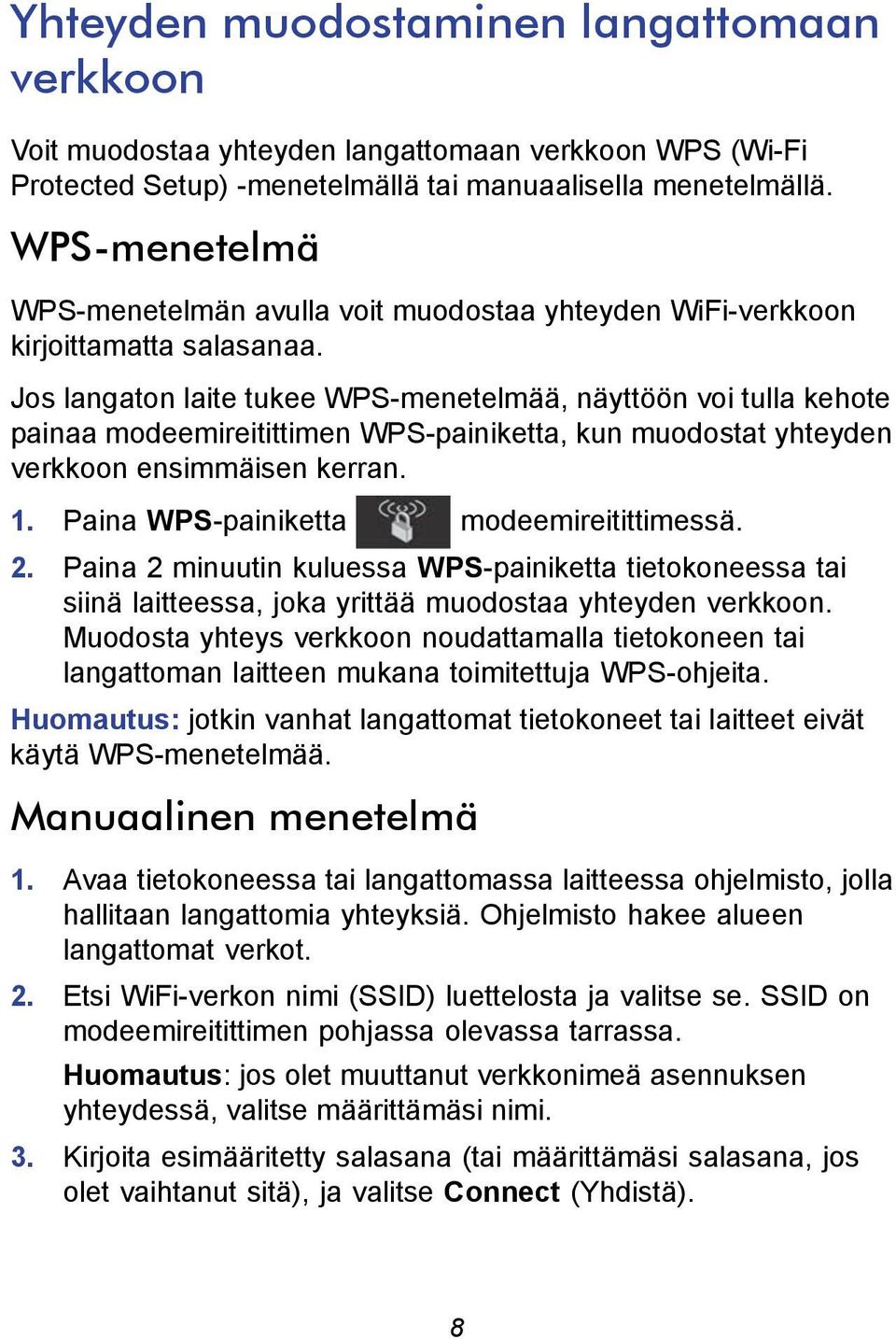

10 Yhteyden muodostaminen langattomaan verkkoon Voit muodostaa yhteyden langattomaan verkkoon WPS (Wi-Fi Protected Setup) -menetelmällä tai manuaalisella menetelmällä. WPS-menetelmä WPS-menetelmän avulla voit muodostaa yhteyden WiFi-verkkoon kirjoittamatta salasanaa. Jos langaton laite tukee WPS-menetelmää, näyttöön voi tulla kehote painaa modeemireitittimen WPS-painiketta, kun muodostat yhteyden verkkoon ensimmäisen kerran. 1. Paina WPS-painiketta modeemireitittimessä. 2. Paina 2 minuutin kuluessa WPS-painiketta tietokoneessa tai siinä laitteessa, joka yrittää muodostaa yhteyden verkkoon. Muodosta yhteys verkkoon noudattamalla tietokoneen tai langattoman laitteen mukana toimitettuja WPS-ohjeita. Huomautus: jotkin vanhat langattomat tietokoneet tai laitteet eivät käytä WPS-menetelmää. Manuaalinen menetelmä 1. Avaa tietokoneessa tai langattomassa laitteessa ohjelmisto, jolla hallitaan langattomia yhteyksiä. Ohjelmisto hakee alueen langattomat verkot. 2. Etsi WiFi-verkon nimi (SSID) luettelosta ja valitse se. SSID on modeemireitittimen pohjassa olevassa tarrassa. Huomautus: jos olet muuttanut verkkonimeä asennuksen yhteydessä, valitse määrittämäsi nimi. 3. Kirjoita esimääritetty salasana (tai määrittämäsi salasana, jos olet vaihtanut sitä), ja valitse Connect (Yhdistä). 8

11 Reititin-laitteen käyttäminen asetusten muuttamiseen Kun olet määrittänyt modeemireitittimen asetukset Genie-ohjelman avulla, voit kirjautua sisään modeemireitittimeen ja tarkastella ja muuttaa sen asetuksia. Kirjautuminen modeemireitittimeen: 1. Avaa selain modeemireitittimeen liitetyssä tietokoneessa tai langattomassa laitteessa. 2. Kirjoita selaimen osoitekenttään tai Kirjautumisnäyttö avautuu: 3. Kirjoita käyttäjätunnukseksi admin ja salasanaksi password. Genie-ohjelman aloitussivu avautuu: Lisätietoja modeemireitittimen näytöistä ja ominaisuuksista on käyttöoppaassa. 9

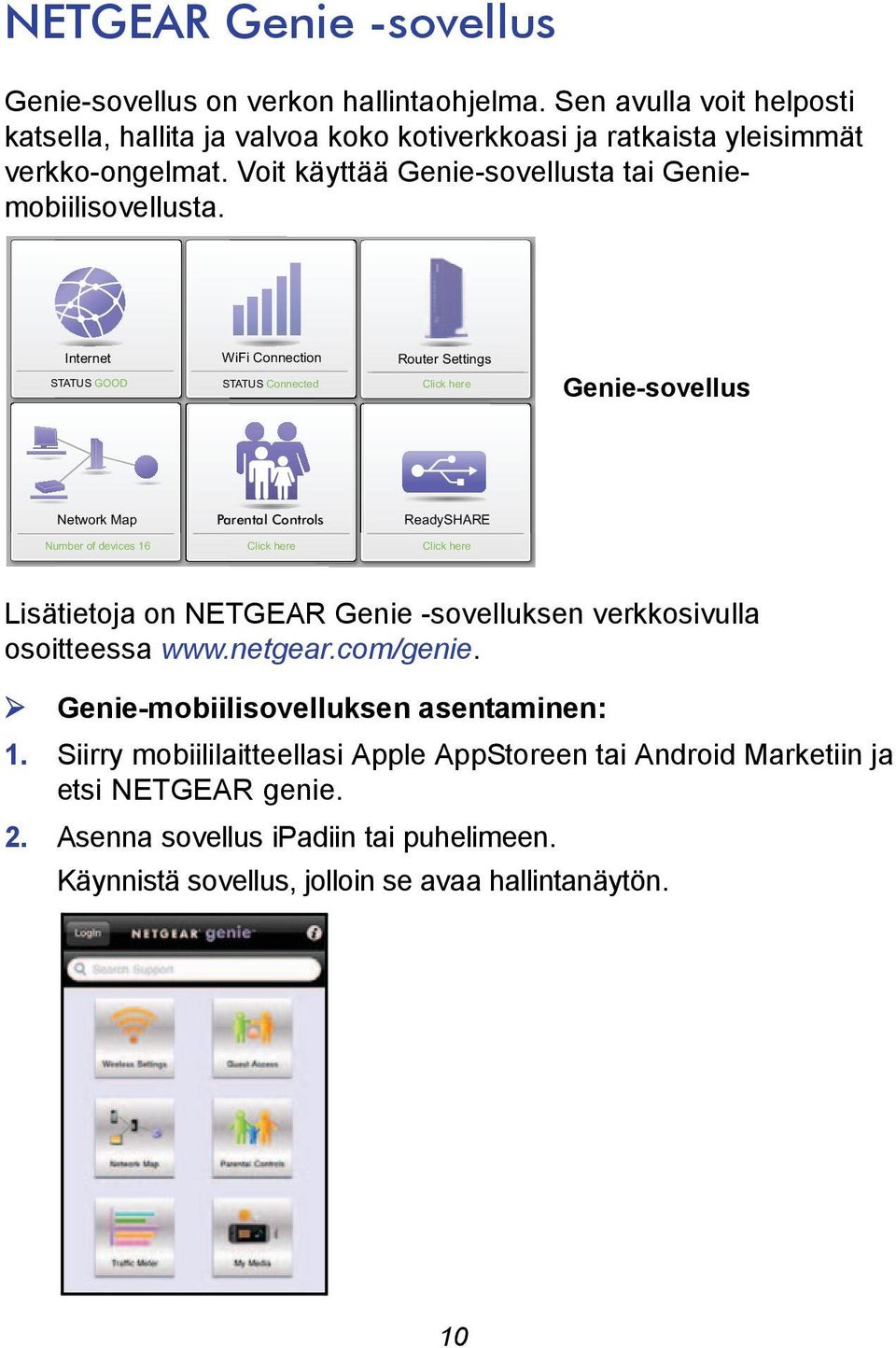

12 NETGEAR Genie -sovellus Genie-sovellus on verkon hallintaohjelma. Sen avulla voit helposti katsella, hallita ja valvoa koko kotiverkkoasi ja ratkaista yleisimmät verkko-ongelmat. Voit käyttää Genie-sovellusta tai Geniemobiilisovellusta. Internet STATUS GOOD WiFi Connection STATUS Connected Router Settings Click here Genie-sovellus Network Map Parental Controls ReadySHARE Number of devices 16 Click here Click here Lisätietoja on NETGEAR Genie -sovelluksen verkkosivulla osoitteessa Genie-mobiilisovelluksen asentaminen: 1. Siirry mobiililaitteellasi Apple AppStoreen tai Android Marketiin ja etsi NETGEAR genie. 2. Asenna sovellus ipadiin tai puhelimeen. Käynnistä sovellus, jolloin se avaa hallintanäytön. 10

13 ReadySHARE-käyttö Asennuksen jälkeen voit asettaa USB-muistilaitteen modeemireitittimen USB-porttiin ja jakaa sen sisällön verkon muiden käyttäjien kanssa. (Jos USB-laitteessa on erityisohjaimia, se ei ole yhteensopiva.) USB-portti takana USB-portti sivussa Jos USB-laite vaatii oman virtalähteen, sitä on käytettävä, kun USBlaite liitetään USB-porttiin. Voi kestää jopa kaksi minuuttia USBaseman liittämisestä, ennen kuin asemasta voi jakaa sisältöä. USB-laitteen käyttäminen: Käytä Windows-järjestelmissä jotain seuraavista menetelmistä: Valitse Käynnistä > Suorita ja kirjoita valintaikkunaan \\readyshare. Valitse OK. Avaa Resurssienhallinta tai Safari ja kirjoita osoiteriville \\readyshare. Avaa Verkkoympäristö ja kirjoita osoiteriville \\readyshare. Mac-järjestelmät: 1. Valitse Siirry > Yhteys palvelimeen. 2. Kirjoita palvelinosoitteeksi smb://readyshare. 3. Valitse Yhdistä. Tiedosto readyshareconnect.exe (Windows) on ladattavissa osoitteesta 11

14 ReadySHARE-tulostin USB Control Center -apuohjelmassa voit hallita tietokoneella jaettua USB-laitetta, joka on liitetty reitittimen USB-porttiin. Apuohjelmalla voit hallita tulostinta. Asenna apuohjelma kaikkiin verkkosi tietokoneisiin, joista haluat hallita laitetta. Voit ladata apuohjelman osoitteesta Kun käynnistät USB Control Center -apuohjelman, seuraavanlainen näyttö avautuu: Tässä päänäytössä näkyy laitekuvake, kyseisen USB-laitteen kuvaus ja sen tila. Available (Käytettävissä). Laite on käytettävissä tietokoneesta, jota käytät. Waiting to Connect (Odotetaan yhteyden muodostusta). Sinun on muodostettava yhteys tähän laitteeseen tietokoneesta, jota käytät. Jos muodostat yhteyden ensimmäisen kerran, näyttöön voi tulla kehote asentaa laiteohjain. Seuraavat valikkovalinnat ovat käytettävissä: System (Järjestelmä). Apuohjelman sulkeminen. Tools (Työkalut). Voit avata Control Center -apuohjelman määrityksen, jossa voit määrittää jaetun USB-laitteen. Lisätietoja on kohdassa Control Center -määritys. About (Tietoja). Voit tarkastella USB Control Center -ohjelmiston tietoja. 12

15 Control Center -määritys Valitsemalla Tools (Työkalut) > Configuration (Määritykset) voit avata seuraavan näytön: Automatically execute when logging on Windows (Suorita automaattisesti kirjauduttaessa sisään Windowsiin). Jos valitset tämän valintaruudun, apuohjelma käynnistyy automaattisesti, kun kirjaudut Windowsiin. Timeout (Aikakatkaisu). Määritä USB-resurssin aikakatkaisuarvo, kun resurssi ei ole käytössä. Language (Kieli). Apuohjelman näyttökielen valitseminen. 13

16 USB-tulostin Kun käytät ensimmäisen kerran tulostinta, sinun on valittava Connect (Yhdistä). Saat ehkä kehotteen asentaa tulostimen ohjaimen. Kun ohjain on asennettu, tulostimen tilaksi vaihtuu Available (Käytettävissä). Huomautus: Joidenkin USB-tulostinten (esimerkiksi HP:n ja Lexmarkin tulostinten) ohjeiden mukaan USB-kaapeli liitetään vasta, kun asennusohjelmisto kehottaa tekemään niin. Jos tietokone havaitsee USB-tulostimen ja muodostaa siihen yhteyden automaattisesti, irrota tulostin ja odota kehotetta, jossa on teksti Connect (Yhdistä). Kun tulostimen tila on Available (Käytettävissä), harmaalla näkyvä Paused (Keskeytetty) -tila häviää Windowsin Tulostimet ja faksit -ikkunasta. Tämä USB-tulostin on valmis. Apuohjelmalla ei tarvitse olla jatkuvasti yhteyttä tähän USB-tulostimeen. Kun järjestelmässä on tulostustyö kyseiselle tulostimelle, USB-apuohjelma yhdistää siihen automaattisesti ja tulostaa työn. Kun tulostustyö on valmis, tulostimen tilaksi vaihtuu Paused (Keskeytetty). 14

17 Skannaaminen monitoimitulostimella Voit käyttää monitoimitulostimen skannaustoimintoa. 1. Varmista, että tulostimen tila on Available (Käytettävissä). 2. Valitse Network Scanner (Verkkoskanneri) -painike. Skannausikkuna aktivoituu skannaamista varten. Vianetsintä Jos verkkosivu ei avaudu selaimessa: Varmista, että tietokone on kytketty yhteen reitittimen neljästä Ethernet-lähiverkkoportista tai liitetty reitittimeen langattomasti. Varmista, että modeemireititin saa virtaa ja WiFi-merkkivalo palaa. Sulje selain ja avaa se uudelleen, jotta selain ei avaa aiempaa sivua välimuistista. Siirry selaimella osoitteeseen Jos tietokoneelle on määritetty staattinen tai kiinteä IP-osoite (tämä on harvinaista), muuta asetuksia niin, että tietokone saa IPosoitteen automaattisesti modeemireitittimestä. Jos modeemireitit ei käynnisty: 1. Varmista, että modeemireitittimen takana oleva virtakytkin on asennossa On. 2. Tarkista kaapelit. Irrota kaapelit ja liitä ne uudelleen. Kaapelia liitettäessä kuuluu tavallisesti napsahdus. Jos käytät ADSL-yhteyttä, tarkista, onko modeemireitittimen ja puhelinpistorasian välinen puhelinjohto liitetty suodattimeen. Jos sinulla ei ole lankapuhelinliittymää, suodatinta ei tarvita. Tarpeeton suodatin voi eliminoida ADSL-signaalin. 15

18 3. Käynnistä modeemireititin uudelleen. a. Katkaise modeemireitittimestä virta. b. Irrota virtasovittimen johto ja kaikki kaapelit modeemireitittimen takapaneelista. c. Odota 30 sekuntia, liitä kaapelit ja virtasovitin modeemireitittimeen ja kytke siihen virta. d. Varmista, että virran merkkivalo palaa. Jos valo ei pala, yritä liittää virtasovitin toiseen pistorasiaan. e. Odota, että WiFi-merkkivalo muuttuu siniseksi. 4. Avaa selain ja yritä muodostaa Internet-yhteys. Jos vaiheet 1 4 eivät ratkaise ongelmaa, 5. palauta modeemireitittimen asetukset. Kun haluat palauttaa modeemireitittimen asetukset, pidä Reset (Palautus) -painiketta painettuna esimerkiksi paperiliittimellä. 16

19 2012 NETGEAR, Inc. Kaikki oikeudet pidätetään. Tämän julkaisun mitään osaa ei saa kopioida, lähettää, muuntaa, tallentaa tiedonhakujärjestelmään tai kääntää millekään muulle kielelle missään muodossa tai millään tavoin ilman kirjallista lupaa, jonka on myöntänyt NETGEAR, Inc. ÄLÄ pinoa laitteita tai sijoita niitä ahtaisiin tiloihin tai laatikostoihin. Varmista, että laitteen ympärillä on ainakin 5 senttiä (2 tuumaa) tilaa ilmastointia varten. Tavaramerkit NETGEAR, NETGEAR-logo ja Connect with Innovation ovat NETGEAR Inc:n ja/tai sen tytäryhtiöiden tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Tietoja voidaan muuttaa ilman erillistä ilmoitusta. Muut merkki- ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä NETGEAR, Inc. Kaikki oikeudet pidätetään. Ehdot NETGEAR pidättää oikeuden muuttaa tässä asiakirjassa kuvattuja tuotteita ilman ennakkoilmoitusta, jos tuotteiden sisäinen rakenne, toimivuus ja/tai luotettavuus sitä edellyttää. NETGEAR ei ole vastuussa mistään tässä tekstissä kuvattujen tuotteiden tai laitekokoonpanokuvien käytöstä tai soveltamisesta. 17
