1 Tekninen tuki Kiitos NETGEAR-tuotteen hankkimisesta. NETGEAR suosittelee käyttämään ainoastaan virallisia NETGEAR-tukipalveluita. Kun olet asentanut laitteen, rekisteröi tuotteesi laitteen pohjaan merkityn sarjanumeron avulla osoitteessa NETGEAR.com/register. Rekisteröinti vaaditaan, jotta voisit käyttää NETGEAR-puhelintukipalvelua. Suosittelemme, että rekisteröidyt NETGEAR-sivustossa. Tuotepäivitykset ja verkkotuki ovat osoitteessa support.netgear.com. Langattoman N300 ADSL2+ -modeemireitittimen DGN2200v4 asennusopas Pakkauksen sisältö Pakkaus sisältää seuraavat osat. Jos jokin osista on virheellinen, puuttuu tai on vioittunut, ota yhteys NETGEAR-jälleenmyyjään. N300-modeemireititin ADSL Phone Line Virtasovitin Suodatin/jakaja NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA December 2012 Puhelinkaapeli Ethernet-kaapeli Huomautus: Pakkauksessa voi olla enemmän osia. Laitteen mukana toimitettava suodatin tai jakaja määräytyy alueen mukaan, ja joillain alueilla pakkaukseen kuuluu CD-levy.

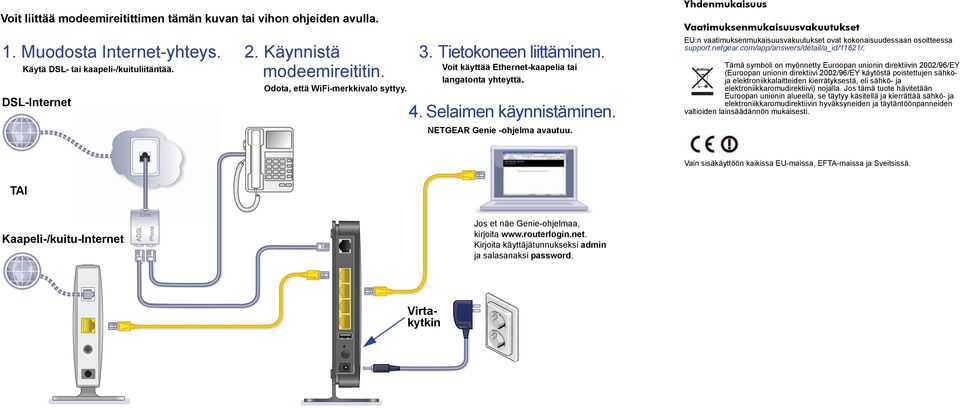

2 Voit liittää modeemireitittimen tämän kuvan tai vihon ohjeiden avulla. 1. Muodosta Internet-yhteys. Käytä DSL- tai kaapeli-/kuituliitäntää. DSL-Internet 2. Käynnistä modeemireititin. Odota, että WiFi-merkkivalo syttyy. 3. Tietokoneen liittäminen. Voit käyttää Ethernet-kaapelia tai langatonta yhteyttä. 4. Selaimen käynnistäminen. NETGEAR Genie -ohjelma avautuu. Yhdenmukaisuus Vaatimuksenmukaisuusvakuutukset EU:n vaatimuksenmukaisuusvakuutukset ovat kokonaisuudessaan osoitteessa support.netgear.com/app/answers/detail/a_id/11621/. Tämä symboli on myönnetty Euroopan unionin direktiivin 2002/96/EY (Euroopan unionin direktiivi 2002/96/EY käytöstä poistettujen sähköja elektroniikkalaitteiden kierrätyksestä, eli sähkö- ja elektroniikkaromudirektiivi) nojalla. Jos tämä tuote hävitetään Euroopan unionin alueella, se täytyy käsitellä ja kierrättää sähkö- ja elektroniikkaromudirektiivin hyväksyneiden ja täytäntöönpanneiden valtioiden lainsäädännön mukaisesti. Vain sisäkäyttöön kaikissa EU-maissa, EFTA-maissa ja Sveitsissä. TAI Kaapeli-/kuitu-Internet ADSL Line Phone Jos et näe Genie-ohjelmaa, kirjoita Kirjoita käyttäjätunnukseksi admin ja salasanaksi password. Virtakytkin

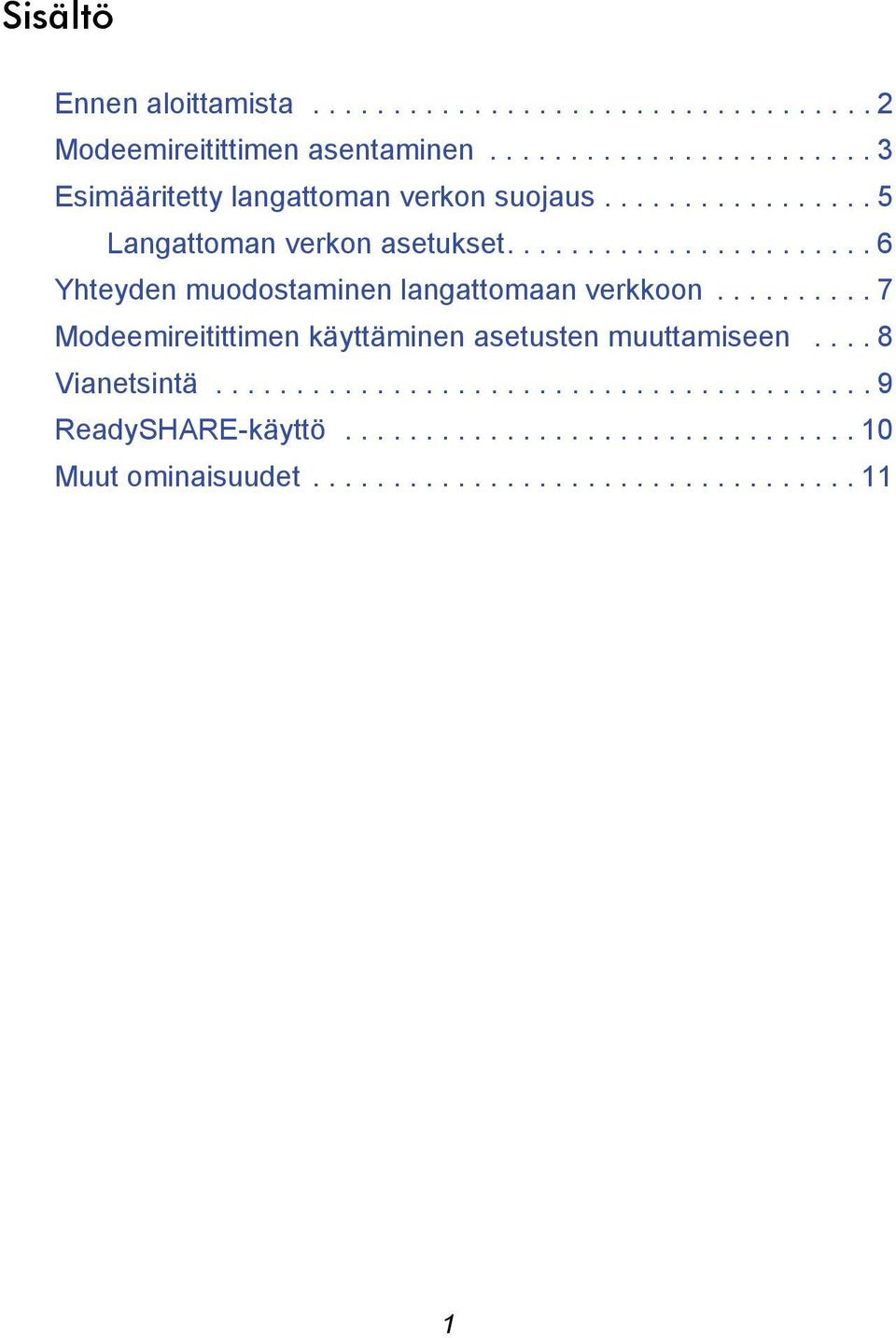

3 Sisältö Ennen aloittamista Modeemireitittimen asentaminen Esimääritetty langattoman verkon suojaus Langattoman verkon asetukset Yhteyden muodostaminen langattomaan verkkoon Modeemireitittimen käyttäminen asetusten muuttamiseen Vianetsintä ReadySHARE-käyttö Muut ominaisuudet

4 Ennen aloittamista Voit liittää modeemireitittimen suoraan DSL-linjaan tai kuitu-/ kaapelimodeemiin. Huomautus Jos liität modeemireitittimen DSL-linjaan, varmista ennen asennusta, että käytössä on DSL-palvelu. Tarvitset tässä mainittuja tietoja DSL-modeemin asentamiseen ja Internet-yhteyden muodostamiseen. Pidä tiedot esillä aloittaessasi asennuksen. DSL-käyttäjätunnus ja salasana. Tiedot näkyvät tavallisesti DSL-Internet-palveluntarjoajan lähettämässä kirjeessä. Kirjoita DSL-Internet-palveluntarjoajan antama käyttäjätunnus ja salasana tähän: Käyttäjätunnus: Salasana: Puhelinnumero tai DSL-tilin numero. Jos sinulla ei ole puhelinnumeroa, voit käyttää sen sijaan DSL-tilin numeroa. 2

5 Modeemireitittimen asentaminen Mikrosuodatin suodattaa DSL-häiriöt tavallisista puhelinlaitteista, jotka jakavat puhelinlinjan DSL-palvelun kanssa. Tällaisia laitteita ovat esimerkiksi puhelimet, faksit, vastaajat ja soittajatunnusnäytöt. 1. Muodosta Internet-yhteys. Voit käyttää DSL-liitäntää tai kaapeli-/kuitu-internet-yhteyttä. Muodosta ADSL-yhteys: Line ADSL Phone Asenna ADSL-mikrosuodatin puhelinlinjan ja puhelimen välille. Liitä modeemireitittimen ADSL-portti mikrosuodattimen ADSL-porttiin. Käytä ADSL-mikrosuodatinta kaikissa puhelinlinjoissa, jos modeemireititin ja puhelin ovat samassa puhelinlinjassa. 3

6 Liitä kaapeli-/kuitumodeemi: Liitä kaapeli-/kuitumodeemi Ethernet-kaapelilla modeemireitittimen takapaneelissa olevaan Ethernetlaajaverkkoporttiin (merkintä 4/WAN). 2. Kytke virta modeemireitittimeen. DSL-Internet tai kaapeli-/kuitu- Internet a. Liitä virtasovitin reitittimeen ja pistorasiaan. b. Odota, että etupaneelin WiFi-merkkivalo syttyy. Jos merkkivalo ei syty, paina modeemireitittimen takapaneelissa olevaa virtapainiketta. 4

7 3. Tietokoneen liittäminen. DSL-Internet tai kaapeli-/kuitu- Internet Voit käyttää Ethernet-kaapelia tai langatonta yhteyttä. Jos käytät langallista yhteyttä, liitä tietokoneesi modeemireitittimen vapaaseen keltaiseen Ethernetlähiverkkoporttiin Ethernet-kaapelilla. Voit muodostaa langattoman yhteyden käyttämällä reitittimen pohjassa olevia esimääritettyjä, langattoman yhteyden suojausasetuksia. 4. Selaimen käynnistäminen. Kun muodostat yhteyden modeemireitittimen ensimmäisen kerran, Genie-näyttö avautuu. Muodosta yhteys Internetiin noudattamalla Genie-ohjelman ohjeita. Jos Genie-näyttö ei avaudu, sulje selain, avaa se uudelleen ja kirjoita osoiteriville Katso kohta Vianetsintä sivulla 9. Esimääritetty langattoman verkon suojaus Tällä tuotteella on yksilöllinen WiFi-verkkonimi (SSID) ja verkkoavain (salasana). Kuten laitteen sarjanumero, kullekin laitteelle luodaan yksilöllinen oletusnimi (SSID) ja -salasana, jotta langattoman verkon suojaus olisi mahdollisimman hyvä. Nämä tiedot ovat tuotteen pohjassa olevassa tarrassa. 5

8 NETGEAR ei suosittele esimääritetyn WiFi-nimen (SSID) tai salasanan muuttamista. Jos muutat asetukset, tarraan merkitty SSID ja salasana eivät enää ole voimassa. Langattoman verkon asetukset WiFi-verkon nimi Verkkoavain (SSID) (salasana) Merkitse tarraan painetut langattoman verkon oletusasetukset muistiin tähän myöhempää käyttöä varten. WiFi-verkkonimi (SSID): Verkkoavain (salasana): Jos muutat oletusasetuksia, merkitse ne muistiin ja säilytä tätä vihkoa turvallisessa paikassa. WiFi-verkkonimi (SSID): Verkkoavain (salasana): Jos haluat tarkistaa tai päivittää langattoman verkon salasanan, kirjoita selaimen osoitekenttään ja kirjaudu sisään käyttämällä oletusarvoista käyttäjätunnusta (admin) ja salasanaa (password). Valitse sitten Wireless (Langaton). 6

9 Yhteyden muodostaminen langattomaan verkkoon Voit muodostaa yhteyden langattomaan verkkoon WPS (Wi-Fi Protected Setup) -menetelmällä tai manuaalisella menetelmällä. Verkkoon liittyminen WPS-toiminnon avulla: 1. Paina WPS-painiketta modeemireitittimessä. 2. Paina 2 minuutin kuluessa tietokoneen tai langattoman laitteen WPS-painiketta tai suorita WPS-toiminto loppuun noudattamalla langattoman laitteen mukana toimitettuja WPS-ohjeita. Note: Jotkin vanhat langattomat tietokoneet tai laitteet eivät käytä WPS-menetelmää. Verkkoon liittyminen manuaalisella menetelmällä: 1. Avaa tietokoneessa tai langattomassa laitteessa ohjelmisto, jolla hallitaan langattomia yhteyksiä. Ohjelmisto etsii kaikki alueen langattomat verkot. 2. Etsi WiFi-verkkonimi (SSID) ja valitse se. SSID on modeemireitittimen pohjassa olevassa tarrassa. Jos olet muuttanut verkkonimeä asennuksen yhteydessä, valitse määrittämäsi nimi. 3. Kirjoita esimääritetty salasana (tai määrittämäsi salasana, jos olet vaihtanut sitä), ja valitse Connect (Yhdistä). 7

10 Modeemireitittimen käyttäminen asetusten muuttamiseen Kun olet määrittänyt modeemireitittimen asetukset NETGEAR Genie -ohjelman avulla, voit kirjautua sisään modeemireitittimen ja tarkastella ja muuttaa sen asetuksia. Kirjautuminen modeemireitittimen: 1. Avaa selain modeemireitittimen liitetyssä tietokoneessa tai langattomassa laitteessa. 2. Kirjoita selaimen osoitekenttään tai Kirjautumisnäyttö avautuu: 3. Kirjoita käyttäjätunnukseksi admin ja salasanaksi password. Aloitusnäyttö avautuu: Lisätietoja modeemireitittimen näytöistä on käyttöoppaassa. Käyttöopas on saatavilla verkossa NETGEARin tukisivulla osoitteessa 8

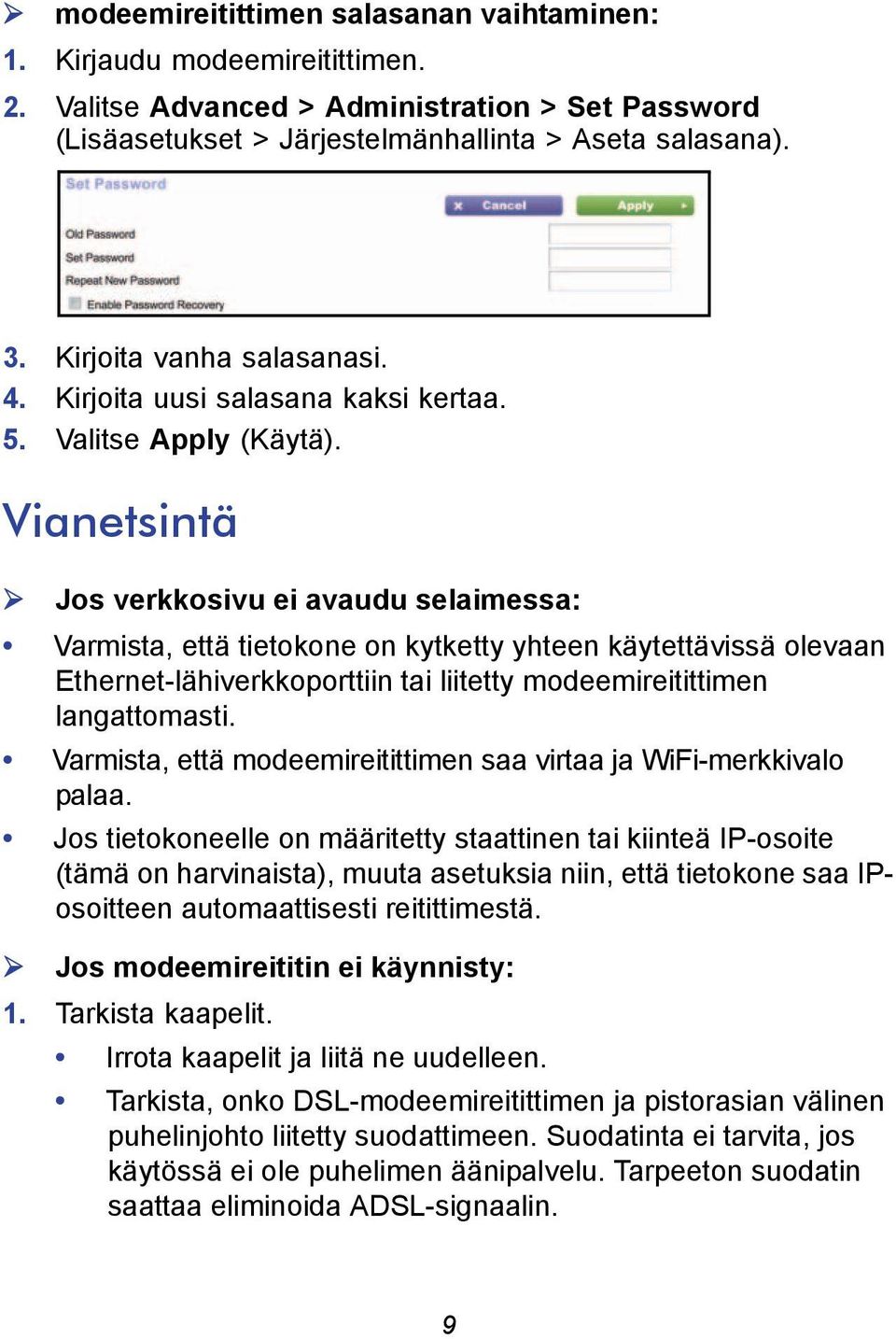

11 modeemireitittimen salasanan vaihtaminen: 1. Kirjaudu modeemireitittimen. 2. Valitse Advanced > Administration > Set Password (Lisäasetukset > Järjestelmänhallinta > Aseta salasana). 3. Kirjoita vanha salasanasi. 4. Kirjoita uusi salasana kaksi kertaa. 5. Valitse Apply (Käytä). Vianetsintä Jos verkkosivu ei avaudu selaimessa: Varmista, että tietokone on kytketty yhteen käytettävissä olevaan Ethernet-lähiverkkoporttiin tai liitetty modeemireitittimen langattomasti. Varmista, että modeemireitittimen saa virtaa ja WiFi-merkkivalo palaa. Jos tietokoneelle on määritetty staattinen tai kiinteä IP-osoite (tämä on harvinaista), muuta asetuksia niin, että tietokone saa IPosoitteen automaattisesti reitittimestä. Jos modeemireititin ei käynnisty: 1. Tarkista kaapelit. Irrota kaapelit ja liitä ne uudelleen. Tarkista, onko DSL-modeemireitittimen ja pistorasian välinen puhelinjohto liitetty suodattimeen. Suodatinta ei tarvita, jos käytössä ei ole puhelimen äänipalvelu. Tarpeeton suodatin saattaa eliminoida ADSL-signaalin. 9

12 2. Käynnistä modeemireititin uudelleen. a. Katkaise modeemireitittimen virta. b. Irrota virtasovittimen johto ja kaikki kaapelit modeemireitittimen takapaneelista. c. Odota 30 sekuntia, liitä kaapelit ja virtasovitin modeemireitittimeen ja kytke siihen virta. d. Varmista, että virran merkkivalo palaa. Jos valo ei pala, yritä liittää virtasovitin toiseen pistorasiaan. e. Odota, että merkkivalot palavat vihreinä. 3. Avaa selain ja yritä muodostaa Internet-yhteys. Jos vaiheet 1 3 eivät ratkaise ongelmaa: 4. Nollaa modeemireititin. Kun haluat nollata modeemireitittimen, pidä palautuspainiketta painettuna esimerkiksi paperiliittimellä (painike on pienessä reiässä). ReadySHARE-käyttö Liitä asennuksen ja määrittämisen jälkeen USB-muistilaite modeemireitittimen USB-porttiin ja jaa sisältö muiden verkonkäyttäjien kanssa. (Jos USB-laitteessa on erityisohjaimia, se ei ole yhteensopiva.) Jos USB-laite vaatii oman virtalähteen, käytä sitä liittäessäsi USBlaitteen modeemireitittimeen. Voi kestää jopa 2 minuuttia, ennen kuin USB-asemasta voi jakaa sisältöä. Lisätietoja ReadySHARE-käytöstä on osoitteessa 10

13 USB-laitteen käyttäminen: Käytä Windows-järjestelmissä jotain seuraavista menetelmistä: Valitse Käynnistä > Suorita ja kirjoita valintaikkunaan \\readyshare. Valitse OK. Avaa selain ja kirjoita osoiteriville \\readyshare. Avaa Verkkoympäristö ja kirjoita osoiteriville \\readyshare. Toimi Mac-järjestelmien kanssa seuraavasti: 1. Valitse Siirry > Yhteys palvelimeen. 2. Kirjoita palvelinosoitteeksi smb://readyshare. 3. Valitse Connect (Yhdistä). Muut ominaisuudet Voit käyttää muita ominaisuuksia, kuten Live Parental Controls -lapsilukkoa, Traffic Metering -liikennemittaria, ReadyShare-palvelua ja Guest Access -vieraskäyttöä, kirjautumalla reitittimeen osoitteessa NETGEAR, Inc. Kaikki oikeudet pidätetään. Tämän julkaisun mitään osaa ei saa kopioida, lähettää, muuntaa, tallentaa tiedonhakujärjestelmään tai kääntää millekään muulle kielelle missään muodossa tai millään tavoin ilman kirjallista lupaa, jonka on myöntänyt NETGEAR, Inc. ÄLÄ pinoa laitteita tai sijoita niitä ahtaisiin tiloihin tai laatikostoihin. Varmista, että laitteen ympärillä on ainakin 5 senttiä (2 tuumaa) tilaa ilmastointia varten. Tavaramerkit NETGEAR, NETGEAR-logo ja Connect with Innovation ovat NETGEAR Inc: n ja/tai sen tytäryhtiöiden tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Tietoja voidaan muuttaa ilman erillistä ilmoitusta. Muut merkki- ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä NETGEAR, Inc. Kaikki oikeudet pidätetään. 11
