1 Powerline 500 WiFi-tukiasema XWN5001 Asennusopas

2 Tekninen tuki Kiitos, että valitsit NETGEAR tuotteen. Kun olet asentanut laitteen, rekisteröi tuotteesi laitteen pohjaan merkityn sarjanumeron avulla osoitteessa Sinun on rekisteröitävä tuote, jotta voit käyttää puhelintukipalveluamme. NETGEAR suosittelee, että rekisteröit tuotteesi NETGEAR verkkosivustolla. Puhelin (vain Yhdysvallat): NETGEAR Puhelin (muut maat): lisätietoja on osoitteessa NETGEAR suosittelee, että käytät vain virallisia NETGEAR tukipalvelluja. Tavaramerkit NETGEAR, NETGEAR logo ja Connect with Innovation ovat NETGEAR Inc:n ja/ tai sen tytäryhtiöiden tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Tietoja voidaan muuttaa ilman erillistä ilmoitusta. NETGEAR, Inc. Kaikki oikeudet pidätetään.

3 Sisällysluettelo Pakkauksen sisältö Laitteiston ominaisuudet Merkkivalojen kuvaukset Painikkeiden kuvaukset Asenna tukiasema ja surffaa verkossa WiFi:llä Asenna NETGEAR genie Yhteensopivat NETGEAR Powerline -laitteet

4 Pakkauksen sisältö XWN5001 Ethernet-kaapeli NETGEAR suosittelee, että et kytke Powerlinesovitinta suoraan jatkojohtoon. 2

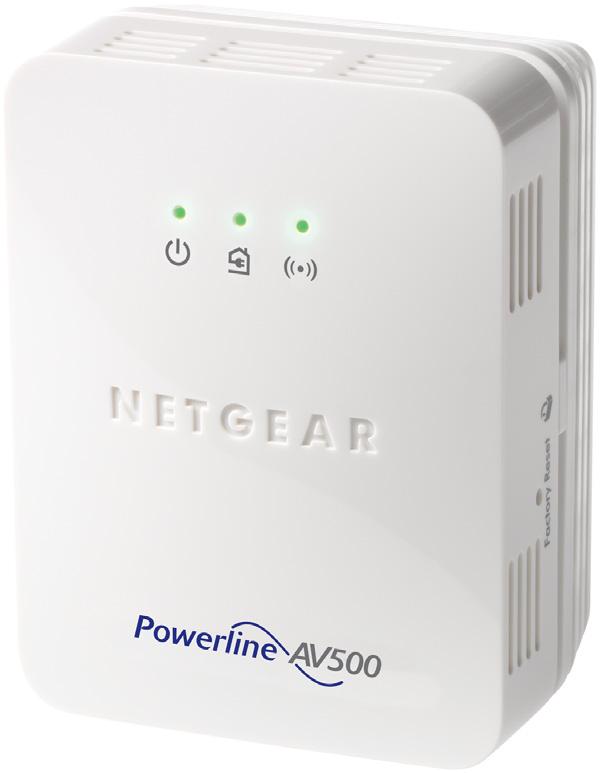

5 Laitteiston ominaisuudet Powerline 500 WiFi-tukiasema (XWN5001) Virran merkkivalo Langattoman verkon merkkivalo Powerlinemerkkivalo Suojauspainike Tehdasasetusten palautuspainike Ethernetportti Virtapainike Ethernetmerkkivalo 3

6 Merkkivalojen kuvaukset Merkkivalot kuvaavat Powerline-sovittimien tilaa. Kun liität sovittimen pistorasiaan, virran merkkivalo syttyy ja palaa vihreänä. Ethernet-merkkivalo syttyy, kun liität ainakin yhteen Ethernet-porttiin Ethernet-laitteen, johon on kytketty virta. Jos LED-merkkivalo ei pala, Ethernet-yhteyttä ei ole. Sovitin ei ole aktiivinen, kun tietoa ei ole siirretty Ethernetin kautta yli 10 minuuttiin. Sovitin siirtyy virransäästötilaan ja virran merkkivalo muuttuu oranssiksi. Powerline-merkkivalo syttyy palamaan, kun Powerline-laite havaitsee yhden tai useita yhteensopivia Powerline-laitteita. Pick A Plug -ominaisuuden avulla voit valita pistorasian, jossa on suurin siirtonopeus: - Vihreä: siirtonopeus > 80 Mbps (nopea) - Oranssi: siirtonopeus on Mbps (keskitaso) - Punainen: siirtonopeus < 50 Mbps (hidas) 4

7 Painikkeiden kuvaukset Powerline-sovittimien painikkeiden toiminta: Tehdasasetusten palautus: Käytä tehdasasetusten palautuspainiketta palauttamaan Powerline-sovittimen oletusasetukset. Paina tehdasasetusten palautuspainiketta alas kahden sekunnin ajan. Virtapainike: Käytä On/Off -painiketta kytkeäksesi laitteen virran päälle tai pois päältä. Suojauspainike: Security (Suojaus) painikkeella on kolme toimintoa: - Powerline-verkon suojaaminen. - Käytössä olevan reitittimen tai yhdyskäytävän nykyisiä asetuksia käyttävän WiFi-tukiaseman luonti XWN5001- laajentimeen. - Langattoman laitteen automaattinen liittäminen XWN5001- laajentimen WiFi-tukiasemaan. 5

8 Asenna tukiasema ja surffaa verkossa WiFi:llä 1. Powerline-verkon suojaaminen. Seuraavissa ohjeissa oletetaan, että käytössä on jo Powerlineverkko, jossa on vähintään 2 Powerline-laitetta, ja että haluat lisätä XWN5001-laajentimen verkkoon. a. Varmista, että jokaisen Powerline-laitteen virran merkkivalo palaa vihreänä. Reset Reset b. Paina käytössä olevaan Powerline-verkkoon kytketyn Powerline-laitteen Security (Suojaus) -painiketta 2 sekuntia ja vapauta painike. Virran merkkivalo vilkkuu vihreänä, kun laitteen suojausta määritetään. 6

9 c. Paina sitten kahden minuutin kuluessa XWN5001:n Security (Suojaus) -painiketta 2 sekunnin ajan ja vapauta painike. Reset Reset d. Suojauksen määritys on valmis muutaman sekunnin kuluttua. Virran merkkivalot palavat vihreänä. Powerline-laitteet pystyvät kommunikoimaan turvallisesti Powerline-verkossa. Reset Reset 7

10 2. Kytke jokin Powerline-laitteista reitittimesi tai yhdyskäytäväsi lähellä olevaan seinäpistorasiaan. Jos haluat jakaa Internet-yhteyden käytettäväksi koko asunnossa, kytke Powerline-laite Internet-yhdyskäytävääsi Ethernet-kaapelilla. Olemassa oleva Powerline-verkko Huone 1 Huone 2 Reset Reset Powerline-laite on kytketty reitittimeen tai yhdyskäytävään. 8

11 3. Kytke XWN5001 seinäpistorasiaan paikassa, jossa haluat käyttää langatonta verkkoyhteyttä. Olemassa oleva Powerline-verkko Huone 1 Huone 2 Lisää WiFi-verkon tukiasema Huone 3 Reset Reset 9

12 Huomautus: Voit liittää Ethernet-yhteyttä käyttävän laitteen, kuten pelikonsolin, digisovittimen tai Blu-ray-soittimen, Internetiin ja kotiverkkoon käyttäen XWN5001-laajentimen toista Ethernet-porttia. Tässä huoneessa on Powerline WiFitukiasema XWN

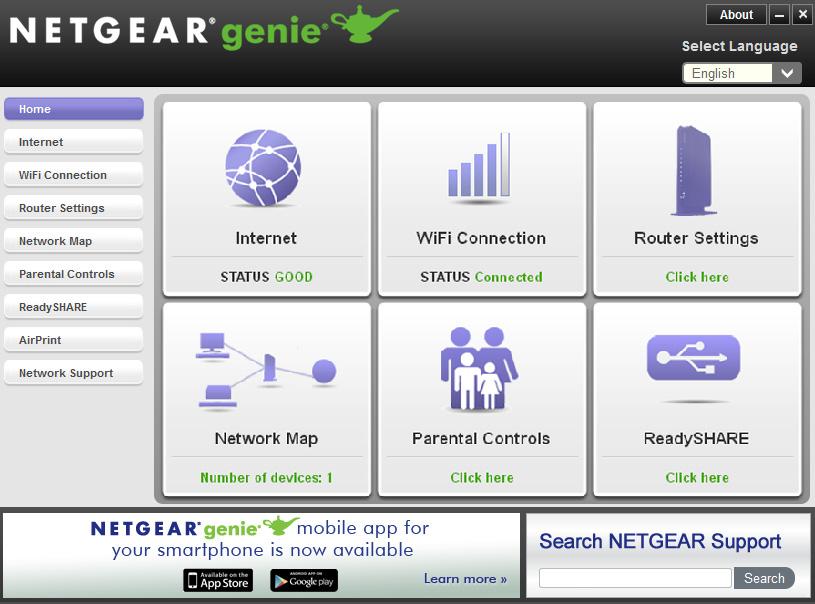

13 4. Määritä WiFi-yhteys käyttöön XWN5001-tukiasemassa. Voit määrittää WiFi-yhteyden käyttöön XWN5001-tukiasemassa kolmella eri tavalla: Vaihtoehto 1: Määrittämällä XWN5001-tukiaseman langattoman verkon asetukset manuaalisesti NETGEAR genie -sovelluksella. a. Asenna NETGEAR genie. (Katso Asenna NETGEAR genie sivu 19.) b. Kytke tietokoneesi tilapäisesti suoraan XWN5001- laajentimeen verkkokaapelilla laitteen Ethernet-portin kautta. c. Käynnistä NETGEAR genie -sovellus tietokoneessa ja valitse Network Map (Verkkokartta) tai valitse toiminto valikosta. 11

14 d. Napsauta verkkokarttanäytössä näkyvää Powerlinekuvaketta. Powerline-apuohjelma tulee näkyviin: Powerlinekuvake XWN5001- kuvake e. Napsauta Powerline-apuohjelmanäytössä olevaa XWN5001-kuvaketta hiiren kakkospainikkeella. 12

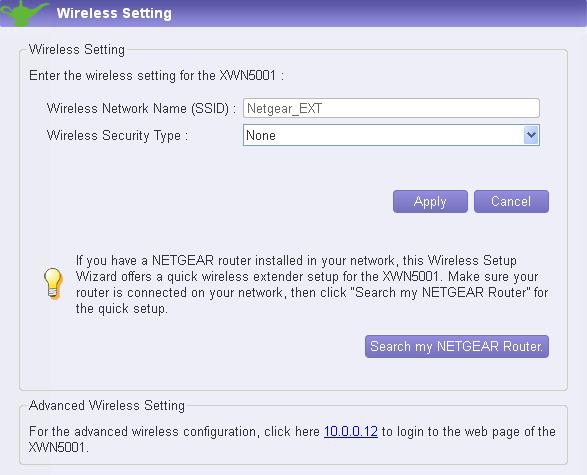

15 f. Valitse näkyviin tulevasta ponnahdusikkunasta Wireless configuration (Langattomat määritykset). g. Määritä seuraavat langattomat asetukset: Wireless Network Name (SSID) (Langattoman verkon nimi (SSID)) Wireless Security Type (Langattoman verkon suojaustyyppi) Passphrase (Salasana) 13

16 Jos haluat kloonata käytössä olevan langattoman verkon, määritä laitteeseen reitittimessä tai yhdyskäytävässä käytössä olevat asetukset. Liikkuessasi asunnossasi langaton laitteesi (kannettava tietokone, sormitietokone tai älypuhelin) vaihtaa verkkoyhteydestä (reititin tai yhteyskäytävä) toiseen (XWN5001) riippuen signaalin laadusta. Jos haluat luoda uuden langattoman verkon, määritä uudet langattoman verkon asetukset. Luomalla uuden langattoman verkon voit määrittää kotiisi toisen langattoman verkon kodin toiselle alueelle. h. Tallenna muutokset valitsemalla Apply (Ota käyttöön). i. Kun langattoman verkon asetukset on määritetty, irrota Ethernet-kaapeli XWN5001-laajentimesta. Huomautus: Voit muokata langattoman verkon lisäasetuksia napsauttamalla laitekuvaketta hiiren kakkospainikkeella ja valitsemalla muokattavan laitteen IP-osoitteen näkyviin tulevasta ponnahdusvalikosta. Käyttäjätunnus ja salasana ovat admin ja password. 14

17 Vaihtoehto 2: Määrittämällä XWN5001-tukiaseman langattoman verkon asetukset manuaalisesti verkkoselaimessa toimivan ohjatun määritystoiminnon avulla. Tee seuraavat toimet tietokoneella tai muulla langattomalla laitteella (sormitietokoneella tai älypuhelimella): a. Avaa langattomien verkkoyhteyksien hallintaohjelmisto ja muodosta yhteys XWN5001- laajentimen verkkoon. Vihje: XWN5001-laajentimen verkon oletusnimi on NETGEAR_EXT. Oletusarvoinen verkkoavain (langattoman verkon suojaussalasana) löytyy XWN5001-laajentimen takapaneelista. 15

18 b. Avaa verkkoselainikkuna samassa tietokoneessa tai langattomassa laitteessa. Ohjattu määritystoiminto tulee näkyviin selaimessa. Jos määritystoiminto ei tule näkyviin, kirjoita jompikumpi seuraavista osoitteista selaimen osoiteriville: c. Kirjaudu sisään seuraavilla käyttäjätunnuksilla: Käyttäjätunnus: admin Salasana: password Ohjattu määritystoiminto auttaa sinua määrittämään XWN5001-laajentimen langattoman verkon asetukset. 16

19 Jos haluat kloonata käytössä olevan langattoman verkon, määritä laitteeseen reitittimessä tai yhdyskäytävässä käytössä olevat asetukset. Jos haluat luoda uuden langattoman verkon, määritä uudet langattoman verkon asetukset. Luomalla uuden langattoman verkon voit määrittää kotiisi toisen langattoman verkon kodin toiselle alueelle. Kirjoita uuden langattoman verkon asetukset muistiin tähän: Langattoman verkon nimi (SSID) Verkon avain (salasana) 17

20 5. Voit nyt käyttää Internetiä kytkeytymällä XWN5001-laajentimeen langattomalla laitteella (tietokoneella, sormitietokoneella tai älypuhelimella). Vaihtoehto 1: muodosta yhteys XWN5001-tukiasemaan automaattisesti käyttäen langattoman laitteen WPSpainiketta. a. Paina XWN5001:n Security (Suojaus) -painiketta, pidä painike painettuna noin 2 sekuntia ja vapauta painike. Langattoman yhteyden merkkivalo alkaa vilkkua. b. Paina langattoman laitteen WPS-painiketta, pidä painike painettuna noin 2 sekuntia ja vapauta painike. Kun langattoman yhteyden merkkivalo ei enää vilku, langaton laite on muodostanut automaattisen yhteyden XWN5001-tukiasemaan ja voit käyttää verkkoa. Vaihtoehto 2: muodosta yhteys XWN5001-tukiasemaan manuaalisesti. Tee seuraavat toimet tietokoneella tai muulla langattomalla laitteella (sormitietokoneella tai älypuhelimella): a. Avaa langattomien verkkoyhteyksien hallintaohjelmisto. b. Muodosta yhteys langattomaan verkkoon XWN5001 (SSID). c. Kirjoita verkon avain (tunnussana). Langaton laite on nyt kytketty XWN5001-tukiasemaan ja voit käyttää verkkoa. 18

21 Asenna NETGEAR genie Lataa ja asenna NETGEAR genie -sovellus tietokoneeseen noudattamalla seuraavia ohjeita. 1. Kirjoita selaimen osoiteriville 2. Napsauta For Home (Kotiin) -painiketta. 3. Kirjoita hakuruutuun xwn Lataa tietokoneessa olevaa käyttöjärjestelmää (Windows tai Mac) vastaava NETGEAR genie -versio. 5. Käynnistä lataamasi tiedosto ja asenna NETGEAR genie noudattamalla näytössä näkyviä ohjeita. 19

22 Yhteensopivat NETGEAR Powerline - laitteet Powerline-sovittimesi voi liittää samaan Powerline-verkkoon seuraavien yhteensopivien NETGEAR-laitteiden kanssa: XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5602, XAUB2511, XAVB5004, XAVB1004, XWNB5602, XWNB5201 ja XWNB1601. Täydellinen lista HomePlug AV -sertifioiduista laitteista on osoitteessa 20
