Symbol for Windows Blisskoostaja ( Versio 2.3 )

Transkriptio

1 Handicom Symbol for Windows Blisskoostaja ( Versio 2.3 ) Handicom, 2004, Alankomaat Myynti Suomessa: Modemo

2 Contents 1. Johdanto Blisskoostajan pääikkuna Toolbar Piirtoalue Peruslementit, indikaattorit ja välimerkit Bliss -kirjasto Omat Bliss -kirjastot Luo uusi kirjasto Avaa toinen kirjasto Symbolin tuominen kirjastoon Symbolien vieminen kirjastosta Symbolin poistaminen kirjastosta Symbolien tekeminen, muokkaaminen ja tallentaminen Uuden symbolin luominen Symbolin muokkaaminen Olemassaolevan symbolin käyttäminen osana uutta symbolia Lisää symboliin liittyvää tekstiä ja numeroita Muokkaa osaa symbolista Yhdistä symboliin selite Tallenna symboli Tulosta symboli Handicom, NL Page 1

3 1.Johdanto Blisskoostajalla voit luoda ja muokata omia Blisskirjastoja ja -symboleja. Vakiokirjaston Bliss -symboleja ei voi muuttaa, mutta niitä voidaan käyttää pohjana uusien Bliss symbolien teossa. Omat Bliss kirjastot ovat kaikkien muidenkin Symbol for Windows ohjelmien käytettävissä. Asennus Asennus tapahtuu kuten muidenkin Symbol for Windows ohjelmien asennus. Kaikki ohjelmat ja kirjastot (paitsi ilmaiset kirjastot kuten Compic) käynnistyvät ja toimivat demotilassa kunnes hankit täyteen versioon oikeuttavan sarjanumeron tai suojarasian. Blisskoostajan ollessa demotilassa et voi tulostaa etkä tallentaa symboleja. Ohjelmalisenssin tai suojarasian voit hankkia ohjelmien edustajalta Modemo, puhelin , 2004 Handicom, NL Page 2

4 2.Blisskoostajan pääikkuna Blisskoostajan pääikkuna koostuu seuraavista komponenteista: Yläreunassa on sininen palkki jossa näkyy ohjelman nimi ja muutamia Windowsin vakiopainikkeita kuten Sulje ikkuna. Palkin alla on päävalikko. Päävalikon alla on Työkalupalkki. Se sisältää painikkeet tavallisimmille toiminnoille. Alaosassa on kaksi valikkolehteä. Ensimmäinen (Elementit) sisältää Bliss piirtoelementit (vasemmalla), indikaattorit (keskeltä oikealle) ja välimerkit (oikealla). Toinen valikkolehti (Symbolit) näyttää kaikki käytössä olevat aihepiireittäin ryhmiteltyinä. Keskellä kuvaruutua on piirtoalue jossa luot uuden symbolin. 2.1Toolbar Päävalikon alapuolella oleva Työkalupalkki koostuu joukosta painikkeita. Näiden avulla voidaan käyttää kaikkia tärkeimpiä toimintoja. Tilanteesta riippuen osa painikkeista voi näkyä harmaana tarkoittaen, että kyseinen toiminto ei ole juuri nyt käytettävissä. Toiminnon käyttöönotto tapahtuu klikkaamalla vastaavaa painiketta. Joillekin toiminnoille on olemassa myös näppäinoikotie. Tilanteesta riippuen osa painikkeista voi näkyä harmaana tarkoittaen, että kyseinen toiminto ei ole juuri nyt käytettävissä. Työkalupalkin painikkeiden toiminnot ovat: Tee uusi symboli. Toiminto on automaattisesti käytössä kun ohjelma käynnistyy. Muokkaa symbolia. Valitse ensin muokattava symboli. Standardisymboleja ei voi muokata! Muokkaa selitettä. Yhdistää symboliin yhden tai useamman selitteen joita muokkaat tai luot. Poista symboli. Valitse Bliss -kirjaston symboli poistaaksesi sen. Standardisymboleja ei voi poistaa! 2004 Handicom, NL Page 3

5 Nimi. Kirjoita symboliin liittyvä nimi ja/tai numero. Tulosta symboli. Tulostaa symbolin paperille. Suurenna. Suurentaa valitun muodon piirtoalueella. Toimintoa voi käyttää myös näppäimistön oikotie näppäimillä Alt E, Alt S. Pienennä. Pienentää valitun muodon piirtoalueella. Toimintoa voi käyttää myös näppäimistön oikotie näppäimillä Alt E, Alt P. Kierrä. Kiertää valittua muotoa 45 välein vastapäivään piirtoalueella. Toimintoa voi käyttää myös näppäimistön oikotie näppäimillä Alt E, Alt K. Viipaloi. Jakaa piirtoalueella olevan valitun muodon, tällöin osaa symbolin muodostavista linjaviivoista ei näytetä. Painamalla painiketta uudelleen seuraava viiva katoaa. Kun muodon muodostavat viivat ovat kadonneet yksi kerrallaan, Painamalla painiketta uudelleen alkuperäinen muoto näytetään jälleen. Saat katoamaan enintään yhden viivan kerrallaan. Toimintoa voi käyttää myös näppäimistön oikotie näppäimillä Alt E, Alt V. Poista elementti. Poistaa piirtoalueelta valitun muodon. Elementin poistuttua seuraava elementti (jos sellaista on) valitaan automaattisesti poistamista varten. Toimintoa voi käyttää myös näppäimistön <Delete>-näppäimellä. 2.2Piirtoalue Piirtoalue sijaitsee kuvaruudun keskellä. Se sisältää pisteruudukon johon symbolit sijoittuvat. Piirtoalueella voit yhdistää useita symboleja uudeksi symboliksi. Symbolin osia voidaan valita muokattavaksi (suurennos, kierto jne.) Bliss sääntöjen mukaan. 2.3Peruslementit, indikaattorit ja välimerkit Elementit -välilehti sisältää peruselementit, indikaattorit ja välimerkit. Voit valita kentän sisällön klikkaamalla kenttää tai painamalla Enter näppäintä. Valittu kentän sisältö lisätään piirtoalueelle. 2.4Bliss -kirjasto Bliss -kirjaston valikkorakenne näkyy Symbolit välilehden valitsemalla Se on alue, jossa jokaisella kentällä voi olla yksi seuraavista määrityksistä: 1. Se voi olla tyhjä. 2. Se voi sisältää Bliss -symbolin. 3. Se voi toimia linkkinä toiseen valikkoon/alihakemistoon. Alavalikon kentän erottaa tavallisesta symbolista taitetusta kulmasta ja vihreästä taustaväristä. Symboleilla ja tyhjillä kentillä ei ole taitettua kulmaa ja niiden taustaväri on valkoinen. Kun yksi valikon kentistä valitaan joko <Enter> -näppäimellä tai hiiren vasemmalla näppäimellä tapahtuu seuraavaa: tyhjä kenttä; ei mitään. kenttä jossa on symboli; symboli lisätään piirtoalueelle. kenttä jossa on linkki toiseen valikkoon; kuvaruudulla ollut valikko katoaa ja linkki tuo kuvaruudulle toisen valikon Handicom, NL Page 4

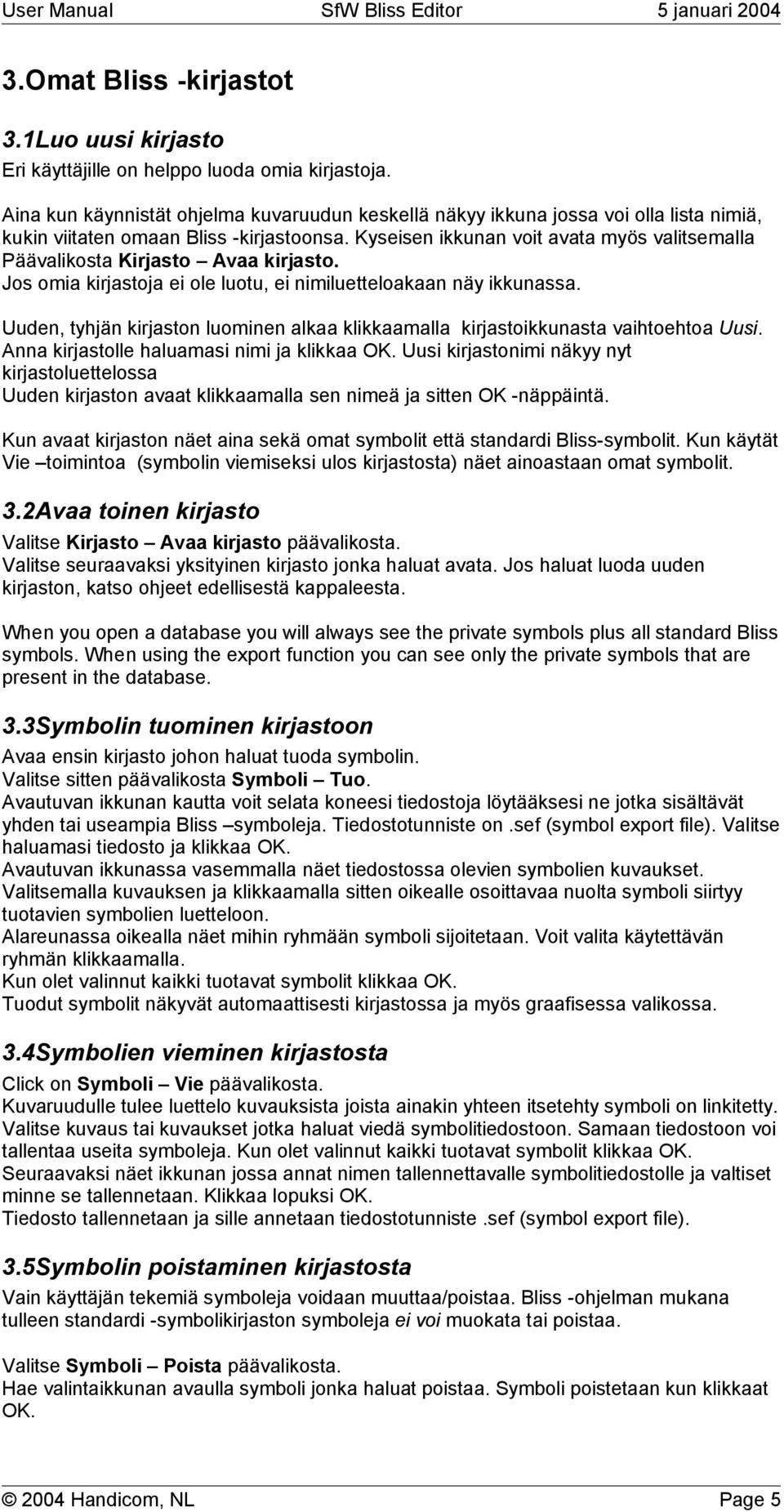

6 3.Omat Bliss -kirjastot 3.1Luo uusi kirjasto Eri käyttäjille on helppo luoda omia kirjastoja. Aina kun käynnistät ohjelma kuvaruudun keskellä näkyy ikkuna jossa voi olla lista nimiä, kukin viitaten omaan Bliss -kirjastoonsa. Kyseisen ikkunan voit avata myös valitsemalla Päävalikosta Kirjasto Avaa kirjasto. Jos omia kirjastoja ei ole luotu, ei nimiluetteloakaan näy ikkunassa. Uuden, tyhjän kirjaston luominen alkaa klikkaamalla kirjastoikkunasta vaihtoehtoa Uusi. Anna kirjastolle haluamasi nimi ja klikkaa OK. Uusi kirjastonimi näkyy nyt kirjastoluettelossa Uuden kirjaston avaat klikkaamalla sen nimeä ja sitten OK -näppäintä. Kun avaat kirjaston näet aina sekä omat symbolit että standardi Bliss-symbolit. Kun käytät Vie toimintoa (symbolin viemiseksi ulos kirjastosta) näet ainoastaan omat symbolit. 3.2Avaa toinen kirjasto Valitse Kirjasto Avaa kirjasto päävalikosta. Valitse seuraavaksi yksityinen kirjasto jonka haluat avata. Jos haluat luoda uuden kirjaston, katso ohjeet edellisestä kappaleesta. When you open a database you will always see the private symbols plus all standard Bliss symbols. When using the export function you can see only the private symbols that are present in the database. 3.3Symbolin tuominen kirjastoon Avaa ensin kirjasto johon haluat tuoda symbolin. Valitse sitten päävalikosta Symboli Tuo. Avautuvan ikkunan kautta voit selata koneesi tiedostoja löytääksesi ne jotka sisältävät yhden tai useampia Bliss symboleja. Tiedostotunniste on.sef (symbol export file). Valitse haluamasi tiedosto ja klikkaa OK. Avautuvan ikkunassa vasemmalla näet tiedostossa olevien symbolien kuvaukset. Valitsemalla kuvauksen ja klikkaamalla sitten oikealle osoittavaa nuolta symboli siirtyy tuotavien symbolien luetteloon. Alareunassa oikealla näet mihin ryhmään symboli sijoitetaan. Voit valita käytettävän ryhmän klikkaamalla. Kun olet valinnut kaikki tuotavat symbolit klikkaa OK. Tuodut symbolit näkyvät automaattisesti kirjastossa ja myös graafisessa valikossa. 3.4Symbolien vieminen kirjastosta Click on Symboli Vie päävalikosta. Kuvaruudulle tulee luettelo kuvauksista joista ainakin yhteen itsetehty symboli on linkitetty. Valitse kuvaus tai kuvaukset jotka haluat viedä symbolitiedostoon. Samaan tiedostoon voi tallentaa useita symboleja. Kun olet valinnut kaikki tuotavat symbolit klikkaa OK. Seuraavaksi näet ikkunan jossa annat nimen tallennettavalle symbolitiedostolle ja valtiset minne se tallennetaan. Klikkaa lopuksi OK. Tiedosto tallennetaan ja sille annetaan tiedostotunniste.sef (symbol export file). 3.5Symbolin poistaminen kirjastosta Vain käyttäjän tekemiä symboleja voidaan muuttaa/poistaa. Bliss -ohjelman mukana tulleen standardi -symbolikirjaston symboleja ei voi muokata tai poistaa. Valitse Symboli Poista päävalikosta. Hae valintaikkunan avaulla symboli jonka haluat poistaa. Symboli poistetaan kun klikkaat OK Handicom, NL Page 5

7 4.Symbolien tekeminen, muokkaaminen ja tallentaminen 4.1Uuden symbolin luominen Toiminto on automaattisesti käytössä ohjelman käynnistyttyä. Sillä voi tehdä uusia symboleja olemassaolevista symboleista ja/tai elementeistä. Symbolin piirtäminen piirtoalueelle tehdään käyttäen valkeaa taustaa merkiksi siitä että teet uutta symbolia. Kun valitset Luo uusi symboli, kuvaruudulla on tyhjä piirtoalue ilman mitään selitteitä. Valitsemalla Tyhjennä piirtoalue voit säilyttää mahdolliset selitteet ja ainoastaan tyhjentää piirtoalueen elementeistä ja symboleista. 4.2Symbolin muokkaaminen Vain käyttäjän tekemiä symboleja voi muokata. Bliss -ohjelman mukana tulleen standardi -symbolikirjaston symboleja ei voi muokata. Valitse Symboli Muokkaa päävalikosta. Symbolin valintaikkunasta voit nyt heka muokattavan symbolin. Tehtyäsi valinnan klikkaa OK. Symbolin piirtäminen piirtoalueelle tehdään käyttäen keltaista taustaa merkiksi siitä että muokkaat olemassaolevaa symbolia.. 4.3Olemassaolevan symbolin käyttäminen osana uutta symbolia Voit käyttää olemassaolevaa symbolia pohjana kun luot uutta symbolia. Valitse haluamasi symboli graafisesta valikosta ja sijoita se. Jos käytät kokonaista olemassaolevaa symbolia osana uutta symbolia, olemassaolevan symbolin muuttaminen päivittää automaattisesti vastaavat muutosket uuteen symboliin. Näin ei tapahdu jos rakennat symbolin piirtoelementeistä. Jos et löydä symbolia graafisesta valikosta, aloita kirjoittamaan symbolin nimeä. Valintaikkuna avautuu ja voit hakea symbolia sen nimen perusteella. 4.4Lisää symboliin liittyvää tekstiä ja numeroita Klikkaa työkalupalkin painiketta lisää teksti. Kirjoita haluamasi teksti ja/tai numerot. Klikkaa OK. Kirjoittamasi merkit ja numerot ilmestyvät erillisinä elementteinä. 4.5Muokkaa osaa symbolista Valitse ensin osa symbolista klikkaamalla haluttua aluetta. Jos ymboli tai elementti on jo valittuna voit Siirtyä seuraavaan symboliin tai elementtiin välilyöntinäppäimellä. Pitää <Ctrl> -näppäintä pohjassa ja käyttää yhtä nuolinäppäimistä. Uusi elementti tai symboli jonka lisäät piirtoalueelle on automaattisesti valittuna. Valittuna oleva elementti tai symboli näkyy piirtoalueella punaisena, muut elementit ovat väriltään mustia. Valittuna olevaa elementtiä tai symbolia voi muokata usein eri tavoin. Voit: Siirtää sitä käyttämällä nuolinäppäimiä tai hiirtä. Suurentaa sitä klikkaamalla Työkalupalkin painiketta Suurenna. Pienentää sitä klikkaamalla Työkalupalkin painiketta Pienennä. Kiertää sitä näppäinkomennoilla Alt-E, Alt-K tai klikkaamalla Työkalupalkin painiketta Kierrä Handicom, NL Page 6

8 Viipaloida sitä leikkamalla yhden viivoista klikkaamalla Työkalupalkin painiketta Viipaloi tai näppäinkomennoilla Alt-E, Alt-V. Poistaa sen <Delete> -näppäimellä tai klikkaamalla Työkalupalkin painiketta Poista. Mitä voit tehdä riippuu myös valitusta elementistä. Numeroita ja kirjaimia ei voi suurentaa taia pienentää, kiertää tai viipaloida. Muilla elementeillä on maksimi- ja minimikoot. 4.6Yhdistä symboliin selite Ennen kuin voit tallentaa symbolin siihen pitää liittää ainakin yksi selite. Standardi symbolin selitettä ei voi muuttaa mutta siihen voidaan lisätä uusia selitteitä. Klikkaa Työkalupalkin painiketta Muokkaa selitettä. (Tee sama jos haluat poistaa selityksen.) Näet seuraavaksi symboliin liittyvien selitteiden luettelon. Oikealla näet kaksi painiketta: Lisää selite ja Poista selite. Kun klikkaat painiketta Lisää selite, symbolin valintaikkunaa vastaava ikkuna avautuu. Erona on, että et voi valit asymbolia, ainoastaan selitteen. Valitse selite ( käsite ) ja klikkaa OK. Poistaaksesi selitteen valitse ensin poistettava selite luettelosta ja klikkaa sitten painiketta Poista selite. Klikkaa lopuksi OK sulkeaksesi ikkunan. 4.7Tallenna symboli Klikkaa Työkalupalkin painiketta Tallenna tallentaaksesi piirtoalueella olevan symbolin Bliss kirjastoon. Tallennuksen jälkeen symboli ilmestyy automaattisesti graafiseen valikkoon ja myös symbolien valintaikkunaan. Sen sijainti riippuu selitteestä/selitteistä jotka yhdistit symboliin. Muokkasitko olemassaolevaa symbolia? Siinä tapauksessa ohjelma kysyy korvataanko vanha symboli uudella. Jos vastaat kyllä, vanha symboli poistetaan ja uusi symboli korvaa sen. Jos vastaat ei, sinulta kysytään haluatko tallentaa uuden symbolin vanhan symbolin synonyymina. Tämä on tärkeää jos uudella ja vanhalla symbolilla on samat merkitykset. Jos vastaat kyllä, ja symboleilla on samat merkitykset, uusi symboli sijoitetaan heti vanhan jälkeen graafisessa valikossa ja symbolin valintaikkunassa. Jos vastaat ei, ohjelma siirtyy takaisin pääikkunaan missä voit liittää symboliin toisen selitteen. 4.8Tulosta symboli Blisskoostajalla voi myös tulostaa piirtoalueelle tehdyn symbolin Kun olet klikannut tulostimen painiketta voit valita symbolin korkeuden välillä 2-20 cm. Tulostimen asetuksia voit muuttaa normaalisti päävalikon komennoilla Tiedosto Tulosta: käytettävä tulostin, paperikoko, kopioiden lukumäärä ja onko tulostus pysty- vaiko vaakasuuntaan Handicom, NL Page 7
