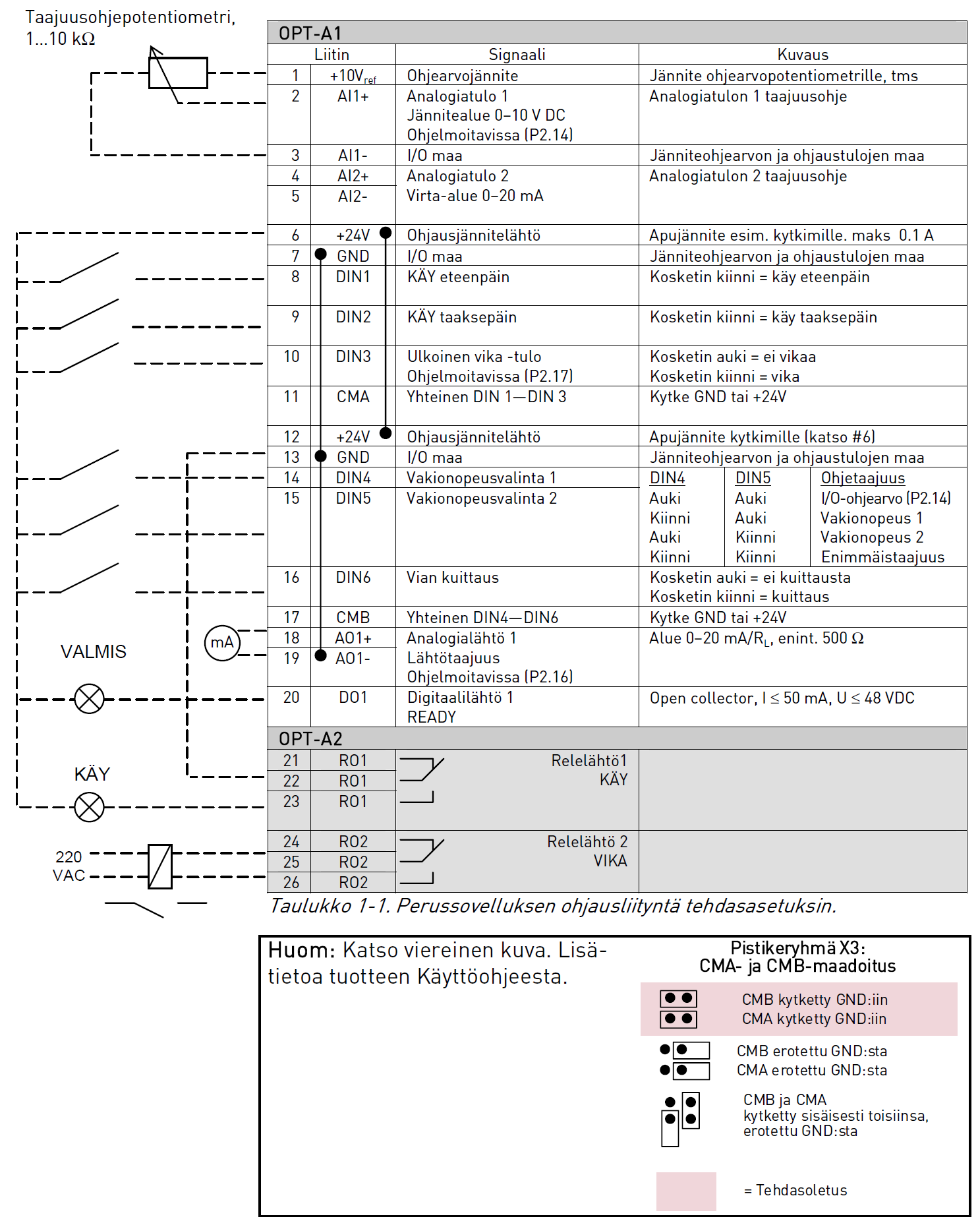

2 LIITE 2: 1 Vacn perussvelluksen hjausliitynnät (Vacn NX taajuusmuuttajat svelluspas, 13)

3 LIITE 3: 1 Tyypillisen kneen lhkkaavi (SFS-EN , 18)

4 LIITE 1: 1 (1) Aistinvaraisen tarkastaminen SFS :2007 a) sähköiskulta sujaukseen käytetyt menetelmät b) palsujuksien käyttö ja muut paln leviämisen estämiseksi ja lämpövaikutuksilta sujaamiseksi tehdyt timenpiteet c) jhtimien valinta kurmitettavuuden, sallitun jännitteenaleneman ja häiriösujauksen kannalta d) suja- ja valvntalaitteiden valinta ja asettelu e) ertus- ja kytkentälaitteiden valinta ja ikea sijitus f) sähkölaitteiden ja sujausmenetelmien valinta ulkisten tekijöiden vaikutuksen mukaan g) nlla- ja sujajhtimien tunnukset h) yksivaiheisten kytkinlaitteiden kytkentä äärijhtimiin i) piirustusten, varituskilpien tai vastaavien tietjen lemassal j) virtapiirien, varkkeiden, kytkimien, liittimien yms. tunnistettavuus k) jhtimien liitsten spivuus l) sujajhtimien, mukaan luettuna sujaavien ptentiaalintasausjhtimien ja lisäptentiaalintasausjhtimien lemassa l ja spivuus m) sähkölaitteistn käytön, tunnistamisen ja hulln vaatima tila Tarkastukseen pitää sisältyä kaikki erikistiljen ja -asennusten erityisvaatimukset. (SFS , 355)

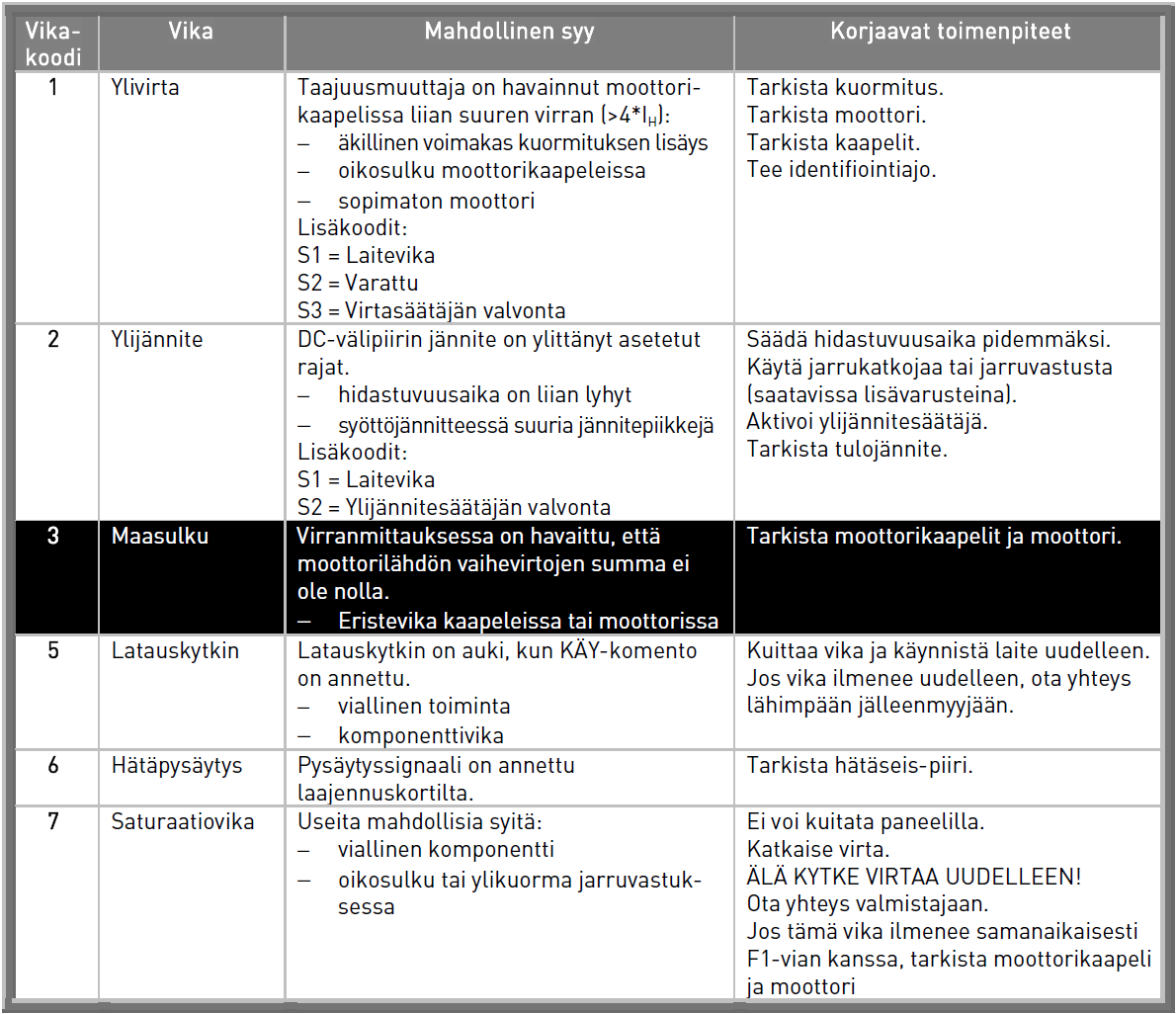

10 Vikakdit ja krjaavat timenpiteet LIITE 1: 1 (4)

11 LIITE 1: 2 (4)

12 LIITE 1: 3 (4)

13 (Vacn NX taajuusmuuttajat svelluspas, 220) LIITE 1: 4 (4)

14 Esimerkkejä vaarista, vaaratilanteista ja vaarallisista tapahtumista LIITE 1: 1 (3)

15 LIITE 1: 2 (3)

16 (SFS-EN ISO , 108) LIITE 1: 3 (3)

17 LIITE 8: 1 (1) Myfrd Super 7 -srvin Käyttöhje Käyttööntt Tarkasta hihnan paikka (1-4) vaihteistssa Aseta pääkytkin S1 asentn 1 keskuksesta CC1 Aseta turvakytkin Q1 asentn ON Laske lastunsuja ala-asentn Nllaa vikatila painamalla RESET hjauspaneelista OP1 srvin käyttö Käynnistä srvi eteen/taakse painamalla KÄYNTI ETEEN/ KÄYNTI TAAKSE -painiketta Säädä srvin npeutta vääntämällä NOPEUSOHJE ptentimetriä Pysäytä srvi painamalla STOP painiketta npeuden säätö Lue mttrin pyörimisnpeus keskuksen CC1 näytöstä ja käytä muuntkerrinta tauluksta1. Muuntkerrin riippuu käytettävästä hihnapaikasta 1-4, hihnajärjestys vasemmalta ikealle 4, 3, 2, 1. HUOM! Hihnan paikkaa vaihdettaessa asetettava turvakytkin Q1 asentn OFF. TAULUKKO 1 Suhdeluvut hihnanpaikille Hihnan paikka Suhdeluku 0,5 0,7 1 1,4 Esim. Mttrin pyörimisnpeus 700rpm, hihnanpaikka 4 karan pyörimisnpeus n.0,5 x 700rpm = 350rpm. vikatila Vikatila aiheutuu nstamalla lastunsuja yläasentn, tai kääntämällä turvakytkin Q1 asentn OFF. Vikatila luettavissa keskuksen CC1 näytöstä. Vikatila kuitataan painamalla RESET hjauspaneelista OP1.

LIITE 9: 1 (2) Taajuusmuuttajan EMC-sujaus Tapaus jssa yksi mttri ja yksi kaapeliyhteys Vacn-taajuusmuuttajien EMC-lukittelu Vacnin EMC-lukka C (NX_5, FR4 FR6, ktelintilukka IP54): Tähän lukkaan

18 LIITE 9: 1 (2) Taajuusmuuttajan EMC-sujaus Tapaus jssa yksi mttri ja yksi kaapeliyhteys Vacn-taajuusmuuttajien EMC-lukittelu Vacnin EMC-lukka C (NX_5, FR4 FR6, ktelintilukka IP54): Tähän lukkaan kuuluvat taajuusmuuttajat vat tutestandardin EN (2004) lukan C1 mukaisia. Lukka C1 n EMC-minaisuuksiltaan paras, ja se sisältää taajuusmuuttajia, jiden nimellisjännite n pienempi kuin V ja jtka n tarkitettu käytettäviksi ensimmäisessä ympäristössä. HUOMAUTUS: Js taajuusmuuttajan ktelintilukka n IP21, lukan C vaatimukset tteutuvat vain jhtuvien häiriöpäästöjen salta. Vacnin EMC-lukka H (NX_5, FR4 FR9 ja NX_2, FR4 FR9): Tähän lukkaan kuuluvat taajuusmuuttajat vat tutestandardin EN (2004) lukan C2 mukaisia. Lukka C2 sisältää kiinteästi asennettavia taajuusmuuttajia, jiden nimellisjännite n pienempi kuin V. Lukan H taajuusmuuttajia vi käyttää ensimmäisessä ja tisessa ympäristössä. Vacnin EMC-lukka L (ktelintilukat IP21 ja IP54: NX_5 FR10 ja suuremmat, NX_6 FR6 ja suuremmat): Tähän lukkaan kuuluvat taajuusmuuttajat vat tutestandardin EN (2004) lukan C3 mukaisia. Lukka C3 sisältää taajuusmuuttajia, jiden nimellisjännite n pienempi kuin V ja jtka n tarkitettu vain tiseen ympäristöön. Vacnin EMC-lukka T Tämän lukan taajuusmuuttajat vat tutestandardin EN (2004) mukaisia, js ne n tarkitettu ITjärjestelmiin. IT-järjestelmissä verkt n ertettu maasta tai kytketty maahan suuren impedanssin välityksellä vutvirran rajittamiseksi. HUOMAUTUS: js taajuusmuuttajia käytetään muissa verkissa, EMCvaatimukset eivät tteudu.

19 LIITE 9: 2 (2) Vacnin EMC-lukka N: Tämän lukan taajuusmuuttajissa ei le EMC-häiriöpäästösujausta. Nämä taajuusmuuttajat asennetaan suljettuun kaappiin. HUOMAUTUS: EMC-häiriöpäästövaatimuksien täyttämiseksi tarvitaan yleensä ulkinen EMC-sudatin. Tutestandardin EN (2004) ympäristöjen määritelmät Ensimmäinen ympäristö: Ympäristö, jhn sisältyvät asuintilat. Lisäksi se sisältää laitkset, jtka n kytketty ilman välimuuntajia asuintilille tarkitettuun pienjänniteverkkn. HUOMAUTUS: esimerkkejä ensimmäiseen ympäristöön kuuluvista tilista vat maktitalt, asunnt sekä asuinrakennuksissa levat liiketilat tai timistt. Tinen ympäristö: Ympäristö, jka sisältää kaikki laitkset, jita ei le kytketty suraan asumuksille tarkitettuun pienjänniteverkkn. HUOMAUTUS: esimerkkejä tisesta ympäristöstä vat tellisuusalueet sekä minkä tahansa masta muuntajasta sähkönsä saavan rakennuksen tekniset alueet. Vacn NX taajuusmuuttajat käyttöhje, 44)

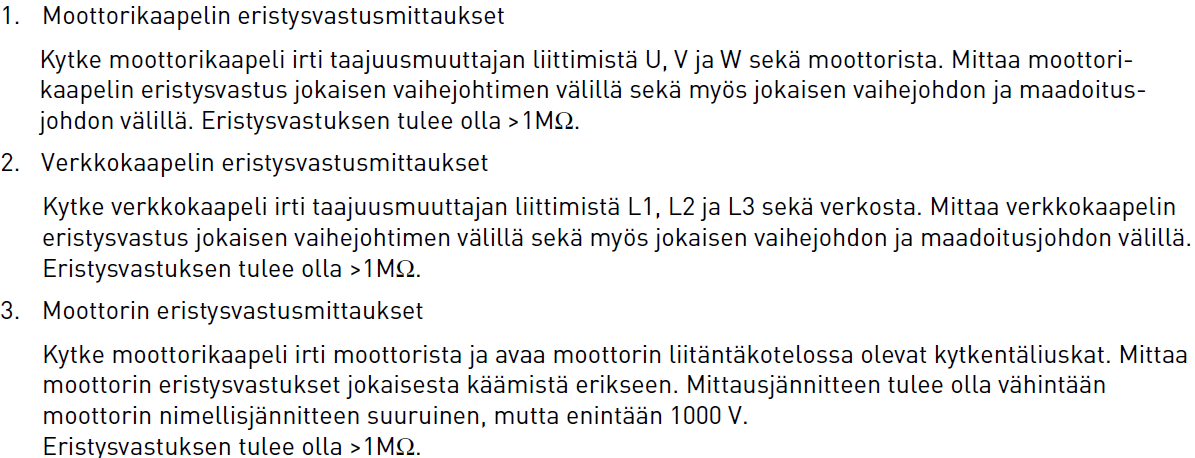

20 LIITE 10: 1 (1) Vacnin hjeet kaapelinnin ja mttrin eristysvastusmittauksiin Vacn NX taajuusmuuttajat käyttöhje, 65)
