1 Viemäreiden ja vesijohtojen pinnoitusmenetelmät 1/21 Leo Ruuskanen

2 Palvelujen saatavuus Suomessa /21 Kunnallisten vesijohtojen saneerauspalveluja on ollut saatavilla jo vuodesta 1992 alkaen. Palveluntuottajat ja markkinoille tulo, esim.: Yritys Tekniikka Aloitus Aarsleff Oy sujutus/pakkosujutus 1992 sementtilaastivuoraus NRG, Nordic renovation Group sujutus/pakkosujutus 1994 Asuinrakennusten vesijohtojen pinnoitustekniikat ovat tulleet Suomeen Euroopasta ja Kanadasta laajemmin vuonna Sitä ennen pinnoituksia on käytetty teollisuudessa. Palveluntuottajat 2013 ja markkinoille tulo esim.: Yritys Tuotenimi Aloitus Poxytec Oy LSE-SYSTEMS 2005 Pipeliner systems Oy DonPro 2006 ADF Nordic Oy epipe 2009 Vesijohtojen sujutus Poxytec Oy Wavin Neofit 2011

3 Vesijohtojen pinnoitukset 3/21 Suomessa vesijohtojen sisäpuoliset pinnoitukset ovat alkaneet asuinkiinteistöissä vuodesta Pääkaupunkiseudulla vaaditaan rakennuslupa (lisäehtoja valvontamenettelystä ja raportoinnista). Työkohteet ovat lisääntyneet hitaasti. Isännöintiliiton Putkistobarometri 2013 tutkimuksen mukaan niiden markkinaosuutta ei vielä pidetä merkittävänä, pääkaupunkiseudulla n. 2 % ( ) putkiremonteissa. Pinnoitteet ovat epoksihartsipohjaisia. Työmenetelmät poikkeavat vain vähän toisistaan. Työvaiheet ovat, esim.: - kohteen alkuselvitykset, tiedottaminen, valmistelut ja suojaukset - uusittavien osuuksien purku ja asbestipurku - vanhojen putkien kuivaus ja puhdistus - uusien osuuksien asennus - mahdollisten havaittujen vikojen korjaukset - pinnoitus, oman työn tarkastukset, painekokeet, huuhtelut, kalusteiden kytkennät ja säädöt - käyttöönotto, työn dokumentointi ja luovutus.

4 Vesijohtopinnoitukset ovat haasteellisia suunnittelijalle 4/21 Kuntotutkimuksilla on selvitettävä verkoston tämänhetkinen kunto ja jäljellä oleva käyttöikä. Tarvittavin tutkimuksin/kuvauksin varmistetaan liitosten kunto ja paikallistetaan mahdolliset asennusvirheet. Pinnoitukset eivät vahvista haurastuneita liitoksia. On laadittava: - rakennusluvan mukaiset suunnitelmapiirustukset ja muut urakka-asiakirjat - urakkasopimukset - valvontasuunnitelma ja valvontasopimus. Lisätietoja selvityksestä: Vesijohtojen saneerauspinnoitus, Vesi-Instituutti WANDER, joka on julkaistu (jatkotutkimusta suositellaan). Käytöstä poistettuja putkihaaroja on tulpattu seinärakenteen sisälle

5 Vesijohtopinnoitukset ovat haasteellisia myös tekijöille 5/21 Vanhoissa taloissa on tehty käyttöiän aikana muutoksia, joita ei ole dokumentoitu. Tästä johtuen hukkahaarojen löytäminen ennakolta on lähes mahdotonta. Hukkahaarat pitää poistaa pystylinjaan asti ja tulpata. Tästä aiheutuu työaukkoja rakenteisiin. Riskinä on silloin se, että tehtyjä remontteja voidaan menettää. Perinteinen LVV-kuntotutkimus ei selvitä saneerauskelpoisuutta uusilla menetelmillä. Tunnetaanko lähtötilanne? Onko siitä vertailutietoja, kun työ on valmis? Esim.: Odotusajat, lämpötilat ja säätöarvot. Käyttöikätavoite vuotta. Takuu 2v tai 5v. Vakuutusyhtiöiden kanta on epäilevä. 1. Väärin tehty puristusliitos voi vaurioittaa pinnoitetta. 2. Valumat ovat mahdollisia. 1 2

6 Työn aikana voi löytyä ongelmia 6/21 Haurastuneet liitokset, pitämättömät sulut ja vauriot on korjattava ensin. Kuvaus ja vaurioiden tai viallisten liitosten paikannus on tehtävä puhdistuksen jälkeen. Vanhojen putkien koot voivat olla poikkeavia, joten saneerausliitososien sopivuus on selvitettävä. Työmaalla olevan kuvauskaluston on oltava riittävä. Kuituoptiikan on ulotuttava min. 6 m. Pienetkin haarat on voitava tarkistaa. Niissä olevat T-haarat ja jyrkät mutkat voivat olla ahtaita.

7 Valvonnan laatu 7/21 Viranomaisvalvonta ja käytännöt vaihtelevat. Urakkasopimukset on oltava kunnossa. Menetelmä koskevat laatujärjestelmät ja sertifioinnit on tunnettava. Työmaavalvonta on tärkeää. Tilaajien on oltava tarkkana kilpailuttaessaan, sillä uusia menetelmiä tuntevien valvojien ja urakoitsijoiden työntekijöiden koulutus ja kokemus vaihtelee. Työmaavalvonnan vaiheita ovat: - viranomaistarkastukset ja työmaakokoukset (pöytäkirjat) - kalusteasennukset - painekokeet (mittauspöytäkirjat) - kuvanauhojen katselu puhdistuksesta ja pinnoituksesta (pistokokeet) - verkoston huuhtelun valvonta - vesinäytteet (mitä mitataan? kuinka Bisfenoli A (BPA) ja ftalaatit?) - asukaspalautteet - luovutusasiakirjat/luovutuskansion tarkastaminen - vastaanotto-, jälki- ja takuutarkastukset Myöhemmin on otettava lupaehtojen mukaiset vuosittaiset vesinäytteet ja toimitettava raportit viranomaiselle (käytäntönä Helsingissä).

8 VESINÄYTTEEN TESTAUSSELOSTE 8/21

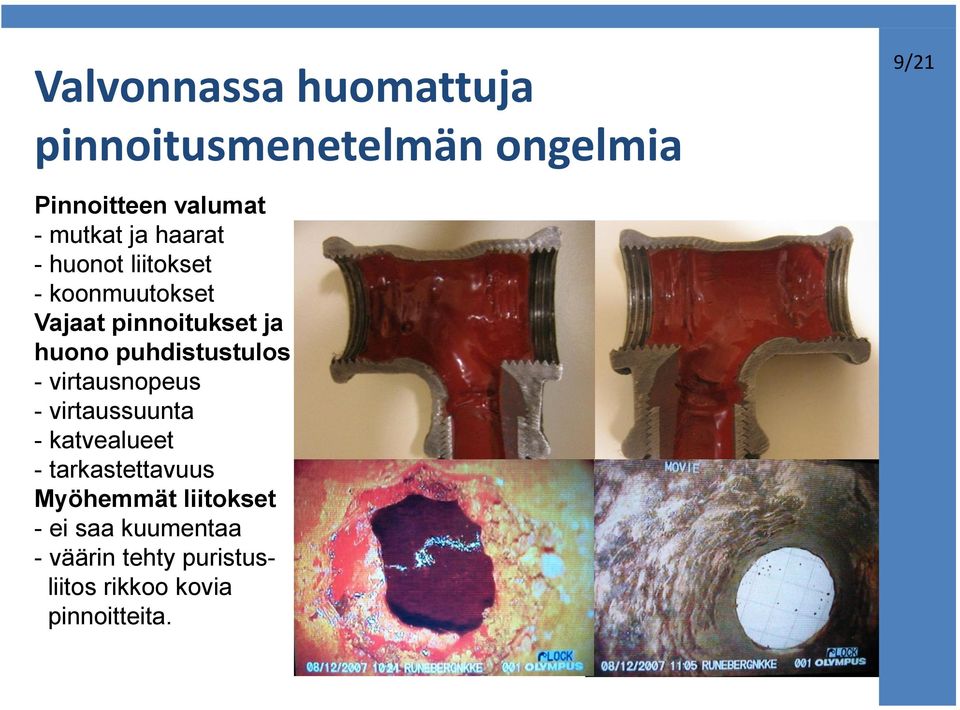

9 Valvonnassa huomattuja pinnoitusmenetelmän ongelmia 9/21 Pinnoitteen valumat - mutkat ja haarat - huonot liitokset - koonmuutokset Vajaat pinnoitukset ja huono puhdistustulos - virtausnopeus - virtaussuunta - katvealueet - tarkastettavuus Myöhemmät liitokset - ei saa kuumentaa - väärin tehty puristusliitos rikkoo kovia pinnoitteita.

10 Tonttivesijohdot 10/21 Uusiminen: pitkäsujutus, pakkosujutus, staattinen pakkosujutus, halkaiseva pakkosujutus, kuristussujutus, Pinnoitus: sementtilaastivuoraus, epoksipinnoitus,

11 Viemärit 11/21 Lähtökohtana viemäreiden korjaussuunnittelulle ovat ikä, kuntotutkimukset ja toiminnallisuuden kuvaukset. Korjaustarpeen voi aiheuttaa viemärin tukkeutuminen, vaurioituminen tai vesivahinko. Vikahistoriatiedot kannattaa kysellä. Ensin on selvitettävä soveltuvatko viemärit sisäpuolisesti saneerattaviksi. Uusiminen on vasta seuraava vaihtoehto. Sisäpuolisia saneeraustekniikoita käytettäessä suunnittelun voi käynnistää vanhoilla viemäripiirustuksilla. Tarvittaessa viemäri paikannetaan ja laaditaan uusi piirustus. Laaditaan työselitykset, urakkarajaliite ja turvallisuusselvitys ja tehdään rakennusvalvonnan edellyttämät lupakuvat. Suunnitelmissa on hyvä esittää myös putkistojen läpivientien ja lattiakaivojen saneerauksen detaljipiirustukset. Määritellään korjauksen laajuus. Urakkarajat merkitään selkeästi piirustuksiin. Laajemmat uusimiset esitetään yleensä putkiurakkaan kuuluvina (rakennusluvan alaiset työt).

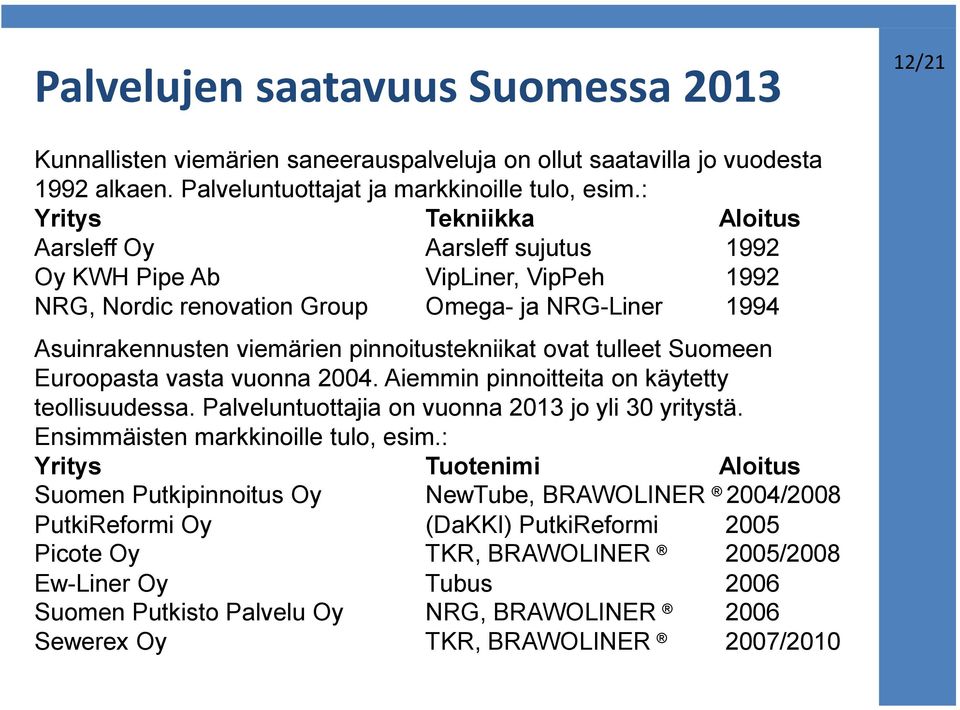

12 Palvelujen saatavuus Suomessa /21 Kunnallisten viemärien saneerauspalveluja on ollut saatavilla jo vuodesta 1992 alkaen. Palveluntuottajat ja markkinoille tulo, esim.: Yritys Tekniikka Aloitus Aarsleff Oy Aarsleff sujutus 1992 Oy KWH Pipe Ab VipLiner, VipPeh 1992 NRG, Nordic renovation Group Omega- ja NRG-Liner 1994 Asuinrakennusten viemärien pinnoitustekniikat ovat tulleet Suomeen Euroopasta vasta vuonna Aiemmin pinnoitteita on käytetty teollisuudessa. Palveluntuottajia on vuonna 2013 jo yli 30 yritystä. Ensimmäisten markkinoille tulo, esim.: Yritys Tuotenimi Aloitus Suomen Putkipinnoitus Oy NewTube, BRAWOLINER 2004/2008 PutkiReformi Oy (DaKKI) PutkiReformi 2005 Picote Oy TKR, BRAWOLINER 2005/2008 Ew-Liner Oy Tubus 2006 Suomen Putkisto Palvelu Oy NRG, BRAWOLINER 2006 Sewerex Oy TKR, BRAWOLINER 2007/2010

13 Viemäreiden pinnoitukset ja sukitukset Sujutustekniikat muotoputkella, pätkäsujutuksena, pitkäsujutuksina sukkasujutuksina - menetelmiä on paljon. Asuintalojen viemäreiden saneeraustekniikat ovat kehittyneet voimakkaasti. Vaikka alalle on tullut lisää erilaisia menetelmiä, ovat ensimmäiset niistä jo poistuneet tai poistumassa markkinoilta. Käyttökelpoisiksi havaittuja menetelmiä on jo useamman urakoitsijan valikoimassa, esimerkiksi kotimainen TKR-pinnoite ja saksalainen Brawoliner- tai Trelleborg sukitussukka, joita Suomessa käyttävät jo monet urakoitsijat. Markkinaosuus jo n. 22 %, aiemmin n. 14% urakoista. Pohjaviemäreiden sujutuksissa vastaavat nyt 32 % ja aiemmin 19 %. Periaatteessa työmenetelmät ovat samanlaisia. Tarkempaa tietoa saa valmistajalta tai urakoitsijalta. Työn kulku on yleensä seuraava: - kohteen alkuselvitykset ja valmistelut (info, katselmukset, suojaukset, kuvaukset) - uusittavien osuuksien purku, ohipumppaukset ja kalusteiden irrotukset - kuivaus ja puhdistusrassaus ja pesu, puhdistustuloksen kuvaus ja tallennus - mahdollisten vikojen korjaukset - pinnoitus/sukitus, oman työn tarkastus, lopputuloksen kuvaus ja tallennus - kalusteiden asennukset, ohipumppausten purku ja viemäreiden käyttöönotto - työn dokumentointi ja luovutus. 13/21

14 Suunnittelun perusteita 14/21 Voidaan suunnitella vanhojen vesi- ja viemärijohtopiirustusten perusteella. Usein tarvitaan lisäsuunnittelua, kuten detaljipiirustuksia ja muutoskuvia. Muutosten laajuus voi johtaa rakennusluvan vaativiin töihin. Viemäreiden toiminnallinen kuvaus ei aina riitä. Usein tarvitaan koepalojen ottamista ja koerassauksia. Vikojen, kuten vajoaman, kohouman tai padotuksen sijainti, laajuus ja syy on selvitettävä. Vikahistoriaan tutustuminen on tärkeää. Uusiminen voi joissakin kohdin olla edullisempaa. Esim. kellarin näkyvillä olevien viemäreiden uusiminen tai tonttiviemärin uusiminen, jos tonttivesijohto uusitaan (kulkevat yleensä samassa kaivannossa). Onko tutkittu viemäreiden kuntoa asunnoissa? Onko materiaalitutkimuksia tehty? Onko seuraava korjausvaihe sovittu? Esim. kylpyhuonekorjaukset. Voi vaikuttaa urakkarajoihin.

15 Vaihtoehtoja on 15/21 Tutkimistamme (yli 250) asuinkerrostaloista vain pieni osa on viemäreiden osalta ollut saneerauskelvottomia näillä uusilla menetelmillä! Enemmän vaikuttaa tilaajan tahtotila halutaanko näitä menetelmiä käyttää. Uusiminen on aina mahdollista, ja joissakin tapauksissa ainoa mahdollisuus. Esim. viemärit eivät kestä puhdistamista, vaurio on vakava tai laaja-alainen. Sukitus ja sujutus ovat mahdollista tehdä tietyin edellytyksin huonokuntoisillekin putkille. Puhdistusvaiheen vesivahinkoriski on huomioitava jo suunnittelussa, jolloin valitaan oikea menetelmä ja työtapa. Viemäreiden sisäpuolinen saneeraus vaatii riittävän hyväkuntoiset putket. Pienet vauriot voidaan useimmiten korjata sisäpuolisesti paikkaamalla ennen sukitusta tai pinnoitusta. Tarvittaessa tehdään korjaamista varten työaukko.

16 Pinnoitusten, sukitusten ja sujutusten ongelmia 16/21 Käsityön lopputulos riippuu tekijän kädentaidosta. Tekijöiden taso vaihtelee. Sukituksella ja sujutuksella päästään yleensä parempaan pinnan laatuun. Haasteellisimpia ovat liitosten ja haarojen teot sekä eri materiaalien yhteensopivuus. Puhdistustulos vaikuttaa lopputuloksen laatuun. On valvottava, että riittävä puhtausaste saavutetaan. Ohuet pinnoitteet ja kovat pinnoitteet tulevat poistumaan. Materiaalilta vaaditaan elastisuutta, jotta se kestää lämpöliikkeet ja riittävää lujuutta kestämään käyttöolosuhteiden aiheuttamaa kuormitusta. Asennushetken lämpötilan vaikutus on huomioitava. Valvonnan menetelmät ja vaatimukset eivät vielä ole yhtenevät koko Suomessa.

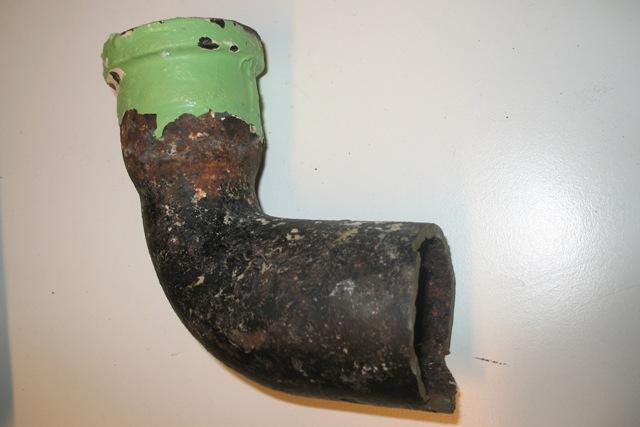

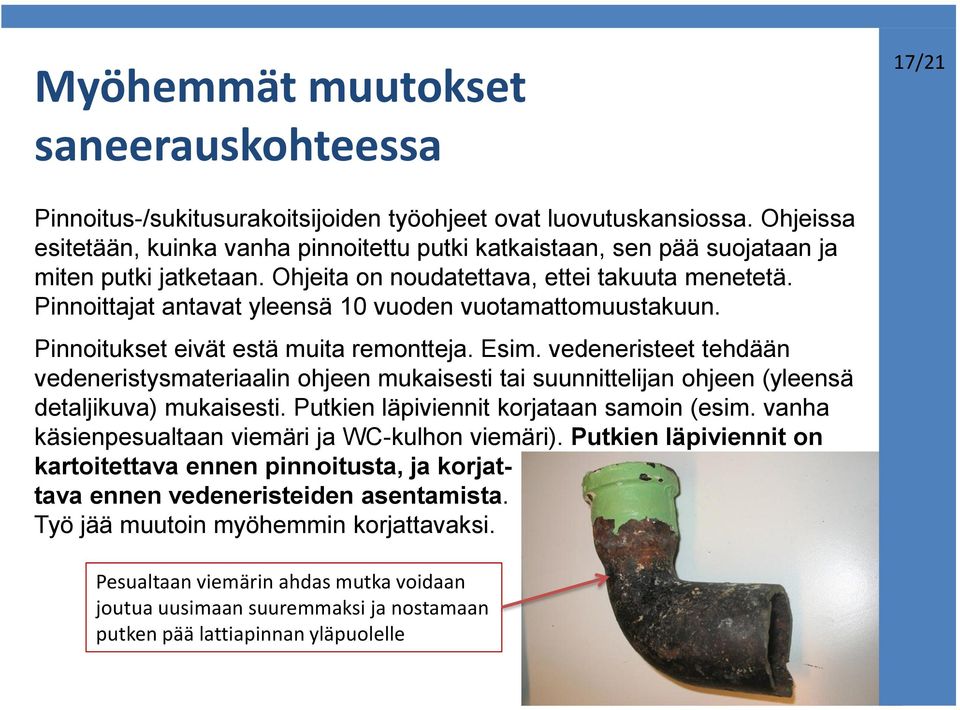

17 Myöhemmät muutokset saneerauskohteessa 17/21 Pinnoitus-/sukitusurakoitsijoiden työohjeet ovat luovutuskansiossa. Ohjeissa esitetään, kuinka vanha pinnoitettu putki katkaistaan, sen pää suojataan ja miten putki jatketaan. Ohjeita on noudatettava, ettei takuuta menetetä. Pinnoittajat antavat yleensä 10 vuoden vuotamattomuustakuun. Pinnoitukset eivät estä muita remontteja. Esim. vedeneristeet tehdään vedeneristysmateriaalin ohjeen mukaisesti tai suunnittelijan ohjeen (yleensä detaljikuva) mukaisesti. Putkien läpiviennit korjataan samoin (esim. vanha käsienpesualtaan viemäri ja WC-kulhon viemäri). Putkien läpiviennit on kartoitettava ennen pinnoitusta, ja korjattava ennen vedeneristeiden asentamista. Työ jää muutoin myöhemmin korjattavaksi. Pesualtaan viemärin ahdas mutka voidaan joutua uusimaan suuremmaksi ja nostamaan putken pää lattiapinnan yläpuolelle

18 Suunnittelija laatii työselitykset ja ohjeet vedeneristeliitoksiin vedeneristetuotteen valmistajan ohjeiden mukaisesti. Uusien viemärikalusteiden ja vanhojen materiaalien liitokset tehdään viemäreiden sisäpuolisen saneeraustekniikan urakoitsijan ohjeiden mukaisesti. Kaikki putkien läpiviennit on tiivistettävä kylpyhuoneen vedeneristeen asennusurakassa. Tarvittaessa vajaa putki jatketaan, jotta luotettava liitos voidaan tehdä. 18/21

19 Miksi hybridijärjestelmä? 19/21 n. 30 % säästö Toisiinsa vertailukelpoisissa kohteissa (sama numero) on molemmissa menetelmissä sama suunnittelun ja toteutuksen tavoitetaso. Tiedot sisältävät kaikki kustannukset, myös suunnittelun ja valvonnan. Hajonta tulee laatutasosta ja saneerattujen järjestelmien määristä. Missään näissä kohteissa ei ole tehty vesijohtojen pinnoituksia.

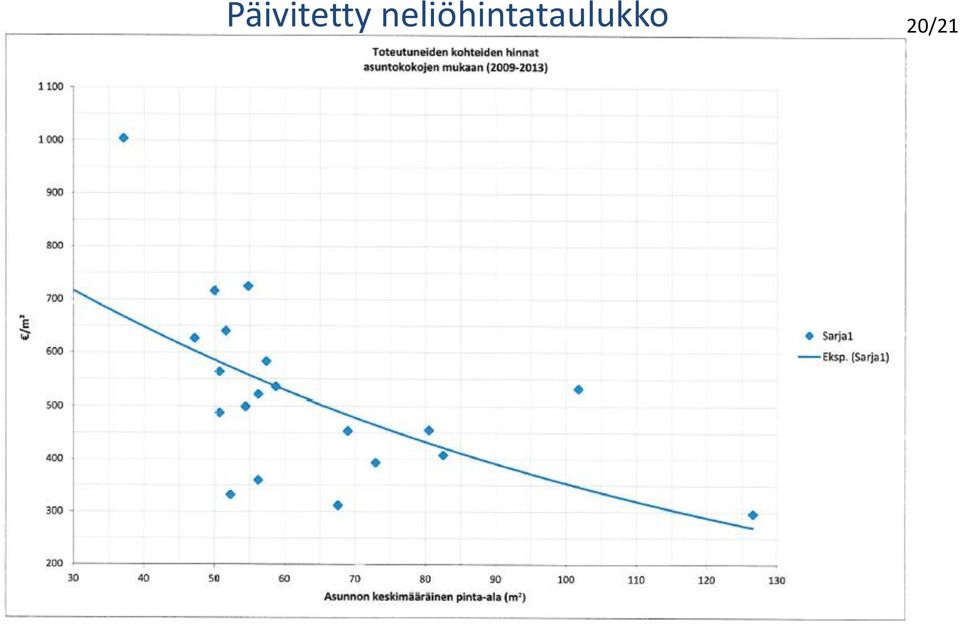

20 Päivitetty neliöhintataulukko 20/21
