1 Kalibrointien hallintaohjelma CMX Käyttöohje Beamex Oy Ab Copyright BEAMEX OY AB Ristisuonraitti Pietarsaari Puhelin: Faksi: Sähköposti: Internet: / CMXuFin / Versio 2.10

2 Beamex is a registered trademark owned by Beamex Oy Ab HART is a registered trademark of the HART Communication Foundation. FOUNDATION Fieldbus is a trademark of Fieldbus Foundation. PROFIBUS is a trademark of PROFIBUS International. Windows, Microsoft Windows operating systems and Activesync are registered trademarks of Microsoft Corporation in the United States and other countries. Other trademarks are property of their respective owners.

3 Sisällysluettelo Rekisteröinti (Software Registration) Palaute vii ix Johdanto 1 Yleistä... 1 CMX-tuoteperhe... 2 Ylläpitosopimus... 4 Tästä ohjeesta... 5 Lukuohje... 5 Lyhyt kuvaus tämän ohjeen rakenteesta... 6 Muita dokumentteja... 8 Muutokset edelliseen ohjeversioon nähden... 9 Kalibroinnista Mitä kalibroidaan Kolme vaihetta Ohjelmiston käynnistys 11 CMX:n asennuksesta Kuinka CMX käynnistetään Tietokannan avaaminen Käyttöliittymän kieli CMX:n käynnistys käynnistysparametrien avulla Lisenssiavain Ohjelmiston yleiskuvaus 19 CMX ja instrumenttitietokanta Käyttöliittymästä Pääikkuna Muut ikkunat Useampi yhtäaikainen käyttäjä Yhtäaikainen käyttö Tietojen näkyvyyden rajoittaminen Epävarmuuslaskenta CMX Käyttöohje Sisällysluettelo i

4 Yleisiä toimintoja Ponnahdusvalikot 'Vedä ja pudota' -toiminto Poimintalistojen ominaisuuksia Käytössä / ei käytössä Lukitus / vapautus Dokumenttilinkit Käyttäjän määrittämät kentät Optiot Asiakirjojen laadintamoduuli Muutostenhallinta Ajureita muille kuin Beamex kalibraattoreille Kämmentietokoneliityntä Vaakakalibrointi Kunnossapitotarkastusten dokumentointioptio Työmääräimien hallintaoptio Kalibrointihistoria Käyttöliittymän mukautus LDAP-käyttäjähallinta Perusasetukset 39 Yleistä Asetukset-ikkuna Perusasetukset Position eräpäiväasetukset Kalibraattorin eräpäiväasetukset Tunnusten asetukset Kalibrointitodistusten numerointiasetukset Kalibrointiasetukset Tietoturva-asetukset LDAP-asetukset Muutostenhallinnan asetukset Käyttäjät ja käyttäjäryhmät Käyttäjistä ja käyttäjäryhmistä Pääkäyttäjät Käyttäjät Käyttäjäryhmät Käyttäjien toimipaikkakohtainen ylläpito Käyttäjien toimipaikkakohtaisen ylläpidon käyttöönotto Tehdashierarkia Tehdashierarkian ylläpito Laitevalmistajat Laitevalmistajatietojen ylläpito Laitemallien ylläpito Kalibraattorit Kalibraattoritietojen ylläpito Kalibraattorivalmistajat Poimintalistat Mitä poimintalista tarkoittaa Poimintalistojen muokkaaminen ii Sisällysluettelo CMX Käyttöohje

5 Toimintotyyppimallit Toimintotyyppimallien ja kalibrointimenetelmämallien muokkaus Toimintotyyppimallin lisääminen Kalibrointimenetelmämallin lisääminen Toimintotyyppimallin kopiointi Toimintotyyppimallin ja kalibrointimenetelmämallin poistaminen Käyttöliittymän muokkaus Käyttöliittymätekstien muokkaus tekstin esiintymispaikalla Käyttöliittymän mukauttaminen Instrumenttien lisääminen tietokantaan 75 Yleistä Instrumenteista, positioista ja laitteista Positioiden, laitteiden ja toimintojen maksimimäärä Velhon käyttö Vaihe 1/5 - Positiotiedot Vaihe 2/5 - Laitetiedot Vaihe 3/5 - Toimintotyyppi Vaihe 4/5 - Toiminnon tiedot Vaihe 5/5 - Kalibrointimenetelmätiedot Pääikkunan puurakenteiden käyttö Position lisääminen Laitteen lisääminen Toiminnon lisääminen Kalibrointimenetelmän lisääminen Muita instrumentteihin liittyviä toimintoja Laitteiden linkittäminen ja irrottaminen Varalaitteeksi linkittäminen Position tai laitteen kopiointi Position/laitteen/toiminnon/menetelmän muokkaaminen Position/laitteen/toiminnon/menetelmän poistaminen Hakutoiminnot 95 Yleistä Mitä tarkoittaa haku Tarjolla olevat haut Mitä tarkoittaa suodatus Kuinka suodattaa tietoa Mitä tarkoittaa joukko Laite- ja positiojoukot Lukitus / vapautus 103 Yleistä Lukituksen / vapautuksen ominaisuuksia Automaattinen lukitus / vapautus Manuaalinen lukitus / vapautus CMX Käyttöohje Sisällysluettelo iii

6 Kalibrointi 109 Yleistä Tyypillinen kalibrointitoimenpide Calibration Web Service Interface, CWSI Yleistä CWSI:n käynnistäminen CWSI:n käyttö CMX:ssä Kalibroitavien toimintojen valinta Tietojen lähetys kalibraattorille Kalibrointitulosten vastaanotto Instrumenttihistorian vastaanotto Tulosten kaksoiskappaleiden välttäminen Kalibrointitulosten käsinsyöttö Käsinsyöttö, toiminnon valitseminen Kalibrointitulosten kirjaaminen Käsinsyötön lopettaminen Kalibrointitulosten katselu Keskiarvotulokset ja laajennettu epävarmuus Kalibrointitulosten hyväksyminen Kalibrointitulosten poistaminen Kalibrointihistoria Kalibrointihistoriaikkunan avaaminen Kalibrointitodistukset ja muut dokumentit 129 Yleistä Kalibrointitodistusten tulostaminen Raporttien tulostaminen Tarrojen tulostaminen Kalibrointihistoriaraporttien tulostaminen Muutostenhallintaraporttien tulostaminen Tulostuspohjien tuonti/vienti Omien kalibrointitodistusten tekeminen Muutostenhallinta 135 Yleistä Muutostenhallinta-ikkuna Sähköinen allekirjoitus Sähköiseen allekirjoitukseen liittyvät tietueet Kämmentietokoneliityntä 139 Yleistä Suositellut laitteistovaatimukset Asennus CMX for Pocket PC -ohjelmiston poistaminen kämmentietokoneesta Tietojen lähettäminen kämmentietokoneelle iv Sisällysluettelo CMX Käyttöohje

7 Kämmentietokoneen käyttö Ohjelman käynnistys Kalibroitavien instrumenttien valinta Kalibrointitulosten syöttäminen Tulosten tallentaminen Instrumenttiryhmän samanaikainen kalibrointi Tietojen vastaanotto kämmentietokoneelta Vaakakalibrointi 155 Yleistä Vaakojen perusasetukset Punnussarjojen ja punnuksien lisääminen Vaa'an toimintotyyppi- ja kalibrointimenetelmämallit Vaakojen lisääminen Instrumenttitietokantaan Vaa'an kalibrointi Terminologiaa Vaa'an lähettäminen käsinsyöttö ikkunaan tai kämmentietokoneelle Käsinsyöttöikkunan käyttäminen Kämmentietokoneen käyttäminen Kunnossapitotarkastukset 179 Yleistä CMX ja kunnossapitotarkastukset Toiminto Kalibrointimenetelmä Tarkastuslistojen lähettäminen tabletille Tarkastuslistan tulosten vastaanotto CMX:ään Tarkastuslistojen tulosten katselu Tarkastuslistojen raportit Kunnossapitotarkastusten teko tabletilla bmobile -sovelluksen asennus tabletille Tabletilla työskentely Edistynyt työmääräimien hallinta 185 Yleistä Työmääräimien perustoiminnallisuus CMXssä CMX:n edistynyt työmääräimien hallinta Muutokset CMX:n käyttöliittymässä Kalibrointi käyttäen edistynyttä työmääräimien hallintaa Erikoistapaukset Työmääräimen peruuttaminen CMX:ssä Hätäkalibrointi Kämmentietokone ja edistynyt työmääräimien hallinta CMX Käyttöohje Sisällysluettelo v

8 CMX Database Manager - Tietokannan ylläpitotyökalu 193 Yleistä CMX Database Manager -ohjelman käynnistäminen Palvelinyhteys Backup / Restore - Tietokannan varmuuskopiointi ja palautus Install / Uninstall - Tietokannan liittäminen ja irrottaminen Create a New - Uuden tietokannan luominen Copy - Tietokannan kopiointi Delete Database - Tietokannan poistaminen Move - Tietokannan siirtäminen Lisätietoa 199 Yleistä Kalibraattorit ja USB-kommunikointi Absoluuttisen paineen mittaus ja epävarmuuslaskenta Kuivalohkouunit ja CMX Kuivalohkouunien spesifikaatiot Kuivalohkouunien spesifikaatiot CMX:ssä Kolmansien osapuolten lisenssit Yleistä Kolmansien osapuolten lisenssit, joita käytetään CMX:ssä, CWSI Server:ssä ja CWSI Client:ssä Kolmansien osapuolten lisenssit, joita käytetään CMX:ssä ja CWSI Client:ssä Kolmansien osapuolten lisenssit, joita käytetään CWSI Server:ssä ja CWSI Client:ssä Kolmansien osapuolten lisenssit, joita käytetään CWSI Server:ssä Kolmansien osapuolten lisenssit, joita käytetään CWSI Client:ssä CMX Software License Agreement (Lisenssiehdot) 213 Supplemental End User License Agreement For Microsoft Software End-User License Agreement For Microsoft Software Sanasto 227 Hakemisto 231 vi Sisällysluettelo CMX Käyttöohje

9 Rekisteröinti (Software Registration) TÄRKEÄÄ! Beamexin ohjelmistotuen aktivoimiseksi, täydennä seuraava lomake ja palauta Beamex Oy:öön. Ohjelmiston lisenssiehdoissa mainitut takuuehdot tulevat voimaan Beamexin vastaanotettua tämän rekisteröintilomakkeen täytettynä asianmukaisin tiedoin. Lisenssiavain/-avaimet: Yritys: Yhteyshenkilö: Osoite: Postitoimipaikka: Postinumero: Sähköposti: Puhelin: Faksi: Lähetä tämä rekisteröintilomake osoitteeseen: Beamex Oy Ab Ristisuonraitti PIETARSAARI Sähköposti: Puhelin: Faksi: Internet: Rastita oheinen ruutu, ellet halua Beamexin lähettävän tiedotteita uusista tuotteistaan. CMX Käyttöohje Rekisteröinti (Software Registration) vii

10 viii Rekisteröinti (Software Registration) CMX Käyttöohje

11 Palaute Tavoitteenamme on tuotteittemme jatkuva parantaminen. Sen vuoksi haluaisimme kuulla mielipiteitäsi käyttämästäsi tuotteesta. Antaessasi palautetta täytä tämän arkin kääntöpuolella oleva lomake. Palautetta antaneille toimitetaan yllätyslahja. Osa lomakkeen kysymyksistä on vastattavissa heti kun tuote on vastaanotettu. Jotkut kysymykset edellyttävät tuotteeseen perehtymistä ennen kuin niihin voi vastata. Siksi olisi parasta, jos palautelomaketta täytettäisiin aina siinä tilanteessa, kun se kullekin kysymykselle on soveliasta. Sitten, kun kaikki kohdat on täytetty, lomake palautetaan. Beamex ei kuitenkaan halua asettaa minkäänlaisia rajoituksia lomakkeen täyttämisen suhteen. Lomakkeen voi täyttää koska haluaa, jopa jättää osan kohdista täyttämättä. Palauta lomake käyttäen jotakin alla mainituista yhteystiedoista: Posti: Beamex Oy Ab Palaute Ristisuonraitti Pietarsaari Faksi Lähetä vain seuraava sivu. Internet: Sähköposti: Internet-sivuilla on vastaava palautelomake. Viittaa sähköpostissasi seuraavan sivun kysymyksien numeroihin. CMX Käyttöohje Palaute ix

12 1. Palaute annetaan tuotteelle (tuotteen nimi): 2. Sarjanumero ja/tai ohjelmiston versio: 3. Mielipide tuotteen vastaanoton yhteydessä. Sisälsikö paketti, mitä sen kuului sisältää ja vastasiko se odotuksia? 4. Kauanko olet käyttänyt tuotetta? 5. Kuinka hyödyllinen käyttöohje oli? (Rastita jokin alla olevista ruuduista) 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 6. Kuinka hyvin tuote soveltui tarpeisiisi? 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 7. Kuinka tyytyväinen olet tuotteeseen? 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 8. Ylittikö jokin tuotteessa odotuksesi? Mikä? 9. Petyitkö johonkin tuotteessa? Mihin? 10. Ehdotuksia, joiden avulla voimme parantaa tuotteitamme, toimintaamme ja/tai palvelujamme: Kirjaa tähän osoitetietosi, jos haluat vastaanottaa yllätyslahjan. Nimi: Osoite: Ottakaa minuun yhteyttä koskien antamaani palautetta. Haluan lisätietoa Beamextuotteista. Koko (rastita yksi) XS S M L XL XXL x Palaute CMX Käyttöohje

13 Johdanto Yleistä Beamex perustettiin vuonna 1975 kalibroinnin ja instrumenttien laadussapidon ammattilaisten toimesta. CMX perustuu tähän kokemukseen. CMX on Beamexin kalibrointien hallintaohjelmistojen kolmas sukupolvi. Ohjelmiston käyttöliittymä on rakennettu Windowsin resurssienhallinnan kaltaiseksi. Siten ohjelmiston käyttö on helppoa kaikille, joille Windows käyttöjärjestelmäkin on tuttu. CMX lähettää kalibroitavien instrumenttien tiedot kommunikoiville Beamex-kalibraattoreille (poislukien PC105) ja vastaanottaa kalibrointitulokset. Muita keskeisiä ominaisuuksia: automaattinen kalibrointi ja dokumentointi, monipuolinen kalibraattorikommunikointi, tuki useammalle tietokantatyypille, tietoturva- ja muutoksenhallinta, kämmentietokoneliityntä sekä laaja-alainen huolto ja tuki CMX Käyttöohje Johdanto 1

14 CMX-tuoteperhe CMX-ohjelmistosta on olemassa kolmea eri kokoonpanoa. Se mahdollistaa CMX:n käytön/hankinnan erilaisiin tarpeisiin. Seuraavassa on esitelty CMX-tuoteperheen jäsenet: CMX Light Helppokäyttöinen yhden tietokannan rajoitettu perusversio yhdelle työasemalle. Huomaa, että CMX Light versiota ei enää kehitetä. Viimeisin julkaistu versio on V2, revisio 2.9. CMX Professional Ohjelmisto, jonka voi monella tavoin räätälöidä käyttäjän tarpeiden mukaiseksi. Ohjelmiston asennusversiot: - työasema-asennus tai - kelluva lisenssi verkkopalvelimelle. CMX Enterprise Suuryrityksen tarpeet huomioiva "kaikki yhdessä paketissa -ratkaisu". Kelluva lisenssi asennetaan yrityksen verkkopalvelimelle, josta se on käytettävissä kaikista toimipisteistä. Lisätietoa tuoteperheen jäsenten välisistä eroista kappaleessa Ominaisuuksien vertailu. Mistä tietää mikä CMX-versio minulla on? CMX:n aloitusruudussa näytetään käynnistetyn CMX:n versio. Toinen tapa tarkistaa asia, on tehdä CMX:n pääikkunassa valikkokomennot Ohje, Tietoja. Avautuneesta ikkunasta voi nähdä ohjelmaversion. Lisäksi: CMX:n ohjetiedoston oikeassa ylänurkassa on kuva, joka kertoo mistä ohjelmaversiosta on kyse. Kuinka tietää mitkä ominaisuudet ovat tarjolla minun CMX:ssä? Tässä käyttöohjeessa esitettyjen CMX:n ominaisuuksien alussa on marginaalimerkintä, jossa esitellään ominaisuuden saatavuus eri CMX-versioissa. Ellei marginaalimerkintää ole, ominaisuus on saatavilla kaikissa versioissa. Marginaalimerkinnät: Ei saatavilla/sovellu Optio Vakio-ominaisuus 2 Johdanto CMX Käyttöohje

15 Ominaisuuksien vertailu Seuraavassa taulukossa esitellään CMX:n ominaisuuksien saatavuus eri ohjelmaversioissa. CMX:n toiminto Light Professional Enterprise Positioiden maksimimäärä tietokannassa Rajoittamaton positiota tietokannassa, optio positiota tietokannassa, optio Työasemalisenssi Kelluva lisenssi palvelimelle (Floating Server) Lähiverkko/monen käyttäjän tuki Positio- ja laitetietokanta Positio- ja laitejoukot Kalibraattoritietokanta Instrumenttien lisääminen velhotoiminnolla Kalibraattorikommunikointi (Beamex) Kalibrointitulosten käsinsyöttö Keskiarvo- ja epävarmuuslaskenta Tehdashierarkia Käyttäjät, käyttäjäryhmät ja käyttöoikeudet Poimintalistat Tallennettavia tietokannan suodattimia Valmiiksi tehtyjä raporttipohjia Raporttipohjien tuonti/vienti CMX:n käynnistys käynnistysparametrien avulla. Käyttäjän määrittelemät siirtofunktiot Käyttäjän määrittelemät PRT-anturit Käyttäjän määrittelemät paineyksiköt Käyttäjien toimipaikkakohtainen ylläpito CMX Database Manager työkalu Tuki Oracle tietokannalle Kommunikointi 3. osapuolen kalibraattoreihin Käyttöliittymän muokkaus/mukauttaminen Kalibrointihistoria Raporttien laadinta Kämmentietokoneliityntä Muutostenhallinta Vaakakalibrointi LDAP-käyttäjähallinta CMX Connector Module - liityntä kunnossapito-ohjelmiin Työmääräimien hallinta Kunnossapitotarkastusten dokumentointi CWSI, Calibration Web Service Interface 12 kk ylläpitosopimus (SSA) Käytetyt symbolit: Ei saatavilla/sovellu Optio Vakio-ominaisuus CMX Käyttöohje Johdanto 3

16 Ylläpitosopimus CMX-ohjelmistoon voidaan liittää määräaikainen ylläpitosopimus (SSA). Ylläpitosopimuksen käyttöönotto/jatkaminen on suositeltavaa, sillä asiakkaat, joilla on voimassa oleva ylläpitosopimus, ovat ensisijaisessa asemassa ottaessaan yhteyttä ohjelmistotukeen. Beamexin ohjelmistotuen yhteystiedot: Puhelin: (pyydä ohjelmistotukeen) Faksi: Sähköposti: Osoite: Beamex Oy Ab Ristisuonraitti Pietarsaari 4 Johdanto CMX Käyttöohje

17 Tästä ohjeesta Tämän ohjeen käyttäjän oletetaan tuntevan Windows - käyttöjärjestelmän perustoiminnot, sekä mm. seuraavat nimitykset: napsauttaminen, valitseminen, kaksoisnapsauttaminen, ikkunakoon muuttaminen, vedä ja pudota -toiminto jne. Monessa CMX:n ikkunassa on vakiona OK ja Peruuta - näppäimet, joilla joko hyväksytään tai peruutetaan tehdyt muutokset (ja usein myös suljetaan ikkuna). Jos olet epävarma jonkin edellä esitetyn nimityksen suhteen, perehdy johonkin Windows käyttöoppaaseen. Tämä ohje neuvoo kuinka CMX ohjelmistoa käytetään. CMX:n kanssa kommunikoivien laitteiden ohjeet sisältävät itse laitetta koskevat ohjeet. Asennuslevy, jossa CMX toimitetaan, sisältää nämä samat ohjeet PDF-muodossa. Lukuohje Tässä ohjeessa on seuraavanlaiset typografiset käytännöt: Kaikki sanat, jotka liittyvät johonkin CMX:n ikkunoista ovat lihavoituja. Tarkemmin: o Valikko- ja alavalikkokomennot. Pilkku erottaa valikko-, ja alavalikkovaihtoehdot toisistaan. Esimerkki: Työkalut, Tietoturva, Käyttäjät. o Painonapit. Esimerkki: valitse OK. o Ikkunoiden nimet. Esimerkki: Kalibraattorit -ikkuna. Tiedostonimet ja hakemistopolut (kansiot) ovat isoin kirjaimin: Esimerkki: D:\CMX\CMX.EXE. Viittaukset ohjeen muihin osiin ovat lihavoituja. Esimerkki: Lisätietoja aiheessa ohjeen Kalibrointi -osuudessa. CMX Käyttöohje Johdanto 5

18 Lyhyt kuvaus tämän ohjeen rakenteesta Johdanto Perustietoa CMX:stä, tästä ohjeesta sekä kalibroinnista. Ohjelmiston käynnistys Lyhyt osio, jossa kerrotaan kuinka CMX käynnistetään ja kuinka valitaan käytettävä tietokanta. Ohjelmiston yleisesittely Sisältää tiedot CMX:n käyttöliittymästä, valikkorakenteesta, yleisistä toiminnoista jne. Hyötytietoa ennen kuin otat CMX:n käyttöön. Perusasetukset Sisältää tietoa asioista, jotka pääkäyttäjän tulisi tarkistaa ennen kuin CMX otetaan yleiseen käyttöön. Useimmat tässä osiossa esitetyistä asioista tehdään vain kertaalleen ohjelmiston käyttöönoton yhteydessä (esim. tehdashierarkia). Joitakin osioita päivitetään tarpeen tullen (esim. käyttäjät ja käyttäjäryhmät). Instrumenttien lisääminen tietokantaan Kertoo kuinka CMX:n tietokantaan lisätään instrumentteja käyttäen joko velhotoimintoa tai lisäämällä positiot, laitteet, toiminnot ja kalibrointimenetelmät yksitellen. Tässä osiossa kerrotaan myös kuinka muokata, linkittää ja irrottaa laitteita/positioita. Hakutoiminnot Sisältää kuvaukset CMX:n tarjoamista tiedon rajausmenetelmistä. Toisin sanoen: kuinka tietokannasta, jossa on paljon instrumenttitietoja poimitaan näkyviin vain ne, jotka kiinnostavat juuri nyt. Lukitus / vapautus Lukitus-/vapautustoiminnoilla voit varmistaa, etteivät muut käyttäjät voi muokata instrumenttia kalibroinnin aikana. Kalibroinnin jälkeen instrumentti vapautetaan, jolloin muutkin käyttäjät voivat muokata instrumentin tietoja, ottaa instrumentin kalibroitavaksi tms. Lukituksen/vapautuksen voi tehdä joko manuaalisesti tai antaa CMX:n automaattisesti lukita/vapauttaa instrumentit kalibrointitoiminnon aikana. 6 Johdanto CMX Käyttöohje

19 Kalibrointi Keskeinen osio, eli kertoo kuinka toimintoja lähetetään kalibroitavaksi, kuinka tulokset vastaanotetaan ja kuinka tulokset syötetään käsin (mikäli kalibraattori ei kommunikoi CMX:n kanssa). Edelleen, kuinka tuloksia katsellaan ja kuinka ne hyväksytään. Kalibrointitodistukset ja muut dokumentit CMX:n dokumentit ja miten niitä tulostetaan. Saatavuus: CMX Light CMX Professional CMX Enterprise Saatavuus: CMX Light CMX Professional CMX Enterprise Saatavuus: CMX Light CMX Professional CMX Enterprise Saatavuus: CMX Light CMX Professional CMX Enterprise Saatavuus: CMX Light CMX Professional CMX Enterprise Muutostenhallinta Muutostenhallinnan avulla voit pitää yllä lokikirjaa tietokannan päivityksistä ja/tai muista tapahtumista. Muutoksenhallinnan osana on myös sähköinen allekirjoitus, jolla kalibrointitulosten ja instrumenttitietojen hyväksymismenettely voidaan tarpeen tullen varmistaa sähköisin allekirjoituksin. Kämmentietokoneliityntä Kämmentietokoneliitynnän avulla voit siirtää kalibroitavien instrumenttien tiedot kämmenmikroon, syöttää kalibrointitulokset tähän ja palauttaa tulokset CMX-ohjelmistoon. Kämmentietokoneliityntä on siis "siirrettävä kalibrointitulosten käsinsyöttötyökalu". Vaakakalibrointi Vaakakalibrointi mahdollistaa vaakojen kalibroinnin CMX:n käsinsyöttöikkunassa. Jos käytössäsi on myös kämmentietokoneliityntä, voit vaihtoehtoisesti käyttää kämmentietokonetta vaakakalibroinnin tulosten kirjaustyökaluna. Kunnossapitotarkastukset Kunnossapitotarkastukset mahdollistavat kunnossapitotarkastustoimenpiteiden dokumentoinnin IEC (SFS- EN ) standardin mukaisesti tai omien tarpeiden mukaisesti. Tarkastus tehdään käyttäen yhteensopivaa tablettia (taulutietokonetta), johon on asennettu bmobile tm - ohjelmisto. Työmääräimien hallinta Työmääräimien hallinta on työkalu, jolla käsitellään toiminnanohjausjärjestelmistä (ERP/CMMS) tulevat työmääräimet. CMX vastaanottaa tarvittavat tiedot ja kalibroinnin jälkeen päivittää ja palauttaa työmääräimen takaisin toiminnanohjaus-/työnohjausjärjestelmään. CMX Käyttöohje Johdanto 7

20 CMX Database Manager Tietokannan ylläpitotyökalu CMX Database Manager on työkalu tietokantaeksperteille. CMX Database Manager mahdollistaa CMX-tietokantojen varmuuskopioinnin, palauttamisen ja kopioimisen. Huomioi, ettei tietokannan kopiointi ole mahdollista CMX Light -ohjelmistoversiossa. Lisätietoa Sisältää hyödyllistä lisätietoa mm. kalibraattoreista, jotka kommunikoivat CMX:n kanssa. Dokumentin saatavuus: CMX Light CMX Professional CMX Enterprise Muita dokumentteja CMX:n asennuksen yhteydessä kovalevylle tallentuu kaksi täydentävää tietoa sisältävää ohjetiedostoa: CMX_Calculations.chm sisältää englanninkielisen kuvauksen kaikista CMX:n laskennoista. Se avautuu CMX:n pääikkunan Ohje -valikosta. Valitse vaihtoehto CMX Laskennat. CMX_Report_Variables.chm luettelee (englanniksi) kaikki Asiakirjojen laadintamoduulin käytettävissä olevat muuttujat. Sekin avautuu CMX:n pääikkunan Ohje -valikosta. Valitse vaihtoehto CMX Raporttimuuttujat. Asiakirjojen laadintamoduulista kerrotaan kappaleessa Omien kalibrointitodistusten tekeminen osiossa Kalibrointitodistukset ja muut dokumentit. Huomaa. Nämä ohjetiedostot löytyvät myös pdf-muotoisina asennuslevyn Documents-kansiosta. 8 Johdanto CMX Käyttöohje

21 Muutokset edelliseen ohjeversioon nähden Seuraavassa on lueteltu keskeiset lisäykset CMX Professional ja CMX Enterprise ohjelmistoversioon CMX V2 revisio 2.10: Kunnossapitotarkastukset-optio. Työkalu, jolla voi dokumentoida standardin IEC (SFS-EN ) mukaisia kunnossapitotarkastuksia. Tarkastuksessa käytetään yhteensopivaa tablettia (taulutietokonetta), jossa on bmobile tm ohjelmisto. Kunnossapitotarkastusten dokumentointi ei ole saatavilla CMX Light ohjelmistoversioon, on optio CMX Professional ohjelmistoversiossa ja on vakioominaisuus CMX Enterprise ohjelmistoversiossa. Työmääräimien hallintaoptio huolehtii työmääräimistä, joita luodaan toiminnanohjausjärjestelmissä. Beamex Business Bridge ohjelmisto kommunikoi CMX:n ja toiminnanohjausjärjestelmän välillä. Työmääräimien hallintaoptio ei ole saatavilla CMX Light ohjelmistoversioon, on optio CMX Professional ohjelmistoversiossa ja on vakio-ominaisuus CMX Enterprise ohjelmistoversiossa. Lisäksi joitakin pienempiä lisäyksiä ja muutoksia. Yksityiskohtaisempaa tietoa CMX:n päivityksistä on asennuslevyltä löytyvässä tiedostossa Release Note. Tiedosto sisältää viimeiseen päivitykseen liittyvien tietojen lisäksi versiohistorian. CMX Käyttöohje Johdanto 9

22 Kalibroinnista Kalibroinnissa prosessi-instrumentin tarkkuutta verrataan toiseen, tarkempaan laitteeseen, esimerkiksi kalibraattoriin. Kalibraattorissa on yleensä mittausmoduuleja, jotka mahdollistavat mittauksen useilla mitta-alueilla käyttäen haluttua mittayksikköä. Mitä kalibroidaan Kalibrointi voidaan suorittaa joko positioon asennetulle laitteelle tai asentamattomalle laitteelle, tai tarkemmin sanottuna: kalibrointi tehdään laitteen/position tietylle toiminnolle. Kolme vaihetta Kalibrointi tehdään yleensä kolmivaiheisesti: Ennen viritystä kalibrointi, dokumentoi instrumentin tilan ennen kuin mitään virityksiä on tehty. Viritys, jolla instrumentin virhe pyritään asettamaan pienemmäksi kuin haluttu virheraja. Virityksen jälkeen kalibrointi, dokumentoi instrumentin kalibroinnin tilan (mahdollisen) virityksen jälkeen. Jos käytät CMX:n kalibrointitulosten käsinsyöttötoimintoa, ennen viritystä ja virityksen jälkeen kalibrointien samoin kuin kalibrointipisteiden lukumäärää ei ole rajoitettu. Jos lähetät toiminnon kalibroitavaksi CMX:n kanssa kommunikoivalle kalibraattorille, tutustu kalibraattorin käyttöohjeeseen. Joillakin kalibraattoreilla saattaa olla rajoituksia kalibrointitoistojen ja/tai -pisteiden lukumäärän suhteen. 10 Johdanto CMX Käyttöohje

23 Ohjelmiston käynnistys CMX:n asennuksesta CMX:n toimitukseen kuuluu erillinen vihkonen, joka sisältää asennusohjeen. Jos asennusohje on hukkunut, ohjeet löytyvät pdf-muodossa asennuslevyltä. Vaihtoehtoisesti, asennusohjeet ovat saatavilla Beamexin englanninkielisen nettisivuston Downloads osiosta. Sivuston osoite: Huomaa. Jos haet asennusohjeita Beamexin nettisivuilta, muista valita ohjemistoversiosi mukainen asennusohje. CMX Käyttöohje Ohjelmiston käynnistys 11

24 Kuinka CMX käynnistetään LDAP:n saatavuus: CMX Light CMX Professional CMX Enterprise Kun CMX on asennettu, ohjelmistoa voi käyttää. Etsi Windowsin käynnistysvalikosta CMX-ohjelmaryhmä ja käynnistä ohjelma valitsemalla CMX ikoni: Jotta CMX käynnistyisi, on lisenssiavaimen oltava kytkettynä. Lisätietoa lisenssiavaimesta kappaleessa Lisenssiavain sivulla 18. Sisäänkirjautumisvaiheessa CMX kirjaa automaattisesti Käyttäjätunnus -kenttään tämänhetkisen Windows käyttäjän. Jos kirjaudut ensimmäistä kertaa, sinun on käytettävä CMX:n mukana toimitettua ylläpitäjän (ADMIN) tunnusta ja salasanaa. Muuta ylläpitäjän salasana ja lisää tarvittavat muut käyttäjät. Käyttäjien lisääminen on kuvattu tämän ohjeen osassa Perusasetukset, sen kappaleessa Käyttäjät ja käyttäjäryhmät. Lue myös kappale Käyttöliittymän kieli, sivulla 14. Huomaa. Jos LDAP-käyttäjähallinta on aktivoitu, CMX käyttää lähiverkon käyttäjänimeäsi ja salasanaasi CMX:ään kirjautumiseen. Lisätietoa LDAP-käyttäjähallinnasta osion Perusasetuksetkappaleessa LDAP-asetukset. 12 Ohjelmiston käynnistys CMX Käyttöohje

25 Tietokannan avaaminen Tarjolla olevat tietokannat riippuvat asennetusta CMXversiosta. CMX Light: CMX_Light_Database on tarjolla oleva tietokanta, kun lisenssiavain on paikallaan. Muita tietokantoja ei voi avata lisenssiavaimen ollessa paikallaan. CMX_Light_Demo_Database on kokeilutietokanta (demo), joka on saatavilla, kun lisenssiavain ei ole paikallaan. Positioiden/laitteiden maksimimäärä on 15. Muita tietokantoja ei kokeiluversiolla (demo) voi avata. CMX Professional ja Enterprise: CMX_Demo_Database on kokeilutietokanta (demo), jonka avulla voit perehtyä CMX:n käyttöön. Se sisältää mm. muutamia malli-instrumentteja, joiden avulla saat käsityksen siitä minkälaisia asetuksia eri instrumenteilla on. Tämä tietokanta on oletustietokantana, kun CMX käynnistetään ensimmäistä kertaa. CMX_Database on tyhjä tietokanta, johon voit luoda omat instrumenttisi. Tarvittaessa voit avata tämän tietokannan tässä kappaleessa edempänä esitettyjen ohjeiden mukaisesti. Huomaa. Voit rakentaa oman instrumenttitietokantasi myös CMX_Demo_Database tietokannan päälle. Sitten kun malli-instrumentit tulevat tarpeettomiksi, poista ne. Muut tietokannat. Voit luoda myös ihan uuden tietokannan käyttäen työkaluja, jotka ovat tarjolla CMX Database Manager -ohjelmassa. Tämä kuitenkin edellyttää, että olet perehtynyt tietokantoihin ja tietokantapalvelimiin. Huomaa. Kaikilla edellä mainituilla tietokannoilla on sama ylläpitäjän käyttäjätunnus ja salasana. Ne ovat osa CMX-toimitusta. Lisätietoja CMX-versioista on Johdanto -osion kappaleessa CMX Tuoteperhe. CMX Käyttöohje Ohjelmiston käynnistys 13

26 Saatavuus: CMX Light CMX Professional CMX Enterprise Tietokannan vaihtaminen: CMX:ää käynnistettäessä CMX avaa tietokantaan sisäänkirjautumisikkunan, jossa oletustietokantana on se tietokanta, johon viimeksi kirjauduttiin. Vaihtaaksesi tietokantaa, valitse toinen [isäntä (host) ja] tietokanta. Vaihtoehtoisesti, kun CMX on jo käynnistetty, tee pääikkunassa seuraavat valikokomennot: ohjelmistoversioissa CMX Enterprise tai CMX Professional, jossa on kelluva lisenssi (floating server license, jossa lisenssiavain on tyypillisesti verkkopalvelimella): Tiedosto, Kirjaudu ulos tai ohjelmistoversiossa CMX Professional ilman kelluvaa lisenssiä (lisenssiavain on työasemassa): Tiedosto, Tietokanta. Syötä sitten tarvittavat tiedot kirjautuaksesi uuteen tietokantaan. Lue myös kappale Käyttöliittymän kieli. Huomaa. CMX:ään on mahdollista kirjautua käyttäen joko SQL Server Autentikointia (oletusarvo) tai Windows Autentikointia. Valitse Autentikointi -listasta haluamasi tapa. Käyttöliittymän kieli Käynnistäessäsi CMX:ää, tai vaihtaessasi tietokantaa, sisäänkirjautumisikkunassa on tarjolla myös mahdollisuus valita käyttöliittymäkieli. Tarjolla olevat kielet riippuvat siitä asennuksen yhteydestä valituista käyttöliittymäkielistä. Huomaa. Asennuksen yhteydessä valitaan myös perustietokannan kieli. Tiettyjen poimintalistojen sisältö esitetään aina perustietokannan kielellä. Toimintotyyppimallien sekä näihin liittyvien kalibrointimenetelmämallien kielet ovat aina perustietokannan mukaiset. 14 Ohjelmiston käynnistys CMX Käyttöohje

27 Saatavuus: CMX Light CMX Professional CMX Enterprise CMX:n käynnistys käynnistysparametrien avulla CMX:n voi käynnistää myös käynnistysparametrien avulla (joko Windowsin komentoriviltä tai toisesta sovelluksesta). Esimerkkejä komentojonoista: Oletusarvoisesti suomenkielisessä 32-bittisessä Windowsissa. "C:\Ohjelmatiedostot\CMX\BxbMUIPD.exe" /DB:CMX_Demo_Database /LANG:FINNISH /USER:123 /PWD:SALAINEN /P:"101DR-PI0014" Vastaavasti, englanninkielisessä 32-bittisessä Windowsissa. "C:\Program Files\CMX\BxbMUIPD.exe" /DB:CMX_Demo_Database /LANG:FINNISH /USER:123 /PWD:SALAINEN /P:"101DR-PI0014" Oletusarvoisesti suomenkielisessä 64 bittisessä Windowsissa. "C:\Ohjelmatiedostot (x86)\cmx\bxbmuipd.exe" /DB:CMX_Demo_Database /LANG:FINNISH /USER:123 /PWD:SALAINEN /P:"101DR-PI0014" Vastaavasti, englanninkielisessä 64-bittisessä Windowsissa. "C:\Program Files(x86)\CMX\BxbMUIPD.exe" /DB:CMX_Demo_Database /LANG:FINNISH /USER:123 /PWD:SALAINEN /P:"101DR-PI0014" Kirjoita hakemistopolku, johon CMX on asennettu, ohjelman nimi (BxbMUIPD.exe) ja haluamasi parametrit. Kukin parametri alkaa välilyönnillä ja kauttaviivalla. CMX Käyttöohje Ohjelmiston käynnistys 15

28 Seuraavat komentojonoparametrit ovat käytettävissä: PARAMETRI /DB:NIMI /LANG:KIELI /USER:TUNNUS /PWD:SALASANA /P:POSITIOTUNNUS /D:LAITETUNNUS KUVAUS Avattavan tietokannan nimi. /DB: on ainoa pakollinen parametri. Käyttöliittymän kieli. Kielen nimi tulee kirjoittaa siten kun se näkyy valintalistassa normaalin käynnistyksen ja sisäänkirjautumisen yhteydessä. Suomen kieli: "FINNISH". Jos /LANG: parametria ei ole syötetty, CMX käyttää edellisessä käynnistyksessä valittua kieltä. Jos /LANG: parametria ei ole syötetty, eikä kieltä ole vielä valittu (tämänhetkisellä CMX-versiolla), käyttöliittymän kieleksi tulee englanti. Käyttäjätunnus, jolla tietokantaan kirjaudutaan. Jos komentojono ei sisällä /USER: parametria, CMX:n sisäänkirjautumisdialogi avautuu. Salasana, jolla käyttäjä kirjautuu tietokantaan. Jos salasanaan käyttö on aktivoitu, eikä komentojono sisällä /PWD: parametria, CMX:n sisäänkirjautumisdialogi avautuu. Position tiedot -ikkuna avautuu ja määritellyn position tiedot näkyvät ikkunassa. Jos positiotunnus on virheellinen, position tiedot -ikkuna ei avaudu. Laitteen tiedot -ikkuna avautuu ja määritellyn laitteen tiedot näkyvät ikkunassa. Jos laitetunnus on virheellinen, laitteen tiedot -ikkuna ei avaudu. Jos komentojonossa on sekä /P: että /D: parametrit, /P: parametri saa etusijan ja /D: parametri jätetään huomioimatta. Jokerimerkkien käyttö on mahdollista. Esimerkiksi "/P:101%" näyttää kaikki positiot, joiden positiotunnus alkaa merkeillä "101". Microsoft SQL Server tietokannassa käytetyt jokerimerkit on kuvattu osion Hakutoiminnot kappaleessa Jokerimerkit. 16 Ohjelmiston käynnistys CMX Käyttöohje

29 Huomaa! Älä käytä komentojonoa, ellet ole varma siitä, ettei kukaan ulkopuolinen pääse käsiksi CMX:n käyttäjätunnuksiin ja/tai salasanaan. Komentorivi näyttää selväkielisenä kaiken siihen kirjoitetun tekstin, myös salasanan. Ennen kuin komentoriviä voi hyödyntää, on tietokannan asetukset oltava valmiiksi määritellyt. Syötä tietokantapalvelimelle halutun tietokannan tietokantatyyppi, palvelin, palvelimen käyttäjätunnus ja salasana (engl. provider, server, server login ja password). Tämä tehdään käynnistämällä CMX Windowsin käynnistysvalikosta ja avaamalla haluttu tietokanta sisäänkirjautumisdialogin kautta. CMX:n käynnistäminen komentorivin avulla käynnistää erillisen instanssin. Muista vapauttaa CMX-lisenssit sulkemalla CMX käytön jälkeen. Jos positio- ja/tai laitetunnuksissasi on välilyöntejä, syötä ao. parametri lainausmerkkien sisään, esim. /P:"OS PT101.3". CMX Käyttöohje Ohjelmiston käynnistys 17

30 Lisenssiavain Lisenssiavaimen tulee aina olla kytkettynä, kun käytät CMXohjelmistoa. Ilman lisenssiavainta CMX käynnistyy kokeilutilassa (demo). Suurin osa toiminnallisuudesta on edelleen tarjolla, mutta CMX avaa kokeilutietokannan (demo), jossa on rajoitettu määrä (15 kpl) positioita/laitteita. Missä lisenssiavain sijaitsee? Ohjelmistoversioissa CMX Enterprise tai CMX Professional, jossa on kelluva lisenssi (floating server license): Lisenssiavain on siinä verkkopalvelimessa, johon on asennettu CMX sovellusserveri (CMX Application Server). Ohjelmistoversioissa CMX Light ja CMX Professional ilman kelluvaa lisenssiä: Lisenssiavaimen tulee olla kaikissa työasemissa, joissa CMX-ohjelmistoa ajetaan. 18 Ohjelmiston käynnistys CMX Käyttöohje

31 Ohjelmiston yleiskuvaus CMX ja instrumenttitietokanta CMX-käyttöliittymän ja instrumenttitietokannan välinen suhde on kuin tekstinkäsittelyohjelman ja sillä tehdyn dokumentin välillä. CMX, niin kuin tekstinkäsittelyohjelma on työkalu, jolla muokataan dokumenttiin/tietokantaan syötettyä tietoa. Instrumenttitiedot samoin kuin kalibrointihistoriatiedot tallentuvat tietokantaan. CMX:llä avataan, katsellaan ja muokataan tietokantaa. Käyttöliittymästä Seuraavissa luvuissa on yleiskuvaus CMX:n käyttöliittymästä. Pääikkuna CMX Käyttöohje Ohjelmiston yleiskuvaus 19

32 Ohjelmiston pääikkuna jakautuu seuraavanlaisiin osiin: 1. Otsikkorivi. Näyttää ohjelman nimen ja joissakin tilanteissa lisäinformaatiota, riippuen mitä puurakenteesta on valittu. 2. Valikkorivi. Valikkorakenteesta on tarkempi kuvaus edempänä. 3. Työkalupalkki. Työkalupalkista on tarkempi kuvaus edempänä. 4. Puurakenteen valinta. Välilehdistä valitaan katseltavaksi joko positiopuurakenne tai tehdashierarkia (edellä olleessa esimerkkikuvassa on valittuna positiopuurakenne). 5. Tehdashierarkialista (näkyvissä vain, kun katsellaan positiopuurakennetta). Tämä on ensimmäinen suodatustaso, jolla määrätään mitä positiopuurakenteessa näytetään. Listassa on näkyvissä käyttäjän määräämät tehdashierarkiatasot. Lisää tehdashierarkiasta perustietojen määrittelyosiossa. 6. Positiohakulista (näkyvissä vain, kun katsellaan positiopuurakennetta). Tämä on toinen suodatustaso, jolla määrätään mitä positiopuurakenteessa näytetään. Haku suoritetaan positioille, jotka sijaitsevat tehdashierarkialistasta valitussa osassa. Suodatus -painonappi on kolmannen tason suodatus. Lisää suodatuksesta "Hakutoiminnot" -osiossa. 7. Positiopuurakenne. Puurakenteessa esitetään ne positiot (laite-, toiminto- ym. tietoineen), jotka edellä mainitut suodatustoiminnot määräävät. Puurakenne on kuvattu seuraavassa luvussa. 8. Kalibrointihistorian katselun valinta. Jos valintaruutu on rastittamatta, vain viimeisin kalibrointi näkyy puurakenteissa. Muussa tapauksessa puurakenteissa näkyy kaikki kalibrointikerrat. 9. Tilarivi. Tilarivillä on päivämäärä, ohjelmaan kirjautuneen henkilön nimi ja tietokannan vasteaika. Vinkkejä vasteajan lyhentämiseksi löytyy CMX:n ohjetiedostosta, kappaleesta Perusasetuskentät. 10. Työtila. Paikka, johon tilanteen mukaan avautuu useita erilaisia ikkunoita. Muun muassa laitepuurakenne, lähetys-, vastaanotto- ja tulostusikkuna sekä valitun position/laitteen/toiminnon jne. tiedot. 20 Ohjelmiston yleiskuvaus CMX Käyttöohje

33 Puurakenne CMX:n pääikkunan vasemmalla puolen oleva puurakenne sisältää joko positiopuurakenteen tai tehdashierarkian. Positiopuurakenteen sisältö riippuu sen yläpuolilla olevien tehdashierarkialistan, positiohakulistan ja suodatuksen asetuksista. Tehdashierarkia sisältää tehtaan rakenteen lisäksi positiot/laitteet jne. Positiotunnuksen väri riippuu position kalibroinnin tilasta seuraavasti: Musta, jos positio on kalibroitu, eikä seuraava eräpäivä ole lähellä. Keltainen, jos position kalibroinnin eräpäivä on lähestymässä. Ennakointiajan voi käyttäjä määrätä CMX:n perusasetuksissa, kappaleessa Position eräpäiväasetukset. Punainen, jos position kalibroinnin eräpäivä on ylittynyt. Huomaa. Samoja varoitusvärejä käytetään myös osoittamaan laitteiden, kalibraattoreiden, ja kalibraattorimoduulien uudelleenkalibrointitarvetta niiden omissa puurakenteissa. Positiopuurakenteen tiedot on esitetty seuraavan laisessa hierarkkisessa muodossa: Kun kaksoisnapsautat puurakenteessa näkyvää pientä ikonia (tai sen oikealla puolen olevaa tekstiä), CMX:n työtilaan avautuu lisätietoikkuna, jossa näkyy tietoja valitusta kohteesta. Tietoja voi tarpeen tullen muokata (mikäli käyttöoikeutesi sallivat sen). Jos lisätietoikkuna on jo avautunut työtilaan, yksi napsautus riittää näyttämään valitun kohteen tietoja. CMX Käyttöohje Ohjelmiston yleiskuvaus 21

34 Napsauttamalla hiiren kakkosnäppäintä puurakenteen kohdalla avautuu ponnahdusvalikko, jossa on useita tärkeitä toimintoja. Ponnahdusvalikoista puhutaan enemmän toisaalla tässä ohjeessa; tämä on vain muistutus siitä, että ponnahdusvalikoista kannattaa usein etsiä sitä mitä seuraavaksi voisi tehdä. Huomaa. CMX:ssä voi tarpeen tullen ottaa position, laitteen, toiminnon, menetelmän tai kalibrointitulokset pois käytöstä. Tällöin puurakenteessa näkyvä ikoni saa pienen punaisen rastin oikeaan alakulmaansa. Lukitun position/laitteen ikonin ympärillä on punainen kehys. Lisää lukitsemisesta ja vapauttamisesta osassa Lukitus / Vapautus. Työmääräimien hallinnasta kerrotaan osassa Työmääräimien hallinta. Työtila CMX:n työtilassa on mahdollista olla seuraavanlaisia ikkunoita. Puurakenteesta valitun kohteen tiedot. Lähetä kalibraattorille ja Vastaanota kalibraattorilta -ikkunat, joita käytetään kalibraattorikommunikoinnin aikana. Tulostusikkuna, josta voi tulostaa kalibrointitodistuksia, raportteja ja tarroja. Laitteet -ikkuna (seuraavan kuvan oikeanpuoleisin ikkuna). Positiojoukko ja Laitejoukko -ikkunat (myös alla olevassa kuvassa). 22 Ohjelmiston yleiskuvaus CMX Käyttöohje

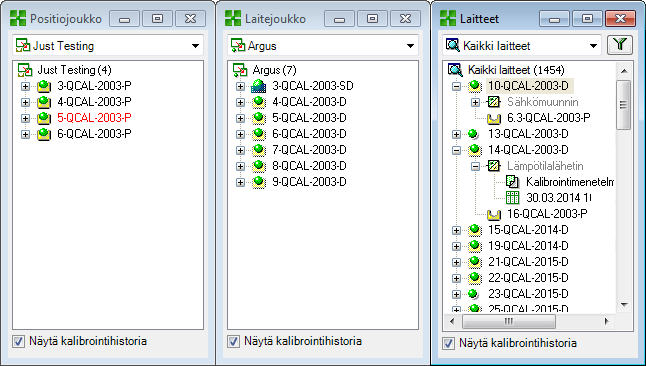

35 Laitteet -ikkuna, samoin kuin Positiojoukko ja Laitejoukko -ikkunat sisältävät samankaltaisia puurakenteita kuin positiopuurakennekin. Merkittävänä erona on että nämä ikkunat "kelluvat" työtilassa. Joukkojen tarkempi kuvaus on tämän ohjeen Hakutoiminnot-osiossa. Valikkorakenne Tiedosto Tietokanta Kirjaudu ulos Tuonti, Tulostuspohjat Vienti, Tulostuspohjat Lopeta Avaa ikkunan, jossa voi katsoa/muuttaa tietokantaliityntää. Saatavuus: CMX Light CMX Professional ( * CMX Enterprise * ) Ei kelluvaa lisenssiä. Avaa ikkunan, jossa voi katsoa/muuttaa tietokannan isäntätietoja. Saatavuus: CMX Light CMX Professional ( * CMX Enterprise * ) Kelluvalla lisenssillä. Tulostuspohjien tuontityökalu. Tällä voit tuoda tulostuspohjia toisesta tietokannasta (kunhan ne on ensiksi tuotu saataville (katso seuraava kohta). Saatavuus: CMX Light CMX Professional CMX Enterprise Tulostuspohjien vientityökalu. Tällä voit viedä tietokannasta ulos tulostuspohjien kopiot. Tällöin ne on saatavilla toiseen CMXtietokantaan. Saatavuus: CMX Light CMX Professional CMX Enterprise Sulkee CMX-ohjelmiston CMX Käyttöohje Ohjelmiston yleiskuvaus 23

36 Tietokanta Velho Laitevalmistajat Kalibraattorit Poimintalistat Toimintotyypit Käynnistää velhon, jolla voit nopeasti luoda position, laitteen jne. Avaa ikkunan jossa voit käsitellä laitevalmistajatietoja. Avaa ikkunan jossa voit käsitellä kalibraattoritietoja (ja edelleen kalibraattorivalmistajatietoja). Avaa ikkunan jossa voit käsitellä poimintalistoja. Ne ovat luetteloita, joihin on valmiiksi kirjattu usein eteen tulevia vaihtoehtoja. Avaa toimintotyypit -ikkunan, jossa toimintotyyppimalleja voi muokata ja tarvittaessa lisätä uusia toimintotyyppimalleja. Näkymä Tiedot Laitteet Avaa/sulkee lisätietoikkunan. Avaa/sulkee Laitteet -ikkunan. * ) Kalibrointihistoria Avaa/sulkee Kalibrointihistoria -ikkunan. Positiojoukot Laitejoukot Virkistä Avaa/sulkee Positiojoukko -ikkunan. Avaa/sulkee Laitejoukko -ikkunan. Virkistää aktiivisena olevan puurakenteen sisällön. Toiminto on tarpeen erityisesti silloin kun useampi käyttäjä työskentelee samassa tietokannassa. Virkistäminen tuo toisen käyttäjän tekemät muutokset esille. * ) Saatavuus: CMX Light CMX Professional CMX Enterprise 24 Ohjelmiston yleiskuvaus CMX Käyttöohje

37 Kalibrointi Lähetä Vastaanota Käsinsyöttö Avaa ikkunan, johon voit tuoda kalibraattorille lähetettävät toiminnot. Avaa ikkunan, jolla voit vastaanottaa kalibrointituloksia kalibraattorilta. Avaa ikkunan, jossa voit syöttää kalibrointitulokset käsin. Soveltuu tapauksiin, joissa käytetään eikommunikoivaa kalibraattoria. Dokumentit Kalibrointitodistukset, Tulosta * ) Kalibrointitodistukset, Muokkaa Raportit, Tulosta * ) Raportit, Muokkaa Tarrat, Tulosta * ) Tarrat, Muokkaa * ) Kalibrointihistoria, Tulosta * ) Kalibrointihistoria, Muokkaa Avaa ikkunan, johon voit tuoda kalibrointitulokset, joiden kalibrointitodistuksen haluat tulostaa. Mahdollisuus tehdä omia kalibrointitodistuksia. Avaa ikkunan, johon voit tuoda positiot tai laitteet, joille haluat tulostaa raportin. Mahdollisuus tehdä omia raportteja. Avaa ikkunan, johon voit tuoda positiot tai laitteet, joille haluat tulostaa kalibrointitarrat. Mahdollisuus tehdä omia tarroja. Avaa ikkunan, johon voit tuoda toiminnot, joiden kalibrointihistorian haluat tulostaa. Mahdollisuus tehdä omia kalibrointihistoriaraportteja. * ) Saatavuus: CMX Light CMX Professional CMX Enterprise CMX Käyttöohje Ohjelmiston yleiskuvaus 25

38 Työkalut * ) Muutostenhallinta Asetukset Tietoturva, Käyttäjät Tietoturva, Vaihda salasana * ) Käyttöliittymä, Muokkaa * ) Käyttöliittymä, Tallenna * ) Käyttöliittymä, Peruuta muutokset * ) Käyttöliittymä, Mukauta Avaa Muutostenhallinta -ikkunan. Avaa Asetukset -ikkunan, jossa voit katsella/muuttaa CMX:n perusasetuksia. Avaa Käyttäjät -ikkunan, jossa käyttäjiä ja käyttäjäryhmiä ylläpidetään. Sisäänkirjautunut käyttäjä voi muuttaa omaa salasanaansa. Huomaa, että tämä vaihtoehto on tarjolla vain mikäli salasanan käyttö on aktivoitu asetuksissa. Aktivoi käyttöliittymätekstien muokkauksen tekstien esiintymispaikalla. Tallentaa käyttöliittymätekstien muutokset. Peruu käyttöliittymätekstien muutokset. Avaa ikkunan, jossa voit mukauttaa CMX:n käyttöliittymän omien tarpeittesi mukaiseksi. ** ) Linkit Mahdollisuus linkittää minkä tahansa tiedoston (myös ohjelmatiedoston), jonka käyttöjärjestelmä tuntee. Linkitetyn tiedoston avaaminen/käynnistäminen tehdään tämän valikkovaihtoehdon alavalikosta, jonne uusi linkki tulee automaattisesti mukaan. Linkki voi olla myös internet-linkki, kunhan osoitteesta on karsittu alun " -osuus. Beamex-työkalut Sisältää linkkejä Beamexkalibraattoreiden työkaluihin, esimerkiksi kuvankaappausohjelmia (Picture Capturer), laitekuvausten lähetysohjelmia (DD Sender), demoja jne. * ) Saatavuus: CMX Light CMX Professional CMX Enterprise ** ) Saatavuus: CMX Light CMX Professional CMX Enterprise 26 Ohjelmiston yleiskuvaus CMX Käyttöohje

39 Ikkuna Limittäin Vierekkäin vaakasuunnassa Vierekkäin pystysuunnassa Järjestää työtilassa olevat ikkunat uudelleen. Järjestää työtilassa olevat ikkunat uudelleen. Järjestää työtilassa olevat ikkunat uudelleen. Ohje CMX Ohje CMX Laskennat ** ) CMX Raporttimuuttujat Hakemisto Etsi Tietoja Avaa CMX:n ohjetiedoston Avaa CMX Calculations -ohjetiedoston, jossa kuvataan CMX:n laskentatoimia (englanniksi). Avaa CMX Report Variables -ohjetiedoston, jossa kuvataan asiakirjojen laadintamoduulissa tarjolla olevat muuttujat (englanniksi). Avaa CMX:n ohjetiedoston hakemistosivun. Avaa CMX:n ohjetiedoston Etsi -sivun. Avaa ikkunan, jossa on CMX:n lisenssitiedot. ** ) Saatavuus: CMX Light CMX Professional CMX Enterprise CMX Käyttöohje Ohjelmiston yleiskuvaus 27

40 Työkalupalkki Pääikkunan työkalupalkissa on tarjolla seuraavanlaiset työkalut: Painonappi Velho Tiedot Laitteet Positiojoukot Laitejoukot Kalibrointi Dokumentit Avaa velhotyökalun, jolla luo helposti position, linkitetyn laitteen sekä niille toiminnon ja kalibrointimenetelmän. Vain keskeisimmät kentät näytetään. Avaa puurakenteesta valitun kohteen lisätietoikkunan työtilaan. Sama painonappi myös sulkee jo avatun lisätietoikkunan. Avaa Laitteet -ikkunan työtilaan. Sama painonappi myös sulkee jo avatun ikkunan. Avaa Positiojoukot -ikkunan työtilaan. Sama painonappi myös sulkee jo avatun ikkunan. Avaa Laitejoukot -ikkunan työtilaan. Sama painonappi myös sulkee jo avatun ikkunan. Sisältää valikon, jossa on kalibrointiin liittyviä toimintoja. Sisältää valikon, jossa on dokumenttien tulostamiseen liittyviä toimintoja. 28 Ohjelmiston yleiskuvaus CMX Käyttöohje

41 Muut ikkunat CMX-ohjelmistossa on kolmenlaisia ikkunoita: 1. Pääikkuna, joka on kuvattu edellisissä luvuissa 2. Ikkunat, jotka avautuvat pääikkunan työtilaan, esim. lisätietoikkuna. Nämä ikkunat liittyvät läheisesti tietoihin, jotka esitetään pääikkunassa. Siksi ne esiintyvät työtilassa. Tälle ikkunatyypille on lisäksi ominaista se, että useampia ikkunoita voi olla auki yhtäaikaa. 3. Erilliset ikkunat, jotka avautuvat pääikkunan ulkopuolelle, esim. Kalibraattorit -ikkuna. Vain yksi tällainen ikkuna voi olla kerrallaan auki. Lisäksi: pääikkunaa ei voi käyttää niin kauan kuin jokin näistä erikoistehtäväikkunoista on auki. Sulje erikoistehtäväikkuna palataksesi pääikkunaan. Käsinsyöttöikkuna avautuu pääikkunan ulkopuolelle, eli on kolmatta tyyppiä seuraavin poikkeuksin: voit avata useita käsinsyöttöikkunoita ja pääikkunaa voi käyttää käsinsyöttöikkunan/-ikkunoiden ollessa auki. 2- ja 3-tyypin ikkunoiden ulkoasu vaihtelee paljon, riippuen niiden käyttötarkoituksesta. Työkalupalkki on tyypillisesti muotoa: Painonappi Uusi Poista Muokkaa Peruuta Tallenna Sulje Ohje Tyhjää ikkunan kaikki kentät ja antaa mahdollisuuden syöttää uuden kalibraattorin, valmistajan tms. Poistaa valitun kohteen. Mahdollistaa valitun kohteen tietojen muokkauksen. Aktiivinen vain lisättäessä tai muokattaessa. Mahdollisuus perua tehdyt lisäykset/muutokset. Aktiivinen vain lisättäessä tai muokattaessa. Mahdollisuus tallentaa tehdyt lisäykset/muutokset. Sulkee ikkunan. Avaa CMX:n ohjetiedoston kyseisen ikkunan aiheen kohdalta. CMX Käyttöohje Ohjelmiston yleiskuvaus 29

42 Useampi yhtäaikainen käyttäjä Saatavuus: CMX Light CMX Professional CMX Enterprise Saatavuus: CMX Light CMX Professional CMX Enterprise Yhtäaikainen käyttö Kun useampi käyttäjä käyttää samaa tietokantaa ja kaksi tai jopa useampikin käyttäjä muuttaa yhtäaikaisesti samaa tietuetta, ensiksi tallentanut "voittaa". Tätä tietokantaan tallennusmenetelmää kutsutaan englanniksi nimellä optimistic concurrency control. Muille samaa tietuetta muokanneille näytetään ilmoitus, ettei heidän muutoksiaan voi nyt tallentaa, koska joku muu muokkasi samaa tietoa yhtäaikaisesti. Katso myös: Manuaalinen lukitus / vapautus. Tietojen näkyvyyden rajoittaminen CMX:ssä on mahdollista rajoittaa käyttäjäryhmien pääsy tiettyihin tietokannan osiin. Pääsy asetetaan käyttäjäryhmäkohtaisesti "Näkyy ryhmille" -asetuksen avulla. Näkyvyys on määriteltävissä seuraaville tietokantaelementeille: tehdasrakenteen tasot, kalibraattorit, kalibraattorimoduulit, positiot, laitteet sekä tallennetut suodatuskriteerit Näkyvyysasetus on hierarkkinen; jos esimerkiksi tietyn tehdasrakennetason näkyvyys estetään tietyiltä ryhmiltä, kaikki tason alapuolella olevat tasot, positiot ja laitteet eivät myöskään ole näkyvissä ao. ryhmille. Luomalla sopivia käyttäjäryhmiä voit määrätä mitä kukin ryhmä voi nähdä tietokannasta. Jos samaa tietokantaa käyttää esimerkiksi useampi osasto, jaa mm. käyttäjät osaston mukaisin ryhmiin ja näytä kullekin ryhmälle vain ne osat tietokannasta, jotka kuuluvat heidän osastoonsa. Huomaa. Vain käyttäjät, joilla on tarvittavat oikeudet voivat muuttaa näkyvyystietoja. Katso myös: Perusasetukset -osion kappale Käyttäjistä ja käyttäjäryhmistä sekä Käyttäjien toimipaikkakohtainen ylläpito. 30 Ohjelmiston yleiskuvaus CMX Käyttöohje

43 Epävarmuuslaskenta Saatavuus: CMX Light CMX Professional CMX Enterprise CMX:n epävarmuuslaskennan voi konfiguroida omien tarpeiden mukaiseksi. Seuraavassa listassa on esitelty epävarmuuslaskentaan liittyviä toimintoja: Beamex kalibraattoreiden epävarmuustiedot ovat automaattisesti saatavilla esim. kalibrointitulosten joukossa. CMX tukee jopa kahdeksaa käyttäjän määrittelemää epävarmuutta (B-tyypin epävarmuuksia). Ne voidaan ottaa käyttöön käyttöliittymän mukauttamistoiminnon avulla. Kalibrointiasetusten joukossa on asetus, jolla voidaan valita näytetäänkö tulosten joukossa laajennettu epävarmuus. CMX Käyttöohje Ohjelmiston yleiskuvaus 31

44 Yleisiä toimintoja Yleisissä toiminnoissa kuvataan sellaisia toimintoja, jotka löytyvät useista CMX:n ikkunoista. Ponnahdusvalikot Ponnahdusvalikko avautuu napsauttamalla hiiren kakkosnäppäintä. Ponnahdusvalikon sisältö riippuu kohdasta, jossa hiiren kakkosnäppäintä napsautettiin. CMX:n ponnahdusvalikoita kannattaa aina hyödyntää, kun on epävarma mitä seuraavaksi voisi tehdä. Valikko sisältää tilanteeseen liittyvät yleisimmät toiminnot. 'Vedä ja pudota' -toiminto Useat CMX:n ikkunoista tukevat 'vedä ja pudota' -toimintoa. Se on nopea tapa lisätä esimerkiksi toimintoja kalibraattorille lähetettävien toimintojen listaan. Myös olemassa olevien laitteiden/toimintojen linkittäminen positioon tehdään 'vedä ja pudota' -toiminnon avulla. Poimintalistojen ominaisuuksia Useat CMX:n poimintalistoista sallivat uuden vaihtoehdon lisäämisen, mikäli poimintalista ei sisällä soveliasta vaihtoehtoa. Jos lisättävä vaihtoehto ei edellytä lisätietojen syöttämistä, kirjaa uusi vaihtoehto suoraan poimintalistan tyhjälle riville. Esimerkiksi uuden prosessiliitynnän lisääminen näiden poimintalistaan. Jos lisättävä vaihtoehto edellyttää lisätietojen syöttämistä, poimintalistassa on vaihtoehto nimeltään Uusi. Tällaisen vaihtoehdon valitseminen avaa ikkunan, jossa voit määritellä uuden vaihtoehdon edellyttämät tiedot. Esimerkki viimeksi esitetystä tapauksesta on uuden kalibraattorin lisääminen tietokantaan. Jos kalibraattorille, jonka lisäät tietokantaan, ei löydy kalibraattorimallitietoja, valitse Uusi. Tällöin avautuu ikkuna, jossa voit lisätä kalibraattorimallitiedot sekä sen valmistajatiedot tietokantaan. Kaikki tämä tapahtuu ilman että avataan kalibraattorivalmistajaikkunaa, jossa valmistaja- ja mallitietoja katsellaan/ylläpidetään. 32 Ohjelmiston yleiskuvaus CMX Käyttöohje

45 Saatavuus: CMX Light CMX Professional CMX Enterprise Käytössä / ei käytössä CMX tukee positioiden, laitteiden ja usean muun tietokannassa olevan kohteen käytöstä poistamista Tällaisten kohteiden tietojen yhteydessä on valintaruutu nimeltään Käytössä (kalibrointitulosten kohdalla "Voimassa"). Jos valintaruudusta poistetaan rasti, kohde ei enää ole käytössä (tulokset eivät ole voimassa, eli niitä ei käytetä historiatietojen tulkinnassa). Käytöstä poistetun kohteen ikoni esitetään puurakenteessa muuten samanlaisena kuin muut, mutta ikoni on harmaa ja sen oikeassa alareunassa on pieni punainen rasti. Käytöstä pois ottaminen on hierarkkista. Jos otat esimerkiksi tehdashierarkian tason pois käytöstä, kaikki positiot, laitteet, toiminnot ja kalibrointimenetelmät, jotka hierarkkisesti sijaitsevat tason alapuolella ovat myöskin pois käytöstä. Vastaavasti, käyttöön ottaminen (palauttaminen) on myöskin hierarkkista. Huomaa. Positioon asennettua laitetta ei voi ottaa pois käytöstä ennen kuin se on irrotettu positiosta. Lukitus / vapautus Lukitus/vapautus mahdollistaa position/laitteen lukitsemisen muilta käyttäjiltä. Lisätietoa toiminnosta osiossa Lukitus / vapautus. CMX Käyttöohje Ohjelmiston yleiskuvaus 33

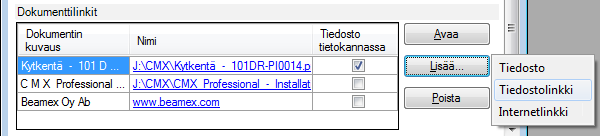

46 Dokumenttilinkit Useat CMX:n tietosivuista sisältävät mahdollisuuden linkittää dokumentteja. CMX:ssä on mahdollista tehdä kolmenlaisia linkkauksia/tallennuksia (vaihtoehdot on esitetty samassa järjestyksessä kuin kuvan ponnahdusvalikossa, joka avautuu Lisää - painonapista.): Tiedosto. Tämä vaihtoehto tallentaa dokumentin tietokantaan. Koska tämä tapa kasvattaa tietokannan kokoa, vaihtoehdon voi tarpeen tullen poistaa käytöstä CMX:n Asetukset -ikkunan perusasetuksista. Kuvan Tall. tietokantaan -sarakkeen valintaruutu on rastitettu, jos dokumentti on tallennettu tietokantaan. Tiedostolinkki. Tämä vaihtoehto tallentaa tiedostopolusta linkin tietokantaan. Itse tiedostoa ei tallenneta, vaan pelkkä linkki. Kuvan Tall. tietokantaan - sarakkeen valintaruutu ei ole rastitettu, jos tietokantaan on tallennettu tiedostolinkki. Internetlinkki. Tällä voit lisätä Internet-linkin tietokantaan. Lisätessäsi Internet-linkin, jätä alun " - osuus pois. Huomaa. Linkkien lukumäärää ei ole rajoitettu. Lisäksi, tiedostomuodolle ei ole rajoituksia, kunhan saatavilla on ohjelma, jolla tiedostoa voi katsoa. Jos sellainen on, se käynnistyy automaattisesti valitessasi dokumenttilinkin. 34 Ohjelmiston yleiskuvaus CMX Käyttöohje

47 Saatavuus: CMX Light CMX Professional ( * CMX Enterprise Käyttäjän määrittämät kentät Useille CMX:n tietosivuille voi myös lisätä käyttäjän määrittelemiä kenttiä. Ne eivät kuitenkaan ole oletusarvoisesti näkyvissä. * ) Osa CMX Professional:in optiota: "Käyttöliittymän mukautus" Tehdäksesi haluamasi käyttäjän määrittelemät kentät näkyviksi, sinulla täytyy olla käyttöoikeudet mukauttaa CMX:n käyttöliittymää. Mukautuksen ohjeet löytyvät osion Perusasetukset kappaleesta Käyttöliittymän mukauttaminen. Vapaita tekstikenttiä ja valintaruutuja voi vapaasti käyttää omien tarpeittesi mukaisesti. Käyttöliittymän muokkaustyökaluilla voi kenttien selitetekstit muuttaa halutunlaisiksi. Kämmentietokone tukee kaikkia käyttäjän määrittelemiä kenttiä. Jotkin modernit kalibraattorit tukevat kalibrointiin liittyviä käyttäjän määrittelemiä kenttiä. Kenttiin kalibraattorissa kirjatut tiedot palautuvat CMX:ään ja ne näkyvät kalibrointitulosten joukossa. Aktivoi nämä kentät CMX:ssä (ja yhteensopivissa kalibraattoreissa) käyttöliittymän mukauttamistyökalulla. CMX Käyttöohje Ohjelmiston yleiskuvaus 35

48 Optiot Saatavuus: CMX Light CMX Professional CMX Enterprise Saatavuus: CMX Light CMX Professional CMX Enterprise Saatavuus: CMX Light CMX Professional CMX Enterprise Saatavuus: CMX Light CMX Professional CMX Enterprise Saatavuus: CMX Light CMX Professional CMX Enterprise Saatavuus: CMX Professional CMX Enterprise Tässä kappaleessa kuvataan CMX-ohjelmistoon kuuluvia optioita (poislukien CMX Light). Optiot voivat olla osana toimitettua ohjelmistoa. Ne voidaan tilata jälkikäteenkin, jos niiden toiminnallisuus havaitaan tarpeelliseksi. Asiakirjojen laadintamoduuli Mahdollistaa omien kalibrointitodistusten, raporttien, tarrojen ja kalibrointihistoriaraporttien laatimisen. Lisätietoa Kalibrointitodistukset ja muut dokumentit - osion kappaleessa Omien kalibrointitodistusten tekeminen.. Muutostenhallinta Muutostenhallinta mahdollistaa CMX tietokantaan tehtyjen muutosten seurannan. Lisätietoa Muutostenhallinta -osiossa. Ajureita muille kuin Beamex kalibraattoreille Mahdollistaa kommunikoinnin muiden kuin Beamexin tekemien kalibraattoreiden kanssa. Lisätietoa tarjolla olevista kommunikointimahdollisuuksista saa Beamexilta. Kämmentietokoneliityntä Kämmentietokonetta voi käyttää liikuteltavana tulosten käsinsyöttötyökaluna. Kalibroitavien instrumenttien tiedot siirretään kämmentietokoneeseen, kalibrointitulokset syötetään kämmentietokoneeseen ja tulokset siirretään takaisin CMX:n tietokantaan. Lisätietoa Kämmentietokoneliityntä -osiossa. Vaakakalibrointi Mahdollistaa CMX:n käytön vaakakalibroinnissa. Lisätietoa osiossa Vaakakalibrointi. Kunnossapitotarkastusten dokumentointioptio Työkalu, jolla voi suorittaa ja dokumentoida kunnossapitotarkastukset. Lisätietoa aiheesta osiossa Kunnossapitotarkastukset. 36 Ohjelmiston yleiskuvaus CMX Käyttöohje

49 Saatavuus: CMX Professional CMX Enterprise Saatavuus: CMX Light CMX Professional CMX Enterprise Saatavuus: CMX Light CMX Professional CMX Enterprise Saatavuus: CMX Light CMX Professional CMX Enterprise Työmääräimien hallintaoptio Työmääräimien laajennettu hallinta. Toiminnanohjausjärjestelmistä (ERP/CMMS) tulevien työmääräimien ja tietojen palauttamiseen liittyvä toiminto CMX:ssä. Lisätietoa aiheesta osiossa Työmääräimien hallinta. Kalibrointihistoria Kalibrointihistoriatietojen katselu sekä graafisessa että taulukkomuodossa. Optio mahdollistaa kalibrointien arvioinnin, esimerkiksi kuinka paljon laite ryömii kalibrointi- /virityskertojen välillä. Lisätietoa Kalibrointi -osion kappaleessa Kalibrointihistoria. Käyttöliittymän mukautus Mahdollistaa CMX:n käyttöliittymän muokkaamisen halutuksi. Lisätietoa Perusasetukset-osion kappaleessa Käyttöliittymän muokkaus. LDAP-käyttäjähallinta Mahdollisuus hyödyntää LDAP-autentikointia käyttäjähallintaan. Lisätietoa Perusasetukset-osion kappaleessa LDAPasetukset. CMX Käyttöohje Ohjelmiston yleiskuvaus 37

50 38 Ohjelmiston yleiskuvaus CMX Käyttöohje

51 Perusasetukset Yleistä Tämä osio kertoo sellaisista CMX:n asetuksista, jotka kannattaa tarkistaa/muokata ennen kuin CMX otetaan yleiseen käyttöön. Kaikkia asetuksia voi tietenkin muuttaa myös myöhemmin, mutta kun perusasetukset on kerran saatettu kuntoon, päivittäinen työ tehostuu. Huomaa. Jos käytössäsi on vaakakalibrointitoiminto, katso myös osion Vaakakalibrointi kappale Vaakakalibroinnin Perusasetukset. Se sisältää tietoja punnusssarjoista, punnuksista ja muista vaakakalibrointiin liittyvistä perusasetuksista CMX Käyttöohje Perusasetukset 39

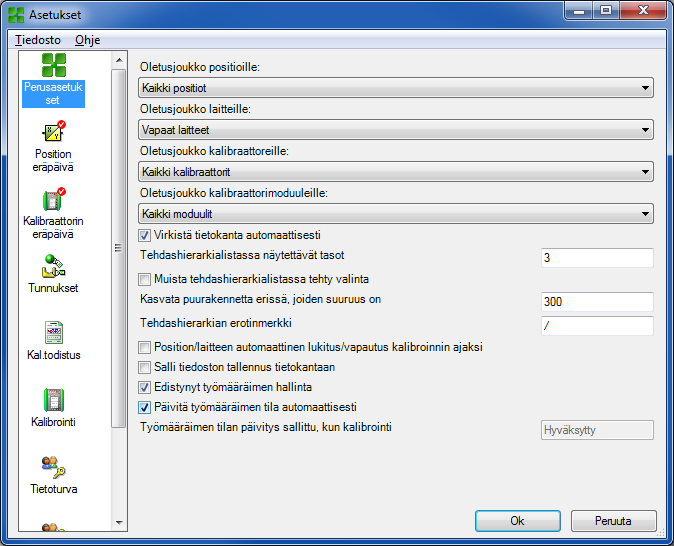

52 Asetukset-ikkuna LDAP:n ja muutostenhallinnan saatavuus: CMX Light CMX Professional CMX Enterprise Asetukset -ikkuna avautuu pääikkunan Työkalut -valikon vaihtoehdosta Asetukset. Seuraavat osa-alueet ovat tarjolla: Perusasetukset. Sisältää mm. minkälaisia tietokantahakuja suoritetaan ohjelmiston käynnistyksen yhteydessä. Position eräpäivä. Mahdollisuus määrätä koska CMX hälyttää, että toiminnon kalibrointi olisi piakkoin tehtävä. Kalibraattorin eräpäivä. Vastaava uudelleenkalibroinnin hälytys kalibraattorille. Tunnukset. Kentät, joiden avulla aktivoidaan/määritellään CMX:n automaattisesti generoima positio-/laitetunnus. Kalibrointitodistus. Kentät, joiden avulla aktivoidaan/määritellään kalibrointitodistuksiin generoituva numero. Kalibrointi. Kalibrointiin ja kalibrointitulosten katseluun liittyviä asetuksia. Tietoturva. Tietoturva-asetukset. LDAP. Lightweight Directory Access Protocol - asetukset. Muutostenhallinta. Muutostenhallintaan ja sähköiseen allekirjoitukseen liittyvät asetukset. Muutostenhallinta on ohjelmallinen optio. Seuraavat kappaleet sisältävät lisätietoja em. asetuksista. Huomaa. Jotkut asetusikkunat voi myös avata suoraan niihin liittyvistä konfigurointi-ikkunoista. Esimerkiksi asetusten tietoturvaosion voi avata suoraan Käyttäjät -ikkunan Työkalutvalikosta. Perusasetukset Osiossa määrätään mm. mitä tietokantahakuja suoritetaan ohjelmiston käynnistyksen yhteydessä. Lisäksi ikkunassa voi määritellä muutamia muitakin yleisasetuksia. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. 40 Perusasetukset CMX Käyttöohje

53 Position eräpäiväasetukset Puurakenteissa CMX käyttää keltaista tekstiväriä osoittamaan, että on aika kalibroida positio tai laite. Tässä osiossa voi määrätä ajanjakson ennen varsinaista eräpäivää, jonka aikana CMX varoittaa kalibrointitarpeesta. Huomaa. Kun position/laitteen tekstiväri muuttuu punaiseksi, on kalibroinnin eräpäivä ylittynyt. Samat värit ovat myös käytössä kalibraattorien uudelleenkalibrointitarpeen indikoinnissa. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Kalibraattorin eräpäiväasetukset Tässä osiossa määrätään koska CMX varoittaa (käyttäen keltaista tekstiväriä) kalibraattorin uudelleenkalibrointitarpeesta. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Tunnusten asetukset Kaikilla positioilla ja laitteilla, jotka tallennetaan CMX tietokantaan tulee olla yksilöllinen tunnus. Tunnukset voi joko syöttää käsin tai antaa CMX:n muodostaa tunnus automaattisesti. Jälkimmäisessä tapauksessa CMX muodostaa tunnuksen käyttäjän määriteltävissä olevien kenttien: Etuliite, Juokseva numero ja Loppuliite mukaan. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Kalibrointitodistusten numerointiasetukset Jokainen kalibrointi saa yksilöllisen numeron. Numero tulostuu kalibrointitodistukseen. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. CMX Käyttöohje Perusasetukset 41

54 Kalibrointiasetukset Tässä osiossa voit tehdä kalibrointiin liittyviä asetuksia, kuten saako yhden kalibrointitoiston tallentaa sekä "Ennen viritystä" että "Virityksen jälkeen" tuloksina ("Tallenna molemmat") silloin kun viritystarvetta ei ole. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Tietoturva-asetukset Osio sisältää asetuksia mm. siitä käytetäänkö CMX:ssä käyttäjäkohtaista salasanaa ja kuinka usein salasana tulee vaihtaa. Näiden asetusten muuttaminen on sallittu vain tietokannan pääkäyttäjille ja sellaiselle käyttäjälle, jolle on annettu oikeus muuttaa tietoturva-asetuksia. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Saatavuus: CMX Light CMX Professional CMX Enterprise LDAP-asetukset LDAP on lyhenne sanoista Lightweight Directory Access Protocol. Se on menetelmä, jota käytetään lähiverkoissa käyttäjähallintaan. Kirjautuessasi verkkoon LDAP-palvelin hyväksyy tai hylkää kirjautumisesi. Jos LDAP on aktivoitu, se ohittaa CMX:n omat salasanaasetukset. Tällöin salasanan tarkistus tehdään CMX:n tietokannan sijasta LDAP-palvelimessa. Tästä huolimatta: verkossa käytetty käyttäjänimi tulee olla myös yhtenä CMX:n käyttäjätunnuksena. LDAP-asetusten muuttaminen on sallittu vain tietokannan pääkäyttäjille ja sellaiselle käyttäjälle, jolle on annettu oikeus muuttaa LDAP-asetuksia. Lisäksi: LDAP-asetukset tulisi tehdä käyttäen apuna henkilöä, jolla on kokemusta LDAPkäyttäjähallinnasta ja tietoa yrityksen lähiverkkoasetuksista (IT-tukihenkilö). Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Huomaa. LDAP käyttäjähallinnan voi tarvittaessa ohittaa syöttämällä käyttäjätunnukseksi Lisenssiavaimen numeron ja salasanaksi CMX:n 1. toimituksen mukana tulleen pääsalasanan (Master Password). 42 Perusasetukset CMX Käyttöohje

55 Saatavuus: CMX Light CMX Professional CMX Enterprise Muutostenhallinnan asetukset Jos olet ostanut CMX muutostenhallintaoption, tällä sivulla määritellään ao. option asetukset. Ylin valintaruutu määrää käytetäänkö muutostenhallintaa vai ei. Alempana on muun muassa kenttä nimeltään Allekirjoitus. Rastittamalla tämän valintaruudun, aktivoit sähköisen allekirjoituksen. Se tarkoittaa, että (jäljitettävyyden vuoksi) kalibrointitulosten hyväksyminen edellyttää salasanan syöttämistä. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Lisätietoa muutostenhallintaikkunasta sekä sähköisestä allekirjoituksesta löytyy tämän ohjeen kohdasta Muutostenhallinta. CMX Käyttöohje Perusasetukset 43

56 Käyttäjät ja käyttäjäryhmät Käyttäjien toimipaikkakohtaisen ylläpidon saatavuus: CMX Light CMX Professional CMX Enterprise Käyttäjät -ikkuna avautuu pääikkunan Työkalut -valikon vaihtoehdosta Tietoturva. Ikkunan vasemmalla puolen on puurakenne joko käyttäjistä tai (toimipaikan) käyttäjäryhmistä, riippuen kumpi puurakenteen yläpuolella olevista välilehdistä on valittu. Oikealla puolen on lisätietoja puurakenteesta valitusta käyttäjästä / (toimipaikan) käyttäjäryhmästä. Vaihtoehtoiset puurakennenäkymät eivät "kerro mitään uutta" (toinen toisiinsa nähden). Molemmissa näkyy samat tiedot, mutta näkökulma on eri. Kun Käyttäjät -välilehti on valittu, puurakenteen ensimmäisellä tasolla on kaikki käyttäjät ja toisella tasolla mihin ryhmään/ryhmiin käyttäjä kuuluu. Kun Käyttäjäryhmät -välilehti on valittu, puurakenteen ensimmäisellä tasolla on kaikki (toimipaikan) käyttäjäryhmät ja toisella tasolla ryhmään kuuluvat käyttäjät. Useilla toimipaikoilla toimivien yritysten tietokannan käytön helpottamiseksi CMX tarjoaa mahdollisuuden luoda toimipaikkakohtaisia käyttäjäryhmiä ja toimipaikkakohtaisia käyttäjien ylläpitäjiä. Lisätietoa aiheesta löytyy sivun 48 kappaleesta Käyttäjien toimipaikkakohtainen ylläpito. Huomaa. CMX:n tietokantaan kannattaa lisätä myös sellaiset käyttäjät, jotka eivät suorita kalibrointeja, mutta esimerkiksi hyväksyvät niitä. Käyttäjistä ja käyttäjäryhmistä Helpoin tapa käyttää CMX:ää on määritellä vain yksi käyttäjä ja asettaa salasanan kysely pois päältä ohjelman asetusikkunassa. Helpon tavan huono puoli on, että kuka tahansa työaseman käyttäjä voi avata CMX:n ja tehdä mitä ikinä haluaa. Kun CMX käynnistetään ensimmäistä kertaa, on parasta heti muuttaa ylläpitäjän salasana (toimitetaan kirjekuoressa asennuslevyn kanssa) ja luoda kullekin käyttäjälle oma tunnus ja salasana. Jos salasana vaaditaan, kunkin käyttäjän salasanan voi määrittää/muuttaa alkaen käyttäjän tietojen joukossa olevasta Salasana -painonapista. 44 Perusasetukset CMX Käyttöohje

57 Jokaisen käyttäjän tulee kuulua vähintään yhteen käyttäjäryhmään. Käyttöoikeudet määrätään käyttäjäryhmille, ei yksittäisille käyttäjille. Huomaa. CMX:n käynnistyessä CMX asettaa sisäänkirjautumisikkunan Käyttäjätunnus -kentän oletusarvoksi, käyttöjärjestelmän välittämän, työasemaan kirjautuneen käyttäjän tunnuksen. CMX:n käyttöä helpottaa se, jos CMX:ään kirjatut käyttäjätunnukset ovat samat kuin käyttöjärjestelmässä käytetyt käyttäjätunnukset. Pääkäyttäjät Pääkäyttäjiksi määritetyille käyttäjille on sallittu kaikki toiminnot riippumatta siitä mihin ryhmään ne kuuluvat. Oikeastaan, pääkäyttäjän ei tarvitse kuulua mihinkään ryhmään ja siitä huolimatta hänellä on kaikki oikeudet CMX:ssä. Se, onko käyttäjälle annettu pääkäyttäjän oikeudet näkyy käyttäjän tiedoissa. Pääkäyttäjiä voi olla niin monta kuin tarvetta on, mutta vähintään yksi. Tietokannan ylläpitäjällä (asennuksessa luotu käyttäjä, ADMIN) on pääkäyttäjäoikeudet. Viimeistä pääkäyttäjää ei voi poistaa. Katso myös kappaleen Käyttäjän poissulkeminen ja lukitseminen huomautus sivulla 46. Käyttäjät Kaikille CMX:n käyttäjille voi määrätä yksilöllisen käyttäjätunnuksen ja mahdollisen salasanan (pääkäyttäjän määräämät). Käyttäjä voi kuulua yhteen tai useampaan käyttäjäjoukkoon, riippuen käyttäjän tehtävänkuvasta. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Huomaa. Käyttäjäoikeudet määritellään käyttäjäryhmille. Kun käyttäjä kuluu johonkin käyttäjäryhmään hän saa ryhmälle määritetyt oikeudet. Jos LDAP-käyttäjähallinta on aktivoitu, syötä kunkin CMXkäyttäjän käyttäjätunnukseksi lähiverkossa käytetty käyttäjänimi. Kappaleessa LDAP-asetukset (sivulla 42) on lisätietoa LDAP:n käytöstä. CMX Käyttöohje Perusasetukset 45

58 Salasanan vaihtaminen Käyttäjät voivat muuttaa oman salasanansa. Salasanan muuttaminen on mahdollista ikkunassa, joka avautuu tekemällä seuraavat valikkokomennot pääikkunassa: Työkalut, Tietoturva, Vaihda salasana (jos salasanoja käytetään). Pääkäyttäjät ja sellaiseen käyttäjäryhmään kuuluvat käyttäjät, joilla on tarvittavat oikeudet, voivat muuttaa kaikkien käyttäjien salasanoja. Huomaa. Jos LDAP-käyttäjähallinta on aktivoitu, salasanan vaihtoa ei tehdä CMX:ssä, vaan Windowsissa. Lisää LDAP:sta kappaleessa LDAP-asetukset, sivulla 42. Käyttäjän poissulkeminen ja lukitseminen CMX poistaa automaattisesti käyttöoikeudet käyttäjältä, jonka aikaraja käyttöoikeuden loppumiselle on ylittynyt. Tällöin käyttäjä ei enää voi kirjautua ohjelmiston. Käyttäjät -ikkunan puurakenteessa näkyy poissuljetun käyttäjän ikonissa pieni punainen rasti merkkinä poissulkemisesta. Poissulkemisen voi kumota antamalla käyttäjälle uuden, tulevaisuudessa olevan, aikarajan käyttöoikeuden loppumiselle. Jos käyttäjä yrittää kirjautua CMX:ään käyttäen väärää salasanaa liian useasti (pääkäyttäjät määräävät yritysten maksimimäärän CMX:n perusasetuksissa), CMX lukitsee käyttäjän. Lukitun käyttäjän tietojen joukossa on painonappi, jolla käyttäjä vapautetaan (mikäli käyttöoikeudet sen sallivat). Huomaa. Pääkäyttäjien osalta Käyttöoikeus loppuu kentällä ei ole merkitystä. Pääkäyttäjän oikeus käyttää tietokantaa voi loppua vain mikäli häneltä otetaan pääkäyttäjäoikeudet pois. 46 Perusasetukset CMX Käyttöohje

59 Käyttäjäryhmät Pääkäyttäjät ja sellaiseen käyttäjäryhmään kuuluvat käyttäjät, joilla on tarvittavat oikeudet, voivat ylläpitää käyttäjä- ja käyttäjäryhmätietoja. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Käyttöoikeudet Käyttäjäryhmille näkyvällä Käyttöoikeudet -välilehdellä on luettelo tehtävistä, joita CMX:ssä voi tehdä. Tehtävä, jonka edessä on rasti, on kyseiselle käyttäjäryhmälle sallittu. Rastittamaton tehtävä ei ole sallittu ja niihin liittyvät valikkovaihtoehdot ovat harmautetut kyseiselle käyttäjäryhmälle. Luettelo ja kuvaukset oikeuksista on tarjolla CMX:n ohjetiedostossa. Katso myös: Ohjelmiston yleiskuvaus -osion kappale: Tietojen näkyvyyden rajoittaminen. CMX Käyttöohje Perusasetukset 47

60 Käyttäjien toimipaikkakohtainen ylläpito Käyttäjien toimipaikkakohtaisen ylläpidon saatavuus: CMX Light CMX Professional CMX Enterprise CMX:n käyttäjien toimipaikkakohtainen ylläpito mahdollistaa käyttäjien ylläpidon organisoinnin yrityksille, joilla on useita toimipaikkoja. Oletusarvoisesti CMX:n pääkäyttäjä(t) luovat ja määrittelevät tietokannan käyttäjät ja käyttäjäryhmät. Lisäksi joillekin muille käyttäjille voidaan määrittää oikeudet, joiden avulla hekin voivat ylläpitää käyttäjiä ja käyttäjäryhmiä. Haittapuolena on, jos tietokanta on usean toimipisteen yhteiskäytössä, että kaikki em. (pää)käyttäjät näkevät kaikki tietokantaan kirjatut käyttäjät ja käyttäjäryhmät. Kun käyttäjien toimipaikkakohtainen ylläpito aktivoidaan, pääkäyttäjä voi lisätä toimipaikan käyttäjäryhmiä sekä toimipaikan käyttäjien ylläpitäjiä. Toimipaikan käyttäjien ylläpitäjät näkevät ja ylläpitävät vain oman toimipaikkansa käyttäjiä. Huomaa. Käyttäjien toimipaikkakohtainen ylläpito edellyttää, että Tietojen näkyvyys, käyttäjäryhmät- ja käyttäjäasetukset määritetään tarpeiden mukaisiksi. Näistä enemmän kappaleessa Käyttäjien toimipaikkakohtaisen ylläpidon käyttöönotto. Käyttäjien toimipaikkakohtaisen ylläpidon käyttöönotto Aluksi: käyttäjien toimipaikkakohtainen ylläpito pitää aktivoida. Tämä tehdään Työkalut, Asetukset ikkunan Tietoturva osiosta. Varmista, että valintaruutu Aktivoi käyttäjien toimipaikkakohtainen ylläpito on rastitettu. Huomioi, että tämän asetuksen voi muuttaa vain pääkäyttäjä tai käyttäjä, jolle on annettu oikeudet muuttaa tietoturva-asetuksia. Kun käyttäjien toimipaikkakohtainen ylläpito on aktivoitu, vain pääkäyttäjä voi luoda käyttäjäryhmiä ja toimipaikan käyttäjäryhmiä. 48 Perusasetukset CMX Käyttöohje

61 Seuraavassa on ohjeet kuinka pääkäyttäjä voi laatia toimipaikan käyttäjäryhmiä ja toimipaikan käyttäjien ylläpitäjiä: 1. Luo uusia käyttäjäryhmiä, jotka on määritelty toimipaikan käyttäjäryhmiksi (valintaruutu ryhmän asetuksissa). Luo sellaiset toimipaikan käyttäjäryhmät, jotka soveltuvat yrityksen organisaatiolle. Lisätietoa toimipaikan käyttäjäryhmän ominaisuuksista edempänä. 2. Lisää (normaali) käyttäjäryhmä ja anna sille toimipaikan käyttäjien ylläpito-oikeudet. Käyttäjäryhmän nimelle ei ole rajoituksia, mutta kuvaava nimi, esim. "Toimipaikan käyttäjien ylläpitäjät", on suositeltava. 3. Jos tietokantaan ei ole luotu (normaaleja) käyttäjäryhmiä erilaisin käyttöoikeuksin, luo ne. 4. Lisää tietokantaan käyttäjät, jotka haluat sisällyttää ryhmään "Toimipaikan käyttäjien ylläpitäjät". Liitä nämä käyttäjät soveltuviin toimipaikan käyttäjäryhmiin sekä (normaaleihin) käyttäjäryhmiin. Huomaa! Kun käyttäjien toimipaikkakohtainen ylläpito on aktivoitu, kaikkien ei-pääkäyttäjien on kuuluttava johonkin toimipaikan käyttäjäryhmään. 5. Lisää/liitä muut käyttäjät soveltuviin toimipaikan käyttäjäryhmiin sekä (normaaleihin) käyttäjäryhmiin, tai anna tämä tehtävä jollekin "Toimipaikan käyttäjien ylläpitäjälle". 6. Lisäksi, jotta käyttäjien toimipaikkakohtaista ylläpitoa voi täysimääräisesti hyödyntää, tietojen näkyvyyden rajoittamisasetukset tulee määrittää toimipaikan käyttäjäryhmien mukaisiksi. Lisätietoa tästä edempänä. Huomaa. Suosittelemme (standardi) käyttäjäryhmien luomista, koska tällöin mahdollistuu erilaisten käyttäjäoikeuksien määrittäminen erilaisille käyttäjille. Käyttöoikeudet määrittyvät (standardi) käyttäjäryhmässä ja käyttäjän sijainti organisaatiossa toimipaikan käyttäjäryhmässä. Muut kuin pääkäyttäjät, jotka on lisätty tietokantaan ennen käyttäjien toimipaikkakohtaisen ylläpidon aktivointia voivat (tahattomasti) jäädä toimipaikan käyttäjäryhmien ulkopuolelle. Varmista, että tällaiset käyttäjät määritellään jonkin toimipaikan käyttäjäryhmään. Muuten he eivät voi kirjautua CMX:ään. CMX Käyttöohje Perusasetukset 49

62 Toimipaikan käyttäjien ylläpitäjästä: Toimipaikan käyttäjien ylläpitäjä voi lisätä/muokata/poistaa käyttäjiä, jotka kuuluvat samoihin toimipaikan käyttäjäryhmiin ja (normaaleihin) käyttäjäryhmiin kuin toimipaikan käyttäjien ylläpitäjä itsekin. Jos toimipaikan käyttäjien ylläpitäjä lisää käyttäjiä, uuden käyttäjän on kuuluttava johonkin toimipaikan käyttäjäryhmään ja mieluusti myös (normaaliin) käyttäjäryhmään. Toimipaikan käyttäjien ylläpitäjä näkee vain ne toimipaikan käyttäjäryhmät ja (normaalit) käyttäjäryhmät, joihin hän itse kuuluu. Toimipaikan käyttäjien ylläpitäjä voi katsoa, vaan ei muokata, niiden käyttäjäryhmien oikeuksia, joihin hän kuuluu. Toimipaikan käyttäjien ylläpitäjät eivät voi luoda toimipaikan käyttäjäryhmiä eikä (normaaleihin) käyttäjäryhmiä. Toimipaikan käyttäjäryhmistä: Toimipaikan käyttäjäryhmä näkyy (normaalien) käyttäjäryhmien joukossa. Toimipaikan käyttäjäryhmä erottuu sillä, että puurakenteissa sen nimi on sinisellä värillä. Toimipaikan käyttäjäryhmän nimen alkuun voi myös lisätä jonkin etuliitteen, esimerkiksi: "> UPM, Pietarsaari". Vaikka pääkäyttäjä voi lisätä oikeuksia toimipaikan käyttäjäryhmälle, se ei ole suositeltavaa. Kaikki käyttäjät, jotka liitetään toimipaikan käyttäjäryhmään saavat (normaalin) käyttäjäryhmän oikeuksien lisäksi mahdolliset toimipaikan käyttäjäryhmälle annetut oikeudet. 50 Perusasetukset CMX Käyttöohje

63 Näkyvyydestä, käyttäjäryhmistä ja käyttäjistä Seuraavat valintalistat esiintyvät useassa CMX:n ikkunassa: Näkyy ryhmille, Käyttäjäryhmä ja Käyttäjä. Ne määrittävät valitun kohteen näkyvyyden ja omistussuhteen. Näkyy ryhmille on saatavilla näissä ikkunoissa: tehdasrakenteen taso, positio, laite, kalibraattori, moduuli ja suodatus. Käyttäjäryhmä on saatavilla näissä ikkunoissa: tehdasrakenteen taso, positio ja laite. Käyttäjä on saatavilla näissä ikkunoissa: tehdasrakenteen taso, positio, laite ja kalibrointimenetelmä. Em. valintalistojen sisältö riippuu siitä, onko käyttäjien toimipaikkakohtainen ylläpito aktivoitu vai ei: Kun käyttäjien toimipaikkakohtainen ylläpito on aktivoitu: Näkyy ryhmille, Käyttäjäryhmä valintalistat sisältävät toimipaikan käyttäjäryhmiä. Vain ne toimipaikan käyttäjäryhmät näkyvät, joihin CMX:ään kirjautunut käyttäjä kuuluu. Pääkäyttäjille näkyvät kaikki toimipaikan käyttäjäryhmät. Käyttäjä valintalista sisältää käyttäjät, jotka kuuluvat samaan toimipaikan käyttäjäryhmään kuin CMX:ään kirjautunut käyttäjäkin. Kun käyttäjien toimipaikkakohtainen ylläpito ei ole aktivoitu: Näkyy ryhmille, Käyttäjäryhmä valintalistat sisältävät kaikki käyttäjäryhmät. Käyttäjä valintalista sisältää kaikki käyttäjät. Lisätietoa näkyvyydestä kappaleessa Tietojen näkyvyyden rajoittaminen, osassa Ohjelmiston yleiskuvaus. CMX Käyttöohje Perusasetukset 51

64 Tehdashierarkia Esimerkki tehdashierarkiasta: Tehdashierarkia on nähtävillä pääikkunan vasemmassa laidassa, kun valitset Tehdashierarkia -välilehden. Tehdashierarkiasta on luettavissa missä kohden tehdasta positio sijaitsee. CMX:ssä tehdashierarkiatasoja voi olla haluttu määrä. Esimerkkikuvan vihreät "salmiakkikuviot" ovat tasoja. Taso voi olla mikä tahansa tehdashierarkian osa, joka on tarpeen esittää tehdashierarkiassa. Positiot sijaitsevat hierarkiatasojen loppupäässä. Positioiden ei tarvitse sijaita tietyllä hierarkiatasolla, vaan ne voivat sijaita millä tahansa tasolla. Tehdashierarkian luominen ei ole pakollista. Jos sellainen kuitenkin tehdään, suosittelemme että se tehdään ennen positioiden kirjaamista. Tällöin positioiden luonnin yhteydessä voidaan valita sen sijaintipaikka jo olemassa olevassa tehdashierarkiassa. Tehdashierarkian ylläpito Tehdashierarkiatasojen lisääminen Seuraavassa on kuvattu tehdashierarkiatason lisäämisen vaiheet: 1. Valitse tehdashierarkian taso, jonka alapuolelle haluat luoda uuden tason (jos haluat tehdä uuden päätason, valitse vihreä kansio). Napsauta hiiren kakkosnäppäintä. 2. Valitse Uusi, Taso avautuneesta ponnahdusvalikosta. Anna tasolle Nimi. Muut kentät eivät ole pakollisia. On olemassa toinenkin tapa lisätä tehdashierarkiatasoja: 1. Katsellessasi tehdashierarkiatason tietoja pääikkunan oikealla puolen, ikkunan työkalupalkissa on Uusi -painonappi. 2. Tässäkin tapauksessa uusi tehdashierarkiataso syntyy valitun/katsellun tason alapuolelle. 3. Valitsemalla ao. painonapin voit luoda uuden tehdashierarkiatason samalle tasolle kuin katseltu tehdashierarkiataso. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. 52 Perusasetukset CMX Käyttöohje

65 Huomaa. Tehdashierarkiatason lisääminen positioon ei ole mahdollista. "Tasoketju" päättyy positioon. Position lisääminen on kuvattu tämän ohjeen osassa: Instrumenttien lisääminen tietokantaan. Tehdashierarkiatasojen muokkaaminen Varmista, että tehdashierarkiatason tiedot näkyvät pääikkunan oikealla puolen. Ellei, valitse haluamasi taso tehdashierarkiasta ja napsauta pääikkunan työkalupalkin Tiedot - ikonia. Tason tietoja esittävässä ikkunassa on oma työkalupalkki. Siinä on Muokkaa -painonappi, josta tietojen muokkaus aloitetaan. Samassa työkalupalkissa on painonapit, joilla muokatut tiedot joko tallennetaan tai perutaan. Tehdashierarkiatasojen poistaminen Poistaaksesi tehdashierarkiatason, valitse se ja napsauta hiiren kakkosnäppäintä. Ponnahdusvalikossa on Poista - vaihtoehto. Huomaa. Tehdashierarkiatasojen poistaminen poistaa myös kaiken hierarkkisesti tason alapuolella olevat tasot, positiot, toiminnot, kalibrointimenetelmät, kalibrointitulokset ja linkitetyt laitteet. CMX Käyttöohje Perusasetukset 53

66 Laitevalmistajat Laitevalmistajat -ikkunan voi avata pääikkunan Tietokanta -valikosta. Laitevalmistajat -ikkunan päätehtävä on mahdollistaa tietokantaan jo kirjattujen valmistajien ja laitemallien tietojen muokkaus. Valmistajien ja laitemallien lisääminen on kätevintä tehdä samalla kun lisäät laitteita. Laitevalmistajat - ikkunassakin voi halutessaan lisätä valmistajia ja laitemalleja. Edelleen: laitevalmistaja- ja laitemallitietojen lisääminen ei ole pakollista. Jos kuitenkin kirjaat kaikille laitteille paljon tietoa (esimerkiksi mitta-alue, kostuvien osien materiaalitiedot, prosessiliityntä), mallitietojen avulla voit vähentää kirjaamisvaivaa, koska samankaltaisten laitteiden lisääminen helpottuu kertaalleen syötettyjen mallitietojen ansiosta. Huomaa. Kalibraattorivalmistajille ja -malleille on oma ikkunansa, joka esitellään sivulla 62. Vain kalibroitavien laitteiden valmistaja- ja mallitiedot ovat tässä ikkunassa. Laitevalmistajatietojen ylläpito Laitevalmistajan lisääminen Lisää laitevalmistaja valitsemalla joko Tiedosto, Uusi, Laitevalmistaja, tai käytä ponnahdusvalikosta löytyvää vastaavaa vaihtoehtoa. Edelleen: voit lisätä uuden valmistajan valitsemalla työkalupalkista Uusi -painonapin silloin kun katselet toisen laitevalmistajan tietoja. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Huomaa. Laitevalmistaja lisätään myös kalibraattorivalmistajaluetteloon. Tämä vähentää työmäärää silloin kun sama valmistaja tekee sekä kalibroitavia laitteita että kalibraattoreita. 54 Perusasetukset CMX Käyttöohje

67 Laitevalmistajatietojen muokkaaminen Muokataksesi puurakenteesta valitun laitevalmistajan tietoja, valitse joko Tiedosto, Muokkaa tai työkalupalkista Muokkaa -painonappi. Laitevalmistajan poistaminen Poistaaksesi valitun laitevalmistajan, valitse joko Tiedosto, Poista tai työkalupalkista Poista -painonappi. Huomaa. Laitevalmistajaa ei voi poistaa, jos tietokannassa on laitemalli, joka viittaa laitevalmistajaan. Laitemallien ylläpito CMX:ssä laitemallitiedot toimivat pohjina, joiden avulla luodaan laitteet. Luomalla kattavan laitemallikirjaston voit nopeasti lisätä laitteita, käyttäen mallitietoja hyväksesi. Tällöin laitteen lisääminen edellyttää vain laitemallin valitsemista ja sarjanumeron syöttämistä. Laitemallin lisääminen Lisää laitemalli valitsemalla joko Tiedosto, Uusi, Laitemalli, tai käytä ponnahdusvalikosta löytyvää vastaavaa vaihtoehtoa. Edelleen: voit lisätä uuden laitemallin valitsemalla työkalupalkista Uusi -painonapin silloin kun katselet toisen laitemallin tietoja. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Huomaa. Laitemalli lisätään puurakenteessa valittuna olevalle valmistajalle. Jos puurakenteesta on laitemalli valittuna, uusi laitemalli lisätään samalle valmistajalle kuin valittu laitemalli. Tällä hetkellä laitemallin siirto valmistajalta toiselle ei ole mahdollista. CMX Käyttöohje Perusasetukset 55

68 Laitemallin muokkaaminen Muokataksesi puurakenteesta valitun laitemallin tietoja, valitse joko Tiedosto, Muokkaa tai työkalupalkista Muokkaa - painonappi. Huomaa. Laitemallia ei voi siirtää laitevalmistajalta toiselle. Laitemallin poistaminen Poistaaksesi valitun laitemallin, valitse joko Tiedosto, Poista tai työkalupalkista Poista -painonappi. Huomaa. Laitemallia ei voi poistaa, jos tietokannassa on jokin laite, joka viittaa laitemalliin. 56 Perusasetukset CMX Käyttöohje

69 Kalibraattorit Kalibraattorit -ikkunan voi avata pääikkunan Tietokanta - valikosta. Jos käytössäsi on vaakakalibrointitoiminto, katso myös osion Vaakakalibrointi kappale Vaakakalibroinnin Perusasetukset. Se sisältää tietoja punnussarjoista, punnuksista ja muista vaakakalibrointiin liittyvistä perusasetuksista Ikkunassa voit ylläpitää käytössäsi olevien kalibraattoreiden tietoja. Myös kalibraattorimoduuli- ja mitta-aluetiedot ylläpidetään tässä ikkunassa. Kaikkien em. tiedot ovat tarpeen kalibrointien jäljitettävyyden varmistamiseksi. Ikkunan vasemmalla puolella on puurakenne, jossa esitetään joko kalibraattori- tai moduulitietoja. Kalibraattorit -välilehdellä näkyvät kalibraattorit. Kunkin kalibraattorin alle avautuu lisätietoa, eli kalibraattoriin liitetyt moduulit, moduulien mitta-alueet sekä kalibraattoriin kytkettävissä olevat ulkoiset moduulit. Puurakenteessa ei kuitenkaan näy "vapaita" sisäisiä moduuleja, eli sellaisia, jotka eivät ole asennettu mihinkään kalibraattoriin. Moduulit -välilehdellä näkyvät moduulit. Kunkin moduulin alle avautuu lisätietoa: mihin kalibraattoriin se on asennettu ja mitkä mitta-alueet moduulista löytyvät. Puurakenteessa ei kuitenkaan näy sellaisia kalibraattoreja, joihin ei ole asennettu yhtään sisäistä moduulia. Kalibraattoria voi käyttää vain, jos siihen on asennettu yksi tai useampi (mitta-alueita sisältävä) moduuli. Huomaa. Jos käytössäsi on kalibraattori, joka ei ole modulaarinen, kopioi kalibraattorin tiedot näennäisiksi moduulitiedoiksi ja määrittele näennäismoduulille kalibraattorin mitta-alueet. Kalibraattorivalmistajien ja -mallien lisääminen voidaan tehdä samassa yhteydessä kun lisäät kalibraattorin. Valitse Valmistaja : Malli -listasta vaihtoehto Uusi, jolloin pääset syöttämään tarvittavat valmistaja- ja mallitiedot. CMX Käyttöohje Perusasetukset 57

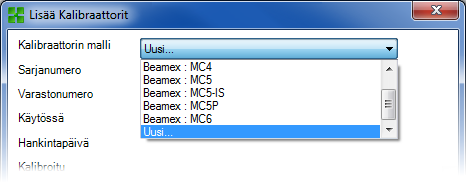

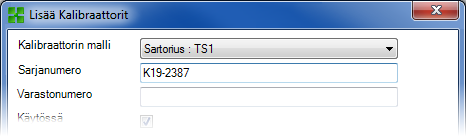

70 Kalibraattoritietojen ylläpito Kalibraattoreiden lisääminen Tapa, jolla uusi kalibraattori lisätään riippuu kalibraattorista: Modernit, kommunikoivat, Beamex-kalibraattorit: Valitse Tunnista kalibraattori -painonappi Kalibraattorit -ikkunan vasemmasta alanurkasta (tai Työkalut - valikosta löytyvä vaihtoehto Autom. tunnistus). CMX lisää kytketyn kalibraattorin, sen moduulit ja mittaalueet automaattisesti tietokantaan. Moduulit kirjautuvat automaattisesti kalibraattoriin liitetyiksi. Mitään ei tarvitse tehdä käsin. Huomaa kuitenkin: Modernit, USB-kommunikointia käyttävät, kalibraattorit kommunikoivat CMX:n kanssa vasta kun USB-ohjain on asennettu. Aiheesta lisää osiossa Lisätietoa, kappaleessa Kalibraattorit ja USB-kommunikointi. Muille kalibraattoreille: Kalibraattori, sen moduulit sekä näiden mitta-alueet tulee lisätä käsin tietokantaan. Käytä joko Tiedosto - valikkoa, ponnahdusvalikkoa, tai työkalupalkista löytyvää Uusi -painonappia. Täytä kalibraattorin osalta vähintään seuraavat kentät: Valmistaja : Malli, Sarjanumero ja Eräpäivä. Sarjanumerolla erotetaan samaa mallia olevat kalibraattorit toisistaan. CMX käyttää Eräpäivä -kentän tietoa osoittamaan uudelleenkalibrointitarvetta (puurakenteen keltainen ja punainen väri). Valitse kalibraattorimalli tarjolla olevasta listasta tai saman listan vaihtoehto Uusi, jos haluat lisätä uuden kalibraattorimallin. Syötä tällöin tarvittavat mallitiedot kuten on kuvattu sivun 64 kappaleessa Kalibraattorimallitietojen ylläpito. Kalibraattoreiden kenttien tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Ohjeita siitä kuinka kalibraattorimoduuli liitetään kalibraattoriin löytyy sivun 59 kappaleesta Moduulien lisääminen sekä sivun 61 kappaleesta Moduulien asentaminen/irrottaminen kalibraattorista. Huomaa. Jos lisäät kalibraattorin silloin kun katsot Moduulit -välilehden puurakennetta, näyttää siltä kuin mitään ei olisi tallentunut. Koska uuteen kalibraattoriin ei (vielä) ole asennettu moduuleja, kalibraattori näkyy vain kalibraattoreiden puurakenteessa. 58 Perusasetukset CMX Käyttöohje

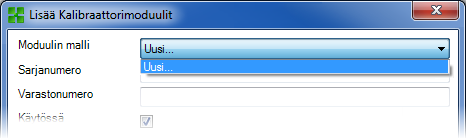

71 Moduulien lisääminen Kun lisäät moduulin, tarkista ensiksi mikä puurakenne on näkyvissä ja mitä puurakenteesta on valittu. Ohessa on kuvattu mitä tapahtuu eri tilanteissa: Jos Kalibraattorit -puurakenne on näkyvissä ja valittuna on hakurivi (puurakenteen ylin rivi), uusi moduuli on asentamaton (vapaa) moduuli. Moduuli näkyy vain Moduulit -puurakenteessa. Jos Kalibraattorit -puurakenne on näkyvissä ja valittuna on jokin muu rivi kuin hakurivi, uusi moduuli liittyy automaattisesti joko valittuun kalibraattoriin tai kalibraattoriin, johon valittu moduuli / mitta-alue on liitetty. Jos Moduulit -puurakenne on näkyvissä ja valittuna on kalibraattori, uusi sisäinen moduuli liittyy automaattisesti valittuun kalibraattoriin. Muissa tapauksissa uusi moduuli on asentamaton (vapaa) moduuli. Täytä moduulin osalta vähintään seuraavat kentät: Valmistaja, Moduulin malli, Sarjanumero ja Eräpäivä. Sarjanumero tarvitaan erottamaan samaa mallia olevat moduulit toisistaan. CMX hyödyntää Eräpäivä -kentän tietoa osoittamaan uudelleenkalibrointitarvetta (puurakenteen keltainen ja punainen väri). Valitse valmistaja ja moduulin malli tarjolla olevista listoista. Jos moduulin mallia ei löydy listasta, valitse Moduulin malli -listan vaihtoehto Uusi. Syötä tällöin tarvittavat moduulin mallitiedot kuten on kuvattu sivun 65 kappaleessa Moduulimallitietojen ylläpito. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. CMX Käyttöohje Perusasetukset 59

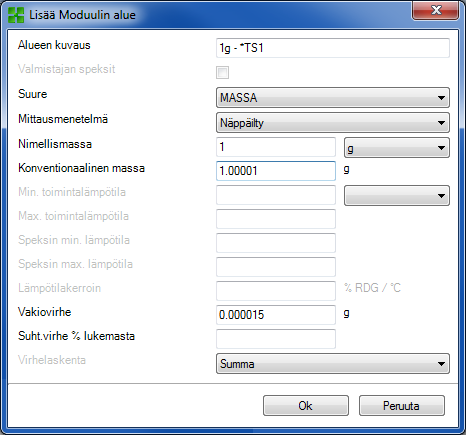

72 Moduulien mitta-alueiden lisääminen Lisää mitta-alue moduuliin valitsemalla ensiksi joko moduuli, johon alue liittyy tai jokin moduulin olemassa olevista mittaalueista. Sitten käytä joko Tiedosto -valikkoa, ponnahdusvalikkoa tai napsauta Uusi -painonappia katsellessasi mittaalueen tietoja. Seuraavat kentille on syötettävä arvot kaikille mitta-alueille: Alueen kuvaus, Suure, Alaraja ja Yläraja. Painetyyppi -kenttään on valittava jokin arvo, jos suureena on paine. Lämpötila-asteikko ja Anturi -kenttiin on valittava jokin arvo, jos suureena on lämpötila. Kentät: Vertailuliitoksen kompensointi, Ulkoinen anturi ja Ulkoisen VL-anturin johtimien lkm liittyvät termoparien käyttöön. Kenttä: Johdinten lukumäärä tulee täyttää, jos anturina on vastusanturi tai sähköiselle suureelle on valittu yksiköksi tai k. Kenttä Lämpötilakerroin ja sitä seuraavat kentät liittyvät virhe- ja epävarmuuslaskentaan. Jos tiedot ovat puutteelliset, voi virhe- ja epävarmuuslaskenta tuottaa epäluotettavia tuloksia. Kattavat kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. 60 Perusasetukset CMX Käyttöohje

73 Moduulien asentaminen/irrottaminen kalibraattorista Jos lisäät kalibraattorimoduulit CMX:n tietokantaan käyttäen CMX:n ominaisuuksia tehokkaasti (katso luvut Kalibraattoreiden lisääminen, sivulla 58 ja Moduulien lisääminen, sivulla 59), moduulit liittyvät automaattisesti kalibraattoreihin. Jos jostakin syystä kuitenkin tulee tarvetta asentaa tai irrottaa moduuleja, valitse kalibraattori puurakenteesta (ei väliä onko kalibraattoripuurakenne vai moduulipuurakenne näkyvissä). Valitse kalibraattoritietojen Käytössä olevat moduulit -välilehti. Näkyviin tulee kaksi listaa: vapaat ja asennetut moduulit. Napsauta työkalupalkin Muokkaa -ikonia. Tämän jälkeen voit siirtää moduuleja listalta toiselle, listojen välissä olevien painonappien avulla. Huomaa. Tässä luvussa kerrotaan kuinka CMX-ohjelmistossa "asennetaan" ja "irrotetaan" kalibraattorimoduuli kalibraattorista. Vastaavan asian toteuttaminen oikealle kalibraattorille on ohjeistettu kalibraattorin käyttöohjeessa, sikäli kuin toimenpide on käyttäjälle sallittu. Kalibraattoreiden/moduulien/alueiden muokkaaminen Muokataksesi kalibraattorin/moduulin/alueen tietoja, valitse se puurakenteesta ja valitse joko Tiedosto, Muokkaa tai napsauta työkalupalkin Muokkaa -ikonia. Kalibraattoreiden/moduulien/alueiden poistaminen Poistaaksesi kalibraattorin/moduulin/alueen, valitse se puurakenteesta ja valitse joko Tiedosto, Poista, käytä ponnahdusvalikkoa tai napsauta työkalupalkin Poista -ikonia. Huomaa. Poistaminen ei ole mahdollista, jos kalibraattoriin/moduuliin/alueeseen viitataan tietokannassa. Jos poistettava kalibraattori on jollakin "Sopivat kalibraattorit" -listalla, CMX pyytää vahvistuksen kalibraattorin poistamiselle. Kenttä "Sopivat kalibraattorit" löytyy kalibrointimenetelmäkenttien joukosta. Poistaessasi kalibraattorin/moduulin poistuvat myös kaikki hierarkkisesti alempana olevat moduulit/alueet. CMX Käyttöohje Perusasetukset 61

74 Kalibraattoreiden kopioiminen CMX:ssä on kalibraattoreiden sekä siihen liittyvien moduulien ja alueiden kopioimismahdollisuus. Toiminto on kätevä, kun käytössäsi on useita samanlaisia kalibraatoreita. Lisää yksi kalibraattoreista normaalin tapaan ja muut kopioimalla ensiksi lisättyä kalibraattoria. Kopioille tarvitsee syöttää vain sarjanumerot. Tee kopio Kalibraattorit-ikkunassa seuraavasti: Avaa Kalibraattorit-välilehti ja napsauta hiiren kakkosnäppäintä. Avautuneessa ponnahdusvalikossa on kopiointivaihtoehto. Tämän avulla kopioituu kalibraattori, sen moduulit sekä kaikki mitta-alueet. Kopioinnin yhteydessä avautuu ikkuna, jossa voit syöttää uuden kalibraattorin ja sen moduulien sarjanumerot. Kopiointitoiminto on tarjolla myös Kalibraattorit-ikkunan Tiedosto -valikossa. Se kopioi valitun kalibraattorin samalla tavoin kuin ponnahdusvalikossakin oleva toiminto. Huomioi. Mahdolliset dokumenttilinkit eivät kopioidu. 62 Perusasetukset CMX Käyttöohje

75 Kalibraattorivalmistajat Kalibraattorivalmistaja -ikkuna aukeaa Kalibraattorit -ikkunan Tietokanta -valikosta. Laitevalmistajien ja -mallien tapaan, kalibraattorivalmistaja ja -mallitietojen lisääminen ei ole pakollista. Mallitietojen avulla samankaltaisten laitteiden lisääminen kuitenkin helpottuu, koska vain sarjanumero on syötettävä. Muut kentät saadaan mallitiedoista. Huomaa. Laitevalmistajille ja -malleille on oma ikkunansa, joka esitellään sivulla 54. Tässä ikkunassa on kalibroitavien laitteiden valmistaja- ja mallitiedot. Kalibraattorivalmistajatietojen ylläpito Kalibraattorivalmistajan lisääminen Lisätäksesi kalibraattorivalmistajan, valitse Tiedosto, Uusi, Kalibraattorivalmistaja, käytä ponnahdusvalikkoa tai napsauta työkalupalkin Uusi-ikonia. Kentälle Valmistaja on syötettävä arvo. Kaikki muut kentät voi halutessaan jättää tyhjäksi. Kattavat kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Huomaa. Kalibraattorivalmistaja lisätään myös laitevalmistajaluetteloon. Tämä vähentää työmäärää silloin kun sama valmistaja tekee sekä kalibroitavia laitteita että kalibraattoreita. CMX Käyttöohje Perusasetukset 63

76 Kalibraattorivalmistajatietojen muokkaaminen Muokataksesi puurakenteesta valitun kalibraattorivalmistajan tietoja, valitse joko Tiedosto, Muokkaa tai työkalupalkista Muokkaa -painonappi. Kalibraattorivalmistajatietojen poistaminen Poistaaksesi valitun kalibraattorivalmistajan, valitse joko Tiedosto, Poista tai työkalupalkista Poista -painonappi. Huomaa. Kalibraattorivalmistajaa ei voi poistaa, jos tietokannassa on kalibraattori- tai moduulimalli, joka viittaa valmistajaan. Kalibraattorimallitietojen ylläpito Kalibraattorimallin lisääminen Lisää kalibraattorimalli valitsemalla joko Tiedosto, Uusi, Kalibraattorimalli, tai käytä ponnahdusvalikosta löytyvää vastaavaa vaihtoehtoa. Edelleen: voit lisätä uuden kalibraattorimallin valitsemalla työkalupalkista Uusi -painonapin silloin kun katselet toisen kalibraattorimallin tietoja. Kentälle Malli on syötettävä arvo. Kaikki muut kentät voi halutessaan jättää tyhjäksi. Kattavat kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Huomaa. Kalibraattorimalli lisätään puurakenteessa valitulle valmistajalle. Jos puurakenteessa on valittu kalibraattorimalli tai -moduuli, uusi malli määrittyy samalle valmistajalle kuin valittu kalibraattorimalli tai -moduulikin. Kalibraattorimallia ei voi siirtää valmistajalta toiselle. 64 Perusasetukset CMX Käyttöohje

77 Kalibraattorimallin muokkaaminen Muokataksesi puurakenteesta valitun kalibraattorimallin tietoja, valitse joko Tiedosto, Muokkaa tai työkalupalkista Muokkaa -painonappi. Kalibraattorimallin poistaminen Poistaaksesi valitun kalibraattorimallin, valitse joko Tiedosto, Poista tai työkalupalkista Poista -painonappi. Huomaa. Kalibraattorimallia ei voi poistaa, jos tietokannassa on kalibraattori, joka viittaa kalibraattorimalliin. Moduulimallitietojen ylläpito Moduulimallin lisääminen Lisää moduulimalli valitsemalla joko Tiedosto, Uusi, Kalibraattorimoduulin malli, tai käytä ponnahdusvalikosta löytyvää vastaavaa vaihtoehtoa. Edelleen: voit lisätä uuden moduulimallin valitsemalla työkalupalkista Uusi -painonapin silloin kun katselet toisen moduulimallin tietoja. Kentälle Malli, Valmistaja ja Tyyppi on syötettävä arvo. Moduulimallille on myös annettava kommunikointinimi, jos moduuli on kalibraattorissa, joka kommunikoi CMX:n kanssa. Kaikki muut kentät voi halutessaan jättää tyhjäksi. Kattavat kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Huomaa. Kalibraattorimoduulimalli lisätään puurakenteessa valitulle valmistajalle. Jos puurakenteessa on valittu kalibraattorimalli tai -moduuli, uusi moduuli määrittyy samalle valmistajalle kuin valittu kalibraattorimalli tai -moduulikin. Kalibraattorimoduulimallia ei voi siirtää valmistajalta toiselle. CMX Käyttöohje Perusasetukset 65

78 Kalibraattorimoduulimallin muokkaaminen Muokataksesi puurakenteesta valitun kalibraattorimoduulimallin tietoja, valitse joko Tiedosto, Muokkaa tai työkalupalkista Muokkaa -painonappi. Kalibraattorimoduulimallin poistaminen Poistaaksesi valitun kalibraattorimoduulimallin, valitse joko Tiedosto, Poista tai työkalupalkista Poista -painonappi. Huomaa. Kalibraattorimoduulimallia ei voi poistaa, jos tietokannassa on moduuli, joka viittaa moduulimalliin. 66 Perusasetukset CMX Käyttöohje

79 Poimintalistat Mitä poimintalista tarkoittaa Useimmilla laitteilla on prosessiliityntä, esimerkiksi ¼ tuuman kierre. Jos tietokantaan kirjataan paljon laitetietoa, saman prosessiliityntätiedon syöttäminen tulee eteen kerta toisensa jälkeen. Poimintalistat helpottavat toistuvan tiedon syöttämistä. Syötä usein toistuva tieto kertaalleen poimintalistoihin. Sen jälkeen haluttu arvo valitaan (poimitaan) valmiista listasta. Toistuvaa saman tiedon syöttämistä ei enää ole. Poimintalistat -ikkuna on pääasiassa tarkoitettu aiemmin kirjatun tiedon muokkaamiseen. Tämä johtuu siitä, että uusien vaihtoehtojen lisääminen poimintalistoihin onnistuu muissakin ikkunoissa. Jos tarjolla oleva poimintalista ei sisällä soveliasta vaihtoehtoa, syötä tyhjälle riville uusi vaihtoehto. Se on jatkossa tarjolla yhtenä vaihtoehtona poimintalistassa. Vaihtoehtojen lisääminen poimintalistaan on tietysti mahdollista myös Poimintalistat -ikkunassa. Tätä ohjetta kirjoitettaessa CMX:ssä on tarjolla seuraavat poimintalistat: kalibraattorihierarkia, prosessiliityntä ( *, prosessin väliaine ( *, allekirjoituksen tila (+, selite tehdylle muutokselle (+ ja käyttäjän määrittelemät yksiköt. * ) Ei saatavilla versiossa CMX Light +) Ei saatavilla versiossa CMX Light ja optio versiossa CMX Professional CMX Käyttöohje Perusasetukset 67

80 Poimintalistojen muokkaaminen Poimintalistat -ikkuna avautuu valitsemalla pääikkunan Tietokanta -valikon vaihtoehto Poimintalistat. Valitse jokin poimintalista ikkunan yläosan listasta. Valitun poimintalistan vaihtoehdot näkyvät ikkunan taulukossa. Poimintalistassa olevien vaihtoehtojen muokkaaminen Valitse joko Tiedosto, Muokkaa, käytä ponnahdusvalikon vastaavaa vaihtoehtoa tai napsauta työkalupalkin Muokkaa - painonappia. Vaihtoehtojen lisääminen poimintalistaan Valitse joko Tiedosto, Uusi, käytä ponnahdusvalikon vastaavaa vaihtoehtoa tai napsauta työkalupalkin Uusi - painonappia. Vaihtoehtojen poistaminen poimintalistasta Valitse joko Tiedosto, Poista, käytä ponnahdusvalikon vastaavaa vaihtoehtoa tai napsauta työkalupalkin Poista - painonappia. Huomaa. Käyttäjän määrittelemiä yksiköitä ei voi lisätä Poimintalistat -ikkunassa. Niitä voi vain muokata ja poistaa. Käyttäjän määrittelemän yksikön voi lisätä käyttäen jotakin seuraavista tavoista: 1. Luo uusi instrumentti valitse Arvo instrumentin toiminnon tulon ja/tai lähdön suureeksi. Syötä sen jälkeen Alueen minimi- ja maksimiarvot, mutta älä valitse yksiköksi jotakin olemassa olevaa käyttäjän määrittelemää yksikköä, vaan kirjoita uusi yksikkö tyhjään kenttään. 2. Luo uusi Toimintotyyppimalli ja valitse Arvo toiminnon tulon ja/tai lähdön suureeksi. Syötä Alue -kenttään haluamasi uusi yksikkö. 3. Muokkaa olemassa olevaa toimintoa, jonka tulon ja/tai lähdön suureena on Arvo. Syötä Alue -kenttään uusi yksikkö. 68 Perusasetukset CMX Käyttöohje

81 Toimintotyyppimallit CMX:n toimintotyyppimallit nopeuttavat toimintojen lisäämistä laitteille ja positioille. CMX mukana tulee valmiiksi määriteltyjä toimintotyyppi- ja kalibrointimenetelmämalleja, joita voi muokata tarpeen mukaisiksi. Myös omien tarpeiden mukaisten toimintotyyppien lisääminen on mahdollista. Kullakin toiminnolla on tyypillisesti yksi kalibrointimenetelmä. Menetelmässä määrätään mm. kalibrointipisteet sekä virherajat. Toimintotyyppi ja kalibrointimenetelmämallien ylläpitoikkuna avautuu pääikkunan valikkokomennoilla Tietokanta, Toimintotyypit. Toimintotyyppimallien kentät ovat samat kuin varsinaisilla toiminnoillakin. Kenttätason tiedot on kuvattu CMXohjelmiston osana olevassa ohjetiedostossa. Kalibrointimenetelmämallien kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Toimintotyyppimallien ja kalibrointimenetelmämallien muokkaus Valitse toimintotyyppi-/menetelmämalli puurakenteesta ja sen jälkeen joko Muokkaa -painonappi työkalupalkista tai Tiedosto -valikon vastaava vaihtoehto. Muokkauksen voi tallentaa tai perua käyttäen joko työkalupalkin Tallenna ja Peruuta -painonappeja tai Tiedosto - valikon vastaavia vaihtoehtoja. CMX Käyttöohje Perusasetukset 69

82 Toimintotyyppimallin lisääminen Uuden toimintotyyppimallin luonti tehdään seuraavasti: Varmista, että olet valinnut toimintotyyppimallin puurakenteesta. Napsauta sen jälkeen työkalupalkin Uusi - painonappia. Ominaisuustiedot tyhjentyvät mahdollistaen uuden toimintotyyppimallin tietojen syötön. Vaihtoehtoisesti: Luo uusi toimintotyyppimalli käyttäen joko Tiedosto -valikon tai ponnahdusvalikon vaihtoehtoa Uusi. CMX luo automaattisesti toimintotyyppimallille kalibrointimenetelmämallin. Tarkista myös sen tiedot. Toimintotyyppimallien kentät ovat samat kuin varsinaisilla toiminnoillakin. Katso myös: Toimintotyyppimallin kopiointi. Se mahdollistaa uuden toimintotyyppimallin sekä kalibrointimenetelmämallien luonnin käyttäen hyväksi olemassa olevaa toimintotyyppimallia/kalibrointimenetelmämalleja. Kalibrointimenetelmämallin lisääminen Uuden kalibrointimenetelmämallin luonti tehdään seuraavasti: Varmista, että olet valinnut kalibrointimenetelmämallin puurakenteesta. Napsauta sen jälkeen työkalupalkin Uusi - painonappia. Ominaisuustiedot tyhjentyvät mahdollistaen uuden kalibrointimenetelmämallin tietojen syötön. Vaihtoehtoisesti: Luo uusi kalibrointimenetelmämalli käyttäen joko Tiedosto -valikon tai ponnahdusvalikon vaihtoehtoa Uusi. Uusi kalibrointimenetelmämalli linkittyy automaattisesti siihen toimintotyyppimalliin, joka oli valittuna tai, jonka kalibrointimenetelmämalli oli valittuna. Toimintotyyppimallille voi luoda useampia kalibrointimenetelmämalleja, mutta toimintotyyppimallilla ei välttämättä tarvitse olla yhtään kalibrointimenetelmämallia. Kalibrointimenetelmämallin kentät ovat samat kuin varsinaisilla kalibrointimenetelmilläkin. 70 Perusasetukset CMX Käyttöohje

83 Katso myös: Toimintotyyppimallin kopiointi. Se mahdollistaa uuden toimintotyyppimallin sekä kalibrointimenetelmämallien luonnin käyttäen hyväksi olemassa olevaa toimintotyyppimallia/kalibrointimenetelmämalleja. Huomautuksia. Jos luot uuden toiminnon velhon avulla: Toimintotyypin ensimmäinen aktiivinen kalibrointimenetelmämalli tulee automaattisesti toiminnon käyttöön. Jos luot toiminnon puurakenteen ponnahdusvalikosta: Toiminto saa kaikki toimintotyyppimallille määritetyt kalibrointimenetelmät. Toimintotyyppimallin kopiointi Kopioinnin avulla voit luoda uuden toimintotyyppimallin, joka perustuu aiempaan toimintotyyppimalliin sekä sen mahdollisiin kalibrointimenetelmämalleihin. Varmista, että olet valinnut toimintotyyppimallin puurakenteesta. Kopioi joko ponnahdusvalikon tai Tiedosto -valikon vaihtoehdon Kopio avulla. Muista antaa kopioidulle toimintotyyppimallille sitä kuvaava nimi. Kopioitu toimintotyyppimalli perii automaattisesti alkuperäiselle toimintotyyppimallille luodut kalibrointimenetelmämallit. Toimintotyyppimallin ja kalibrointimenetelmämallin poistaminen Toimintotyyppimallin ja kalibrointimenetelmämallin poistaminen tehdään joillakin seuraavista tavoista: Valitse työkalupalkin Poista -painonappi, Valitse ponnahdusvalikon Poista -vaihtoehto tai Valitse Tiedosto -valikon Poista -vaihtoehto. CMX Käyttöohje Perusasetukset 71

84 Käyttöliittymän muokkaus Saatavuus: CMX Light CMX Professional CMX Enterprise CMX:ssä on kätevät työkalut käyttöliittymän muokkaamiseen. Kaikkien kenttien nimet on muutettavissa. Lisäksi kenttiä, jotka eivät ole omassa käytössä tarpeellisia, voi piilottaa (ei koske pakollisia kenttiä). Katso myös kappale Käyttöliittymän kieli, sivulla 14. Tärkeää! Jos olet aktivoinut Windows:in käyttäjätilien valvonta - toiminnon (UAC, User Account Control) tee näin: kun muokkaat käyttöliittymää, käynnistä CMX suorita järjestelmänvalvojana (run as administrator) -tilassa. Tämän voi tehdä mm. napsauttamalla hiiren kakkosnäppäintä ja valitsemalla suorita järjestelmänvalvojana (run as administrator) avautuneesta ponnahdusvalikosta. Muutoin muutoksesi eivät tallennu. Saatavuus: CMX Light CMX Professional CMX Enterprise Käyttöliittymätekstien muokkaus tekstin esiintymispaikalla Käyttöliittymätekstien muokkaus tekstin esiintymispaikalla käynnistetään pääikkunasta valikkokomennoin: Työkalut, Käyttöliittymä, Muokkaa. Tämän jälkeen kaikkien kenttien nimet ovat muokattavissa niiden esiintymispaikalla. Kentän nimen muokkaaminen aloitetaan napsauttamalla hiiren kakkosnäppäintä kentän nimen päällä. Valitse Muokkaa avautuneesta ponnahdusvalikosta. Muista tallentaa tekemäsi muutokset. Tallennus- ja perumisvaihtoehdot löytyvät samasta pääikkunan valikosta, josta muokkaus käynnistettiinkin. 72 Perusasetukset CMX Käyttöohje

85 Saatavuus: CMX Light CMX Professional CMX Enterprise Käyttöliittymän mukauttaminen Käyttöliittymän mukauttamistyökalulla voi tehdä suurempiakin muutoksia käyttöliittymän ulkoasuun kuin mitä on mahdollista käyttöliittymätekstien muokkauksessa tekstin esiintymispaikalla. Käyttöliittymän mukauttaminen käynnistetään pääikkunasta valikkokomennoin: Työkalut, Käyttöliittymä, Mukauta. Valitse avautuneen mukautusikkunan vasemmanpuoleisesta listasta haluamasi CMX:n ikkunan tiedot. Napsauta työkalupalkin Muokkaa -painonappia, jonka jälkeen kenttiä voi muokata käyttäen hiiren kakkosnäppäintä. Tarjolla on seuraavanlaiset mukautustoiminnot: Kentän nimen muuttaminen Kentän nimen palauttaminen CMX:n oletustekstiksi (painonappi Palauta oletusteksti). Kentän määrittäminen piilotetuksi (Piilota kenttä -valintaruutuun rasti) tai vastaavasti palauttaminen näkyväksi. Huomaa ettei tätä toimintoa voi tehdä pakollisille kentille. CMX Käyttöohje Perusasetukset 73

86 74 Perusasetukset CMX Käyttöohje

87 Instrumenttien lisääminen tietokantaan Yleistä CMX tukee neljää eri tapaa lisätä instrumentteja tietokantaan: Nopein tapa lisätä instrumentteja on käyttää Velhoa. Sillä lisää nopeasti position, jolla on yksi toiminto ja positioon linkitetty laite. Puurakenteiden ponnahdusvalikoiden kautta positiot, laitteet, toiminnot ja kalibrointimenetelmät lisätään yksitellen. Tämä menetelmä on kuitenkin monipuolisempi. Sillä on mahdollista tehdä mm. useamman toiminnon sisältäviä positioita/laitteita. Position ja/tai laitteen kopiointi. Tämäkin vaihtoehto löytyy positio-, tehdashierarkia- ja laitepuurakenteiden ponnahdusvalikoista, kun kohdistin on position tai laitteen kohdalla. Uusien instrumenttien lisääminen sellaisilta kalibraattoreilta, jotka tukevat lisäämistoimintoa (esimerkiksi Beamexin MC-sarjan kalibraattorit). Tästä vaihtoehdosta löytyy lisätietoa Kalibrointi -osion kappaleesta Kalibrointitulosten vastaanotto.. Instrumenteista, positioista ja laitteista CMX:n kannalta instrumentti on mikä tahansa laite, joka kaipaa määräaikaista kalibrointia tai muuta tarkistusta. CMX:ssä instrumentti on positio laitteineen, toimintoineen ja kalibrointimenetelmineen. Positio on instrumentin sijaintipaikka (nimitystä käytetään mm. piirroksissa ja kaaviokuvissa). Tyypillisesti positiotunnus kuvaa mitä toimintoja instrumentissa on. Esimerkiksi positiotunnus TTIR kertoo että kyseiseen positioon tulee asentaa CMX Käyttöohje Instrumenttien lisääminen tietokantaan 75

88 laite, jossa on lämpötilalähetin, lämpötilan osoitinkoje ja piirturi. Laite on se fyysinen instrumentti, joka asennetaan positioon. Se toteuttaa position määrittämät toiminnot. Joskus laitteet irrotetaan positiosta esimerkiksi huoltoa varten. Tässä yhteydessä laitteet saattavat jäädä korjaamon varastoon odottamaan seuraavaa käyttötarvetta. Myöhemmin kun laite otetaan käyttöön uudelleen, se saatetaan asentaa joko samaan positioon, jossa se oli aiemminkin tai sitten ihan toiseen positioon. CMX tukee laitteiden asentamista, poistamista, varallaoloa ja uudelleenasennusta. Edempänä esitetyissä luvuissa kerrotaan kuinka luodaan positioita ja laitteita sekä kuinka niiden kanssa työskennellään. Positioiden, laitteiden ja toimintojen maksimimäärä Seuraavassa taulukossa on esitetty positioiden, laitteiden ja toimintojen maksimimäärä eri CMX-versioissa CMX versio Positioiden/ laitteiden maksimimäärä Toimintojen maksimimäärä CMX Light 300/ /400 CMX Professional 1 000/1 000, 5 000/ / tai rajoittamaton 1 300/1 300, 6 500/6 500 tai / tai rajoittamaton CMX Enterprise Rajoittamaton Rajoittamaton Positioiden, laitteiden ja toimintojen maksimimäärä CMX Professional:ssa määräytyy ostovaiheessa. 76 Instrumenttien lisääminen tietokantaan CMX Käyttöohje

89 Velhon käyttö Velhon voi käynnistää joko pääikkunan työkalupalkista tai saman ikkunan Tietokanta -valikosta. Velholla voi nopeasti luoda uuden position ja siihen asennetun laitteen. Velhoa käytettäessä tarvitsee täyttää vain keskeiset kentät. Huomaa. Velholla voi luoda position ja laitteen, joilla on yksi toiminto. Jos haluat lisätä positioon ja/tai laitteeseen toimintoja, käytä menetelmää, joka on kuvattu sivun 81 luvussa Toiminnon lisääminen. Lisätietoja positioiden, laitteiden ja toimintojen maksimimäärästä kappaleessa Positioiden, laitteiden ja toimintojen maksimimäärä, sivulla 76. Vaihe 1/5 - Positiotiedot Syötä position perustiedot sekä position sijainti tehdashierarkiassa. Kirjoita tehdashierarkian "polku" käsin tai valitse sijaintipaikka avaamalla tehdashierarkiapuu oikealla olevasta painonapista. Huomaa. Jos syötät tehdasrakenteen käsin, muista käyttää perusasetuksissa määriteltyä erotinmerkkiä tasojen välillä. Et voi luoda uutta tehdashierarkiatasoa velhon käytön yhteydessä. Voit vain valita jonkin olemassa olevista tehdashierarkiatasoista. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Vaihe 2/5 - Laitetiedot Syötä laitteen perustiedot. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. CMX Käyttöohje Instrumenttien lisääminen tietokantaan 77

90 Vaihe 3/5 - Toimintotyyppi Valitse jokin tarjolla olevista toimintotyypeistä, tai käytä listan viimeistä vaihtoehtoa luodaksesi oman toiminnon. Kaikki CMX:ään valmiiksi kirjatut toimintotyypit on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Huomaa. Jos tietty toiminto on useassa laitteessa eikä toimintotyyppien joukossa ole sille sopivaa tyyppiä, kannattaa ao. toiminnolle luoda oma toimintotyyppimalli. Katso Perusasetukset - osion kohta Toimintotyyppimallit. Vaihe 4/5 - Toiminnon tiedot Syötä toiminnon tulon ja lähdön tiedot. Näkyvissä olevat kentät riippuvat valitusta toimintotyypistä. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Vaihe 5/5 - Kalibrointimenetelmätiedot Muista kirjata Seuraava kalibrointi -kenttään päivämäärä. Tarkista muutkin kalibrointimenetelmään liittyvät tiedot. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. 78 Instrumenttien lisääminen tietokantaan CMX Käyttöohje

91 Pääikkunan puurakenteiden käyttö Velho on nopea tapa tehdä yhden toiminnon instrumentti. Tässä ja edempänä olevissa luvuissa kerrotaan kuinka tehdään halutunlainen monipuolisempi instrumentti (esimerkiksi monitoimilaite). CMX:n puurakenteissa esitetyt instrumenttitiedot esitetään samassa hierarkkisessa järjestyksessä kuin seuraavat luvut. Position lisääminen CMX:n puurakenteissa on tarjolla seuraavat menetelmät, joilla voi lisätä uuden position tietokantaan: Napsauta hiiren kakkosnäppäintä positiopuurakenteen ylimmällä rivillä (hakurivi). Valitse Uusi, Positio. Napsauta hiiren kakkosnäppäintä tehdashierarkian tasolla. Valitse Uusi, Positio. Valitse jokin positio puurakenteesta ja avaa position tiedot -ikkuna. Napsauta ikkunan työkalupalkin Uusi -painonappia. Positiotunnus on ainoa kenttä, joka ei saa olla tyhjä. Positiotunnuksella saattaa olla CMX:n valmiiksi kirjaama oletusarvo (riippuu CMX:n asetuksista). Jos kenttä on tyhjä, syötä kenttään yksilöllinen positiotunnus. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Huomaa. Uuden position voi luoda myös kopioimalla olemassa olevan position (puurakenteiden positioikonin kohdalla avautuvassa ponnahdusvalikossa on kopiointimahdollisuus). Edellä on kuvattu miten tehdään aivan uusi positio "puhtaalta pöydältä". Lisätietoja positioiden, laitteiden ja toimintojen maksimimäärästä kappaleessa Positioiden, laitteiden ja toimintojen maksimimäärä, sivulla 76. CMX Käyttöohje Instrumenttien lisääminen tietokantaan 79

92 Laitteen lisääminen CMX:n puurakenteissa on tarjolla seuraavat menetelmät, joilla voi lisätä uuden laitteen tietokantaan: Napsauta hiiren kakkosnäppäintä positiopuurakenteessa näkyvän positioikonin kohdalla. Valitse Uusi, Laite. Napsauta hiiren kakkosnäppäintä tehdashierarkiassa näkyvän positioikonin kohdalla. Valitse Uusi, Laite. Napsauta hiiren kakkosnäppäintä laitepuurakenteen ylimmällä rivillä (hakurivi). Valitse Uusi, Laite. Valitse jokin laite puurakenteesta ja avaa laitetiedot -ikkuna. Napsauta ikkunan työkalupalkin Uusi -painonappia. Huomautus liittyen kahteen ensiksi mainittuun tapaan: Jos positiolla, jonka kohdalta laitteen lisäys aloitettiin on toiminto(ja), joihin ei ole asennettu laitetta/laitteita, CMX linkittää uuden laitteen positioon. Lisäksi laite "perii" kaikki position vapaat toiminnot. Muussa tapauksessa laite lisätään laitepuurakenteeseen vapaana laitteena. Kaksi jälkimmäistä tapaa lisäävät kummatkin uuden laitteen laitepuurakenteeseen vapaana laitteena. Laitetunnus on ainoa kenttä, joka ei saa olla tyhjä. Laitetunnuksella saattaa olla CMX:n valmiiksi kirjaama oletusarvo (riippuu CMX:n asetuksista). Jos kenttä on tyhjä, syötä kenttään yksilöllinen laitetunnus. Huomaa. Laitevalmistaja- ja laitemallitiedot voi lisätä samalla kertaa kun lisäät laitteen. Valitse Valmistaja / malli -listan viimeisenä oleva Uusi -vaihtoehto. Uuden laitteen voi luoda myös kopioimalla olemassa olevan laitteen (puurakenteiden laiteikonin kohdalla avautuvassa ponnahdusvalikossa on kopiointimahdollisuus). Edellä on kuvattu miten tehdään aivan uusi laite "puhtaalta pöydältä". Lisätietoja positioiden, laitteiden ja toimintojen maksimimäärästä kappaleessa Positioiden, laitteiden ja toimintojen maksimimäärä, sivulla 76. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. 80 Instrumenttien lisääminen tietokantaan CMX Käyttöohje

93 Toiminnon lisääminen Jotta toiminnon voi lisätä, on tietokannassa oltava positio tai laite, johon toiminto liitetään. CMX:n puurakenteissa on tarjolla seuraavat menetelmät, joilla voi lisätä uuden toiminnon tietokantaan: Napsauta hiiren kakkosnäppäintä positiopuurakenteessa näkyvän positioikonin kohdalla. Valitse Uusi, Toiminto. Napsauta hiiren kakkosnäppäintä tehdashierarkiassa näkyvän positioikonin kohdalla. Valitse Uusi, Toiminto. Lisätäksesi toiminnon laitteelle, avaa Laitteet ikkuna. Napsauta hiiren kakkosnäppäintä laitepuurakenteessa näkyvän laiteikonin kohdalla. Valitse Uusi, Toiminto. Valitse toiminto jostakin puurakenteesta ja avaa toiminnon tiedot -ikkuna. Napsauta ikkunan työkalupalkin Uusi -painonappia. Uusi toiminto liittyy samalle positiolle ja/tai laitteelle kuin se, jonka tietoja katseltiin. Huomaa. Jos positioon, jolle lisätään toiminto, on asennettu yksi laite, uusi toiminto lisätään sekä positiolle että laitteelle. Jos positioon on asennettu useita laitteita, uusi toiminto lisätään positiolle, vaan ei millekään asennetuista laitteista. Toiminnon lisääminen alkaa toimintotyypin valinnalla. Kaikki CMX:ään valmiiksi kirjatut toimintotyypit on kuvattu CMXohjelmiston osana olevassa ohjetiedostossa. Varsinaiset toiminnon kentät ovat jossain määrin erilaisia kullakin toimintotyypillä. CMX helpottaa tietojen syöttöä siltä osin, että keskeisille kentille on valmiiksi kirjattu oletusarvot. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. CMX Käyttöohje Instrumenttien lisääminen tietokantaan 81

94 Huomaa. Jos tietty toiminto on useassa laitteessa eikä toimintotyyppien joukossa ole sille sopivaa tyyppiä, kannattaa ao. toiminnolle luoda oma toimintotyyppimalli. Katso Perusasetukset - osion kohta Toimintotyyppimallit. Lisätietoja positioiden, laitteiden ja toimintojen maksimimäärästä kappaleessa Positioiden, laitteiden ja toimintojen maksimimäärä, sivulla 76. Kenttäväyläinstrumenttien erityispiirteet Tässä kappaleessa esitellään joitakin kenttäväylä- ja HART -instrumentteihin liittyviä asetuksia. FOUNDATION Fieldbus ja Profibus PA -instrumentit Lisätessäsi FOUNDATION Fieldbus tai Profibus PA instrumentin CMX:n tietokantaan, käytä seuraavanlaisia asetuksia: Valitse lähdön kategoriaksi Digitaalinen muuttuja. Valittuasi lähdön suureen, valitse lähtömuodoksi joko FOUNDATION H1 tai PROFIBUS PA. HART instrumentit Kun lisäät HART instrumentin CMX:n tietokantaan, instrumentin analogialähtö (AO) ja digitaalilähtö (PV) tulee kirjata erillisinä, käyttäjän määritteleminä toimintoina seuraavin asetuksin: Analogialähtö (AO) on lähetin, jonka ulostulon Kategoria -kentän arvona tulee olla analoginen muuttuja. Digitaalilähtö (PV) on lähetin, jonka ulostulon Kategoria -kentän arvona tulee olla digitaalinen muuttuja. Tulon ja lähdön suureet tulee olla samat. 82 Instrumenttien lisääminen tietokantaan CMX Käyttöohje

95 Saatavuus: CMX Light CMX Professional CMX Enterprise Käyttäjän määrittelemä siirtofunktio Toiminnon tietojen joukossa on kenttä, jolla määritetään instrumentin siirtofunktio, eli tulon ja lähdön riippuvuus. Vakiosiirtofunktioiden joukossa on myös vaihtoehto "Käyttäjän määrittelemä siirtofunktio". Vaihtoehto on käytännöllinen, kun CMX:n vakiosiirtofunktiot eivät sovellu kyseessä olevalle instrumentille, mutta tulon/lähdön riippuvuus on tiedossa (vähintään) tietyissä pisteissä. Kun "käyttäjän määrittelemä siirtofunktio" on valittu, avautuu taulukko, johon voit syöttää siirtofunktion tulon ja lähdön pisteet. Taulukossa on oletusarvoisesti kymmenen riviä, mutta syötettyjä pisteitä voi olla haluttu määrä (kuitenkin vähintään kolme). Jätä mahdolliset ylimääräiset rivit tyhjiksi, jolloin ne ovat poistuneet kun seuraavan kerran avaan toiminnon tiedot ikkunan. Jos tarvitset lisää rivejä, siirry viimeiselle riville ja paina Enter-näppäintä. TÄRKEÄÄ! Ensimmäisen pisteen arvot tulee olla samat kuin tulon ja lähdön alueen 0 % arvot. Syötä tulon ja lähdön pisteet absoluuttiarvoina kasvavassa järjestyksessä (prosenttia alueesta -näkökulmasta). Viimeisen tulon ja lähdön pisteen tulee olla joko tulon ja lähdön alueen 100 % tai suurempi. Huomaa. CMX ja käyttäjän määrittelemää siirtofunktiota tukevat kalibraattorit arvioivat annettujen pisteiden välisiä arvoja laskemalla pisteiden välille käyrän, joka jatkuu juohevasti viereisiin käyriin. Syötettyjen pisteparien tulee olla aidosti kasvavia. Käyttäjän määrittelemä siirtofunktio on tuettu CMX:n käsinsyöttöikkunassa ja kämmentietokoneoptiossa sekä moderneissa kalibraattoreissa, kuten Beamex MC4 ja uudemmat. Jos yrität lähettää käyttäjän määrittelemän siirtofunktion kalibraattorille, joka ei tue sellaista, CMX näyttää seuraavan virheilmoituksen: "Ei-tuettu siirtofunktio" CMX Käyttöohje Instrumenttien lisääminen tietokantaan 83

96 Saatavuus: CMX Light CMX Professional CMX Enterprise Käyttäjän määrittelemät paineyksiköt CMX:ssä on runsaasti valmiiksi määriteltyjä paineyksiköitä. Jos niistä yksikään ei kuitenkaan sovellu käyttötarpeisiisi, voit tarpeen tullen luoda omia paineyksiköitä seuraavalla tavalla: 1. Avaa painetulon tai lähdön alueen yksikkölista. 2. Selaa listan loppuun ja valitse vaihtoehto "Uusi". 3. Syötä tarvittavat tiedot avautuneeseen ikkunaan: Yksikön nimi. Vapaa, yksikköä kuvaava teksti. Katso myös edempänä esitetty huomautus. Referenssiyksikkö. CMX:n valmiiksi määritelty paineyksikkö, johon oman paineyksikön laskenta perustuu. Kerroin. Kerroin, jonka avulla referenssiyksiköstä saadaan laskettua paine omassa yksikössä. 4. Valitse OK ja olet valmis. Huomaa. Välttääksesi sekaannuksia, joista voi aiheutua vakaviakin seuraamuksia, älä käytä omilla paineyksiköillä "varattujen nimien" kaltaisia nimiä. "Varattuja nimiä" ovat paineyksiköiden nimet, jotka ovat jo yleisessä käytössä. Käytä yksikön nimessä jotain etu- tai loppuliitettä, esimerkiksi "#". Se ilmaisee heti, että kyseessä ei ole CMX:ssä tarjolla oleva standardiyksikkö. Käyttäjän määrittelemät paineyksiköt ovat tuettuja CMX:n käsinsyöttöikkunassa, kämmentietokoneliitynnässä ja moderneissa kalibraattoreissa. Käyttäjän määrittelemien paineyksiköiden muokkaus ja poistaminen Muokataksesi, tarkistaaksesi tai jopa poistaaksesi oman paineyksikön, valitse kyseinen yksikkö ja sulje yksikkölista. Napsauta hiiren kakkosnäppäintä yksikkölistan päällä. Avautuvassa ponnahdusvalikossa on vaihtoehdot Muokkaa ja Poista. 84 Instrumenttien lisääminen tietokantaan CMX Käyttöohje

97 Saatavuus: CMX Light CMX Professional CMX Enterprise Käyttäjän määrittelemät PRT-anturit CMX:ään on mahdollista syöttää platinavastusantureille (Platinum Resistance Temperature sensor) omia Callendar - van Dusen yhtälön kertoimia. Tämä on tarpeen käytettäessä mm. referenssiantureita. Lisää käyttäjän määrittelemä PRT anturi seuraavasti: 1. Avaa lämpötilatulon tai lähdön anturilista. 2. Selaa listan loppuun ja valitse vaihtoehto "Uusi". 3. Syötä tarvittavat tiedot avautuneeseen ikkunaan: Anturin Nimi. Vapaa, anturia kuvaava teksti. Katso myös edempänä esitetty huomautus. Ylä- ja Alaraja. Määrittää anturin lämpötilaalueen. R0, anturin resistanssi 0 C:n lämpötilassa. Kertoimilla A, B ja C yksilöit anturin. Resoluutio. Anturin resoluutio. 4. Valitse OK ja olet valmis. Huomaa. Välttääksesi sekaannuksia, joista voi aiheutua vakaviakin seuraamuksia, älä käytä omilla PRT-antureilla "varattujen nimien" kaltaisia nimiä. "Varattuja nimiä" ovat vastusanturit nimet, jotka ovat jo yleisessä käytössä. Käytä kuvaavaa tarkennetta, esimerkiksi anturin sarjanumeroa, anturin nimessä. Se ilmaisee heti, että kyseessä ei ole CMX:ssä tarjolla oleva standardianturi. Käyttäjän määrittelemiä PRT-antureita tukevat modernit kalibraattorit, kuten esimerkiksi Beamex MC4 dokumentoiva prosessikalibraattori ja sitä uudemmat laitteet. Callendar - van Dusen yhtälöstä on lisätietoa erillisessä ohjetiedostossa nimeltä CMX_Calculations.chm. Se avautuu CMX:n pääikkunan Ohje valikon vaihtoehdosta CMX Laskennat. Etsi ohjetiedoston pääkohtaa PRT Sensor Calculations ja sieltä alaotsikkoa Callendar - van Dusen Equation. Käyttäjän määrittelemien PRT-antureiden muokkaus ja poistaminen Muokataksesi, tarkistaaksesi tai jopa poistaaksesi oman PRT-anturin, valitse kyseinen anturi ja sulje anturilista. Napsauta hiiren kakkosnäppäintä anturilistan päällä. Avautuvassa ponnahdusvalikossa on vaihtoehdot Muokkaa ja Poista. CMX Käyttöohje Instrumenttien lisääminen tietokantaan 85

98 Kalibrointimenetelmän lisääminen Kalibrointimenetelmän lisääminen ei perustapauksissa ole tarpeen, koska toiminnon lisäämisen yhteydessä CMX useimmiten luo myös kalibrointimenetelmän toiminnolle. Ohessa on lueteltu tilanteita, joissa uuden menetelmän lisääminen on kuitenkin tarpeen: Kun uusi toiminto luodaan toiminnon tiedot -ikkunan työkalupalkin Uusi -painonapista. Tällöin CMX ei luo toiminnolle kalibrointimenetelmää, vaan se on itse toiminnolle lisättävä. Yhdellä toiminnolla voi olla useita kalibrointimenetelmiä eri tarpeita varten (esimerkiksi erillinen menetelmä laatujärjestelmään kuuluville kalibroinneille ja toinen vähemmän tärkeitä kalibrointeja varten). Täydentävät kalibrointimenetelmät tulee lisätä käsin. CMX:n puurakenteissa on tarjolla seuraavat tavat, joilla voi lisätä kalibrointimenetelmän toiminnolle: Napsauta hiiren kakkosnäppäintä positiopuurakenteessa näkyvän toimintoikonin kohdalla. Valitse Uusi, Kalibrointimenetelmä. Napsauta hiiren kakkosnäppäintä tehdashierarkiassa näkyvän toimintoikonin kohdalla. Valitse Uusi, Kalibrointimenetelmä. Napsauta hiiren kakkosnäppäintä laitepuurakenteessa näkyvän toimintoikonin kohdalla. Valitse Uusi, Kalibrointimenetelmä. Valitse kalibrointimenetelmä jostakin puurakenteesta ja avaa kalibrointimenetelmän tiedot -ikkuna. Napsauta ikkunan työkalupalkin Uusi -painonappia. Uusi kalibrointimenetelmä liittyy samalle toiminnolle kuin se, jonka tietoja katseltiin. Anna uudelle kalibrointimenetelmälle nimi Kalibrointimenetelmä -kenttään ja tarkistaa muiden kenttien oletusarvot. Huomaa. CMX käyttää toiminnolle ensimmäistä tarjolla olevaa kalibrointimenetelmää (puurakenteen ylintä, käytössä olevaa, menetelmää). Jos toiminnolle on luotu useampia kalibrointimenetelmiä, poista käytöstä kaikki ne toiminnon menetelmät, jotka ovat puurakenteessa ylempänä kuin se menetelmä, jota haluat käyttää. Kalibrointimenetelmiä voi luoda haluamansa määrän. Ainoa rajoitus on työasemalla/palvelimella tarjolla oleva levytila. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. 86 Instrumenttien lisääminen tietokantaan CMX Käyttöohje

99 Muita instrumentteihin liittyviä toimintoja Seuraavissa luvuissa kuvataan alla luetellut toiminnot: Laitteiden linkittäminen ja irrottaminen Varalaitteen linkittäminen Position ja laitteen kopiointi. Position, laitteen, toiminnon ja kalibrointimenetelmän tietojen muokkaaminen Position, laitteen, toiminnon ja kalibrointimenetelmän tietojen poistaminen Raportin saatavuus: CMX Light CMX Professional CMX Enterprise Laitteiden linkittäminen ja irrottaminen Kun laite linkitetään positioon, kerrot CMX:lle että fyysinen laite on kentällä asennettu kyseessä olevaan positioon. Voit tarpeen tullen tulostaa raportteja, joista näkyy mm. missä positioissa tietty laite on aikojen kuluessa ollut asennettuna tai mitkä laitteet ovat olleet asennettuna tiettyyn positioon. Positioita ja laitteita luotaessa CMX tarjoaa helpon tavan linkittää laite positioon. Jo tietokannassa olevan laitteen linkittäminen olemassa olevaan positioon tehdään edempänä esitetyllä tavalla. Linkitys instrumentin tietokantaan lisäämisen yhteydessä CMX:ssä on tarjolla seuraavat menetelmät laitteen linkittämiseksi positioon samalla kun tietokantaa lisätään uusi laite: Luo uusi positio velhon avulla. Samassa yhteydessä luot myös uuden laitteen, joka on linkitetty uuteen positioon. Tämä menetelmä soveltuu tilanteeseen, kun sekä positiota että laitetta ei ole ennestään tietokannassa. Kun tietokannassa on valmiina tarvittava positio, vaan ei laitetta, valitse positio positiopuurakenteesta (tai tehdashierarkiasta). Napsauta hiiren kakkosnäppäintä ja valitse Uusi, Laite. Molemmissa tapauksissa: uusi laite "perii" position (vapaat) toiminnot sekä kalibrointimenetelmät ja linkittyy positioon. Jos tämän jälkeen luot positiolle uuden toiminnon, se jää pelkästään position toiminnoksi, ei laitteen toiminnoksi. Laitteen/toiminnon luontijärjestys ratkaisee. CMX Käyttöohje Instrumenttien lisääminen tietokantaan 87

100 Nämä menetelmät siis soveltuvat tilanteisiin, jossa instrumenttitietokantaa luodaan. Tietokantaan jo kirjattujen laitteiden ja positioiden linkkaus on kuvattu luvussa Kannassa olevan laitteen linkittäminen positioon.. Useamman laitteen linkittäminen samaan positioon Edellä esitetyistä menetelmistä jälkimmäinen mahdollistaa useamman laitteen linkittämisen samaan positioon: Jos positioon on jo linkitetty laite ja positiolla on edelleen vapaita toimintoja, positiolle luotu uusi laite "perii" vapaat toiminnot ja aiemmin linkitetty laite jää ennalleen. Lopputuloksena on että positioon on linkitetty kaksi laitetta, josta toinen "hoitaa" osan toiminnoista ja toinen loput. Edelleen, jos positiolle luo uusia vapaita toimintoja, ja sen jälkeen luo positiolle uuden laitteen, uusi laite "perii" uudet toiminnot. Huomaa. Tämä tapa linkittää useampi laite samaan positioon ei ole ainut. Lue seuraavasta luvusta kuinka vastaava linkitys tehdään käyttäen tietokannassa valmiiksi olevia laitteita. Samassa luvussa kerrotaan myös kuinka sama laite voidaan linkittää useampaan positioon. Kannassa olevan laitteen linkittäminen positioon Linkittääksesi laitteen positioon, avaa Laitteet -ikkuna. Valitse puurakenteesta laite, jota ei ole linkitetty (asennettu) positioon (vihreä "pallo", joka ei ole "keltaisessa kupissa"). Vedä laitteen ikoni laitepuurakenteesta ja pudota se haluamasi position kohdalla positiopuurakenteessa (tai tehdashierarkiassa). Valitse avautuneessa ikkunassa mitä linkityksellä tarkoitetaan. Jos painat suoraan Ok -painonappia, laite on asennettu positioon. Rastita valintaruutu Asenna varalaitteeksi, jos haluat linkittää laitteen position varalaitteeksi. 88 Instrumenttien lisääminen tietokantaan CMX Käyttöohje

101 Toinen tapa linkittää laite on irrottaa asennetuksi määritetty laite ja sen jälkeen linkittää varalaite asennetuksi laitteeksi. Sekä asennetun laitteen irrotus että varalaitteen linkitys asennetuksi laitteeksi tehdään kyseisten laiteikonien kohdalta positiopuurakenteessa (tai tehdashierarkiassa). Jos CMX ilmoittaa, ettei automaattinen linkitys onnistu, vedä ja pudota laitteen toiminnot yksi kerrallaan position vastaavien toimintojen kohdalle. Tämä menetelmä on tarpeen, jos laitteella/positiolla on useita samanlaisia toimintoja, tai (vapaiden) toimintojen lukumäärä positiossa ja laitteessa eivät ole samat. Huomaa. Linkittäessäsi laitteen jolla on toiminto(ja)/kalibrointimenetelmä positioon, laite perii position toiminnon/menetelmän tiedot seuraavin poikkeuksin: Ensimmäinen kalibrointi, Kalibrointilaskurin alkuarvo sekä kalibrointien kokonaismäärä. Ne ovat yksilöllisiä positioille ja laitteille. Useamman laitteen linkittäminen samaan positioon Jos positiolla on enemmän toimintoja kuin (ensiksi) linkitetyssä laitteessa, position vapaisiin toimintoihin voi linkittää toisen laitteen toimintoja vetämällä ja pudottamalla toisen laitteen toiminnot position vapaiden toimintojen kohdalle. Jos position toimintoja jää toisenkin laitteen toimintojen linkittämisen jälkeen vapaaksi, niihin voi linkittää kolmannen laitteen toimintoja jne. jne. Positioon voi liittää niin monta laitetta kuin siinä on toimintoja (ja yksittäisen position toimintojen määrää ei ole rajoitettu CMX:ssä). Huomaa. Tämä menetelmä soveltuu tapauksiin, jossa sekä laite että positio toimintoineen ovat jo tietokannassa. Luvussa Linkitys instrumentin tietokantaan lisäämisen yhteydessä, sivulla 87 on selvitetty kuinka positioon linkitetään toinen (ja useampikin) tietokantaan luotu uusi laite. CMX Käyttöohje Instrumenttien lisääminen tietokantaan 89

102 Saman laitteen linkittäminen useampaan positioon Jos laitteella on enemmän toimintoja kuin positiossa, johon se ensiksi linkitettiin, jäljelle jääneet toiminnot voi linkittää toiseen positioon. Vedä ja pudota laitteen vapaat toiminnot toisen position vapaiden toimintojen kohdalle. Jos laitteen toimintoja jää toiseenkin positioon linkittämisen jälkeen vapaaksi, niitä voi linkittää kolmannen position toimintoihin jne. jne. Laitteen voi linkittää niin moneen positioon kuin laitteessa on toimintoja (ja yksittäisen laitteen toimintojen määrää ei ole rajoitettu CMX:ssä). Yleisiä huomautuksia liittyen linkittämiseen: Jotta laitteen voi linkittää positioon, seuraavat toimintojen kentät tulee olla yhdenmukaiset: tulon/lähdön kategoria, tulon/lähdön suure ja siirtofunktio. Käytöstä poistettua laitetta ei voi asentaa positioon. Linkitettyä laitetta (oik. linkitettyä toimintoa) ei voi linkittää toiseen positioon. Laite/toiminto on ensiksi irrotettava edellisestä paikastaan. Linkittämätön laite voi olla varalaite useammalle positiolle, mutta heti kun se linkitetään johonkin, se ei enää voi olla varalaite millekään positiolle. CMX poistaa automaattisesti linkitetyn laitteen varalaitemäärittelyt. Linkityksestä jää "jälki" vain jos laite kalibroidaan sen ollessa kytkettynä positioon. Laitteen määrittäminen varalaitteeksi ei edellytä, että laitteen toiminnot ovat yhteensopivat position toimintojen kanssa. Laitteen irrottaminen Laitteen irrottaminen positiosta tehdään joko positiopuurakenteesta tai tehdashierarkiasta. Laajenna puurakennetta kunnes asennetun laitteen ikoni näkyy. Avaa ponnahdusvalikko laitteen kohdalta. Valikossa löytyy vaihtoehto Irrota laite. Irrotus on tarjolla sekä varsinaisille asennetuille laitteille että varalaitteeksi määritetyille laitteille. 90 Instrumenttien lisääminen tietokantaan CMX Käyttöohje

103 Varalaitteeksi linkittäminen Varalaitteeksi linkittäminen tehdään samalla tavoin kuin kannassa olevan laitteen linkittäminen positioon. Linkittääksesi position varalaitteeksi, avaa Laitteet -ikkuna. Valitse puurakenteesta laite, jota ei ole linkitetty (asennettu) positioon (vihreä "pallo", joka ei ole "keltaisessa kupissa"). Vedä laitteen ikoni laitepuurakenteesta ja pudota se haluamasi position kohdalla positiopuurakenteessa (tai tehdashierarkiassa). Rastita avautuneen ikkunan valintaruutu Asenna varalaitteeksi, kun haluat linkittää laitteen position varalaitteeksi. Jos haluat muuttaa positioon jo linkitetyn laitteen saman position varalaitteeksi, napsauta hiiren kakkosnäppäintä linkitetyn laitteen kohdalla. Avautuvassa ponnahdusvalikossa on vaihtoehto, jolla linkitetty laite määritellään varalaitteeksi. Huomaa. Laitteen määrittäminen varalaitteeksi ei edellytä, että laitteen toiminnot ovat yhteensopivat position toimintojen kanssa. CMX Käyttöohje Instrumenttien lisääminen tietokantaan 91

104 Position tai laitteen kopiointi CMX:n positio-, laite- sekä tehdashierarkiapuurakenteiden ponnahdusvalikoissa on tarjolla mahdollisuus kopioida positio ja/tai laite. Napsauta hiiren kakkosnäppäintä joko position tai laitteen kohdalla. Ponnahdusvalikossa on on kopiointivaihtoehto, edellyttäen että käyttöoikeutesi sallivat position/laitteen kopioinnin. Tyhjälle positiolle (laite asentamatta) avautuu ikkuna, jossa voit syöttää positiotunnuksen, mittauksen nimen ja mahdollisesti myös näkyvyysasetukset. Näkyvyyden eri käyttäjäryhmille voi asettaa vain käyttäjä, jolla on oikeudet muokata näkyvyystietoja. Vapaalle laitteelle (positioon asentamaton laite) avautuu ikkuna, jossa voit syöttää yksilötunnuksen, sarjanumeron ja mallitiedot sekä mahdollisesti myös näkyvyysasetukset. Kuten edellisessäkin tapauksessa, näkyvyyden eri käyttäjäryhmille voi asettaa vain käyttäjä, jolla on oikeudet muokata näkyvyystietoja. Linkitetylle positiolle ja laitteelle avautuvat molemmat edellä mainitut ikkunat (yksi kerrallaan). Huomaa. Position/laitteen kopiointi kopioi myös kaikki toiminnot ja kalibrointimenetelmät, jotka alkuperäinen positio/laite sisälsi. 92 Instrumenttien lisääminen tietokantaan CMX Käyttöohje

105 Position/laitteen/toiminnon/menetelmän muokkaaminen Kun position, laitteen, toiminnon tai kalibrointimenetelmän tiedot ovat näkyvissä työtilassa, tarjolla on työkalupalkki josta löytyy muun muassa Muokkaa -painonappi. Erillisissä ikkunoissa (Valmistajat, Kalibraattorit, Käyttäjät, Poimintalistat, Toimintotyyppimallit jne.) on työkalupalkit joista myöskin löytyy Muokkaa -painonappi. Huomaa. Jos muokkaat linkitettyä toimintoa tai kalibrointimenetelmää, joka liittyy linkitettyyn laitteeseen/positioon, muutokset tallentuvat sekä laitteen että position toiminnolle/kalibrointimenetelmälle. Position/laitteen/toiminnon/menetelmän poistaminen Kaikkien puurakenteiden ponnahdusvalikoissa on aina vaihtoehto, jolla valittu kohde poistetaan. Kun position, laitteen, toiminnon tai kalibrointimenetelmän tiedot ovat näkyvissä työtilassa, tarjolla on työkalupalkki josta löytyy muun muassa Poista -painonappi. Erillisissä ikkunoissa (Valmistajat, Kalibraattorit, Käyttäjät, Poimintalistat, Toimintotyyppimallit jne.) on työkalupalkit joista myöskin löytyy Poista -painonappi. CMX Käyttöohje Instrumenttien lisääminen tietokantaan 93

106 94 Instrumenttien lisääminen tietokantaan CMX Käyttöohje

107 Hakutoiminnot Yleistä Tässä osiossa esitetään työkalut, joiden avulla voit ryhmitellä, järjestellä ja katsoa tietokantaan tallennettuja instrumentteja haluamallasi tavalla. Mitä tarkoittaa haku Haku löytyy kaikista tietokantaohjelmistoista. Se sisältää ehtoja, joiden perusteella valitaan tietokannasta näytettävät tiedot. Tarjolla olevat haut CMX:ssä on tarjolla hakuja positioille, laitteille, kalibraattoreille ja kalibraattorimoduuleille. Haut ovat osa ohjelmistoa ja siksi aina saatavilla/voimassa. Jos haluat tehdä tilapäisen tietojen rajauksen, käytä edempänä esitettyä suodatusta. CMX Käyttöohje Hakutoiminnot 95

108 Tarjolla olevat haut ovat saatavilla valintalistasta, joka sijaitsee puurakenteen yläpuolella. Seuraavassa taulukossa on esitelty CMX:ssä tällä hetkellä tarjolla olevat haut: Haun kuvaus Ei rajaa mitään pois, vaan näyttää kaikki tietokannassa olevat positiot, laitteet tms. Näyttää positiot, laitteet tms., joiden (uudelleen)kalibroinnin eräpäivä on lähestymässä tai ylittynyt. Näyttää positiot, laitteet tms., joiden (uudelleen)kalibroinnin eräpäivä on annetun ajanjakson välissä. Näyttää vain linkittämättömät positiot tai laitteet Näyttää vain viimeksi lisätyt positiot. Katso myös alla oleva huomautus. Positiohaut Kaikki positiot Kalibroitavat positiot Seuraava kalibrointi Tyhjät positiot Uudet positiot Laitehaut Kaikki laitteet Kalibroitavat laitteet Seuraava kalibrointi Tyhjät laitteet - - Kalibraattori-/ moduulihaut Kaikki kalibraattorit/ moduulit Kalibroitavat kalibraattorit/ moduulit Seuraava kalibrointi - Huomaa. "Uudet positiot" haku ei ole tarjolla positioille määritettyjen hakujen joukossa. CMX luo automaattisesti sellaisen haun, kun lisäät position. Se myös poistuu automaattisesti, kun valitset hakujen valintalistasta jonkun muun haun. Muista, että positiopuurakenteella on myös yksi hakua edeltävä tiedon rajaustyökalu, eli positiohakulistan yläpuolella oleva tehdashierarkialista. Positiohaku rajautuu vain niihin positioihin, jotka sijaitsevat valitussa tehdashierarkiassa. 96 Hakutoiminnot CMX Käyttöohje

109 Mitä tarkoittaa suodatus Suodatus rajaa näytetyn tiedon määritettyjen suodatuskriteerien mukaiseksi. Suodatus on saatavilla sekä positio- että laitepuurakenteessa. CMX Light: Suodatuskriteerit säilyvät vain niin kauan kun suodatin on aktiivinen, tai kunnes CMX suljetaan. CMX Professional ja CMX Enterprise: Hyödylliset suodatuskriteerit voi tallentaa tulevia tarpeita varten. Voit myös määrittää monipuolisempia hakuja käyttäen SQL editoria. Lisää aiheesta edempänä. Kuinka suodattaa tietoa Suodatus käynnistetään positio- tai laitepuurakenteen yläpuolella olevan hakulistan oikealla puolen olevasta painonapista. Suppilon kuvalla varustetusta painonapista avautuu ikkuna, jossa voi määrittää suodatuskriteerit. Tekstikentille: Syötä haluamasi määrä merkkejä. CMX etsii tietokannasta positioita/laitteita, joiden vastaavan kentän alussa on samat merkit. Katso myös: Jokerimerkit. Suodatuskriteerien tallentamisen saatavuus: CMX Light CMX Professional CMX Enterprise Sen sijaan, että määrität suodatuskriteerit kenttien avulla, voit myös valita jotkin aiemmin tallennetut kriteerit Suodattimen nimi valintalistasta. Tiedon suodatuskriteerit ikkunan SQL Editori painonapista avautuu näkymä, jossa suodatuskriteerit näytetään SQL-lauseen muodossa. Lisätietoja tästä toiminnosta kappaleessa SQL Editori. CMX Käyttöohje Hakutoiminnot 97

110 Suodattimen aktivointi: Kun kaikki suodatuskriteerit on määritetty, napsauta Tiedon suodatuskriteerit ikkunan Suorita painonappia. Tällöin positio- tai laitepuurakenne näyttää vain ne positiot/laitteet, jotka täyttävät suodatuskriteerit. Huomaa. Positio- ja laitepuurakenteelle voi aktivoida omat toisistaan riippumattomat suodatukset. Suodattimissa isot ja pienet kirjaimet ovat samanarvoiset. Esimerkiksi suodatuskriteeri TIRCA ja Tirca palauttavat samat tulokset. Voit etsiä myös tyhjiä kenttiä. Syötä kentän kriteeriksi "IS NULL" (ilman lainausmerkkejä). Muista poiketen, tämä kriteeri on kirjoitettava isoin kirjaimin. Virherajat: Syöttäessäsi numeroita, käytä samaa desimaalierotinta kuin CMX tietokannassa on käytössä. Huomioi, ettei tietokannan desimaalierotin ole välttämättä sama kuin käyttöjärjestelmälle määritetty desimaalierotin. Tarpeen tullen, ota yhteyttä ITtukihenkilöön. Valintaruuduilla on kolme mahdollista tilaa: rastitettu, rastittamaton (=tyhjä) tai määrittelemätön (= valintaruudun keskellä on pieni neliö). Oletusarvoisesti, kaikkien Tiedon suodatuskriteerit -ikkunan valintaruutujen tilana on määrittelemätön. Tämä tarkoittaa sitä, ettei valintaruudulla ole suodatuksen kannalta merkitystä. Jos muutat valintaruudun tilan joko rastitetuksi tai rastittamattomaksi, se on osa suodatuskriteeriä. Deaktivoidaksesi suodattimen, joko: kaksoisnapsauta suodatuspainonappia CMX:N pääikkunassa, tai Avaa Tiedon suodatuskriteerit ikkuna uudelleen, napsauta Tyhjää kaikki painonappia ja sen jälkeen Suorita painonappia. 98 Hakutoiminnot CMX Käyttöohje

111 Jokerimerkit Jokerimerkit ovat erikoismerkkejä, jotka korvaavat yhden tai useamman muista merkeistä. Ne helpottavat suodatusta. Seuraavassa taulukossa on esitetty kaikki erikoismerkit, niiden kuvaukset sekä esimerkit niiden käytöstä. Jokerimerkki Kuvaus Esimerkki % Mikä tahansa merkki, merkkijono tai ei mitään. _ (alaviiva) Mikä tahansa yksittäinen merkki. [ ] Mikä tahansa merkki hakasuluissa olevien merkkien [abcdef] tai merkkivälin [a-f] joukosta. [ ^ ] Mikä tahansa merkki joka ei ole hakasuluissa olevien merkkien [^abcdef] tai merkkivälin [^a-f] joukossa. Asettamalla esimerkiksi positiotunnuksen suodatukseksi "%CA" seuraavat positiotunnukset läpäisevät suodatuksen: LIRCAZ100, LCA101, PICA102, TCAZ103 Asettamalla positiotunnuksen suodatukseksi "_CA" seuraavat positiotunnukset läpäisevät suodatuksen (verrattuna edelliseen esimerkkiin): LCA101, TCAZ103 Asettamalla positiotunnuksen suodatukseksi [A-L]CA seuraava positiotunnus läpäisee suodatuksen (verrattuna edellisiin esimerkkeihin): LCA101 Asettamalla positiotunnuksen suodatukseksi [^A-L]CA seuraava positiotunnus läpäisee suodatuksen (verrattuna edellisiin esimerkkeihin): TCA101 Oracle-tietokannan saatavuus: CMX Light CMX Professional CMX Enterprise Huomaa. Edellä mainitut jokerimerkit pätevät Microsoft SQL Server -tietokannassa. Jos käytät Oracle-tietokantaa, selvitä tarjolla olevat jokerimerkit Oraclen käsikirjoista. CMX Käyttöohje Hakutoiminnot 99

112 Saatavuus: CMX Light CMX Professional CMX Enterprise Tallennettujen suodatuskriteerien käyttö Jos olet jo tallentanut suodatuskriteerejä, voit ottaa sen käyttöön valitsemalla sen Suodattimen nimi -valintaluettelosta. Saatavuus: CMX Light CMX Professional CMX Enterprise Suodatuskriteerien tallennus Tiedon suodatuskriteerit ikkunan yläosan kentillä voi suodatuskriteereille antaa nimen, kuvauksen sekä asettaa sen näkyvyys käyttäjäryhmille. Tallentaaksesi suodatuskriteerit, napsauta työkalupalkin Uusi painonappia ja syötä ikkunan yläosan kenttiin tarvittavat otsikkotiedot (nimi, näkyvyys ja kuvaus). Tallenna tiedot työkalupalkin Tallenna painonapilla. Huomaa. Jos suodatuskriteeri-ikkunan Näkyy ryhmille -listassa ei ole rastitettu yhtään ryhmää, tallennettu suodatuskriteeri on yksityinen, eli käytössä vain sillä käyttäjällä, joka kriteerit tallensi. Kriteerit tulevat muidenkin käyttäjien saataville, kun Näkyy ryhmille -listassa on rastitettu soveltuvat käyttäjäryhmät. Muokataksesi jo tallennettujen suodatuskriteerien otsikkotietoja, napsauta työkalupalkin Muokkaa painonappia. Tee tarvittavat muutokset ja napsauta työkalupalkin Tallenna painonappia. 100 Hakutoiminnot CMX Käyttöohje

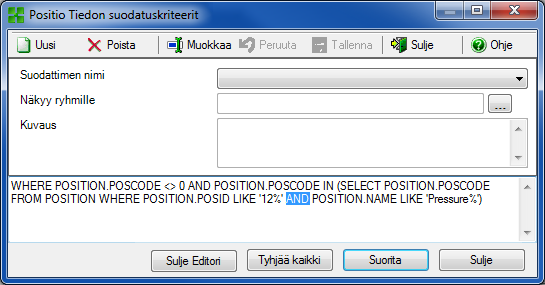

113 Saatavuus: CMX Light CMX Professional CMX Enterprise SQL editori Tiedon suodatuskriteerit ikkunan SQL Editori painonapista voit katsoa hakukriteerejä SQL-lauseen muodossa. SQL-lausekielen asiantuntija voi tässä näkymässä muokata hakukriteerejä, esim. vaihtamalla kaikkien aktiivisten hakukenttien välissä olevan AND operaattorin ORoperaattoriksi. Monimutkaisempaa SQL-lausetta ei voi esittää Tiedon suodatuskriteerit ikkunan normaalimuodossa (lista kentistä). Tällöin Sulje Editori painonappi ei ole käytettävissä ja kyseistä suodatusta voi katsella/muokata vain SQL editorinäkymässä. Huomaa. Muokkaamalla suodatuskriteerejä SQL editorinäkymässä voit luoda sellaisen haun, jonka tuloksena CMX:n pääikkunassa ei näy tuloksia ollenkaan. Tarkista tällöin, että suodatuskriteerit ovat oikeat ja SQL-lause mielekäs. CMX Käyttöohje Hakutoiminnot 101

114 Mitä tarkoittaa joukko Joukot ovat ryhmä positioita ja laitteita, jotka on yhdistetty samaan joukkoon. Yleensä joukkoon kerätään sellaiset positiot/laitteet, jotka kalibroidaan samaan aikaan, tai ne sijaitsevat samassa osastossa. Laite- ja positiojoukot Sekä Positiojoukot että Laitejoukot -ikkuna avataan (ja suljetaan) pääikkunan työkalupalkista ja Näkymä -valikosta. Joukkoikkunoiden ylimpänä on lista olemassa olevista joukoista. Listan viimeisenä on mahdollisuus luoda uusi joukko. Joukot tallentuvat tietokannan mukana ja pysyvät käytettävissä, kunnes ne poistetaan. Joukon muokkaaminen Lisätäksesi position tai laitteen vastaavaan joukkoon, käytä vedä ja pudota -toimintoa. Laitteita voi vetää ja pudottaa laitejoukkoon vain Laitteet -ikkunan laitepuurakenteesta Positioita voi vetää ja pudottaa positiojoukkoon joko positiopuurakenteesta tai tehdashierarkiasta. Jompikumpi em. puurakenteista on aina nähtävillä pääikkunan vasemmalla puolen. Poistaaksesi position tai laitteen joukostaan, valitse poistettava kohde ja avaa ponnahdusvalikko. Valitse valikon vaihtoehto Poista. Vastaavasti koko joukon voi poistaa valitsemalla joukon nimen (joukon ylin rivi) ja käyttämällä ponnahdusvalikkoa. 102 Hakutoiminnot CMX Käyttöohje

115 Lukitus / vapautus Yleistä Lukitus / vapautustoiminto mahdollistaa position/laitteen lukitsemisen muilta käyttäjiltä kalibroinnin/editoinnin ajaksi. Vapauttamalla positio/laite työn päätteeksi, muutkin käyttäjät voivat jälleen kalibroida/muokata positiota/laitetta. CMX Käyttöohje Lukitus / vapautus 103

116 Lukituksen / vapautuksen ominaisuuksia Tässä kappaleessa esitellään lukituksen / vapautuksen yleisiä ominaisuuksia. Automaattisen lukituksen / vapautuksen ja Manuaalisen lukituksen / vapautuksen ominaispiirteet esitellään omissa kappaleissaan edempänä. Lukitun position/laitteen ikonin ympärillä on punainen kehys (katso viereinen kuva). Kun positio/laite on lukittu, kaikki niihin liittyvät tiedot (positio, laite, toiminnot ja kalibrointitulokset) ovat lukitut. Lukitun position/laitteen tietoja voi muokata vain käyttäjä, joka lukitsi position/laitteen. Muutoksenhallinnan saatavuus: CMX Light CMX Professional CMX Enterprise Lukitun position/laitteen voi lähettää kalibraattorille tai valita käsinsyöttöikkunaan vain käyttäjä, joka lukitsi position/laitteen. Lukitun position/laitteen/toiminnon jne. tietojen ylimmällä rivillä näkyy mahdollinen lukitustieto seuraavasti: [Lukitsija: <Käyttäjätunnus> / <pvm> <klo>] Lukittu positio/laite/toiminto jne. ei lukitse siihen linkitettyä dokumentteja. Lukittu positio/laite/toiminto jne. ei lukitse käyttämiään poimintalistoja. CMX:n suodatustoiminnon avulla voit etsiä lukittuja laitteita/positioita. Jos Muutoksenhallinta on osa CMX-pakettia, kaikki lukitukset ja vapautukset kirjautuvat muutoksenhallinnan tietokantaan. Huomaa. Kalibrointeja voi edelleen tehdä hyödyntämättä lukitus / vapautus -toiminnallisuutta. 104 Lukitus / vapautus CMX Käyttöohje

117 Automaattinen lukitus / vapautus Aktivoituna automaattinen lukitus / vapautus lukitsee position/laitteen automaattisesti, kun se lähetetään kalibroitavaksi tai valitaan käsinsyöttöikkunaan. Vastaavasti, kun kalibrointitulokset tallennetaan CMX:n tietokantaan, positio/laite vapautetaan automaattisesti. Automaattinen lukitus / vapautus ei ole oletusarvoisesti päällä. Se on aktivoitavissa Asetukset -ikkunan Perusasetukset -osiossa (pääikkunan valikkokomennot: Työkalut, Asetukset). Rastita valintaruutu Position/laitteen automaattinen lukitus/vapautus kalibroinnin ajaksi aktivoidaksesi automaattisen lukituksen / vapautuksen. Huomaa. Jos kalibroit yksittäisen toiminnon laitteessa/positiossa, jolla on useampia toimintoja, koko laite/positio kaikkine toimintoineen lukkiutuu kunnes yksittäisen toiminnon kalibrointitulokset on tallennettu. Jos useampia toimintoja sisältävä laite/positio on kalibroitavana, laite/positio on lukittuna, kunnes kaikkien kalibroitavana olleiden toimintojen kalibrointitulokset on tallennettu Manuaalinen lukitus / vapautus Manuaalisen lukituksen / vapautuksen voi tehdä riippumatta siitä onko automaattinen lukitus / vapautus aktivoitu vai ei. Lisäksi: automaattisen lukituksen / vapautuksen avulla lukitun position/laitteen voi vapauttaa manuaalisesti. Manuaalinen lukitus / vapautus on monipuolisempi kuin automaattinen lukitus / vapautus. Sillä voi mm. lukita position/laitteen, jonka tietoja aiotaan muokata. Monen käyttäjän ympäristössä tämä estää yhtäaikaiset muutokset samalle tietueelle. Katso myös: Yhtäaikainen käyttö. CMX Käyttöohje Lukitus / vapautus 105

118 Yksittäisen position/laitteen lukitseminen Instrumentin voi lukita mistä tahansa puurakenteesta (positio- ja laitepuurakenne sekä tehdashierarkian, positiojoukon että laitejoukon puurakenne). Napsauta hiiren kakkosnäppäintä avataksesi ponnahdusvalikon joko position tai laitteen kohdalla. Jos positiota/laitetta ei ole valmiiksi lukittu, ponnahdusvalikossa on vaihtoehto: Lukitse. Huomaa, että valikkovaihtoehto on tarjolla vain sellaisille käyttäjille, joilla on oikeus muokata positio- ja laitetietoja. Useamman position/laitteen yhtäaikainen lukitseminen Useamman instrumentin voi lukita puurakenteen hakutasolta (puurakenteen ylin rivi, katso viereinen kuva). Tämä lukitsee kaikki puurakenteessa näkyvät positiot/laitteet, paitsi ne, jotka olivat jo aiemmin lukittuja. Nämä säilyvät lukittuna sille käyttäjälle, joka ne aiemmin lukitsi. Huomaa. CMX pyytää aina varmistamaan lukituksen, kun se tehdään hakutasolla. 106 Lukitus / vapautus CMX Käyttöohje

119 Yksittäisen position/laitteen vapauttaminen Yksittäisen position/laitteen voi vapauttaa mistä tahansa puurakenteesta. Napsauta hiiren kakkosnäppäintä avataksesi ponnahdusvalikon lukitun position tai laitteen kohdalla. Huomaa, että vapautus on mahdollista vain sille käyttäjälle, joka lukitsi position/laitteen, pääkäyttäjille ja tietokannan ylläpitäjälle. Useamman position/laitteen yhtäaikainen vapauttaminen Vapauttaaksesi useampia positioita/laitteita, napsauta hiiren kakkosnäppäintä puurakenteen hakutasolla (puurakenteen ylin rivi, katso edempänä esitetty kuva). Valitse ponnahdusvalikon vaihtoehto Vapauta. Tämä menetelmä vapauttaa kaikki positiot/laitteet, jotka käyttäjä on lukinnut. Jos käyttäjällä on pääkäyttäjän oikeudet tai hän on tietokannan ylläpitäjä, kaikki puurakenteessa näkyvät positiot/laitteet vapautuvat. Huomaa. CMX pyytää aina varmistamaan vapautuksen, kun se tehdään hakutasolla. CMX Käyttöohje Lukitus / vapautus 107

120 108 Lukitus / vapautus CMX Käyttöohje

121 Kalibrointi Yleistä CMX:llä voi tehdä kalibrointeja heti kun tietokannasta löytyy tarpeelliset instrumenttitiedot. Jotta position voi kalibroida, positiossa tulee olla asennettuna laite (jolla on toimintoja). Laitteen (jolla on toimintoja) voi kalibroida vaikkei sitä ole linkitetty positioon. Kun laite on linkitetty positioon, vain position voi kalibroida, ei laitetta. CMX:n tietokantaan voi lisätä kalibrointitietoja seuraavin tavoin: 1. Off-line kalibrointi, jossa instrumentit/toiminnot, jotka tulee kalibroida lähetetään CMX:stä tämän kanssa kommunikoivalle kalibraattorille. Kalibraattori viedään kentälle/korjaamoon, jossa instrumentti on. Kalibroinnin päätteeksi kalibraattori kytketään uudelleen tietokoneeseen, jossa CMX on. Kommunikoinnin aikana tulokset siirtyvät kalibraattorista CMX:n tietokantaan. Lisätietoja tästä menetelmästä löytyy mm. seuraavista luvuista: Tietojen lähetys kalibraattorille sivulla 115 ja Kalibrointitulosten vastaanotto sivulla Kalibrointitulosten käsinsyöttö, joka on tarpeen silloin kun kalibroinnissa käytetään eikommunikoivaa kalibraattoria. Lisätietoja tästä menetelmästä löytyy seuraavasta luvusta: Kalibrointitulosten käsinsyöttö sivulla 121. Kalibrointitulosten käsinsyöttö tukee moninkertaisia ennen viritystä ja virityksen jälkeen kalibrointeja (kalibrointitoistoja). Off-line kalibroinnissa kalibrointitoistojen määrä riippuu käytettävissä olevasta kalibraattorista. Tarpeen tullen asian voi tarkistaa kalibraattorin käyttöohjeesta. CMX Käyttöohje Kalibrointi 109

122 Kalibraattorin ja CMX:n väliseen kommunikointiin tarvittava kaapeli toimitetaan kalibraattorin mukana. Huomaa. Jos käytössäsi on Vaakakalibrointitoiminto, lisätietoa vaakojen kalibroinnista on kuvattu osion Vaakakalibrointi kappaleessa Vaa'an kalibrointi. RS232-sarjaportin kautta kommunikoivat kalibraattorit: Käytä CMX:n ja kalibraattorin väliseen kommunikointiin vain kaapelia, joka on toimitettu kalibraattorin mukana. Muu kaapeli saattaa rikkoa kalibraattorin ja/tai tietokoneen sarjaportin. Kommunikointikaapelin kytkeminen ja irrottaminen tulee aina tehdä siten, että sekä tietokoneesta että kalibraattorista on virta kytketty pois. Tietoa USB-kommunikointia käyttävistä kalibraattoreista löytyy osiossa Lisätietoa, kappaleessa Kalibraattorit ja USB-kommunikointi. Tyypillinen kalibrointitoimenpide Instrumentin off-line kalibrointi jakautuu tyypillisesti seuraaviin osavaiheisiin. Toimintojen valinta ja lähetys Kalibroitavat toiminnot haetaan tietokannasta ja tiedot lähetetään kalibraattorille. Toimintojen etsimisessä voidaan hyödyntää CMX:n hakutoimintoja tai olemassa olevia työjoukkoja. Ennen viritystä -kalibrointi Kalibraattori siirretään kentälle ja ennen viritystä kalibrointi suoritetaan hyödyntäen kalibraattoriin talletettuja toimintokohtaisia tietoja. Ennen viritystä kalibroinnin tulokset tallentuvat kalibraattoriin. 110 Kalibrointi CMX Käyttöohje

123 Viritys Tarpeen tullen instrumentin toiminto viritetään käyttäen hyväksi kalibraattorin mittausmoduuleja. Tavoitteena on aikaansaada viritystavoiterajan alittava maksimivirhe. Virityksen jälkeen -kalibrointi Laite kalibroidaan uudelleen ja tulokset tallennetaan kalibraattorin muistiin, jonka jälkeen voidaan suorittaa seuraavan toiminnon kalibrointi. Kalibrointitulosten vastaanotto Kun kaikki kalibroinnit on suoritettu, kalibraattori kytketään uudelleen tietokoneeseen ja CMX vastaanottaa sekä tallentaa kalibrointitulokset. Tulosten raportointi CMX:n avulla voidaan tulostaa kalibrointitodistus ja tallentaa tiedot historia- ym. tarpeita varten. CMX Käyttöohje Kalibrointi 111

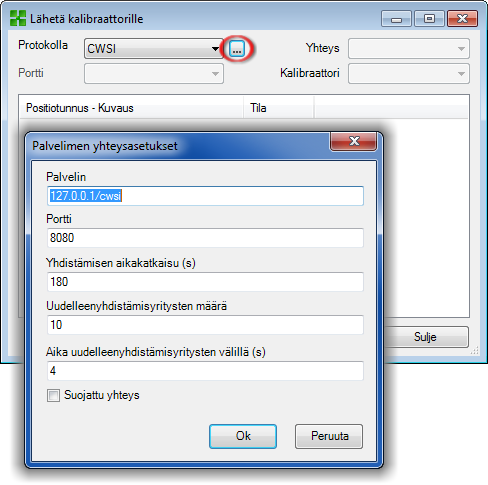

124 Calibration Web Service Interface, CWSI CWSI:n saatavuus: CMX Light CMX Professional CMX Enterprise Yleistä Calibration Web Service Interface, CWSI, on työkalu kalibraattorien ja CMX:n väliseen kommunikointiin virtuaaliympäristöissä. CWSI koostuu kahdesta CMX:ään lisättävästä komponentista: CWSI Server (palvelinohjelma) ja CWSI Client (asiakasohjelma). CWSI Server (palvelinohjelma) asennetaan palvelimelle, esimerkiksi samaan palvelimeen, johon CMX Server (CMX:n tietokantapalvelin) on asennettu. CWSI Client (asiakasohjelma) asennetaan kaikkiin tietokoneisiin, jossa CMX:n pääohjelmaa ajetaan. Lisätietoa CWSI:stä löytyy CMX:n asennusohjelmasta ja CWSI:n ohjetiedostosta. Ohjetiedosto asentuu sekä CWSI Server että CWSI Client -ohjelmiston mukana. CMX:n asennuslevyllä on sama ohjetiedosto tarjolla myös pdf-muodossa. 112 Kalibrointi CMX Käyttöohje

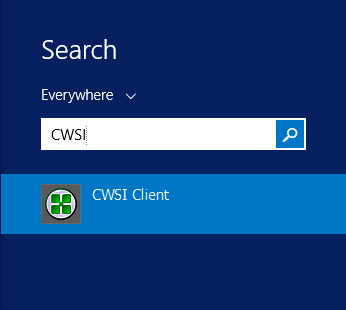

125 CWSI:n käynnistäminen Ennen CWSI:n käyttöä, CWSI Client on käynnistettävä ja yhdistettävä CWSI Serveriin. Windows 7:ssä ja Windows 10:ssä: käynnistä CWSI Client Windowsin käynnistysvalikosta: Windows 8.1:ssa: avaa oikopolut-palkki (Engl. Charms) ja valitse Haku (Engl. Search). Syötä "CWSI" avautuneeseen hakuruutuun. Valitse CWSI Client -ikoni hakukentän alle ilmestyneestä tuloksesta (kuva alla). Varmista, että CWSI Client käynnistyy, eli ikoni näkyy ilmaisinalueella (Engl. System Tray). Ikonin pikavalikko mahdollistaa palvelinyhteyden (CWSI Server) sekä konfiguroinnin. CWSI Serverin konfigurointi tehdään vastaavasti, mutta sen tietokoneen/palvelimen ääressä, jonne palvelinohjelmisto on asennettu. Tämä edellyttää, että konfiguroijalla on tarvittavat oikeudet muuttaa palvelimen asetuksia. Konfigurointiohjelman nimi on CWSI Server Configurator. CMX Käyttöohje Kalibrointi 113

126 CWSI:n käyttö CMX:ssä CMX:ssä CWSI on nähtävissä sekä Lähetä kalibraattorille että Vastaanota kalibraattorilta -ikkunassa. Valitse protokollaksi CWSI. Pieni painonappi, jossa on kolme pistettä avaa ikkunan, jossa voit tarkistaa/muokata CWSI-palvelimen yhteysasetuksia. Alla olevassa kuvassa on yhteyden oletusasetukset. Jos CMX saa yhteyden CWSI Serveriin, Yhteysvalintalistassa näkyy kaikki yhteensopivat CWSI Client - asiakasohjelmistot, joissa CMX-käyttäjätunnus (CWSI Client:ssa oleva asetus) on sama kuin käyttäjätunnus, jolla CMX:ään on kirjauduttu. Kaikki CWSI Client:iin kytketyt kalibraattorit näkyvät Kalibraattori-listassa. Muilta osin lähetys ja vastaanotto toimii kuten kaikissa muissakin tapauksissa. Huomaa. Jos CWSI on konfiguroitu vaatimaan salausavaimen (CWSI:lle erityinen salasana), salausavain on syötettävä ennen kuin lähetys/vastaanotto etenee. 114 Kalibrointi CMX Käyttöohje

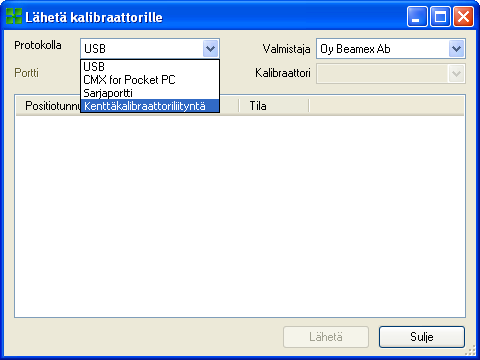

127 Kalibroitavien toimintojen valinta Koska kalibrointi aina kohdistuu yksittäiseen toimintoon, eikä kokonaiseen instrumenttiin (jossa voi olla useita toimintoja), CMX lähettää toimintoja kalibraattorille. CMX:llä on erillinen lähetysikkuna, johon kalibraattorille lähetettävät toiminnot voidaan "kerätä". Lähetysikkuna avautuu seuraavilla tavoilla: Valitsemalla Lähetä pääikkunan työkalupalkista (löytyy työkalupalkin Kalibrointi -painonapin alavalikosta), valitsemalla Lähetä -vaihtoehto pääikkunan Kalibrointi -valikosta, tai valitsemalla Kalibrointi, Lähetä soveliaasta ponnahdusvalikosta. Kalibroitavien toimintojen lisääminen lähetysikkunaan tehdään seuraavasti: Valitsemalla Kalibrointi, Lähetä soveliaasta ponnahdusvalikosta. Valikkovaihtoehto on eri puurakenteissa tarjolla seuraavissa tapauksissa: o Positiopuurakenteessa, positiojoukoissa ja tehdashierarkiassa positioilla, joihin on linkitetty laite. Jos positiolla on useampi toiminto, kaikki toiminnot lisätään lähetysikkunaan. o Positiopuurakenteessa, positiojoukoissa ja tehdashierarkiassa toiminnoilla, joiden positioihin on linkitetty laite. o Laitepuurakenteessa ja laitejoukoissa toimintoja sisältävillä linkittämättömillä laitteilla. o Laitepuurakenteessa ja laitejoukoissa linkittämättömän laitteen toiminnoilla. Toimintoja, positioita ja laitteita voi myös vetää ja pudottaa lähetysikkunaan, kunhan valittu toiminto/positio/laite on kalibroitavissa. Kokonaisen positio- tai laitejoukon voi myös vetää ja pudottaa lähetysikkunaan. Valitse joukon nimi (puurakenteen ylin rivi) ja vie se lähetysikkunaan. Jos joukossa on sellaisia toimintoja, jotka eivät ole kalibroitavissa, CMX ilmoittaa, ettei kyseisiä toimintoja voi lisätä lähetysikkunaan. Tehdasrakennetason vetäminen lähetysikkunaan lisää kaikki tason alapuolella olevat toiminnot lähetysikkunaan. CMX Käyttöohje Kalibrointi 115

128 Muistutus. Jotta position voi kalibroida, positiossa tulee olla asennettuna laite (jolla on toimintoja). Laitteen (jolla on toimintoja) voi kalibroida vaikkei sitä ole linkitetty positioon. Kun laite on linkitetty positioon, vain position voi kalibroida, ei laitetta. Tietojen lähetys kalibraattorille CWSI:n saatavuus: CMX Light CMX Professional CMX Enterprise Avatessasi lähetysikkunan ensimmäistä kertaa, valitse ensiksi protokolla. Vaihtoehdot ovat: USB, kalibraattoreille, jotka käyttävät USB-porttia tietokonekommunikointiin. CMX for Pocket PC, CMX:n kämmentietokoneliityntää varten. Sarjaportti, vanhemmille kalibraattoreille, jotka käyttävät sarjaporttia ja Beamexin vanhempaa CALIBINTprotokollaa tietokonekommunikointiin. Muista valita myös COM-portti. Kenttäkalibraattoriliityntä on tarkoitettu kalibraattoreille, jotka käyttävät FCINTF-standardin mukaista protokollaa. CWSI:n avulla voit kommunikoida kalibraattorien kanssa laajaverkossa käyttäen em. CMX:n lisätyökalua. Lisätietoa aiheesta kappaleessa Calibration Web Service Interface, CWSI sivulla 112. Valitse myös kalibraattori. Käytä listaa valmistajista ja malleista määrittämään kalibraattori. Kun valitset Lähetä -painonapin, kalibraattorikommunikointi käynnistyy. Seuraa kommunikoinnin edistymistä Tila -sarakkeesta. 116 Kalibrointi CMX Käyttöohje

129 Huomaa. Sarjaporttiprotokollalle tarjolla oleva kalibraattorin tunnistus on täysin yhteensopiva Beamex-kalibraattoreiden kanssa. Muiden valmistajien kalibraattoreiden tunnistaminen riippuu kalibraattorista. CMX Light kommunikoi vain Beamex-kalibraattoreiden kanssa. CMX muistaa käytetyt protokolla, portti- ja valmistaja/kalibraattoriasetukset. Jos suljet lähetysikkunan, lähetys peruuntuu. Kun seuraavan kerran avaat lähetysikkunan, lähetettävien toimintojen lista on tyhjä. Tietyille uuden sukupolven kalibraattoreille voi lähettää instrumenttitietojen lisäksi myös tehdashierarkiatiedon. Toiminnon aktivointi tehdään Kalibrointiasetukset -ikkunassa. Modernit kalibraattorit, jotka käyttävät USB-väylää kommunikointiin, edellyttävät että laitteen mukana toimitettu ajuri asennetaan ennen kommunikoinnin käyttöönottoa. Aiheesta lisää osiossa Lisätietoa, kappaleessa Kalibraattorit ja USBkommunikointi. Jos kalibrointiasetuksissa valintaruutu Varoita, kun kalibraattorin/moduulin eräpäivä ohittunut on rastitettu, CMX varoittaa, jos olet lähettämässä instrumentteja kalibraattorille, jonka kalibrointi on vanhentunut. CMX Käyttöohje Kalibrointi 117

130 Kalibrointitulosten vastaanotto Avataksesi CMX:n vastaanottoikkunan, käytä jotakin alla olevista tavoista: Valitse Vastaanota pääikkunan työkalupalkista (löytyy työkalupalkin Kalibrointi -painonapin alavalikosta), valitsemalla Vastaanota -vaihtoehto pääikkunan Kalibrointi -valikosta, tai valitsemalla Kalibrointi, Vastaanota soveliaasta ponnahdusvalikosta. CMX muistaa käytetyt protokolla, portti- ja valmistaja/kalibraattoriasetukset, joten useimmiten vastaanottoikkunan yläosassa oleville asetuksille ei tarvitse tehdä mitään. Tarjolla olevat protokollat on kuvattu kappaleessa Tietojen lähetys kalibraattorille, sivulla 116. CMX muistaa käytetyt portti- ja valmistaja/kalibraattoriasetukset, joten useimmiten vastaanottoikkunan yläosassa oleville asetuksille ei tarvitse tehdä mitään. Valitse Luo yhteys -painonappi, jolloin CMX tuo ikkunaan listan instrumenteista/toiminnoista, jotka ovat kalibraattorin muistissa. Taulukon Tulokset -sarake kertoo onko toiminnolle suoritettu kalibrointeja. Muista rastittaa (tai poistaa rasti) ikkunan alaosassa olevista valintaruuduista tarpeittesi mukaan. Suosittelemme, että rastitat valintaruudun: Poista vastaanotetut instrumentit kalibraattorista. Katso myös Instrumenttihistorian vastaanotto sivulla 120 ja Tulosten kaksoiskappaleiden välttäminen sivulla 120. Kun valitset Vastaanota -painonapin, kalibraattorikommunikointi käynnistyy. Seuraa kommunikoinnin edistymistä Tila -sarakkeesta. 118 Kalibrointi CMX Käyttöohje

131 Huomaa. Vastaanota kalibraattorilta ikkunassa on valintaruutu Vahvista kaikki käytetyt referenssit (ulkoiset kalibraattorit). Jos ruutu on rastitettu, vastaanoton yhteydessä avautuu ikkuna, johon kirjataan käytetyt kalibraattorit instrumenteille, joilla jokin seuraavista pätee: - tulo- ja /tai lähtömuoto on "Näppäilty" tai - tulomuoto on "Säädetty ja mitattu". Jos vastaanotettavan instrumentin tiedot poikkeavat siitä mitä sille on tallennettu tietokantaan, CMX kysyy kuinka poikkeavuuden kanssa toimitaan: - joko vastaanotetaan kalibrointitulokset ja päivitetään instrumenttitiedot. - perutaan kalibrointitulosten vastaanotto. Vastaanotettaessa sellaisen instrumentin tuloksia, jota ei ole CMX:n tietokannassa, CMX kysyy lisätäänkö uusi instrumentti tietokantaan. Tällainen 'kentällä lisätyn' instrumentin lisääminen CMX tietokantaan onnistuu vain uudemmilla kalibraattoreilla, jotka tukevat toimintoa. Ellet ole varma onnistuuko toiminto käytössäsi olevalla kalibraattorilla, tee uusi instrumentti kalibraattoriin ja vastaanota se CMX:ään. CMX kysyy instrumentin lisäämisestä tietokantaan vain jos kalibraattori tukee lisäystä. Modernit kalibraattorit, jotka käyttävät USB-kommunikointia (USB = Universal Serial Bus) edellyttävät, että kalibraattorin mukana toimitettu ohjainohjelmisto on asennettu ennen kuin kalibraattori kommunikoi CMX:n kanssa. Täydentävää tietoa löytyy osiosta Lisätietoa, kappaleessa Kalibraattorit ja USB-kommunikointi. Modernit kalibraattorit voivat tukea pitkiä positio- ja laitetunnuksia ja jopa tyhjiä tunnuksia. CMX ei tue tyhjiä tunnuksia, eikä 65 merkkiä pitempiä tunnuksia. Jos CMX vastaanottaa em. ehtojen vastaisia tunnuksia, se ilmoittaa käyttäjälle ja pyytää täydentämään/korjaamaan tunnuksia. Muutokset päivittyvät myös kalibraattoriin. Jos kalibrointiasetuksissa valintaruutu Varoita, kun kalibraattorin/moduulin eräpäivä ohittunut on rastitettu, CMX varoittaa, jos olet vastaanottamassa instrumentteja kalibraattorilta, jonka kalibrointi on vanhentunut. Jos instrumentin kalibrointimenetelmän valintaruutu Estä, jos kalibraattorin uudelleenkalibrointi on vanhentunut, on rastitettu, instrumentin kalibrointituloksia ei voi vastaanottaa kalibraattorilta, jonka kalibrointi on vanhentunut. CMX Käyttöohje Kalibrointi 119

132 Vihje. Jos käytössäsi on kommunikoivia instrumentteja (esimerkiksi HART - tai kenttäväyläinstrumentteja), jotka haluat lisätä CMX:n tietokantaan tee seuraavasti: Kytke instrumentti kalibraattoriin, joka kommunikoi kyseisen instrumentin kanssa (esim. MC5 monitoimikalibraattori). Lue instrumentin tiedot kalibraattoriin. Kytke sen jälkeen kalibraattori tietokoneeseen, jossa on CMX. Vastaanota instrumenttitiedot kalibraattorista CMX:ään. Tällä tavoin voit luoda instrumenttitietokantasi kirjoittamatta käsin mitään sellaista, joka on instrumentin muistissa. Instrumenttihistorian vastaanotto Vastaanota kalibraattorilta ikkunassa: Jos Tila-sarakkeessa on tekstiä (esim. "Nykyinen"), instrumentilla on historiaa. Esimerkiksi mitta-aluetta on jossain vaiheessa muutettu. Jos haluat nähdä/tallentaa instrumentin historiatiedotkin, rastita Näytä instrumentin historia - valintaruutu. Tila-sarakkeen vaihtoehdot: Alkuperäinen. Tässä kalibroinnissa instrumentin asetukset ovat sellaiset kuin ne olivat aikaisimman kalibroinnin aikana. Nykyinen. Tässä kalibroinnissa on voimassa instrumentin tuoreimmat asetukset. Muokattu X, jossa X on numero, alkaen yhdestä. Nämä ovat väliversioita "alkuperäisen" ja "nykyisen" välissä. Tämä ominaisuus on tarjolla moderneissa kalibraattoreissa. Tulosten kaksoiskappaleiden välttäminen Vastaanottaessaan kalibrointituloksia CMX vertaa vastaanotettavien tulosten kalibrointipäivämäärää aiemmin vastaanotettujen tulosten päivämääriin. Jos päivämäärä on sama ja toimintoa tukevien kalibraattorien osalta myös virhe täsmää, CMX pyytää vahvistamaan tulosten vastaanoton. Kaksoiskappaleiden vastaanottaminen on helposti vältettävissä poistamalla vastaanotetut tulokset kalibraattorista. Kuten edellä on mainittu, poistaminen voidaan automatisoida Vastaanota kalibraattorilta ikkunan valintaruudun Poista vastaanotetut instrumentit kalibraattorista avulla. 120 Kalibrointi CMX Käyttöohje

133 Kalibrointitulosten käsinsyöttö Kalibrointitulosten käsinsyöttö on ratkaisu tilanteisiin, joissa käyttämäsi kalibraattori ei kommunikoi CMX:n kanssa. Kalibrointitulosten käsinsyötössä kaikki kalibrointiin liittyvät tiedot syötetään käsin tietokantaan. Huomaa. CMX:ssä on mahdollista avata useampi käsinsyöttöikkuna. Tämä mahdollistaa mm. useamman lämpötila-anturin yhtäaikaisen kalibroinnin. Kullakin anturilla on tällöin oma käsinsyöttöikkuna. Jos käytössäsi on Vaakakalibrointitoiminto, lisätietoa vaakojen kalibroinnista on kuvattu osion Vaakakalibrointi kappaleessa Vaa'an kalibrointi. Käsinsyöttö, toiminnon valitseminen CMX:ssä on tarjolla seuraavat menetelmät toiminnon valitsemiseen ja käsinsyöttöikkunan avaamiseen: Valitse kalibroitava toiminto/positio/laite positiopuurakenteesta, tehdashierarkiasta tai laitepuurakenteesta ja valitse sen jälkeen Käsinsyöttö pääikkunan työkalupalkista (löytyy työkalupalkin Kalibrointi - painonapin alavalikosta). Valitse kalibroitava toiminto/positio/laite positiopuurakenteesta, tehdashierarkiasta tai laitepuurakenteesta ja valitse sen jälkeen Käsinsyöttö -vaihtoehto pääikkunan Kalibrointi -valikosta. Napsauta hiiren kakkosnäppäintä positiopuurakenteessa näkyvän position tai toiminnon kohdalla. Valitse ponnahdusvalikon vaihtoehto Kalibrointi, Käsinsyöttö. Napsauta hiiren kakkosnäppäintä tehdashierarkiassa näkyvän position tai toiminnon kohdalla. Valitse ponnahdusvalikon vaihtoehto Kalibrointi, Käsinsyöttö. Napsauta hiiren kakkosnäppäintä laitepuurakenteessa näkyvän laitteen tai toiminnon kohdalla. Valitse ponnahdusvalikon vaihtoehto Kalibrointi, Käsinsyöttö. CMX Käyttöohje Kalibrointi 121

134 Huomaa. Valitessasi kalibroitavaksi position tai laitteen, jolla on useampia toimintoja, käsinsyöttöikkunassa näkyy vain ensimmäinen (puurakenteessa laitteen position ylin) toiminto. Tämä johtuu siitä että käsinsyöttöikkuna tukee vain yhden toiminnon kalibrointia kerrallaan. Kalibroidaksesi muun kuin position/laitteen ensimmäisen toiminnon, valitse toiminto ja käytä jotakin yllä mainituista tavoista avata käsinsyöttöikkuna. Muistutus. Jotta position voi kalibroida, positiossa tulee olla asennettuna laite (jolla on toimintoja). Laitteen (jolla on toimintoja) voi kalibroida vaikkei sitä ole linkitetty positioon. Kun laite on linkitetty positioon, käsinsyötön voi käynnistää vain positiosta, ei laitteesta. 122 Kalibrointi CMX Käyttöohje

135 Kalibrointitulosten kirjaaminen Syötä kalibrointiin liittyvät tiedot Tulokset -välilehdellä olevaan taulukkoon. Riippuen CMX:n asetuksista, tuloksille saattaa olla myös tarpeen valita tulon ja lähdön kalibraattorit. Sarakkeet, joihin nämä tiedot kirjataan löytyvät taulukon "piilossa" olevasta osuudesta. Selaa taulukkoa vaakasuunnassa saadaksesi sarakkeet näkyviin. Huomaa, että voit kirjata useita tulon ja lähdön kalibraattoreita. Kalibraattorien ja moduulien (referenssien) esitysjärjestys määritetään Asetukset -ikkunan Kalibrointiosiossa. Varmista myös, että välilehden alaosassa olevat kalibrointipäivämäärä ja kalibroijatiedot ovat oikein. Voit määrittää joko yhden tai kaksi henkilöä kalibroinnin tekijöiksi. Syötä ympäristötiedot Olosuhteet -välilehdelle. Menetelmä -välilehdellä on aputietoja. Välilehdelle ei voi kirjoittaa mitään. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Huomaa. Voit lisätä epävakaan mittauksen lukuarvon loppuun tai alkuun "~" -merkin (aaltoviiva/tilde), esimerkiksi ~. Jos "~" -merkki syötetään luvun eteen, CMX siirtää automaattisesti merkin luvun loppuun. Tällä vältetään sekaannus miinusmerkin ja "~" -merkin välillä. Jos kalibrointiasetuksissa valintaruutu Varoita, kun kalibraattorin/moduulin eräpäivä ohittunut on rastitettu, CMX varoittaa, jos olet valitsemassa kalibraattoriksi tai moduuliksi sellaista, jonka kalibrointi on vanhentunut. Toistojen lisääminen Syöttääksesi seuraavan kalibrointitoiston tulokset, valitse Uusi -painonappi käsinsyöttöikkunan työkalupalkista. Jos olet syöttänyt tietoja Olosuhteet -välilehdelle, tiedot kopioituvat automaattisesti uuden toiston olosuhdetiedoiksi. Muokkaa tietoja, jos siihen on tarvetta. Aikaisempien tulosten katselu on myös mahdollista. Valitse ikkunan vasemmalla puolen olevasta listasta haluamasi toisto. CMX Käyttöohje Kalibrointi 123

136 Tulosten tallennus Kun valitset Tallenna -painonapin käsinsyöttöikkunan työkalupalkista, CMX tallentaa kalibrointitulokset tietokantaan. Jos tämän jälkeen jatkat tulosten syöttöä, ne tallentuvat erillisenä kalibrointitapahtumana. Tulosten tallentamisen yhteydessä CMX näyttää kullekin toistokerralle seuraavanlaisen ikkunan: Kentät: Maksimivirhe on toiston suurin virhe (itseisarvo). Merkitsevin virhe(arvo) on virhe, joka on lähimpänä vastaavaa virherajaa. Merkitsevin virhe (prosenttilukema) kertoo kuinka lähellä merkittävin virhe on kalibrointipisteen virherajaa. Prosenttilukema on alle sadan tai tasan sata, kun kalibrointi on hyväksytty ja sataa suurempi luku, kun kalibrointi on hylätty. Jos CMX:n virherajafunktion suhteellinen komponentti on käytössä Maksimivirhe voi poiketa Merkitsevimmästä virheestä. Lisätietoa virherajafunktion komponenteista CMX:n ohjetiedostossa. Toinen tiedonlähde on englanninkielinen ohjetiedosto CMX Calculations.chm. Se avautuu CMX:n pääikkunan Ohje -valikosta. Valitse vaihtoehto CMX Laskennat. Huomaa. Riippuen kalibrointiasetuksistasi, tulokset voi tallentaa yhtäaikaisesti sekä "ennen viritystä" tuloksiksi että "virityksen jälkeen" tuloksiksi. Tämän mahdollisuuden saa käyttöön Asetukset -ikkunan Kalibrointi osiosta. Jos instrumentin kalibrointimenetelmän valintaruutu Estä, jos kalibraattorin uudelleenkalibrointi on vanhentunut, on rastitettu, instrumentin kalibrointituloksia ei voi tallentaa, jos olet valinnut kalibraattoriksi tai moduuliksi sellaisen, jonka kalibrointi on vanhentunut. 124 Kalibrointi CMX Käyttöohje

137 Käsinsyötön lopettaminen Lopettaaksesi käsinsyötön, valitse Sulje -painonappi käsinsyöttöikkunan työkalupalkista tai anna valikkokomennot Tiedosto, Sulje. Jos viimeksi kirjatun toiston tulokset eivät ole tallennetut, CMX pyytää tallentamaan ne ensiksi. Kalibrointitulosten katselu Kalibrointitulosikoni: Saatavuus: CMX Light CMX Professional CMX Enterprise Kalibrointitulosten katseluikkuna avautuu seuraavista puurakenteista: Positiopuurakenteesta, tehdashierarkiasta, laitepuurakenteesta sekä positio- ja laitejoukoista. Kaikissa tapauksissa: laajenna puurakennetta kunnes kalibrointitulosikoni näkyy. Kalibrointitulosten katseluikkuna avautuu pääikkunan työtilaan, kun joko kaksoisnapsautat kalibrointitulosikonia tai valitset työkalupalkin Tiedot -ikonin kun puurakenteesta on valittu jokin kalibrointitulosikoni. Puurakenteessa tulokset näkyvät järjestyksessä "viimeisin kalibrointi ensiksi/ylimpänä". Voimassa -valintaruudun avulla voi jättää joitakin kalibrointituloksia pois kalibrointihistorian analysoinnista. Kalibrointitulosten joukossa mahdollisesti esitetyt epävarmuudet perustuvat kalibraattorimoduulien spesifikaatiotietoihin. Kalibrointitulosten joukossa olevat olosuhdetiedot (lämpötilaja ilman kosteustiedot) ja muistiinpanot ovat muokattavissa. Myös Voimassa -valintaruutu on muokattavissa. Aloita muokkaus ikkunan työkalupalkin Muokkaa -painonapista. Huomaa. Jos tulosten joukossa on lukemia, joiden lopussa on "~" -merkki (aaltoviiva/tilde), esimerkiksi ~, lukema oli epävakaa. Merkin lisääminen on mahdollista kalibrointitulosten käsinsyöttöikkunassa, kämmentietokoneessa ja tarpeen tullen, tietyt uudemmat kalibraattorit lisäävät merkin automaattisesti epävakaaseen mittaukseen. CMX Käyttöohje Kalibrointi 125

138 Saatavuus: CMX Light CMX Professional CMX Enterprise Muutostenhallinnan saatavuus: CMX Light CMX Professional CMX Enterprise Keskiarvotulokset ja laajennettu epävarmuus Keskiarvotulokset ja laajennettu epävarmuus voidaan valita näytettäväksi kalibrointitulosten joukossa. Valinta tehdään Asetukset -ikkunan Kalibrointi -sivulla. Asetukset - ikkunan voi avata pääikkunan valikkokomennoilla: Työkalut, Asetukset. Jos Näytä keskiarvotulokset -valintaruutu on rastitettu, useampia toistoja sisältävien kalibrointitulosten joukossa on lisätaulukko. Taulukossa esitetään keskiarvotulokset. Kytkimille: jo yksi kalibrointitoisto, joka sisältää useita kytkentätoistoja riittää siihen, että keskiarvotulokset lasketaan. Jos Näytä laajennettu epävarmuus -valintaruutu on rastitettu, kalibrointitulosten joukossa on lisäsarake laajennetulle epävarmuudelle. Lisätietoja keskiarvo- ja epävarmuuslaskennasta löytyy erillisestä ohjetiedostosta nimeltään "CMX Calculations.chm". Se avautuu CMX:n pääikkunan Ohje -valikosta. Valitse vaihtoehto CMX Laskennat. Kalibrointitulosten hyväksyminen Kalibrointitulosten hyväksyminen tehdään eri tavoin riippuen siitä onko muutostenhallinta hankittu vai ei. Jos muutostenhallinta on hankittu ja asetuksissa on määritetty että sähköistä allekirjoitusta käytetään, tulosikkunan lopussa on taulukko sähköisistä allekirjoituksista ja Allekirjoita -painonappi. Muussa tapauksessa tulosten lopussa on taulukko hyväksynnöistä ja Hyväksy -painonappi. Hyväksyäksesi tulokset, napsauta Hyväksy (tai Allekirjoita) -painonappia ja syötä tarvittavat tiedot avautuvaan ikkunaan. Huomaa. Tulosten hyväksyminen/allekirjoittaminen on sallittu vain käyttäjille, joille on annettu tarvittavat oikeudet. 126 Kalibrointi CMX Käyttöohje

139 Kalibrointitulosten poistaminen Poistaaksesi yksittäisen kalibrointituloksen, avaa ponnahdusvalikko puurakenteessa näkyvän kalibrointitulosikonin kohdalla. Valikossa on tarjolla tulosten poistamisvaihtoehto. Huomaa. Poistaminen on mahdollista vain, jos käyttäjällä on siihen oikeudet. CMX Käyttöohje Kalibrointi 127

140 Kalibrointihistoria Saatavuus: CMX Light CMX Professional CMX Enterprise Kalibrointihistorian avulla on mahdollista katsella sekä laitteiden että positioiden kalibrointihistoriaa. Tiedot ovat nähtävissä sekä numeerisesti taulukkomuodossa että kuvaajina. Tärkein ero kalibrointihistorian ja CMX:n vakiotoimitukseen kuuluvan kalibrointitulosten katselun välillä on se että kalibrointihistoriassa voit tarkastella useita kalibrointitapahtumia samanaikaisesti. Siten kalibrointihistorian käyttö mahdollistaa laitteiden ja positioiden kalibrointien seurannan ajan funktiona. Esimerkkejä kalibrointihistorian käytöstä: Yleiskuvan saaminen siitä kuinka tietyn laitteen viritys ryömii ja muuttuuko ryömintä ajan myötä. Kuinka laiteyksilöt/-mallit soveltuvat käytettäväksi tietyssä positiossa. Huomaa. Vaakainstrumentin osalta kalibrointihistoria on saatavilla vain varsinaisen kuormaustestin osalta. Saatavuus: CMX Light CMX Professional CMX Enterprise Kalibrointihistoriaikkunan avaaminen Kalibrointihistoriaikkunan voi avata seuraavilla tavoilla: Avaa ponnahdusvalikko puurakenteessa olevan positio-, toiminto-, kalibrointimenetelmä- tai kalibrointitulosikonin kohdalla. Valitse vaihtoehto Kalibrointihistoria. Napsauta hiiren kakkosnäppäintä avataksesi ponnahdusvalikon joko laite-, toiminto-, kalibrointimenetelmä- tai tulosikonin kohdalla. Valitse ponnahdusvalikon vaihtoehto Kalibrointihistoria. Pääikkunan Näkymä -valikko sisältää Kalibrointihistoria -vaihtoehdon. 128 Kalibrointi CMX Käyttöohje

141 Kalibrointitodistukset ja muut dokumentit Yleistä CMX:stä on mahdollista tulostaa seuraavanlaisia dokumenttityyppejä: kalibrointitodistuksia, raportteja, tarroja, kalibrointihistoriaraportteja ( * ja muutostenhallintaraportteja ( *. * ) Eivät ole saatavilla CMX Light -ohjelmistoversiossa. Tulostaaksesi dokumentteja CMX:stä, valitse joko pääikkunan työkalupalkista löytyvä Dokumentit -painonappi tai pääikkunan Dokumentit -valikko. Puurakenteen kohdalta olevista ponnahdusvalikoista löytyy Tulosta -vaihtoehto silloin kun valitun kohteen yhteyteen liittyy tulostusmahdollisuus. Kaikissa tapauksissa ensiksi avautuu tulostusikkuna, jossa on mm. mahdollisuus valita käytettävä tulostuspohja. Tulostusikkunaan voi tuoda tulostettavia kohteita käyttämällä joko ponnahdusvalikkoa, tai vedä ja pudota -menetelmää. Poikkeus: Muutostenhallintaraportit tulostetaan muutostenhallintaikkunasta. Lisätietoa osiossa Muutostenhallinta. CMX Käyttöohje Kalibrointitodistukset ja muut dokumentit 129

142 Kalibrointitodistusten tulostaminen Valitse haluamasi tulostuspohja Tulosta kalibrointitodistus -ikkunan alaosassa olevasta listasta. Jos avasit tulostusikkunan käyttämällä ponnahdusvalikkoa, tulostettavien listalla on jo tulostettavia kohteita. Jos käytit työkalupalkkia tai valikkoa, tulostusikkuna avautuu tyhjänä. Tulostusikkunaan voi tuoda tulostettavia kohteita (positioita, laitteita, toimintoja tai tuloksia) käyttämällä joko ponnahdusvalikkoa, tai vedä ja pudota -menetelmää. Huomaa, että position voi vetää/pudottaa alkaen positiopuurakenteesta, tehdashierarkiasta tai positiojoukosta. Laitteen voi vetää/pudottaa alkaen laitepuurakenteesta tai laitejoukosta. Käytä Esikatselu -painonappia nähdäksesi näytöllä miltä tulostuva dokumentti tulee näyttämään. Huomaa. Vain positiot/laitteet/toiminnot, joilla on tallennettuja kalibrointituloksia voi vetää/pudottaa Tulosta kalibrointitodistus -ikkunaan. 130 Kalibrointitodistukset ja muut dokumentit CMX Käyttöohje

143 Raporttien tulostaminen Tulokset valintaruudun ja Vain KA valintaruudun saatavuus: CMX Light CMX Professional CMX Enterprise Valitse haluamasi tulostuspohja Tulosta raportti -ikkunan alaosassa olevasta listasta. Jos avasit tulostusikkunan käyttämällä ponnahdusvalikkoa, tulostettavien listalla on jo tulostettavia kohteita. Jos käytit työkalupalkkia tai valikkoa, tulostusikkuna avautuu tyhjänä. Tulostusikkunaan voi tuoda tulostettavia kohteita (positioita tai laitteita) käyttämällä joko ponnahdusvalikkoa, tai vedä ja pudota -menetelmää. Huomaa, että position voi vetää/pudottaa vain alkaen positiopuurakenteesta, tehdashierarkiasta tai positiojoukosta. Laitteen voi vetää/pudottaa vain alkaen laitepuurakenteesta tai laitejoukosta. Valintaruuduista: Jos yksikään valintaruutu ei ole rastitettu, raportti sisältää vain viimeisimmän kalibroinnin viimeisimmän kalibrointitoiston. Jos vain Kaikki toistot on rastitettu, raportti sisältää viimeisimmän kalibroinnin kaikkien toistojen tulokset. Jos Historia on rastitettu, raportti sisältää kaikkien kalibrointien kaikkien toistojen tulokset. Kaikki toistot -asetuksella ei ole merkitystä. Jos Tulokset on rastitettu, raportti sisältää kaikkien kalibrointipisteiden tulokset. Muussa tapauksessa tiedot esitetään toistojen tasolle, mutta kalibrointipistekohtaiset tiedot jäävät pois. Esimerkki: Jos kalibrointi on tehty käyttäen viittä nousevaa ja neljä laskevaa pistettä, raportissa on joko yksi rivi (Tulokset rastittamatta) tai yhdeksän riviä (Tulokset rastitettu). Jos Vain KA on rastitettu, raportissa on vain keskiarvotulokset, ei yksittäisiä toistoja. Jos toistoja on vain yksi, eli keskiarvotuloksia ei ole saatavilla, ainoa toisto tulostuu, riippumatta valintaruudun asetuksista. Huomaa. Vain KA -asetus on näkyvissä vain, jos Kalibrointiasetusten joukossa oleva kenttä Näytä keskiarvotulokset on rastitettu. Tällöin: Vain KA -asetus on saatavilla, jos joko Kaikki toistot tai Historia on rastitettu. Käytä Esikatselu -painonappia nähdäksesi näytöllä miltä tulostuva dokumentti tulee näyttämään. CMX Käyttöohje Kalibrointitodistukset ja muut dokumentit 131

144 Huomaa. Raporttien joukossa on kalibrointitulosten käsinsyöttöön soveltuva lomakepohja nimeltään Käsinsyöttölomake. Tulosta se, niin saat kätevän lomakkeen, johon voit kirjata kalibrointituloksia kalibroinnin aikana. Tarrojen tulostaminen Valitse haluamasi tulostuspohja Tulosta tarrat -ikkunan alaosassa olevasta listasta. Jos avasit tulostusikkunan käyttämällä ponnahdusvalikkoa, tulostettavien listalla on jo tulostettavia kohteita. Jos käytit työkalupalkkia tai valikkoa, tulostusikkuna avautuu tyhjänä. Käytä Esikatselu -painonappia nähdäksesi näytöllä miltä tulostuva dokumentti tulee näyttämään. Kalibrointihistoriaraporttien tulostaminen Saatavuus: CMX Light CMX Professional CMX Enterprise Valitse haluamasi tulostuspohja Tulosta kalibrointihistoria -ikkunan alaosassa olevasta listasta. Jos avasit tulostusikkunan käyttämällä ponnahdusvalikkoa, tulostettavien listalla on jo tulostettavia kohteita. Jos käytit työkalupalkkia tai valikkoa, tulostusikkuna avautuu tyhjänä. Tulostusikkunaan voi tuoda tulostettavia kohteita (positioita tai laitteita) käyttämällä joko ponnahdusvalikkoa, tai vedä ja pudota -menetelmää. Huomaa, että position voi vetää/pudottaa vain alkaen positiopuurakenteesta, tehdashierarkiasta tai positiojoukosta. Laitteen voi vetää/pudottaa vain alkaen laitepuurakenteesta tai laitejoukosta. Käytä Esikatselu -painonappia nähdäksesi näytöllä miltä tulostuva dokumentti tulee näyttämään. Huomaa. Vain positiot/laitteet/toiminnot, joilla kalibrointituloksia, voi tuoda Tulosta kalibrointihistoria -ikkunaan. 132 Kalibrointitodistukset ja muut dokumentit CMX Käyttöohje

145 Muutostenhallintaraporttien tulostaminen Saatavuus: CMX Light CMX Professional CMX Enterprise Muutostenhallintaikkunan työkalupalkissa on Dokumentit painonappi, josta voi tulostaa näkyvissä olevan muutostenhallintatiedon. Lisätietoa osiossa Muutostenhallinta. Tulostuspohjien tuonti/vienti Joskus saattaa tulla tarvetta kopioida dokumenttien tulostuspohjia CMX tietokannasta toiseen. Tähän tarvittavat työkalut löytyvät Tiedosto valikosta. Kopiointi tehdään seuraavasti: 1. Avaa tietokanta, jossa on kopioitava dokumentin tulostuspohja. Valitse Tiedosto, Vienti, Tulostuspohjat. 2. Valitse pohjan tyyppi ja napsauta vastaavaa Vie painonappia. Ikkuna, jossa valitaan kansio, avautuu. 3. Valitse kansio, johon tulostuspohja tallennetaan ja paina Tallenna. 4. Avaa tietokanta, johon dokumentin tulostuspohja tuodaan. Valitse Tiedosto, Tuonti, Tulostuspohjat. 5. Valitse pohjan tyyppi ja Selaa kansioon, jossa edellisestä tietokannasta viety tulostuspohja on. 6. Mikäli tarpeen/mahdollista, muokkaa Pohjan nimeä ja kuvausta. 7. Valitse Tuonti -painonappi. Huomaa. Jos vastaanotat erillisen tulostuspohjan, esimerkiksi sähköpostitse Beamexilta, aloita yllä olevan listan neljännestä vaiheesta ja jätä huomioimatta "edellisestä tietokannasta viety" -teksti. CMX Käyttöohje Kalibrointitodistukset ja muut dokumentit 133

146 Omien kalibrointitodistusten tekeminen Saatavuus: CMX Light CMX Professional CMX Enterprise CMX:ssä on mahdollista myös laatia omia dokumenttipohjia. Koska asiakirjojen laadintamoduuli on kolmannen osapuolen valmistama työkalu, sen ohjeet löytyvät käytön aikana moduulista itsestään. Esimerkiksi kalibrointitodistuksen lisääminen/muokkaaminen käynnistyy valikkokomennoin Dokumentit, Kalibrointitodistukset, Muokkaa. Muiden dokumenttipohjien muokkaus käynnistyy vastaavalla tavalla. Vaihda vain dokumenttityyppiä. Poikkeus: Muutostenhallintaraporttien muokkaaminen käynnistetään muutostenhallintaikkunasta. Lisätietoa aiheesta osiossa Muutostenhallinta. Huomioi myös, että yhdessä CMX tietokannassa voi olla vain yksi muutostenhallintaraporttipohja. Jos käytössäsi on raporttien muokkaustyökalu ja tarvittavat käyttöoikeudet, voi kuitenkin muuttaa raporttia halutunlaiseksi. CMX:n mukana toimitetaan ohjetiedosto nimeltään CMX_Report_Variables.chm. Se sisältää kuvauksen kaikista CMX:n tietokannasta asiakirjojen laadintamoduuliin tuotavista muuttujista. Se avautuu CMX:n pääikkunan Ohje - valikosta. Valitse vaihtoehto CMX Raporttimuuttujat. Tärkeää! Jos olet aktivoinut Windows:in käyttäjätilien valvonta - toiminnon (UAC, User Account Control), muokkausten tallennus on mahdollista vain jos käynnistät CMX:n suorita järjestelmänvalvojana (run as administrator) -valintaruutu rastitettuna. 134 Kalibrointitodistukset ja muut dokumentit CMX Käyttöohje

147 Muutostenhallinta Yleistä Saatavuus: CMX Light CMX Professional CMX Enterprise CMX:n muutostenhallinta sisältää työkalut, joiden avulla seurataan kaikkia tietokantaan tehtyjä muutoksia. Lisäksi voidaan määrätä, että muutoksen tekijältä kysytään muutoksen kuvausta. Käyttäjät, joilla on riittävät oikeudet, voivat avata muutostenhallintaikkunan ja katselmoida tehdyt muutokset. Lisäksi muutostenhallinta sisältää mahdollisuuden käyttää sähköistä allekirjoitusta. Muutostenhallinnan asetukset on kuvattu Perusasetukset -osion luvussa Asetukset-ikkuna. CMX Käyttöohje Muutostenhallinta 135

148 Muutostenhallinta-ikkuna Saatavuus: CMX Light CMX Professional CMX Enterprise Muutostenhallinta -ikkuna avautuu pääikkunan Työkalut -valikosta. Käytä työkalupalkin Näytä -painonappia valitaksesi minkälaisia tietoja haluat katsella. Jos muutostenhallintaan liittyvä tietokanta on suuri (enemmän kuin tapahtumaa), muutostenhallintaikkuna avautuu näyttäen vai viimeisen kuukauden aikana kirjautuneet muutokset. Jos haluat tarkastaa jonkin muun aikavälin, käytä työkalupalkin alla olevia päivämääräkenttiä. Kirjataksesi muutokset katselmoiduksi (edellyttää että käyttöoikeudet sallivat katselmoinnin), valitse ensiksi työkalupalkin Muokkaa -painonappi. Sen jälkeen käytettävissäsi on seuraavat tavat kirjata muutokset katselmoiduksi: Vinkkejä: Käytä toiseksi viimeisen sarakkeen valintaruutua katselmoidaksesi yksittäisen muutoksen. Käytä työkalupalkin Katselmoi kaikki -painonappia, kun haluat merkitä kaikki muutokset katselmoiduiksi. Napsauttamalla sarakkeen otsikkoa, voit aakkostaa muutoksenhallinnan tiedot sarakkeen tietojen mukaan. Kopioidaksesi muutoksenhallinnan tietoja muihin sovelluksiin (esim, Exceliin), maalaa haluamasi rivit ja sarakkeet. Käytä sen jälkeen Windowsin näppäinkomentoa, joka kopioi tiedot leiketaululle (Ctrl C). Käytä ikkunan Dokumentit -painonappia tulostaaksesi päivämääräkentillä rajaamasi ajanjakson tapahtumat. Dokumentit painonapin valikossa on myös Muokkaa -vaihtoehto. Se on aktiivinen, jos CMX-toimitukseesi kuuluu Raporttien laadintamoduuli. Lisää raporteista ja kalibrointitodistuksista osiossa Kalibrointitodistukset ja muut dokumentit. Huomaa. Jos samaan tietokantaan otetaan yhteyttä useammasta aikavyöhykkeestä, aseta ajan esitystapa UTC-ajaksi CMX:n Asetukset -ikkunan Muutostenhallinnan asetuksissa. 136 Muutostenhallinta CMX Käyttöohje

149 Sähköinen allekirjoitus Saatavuus: CMX Light CMX Professional CMX Enterprise Jos sähköinen allekirjoitus on aktivoitu, jokainen laitteelle, positiolle tai kalibrointituloksille tehty muutos avaa ikkunan, jossa on seuraavat kentät: Tila. Tarjolla on poimintalista, josta allekirjoitukselle tulee valita tila. CMX-tietokannassa on valmiiksi kirjattuna seuraavat kentät: Vedos, Katselmoitu, Hyväksytty ja Hylätty. Poimintalista on muokattavissa, joten sen voi tehdä halutunlaiseksi. Lisää aiheesta Perusasetukset -osion luvussa Poimintalistat. Hyväksytty -valintaruutu, jossa annetaan lopullinen hyväksyntä tehdyille muutoksille. Käyttäjätunnus ja salasana. Sisään kirjautuneen käyttäjän käyttäjätunnus on valmiiksi kirjattu, mutta voit syöttää minkä tahansa tietokantaan kirjatun käyttäjätunnuksen ja vastaavasti oikean salasanan. Position, laitteen ja kalibroinnin sähköisten allekirjoitusten historia löytyy kunkin kohteen tietoikkunan viimeisenä tietona. Käytä Allekirjoita -painonappia muuttaaksesi position/laitteen/kalibroinnin tilaa. CMX Käyttöohje Muutostenhallinta 137

150 Sähköiseen allekirjoitukseen liittyvät tietueet Sähköisellä allekirjoituksella hyväksyttyjen tietojen joukkoa kutsutaan sähköiseksi tietueeksi. Jos jotakin, mikä kuuluu sähköiseen tietueeseen, muutetaan allekirjoittamisen jälkeen, sähköinen tietue edellyttää uutta hyväksyntää/allekirjoitusta. Oheisessa taulukossa on kerrottu mitkä tiedot liittyvät sähköisiin tietueisiin: Tyyppi Positio Laite Kalibrointi Tietueeseen kuuluvat tiedot Tiedot, jotka esitetään seuraavissa tietoikkunoissa: position tiedot, toiminnon tiedot ja kalibrointimenetelmän tiedot. Tiedot, jotka esitetään seuraavissa tietoikkunoissa: laitetiedot, toiminnon tiedot ja kalibrointimenetelmän tiedot. Tiedot, jotka esitetään kalibrointitulosten tiedot -ikkunassa 138 Muutostenhallinta CMX Käyttöohje

151 Kämmentietokoneliityntä Yleistä Saatavuus: CMX Light CMX Professional CMX Enterprise Käyttöjärjestelmä Windows Mobile 6.5 CMX:n kämmentietokoneliityntä sisältää kämmentietokoneeseen asennettavan ohjelman, sekä kommunikoinnin CMX:n pääohjelmiston ja kämmentietokoneen välillä. Kämmentietokoneliityntä mahdollistaa kalibroitavien instrumenttien tietojen siirron kämmentietokoneelle, kalibrointitietojen syötön kalibroitavan instrumentin luona sekä tulosten siirtämisen CMX pääohjelmistoon. Kämmentietokoneliityntä toimii siis "siirrettävänä kalibrointitulosten käsinsyöttötyökaluna". Suositellut laitteistovaatimukset Muisti ROM/RAM 64MB/128 MB Näyttö , tai TFT kosketusvärinäyttö Compact Framework v. 3.5 CMX for Pocket PC toimii todennäköisesti myös käyttöjärjestelmän ohjelmapäivitysten (Service Pack) ja turvapäivitysten (Security Update) jälkeen. Vaikka se ei olekaan suositeltavaa, CMX for Pocket PC toimii todennäköisesti myös vanhemmissa käyttöjärjestelmissä. CMX for Pocket PC ei kuitenkaan toimi kaikissa laitteissa, joissa käyttöjärjestelmänä on Windows Mobile 6.1. CMX Käyttöohje Kämmentietokoneliityntä 139

152 Laitevaatimus PC-työasemalle, jonka kanssa kämmentietokone kommunikoi: Windows Mobile Device Center asennettu Microsoft.NET Compact Framework 3.5 or tai uudempi tulee olla asennettuna kämmentietokoneeseesi. Uudemmissa kämmentietokoneissa se voi olla valmiiksi asennettuna. Vanhemmista kämmentietokoneista Microsoft.NET Compact Framework 3.5 voi puuttua, tai sen versio on vanhempi. Jos tarvitset asentaa tai päivittää Microsoft.NET Compact Framework 3.5:n se löytyy mm. täältä: Huomaa. CMX:n asennuslevyssä on kansio nimeltään Pocket PC ja sen alla kansio nimeltään Compact Framework. Se sisältää (levyä tehtäessä) viimeisimmän.net Compact Framework Service Pack tiedoston. Jos päivität pelkästään CMX:n pääohjelmiston, ei kämmentietokoneessa oleva ohjelmisto välttämättä ole enää yhteensopiva. Tällaisessa tilanteessa CMX ilmoittaa ongelmasta ja suosittelee kämmentietokoneen ohjelmiston päivittämistä. Jos päivitit CMX:n asennuslevyltä, sama levy sisältää uuden CMX-kämmentietokoneohjelman kansiossa Pocket PC. Ennen kuin päivität CMX:n pääohjelmistoa, kämmentietokoneohjelmistoa tai kumpaakin, varmista että kaikki kämmentietokoneessa olevat kalibrointitulokset on siirretty CMX pääohjelmistoon. 140 Kämmentietokoneliityntä CMX Käyttöohje

153 Saatavuus: CMX Light CMX Professional CMX Enterprise Asennus Jos CMX:n kämmentietokoneliityntä (CMX for Pocket PC -ohjelmisto) on jo aiemmin asennettu kämmentietokoneeseesi, aiempi versio tulee ensiksi poistaa kämmentietokoneesta. Lisätietoa poistamisesta kappaleessa CMX for Pocket PC -ohjelmiston poistaminen kämmentietokoneesta, sivulla 144. CMX:n kämmentietokoneohjelmiston voi asentaa kämmentietokoneisiin, joissa on Windows Mobile 6.5 tai uudempi käyttöjärjestelmä asennettuna. CMX:n kämmentietokoneohjelmiston asennustiedostot sijaitsevat CMX:n asennuslevyn hakemistossa "Pocket PC". Käynnistä asennusohjelma (Setup) ja seuraa tietokoneen näytölle tulevia ohjeita. Asennus on kaksivaiheinen: Ensiksi pöytä-/sylitietokoneeseen asentuu CMX for Pocket PC Installer. Sen jälkeen asennetaan varsinainen CMX kämmentietokoneohjelmisto. Jos CMX kämmentietokoneohjelmisto asennetaan useampaan kämmentietokoneeseen, ensimmäisen asennus tehdään yllä mainitulla tavalla. Muiden kämmentietokoneiden asennukset tehdään käyttäen ActiveSync tai Windows Mobile Device Center -ohjelmaa. Lue lisäasennusten ohjeet edempää. Huomaa! Kämmentietokoneohjelmiston voi asentaa niin moneen kämmentietokoneeseen kuin haluaa. CMX:n asennuslevyn Pocket PC kansiossa on myös alahakemisto nimeltään Compact Framework. Se sisältää viimeisimmät.net Compact Framework Service Pack -tiedostot (voimassa, kun asennuslevy tehtiin). Varmista, että kämmentietokoneella on käytössään on viimeisimmät Service Pack - versiot. CMX:n kämmentietokoneohjelmiston voi asentaa myös manuaalisesti: Kopioi kaikki CMX asennuslevykkeen hakemistossa Pocket PC\Files olevat tiedostot haluamaasi hakemistoon kämmentietokoneessa (esim. Program Files\CMX for Pocket PC). CMX Käyttöohje Kämmentietokoneliityntä 141

154 Lisäasennukset käyttäen Windows Mobile Device Center -ohjelmistoa (Windows 7 ja 8.1) Tässä yhteydessä esitetyt ohjeet pätevät seuraavassa tapauksessa: Olet jo asentanut CMX:n kämmentietokoneohjelmiston yhteen kämmentietokoneeseen kappaleen Asennus,sivulla 141, mukaisesti. Käytössäsi on useita kämmentietokoneita, joihin haluat asentaa CMX:n kämmentietokoneohjelmiston. Kytke kämmentietokoneesi pöytä-/sylitietokoneeseesi, avaa Windows Mobile Device Center ja valitse Program and Services (Ohjelmat ja palvelut). Ellei vaihtoehto ole näkyvissä, napsauta More -linkkiä (Lisää). Rastita avautuneesta ikkunasta vaihtoehto Beamex CMX for Pocket PC ja napsauta OK käynnistääksesi asennuksen. Kämmentietokoneen käyttöliittymäkielen vaihtaminen Oletusarvoisesti CMX kämmentietokoneohjelmisto asentaa kaikki saatavilla olevat käyttöliittymäkielet. Kaikki kielet ovat tarjolla CMX kämmentietokoneohjelmiston Työkalut valikossa. Valitse sieltä haluamasi kieli. Jos et tarvitse tiettyjä kieliä, ne voi poistaa hakeutumalla kämmentietokoneen kansioon: Pocket PC:\Program Files\CMX for Pocket PC\Languages\ Tällä kansiolla on alikansioita, yksi kullekin käytössä olevalle kielelle. Poista tarpeettomat kansiot. Ne on helppo tunnistaa, koska kansioiden nimi on sama kuin kielen. Kun käynnistät CMX for Pocket PC -ohjelmiston uudelleen, poistetut kansiot/kielet eivät ole enää tarjolla. 142 Kämmentietokoneliityntä CMX Käyttöohje

155 Räätälöidyn käyttöliittymäkielen luominen CMX for Pocket PC tukee kolmen räätälöidyn käyttöliittymäkielen luomista seuraavasti: Tee ensiksi alikansio seuraavalle kansiolle: Pocket PC:\Program Files\CMX for Pocket PC\Languages\ Sallitut alikansion nimet ovat: UserDefined1, UserDefined2 ja UserDefined3. Varmista, että kansion nimi on täsmälleen sama kuin jokin kolmesta edellä mainituista kansioiden nimistä. Muutoin CMX for Pocket PC ei tunnista niitä, eikä kieli ole käytettävissä. Jatka kopioimalla jokin olemassa olevista käyttöliittymäkielitiedostoista (Translation.xml) paikkaan, jossa sitä voi muokata. Muokkaa tiedosto tarpeesi mukaiseksi. Kopioi sitten muokattu kielitiedosto siihen kansioon, jonka edellä loit sitä varten. Huomaa. Kielitiedoston muokkaaminen edellyttää XML-tiedoston rakenteen ja editoinnin tuntemusta. CMX Käyttöohje Kämmentietokoneliityntä 143

156 CMX for Pocket PC -ohjelmiston poistaminen kämmentietokoneesta Jos kämmentietokoneelle asennetaan uusi CMX for Pocket PC -ohjelmisto tai ohjelmisto jostain syystä uudelleenasennetaan, on aiemmin asennettu versio ensiksi poistettava kämmentietokoneesta. Ennen kuin poistat CMX for Pocket PC -ohjelmiston kämmentietokoneista, muista poistaa myös CMX for Pocket PC Installer pöytä-/sylitietokoneestasi. Poistaaksesi CMX for Pocket PC Installer:n pöytä- /sylitietokoneestasi, toimi seuraavasti: Avaa Windowsin Käynnistä -valikko (Engl. Start). Valitse vaihtoehto Asetukset, Ohjauspaneeli (Settings, Control Panel ) ja avautuneesta ikkunasta. valitse Lisää tai poista ohjelma (Add or Remove Programs). Valitse listasta CMX for Pocket PC Installer ja napsauta Poista (Remove). Ohjelmiston poistaminen kämmentietokoneesta voidaan tehdä kolmella edempänä esitetyllä vaihtoehtoisella tavalla. Huomaa. Ennen kuin aloitat CMX for Pocket PC ohjelmiston poistamisen, varmista ettei ohjelmisto ole käynnissä taustalla. Jos olet epävarma, tee seuraavasti: Avaa Pocket PC:n Käynnistä -valikko (Engl. Start). Valitse valikosta vaihtoehto Asetukset (Settings). Valitse avautuneesta ikkunasta välilehti Järjestelmä (System). Valitse ikoni: Muisti (Memory) ja avautuneesta ikkunasta välilehti Käynnissä olevat sovellukset (Running Programs). Nyt tarjolla on lista käynnissä olevista ohjelmista. Jos listassa on CMX for Pocket PC, valitse se ja napauta "Pysäytä" ("Stop"). Huomaa että uudemmissa käyttöjärjestelmissä työpöydällä voi olla pikakuvake, josta muistinhallinta avautuu suoraan. 144 Kämmentietokoneliityntä CMX Käyttöohje

157 Vaihtoehto 1. Ohjelmiston poistaminen käyttäen Windows Mobile Device Center:ia (Windows 7 tai 8.1) Kytke kämmentietokone pöytätietokoneeseen ja käynnistä Windows Mobile Device Center. valitse "Sovellukset ja palvelut" (Program and Services) ja "Työkalut, lisää/poista sovellus" (Tools, Add/Remove Programs). Jos "Työkalut, lisää/poista ohjelmia" ei näy, valitse "Lisää" (more). Poista rasti kohdasta "Beamex CMX for Pocket PC" valitse OK, jolloin CMX for Pocket PC ohjelmisto poistuu kämmentietokoneesta. Vaihtoehto 2. Ohjelmiston poistaminen suoraan kämmentietokoneesta Valitse Käynnistä, Asetukset, Poista sovellus (Start, Settings, Remove Programs) kämmentietokoneessa. Avautuneesta listasta: valitse Beamex CMX for Pocket PC ja napauta Poista (Remove). CMX Käyttöohje Kämmentietokoneliityntä 145

158 Tietojen lähettäminen kämmentietokoneelle Saatavuus: CMX Light CMX Professional CMX Enterprise CMX:n näkökulmasta kämmentietokone on kuin kalibraattori, joka on kytketty USB-porttiin. Kalibroitavien instrumenttien lähetys ja tulosten vastaanotto tehdään juuri samalla tavoin kuin muillakin kommunikoivilla kalibraattoreilla. Avaa Lähetä kalibraattorille -ikkuna (valikkokomennot Kalibrointi, Lähetä) ja vedä/pudota kalibroitavat instrumentit ikkunaan. Valitse portiksi ActiveSync. Sen välityksellä CMX kommunikoi kämmentietokoneen kautta riippumatta siitä onko kämmentietokone kytketty USB-porttiin vai käyttääkö se jotain ActiveSync :n kanssa yhteensopivaa langatonta teknologiaa. Kun kaikki kalibroitavat instrumentit on tuotu lähetysikkunaan, valitse Lähetä -painonappi. 146 Kämmentietokoneliityntä CMX Käyttöohje

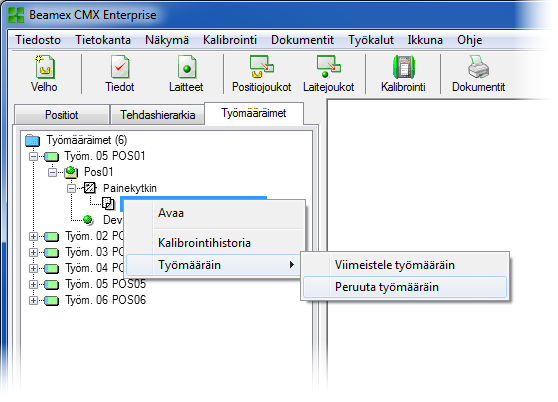

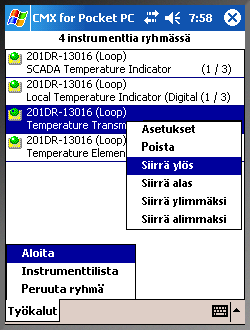

159 Kämmentietokoneen käyttö Osiossa Työmääräimien hallinta kerrotaan kuinka käyttää kämmentietokonetta, jos työmääräimien hallintaoptio on käytössä. Saatavuus: CMX Light CMX Professional CMX Enterprise Ohjelman käynnistys Jos CMX:n kämmentietokoneohjelmistoa ei ole aiemmin käytetty, tai ohjelmistoa ei ole käytetty vähään aikaan, kämmentietokoneen Start -valikossa (Aloita) ei näy CMX ikonia. Tässä tapauksessa: valitse käynnistysvalikon vaihtoehto Programs (Ohjelmat), etsi CMX:n kämmentietokoneohjelmisto ja käynnistä ohjelma valitsemalla CMX ikoni: Jos CMX:n kämmentietokoneohjelmistoa on vastikään käytetty, CMX ikoni näkyy käynnistysvalikon (Start) viimeksi käytettyjen ohjelmien listassa. Käynnistä CMX:n kämmentietokoneohjelmisto valitsemalla CMX ikoni. Kun CMX:n kämmentietokoneohjelmiston käynnistyy, ensiksi avautuu lista lähetetyistä instrumenteista: Esimerkkikuvassa osa instrumenteista on jo kalibroitu. Kalibroimattoman instrumentin tiedot esitetään lihavoituna kera eräpäivän. Kalibroidun instrumentin tiedot esitetään lihavoimattomana ja CMX:stä lähetetyn eräpäivän alla näkyy kalibroinnin suorituspäivä. Listassa näkyvät positio- /laitekuvakkeet ovat samoja kuin CMX pääohjelmassa seuraavalla lisäyksellä: - Kalibroidun position/laitteen kuvakkeen päällä on "väkänen" (=tarkistettu). CMX Käyttöohje Kämmentietokoneliityntä 147

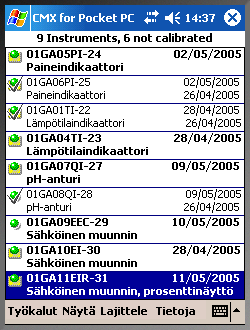

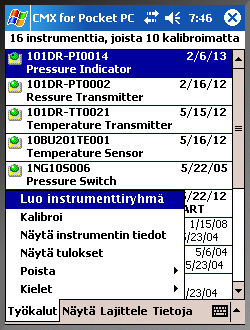

160 Kalibroitavien instrumenttien valinta Valitaksesi kalibroitavan instrumentin lähetettyjen instrumenttien listasta, tee seuraavasti: Napauta kämmentietokoneen kynällä kalibroitavan position/laitteen tunnusta. Tällöin kalibrointi-ikkuna avautuu. Huomaa. Jos haluat kalibroida useita instrumentteja samanaikaisesti, katso kappale Instrumenttiryhmän samanaikainen kalibrointi, sivulla 151. Instrumenttitietojen katselu Instrumenttitietojen katseluun voi siirtyä kalibrointi-ikkunasta valikkokomennoin Työkalut, Näytä instrumentin tiedot (engl. Tools, View Instrument Details). Aloitusikkunassa instrumenttitietoja voi katsella antamalla vastaavat valikkokomennot tai avaamalla ponnahdusvalikon. Instrumenttitietoikkuna avautuu aina positiotietojen kohdalta. Katsoaksesi muita tietoja, valitse näkymä View-valikosta (suom. Näkymä). Instrumenttitietojen katselusta voi siirtyä muokkaustilaan valikkokomennoin Työkalut, Muokkaa (engl. Tools, Edit). Muista, että muutokset voivat aiheuttaa ongelmia siirrettäessä kalibrointituloksia CMX pääohjelmistoon (ohjelmisto ei enää "tunnista" instrumenttia). Huomaa. Jos instrumentti on jo kalibroitu, sen ympäristötietoja ja huomautustekstiä ei voi enää muuttaa kämmentietokoneessa. Sulje instrumenttitietoikkuna valikkokomennoin Työkalut, Sulje (engl. Tools, Close). 148 Kämmentietokoneliityntä CMX Käyttöohje

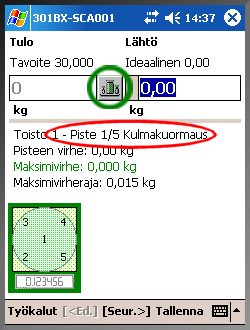

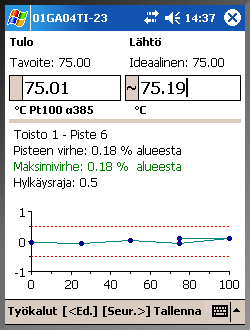

161 Saatavuus: CMX Light CMX Professional CMX Enterprise Kalibrointitulosten syöttäminen Tässä kappaleessa kuvataan kuinka prosessi-instrumenttien kalibrointituloksia tallennetaan kämmentietokoneeseen. Vaakainstrumenttien kalibrointitulosten tallentamisesta kämmentietokoneeseen kerrotaan osion Vaakakalibrointi kappaleessa Vaa'an kalibrointi. Kalibrointi-ikkunan yläosassa on tulon ja lähdön kentät rinnakkain. Napauta isoin kirjaimin esitettyjä syöttökenttiä ja muokkaa oletusarvoja. Oletusarvoja voi muuttaa kämmentietokoneen keinukytkimellä. Vaihtoehtoisesti: syötä lukuarvot käyttäen näytön oikeasta alakulmasta avautuvaa "näppäimistöä". Välittömästi syöttökenttien vasemmalla puolen on alue, jota napauttamalla voi tallentaa lukuarvon mukana tiedon siitä, että lukuarvo oli epävakaa ( ). Kun sekä tulon, että lähdön arvot on muokattu/syötetty, jatka seuraavaan pisteeseen osoittamalla [Seur.>] -painonappia (engl. [Next>]). Vaihtoehtoisesti: käytä keinukytkimen keskimmäistä nappia (jos kämmentietokoneessasi on sellainen). Ikkunan keskiosan kenttien tiedot päivittyvät ja isoin kirjaimin esitettyihin numerokenttiin tulee seuraavan kalibrointipisteen mukaiset uudet oletusarvot. Huomaa. Jos syötetty tulon arvo poikkeaa oletusarvostaan enemmän kuin Maksimipoikkeama kenttä sallii, tulon arvo on punainen. Tämä ei kuitenkaan vaikuta laskentoihin. Kalibroinnin aikana ja tuloksia tarkastellessa, ennen tallennusta, mahdolliset virheet ovat vielä korjattavissa. Napauta [<Ed.] -painonappia (engl. [<Prev]) kunnes näytössä on sen pisteen tiedot, jonka kohdalla syöttövirhe tapahtui. Korjaa virhe ja napauta [Seur.>] -painonappia (engl. [Next>]) kunnes pääset takaisin lähtöpisteeseesi. CMX Käyttöohje Kämmentietokoneliityntä 149

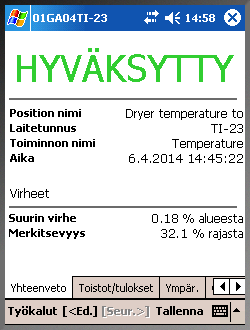

162 Tulosten tallentaminen Syötetyt tiedot voi tallentaa koska tahansa kalibroinnin aikana, riippumatta siitä onko kaikki tarpeelliset tiedot syötetty. Kesken kalibroinnin tallennetuista tuloksista CMX tallentaa ne tiedot, jotka on tallennushetkeen mennessä kirjattu. Ennen tulosten tallentamista, CMX pyytää kirjaamaan kalibraattoritiedot ja jatkaa sitten esittäen Yhteenvedon (viereinen kuva). Lisää tulostietoja on muilla välilehdillä. Yhteen niistä voit kirjata ympäristötiedot. Tulosten tallentamisen jälkeen avautuvassa ikkunassa voit joko aloittaa uuden kalibrointitoiston tai instrumenttilistaan. Kalibraattoritiedot Kalibraattoritietojen syöttöikkunassa: jos Piste(et) -kentän (engl. Points) arvona on Kaikki (engl. All), syötetyt kalibraattoritiedot koskevat kaikkia kalibrointipisteitä. Jos Piste(et)-kenttä viittaa johonkin tiettyyn pisteeseen, esim. "3/9", syötetyt kalibraattoritiedot liittyvät ao. pisteeseen sekä kaikkiin seuraaviin pisteisiin joko viimeiseen pisteeseen saakka tai siihen saakka kunnes löytyy seuraava piste, jolle on syötetty omat kalibraattoritiedot. Huomaa. Kalibraattoritiedot-ikkunan voi avata myös kalibrointipisteiden syötön yhteydessä valikkokomennoin Työkalut, Määritä kalibraattorireferenssi (engl. Tools, Set Calibrator Reference). Olosuhdetiedot Olosuhdetiedotkin voi syöttää myös kalibroinnin aikana. Avaa Työkalut valikko ja valitse vaihtoehto Olosuhdetiedot. Huomaa. Olosuhdetietojen historiaa ei tallenneta. Jos uudelleenkirjoitat olosuhdetiedot kalibroinnin aikana, vain viimeisimmät tiedot tallennetaan kalibroinnin päätteeksi. 150 Kämmentietokoneliityntä CMX Käyttöohje

163 Instrumenttiryhmän samanaikainen kalibrointi Kämmentietokoneelle voi muodostaa instrumenttiryhmän jonka voi kalibroida samanaikaisesti. Instrumenttiryhmä voi olla esimerkiksi: Samaan säätöpiiriin kuuluvat instrumentit, joukko lämpötila-antureita, jotka kalibroidaan samanaikaisesti käyttäen esimerkiksi kuivalohkouunia, jne. Omat tarpeesi määrittelevät instrumenttiryhmän. Instrumenttiryhmän luonti Käynnistääksesi instrumenttiryhmän samanaikaisen kalibroinnin, avaa kämmentietokoneen instrumentti-listan Työkalutvalikko. Rastita Luo instrumenttiryhmä, jolloin voit valita (korostaa) useita instrumentteja. Kun olet valinnut ryhmään tulevat instumentit, valitse Työkalut-valikosta vaihtoehto Kalibroi, jolloin Ryhmälista avautuu. Huomaa Päästäksesi takaisin "normaaliin" instrumenttilistaan, poista rasti kohdasta Luo instrumenttiryhmä. Ryhmiä ei voi tallentaa ja vain yksi ryhmä voi olla aktiivinen. Ryhmässä voi olla korkeintaan kymmenen instrumenttia. CMX Käyttöohje Kämmentietokoneliityntä 151

164 Ryhmälista Ryhmälistassa voit järjestellä instrumentit haluamaasi järjestykseen. Käytä hyväksesi ponnahdusvalikon vaihtoehtoja. Ryhmän kalibrointi etenee oletusarvoisesti siinä järjestyksessä kuin instrumentit ovat ryhmässä; alkaen kaikkien instrumenttien ensimmäisestä pisteestä ja jatkuen kaikkien instrumenttien toisesta pisteestä jne. Näin jatketaan, kunnes kaikki pisteet on käyty läpi kaikkien instrumenttien osalta. Esimerkki oletusarvoisesta etenemisjärjestyksestä ryhmälle, johon kuuluu instrumentit A, B ja C: A, 5 pistettä B, 3 pistettä C, 6 pistettä 1. piste 2. piste 3. piste 4. piste 5. piste 1. piste 2. piste 3. piste 1. piste 2. piste 3. piste 4. piste 5. piste 6. piste Käynnistä instrumenttiryhmän kalibrointi napauttamalla valikon Aloita-vaihtoehtoa. 152 Kämmentietokoneliityntä CMX Käyttöohje

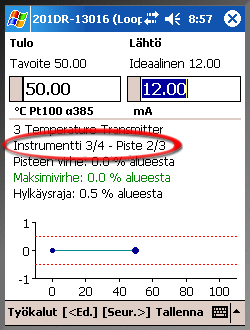

165 Instrumenttiryhmän kalibrointi Kalibrointitulosten syöttö tehdään pääosin samoin kuin yksittäisen instrumentin kalibroinnissa. Se on kuvattu kappaleessa Kalibrointitulosten syöttäminen, alkaen sivulta 149. Kuvassa korostettu kalibrointi-ikkunan rivi kertoo mikä instrumentti on kalibroitavana (kuvassa kolmas neljästä, 3/4) ja monesko kalibrointipiste on meneillään (kuvassa toinen kolmesta, 2/3). Jos haluat poiketa kalibrointipisteiden oletusarvoisesta etenemisjärjestyksestä, avaa Työkalut-valikko ja napauta vaihtoehtoa Valitse instrumentti ja valitse minkä instrumentin seuraava piste tehdään nyt. Poikkeuspisteen jälkeen CMX jatkaa oletusarvoisen etenemisjärjestyksen mukaisesti. Kalibraattori- ja olosuhdetietoja voit lisätä kuten yksittäisen instrumentin kalibroinnissakin. Katso kappaleet Kalibraattoritiedot, sivulla 150 ja Olosuhdetiedot, sivulla 150. Ainoa poikkeus on se, kun syötät arvoja ensimmäistä kertaa: tiedot kopioituvat kaikille ryhmään kuuluville instrumenteille. Voit sen jälkeen tietenkin muokata kunkin instrumentin tiedot yksilöllisiksi, jos se on tarpeen. Kappale Tulosten tallentaminen, sivulla 150, pätee sellaisenaan myös instrumenttiryhmille. Huomaa. Työkalut-valikossa on vaihtoehto Peruuta kalibrointi. Se poistaa yksittäisen instrumentin ryhmästä. Valitsemalla Hylkää kaikki peruuntuvat kaikki ryhmässä jäljellä olevien instrumenttien kalibroinnit ja kalibrointi keskeytyy. CMX Käyttöohje Kämmentietokoneliityntä 153

166 Tietojen vastaanotto kämmentietokoneelta Saatavuus: CMX Light CMX Professional CMX Enterprise Kuten tietojen lähettäminenkin, tietojen vastaanotto kämmentietokoneelta CMX pääohjelmaan tehdään samalla tavoin kuin miltä tahansa kommunikoivalta kalibraattorilta. Anna valikkokomennot Kalibrointi, Vastaanota CMX:n pääikkunassa. Valitse ActiveSync -portti ja vastaanota tulokset kämmentietokoneelta. Huomaa Kalibrointitulosten joukossa voi olla viittauksia kämmentietokoneen muistissa olevaan kalibraattoriin, jota ei kuitenkaan ole lisätty CMX:n tietokantaan. Vastaanotettaessa tällaisia tuloksia, varmista, että Kalibrointiasetusten joukossa oleva kenttä Päivitä kalibraattoritiedot vastaanottaessasi instrumentteja on rastitettu. Tällöin CMX kysyy tulosten vastaanoton yhteydessä lisätäänkö kalibraattori CMX:n tietokantaan. Miten erilaiset kalibraattorit vastaanotetaan: - Punnussarja vastaanotetaan kokonaisuudessaan spesifikaatioineen. - Beamex-kalibraattori vastaanotetaan ja siihen liitetään spesifikaatiot CMX:n tietokannasta. - Ei-Beamex-kalibraattori vastaanotetaan ilman spesifikaatioita, koska niitä ei ole kämmentietokoneen muistissa. 154 Kämmentietokoneliityntä CMX Käyttöohje

167 Vaakakalibrointi Yleistä Saatavuus: CMX Light CMX Professional CMX Enterprise CMX:n vaakakalibrointitoiminto mahdollistaa vaakojen, punnussarjojen ja punnusten lisäämiseen CMX:n tietokantaan. Tämän jälkeen vaakojen kalibrointi voidaan tehdä joko käsinsyöttö-ikkunan kautta tai kämmentietokoneen avulla. CMX:n vaakakalibrointitoiminto perustuu seuraaviin standardeihin: OIML:n kansainvälinen suositus OIML R 76-1: 1992 (OIML = Organization Internationale de Métrologie Légale eli International Organization of Legal Metrology eli Lakisääteisen mittaustoiminnan kansainvälinen järjestö), Eurooppalainen standardi EN45501: AC:1993, NIST Handbook / Scales (NIST = The National Institute of Standards and Technology, USA:n kansallinen standardoinnin ja teknologian laitos) ja EURAMET cg-18, Version 3.0 (03/2011) Aiemmin: EA-10/18 EA Guidelines on the calibration of non-automatic weighing instruments (EA = European co-operation for accreditation eli Eurooppalainen akkreditointiyhteistyö). Ohjeen tässä osassa kuvataan kaikki vaakojen kalibrointiin liittyvät erityisominaisuudet. Joiltakin osin vaakojen tiedot sekä vaakojen kalibrointi ovat kuitenkin yhteneväiset muiden instrumenttien tietojen sekä kalibroinnin kanssa. Yhteneväisten osuuksien kohdalla on viittaus sellaiseen kohtaan tässä ohjeessa, jossa kyseiset osuudet kuvataan. CMX Käyttöohje Vaakakalibrointi 155

168 Vaakojen perusasetukset Saatavuus: CMX Light CMX Professional CMX Enterprise Tässä ja tätä seuraavissa kappaleissa kuvataan erityisesti punnussarjojen ja punnuksien perusasetuksia. Tehdashierarkiaa ei käsitellä ollenkaan, koska vaakakalibrointi ei vaikuta siihen mitenkään. CMX:n yleiset perusasetukset on kuvattu tämän ohjeen osassa Perusasetukset. Punnussarjojen ja punnuksien lisääminen CMX:ssä punnussarjat ja punnukset vastaavat prosessiinstrumenttien kalibraattoreita seuraavasti: Vaakojen kalibroinnissa käytettävä punnussarja vastaa prosessi-instrumenttien kalibroinnissa käytettävää kalibraattoria, Yksittäinen punnus vastaa prosessi-instrumenttien kalibraattorin mittausmoduulia ja yksittäisen punnuksen spesifikaatiot vastaavat prosessi-instrumenttien kalibraattorimoduulin mittaalueen spesifikaatioita. Seuraavissa kappaleissa kuvataan vain ne kentät, joilla on erityismerkitys punnussarjojen ja punnuksien kannalta. Tässä yhteydessä ei käsitellä niitä sinällään tärkeitä kenttiä, joiden merkitys on sama sekä punnussarjoille/punnuksille että prosessi-instrumenttien kalibraattoreille. Näiden kenttien kuvaukset löytyvät ohjetiedoston osiosta Kenttien kuvaukset. Edempänä on kuvaus suoraviivaisesta tavasta lisätä punnussarjoja, punnuksia ja punnusten spesifikaatioita CMX:n tietokantaan. CMX:n joustavan käyttöliittymän ansiosta samat toimenpiteet on mahdollista tehdä myös muiden näkymien/ikkunoiden avulla, mutta käytä tätä tapaa perehtyessäsi punnussarjojen, punnuksien ja punnuksien spesifikaatioiden tietojen syöttämiseen. 156 Vaakakalibrointi CMX Käyttöohje

169 Punnussarjat Aloita punnussarjan lisääminen, avaamalla Kalibraattorit - ikkuna. Ikkuna avautuu pääikkunasta seuraavin valikkokomennoin: Tietokanta, Kalibraattorit. Lisää punnussarja napsauttamalla hiiren kakkospainiketta jossain kohtaa Kalibraattorit -puurakennetta. Valitse Uusi, Kalibraattori (muista, että punnussarja on "vaa'an kalibraattori"). Alla olevan kuvan kaltainen ikkuna avautuu: Valitse Valmistaja : Malli -luettelosta joko vaihtoehto Uusi tai, jos samanlainen punnussarja on jo luotu, olemassa oleva punnussarja. Jälkimmäisessä tapauksessa siirry käyttöohjeen kohtaan Uuteen kalibraattoriin liittyvien tietojen lisääminen. CMX Käyttöohje Vaakakalibrointi 157

170 Uuden kalibraattorimallin lisääminen Kun lisäät uutta punnussarjaa, syötä laitteen nimi kenttään Malli. Muista myös rastittaa valintaruutu Punnussarja. Tällöin CMX tunnistaa uuden kalibraattorin punnussarjaksi, ei prosessi-instrumenttien kalibraattoriksi. Kaikki kalibraattorimallikentät on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Kun olet valmis, paina OK-painiketta palataksesi Lisää uusi kalibraattori -ikkunaan. Uuteen kalibraattoriin liittyvien tietojen lisääminen Kun kalibraattorimalli on syötetty/valittu, syötä punnussarjan sarjanumero. Sarjanumero on pakollinen kenttä (sen sekä Valmistaja : Malli kentän avulla yksilöidään kukin kalibraattori/punnussarja). Jos punnussarjalla ei ole sarjanumeroa, syötä sarjanumeroksi sen ostopäivä. Kaikki kalibraattorikentät on kuvattu CMX:n ohjetiedoston osiossa Kenttien kuvaukset. 158 Vaakakalibrointi CMX Käyttöohje

171 Saatavuus: CMX Light CMX Professional CMX Enterprise Punnukset Voit lisätä punnussarjaan uuden punnuksen napsauttamalla hiiren kakkospainiketta punnussarjan kohdalla Kalibraattorit ikkunassa. Valitse Uusi, Moduuli (muista, että punnus vastaa kalibraattorimoduulia). Alla olevan kuvan kaltainen ikkuna avautuu: Valitse Valmistaja : Malli -luettelosta joko vaihtoehto Uusi tai, jos samanlainen punnussarja on jo luotu, olemassa oleva punnussarja. Jälkimmäisessä tapauksessa siirry käyttöohjeen kohtaan Uuteen kalibraattorimoduuliin liittyvien tietojen lisääminen. CMX Käyttöohje Vaakakalibrointi 159

172 Uuden kalibraattorimoduulimallin lisääminen Kun lisäät uutta punnusta, syötä punnuksen nimellismassa kenttään Malli. Muista myös asettaa Tyyppi kentän arvoksi Punnus. Tällöin CMX tunnistaa uuden moduulin punnukseksi, ei prosessi-instrumenttien kalibraattorimoduulimalliksi. Kaikki kalibraattorimoduulimallikentät on kuvattu CMXohjelmiston osana olevassa ohjetiedostossa. Kun olet valmis, paina OK-painiketta palataksesi Lisää uusi kalibraattorimoduuli -ikkunaan. Uuteen kalibraattorimoduuliin liittyvien tietojen lisääminen Kun kalibraattorimoduulimalli on syötetty/valittu, syötä punnuksen sarjanumero. Sarjanumero on pakollinen kenttä (sen sekä Moduulin malli kentän avulla yksilöidään kukin moduuli/punnus). Vihje! Syötä sarjanumeroksi sen punnussarjan nimi, johon punnus kuuluu. Tämä sitoo punnuksen punnussarjaansa. Jos käytössä on useita punnuksia, joiden nimellispaino on sama, lisää sarjanumeroon myös punnuksen yksilöivä lisäsymboli (*) tai numero (1, 2 ). Kaikki kalibraattorimoduulikentät on kuvattu CMXohjelmiston osana olevassa ohjetiedostossa. 160 Vaakakalibrointi CMX Käyttöohje

173 Punnusten spesifikaatiot Saatavuus: CMX Light CMX Professional CMX Enterprise Voit lisätä punnukselle spesifikaatiot napsauttamalla hiiren kakkospainiketta punnuksen kohdalla Kalibraattorit ikkunassa. Valitse Uusi, Moduulin mitta-alue (muista, että punnuksen spesifikaatiot vastaavat kalibraattorimoduulin mitta-aluetta). Alla olevan kuvan kaltainen ikkuna avautuu: Kuvassa on korostettu joitakin vaakakalibroinnin kannalta tärkeitä kenttiä. Syötä Alueen kuvaus kenttään esim. punnuksen nimellismassa ja punnussarjan nimi. Valitse Mittausmenetelmä kentän arvoksi "Näppäilty". Syötä punnuk- CMX Käyttöohje Vaakakalibrointi 161

174 sen nimellismassa ja konventionaalinen massa niille varattuihin kenttiin. Jos haluat, että CMX laskee epävarmuudet, syötä Vakiovirhe kenttään joko konventionaalisen massan tai nimellismassan epävarmuus. Se kumpi kenttään kirjataan, riippuu vaa'an kalibrointimenetelmän asetuksista. Lisäksi: valitse Virhelaskenta kentälle virheen laskentatapa. Kaikki mitta-alueen kentät on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. Vaa'an toimintotyyppi- ja kalibrointimenetelmämallit Saatavuus: CMX Light CMX Professional CMX Enterprise CMX-ohjelmiston mukana tulee valmiiksi määriteltyjä toimintotyyppi- ja kalibrointimenetelmämalleja. Niiden ansiosta positioihin ja laitteisiin on helppo lisätä uusia toimintoja. Vaaoillekin on määritelty omat toimintotyyppi- ja kalibrointimenetelmämallit, jotka voit ottaa käyttöön, kun lisäät uutta vaakaa. Toimintotyyppiä ja kalibrointimenetelmää voi sitten muokata huomioimaan vaakayksilön erityisominaisuudet. Seuraavissa alakohdissa esitellään vain vaakoihin liittyviä kenttiä. Vihje. Voit myös luoda omia vaa'oille tarkoitettuja toimintotyyppi- ja kalibrointimenetelmämalleja. Tämä on kuvattu Perusasetukset osan kappaleessa Toimintotyyppimallit. CMX lisää automaattisesti vaakatoiminnolle tarvittavat kentät, jos uuden toiminnon tulon ja lähdön suureena on massa. 162 Vaakakalibrointi CMX Käyttöohje

175 Vaakoihin liittyvät toimintotyyppikentät Kenttä *Osa-alueet Kuvaus Valitse vaakainstrumentin mittaalueen osa-alueiden lukumäärä valintaluettelosta. Pakollinen kenttä vaakainstrumenteille. *d1 d4 Askelarvo(t). Mittatekniikan keskus, Julkaisu J6/1998, Vaakojen kalibrointiohje: Vaa'an pienintä näytön porrasta kutsutaan askelarvoksi = d. Tunnusta d käytetään, kun puhutaan pienimmästä askelarvosta, ja tunnusta e, kun on kyseessä vaattu askelarvo." Edellä mainittu Osa-alueet kenttä määrä kuinka monta askelarvokenttää CMX:ssä on näkyvissä. Pakollisia kenttiä vaakainstrumenteille. e1 e4 Asteikon osa-alue 1 Asteikon osa-alue 4 Vakausaskel(eet). Katso edellisen kentän lainaus mittatekniikan keskuksen julkaisusta J6/1998, Vaakojen kalibrointiohje. Pakollisia kenttiä vaakainstrumenteille. Huomaa. Vakausaskeleiden muokkaaaminen vaikuttaa Ssv arvoihin (suurin sallittu virhe). Ne löytyvät vaa'an kalibrointimenetelmän kenttien joukosta. Poikkeus: Jos olet määrittänyt mukautetun tarkkuusluokan, Ssvarvot eivät päivity vakausaskelia muuttamalla. Määrittää osa-alueen/osa-alueet. Näkyy vain vaakainstrumenteille ja silloinkin vain, kun osa-alueita on enemmän kuin yksi. Pakollisia kenttiä vaakainstrumenteille. Huomaa. Varmista, että sekä tulo- että lähtömuodoksi on asetettu "Näppäilty" Kaikki toimintotyypin kentät on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. CMX Käyttöohje Vaakakalibrointi 163

176 Vaakoihin liittyvät kalibrointimenetelmäkentät Kenttä *Tarkkuusluokka Ssv alue 1 Ssv alue 4 Kuvaus Valitse yksi vaakojen standarditarkkuusluokista tai määritä oma (vaihtoehto Mukautettu...). Tarjolla olevat vakiotarkkuusluokat: - HB 44 I - HB 44 II - HB 44 III - HB 44 IIII - HB 44 IIIIL - OIML I - OIML II - OIML III - OIML IIII HB 44: NIST Handbook 44: Specifications, Tolerances and Other Technical Requirements for a Weighing and Measuring Devices. Käytössä USA:ssa. OIML: International Recommendation OIML R 76-1, Käytössä Euroopassa. Huomaa. Standarditarkkuusluokan valitseminen vaikuttaa seuraaviin kenttiin: - Ssv alue 1 4 sekä - Ssv Uudet Ssv raja-arvot lasketaan toiminnon tietojen joukosta löytyvien vakausaskelkenttien (e) arvojen perusteella. Suurimman sallitun virheen alue sekä kunkin alueen suurin sallittu virhe (Ssv). Alueiden lukumäärä riippuu valitusta tarkkuusluokasta. Huomioi, että standarditarkkuusluokan valitseminen päivittää automaattisesti sekä Ssv aluetiedot että Ssv -arvot. Muokkaa Ssv aluetietoja ja Ssv arvoja vain, jos olet tekemässä mukautettua tarkkuusluokkaa. Tarjolla olevat virheen laskentakaavat: % tarkkuusluokan rajasta % kuormasta absoluuttinen virhe 164 Vaakakalibrointi CMX Käyttöohje

177 Toistokykytestin virheraja Min.kuormaustestin raja Suurin sallittu keskihajonta toistokykytestissä. Jos kenttä on jätetty tyhjäksi, toistokykytestin keskihajonnan virheraja ei ole käytössä. Näkyvissä vain vaakainstrumenteille. Lisätietoja CMX :n laskennoista löytyy erillisestä ohjetiedostosta nimeltään "CMX Calculations". Se avautuu CMX:n pääikkunan Ohje - valikosta. Valitse vaihtoehto CMX Laskennat. Tämä kenttä on näkyvissä vaakainstrumenteille ja muokattavissa vain, kun valintaruutu USP 41:n mukainen toistokykytesti ei ole rastitettu. Suurin sallittu poikkeama minimikuormaustestissä. Jos teet mukautetun minimikuormaustestin, varmista että toistojen lukumäärä on vähintään 10 kpl. Muutoin poikkeaman virhelaskentakaava tuottaa aina arvon, joka on suurempi kuin suurin sallittu poikkeama, eli minimikuormaustesti on "Hylätty". Jos kenttä on jätetty tyhjäksi, minimikuormaustesti on aina "Hyväksytty". Lisätietoja CMX :n laskennoista löytyy erillisestä ohjetiedostosta nimeltään "CMX Calculations.chm". Se avautuu CMX:n pääikkunan Ohje - valikosta. Valitse vaihtoehto CMX Laskennat. Tämä kenttä on näkyvissä vaakainstrumenteille vain, kun valintaruutu USP 41:n mukainen toistokykytesti ei ole rastitettu. CMX Käyttöohje Vaakakalibrointi 165

178 Min.kuormaust. k-arvo Toistokykytestin tarkkuusraja USP 41:n mukainen toistokykytesti Minimikuormaustestin kattavuuskerroin (coverage factor) Oletusarvoina on 3, joka vastaa (likimain) 99% luottamusväliä (aiempi USP vaatimus). Tämä kenttä on näkyvissä vaakainstrumenteille vain, kun valintaruutu USP 41:n mukainen toistokykytesti ei ole rastitettu. Lisätietoja CMX :n laskennoista löytyy erillisestä ohjetiedostosta nimeltään "CMX Calculations.chm". Se avautuu CMX:n pääikkunan Ohje - valikosta. Valitse vaihtoehto CMX Laskennat. Oletusarvo: 0.10 % kuormasta. Tarpeen, jos toistokykytesti tehdään uuden USP 41:n mukaan. Näkyvissä vain vaakainstrumenteille. Tämä kenttä on näkyvissä vaakainstrumenteille ja muokattavissa vain, kun valintaruutu USP 41:n mukainen toistokykytesti on rastitettu. Rastita, jos haluat käyttää USP 41:n mukaista toistokykytestiä vaakainstrumenteille. Oletusarvo: Rastittamatta. Näkyvissä vain vaakainstrumenteille. Rastittaminen vaikuttaa seuraaviin kalibrointimenetelmän kenttiin: - Toistokykytestin virheraja, - Min.kuormaustestin raja, - Min.kuormaust. k-arvo, - Toistokykytestin raja, - Toistokykytestin k-arvo, - Toistokykytestin tarkkuusraja ja - Minimikuormaustestin kalibrointipisteet. 166 Vaakakalibrointi CMX Käyttöohje

179 Käyttövirherajat Hystereesi epävarm:een Punnuksen massa Kulmak:n epäv.kompon. Rastita, mikäli haluat käyttää vaaan kalibroinnissa käyttövirherajoja, eli kaksi kertaa suurempia virherajoja kuin vakausvirherajat ovat. Kentät rastittaminen / rastin poistaminen päivittää automaattisesti suurimmat sallitut virherajat (Ssvarvot) Rastita, mikäli haluat lisätä vaa'an hystereesin epävarmuuslaskentaan. Vaa'an kalibroinnissa käytettävä punnuksen massan arvo. Vaihtoehdot: - Konventionaalinen massa - Nimellinen massa Huomioi, että tämä asetus vaikuttaa laskentoihin. Katso kentät Nimellismassa, Konventionaalinen massa ja Vakiovirhe kappaleessa Kalibraattorimoduulin mittaalueen kentät. Lisätietoja CMX :n laskennoista löytyy erillisestä ohjetiedostosta nimeltään "CMX Calculations.chm". Se avautuu CMX:n pääikkunan Ohje - valikosta. Valitse vaihtoehto CMX Laskennat. Auki kirjoitettuna: Kulmakuormauksen epävarmuuskomponentti. Kuinka kulmakuormauksesta saatu epävarmuuskomponentti huomioidaan kokonaisepävarmuutta laskiessa. Vaihtoehdot: - Ei huomioida - Huomioidaan painokertoimella Huomioidaan painokertoimella 1 CMX Käyttöohje Vaakakalibrointi 167

180 Epäv. tyhj. kal.pisteessä Auki kirjoitettuna: Epävarmuus tyhjässä kalibrointipisteessä Kuinka epävarmuus lasketaan, kun vaakaa ei kuormiteta. Vaihtoehdot: - Kuten muillakin kuormilla (oletusarvo) - Nolla - Vain kuormittamattoman vaa'an resoluution epävarmuus Lisätietoja CMX :n laskennoista löytyy erillisestä ohjetiedostosta nimeltään "CMX Calculations.chm". Se avautuu CMX:n pääikkunan Ohje - valikosta. Valitse vaihtoehto CMX Laskennat. Resol. epäv.kaava tyhj. Auki kirjoitettuna: Resoluution epävarmuus tyhjänä. Kulmakuormauksen kalibrointipisteet Kuinka kuormittamattoman vaa'an resoluution epävarmuus(komponentti) lasketaan. Vaihtoehdot: - d0/(2*sqrt(3)) (oletusarvo) - d0/(4*sqrt(3)) Lisätietoja CMX :n laskennoista löytyy erillisestä ohjetiedostosta nimeltään "CMX Calculations.chm". Kuinka monessa pisteessä kulmakuormaus tehdään. Poimi valintaluettelosta tähän kalibrointimenetelmään liitetyille vaa'oille soveltuva vaihtoehto. Valinnan jälkeen CMX päivittää taulukon ja näyttää kuvan kulmakuormauspisteiden sijaintipaikoista. 168 Vaakakalibrointi CMX Käyttöohje

181 Toistokykytestin kalibrointipisteet *Kuormaustestin kalibrointipisteet Minimikuormaustestin kalibrointipisteet Kuinka monta toistoa tehdään ja mitä massaa vaa'an toistokykytestissä käytetään. Kun USP 41:n mukainen toistokykytesti valintaruutu on rastitettu: Minimikuormaustestin kalibrointipisteet -kentän asetuksissa pitää olla vähintään kymmenen samansuuruista kalibrointipistettä. Niiden tulee olla välillä 5 % ja 100 % vaa'an kapasiteeetista. Elleivät pisteet ole oikein, CMX näyttää virheviestin ohjeistaen käyttäjää korjaamaan Minimikuormaustestin kalibrointipisteet -kentän asetuksia. Kalibrointimenetelmää ei voi tallentaa ennen kuin asetukset ovat oikein. Kuinka monta pistettä on vaa'an varsinaisessa kuormaustestissä. Valitse kuinka monta toistoa minikuormaustestin yhteydessä tehdään ja mitä kuormaa (prosentteina koko alueesta) testauksessa käytetään. CMX laskee keskihajonnan vain, jos toistoja on kymmenen tai enemmän. Huomioi, että tämä taulukko on näkyvissä/käytettävissä vain, kun USP 41:n mukainen toistokykytesti -kenttä ei ole rastitettu. Kaikki kalibrointimenetelmän kentät on kuvattu CMXohjelmiston osana olevassa ohjetiedostossa. CMX Käyttöohje Vaakakalibrointi 169

182 Vaakojen lisääminen Instrumenttitietokantaan Saatavuus: CMX Light CMX Professional CMX Enterprise Vaakojen lisääminen instrumenttitietokantaan tehdään aivan samalla tavalla kuin minkä tahansa instrumentin lisääminen. Muista kuitenkin valita vaa'alle tarkoitettu toimintotyyppi, kun lisäät toimintoa/toimintoja. Vaakoihin liittyvät kentät on esitetty kahdessa edellisessä luvussa: Vaakoihin liittyvät toimintotyyppikentät ja Vaakoihin liittyvät kalibrointimenetelmäkentät. Instrumenttien lisäämisen yleisesitys löytyy osasta Instrumenttien lisääminen tietokantaan. Vihje. Voit myös luoda omia vaa'oille tarkoitettuja toimintotyyppi- ja kalibrointimenetelmämalleja. Tämä on kuvattu Perusasetukset osan kappaleessa Toimintotyyppimallit. CMX lisää automaattisesti vaakatoiminnolle tarvittavat kentät, jos uuden toiminnon tulon ja lähdön suureena on massa. 170 Vaakakalibrointi CMX Käyttöohje

183 Vaa'an kalibrointi Saatavuus: CMX Light CMX Professional CMX Enterprise Vaa'an kalibrointi edellyttää, että kalibroija tuntee hyvin vaakojen kalibrointikäytännön. CMX tarjoaa työkalut, joilla kalibrointi dokumentoidaan, muttei kattavaa vaakakalibroinnin teoriaa. Edempänä olevista kappaleista ensimmäinen kuitenkin esittelee hieman perusterminologiaa asiasta kiinnostuneelle. Terminologiaa Tässä kappaleessa esitellään joitakin vaakojen kalibrointiin liittyviä termejä. Kuvausten osalta keskitytään vaaoille ominaisten eri tyyppisten kalibrointien kuvaamiseen. Ne perustuvat tämän osan alussa mainittuun standardiin ja EA:n ohjeeseen nro EA-10/18 EA Guidelines on the calibration of non-automatic weighing instruments (EA on "European co-operation for accreditation" eli Eurooppalainen akkreditointiyhteistyö). Kulmakuormaus Toiselta nimeltään epäkeskeinen kuormaus. Tässä testissä kuorma asetetaan eri kohtiin kuormankannattimen päälle siten, että kuorman painopiste sijoittuu viereisessä kuvassa esitettyihin kohtiin. Kulmakuormauksessa käytetty kuorma ei saisi olla pienempi kuin 10 % maksimikuormasta. Muutoin kulmakuormauksen epävarmuuskomponentti saattaa korostua lähellä maksimikuormaa olevilla kuormilla. Toistokykytesti Toistokykytestissä tutkitaan, onko saman kuorman eri punnituskerroilla saaduissa tuloksissa eroja. Testiolojen pitäisi mahdollisuuksien mukaan olla yhdenmukaiset. Yhdenmukaisuus koskee kuorman ja vaa'an käsittelyä sekä ympäristöolosuhteita. Toistokykytestin määrittelyä on päivitetty (U.S. Pharmacopeia Convention s Chapter 41, lyhyesti USP 41). Muutos vaikuttaa myös minimikuormaustestiin. CMX tukee sekä vanhaa toistokykytestiä ja minimikuormaustestiä että uutta USP 41:n mukaista testiä. Se, kumpaa käytetään valitaan instrumentin kalibrointimenetelmän asetuksissa. CMX Käyttöohje Vaakakalibrointi 171

184 Kuormaustesti Kuormaustestissä kuormankannattimelle asetetaan, yksi kerrallaan, vähintään viisi eri suuruista kuormaa. Kuormien suuruudet tulee asettua tasaisesti koko vaa'an mittausalueelle. Testin avulla pyritään arvioimaan vaa'an suorituskykyä koko mitta-alueella. Prosessi-instrumenttien kalibrointiin perehtyneille: tämä vastaa prosessi-instrumenttien normaalia ylös/alas -kalibrointia. Minimikuormaustesti Minimikuormaustestissä määritellään pienin kuorma, jonka vaaka havaitsee. CMX:n minimikuormaustesti perustuu USP:n (United States Pharmacopeia) määrittelemään testiin: Minimum Sample Weight. Katso myös toistokykytestin kuvaus edellä. 172 Vaakakalibrointi CMX Käyttöohje

185 Saatavuus: CMX Light CMX Professional CMX Enterprise Vaa'an lähettäminen käsinsyöttö ikkunaan tai kämmentietokoneelle Vaa'an lähettäminen käsinsyöttö ikkunaan tai kämmentietokoneelle tehdään aivan samalla tavalla kuin muillakin instrumenteilla. Myöskään tulosten vastaanottaminen ei poikkea muiden instrumenttien tulosten vastaanotosta. Lisätietoja valitsemisesta ja lähettämisestä löytyy Kalibrointi -osan kappaleesta Käsinsyöttö, toiminnon valitseminen ja Kämmentietokone osan kappaleesta Tietojen lähettäminen kämmentietokoneelle. Käsinsyöttöikkunan käyttäminen Kun syötät vaa'an kalibrointitietoja, käsinsyöttö ikkunan tulostaulukko mukautuu vaakakalibroinnin tarpeiden mukaiseksi. Valitse kalibrointityyppi vasemmanpuoleisesta luettelosta. Syötä kalibrointitulokset Tulokset välilehdellä esitettyyn taulukkoon. Sarakkeissa, joiden tausta on harmaa, esitetään vain luku muodossa olevia tietoja. Kalibrointiasetuksista riippuen sinun pitää ehkä vielä valita kalibroinnissa käytettävä punnussarja ja punnus (punnukset). Lue asiasta lisää Perusasetukset -osan kohdasta Kalibrointiasetukset. Varmista myös, että välilehden alaosan kentät Kalibrointipäivämäärä ja Kalibroija on täytetty. Voit määrittää joko yhden tai kaksi henkilöä kalibroinnin tekijöiksi. Lisäksi, jollei ohjelma luo automaattisesti kalibrointitodistuksen numeroa, välilehdellä on kenttä, johon todistuksen numero syötetään. CMX:n asetusten joukossa on mahdollisuus valita, lisääkö CMX kalibrointitodistuksen numeron automaattisesti vai ei. Aiheesta lisää osan Perusasetukset kohdasta Kalibrointitodistusten numerointiasetukset. Syötä kalibrointiin liittyvät tiedot (esim. ympäristön lämpötila) Olosuhteet -välilehdelle. Menetelmä välilehdellä on vain luku muodossa olevia kalibrointimenetelmään liittyviä tietoja, mm. mahdollisia kalibroinnin tekemiseen liittyviä ohjeita. Kenttätason tiedot on kuvattu CMX-ohjelmiston osana olevassa ohjetiedostossa. CMX Käyttöohje Vaakakalibrointi 173

186 Saatavuus: CMX Light CMX Professional CMX Enterprise Kämmentietokoneen käyttäminen Tässä luvussa kuvataan, kuinka vaaka kalibroidaan kämmentietokoneen avulla. Yleiskuvaus instrumenttien kalibroimisesta kämmentietokoneen avulla on kuvattu osassa Kämmentietokoneliityntä. Kämmentietokoneelle lähetettyjen instrumenttien luettelo näyttää aina samanlaiselta riippumatta siitä, mitä instrumentteja luettelossa on. Esimerkkikuvassa Positiotunnus ja Toiminto kuitenkin paljastavat, että listan kaksi alinta ovat vaakoja. Napauta sen instrumentin nimeä lähetettyjen instrumenttien luettelossa, jonka haluat kalibroida. Tällöin kalibrointi-ikkuna avautuu. Ikkunan kentät ovat mukautuneet vaakakalibroinnin tarpeiden mukaisiksi. Oletusarvona on, että CMX aloittaa vaakakalibroinnin Kulmakuormauksella. Käytössä oleva Kalibrointityyppi esitetään näytön keskellä (punainen soikio oheisessa kuvassa). Voit muuttaa kalibrointityyppiä kalibrointi-ikkunan Työkalut -valikosta. Mikäli kalibrointityyppiä vaihdettaessa joitakin tietoja on tallentamatta, CMX varmistaa keskeytetäänkö meneillään oleva kalibrointi. Kullekin kalibrointipisteelle näytetään kuorman tavoitearvo Tulo kentän alapuolella. Napauta punnussarja -painiketta (yllä olevan kuvan vihreä ympyrä) punnuksien valitsemiseksi/tarkistamiseksi. 174 Vaakakalibrointi CMX Käyttöohje

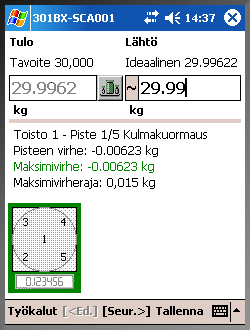

187 Punnusten valintaikkuna avautuu. Valitse ensin punnussarja, ja sitten sopivat punnukset punnusluettelosta. Mikäli kalibroitavaa vaakaa ei voi taarata, syötä taaran lukema ikkunan Taarakuorma kenttään. Kenttään Lisäkuorma voit syöttää digitaalisen vaa'an vähiten merkitsevän numeron muuttamiseen tarvittu lisäkuorma. Kun olet valinnut punnuksen/punnukset, sulje punnusten valintaikkuna. Tulo kentän alla olevassa kehystetyssä kentässä näkyy (perusasetuksista riippuen) valittujen punnusten nimellismassa tai konventionaalinen massa. Sama arvo kopioituu sekä lähdön ideaaliseksi että muokattavaksi arvoksi (vaa'an resoluutio huomioituna). Käytä kämmentietokoneen ylös/alas -navigointipainikkeita esisyötetyn lähtöarvon muuttamiseen. Vaihtoehtoisesti: käytä oikeasta alakulmasta avattavaa näppäimistöä. Huomaa! Välittömästi lähdön lukuarvon vasemmalla puolen on alue, jota napauttamalla voi tallentaa lukuarvon mukana tiedon siitä, että lukuarvo oli epävakaa ( ). Kuormaustestissä: jos syötetty tulon arvo poikkeaa oletusarvostaan enemmän kuin Maksimipoikkeama kenttä sallii, tulon arvo on punainen. Tämä ei kuitenkaan vaikuta laskentoihin. CMX muistaa kulmakuormauksessa, toistokykytestissä ja minimikuormaustestissä käytetyt punnukset. Siten, napauttaessasi [Seur.>] painiketta, samaa punnusta (punnuksia) ei tarvitse enää valita uudestaan. Kuormaustestin suurenevalla kuormalla punnukset tulee valita pistekohtaisesti, mutta pienenevällä kuormalla CMX muistaa vastaavan suurenevan kuorman aikana käytety punnukset ja valitsee ne valmiiksi. Tarpeen tullen punnuksia voi toki muuttaa. Silloin kun Taarakuorma on syötetty: Syötä todellinen lukema (joka sisältää sekä kalibroinnissa käytettävien punnusten massan että taarakuorman). CMX vähentää automaattisesti taarakuorman syötetystä lukemasta ennen virhe- ja epävarmuuslaskentojen suorittamista. CMX Käyttöohje Vaakakalibrointi 175

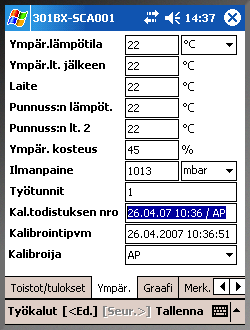

188 Kalibrointitulosten katselu Kun kalibrointi on tehty, kalibrointitulosten katseluikkuna avautuu. Siitä on mahdollista saada yleiskuva tehdystä kalibroinnista. Jos esim. havaitset, että jonkin kalibrointipisteen kohdalla tulosten syötössä on tapahtunut virhe napauta [<Ed.]-painiketta kunnes saat näyttöön sen kohdan, jossa virheellinen tieto on. Korjaa virhe ja napauttele [<Seur.]- painiketta palataksesi kalibrointitulosten katseluikkunaan. Muista tarkistaa välilehdestä Ympär., että ympäristötiedot on syötetty. Jos kalibrointitodistuksen numeron automaattinen generointi ei ole aktivoitu, voit syöttää todistusnumeron tässä kohdassa. 176 Vaakakalibrointi CMX Käyttöohje

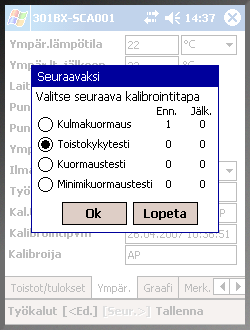

189 Tulosten tallennus Voit tallentaa tulokset koska tahansa kalibroinnin aikana, myös kun osa tiedoista on syöttämättä. Tällöin tulokset tallentuvat vajain tiedoin. Kun tulokset on tallennettu kämmentietokoneen muistiin, avautuu ponnahdusikkuna, jossa kuvataan kalibrointituloksia, kuten kappaleessa Tulosten tallennus kalibrointitulosten käsinsyötössä on kuvattu. Lisätietoa englanninkielisessä ohjetiedostossa CMX Calculations.chm. Se avautuu CMX:n pääikkunan Ohje -valikosta. Valitse vaihtoehto CMX Laskennat. Napauta ok jatkaaksesi. Tällöin ohjelma näyttää ikkunan, jossa luetellaan jo tehdyt kalibroinnit (ikkunan oikeassa laidassa oleva taulukko). Huomaa. Voit tehdä yhden ennen viritystä kalibroinnin (Enn.) seuraaville kalibrointityypeille: - kulmakuormaus, - toistokykytesti ja - kuormaustesti. Minimikuormaustestille voit tehdä useampia toistoja. Kun ensimmäinen virityksen jälkeen kalibrointi (Jälk.) on tehty, voit tehdä vain virityksen jälkeen kalibrointeja. CMX Käyttöohje Vaakakalibrointi 177

190 178 Vaakakalibrointi CMX Käyttöohje

191 Kunnossapitotarkastukset Yleistä Saatavuus: CMX Light CMX Professional CMX Enterprise Kunnossapitotarkastukset mahdollistavat tarkastuksien suorittamisen IEC standardin mukaisesti. Myös omien, mukautettujen, tarkastuslistojen luominen on mahdollista. Tarkastuslistat tallennetaan CMX:n tietokantaan. Kun tarkastuksia tulee tehdä, tarkastuslistat lähetetään yhteensopivaan tablettiin, jossa on bmobile tm -sovellus. Kun tarkastukset on tehty, tulokset siirretään CMX:n tietokantaan ja tarpeen tullen välitetään eteenpäin toiminnanohjausjärjestelmään. Tabletissa tarvittava Beamex bmobile tm -sovellus, on saatavilla seuraavasta nettiosoitteesta (URL): Huomioi, että sovelluksen (app) lataaminen tuntemattomasta kohteesta, eli muualta kuin Google Play Store:sta pitää olla aktivoitu tabletissasi. Tabletin vaatimukset ovat: Android tabletti, käyttöjärjestelmän versio 4.4 (Kit- Kat), tai uudempi. Näytön suositeltu resoluutio: 1280 x 720 tai suurempi. Näytön suositeltu koko: 8 tuumaa tai suurempi. USB-portti CMX-kommunikointia varten. CMX Käyttöohje Kunnossapitotarkastukset 179

192 CMX ja kunnossapitotarkastukset Tarkastuslistat luodaan CMX:ssä. Seuraavat kappaleet kuvaavat kuinka listat luodaan. Toiminto Positio/laite, josta on tarkoitus luoda tarkastuslista tarvitsee toiminnokseen yhden seuraavista toimintotyypeistä: Checklist sisältää vapaasti muokattavan tarkastuslistan, johon on valmiiksi kirjattu kolme tarkastusta Checklist, IEC , Table 1. Standardin IEC , Explosive atmospheres - Part 17: Electrical installations inspection and maintenance (suom. SFS-EN , Räjähdysvaarallisten tilojen sähköasennusten tarkastus ja kunnossapito) mukainen tarkastuslista. Tarpeen tullen, tätä voi muokata. Checklist, IEC , Table 2. Saman standardin mukainen, toinen tarkastuslista. Tarpeen tullen, tätäkin voi muokata. Tarkastuslistan toiminnon nimi on CHECKLIST. 180 Kunnossapitotarkastukset CMX Käyttöohje

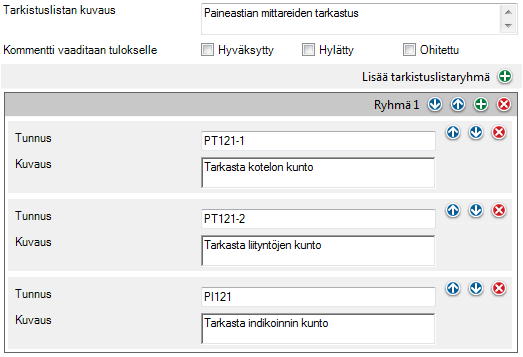

193 Kalibrointimenetelmä Yksi kalibrointimenetelmä sisältää yhden tarkastuslistan. Yksittäisiä tarkastuskohtia voi olla rajoittamaton määrä ja niiden ryhmittelykin on käyttäjän määrättävissä. Alla on esimerkki; kolme tarkastusta yhdessä ryhmässä. Yllä olevan kuvan tarkastuslista on muokattavissa seuraavasti: Kaikki kehystetyt tekstit, valkoisella pohjalla, ovat muokattavissa omien tarpeiden mukaisiksi. Ryhmän nimi avautuu muokattavaksi, kun kaksoisnapsauttaa nimeä ("Ryhmä 1" yllä olevassa ryhmässä). Kolmen valintaruudun (Hyväksytty, Hylätty ja Ohitettu) avulla voit määrittää minkälaisista muutoksista tulee antaa myös kirjallinen kuvaus tarkastuksen aikana. Kuvan oikeassa reunassa olevien värikkäiden, pyöreiden painonappien avulla voit järjestellä, lisätä ja poistaa tarkastuskohtia ja -ryhmiä. CMX Käyttöohje Kunnossapitotarkastukset 181

194 Tarkastuslistojen lähettäminen tabletille Lähettääksesi tarkastuslistoja yhteensopivaan tablettiin, jossa on bmobile-sovellus, käytä USB-kaapelia kytkeäksesi tabletti tietokoneeseen, jossa on CMX-ohjelmisto. Avaa Lähetä kalibraattorille -ikkuna ja valitse protokollaksi USB ja kalibraattoriksi bmobile. Tietojen lähetys tehdään samoin kuin minkä tahansa instrumentin lähetys kalibraattorille. Tässä yhteydessä tabletti on "kalibraattori" ja tarkastuslista on "instrumentti". Tarkastuslistan tulosten vastaanotto CMX:ään Avaa Vastaanottaa kalibraattorilta -ikkuna ja valitse protokollaksi USB ja kalibraattoriksi bmobile. Tietojen vastaanotto tapahtuu samalla tavoin kuin minkä tahansa instrumentin tulosten vastaanotto. Tässä yhteydessä tabletti on "kalibraattori" ja tarkastuslista on "instrumentti". Tarkastuslistojen tulosten katselu Tarkastuslistojen tulokset ovat saman näköisiä kuin kalibrointimenetelmän puolella, mutta tuloksissa on lisäksi tieto kunkin tarkastuksen hyväksymisestä/hylkäyksestä sekä tarkastuslistan ylemmän tason hyväksyntä/hylkäys. Tarkastuslistojen raportit Tarkastuslistojen raportit sisältävät instrumenttitiedot ja niiden alla on tarkastuslistan tulokset taulukkomuodossa. 182 Kunnossapitotarkastukset CMX Käyttöohje

195 Kunnossapitotarkastusten teko tabletilla Tabletin vaatimukset on esitetty tämän osan kappaleessa Yleistä, sivulla 179. Lisäksi tabletissa on oltava asennettuna Beamex bmobile tm -sovellus, jonka tarjoaa Beamex. bmobile -sovelluksen asennus tabletille Tarvittava Beamex bmobile tm -sovellus, on saatavilla seuraavasta nettiosoitteesta (URL): Huomioi, että sovelluksen (app) lataaminen tuntemattomasta kohteesta, eli muualta kuin Google Play Store:sta pitää olla aktivoitu tabletissasi. Lataa sovellus ja asenna se kuin mikä tahansa Android sovellus. Tabletilla työskentely Käynnistä napauttamalla viereisen kuvan mukaista ikonia. Ellei ikoni näy, siirry All Apps -näkymään (kaikki sovellukset) ja etsi ao. ikoni. Tarkastuslistat bmobile avautuu kotinäkymään. Siinä on luettelo tarkastuslistoista, jotka tablettiin on lähetetty CMX:stä. Tarkastuslistojen edessä oleva ikoni kertoo mikä on kyseisen tarkastuslistan tila. Meneillään, eli kyseistä tarkastuslistaa käydään parhaillaan läpi. Tekemättä, eli tarkastuslistaa ei ole vielä käsitelty. Hylätty, eli tarkastuslista on käyty läpi ja tarkastuslistan ylemmän tason tila on "hylätty". Hyväksytty, eli tarkastuslista on käyty läpi ja tarkastuslistan ylemmän tason tila on "hyväksytty". Aloita tarkastuslistan läpikäynti, napauttamalla tarkastuslistan nimeä kotinäkymässä. Huomaa. bmobile:n kotinäkymässä on tarjolla lajittelu- ja suodatustyökaluja. Lisätietoja vaihtoehdoista löytyy bmobile:n ohjetiedostosta (Help). CMX Käyttöohje Kunnossapitotarkastukset 183

196 Tarkastusten suoritus Kun napautat tarkastuslistan nimeä bmobile:n kotinäkymässä, tarkastuslistaikkuna avautuu Kuvaus (Description) välilehden kohdalta. Kaikki tarkastuskohdat ja ryhmät, joihin tarkastuskohdat kuuluvat, esitellään Tarkastuslista (Checklist) -välilehdellä. Yksityiskohdat (Details) -välilehdellä näkyy tarkastusten tulokset. Ao. sivulle voi myös lisätä tarkastajan nimen sekä ympäristöolosuhteet. Nämä voi lisätä myös varsinaisen tarkastuksen jälkeenkin, koska tarkastuksen päätteeksi ohjelmisto palaa Yksityiskohdat (Details) -välilehdelle. Kuvaus (Description) välilehden alaosassa oleva Aloitalinkki käynnistää tarkastuksen. Tarkastuksen aikana käydään kukin tarkastuskohta läpi vuorollaan. Tarjolla on vaihtoehdot Hyväksy, Hylkää ja Ohita (engl. Pass, Fail ja Skip). Kun tarkastuslista on käyty läpi, tarkastuslista palautuu Yksityiskohdat (Details) -välilehdelle. Tälle välilehdelle syötetään tarkastajan nimi, ympäristötiedot ja ylemmän tason hyväksyntä/hylkäys. Huomaa. bmobileen ei voi lisätä käyttäjiä, mutta voit valita yhden CMX:n tietokannasta lähetetyistä käyttäjistä. Työtunnit syötetään samassa ikkunassa kuin käyttäjä lisätään. Yksityiskohdat (Details) -välilehdellä näytetään kokonaistyöaika. 184 Kunnossapitotarkastukset CMX Käyttöohje

197 Edistynyt työmääräimien hallinta Yleistä Saatavuus: CMX Light CMX Professional CMX Enterprise Edistynyt työmääräimien hallinta on optio CMX:ssä. Sen hyödyntämiseen tarvitaan jokin toiminnanohjausjärjestelmä (ERP/CMMS) sekä Beamex Business Bridge -ohjelmisto. Jälkimmäinen kommunikoi CMX:n ja toiminnanohjausjärjestelmän välillä. Edistynyt työmääräimien hallinta on optio CMX:ssä. Sen hyödyntämiseen tarvitaan jokin toiminnanohjausjärjestelmä (ERP/CMMS) sekä Beamex Business Bridge -ohjelmisto. Jälkimmäinen kommunikoi CMX:n ja toiminnanohjausjärjestelmän välillä. Edistynyt työmääräimien hallinta on CMX:n työkalu. Sen hyödyntämiseen tarvitaan jokin toiminnanohjausjärjestelmä (ERP/CMMS) sekä Beamex Business Bridge -ohjelmisto. Jälkimmäinen kommunikoi CMX:n ja toiminnanohjausjärjestelmän välillä. Edistynyt työmääräimien hallinta poistaa datan uudelleenkirjoittamisen tarpeen CMX:ssä ja toiminnanohjausjärjestelmässä. Business Bridge -ohjelmisto huolehtii tiedonsiirrosta CMX:n ja toiminnanohjausjärjestelmän välillä. Työmääräimien perustoiminnallisuus CMXssä CMX:ssä on alusta alkaen ollut työmääräimien käsittelyyn liittyvä perustoiminnallisuus: positiolle voi käsin kirjata työmääräimen. Perustoiminnallisuus ei kuitenkaan mahdollista automaattista tiedonsiirtoa toiminnanohjausjärjestelmään. Kun kalibrointi/kalibroinnit on tehty, työmääräimen asettaminen tilaan "Valmis" täytyy tehdä käsin toiminnanohjausjärjestelmään. CMX Käyttöohje Edistynyt työmääräimien hallinta 185

198 CMX:n edistynyt työmääräimien hallinta CMX:n edistynyt työmääräimien hallinta tekee CMX:n ja toiminnanohjausjärjestelmän yhteistyöstä käytännöllisen. Business Bridge -ohjelmisto huolehtii instrumenttitietojen, työmääräimien ja keskeisten kalibrointitulosten kommunikoinnista CMX:n ja toiminnanohjausjärjestelmän välillä. Kun CMX:n edistynyt työmääräimien hallinta on aktivoitu, seuraavat kentät näkyvät instrumentin kalibrointimenetelmäsivulla: Työnumero, Työmääräimen tila, Aloituspäivä ja Lopetuspäivä. Työmääräimen tila -kentällä on kolme mahdollista tilaa: Ei saatavilla, Avoin, Valmis Peruttu (Ei työmääräintä/työnumeroa), (Työmääräin on asetettu, mutta instrumentti on vielä kalibroimatta), (Kalibrointi tehty) ja (Kalibrointi on peruttu). Business Bridge muuttaa työmääräimen tilan automaattisesti, toiminnanohjausjärjestelmästä ja CMX:stä saatujen tietojen perusteella. Kun työmääräin on kirjattu toiminnanohjausjärjestelmään, Business Bridge kommunikoi Työnumeron, Aloituspäivän ja Lopetuspäivän CMX:ään. Lisäksi: CMX:ssä Työmääräimen tilaksi asetetaan Avoin. Kun kalibrointitulokset on tallennettu CMX:ään, tai kalibrointi on peruutettu, Business Bridge kommunikoi tilan Valmis tai Peruttu toiminnanohjausjärjestelmään. Edelleen, Business Bridge asettaa CMX:ssä Työmääräimen tilaksi Ei saatavilla ja tyhjää Työnumero, Aloituspäivä ja Lopetuspäivä -kentät. 186 Edistynyt työmääräimien hallinta CMX Käyttöohje

199 Tapa, jolla työmääräimen tila muuttuu, määritellään Asetukset -ikkunan sivulla Perusasetukset. Rastittamalla valintaruutu Päivitä työmääräimen tila automaattisesti, Business Bridge huolehtii Työmääräimen tila -kentän päivittämisestä. Jos valintaruutu on rastittamatta, työmääräimen tilan muuttaminen on tehtävä käsin. Tarvittaessa, Työmääräimen tila -kenttää voi muokata käsin puurakenteesta avautuvan ponnahdusvalikon kautta. Tarkemmin kappaleessa Muutokset CMX:n käyttöliittymässä, sivulla 188. Huomaa. Riippuen Business Bridge:n asetuksista, toiminnanohjausjärjestelmään kirjattu työnumero välittyy joko kalibrointimenetelmäsivun Työnumero -kenttään ja/tai positiosivun Työnumero -kenttään. Vapailla laitteilla (laitteilla, joita ei ole asennettu positioon) ei ole Työnumero -kenttää laitesivuillaan. Jos haluat työnumeron laitesivulle, ota yhteyttä Beamexin tukeen. Muista kuitenkin, että työnumeron voi määrittää näkymään vapaan laitteen kalibrointimenetelmäsivulle. Jos toiminnanohjausjärjestelmästä välittyy CMX:lle sekä positiotunnus että toiminnon lyhenne, vain ne position toiminnot, joiden lyhenne on yhteensopiva, saavat työmääräimen. Jos toiminnanohjausjärjestelmästä välittyy CMX:lle pelkkä positiotunnus, position kaikki toiminnot saavat työmääräimen. Kentät Aloituspävä ja Lopetuspäivä eivät ole pakollisia. Ne voivat olla tyhjiä kenttiä. Jos Aloituspävä ja Lopetuspäivä vaihtelee useamman laitteen työmääräimessä, aikaisin päivämäärä näytetään, edessään aaltoviiva-merkki (~). CMX Käyttöohje Edistynyt työmääräimien hallinta 187

200 Muutokset CMX:n käyttöliittymässä Kun edistynyt työmääräimien hallinta on aktivoitu, CMX:n pääikkunassa näkyy positiopuurakenteen ja tehdasrakenteen lisäksi välilehti nimeltään Työmääräimet. Jos työmääräimiä on lähetetty CMX:ään, kalibrointimenetelmän kohdalta avautuu ponnahdusvalikko, jossa voi vaihtaa työmääräimen tilaa: Viimeistele työmääräin asettaa työmääräimen tilaksi "Valmis". Tämä on tarpeen, etenkin silloin, kun tila on muutettava käsin. Huomaa kuitenkin, että asettaminen työmääräimen tilaksi "Valmis" edellyttää, että kalibrointi on tehty. Peruuta työmääräin peruu työmääräimen ja asettaa työmääräimen tilaksi "Peruttu". Huomaa. Työmääräimet -puurakenteessa näkyvällä työmääräimellä ei ole työtilassa näytettäviä lisätietoja. Se on puurakenteen virtuaalielementti. Työmääräimiin liittyvä ponnahduvalikko on saatavilla myös laite- ja positiopuurakenteessa sekä tehdashierarkiassa, edelleen kalibrointimenetelmän kohdalla. Muista viimeistellä/peruuttaa kaikki toiminnot/kalibrointimenetelmät, jotka kuuluvat samaan työmääräimeen. Muutoin Business Bridge ei välitä tietoa takaisin toiminnanohjausjärjestelmään. 188 Edistynyt työmääräimien hallinta CMX Käyttöohje

201 CMX:n työmääräimiin liittyvät asetukset Valitse Työkalut, Asetukset CMX:n pääikkunassa muokataksesi edistyneen työmääräimien hallinnan asetuksia. Perusasetusten joukossa on tarjolla seuraavat työmääräimiin liittyvät asetukset: Edistynyt työmääräimen hallinta aktivoi edistyneen työmääräimien hallinnan CMX:ssä. Päivitä työmääräimen tila automaattisesti Rastitettuna ja kun kaikki työmääräimeen kuuluvat kalibroinnit on tehty/hyväksytty, CMX muuttaa Työmääräimen tila -kentän automaattisesti arvoksi "Valmis". Sitten Business Bridge -ohjelmisto välittää tiedon toiminnanohjausjärjestelmään. Työmääräimen tilan päivitys sallittu, kun kalibrointi. Tämä asetus on vain-luku tilassa. Se määritellään Business Bridge -ohjelmistossa. Vaihtoehdot: o Tallennettu. CMX asettaa Työmääräimen tila - kentän automaattisesti arvoksi "Valmis", kun kaikki työmääräimeen kuuluvat kalibroinnit on tehty ja tallennettu CMX:ään. o Hyväksytty. CMX asettaa Työmääräimen tila - kentän automaattisesti arvoksi "Valmis", kun kaikki työmääräimeen kuuluvat kalibroinnit on hyväksytty CMX:ssä. CMX Käyttöohje Edistynyt työmääräimien hallinta 189

CMX Professional CMX Enterprise. Kattava kalibrointienhallintaohjelma

CMX Professional CMX Enterprise. Kattava kalibrointienhallintaohjelma CMX Professional CMX Enterprise Kattava kalibrointienhallintaohjelma CMX Professional ja Enterprise Kalibrointienhallintaohjelma, joka soveltuu lähes kaikille yrityksille. CMX kalibrointienhallintaohjelmistolla

Lisätiedot

Visma Avendon asennusohje

Visma Avendon asennusohje Visma Avendon asennusohje 1 Versio 5.21 On tärkeää, että käytössäsi on aina uusin toimittamamme versio ohjelmistosta. Asentamalla viimeisimmän version saat käyttöösi ohjelman tuoreimmat ominaisuudet ja

Lisätiedot

Tikon Ostolaskujenkäsittely/Web-myyntilaskutus versio 6.4.0

Tikon Ostolaskujenkäsittely/Web-myyntilaskutus versio 6.4.0 Toukokuu 2014 1 (11) Tikon Ostolaskujenkäsittely/Web-myyntilaskutus versio 6.4.0 Päivitysohje Toukokuu 2014 2 (11) Sisällysluettelo 1. Tehtävät ennen versiopäivitystä... 3 1.1. Ohjelmistomuutosten luku...

Lisätiedot

Korkeakoulujen prosessipalvelin: mallintajan palvelinohje Versio 0.2

Korkeakoulujen prosessipalvelin: mallintajan palvelinohje Versio 0.2 Korkeakoulujen prosessipalvelin: mallintajan palvelinohje Versio 0.2 Sisällysluettelo Muutoshistoria...3 1 Johdanto...4 2 Palvelimen käyttöön tarvittavat ohjelmat...4 3 Palvelimelle kirjautuminen...4 4

Lisätiedot

Viva-16. Käyttöohje. 1.4.2009 Veikko Nokkala Suomen Videovalvonta.com

Viva-16. Käyttöohje. 1.4.2009 Veikko Nokkala Suomen Videovalvonta.com Viva-16 Käyttöohje 1.4.2009 Veikko Nokkala Sisällysluettelo Sisällysluettelo... 2 Ohjelmisto käyttöliittymä... 3 Asentaminen... 3 Käyttöönotto... 3 Katselu... 6 Tallennus... 8 Toistaminen... 9 Selain käyttöliittymä...

Lisätiedot

Olet tehnyt hyvän valinnan hankkiessasi kotimaisen StorageIT varmuuskopiointipalvelun.

Olet tehnyt hyvän valinnan hankkiessasi kotimaisen StorageIT varmuuskopiointipalvelun. StorageIT 2006 varmuuskopiointiohjelman asennusohje. Hyvä asiakkaamme! Olet tehnyt hyvän valinnan hankkiessasi kotimaisen StorageIT varmuuskopiointipalvelun. Ennen asennuksen aloittamista Varmista, että

Lisätiedot

Sonera Yrityssähköposti. Outlook 2013 lataus ja asennus

Sonera Yrityssähköposti. Outlook 2013 lataus ja asennus Sonera Yrityssähköposti. Outlook 2013 lataus ja asennus Sisältö 1/14 Sonera Yrityssähköpostin käyttöönotto Outlook 2013 -sovelluksella SISÄLLYS Outlook 2013 asennuspaketin lataus... 2 Outlook 2013 asennus...

Lisätiedot

Tikon Ostolaskujenkäsittely/Web-myyntilaskutus versio 6.3.0

Tikon Ostolaskujenkäsittely/Web-myyntilaskutus versio 6.3.0 Toukokuu 2013 1 (10) Tikon Ostolaskujenkäsittely/Web-myyntilaskutus versio 6.3.0 Päivitysohje Copyright Aditro 2013 Toukokuu 2013 2 (10) Sisällysluettelo 1. Tehtävät ennen versiopäivitystä... 3 1.1. Ohjelmistomuutosten

Lisätiedot

Pika-aloitusopas. Sisältö: Projektin luominen Projektin muokkaaminen ja hallinnointi Projektin/arvioinnin tulosten tarkastelu

Pika-aloitusopas. Sisältö: Projektin luominen Projektin muokkaaminen ja hallinnointi Projektin/arvioinnin tulosten tarkastelu Pika-aloitusopas Sisältö: Projektin luominen Projektin muokkaaminen ja hallinnointi Projektin/arvioinnin tulosten tarkastelu Tämä asiakirja on laadittu auttamaan sinua hallinnoimaan nopeasti CEB TalentCentral

Lisätiedot

Uuden työ- tai mittavälineen luominen tietokantaan

Uuden työ- tai mittavälineen luominen tietokantaan Sivu:1(12) Työ- ja mittaväline-tietokanta löytyy serveriltä APPL14.DE.ABB.COM/SRV/ABB Tarvitset read-oikeudet tietokannan tarkasteluun ja editor mainusers-oikeudet tietokannan muokkaukseen. Jos tarkoituksenasi

Lisätiedot

Sisältö. Päivitetty viimeksi 31.8.2011 Sivu 2 / 14

Sisältö. Päivitetty viimeksi 31.8.2011 Sivu 2 / 14 Ylläpitäjän ohje Sisältö Ylläpitäjän ohje... 1 Yleistä... 3 Vinkkejä ylläpitäjälle... 3 Osoitteet... 3 Internet-selain ja Flash-laajennus... 3 Julkinen sivunäkymä ja ylläpitonäkymä eri välilehdissä...

Lisätiedot

Febdok 6.0 paikallisversion asennus OHJEISTUS

Febdok 6.0 paikallisversion asennus OHJEISTUS Febdok 6.0 paikallisversion asennus OHJEISTUS Sisällys 1 YLEISTÄ 1 2 ASENNUKSEN VALMISTELUT 2 2.1 VARMUUSKOPIOT 2 2.2 ASENNUSTIEDOSTON LATAUS, WWW.FEBDOK.FI 2 2.3 ASENNUSTIEDOSTON LATAUS, FEBDOK:IN SISÄINEN

Lisätiedot

Sähköposti ja uutisryhmät 4.5.2005

Sähköposti ja uutisryhmät 4.5.2005 Outlook Express Käyttöliittymä Outlook Express on windows käyttöön tarkoitettu sähköpostin ja uutisryhmien luku- ja kirjoitussovellus. Se käynnistyy joko omasta kuvakkeestaan työpöydältä tai Internet Explorer

Lisätiedot

NAVITA BUDJETTIJÄRJESTELMÄN ENSIASENNUS PALVELIMELLE

NAVITA BUDJETTIJÄRJESTELMÄN ENSIASENNUS PALVELIMELLE NAVITA BUDJETTIJÄRJESTELMÄN ENSIASENNUS PALVELIMELLE Ennen palvelinohjelman asennusta perustetaan tarvittavat kansiot. Oikeustasoista share- tai security-tason oikeudet riittävät; molempien oikeustasojen

Lisätiedot

Aditro Tikon ostolaskujen käsittely versio 6.2.0

Aditro Tikon ostolaskujen käsittely versio 6.2.0 Lokakuu 2012 1 (9) Aditro versio 6.2.0 Päivitysohje Lokakuu 2012 2 (9) Sisällysluettelo 1. Tehtävät ennen versiopäivitystä... 3 1.1. Ohjelmistomuutosten luku... 3 1.2. Aditro Pankkipalvelut yhteensopiva

Lisätiedot

Maiju Mykkänen (D6297@jamk.fi) Susanna Sällinen (E0941@jamk.fi)

Maiju Mykkänen (D6297@jamk.fi) Susanna Sällinen (E0941@jamk.fi) Maiju Mykkänen (D6297@jamk.fi) Susanna Sällinen (E0941@jamk.fi) Tietokannan hallinta-opintojakson selvitysraportti Huhtikuu 2010 Mediatekniikka ICT/Teknologia Tämän teosteoksen käyttöoikeutta koskee Creative

Lisätiedot

erasmartcardkortinlukijaohjelmiston

erasmartcardkortinlukijaohjelmiston erasmartcardkortinlukijaohjelmiston asennusohje Sisällysluettelo 1. erasmartcard... 2 2. erasmartcard-ohjelmiston normaali asennus... 3 2.1. Ennen asennusta... 3 2.2. Asennus... 3 3. Muut asennustavat...

Lisätiedot

VERKKOVELHO-YLLÄPITOTYÖKALUN KÄYTTÖOHJE

VERKKOVELHO-YLLÄPITOTYÖKALUN KÄYTTÖOHJE VERKKOVELHO-YLLÄPITOTYÖKALUN KÄYTTÖOHJE 1. SISÄÄN KIRJAUTUMINEN Sisään kirjautuminen VerkkoVelho-ylläpitotyökaluun tapahtuu yrityksesi osoitteessa www.omaosoitteesi.fi/yllapito, esim. www.verkkovelho.fi/yllapito.

Lisätiedot

WWW-PALVELUN KÄYTTÖÖNOTTO LOUNEA OY

WWW-PALVELUN KÄYTTÖÖNOTTO LOUNEA OY 1 WWW-PALVELUN KÄYTTÖÖNOTTO LOUNEA OY 10.4.2015 Lounea Oy Tehdaskatu 6, 24100 Salo Puh. 029 707 00 Y-tunnus 0139471-8 www.lounea.fi Asiakaspalvelu 0800 303 00 Yrityspalvelu 0800 303 01 Myymälät 0800 303

Lisätiedot

Lemonsoft SaaS -pilvipalvelu OHJEET

Lemonsoft SaaS -pilvipalvelu OHJEET Lemonsoft SaaS -pilvipalvelu OHJEET Lemonsoft-käyttäjätunnukset Käyttäjätunnukset voit tilata suoraan omalta Lemonsoft-myyjältäsi tai Lemonsoftin asiakaspalvelun kautta. Käyttäjätunnusta tilatessasi ilmoitathan

Lisätiedot

KYMP Webmail -palvelu

KYMP Webmail -palvelu KYMP Webmail -palvelu Sisältö 1. Kirjautuminen... 3 2. Viestin merkinnät... 4 3. Viestien lukeminen... 4 Viestiin vastaaminen... 4 Viestin välittäminen edelleen / uudelleen ohjaus... 5 4. Viestin kirjoittaminen...

Lisätiedot

ohjeita kirjautumiseen ja käyttöön

ohjeita kirjautumiseen ja käyttöön ohjeita kirjautumiseen ja käyttöön Kirjautumisesta Opiskelijat: kirjaudu aina tietokoneelle wilmatunnuksella etunimi.sukunimi@edu.ekami.fi + wilman salasana Opettajat: kirjaudu luokan opekoneelle @edu.ekami.fi

Lisätiedot

Autentikoivan lähtevän postin palvelimen asetukset

Autentikoivan lähtevän postin palvelimen asetukset Autentikoivan lähtevän postin palvelimen asetukset - Avaa Työkalut valikko ja valitse Tilien asetukset - Valitse vasemman reunan lokerosta Lähtevän postin palvelin (SM - Valitse listasta palvelin, jonka

Lisätiedot

Visma L7 Visma Sign. Sähköinen allekirjoittaminen L7:ssä

Visma L7 Visma Sign. Sähköinen allekirjoittaminen L7:ssä Visma L7 Visma Sign Sähköinen allekirjoittaminen L7:ssä Visma Software Oy pidättää itsellään oikeuden mahdollisiin parannuksiin ja/tai muutoksiin tässä oppaassa ja/tai ohjelmassa ilman eri ilmoitusta.

Lisätiedot

PAROC CALCULUS LASKENTAOHJELMA TIETOKONEELLE ASENNETTAVA VERSIO. Latausohjeet Asennusohjeet

PAROC CALCULUS LASKENTAOHJELMA TIETOKONEELLE ASENNETTAVA VERSIO. Latausohjeet Asennusohjeet PAROC CALCULUS LASKENTAOHJELMA TIETOKONEELLE ASENNETTAVA VERSIO Latausohjeet Asennusohjeet 1 2 Latausohjeet LATAAMISEN VAIHEET 1. Lataaminen vaatii käyttäjäksi rekisteröitymisen (käyttöliittymä vain englanniksi)

Lisätiedot

Hallintaliittymän käyttöohje

Hallintaliittymän käyttöohje Hallintaliittymän käyttöohje 1. Yleisiä huomioita Hallintaliittymän käyttöä helpottavia yleisiä huomioita: - Käytä listanäkymien hakukentissä kentän vieressä olevaa hakunappia, älä enter-näppäintä. - Älä

Lisätiedot

ARVI-järjestelmän ohje arvioinnin syöttäjälle 13.4. 2015

ARVI-järjestelmän ohje arvioinnin syöttäjälle 13.4. 2015 ARVI-järjestelmän ohje arvioinnin syöttäjälle 13.4. 2015 Sisältö ARVI-menettelyn perusteet... 1 Arvioinnin syöttäminen... 2 Arvion lähettäminen TE-toimistoon... 5 Sovelluksen sulkeminen... 6 Virhetilanteiden

Lisätiedot

Aditro Tikon ostolaskujen käsittely versio SP1

Aditro Tikon ostolaskujen käsittely versio SP1 Toukokuu 2012 1 (8) Aditro versio 6.1.2 SP1 Päivitysohje Toukokuu 2012 2 (8) Sisällysluettelo 1. Tehtävät ennen versiopäivitystä... 3 1.1. Ohjelmistomuutosten luku... 3 1.2. Application Pool Identity...

Lisätiedot

Opas administraattori-tason käyttäjille. MANAGERIX -ohjelman esittely... 2 Kirjautuminen... 2

Opas administraattori-tason käyttäjille. MANAGERIX -ohjelman esittely... 2 Kirjautuminen... 2 MANAGERIX Opas administraattori-tason käyttäjille SISÄLLYS MANAGERIX -ohjelman esittely... 2 Kirjautuminen... 2 Käyttöliittymä... 2 1 ORGANISAATIO Organisaation tietojen tarkastelu ja muokkaaminen4 Yhteenveto

Lisätiedot

HAME PostGIS-tietokanta

HAME PostGIS-tietokanta HAME PostGIS-tietokanta Harmonisoidut maakuntakaavat e-palveluiksi (HAME) VSL 10.12.2019 HAME-hankkeelle maakuntakaavoja varten rakennettu PostGIS-serveri sijaitsee Lounaistiedon AWS (Amazon Web Service)

Lisätiedot

Tiedonsiirto helposti navetta-automaation ja tuotosseurannan välillä

Tiedonsiirto helposti navetta-automaation ja tuotosseurannan välillä Tiedonsiirto helposti navetta-automaation ja tuotosseurannan välillä Tiedonsiirto VMS-, Alpro- tai DelProtuotannonohjausjärjestelmästä Ammuohjelmistoon 5/2014 Asennettavat ohjelmat ja versiot VMS-Management

Lisätiedot

Muistitikun liittäminen tietokoneeseen

Muistitikun liittäminen tietokoneeseen Muistitikun käyttäminen 1 Muistitikun liittäminen tietokoneeseen Muistitikku liitetään tietokoneen USB-porttiin. Koneessa voi olla useita USB-portteja ja tikun voi liittää mihin tahansa niistä. USB-portti

Lisätiedot

JOVISION IP-KAMERA Käyttöohje

JOVISION IP-KAMERA Käyttöohje JOVISION IP-KAMERA Käyttöohje 1 Yleistä... 2 2 Kameran kytkeminen verkkoon... 2 2.1 Tietokoneella... 2 2.2 Älypuhelimella / tabletilla... 5 3 Salasanan vaihtaminen... 8 3.1 Salasanan vaihtaminen Windows

Lisätiedot

Visma Nova. Visma Nova ASP käyttö ja ohjeet

Visma Nova. Visma Nova ASP käyttö ja ohjeet Visma Nova Visma Nova ASP käyttö ja ohjeet Oppaan päiväys: 2.2.2012. Helpdesk: http://www.visma.fi/asiakassivut/helpdesk/ Visma Software Oy pidättää itsellään oikeuden mahdollisiin parannuksiin ja/tai

Lisätiedot

Tik-76.115 Tietojenkäsittelyopin ohjelmatyö Tietotekniikan osasto Teknillinen korkeakoulu KÄYTTÖOHJE. LiKe Liiketoiminnan kehityksen tukiprojekti

Tik-76.115 Tietojenkäsittelyopin ohjelmatyö Tietotekniikan osasto Teknillinen korkeakoulu KÄYTTÖOHJE. LiKe Liiketoiminnan kehityksen tukiprojekti Tik-76.115 Tietojenkäsittelyopin ohjelmatyö Tietotekniikan osasto Teknillinen korkeakoulu JÄRJESTELMÄN KÄYTTÖOHJE LiKe Liiketoiminnan kehityksen tukiprojekti Versio: 1.1 Tila: hyväksytty Päivämäärä: 13.2.2001

Lisätiedot

Office 2013 - ohjelmiston asennusohje

Office 2013 - ohjelmiston asennusohje Office 2013 - ohjelmiston asennusohje Tämän ohjeen kuvakaappaukset on otettu asentaessa ohjelmistoa Windows 7 käyttöjärjestelmää käyttävään koneeseen. Näkymät voivat hieman poiketa, jos sinulla on Windows

Lisätiedot

TIETOKONEEN ASETUKSILLA PARANNAT KÄYTETTÄVYYTTÄ

TIETOKONEEN ASETUKSILLA PARANNAT KÄYTETTÄVYYTTÄ TIETOKONEEN ASETUKSILLA PARANNAT KÄYTETTÄVYYTTÄ Windows XP-käyttöjärjestelmän asetuksilla sekä Word-asetuksilla voit vaikuttaa tietokoneen näytön ulkoasuun, selkeyteen ja helppokäyttöisyyteen.. 1) ASETUKSET

Lisätiedot

Maha Eurosystem jarrulaskentaohjelman asennusohje versio 7.20.026

Maha Eurosystem jarrulaskentaohjelman asennusohje versio 7.20.026 2012 Tecalemit Oy Seppo Koskivuori Maha Eurosystem jarrulaskentaohjelman asennusohje versio 7.20.026 Vaatimukset: - tietokone (PC), jossa vapaa USB portti - käyttöjärjestelmä Windows XP, Vista tai Windows

Lisätiedot

Visma Fivaldi -käsikirja Asiakaskohtaiset hinnat

Visma Fivaldi -käsikirja Asiakaskohtaiset hinnat Visma Fivaldi -käsikirja Asiakaskohtaiset hinnat 2 Sisällys 1 Yleistä... 3 2 Ylävalikko... 4 3 Vasemman laidan painikkeet... 5 4 Erikoishinnoittelut ruutu... 6 5 Raportit... 12 1 Yleistä Fivaldi Asiakaskohtaiset

Lisätiedot

Ohjelmisto on tietokanta pohjainen tiedostojärjestelmä, joka sisältää virtuaalisen hakemisto rakenteen.

Ohjelmisto on tietokanta pohjainen tiedostojärjestelmä, joka sisältää virtuaalisen hakemisto rakenteen. 1 / 50 1. Etusivu Ohjelmisto on tietokanta pohjainen tiedostojärjestelmä, joka sisältää virtuaalisen hakemisto rakenteen. Virtuaali hakemistoihin voi tuoda tiedostoja tietokoneelta tai luoda niitä tällä

Lisätiedot

ARVI-järjestelmän ohje arvioinnin syöttäjälle

ARVI-järjestelmän ohje arvioinnin syöttäjälle ARVI-järjestelmän ohje arvioinnin syöttäjälle 7.5. 2018 Sisältö ARVI-menettelyn perusteet... 1 Arvioinnin syöttäminen... 2 Arvion lähettäminen TE-toimistoon... 5 Sovelluksen sulkeminen... 6 Virhetilanteiden

Lisätiedot

CLOUDBACKUP TSM varmistusohjelmiston asennus

CLOUDBACKUP TSM varmistusohjelmiston asennus Luottamuksellinen JAVERDEL OY CLOUDBACKUP TSM varmistusohjelmiston asennus Copyright 2 (9) SISÄLLYSLUETTELO 1 ASENNUSOHJE WINDOWS KÄYTTÖJÄRJESTELMÄLLÄ VARUSTETTUIHIN LAITTEISIIN... 3 1.1 Yleistä... 3 1.2

Lisätiedot

FTP -AINEISTOSIIRRON OHJE PC / MAC Ympäristö

FTP -AINEISTOSIIRRON OHJE PC / MAC Ympäristö FTP -AINEISTOSIIRRON OHJE PC / MAC Ympäristö Versio 1.0 Tiedostonsiirto FTP -menetelmällä Lahden Väriasemoinnilla on käytössä suurempien tiedostojen siirtoa varten oma FTP -yhteys. Tällä menetelmällä saadaan

Lisätiedot

1. Luo tunnus Autodeskin opiskelijasivustoon oppilaitoksen antamalla sähköpostiosoitteella - www.autodesk.fi/edcommunity

1. Luo tunnus Autodeskin opiskelijasivustoon oppilaitoksen antamalla sähköpostiosoitteella - www.autodesk.fi/edcommunity 1 Autodesk Student Community Liittymällä jäseneksi Autodeskin maailmanlaajuiseen opiskelijasivustoon voit ladata ilmaisia opiskelijalisenssejä. Lisäksi voit tehdä harjoituksia omaan tahtiisi, oppia asiantuntijoilta,

Lisätiedot

Toimittajaportaalin pikaohje

Toimittajaportaalin pikaohje 1 Toimittajaportaalin pikaohje Toimittajaportaalin rekisteröityminen Toimittajaportaalin sisäänkirjautuminen Laskun luonti Liitteen lisääminen laskulle Asiakkaiden hallinta Uuden asiakkaan lisääminen Laskujen

Lisätiedot

Ohje internetkarttapalveluun

Ohje internetkarttapalveluun Ohje internetkarttapalveluun Kartalla liikkuminen Liiku kartalla käyttäen hiirtä, karttaikkunan zoomauspainikkeita tai pikavalikkotoimintoja. 1. Näkymän liikuttaminen: Liikuta karttaa hiirellä raahaamalla.

Lisätiedot

Visma Business AddOn Konsernikäsittely. Käsikirja

Visma Business AddOn Konsernikäsittely. Käsikirja Visma Business AddOn Konsernikäsittely Käsikirja Oppaan päiväys: 9.9.2013. Asiakaspalvelu: Helpdesk: www.visma.fi Visma Software Oy pidättää itsellään oikeuden mahdollisiin parannuksiin ja/tai muutoksiin

Lisätiedot

Site Data Manager Käyttöohje

Site Data Manager Käyttöohje Site Data Manager Käyttöohje Sisällysluettelo Sivu Mikä on SDM 2 SDM asennus 2 Ohjelman käyttö 3 Päävalikko 4 Varmuuskopion tekeminen 5 Täydellisen palautuksen tekeminen 6 Osittaisen palautuksen tekeminen

Lisätiedot

Pikakäyttöohje Päivitys I OHJELMAN KÄYNNISTÄMINEN SISÄLLYS

Pikakäyttöohje Päivitys I OHJELMAN KÄYNNISTÄMINEN SISÄLLYS Pikakäyttöohje Päivitys 14.11.2011 SISÄLLYS I. Ohjelman käynnistäminen II. Harjoiteltavan osa-alueen ja tehtäväsovelluksen valinta III. Tehtäväsovellusten käyttö Mallisuoritus ja tehtävän suoritusohje

Lisätiedot

JAKELUPISTE KÄYTTÖOHJE 2/6

JAKELUPISTE KÄYTTÖOHJE 2/6 käyttöohjeet JAKELUPISTE KÄYTTÖOHJE 2/6 1. Esittely JakeluPiste on helppo ja yksinkertainen ratkaisu tiedostojen lähettämiseen ja vastaanottamiseen. Olipa kyseessä tärkeä word dokumentti tai kokonainen

Lisätiedot

Toimittajaportaalin rekisteröityminen Toimittajaportaalin sisäänkirjautuminen Laskun luonti Liitteen lisääminen laskulle Asiakkaiden hallinta Uuden

Toimittajaportaalin rekisteröityminen Toimittajaportaalin sisäänkirjautuminen Laskun luonti Liitteen lisääminen laskulle Asiakkaiden hallinta Uuden 1 Toimittajaportaalin rekisteröityminen Toimittajaportaalin sisäänkirjautuminen Laskun luonti Liitteen lisääminen laskulle Asiakkaiden hallinta Uuden asiakkaan lisääminen Laskujen haku Salasanan vaihto

Lisätiedot

Tulorekisteri: Vakuuttamisen poikkeustilanteet Visma Fivaldi

Tulorekisteri: Vakuuttamisen poikkeustilanteet Visma Fivaldi Tulorekisteri: Vakuuttamisen poikkeustilanteet Visma Fivaldi 1(30) Sisällysluettelo Yleistä 2 Muu tulorekisteri-dokumentaatio 2 Tulorekisteriin liittyvät vakuuttamisen poikkeustilanteet 3 Tyel-vakuuttamisen

Lisätiedot

Visma Fivaldi -käsikirja MiniCRM

Visma Fivaldi -käsikirja MiniCRM Visma Fivaldi -käsikirja MiniCRM 2 Sisällys 1 Yleistä... 3 2 Ylävalikko... 4 3 Perustiedot - välilehti... 5 4 Tila (vapaassa tekstikentässä edellisellä sivulla annettu nimi) - välilehti... 6 5 Vasemman

Lisätiedot

Nexetic Shield Unlimited

Nexetic Shield Unlimited Nexetic Shield Unlimited Käyttöohje 1. Asennus ja käyttöönotto 2. Ohjelman käyttäminen 3. Lisäasetukset 4. Tietojen palautus 1. Asennus ja käyttöönotto Asiakasohjelman asennus Tehtyäsi tilauksen varmistusohjelmasta

Lisätiedot

GroupWise Calendar Publishing Host User

GroupWise Calendar Publishing Host User GroupWise 8 Calendar Publishing Host User 8 17. lokakuu 2008 Novell GroupWise Calendar Publishing Host User PIKAKÄYNNISTYS www.novell.com YLEISTÄ Novell GroupWise Calendar Publishing Host User on Web-pohjainen

Lisätiedot

Microsoft Outlook Web Access. Pikaohje sähköpostin peruskäyttöön

Microsoft Outlook Web Access. Pikaohje sähköpostin peruskäyttöön Microsoft Outlook Web Access Pikaohje sähköpostin peruskäyttöön 1 Käyttö työpaikalla (Hallinto-verkossa) Käynnistetään sähköposti Työpöydällä olevasta Faiposti-pikakuvakkeesta (hiirellä kaksoisklikkaamalla).

Lisätiedot

Visma Business AddOn Factoring-laskuaineisto. Käyttäjän käsikirja

Visma Business AddOn Factoring-laskuaineisto. Käyttäjän käsikirja Visma Business AddOn Factoring-laskuaineisto Käyttäjän käsikirja Oppaan päiväys: 09.06.2011 Asiakaspalvelu: Helpdesk: www.visma.fi Visma Software Oy pidättää itsellään oikeuden mahdollisiin parannuksiin

Lisätiedot

1 Esittely... 3. 1.1 Yleisesti... 3. 1.2 Laitteistovaatimukset... 4. 2 Käyttöönotto... 4. 3 Varmuuskopiointiohjelman käyttöliittymä...

1 Esittely... 3. 1.1 Yleisesti... 3. 1.2 Laitteistovaatimukset... 4. 2 Käyttöönotto... 4. 3 Varmuuskopiointiohjelman käyttöliittymä... SISÄLLYSLUETTELO 1 Esittely... 3 1.1 Yleisesti... 3 1.2 Laitteistovaatimukset... 4 2 Käyttöönotto... 4 3 Varmuuskopiointiohjelman käyttöliittymä... 5 4 Varmuuskopiointi... 6 4.1 Tiedostojen valitseminen

Lisätiedot

Liferay CE KÄYTTÖOHJE PÄIVITTÄJÄLLE. Content Manager. Ambientia Oy TM Ambientia

Liferay CE KÄYTTÖOHJE PÄIVITTÄJÄLLE. Content Manager. Ambientia Oy  TM Ambientia Liferay CE KÄYTTÖOHJE PÄIVITTÄJÄLLE Ambientia Oy asiakaspalvelu@ambientia.fi www.ambientia.net TM Ambientia Content Manager 2 (13) KÄYTTÖOHJE PÄIVITTÄJÄLLE, SISÄLLYSLUETTELO 1 YLEISTÄ... 3 2 KIRJAUTUMINEN...

Lisätiedot

Sonera Microsoft Office 365 -palvelun käyttöönotto-opas pääkäyttäjälle. Microsoft Office 365:n käytön aloittaminen

Sonera Microsoft Office 365 -palvelun käyttöönotto-opas pääkäyttäjälle. Microsoft Office 365:n käytön aloittaminen käyttöönotto-opas pääkäyttäjälle Microsoft Office 365:n käytön aloittaminen OHJE Pääkäyttäjän käyttöönotto-opas Microsoft Office 365:n käytön aloittaminen Johdanto 3 1. Sonera Omat Sivut -tilin luominen

Lisätiedot

Sähköpostitilin käyttöönotto

Sähköpostitilin käyttöönotto Sähköpostitilin käyttöönotto Versio 1.0 Jarno Parkkinen jarno@atflow.fi Sivu 1 / 16 1 Johdanto... 2 2 Thunderbird ohjelman lataus ja asennus... 3 3 Sähköpostitilin lisääminen ja käyttöönotto... 4 3.2 Tietojen

Lisätiedot

VIP Softphone. Opas asennukseen ja tärkeimpien toimintojen käyttöön

VIP Softphone. Opas asennukseen ja tärkeimpien toimintojen käyttöön VIP Softphone Opas asennukseen ja tärkeimpien toimintojen käyttöön TSP-3719_1-1305 sennus Seuraavassa saat yksinkertaiset ohjeet VIP Softphonen asentamiseksi tietokoneellesi. lla olevat yksinkertaiset

Lisätiedot

Visma Business AddOn Tuotetarrat. Käsikirja

Visma Business AddOn Tuotetarrat. Käsikirja Visma Business AddOn Tuotetarrat Käsikirja Oppaan päiväys: 30.8.2012. Asiakaspalvelu: Helpdesk: www.visma.fi Visma Software Oy pidättää itsellään oikeuden mahdollisiin parannuksiin ja/tai muutoksiin tässä

Lisätiedot

Toimittajaportaalin pikaohje

Toimittajaportaalin pikaohje 1 Toimittajaportaalin pikaohje Toimittajaportaalin rekisteröityminen Toimittajaportaalin sisäänkirjautuminen Laskun luonti Liitteen lisääminen laskulle Asiakkaiden hallinta Uuden asiakkaan lisääminen Laskujen

Lisätiedot

Copyright 1999-2012 Basware Corporation. All rights reserved. Pikaopas toimittajille Supplier Portal (Toukokuu 2013)

Copyright 1999-2012 Basware Corporation. All rights reserved. Pikaopas toimittajille Supplier Portal (Toukokuu 2013) Copyright 1999-2012 Basware Corporation. All rights reserved. Pikaopas toimittajille Supplier Portal (Toukokuu 2013) 1 Rekisteröityminen ja sisäänkirjautuminen Sinun täytyy kirjautua Supplier Portal -sovellukseen,

Lisätiedot

Site Data Manager Käyttöohje

Site Data Manager Käyttöohje Site Data Manager Käyttöohje Sisällysluettelo Sivu Mikä on SDM 2 SDM asennus 2 Ohjelman käyttö 3 Päävalikko 4 Varmuuskopion tekeminen 5 Täydellisen palautuksen tekeminen 6 Osittaisen palautuksen tekeminen

Lisätiedot

PRINTER DRIVER PÄÄKÄYTTÄJÄN OPAS

PRINTER DRIVER PÄÄKÄYTTÄJÄN OPAS PÄÄKÄYTTÄJÄN OPAS OpusCapita pidättää oikeuden muuttaa tuotteen ominaisuuksia ja tätä tuotekuvausta. Uusimmat versiot julkaistaan osoitteessa www.opuscapita.com/terms. 1. TEHTÄVÄKUVAUS Pääkäyttäjällä on

Lisätiedot

Automaster tai MBS. 2. ODBC - ajurin asennus (jos ei ole jo asennettu)

Automaster tai MBS. 2. ODBC - ajurin asennus (jos ei ole jo asennettu) 1 GHTransaction-ohjelman asennusohje Copyright Grey-Hen Oy. All rights reserved. Sisältö: 1. Johdanto 2. ODBC - ajurin asennus 3. GH Transaction ohjelman asennus Automaster tai MBS 1. Johdanto GHTransaction

Lisätiedot

Windows Server 2012 asentaminen ja käyttöönotto, Serverin pyörittämisen takia tarvitaan

Windows Server 2012 asentaminen ja käyttöönotto, Serverin pyörittämisen takia tarvitaan Aram Abdulla Hassan Windows Server 2012 asentaminen ja käyttö 1 Windows Server 2012 asentaminen ja käyttöönotto, Serverin pyörittämisen takia tarvitaan Hyper-V ohjelma. Riipu minkälaista Serveria yritämme

Lisätiedot

CAMI Havaintotaidot -harjoitusohjelman asennus- ja käyttöönotto-ohje ei verkkoasennus

CAMI Havaintotaidot -harjoitusohjelman asennus- ja käyttöönotto-ohje ei verkkoasennus CAMI Havaintotaidot -ohjelmiston asennus 1 CognAid Oy CAMI Havaintotaidot -harjoitusohjelman asennus- ja käyttöönotto-ohje ei verkkoasennus CAMI Havaintotaidot -harjoitusohjelma toimii kaikissa ajanmukaisissa

Lisätiedot

Webmailin käyttöohje. Ohjeen sisältö. Sähköpostin peruskäyttö. Lomavastaajan asettaminen sähköpostiin. Sähköpostin salasanan vaihtaminen

Webmailin käyttöohje. Ohjeen sisältö. Sähköpostin peruskäyttö. Lomavastaajan asettaminen sähköpostiin. Sähköpostin salasanan vaihtaminen Webmailin käyttöohje https://mail.webhotelli.net sekä https://webmail.netsor.fi Ohjeen sisältö Sähköpostin peruskäyttö Lukeminen Lähettäminen Vastaaminen ja välittäminen Liitetiedoston lisääminen Lomavastaajan

Lisätiedot

Sisällys Clerica Web-sovellusten käytön aloittaminen 2

Sisällys Clerica Web-sovellusten käytön aloittaminen 2 Sisällys Clerica Web-sovellusten käytön aloittaminen 2 Kirjautuminen järjestelmään 2 Myyntilaskut 2 Ostolaskujen käsittely 4 Uuden laskun syöttö 6 Palkkailmoituslomake 8 Palkkailmoituksesta kopio 9 Henkilötietojen

Lisätiedot

Nexetic Shield Unlimited

Nexetic Shield Unlimited Nexetic Shield Unlimited Käyttöohje 1. Asennus ja käyttöönotto 2. Ohjelman käyttäminen 3. Lisäasetukset 4. Tietojen palautus 1. Asennus ja käyttöönotto Asiakasohjelman asennus Tehtyäsi tilauksen varmistusohjelmasta

Lisätiedot

Työsähköpostin sisällön siirto uuteen postijärjestelmään

Työsähköpostin sisällön siirto uuteen postijärjestelmään Työsähköpostin sisällön siirto uuteen postijärjestelmään edupori.fi/office 365 3.10.2013 Porin kaupunki ATK Tuki Sisällys Johdanto... 2 Edupori.fi sähköpostin määrittäminen Office 365:n Outlook-ohjelmaan

Lisätiedot

TENNISVARAUSJÄRJESTELMÄ. OHJEKIRJA v.1.0

TENNISVARAUSJÄRJESTELMÄ. OHJEKIRJA v.1.0 1 TENNISVARAUSJÄRJESTELMÄ OHJEKIRJA v.1.0 2 KÄYTTÄJÄTUNNUKSEN REKISTERÖIMINEN 3 KIRJAUTUMINEN TUNNUKSILLA 5 OMIEN TIETOJEN MUOKKAAMINEN 5 KALENTERIN SELAAMINEN 8 VUORON VARAAMINEN 9 VARAUKSEN PERUUTTAMINEN

Lisätiedot

UTIFLEET-VARAUSJÄRJESTELMÄ KÄYTTÄJÄN OHJE. Gospel Flight ry

UTIFLEET-VARAUSJÄRJESTELMÄ KÄYTTÄJÄN OHJE. Gospel Flight ry UTIFLEET-VARAUSJÄRJESTELMÄ Gospel Flight ry Versio 1.0 Hyväksytty Tekijä 1.11.2005 Tarkastanut 1.11.2005 Hyväksynyt Juha Huttunen 3.11.2005 Helia UTIFLEET-TIETOJÄRJESTELMÄ 2 SISÄLLYS 1 SOVELLUKSEN KÄYTTÖOIKEUDET

Lisätiedot

Maventa Connector Käyttöohje

Maventa Connector Käyttöohje Maventa Connector Käyttöohje 17.4.2015 Sisällys 1. Esittely... 2 1.1. Käytön edellytykset... 2 1.2. Tuetut aineistomuodot... 2 2. Asennustiedosto... 3 2.1. Sisäänkirjautuminen... 7 3. Asetuksien määrittäminen...

Lisätiedot

Fixcom Webmail ohje. Allekirjoitus. Voit lisätä yhden tai useamman allekirjoituksen.

Fixcom Webmail ohje. Allekirjoitus. Voit lisätä yhden tai useamman allekirjoituksen. Webmail on monipuolinen työkalu jolla voi tehdä paljon muutakin kuin lukea sähköpostia. Tässä ohjeessa on lyhyesti esitelty joitakin sen ominaisuuksia. Peruspostilaatikossa ei ole kaikkia ominaisuuksia,

Lisätiedot

INTERBASE 5.0 PÄIVITYS VERSIOON 5.6

INTERBASE 5.0 PÄIVITYS VERSIOON 5.6 1 INTERBASE 5.0 PÄIVITYS VERSIOON 5.6 HUOM: Tämä ohje on tarkoitettu yksittäisen koneen päivittämiseen, mikäli InterBase on asennettu serverille ota yhteys DL Software Tukeen. HUOM: Mikäli koneessasi on

Lisätiedot

SQL Buddy JAMK Labranet Wiki

SQL Buddy JAMK Labranet Wiki Page 1 of 9 SQL Buddy JAMK Labranet Wiki Sisällysluettelo Yleistä SQL Buddy:sta kotisivu :http://sqlbuddy.com/ SQL Buddy on kevyt hallintatyökalu MySQL-tietokannalle. Järjestelmävaatimukset Serverin vaatimukset

Lisätiedot

Ohjeet S-ryhmän tuotetietoportaaliin

Ohjeet S-ryhmän tuotetietoportaaliin Ohjeet S-ryhmän tuotetietoportaaliin Tervetuloa käyttämään S-ryhmän tuotetietoportaalia! Ensimmäisellä kirjautumiskerralla käyttäjää pyydetään luomaan salasana portaalin käyttöä varten. Päivitä tarvittaessa

Lisätiedot

ProTieto Oy. Verottajan ilmoitus. Käyttöohje alihankkijoille

ProTieto Oy. Verottajan ilmoitus. Käyttöohje alihankkijoille ProTieto Oy Verottajan ilmoitus Käyttöohje alihankkijoille Sisällys 1. Yleistä... 2 2. Rekisteröityminen... 2 3. Kirjautuminen... 2 4. Web-liittymä... 3 4.1 Yrityksen tiedot... 3 4.2 Omat suomalaiset työntekijät...

Lisätiedot

HRTM58. Windows 10 Resurssienhallinta

HRTM58. Windows 10 Resurssienhallinta Windows 10 Resurssienhallinta 1 Sisällysluettelo Resurssienhallinta...3 Resurssienhallintaa käytetään tiedostojen ja kansioiden hallintaan...3 Vasen sarake...5 Tietojen muuttaminen...8 Tapa 1: Hiiren 2.

Lisätiedot

Lumon tuotekirjaston asennusohje. Asennus- ja rekisteröintiohje

Lumon tuotekirjaston asennusohje. Asennus- ja rekisteröintiohje Lumon tuotekirjaston asennusohje Asennus- ja rekisteröintiohje 1. Sisältö 1. Asennuspaketin lataaminen 4 2. Zip-tiedoston purkaminen ja sovelluksen asentaminen 4 3. Sovelluksen rekisteröiminen 7 4. Sisällön

Lisätiedot

Tekstinkäsittelyn jatko Error! Use the Home tab to apply Otsikko 1 to the text that you want to appear here. KSAO Liiketalous 1

Tekstinkäsittelyn jatko Error! Use the Home tab to apply Otsikko 1 to the text that you want to appear here. KSAO Liiketalous 1 KSAO Liiketalous 1 Lomakkeet Lomake on asiakirja, joka sisältää täyttämistä ohjaavia tietoja tai merkintöjä. Wordin lomakekenttä-toiminnolla luodaan näytöllä täytettäviä lomakkeita tai tulostettavia lomakepohjia.

Lisätiedot

Hittitoimiston Forte-kotisivujen päivitysohje

Hittitoimiston Forte-kotisivujen päivitysohje Hittitoimiston Forte-kotisivujen päivitysohje Forte-kotisivujen päivitysohje 2 Sisällysluettelo: Kirjautuminen 2 Ohjausnäkymä 3 Sivun lisääminen ja yleisnäkymä 4 Sivun muokkaus 5 Sivun hakusanaoptimointi

Lisätiedot

RATKI 1.0 Talousraportin käyttäjän ohje

RATKI 1.0 Talousraportin käyttäjän ohje RATKI RATKI 1.0 Talousraportin käyttäjän ohje Ohje 21.01.2008 0.1 Vastuuhenkilö Petri Ahola Sisällysluettelo 1. Yleistä... 3 1.1. Kuvaus... 3 1.2. Esitiedot... 3 1.3. RATKIn käyttöoikeuksien hankinta...

Lisätiedot

Asennuksessa kannattaa käyttää asennusohjelman tarjoamia oletusarvoja.

Asennuksessa kannattaa käyttää asennusohjelman tarjoamia oletusarvoja. 1 1 Tivax Laskutus 4.5 1.1 Tivax ohjelman asentaminen TivaxLaskutus version 4.5 asentamiseksi on oltava asennus CD. Asennusohjelma käynnistetään tuplaklikkamalla asennus CD:llä olevaa Tivax45LaskuSetup.exe

Lisätiedot

Kielivalinta Kojelauta - Luo lasku Asetukset - Käyttäjät - Kirjaudu ulos

Kielivalinta Kojelauta - Luo lasku Asetukset - Käyttäjät - Kirjaudu ulos TOIMITTAJAPORTAALI Kalajoen kaupunki tarjoaa käyttöönne CGI:n ylläpitämän web-pohjaisen käyttöliittymän, jonka avulla toimittaja pystyy luomaan ja lähettämään sähköisen laskun vastaanottajalle. Toimittajaportaalin

Lisätiedot

Skype for Business ohjelman asennus- ja käyttöohje Sisällys

Skype for Business ohjelman asennus- ja käyttöohje Sisällys Skype for Business ohjelman asennus- ja käyttöohje Sisällys Kirjautuminen Office 365 -palveluun... 2 Skype for Business ohjelman asentaminen... 3 Yhteyshenkilöiden lisääminen Skype for Business ohjelmassa...

Lisätiedot

Office 365 palvelujen käyttöohje Sisällys

Office 365 palvelujen käyttöohje Sisällys Office 365 palvelujen käyttöohje Sisällys Sisäänkirjautuminen... 2 Office 365:n käyttöliittymä... 3 Salasanan vaihto... 5 Outlook-sähköpostin käyttö... 7 Outlook-kalenterin käyttö... 10 OneDriven käyttö...

Lisätiedot

Perustietoja Mietoisten kyläportaalista... 2. Yhdistyksen ylläpitäjän kirjautuminen... 2. Yhdistyksen etusivun muokkaaminen... 2

Perustietoja Mietoisten kyläportaalista... 2. Yhdistyksen ylläpitäjän kirjautuminen... 2. Yhdistyksen etusivun muokkaaminen... 2 Mietoisten kyläportaalin käyttöohjeet alasivujen ylläpitäjille Päivitetty 8.4.2011 Sisältö Perustietoja Mietoisten kyläportaalista... 2 Yhdistyksen ylläpitäjän kirjautuminen... 2 Yhdistyksen etusivun muokkaaminen...

Lisätiedot

Henkilö- ja koulutusrekisterin asennusohje

Henkilö- ja koulutusrekisterin asennusohje Henkilö- ja koulutusrekisterin asennusohje Ohjelmaversio 1.0 Dokumenttiversio 1.0 2 Ohjelman lataaminen Voit ladata henkilöstö- ja koulutusrekisteriohjelman asennuspaketin EduSetup.exe sivustolta valitsemalla

Lisätiedot

Juricon Nettisivu Joomlan käyttöohjeet

Juricon Nettisivu Joomlan käyttöohjeet Juricon Nettisivu Joomlan käyttöohjeet Sisällysluettelo Julkaisujärjestelmä hallinta... 3 Joomla-järjestelmän ylävalikolla on seuraavia:... 3 Valikot... 4 Kategoriat ja artikkelit... 5 Lisäosat ja moduulien

Lisätiedot

Pedanet oppilaan ohje Aleksanteri Kenan koulu Eija Arvola

Pedanet oppilaan ohje Aleksanteri Kenan koulu Eija Arvola Pedanet oppilaan ohje Aleksanteri Kenan koulu Eija Arvola 26.8.2016 SISÄLLYSLUETTELO 1. Omat asetukset kuntoon (kaikkien tehtävä aluksi) sivut 3-5 2. Tärkeiden sivujen tilaaminen omiin linkkeihin sivut

Lisätiedot

Käyttäjätunnukset ja käyttöoikeudet

Käyttäjätunnukset ja käyttöoikeudet Käyttäjätunnukset ja käyttöoikeudet Puh: 02-2767 171 Fax: 02-2767 170 www.ecom.fi asiakaspalvelu@ecom.fi 1 Käyttäjätunnusten käyttö...3 1. Käyttäjätunnukset ja salasanat...3 1.1 Käyttäjätunnuksien teko...4

Lisätiedot

ArcGIS Pro -ohjelmiston käyttöönotto. Ohje /

ArcGIS Pro -ohjelmiston käyttöönotto. Ohje / ArcGIS Pro -ohjelmiston käyttöönotto Ohje / 12.7.2017 2 (14) Sisältö 1. ArcGIS Pro:n lataaminen, asennuspaketin purkaminen ja asentaminen... 3 ArcGIS Pro:n lataaminen My Esri -palvelusta... 3 Asennuspaketin

Lisätiedot

Tietokantojen hallinta

Tietokantojen hallinta Tietokantojen hallinta 1. Yleistä Ensimmäinen vaihe ennen Odoo käytön aloittamista, on varmuuskopioiden tekeminen. Se kannattaa tehdä riittävän usein. Kun Odoo toimii omalla koneella, on tietokantojen

Lisätiedot

Kangasniemen yrityshakemisto KÄYTTÖOHJE YRITTÄJÄLLE. KANGASNIEMEN KUNTA yrityshakemisto.kangasniemi.fi

Kangasniemen yrityshakemisto KÄYTTÖOHJE YRITTÄJÄLLE. KANGASNIEMEN KUNTA yrityshakemisto.kangasniemi.fi 2015 Kangasniemen yrityshakemisto KÄYTTÖOHJE YRITTÄJÄLLE KANGASNIEMEN KUNTA yrityshakemisto.kangasniemi.fi 1 Sisällysluettelo 1. Sivustolle rekisteröityminen... 2 2. Yrityksen lisääminen... 3 2.1. Yritystiedot...

Lisätiedot

Coolselector Asennusohje

Coolselector Asennusohje MAKING MODERN LIVING POSSIBLE Coolselector Asennusohje Täydellinen valinta on vain muutaman klikkauksen päässä www.danfoss.fi/kylma Yleiset vaatimukset Windows XP asennus Windows 7 asennus Asennuksen poisto

Lisätiedot
