ALUEIDENKÄYTÖN TIETOJÄRJESTELMÄT 2011: HARJOITUKSET OIVASSA

Transkriptio

1 ALUEIDENKÄYTÖN TIETOJÄRJESTELMÄT 2011: HARJOITUKSET OIVASSA SISÄLLYSLUETTELO Aloitus... 1 Harjoitus 1. Lahden seudun tarkastelu kartalla... 2 Harjoitus 2. Väestönkehitys, taajamaväestö ja asuinrakentaminen... 3 Harjoitus 3. Kaavoitus, suunnittelutarvealueet ja poikkeamispäätökset... 5 Harjoitus 4. Kaavoitus ja poikkeamiset kartalla... 6 Harjoitus 5. Taajama- ja hajarakentaminen... 7 Harjoitus 6. Taajamien ja asuinalueiden rakenne... 8 Harjoitus 7. Palveluiden saavutettavuus: kaupat ja koulut Harjoitus 8. Hyväksyttyjen yleiskaavojen pinta-alatilanne ja poikkeamispäätökset Harjoitus 9. Lahden asemakaavojen A-alueet Harjoitus 10. Työpaikat, asuinkunnassa työssäkäynti ja työmatkojen pituus Harjoitus 11. Lomarakentaminen Harjoitusten vastaukset Aloitus Harjoituksissa käytetään ympäristötiedon hallintajärjestelmä Hertan Alueidenkäyttö -osaa ja Karttapalvelua. Harjoitusten esimerkkialueena on Lahden seutu. Kirjaudutaan ympäristötiedon hallintajärjestelmä Oivaan/Herttaan Avataan selain, esim. Internet Explorer. Internetissä Oivaa/Herttaa käytetään osoitteessa: Rekisteröitymisen jälkeen saa tunnukset Oivaan sähköpostitse. Kirjaudutaan Oivaan > Ympäristötiedon hallintajärjestelmä Hertta. 1

2 Harjoitus 1. Lahden seudun tarkastelu kartalla Karttapalvelu Avataan selaimen vasemmasta valikosta Karttapalvelu > Karttojen katselu. Suurenna ikkuna oikeasta yläkulmasta koko ruudun kokoiseksi. Etsitään Päijät-Hämeen maakunta (Haku > Maakunta > 07 Päijät-Häme). Zoomataan kartalla Lahden seudulle. Yhdyskuntarakenne Lisätään karttanäkymään vuoden 2005 taajamat, taajamien asuinalueet, kylät, pienkylät ja hajaasutus: Karttanäkymä > Lisää aineisto karttanäkymään > Maankäyttö ja rakennettu ympäristö > Yhdyskunnat ja rakennuskanta > Yhdyskuntarakenne 2005, Kerrostaloalueet 2005, Pientaloalueet 2005, Harva pientaloasutus Taustakartaksi kannattaa valita GT-rasteri, harmaa: Lisää aineisto karttanäkymään > Taustakartat ja -kuvat. Nosta kuntarajat teemaluettelossa ylimmäksi ja muuta tarvittaessa teemojen kuvaustekniikkaa, esimerkiksi taajamarajat pelkäksi reunaviivaksi. Muista virkistää kartta, jotta muutokset tulevat näkyviin. Tarkastele Lahden seudun yhdyskuntarakennetta. a) Minkä kuntien alueelle Lahden keskustaajama ulottuu (käytä apuna kuntarajoja ja infotyökalua)? b) Miten kerrostaloalueet ovat sijoittuneet yhdyskuntarakenteessa? Maankäyttö Poistetaan äsken lisätyistä aineistoista muut paitsi taajamarajaus. Lisätään näkymään Corinemaankäyttöaineisto: Karttanäkymä > Lisää aineisto karttanäkymään > Maankäyttö ja rakennettu ympäristö > Maanpeite ja maankäyttö > CLC2000 maankäyttö/maanpeite 25 m (rasteriaineisto). Ennen hyväksymistä paina info-nappia ja etsi auenneelta sivulta kohta "Värien selitykset" ja klikkaa linkkiä. Kavenna selausikkuna sopivan kokoiseksi Karttapalveluikkunan viereen, jotta voit lukea niitä samanaikaisesti. Luokituksen saa näkyviin myös karttaikkunan info-työkalulla. Tarkastele, miten taajamarajaus noudattelee rakennettua aluetta. 2

3 Harjoitus 2. Väestönkehitys, taajamaväestö ja asuinrakentaminen Alueidenkäyttö Sulje karttapalveluikkuna. Siirry vasemmasta sivuvalikosta Alueidenkäyttö > Elinympäristön seurannan tietojärjestelmään: Valitse > Tulosten haku. Tyhjennä tarvittaessa aikaisemmat hakuehdot. Valitaan indikaattorit Indikaattori valitaan alasvetovalikon 'Nimi'-kohdasta. Hae Aihepiiriksi Väestö-teeman alta osateema Väestön muutos. Painamalla 'Hae'-painiketta saat listattua kaikki osateemaan liittyvät indikaattorit. Valitse 2a Vuotuinen väkiluvun absoluuttinen nettomuutos. Klikkaamalla alaspäin osoittavaa nuolta valittu indikaattori siirretään 'Valitut indikaattorit' laatikkoon. Hae vielä Asuminen-teemasta Uudet asunnot -osateema ja indikaattori 60a Vuoden aikana valmistuneiden asuntojen määrä sekä Maankäyttö ja yhdyskuntarakenne-teemasta Taajamaalueiden asutusrakenne-osateema ja indikaattori 106b Taajamissa asuvien osuus. Kun kaikki tarvittavat indikaattorit on siirretty 'Valitut indikaattorit' -laatikkoon, painetaan lopuksi 'Hyväksy'-painiketta. Valitaan alue Valitse 'Alue'-alasvetovalikosta 'Maakunta'. Valitse listalta Päijät-Häme. Valitaan aika Valitse 'Aika'-valikosta 'Vuosi'. Valitse vuodet Valitaan aluetaso, jolla tulokset esitetään Valitse 'Tulosten esitys' -alasvetovalikosta 'Aluetaso', jolloin saat näkyviin listan aluetasoista, joilla tulokset on mahdollista esittää. Valitse listalta vaihtoehto Kunnittain. Paina lopuksi 'Näytä tulokset' -painiketta, jolloin saat esille tulostaulukon. Tarkastellaan tulostaulukkoa Tarkastellaan tulostaulukkoa. Klikkaamalla indikaattorin nimeä 'Haetut tulokset' -sivulla pääsee katsomaan taustatietoja. Tarkastellaan tuloksia diagrammina 'Valitse toiminto' -valikosta valitaan 'Tulokset diagrammiin'. Diagrammiin valitaan Vuotuinen väkiluvun absoluuttinen nettomuutos, kaikki kunnat sekä vuosi Tarkastellaan diagrammia. a) Mitkä kunnat olivat väestöltään kasvavia vuonna 2009 (> 50 asukasta)? b) Mitkä kunnat olivat väestöltään väheneviä vuonna 2009 (> -50 asukasta)? 3

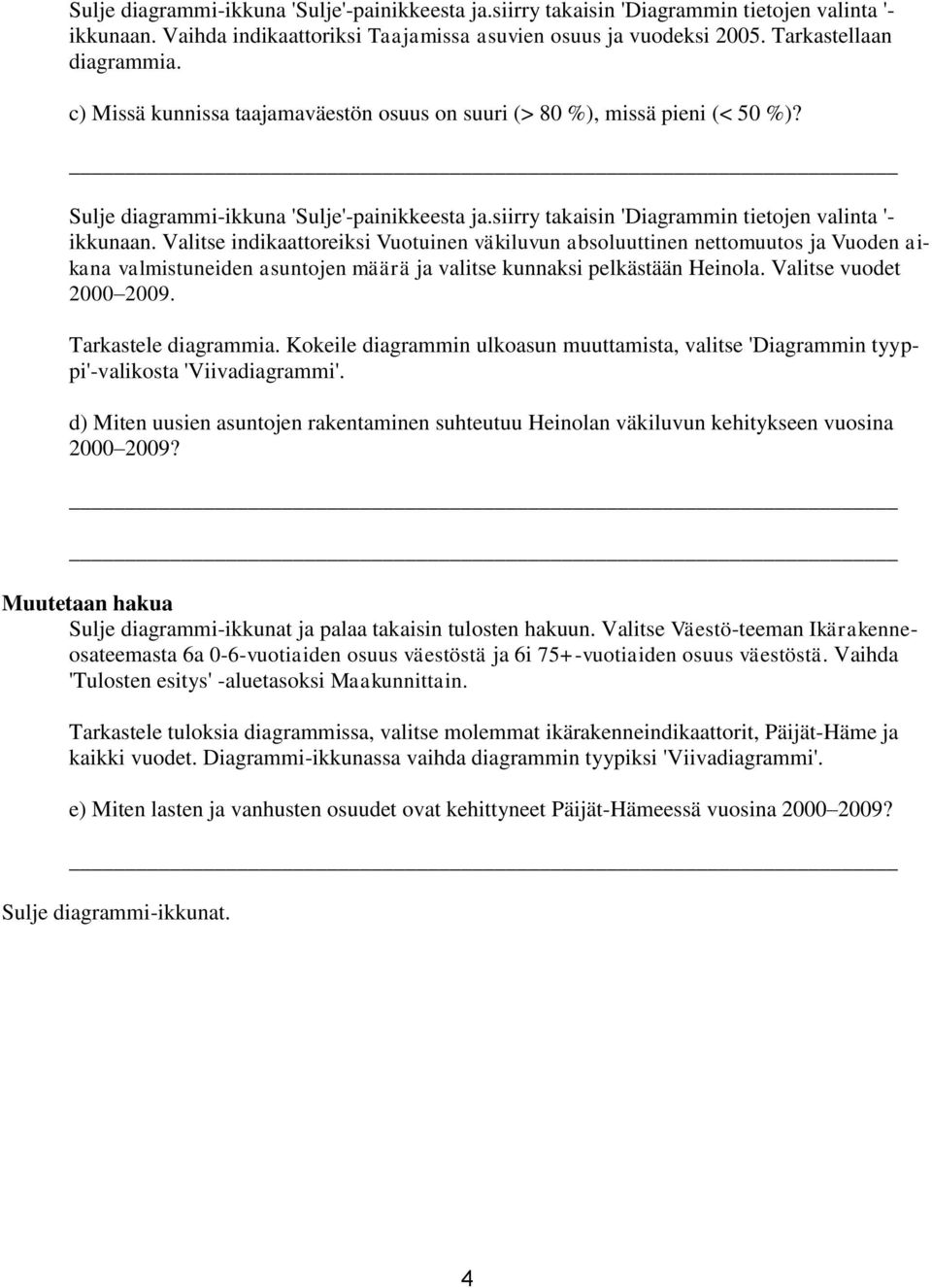

4 Sulje diagrammi-ikkuna 'Sulje'-painikkeesta ja.siirry takaisin 'Diagrammin tietojen valinta '- ikkunaan. Vaihda indikaattoriksi Taajamissa asuvien osuus ja vuodeksi Tarkastellaan diagrammia. c) Missä kunnissa taajamaväestön osuus on suuri (> 80 %), missä pieni (< 50 %)? Sulje diagrammi-ikkuna 'Sulje'-painikkeesta ja.siirry takaisin 'Diagrammin tietojen valinta '- ikkunaan. Valitse indikaattoreiksi Vuotuinen väkiluvun absoluuttinen nettomuutos ja Vuoden aikana valmistuneiden asuntojen määrä ja valitse kunnaksi pelkästään Heinola. Valitse vuodet Tarkastele diagrammia. Kokeile diagrammin ulkoasun muuttamista, valitse 'Diagrammin tyyppi'-valikosta 'Viivadiagrammi'. d) Miten uusien asuntojen rakentaminen suhteutuu Heinolan väkiluvun kehitykseen vuosina ? Muutetaan hakua Sulje diagrammi-ikkunat ja palaa takaisin tulosten hakuun. Valitse Väestö-teeman Ikärakenneosateemasta 6a 0-6-vuotiaiden osuus väestöstä ja 6i 75+-vuotiaiden osuus väestöstä. Vaihda 'Tulosten esitys' -aluetasoksi Maakunnittain. Tarkastele tuloksia diagrammissa, valitse molemmat ikärakenneindikaattorit, Päijät-Häme ja kaikki vuodet. Diagrammi-ikkunassa vaihda diagrammin tyypiksi 'Viivadiagrammi'. e) Miten lasten ja vanhusten osuudet ovat kehittyneet Päijät-Hämeessä vuosina ? Sulje diagrammi-ikkunat. 4

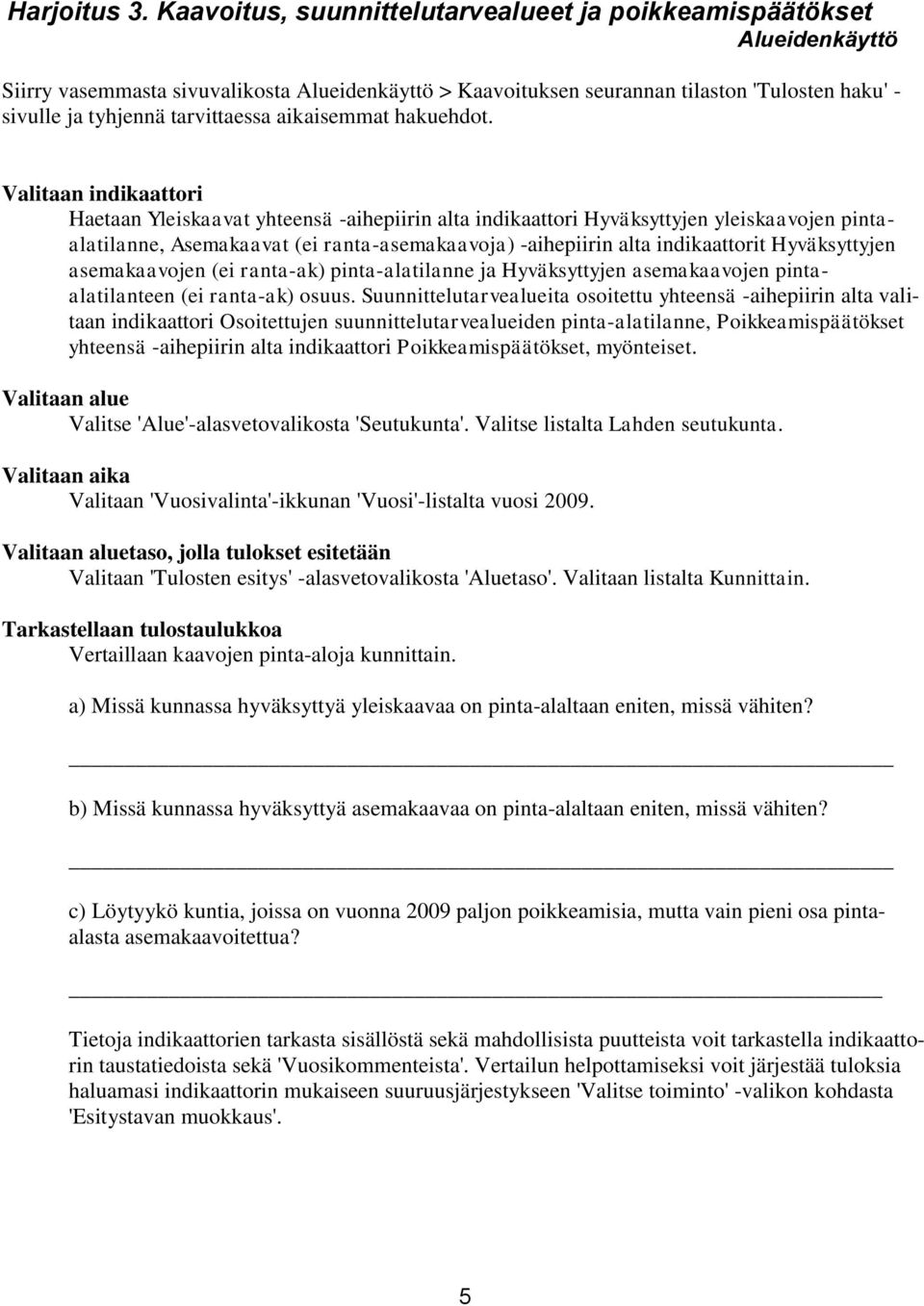

5 Harjoitus 3. Kaavoitus, suunnittelutarvealueet ja poikkeamispäätökset Alueidenkäyttö Siirry vasemmasta sivuvalikosta Alueidenkäyttö > Kaavoituksen seurannan tilaston 'Tulosten haku' - sivulle ja tyhjennä tarvittaessa aikaisemmat hakuehdot. Valitaan indikaattori Haetaan Yleiskaavat yhteensä -aihepiirin alta indikaattori Hyväksyttyjen yleiskaavojen pintaalatilanne, Asemakaavat (ei ranta-asemakaavoja) -aihepiirin alta indikaattorit Hyväksyttyjen asemakaavojen (ei ranta-ak) pinta-alatilanne ja Hyväksyttyjen asemakaavojen pintaalatilanteen (ei ranta-ak) osuus. Suunnittelutarvealueita osoitettu yhteensä -aihepiirin alta valitaan indikaattori Osoitettujen suunnittelutarvealueiden pinta-alatilanne, Poikkeamispäätökset yhteensä -aihepiirin alta indikaattori Poikkeamispäätökset, myönteiset. Valitaan alue Valitse 'Alue'-alasvetovalikosta 'Seutukunta'. Valitse listalta Lahden seutukunta. Valitaan aika Valitaan 'Vuosivalinta'-ikkunan 'Vuosi'-listalta vuosi Valitaan aluetaso, jolla tulokset esitetään Valitaan 'Tulosten esitys' -alasvetovalikosta 'Aluetaso'. Valitaan listalta Kunnittain. Tarkastellaan tulostaulukkoa Vertaillaan kaavojen pinta-aloja kunnittain. a) Missä kunnassa hyväksyttyä yleiskaavaa on pinta-alaltaan eniten, missä vähiten? b) Missä kunnassa hyväksyttyä asemakaavaa on pinta-alaltaan eniten, missä vähiten? c) Löytyykö kuntia, joissa on vuonna 2009 paljon poikkeamisia, mutta vain pieni osa pintaalasta asemakaavoitettua? Tietoja indikaattorien tarkasta sisällöstä sekä mahdollisista puutteista voit tarkastella indikaattorin taustatiedoista sekä 'Vuosikommenteista'. Vertailun helpottamiseksi voit järjestää tuloksia haluamasi indikaattorin mukaiseen suuruusjärjestykseen 'Valitse toiminto' -valikon kohdasta 'Esitystavan muokkaus'. 5

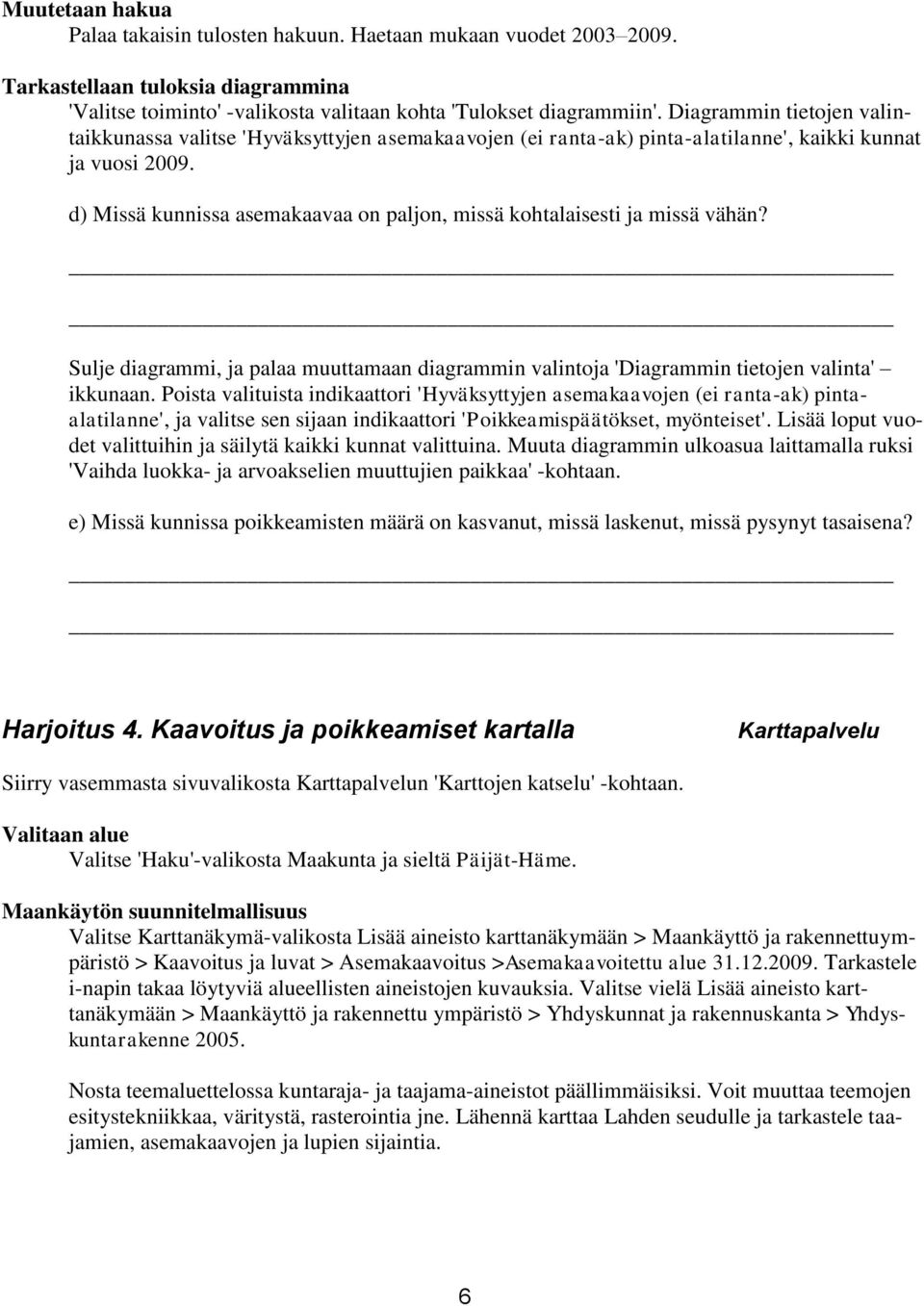

6 Muutetaan hakua Palaa takaisin tulosten hakuun. Haetaan mukaan vuodet Tarkastellaan tuloksia diagrammina 'Valitse toiminto' -valikosta valitaan kohta 'Tulokset diagrammiin'. Diagrammin tietojen valintaikkunassa valitse 'Hyväksyttyjen asemakaavojen (ei ranta-ak) pinta-alatilanne', kaikki kunnat ja vuosi d) Missä kunnissa asemakaavaa on paljon, missä kohtalaisesti ja missä vähän? Sulje diagrammi, ja palaa muuttamaan diagrammin valintoja 'Diagrammin tietojen valinta' ikkunaan. Poista valituista indikaattori 'Hyväksyttyjen asemakaavojen (ei ranta-ak) pintaalatilanne', ja valitse sen sijaan indikaattori 'Poikkeamispäätökset, myönteiset'. Lisää loput vuodet valittuihin ja säilytä kaikki kunnat valittuina. Muuta diagrammin ulkoasua laittamalla ruksi 'Vaihda luokka- ja arvoakselien muuttujien paikkaa' -kohtaan. e) Missä kunnissa poikkeamisten määrä on kasvanut, missä laskenut, missä pysynyt tasaisena? Harjoitus 4. Kaavoitus ja poikkeamiset kartalla Karttapalvelu Siirry vasemmasta sivuvalikosta Karttapalvelun 'Karttojen katselu' -kohtaan. Valitaan alue Valitse 'Haku'-valikosta Maakunta ja sieltä Päijät-Häme. Maankäytön suunnitelmallisuus Valitse Karttanäkymä-valikosta Lisää aineisto karttanäkymään > Maankäyttö ja rakennettuympäristö > Kaavoitus ja luvat > Asemakaavoitus >Asemakaavoitettu alue Tarkastele i-napin takaa löytyviä alueellisten aineistojen kuvauksia. Valitse vielä Lisää aineisto karttanäkymään > Maankäyttö ja rakennettu ympäristö > Yhdyskunnat ja rakennuskanta > Yhdyskuntarakenne Nosta teemaluettelossa kuntaraja- ja taajama-aineistot päällimmäisiksi. Voit muuttaa teemojen esitystekniikkaa, väritystä, rasterointia jne. Lähennä karttaa Lahden seudulle ja tarkastele taajamien, asemakaavojen ja lupien sijaintia. 6

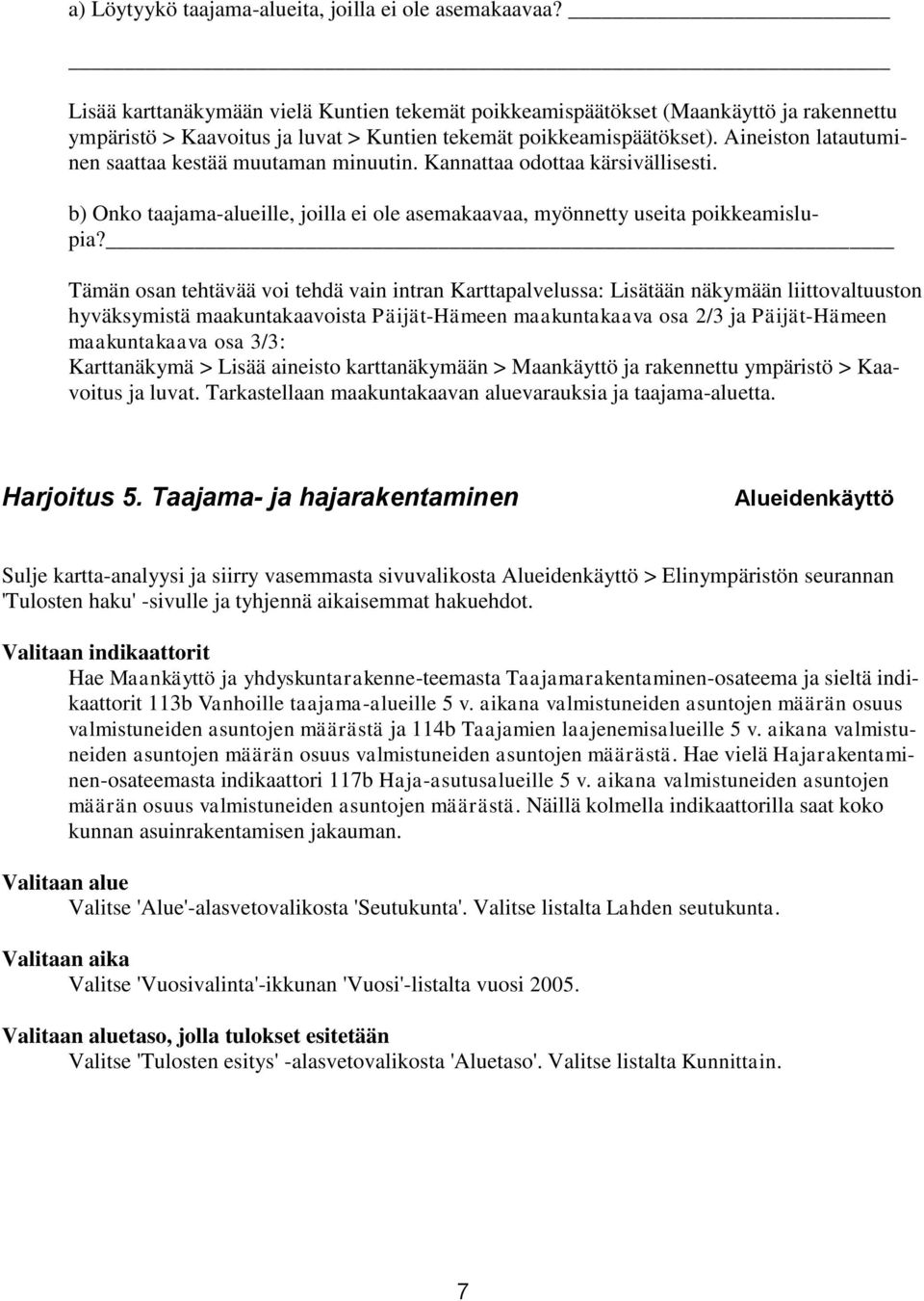

7 a) Löytyykö taajama-alueita, joilla ei ole asemakaavaa? Lisää karttanäkymään vielä Kuntien tekemät poikkeamispäätökset (Maankäyttö ja rakennettu ympäristö > Kaavoitus ja luvat > Kuntien tekemät poikkeamispäätökset). Aineiston latautuminen saattaa kestää muutaman minuutin. Kannattaa odottaa kärsivällisesti. b) Onko taajama-alueille, joilla ei ole asemakaavaa, myönnetty useita poikkeamislupia? Tämän osan tehtävää voi tehdä vain intran Karttapalvelussa: Lisätään näkymään liittovaltuuston hyväksymistä maakuntakaavoista Päijät-Hämeen maakuntakaava osa 2/3 ja Päijät-Hämeen maakuntakaava osa 3/3: Karttanäkymä > Lisää aineisto karttanäkymään > Maankäyttö ja rakennettu ympäristö > Kaavoitus ja luvat. Tarkastellaan maakuntakaavan aluevarauksia ja taajama-aluetta. Harjoitus 5. Taajama- ja hajarakentaminen Alueidenkäyttö Sulje kartta-analyysi ja siirry vasemmasta sivuvalikosta Alueidenkäyttö > Elinympäristön seurannan 'Tulosten haku' -sivulle ja tyhjennä aikaisemmat hakuehdot. Valitaan indikaattorit Hae Maankäyttö ja yhdyskuntarakenne-teemasta Taajamarakentaminen-osateema ja sieltä indikaattorit 113b Vanhoille taajama-alueille 5 v. aikana valmistuneiden asuntojen määrän osuus valmistuneiden asuntojen määrästä ja 114b Taajamien laajenemisalueille 5 v. aikana valmistuneiden asuntojen määrän osuus valmistuneiden asuntojen määrästä. Hae vielä Hajarakentaminen-osateemasta indikaattori 117b Haja-asutusalueille 5 v. aikana valmistuneiden asuntojen määrän osuus valmistuneiden asuntojen määrästä. Näillä kolmella indikaattorilla saat koko kunnan asuinrakentamisen jakauman. Valitaan alue Valitse 'Alue'-alasvetovalikosta 'Seutukunta'. Valitse listalta Lahden seutukunta. Valitaan aika Valitse 'Vuosivalinta'-ikkunan 'Vuosi'-listalta vuosi Valitaan aluetaso, jolla tulokset esitetään Valitse 'Tulosten esitys' -alasvetovalikosta 'Aluetaso'. Valitse listalta Kunnittain. 7

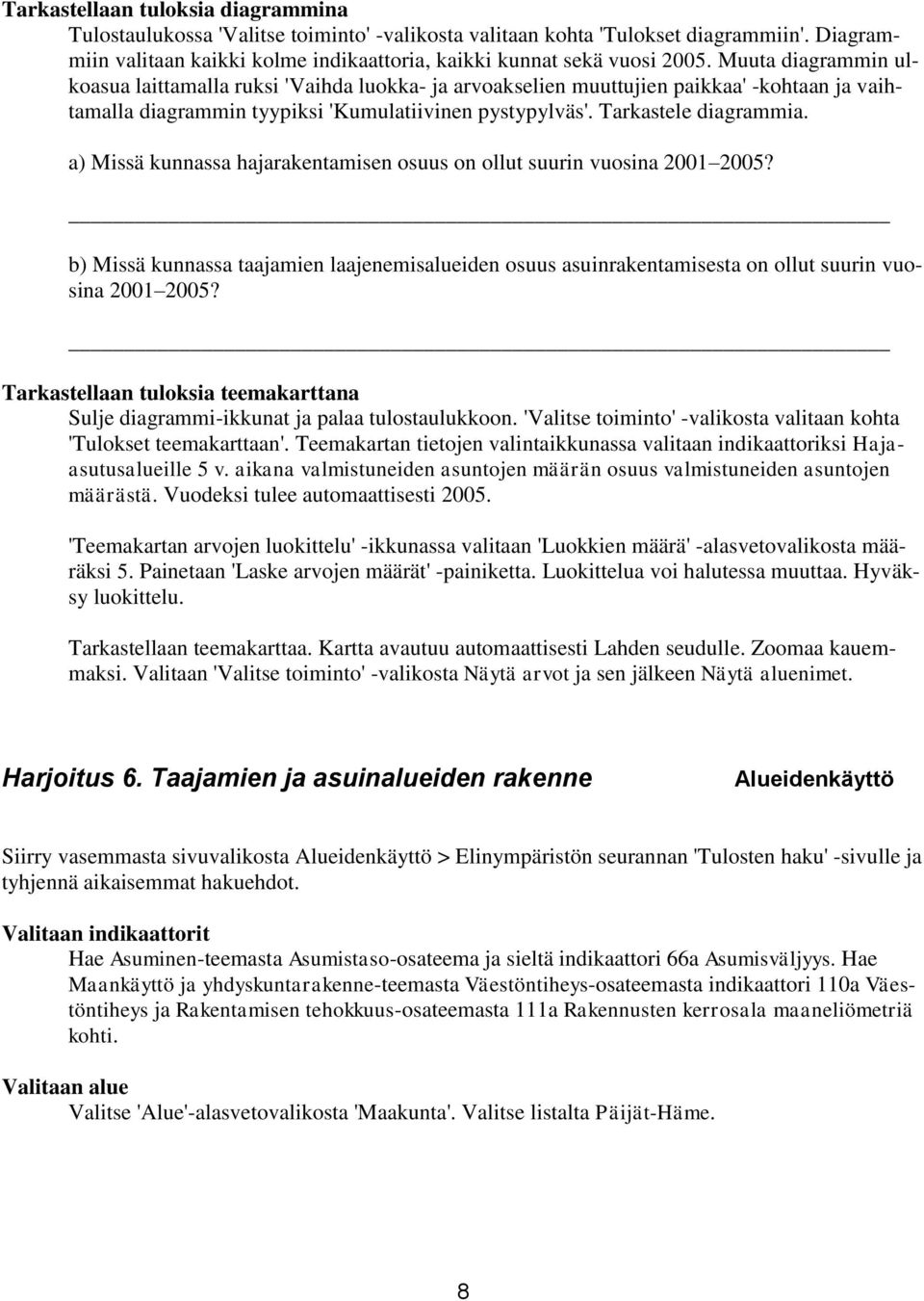

8 Tarkastellaan tuloksia diagrammina Tulostaulukossa 'Valitse toiminto' -valikosta valitaan kohta 'Tulokset diagrammiin'. Diagrammiin valitaan kaikki kolme indikaattoria, kaikki kunnat sekä vuosi Muuta diagrammin ulkoasua laittamalla ruksi 'Vaihda luokka- ja arvoakselien muuttujien paikkaa' -kohtaan ja vaihtamalla diagrammin tyypiksi 'Kumulatiivinen pystypylväs'. Tarkastele diagrammia. a) Missä kunnassa hajarakentamisen osuus on ollut suurin vuosina ? b) Missä kunnassa taajamien laajenemisalueiden osuus asuinrakentamisesta on ollut suurin vuosina ? Tarkastellaan tuloksia teemakarttana Sulje diagrammi-ikkunat ja palaa tulostaulukkoon. 'Valitse toiminto' -valikosta valitaan kohta 'Tulokset teemakarttaan'. Teemakartan tietojen valintaikkunassa valitaan indikaattoriksi Hajaasutusalueille 5 v. aikana valmistuneiden asuntojen määrän osuus valmistuneiden asuntojen määrästä. Vuodeksi tulee automaattisesti 'Teemakartan arvojen luokittelu' -ikkunassa valitaan 'Luokkien määrä' -alasvetovalikosta määräksi 5. Painetaan 'Laske arvojen määrät' -painiketta. Luokittelua voi halutessa muuttaa. Hyväksy luokittelu. Tarkastellaan teemakarttaa. Kartta avautuu automaattisesti Lahden seudulle. Zoomaa kauemmaksi. Valitaan 'Valitse toiminto' -valikosta Näytä arvot ja sen jälkeen Näytä aluenimet. Harjoitus 6. Taajamien ja asuinalueiden rakenne Alueidenkäyttö Siirry vasemmasta sivuvalikosta Alueidenkäyttö > Elinympäristön seurannan 'Tulosten haku' -sivulle ja tyhjennä aikaisemmat hakuehdot. Valitaan indikaattorit Hae Asuminen-teemasta Asumistaso-osateema ja sieltä indikaattori 66a Asumisväljyys. Hae Maankäyttö ja yhdyskuntarakenne-teemasta Väestöntiheys-osateemasta indikaattori 110a Väestöntiheys ja Rakentamisen tehokkuus-osateemasta 111a Rakennusten kerrosala maaneliömetriä kohti. Valitaan alue Valitse 'Alue'-alasvetovalikosta 'Maakunta'. Valitse listalta Päijät-Häme. 8

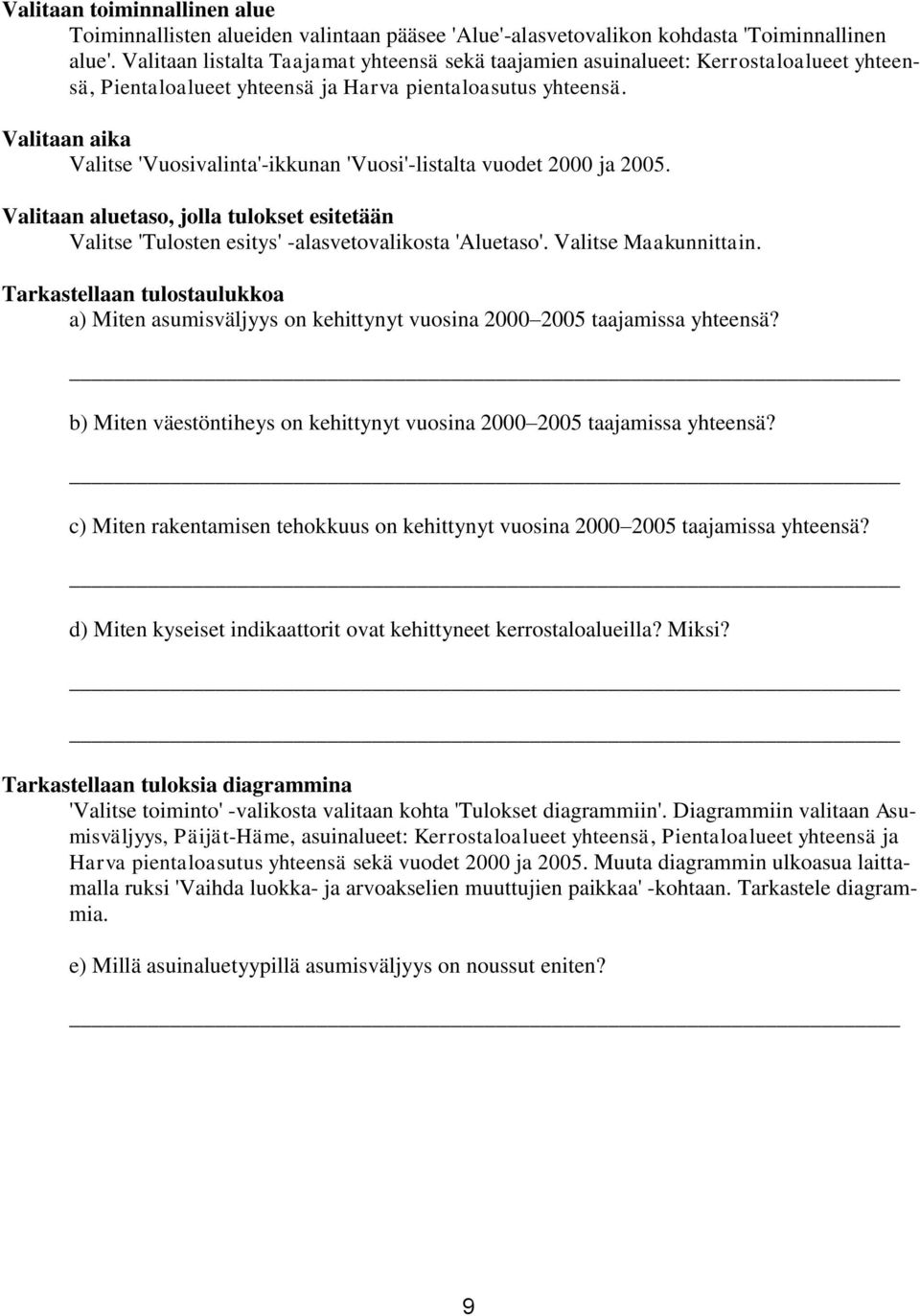

9 Valitaan toiminnallinen alue Toiminnallisten alueiden valintaan pääsee 'Alue'-alasvetovalikon kohdasta 'Toiminnallinen alue'. Valitaan listalta Taajamat yhteensä sekä taajamien asuinalueet: Kerrostaloalueet yhteensä, Pientaloalueet yhteensä ja Harva pientaloasutus yhteensä. Valitaan aika Valitse 'Vuosivalinta'-ikkunan 'Vuosi'-listalta vuodet 2000 ja Valitaan aluetaso, jolla tulokset esitetään Valitse 'Tulosten esitys' -alasvetovalikosta 'Aluetaso'. Valitse Maakunnittain. Tarkastellaan tulostaulukkoa a) Miten asumisväljyys on kehittynyt vuosina taajamissa yhteensä? b) Miten väestöntiheys on kehittynyt vuosina taajamissa yhteensä? c) Miten rakentamisen tehokkuus on kehittynyt vuosina taajamissa yhteensä? d) Miten kyseiset indikaattorit ovat kehittyneet kerrostaloalueilla? Miksi? Tarkastellaan tuloksia diagrammina 'Valitse toiminto' -valikosta valitaan kohta 'Tulokset diagrammiin'. Diagrammiin valitaan Asumisväljyys, Päijät-Häme, asuinalueet: Kerrostaloalueet yhteensä, Pientaloalueet yhteensä ja Harva pientaloasutus yhteensä sekä vuodet 2000 ja Muuta diagrammin ulkoasua laittamalla ruksi 'Vaihda luokka- ja arvoakselien muuttujien paikkaa' -kohtaan. Tarkastele diagrammia. e) Millä asuinaluetyypillä asumisväljyys on noussut eniten? 9

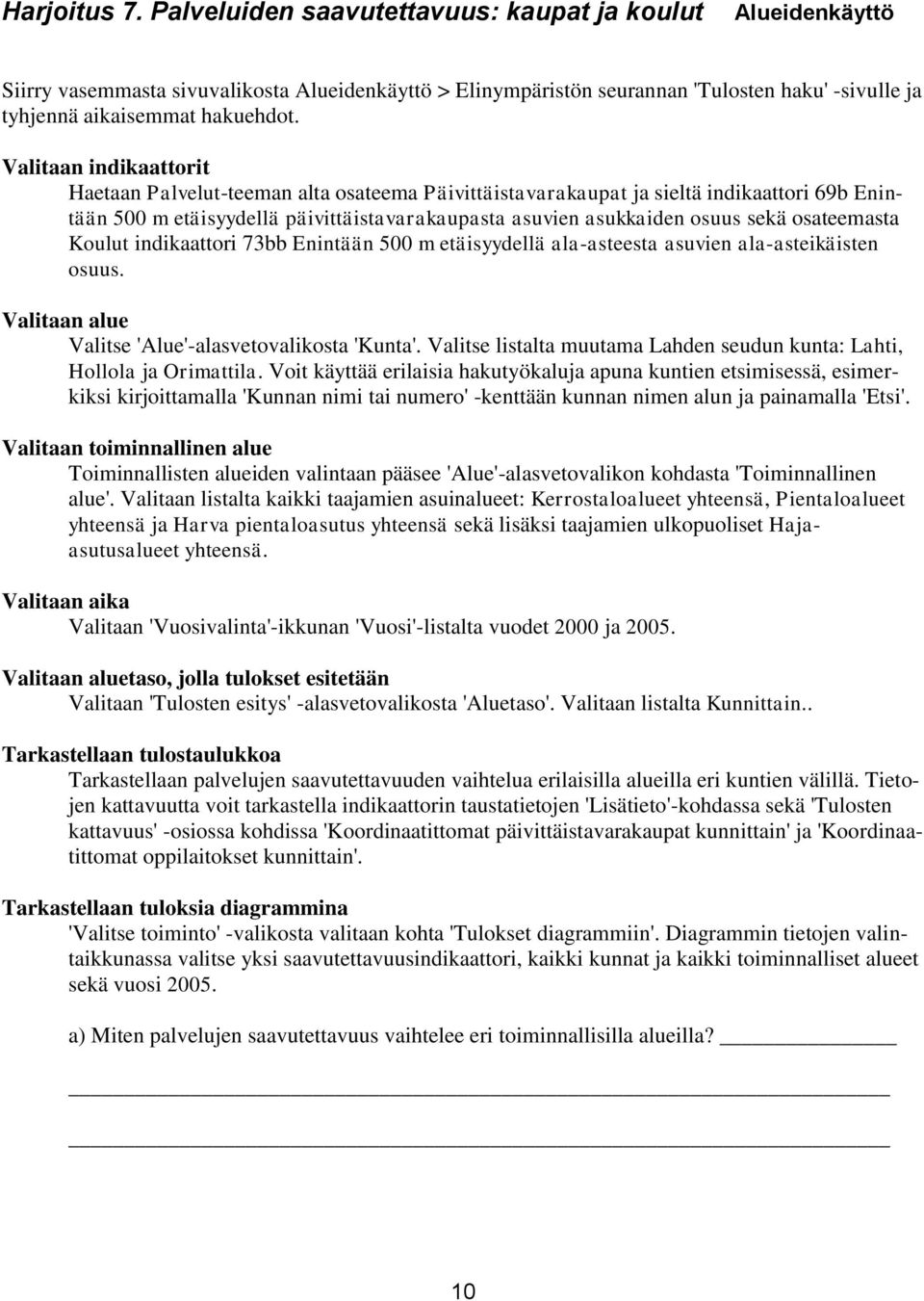

10 Harjoitus 7. Palveluiden saavutettavuus: kaupat ja koulut Alueidenkäyttö Siirry vasemmasta sivuvalikosta Alueidenkäyttö > Elinympäristön seurannan 'Tulosten haku' -sivulle ja tyhjennä aikaisemmat hakuehdot. Valitaan indikaattorit Haetaan Palvelut-teeman alta osateema Päivittäistavarakaupat ja sieltä indikaattori 69b Enintään 500 m etäisyydellä päivittäistavarakaupasta asuvien asukkaiden osuus sekä osateemasta Koulut indikaattori 73bb Enintään 500 m etäisyydellä ala-asteesta asuvien ala-asteikäisten osuus. Valitaan alue Valitse 'Alue'-alasvetovalikosta 'Kunta'. Valitse listalta muutama Lahden seudun kunta: Lahti, Hollola ja Orimattila. Voit käyttää erilaisia hakutyökaluja apuna kuntien etsimisessä, esimerkiksi kirjoittamalla 'Kunnan nimi tai numero' -kenttään kunnan nimen alun ja painamalla 'Etsi'. Valitaan toiminnallinen alue Toiminnallisten alueiden valintaan pääsee 'Alue'-alasvetovalikon kohdasta 'Toiminnallinen alue'. Valitaan listalta kaikki taajamien asuinalueet: Kerrostaloalueet yhteensä, Pientaloalueet yhteensä ja Harva pientaloasutus yhteensä sekä lisäksi taajamien ulkopuoliset Hajaasutusalueet yhteensä. Valitaan aika Valitaan 'Vuosivalinta'-ikkunan 'Vuosi'-listalta vuodet 2000 ja Valitaan aluetaso, jolla tulokset esitetään Valitaan 'Tulosten esitys' -alasvetovalikosta 'Aluetaso'. Valitaan listalta Kunnittain.. Tarkastellaan tulostaulukkoa Tarkastellaan palvelujen saavutettavuuden vaihtelua erilaisilla alueilla eri kuntien välillä. Tietojen kattavuutta voit tarkastella indikaattorin taustatietojen 'Lisätieto'-kohdassa sekä 'Tulosten kattavuus' -osiossa kohdissa 'Koordinaatittomat päivittäistavarakaupat kunnittain' ja 'Koordinaatittomat oppilaitokset kunnittain'. Tarkastellaan tuloksia diagrammina 'Valitse toiminto' -valikosta valitaan kohta 'Tulokset diagrammiin'. Diagrammin tietojen valintaikkunassa valitse yksi saavutettavuusindikaattori, kaikki kunnat ja kaikki toiminnalliset alueet sekä vuosi a) Miten palvelujen saavutettavuus vaihtelee eri toiminnallisilla alueilla? 10

11 Vaihda diagrammin valintoja. Valitse pelkkä Lahti, kaikki toiminnalliset alueet ja molemmat vuodet 2000 ja Tarkastele erikseen kauppoja ja kouluja. b) Miten kauppojen ja koulujen saavutettavuus on kehittynyt Lahden eri alueilla ? Muutetaan hakua Sulje diagrammi-ikkunat ja palaa takaisin tulosten hakuun. Valitse 'Alue'-alasvetovalikosta 'Maakunta', valitse listalta Päijät-Häme. Tällöin aiemman kuntavalinnat poistuvat. Palaa toiminnallisten alueiden hakuun joko 'Alue'-alasvetovalikosta tai valittujen hakuehtojen 'Toiminnallinen alue' linkistä. Poista aiemmin valitut toiminnalliset alueet ja valitse sen sijaan kaikki taajamakokoluokat: asukkaan taajamat Yli asukkaan taajamat. Vaihda vielä 'Tulosten esitys' aluetasoksi 'Maakunnittain'. Tarkastele diagrammissa molempia saavutettavuusindikaattoreita Päijät-Hämeen eri kokoisissa taajamissa vuonna c) Miten kauppojen ja koulujen saavutettavuus vaihtelee erikokoisissa taajamissa? Harjoitus 8. Hyväksyttyjen yleiskaavojen pinta-alatilanne ja poikkeamispäätökset Alueidenkäyttö Siirry vasemmasta sivuvalikosta Alueidenkäyttö > Kaavoituksen seurannan tilaston 'Tulosten haku' - sivulle ja tyhjennä tarvittaessa aikaisemmat hakuehdot. Valitaan indikaattori Valitse aihepiiriksi 'Yleiskaavat yhteensä' ja ajalliseksi vaiheeksi 'kokonaistilanne'. Valitse näin löytyvistä indikaattoreista 'Hyväksyttyjen yleiskaavojen lukumäärätilanne' ja 'Hyväksyttyjen yleiskaavojen pinta-alatilanne' Valitaan alue Valitse 'Alue'-alasvetovalikosta 'Maakunta'. Valitse listalta Päijät-Häme. Valitaan aika Valitaan 'Vuosivalinta'-ikkunan 'Vuosi'-listalta vuosi Valitaan aluetaso, jolla tulokset esitetään Valitaan 'Tulosten esitys' -alasvetovalikosta 'Aluetaso'. Valitaan listalta Kunnittain. 11

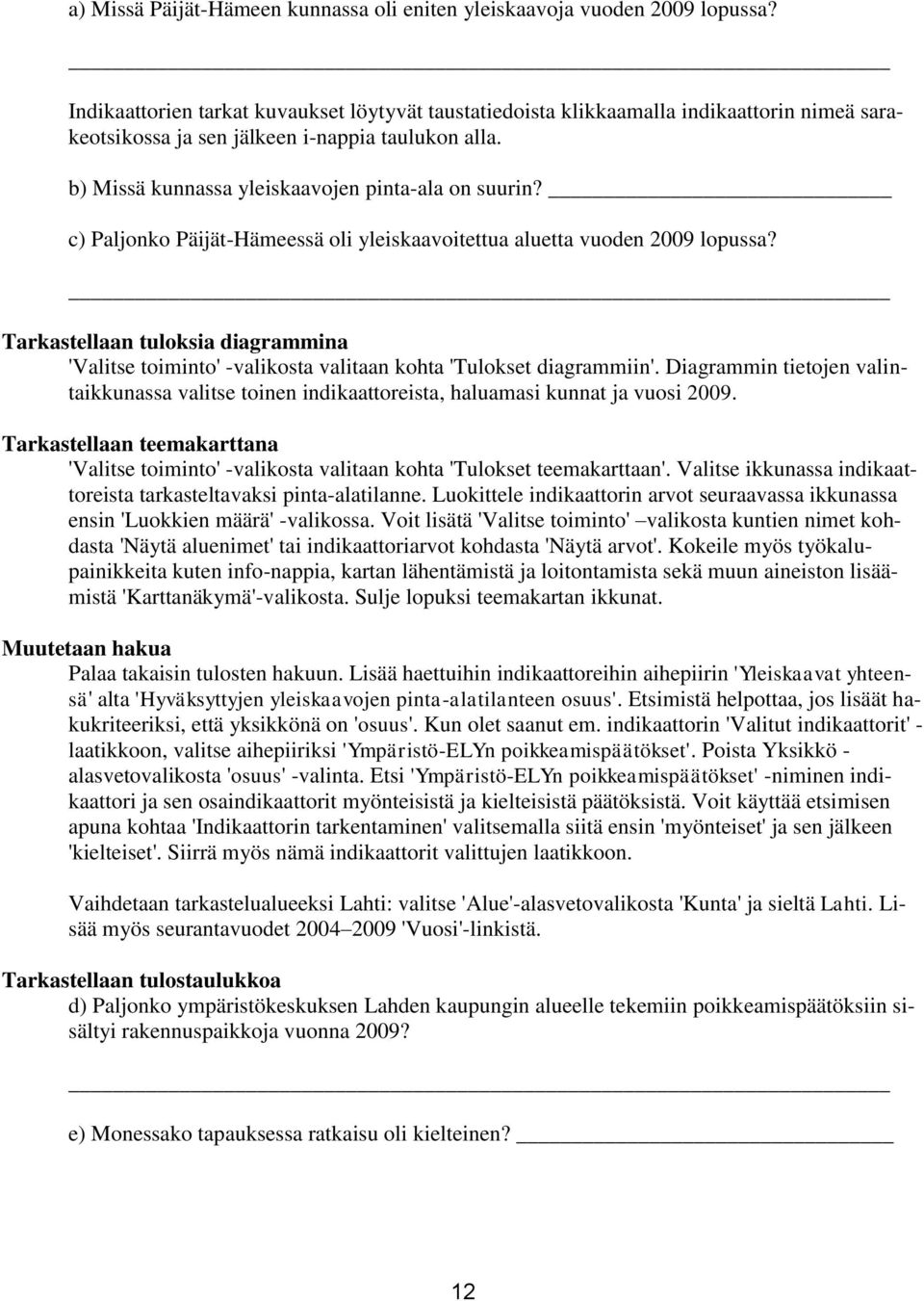

12 a) Missä Päijät-Hämeen kunnassa oli eniten yleiskaavoja vuoden 2009 lopussa? Indikaattorien tarkat kuvaukset löytyvät taustatiedoista klikkaamalla indikaattorin nimeä sarakeotsikossa ja sen jälkeen i-nappia taulukon alla. b) Missä kunnassa yleiskaavojen pinta-ala on suurin? c) Paljonko Päijät-Hämeessä oli yleiskaavoitettua aluetta vuoden 2009 lopussa? Tarkastellaan tuloksia diagrammina 'Valitse toiminto' -valikosta valitaan kohta 'Tulokset diagrammiin'. Diagrammin tietojen valintaikkunassa valitse toinen indikaattoreista, haluamasi kunnat ja vuosi Tarkastellaan teemakarttana 'Valitse toiminto' -valikosta valitaan kohta 'Tulokset teemakarttaan'. Valitse ikkunassa indikaattoreista tarkasteltavaksi pinta-alatilanne. Luokittele indikaattorin arvot seuraavassa ikkunassa ensin 'Luokkien määrä' -valikossa. Voit lisätä 'Valitse toiminto' valikosta kuntien nimet kohdasta 'Näytä aluenimet' tai indikaattoriarvot kohdasta 'Näytä arvot'. Kokeile myös työkalupainikkeita kuten info-nappia, kartan lähentämistä ja loitontamista sekä muun aineiston lisäämistä 'Karttanäkymä'-valikosta. Sulje lopuksi teemakartan ikkunat. Muutetaan hakua Palaa takaisin tulosten hakuun. Lisää haettuihin indikaattoreihin aihepiirin 'Yleiskaavat yhteensä' alta 'Hyväksyttyjen yleiskaavojen pinta-alatilanteen osuus'. Etsimistä helpottaa, jos lisäät hakukriteeriksi, että yksikkönä on 'osuus'. Kun olet saanut em. indikaattorin 'Valitut indikaattorit' - laatikkoon, valitse aihepiiriksi 'Ympäristö-ELYn poikkeamispäätökset'. Poista Yksikkö - alasvetovalikosta 'osuus' -valinta. Etsi 'Ympäristö-ELYn poikkeamispäätökset' -niminen indikaattori ja sen osaindikaattorit myönteisistä ja kielteisistä päätöksistä. Voit käyttää etsimisen apuna kohtaa 'Indikaattorin tarkentaminen' valitsemalla siitä ensin 'myönteiset' ja sen jälkeen 'kielteiset'. Siirrä myös nämä indikaattorit valittujen laatikkoon. Vaihdetaan tarkastelualueeksi Lahti: valitse 'Alue'-alasvetovalikosta 'Kunta' ja sieltä Lahti. Lisää myös seurantavuodet 'Vuosi'-linkistä. Tarkastellaan tulostaulukkoa d) Paljonko ympäristökeskuksen Lahden kaupungin alueelle tekemiin poikkeamispäätöksiin sisältyi rakennuspaikkoja vuonna 2009? e) Monessako tapauksessa ratkaisu oli kielteinen? 12

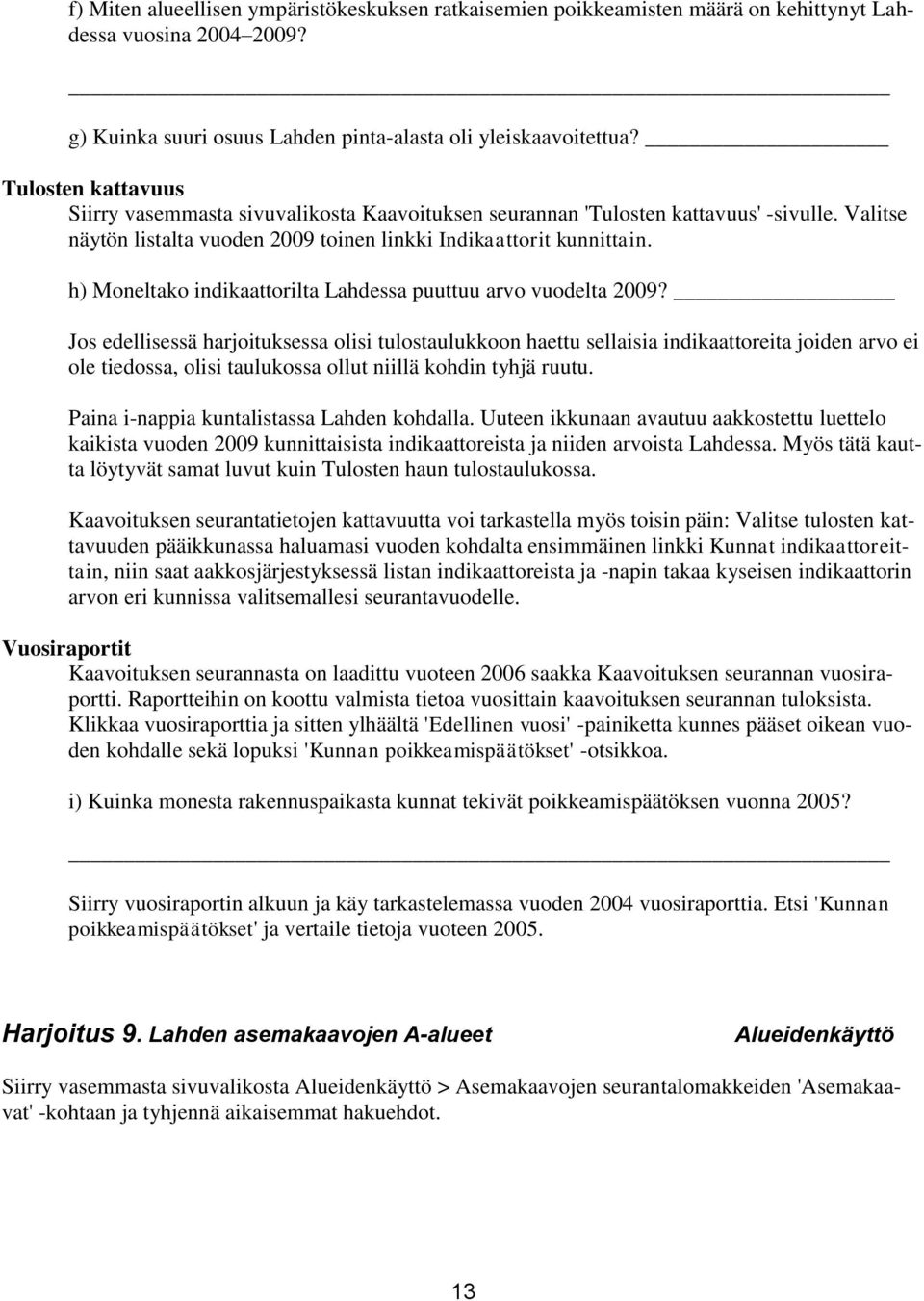

13 f) Miten alueellisen ympäristökeskuksen ratkaisemien poikkeamisten määrä on kehittynyt Lahdessa vuosina ? g) Kuinka suuri osuus Lahden pinta-alasta oli yleiskaavoitettua? Tulosten kattavuus Siirry vasemmasta sivuvalikosta Kaavoituksen seurannan 'Tulosten kattavuus' -sivulle. Valitse näytön listalta vuoden 2009 toinen linkki Indikaattorit kunnittain. h) Moneltako indikaattorilta Lahdessa puuttuu arvo vuodelta 2009? Jos edellisessä harjoituksessa olisi tulostaulukkoon haettu sellaisia indikaattoreita joiden arvo ei ole tiedossa, olisi taulukossa ollut niillä kohdin tyhjä ruutu. Paina i-nappia kuntalistassa Lahden kohdalla. Uuteen ikkunaan avautuu aakkostettu luettelo kaikista vuoden 2009 kunnittaisista indikaattoreista ja niiden arvoista Lahdessa. Myös tätä kautta löytyvät samat luvut kuin Tulosten haun tulostaulukossa. Kaavoituksen seurantatietojen kattavuutta voi tarkastella myös toisin päin: Valitse tulosten kattavuuden pääikkunassa haluamasi vuoden kohdalta ensimmäinen linkki Kunnat indikaattoreittain, niin saat aakkosjärjestyksessä listan indikaattoreista ja -napin takaa kyseisen indikaattorin arvon eri kunnissa valitsemallesi seurantavuodelle. Vuosiraportit Kaavoituksen seurannasta on laadittu vuoteen 2006 saakka Kaavoituksen seurannan vuosiraportti. Raportteihin on koottu valmista tietoa vuosittain kaavoituksen seurannan tuloksista. Klikkaa vuosiraporttia ja sitten ylhäältä 'Edellinen vuosi' -painiketta kunnes pääset oikean vuoden kohdalle sekä lopuksi 'Kunnan poikkeamispäätökset' -otsikkoa. i) Kuinka monesta rakennuspaikasta kunnat tekivät poikkeamispäätöksen vuonna 2005? Siirry vuosiraportin alkuun ja käy tarkastelemassa vuoden 2004 vuosiraporttia. Etsi 'Kunnan poikkeamispäätökset' ja vertaile tietoja vuoteen Harjoitus 9. Lahden asemakaavojen A-alueet Alueidenkäyttö Siirry vasemmasta sivuvalikosta Alueidenkäyttö > Asemakaavojen seurantalomakkeiden 'Asemakaavat' -kohtaan ja tyhjennä aikaisemmat hakuehdot. 13

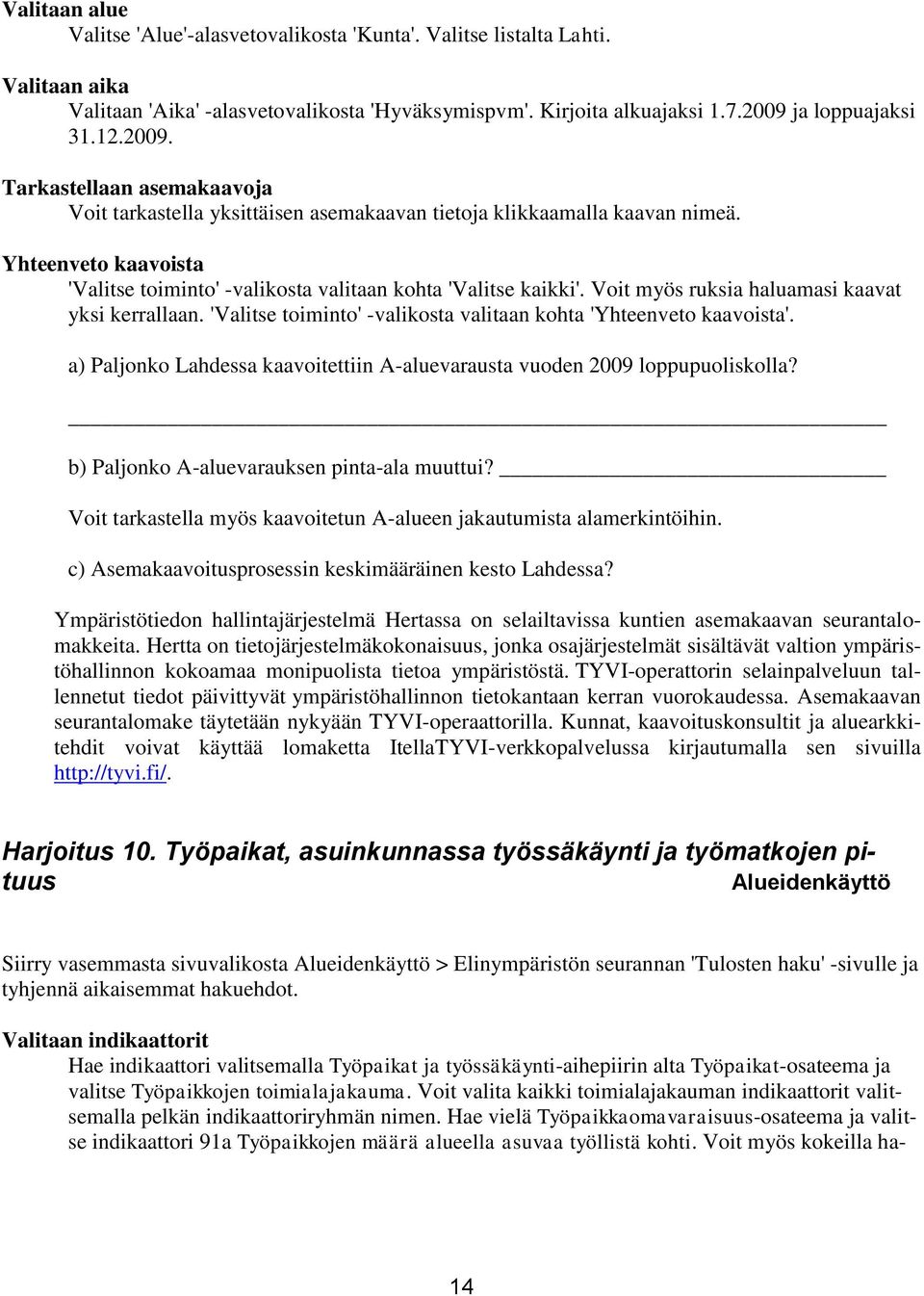

14 Valitaan alue Valitse 'Alue'-alasvetovalikosta 'Kunta'. Valitse listalta Lahti. Valitaan aika Valitaan 'Aika' -alasvetovalikosta 'Hyväksymispvm'. Kirjoita alkuajaksi ja loppuajaksi Tarkastellaan asemakaavoja Voit tarkastella yksittäisen asemakaavan tietoja klikkaamalla kaavan nimeä. Yhteenveto kaavoista 'Valitse toiminto' -valikosta valitaan kohta 'Valitse kaikki'. Voit myös ruksia haluamasi kaavat yksi kerrallaan. 'Valitse toiminto' -valikosta valitaan kohta 'Yhteenveto kaavoista'. a) Paljonko Lahdessa kaavoitettiin A-aluevarausta vuoden 2009 loppupuoliskolla? b) Paljonko A-aluevarauksen pinta-ala muuttui? Voit tarkastella myös kaavoitetun A-alueen jakautumista alamerkintöihin. c) Asemakaavoitusprosessin keskimääräinen kesto Lahdessa? Ympäristötiedon hallintajärjestelmä Hertassa on selailtavissa kuntien asemakaavan seurantalomakkeita. Hertta on tietojärjestelmäkokonaisuus, jonka osajärjestelmät sisältävät valtion ympäristöhallinnon kokoamaa monipuolista tietoa ympäristöstä. TYVI-operattorin selainpalveluun tallennetut tiedot päivittyvät ympäristöhallinnon tietokantaan kerran vuorokaudessa. Asemakaavan seurantalomake täytetään nykyään TYVI-operaattorilla. Kunnat, kaavoituskonsultit ja aluearkkitehdit voivat käyttää lomaketta ItellaTYVI-verkkopalvelussa kirjautumalla sen sivuilla Harjoitus 10. Työpaikat, asuinkunnassa työssäkäynti ja työmatkojen pituus Alueidenkäyttö Siirry vasemmasta sivuvalikosta Alueidenkäyttö > Elinympäristön seurannan 'Tulosten haku' -sivulle ja tyhjennä aikaisemmat hakuehdot. Valitaan indikaattorit Hae indikaattori valitsemalla Työpaikat ja työssäkäynti-aihepiirin alta Työpaikat-osateema ja valitse Työpaikkojen toimialajakauma. Voit valita kaikki toimialajakauman indikaattorit valitsemalla pelkän indikaattoriryhmän nimen. Hae vielä Työpaikkaomavaraisuus-osateema ja valitse indikaattori 91a Työpaikkojen määrä alueella asuvaa työllistä kohti. Voit myös kokeilla ha- 14

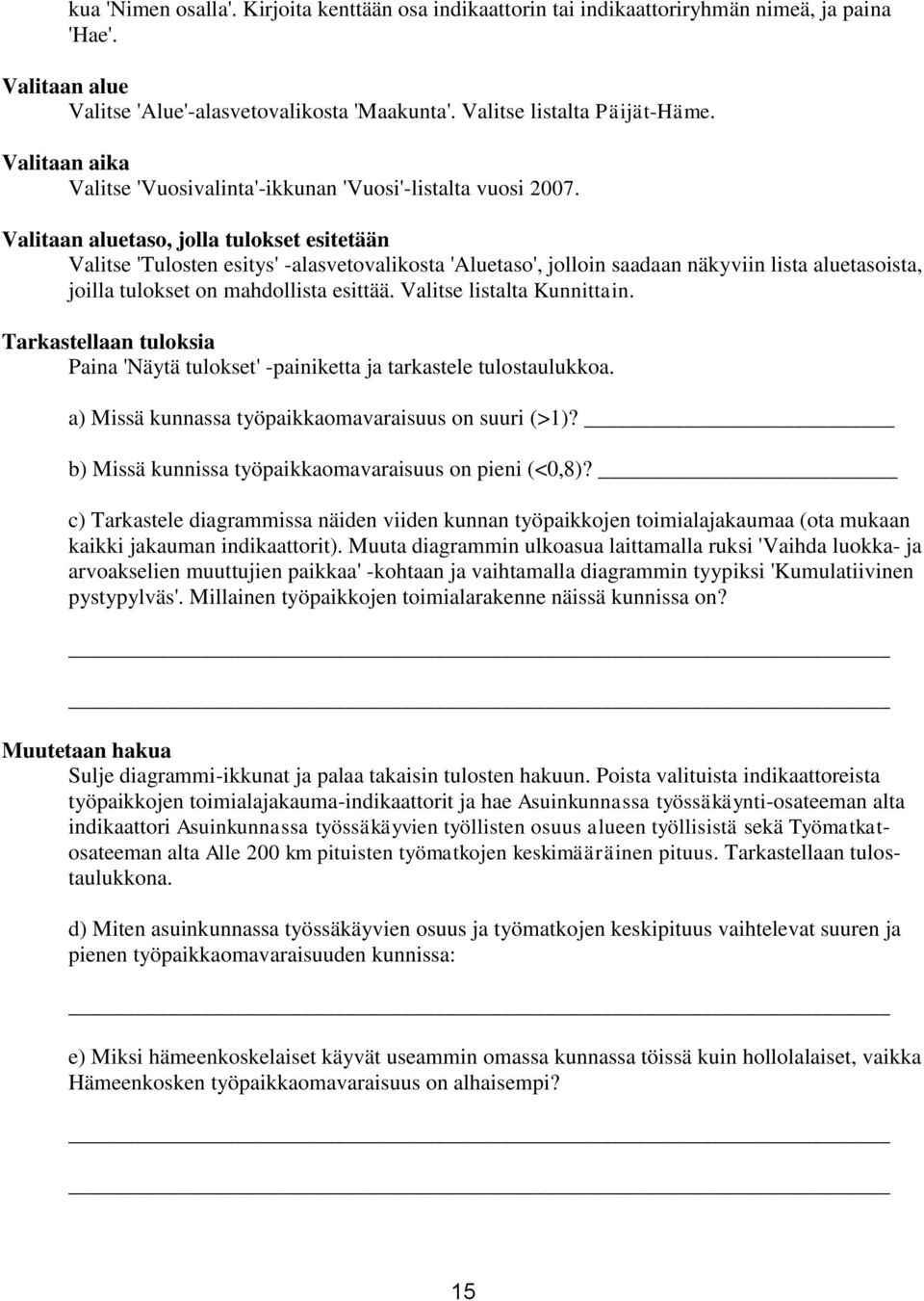

15 kua 'Nimen osalla'. Kirjoita kenttään osa indikaattorin tai indikaattoriryhmän nimeä, ja paina 'Hae'. Valitaan alue Valitse 'Alue'-alasvetovalikosta 'Maakunta'. Valitse listalta Päijät-Häme. Valitaan aika Valitse 'Vuosivalinta'-ikkunan 'Vuosi'-listalta vuosi Valitaan aluetaso, jolla tulokset esitetään Valitse 'Tulosten esitys' -alasvetovalikosta 'Aluetaso', jolloin saadaan näkyviin lista aluetasoista, joilla tulokset on mahdollista esittää. Valitse listalta Kunnittain. Tarkastellaan tuloksia Paina 'Näytä tulokset' -painiketta ja tarkastele tulostaulukkoa. a) Missä kunnassa työpaikkaomavaraisuus on suuri (>1)? b) Missä kunnissa työpaikkaomavaraisuus on pieni (<0,8)? c) Tarkastele diagrammissa näiden viiden kunnan työpaikkojen toimialajakaumaa (ota mukaan kaikki jakauman indikaattorit). Muuta diagrammin ulkoasua laittamalla ruksi 'Vaihda luokka- ja arvoakselien muuttujien paikkaa' -kohtaan ja vaihtamalla diagrammin tyypiksi 'Kumulatiivinen pystypylväs'. Millainen työpaikkojen toimialarakenne näissä kunnissa on? Muutetaan hakua Sulje diagrammi-ikkunat ja palaa takaisin tulosten hakuun. Poista valituista indikaattoreista työpaikkojen toimialajakauma-indikaattorit ja hae Asuinkunnassa työssäkäynti-osateeman alta indikaattori Asuinkunnassa työssäkäyvien työllisten osuus alueen työllisistä sekä Työmatkatosateeman alta Alle 200 km pituisten työmatkojen keskimääräinen pituus. Tarkastellaan tulostaulukkona. d) Miten asuinkunnassa työssäkäyvien osuus ja työmatkojen keskipituus vaihtelevat suuren ja pienen työpaikkaomavaraisuuden kunnissa: e) Miksi hämeenkoskelaiset käyvät useammin omassa kunnassa töissä kuin hollolalaiset, vaikka Hämeenkosken työpaikkaomavaraisuus on alhaisempi? 15

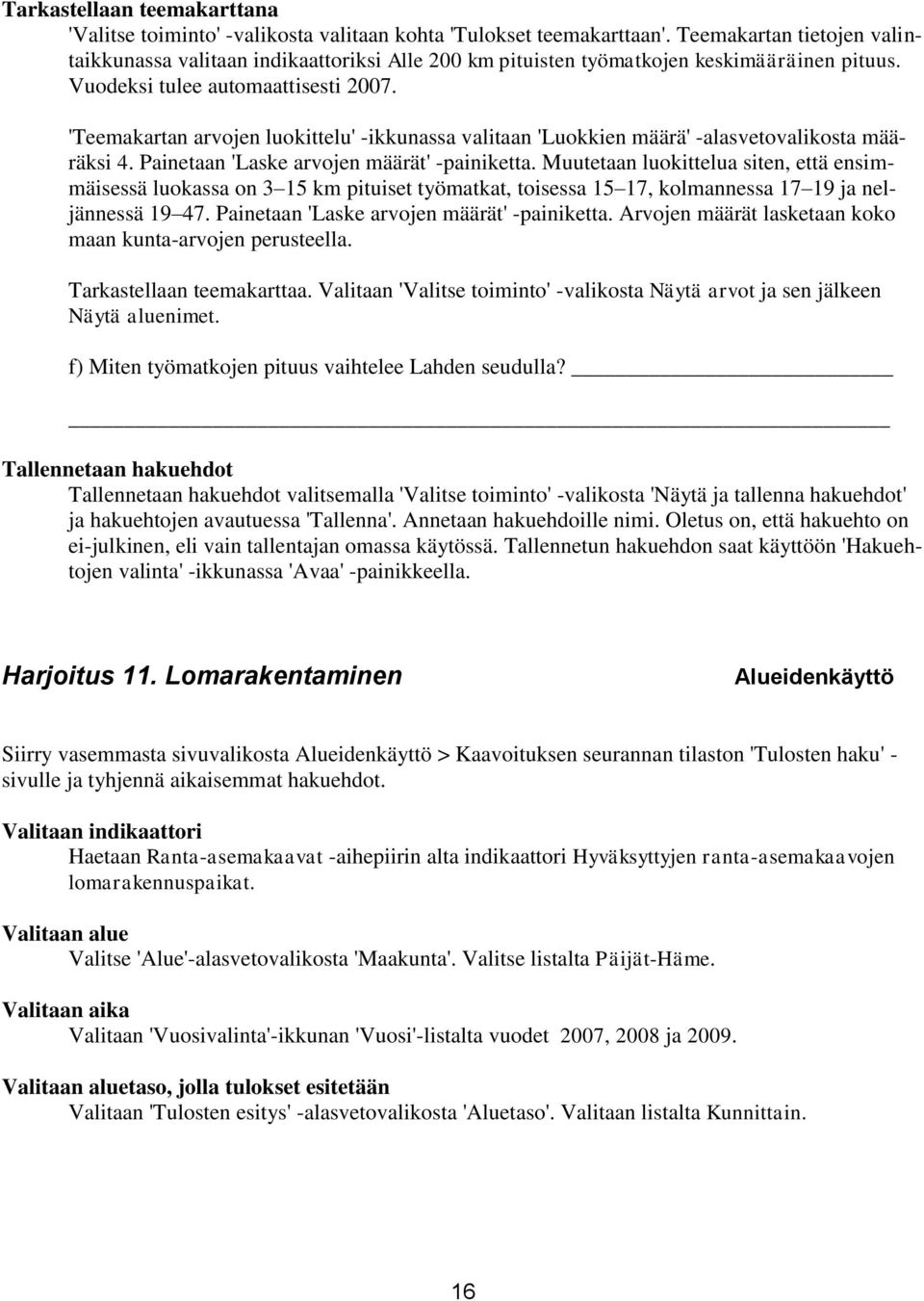

16 Tarkastellaan teemakarttana 'Valitse toiminto' -valikosta valitaan kohta 'Tulokset teemakarttaan'. Teemakartan tietojen valintaikkunassa valitaan indikaattoriksi Alle 200 km pituisten työmatkojen keskimääräinen pituus. Vuodeksi tulee automaattisesti 'Teemakartan arvojen luokittelu' -ikkunassa valitaan 'Luokkien määrä' -alasvetovalikosta määräksi 4. Painetaan 'Laske arvojen määrät' -painiketta. Muutetaan luokittelua siten, että ensimmäisessä luokassa on 3 15 km pituiset työmatkat, toisessa 15 17, kolmannessa ja neljännessä Painetaan 'Laske arvojen määrät' -painiketta. Arvojen määrät lasketaan koko maan kunta-arvojen perusteella. Tarkastellaan teemakarttaa. Valitaan 'Valitse toiminto' -valikosta Näytä arvot ja sen jälkeen Näytä aluenimet. f) Miten työmatkojen pituus vaihtelee Lahden seudulla? Tallennetaan hakuehdot Tallennetaan hakuehdot valitsemalla 'Valitse toiminto' -valikosta 'Näytä ja tallenna hakuehdot' ja hakuehtojen avautuessa 'Tallenna'. Annetaan hakuehdoille nimi. Oletus on, että hakuehto on ei-julkinen, eli vain tallentajan omassa käytössä. Tallennetun hakuehdon saat käyttöön 'Hakuehtojen valinta' -ikkunassa 'Avaa' -painikkeella. Harjoitus 11. Lomarakentaminen Alueidenkäyttö Siirry vasemmasta sivuvalikosta Alueidenkäyttö > Kaavoituksen seurannan tilaston 'Tulosten haku' - sivulle ja tyhjennä aikaisemmat hakuehdot. Valitaan indikaattori Haetaan Ranta-asemakaavat -aihepiirin alta indikaattori Hyväksyttyjen ranta-asemakaavojen lomarakennuspaikat. Valitaan alue Valitse 'Alue'-alasvetovalikosta 'Maakunta'. Valitse listalta Päijät-Häme. Valitaan aika Valitaan 'Vuosivalinta'-ikkunan 'Vuosi'-listalta vuodet 2007, 2008 ja Valitaan aluetaso, jolla tulokset esitetään Valitaan 'Tulosten esitys' -alasvetovalikosta 'Aluetaso'. Valitaan listalta Kunnittain. 16

17 Tarkastellaan tuloksia Excelissä Tallennetaan tulostaulukko tiedostoon 'Valitse toiminto' -valikosta 'Tulokset tiedostoon'. Paina 'Tiedostoon'-painiketta ja klikkaa tiedostolinkkiä. IE-selaimella linkki pitää tallentaa hiiren oikeaa painiketta linkin kohdalla näpäyttämällä: Save Target As Muuta tiedoston nimi selkokieliseksi ja tiedoston dat-pääte csv-päätteeksi, jotta se on helpommin avattavissa Excelissä. Tallenna tiedosto mikroluokan D/Temp-hakemistoon. Avaa Exceliin ja summaa eri vuosien tiedot uuteen sarakkeeseen. Jätä Excel auki ja siirry Hertan vasemmasta sivuvalikosta Elinympäristön seurannan 'Tulosten haku' - sivulle ja tyhjennä tarvittaessa aikaisemmat hakuehdot. Valitaan indikaattori Haetaan Rakennukset -aihepiirin alta osateema Vapaa-ajan asuinrakennukset ja valitaan indikaattori 49a Vuoden aikana valmistuneiden vapaa-ajan asuinrakennusten määrä. Valitaan alue Valitse 'Alue'-alasvetovalikosta 'Maakunta'. Valitse listalta Päijät-Häme. Valitaan aika Valitaan 'Vuosivalinta'-ikkunan 'Vuosi'-listalta vuosi Valitaan aluetaso, jolla tulokset esitetään Valitaan 'Tulosten esitys' -alasvetovalikosta 'Aluetaso'. Valitaan listalta Kunnittain. Tarkastellaan tuloksia Excelissä Tallennetaan tulostaulukko tiedostoon 'Valitse toiminto' -valikosta 'Tulokset tiedostoon'. Avaa Exceliin. Kopioi arvosarake edellisen excel-taulukon summasarakkeen viereen ja vertaile kaavoitettujen lomarakennuspaikkojen ja toteutettujen vapaa-ajan rakennusten määriä. a) Missä kunnassa on eniten ranta-asemakaavojen lomarakennuspaikkoja? b) Missä kunnassa on rakennettu eniten vapaa-ajan asuinrakennuksia? 17

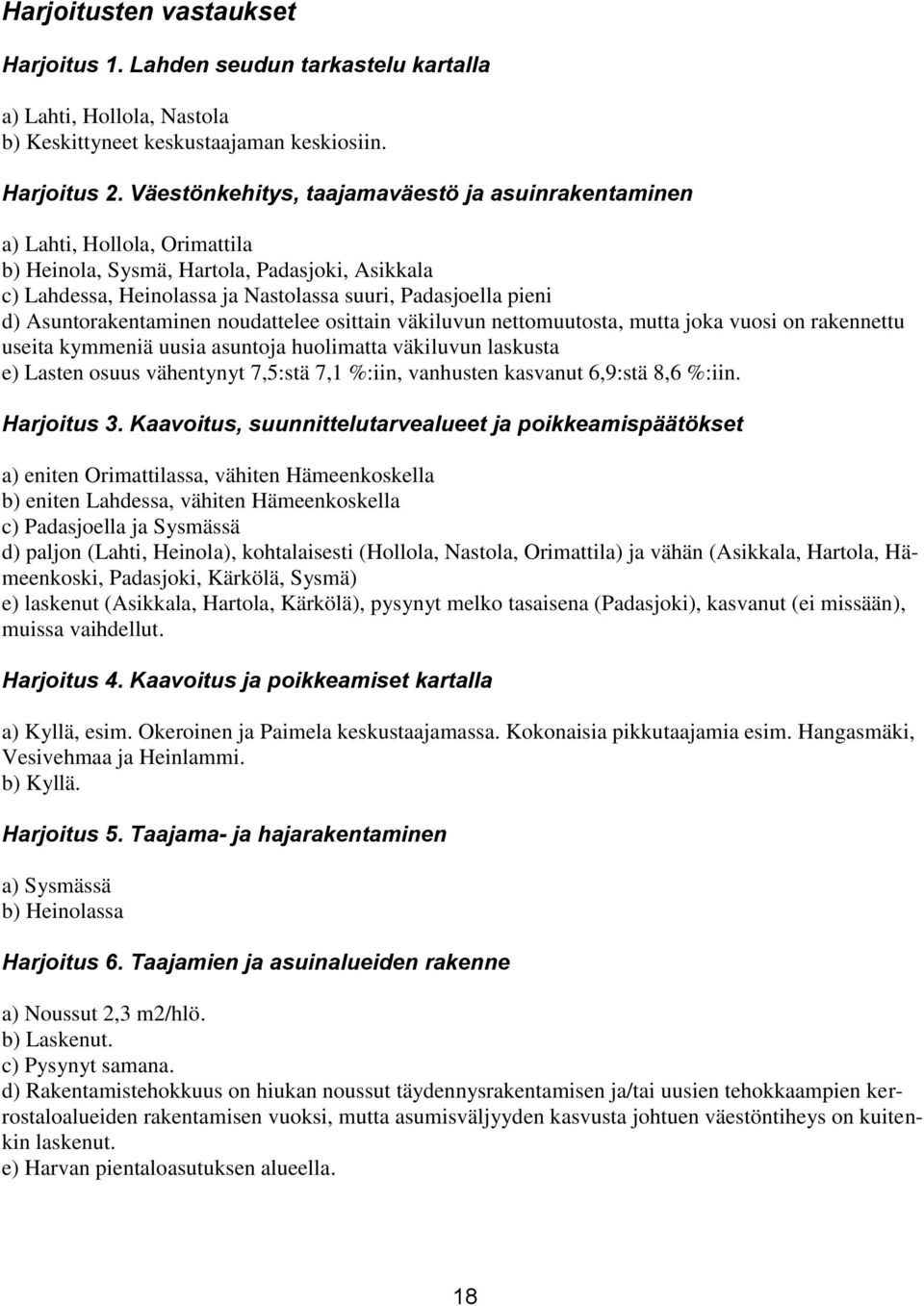

18 Harjoitusten vastaukset Harjoitus 1. Lahden seudun tarkastelu kartalla a) Lahti, Hollola, Nastola b) Keskittyneet keskustaajaman keskiosiin. Harjoitus 2. Väestönkehitys, taajamaväestö ja asuinrakentaminen a) Lahti, Hollola, Orimattila b) Heinola, Sysmä, Hartola, Padasjoki, Asikkala c) Lahdessa, Heinolassa ja Nastolassa suuri, Padasjoella pieni d) Asuntorakentaminen noudattelee osittain väkiluvun nettomuutosta, mutta joka vuosi on rakennettu useita kymmeniä uusia asuntoja huolimatta väkiluvun laskusta e) Lasten osuus vähentynyt 7,5:stä 7,1 %:iin, vanhusten kasvanut 6,9:stä 8,6 %:iin. Harjoitus 3. Kaavoitus, suunnittelutarvealueet ja poikkeamispäätökset a) eniten Orimattilassa, vähiten Hämeenkoskella b) eniten Lahdessa, vähiten Hämeenkoskella c) Padasjoella ja Sysmässä d) paljon (Lahti, Heinola), kohtalaisesti (Hollola, Nastola, Orimattila) ja vähän (Asikkala, Hartola, Hämeenkoski, Padasjoki, Kärkölä, Sysmä) e) laskenut (Asikkala, Hartola, Kärkölä), pysynyt melko tasaisena (Padasjoki), kasvanut (ei missään), muissa vaihdellut. Harjoitus 4. Kaavoitus ja poikkeamiset kartalla a) Kyllä, esim. Okeroinen ja Paimela keskustaajamassa. Kokonaisia pikkutaajamia esim. Hangasmäki, Vesivehmaa ja Heinlammi. b) Kyllä. Harjoitus 5. Taajama- ja hajarakentaminen a) Sysmässä b) Heinolassa Harjoitus 6. Taajamien ja asuinalueiden rakenne a) Noussut 2,3 m2/hlö. b) Laskenut. c) Pysynyt samana. d) Rakentamistehokkuus on hiukan noussut täydennysrakentamisen ja/tai uusien tehokkaampien kerrostaloalueiden rakentamisen vuoksi, mutta asumisväljyyden kasvusta johtuen väestöntiheys on kuitenkin laskenut. e) Harvan pientaloasutuksen alueella. 18

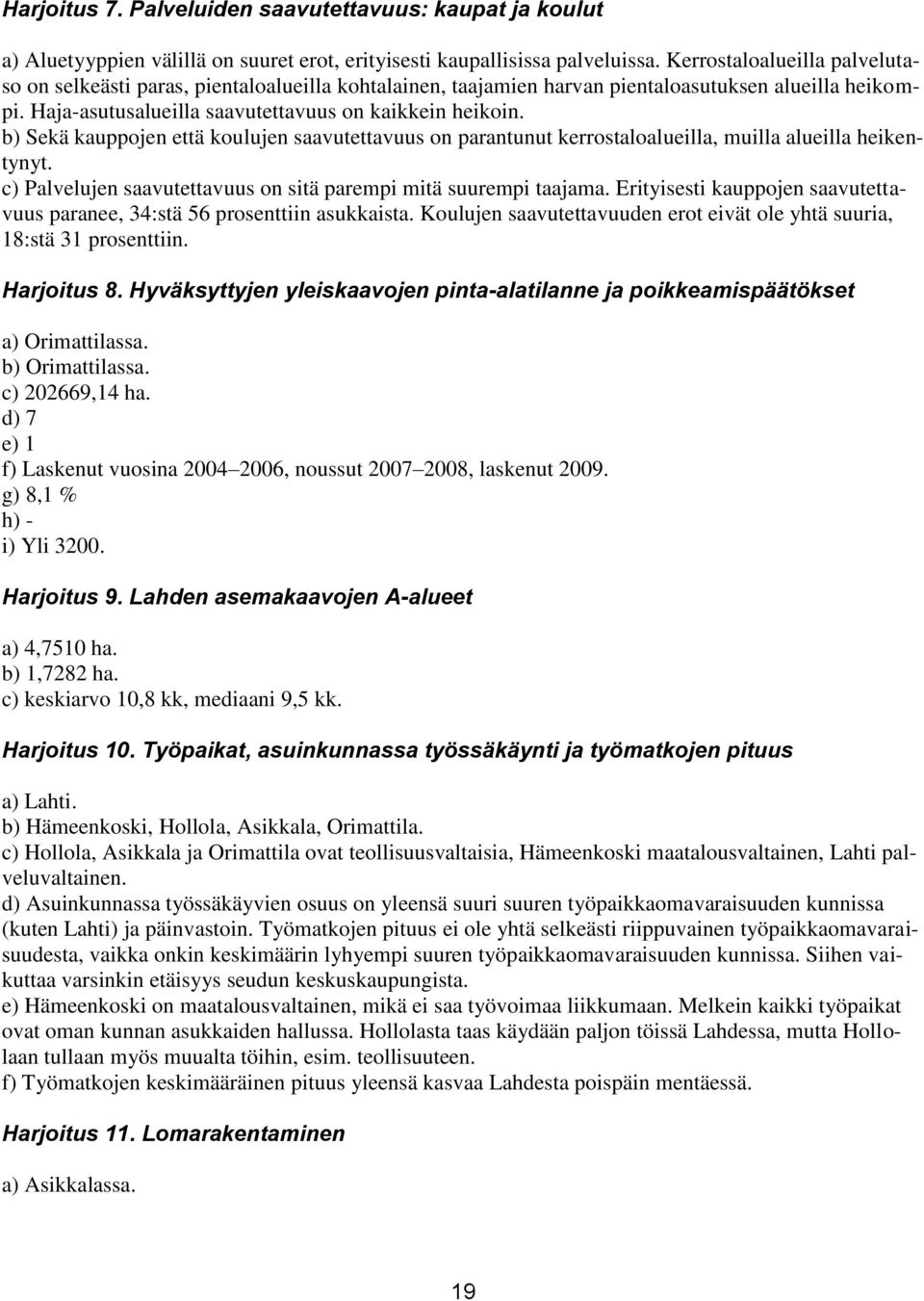

19 Harjoitus 7. Palveluiden saavutettavuus: kaupat ja koulut a) Aluetyyppien välillä on suuret erot, erityisesti kaupallisissa palveluissa. Kerrostaloalueilla palvelutaso on selkeästi paras, pientaloalueilla kohtalainen, taajamien harvan pientaloasutuksen alueilla heikompi. Haja-asutusalueilla saavutettavuus on kaikkein heikoin. b) Sekä kauppojen että koulujen saavutettavuus on parantunut kerrostaloalueilla, muilla alueilla heikentynyt. c) Palvelujen saavutettavuus on sitä parempi mitä suurempi taajama. Erityisesti kauppojen saavutettavuus paranee, 34:stä 56 prosenttiin asukkaista. Koulujen saavutettavuuden erot eivät ole yhtä suuria, 18:stä 31 prosenttiin. Harjoitus 8. Hyväksyttyjen yleiskaavojen pinta-alatilanne ja poikkeamispäätökset a) Orimattilassa. b) Orimattilassa. c) ,14 ha. d) 7 e) 1 f) Laskenut vuosina , noussut , laskenut g) 8,1 % h) - i) Yli Harjoitus 9. Lahden asemakaavojen A-alueet a) 4,7510 ha. b) 1,7282 ha. c) keskiarvo 10,8 kk, mediaani 9,5 kk. Harjoitus 10. Työpaikat, asuinkunnassa työssäkäynti ja työmatkojen pituus a) Lahti. b) Hämeenkoski, Hollola, Asikkala, Orimattila. c) Hollola, Asikkala ja Orimattila ovat teollisuusvaltaisia, Hämeenkoski maatalousvaltainen, Lahti palveluvaltainen. d) Asuinkunnassa työssäkäyvien osuus on yleensä suuri suuren työpaikkaomavaraisuuden kunnissa (kuten Lahti) ja päinvastoin. Työmatkojen pituus ei ole yhtä selkeästi riippuvainen työpaikkaomavaraisuudesta, vaikka onkin keskimäärin lyhyempi suuren työpaikkaomavaraisuuden kunnissa. Siihen vaikuttaa varsinkin etäisyys seudun keskuskaupungista. e) Hämeenkoski on maatalousvaltainen, mikä ei saa työvoimaa liikkumaan. Melkein kaikki työpaikat ovat oman kunnan asukkaiden hallussa. Hollolasta taas käydään paljon töissä Lahdessa, mutta Hollolaan tullaan myös muualta töihin, esim. teollisuuteen. f) Työmatkojen keskimääräinen pituus yleensä kasvaa Lahdesta poispäin mentäessä. Harjoitus 11. Lomarakentaminen a) Asikkalassa. 19

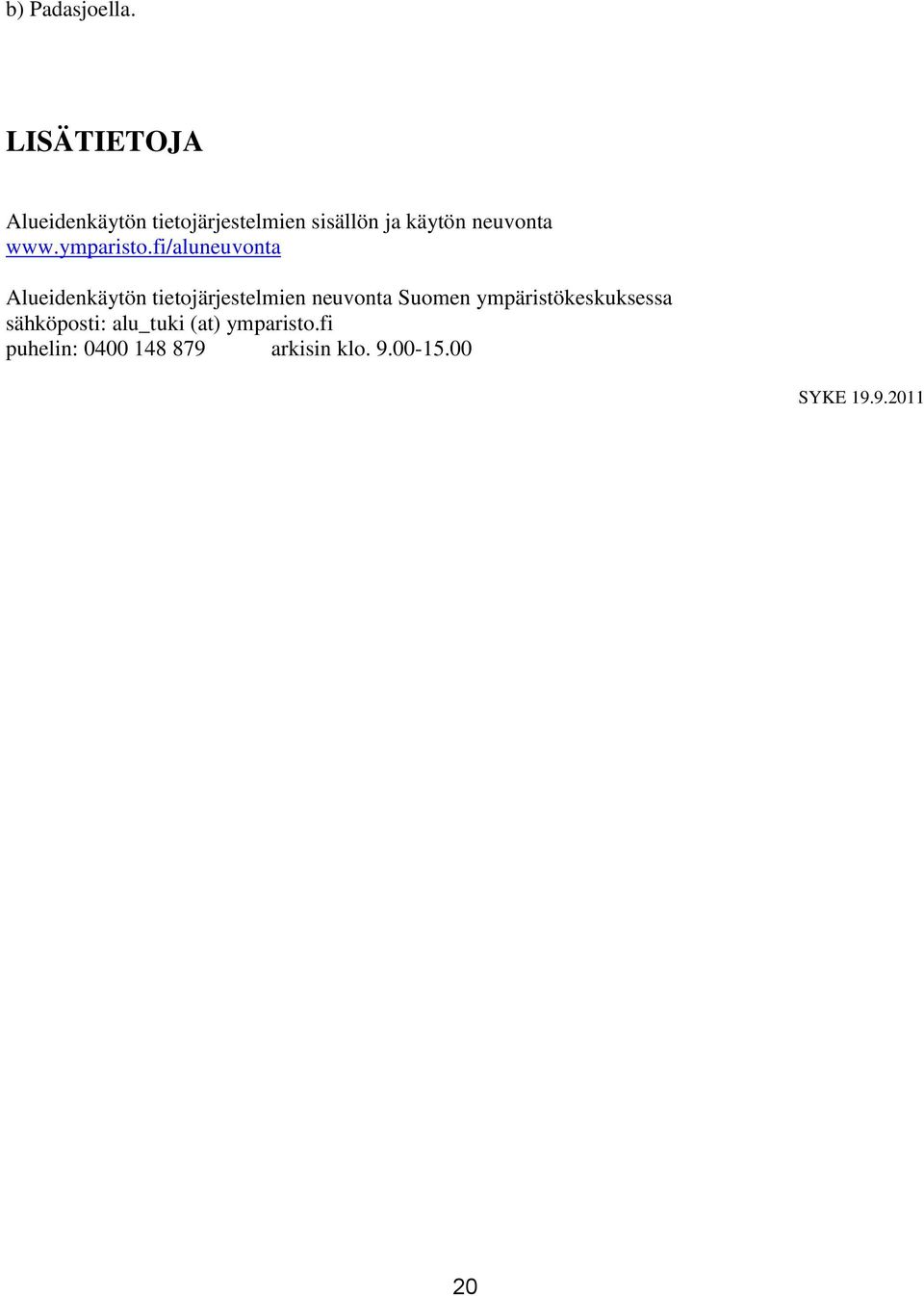

20 b) Padasjoella. LISÄTIETOJA Alueidenkäytön tietojärjestelmien sisällön ja käytön neuvonta Alueidenkäytön tietojärjestelmien neuvonta Suomen ympäristökeskuksessa sähköposti: alu_tuki (at) ymparisto.fi puhelin: arkisin klo SYKE
