1 GIS-ANALYYSI PAIKKATIETOIKKUNASSA Matias Järvinen 2019

2 Johdanto Harjoitusongelma: Millaisia paikkatietoanalyyseja Paikkatietoikkuna-ympäristössä voi tehdä? Miten niiden avulla voi tutkia tasojen sisältämää tietoa? Tässä harjoituksessa tutustutaan Maanmittauslaitoksen Paikkatietoikkuna-sivuston käyttöön ja sen tarjoamiin analyysityökaluihin (mm. puskurit ja clip-työkalu) Työkalujen käyttöä harjoitellaan tarkastelemalla koululaitoksia ja niiden ympärillä asuvaa väestöä Harjoituksen tekemiseen menee noin 45 minuuttia HUOM! Analyysityökalujen käyttö Paikkatietoikkunassa vaatii sisäänkirjautumisen (rekisteröityminen on ilmaista ja nopeaa)

3 Paikkatietoikkuna Maanmittauslaitoksen ylläpitämässä Paikkatietoikkuna palvelussa voi tarkastella yli 1200 karttatasoa ja suorittaa yksinkertaisia paikkatietoanalyyseja Jotkin aineistot (merkattu -symbolilla) on myös mahdollista ladata omalle tietokoneelle Nämä aineistot ovat ns. tietotuotteita, ja niiden ominaisuuksia voi tarkastella paikkatietoanalyyseja tehdessä Paikkatietoikkunaan pääsee osoitteesta kartta.paikkatietoikkuna.fi

4 Paikkatietoikkunan käyttöliittymä Kun avaat Paikkatietoikkunan, aloitusnäkymä näyttää tältä Karttatasot valikosta voit valita kartalle näkyviin uusia karttatasoja Valitut tasot valikosta löytyy lista kartalle lisäämistäsi tasoista Analyysi valikon kautta voidaan suorittaa erilaisia paikkatietoanalyyseja, esimerkiksi laskea vyöhykkeitä kohteiden ympärille. Käyttö vaatii sisäänkirjautumisen. Tästä löytyvät liikkumis- ja mittaustyökalut. -painikkeen ollessa valittuna karttaa voi liikutella vetämällä, ja zoomausta voi säädellä hiiren rullalla. Näillä painikkeilla kartalle voi lisätä omia kohteita. Käyttö vaatii sisäänkirjautumisen. Tästä voit vaihtaa karttanäkymän taustakartan.

5 Sisäänkirjautuminen Jotta pääset käyttämään tässä harjoituksessa käytettäviä analyysityökaluja, tulee sinun kirjautua sisään Vasemmassa sivupalkissa on Rekisteröidy- ja Kirjaudu-painikkeet Luo uusi käyttäjä painamalla Rekisteröidy ja seuraa ohjeita Voit jatkaa, kun olet luonut tunnuksen ja kirjautunut sisään

6 Karttatasojen lisääminen Lisätään seuraavaksi ikkunaan koko Suomen asukasmääriä kuvaava ruututaso Klikkaa vasemmasta sivupalkista Karttatasot valikko auki Paikkatietoikkunasta löytyy satoja erilaisia karttatasoja, ja ne on jaettu luokkiin niiden löytämisen helpottamiseksi Scrollaa alas, ja valitse Väestöjakauma demografia luokka Täältä löydät erilaisia kunta- ja maakuntatason väestökarttatasoja sekä ruututietoaineistoja, joissa Suomi on jaettu tietyn kokoisiin tilastoruutuihin Valitse auki Väestöruutuaineisto 1km x 1km 2017 väestöruutuaineisto rastittamalla ruutu sen nimen vasemmalla puolella HUOM! Valitse taso, jonka kohdalla ON -symboli Siirry seuraavaksi Yleishyödylliset ja muut julkiset palvelut-luokkaan, ja valitse Oppilaitokset-taso HUOM! Valitse myös nyt taso, jonka kohdalla ON -symboli Kun olet rastittanut tasot, Paikkatietoikkuna lataa ne näkyviin kartalle

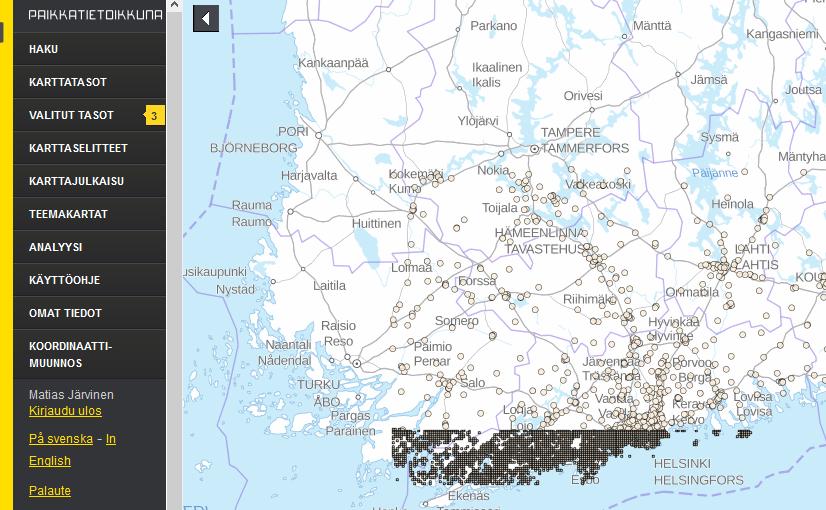

7 Valittujen tasojen käsittely Avaamasi tason pitäisi näyttää suunnilleen tältä: Taso on nyt lisätty Valitut tasot - ikkunaan Väestöruutuaineisto on suuri ja raskas tiedosto, joten sen piilottaminen Valitut tasot-lehdellä voi olla viisasta hidastelun välttämiseksi.

8 Karttatasojen sisältämä tieto Karttatasojen sisällöstä löytyy paljon liitännäistietoa eli metatietoa Metatieto voi kertoa esimerkiksi, mikä taho aineiston on tuottanut tai milloin se on julkaistu Tarkastellaan seuraavaksi Oppilaitokset-tason metatietoja: Klikkaa Valitut tasot, ja klikkaa -symbolia avataksesi karttatason metatiedot Metatiedoista voi nähdä, että karttatason pisteet on jaoteltu niiden tyypin mukaan, ja jokaista oppilaitostyyppiä kuvaa OLTYP-numero Löydätkö eri laitostyyppien OLTYP-numerot? Mikä on lukioiden numero? Entä peruskoulujen?

9 Analyysi-ikkuna: tarkasteltavien kohteiden valinta Siirrytään seuraavaksi tekemään ensimmäinen varsinainen paikkatietoanalyysi Koska oppilaitospisteitä on kartalla valtava määrä, on viisasta valita pienempi tutkimusalue Valitse vasemmasta sivupalkista Analyysi -> Siirry analyysiin ja tee seuraavat valinnat: Suodata oppilaitosaineisto -painikkeesta painamalla niin, että vain tietyntyyppiset laitokset otetaan mukaan. Tämä voidaan tehdä käyttämällä hyväksi OLTYP-numeroita. Suodata laitokset alla olevan esimerkiin mukaan niin, että mukaan otetaan vain peruskoulut (OLTYP 11) tai lukiot (OLTYP 15). Hyödynnä Lisäys-työkalua ja piirrä kartalle alue, jonka alueelta haluat valita oppilaitoksia tarkasteluun. Tuplaklikkaaminen kartalla lopettaa piirtämisen tämän jälkeen paina Valmis, ja alue näky ikkunan Karttatasot-valikossa nimellä Väliaikainen alue.

10 Analyysi-ikkuna: tarkasteltavien kohteiden valinta Leikataan oppilaitoksista uudeksi tasoksi ne, jotka ovat alueen sisällä: Valitse menetelmäksi Leikkaavien kohteiden suodatus. Säädä parametrit oikein: Alkuperäinen taso: Oppilaitokset Leikkaava taso: Väliaikainen alue Mukaan otettavat kohteet: Leikkaavat kohteet Valitse mukaan kaikki oppilaitoksien sisältämät tiedot. Analyysista syntyy uusi karttataso, joka sisältää valitut oppilaitokset. Anna sille informatiivinen nimi. Paina lopuksi Tee analyysi painiketta.

11 Analyysi-ikkuna: vyöhyke-työkalu Luodaan äsken valittujen karttatasojen ympärille 1000 metrin vyöhykkeet Siirry Analyysi-ikkunaan ja valitse seuraavat parametrit: Valitse kohdetasoksi äsken luomasi karttataso. Valitse menetelmäksi Vyöhyke. Valitse vyöhykkeen kooksi 1000 metriä. Voit myös halutessasi kokeilla muuta kokoa, esim 500 m. Lopuksi nimeä analyysista syntyvä taso (esim. oppilaitos_vyohyke).

12 Analyysi-ikkuna: väestö oppilaitosten alueella Tarkastellaan 500 metrin vyöhykkeiden alueella asuvia ihmisiä Väestöruutudatan perusteella voidaan esimerkiksi tutkia, kuinka paljon ja minkäikäisiä ihmisiä koulujen lähialueilla asuu Tehdään analyysi jo tutuksi tulleella Leikkaavien kohteiden suodatus-työkalulla: Alkuperäinen taso: Väestöruutuaineisto 2017 Leikkaava taso: Äsken luomasi vyöhykekarttataso Mukaan otettavat kohteet: Leikkaavat kohteet Ruutuaineistolla on paljon ominaisuustietoa, joten valitse vain seuraavat:

13 Väestöaineiston tarkastelu Lopputuloksesi saattaa näyttää suunnilleen tältä: Voit tarkastella väestödataa valitsemalla Valitut tasot -> Äsken luomasi ruutuaineistotaso -> Kohdetiedot Kohdetietotaulukko sisältää taulukkomuotoiset väestötiedot puskureiden alueelta Voit ladata taulukon koneellesi painamalla Aineiston vienti-painiketta ja analysoida sitä eteenpäin, esimerkiksi laskea väestön yhteismäärän tai keskiarvon per ruutu Pohdintaa: Onko ruutujen väestömäärässä paljon vaihtelua? Mistä se voisi johtua? Millainen ikä- ja sukupuolijakauma ruuduissa on? Miten paikkatietoanalyyseja voi käyttää väestötutkimusta tehdessä?
